4 правила установки серверного шкафа

13 декабря 2016 17:00

Качественная установка серверного шкафа – это залог стабильной работы серверов, источников бесперебойного питания и других устройств, размещенных в нем. Кроме того, правильный монтаж серверного шкафа значительно облегчает работу администраторов сети и всех сотрудников, так или иначе причастных к информационной системе. Поэтому предлагаем вашему вниманию несколько советов о том, как обустроить телекоммуникационный шкаф.

Купить серверный шкаф

• Планируйте размещение шкафа заранее.

В просторных помещениях этот вопрос не настолько проблематичен – при наличии свободного пространства вполне можно подбирать место для него даже после его сборки. Но если шкаф размещается в специализированной серверной комнате, наверняка каждый квадратный сантиметр площади должен быть на счету.
Оптимальный вариант избежать проблем – соотнести чертежи телекоммуникационного шкафа с чертежами помещения и установленного в нем оборудования.

Это позволит максимально наглядно “поставить” шкаф на его место. Однако при этом важно помнить о том, что размер серверного шкафа не ограничивается его габаритами. Ведь необходимо также, чтобы его передняя дверь полностью открывалась, ни во что не упираясь и не задевая ничего вокруг.

• Шкаф серверный напольный 19″ 24U, 610х675мм (Ш*Г), усиленный, черный (UA-MGSE2466MB)

  Код товара: 16268 В наличии

  22 911грн.

  Купить

  Передние двери: с поворотной ручкой, замком и каленным стеклом.Задние двери: цельнометаллические с перфорацией типа ” жабры” и с замком.Боковые стенки: съемные с замком.Конструкция шкафа: разборная.Несущая конструкция выполнена из 1.5-2.0 мм стали.Максимальная нагрузка: 500 кг.Максимальная полезная глубина: 615 мм.Масса: 65 кг.Цвет: черный, серый

• Выбирайте удобный способ крепления. Если вы приобретаете настенный шкаф, то вариант крепления у него будет лишь один. И главное в этом случае – удачно определиться с местом его расположения. Напольные шкафы в большинстве случаев вполне надежно стоят на обычных резьбовых регулируемых ножках. Вес оборудования служит дополнительным фактором устойчивости. В некоторых помещениях уместно использование колесиков вместо ножек, а в других – наоборот, их прикрепляют к полу дюбелями. В крупных системах допускается соединение нескольких шкафов в горизонтальном и вертикальном направлениях. Прежде чем применить такие варианты, нужно убедиться, что доступ к тыльной стороне не потребуется.

• Сварная конструкция или сборная? Установка телекоммуникационного шкафа со сварной конструкцией подразумевает только размещение готового устройства в помещении. Габариты вызывают определенные неудобства при доставке и транспортировке, но компенсируются быстротой его установки и повышенной жесткостью. Сборные шкафы поставляются в виде отдельных компонентов, которые удобно переносить даже вручную. Сборка серверного шкафа не требует специальных знаний – понадобятся самые обычные отвертки и ключи, а также следование инструкции производителя.

• Шкаф 9U, EServer 600х350х503 (Ш*Г*В), стекло, черный

  Код товара: 63974 В наличии

  4 249грн.

  Купить

  Высота, U: 9. Высота, мм: 503. Ширина, мм: 600. Глубина, мм: 350. Рабочая глубина, мм: 285. Конструкция: 19″. Цвет: Черный

• Шкаф серверный настенный 12U-600, стекло, серый

  Код товара: 28336 Нет в наличии

  4 825грн.

  Шкаф настенный, Высота 12U, Глубина 604мм, Ширина 602.

• Составьте проект установки устройств в шкафу. Заранее составленный план размещения устройств, в котором будет учтена высота и глубина серверного шкафа, поможет избежать множества неудобств в дальнейшем. При высокой плотности установленного оборудования даже незначительное перемещение одного устройства на один юнит может привести к перемещению всех остальных компонентов.

✓ Узнать больше о серверных шкафах

✓ Страницы по теме серверных шкафов:

• Серверные шкафы 42U
• Серверные шкафы 22U
• Настенные шкафы 9U
• Настенные шкафы 6U
• Настенные шкафы 4U
• Настенные шкафы 15U
• Настенные шкафы 12U
• Напольные серверные шкафы 42U
• Напольные серверные шкафы 19″ 27U
• Напольные серверные шкафы 19″ 24U
• Напольные серверные шкафы 19″ 18U
• Напольные шкафы 19″
• Напольные шкафы 19″ 22U

Серверный шкаф на 14 патч-панелей или 5 дней проведенных в серверной / Хабр

В этой статье делюсь своим опытом работы по организации серверной на 14 патч-панелей.

Под катом — много фотографий.

Общая информация об объекте и серверной

Наша компания ДАТАНЕТВОРКС выиграла тендер на построение СКС в новом трёхэтажном офисном здании. Сеть включает в себя 321 порт, 14 патч-панелей. Минимальные требования к медному кабелю и комплектующим cat 6a, FTP, поскольку по новым стандартам ISO 11801 для построения корпоративной сети должна использоваться минимум 6 категория кабеля.

Выбор пал на продукцию компании Corning. Патч-панели выбрали наборные, поскольку их легче обслуживать и при выходе из строя одного порта можно легко его заменить, не теряя полезное пространство панели. Модули использовали Corning XS500, экранированные, cat 6a, установочного типа Keystone. Шкаф решили купить производства CMS на 42U с перфорироваными дверьми для лучшей вентиляции оборудования и увеличенным боковым пространством для оптимизации укладки кабеля и установки сетевого оборудования. В будущем ширина шкафа 800 миллиметров нам очень пригодится. Кабельная трасса в серверной построена из сетчатого лотка 300*50 мм с подвесом на шпильки и цанги.

Построение сети длилось на протяжении года, из-за разной степени готовности объекта. Я и мой напарник приезжали несколько раз помочь в монтаже кабельной трассы и растяжки кабеля, но основную работу делали другие монтажники. Последним этапом нашей работы на объекте стало укладка и расключение кабеля в коммутационном шкафу. Весь процесс занял пять дней, три из которых мы укладывали кабель в лотки и разводили по патч-панелям.

Подготовка кабеля для ввода в стойку и укладка кабельных трасс

Придя в серверную, мы увидели три ввода кабеля, два заходили в лоток под потолком и один выходил с пола под стойкой. Первоначально решили укоротить линки до приблизительно нужной длины, с расчётом метр запаса для расключения и промаркировать. Длина некоторых кабелей была явно больше, чем нужно, что затруднило бы дальнейшую работу по расчесыванию и укладки в лоток. Обрезав лишнюю длину, мы рассортировали кабель по патч-панелям, 24 линка в одну панель и каждый пучок “расчесали” с помощью устройства для укладки кабеля в жгут от компании PANDUIT. Продумав очередность ввода кабельных пучков в шкаф, закрепили их в локте кабельными стяжками с очередностью каждые 25-30 сантиметров. Желательно понимать заранее расположение панелей и укладывать кабель поочередно для избежание переплетения. Этот процесс занял у нас два дня, работа монотонная, но в результате дает визуальный и технический порядок кабельных трасс. При вводе в стойку решено было сделать запас кабеля в виде петли для дальнейшего удобства при сервисном случае.

Расключение модулей, набор и монтаж патч-панелей в стойку

Доведя кабель до места установки патч-панели, мы закрепили кабельными стяжками линки к организатору панели, соответственно номеру порта. Затем обрезали еще раз лишнюю длину кабеля, оставив запас несколько сантиметров для разделки.

За время своей практики перепробовал множество разных модулей различных брендов. Скажу, что самые удобный самозажимной модуль Legrand. У них при повороте пластиковой ручки, ответная часть зажимается и остается только обрезать кончики жил, но, эти компоненты категории 5e UTP, что в данном случае нам не подходит. Модуль компании Corning состоит из двух компонентов и медной самоклеющейся ленты для подключения экрана. Цветовая схема витых пар удачно скомпонована и уменьшает риск перепутать пары при расключении. При тестировании оказалось меньше 10 % ошибок, что для 642 модулей с учетом экрана, нормальный результат. Расключали примерно 15 часов, я с одной стороны стойки, напарник с другой. Все это время мне приходилось работать стоя, возможности соорудить удобное рабочее место не было из-за близкого расположения задней стороны стойки к стене коммутационной. Напарник работал сидя, повезло). В нашей профессии зачастую приходиться работать в неудобных условиях и позах. Бывает жарко, бывает холодно, тесно, слишком высоко или очень низко. Доходило до прокладки кабеля ползком или свисая с высоты на страховочном поясе. За это я люблю свою работу, всегда новые локации, задачи и решения, которые зачастую приходится придумывать самостоятельно. Сидеть в офисе уже точно не мое, после 8 лет таких приключений. Итак, набив 14 патч-панелей пришло время собрать все воедино и увидеть на что было потрачено пять дней. Прикрутив панели и кабельные организаторы на свои юниты (заранее пропустив место установки коммутаторов) и увидев результат, получаешь огромное удовольствие, могу назвать это эйфорией. Думаю заказчик получает меньше удовольствия чем я, когда работа выполнена на совесть. Бывает что-то не доделаешь идеально и потом тяжело уснуть, думаешь об этом, поэтому сделал вывод, что лучше делать сразу хорошо. Надеюсь это и ваше правило в работе!

Тестирование сети прибором Fluke Networks DTX-1500

Тестирование сети на целостность и цветовую распиновку можно выполнить несколькими приборами. Бывают простые тестеры с функцией прозвонки жил и цветового соответствия, но для получения сертификации сети и гарантии на комплектующие от производителя (в нашем случае 20 лет от компании Corning) необходимо протестировать сеть прибором типа DTX-1500 согласно международным стандартам ISO или TIA. Прибор обязательно должен проходить поверку один раз в год, что мы успешно выполняем, иначе результаты не действительны. В отличие от обычного тестера, Fluke показывает какие пары перепутаны, какая длина линка, затухания сигнала и другую информацию. При ошибке Fluke показывает на каком конце кабеля возникла проблема, что значительно упрощает сервис компонента. Прибор недешевый, но для построения крупной СКС он необходим. После окончания тестирования результаты отправляются на рассмотрение производителю и, если все хорошо, он дает гарантию на свою продукцию.

Закончив тестирование, исправив все ошибки и проведя уборку, объект для монтажника можно считать закрытым. Пятидневная командировка закончена, и мы довольные поехали домой. Дальше работа менеджеров и проектировщиков по предоставлению документации.

От автора:

Желаю вам получать удовольствие от работы, от качественно выполненных проектов. Мне лично стыдно, когда работа сделана плохо, постоянно думаешь об этом, нет покоя. Для себя я понял, что проще сразу делать хорошо. Надеюсь это и ваше правило в работе.

Устройство серверного шкафа от А до Я

Подробности

сентября 08, 2021

Просмотров: 3451

Серверный (монтажный) шкаф – продуманная до мелочей конструкция для компактной установки телекоммуникационного оборудования, обеспечения условий его работы и обслуживания. Представляет собой закрытую панелями раму, что повышает общую жесткость, ограничивает доступ посторонним лицам и предотвращает попадание внутрь грязи, пыли.

Серверные шкафы представлены двумя конструктивами:

• Напольные – фронтальная и задняя части оснащаются дверями для удобного доступа к внутреннему оборудованию с двух сторон. Высота может достигать 2 метра.

• Настенные (навесные) – компактные конструкции для установки небольшого количества оборудования. Настенный вариант крепления освобождает свободное пространство серверной комнаты. Оснащается одной фронтальной дверью.

Серверный шкаф – универсальное решение для организации оборудования в едином центре.

Геометрические размеры

Монтажный шкаф – стандартизированная система для крепления сетевого оборудования, имеющая конкретные физические размеры и унифицированные монтажные устройства. Его установочная ширина всегда указывается в дюймах, имеет следующие значения:

• 10” – для компактных шкафов в основном настенного монтажа.

• 19-дюймовые шкафы – распространенный размер, в котором изготавливают как настенные, так и напольные модели.

• 21” и 23” – в основном для напольных моделей под установку крупногабаритного оборудования. Встречаются крайне редко.

Установочная ширина – то, на что акцентируется внимание при выборе. При этом глубина установки разная для каждого шкафа, указывается в характеристиках.

Номинальная и общая высота

Для указания внутренней высоты шкафа придумана единица U (юнит), стандартизирующая этот параметр. Юнит – номинальная высота, одна единица которой равна 1,75 дюйма (44,45 мм). Это, по сути, слот. Большая часть серверного оборудования занимает высоту от 1 до 4 юнита.

Зная номинальную высоту конструкции, можно определить, какие сетевые устройства и в каком количестве могут тут устанавливаться. В соответствии со стандартом TIA/EIA-942, номинальная высота серверного шкафа не может быть более 47U.

Общая высота (внешняя) среди шкафов с одинаковой номинальной высотой может значительно отличаться, так как зависит от конструкции, наличия ножек, колесиков, внешних элементов охлаждения, вроде вентиляторов.

Общая глубина и ширина

Для обоих параметров стандартов не существует, однако, они определяются функциональностью, а большинство производителей их придерживаются.

Глубина:

• Для настенных моделей – 450 и 600 мм, 550 мм для двухсекционных вариантов.

• Для напольных моделей – 600, 800, 1000, 1200 мм.

Ширина:

• 600 мм – основной размер

• 800 мм – расширенный размер, упрощающий обслуживание пучков кабелей, позволяющий монтировать системы их управления.

Общая глубина и ширина – внешние размеры шкафа, напрямую не определяют габариты монтируемого оборудования, но всегда больше. Обычно конструкцией предусмотрен 100-миллиметровый запас спереди и сзади для нормальной укладки проводов.

Стандартная конструкция шкафа

Рама шкафа – его скелет, изготавливается из металла сварным или сборным методом. Варианты исполнения с несъемными панелями выдерживают повышенную нагрузку из-за распределения усилия между каркасом и стенками. Материалом для силовых элементов служит L- и/или П-образный профиль. Боковые панели изготавливаются из листового металла толщиной обычно 1,5 – 2 мм.

Модели, оснащенные съемными боковыми панелями, могут быть объединены в один широкий многосекционный шкаф. Такое объединение за счет отсутствия зазоров между отдельными секциями значительно сокращает занятое оборудованием пространство.

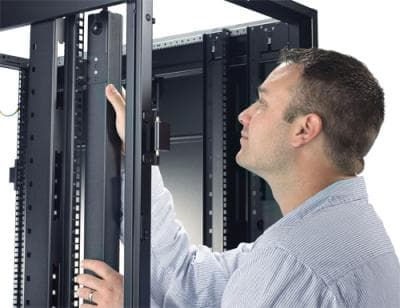

Направляющие

Устанавливаемое в шкаф оборудование крепится к направляющим вертикальным рельсам (рэки, рэковые направляющие). Это жесткие параллельные профили, расстояние между которыми и формирует установочную ширину.

Каждая направляющая имеет монтажные отверстия с периодом в 1U (1,75”). Монтируемое оборудование имеет такие же отверстия на своей фронтальной части. Установка выполняется посредством фиксации устройств в 2 или 4 точках, в зависимости от занимаемой высоты.



Сами отверстия выполняются в круглом сечении, имеют специальные фиксирующие приспособления или резьбу. Для установки оборудование могут использоваться обыкновенные болты с гайками. Для направляющих с квадратной перфорацией применяются крепления на защелке с квадратной гайкой размерности М6.

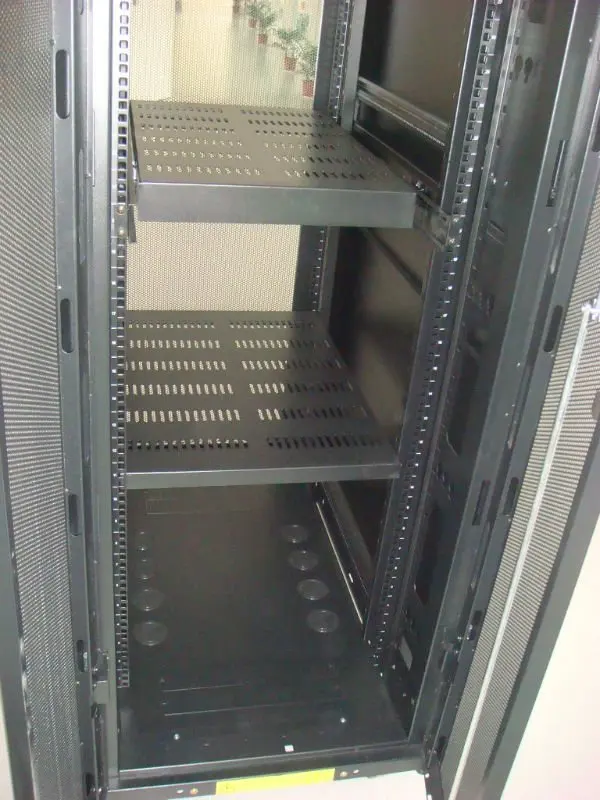

Полки

Установка некоторого оборудования требует наличия стоечных (серверных) полок, когда на самом устройстве нет монтажных отверстий. Их крепление происходит к рэковым направляющим. Классификация серверных полок по типу:

• Консольные – для монтажа легкого, малогабаритного оборудование, крепится к двум направляющим при помощи 2-х или 4-х крепежных элементов. Глубина полок не превышает 450 мм, они выдерживают нагрузку до 20 кг, занимают до 2-х юнитов по высоте. Грузоподъемность можно повысить в 2 раза путем использования специальных кронштейнов.

• Стационарные – обеспечивают грузоподъемность до 100 кг за счет крепления одновременно к четырем рэкам. Глубина таких полок доходит до 900 мм, что позволяет устанавливать крупногабаритное оборудование.

• Выдвижные (выкатные) – оснащаются салазками (телескопическими направляющими). Полотно полки можно выдвинуть наружу – за пределы лицевой пары рэков шкафа. Грузоподъемность таких полок обычно не превышает 30 кг, но конструкция обеспечивает удобство монтажа и обслуживания установленного оборудования.

Отдельно стоит отметить, что серверный шкаф можно оборудовать выдвижным ящиком для хранения, например, аксессуаров, бумаг и документации. По конструкции это выкатная полка со стенками.

Ножки

Чтобы выровнять напольный шкаф относительно горизонта или обеспечить ему устойчивость на неровном полу, предусматриваются регулируемые ножки. Некоторые конструкции имеют дополнительные колесики (ролики) для удобства перемещения.

Кабельные вводы

Для удобства организации внутреннего пространства кабельные вводы располагаются на панелях сверху и снизу. Обычно в комплекте предусматриваются заглушки для декоративных целей, позволяющие закрыть неиспользуемые места ввода проводов.

Модуль заземления

Обязательный элемент серверного шкафа – модуль заземления. Он имеет несколько конструкций. Обычно это медная шина, закрепленная внизу рэков, к которой подключены все элементы, требующие заземления.

Опциональные дополнения

Стандартная конструкция серверного шкафа дополняется вспомогательными устройствами, среди которых зачастую устанавливают:

• Вентиляторные блоки – опциональная часть серверного шкафа, но необходимая для организации качественной вентиляции в случае установки оборудования с высоким энергопотреблением.

• Плинтусы – закрывают ножки, предотвращают попадание под шкаф грязи

• Удлинители, оптоволоконные панели и патч-панели – обеспечивают кабельную разводку и ее структурирование.

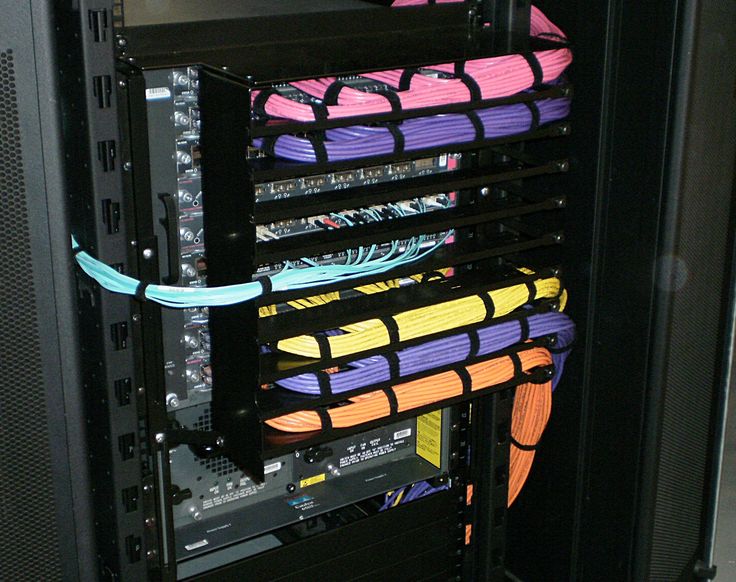

• Кабельные организаторы (органайзеры) – необходимы для структурирования, укладки проводов.

Чтобы предотвратить несанкционированный доступ к серверному оборудованию, устанавливаются двери с антивандальными характеристиками. Для визуального контроля за работой приборов подбирается дверное полотно со вставкой из каленого стекла.

Читайте также

Вариативные шрифты

Устройство серверного шкафа от А до Я

Как правильно выбрать наушники

Что такое оптическое волокно: конструкция и типы

Что такое VPS?

Сколько стоят камеры дверного звонка? Обзор функций и преимуществ









Расценки на строительно-монтажные работы | Портал сметчика

---

Список оборудования и материалов:

ID:1

С2000-М Пульт контроля и управления

ID:45

Подключение кабелей и проводов

ID:5

Коробка монтажная КМ-О(4К)

ID:383

Шкаф металлический с монтажной платой

ID:1049

Кронштейн

ID:44

Трубы гибкие гофрированные из ПХВ «DKC”

ID:568

DIN-рейка (динрейка)

ID:875

Выключатель автоматический

ID:2146

демонтаж планок витража

ID:808

Кабель силовой и связи

ID:877

прожектор светодиодный

ID:222

UTP Кабели «витая пара» (LAN)

ID:9

Оповещатель охранно-пожарный световой (табло) «Молния-24»

ID:2149

ИП101-07-ВТ Извещатель пожарный тепловой максимальный взрывозащищенный

ID:16

Короба пластмассовые

ID:295

ИБП Источники бесперебойного питания

ID:108

РИП12 Источник питания резервированный

ID:274

ВРУ.

Вводно-распределительное устройство

ID:1038

Шина нулевая в корпусе

ID:455

Лоток

ID:2148

Электрический котел Эван ЭПО-24

ID:101

С2000-БКИ Блок индикации с клавиатурой

ID:121

RJ-45 коннектор

ID:2150

подрозетник

ID:107

Реле давления, времени, промежуточные, напряжения, и т.п.

ID:12

Аккумуляторы DTM

ID:1043

Муфта кабельная, для силового кабеля

ID:2147

Трубы ТВЭЛ-ПЭКС для ТС в траншее

ID:776

Шаровой кран Valtec (валтек) 32 мм

ID:636

Пожарный шкаф ШПК

ID:405

Кабельный ввод

ID:1533

Насос

ID:22

Коммутатор WS-C2960S-48FPS-L

ID:753

Трос

ID:113

ЩРН-П-12 IP41 Щиток модульный навесной

ID:4

Извещатель пожарный ручной ИПР-513

ID:486

Герметизация проходов при вводе кабелей, пеной

ID:25

УК-ВК Устройство коммутационное

ID:488

Контур заземления

ID:1542

труба стальная водогазопроводная

ID:37

Блок разветвительно-изолирующий БРИЗ

ID:6

Оповещатель звуковой «Маяк-24-3М2»

ID:2118

ковер настенный

ID:80

Колодка клеммная 4мм

ID:404

Приточно-вытяжная установка

ID:177

Патч-панель 19 , 1U, 24 порта RJ-45, категория 5e

ID:13

Считыватель-2 исп.

01 Монтажная площадка под «Touch Memory»

ID:104

С2000-КПБ Контрольно-пусковой блок

ID:1389

Диффузор (Анемостат)

ID:332

Датчик температуры наружного воздуха

Ещё 50

Разделы сайта ➤

---

👱 Сейчас на сайте: 122

---

Ваши вопросы

Уважаемые специалисты сметчики, поучаствуйте в дискуссии. Поможем коллегам!

2 часа назад

EvgeniyFridman
Москва

Добрый день, коллеги, кто специализируется на электрике, подскажите при устройстве ВРУ как учитывается монтаж шин: ШИНА М1Т 40x4х2000
Шина  N  нулевая на DIN-рейку
Шина  PE  заземление на DIN-рейку  ...

💬 1     😎 24

11 часов назад

Ольга
г Ярославль

Добрый день! Подскажите, пожалуйста, какую применить расценку для монтажа шины  медной 15*5мм в распределительном щите в котельной.  ...

💬 2     😎 155

20.09.2022

Евгения
пермь

Добрый день.
Подскажите,  если ПНР подтверждены проектными решениями, нужно ли у подрядчика запрашивать программу пусконаладочных работ? ...

💬 2     😎 470

Перейти в раздел «Вопросы» ➤

Группа «PNR SYSTEM» (ВКОНТАКТЕ)

Версия для ПК ➤

Мобильная версия ➤

---

Электронные ссылки

ФГИС ЦС ➤

Минстрой России ➤

Федеральный реестр сметных нормативов ➤

Индексы изменения сметной стоимости ➤

Федеральные единичные расценки ФЕР-2020 ➤

Сметно-нормативная база ФСНБ-2022 ➤

---

     Уважаемые пользователи, информация, размещенная на сайте, является личным мнением администрации сайта, экспертов и пользователей сайта, которое основывается на документах сметного нормирования. Сайт предоставляет информацию, а вы как специалисты решаете использовать эту информацию или нет.

---

Установка телекоммуникационных шкафов

На работоспособность компьютерных и телефонных сетей способны оказывать влияние многочисленные факторы, и в том числе, условия размещения и качество подключения оборудования, кабельной продукции и электропроводки. Для правильного распределения и локализации сетевой аппаратуры рекомендуется использовать металлические шкафы 19”, специально приспособленные для этих целей и выполненные в соответствии с правилами технического дизайна.

Одновременно профессиональная сборка и монтаж телекоммуникационных шкафов позволит не только значительно улучшить качественные показатели работы сетей, но и создать в офисных помещениях комфортную рабочую обстановку. Стойками и шкафами этого вида неизменно оснащаются как небольшие, так и крупные серверные и дата центры. В последние годы телекоммуникационные шкафы устанавливают и в загородных домах, жители которых нуждаются в качественных средствах связи.

Закрытые от постороннего вмешательства шкафы создают несомненные удобства для пользования и обслуживания, в том числе, возможности:

Важны и эстетические качества, благодаря которым телекоммуникационные шкафы хорошо вписываются в общий дизайн офисных и жилых помещений.

Выбирая нужную модель, желательно определиться с ее назначением и планируемыми нагрузками при установке оборудования – выбрать нужный вариант, осуществить сборку и монтаж телекоммуникационных шкафов вам помогут наши сотрудники, имеющие соответствующую подготовку. Среди существующего разнообразия, в соответствии с назначением и высотой (от 6 до 45 U) различают следующие группы шкафов 19”:

Правила установки металлического телекоммуникационного шкафа
Существует ряд требований, способствующих правильному монтажу, поэтому работу лучше доверить опытному исполнителю. В качестве инструмента используют шуруповерт и дрель, для крепления – анкеры или саморезы D 5-8 мм длиной 40-50 мм. В зависимости от плотности материала стен можно увеличить диаметр крепежа до 10 мм. Монтаж включает в себя несколько последовательных операций:

После этого вводят кабель, кроссируют его на патч-панели, подключают оборудование и источник бесперебойного питания. Ввод кабеля осуществляют сверху, это предохранит его от повреждений.

Важно, чтобы габариты шкафа превышали размеры установленной аппаратуры не менее, чем на 150 мм. Это поможет эффективному вентилированию пространства и предупредит перегрев активного оборудования.

В каких населенных пунктах работаем

Брестская область

Барановичский район

Барановичи, Городище, Лесная, Люшнево, Малая Своротва, Миловиды, Молчадь, Новая Мышь, Подгорная, Полонка, Постаринье, Стайки, Тешевля, Утес, Задвея

Березовский район

Белоозерск, Березино, Бобровичи, Борки, Бронная Гора, Давид-Городок, Деревня, Доброе, Дуги, Хороша, Колония, Литва, Лососин, Люша, Медно, Невель, Осса, Паре, Первомайская, Пугачево, Рачки, Селець, Сосновка, Спорово, Старые Пески, Стригин, Судиловичи, Верхи, Высокое, Здитово

Брестский район

Брест, Чернавчицы, Днепровско, Домачево, Леплевка, Мотыкалы, Оберовщина, Приборово, Радваничи-Большие, Старое Село, Страдичи, Стрии, Томашевка

Дрогичинский район

Антополь, Бездеж, Детковичи, Дрогичин, Головчицы, Гутово, Хомск, Малиновка, Радостов, Суличево, Заречка

Ганцевичский район

Будча, Чудин, Денисковичи, Ганцевичи, Хотыничи, Локтыши, Люсино, Мальковичи, Огаревичи, Раздяловичи, Задубье

Ивацевичский район

Битень, Добромысль, Доманово, Гощево, Гортоль, Ивацевичи, Колонск, Коссово, Краи, Квасевичи, Любищицы, Мироним, Нехачево, Оброво, Угли, Волька, Житлин

Ивановский район

Бусни, Достоево, Дружиловичи, Иваново, Карчово, Колено, Крытышин, Мохро, Молодово, Мотоль, Одрижин, Ополь, Потаповичи, Снитово, Тышковичи, Великая Гать

Каменецкий район

Дмитровичи, Каменец, Каменюки, Омеленец, Пелище, Ратайчицы, Верховичи, Видомля, Войская, Волчин

Кобринский район

Батчи, Береза, Болота, Девятки, Дивин, Городец, Грушево, Хидры, Именин, Камень, Кобрин, Леликов, Новоселки, Октябрь, Пески, Повитье, Тевли, Верхолесье, Вуйвичи

Лунинецкий район

Богдановка, Большие Чучевичи, Бостынь, Бродница, Дворец, Дятловичи, Лахва, Лунин, Лунинец, Межлесье, Микашевичи, Озерница, Ракитно, Синкевичи, Велута, Воля, Вулька

Ляховичский район

Кожан-Городок, Кривошин, Куршиновичи, Липск, Ляховичи, Медведичи, Остров, Подлесье, Совейки, Святица, Трухановичи, Туховичи, Жеребковичи

Малоритский район

Бродятин, Черняны, Доропеевичи, Хотислав, Луково, Ляховцы, Лыща, Малечь, Малорита, Масевичи, Меленково, Мокраны, Олтуш, Орехово, Радеж, Великорита, Збураж

Пинский район

Березцы, Березовичи, Чухово, Доброславка, Дубновичи, Дубой, Еловая, Кочановичи, Кончицы, Купятичи, Ласицк, Лемешевичи, Логишин, Лосичи, Малая Плотница, Мерчицы, Молотковичи, Новый Двор, Охово, Озаричи, Парохонск, Пинск, Плещицы, Плоскинь, Плотница, Поречье, Шилин, Завидчицы

Пружанский район

Бакуны, Близная, Броди, Добучин, Хорево, Колозубы, Линово, Лысково, Могилевцы, Пружаны, Ровбицк, Ружаны, Шени, Шерешево, Скорцы, Смоляница, Великое Село, Вулька 1-я, Юндилы

Столинский район

Белоуша, Бережное, Бухличи, Федоры, Глинка, Городная, Хоромск, Хотомель, Колодно, Куляны, Лядец, Нырча, Ольманы, Осовцы, Оздамичи, Посеничи, Речица, Рубель, Рухча-Первая, Семигостичи, Серебрище, Стахово, Столин, Струга, Сварынь, Теребличи, Велемичи, Воловель, Вулька Малая

Жабинковский район

Хмелево, Жабинка

и другие деревни и садовые товарищества Брестской области.

Витебская область

Бешенковичский район

Бешенковичи, Бочейково, Будилово, Остров, Островно, Плиса, Рубеж, Свеча, Улла, Верховье, Забелье

Браславский район

Ахремовцы, Богино, Большой Озерецк, Бородиничи, Босяные, Браслав, Бухово, Цевьи, Щеперня, Щербы, Далекие, Домути, Дрисвяты, Друйск, Друя, Дулино, Едловичи, Голбея, Городиловичи, Гриблы, Гридьки, Гурец, Хомищево, Иказнь, Искозы, Канево, Караевичи, Коковино, Конаши, Кончани, Конный Бор, Костеево, Козяны, Лиопино, Лозичи, Мацуты, Малашенки, Манулки, Межа, Межаны, Мишутки, Мозолово, Низкоборье, Норковичи, Новая Земля, Обруб-Березвечский, Опса, Осово, Пантелейки, Плюсы, Погоща, Погостище, Приперное, Рамшино, Раветичи, Ромальдово, Рюм, Савченки, Шерстово, Шклянцы, Слободка, Стальмаково, Стариновичи, Суромщина, Свольно, Свядица, Теплюки, Тетерки, Тимошково, Тофели, Усяны, Видзы, Воеводки, Волесы, Ворон, Возгеляны, Задетуни, Заесье, Загоряне, Жауры

Чашникский район

Чашники, Черея, Иванск, Краснолуки, Латыголичи, Лукомль, Новолукомль, Октябрьский, Соболи, Тяпино, Замошье

Докшицкий район

Барсуки, Бегомль, Бересневка, Березино, Докшицы, Комайск, Крулевщина, Нестеровщина, Парафьяново, Понизовье, Порплище, Торгуны, Волколата, Юрковщина

Дубровенский район

Баево, Боброво, Добринь, Дубровно, Ляды, Осинторф, Россасно, Якубово

Глубокский район

Глубокое, Кульгаи, Мосар, Подсвилье, Прозороки, Псуя, Урожайная, Узречье, Залесье, Зябки

Городокский район

Большие Стайки, Езерище, Городок, Гурки, Холомерье, Хвошно, Меховое, Новый Болецк, Пролетарск, Смоловка, Веречье, Вировля

Лепельский район

Большой Полсвиж, Домжерицы, Камень, Лепель, Новые Волосовичи, Пышно, Старое Лядно, Юхновка

Лиозненский район

Бабиновичи, Добромысли, Колышки, Ковали, Крынки, Лиозно, Осипово, Стасево, Велешковичи, Великое Село, Выходцы, Высочаны, Заольша

Миорский район

Борки, Черес, Дисна, Дворное Село, Канцерово, Леонполь, Миоры, Николаево, Новгороды, Новый Погост, Погост, Повятье, Слобода, Волковщина, Язно, Заутье

Оршанский район

Барань, Боровуха 1-я, Бурое, Клюковка, Копысь, Крапивно, Лисуны, Луговские, Милашки, Ореховск, Орша, Росский Селец, Шаши, Стайки, Струсто, Высокое, Яковлевичи, Юрцево, Зайково, Заполье, Жегули, Зубово

Полоцкий район

Адамово, Азино, Бабцы, Белое Село, Бобыничи, Черное, Домники, Дретунь, Дубравы, Глоты, Гомель, Горчаки, Гори, Горяни, Грамоще, Христово, Ковалева, Красники, Литовцы, Ловжа, Малое Ситно, Миловиды, Мирная, Мосейки, Навлица, Новая Полота, Новое Село, Новополоцк, Новые Крюки, Орлово, Подворица, Пола, Полоцк, Ремни, Ровное Поле, Русины, Семенцово, Шпаковщина, Ситенец, Смоленская Возвышенность, Смоляны, Соколово, Старая Белица, Старый Погост, Труди, Туровля, Уно, Веремеево, Ветрино, Волча, Вороничи, Захарничи, Заозерье, Заскорки, Зеленка, Зубаки

Поставский район

Бель, Бельки, Дуниловичи, Курополье, Лынтупы, Новоселки, Полесье, Поставы, Воропаево

Россонский район

Горбачево, Клястицы, Краснополье, Россоны, Селявщина, Соколище, Янковичи, Юховичи, Заборье

Сенненский район

Алексиничи, Белая Липа, Богушевск, Латыгаль, Ледневичи, Мошканы, Оболь, Рясно, Сенно, Яново

Шарковщинский район

Германовичи, Иоды, Лонские, Лужки, Шарковщина, Столица, Веретеи

Шумилинский район

Добрино, Кордон, Кривое Село, Лесковичи, Мишковичи, Шумилино, Сиротино, Язвино

Толочинский район

Горщевщина, Коханово, Обольцы, Плоское, Славени, Славное, Толочин, Волосово, Воронцевичи

Ушачский район

Арлея, Большие Дольцы, Дубровка, Двор-Усвея, Глибочка, Косари, Кругляны, Кубличи, Малые Дольцы, Матырино, Несино, Полюдовичи, Селище, Сорочино, Старое Село, Старое Соколино, Туросы, Усая, Ушачи, Весницк, Задежье, Завечелье, Жари

Верхнедвинский район

Бигосово, Борковичи, Дерновичи, Кохановичи, Лисно, Освея, Первомайская, Росица, Сарья, Стрелки, Верхнедвинск, Волынцы, Зельки

Витебский район

Беляи, Белый Двор, Должа, Дрожаки, Дубиново, Еремино, Фролово, Гора, Княжица, Комаи, Коммунарка, Копти, Кострово, Кравцово, Курино, Липовка, Липск, Ложок, Луговая, Лыськово, Малиновка, Низкий Городец, Оконо, Ольгово, Ольховик, Осиновка, Остановка, Островские, Озеры, Посад, Пятигорск, Романово, Ровное, Руба, Саньково, Шатилово, Шо, Скрыдлево, Сосновка, Сосновый Бор, Староселье, Столбцы, Стриги, Сураж, Витебск, Ворони, Яновичи, Загорье, Загородно, Замосточье, Заречье, Зароново, Заслоново

и другие деревни и садовые товарищества Витебской области.

Гомельская область

Брагинский район

Асаревичи, Брагин, Чемерисы, Чернин, Дерновичи, Гдень, Глуховичи, Кливы, Комарин, Кононовщина, Красное, Малейки, Микуличи, Нижние Жары, Новая Иолча, Новая Мильча, Острогляды, Пирки, Рудня, Рудня-Маримонова, Сперижье, Сувиды, Углы, Верхние Жары, Железники

Буда-Кошелевский район

Чеботовичи, Дербичи, Дуравичи, Еленец, Глазовка, Губичи, Ховхло, Калинино, Недойка, Неговка, Потаповка, Радеево, Рогинь, Шарибовка, Уваровичи, Уза

Чечерский район

Беляевка, Чечерск, Ленин, Ленино, Меркуловичи, Покоть, Ровковичи, Сидоровичи

Добрушский район

Большие Селютичи, Добруш, Гордуны, Гороховищи, Корьма, Красная Буда, Лешня, Тереховка, Жгуно-Буда

Ельский район

Богутичи, Движки, Ельск, Кочище, Ремезы, Скородное, Словечно, Валавск

Гомельский район

Бережцы, Бобовичи, Большая Крушиновка, Большевик, Еремино, Грабовка, Климовка, Костюковка, Малевичская Рудня, Маложин, Марковичи, Михальки, Михедовичи, Новая Гута, Новые Громыки, Очесо-Рудня, Поколюбичи, Прибор, Романовичи, Селицкая, Шарпиловка, Скрыгалово, Телеши, Тереничи, Терюха, Урицкое, Ужинец, Васильевка, Зябровка

Хойникский район

Дроньки, Дворище, Хойники, Ломачи, Омельковщина, Рудаков, Стреличево, Велетин, Великий Бор

Калинковичский район

Дудичи, Горбовичи, Горочичи, Гулевичи, Хобное, Холодники, Хомичи, Калинковичи, Козловичи, Кротов, Малые Автюки, Михновичи, Нахов, Озаричи, Великие Автюки, Якимовичи, Юровичи, Замостье, Золотуха

Кормянский район

Буда, Холочье, Каменка, Кляпин, Корьма, Литвиновичи, Новые Журавичи, Октябрево, Себровичи, Сметаничи, Тульговичи, Ворновка, Задубье

Лельчицкий район

Боровое, Буйновичи, Букча, Данилевичи, Дуброва, Дзержинск, Глушкевичи, Гребени, Краснобережье, Лельчицы, Липляны, Милашевичи, Первомайск, Приболовичи, Синицкое Поле, Слобода, Средние Печи, Стодоличи, Тонеж, Замошье, Жмурное

Лоевский район

Бывальки, Деражичи, Хоминка, Крупейки, Липняки, Лоев, Мохов, Новая Борщовка, Переделка, Ручаевка

Мозырьский район

Барбаров, Козенки, Махновичи, Мелешковичи, Моисеевка, Мозырь, Новая Рудня, Осовец, Прудок, Романовка

Наровлянский район

Александровка, Демидов, Головчицы, Грушевка, Красновка, Наровля, Вербовичи

Октябрьский район

Алексеевка, Бабчин, Бартоломеевка, Белобережская Рудня, Белый Переезд, Береговая Слобода, Беседки, Богдановичи, Буда-Кошелево, Червонная Слобода, Добрынь, Довляды, Дубровица, Дьяковичи, Гарусты, Глубочица, Гомель, Грабье, Хоромцы, Хорошовка, Ипполитовка, Карналин, Кнышевичи, Колыбань, Конотоп, Кожушки, Козлы, Кравцовка, Крушники, Крынки, Крюки, Кузьмичи, Липа, Лисное, Лохница, Ломовичи, Ломыш, Лубень, Ляды, Лясковичи, Любань, Марьино, Машево, Молочки, Новая Дуброва, Новое Полесье, Огородня-Кузьмининская, Октябрь, Октябрьский, Петрицкое, Поречье, Протасы, Расова, Речки, Руденка, Рудня-Бартоломеевка, Рудня-Каменева, Семеновка, Шкава, Сивинка, Сколодин, Старо-высокое, Старое Закружье, Старые-Дятловичи, Старые Новоселки, Тесны, Толстыки, Уласы, Усов, Васильково, Вить, Володарск, Волосовичи, Вороново, Юшки, Загорье, Зарубаное, Зеленый Мох, Зимовище, Зломное

Петриковский район

Бобрик, Бринев, Фастовичи, Грабов, Ивашковичи, Колки, Комаровичи, Конковичи, Копа, Копаткевичи, Копцевичи, Кошевичи, Куритичи, Лучицы, Макаричи, Новоселки, Петриков, Рог, Снядин, Теребов, Велавск, Залесье, Зосинцы

Речицкий район

Артуки, Борхов, Бронное, Черное, Чижовка, Демьянки, Ходосовичи, Холмечь, Капоровка, Короватичи, Ковчицы 1-е, Леваши, Лиски, Макановичи, Малодуша, Новые Дятловичи, Новый Барсук, Озерщина, Переволока, Придне, Радин, Речица, Ровенская Слобода, Сологубов, Солтаново, Старые Храковичи, Струмень, Узнож, Василевичи, Заспа

Рогачевский район

Белицк, Довск, Гадиловичи, Городец, Хатовня, Кистени, Красница, Кривск, Лучин, Мадора, Новый Кривск, Озераны, Поболово, Рогачев, Серебрянка, Шапчицы, Станьков, Стреньки, Тихиничи, Турск, Заполье, Журавичи, Звонец

Светлогорский район

Боровики, Челюшевичи, Чирковичи, Хлевно, Хутор, Корени, Осташковичи, Паричи, Сосновый Бор, Светлогорск, Здудичи

Ветковский район

Беседь, Даниловичи, Казацкие Болсуны, Неглюбка, Присно, Радуга, Шерстин, Столбун, Светиловичи, Великие Немки, Ветка

Житковичский район

Белёв, Березняки, Бронислав, Хвоенск, Кольно, Люденевичи, Милевичи, Переров, Погост, Пуховичи, Тимошевичи, Туров, Вересница, Ветчин, Юркевичи, Залютичи, Житковичи

Жлобинский район

Щедрин, Доброгоща, Китин, Коротковичи, Красный Берег, Луки, Майское, Мормаль, Пиревичи, Проскурни, Радуша, Шихов, Симоновичи, Скепня, Солоное, Старая Рудня, Стрешин, Верхняя Олба, Жлобин

и другие деревни и садовые товарищества Гомельской области.

Гродненская область

Берестовицкий район

Берестовица, Большие Эйсмонты, Дворец, Малая Берестовица, Олекшицы, Сенкенята

Щучинский район

Бакшты, Бершты, Щучин, Демброво, Ходилони, Малые Озерки, Мотыли, Орля, Острына, Рожанка, Таневичи, Василишки, Желудок

Дятловский район

Демяновцы, Дятлово, Козловщина, Липичанка, Медвиновичи, Мир, Новоельня, Охоново, Подвеликое, Руда Яворская, Сочевляны, Вензовец

Гродненский район

Богушевка, Большая Берестовица, Щенец, Деревня, Глушнево, Головочи, Гожа, Грандичи, Гродно, Индура, Калеты, Коптевка, Королино, Лаздуны, Новая Руда, Новики, Одельск, Озеры, Поречаны, Ратичи, Рудевичи, Рудня, Рыбница, Шинковцы, Скидель, Скирдимы, Соничи, Сопоцкин, Стриевка, Суботники, Сухари, Суходоли, Вертилишки, Заберезь, Заполье, Житомля

Ивьевский район

Геранены, Ивье, Каменчане, Липнишки, Малые Князиковцы, Морино, Токаришки, Трабы, Юратишки

Кореличский район

Большие Жуховичи, Цирин, Кореличи, Луки, Малюшичи, Миратичи, Турец

Лидский район

Бабиничи, Березовка, Докудово, Гончари, Ходоровцы, Игнатковцы, Крупово, Лида, Лунно, Минойты, Мотевичи, Нетечь, Паперня, Первомайский, Рулевичи, Селець, Симаково, Соколово, Стерково, Ваверка

Мостовский район

Барово, Бондары, Дубно, Куриловичи, Микелевщина, Мосты, Пацевичи, Пески, Погорелка, Рогозница, Сухиничи, Уртишки

Новогрудский район

Большая Изва, Щорсы, Делятичи, Гнесичи, Ивесь, Каменка, Куписк, Любча, Негневичи, Несутичи, Новогрудок, Отминово, Сенежицы, Валевка, Вересково, Вселюб

Ошмянский район

Боруны, Гольшаны, Клевица, Муровано-Ошмянка, Новоселки, Ошмянская, Ошмяны, Песчанка, Привалка, Жупраны

Островецкий район

Быстрица, Древеники, Гервяты, Гири, Гудогай, Изабелин, Кемелишки, Клющаны, Мали, Маркуны, Михалишки, Островец, Рымдюны, Супроненты, Ворняны

Слонимский район

Аталезь, Дубники, Гловсевичи, Каменица, Колпаки, Костенево, Костени, Кули, Лепешки, Михайловщина, Мижевичи, Нагуевичи, Нестанишки, Ногородовичи, Осташино, Острово, Озерница, Павлово, Пелеса, Поречье, Самаровичи, Слоним, Сосновка, Старая Голынка, Струга, Сухая Долина, Ярутичи, Залужье, Жировицы

Сморгоньский район

Крево, Мицкевичи, Шутовичи, Сивица, Сморгонь, Солы, Старая-Руда, Вишнево, Войстом, Залесье, Жодишки

Свислочский район

Дашковичи, Доброволя, Горностаевичи, Гринки, Хоневичи, Новый Двор, Порозово, Студеники, Свислочь, Тиховоля, Вердомичи

Волковысский район

Большие Шиловичи, Чапунь, Духовляны, Хатьковцы, Мстибово, Подороск, Россь, Салтанишки, Шиловичи, Сырмеж, Верейки, Верхненеманская, Войтковичи, Волковыск, Волковысская, Волпа, Зарудовье, Збляны

Вороновский район

Бастуны, Бенякони, Конвелишки, Нача, Погородно, Полецкишки, Трокели, Вороново, Заболоть, Жирмуны

Зельвенский район

Бородичи, Деречин, Кривичи, Зельва, Золотеево

и другие деревни и садовые товарищества Гродненской области.

Минская область

Березинский район

Березино, Богушевичи, Бор, Целевичи, Дмитровичи, Маческ, Макаричи, Маковье, Микуличи, Орешковичи, Палик, Погост, Поплавы, Притерпа, Шеверничи, Якшицы

Борисовский район

Барань, Бобровичи, Большое Стахово, Борисов, Бродовка, Бытча, Черневичи, Гливин, Корсаковичи, Кострица, Лошница, Моисеевщина, Мстиж, Неман, Нивки, Оздятичи, Пересады, Сутоки, Трояновка, Трояново, Велятичи, Забашевичи, Зачистье, Зембин, Житьково, Жортай, Зоричи

Червеньский район

Чернова, Червень, Гребенка, Хутор, Клинок, Ляды, Рованичи, Рудня, Смиловичи, Заполье

Дзержинский район

Александровка, Александрово, Большие Бесяды, Большое Быково, Боровое, Щемыслица, Даниловичи, Добринево, Дулебы, Душково, Дзержинск, Фаниполь, Горелый Луг, Горное, Гриневичи, Хорошее, Иваничи, Каменка, Кимия, Кишина-Слобода, Колки, Корма, Кременец, Кристинполье, Кузмичи, Лостоянцы, Лужаны, Лютые, Мардасы, Машуки, Мгле, Мощница, Недаль, Негорелое, Новая Дуброва, Новое Село, Озерцы, Погодица, Погост 2-Й, Поречье, Правда, Прощицы, Прудины, Путчино, Радица, Речки, Рубилки, Руденка, Рум, Синча, Станьково, Старинки, Волма, Восточный, Ясковичи, Язовка, Юшковичи, Заостровичи, Жерновка

Клецкий район

Грицевичи, Клецк, Морочь, Синявка

Копыльский район

Блевчицы, Бучатино, Букатово, Докторовичи, Душево, Колодезное, Копыль, Лотвины, Низковичи, Песочное, Прончейково, Семежево, Слобода-Кучинка, Старица, Тимковичи, Ванелевичи, Веснино

Крупский район

Белавичи, Бобр, Буда-Гресская, Черногрядь, Чертовичи, Дедиловичи, Есьмановцы, Глебовщина, Грозово, Хидра, Холопеничи, Хотово, Хотюхово, Худовцы, Игрушка, Колодница, Коптевщина, Косеничи, Костеши, Крупки, Крупский, Курдуны, Лисичино, Малые Негновичи, Матеевичи, Мирославка, Нача, Обчуга, Очижа, Перетоки, Потичево, Птичанская, Рованичская Слобода, Шинки, Соколовичи, Старая Слобода, Тройчаны, Ухвала, Узнацк, Выдрица, Яченка, Жилин-Брод, Журавок, Журовка

Логойский район

Березенское, Гайна, Гостиловичи, Корень, Королищевичи, Козеково, Логойск, Малые Гаяны, Новопольцы, Паперня, Плещеницы, Савони, Семково, Янушковичи, Знаменка

Любаньский район

Дарасино, Доматкановичи, Калиновка, Костюки, Ляховка, Любань, Нежин, Осовец, Пласток, Сосны, Таль, Уречье, Яминск, Заболоть, Закальное

Минский район

Белевичи, Боровляны, Лесной, Лесковка, Большая Ганута, Большая Раевка, Брусы, Городище, Городок, Колодищи, Колядичи, Лоша, Луговая, Любяча, Мервины, Михановичи, Минск, Мокрица, Низок, Новая Нива, Новые Денисовичи, Острошицкий Городок, Озерцо, Пережиры, Першай, Понятичи, Прусы, Пятевщина, Ратомка, Рог, Рогово, Рымаши, Самохваловичи, Слобода, Стайки, Старое Село, Студенка, Тарасово, Заславль

Молодеченский район

Дуброво, Красное, Лебедево, Молодечно, Мясота, Олехновичи, Полочаны, Радошковичи, Раевка, Турец-бояры, Засковичи, Чисть

Мядельский район

Будслав, Черемшицы, Константиново, Лукьяновичи, Мядель, Осово, Пузыри, Старые Габы, Сватки, Свирь, Выголовичи

Несвижский район

Городея, Хожево, Несвиж, Новоселки, Погорельцы, Сейловичи, Снов

Пуховичский район

Блужа, Цитва, Дукора, Горелец, Марьина Горка, Октябрь, Омельно, Правдинский, Пуховичи, Руденск, Селецк, Сергеевичи, Шацк, Сутин, Талька, Узляны

Слуцкий район

Болотчицы, Греск, Козыри, Ленино, Никольцы, Омговичи, Рухово, Селище, Серяги, Шищицы, Слуцк, Сороги, Великая Липа, Великая Слива, Весея, Замостье

Смолевичский район

Большой Рожан, Драчков, Драчково, Пережир, Плиса, Рудня-Налибокская, Смолевичи, Уголец, Усяжа, Верхмень, Юрьево, Заболотье, Зеленый Бор, Жодино

Солигорский район

Ананчицы, Большая Гуменовщина, Большие Городятичи, Челонец, Чепели, Гаврильчицы, Гоцк, Копацевичи, Красная Слобода, Левки, Махновичи, Малые Нестановичи, Саковичи, Шипиловичи, Сковшин, Солигорск, Старобин, Веска, Вынищи, Зажевичи

Стародорожский район

Щитковичи, Кривоносы, Пасека, Пастовичи, Солон, Старые Дороги, Теребуты, Верхутино, Языль, Залужье

Столбцовский район

Деревное, Клетище, Литва, Налибоки, Николаевщина, Опечки, Пруды, Рубежевичи, Столбцы, Тоново, Засулье

Узденский район

Озеро, Теляково, Узда, Зеньковичи

Вилейский район

Баровцы, Бубны, Долгиново, Илья, Ижа, Костеневичи, Латыголь, Лыцевичи, Мильча, Осиповичи, Партизанский, Рабунь, Ручица, Русское Село, Стешицы, Талуть, Вилейка, Вязынь, Язни

Воложинский район

Доры, Городьки, Ивенец, Камень, Лоск, Раков, Саковщина, Вишнево, Воложин, Яршевичи

и другие деревни и садовые товарищества Минской области.

Могилевская область

Белыничcкий район

Белыничи, Ермоловичи, Головчин, Новоселки, Староселье, Техтин, Заполье

Бобруйский район

Бобруйск, Большие Бортники, Брожа, Глуша, Орсичи, Осово, Панкратовичи, Петровичи, Побоковичи, Стасевка, Сычково, Телуша, Турки, Вишневка

Быховский район

Болонов Селец, Бовки, Быхов, Чечевичи, Глухи, Грудиновка, Хомичи, Красница, Красный Берег, Кузьковичи, Лудчицы, Мокрое, Никоновичи, Новый Быхов, Обидовичи, Рыжковка, Селец-Холопеев, Тощица, Виляховка, Восточная, Ямное

Чауский район

Благовичи, Чаусы, Долгий Мох, Головенчицы, Горбовичи, Петуховка, Путьки, Волковичи

Чериковский район

Чериков, Чудяны, Глинь, Речица, Шароевка, Веприн, Веремейки

Дрибинский район

Дрибин, Кледневичи, Рясна, Темный Лес, Жевань

Глусский район

Бабирово, Балашевичи, Глуск, Городок, Клетное, Симоновичи, Славковичи, Зубаревичи

Горецкий район

Чепелинка, Добрая, Горки, Коптевка, Котелево, Ленино, Маслаки, Паршино, Рудковщина

Хотимский район

Батаево, Березки, Беседовичи, Боханы, Ельня, Еловец, Хотимск, Тростино

Кировский район

Белая Дубровка, Белица, Бобровичи, Большая Комаровка, Большое Черное, Большой Осов, Борки, Будино, Быковичи, Быново, Чашники, Чигиринка, Щекотово, Добосна, Доманы, Дубровка 1-я, Дуброво, Голынка, Кировск, Корытница, Костинка, Козуличи, Красная Белорусь, Красная Буда, Красное, Кремок, Круги, Кузьминичи, Любоничи, Могилев, Моисеевичи, Мышковичи, Низки, Норки, Пеньковка, Пильня, Раздел, Роги, Рудня, Ржавцы, Сава, Сергеевичи, Скачок, Слободка, Смолка, Старинка, Старый Остров, Старый Стан, Тереховка, Тетерино, Ушаки, Усохи, Устье, Веть, Вязьма, Юрьево, Загатье, Заозёрье, Зубры

Кличевский район

Бацевичи, Долгое, Кличев, Колбча, Любаны, Несята, Стан, Стоялово, Усакино, Закутье, Замочулье

Климовичский район

Борисовичи, Домамеричи, Галичи, Ходунь, Климовичи, Красавичи, Лобжа, Макеевичи, Милославичи, Недведь, Осмоловичи, Палуж 2-Й, Родня, Силичи, Судилы, Тимоново, Титовка, Великий Мох, Забелышин, Звенчатка

Костюковичский район

Белынковичи, Большая Зимница, Бороньки, Каничи, Колодезская, Костюковичи, Кривелицк, Кульшичи, Липовка, Мартьяновичи, Михеевичи, Пролетарское, Рогалино, Селец, Старые Максимовичи, Студенец, Травна, Тупичино, Великий Бор, Ветухна, Видуйцы, Витунь, Забычанье

Краснопольский район

Городецкая, Горы, Копани, Краснополье, Мхиничи, Почепы, Выдренка

Кричевский район

Дяговичи, Кожемякино, Кричев, Кучин, Лобковичи, Молятичи, Монастырек, Осовец, Усушек, Вишни, Волчас

Круглянский район

Ельковщина, Филатово, Комсеничи, Круча, Круглое, Павловичи, Шепелевичи, Старые Чемоданы

Могилевский район

Большая Мощаница, Большие Белевичи, Браково, Брыли, Дашковка, Ильковичи, Каменица, Княжицы, Красница, Крынка, Личинка, Махово, Межисятки, Мосток, Могилев, Осман-Касаево, Полыковичи, Самотевичи, Сидоровичи, Сухари, Вендорож, Вьюн, Ждановичи, Журбин

Мстиславский район

Бахан, Барчицы, Бастеновичи, Большое Хоново, Борисовщина, Борколабово, Дедня, Долговичи, Дроковка, Дулебка, Голынец 1-й, Ходосы, Хоньковичи, Хотиловичи, Иванищевичи, Курманово, Мстиславль, Пацова Слобода, Парадино, Переволочная, Плещицы, Подлужье, Саприновичи, Савиничи, Шамовщина, Смолица, Столпище, Темровичи, Зимницы

Осиповичский район

Березяки, Дараганово, Елизово, Гродзянка, Каменичи, Корытное, Лапичи, Липень, Мошенаки, Новое Прибужье, Осиповичи, Свислочь, Татарка, Верейцы, Воевичи, Вязье, Вязовница, Ясень

Шкловский район

Барсуки, Черневка, Евдокимовичи, Каменные Лавы, Копысица, Косаричи, Любиничи, Никитиничи, Ордать, Полоница, Шклов, Старая Водва, Тудорово, Уланово, Высокое, Забродье

Славгородский район

Березовка, Гайшин, Гиженка, Каменка, Лопатичи, Рабовичи, Ректа, Шеломы, Славгород, Васьковичи, Вильчицы

и другие деревни и садовые товарищества Могилевской области.

Планировки помещений, подготовленное техническое задание, Вы можете отправить на e-mail [email protected].

Избавляемся от беспорядка в сетях СКС

Перенос сетевых комплектующих в новый коммутационный шкаф

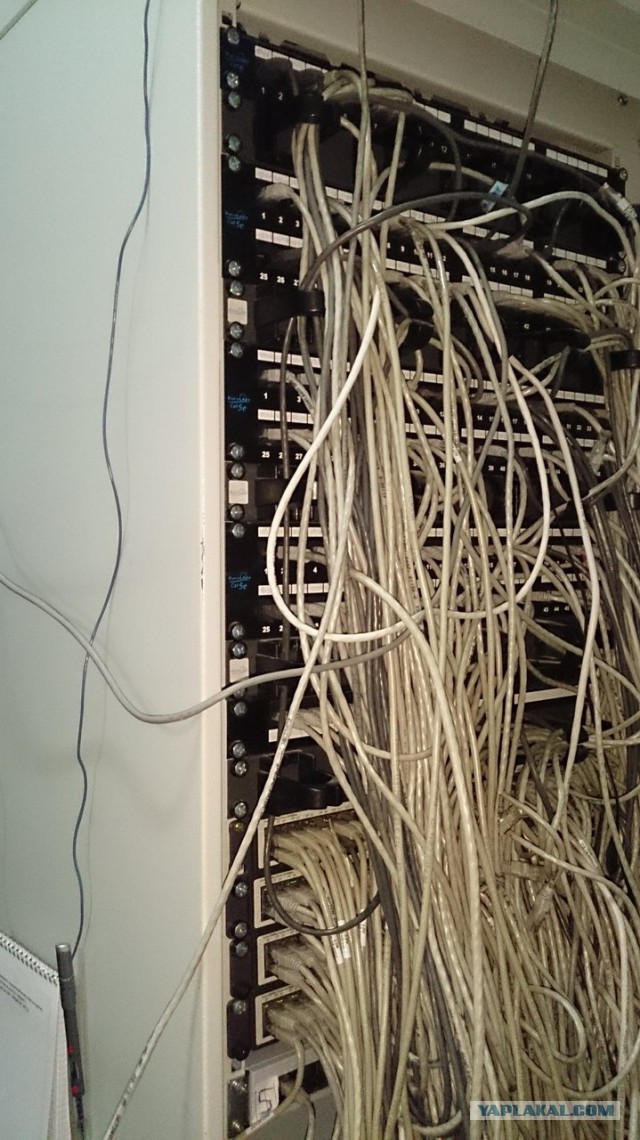

Беспорядок в коммутационных шкафах – это проблема многих компаний, даже при наличии штатных системных администраторов коммутация зачастую происходит вдоль, поперек и другими немыслимыми способами. Думаю, что в данном случае проблема в большом количестве администраторов и отсутствие ответственного лица. В компании меняются сотрудники, приходят, уходят и каждому хочется быстрее закрыть вопрос, невзирая на качество выполненной работы. Казалось бы, подключить патч-корд в патч-панель и коммутатор, ничего сложного, но недобросовестное выполнение такой работы, приводит к затратам времени в будущем для работы администратора или финансовым затратам для оплаты услуг, таких как я монтажников. На фото вы видите результат многолетнего кроссирования как попало, там уже коммутаторы трудно найти для подключения нового пользователя.



Данную компанию мы обсуживаем давно, строим медные и оптоволоконные линии, а коммутацией занимается их IT отдел. Данный шкаф отвечает за локальную сеть пятого этажа, на котором проходит ремонт и основная часть пользователей отключена, предоставляя удобную возможность для проведения работ.



Осмотр объекта, подбор материалов

При монтаже портов локальной сети, мы давно говорили, что в шкафу нет свободных юнитов и даже снимали кабельный организатор для установки патч-панели. Первой и очевидной задачей стало увеличение шкафа. Выбрали шкаф 33U глубиной 675 миллиметров производства компании CMS. Давно используем их сетевые комплектующие и довольны соотношение цены и качества. При выборе сетевого шкафа, обращаю ваше внимание на правильный выбор глубины, ведь многие коммутаторы не становятся в такие размеры как 450мм или даже 500мм. Для организации порядка в коммутации, взяли три металлических организатора, 1u высотой, с крышкой и десять боковых организаторов для укладки вертикальной линии подключения. Сразу стало понятно, что при наличии двух 48и портових свичей и семи панелей, только горизонтальными организаторами мы не ограничимся. Для удобства подключения кабелей питания установили блок розеток на 9 разъёмов высотой один юнит, с крепежом в реки и подключили его в ИБП. Это основные материалы, которые мы выбрали и которые помогу обеспечить порядок и удобство пользование серверным шкафом.



Отключение оборудования, маркировка коммутации

На работы мы потратили меньше двух рабочих дней. В данной сети привязки на портах есть, но поскольку основная часть пользователей отключена, сохранить последовательность включения пришлось лишь на малой части сети, остальные абоненты будут заново подключатся при окончании ремонта. Начинаем разборку шкафа всегда с маркировки оборудования, коммутатор 1, 2, 3 и т.д., в будущем это упрощает обратное подключение. Патч-панели тоже нумеруем. Далее по план-схеме записываем абонентские порты, которые используются и их включение необходимо при сборке нового шкафа. Ну и конечно порядок подключение приходящего сигнала, в нашем случае это оптический патч-корд в коммутатор и от него медные патчи в еще два коммутатора. После подготовки можно начинать отключение и параллельно записывать порт-порт коммутации. При отключении патч-кордов, особенно если их много и не все заводские, решили сортировать их по длине и способу производства, для удобства последующего использования. Отключив все патчкорды мы впервые смогли нормально рассмотреть что находить в шкафу. Две панели были R&M на 60 портов каждая и выстой 3U, три наборных панели Corning на 24 порта и две набивные панели для телефонии. Поскольку ввод в шкаф был забит кабелем, для извлечения панели пришлось разобрать, сделали это с двумя патч-панелями R&M и двумя Corning, подписав номер порта на каждом модуле. Остальные панели достали целиком. Убрав старый шкаф приступаем к сборке нового.



Сборка серверного шкафа, установка панелей и оборудования, кроссировка портов



Сборка шкафов для меня и напарника давно перестала быть проблемой и долгим процессом. У продукции компании CMS есть подробная инструкция и все детали идеально подогнаны. Собрав шкаф и не устанавливая дно, сделаем это в конце, мы подвинули его на место будущей установки и начали заводить кабель. Начали с R&M, поскольку это основная часть линков и сборка панелей проходит быстро. Собрали и установили на свои юниты, предварительно продумав схему размещения в стойке комплектующих и оборудования. Из-за длины кабеля все панели пришлось размещать в нижней части. Далее завели кабель Corning, набрали модули в панель и закрепили на реках. В конце завели телефонию. Установили коммутаторы и ИБП APC с блоком розеток и кабельные организаторы. Старались максимально эргономично разместить все панели для кратчайшего пути подключение патчей и равномерного распределения на порты маршрутизатора. Начали подключать патч-корды согласно записанной документации и укладывать их в кабельные организаторы. В вертикальных опусках использовали дополнительно ленту-липучку. Патч-корды подбирали оптимальной длины и одного производителя, ранее проведенная работа по сортировке пригодилась. Закончив коммутацию проверяем индикацию SFP порта основного маршрутизатора и связь его с другими портами маршрутизаторов. Поскольку работы мы выполняли в выходной день, больше ничего проверить мы не могли. Собрали инструмент, сделали уборку и уехали. Вернулись в понедельник к открытию офиса для контроля запуска и исправления проблем с линиями, если такие возникнут. Всегда приезжаем на запуск, если работы выполнялись в выходной день. Запуск прошел успешно и не одной проблемы не возникло.





Мое имя Святослав (@likemywork), я работаю в компании “DataNetworks”

Похожие статьи

Скрытые камеры

Незаконная установка скрытых систем видеонаблюдения

Рекомендуемые товары

Блок 19″ на 9 розеток, 10А, с индикатором, черный, 1U, без шнура, разъём С14

Производитель: Kingda Страна: Китай ..

833.00грн 925.00грн

Установка сервера в стойку: пошаговая установка

Корпус сервера разработан с учетом возможности его установки в стойку. Со временем в отрасли были приняты стандарты, упрощающие установку серверных стоек для всех. Это особенно важно для тех, кто часто проводит техническое обслуживание или расширяет свои серверные комнаты.

Итак, если вы знаете некоторые из этих стандартов, установить сервер в стойку не составит труда. Изучение передовых методов монтажа серверов важно, потому что вы можете снизить риск повреждения компонентов и обеспечить стабильность.

Перед установкой направляющих или полок

• Ознакомьтесь с размерами вашего сервера и стойки. Прежде всего, вам нужно знать монтируемую ширину, глубину и высоту вашего сервера. После этого убедитесь, что ваш сервер совместим с монтажной шириной, глубиной и высотой вашей стойки.
  Короче говоря, высота измеряется в единицах стойки, что равно трем отверстиям в стойке. Ширина обычно составляет 19 дюймов, исключений из этого стандарта очень мало. Глубина является наиболее изменяемым параметром серверных стоек и монтажного оборудования, поэтому направляющие и полки обычно имеют регулируемую глубину.
• Если ваш сервер несовместим с вашей стойкой, найдите подходящий адаптер. Ваш полноразмерный сервер не будет установлен в стойку с 2 опорами без комплекта адаптера или комплекта направляющих для 2 или 4 опор. Адаптеры также могут помочь, когда ваше оборудование недостаточно широко для вашей стойки или слишком глубоко/недостаточно глубоко.
• Знайте, какие отверстия есть в вашей серверной стойке. Ваша стойка будет иметь резьбовые, нерезьбовые или квадратные отверстия. Если вы используете рейку или полку без инструментов, они, скорее всего, будут работать только со стойкой с квадратными отверстиями. Если вы пытаетесь прикрепить рейку с резьбовыми отверстиями к стойке с квадратными отверстиями, вам необходимо сначала установить закладные гайки.
• Отрегулируйте полки или направляющие серверной стойки по глубине. Многие рельсы и полки, выпущенные в последние несколько лет, имеют регулируемую глубину. В отличие от нерегулируемого монтажного оборудования, они имеют скользящий механизм, который позволяет точно подобрать размер для вашего сервера. Вам нужно будет сдвинуть задний кронштейн по внешнему кронштейну направляющей или полки, чтобы отрегулировать глубину установки.

Установка сервера в стойку

Установите серверную направляющую или полку в стойку. После того, как ваша глубина отрегулирована, вы сможете установить рельсы и полки. В зависимости от типа отверстия вашей стойки и механизма крепления оборудования инструкции будут различаться. Здесь мы приведем ссылки на инструкции по монтажу с резьбовым, безинструментальным и квадратным отверстием с вариантами закладной гайки.

Установите внутреннюю направляющую в сервер с помощью винтов с буртиком (для направляющих, предназначенных для серверов) . Рельсы, специально предназначенные для работы с такими серверами, как HP и Dell, будут иметь винты с буртиком. Они торчат по бокам серверов и выглядят как маленькие ручки. Они прикрепляются к прорези j серверной направляющей, чтобы зафиксировать ее на месте и сделать так, чтобы сверху или снизу сервера не было металла.

Установите сервер в стойку . Если вы используете специальную направляющую для сервера, вы должны сопоставить внутренние направляющие на вашем сервере с внешними направляющими, установленными на стойке, и вставить их внутрь. Если вы используете универсальную направляющую, вы не будете ничего устанавливать в серверное шасси. и сможет скользить его по рельсу.

Установите винт с накатанной головкой, если используется совместимый сервер . Универсальные направляющие поставляются с опорой для винтов с накатанной головкой, которые фиксируют сервер в среднем отверстии стойки. Не все серверные корпуса поддерживают винты с накатанной головкой, но если они есть, рекомендуется их использовать.

Дополнительные соображения перед установкой

Мы рассмотрели основы до сих пор, но предварительное планирование перед первой установкой является важной частью настройки серверов. Последнее, что вам нужно, — это инвестировать сотни долларов в установку, которая не будет адекватной, когда вы расширитесь в будущем.

Существуют способы защитить вашу серверную стойку от будущего, например, убедиться, что есть место для установки PDU, укладки кабелей и KVM. Вы также можете рассмотреть возможность покупки исключительно универсальных направляющих, чтобы в будущем вы могли легко заменять оборудование.

Укладка кабелей будет приобретать все большее значение по мере добавления в стойку дополнительного оборудования. Горизонтальные и вертикальные планки для укладки кабелей — лучшие аксессуары для поддержания порядка кабелей. Кабели спускаются по горизонтальным стержням до тех пор, пока они не выходят или не входят в пункт назначения через вертикальные стержни. Существует множество различных методов управления кабелями, но это общая идея.

Полноценные KVM могут переключаться между выводами дисплея на нескольких серверах. Эта функция является обязательной в зависимости от размера вашей серверной комнаты. Даже если ваша установка имеет только один выход, есть 1-портовые KVM-консоли, которые помещаются в стойку высотой 1U. Это может сделать всю вашу стойку автономной установкой без необходимости использования внешних дисплеев или клавиатур.

Наконец, вы должны оставить место для установки PDU . Они могут быть установлены в передней или задней части стойки и обеспечивать питание всей стойки. Они помогают дополнительно консолидировать кабели, но неизбежно занимают место в стойке. Вы можете либо оставить свободное место для их установки, либо установить их с помощью адаптера для крепления кнопок на панели управления кабелями.





Резюме

Как спланировать установку серверной стойки | Руководство по компоновке шкафа

Стойки для серверов предназначены для одной цели — обеспечить простой и безопасный способ размещения ИТ-серверов и связанных с ними сетевых устройств. Большинство организаций будут иметь по крайней мере одну серверную стойку, и проблема для многих сегодня заключается в том, как расширить существующую установку, чтобы воспользоваться преимуществами новых серверных технологий.

Многие проблемы, с которыми мы сталкиваемся при аудите серверных, связаны либо с плохо спланированной первоначальной установкой, либо с ее быстрым ростом. Для последних важнее скорость включения и использования нового сервера, чем внешний вид помещения и стойки. Такой подход может быть приемлемым для некоторых организаций, особенно для тех, у которых нет клиентских серверных мощностей, но такая практика может снизить устойчивость ИТ и привести к потенциальным проблемам.

Итак, как лучше организовать серверную стойку и управлять ею?

Контрольный список установки и компоновки серверной стойки

Следующий общий контрольный список охватывает основные вопросы планирования серверной комнаты и установки стойки:

1. Размеры стойки Какой размер стойки вам нужен?
2. Расположение: Где разместить стойку в серверной?
3. Охлаждение и вентиляция: как охлаждать оборудование в стойке?
4. Здоровье и безопасность: Существуют ли какие-либо последствия для безопасной работы?
5. Схема стойки: как разместить сервер и ИТ-оборудование в стойке?
6. Прокладка кабелей: Как лучше всего управлять сетевыми кабелями?
7. Электрическая мощность: как установить PDU и защиту резервного питания ИБП?
8. Пожаротушение: нужна ли мне система пожаротушения?
9. Контроль температуры: нужна ли мне система мониторинга на уровне комнаты или стойки?
10. Безопасность: как предотвратить несанкционированный доступ к моим серверам и ИТ-сети?

Направляющую также можно использовать для стоек домашней сети.

Размеры стеллажа

Стеллажи доступны в нескольких комбинациях высоты, ширины и глубины. Высота измеряется в U, где 1 = 1,75 дюйма или 44,45 мм. Все устройства для монтажа в стойку имеют соответствующую высоту U, что позволяет легко рассчитать общую высоту U, необходимую для стойки или шкафа. Типичные размеры стойки варьируются от 2U (для небольшого шкафа данных) до 47U для серверной стойки типа центра обработки данных.

Стойки для устройств шириной 19 дюймов. Глубина стеллажа с боковыми панелями и дверцами может быть больше, т.е. 600 и 800 мм — наиболее распространенная ширина. Глубина может варьироваться от 400 до 1200 мм. Выбор правильной глубины важен для обеспечения того, чтобы все, что вы хотите положить в стойку, поместилось. Это не всегда так просто, как кажется, поскольку пространство в задней части устройства должно учитывать изгибы радиуса питания и сетевого кабеля.

Расположение стойки

При выборе стойки для серверной комнаты или центра обработки данных необходимо учитывать, где она будет размещена в комнате. Стойка должна быть достаточно большой, чтобы вместить все ваше ИТ-оборудование, но также должна соответствовать размеру комнаты. Спереди, сзади, по бокам и сверху стойки должно быть достаточно места для потока охлаждающего воздуха и доступа инженеров. Эмпирическое правило заключается в том, чтобы допустить до 6 стандартных плиток пола (600 × 600 мм) в качестве места для размещения серверной стойки.

Стойки и шкафы для серверов не следует устанавливать под кондиционером или слишком близко к нему в случае протечки воды или проблем с каплями. Эти проблемы могут возникнуть, если система кондиционирования воздуха неправильно спроектирована и не регулярно обслуживается, или если в окружающей среде происходят внезапные изменения, с которыми система не была рассчитана.

Охлаждение и вентиляция стойки

Стойки не следует размещать в уже теплых зонах (или пустотах) серверной комнаты. Не все серверные комнаты одинаковые или прямоугольные. Часто встречаются Г-образные помещения с боковыми мастерскими и помещениями для подготовки к ИТ. В помещении могут быть другие препятствия для воздушного потока, включая колонны, «сброшенную» упаковку из других установок и/или комнатные серверы, имеющие двойное назначение в качестве общей области архивирования для документации компании.

Поток воздуха вокруг стойки не должен ограничиваться, а общее качество воздуха и влажность должны быть «приемлемыми» и/или регулироваться. Что значит приемлемо? В любом случае в помещении будет содержаться пыль и твердые частицы, которые будут циркулировать в помещении и попадать в ИТ-оборудование. Если качество воздуха недостаточно хорошее для всех, кто работает в помещении, есть большая вероятность, что это в конечном итоге приведет к повреждению или сбоям в работе ИТ-сервера.

Вопросы охраны труда и техники безопасности

Существует очевидная польза для здоровья и безопасности от использования серверной стойки для удаления ИТ-серверов, кабелей и даже систем ИБП с общей площади пола, где они потенциально опасны. Это может быть несколько сведено на нет, если установка в стойке беспорядочно «растет» из-за соединения ИТ-кабелей между стойками и мало внимания уделяется заполнению стойки и компоновке.

Следует также учитывать размер и вес устройств, которые будут размещаться в серверной стойке. Любые устройства, установленные в серверную стойку, потребуют ручной обработки, а для высоких стоек — работы на высоте. Любой инженер или лицо, которому поручено заполнять или управлять оборудованием в серверных шкафах и стойках, должны пройти соответствующую подготовку по охране труда и технике безопасности, а также оборудование, включая тележки и поднятые платформы, для выполнения этой работы. Также может потребоваться оценка рисков и формулировки методов (RAMS) для выполнения требуемых задач.

Небольшие устройства для монтажа в стойку можно монтировать непосредственно на стойку стойки с помощью закладных гаек и аппаратных проушин. В более крупных устройствах будут использоваться выдвижные направляющие, размер которых соответствует глубине стойки и весу. Следует соблюдать осторожность с точки зрения вылета и центра баланса стойки. Тяжелый выдвижной лоток для ИБП в верхней части стойки может сделать стойку «тяжелой» сверху, что может привести к «опрокидыванию». Для более тяжелых весов в стойке могут потребоваться фиксированные полки; они также могут быть полезны для ИТ-устройств, которые не могут быть легко установлены в стойку.

Компоновка серверной стойки

В большинстве организаций есть список активов, и каждое устройство в серверной стойке будет иметь свою модель SKU и серийный номер. Эти три элемента информации вместе с описанием, датой установки и датами обслуживания могут быть записаны в электронную таблицу управления стойкой. Другие рекомендуемые дополнительные столбцы включают потребляемую мощность и тепловыделение или КПД, подключения ИБП (источник бесперебойного питания) и PDU (блок распределения питания). Затем документ сохраняется, когда оборудование добавляется или удаляется и/или обслуживается. Электронная таблица должна охватывать всю установку серверной комнаты и каждую стойку или шкаф в ней.

Тепло может и будет накапливаться в серверной стойке, и использование управляемого подхода позволяет выявить потенциальные «горячие точки», которые можно проверить позже с помощью тепловизионной камеры или контролировать с помощью мониторинга температуры окружающей среды на уровне стойки. Знание мощности нагрузки и рассеивания тепла помогает точно определить размер комнатного кондиционера и управлять воздушным потоком внутри стойки. Лотки вентиляторов и верхние крышки можно использовать для улучшения общего охлаждения и вентиляции.

При компоновке следует учитывать плотность стойки. Чем больше «свободного пространства» в серверной стойке, тем больше места для воздушного потока. Между серверами и ИТ-устройствами можно оставить вертикальное пространство для охлаждения. Чувствительные к теплу устройства, в том числе батареи ИБП, можно размещать в нижней части серверной стойки, чтобы горячий воздух поднимался вверх. Более тяжелые устройства также лучше размещать в нижней части стойки.

В идеале оборудование должно быть логически сгруппировано для простоты управления и доступа к розеткам, розеткам и портам, будь то питание или сеть. В идеале в пределах среднего и верхнего уровня стойки.

Сетевые кабели, патч-панели и коммутаторы

Хорошо спланированная и выполненная компоновка серверной стойки — это произведение искусства. В хорошей разводке кабелей используется соответствующая организация кабелей и маркировка, чтобы можно было легко идентифицировать как силовые, так и сетевые кабели. Кабель должен быть помечен на обоих концах для облегчения идентификации, а не посередине. В системе разводки и управления кабелями должны быть предусмотрены условия для будущей работы, будь то ее добавления или удаления. Нет ничего хуже, чем пытаться отследить конец кабеля и определить правильное устройство для отключения в действующей сети.

Тщательный подход к прокладке кабелей также помогает, когда есть проблемы, которые необходимо решить в серверной стойке. Становится проще отслеживать шнуры питания и то, какой PDU питается от какого устройства, или какой ИТ-кабель подключен к какому маршрутизатору или порту KVM-переключателя. Простота доступа так же важна, как и удобный доступ. Если есть переключатель KVM, он должен быть на нужной высоте, чтобы человек мог его использовать.

Несмотря на то, что требования к прокладке кабелей для установки в одну стойку не требуют особого внимания, при наличии двух или более стоек сложность установки возрастает. Следует подумать об использовании патч-панелей, которые позволяют использовать более крупные коммутаторы и более широкое использование портов. Несмотря на то, что они могут увеличить расходы и занять место в стойке, коммутационные панели помогают упростить управление кабелями в стойке, особенно при наличии нескольких стоек.
Недостатком является необходимость прокладки кабелей между стойками, и для решения этой проблемы может быть проще установить Ethernet-коммутатор в каждую стойку. Использование отдельных коммутаторов сокращает прокладку кабелей между стойками и требования к пространству внутри них. Потенциально использование коммутаторов на уровне стойки также может уменьшить количество единых точек отказа.

Электропитание и резервное питание

Каждому устройству в серверной стойке требуется электропитание, и обычно оно подключается к PDU. PDU может быть установлен либо горизонтально (маленькие стойки), либо вертикально (большие стойки). PDU может контролироваться удаленно через IP-сеть и предоставлять опции для измерения мощности кВтч на уровне PDU или на уровне выхода и удаленной загрузки.

Каждый PDU должен питаться от источника бесперебойного питания. ИБП можно установить в каждой серверной стойке (децентрализованная защита электропитания) или в качестве централизованного плана защиты электропитания на уровне помещения. В последнем случае устанавливается более крупный ИБП для поддержки распределительного щита в помещении и критически важных цепей питания, включая питание стоек, а также охлаждения, освещения и любых других критических цепей инфраструктуры.

Важным моментом здесь является наличие надежного плана защиты электропитания для поддержки развертывания стойки как в первый день, так и для будущего расширения.

Установка силовых и сетевых кабелей

Стойки обычно располагаются в центре комнаты. При наличии фальшпола его можно использовать для прокладки силовых и сетевых кабелей к каждой стойке. Однако должно быть четкое разделение между кабелями и экранированными кабелями.

В качестве альтернативы можно снова использовать подвесные кабельные лотки с разделением силовых и ИТ-кабелей и точками ввода сверху вниз в серверные шкафы. При наличии подвесного потолка для этой цели иногда используют пустоту. Однако это не идеально, и любая потолочная плитка должна быть соответствующим образом герметизирована, чтобы не допустить ухудшения конструкции системы охлаждения и/или пожаротушения.

Система пожаротушения

Спрос на электроэнергию в серверных стойках продолжает расти. 3–5 кВт — это среднее значение, а при более высокой плотности вычислений — до 10–15 кВт. Это представляет собой большое количество тепла, которое может привести к пожару в случае отказа системы охлаждения. Чем больше мощность, потребляемая каждой стойкой, и чем больше количество стоек, тем больше внимания следует уделить пожаротушению на уровне комнаты или стойки и мониторингу окружающей среды. Существует несколько типов комнатных систем пожаротушения, а также внутристойные системы пожаротушения. Каждый из них активируется с использованием подхода «двойного удара», чтобы обеспечить безопасное обнаружение и работу.

Всегда стоит уточнить у своей страховой компании, требуется ли система пожаротушения.

Дополнительная информация о плотности мощности в стойке: https://datacenterfrontier.com/report-data-center-rack-density-is-rising-and-heading-higher/

Мониторинг температуры на уровне стойки , повышается вероятность перегрева и появления горячих точек внутри серверной стойки. В то время как окружающая среда в помещении может быть стабильной и поддерживаться на уровне 18–25°C, температура внутри стойки может повышаться до 30°C и более в некоторых местах. Это локализованное накопление тепла может привести к высокой частоте неисправностей или отказу оборудования.

Температуру в серверной стойке можно контролировать несколькими способами. Некоторые интеллектуальные PDU могут быть оснащены дополнительными датчиками температуры. Альтернативой является установка системы мониторинга окружающей среды на уровне стойки или помещения, к которой можно подключить несколько цифровых и аналоговых входов и цифровых устройств вывода.

Мониторинг на уровне помещения предоставляет больше возможностей для мониторинга большего количества факторов, включая температуру, влажность, утечку воды и дым, а также обнаружение движения и даже контроль доступа к серверной стойке.

Безопасность и контроль доступа

Контроль доступа на уровне стойки может обеспечить дополнительную безопасность установки и предотвратить несанкционированный доступ. Как минимум серверная должна подпадать под систему контроля доступа в здание. Каждый уровень стеллажа также может управляться системой контроля доступа, если установлены соответствующий замок и ручка.
Они могут управляться беспроводным способом, подключенным к системе контроля доступа, и разрешать/запрещать доступ с помощью карты или мобильного токена или удаленной авторизации через IP-сеть. Дополнительные соображения безопасности в помещении могут включать в себя камеры видеонаблюдения и обнаружения движения.

Для установок промышленного или морского типа может потребоваться дополнительное рассмотрение. На промышленных объектах могут потребоваться пылевые фильтры и более высокий класс защиты IP. Для бортовых серверных стоек морского типа может потребоваться поворотно-откидная рама. Следует также отметить, что большинство производителей стеллажей и их партнеры могут предоставить нестандартные металлоконструкции и окраску для индивидуальных проектов.

Резюме

Независимо от того, строите ли вы новую серверную комнату или расширяете существующий центр обработки данных, при планировании установки в стойку всегда рекомендуется вернуться к основным принципам. Плотность мощности в стойках увеличивается, а достижения в области IoT, Edge и 5G могут привести к более широкому использованию стоек и шкафов для серверов на территории предприятия в будущем. Поэтому важно обеспечить документирование, маркировку и планирование развертывания вашей стойки и оборудования, размещенного в шкафах. Подобные рациональные методы гарантируют, что в будущем будет проще управлять устройствами, монтируемыми в стойку, и планировать добавление и обновление оборудования.

Установка шкафов данных и серверных стоек

• Вам надоело смотреть на беспорядочное сетевое оборудование или вы были разочарованы тем, что предыдущие подрядчики оставляли беспорядок кабелей в вашем доме или офисе?
• Вы хотите хранить все свое оборудование в безопасном месте, чтобы его нельзя было взломать?
• Есть ли у вас существующий шкаф данных, который необходимо очистить?

Мы точно сможем помочь!

Рейтинг клиентов: 5/5 на основе 290 отзывов

1300 553 166

или заполните нашу онлайн-форму сегодня, чтобы назначить встречу с местным ИТ-специалистом

Зачем вам нужен шкаф данных или серверная стойка

Шкаф данных (также известный как серверная стойка) — это физический шкаф, установленный на полу или стене для хранения сетевых устройств и оборудования, такого как:

• Сетевые коммутаторы и коммутационные панели
• Модемы и маршрутизаторы NBN
• Оптоволоконное интернет-оборудование.
• Стоечные сетевые устройства хранения данных (NAS)
• Стоечные источники бесперебойного питания (ИБП)
• Серверы, настольные компьютеры, ноутбуки и мониторы
• Аудиовизуальное оборудование (например, усилители SONOS)
• Системы видеонаблюдения (например, видеорегистраторы)
• Распределение электроэнергии
• Беспроводное оборудование

Шкафы данных идеально подходят для домов и предприятий со сложными сетями или большим количеством оборудования, которое необходимо хранить и легко управлять. Они бывают разных размеров, поэтому важно использовать профессионального установщика, такого как Computer Cures, чтобы убедиться, что вы получите правильную рекомендацию и профессиональную установку для удовлетворения ваших текущих и будущих потребностей.

Преимущества профессионально установленного шкафа данных

В вашем офисе

• Легко добавлять, ремонтировать и заменять оборудование (включая сетевые устройства, такие как точки доступа Wi-Fi, коммутаторы, брандмауэры) по мере роста вашего бизнеса или изменения технологий.
• Повышенная безопасность и производительность, поскольку серверная стойка полностью запирается с улучшенным воздушным потоком.
• Интернет-соединения бизнес-класса, такие как оптоволоконный Интернет, могут быть подключены непосредственно к вашей серверной стойке, а разъемы Ethernet могут быть подключены непосредственно к серверной стойке через коммутационную панель, что упрощает подключение офисного оборудования к сети.

 В вашем доме

• Визуально привлекательный способ хранения всего вашего оборудования в одном центральном запираемом месте, с маркировкой и простым управлением.
• Легко добавлять и настраивать оборудование в будущем.
• Может устанавливаться на чердаках, в гаражах, сараях, кабинетах, под лестницей и т. д.
• Возможность обеспечить дополнительное охлаждение (с помощью комплектов охлаждающих вентиляторов) для вашего оборудования

1300 553 166

или заполните нашу онлайн-форму сегодня, чтобы назначить встречу с местным ИТ-специалистом

Установка шкафа данных

Computer Cures каждую неделю устанавливает 2-3 новых серверных шкафа различных размеров для клиентов, и мы работаем как с домашними, так и с корпоративными клиентами.

Оценка и планирование новых серверных шкафов

Сначала мы посещаем ваш дом или офис и проводим аудит сети и серверного шкафа. Это включает в себя изучение структуры вашей собственности и определение наилучшего положения и размера шкафа данных; для домашней установки это может включать настенный монтаж в кабинете, гараже, размещение на чердаке или в другом нестандартном месте.

Затем мы обсудим ваши текущие и будущие потребности в сети и Wi-Fi и примем к сведению ваше существующее оборудование, которое может включать в себя оборудование для видеонаблюдения / видеонаблюдения, модем NBN, сетевые коммутаторы и другое оборудование.

На основании этой оценки мы предоставляем рекомендацию по шкафу данных, включая план проекта по установке.

Оценка существующих серверных шкафов

Непрофессионально установленные шкафы данных могут быть опасны. Если есть электрические кабели под напряжением, кабели, не соответствующие профессиональным стандартам, или размещенное в них избыточное оборудование, это может быть потенциальной опасностью пожара. Если кабели выглядят как запутанные спагетти, техническому специалисту довольно сложно найти и диагностировать неисправности оборудования или сети.

Очень важно решить эти проблемы как можно раньше, так как устранение аппаратных сбоев в грязной стойке может стать довольно дорогим, особенно если нет сетевой схемы или маркировки.

Наши квалифицированные сетевые инженеры посетят и оценят ваш существующий шкаф данных и дадут вам рекомендации по наилучшему плану действий. Это может включать в себя полную очистку кабелей, удаление устаревшего и ненужного оборудования, маркировку всего существующего оборудования, устранение неисправностей проводки и оптимизацию вашей серверной стойки.

1300 553 166

или заполните нашу онлайн-форму сегодня, чтобы назначить встречу с местным ИТ-специалистом получили короткое уведомление о перемещении помещения, они вызвали нас, чтобы убедиться, что их оборудование и сеть быстро заработали после переезда. Установили полноразмерный серверный шкаф и услуги, в которые вошли:

• Патч-панель
• Маршрутизатор
• Переключатель
• Управление кабелями
• Кабели
• Соединение NBN
• Резервное копирование 4G
• Wi-Fi
• Synology NAS
, 12 отсеков
• Пользовательское охлаждение
• ИБП
• Гибкая полка
• Конфигурация сети
• Установка принтера
• Конфигурация рабочего стола

Безопасный настенный шкаф данных и сетевой проект

В рамках переоборудования нового офиса для кабинета психолога мы установили небольшой запираемый настенный шкаф данных с беспроводным подключением NBN по всему офисному зданию (беспроводные устройства на крыше) и индивидуальной конфигурацией сети.

Профессионально установленные шкафы данных для дома или офиса

Не рискуйте самостоятельно устанавливать шкаф данных или серверную стойку. Защитите самое важное с помощью высококачественной установки профессионального уровня, созданной специально для вашего дома или бизнеса. Поговорите с квалифицированными сетевыми инженерами в Computer Cures на 1300 553 166 сегодня.

1300 553 166

или заполните нашу онлайн-форму сегодня, чтобы назначить встречу с местным ИТ-специалистом

25 шагов по установке новых стоек для серверов

Поиск

• 16 мая 2022 г.

Почти каждому предприятию требуется как минимум одна серверная стойка для размещения сетевого оборудования, а некоторым предприятиям может потребоваться несколько. Однако, если вы или кто-то из вашей команды не имеете опыта работы с центром обработки данных, установка стоек для серверов может быть затруднена.

Мы составили это пошаговое руководство, чтобы помочь вам в этом процессе. Шаги могут немного различаться в зависимости от марки и типа выбранной вами стойки (например, стойки с двумя опорами или стойки с четырьмя опорами), но в целом эти шаги следует применять ко всем. Если вы столкнетесь с ситуацией, которая здесь не рассматривается, вы можете найти инструкции производителя для конкретной стойки.

Некоторые из этих шагов могут выполняться не по порядку, но мы рекомендуем выполнять их в указанном порядке. Решите, как вы собираетесь расположить свое оборудование, прежде чем планировать, например, вентиляцию, потому что последняя может измениться в зависимости от изменений в первой.

1. Измерьте размеры всего оборудования, которое вы будете хранить в новой стойке.
2. Определите, какого размера должна быть стойка.
3. Решите, нужна ли вам одна стойка или несколько стоек.
4. Дважды проверьте, достаточно ли места для установки новой стойки. Не забудьте встроить буфер, чтобы обеспечить достаточно места для воздушного потока спереди, по бокам и сзади стойки.
5. Решите, как вы хотите расположить оборудование в стойке.
6. Придумайте план охлаждения и вентиляции.
7. Разработать систему контроля температуры.
8. В зависимости от ваших потребностей вы можете использовать мониторинг температуры на уровне комнаты или стойки.
9. Думая о пространстве, охлаждении, питании и других требованиях, спланируйте возможное расширение в будущем.
10. Выберите план прокладки кабелей.
11. Выберите блок распределения питания (PDU), который может обеспечить достаточное питание для каждой единицы оборудования в стойке.
12. Помните о безопасности. Старайтесь предвидеть любые опасности, которые могут повлиять на рабочих в этом районе. В некоторых случаях также неплохо иметь план на случай возникновения пожара.
13. Решение проблем безопасности. Если вы обеспокоены несанкционированным доступом к вашим серверам и сети, устраните все недочеты перед установкой нового оборудования, что только усложнит ситуацию и сделает ее рискованной.
14. Закажите стойку на основе ваших спецификаций. На самом деле, вы, возможно, уже заказали стойку несколько шагов назад. Однако, по возможности, выполните как можно больше шагов планирования, прежде чем размещать заказ. Таким образом, если в процессе планирования вам покажется, что что-то не работает, вам не придется сталкиваться с трудностями, связанными с возвратом и повторным заказом различных расходных материалов.
15. Проверьте список аппаратного обеспечения, входящего в комплект вашей стойки. Большинство производителей включают в себя все винты, гайки и шайбы, которые вам понадобятся, но никогда не помешает быть готовым к некоторым дополнениям, если вы знаете, какие виды покупать.
16. Убедитесь, что у вас есть все необходимые инструменты. Если вы заранее знаете, какое оборудование включено или нет, вы можете собрать свои инструменты и подготовить их к установке в день прибытия вашей стойки. Если вам придется ждать и неожиданно заказывать новые инструменты после прибытия вашей стойки, это значительно замедлит процесс установки. Поэтому, если вы сомневаетесь, дайте себе достаточно времени, чтобы заказать инструменты и детали, которые вы, возможно, не планировали.
17. Выберите безопасный способ перемещения стойки. В то время как некоторые стойки поставляются в виде частей, которые можно легко перемещать и собирать на месте, другие поставляются полностью собранными. Если на вашем складе появляется полностью собранный стеллаж, есть ли у вас оборудование для его безопасного перемещения? Имейте в виду, что стандартная складская техника, такая как вилочные погрузчики, не предназначена для перемещения по узким коридорам вашего здания и точного маневрирования в проходах с дорогостоящим сетевым оборудованием. Попытка переместить вашу стойку с помощью вилочного погрузчика может привести к невероятному повреждению имущества вашей организации. Гораздо безопаснее (и часто более рентабельно) использовать устройство для перемещения серверов, предназначенное для перемещения хрупких серверных стоек и электронного оборудования. Если у вас нет устройства для подъема серверов, вы всегда можете арендовать его у ServerLIFT, а затем вернуть его после завершения установки серверной стойки.
18. Если ваша стойка не была предварительно собрана, вам придется собрать ее самостоятельно. К счастью, фактическая сборка обычно несложна и может быть выполнена с помощью инструкции по эксплуатации, прилагаемой к вашей стойке. После завершения сборки вы можете приступить к настройке и запуску вашей системы.
19. Установите коммутатор на направляющие стойки. Обычно прилагается диаграмма, показывающая, как именно это делается.
20. Отключите питание всех подключенных устройств, чтобы не повредить компьютеры. Полностью отключите питание каждого устройства перед отключением от сети.
21. Подключите консоль к коммутатору, используя доступные порты.
22. Подключите каждый компьютер к коммутатору.
23. Включите питание системы. В стойке может быть монитор; убедитесь, что это питание также.
24. Большинство компьютеров распознают новые коммутаторы и автоматически загружают необходимые драйверы.
25. Отсюда вы можете настраивать свою систему по своему усмотрению!

Загрузите наш удобный контрольный список для установки серверной стойки.

Рекомендуемые сообщения

Технический ЛИФТ

Переезд центра обработки данных и контрольные списки профессиональных грузчиков

Обновлено для 2022 г.: экспоненциальный рост данных является серьезной проблемой для ИТ-индустрии. Каждый день организации сталкиваются с непростой задачей миграции или

Брэндона Бадда. 26 сентября 2022 г.

Технический ЛИФТ

Сосредоточьтесь на провайдере Colo DC — Coresite

В центре Денвера расположены два дата-центра CoreSite: DE1 и DE2. Эти центры обработки данных предоставляют цифровым потребителям

СерверЛИФТ 21 сентября 2022 г.

введите информацию ниже, чтобы загрузить технический документ

Имя

Эл. адрес

введите информацию ниже, чтобы загрузить технический документ

Имя

Эл. адрес

введите информацию ниже, чтобы загрузить технический документ

Имя

Эл. адрес

введите информацию ниже, чтобы загрузить технический документ

Имя

Эл. адрес

введите информацию ниже, чтобы загрузить технический документ

Имя

Эл. адрес

введите информацию ниже, чтобы загрузить технический документ

Имя

Эл. адрес

Установка серверной стойки

во Франклине, Теннесси

Услуги, которые мы предлагаем

Стойка для сервера — жизненно важная часть оборудования в вашем бизнесе, поддерживающая практически все приложения в вашей ИТ-системе. Конструкция вашей сетевой стойки может определить, насколько хорошо будет функционировать ваш сервер и насколько легко вы сможете расширить его функциональные возможности. ProLink Communications занимается проектированием и сборкой серверных шкафов во Франклине, штат Теннесси, чтобы создать лучший шкаф данных для вашего бизнеса. Хотите ли вы расширить шкаф для серверной стойки или вам нужна установка нового серверного шкафа, наша опытная команда разработает идеальную компоновку.

Наша конструкция и сборка серверного шкафа сосредоточены на том, чтобы сделать наиболее эффективную компоновку для ваших потребностей и вашего бюджета сейчас, а также позволить вашей ИТ-системе расти вместе с вашим бизнесом во Франклине, штат Теннесси, в будущем. Мы установим ваш шкаф для серверной стойки в зависимости от планировки вашего бизнеса и типа необходимых вам приложений. Мы также сделаем ваш шкаф данных и сетевую стойку расширяемыми, чтобы вы могли добавлять больше приложений, больше пользователей и больше устройств по мере роста. Установка вашего серверного шкафа будет тщательно продумана и организована, чтобы вы могли легко расширить структуру. Серверную стойку также можно легко обслуживать, если у вас возникнут какие-либо проблемы.

Мы гордимся тем, что предлагаем лучший дизайн и сборку серверного шкафа во Франклине, штат Теннесси. Благодаря профессиональной установке серверного шкафа и серверной стойке, которую можно расширить, ваша ИТ-система будет постоянно поддерживать ваши операции. Вам не придется беспокоиться о замедлении или простое вашего кабинета данных. Чтобы установить новую сетевую стойку или запланировать техническое обслуживание или расширение, позвоните нам сегодня.

Замкнутая телевизионная система или установка системы видеонаблюдения является важным активом для любого бизнеса. Однако установка видеонаблюдения может быть сложным процессом, а неправильная установка может сделать камеры бесполезными.

Подробнее

Запросить

Прокладка кабеля под землей, в траншеях и бурении или над землей обеспечивает широкий диапазон гибкости вашей системы. Прокладка подземных и воздушных кабелей защищает провода и не мешает им соединять жизненно важные системы.

Подробнее

Запросить

Системы контроля доступа в здание обеспечат безопасность ваших сотрудников и имущества. Prolink Communications обеспечивает установку системы контроля доступа во Франклине, штат Теннесси, для предприятий всех типов и размеров. Дверные домофоны можно легко установить несколькими способами, обеспечивая вам и вашим сотрудникам безопасный доступ и не допуская проникновения злоумышленников.

Подробнее

Запросить

Видеосети внедряются сейчас чаще, чем когда-либо, для самых разных потребностей и в самых разных сферах бизнеса. Prolink Communications выполняет настройку и установку во Франклине, штат Теннесси, видеосетевых кабелей всех типов.

Подробнее

Запросить

РЕШЕНИЯ ДЛЯ ВНУТРЕННИХ И ВНЕШНИХ ПРЕДПРИЯТИЙ
• Воздушная/воздушная прокладка кабелей
• Подземная прокладка кабелей, рытье траншей и бурение
• Сращивание оптоволокна и меди
• Колонковые буры и кабелепровод

Все наружные кабели должным образом заземлены, чтобы удары молнии/скачки напряжения не повредили внутреннее оборудование.

Подробнее

Запросить

Ремонт и обслуживание неуправляемой серверной обходится дороже. Запутанная и неорганизованная кабельная разводка часто приводит к отказу оборудования, отнимает драгоценное время на отслеживание во время ремонта, что приводит к ненужным простоям и деньгам.

Подробнее

Запросить

Ремонт и обслуживание неуправляемой серверной обходится дороже. Запутанная и неорганизованная кабельная разводка часто приводит к отказу оборудования, отнимает драгоценное время на отслеживание во время ремонта, что приводит к ненужным простоям и деньгам.

Подробнее

Запросить

У вас есть удаленное здание или склад, и вы не хотите рыть траншеи? PROLINK может спроектировать и установить точное решение беспроводной локальной сети или точка-точка для ваших конкретных потребностей, которое будет масштабируемым, мобильным и безопасным.

Подробнее

Запросить

Беспроводная локальная сеть или беспроводная локальная сеть обеспечивает подключение устройств в фиксированной области и дает им доступ к быстрому и надежному Интернету. Эти сети могут охватывать ограниченную территорию в доме и обеспечивать доступ для устройств семьи, или они могут охватывать гораздо большую территорию, такую ​​как бизнес, школа или университет, или даже поезд или план

Подробнее

Запросить

Вы переросли свою сеть? PROLINK спроектирует и установит сети, встроенные в вашу новую или существующую систему данных.

У вас есть удаленное здание или склад, и вы не хотите рыть траншеи? PROLINK может спроектировать и установить точное решение беспроводной локальной сети или точка-точка для ваших конкретных потребностей, которое будет масштабируемым, мобильным и безопасным.

Свяжитесь с PROLINK для вашего индивидуального сетевого решения. Мы предлагаем бесплатный анализ потребностей и первичную консультацию.

Подробнее

Запросить

Ремонт и обслуживание неуправляемой серверной обходится дороже. Запутанная и неорганизованная кабельная разводка часто приводит к отказу оборудования, отнимает драгоценное время на отслеживание во время ремонта, что приводит к ненужным простоям и деньгам.

• КОММУТАЦИОННЫЕ ПАНЕЛИ
• КОНСТРУКЦИЯ И СБОРКА ШКАФА
• ПРОВОДКА

Подробнее

Запросить

Независимо от того, обеспечивает ли ваша магистральная система взаимосвязь между вашими коммуникационными узлами или расширяется между зданиями, PROLINK спроектирует и установит систему, которая обеспечит поддержку и защиту, а также обеспечит доступ к вашей кабельной инфраструктуре. Позвольте Prolink быть вашими установщиками оптоволокна в Нэшвилле, штат Теннесси, и близлежащих городах.

Подробнее

Запросить

Установка стоек для серверов | Последние сообщения в блоге

Стойки для серверов являются неотъемлемой частью любого центра обработки данных. Но независимо от того, являетесь ли вы небольшим предприятием с одной стойкой или крупной компанией с десятками, жизненно важно тщательно спланировать установку своих стоек. Это не только обеспечивает бесперебойную работу сейчас, но и помогает оправдать ваши инвестиции в технологии в будущем.

При выборе способа установки серверной стойки необходимо учитывать ряд факторов. К ним относятся физическое расположение и связанные с ним требования, такие как охлаждение и электропитание, а также тип стойки и кабели.

1.   Выбор площадки

Первый шаг – решить, куда будет помещена ваша стойка.

В крупных центрах обработки данных это не такая большая проблема. У вас уже должна быть система, которая помогает определить, куда нужно поставить серверные стойки.

Однако в малом и среднем бизнесе необходимо выбрать подходящее помещение. Серверы обычно содержат конфиденциальные данные компании, поэтому в соответствии с GDPR запираемая дверь с минимальным доступом является обязательной. Также лучше выбрать комнату без окон. Если это невозможно, установите матовое стекло, чтобы никто не мог заглянуть внутрь.

Серверы, как правило, производят шум и тепло, поэтому ваша серверная не будет пригодной для работы офисной средой. Вы можете предоставить стол и стул для техников, когда им необходимо получить доступ к системам, но вы не можете ожидать, что люди будут работать там все время. Это также снижает риск случайных ударов и повреждений оборудования.

Мы уже упоминали тепло, и в зависимости от размера вашей установки вам может понадобиться стратегия, чтобы справиться с этим. По крайней мере, это может означать вытяжной вентилятор, но для более крупных установок вам придется серьезно подумать об установке или модернизации кондиционера.

2.   Выбор стойки

Большинство серверных стоек представляют собой напольные шкафы. Некоторые производители имеют дверцы спереди и сзади стоек для дополнительной безопасности. Необходимость запирания шкафа зависит от того, кто имеет доступ в помещение, в котором находится сервер.

Двери стойки обычно изготавливаются из материалов, пропускающих воздух.

Наиболее известными производителями серверных стоек являются APC, Datacel и Prism. Выбор поставщика высококачественных серверных стоек будет иметь жизненно важное значение, поскольку в этих стойках будет размещаться жизненно важное оборудование.

Размер требуемой серверной стойки зависит от того, сколько оборудования вам нужно в нее поместить. Помните, что это не только сами серверы; вам нужно оставить место для переключателей, оборудования связи и, возможно, телефонной системы.

Не ограничивайте себя, выбирая шкаф, размер которого соответствует вашим текущим потребностям. Всегда оставляйте место для расширения. Ваш кабинет может показаться слишком большим сейчас, но вы можете быть удивлены, как быстро он заполняется по мере того, как ваш бизнес начинает расти.

Совместимость с вашим оборудованием также важна. Убедитесь, что ваша стойка оснащена направляющими, подходящими для вашего оборудования. Стандартная ширина обычно составляет 600 и 800 мм, поэтому еще раз внимательно проверьте свои требования.

Подумайте, как вы собираетесь занести стойку в комнату. Будет ли он слишком большим, чтобы пройти через дверной проем? Плоский пакет может быть ответом в этих обстоятельствах.

3.   Проверьте температуру

Как мы упоминали ранее, серверы могут сильно нагреваться. Чем больше у вас техники, тем жарче будет в вашей комнате.

Горячие температуры ужасны для серверного оборудования. Головка может сократить срок службы продуктов и вызвать самопроизвольное отключение некоторого оборудования. Хотя серверные стойки предназначены для поддержания циркуляции воздуха, этого недостаточно.

В идеале в вашей серверной должен быть кондиционер, и он должен быть максимально холодным. Ваш кондиционер должен оставаться включенным все время, пока включен сервер. Таким образом, если кондиционер в вашем здании отключается, когда все разошлись по домам, вам нужно будет подумать об автономной системе.



4.   Кабели

Наконец, вы можете обратить внимание на кабели внутри стойки. Здесь есть несколько ключевых моментов.

• Убедитесь, что каждый кабель помечен с обоих концов.
• Следите за тем, чтобы все было чисто и аккуратно.
• Цветовая маркировка проводов для быстрых визуальных подсказок (например, для голоса и данных)

Системы управления кабелями доступны для большинства систем стоек, и вы можете использовать их для аккуратной прокладки кабелей по краям. Это не только выглядит умно и профессионально, но и упрощает устранение неполадок в будущем.



5.   Выбор PDU

Блоки распределения питания (PDU) помогают защитить серверы от скачков напряжения. Они помогают сбалансировать питание всех устройств на вашем сервере. Покупка PDU требует тщательного рассмотрения:

• Проверьте, какой размер вам нужен для вашей серверной стойки, поскольку размеры PDU могут различаться
• Решите, нужен ли вам горизонтальный или вертикальный PDU для серверной стойки
• Определите, сколько розеток вам нужно сейчас и сколько может понадобиться в будущем.
