Распределительные шкафы (ШР). Виды и назначение. Особенности

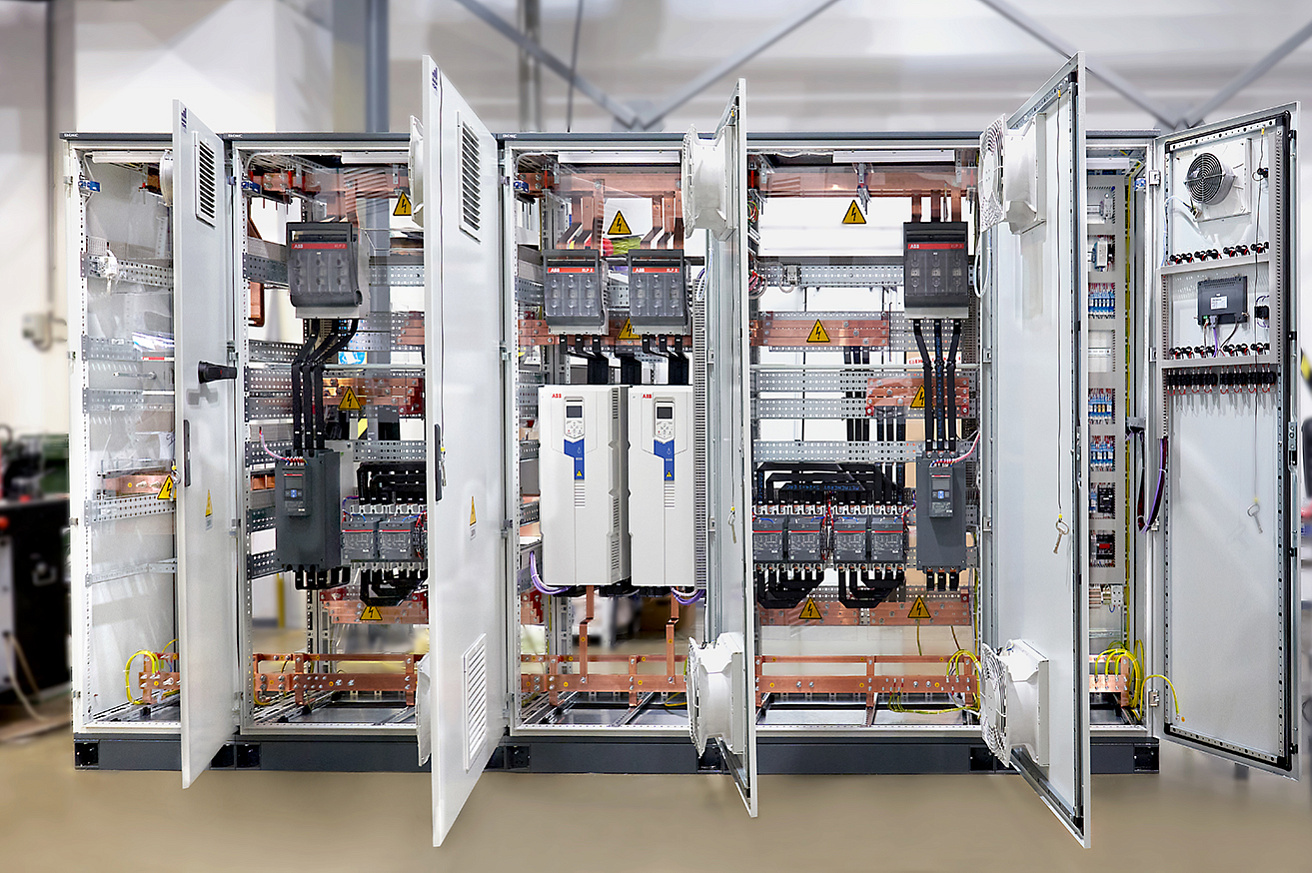

Распределительные шкафы (ШР) в электрике представляют собой специальную конструкцию из металла или пластика, служащую для размещения в ней учетных приборов и коммутационного оборудования. Типовое обозначение этих изделий (ЩУР, СЩ или ЭЩ) используется в зависимости от их исполнения или конкретного предназначения данной модели.
Электрические распределительные шкафы относятся к классу комплектных устройств, применяемых при одно- или 3-хфазном электроснабжении потребителей, рассчитанных на рабочее напряжение до 1000 В. Основное назначение размещаемой в ШР коммутационной аппаратуры – защита линий и подключенных к ним нагрузок от коротких замыканий и перенапряжений.
Кроме того, с их помощью удается распределять линии электроснабжения по потребителям, расположенным в различных частях обслуживаемого объекта (в жилых домах – по этажам, квартирам и комнатам). На промышленных предприятиях такие шкафы выполняют функцию распределения и защиты силовых цепей, питающих станочное, осветительное и вспомогательное оборудование (системы вентиляции, например).
ШР классифицируются по следующим признакам:
- Основное назначение.
- Особенности конструкции.
- Способ монтажа и крепления (установки).
В зависимости от целей, для которых применяется конкретный ШР, все эти изделия подразделяются на следующие типы:
- Вводно-распределительные устройства или ВРУ (бытовые и промышленные).
- Автоматический ввод резервного питания (АВР).
- Групповые распределительные шкафы.
- Специальные боксы для размещения средств автоматики.
- Типовые осветительные щитки.
ВРУ устанавливаются на вводе линии электропитания в здание или на производственный объект. Через них электроэнергия передается и распределяется по конкретным потребителям (осветителям, розеткам или по отдельным образцам станочного оборудования). На ВРУ электропитание подается от ближайшей опоры высоковольтной линии электропередач или же от местного источника напряжения (от трансформаторной подстанции, от дизельного генератора и т.
п.).
Резервные шкафы АВР устанавливаются на особо ответственных объектах, где пропадание электрического питания может угрожать жизни людей (больницы) или на стратегических производствах и объектах. С их помощью обеспечивается мгновенное переключение неисправной линии на резервную ветку местной системы энергоснабжения.
Групповые распределительные шкафы позволяют обслуживать целую группу потребителей, к каждому из которых предъявляются индивидуальные требования. При необходимости обслуживания одного из них отключение всех остальных не приводит к полному обесточиванию данного объекта.
Распределительные боксы с установленными в них средствами автоматики. Это могут быть приборы, управляющие работой систем кондиционирования и вентиляции, а также ПОС, СКУД и подобные им комплексы.
Осветительные щитки – самый распространенный класс ШР из всех рассмотренных ранее. В них собраны и распределены по конкретным потребителям приборы, управляющие включением и выключением осветительного оборудования, например, здания, дома или цеха.
Несмотря на то, что комплектация у различных типов шкафов может сильно отличаться – их основные конструктивные элементы и узлы, как правило, одни и те же. Типовой ЩР состоит из следующих обязательных элементов:
- Корпус-бокс из металла или пластика.
- Вводной силовой автомат (рубильник).
- Прибор учета (электросчетчик).
- Шины распределительные силовые.
- Линейные приборы защиты от КЗ и перегрузок (автоматические выключатели).
В силовых сборных шкафах домов, организаций и производственных подразделений нередко размещаются дополнительные устройства. Это могут быть реле контроля напряжения, токовые реле и трансформаторы, а также силовые контакторы и УЗО (дифференциальные автоматы).
По своей конструкции шкафы имеют несколько исполнений, одно из которых предназначается для бытовых нужд и имеет ограниченный комплект встроенного оборудования. В отличие от них, промышленные шкафы укомплектованы всей необходимой аппаратурой, включая приборы защиты от импульсных перенапряжений.
В соответствие с этим признаком все существующие распределительные шкафы подразделяются на конструкции для наружного размещения и универсальные встроенные боксы.
Наружные применяются для коммутации и защиты кабельных линий, проложенных открыто. Такие шкафы отличаются простотой монтажа, а также легкостью доступа к ним при необходимости обслуживания оборудования.
Их чаще всего размещают на ж/б опорах, на капитальных стенах и на других элементах строительных конструкций. Для защиты размещенных внутри приборов от разрушающего воздействия влаги в этих изделиях предусмотрен повышенный уровень изоляции корпуса.
Встроенные в элементы конструкций боксы устанавливаются в частных домах, а также в административных строениях и подобных им объектах, где электрическая проводка обустроена скрытно. Такие распределительные шкафы монтируются в специальных нишах, в проемах строительных перегородок или других местах, удобных для скрытой установки.
Они хорошо вписываются в любые современные интерьеры. По завершении установки наружу выводится только крышка бокса, декорированная под отделку помещений. При этом сам корпус ШР утоплен в стены и почти не виден для посторонних лиц.
По способу крепления распределительный шкаф может быть навесным и устанавливаемым на пьедестале (напольное исполнение). ШР первого типа имеют в своей конструкции особые «ушки», благодаря которым они надежно закрепляются на стенке на определенной высоте.
Из какого материала делаются ШРРаспределительные шкафы изготавливаются либо на основе качественного пластика, либо из металла. Кроме того, возможен и комбинированный вариант исполнения, при котором стальной корпус бокса изнутри отделывается пластификатором. Чисто пластиковые щиты ценятся больше, чем их металлические аналоги, хотя и уступают им по механической прочности.
В остальном у них отмечаются только положительные стороны:
- Дешевизна.
- Малый вес.
- Удобство монтажа.
- Естественная электрическая защищенность (пластик – хороший диэлектрик).
К «весомым» плюсам пластиковых распределительных изделий также относят возможность отказаться от заземления его корпуса.
В условиях воздействия значительных механических нагрузок потребуются более прочные металлические боксы, что приводит к определенным неудобствам и дополнительным затратам. Оптимальный вариант – комбинированные распределительные шкафы, сочетающие в себе достоинства обоих видов.
Похожие темы:
- Сборка электрощитов. Правила и схема. Этапы сборки
шкафы распределительные для горизонтальных систем отопления от Данфосс
Распределительные узлы TDU.3 Danfoss, а также шкафы с индивидуальным узлом ввода отличаются оптимизированной конструкцией, высоким качеством изготовления и строгим выходным контролем, которые позволяют минимизировать затраты на монтаж и эксплуатацию оборудования.
Тип сортировки: Позиция Наименование Цена Дата
Позиции с 1 по 12 из 116
Показать: 12 24 36 48
Загрузка .
..Показать еще …
Полное руководство по распределительным щитам
Наше руководство по распределительным щитам объясняет, что они из себя представляют, их использование и типы, а также как подключать распределительные щиты.
Данное руководство покупателя содержит обзор распределительных щитов. Мы кратко объясним, что это такое и как они используются, а также какие типы распределительных щитов широко доступны. Мы также обсудим такие аспекты, как электрические пути и отходящие фазы, чтобы помочь вам выбрать лучший распределительный щит для ваших нужд.
Что такое распределительный щит?
Распределительный щит или распределительный щит (РП) является важной частью системы электроснабжения. Его задача состоит в том, чтобы разделить поступающую электроэнергию на несколько вторичных или вспомогательных цепей.
Большую часть времени каждая из этих вторичных цепей будет защищена предохранителем или автоматическим выключателем. В Великобритании подобные распределительные щиты часто называют потребительскими единицами в жилых домах.
Термины «потребительский блок» и «распределительный щит» не являются полностью взаимозаменяемыми. Однако для большинства практических применений они, как правило, означают одно и то же. Распределительные щиты также могут называться панелями, панелями выключателей или просто электрическими панелями.
Распределительный щит или панель выключателя разделяет поступающее электропитание на различные подцепи. Обычно все предохранители, выключатели и другие устройства защиты цепей для этих вторичных цепей размещаются в одном и том же корпусе. Однако не все распределительные щиты обязательно закрыты; некоторые только полузакрытые, а другие остаются открытыми.
Большинство рабочих мест полагаются на распределительный щит для разделения и направления единого источника внешнего питания на несколько меньших цепей по всему зданию. Во многих из этих настроек доски будут закрыты для безопасности. Этот корпус часто называют блоком предохранителей.
Просмотреть все распределительные щиты
В чем разница между потребительским блоком и распределительным щитом?
Покупатели электрических панелей и связанных с ними вспомогательных компонентов часто не понимают разницы между потребительским блоком и распределительным щитом.
Тот факт, что распределительные щиты иногда называют потребительскими щитами, еще больше затуманивает проблему.
На практике, однако, технические различия имеют значение только для определенных покупателей в конкретных случаях использования. В большинстве случаев люди склонны иметь в виду одно и то же, какую бы терминологию они ни использовали.
Короткий ответ: потребительский блок — это разновидность распределительного щита. Другими словами, все потребительские блоки являются распределительными щитами, но не все распределительные щиты являются потребительскими блоками.
Потребительские блоки — это тип панелей, которые чаще всего используются в зданиях в Великобритании. Обычно вы узнаете их по металлическому или пластиковому корпусу, содержащему различные предохранители и выключатели-выключатели . Их можно использовать для изоляции входящего сетевого питания в определенные зоны здания.
В этом смысле потребительский блок — это просто распределительный щит, одобренный как подходящая и безопасная конструкция электрической панели для использования в типичных рабочих условиях.
Для чего используются распределительные щиты?
Будь то наружный распределительный щит, коммерческий распределительный щит или специальный распределительный щит освещения для больших общественных мест, все эти варианты, по сути, выполняют одно и то же. Они берут входящее электрическое соединение, разделяют его по нескольким направлениям и перенаправляют на несколько подцепей.
Это обеспечивает более точное и детализированное управление подачей питания в различные области, включая возможность изолировать и отключать части цепи без полного отключения входящего питания.
Он также обеспечивает дополнительные функции безопасности — обычно предохранители, выключатели и УЗО — которые позволяют более безопасно использовать электропитание. Поскольку каждая ответвленная цепь имеет индивидуальное защитное отключение, вся электрическая система лучше защищена от перегрузок, коротких замыканий и других опасностей.
Типы распределительных щитов
Распределительные щиты потребительских блоков бывают различных распространенных типов.
- Потребительские блоки с главным выключателем считаются одними из самых безопасных и надежных защитных устройств для входящего сетевого питания. Все цепи полностью разделены, и каждая имеет независимую защиту от утечки на землю с помощью АВДТ (автомат защитного отключения с защитой от перегрузки по току) Потребительские блоки
- Dual RCD имеют более низкую защитную способность, но по-прежнему подходят для большинства стандартных применений. Они состоят из двух схемных блоков, каждый из которых защищен одним из пары УЗО (УЗО) выключатели. Они обеспечивают надежную защиту от перегрева и электрического возгорания, а также от случайного прикосновения к проводу под напряжением .
- Потребительские блоки с высокой надежностью чаще используются в больших зданиях, где большое количество подцепей отходит от входящей сети. Они сочетают в себе двойную защиту УЗО с дополнительными АВДТ, которые могут быть добавлены в широком диапазоне гибких конфигураций
Помимо потребительских блоков широко используются различные другие типы электрических щитов и распределительных щитов.
Распределительные щиты типа A и типа B предлагают различные конфигурации шин и различную совместимость с некоторыми устройствами защиты от перегрузки по току (OCPD). При выборе DP для установки в коммерческих или промышленных помещениях правильный тип для использования будет зависеть от соответствия различным кодам и стандартам для конкретного места. Вам также необходимо учитывать такие факторы, как общие условия эксплуатации и факторы окружающей среды, а также любые текущие требования доступности.
Вспомогательный распределительный щит или вспомогательный щит обычно представляет собой меньшую панель выключателей, действующую в качестве вспомогательной по отношению к более крупному распределительному щиту. Опять же, это обеспечивает больший контроль и изоляцию подмножества меньших цепей и выключателей. Типичным примером может быть потребительский блок RCD Incomer, который сам не имеет главного выключателя на борту. Обычно он располагается на большем распределительном щите, который обслуживает вспомогательный щит.
Электрическая фаза
Электрические панели, предназначенные для разделения входящего сетевого питания на несколько меньших цепей, обычно представляют собой однофазные или трехфазные распределительные щиты. Однофазный и трехфазный — это разные способы подключения внешней сети к зданию, и каждый из них имеет свои плюсы и минусы в определенных ситуациях.
Однофазное питание подается по двум проводам, подведенным к электрощиту (щиту предохранителей). При однофазном питании легче сбалансировать электрическую нагрузку в сети, когда есть одновременный запрос от нескольких небольших устройств. Это часто имеет место в бытовых силовых цепях.
3-фазные распределительные щиты имеют 3 или 4 входящих провода и обычно используются в коммерческих и промышленных условиях. Они часто связаны с постоянно используемыми крупными энергоемкими машинами, такими как лифты, Системы HVAC и заводские печи. Трехфазное питание намного эффективнее и стабильнее при работе с более высокими требованиями к устойчивой нагрузке, чем однофазное.
Отводы и размеры распределительных щитов
Количество отводов, указанное на электрическом щите, дает вам четкое представление о том, сколько отдельных подцепей вы можете отвести от него. Или, другими словами, сколько УЗО и других устройств максимальной токовой защиты можно установить на один распределительный щит.
4- или 8-контактные распределительные щиты часто требуются для простого разделения цепей и могут подходить для многих бытовых применений. Эти небольшие блоки предохранителей иногда называют распределительными щитами с одной дверью, поскольку корпуса, в которых они обычно размещаются, относительно малы.
С другой стороны, столь же часто можно увидеть гораздо большее количество путей на более сложных платах и схемах. Панели с двойной дверью, содержащие 12-, 16- и 24-контактные распределительные щиты, часто требуются для зданий или установок с большим количеством ответвленных цепей для питания.
Действительно, модели DP доступны с 72-контактными платами и выше, хотя они обычно необходимы только для полномасштабных промышленных установок и высокотехнологичных коммерческих осветительных установок.
Поставщики распределительных щитов
Сегодня существует множество производителей высококачественных распределительных щитов и поставщиков потребительских блоков. Ведущие бренды, с которыми мы работаем, чтобы поставлять наш широкий ассортимент коммерческих и промышленных электрических панелей, включают ABB, Contactum, Eaton, ETA, Europa, HENSEL, Legrand, Merlin Gerin, Rose, Schneider Electric, Siemens и Spelsberg.
Все вышеперечисленное известно созданием прочных, надежных распределительных устройств и плат предохранителей в соответствии со строгими спецификациями и строгими стандартами безопасности.
Schneider Electric
Просмотр диапазона
Eaton
Просмотр диапазона
HENSEL
Просмотр диапазона
Родственные руководства
Свяжитесь с нами 9010 7
03457 201201
Следуйте за нами по
Мы принимаем
Наши услуги
- Сервисные решения
- Калибровка
- Варианты доставки
- История заказов
- Предложения
- Возвраты
- Расписание заказов
- DesignSpark
Юридический
- 9005 1 Политика в отношении файлов cookie
- Безопасность электронной почты
- Политика конфиденциальности
- Условия веб-сайта
- Условия продажи
О RS
- О нас
- Карьера
- Корпоративная группа
- События
- ESG
- Наши сертификаты
- Весь мир
Birchington Road, Corby, Northants, NN17 9RS, UK Проводка распределительного щита с RCD (однофазное домашнее питание)
Электрическая проводка Установка распределительного щита с УЗО (однофазное домашнее питание от опоры электросети и счетчика энергии до блока потребителя)Содержание
Что такое распределительный щит? Распределительный щит представляет собой безопасную систему, предназначенную для дома или здания, которая включает защитных устройств , изолятор переключателей , автоматический выключатель и предохранители для безопасного подключения кабелей и проводов к подцепям и конечным подцепям включая связанные с ними живые (фазовые) нейтральные и заземляющие проводники. Распределительный щит
Ниже приведены типы распределительных щитов.
- Учебное пособие по подключению: подключение распределительного щита (однофазное питание от столба электросети и счетчика энергии к потребительскому блоку)
- Главный распределительный щит (MDB)
- Дополнительный распределительный щит (SDB)
- Окончательный распределительный щит (FDB)
Блок распределительного щита, устанавливаемый в зданиях, которые в первую очередь получают входящее однофазное электроснабжение (переменный ток низкого напряжения (LV) ( 230 В переменного тока или 120 В переменного тока в США ) от вторичной обмотки трансформатора через электрический столб и счетчик энергии или розетки поставщика электрических услуг распределительной компании, известный как Главный распределительный щит .
Главный распределительный щит (MDB) также известен как щит предохранителей или потребительский блок , где установлены основные защитные и изолирующие устройства для подачи электроэнергии в безопасном диапазоне к подключенным электроприборам.
Связанные руководства по подключению:
- Различные типы систем электропроводки и методы электромонтажа
- Как подключить переключатели параллельно?
Распределительный щит, который используется для распределения электропроводки и цепей в выбранной области здания или дома, т. е. на этаже многоэтажного здания. Вспомогательный распределительный щит подключается и питается от главного распределительного щита с помощью различных проводов и кабелей, рассчитанных в соответствии с требованиями нагрузки.
FDB = Окончательный распределительный щит Распределительный щит, обеспечивающий электроснабжение конечной и субконечной цепей, известен как Окончательный распределительный щит .
- Связанный пост: Как подключить и Установка переносного генератора в домашнюю систему электроснабжения (3 метода)
Главный распределительный щит или щиты предохранителей (потребитель) обычно содержат следующие три основных блока для управления и распределения электропитания к различным подключенным приборам и устройствам через электрические кабели и провода. .
- DP = двухполюсный автоматический выключатель (главный изолятор или главный выключатель).
- RCD (также DP) Устройства защитного отключения для обеспечения безопасности.
- SP = однополюсный автоматический выключатель (автоматические выключатели и предохранители).
- MCB и CB = миниатюрный автоматический выключатель и автоматический выключатель.
Вышеупомянутые электроустановочные изделия и защитные устройства используются для контроля и распределения электропитания (безопасно для подключенных электроприборов) по дому. На следующей схеме показано однофазное электроснабжение дома и проводка распределительного щита с УЗО.
Соответствующее руководство по электромонтажу: как подключить трехфазный счетчик электроэнергии в кВтч?
Как подключить УЗО (устройство защитного отключения)? На этой схеме подключения однофазного домашнего питания основное питание (однофазное питание (красный провод) и нейтраль (черный провод)) поступает от вторичной обмотки трансформатора (3-фазная 4-проводная система (звезда)) к однофазной счетчик энергии ( Обратите внимание, что однофазное питание составляет 230 В переменного тока и 120 В переменного тока в US ).
Эти две линии (линия и нейтраль) от счетчика энергии подключены к двухполюсному разъединителю MCB. Они под напряжением подключены к УЗО и затем к сегменту общей шины однополюсных автоматических выключателей Отходящие линии от MCBS (SP) подключаются к оконечным цепям и подконечным цепям, а также к электрическим устройствам, таким как вентилятор, освещение, выключатели и т. д.
Нейтраль подключается через счетчик Энергии, МСВ (DP), УЗО и затем к Нейтралю. Все подсхемы, подсхемы могут быть подключены к нейтральному каналу. Имейте в виду, что все электрические устройства и приборы должны быть подключены к заземлению для обеспечения безопасности, которое напрямую подключено к заземляющему электроду и заземляющей пластине для надлежащего заземления и заземления.
В следующей однофазной электропроводке для домашнего электроснабжения мы использовали автоматический выключатель на 63 А (DP), УЗО на 63 А (DP) и различные номинальные автоматические выключатели (SP), такие как 20 А, 16 А, 10 А и т.
Д., В соответствии с вашими потребностями.
Детали каждой секции приведены под рис.
Щелкните изображение, чтобы увеличить его
Рис. 1: Как подключить УЗО (устройство защитного отключения)?Ниже приведена схема подключения однофазного распределительного щита с УЗО в цветовых кодах электропроводки NEC и IEC. То же описание и детали можно использовать, что и для приведенного выше рис. 1.
Рис. 2: Схема подключения однофазного распределительного щита с УЗО в цветовых кодах электропроводки NEC (США) и IEC (Великобритания и ЕС) Двухполюсный MCB (DP) = изолятор или главный выключатель) Это главный рабочий выключатель, который используется для управления подачей электроэнергии в здании(ях). Главный выключатель можно использовать для немедленного ВКЛЮЧЕНИЯ или ВЫКЛЮЧЕНИЯ основного источника питания к подключенным приборам в случае чрезвычайной ситуации, такой как короткое замыкание, поражение электрическим током, пожар, или во время работы на главной плате, вспомогательной цепи или последних вспомогательных цепях для устранения неполадок и устранения неполадок.
в целях технического обслуживания. Можно использовать несколько или отдельные щиты сетевого выключателя или щита предохранителей, если в системе установлено больше блоков питания, например, накопительный нагреватель и т. д.
A ( УЗО ) Устройство защитного отключения или ( ВДТ ) Устройство защитного отключения urrent Circuit Breaker , представляет собой электропроводное устройство или выключатель который отключает или отключает цепь всякий раз, когда обнаруживает, что электрический ток не сбалансирован между проводником под напряжением (L) и обратным нейтральным проводником (N). А затем мгновенно отключите подачу электроэнергии в подключенных цепях, автоматически работая в безопасном режиме, чтобы избежать опасности поражения электрическим током.
- Связанное руководство по электромонтажу: схема электропроводки на лестнице — как управлять лампой из 2 мест с помощью 2-позиционных переключателей?
Автоматический выключатель представляет собой устройство, подобное предохранителю, которое замыкает и размыкает цепь .
Другими словами, автоматический выключатель представляет собой устройство, которое включает и выключает электропитание в нормальном и ненормальном состоянии соответственно . Это автоматические защитные устройства в главном распределительном щите или блоке предохранителей, которые отключают цепь при обнаружении неисправности. Автоматический выключатель может быть Однополюсный ( SP ), DP-двухполюсный полюсный ( DP ) и трехполюсный ( TP ). Размер предохранителя и автоматического выключателя аналогичен использованию, но автоматический выключатель более безопасен в использовании по сравнению с предохранителями из-за автоматической работы, поскольку вы можете снова сбросить его, если он когда-либо сработает.
Вы также можете ознакомиться с соответствующими Учебными пособиями по установке электрической проводки, приведенными ниже.
