EMW-300300150-1-IP66 Elbox Электротехнический распределительный шкаф IP66 навесной (В300*Ш300*Г150) EMW c одной дверью (☑)

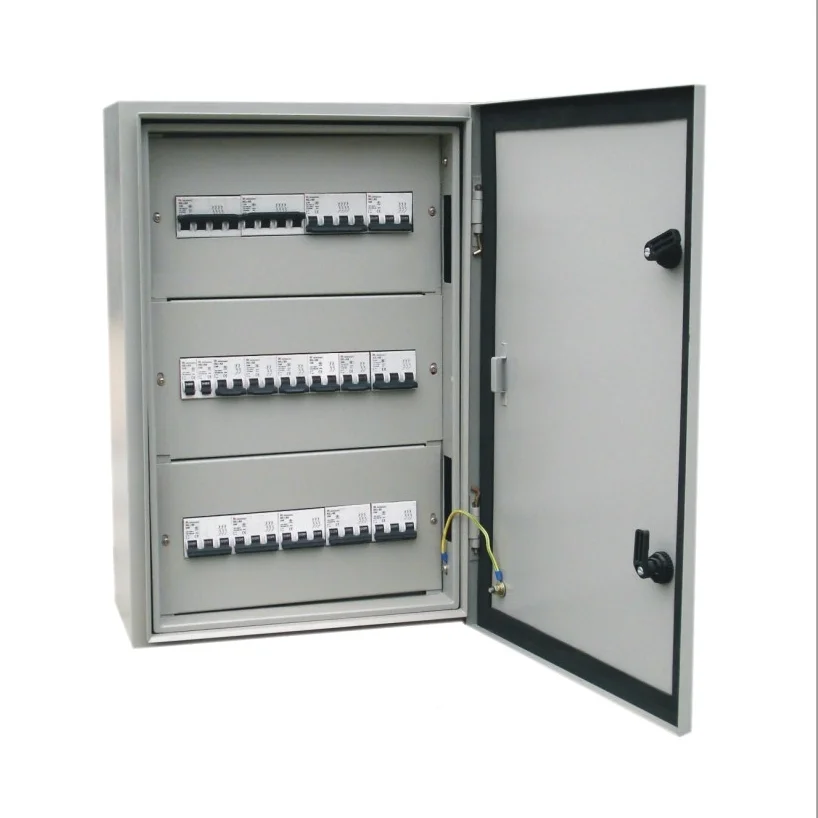

Шкаф электротехнический распределительный IP66 навесной EMW с открытой дверью и с проводом заземления в основание корпуса и на дверце
Характеристики
| Характеристики | Значение |
| Торговая марка | ELBOX |
| Страна производитель | Республика Беларусь |
| Код | 30550344701 |
| Артикул | EMW-300.300.210-1-IP66 |
| Высота, мм | 300 |
| Ширина, мм | 300 |
| Глубина, мм | 150 |
| Полезная глубина, мм | 195 |
| Распределенная нагрузка, кг | 50 |
| Масса изделия, кг | 4. 9 |
| Конструкция | Сварная |
| Направляющие | Две вертикальные |
| Материал корпуса | Оцинкованная листовая сталь |
| Толщина стали корпуса | 1 мм |
| Толщина стали монтажной панели | 2.5 мм |
| Степень защиты оболочки | IP66 |
| Угол открывания двери | 120 градусов |
| Замок на передней двери | Точечный |
| По контуру шкафа размещен | Пенорезиновый уплотнитель |
| На передней раме желоб | Для защиты от пыли и капель воды |
| Отверстия для кабельного ввода | В нижней части шкафа с уплотнителем, закрыты металлической заглушкой |
| Цвет | Серый RAL 7035 (светло-серый) |
| Тип покраски | Полимерно-порошковая |
| Вес |
4,9кг |
Комплектация шкафа
| Ключ | 1 штука |
| Монтажный кронштейн | 4 штуки |
| Винт M6x12 для крепления монтажных кронштейнов | 4 штуки |
| Винт M6x12 для крепления заземления снаружи шкафа | 1 штуки |
| Оцинкованная монтажная панель | 1 штука |
| Монтажные направляющие двери | 2 штуки |
| Паспорт | 1 штука |
Панель монтажная оцинкованная устанавливается на шпильки М6х30 при помощи 8-ми гаек М6.
Также при помощи гаек можно регулировать глубину установки панели по всей длине шпильки М6х30
Основные данные по моделям шкафов электрических EMW
| Код производителя | Обозначение шкафа(артикул) | Габаритные размеры, мм | Полезная глубина, мм |
Размеры отверстия под ввод кабеля MxN, мм |
| 30550344700 | EMW-300.200.150-1-IP66 | 300х200х150 | 135 | 70х90 |
| 30550344701 | EMW-300.300.150-1-IP66 | 300х300х150 | 135 | 70х190 |
| 30550344702 | EMW-300.300.210-1-IP66 | 300х300х210 | 195 | 90х190 |
| 30550344703 | EMW-300.400.150-1-IP66 | 300х400х150 | 135 | 70х290 |
| 30550344704 | EMW-300. 400.210-1-IP66 |
300х400х210 | 195 | 90х290 |
| 30550344800 | EMW-400.300.150-1-IP66 | 400х300х150 | 135 | 70х190 |
| 30550344801 | EMW-400.300.210-1-IP66 | 400х300х210 | 195 | 90х190 |
| 30550344802 | EMW-400.400.150-1-IP66 | 400х400х150 | 135 | 70х290 |
| 30550344803 | EMW-400.400.210-1-IP66 | 400х400х210 | 135 | 90х290 |
Допустимая распределенная статическая нагрузка до 50 кг
Демонтаж металлической заглушки 4-х винтов M6 для кабельных вводов в основание электротехнического шкафа
Описание
- Навесный распределительный электротехнический шкафы Elbox серии EMW представляет собой компактное решение для монтажа электротехнического оборудования.
- EMW предназначен для установки электрооборудования, требующего защиты от пыли и влаги. Цельносварная конструкция обеспечивает прочность корпуса с нагрузочной способностью 50 кг (для шкафов высотой 300…400 мм), 100 кг (для шкафов высотой 500…600 мм), 150 кг (для шкафов высотой 800 мм).
- Шкафы идеальны для применения там, где требуется эффективная защита от случайного прикосновения к токоведущим элементам.
- Шкаф соответствует ГОСТ 32127-2013 и имеет уровень пыле- и влагозащиты на уровне IP66 по ГОСТ 14254-96.
- Зона климатического исполнения, в которой можно использовать шкафы серии EMW без риска потерять/ухудшить основные характеристики шкафа, максимальна — У1 по ГОСТ15150-90.
- Корпус имеет цельносварную конструкцию из листовой стали толщиной 1,0 мм (для шкафов высотой 300…500 мм) и 1,5 мм (для шкафов высотой 600…800 мм).
- Cтепени защиты, обеспечиваемой оболочками от наружного механического удара — IK 10.
- Покрытие: полимерно-порошковая краска RAL7035 (светло-серый).
- Шкаф поставляется в собранном виде, в индивидуальной упаковке из гофрированного картона.
Гарантия изготовителя на электротехнический шкаф
-
Изготовитель гарантирует соответствие шкафа требованиям конструкторской документации и ТУ BY 800008148.003–2015 при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
-
Гарантийный срок эксплуатации изделия 24 месяца с момента ввода в эксплуатацию, но не более 30 месяцев со дня поставки.
-
Гарантийный срок хранения не более 6 месяцев. Гарантия не распространяется на изделие, которое подверглось механической доработке или изменению конструкции.
ВНИМАНИЕ! Изготовитель не несет отвественности за сохранность шкафа с установленным оборудованием заказчика при транспортировки!
| Эксплуатационные характеристики | |
|---|---|
| Артикул | EMW-300. 300.150-1-IP66 |
| Ширина | 300 мм. |
| Глубина | 150 мм. |
| Высота (мм.) | 300 мм. |
| Тип конструкции | Навесной |
| Масса | 4.87 кг. |
| Объем | 0.017 м3. |
| Кабели питания I Сетевой шнур питания | ||||||||
|---|---|---|---|---|---|---|---|---|
| 25037 | Cabeus PC-186-VDE-1.8M Кабель питания компьютера Schuko+C13 (3×0.75), 1.8м | 198,00 | 185,25 | шт |
|
|||
| 21615 |
Cabeus PC-189-VDE-0. 6M Кабель питания 10A, 0,6м (9015c)
|
109,50 | 102,75 | шт |
|
|||
| 21620 | Cabeus PC-IEC19-IEC20-1.8M Кабель питания, 16A, 1,8м(9554c) | 455,25 | шт |
|
||||
| Медные шины заземления и проводники заземления | ||||||||
| 02015 |
Шина заземления медная 19″ с изоляторами на 20 точек подключения, габариты 483х4х20 мм. RC19 SZ620 19И
|
1’494,75 | 1’443,75 | шт |
|
|||
| 06242 | Изолятор SM25 (А) с болтом М6 | 37,44 | 35,36 | шт |
|
|||
| 02016 | Шина заземления медная 19 дюймов, не изолированная, на 20 точек заземления, сечение 4х20 мм SZ620 19Н RC19 | 1’335,00 | 1’247,25 | шт |
|
|||
| 00881 |
Комплект заземления для 19 монтажного оборудования (0. 3м — 6 шт., 0,4 м — 2 шт. гайка М6 — 16 шт ) CZ-6-0,5 RC19
|
438,54 | 411,96 | шт |
|
|||
| 27955 | RC19 PZ-6-400 Провод заземления медный желто-зеленый, кольцо-кольцо 0.40м, сечение 6 мм2 (без крепежа) | 117,78 | 109,24 | шт |
|
|||
| 02019 | RC19 PZ-2,5-2000 Провод заземления для 19 дюймового монтажного оборудования 2 м сечение 2,5 мм2 оконцованный клеммы М6-М6 | 135,58 | 131,35 | шт |
|
|||
| 33430 | RC19 PZ-16-250 Провод заземления медный гибкий 16 мм2, 0,25 м, с наконечниками | 373,35 | 344,64 | шт |
|
|||
| 10096 | Панель заземления горизонтальная/вертикальная 19″ 500мм/200А RC19 | 1’860,50 | 1’776,63 | шт |
|
|||
| Наименование | Документ |
|---|---|
Листовка | ELBOX. |
Электротехнические шкафыИнформация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ, и может быть изменена производителем без предварительного уведомления и без ухудшения характеристик изделия.
