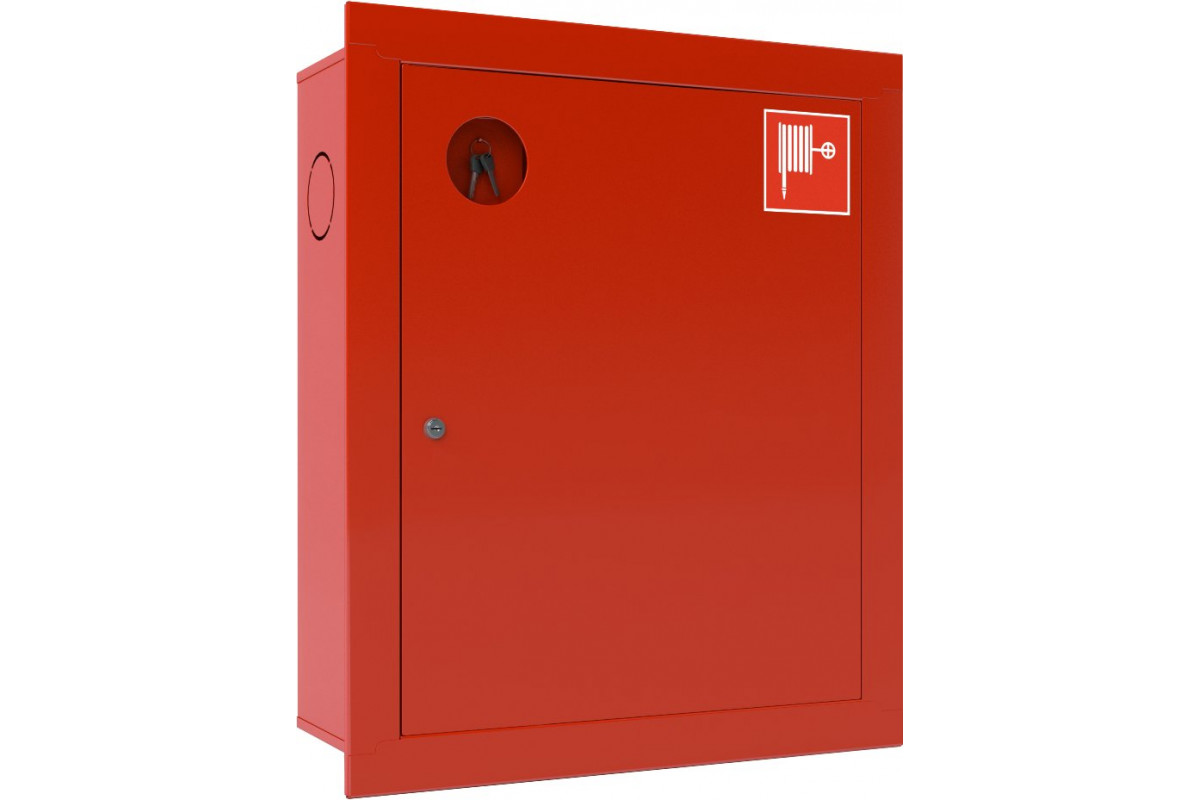

Пожарный шкаф ШПК-320: размеры и технические характеристики
Пожарные шкафы предназначены для хранения на объекте первичных средств пожаротушения, средств защиты, аптечек. Устройства размещаются в непосредственной близости от мест наиболее вероятного возникновения пожара. Существуют различные виды пожарных шкафов, различающихся по конструктивным особенностям, размерам, комплекту наполнения, способу крепления и установки. Содержание:
Технические характеристики шкафа ШПК-320 НЗК
Вес и габариты изделия
Монтаж и установка устройства
ШПК-320 НЗК, размеры которого позволяют разместить пожарный кран с комплектом вспомогательного оборудования и два огнетушителя, находит широкое применение на производственных объектах, в административных зданиях, в жилищно-коммунальной сфере.
Конструкция размещается на вертикальных поверхностях навесным способом, для чего используются анкерные устройства или саморезы крупных размеров. Шкаф устанавливается с учетом габаритных размеров и особенностей места расположения.
Помимо конструкций настенного типа существуют шкафы напольной установки и встраиваемые. Последние также могут разделяться на настенные и напольные, в зависимости от способа крепления. В некоторых случаях в качестве оптимальной версии размещения может служить пожарный шкаф, выполненный в угловом варианте исполнения.
Технические характеристики шкафа ШПК-320 НЗК
Устройство используется в закрытых помещениях с положительной температурой воздуха. Установка изделия производится на вертикальной ровной стене в непосредственной близости от потенциального источника возгорания. Монтаж шкафа осуществляется с помощью обычных крепежных приспособлений или анкерных устройств, рассчитанных на небольшую величину заглубления.ШПК-320 НЗК, технические характеристики которого соответствуют требованиям ГОСТ, обладает следующими параметрами:
- устройство располагает двумя отсеками, один из которых предназначен для огнетушителей, другой – для крана и рукава;
- цвет окраски может быть красным или белым;
- пожарный рукав, размещаемый в отсеке, должен обладать диаметром 50/65 мм;
- общая масса размещаемых в конструкции огнетушителей не должна превышать 10 кг;
- внутренний объем шкафа составляет 0,16 м³;
- конструкция относится к закрытому типу и не имеет застекленных проемов в распашных дверцах;
- эксплуатация изделия осуществляется в диапазоне от +5 до +45 °С;
- изделие оснащено ручкой для открытия створок и запорным замком;
- шкаф сконструирован с универсальным расположением секции под рукав пожарного крана.
Устройство может быть выполнено как с нижним размещением секции для установки рукава пожарного крана, так и с верхним. Створки изделия могут открываться как в правую сторону, так и в левую. Шкаф покрывается слоем специальной краски методом порошкового напыления. В случае окрашивания устройства в белый цвет на фронтальную поверхность шкафа наносится красная символика. Для хранения запасного экземпляра ключа на дверце шкафа имеется застекленный отсек.
Вес и габариты изделия
Шкаф ШПК-320, чертеж которого представляет собой прямоугольную емкость с двумя отсеками, изготавливается из металлического листа различной толщины.В отдельных случаях устройство может производиться из негорючего полимера. Такие шкафы устанавливаются на объектах с повышенной влажностью или в условиях воздействия агрессивной среды.
Толщина металлического листа корпуса составляет до 1,2 мм. Этот параметр существенно влияет на вес устройства. В зависимости от толщины железа масса шкафа может составлять от 14,9 до 35 кг.
Вес ШПК-320 существенно увеличивается за счет имущества, хранящегося в отделениях шкафа. При монтаже конструкции следует учитывать, как собственную массу устройства, так и вес средств борьбы с огнем, хранимых в отсеках шкафа.
Габариты ШПК-320 составляют 1290 мм по ширине, 538 мм по высоте и 230 мм в глубину. Эти размеры позволяют разместить два огнетушителя марок ОП-5 или ОУ-3, пожарный кран с головкой и рукавом. При этом внутренняя конфигурация устройства может меняться.
Монтаж и установка устройства
Установка ШПК-320 производится на ровной вертикальной поверхности. Монтаж осуществляется с помощью четырех перфорированных отверстий, размещенных в задней стенке шкафа.Установка производится в соответствии с требованиями ГОСТ. В качестве крепежных элементов используются саморезы большого размера или анкерные устройства. При монтаже изделия необходимо учитывать расположение входного патрубка водоснабжения и отверстия на корпусе шкафа. Шкаф ШПК-320, монтаж которого не требует специального инструмента и подготовки, устанавливается на прочной стене, имеющей твердую поверхность.
Наша компания изготавливает пожарные шкафы различной конфигурации и объема. Мы можем в кратчайшие сроки создать образец в соответствии с заявкой заказчика. Наша компания является одной из немногих, принимающей заказы на нестандартные изделия с коротким сроком изготовления. Мы изготовим пожарный шкаф по вашим эскизам в максимально сжатый срок.
Добавлено: 14.09.2020
НПБ 151-96 «Шкаф пожарный. Общие технические требования. Методы испытаний»
МИНИСТЕРСТВО ВНУТРЕННИХ ДЕЛ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ ПРОТИВОПОЖАРНАЯ СЛУЖБА
НОРМЫ ПОЖАРНОЙ БЕЗОПАСНОСТИШКАФ ПОЖАРНЫЙ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.
МЕТОДЫ ИСПЫТАНИЙ
НПБ 151-96*
Разработаны Федеральным
государственным учреждением «Всероссийский научно-исследовательский институт
противопожарной обороны Министерства внутренних дел Российской Федерации (ФГУ
ВНИИПО МВД России).
Внесены и подготовлены к утверждению нормативно-техническим отделом ГУГПС МВД России.
Утверждены главным государственным инспектором Российской Федерации по пожарному надзору.
Введены в действие приказом ГУГПС МВД России от 28.06.1996 г. № 40.
Дата введения в действие 01.07.1996 г.
Подготовлены с учетом изменений, утвержденных приказом ГУГПС МВД России от 21 декабря 1999 г. № 99
Нормы Государственной противопожарной службы МВД России
ШКАФ ПОЖАРНЫЙ.
Общие технические требования. Методы испытаний
COMPLETE SET OF FIRE CRANE.
General technical requirements. Test Methods
Дата введения 01.07. 1996 г.
Настоящий документ
устанавливает общие технические требования и методы испытаний пожарных шкафов
(ПШ).
Настоящие нормы распространяются на все виды испытаний ПШ, в том числе сертификационные.
Пожарные шкафы должны размещаться внутри зданий и сооружений, имеющих внутренний водопровод, обеспечивающий расход воды не ниже норм, оговоренных в СНиП 2.04.01-85.
ПШ должны соответствовать требованиям климатического исполнения с категорией размещения по ГОСТ 15150. Температурный диапазон применения от 5 до 45 °С.
2.1. Пожарные шкафы по исполнению подразделяются на навесные, встроенные и приставные.
2.2. Размеры пожарных шкафов определяются в зависимости от количества и диаметра размещаемых в них пожарных клапанов, рукавов, стволов, огнетушителей. В пожарных шкафах, кроме устанавливаемых в жилых зданиях, должно быть предусмотрено место для установки огнетушителей, количество и размеры которых определяются в проектах на вновь строящиеся и реконструируемые объекты.
Пожарные шкафы,
устанавливаемые на спаренных пожарных стояках, должны иметь размеры,
позволяющие размещать в них два или четыре комплекта пожарных кранов ДУ-65, а
также огнетушители.
(Измененная редакция).
2.3. В пожарных шкафах размещаются оборудование пожарного крана и переносные огнетушители, которые должны соответствовать требованиям стандартов или норм на них:
— рукава пожарные напорные по ГОСТ Р 51049, НПБ 152;
— головки соединительные для пожарного оборудования по ГОСТ 28252, НПБ 153;
— клапаны для пожарных кранов по НПБ 154;
— стволы пожарные ручные по НПБ 177;
— огнетушители переносные по НПБ 155.
(Измененная редакция).
2.4. Огнетушители могут размещаться как в общем, так и в отдельном отсеке пожарного шкафа, а также в отдельном шкафу, при этом на него распространяются все требования настоящих НПБ.
(Измененная редакция).
3.1. ПШ должны изготавливаться в соответствии с требованиями настоящих НПБ и технической документации, утвержденных в установленном порядке.
3. 2. ПШ должны быть
оборудованы поворотной кассетой для размещения в ней пожарного рукава,
укладываемого в двойную скатку, «гармошку» (см. рисунок).
3.3. Конструкция ПШ должна обеспечивать его естественную вентиляцию. При этом ПШ должен иметь не менее шести вентиляционных отверстий диаметром 20 мм, расположенных на каждой дверке шкафа или на каждой из боковых наружных стенок, по три в верхней и нижней частях дверки или стойки. Допускаются другие конструктивные решения обеспечения вентиляции.
3.4. Дверки шкафа должны иметь прозрачную вставку, позволяющую проводить визуальную проверку наличия и состояния комплектующих; давать возможность прочтения маркировочных надписей на корпусах огнетушителей. Дверки шкафа должны иметь приспособление для их опломбирования.
3.5.
Внешнее оформление ПШ должно включать красный сигнальный цвет по ГОСТ 12.4.026. Надписи на дверках ПШ наносятся в соответствии с ГОСТ 12.4.009, п.
(Измененная редакция).
3.6. Установка пожарных клапанов на внутреннем водопроводе зданий (сооружений) должна выполняться с соблюдением требований СНиП 2.04.01-85 («Внутренний водопровод и канализация зданий»), а также следующих требований:
— маховичок клапана должен располагаться так, чтобы обеспечивалось удобство его охвата рукой и вращения;
— выходной патрубок клапана должен располагаться так, чтобы обеспечивалось удобство присоединения пожарного рукава и исключался резкий «излом» рукава при прокладке его в любую от клапана сторону.
Допускается использовать в качестве пожарных клапаны запорные муфтовые или цапковые общепромышленного назначения.
Пожарные клапаны,
изготовленные из чугуна, должны быть окрашены в красный цвет в соответствии с ГОСТ
14202.
(Измененная редакция).
3.7. Пожарный шкаф должен иметь элементы крепления к строительным конструкциям.
(Измененная редакция).
3.8. Шкаф должен изготавливаться из листовой стали. Окраску наружных и внутренних поверхностей шкафа производить по грунтовке ГФ-21, ГОСТ 25129, эмалью ПФ-115, ГОСТ 6465, или другими покрытиями с показателями не ниже указанных. Цвет покрытия снаружи и внутри — в соответствии с проектной документацией.
(Измененная редакция).
3.9. Рукава с соединительными головками должны выдерживать испытательное давление не менее 1,25 МПа. Подтекание воды в месте навязки рукавов на головки и через уплотнительные элементы головок не допускается.
3.10. При дистанционном пуске пожарных насосов место расположения пусковых кнопок и кнопок тревожной сигнализации в шкафах должно оговариваться при их заказе на изготовление.
(Введен дополнительно).
4. 1. Испытания проводят в
нормальных климатических условиях по ГОСТ
15150.
4.2. Габаритные размеры ПШ (п. 2.1) и установочные размеры пожарного крана измеряют рулеткой со стальной лентой по ГОСТ 7502 или линейкой по ГОСТ 427 с погрешностью до 1 мм, длину рукава измеряют с погрешностью до 0,1 м.
4.3. Комплектацию шкафов (п. 2.3), проверку наличия вентиляционных отверстий (п. 3.3), наличие прозрачной вставки, возможность опломбирования дверок шкафа (п. 3.4), внешнюю окраску (пп. 3.5, 3.6), установку огнетушителей и возможность прочтения маркировки на их корпусах (п.3.4) проверяют внешним осмотром.
4.4. Качество комплектующих пожарного шкафа (п. 2.3.) подтверждается документом предприятия-изготовителя.
(Измененная редакция).
4.5. Качество покрытий (п. 3.8) проверяют по ГОСТ 9.302 (контроль внешнего вида) внешним осмотром.
(Измененная редакция).
4.6. Испытание на прочность
и плотность крепления рукавов с соединительными головками (п. 3.9)
проводят на рукавах, входящих в комплект ПШ. Рукав раскатывают на полную длину
и подсоединяют к насосу, снабженному контрольным манометром ГОСТ
2405, класс точности 1,5. При открытом стволе рукав плавно заполняют водой,
ствол перекрывают. Давление плавно в течение 1-2 мин поднимают до
испытательного (п. 3.9) и выдерживают в течение (3,0 + 0,1) мин.
Места крепления головок с рукавами, стыки головок, клапан запорный должны быть
герметичными. Утечка воды через перекрывающее устройство ствола в соответствии
с ГОСТ
9923.
(Измененная редакция).
4.7. Расход воды, обеспечиваемый комплектующими пожарного шкафа, измеряют в ходе продолжения испытаний по п. 3.9. При этом ствол устанавливают стационарно с соблюдением требований методики испытаний стволов по ГОСТ 9923.
Расход воды определяется с
помощью мерного бака. При этом емкость бака должна быть не менее 250 л, а
продолжительность времени подачи воды не менее 30 с. Расход воды определяется
как частное от деления объема воды в баке на время подачи ее в бак.
Испытания проводят как при сплошной, так и при распыленной струе при давлении перед стволом (0,4 ± 0,05) МПа.
(Измененная редакция).
4.8. В случае сертификационных испытаний берут три комплекта шкафов пожарных, при этом каждый из них должен удовлетворять предъявляемым требованиям.
5.1. Для транспортирования ПШ должен быть упакован в коробку из гофрированного картона или в деревянный ящик по ГОСТ 2991.
(Измененная редакция).
5.2. Масса брутто не должна превышать 80 кг. Допускается транспортирование ПШ в контейнерах без упаковки при условии предохранения их от повреждения.
5.3. Каждый ПШ должен
сопровождаться паспортом, объединенным с техническим описанием и инструкцией по
эксплуатации в соответствии с ГОСТ 2. 601.
Сопроводительная документация должна быть предохранена от механических повреждений и воздействия атмосферных осадков.
5.4. Консервация ПШ по ГОСТ 9.014. Срок консервации 1 год.
6.1. На каждом ПШ, в месте, указанном на чертеже, должна быть маркировка, сохраняющаяся в течение всего срока эксплуатации с указанием:
— товарного знака предприятия-изготовителя;
— условного обозначения ПШ;
— даты изготовления;
— штампа технического контроля.
7.1. Изготовитель должен гарантировать соответствие ПШ требованиям настоящих НПБ при соблюдении условий эксплуатации и хранения.
7.2. Гарантийный срок хранения ПШ — 36 месяцев с момента изготовления. Гарантийный срок эксплуатации в пределах гарантийного срока хранения — 24 месяца со дня ввода в эксплуатацию.
В настоящих НПБ использованы ссылки на следующие стандарты:
СНиП 2.04. 01-85
Внутренний водопровод и канализация зданий.
ГОСТ 2.601 ЕСКД. Эксплуатационные документы.
ГОСТ 9.014 ЕСЗКС. Временная противокоррозионная защита изделий. Общие требования.
ГОСТ 9.302 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Методы контроля.
ГОСТ 12.4.009 Пожарная техника для защиты объектов. ГОСТ 12.4.026 ССБТ. Цвета сигнальные и знаки безопасности.
ГОСТ 427 Линейки измерительные металлические. ТУ.
ГОСТ 2405 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. ОТТ.
ГОСТ 2991 Ящики дощатые неразборные для грузов массой до 500 кг. ОТУ.
ГОСТ 6465 Эмали ПФ-115. Технические условия.
ГОСТ 7502 Рулетки измерительные металлические. ТУ.
ГОСТ 9923 Стволы пожарные ручные. ТУ.
ГОСТ
14202 Трубопроводы промышленных предприятий. Опознавательная окраска,
предупреждающие знаки и маркировочные щитки.
ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
ГОСТ Р 51049-97 Рукава пожарные напорные. Общие технические требования. Методы испытаний.
ГОСТ 28352-89 Е Головки соединительные для пожарного оборудования. Типы, основные параметры и размеры.
НПБ 152-96 Рукава пожарные напорные. Общие технические требования. Методы испытаний.
НПБ 153-96 Головки соединительные для пожарного оборудования. Общие технические требования. Методы испытаний.
НПБ 154-96 Клапаны для пожарных кранов. Общие технические требования. Методы испытаний.
НПБ 177-99 Стволы пожарные ручные. Общие технические требования. Методы испытаний.
НПБ
155-96 Пожарная техника. Огнетушители переносные. Основные показатели и
методы испытаний.
(Измененная редакция).
Рисунок 1
На один стояк с одним и двумя клапанами
На два стояка с двумя клапанами
Примечания:
1. Размеры в скобках даны для шкафов, оборудованных одним рукавом. 2. Стояки проходят в габаритах шкафов.
Рисунок 2
На один вентиль На два вентиля
Примечания:
1. Стояки проходят вне габаритов шкафов.
2. Размер в скобках указан при установке двух огнетушителей.
На один стояк один клапан На два стояка два клапана
Примечание. Стояки проходят в габаритах шкафов.
Рисунок 3
СОДЕРЖАНИЕ
Пожарные шкафы
Получить бесплатную консультацию
- Определение необходимого количества огнетушителей и пожарных щитов
- Шкаф пожарный — вид пожарного инвентаря, предназначенный для размещения и обеспечения сохранности технических средств, применяемых во время пожара.
- Выпускаются с отсеком для огнетушителя — ШПК-О и без него — ШПК.
- Исполнение «открытое» — с окнами или «закрытое» — без окон.
- Снабжены корзиной для напорного рукава и отверстием для подвода пожарного крана.
- Изготавливаются из тонколистовой стали.
- Дверцы шкафов оборудованы специальными замками с индивидуальными ключами и карманом для их хранения.
- Цвет — белый или красный (возможны варианты).
- Варианты — навесной или встроенный.
- Навесные шкафы устанавливают (навешивают) на стенах внутри зданий и сооружений.
- Встроенные шкафы устанавливают в нишах стен.
- Пожарные шкафы предназначены для хранения и обеспечения сохранности технических средств, применяемых во время пожара.
- Их часто используют для хранения переносных огнетушителей и комплекта оборудования внутреннего пожарного крана, переносных огнетушителей и пожарных рукавов.
- Установка шкафов осуществляется в общественных зданиях и на производственных объектах.
- Могут иметь как один отсек для размещения пожарного крана, так и дополнительно один или два отсека для хранения огнетушителей.
- Главное предназначение шкафа – хранение различного пожарного оборудования.
- В зависимости от объекта, где расположен шкаф, он может включать в себя различное количество пожарного оборудования.
- Как правило, в навесном шкафу хранятся огнетушитель и пожарный рукав.
- Если шкаф располагается на территории промышленного объекта, то дополнительно устанавливают пожарный щит, на котором хранятся в подвешенном состоянии топор, лопата и пожарное ведро.
- Монтаж пожарных навесных шкафов производится с учётом допустимых пожарных норм, определяющих местонахождение и количество шкафов на территории конкретного объекта.
- Пожарные встроенные шкафы монтируются в специально подготовленные ниши внутри зданий.
- Отличаются габаритами и количеством отсеков для пожарного оборудования.
- Пожарные приставные шкафы устанавливают как около стен, так и в нишах стен, при этом они опираются на поверхность пола.
- По глубине шкафы должны иметь размер не меньше 30 сантиметров.
- Пожарные шкафы надёжны и просты в эксплуатации.
- Их размеры определяются в зависимости от количества и диаметра размещаемых в них пожарных клапанов, рукавов, стволов, огнетушителей.
Шкафы для пожарного крана (диаметр рукава 51 и 66 мм), металлические ШПК (со стеклом НО и закрытые НЗ)
- Обозначение и маркировки при заказе:
- В – встроенный
- H – навесной
- О – открытый (с остекленной дверцей)
- З – закрытый (с цельнометаллической дверцей)
- Б – окрашен в белый цвет
- К – окрашен в красный цвет
Шкаф для пожарного крана ШПК-310Н (ШП-01Н) навесной | |||
Технические характеристики Шкафа ШП-01НЗ и ШП01-НО:
Тип закрытый | Тип открытый |
- На металлический корпус шкафов, выполненных в виде короба или короба, разделенного на секции, навешиваются дверцы (глухие или остекленные), оборудованные замком или защелками (металлическими или пластмассовыми).
- На дверцах имеется место для запасного ключа, защищенное стеклом.
- На боковых стенках корпуса выполнены перфорированные отверстия для присоединения оборудования пожарного крана к внутреннему водопроводу здания.
- Шкафы оборудованы поворотной кассетой для размещения в ней пожарного рукава.
- Технические характеристики шкафа для пожарного крана ШПК310Н:
- навесной;
- входные отверстия с двух сторон перфорированные;
- клапан пожарный 51мм (угловой или прямоточный),65мм (угловой)- в комплектацию не входит;
- кассета для рукава диам. 51/66 мм;
- исполнение: закрытое, открытое — окно 300х400 мм;
- цвет: красный RAL 3002, белый RAL 9016
- Угол открывания дверцы — не менее 160 град.
- Угол поворота рукавной кассеты — не менее 90 град.
Шкаф для пожарного крана ШПК-310В (ШП-01В) в стену | |||
Технические характеристики Шкафа ШП-01ВЗ и ШП01-ВО:
Тип закрытый | Тип открытый |
- На металлический корпус шкафов, выполненных в виде короба или короба, разделенного на секции, навешиваются дверцы (глухие или остекленные), оборудованные замком или защелками (металлическими или пластмассовыми).
- На дверцах имеется место для запасного ключа, защищенное стеклом.
- На боковых стенках корпуса выполнены перфорированные отверстия для присоединения оборудования пожарного крана к внутреннему водопроводу здания.
- Шкафы оборудованы поворотной кассетой для размещения в ней пожарного рукава.
- Технические характеристики шкафа для пожарного крана ШПК310В:
- Встроенный;
- входные отверстия с двух сторон перфорированные;
- клапан пожарный 51мм (угловой или прямоточный),65мм (угловой)- в комплектацию не входит;
- кассета для рукава диам. 51/66 мм;
- исполнение: закрытое, открытое — окно 300х400 мм;
- цвет: красный RAL 3002, белый RAL 9016
- Угол открывания дверцы — не менее 160 град.
- Угол поворота рукавной кассеты — не менее 90 град.
Шкаф для пожарного крана ШПК-315Н (ШП-02Н) навесной | |||
Технические характеристики Шкафа ШП-02НЗ и ШП02-НО:
Тип закрытый | Тип открытый |
- На металлический корпус шкафов, выполненных в виде короба или короба, разделенного на секции, навешиваются дверцы (глухие или остекленные), оборудованные замком или защелками (металлическими или пластмассовыми).
- На дверцах имеется место для запасного ключа, защищенное стеклом.
- На боковых стенках корпуса выполнены перфорированные отверстия для присоединения оборудования пожарного крана к внутреннему водопроводу здания.
- Шкафы оборудованы поворотной кассетой для размещения в ней пожарного рукава.
- Технические характеристики шкафа для пожарного крана и огнетушителя ШПК315Н:
- Тип навесной;
- входное отверстие справа или слева;
- расположение отсеков может быть изменено;
- клапан пожарный 51мм (угловой или прямоточный), 65мм (угловой)- в комплектацию не входит;
- кассета для рукава диам. 51/66 мм;
- место для огнетушителя до 6 кг;
- исполнение: закрытое, открытое — окна 300х400 мм; 150х400 мм;
- цвет: красный RAL 3002 , белый RAL 9016 ;
- Угол открывания дверцы — не менее 160 град.
- Угол поворота рукавной кассеты — не менее 90 град.
Шкаф для пожарного крана ШПК-315В (ШП-02В) в стену | |||
Технические характеристики Шкафа ШП-02ВЗ и ШП02-ВО:
Тип закрытый | Тип открытый |
- На металлический корпус шкафов, выполненных в виде короба или короба, разделенного на секции, навешиваются дверцы (глухие или остекленные), оборудованные замком или защелками (металлическими или пластмассовыми).
- На дверцах имеется место для запасного ключа, защищенное стеклом.
- На боковых стенках корпуса выполнены перфорированные отверстия для присоединения оборудования пожарного крана к внутреннему водопроводу здания.
- Шкафы оборудованы поворотной кассетой для размещения в ней пожарного рукава.
- Технические характеристики шкафа для пожарного крана и огнетушителя ШПК315В:
- Тип встроенный;
- входное отверстие справа или слева;
- расположение отсеков может быть изменено;
- клапан пожарный 51мм (угловой или прямоточный), 65мм (угловой)- в комплектацию не входит;
- кассета для рукава диам. 51/66 мм;
- место для огнетушителя до 6 кг;
- исполнение: закрытое, открытое — окна 300х400 мм; 150х400 мм;
- цвет: красный RAL 3002 , белый RAL 9016 ;
- Угол открывания дверцы — не менее 160 град.
- Угол поворота рукавной кассеты — не менее 90 град.
Шкаф для пожарного крана ШПК-320Н (ШП-03Н) навесной
| |||
Технические характеристики Шкафа ШП-03НЗ и ШП03-НО:
Тип закрытый | Тип открытый |
- На металлический корпус шкафов, выполненных в виде короба или короба, разделенного на секции, навешиваются дверцы (глухие или остекленные), оборудованные замком или защелками (металлическими или пластмассовыми).
- На дверцах имеется место для запасного ключа, защищенное стеклом.
- На боковых стенках корпуса выполнены перфорированные отверстия для присоединения оборудования пожарного крана к внутреннему водопроводу здания.
- Шкафы оборудованы поворотной кассетой для размещения в ней пожарного рукава.
- Технические характеристики шкафа для пожарного крана и огнетушителя ШПК320Н:
- навесной;
- входные отверстия с двух сторон перфорированные;
- клапан пожарный 51мм (угловой или прямоточный),
65мм (угловой)- в комплектацию не входит; - кассета для рукава диам. 51/66 мм;
- место для двух огнетушителей до 10 кг;
- исполнение: закрытое — без окна; открытое — окна 300х400 мм;
- цвет: красный RAL 3002 , белый RAL 9016 ;
- Угол открывания дверцы — не менее 160 град.
- Угол поворота рукавной кассеты — не менее 90 град.
Шкаф для пожарного крана ШПК-320В (ШП-03В) в стену | |||
Технические характеристики Шкафа ШП-03ВЗ и ШП03-ВО:
Тип закрытый | Тип открытый |
- На металлический корпус шкафов, выполненных в виде короба или короба, разделенного на секции, навешиваются дверцы (глухие или остекленные), оборудованные замком или защелками (металлическими или пластмассовыми).
- На дверцах имеется место для запасного ключа, защищенное стеклом.
- На боковых стенках корпуса выполнены перфорированные отверстия для присоединения оборудования пожарного крана к внутреннему водопроводу здания.
- Шкафы оборудованы поворотной кассетой для размещения в ней пожарного рукава.
- Технические характеристики шкафа для пожарного крана и огнетушителя ШПК320В:
- навесной;
- входные отверстия с двух сторон перфорированные;
- клапан пожарный 51мм (угловой или прямоточный),
65мм (угловой)- в комплектацию не входит; - кассета для рукава диам. 51/66 мм;
- место для двух огнетушителей до 10 кг;
- исполнение: закрытое — без окна; открытое — окна 300х400 мм;
- цвет: красный RAL 3002 , белый RAL 9016 ;
- Угол открывания дверцы — не менее 160 град.
- Угол поворота рукавной кассеты — не менее 90 град.
Шкаф для пожарного крана ШПК-310Н (ШП-01Н) Престиж | |||
Технические характеристики :
Тип закрытый | Тип открытый |
- На металлический корпус шкафов, выполненных в виде короба или короба, разделенного на секции, навешиваются дверцы (глухие или остекленные), оборудованные замком или защелками (металлическими или пластмассовыми).
- На дверцах имеется место для запасного ключа, защищенное стеклом.
- На боковых стенках корпуса выполнены перфорированные отверстия для присоединения оборудования пожарного крана к внутреннему водопроводу здания.
- Шкафы оборудованы поворотной кассетой для размещения в ней пожарного рукава.
Технические характеристики
- навесной;
- входные отверстия с двух сторон перфорированные;
- клапан пожарный 51мм (угловой или прямоточный),65мм (угловой)- в комплектацию не входит;
- кассета для рукава диам. 51/66 мм;
- исполнение:
закрытое, открытое — окно 300х400 мм; - цвет:
красный RAL 3002, белый RAL 9016 - Угол открывания дверцы — не менее 160 град.
- Угол поворота рукавной кассеты — не менее 90 град.
- Габаритные размеры (ШхВхГ), мм: 540х650х230.
Шкаф для пожарного крана ШПК-315Н (ШП-02Н) Престиж | |||
Технические характеристики :
Тип закрытый | Тип открытый |
- На металлический корпус шкафов, выполненных в виде короба или короба, разделенного на секции, навешиваются дверцы (глухие или остекленные), оборудованные замком или защелками (металлическими или пластмассовыми).
- На дверцах имеется место для запасного ключа, защищенное стеклом.
- На боковых стенках корпуса выполнены перфорированные отверстия для присоединения оборудования пожарного крана к внутреннему водопроводу здания.
- Шкафы оборудованы поворотной кассетой для размещения в ней пожарного рукава.
Технические характеристики
- Тип навесной;
- входное отверстие справа или слева;
- расположение отсеков может быть изменено;
- клапан пожарный 51мм (угловой или прямоточный), 65мм (угловой)- в комплектацию не входит;
- кассета для рукава диам. 51/66 мм;
- место для огнетушителя до 6 кг;
- исполнение:
открытое — окна 300х400 мм; 150х400 мм; - цвет:
красный RAL 3002 , белый RAL 9016 ; - Угол открывания дверцы — не менее 160 град.
- Угол поворота рукавной кассеты — не менее 90 град.
- Габаритные размеры (ШхВхГ), мм: 840х650х230
Шкаф для пожарного крана ШПК-320-21 (НО или НЗ) Престиж | |||
Технические характеристики :
Тип закрытый | Тип открытый |
- На металлический корпус шкафов, выполненных в виде короба или короба, разделенного на секции, навешиваются дверцы (глухие или остекленные), оборудованные замком или защелками (металлическими или пластмассовыми).
- На дверцах имеется место для запасного ключа, защищенное стеклом.
- На боковых стенках корпуса выполнены перфорированные отверстия для присоединения оборудования пожарного крана к внутреннему водопроводу здания.
- Шкафы оборудованы поворотной корзиной для размещения в ней пожарного рукава.
Технические характеристики
- Встраиваемый;
- входные отверстия с двух сторон перфорированные;
- клапан пожарный 51мм (угловой или прямоточный),
65мм (угловой)- в комплектацию не входит; - кассета для рукава диам. 51/66 мм;
- место для двух огнетушителей до 10 кг;
- исполнение:
закрытое — без окна; открытое — окна 300х400 мм; - цвет:
красный RAL 3002 , белый RAL 9016 ; - Угол открывания дверцы — не менее 160 град.
- Угол поворота рукавной кассеты — не менее 90 град.
- Масса — 35кг.
- Габаритные размеры (ШхВхГ), мм: 590х1350х250.
Шкафы для хранения огнетушителей, металлические ШПО
- Металлические шкафы под огнетушители (рассчитаны на один или более) предназначены для хранения и ограничения доступа к первым средствам пожаротушения – огнетушителям.
- Основная область применения – производственные предприятия, общественные здания и офисные помещения.
- Шкаф для огнетушителя является навесным инвентарем и предназначен для закрепления на стенах или других вертикальных поверхностях;
- рассчитан на эксплуатацию в температурном режиме от +5ºС до 45ºС и влажность окружающей среды не более 95%.
- Средний срок эксплуатации (исключая случаи вандализма) составляет около трех лет.
- Варианты исполнения шкафа для огнетушителей, предлагаемые компанией «Тех-групп»:
- по количеству размещаемых огнетушителей;
- оборудованные окнами и нет;
- стандартный вариант покраски – красный (по желанию покупателя возможны и другие варианты).
Шкаф для хранения огнетушителей ШПО-102 навесной
| |||
Шкаф для хранения огнетушителей ШПО-103 навесной
| |||
Шкаф для хранения огнетушителей ШПО-106 угловой
| |||
Шкаф для хранения огнетушителей ШПО-107 угловой
| |||
Шкаф для хранения огнетушителей ШПО-112 навесной
| |||
Шкаф для хранения огнетушителей ШПО-113 навесной
|
Шкафы и стенды пожарные
Стенды и Щиты пожарные
Предназначены для хранения пожарного инвентаря и оборудования.
Основные отличительные особенности — современный дизайн и существенно увеличенный срок службы (металлический каркас).В комплект пожарных стендов входят: лом, багор, лопата, два ведра и два огнетушителя (огнетушители поставляются отдельно, тип и размер — по выбору заказчика).
Стенд металлический закрытого типа «Комби»
Объём бункера
0,1 м³
Габаритные размеры
1100х1000х500 мм
Масса
53 кг
Стенд металлический открытого типа с бункером для песка
Объём бункера
0,2 м³
Габаритные размеры
1500х500х1350 мм
Масса
62 кг
Стенд металлический закрытого типа с ящиками для песка
Объём бункера
0,1 м³
Габаритные размеры
1500х1500х500 мм
Масса
50 кг
Стенд закрытого типа с сеткой
Стенд закрытого типа с окнами
Стенд закрытого типа
Щит деревянный открытого типа
Щит деревянный закрытого типа
Щит каркасный открытого типа
Шкафы для пожарного крана
Общая характеристика
Существуют несколько видов пожарных шкафов:
— шкафы для пожарных кранов (ШП-К)
— шкафы для огнетушителей (ШП-О)
— шкафы внутриквартирные (КПК)
Характеристики пожарных шкафов.
Пожарные шкафы изготавливаются с окном и без, в зависимости от этого применяются обозначения:
с окном — открытый(О)
без окна — закрытый(З)
По методу размещения пожарные шкафы бывают навесные и встраиваемые:
в нишу стен устанавливается — встраиваемый(В)
внутри сооружений на стены устанавливается — навесной(Н)
Каждый из них, по технике безопасности, должен располагаться внутри производственных сооружений, также в общественных зданиях и на территории промышленных объектов.
Пожарный шкаф ШПК-310 НЗ
Способ крепления навесной
Тип
закрытый
Вес
12 кг
Размеры
540 х 650 х 230 мм
Пожарный шкаф ШПК-310 ВЗ/ВО
Способ крепления
встроенный
Тип
закрытый/открытый
Вес
12 кг
Размеры
540 х 650 х 230 мм
Пожарный шкаф ШПК-310 НО
Способ крепления навесной
Тип
открытый
Вес
12 кг
Размеры
540 х 650 х 230 мм
Пожарный шкаф ШПК-315 НЗ
Способ крепления навесной
Тип
закрытый
Вес
15 кг
Размеры
840 х 650 х 230 мм
Пожарный шкаф ШПК-315 НО
Способ крепления навесной
Тип
открытый
Вес
15 кг
Размеры
840 х 650 х 230 мм
Пожарный шкаф ШПК-315 ВЗ/ВО
Способ крепления
встроенный
Тип
закрытый/открытый
Вес
15 кг
Размеры
840 х 650 х 230 мм
Пожарный шкаф ШПК-320 НЗ
Способ крепления навесной
Тип
закрытый
Вес
20 кг
Размеры
540 х 1300 х 230 мм
Пожарный шкаф ШПК-320 НО
Способ крепления навесной
Тип
открытый
Вес
20 кг
Размеры
540 х 1300 х 230 мм
Пожарный шкаф ШПК-320 ВЗ/ВО
Способ крепления
встроенный
Тип
закрытый/открытый
Вес
20 кг
Размеры
540 х 1300 х 230 мм
Пожарный шкаф ШПК-320-21 НЗ
Способ крепления навесной
Тип
закрытый
Вес
22 кг
Размеры
540 х 1300 х 230 мм
Пожарный шкаф ШПК-320-21 НО
Способ крепления навесной
Тип
открытый
Вес
22 кг
Размеры
540 х 1300 х 230 мм
Пожарный шкаф ШПК-320-21 ВЗ/ВО
Способ крепления
встроенный
Тип
закрытый/открытый
Вес
22 кг
Размеры
540 х 1300 х 230 мм
Шкафы для огнетушителей
Способ крепления навесной
Тип
закрытый
Для огнетушителей
от 6 до 12 кг
Цвет
красный/белый
Размеры
300 х 730 х 220 мм
Способ крепления навесной
Тип
открытый
Для огнетушителей
от 6 до 12 кг
Цвет
красный/белый
Размеры
300 х 730 х 220 мм
Способ крепления навесной
Тип
закрытый
Для огнетушителей
от 6 до 12 кг
Цвет
красный/белый
Размеры
280 х 730 х 220 мм
Способ крепления навесной/напольный
Тип
угловой
Для огнетушителей
от 6 до 12 кг
Цвет
красный/белый
Размеры
300 х 700 х 240 мм
Шкафы пожарные
Шкафы пожарные – это тип противопожарного оборудования, который служит для более удобного и компактного хранения другого противопожарного оборудования – пожарных рукавов, внутренних пожарных кранов, переносимых огнетушителей. Шкафы пожарные обычно устанавливаются в общественных зданиях и на производственных объектах. Они изготавливаются с отсеком для пожарного крана, а так же могут быть выполнены с одним или несколькими дополнительными отсеками для хранения переносных огнетушителей. Оснащенные специальными отверстиями для подвода пожарного крана и стволом для пожарного рукава напорного.
В зависимости от функционального назначения размещаемых в них технических средств, шкафы пожарные классифицируют:
— шкаф пожарный для размещения пожарного крана (ШПК)
— шкаф пожарный для размещения огнетушителей (ШПО)
— шкаф пожарный для размещения пожарного крана и огнетушителей (ШПКО)
— шкаф пожарный многофункциональный интегрированный (ШПМИ)
Идущие следом цифровые обозначения указывают на номер модели:
— 305 – для 1-го огнетушителя
— 305У – угловой для 1-го огнетушителя (устанавливается в угол комнаты)
— 310 – для 1-го пожарного рукава
— 315 – горизонтальный, для 1-го огнетушителя и 1-го пожарного рукава
— 320 – вертикальный, для 2-х огнетушителей и 1-го пожарного рукава
— 321 – вертикальный, для 2-х пожарных рукавов
После номера модели следует буквенный код:
— Первая буква кода «В» – для обозначения встроенной модели шкафа
— Первая буква кода «H» – для обозначения навесной модели шкафа
— Вторая буква кода «О» – модель открытого типа (с остекленной дверцей)
— Вторая буква кода «З» – модель закрытого типа (с цельнометаллической дверцей)
— Третья буква кода «Б» – шкаф окрашен в белый цвет
— Третья буква кода «К» – шкаф окрашен в красный цвет
НАПРИМЕР: Пожарный шкаф ШПО-310 НЗК – шкаф пожарный, для 1-го пожарного рукава, навесной, закрытый, красный.
Шкаф пожарный ШП-305 предназначен для размещения в нем переносных огнетушителей и может быть расположен на производственных объектах и в общественных зданиях. Шкаф закрепляется на стенах, выполненных из любого строительного материала. Шкаф рассчитан на эксплуатацию в помещениях при температуре от +5°С до +45°С и относительной влажности до 95%. На металлический корпус шкафа, выполненного в виде короба, навешивается остекленная дверца, оборудованная замком. На дверце имеется место для запасного ключа, защищенное стеклом. Шкаф крепится на стене или в нише, используя крепежные отверстия в задней стенке шкафа. Шкафы изготовлены из металлического листа толщиной 1,0-1,2 мм. Дверцы шкафов оборудованы английскими или специальными замками (запасной ключ на двери под стеклом). Дверца шкафа модели ШП-305 имеет остекление из стекла. Покрытие — эпоксидно-полиэфирная порошковая краска. | |
Шкаф пожарный ШП-310 предназначен для хранения одного пожарного крана (комплект, состоящий из клапана, установленного на внутреннем противопожарном водопроводе и оборудованного пожарной соединительной головкой, а также пожарного рукава с ручным пожарным стволом) и может быть расположен на производственных объектах и в общественных зданиях. Размеры внешние: высота 650 мм; ширина 540 мм; глубина 230 мм. | |
Шкаф пожарный ШП-315 предназначен для размещения одного пожарного крана (комплект, состоящий из клапана, установленного на внутреннем противопожарном водопроводе и оборудованного пожарной соединительной головкой, а также пожарного рукава с ручным пожарным стволом) и одного переносного огнетушителя. Размеры внешние: высота 650 мм; ширина 840 мм; глубина 230 мм. | |
Шкаф пожарный ШП-320 предназначен для размещения одного пожарного крана (комплект, состоящий из клапана, установленного на внутреннем противопожарном водопроводе и оборудованного пожарной соединительной головкой, а также пожарного рукава с ручным пожарным стволом) и двух огнетушителей (верхний отсек для размещения одного пожарного крана, нижний отсек для размещения двух огнетушителей). Размеры внешние: высота 1300 мм; ширина 540 мм; глубина 230 мм. |
Продукция | Пожзавод — противопожарное оборудование
Пожарные шкафы от производителя в г. Ростове-на-Дону
Пожарный шкаф считается обязательным элементом противопожарной системы, и предназначен для хранения первичных средств необходимых при тушении пожара, в том числе пожарного рукава. Производитель противопожарного оборудования рекомендует приставные, встроенные, навесные разновидности пожарных шкафов. Навесные шкафы (могут производиться с задней стенкой или без нее) подвешивают на стены. Встроенные монтируются в специально обустроенных стенных нишах. Приставные шкафы устанавливаются на пол или в нишах. Конструкция пожарного шкафа может иметь отсек для хранения огнетушителей. Для аккуратного размещения пожарного рукава в сложенном и всегда готовом к использованию виде производитель оборудовал шкаф специальной кассетой. Также конструкция шкафа предусматривает наличие отверстия для подключения пожарного крана. Пожарный шкаф может быть открытый (с остекленными дверцами) или закрытый. Зависимо от необходимости размещения необходимой комплектации оборудования шкафы изготовляются самых разных размеров. Производитель предусмотрел выпуск компактных вариантов с оптимальной комплектацией для размещения в квартирах, частных домах.Размер пожарного шкафа позволяет оснастить его современным дистанционным управлением пожарными насосами, электроприводными водопроводными задвижками, сигнальными кнопками реагирования на задымление и оповещения о пожарной ситуации.
При необходимости в пожарном шкафу могут храниться индивидуальные защитные средства, противогазы, защитные костюмы, первичные средства пожаротушения. При этом размещение оборудования в шкафу строго упорядочено и не мешает быстрому развертыванию при необходимости применения.Пожарные шкафы, как правило, содержатся закрытыми, а ключи находятся в стеклянном окошке. При необходимости воспользоваться оборудованием для тушения возгорания, ключи извлекают, разбивая окошко.Важное требование к размещению пожарного шкафа – это беспрепятственный быстрый доступ к его содержимому. Конечно же, что целесообразней всего размещать пожарные шкафы в помещениях и зонах с наиболее высокой вероятностью возникновения пожара. Если шкаф устанавливается на промышленных предприятиях, то правила пожарной безопасности требуют в обязательном порядке разместить рядом ящики с песком.Мы производим качественное сертифицированное пожарное оборудование, способное надежно защитить ценное имущество и человеческие жизни от огня.
Пожарные шкафы в Ростове-на-Дону
Пожарные шкафы для огнетушителя ШПО
Пожарные шкафы для огнетушителя ШПО — Пожарные шкафы для огнетушителя ШПО
В наших офисах представлены все модели пожарных шкафов для 1-го (или 2-х) огнетушителей ШПО по привлекательным ценам!Пожарные шкафы для огнетушителей ШПО предназначены для хранения огнетушителей и монтируются на стену. По наличию окошка на дверце для визуального контроля за состоянием огнетушителей делятся на:
- закрытые (цельнометаллические дверцы),
- открытые (с окошком).
В качестве запирающего механизма используется евро-ручка или замок. При наличии замка в дверцах предусмотрено застекленное место для хранения ключей.
Все шкафы для огнетушителей изготавливают из тонколистовой стали и покрывают порошковой краской белого или красного цвета по RAL, что обеспечивает надежность конструкции, антикоррозийную защиту и сохранение внешнего вида на весь срок службы.
Технические характеристики
Наименование | Размеры, мм | Наличие окна | Цвет | |
Пожарный шкаф ШПО-102 НЗК | 540х350х230 | — | Красный | Пожарные шкафы для огнетушителя ШПО-102 НЗК — Пожарные шкафы для огнетушителя ШПО-102 НЗК |
Пожарный шкаф ШПО-102 НЗБ | 540х350х230 | — | Белый | Пожарные шкафы для огнетушителя ШПО-102 НЗБ — Пожарные шкафы для огнетушителя ШПО-102 НЗБ |
Пожарный шкаф ШПО-103 НОК | 540х350х230 | + | Красный | Пожарные шкафы для огнетушителя ШПО-103 НОК — Пожарные шкафы для огнетушителя ШПО-103 НОК |
Пожарный шкаф ШПО-103 НОБ | 540х350х230 | + | Белый | Пожарные шкафы для огнетушителя ШПО-103 НОБ — Пожарные шкафы для огнетушителя ШПО-103 НОБ |
Пожарный шкаф ШПО-112 НЗК | 650х540х230 | — | Красный | Пожарные шкафы для огнетушителя ШПО-112 НЗК — Пожарные шкафы для огнетушителя ШПО-112 НЗК |
Пожарный шкаф ШПО-112 НЗБ | 650х540х230 | — | Белый | Пожарные шкафы для огнетушителя ШПО-112 НЗБ — Пожарные шкафы для огнетушителя ШПО-112 НЗБ |
Пожарный шкаф ШПО-113 НОК | 650х540х230 | + | Красный | Пожарные шкафы для огнетушителя ШПО-113 НОК — Пожарные шкафы для огнетушителя ШПО-113 НОК |
Пожарный шкаф ШПО-113 НОБ | 650х540х230 | + | Белый | Пожарные шкафы для огнетушителя ШПО-113 НОБ — Пожарные шкафы для огнетушителя ШПО-113 НОБ |
Стандартная комплектация
- На выбор: Качественный почтовый замок, а также комплект из 2-х ключей или ручка-защелка (Евроручка)
- Стеклянный отсек для ключей
- Полная техническая документация
Изготовление шкафов и рамок ШПО по размерам заказчика
Кроме стандартных шкафов, размеры которых указаны в таблице мы изготавливаем:
- Пожарные шкафы ШПО по вашим размерам
- Пожарные шкафы встраиваемые и навесные без задней стенки
- Рамки с дверцей по вашим размерам, предназначенные для пожарных кранов, которые расположены в технологических нишах стен.
Рамка с дверцей закрывает нишу. Рамка комплектуется ниличником.
Независимо от модели, все шкафы расчитаны на размещение одного (ШПО-102, ШПО-103) или двух огнетушителей (ШПО-112, ШПО-113) с общей массой заряда до 10 кг и высотой не более 650 мм. Таким образом в пожарные шкафы ШПО-102 и ШПО-103 ставят порошковый огнетушитель ОП-4 (ОП-5, ОП-8), воздушно-пенный огнетушитель ОВП-4 или огнетушитель углекислотный ОУ-3. В пожарные шкафы ШПО-112 и ШПО-113 устанавливается по 2 огнетушителя ОП-4, ОП-5, ОВП-4 или ОУ-3.
Предлагаем ознакомиться с полным ассортиментом пожарных шкафов для огнетушителей ШПО по каталогу, приведенному ниже. Оформить заказ можно прямо с данной страницы или другим удобным способом.
Руководство по барабанам и стойкам пожарных шлангов для напорных и шланговых систем
Ведущие нормы пожарной безопасности и строительства отодвинули внутренние шланги до минимума, но их использование (и полезность) сохраняется
Катушки для пожарных рукавов и стойки для пожарных рукавов являются частью некоторых систем стояков и шлангов, но во многих юрисдикциях они постепенно прекращаются. Ведущие противопожарные и строительные нормы и правила Национальной ассоциации противопожарной защиты (NFPA) и Международного совета по кодам (ICC) постепенно сводят к минимуму роль шланга, предназначенного для использования жильцами, в пожарной безопасности, а новые редакции этих кодексов предоставляют владельцам зданий большую гибкость в удаление их из своих систем.
В этой статье мы рассмотрим катушки для пожарных шлангов и стойки для пожарных шлангов, объясним их роль в системах стояков и шлангов, из чего они сделаны и почему они все еще есть в некоторых зданиях. Мы знакомимся с Международным строительным кодексом (IBC) и различными кодексами NFPA, чтобы помочь владельцам зданий определить свои варианты установки, ремонта или запланированного устаревания.
Для получения дополнительной информации о системах стояков, ознакомьтесь с этим постом на сайте Аарона Джонсона The Code Coach , ведущем ресурсе кодов, стандартов и рекомендуемых практик в ряде систем противопожарной защиты.
Если вам необходимо заменить или отремонтировать существующий блок шлангов, используемых жителями, взгляните на нашу подборку деталей и комплектов для стоек пожарных шлангов или катушек для пожарных шлангов , Переходники для пожарных шлангов , шланг для стоек и катушек , клапанная крышка и цепь в сборе и сопла пожарного рукава .
Некоторые стояки и системы шлангов уже давно делают шланги доступными жильцам здания, но пользователи могут не знать, когда бросить
Размер пожара увеличивается вдвое каждые 120 секунд.Или каждые 60 секунд? Каждые 30? 15?
В зависимости от пожара и характеристик здания любой из этих ответов может быть правильным. Это проблема пожарных — даже при наличии подготовки и опыта — но еще более серьезная проблема для повседневных жителей здания.
В системе стояков стойки для пожарных шлангов и катушки для пожарных шлангов позволяют жителям здания участвовать в том, что иногда называют «оказанием первой помощи при тушении пожара». На ранних или «зарождающихся» стадиях пожара в окружающем воздухе содержится много кислорода для его подпитки.Горячее пламя и газ смешиваются с холодным воздухом, повышая общую температуру. Огонь сохраняется на небольшом участке — пламя ниже высоты потолка — и видно лишь небольшое количество дыма.
Оставленный в одиночестве, огонь быстро перерастет в стадию роста, когда пламя может начать распространяться по потолку. Над головой начинает накапливаться слой горячего дыма. А затем, без особого предупреждения, пожар может полностью развернуться, со стремительно увеличивающейся скоростью тепловыделения и температурой потолка, приближающейся или превышающей 1000 градусов по Фаренгейту.
Чтобы поймать эти пожары с до , они входят в стадию роста, некоторые системы стояков и шлангов оснащены станциями для шлангов. Они достаточно малы, чтобы с ними могли обращаться люди, не являющиеся опытными пожарными, и достаточно мощные, чтобы тушить пожары, которые еще не установились.
Тем не менее, эти агрегаты не могут доставить воду достаточно быстро для полномасштабного тушения пожара. А поскольку пожар трудно предсказать (и трудно локализовать), организации, разрабатывающие глобальные стандарты пожарной безопасности, все больше беспокоятся о том, чтобы сделать катушки и стойки пожарных шлангов доступными для жителей здания.
Это не ты — это огонь. Источник: цМем
Шланговые станции для людей, находящихся в эксплуатации, встречаются в некоторых напорных и шланговых системах Класса II и Класса III
Не все системы стояков имеют стойки (или барабаны) для пожарных шлангов. В отношении инструкций по их установке подрядчики по противопожарной защите полагаются на NFPA 14 : Стандарт на установку напорных и шланговых систем. Этот стандарт делит системы стояков на три типа:
Из издания NFPA 14 от 2015 г.
3.3.19.1 Система класса I. Система, которая обеспечивает шланговые соединения 2 1/2 дюйма (65 мм) для подачи воды для пожарных.
3.3.19.2 Система класса II. Система, которая обеспечивает шланговые станции диаметром 1 1/2 дюйма (40 мм) для подачи воды для использования в основном обученным персоналом или пожарной службой во время первоначального реагирования.
3.3.19.3 Система класса III. Система, которая обеспечивает шланговые станции 1 1/2 дюйма для подачи воды для использования обученным персоналом и 2 1/2 дюйма.шланговые соединения для подачи большего объема воды для пожарных.
Шланг соединения — клапаны без присоединенного шланга; шланг станции имеют полностью оборудованные барабаны или стойки для пожарных рукавов. Эти описания предполагают, что все системы Класса II и Класса III имеют последний. Однако позже NFPA 14 заявляет, что шланговое соединение может заменить шланговую станцию в системе класса II. Точно так же в системе класса III могут отсутствовать шланговые станции, если в здании есть спринклерная система пожаротушения.
Из издания NFPA 14 от 2015 г.
5.3.2 Системы класса II
5.3.2.1 Система стояка класса II должна обеспечивать либо шланговые станции диаметром 1 1/2 дюйма (40 мм) для подачи воды для использования обученным персоналом, либо шланговое соединение для пожарной части во время первоначального реагирования.
5.3.3 Системы класса III
5.3.3.2 Если здание полностью защищено утвержденной автоматической спринклерной системой, шланговые станции класса II для использования обученным персоналом не требуются, при условии утверждения AHJ, при условии, что каждое шланговое соединение класса I составляет 2 штуки. 1/2 дюйма(65 мм) и оснащен переходником 2 1/2 дюйма x 1 1/2 дюйма (65 мм x 40 мм) и крышкой, прикрепленной к цепи.
Этот переходник 2 1/2 дюйма с внутренней резьбой NST x 1 1/2 дюйма с наружной резьбой NST помогает системам с стояком класса III без шланговых станций соответствовать требованиям NFPA 14.
Катушки и стойки пожарных рукавов могут понадобиться в многоэтажных подземных или надземных зданиях, а также в других местах, указанных в строительных нормах
. Системы стояков и шлангов класса III, хотя и распространены, редко нуждаются в шланговых станциях, а системы класса II практически отсутствуют в самых последних строительных нормах и правилах.NFPA 14 содержит требование для напорной трубу и шланги систем, но и в большинстве стран, некоторые версии МУСА Международного Строительный кодекс (МКБ) определяет, какие структуры требуют систем стояка.Для высотных зданий или зданий с глубокими подвалами обычно требуются системы стояков класса III .
Из Международных строительных норм и правил 2018 г.
[F] 905.3.1 Высота.
Системы стояков класса III должны устанавливаться во всех зданиях, где существует любое из следующих условий:
1. Четыре или более этажа расположены выше или ниже плоскости уровня.
2. Уровень самого высокого этажа расположен более чем на 30 футов (9144 мм) выше самого низкого уровня доступа пожарных машин.
3. Уровень нижнего этажа расположен более чем на 30 футов (9144 мм) ниже верхнего уровня доступа пожарных машин.
Из этого правила есть некоторые исключения. Системы класса I, в которых отсутствуют шланговые станции, могут быть установлены вместо систем класса III, если в зданиях есть автоматические спринклерные системы пожаротушения.
Их также можно использовать в определенных зданиях или частях зданий, в которых снижен риск возгорания или в условиях, которые делают установку труб, заполненных водой, нецелесообразной.И, как мы упоминали в предыдущем разделе, системы класса III с пожарной спринклерной системой, соответствующей требованиям NFPA, могут отказаться от своих шланговых станций , если они поместят на ее место заглушку и цепь вместе с редуктором.
Большой угловой клапан и отдельная стойка для шлангов являются контрольным признаком системы стояка класса III. Источник: Wikimedia Commons
Ни в одном новом здании в соответствии с редакцией IBC 2015 или 2018 не требуется система стояков класса II . Раздел 905.5 издания 2015 года призывает к шлангам диаметром 1 1/2 дюйма для ступеней без орошения площадью более 1000 квадратных футов — как части системы класса III — что примерно настолько близко, насколько IBC подходит к требованиям системы класса II.
Доступное размещение и тщательное измерение расстояний необходимы каждый раз, когда стойка или барабан пожарного рукава устанавливается с системой класса II или класса IIIВ «Справочнике по противопожарной защите » профессиональный инженер Дэвид Р. Хейг пишет, что водозаборные системы с постоянными шланговыми станциями «должны располагаться в центральных районах… где они хорошо видны и легко доступны». Шланговые станции должны располагаться на высоте от трех до пяти футов над полом, если измерять расстояние от пола до центра шлангового клапана (NFPA 14, разделы 7.3.1.1 — 7.3.1.1.1).
Раздел 4.6.2.1 NFPA 14 ограничивает максимальную длину прилагаемого шланга до 100 футов. Работая в рамках этого предела, разработчики систем класса II должны обеспечить достаточно правильно размещенных шланговых станций, чтобы обеспечить покрытие.
Из издания NFPA 14 от 2015 г.
7.3 Расположение шланговых соединений.
7.3.3.1 Системы класса II должны быть снабжены станциями для шлангов 1 1/2 дюйма (40 мм), чтобы все части каждого этажа здания находились в пределах 130 футов (39 футов).7 м) от шлангового соединения, снабженного шлангом диаметром 1 1/2 дюйма (40 мм), или в пределах 120 футов (36,6 м) от шлангового соединения, снабженного шлангом диаметром менее 1 1/2 дюйма (40 мм).
7.3.3.2 Расстояния должны измеряться вдоль пути движения, начинающегося от шлангового соединения.
Эти расстояния — 130 футов для шланга 1 1/2 дюйма и 120 футов для меньших размеров — учитывают радиус действия сопла. Они измеряются с использованием «метода фактической длины», который учитывает длину потока, когда шланг огибает двери, углы и препятствия.В то время как положение о длине шланга (максимум 100 футов) применяется к системам как класса II, так и класса III, раздел 7.3.3.1 не применяется к шланговым станциям в системах класса III (7.3.4.1.1).
При использовании в системе класса II катушки пожарных рукавов со шлангом диаметром 1 1/2 дюйма можно размещать на расстоянии 130 футов друг от друга (при измерении методом «фактической длины»).
Станции в напорных и шланговых системах состоят из нескольких простых компонентов и различных требований кодов.
Большинство шланговых станций, установленных в соответствии с NFPA 14, состоят из следующих компонентов:
Все шланговые станции по определению включают последние три элемента (стойку / барабан, шланговое соединение и шланг / сопло).Гардеробные или шкафы, хотя и предоставляются часто, в явном виде не требуются.
Унитазы и шкафы должны обеспечивать легкий доступ к шланговым соединениямВ разделе 4.6.1 NFPA 14 перечислены следующие требования к шкафам и шкафам, используемым со шланговыми станциями:
- Они должны быть достаточно большими, чтобы не замедлять «быстрое использование» шланговых соединений, шлангов и связанного с ними оборудования
- Зазор 2 дюйма должен быть обеспечен между любой частью шкафа (кроме двери) и шланговым соединением в любое время, даже когда клапан полностью открыт.
- В шкафах можно хранить только пожарное оборудование, они должны быть четко обозначены, а их содержимое должно быть помечено как
- Устройства, используемые для открывания «разбитых стеклянных» панелей, должны быть прикреплены «в непосредственной близости» от панели и «расположены так, чтобы устройство нельзя было использовать для разбивания других стеклянных панелей в дверце шкафа».
- Безопасное остекление должно состоять из закаленного безопасного стекла или пластикового стекла, соответствующего ANSI Z97.1, стандарт, предназначенный для снижения вероятности получения травмы при разбивании стекла
- Шкафы не должны нарушать огнестойкость окружающих узлов
Кроме того, должна быть приложена этикетка со словами «ПОЖАРНЫЙ ШЛАНГ ДЛЯ ИСПОЛЬЗОВАНИЯ ОБУЧЕННЫМ ПЕРСОНАЛОМ» вместе с инструкциями по эксплуатации, если их нет в самой стойке или барабане (раздел 4.6.5).
Перечень является основным требованием для катушек или стоек пожарных шлангов, а катушки требуются для небольших шланговРаздел 4.6.3 содержит требования NFPA 14 к стойкам для пожарных рукавов или барабанам для пожарных рукавов, в которых шланги хранятся безопасно. Для каждой станции со шлангом диаметром 1 1/2 дюйма требуется «указанная стойка или утвержденный метод хранения» — это означает, что стойка требует сертификации третьей стороной или одобрения AHJ.
Символы UL и ULC в центре стойки для штырей пожарного шланга указывают на то, что данное устройство внесено в список в соответствии с NFPA 14.
Если размер шланга меньше 1 1/2 дюйма, его следует хранить на «катушке непрерывного потока», указанной в списке.Как следует из названия, катушки с непрерывным потоком гарантируют, что шланг может сливать воду, как только открывается клапан, даже если шланг частично свернут в спираль. Если пожарный шланг хранится не в шкафу или шкафу, стойки и катушки должны иметь этикетку со словами «ПОЖАРНЫЙ ШЛАНГ ДЛЯ ИСПОЛЬЗОВАНИЯ ОБУЧЕННЫМ ПЕРСОНАЛОМ» вместе с инструкциями по эксплуатации станции (4.6.5).
Шланги и форсунки 1 1/2 дюйма входят в стандартную комплектацию, но могут использоваться альтернативы меньшего размера. ТребованияNFPA 14 к шлангам содержатся в разделе 4.6.2, а их требования к форсункам приведены в разделе 4.6.4. Все форсунки должны быть указаны в списке, а шланги должны соответствовать одному из двух требований, в зависимости от их размера:
- Шланг 1 1/2 дюйма: Каждый должен быть указан в перечне, иметь футеровку, готов к использованию и иметь длину не более 100 футов. Они могут быть разборными (могут лежать ровно) или неразборными (сохраняют свою форму при хранении).
- Размеры до 1 1/2 ”: Шланги меньшего размера должны быть указаны в списке и неразборные .
Шланги меньшего размера — которые можно использовать. только в местах с повышенной опасностью света. — должны быть не менее 1 дюйма в диаметре. Они должны быть внесены в список и утверждены AHJ. Эти ограничения применяются к системам как класса II, так и класса III (разделы 5.3.2.2 и 5.3.3.1).
Некоторые пожарные рукава разработаны специально для стеллажного и катушечного применения. Они легкие, указаны в списке и обычно имеют диаметр 1 1/2 дюйма.
В стояках будущего будет меньше стоек и барабанов для пожарных рукавов
ICC постепенно отменяет требования к напорным системам как класса II, так и класса III.Неспособность владельцев зданий обслуживать шланги, «спорадическое» обучение сотрудников работодателей использованию шлангов и увеличение количества спринклерных систем пожаротушения в конструкциях делают использование этих шлангов менее необходимым и потенциально опасным.
В последние годы Совет Международного кодекса (ICC) предоставил сотрудникам пожарной службы новые инструкции по удалению шлангов, используемых людьми. Издание Международного противопожарного кодекса (IFC) 2018 г. позволяет должностным лицам пожарного кодекса снимать пожарные шланги со станции, если выполняются оба из следующих условий:
- Шланг не будет использоваться обученным персоналом или пожарными
- Входящие в комплект отводы для шлангов совместимы со шлангами местной пожарной части
Кроме того, NFPA 1 : Правила пожарной безопасности разрешают местным должностным лицам пожарного кодекса снимать существующие шланги, используемые жителями, при соблюдении всех следующих условий:
- NFPA 1 или действующие строительные нормы и правила не требуют их установки
- Компетентный орган (AHJ) определяет, что шланг не будет использоваться обученным персоналом или пожарной службой.
Эти положения, если они будут приняты, могут быть реализованы несколько иначе.Например, пожарная служба Сан-Хосе требует, чтобы владельцы зданий подали заявление на получение разрешения перед удалением. Затем их система должна быть проверена, протестирована и обслужена лицензированным подрядчиком.
Обратите внимание, что ни один из этих стандартов не допускает демонтажа других компонентов системы стояка — только шлангов, барабанов и стоек пожарных шлангов, а также сопел пожарных рукавов. Шланговые соединения оставлены нетронутыми.
Пустая (или почти пустая) заправочная станция может беспокоить некоторых пассажиров.Это изображение, например, взято из обсуждения в Интернете под названием «Это пожарный шланг в больнице, в которой находится моя мама». Источник: Reddit
Стойки для пожарных рукавов и катушки для пожарных рукавов по-прежнему найдутся в настройках там, где они необходимы, и их можно безопасно использовать
Вместо того, чтобы поощрять некоторых обученных жителей к сдерживанию пожаров на их ранних стадиях — как это уже делается с огнетушителями, — сегодняшние сотрудники пожарной службы предпочли бы обеспечить, чтобы эвакуация происходила как можно быстрее и безопаснее.Хотя это, как правило, хорошо, шланговые станции все же можно использовать.
Во-первых, хотя владельцы зданий могут удалить эти системы, у них нет полномочий на это. В некоторых юрисдикциях, особенно в тех, которые не обновляли свои правила пожарной безопасности в течение некоторого времени, могут потребоваться шланги, используемые жильцами. Во-вторых, даже если снятие является вариантом, шланговые станции все еще могут быть полезны. Местная пожарная команда может использовать шланговые станции для безопасного тушения пожаров, пока остальные жители здания эвакуируются.А когда горячие работы являются обычным явлением или происходят вместе с повреждением системы пожаротушения, стойки и катушки для пожарных шлангов могут стать полезным дополнением к другим мерам противопожарной защиты.
Наконец, местные пожарные депо могут использовать шланговые соединения диаметром 1 1/2 дюйма в дополнение к более надежным мерам пожаротушения. Меньшие размеры шлангов сводят к минимуму сброс воды — это означает, что пожарные могут поглощать тушенные в основном пожары и убирать мусор, уменьшая ущерб от воды.
Обязательно прочитайте статью The Code Coach о стояках , а также проверьте и добавьте в закладки главный сайт для получения подробной информации о кодах, стандартах и рекомендуемых методах — от ICC, NFPA и других — в области противопожарной защиты системы.
Если вы хотите отремонтировать или заменить существующую шланговую станцию, обратите внимание на наш выбор компонентов и принадлежностей, в том числе:
Эта полная стойка для булавок поставляется со 100-футовым шлангом 1 1/2 дюйма, перечисленным соединением для пожарного шланга и всем необходимым для хранения и извлечения шланга для аварийного использования.
Просмотрите наши стойки для пожарных шлангов и катушки для пожарных шлангов для систем стояков и шлангов.
Вопросы? Позвоните нам по телефону +1 (888) 361-6662 или по электронной почте [электронная почта защищена].
Этот блог изначально был размещен на QRFS.com / blog. Если эта статья вам помогла, посетите нас на Facebook.com/QuickResponseFireSupply или в Twitter @QuickResponseFS.
Материалы, представленные на сайтах «Мысли в огне» и QRFS.com, включая весь текст, изображения, графику и другую информацию, представлены только в рекламных и информационных целях. Каждое обстоятельство имеет свой уникальный профиль риска и требует индивидуальной оценки. Содержание этого веб-сайта никоим образом не исключает необходимости в оценке и совете специалиста по безопасности жизнедеятельности, услуги которого следует использовать во всех ситуациях.Кроме того, всегда консультируйтесь со специалистом, таким как инженер по безопасности жизнедеятельности, подрядчик или местный орган власти, имеющий юрисдикцию (AHJ; начальник пожарной охраны или другое государственное должностное лицо), прежде чем вносить какие-либо изменения в вашу систему противопожарной защиты или безопасности жизни.
Руководство для начинающих по пожаротушению с стояком
Клей Маги
Фотографии автора, если не указано иное
Напорная труба 101
Покойный Энди Фредерикс однажды сказал: «Системы стояков похожи на большую черную дыру.Вы наливаете воду в один конец и надеетесь, что вода выйдет из другого конца ». Это чистая правда Божья, когда речь идет о системах противопожарной защиты. Водосборные трубы — один из наиболее неправильно понимаемых аспектов пожаротушения для большинства пожарных служб. Если вы работаете в Нью-Йорке, Чикаго и других крупных столичных городах, что борьба пожар в многоэтажных или опускных оборудованных зданиях на регулярной основе, скорее всего, вы мало знаете об этих системах. Эти системы сложны: все, что может пойти не так, скорее всего, пойдет не так.
Мне посчастливилось много раз слушать тех, кто в мире пожаротушения и высотных пожарных труб: Билла Гастина, Дэйва МакГрейла, Рэя МакКормака, Джона Сериелло, Денниса Легира и так далее. Эти специалисты в основном работают в разных регионах страны и работают несколько по-разному. Тем не менее, в большинстве случаев пожаротушение с помощью стояка одинаково, независимо от того, куда вы идете, если только это опытная пожарная часть, использующая стояк. Большая часть страны не имеет опыта в пожаротушении с помощью стояков, но здания, оборудованные стояками, становятся все более и более распространенными в пригородах.Далее следует обзор из четырех частей, посвященный системам с напорным трубопроводом, кодексам Национальной ассоциации противопожарной защиты (NFPA), которые их регулируют, выбору оборудования, нагрузке на шланги и даже некоторым мыслям о перекачке этих систем. Это строительные блоки: вы увидите, как знание систем и их требований приводит к выбору оборудования и так далее.
(1) Джон Наннинга, Хьюстон Файр.
СВЯЗАННЫЙ ПОЖАРНАЯ ПОДГОТОВКА
Энди Фредерикс: ОПЕРАЦИИ СИСТЕМЫ STANDPIPE: ОСНОВЫ ДВИГАТЕЛЯ
ОПЕРАЦИИ СТАНДАРБОНА: КОМПЛЕКТ НАБОР
Гастин: Операции с стояком: подготовка
McGrail and Tracy: Standpipe Operation: Facts and Fiction
Общие сведения о стояках
Первый шаг к пониманию стояков — это технические данные, классы стояков, типы стояков, а также соответствующие стандарты и рекомендации NFPA, которые к ним прилагаются.Это первый строительный блок. Эти стандарты и содержащаяся в них информация определяют все решения при выборе и покупке шланга, насадок и оборудования. Они не только направляют развитие вашего оборудования, но также направляют то, как вы прокачиваете эти системы. Есть три класса стояков. Трубы класса I предназначены для использования обученными пожарными. Они имеют выпускное отверстие диаметром 2 ½ дюйма и способны пропускать не менее 250 галлонов в минуту (галлонов в минуту) из каждого отдельного выпускного отверстия. Каждый стояк должен быть способен пропускать 500 галлонов в минуту.Насос должен обеспечивать подачу 500 галлонов в минуту из первого стояка и 250 галлонов в минуту из каждого дополнительного стояка. Насос должен обеспечивать это не менее 30 минут. Колонки класса II предназначены для использования в гражданских целях. Это шкафы для шлангов, которые вы видите в старых зданиях (Фото 1). Они постепенно выводятся из эксплуатации, и в большинстве юрисдикций был снят шланг для использования жильцами. У них нет таких же стандартов, как у стояков Класса I или Класса III. У них есть соединение диаметром 1 ½ дюйма с одинарным шлангом с рубашкой и поворотной насадкой.Они способны производить только 100 галлонов в минуту. Они не должны использоваться пожарными. Третий класс, класс III (фото 2), соответствует всем тем же критериям, что и класс I, однако у них есть соединение на 1 ½ и 2 ½ дюйма. Вы можете найти эти типы соединений в навесном шкафу, а шланг для использования людьми был удален. Важно, что если вы используете шланг диаметром 1 дюйма, не используйте соединение диаметром 1 ½ дюйма; используйте 2½-дюймовое соединение с редуктором или скребком. Помните, что соединения класса II имеют ограниченное давление и ограниченные галлоны в минуту.
(2) Джон Наннинга, Хьюстон Файр.
Есть две основные категории стояков: мокрые и сухие. Влажные системы бывают либо автоматическими, либо ручными. Автоматические влажные системы постоянно удерживают воду в стояке и имеют пожарный насос, способный обеспечивать необходимое давление. Влажные системы с ручным управлением постоянно удерживают воду в системе, но не поддерживаются насосом. Комбинированная ручная водозаборная система и спринклерная система может иметь достаточное давление для подачи спринклеров без насоса или нуждаться в относительно небольшом насосе для подачи спринклеров, но не будет обеспечивать адекватное снабжение выпускных шлангов.
Пожарная служба должна будет обеспечить соединение пожарной части (FDC), чтобы оказать давление на свои линии атаки. Автоматические системы — это наиболее часто встречающиеся системы в высотных зданиях, но каждый отдел должен выполнить предварительное планирование и осмотр здания для выявления любых аномальных систем. Автоматические и полуавтоматические системы осушения удерживают воздух в стояке. Автоматические системы удерживают воздух под давлением. Если выпускной клапан стояка открыт, он открывает клапан, позволяющий воде заполнить систему.В полуавтоматических системах воздух без давления. Вода подается через клапан с сухой трубкой, который необходимо активировать вручную. Две вышеуказанные системы сушки имеют постоянное водоснабжение. Наконец, ручная система осушения имеет в системе воздух без давления и не имеет пожарного насоса или водоснабжения, что делает обязательным использование FDC до того, как может быть предпринята пожарная атака. Они часто встречаются на стоянках в местах, подверженных замерзанию. Они также общеизвестно ненадежны из-за их доступности для вандалов.Заглушки могут отсутствовать, а клапаны открываться без индикации, пока вы не зарядите систему, и вода не выльется из нескольких неиспользуемых выходов, и вы не сможете создать давление в системе.
Есть два основных документа NFPA, которые относятся к стоякам. Первым и наиболее известным является NFPA 14 , Стандарт на установку напорных и шланговых систем . Второй — NFPA 13E, Рекомендуемая практика для пожарных работ на объектах, защищенных спринклерной и стояковой системой s.NFPA 14 — это стандарт проектирования и установки, но он содержит много информации, имеющей отношение к нам как конечному пользователю. Важными выводами являются требуемые давления, как минимальные, так и максимальные, и допустимое расстояние перемещения. Они оба очень важны. Во-первых, существуют две разные версии систем, совместимых с NFPA 14: системы, построенные до 1993 года и после 1993 года. Изменения в стандартах произошли после пожара на One Meridian Plaza в Филадельфии, штат Пенсильвания, в феврале 1991 года, когда три пожарных из Филадельфии погибли в очереди. долга.Этот пожар — известный пример пожаротушения на высотных зданиях и выбора оборудования. Об этой трагедии написано много статей, а также отчет NIOSH. Вкратце, пожарное управление Филадельфии столкнулось с проблемой низкого давления во время этого пожара и также работало на 1 inch дюйма с автоматическими форсунками для тумана. Из-за этого пожара NFPA 14 был переписан.
NFPA 14 имеет как максимальное, так и минимальное допустимое давление на выходе. До 1993 года минимально допустимое остаточное давление (давление при протекании воды) составляло 65 фунтов на квадратный дюйм на самом удаленном выходе, обычно на крыше.После 1993 года это давление было изменено до 100 фунтов на квадратный дюйм. Это давление также является минимальным для любого выпускного отверстия в системе. Их стоит ожидать в любой торговой точке. NFPA 14 требует, чтобы редукционные клапаны (PRV) или устройства ограничения давления (PRD), вместе называемые устройствами регулирования давления (см. Ниже), снижали давление при избыточном давлении в системе. Если задуматься, давление, оказываемое на выпускное отверстие второго этажа, будет намного больше, чем давление, оказываемое на выпускное отверстие 30-го этажа, из-за напора и близости к пожарному насосу.Пожарный насос может выдавать 300 фунтов на квадратный дюйм, чтобы получить на крыше 65 фунтов на квадратный дюйм. Давление на втором этаже будет намного выше 175 фунтов на квадратный дюйм. Эти устройства необходимы и устанавливаются для борьбы с этим эффектом. NFPA 14 после 1993 г. гласит, что когда статическое давление на выходе 2 ½ дюйма превышает 175 фунтов на квадратный дюйм, необходимо установить устройство регулирования давления, чтобы ограничить статическое И остаточное давление до не более 175 фунтов на квадратный дюйм. Однако клапаны можно настроить на любое количество, если оно выше минимального 100 фунтов на квадратный дюйм (65 фунтов на квадратный дюйм до 1993 года) и ниже максимального остаточного давления 175 фунтов на квадратный дюйм.Издание 1990 г. требовало, чтобы статическое давление и давление потока не превышали 100 фунтов на квадратный дюйм. Кроме того, устройство не могло быть настроено для достижения давления выше 100 фунтов на квадратный дюйм.
Напоследок поговорим о дальности путешествия. NFPA 14 требует, чтобы расстояние от розетки не превышало 130 футов в зданиях без орошения и не превышало 200 футов в зданиях с дождеванием. Если расстояние проезда превышает эти цифры, то розетки требуется размещать в подъездах с противопожарными дверями; Примером этого являются больницы или школы.Таким образом, если здание построено в соответствии со стандартами NFPA, любая часть пола здания должна быть доступна с шлангом не более 200 футов от выхода стояка. Но давайте вмешаемся в дела. Наилучшая и общепринятая практика — устанавливать водозаборную колонку на полу под огнем. Это легко добавляет полные 50 футов к вашему шлангу, изменяя максимальную укладку на 250 футов.
Следующий документ, который не так широко известен и часто игнорируется пожарными, — это NFPA 13E.NFPA 13E — это «рекомендация», а не «стандарт». Если вы уделяли пристальное внимание, вы, вероятно, заметили, что стояки — это системы низкого давления. 13E конкретно дает рекомендации по оборудованию для пожарных частей в Приложении А к рекомендации. Приложение A повторяет большую часть того, о чем мы говорили выше в NFPA 14, и делает вывод о том, что следует использовать 2 ½-дюймовый шланг с соплом, пропускающим 250 галлонов в минуту при рабочем давлении в сопле 50 фунтов на квадратный дюйм. Кроме того, он повторяет необходимость не использовать закрытые отводы на выходах в попытке управлять двумя шлангами от одного выхода.Помните, что отдельный выпускной канал способен пропускать только 250 галлонов в минуту.
(3)
(4)
(5) Энтони Роуэтт-младший, Mobile Fire.
Напомним, что мы вкратце упомянули устройства регулирования давления. PRD снижают давление и расход, влияя на размер отверстия или ограничивая его. Они могут быть металлическими кольцами, помещенными внутри выпускного отверстия стояка, чтобы создать меньшее отверстие, или они могут быть стопором, добавленным к колесу стояка, чтобы оно не открывалось за определенную точку.Есть несколько разных типов. Изучите и ознакомьтесь со всеми ними (фото 3-5). При обнаружении их следует удалить перед подключением пожарных шлангов или приборов. Некоторые из них можно удалить с помощью подходящего шестигранного ключа или сломав ударным инструментом.
(6)
(7)
(8) Энтони Роуэтт-младший, Mobile Fire
Другими распространенными устройствами для снижения давления являются клапаны PRV. Эти клапаны поддерживают постоянное давление потока и галлоны в минуту, несмотря на давление в системе.Эти клапаны могут быть настроены на заводе (предварительно настроенные) или настраиваемые на месте *. Блоки, настроенные на заводе-изготовителе, индивидуальны для каждого этажа, и при установке необходимо соблюдать особую осторожность, чтобы убедиться, что они находятся на правильном этаже. Регулируемые на месте блоки калибруются на месте после того, как техник устанавливает их на пол. Еще одно небольшое подмножество настраиваемого поля — это то, что некоторые люди называют регулируемым пожарным полем. Они могут быть отрегулированы персоналом пожарной части, обладающим необходимыми знаниями, и для работы с ними требуются специальные стержни.PRV обычно можно отличить по большому краю наверху или на крышке клапана (фото 6-8), но это не всегда так (см. Системы Zurn / Wilkins и Croker). Кроме того, после снятия торцевой крышки наличие гладкого стержня является прямым признаком PRV (фото 9). Не-PRV будет иметь шток с резьбой (фото 10.). Предохранительные клапаны также могут быть установлены на уровне потолка, снижая давление до того, как вода потечет к выпускному отверстию шланга или спринклерной системе. Это обычное дело в комбинированных системах, где спринклерная система и стояк используют общий стояк.Для спринклеров требуется более высокое давление, чем для стояков из-за потерь на трение в трубах меньшего диаметра и более высоких рабочих давлений. В этой ситуации система может использовать один PRV, снижая давление перед разделением на спринклерный трубопровод и систему стояка для пола. Кроме того, PRV — это односторонний клапан, для открытия которого используется давление сзади. Когда дело доходит до откачки зданий, есть две основные проблемы. Во-первых, каждый клапан имеет необходимое давление в системе, что приведет к смещению клапана.Если вы возьмете на себя управление системой, накачайте необходимое давление системы, чтобы получить номинальное давление на выходе для клапана. Во-вторых, во время аварийных ситуаций, связанных с КПД, водитель часто первой думает закачать воду непосредственно в стояк через выходное отверстие на первом этаже. PRV — это односторонний клапан, который открывается давлением с обратной стороны. Вы не сможете перекачивать воду в водозаборник, в котором есть PRV; он закроет клапан. Мы обсудим прокачку этих систем более подробно позже.
(9) Энтони Роуетт-младший, Mobile Fire
(10) Энтони Роуэтт-младший, Mobile Fire
Еще раз, существует множество различных типов PRV, и вам следует изучить и ознакомиться с каждым из них.Если в вашей юрисдикции есть регулируемые предохранительные клапаны с противопожарным полем, убедитесь, что регулировочные стержни присутствуют во время ваших планов на случай непредвиденных ситуаций и, возможно, носите их в сумке для стояка. Как упоминалось ранее, одним из самых известных пожаров в высотных зданиях, где PRV вызвали серьезные проблемы, был One Meridian Plaza в Филадельфии. Хотя клапаны PRV были регулируемыми в полевых условиях, во время установки они были неправильно настроены, в результате чего пожарные имели давление на выходе из стояка около 45 фунтов на квадратный дюйм. Это тематическое исследование является важным в истории высотной тактики и оборудования и демонстрирует потребность в оружии низкого давления, таком как шланг диаметром 2 ½ дюйма и сопла с гладким каналом.Опять же, это то, что привело к изданию NFPA 14 1993 года и увеличению минимального давления.
Все взаимосвязано, и пожарные не могут принимать решения без соответствующих знаний. Знание этих систем важно независимо от того, работаете ли вы в здании или собираете оборудование.
В части 2 этой серии мы рассмотрим выбор сопла, выбор шланга, и оборудование, необходимый для операции опускной трубы.
КОНЕЧНАЯ ПРИМЕЧАНИЕ
* Клапаны с заводской настройкой не имеют пружин, в то время как клапаны с регулируемой настройкой регулируются путем натяжения пружины.Клапаны с заводской настройкой имеют узел плавающий поршень / клапан, который реагирует на давление после клапана. Эффект снижения давления заводских клапанов PRV определяется площадью поверхности поршня в узле поршень / клапан. Следовательно, PRV на нижнем этаже будет иметь поршень с большей площадью поверхности, чем поршень на верхнем этаже.
Клэй Маги — инструктор в Академии грузовиков Magic City и пожарный / фельдшер в отделениях пожарно-спасательной службы Бирмингема (AL) и пожарно-спасательной службы Челси.В настоящее время он назначен на службу спасения 20 в Бирмингеме. Клэй начал свою карьеру в пожарной части Восточного Октиббеха в 2004 году, когда учился в Государственном университете Миссисипи. Он работает в Birmingham Fire с 2013 года. Он страстно увлечен насильственным проникновением и высотными операциями. Он имеет степень бакалавра делового администрирования в Государственном университете Миссисипи, степень младшего специалиста по пожарной безопасности в Южном Колумбийском университете и многочисленные сертификаты пожарного колледжа Алабамы.
Все плюсы и минусы Халлигана
Часть 1: Вождь и его уродливый бар
Часть 2: Халлиганов много, но этот мой
Часть 3: Рычаги могут двигать горы
Как пожарные могут выбрать шланг подходящего размера для пожаротушения
В прошлом месяце мы рассмотрели эффект домино, возникающий при неправильном продвижении шланга.В этом месяце мы рассмотрим вопрос выбора шланга правильного размера.
Есть три шланга стандартного размера, которые пожарная служба использует в качестве линии атаки: 1½, 1 и 2½ дюйма. Остальные ситуации могут быть связаны с большими мастер-потоками или палубными орудиями.
Ключ к выбору лески правильного размера — это просто налить нужное количество воды на огонь.С самого начала выберите неправильный размер, и операция пойдет не так, как планировалось.
Ключ к выбору лески правильного размера — это просто налить на огонь нужное количество воды. (Фото / Twitter FD Сиэтла) Проблема с привычным деломПожарные склонны возвращаться к привычкам, которые они могли выработать со временем из-за повторения и знакомства.Одна из привычек, к которой прибегает большинство пожарных, — это шланг диаметром 1½ или 1¾ дюйма.
Эти размеры всегда кажутся первыми шлангами, используемыми для любой наступательной огневой атаки. Хотя шланг диаметром 1½ или 1¾ дюйма действительно обеспечивает достаточную подачу воды для большинства наших повседневных пожаров, он не подходит, когда речь идет о крупных пожарах, требующих больших объемов воды.
Диаметр шлангового соединения 1½ и 1 ¾ дюйма одинаков, они отличаются только диаметром оболочки шланга.Таким образом, когда вода течет через шланг диаметром 1¾ дюйма, она все равно должна проходить через муфту диаметром 1,5 дюйма через каждые 50 или 100 футов.
Это небольшое уменьшение диаметра шлангового соединения добавляет некоторые общие потери на трение, но это количество несущественно по сравнению с количеством воды, которое может подаваться при более низком рабочем давлении с помощью шланга диаметром 1¾ дюйма.
Вода в огоньРазмер конструкции, пожарная нагрузка и нагрузка на топливо, а также размер пожара будут определять, какой размер шланга следует отсоединить в первую очередь и использовать для эффективной подачи воды.Общее правило, которое может помнить большинство пожарных, — маленький огонь равен маленькой воде, а большой огонь равен большой воде.
Маленькая вода относится к вашим основным шлангам диаметром 1½ или 1¾ дюйма; большая вода относится к 2½-дюймовому шлангу.
С форсункой 1½ дюйма средняя скорость подачи воды может составлять от 150 до 200 галлонов в минуту. С помощью насадки диаметром 2½ дюйма расход воды можно увеличить при минимальном увеличении давления насоса.Средняя скорость подачи воды составляет от 200 до 325 галлонов в минуту.
Такое увеличение подачи воды может быть тем, что необходимо для быстрого и эффективного тушения большого пожара. В сопроводительном видео вы увидите примеры того, как первый шланг был снят с неправильным размером в зависимости от размера конструкции и имеющейся топливной нагрузки.
Убедитесь, что вы не натянули шнур неправильного размера.
LAFD Требование № 75: Стандартный ящик доступа с ключами
БЮРО ПО ПРЕДУПРЕЖДЕНИЮ ПОЖАРА И ОБЩЕСТВЕННОЙ БЕЗОПАСНОСТИ
ТРЕБОВАНИЕ № 75: СТАНДАРТ КЛЮЧЕВОГО ДОСТУПА
-боевые действия.
Объем: Применяется ко всему новому строительству и существующим зданиям, которые регулируются городом Лос-Анджелес.
Управление: Закон о пожарной безопасности Лос-Анджелеса, раздел 506.
Физические требования к ящикам для ключей доступа:
- Внесены в список в соответствии со стандартами UL 437 и 1037.
- На ключ высокого уровня защиты LAFD Medeco.
- Не должен иметь доступа к дополнительному ключу. Не требуется, чтобы иметь тампер.
- Должен быть снабжен боковыми откидными крышками.
- Должен быть красного, черного или серебристого цвета. На коробках черного или серебристого цвета на крышке должно быть слово «ПОЖАР». Буквы должны быть не менее ¾ дюйма в высоту и иметь светоотражающую способность.
- Изделие Knox или его аналог:
- Малоэтажная модель 4400R
- Высотная начальная точка входа Модель 3200R
- Высотная внутренняя часть на панели управления пожаротушением / пожарной диспетчерской Модель 1300.
Размещение:
- Внешний ключ коробки должны быть установлены заподлицо или утоплены в целях безопасности.
- Устанавливается на высоте 5 футов над прилегающим полом, в пределах 10 футов от главной входной двери.
- Дополнительные внешние ящики для ключей могут потребоваться для доступа на парковку или в других необычных ситуациях.
- Ворота, ограничивающие доступ транспортных средств LAFD к жилым объектам или бизнес-паркам, должны быть оборудованы ящиками для ключей доступа, утвержденными отделом гидрантов и доступа. (Одноклавишный переключатель Knox, модель 3502)
Общие:
- Существующие ящики для ключей могут быть обслужены, если требуется немедленный доступ.
- Ящики для ключей доступа должны быть предоставлены в соответствии с текущими требованиями, если существующий ящик для ключей или навесной замок поврежден или требует замены.
- Расположение ящика для ключей определяется ФПБ для нового строительства.
- Расположение ящиков для ключей в существующих зданиях без изменения назначения определяется местной пожарной частью LAFD или инспектором FPB, имеющим полномочия на техническое обслуживание.
Содержимое ящика для ключей доступа:
- Низкие здания. Минимум 4 комплекта необходимых ключей.
- Высотные дома. Внешний ящик для ключей должен содержать как минимум 1 набор ключей, необходимых для входа в здание и доступа к внутреннему ящику для ключей. Внутренний ящик для ключей, в котором должно быть минимум 6 комплектов ключей.
Необходимые ключи:
- Каждое кольцо для ключей должно быть снабжено всеми необходимыми ключами.
- Каждый ключ обозначается прочной водонепроницаемой этикеткой или биркой.
- Главный ключ (внешний вид лестничной клетки, электрическая, механическая, телефонная, пожарная насосная, аварийная генераторная, лифтовая машина / диспетчерская). Пожарная служба лифта / ключи аварийной остановки, ключи от противопожарных дверей, панель управления пожарной сигнализацией / пульт с ручным управлением / телефонный шкафчик для голосовой эвакуации / пожарный (все замки системы пожарной сигнализации должны иметь одинаковый ключ).
- Электронные ключи контроля доступа для систем доступа к лифтам или дверных замков.
План этажа высокого внутреннего ящика для ключей:
- 6 комплектов пластифицированных листов в закрытых переплетах.
- Планов этажей, чтобы показать как минимум: FDC, расположение стояка шлангов клапанов, устройства управления спринклерным / опускного клапан, лестничная клетка место, наружная лестничная клетка дверь, месторасположение управления огня, лифт вестибюлей / машины / БСТИТ, пожарный насос, аварийный генератор, хранилище топлива, электрические, механические, телефонные, главный клапан природного газа, главный регулирующий клапан бытового водоснабжения, мусорные помещения, другие помещения повышенной или особой опасности, погрузочные доки и все точки доступа в здание.
- Контактная информация управляющего зданием / инженеров.
- Схемы лифтов и подступенков. Стояк водяной системы / однолинейная схема. Электрическая однолинейная схема. (Формы инвентаризации здания можно использовать для получения информации о стояках системы)
Что такое соединение FDC?
FDC расшифровывается как Fire Department Connection. Это соединение снаружи коммерческого здания, где пожарная служба может присоединить пожарный шланг и закачать воду в систему стояков здания, увеличивая давление воды в спринклерной системе здания.
Традиционное соединение FDC состоит из латунного фитинга в форме буквы Y, выступающего из внешней стены здания. Это известно как сиамский клапан, поскольку он обычно имеет два 2,5-дюймовых охватывающих штуцера, которые позволяют воде течь в одну 4-дюймовую трубу внутри стены. Два 2,5-дюймовых фитинга, как правило, являются охватывающими и поворотными. Пожарные прикрепляют охватывающий конец шланга к своей насосной тележке, подводят шланг к FDC и присоединяют охватываемый конец своего шланга к поворотным соединениям с внутренней резьбой на FDC.Резьба на этих вертлюгах почти всегда составляет 2,5 дюйма NH или NST. Есть исключения, такие как Сан-Франциско, где обычно используются 3-дюймовые разъемы NH, и Нью-Йорк, у которого есть собственная резьба. Особые городские потоки известны как «местные» потоки. Вы можете узнать в местной пожарной службе, какой размер и тип резьбы используется в вашем районе.
Есть две общие детали, которые необходимо заменить на типичном блоке FDC: заглушки или крышки и сами вертлюги.
Соединения для пожарных служб обычно изначально устанавливаются с резьбовыми заглушками, часто из латуни, которые ввинчиваются в двойной 2.Фитинги с резьбой 5 дюймов NH. К сожалению, эти латунные заглушки часто крадут и продают на металлолом. FireHoseDirect предлагает запасные заглушки из латуни, полированной латуни или красного пластика для предотвращения повторной кражи. ВАЖНО: Внешний диаметр 2,5-дюймовой заглушки NH составляет почти ровно 3 дюйма (следовательно, внутренний диаметр оставшейся внутренней вертлюга также составляет 3 дюйма). Очень часто клиенты заказывают сменную заглушку 3 «NH с внешним диаметром 3 5/8» и обнаруживают, что она не подходит.Истинный 3-дюймовый NH — редкость за пределами Сан-Франциско. Если внутренний диаметр внутреннего вертлюга на вашем FDC составляет 3 дюйма, вам почти наверняка понадобится заглушка с резьбой 2,5 дюйма NH.
T he 2,5 дюйма с резьбой NH Заглушки также можно заменить ломкими алюминиевыми или пластиковыми крышками с проушинами, которые зацепляются за выступы, называемые выступами для штифтов на шарнире с внутренней резьбой. Вы можете найти их вместе с видео, показывающим, как установить, в подкатегории «Крышки для подключения пожарной части» в основной категории «Заглушки и заглушки».Они эффективно предотвращают попадание мусора, птичьих гнезд и другого мусора в арматуру, но не имеют ценности для металлолома, поэтому маловероятны кражи. Примечание. Чрезвычайно важно заменить отсутствующие заглушки или крышки, чтобы FDC продолжал работать и помогать пожарным в случае пожара.
Иногда крадут и оригинальную латунную заглушку, и латунные вертлюги. В этом случае вам понадобится запасной комплект 2,5-дюймового шарнирного соединения из латуни NH / NST, который можно найти в подкатегории Запасные части FDC в основной категории Соединения для пожарных.В этот комплект входит вертлюг, шарикоподшипники и установочный винт. После установки рекомендуется открутить установочный винт, чтобы предотвратить повторную кражу. Сначала проверьте вертлюг, чтобы убедиться, что вы не слишком сильно затянули установочный винт. Вам нужно будет приобрести подходящую резьбовую заглушку или крышку.
Наконец, с растущей популярностью шлангов подачи большого диаметра с фитингами Storz, мы начинаем видеть здания, в которых используются одинарные 4-дюймовые или 5-дюймовые фитинги Storz FDC. Один пожарный шланг может быть подведен к FDC для пополнения давления воды в спринклерной системе.Эти фитинги можно найти в категории «Подключения для пожарных». Они навинчиваются на фитинг с наружной резьбой 4 «NPT. Сменные крышки можно найти в категории» Заглушки и заглушки «.
Коробка с сухим стояком и шкафы с сухим стояком
Архитрав и дверь Объявленная цена: 162 фунта стерлингов.62 НАША ЦЕНА: 144,78 фунта стерлингов |
- 5101520253035404550 на страницу
Сухие стояки должны иметь соответствующий доступ для пожарных машин в пределах 18 м от впускной коробки сухого стояка.Системы в жилых зданиях должны располагаться внутри огнестойкой шахты, обычно в одной из ограждений лестничной клетки пожарной лестницы.
У нас есть шкафы с сухим стояком для всех типов установки по отличным ценам, в том числе наш 4-ходовой шкаф с красным входом и шкаф с дверным выходом, что позволяет легко выбрать тип и размер, который вам нужен, чтобы защитить свое здание с душой. Предназначен для защиты вашего сухого стояка от пыли и случайных повреждений, но при этом обеспечивает легкий доступ к сухому стояку при необходимости.
Чтение огня: факторы строительства
Первой из важнейших характеристик здания является метод строительства. Конструкция здания влияет как на поведение при пожаре, так и на устойчивость конструкции в условиях пожара. Горючие конструкции, такие как деревянный каркас, обычные (кладка и дерево) и тяжелые деревянные конструкции вносят свой вклад в топливную нагрузку, в то время как негорючие и огнестойкие конструкции нет. Slideshow Images:
Как обсуждалось в предыдущей статье, индикаторы поведения при пожаре можно сгруппировать в пять общих категорий: здание, дым, воздушный след, тепло и пламя (рис. 1).Простая мнемоника для запоминания категорий — B-SAHF («будь осторожен»).
Эта статья посвящена единственному набору факторов, доступных до начала пожара; здание и его содержимое.
Обзор факторов строительства
В категории зданий важно учитывать структурные элементы (например, системы поддержки пола и крыши), неструктурные элементы (например, отсеки, внутренняя отделка), содержимое, профиль вентиляции (например, , проемы в зданиях; системы отопления, вентиляции и кондиционирования воздуха (HVAC)), а также размер здания.Взаимосвязь этих факторов графически проиллюстрирована на Рисунке 2.
В этой статье представлен обзор и исследуется ряд важных факторов, которые следует учитывать при планировании до инцидента и при увеличении размера инцидента. Практикуйтесь в чтении здания в негорючих условиях, чтобы определить критические характеристики, которые будут влиять на поведение при пожаре и устойчивость конструкции в случае возникновения пожара.
Строительство
Первой из важнейших характеристик здания является метод строительства.Конструкция здания влияет как на поведение при пожаре, так и на устойчивость конструкции в условиях пожара. Горючие конструкции, такие как деревянный каркас, обычные (кладка и дерево) и тяжелые деревянные конструкции вносят свой вклад в топливную нагрузку, в то время как негорючие и огнестойкие конструкции нет. Важно отметить, что классификация конструкций (т.е. огнестойкие, негорючие) относится к конструктивным опорным материалам, а не к внутренней отделке и кровельному материалу, которые могут вносить существенный вклад в пожарную нагрузку.
При изучении влияния конструкции на развитие и распространение пожара также важно учитывать структурные пустоты как путь распространения огня и как отсеки, которые могут представлять собой условия пожара, отличные от условий, встречающихся в соседних помещениях.
Старые каркасные конструкции из дерева могут иметь конструкцию баллонного каркаса. Этот тип конструкции с деревянным каркасом обеспечивает готовый путь распространения огня, который пробивает стены или потолок отсеков или возникает в недостроенном подвале.Более новая конструкция с деревянным каркасом, как правило, представляет собой платформенную конструкцию и имеет меньшую вероятность распространения огня с пола на этаж через структурные пустоты. Однако структурные пустоты все еще могут представлять значительную опасность, о чем свидетельствует взрыв дыма в квартире в Вайоминге, который возник в результате накопления легковоспламеняющихся продуктов сгорания и продуктов пиролиза в ферменной конструкции (Hartin, 2006; NIOSH, 2005). На рисунке 3 показан тот же тип «комнаты в ферме чердака», который был задействован в этом инциденте.
Даже пустоты в негорючих конструкциях могут существенно повлиять на поведение при пожаре и представлять опасность для пожарных. В 2003 году двое пожарных в Мемфисе, штат Теннесси, погибли в результате обрушения, вызванного перекрытием, вызванным вентиляцией, или обратной тягой в негорючем коммерческом здании (NIOSH, 2004). Чрезвычайно горячие воспламеняющиеся продукты сгорания и пары асфальтобетонного кровельного материала скапливаются в пустоте между потолком и металлическим настилом крыши (рис. 4). Это горячее топливо загорелось, когда пожарные открыли подвесной потолок во время тушения пожара.
Во время тушения пожара распознать наличие пустот труднее, чем до инцидента. Изучение зданий и выявление потенциально проблемных строительных элементов во время неформального или формального предварительного планирования важно для понимания развития и распространения пожара.
Неструктурные элементы, такие как внутренняя отделка, также могут оказывать значительное влияние на развитие пожара. 28 ноября 1942 г .; пожар в ночном клубе Coconut Grove в Бостоне унес жизни 492 человек (Benzaquin, 1959).Чрезвычайное число погибших в этом инциденте явилось следствием быстрого распространения огня из-за горючей внутренней отделки и неподходящих выходов. Аналогично 20 февраля 2003 г .; 96 человек погибли в результате пожара в ночном клубе Station в Вест-Уорике, штат Род-Айленд (NIST, 2005). В этом инциденте горючая акустическая пена, воспламененная пиротехникой, и горючая внутренняя отделка, а также отсутствие автоматической спринклерной системы способствовали ускорению роста и развития пожара. На рис. 5 показана температура на высоте пяти футов над полом в ночном клубе Station через 90 секунд после возгорания.
При рассмотрении неструктурных элементов в качестве топлива важно не только смотреть вверх, но и по сторонам. Посмотри в пол. В то время как горячие газы поднимаются и конвекция обычно приводит к вертикальной и боковой передаче тепла, лучистое тепло от огня и слоя горячего газа также передает тепловую энергию полу. Как и другие синтетические материалы на углеводородной основе, ковровые покрытия и ковровые покрытия могут иметь гораздо более высокую теплоту сгорания, чем древесина, и могут быть значительным источником топлива (Управление государственного пожарного маршала, 2002; FBU, 1996).
Как описано в разделе факторы, влияющие на развитие пожара, изоляция и энергоэффективность конструкции будут иметь влияние на поведение при пожаре. Однако, как и многие другие строительные факторы, тепловые характеристики конструкции могут быть не всегда видны во время пожаротушения. Изоляция предназначена для уменьшения теплопередачи через оболочку здания или другие элементы конструкции. Изоляция обычно предназначена для сохранения тепла в здании при низких температурах окружающей среды и медленного нагрева при высоких температурах окружающей среды.Изоляция действует таким же образом в условиях пожара. Хорошо утепленный отсек сохранит больше тепла, увеличивая скорость развития пожара (при прочих равных). Уменьшение протечки в здании и использование многостекольного остекления в окнах также снижает утечку и возможное увеличение вентиляции, ускоряя переход к условиям с контролируемой вентиляцией и увеличивая вероятность развития условий обратной тяги.
Содержимое здания
Большой процент пожаров в отсеках затрагивает просто содержимое и неструктурные элементы, такие как внутренняя отделка потолка, стен и пола.Ключевые характеристики, влияющие на характеристики горения топлива, включают состояние (твердое, жидкое или газообразное), химический состав и распределение. В состав здания может входить газ, жидкое и твердое топливо. Однако наиболее обычное содержимое находится в твердой форме.
Химический состав топлива влияет на его теплоту сгорания (количество тепла, выделяемого данной массой топлива) и скорость тепловыделения (скорость, с которой выделяется это тепло). Окисление определенного количества топлива (т.е., килограмм) выделяет определенное количество тепловой энергии (т.е. килоджоули). Килоджоули на килограмм (кДж / кг) — это стандартная единица измерения теплоты сгорания. Теплота сгорания топлива зависит от его химического состава. Теплота сгорания углеводородного топлива, такого как пластмасса, бензин, пропан и метан, может быть значительно выше, чем у целлюлозного топлива, такого как древесина (DiNenno et al., 2002), как показано на рисунке 6.
Теплота сгорания древесины и бумага различается в зависимости от типа горящего материала.Теплота сгорания пластиковых материалов также зависит от конкретного материала. Однако, как показано на рисунке 6, некоторые типы пластика имеют теплоту сгорания, приближающуюся к теплоте сгорания углеводородного топлива, такого как бензин, пропан и метан. Эти виды топлива выделяют значительно больше тепловой энергии, чем обычные горючие материалы, такие как древесина и бумага.
Хотя общая тепловая энергия, выделяемая при сгорании топлива, важна, скорость, с которой она выделяется, также имеет значение. Скорость тепловыделения (HRR) — это выделение энергии в единицу времени, обычно выражаемое в киловаттах (кВт).КВт — это 1000 джоулей в секунду (Дж / с). Скорость тепловыделения зависит от типа, количества и ориентации топлива, а также от характеристик корпуса (если пожар происходит внутри отсека).
Минимальный размер возгорания (выраженный в единицах скорости тепловыделения), который вызовет перекрытие в данном помещении, зависит от размера отсека и вентиляции. HRR изменяется со временем, увеличиваясь по мере увеличения количества топлива и повышения температуры в отсеке (более высокая температура увеличивает скорость реакции сгорания).HRR уменьшается по мере расходования топлива и снижения температуры в отсеке.
Как показано на Рисунке 7, маленькая корзина для мусора не выделяет достаточно тепла, чтобы вызвать пробой в помещении размером 16 футов 20 футов (4,88 м x 6,10 м). Однако скорость тепловыделения дивана из дерева и полиуретана более чем достаточна, чтобы привести к пробою.
Помимо типа топлива, на воспламеняемость и скорость тепловыделения твердого топлива влияет ряд факторов; тепловая толщина и конфигурация также имеют значение.При нагревании температура термически тонких материалов быстро повышается. У термически толстых материалов температура поверхности будет увеличиваться, но внутренняя температура будет расти медленнее. Термическая толщина зависит от физической толщины и теплопроводности. Материалы, которые являются физически тонкими и / или имеют высокую теплопроводность, термически тонкие. Материалы, которые являются физически толстыми и / или имеют низкую теплопроводность, являются термически толстыми. Термически тонкие материалы нагреваются и достигают температуры возгорания быстрее, чем термически толстые.Независимо от тепловых характеристик топливного материала, чем больше площадь поверхности подвергается нагреву, тем быстрее он достигает температуры воспламенения. Как обсуждалось ранее в отношении строительства зданий (например, тяжелые бревна против легких ферм), соотношение поверхности к массе может быть значительным фактором в развитии пожара.
В дикой природе пожарные осознают важность непрерывности топливных материалов по горизонтали и вертикали. Когда топливо постоянно покрывает землю, огонь может распространяться быстрее.При непрерывном поступлении топлива от земли до уровня деревьев огонь может быстро распространиться вертикально от земли к воздушному топливу. Структурные пожарные сталкиваются с теми же проблемами. Однако в отсеке важно проверять не только топливо на полу (земле), но и топливо на стенах и потолке (содержимое, внутренняя отделка и конструкционные материалы).
Размер
На самом базовом уровне размер включает площадь и высоту. Однако важно учитывать влияние разделения.Например, размер здания составляет 50 футов в глубину, 100 футов в ширину и 30 футов в высоту. Была бы проблема возгорания другой, если бы это был один отсек по сравнению с трехэтажным зданием? Что, если бы каждый этаж был открытым, а не разделенным на небольшие комнаты?
Отсек (или его отсутствие) часто рассматривается как фактор в многоэтажных зданиях. Тем не менее, во многих современных домах значительно меньше разделений в жилых помещениях, таких как кухня, столовая, гостиная, семейная комната и т. Д.чем старые здания. Как это может повлиять на развитие пожара и операции по борьбе с огнем? При исследовании отсеков внутри здания не ограничивайте обзор жилыми помещениями. Пустоты — тоже отсеки!
Размер — это действительно объем отсека, а не просто площадь пола. Высокие потолки увеличивают объем отсека, обеспечивая повышенное количество кислорода для развития пожара и часто маскируя развивающиеся условия пожара от пожарных, работающих на уровне пола. Например, в 1998 году два пожарных из Чикаго были убиты обратной тягой в коммерческом здании с высокими потолками.Пожарные работали в большом коммерческом здании с 20-футовой высотой потолка (крыша с носовой фермой). Пожарные внутри здания заметили дым над головой, но условия на уровне пола были темными (ночной пожар), но не задымленными и не жаркими. Пожарные не знали, что в слое горячего дыма под крышей носовой фермы здания возникла обратная тяга. В результате изменения вентиляции возникла обратная тяга, в результате которой двое пожарных погибли и трое получили ранения (NIOSH, 1998).
Размер здания и отсека существенно влияет как на развитие пожара, так и на требования к противопожарному контролю.Большие отсеки содержат больше кислорода и требуют большего количества топлива и более высокой скорости тепловыделения, чтобы достичь перекрытия. Развитие пожара в большем отсеке может происходить медленнее (в зависимости от типа и количества доступного топлива). Когда пожар в большом отсеке переходит в начальную стадию, потребуется повышенная скорость потока (требования к потоку огня будут рассмотрены в следующей статье).
Вентиляционный профиль
В течение многих лет пожарные знали, что вентиляция — это «плановое и систематическое удаление тепла, дыма и дымовых газов и их замена свежим воздухом».Однако с точки зрения конструкции здания и качества воздуха в помещении вентиляция — это просто обмен атмосферы внутри здания с атмосферой снаружи для поддержания пригодной для проживания и здоровой окружающей среды.
Для эффективной вентиляции в нормальных (негорючих) условиях требуется регулярный воздухообмен. Скорость вентиляции, определяемая строительными нормами и стандартами, выражает скорость потока наружного воздуха, подаваемого в здание, и обычно выражается в единицах воздухообмена в час, вентилируемой площади пола (кубических футов в минуту на квадратный фут (куб. Фут / фут2), или по количеству обслуживаемых людей (куб. м / чел.).Вентиляция может осуществляться естественным или механическим способом. Естественная вентиляция происходит в основном через открытые окна и двери и проникает через трещины в оболочке здания. С другой стороны, механическая вентиляция включает подачу наружного воздуха внутрь здания с помощью вентиляторов и, во многих случаях, воздуховодов (например, системы отопления, вентиляции и кондиционирования воздуха (HVAC)) (Национальная лаборатория Лоуренса Беркли, nd ).
Профиль вентиляции — это просто существующая вентиляция и возможные изменения вентиляции, которые могут произойти из-за воздействия огня или тактических действий.Нормальная вентиляция предназначена для создания здоровой атмосферы для жителей здания и недостаточна для поддержания контролируемого горения топлива, что обычно приводит к условиям контролируемой вентиляции в какой-то момент развития пожара. Некоторые отверстия в зданиях, такие как окна, могут быть более подвержены разрушению в условиях пожара, чем другие. Эти потенциальные изменения являются критическим строительным фактором при прогнозировании поведения при пожаре. Кроме того, конструкция здания имеет большое влияние на тактику вентиляции.Например, рассмотрим разницу между деревянными, металлическими и бетонными крышами.
Когда пожар достигает точки, в которой становится управляемой вентиляция, доступная вентиляция будет определять скорость и степень развития пожара, а во многих случаях направление распространения огня. В условиях пожара текущая вентиляция основана на фактическом обмене продуктов горения внутри здания или помещения с наружным воздухом. Однако важно осознавать возможность изменения условий вентиляции во время пожаротушения.Пожарные должны учитывать размер, количество и расположение существующих и потенциальных вентиляционных отверстий (см. Рисунок 8)
Серия фотографий на Рисунке 8 иллюстрирует изменение профиля вентиляции из-за воздействия огня. На первом фото окно целое. На втором фото видно увеличивающееся выделение горячего дыма. Как окно начинает глючить; горячий густой дым загорается за окном. После того, как окно вышло из строя, отсек вспыхнул, в результате чего в отсеке полностью развился пожар.
Системы противопожарной защиты
Системы обнаружения пожара, такие как детекторы дыма, увеличивают вероятность того, что пожарные прибудут на достаточно раннем этапе развития пожара, чтобы столкнуться с условиями, предшествующими перекрытию (и что перекрытие может произойти после начала внутренних операций по тушению пожара). Несмотря на то, что раннее обнаружение и вмешательство имеют решающее значение для безопасности пассажиров и являются важным шагом в сокращении материального ущерба, пожарные должны распознавать и уменьшать опасности, связанные с быстрым развитием пожара.
Автоматические спринклерные системы оказывают огромное влияние на развитие пожаров и безопасность жизни. «При наличии спринклеров шансы умереть в результате пожара и потери имущества от одного пожара снижаются от половины до двух третей по сравнению с пожарами, о которых сообщается в пожарные депо, где спринклеры отсутствуют» (Hall & Cote, 2003, стр. 2 -21). Пожар в ночном клубе Station в Род-Айленде является прекрасным примером воздействия систем пожаротушения. Национальный институт стандартов и технологий (NIST) смоделировал этот пожар в двух наборах условий, во-первых, без автоматических спринклеров (фактические условия инцидента), как ранее показано на рисунке 5.Во-вторых, развитие пожара моделировалось так, как если бы в здании были установлены автоматические оросители. На рисунке 9 показана температура на высоте пяти футов над полом через 90 секунд после возгорания. Сравните это с температурами, смоделированными в условиях без орошения, показанными на рисунке 5.
Предварительное планирование поведения при пожаре
К осмотру зданий и прогнозированию потенциального поведения при пожаре можно подходить с различной степенью формальности. Проще говоря, пожарные должны постоянно осматривать свое окружение.Посмотрите на здания, которые вы посещаете, для других целей и выработайте привычку определять важные особенности здания, которые будут влиять на развитие пожара. Подумайте о том, как горячий дым и пламя будут проходить через конструкцию и как будет развиваться огонь. На более формализованной основе отдельные лица (или даже лучше) пожарные компании могут разработать предварительные планы поведения при пожаре как часть своего исследования поведения при пожаре. Эту практику можно и нужно интегрировать в разработку предварительных планов целевых опасностей.
Первым шагом в процессе предварительного планирования поведения при пожаре является сбор информации о здании.Как правило, это будет включать адрес, общее описание, тип конструкции, заполняемость, тип содержимого, конфигурацию здания (включая степень разделения), профиль вентиляции и системы противопожарной защиты. Нарисуйте простой план этажа и (если возможно) сделайте фотографии, чтобы рассказать другим о своем предварительном плане поведения при пожаре.
Основная информация о здании и его содержимом дает основу для прогнозирования ожидаемого развития пожара. Подумайте о том, как будут возникать пожары с учетом разных источников.Визуализируйте развитие пожара и распространение тепла и дыма внутри здания. Каковы вероятные пути распространения огня? Как может измениться профиль вентиляции (вероятен ли выход из строя оконного остекления?). Не ограничивайте себя одним сценарием; рассмотрите множество альтернатив, чтобы построить более полную картину.
Рассчитайте необходимый пожарный поток (подробнее об этом в следующей статье). Как это может повлиять на ваши тактические операции?
Вопросы для изучения и обсуждения
Используйте информацию, представленную в этой статье, чтобы ответить на следующие вопросы:
- Какие пять категорий индикаторов поведения при пожаре?
- Какие основные строительные факторы влияют на поведение при пожаре?
- Как пустоты влияют на развитие и распространение огня?
- Как усилия по повышению энергоэффективности влияют на возникновение пожаров?
- Учитывая, что горячие газы поднимаются, как получается, что ковровые покрытия и ковровые покрытия могут вносить значительный вклад в топливную нагрузку?
- В чем разница между теплотой сгорания и скоростью тепловыделения?
- Какие характеристики топлива влияют на скорость тепловыделения?
- Какие факторы, связанные с размером, вы должны учитывать, думая о развитии пожара в здании?
- Чем отличается развитие пожара в отсеке с высоким потолком?
- Кратко опишите, что подразумевается под термином «профиль вентиляции».
- Как профиль вентиляции влияет на развитие пожара?
- Как системы пожаротушения, такие как автоматические спринклеры, влияют на возникновение пожара?
Предварительный план действий при пожаре
Разработайте предварительный план действий при пожаре для здания в зоне реагирования и поделитесь информацией с другими членами вашего отдела. Используйте предварительный план, чтобы облегчить обсуждение того, как строительные факторы, представленные в этой статье, применимы к этому конкретному зданию и его занятости.
Слайд-шоу Изображения:
Ссылки:
- Benzaquin, P. (1959). Холокост! Шокирующая история пожара в кокосовой роще в Бостоне. Нью-Йорк: Генри Холт и компания.
- Общество инженеров противопожарной защиты. (2002). SFPE Справочник по технике противопожарной защиты (3-е изд.). Куинси, Массачусетс: Национальная ассоциация противопожарной защиты.
- Союз пожарных бригад (ФБУ). (1996). Расследование несчастного случая со смертельным исходом: 14 Zephaniah Way, Blaina Gwent Отчет и выводы от 1 февраля 1997 года. Суррей, Великобритания: Автор.
- [Флорида] Отдел государственного пожарного маршала (2002) 26-02-3753 Дополнительный отчет о расследовании № 5. Получено 26 октября 2006 г. с сайта http://www.fldfs.com/SFM/pdf/Case%2026-02-3753.pdf
- Холл, Дж. И Кот, А. (2003) Обзор пожара проблема и противопожарная защита, в Cote, A. (Ed.) Справочник по противопожарной защите, (19-е изд.). Куинси, Массачусетс: Национальная ассоциация противопожарной защиты.
- Хартин, Э. (2006). Чрезвычайное поведение при пожаре: Задымление. Получено 25 августа 2006 г. с сайта http://cms.firehouse.com/content/article/article.jsp?sectionId=14&id=48583
- Национальная лаборатория Лоуренса Беркли (без даты) Вентиляция коммерческих зданий и качество окружающей среды в помещениях. Получено 29 октября 2006 г. с веб-сайта http://eetd.lbl.gov/ie/viaq/viaq.html
- Национальный институт профессиональной безопасности и здоровья (NIOSH). (2004). Смерть при исполнении служебных обязанностей, отчет F2004-18. Получено 25 августа 2006 г. с сайта A hfef = «http: // www.cdc.gov/niosh/fire/pdfs/face200318.pdf»>http://www.cdc.gov/niosh/fire/pdfs/face200318.pdf
- Национальный институт охраны труда (NIOSH) (2000) Смерть при исполнении служебных обязанностей, Отчет F2005-13. Получено 12 марта 2006 г. с сайта http://www.cdc.gov/niosh/fire/pdfs/face200513.pdf
- Национальный институт охраны труда (NIOSH) (1998) Смерть при исполнении служебных обязанностей, Отчет 98 F-05. Получено 29 октября 2006 г. с сайта http: //www.cdc.gov / niosh / fire / pdfs / face9805.pdf
- Национальный институт стандартов и технологий (NIST). (2005). Отчет о техническом расследовании пожара в ночном клубе станции, Отчет NCSTAR-2, Том I. Гейтерсбург, доктор медицины: Автор.
Связанный:
Эд Хартин, магистр медицины, EFO, MIFireE, финансовый директор, является начальником батальона пожарной и аварийной служб Грешема в Грешеме, штат Орегон. Эд имеет давний интерес к поведению при пожаре и много путешествовал по миру, изучая поведение при пожаре и передовые методы пожаротушения в Швеции, Великобритании и Австралии.Вместе с Полом Гримвудом (Великобритания), Шаном Раффелем и Джоном МакДонау (Австралия) Эд является соавтором текста 3D Firefighting: Techniques, Tips, and Tactics о поведении при пожаре в отсеках и операциях по тушению пожаров, опубликованном Fire Protection Publications. Эд проводил тренинг по поведению при пожаре в купе (CFBT) и тактическую вентиляцию в США, Австралии и Малайзии. Эд также является автором статей в ряде публикаций по пожарной службе в США и Великобритании и выступал на ежегодной исследовательской конференции Британского колледжа пожарной службы в 2006 году.
