Розетка для духового шкафа расположение: Правильно расположить розетки на кухне — где и сколько?

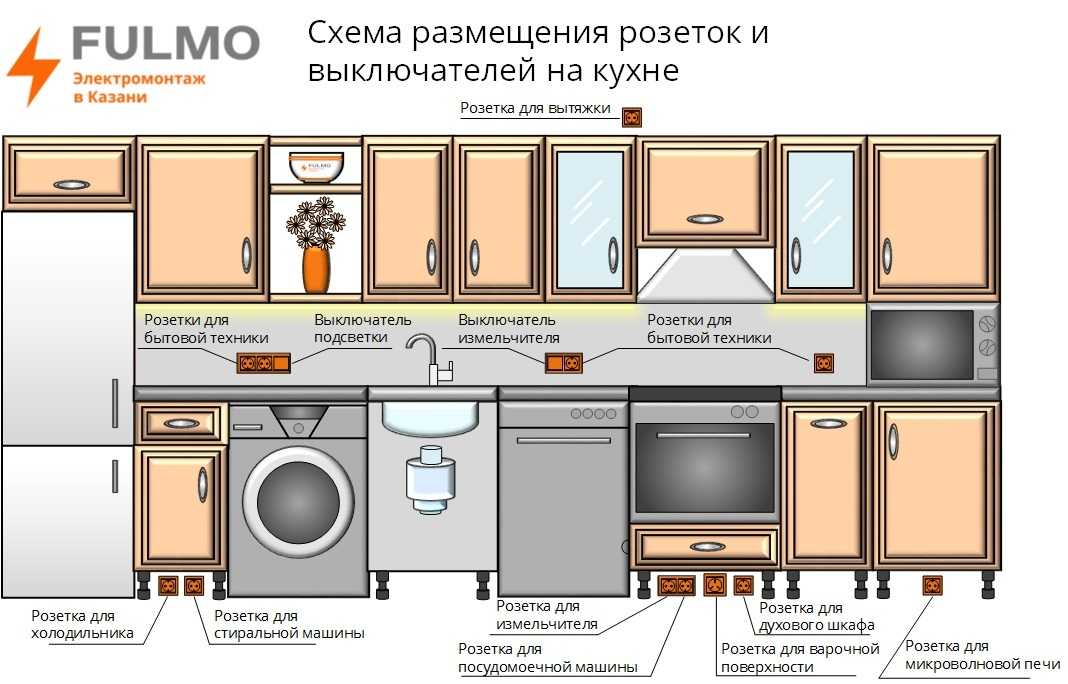

Схемы размещения розеток на кухне + подробное руководство от профи — INMYROOM

Современные кухни оснащены большим количеством электроприборов. Холодильник, варочная поверхность, духовой шкаф, СВЧ, посудомоечная машина, электрочайник — это минимальный перечень того, что есть почти в каждой семье. И для всех этих приборов необходимо электричество. Дизайнер Ольга Кашпурова рассказывает, как распределить розетки грамотно.

Чтобы избежать ошибок, важно соблюдать последовательность действий и два правила.

Правило 1. Удобное и правильное расположение розеток можно продумать только после того, как вы определились с кухонной комбинацией и знаете габаритные размеры всех шкафов и ящиков — высоту, ширину, глубину. На этапе проектирования кухни нужно определиться и с техникой — уточнить детали подключения и рекомендации по расположению электровыводов.

Правило 2. Важно помнить, что каждый бытовой прибор следует размещать на отдельный автомат в электрощитке. В противном случае можно потерять гарантию на дорогостоящую технику, если она выйдет из строя из-за скачка напряжения.

Розетка для холодильника

Для встроенного холодильника розетку лучше размещать в цоколе кухни — так она будет в доступе, и при необходимости прибор можно отключить. Не следует располагать розетку за прибором — она может мешать установке каркаса и самого холодильника. Если конфигурация кухни позволяет, можно разместить розетку в соседнем шкафчике. В этом случае высота розетки варьируется от 20 до 70 см от уровня чистого пола и не далее 10–20 см от самого холодильника.

Для отдельно стоящего холодильника допускается размещение розетки непосредственно за ним. Но наилучший вариант — 5–10 см от холодильника: розетка будет в постоянном доступе, и при необходимости отключить холодильник его не придется двигать.

Розетки для варочной поверхности и духового шкафа

Если это не единый прибор — электроплита, варочная поверхность и духовой шкаф подключаются в разные розетки. Когда духовка расположена классическим способом под варочной поверхностью, розетки размещают на высоте 10 см от уровня чистого пола в цоколе кухни по центру каркаса или в соседнем шкафчике.

Если духовой шкаф встраивают в колонну, розетку устанавливают там же, по центру каркаса на высоте 55—70 см от уровня чистого пола, в зависимости от нижних ящиков. Возможно также ее размещение и в цоколе кухни.

А вот расположение непосредственно за духовым шкафом — недопустимо. Есть большая вероятность того, что вилка, включенная в розетку, будет мешать установке прибора.

Розетки для посудомоечной и стиральной машин

ПММ и СМ чаще всего устанавливают рядом с мойкой: это связано с удобством подачи воды. Оптимальный вариант размещения розеток — непосредственно под мойкой на высоте 15–25 см от уровня чистого пола. Там же можно расположить розетку для бытового мусороизмельчителя. При размещении розеток под мойкой важно позаботиться об их влагозащите.

Розетка для микроволновой печи

Розетка для встроенной СВЧ может располагаться в цоколе кухни ниже или выше прибора либо над кухней, если прибор встроен в верхний ярус шкафов.

Для отдельно стоящей СВЧ, расположенной на столешнице, следует запланировать розетку на фартуке.

Розетка для вытяжки

Для встроенных вытяжек розетку нужно размещать внутри шкафа или над кухней. Высота розетки зависит от высоты кухонных каркасов.

Розетку для навесных, купольных вытяжек можно заменить на вывод и подключить прибор напрямую. Главное — учитывать размеры и прохождение вентиляционного канала — он не должен загораживать розетку или вывод.

Розетка и выключатель для подсветки

А вот для подсветки необходима не только розетка, но и выключатель. Оптимальное расположение выключателя — в группе с бытовыми розетками на фартуке.

Розетка также может располагаться над кухней или внутри одного из навесных шкафов. Высота ее расположения зависит от высоты кухонной комбинации и каркасов.

Розетки для мелкой бытовой техники

Для подключения мелкой бытовой техники — чайника, кофемашины, тостера, блендера — требуются розетки на фартуке кухни. Их количество напрямую зависит от количества приборов. Проанализируйте, как будет происходить процесс готовки, какие приборы будут располагаться на столешнице постоянно и в каком месте. К получившемуся количеству прибавьте 2–3 запасные розетки для приборов неежедневного использования.

Оптимальная высота для розеток на фартуке — 110 см от уровня чистого пола, их хорошо размещать группами по 3–4 штуки в единой рамке на расстоянии примерно 1–1,2 метра друг от друга. Важно помнить, что розетки не следует размещать в ближайшем соседстве с мойкой и варочной поверхностью.

Розетки для телевизора, кондиционера и гаджетов

Если на кухне планируется телевизор и кондиционер — позаботьтесь о наличии розеток и для этой техники. Для зарядки телефона, ноутбука и прочих гаджетов тоже запланируйте место, например, в зоне обеденного стола.

Также я советую запланировать розетку для подключения пылесоса или паровой швабры. Ее можно разместить в незаметном месте над плинтусом.

1. Каждый бытовой прибор следует размещать на отдельный автомат в электрощитке.
2. Для встроенного холодильника розетку лучше размещать в цоколе кухни.
3. Если у вас не электроплита, варочная поверхность и духовой шкаф подключаются в разные розетки.
4. Расположение розетки непосредственно за духовым шкафом — недопустимо.
5. Оптимальный вариант размещения розеток для ПММ и СМ — непосредственно под мойкой на высоте 15–25 см от уровня чистого пола.
6. Для встроенных вытяжек — розетку нужно размещать внутри шкафа или над кухней.
7. Розетку для навесных, купольных вытяжек можно заменить на вывод и подключить прибор напрямую.
8. Количество розеток для мелкой бытовой техники напрямую зависит от числа приборов.

Фото на обложке:  дизайн Виктория Вишневская

Где сделать розетку для духового шкафа? – Tokzamer

Инструкция по подключению духового шкафа к электросети

Мощность духовок может доходить до 7,5 кВт, что делает невозможным использование обычных розеток. Высокая нагрузка может испортить провода (это особенно актуально для старых домов с ветхой алюминиевой проводкой). Необходимо установить мощные розетки и провести провода достаточного сечения, способные выдержать сильные нагрузки. Подключение духового шкафа — вопрос, требующий подробного обзора. В этом вам поможет наша статья с расчетами и пошаговыми инструкциями.

Какие нужны розетки?

Подбор розетки обычно производят исходя из конструкции вилки на проводе питания духового шкафа. Это правильный подход, поскольку производители всегда комплектуют свою продукцию деталями, соответствующими эксплуатационным нагрузкам плюс некоторый запас прочности.

Тип розетки зависит от мощности духовки. Если она не превышает 3,5 кВт, можно использовать стандартную модель с заземляющим электродом (типа E или F), такую же, как и для чайников или микроволновок. При этом, необходимо обеспечить соблюдение нескольких условий:

Если мощность духового шкафа превышает 3,5 кВт, необходимо соблюдать те же требования, но с некоторыми изменениями:

Если духовка не оснащена проводом питания (некоторые модели не комплектуются кабелем, имеется только панель для присоединения проводов), лучшим вариантом станет приобретение и установка более мощной розетки. В данном случае запас мощности ничем не повредит и не нарушит режим работы духовки.

Иногда проблему с розетками решают кардинально — отрезают имеющуюся вилку и присоединяют другую, подходящую. Это позволяет решить вопрос, но отменяет действие гарантийного договора. Необходимо иметь этот момент в виду, чтобы не оказаться в неприятной ситуации.

Порядок расчета мощности

Часто пользователи, распаковав новенькую духовку, сталкиваются с неприятным сюрпризом — у прибора отсутствует сетевой провод. Это не ошибка поставщика, а возможность для владельца самостоятельно выбрать нужный способ подключения.

Часто подобные приборы присоединяют напрямую к щитку, без промежуточных элементов (розеток).

Такой способ безопаснее в пожарном отношении, но возможность отключения прибора иногда становится необходимостью. Например, если надо вымыть духовку, произвести ее очистку и прочие подобные процедуры, проще вынуть вилку из розетки и обесточить прибор, чем идти к щитку и выбирать нужный автомат.

Для грамотного выбора типа розетки и подводящей проводки необходимо знать рабочие характеристики прибора. Основные параметры электрооборудования указаны в паспорте или на специальном шильдике, установленном на поверхности духового шкафа, обычно, с обратной стороны.

Интересующий нас параметр — мощность прибора.

Он может обозначаться еще латинской буквой P, например, P = 3200W означает, что мощность духовки 3,2 кВт. По этому показателю можно вычислить силу тока, для чего мощность (в ваттах) надо разделить на напряжение в сети:

Поскольку дифференциальные автоматы по стандарту изготавливаются на силу тока 6, 10, 16, 25, 40А (и т.д.), в нашем случае нужен дифавтомат на 16А. Если в расчете получится цифра 18 или 20А, дифавтомат нужно выбирать на 40А.

Кроме того, можно определить необходимое сечение провода. Для этого необязательно производить сложные расчеты, проще использовать онлайн-калькулятор или таблицу ниже:

Для силы тока 14,5 А требуется провод сечением 2,5 А.

Теперь можно понять, почему на каждый мощный прибор используют отдельную розетку и автомат. Дело в разнице параметров. Если к одной точке питания подключены два прибора со значительной разницей в токе отсечки, один из них будет присоединен с большим запасом.

Если у него возникнут проблемы, автомат может не среагировать, так как его настойки рассчитаны на гораздо больший ток. Это может стать причиной многих неприятностей, от поражения электротоком людей, до возгорания. Поэтому, не следует пренебрегать правилами и надеяться на «авось», ничего хорошего из этой затеи не выйдет.

Термин «Расчет мощности» в нашем случае использован неправильно, поскольку мощность духовки известна изначально, и вычислять ее не надо. Производится расчет силы тока, по которому определяется тип розетки. Однако, пользователи привыкли использовать термин «Расчет мощности», которым определяются практически любые подобные операции при установке и подключении бытовой техники. Поэтому, здесь так же применено привычное название.

Выбор кабеля

Для подключения духовки используется трехжильный кабель нужного сечения. Необходимо выбирать медный кабель с одно- или многожильными проводами. Алюминий устанавливают только при силе тока от 50А, из соображений экономии — при таких нагрузках понадобятся очень толстые жилы, а алюминий дешевле меди.

Как разместить розетки на кухне: схемы + советы

Современные кухни оснащены большим количеством электроприборов. Холодильник, варочная поверхность, духовой шкаф, СВЧ, посудомоечная машина, электрочайник — это минимальный перечень того, что есть почти в каждой семье. И для всех этих приборов необходимо электричество. Дизайнер Ольга Кашпурова рассказывает, как распределить розетки грамотно.

Правило 1. Удобное и правильное расположение розеток можно продумать только после того, как вы определились с кухонной комбинацией и знаете габаритные размеры всех шкафов и ящиков — высоту, ширину, глубину. На этапе проектирования кухни нужно определиться и с техникой — уточнить детали подключения и рекомендации по расположению электровыводов.

Правило 2. Важно помнить, что каждый бытовой прибор следует размещать на отдельный автомат в электрощитке. В противном случае можно потерять гарантию на дорогостоящую технику, если она выйдет из строя из-за скачка напряжения.

Вам пригодится:

Розетка для холодильника

Для встроенного холодильника розетку лучше размещать в цоколе кухни — так она будет в доступе, и при необходимости прибор можно отключить. Не следует располагать розетку за прибором — она может мешать установке каркаса и самого холодильника. Если конфигурация кухни позволяет, можно разместить розетку в соседнем шкафчике. В этом случае высота розетки варьируется от 20 до 70 см от уровня чистого пола и не далее 10–20 см от самого холодильника.

Для отдельно стоящего холодильника допускается размещение розетки непосредственно за ним. Но наилучший вариант — 5–10 см от холодильника: розетка будет в постоянном доступе, и при необходимости отключить холодильник его не придется двигать.

Розетки для варочной поверхности и духового шкафа

Если это не единый прибор — электроплита, варочная поверхность и духовой шкаф подключаются в разные розетки. Когда духовка расположена классическим способом под варочной поверхностью, розетки размещают на высоте 10 см от уровня чистого пола в цоколе кухни по центру каркаса или в соседнем шкафчике.

Если духовой шкаф встраивают в колонну, розетку устанавливают там же, по центру каркаса на высоте 55—70 см от уровня чистого пола, в зависимости от нижних ящиков. Возможно также ее размещение и в цоколе кухни.

А вот расположение непосредственно за духовым шкафом — недопустимо. Есть большая вероятность того, что вилка, включенная в розетку, будет мешать установке прибора.

Розетки для посудомоечной и стиральной машин

ПММ и СМ чаще всего устанавливают рядом с мойкой: это связано с удобством подачи воды. Оптимальный вариант размещения розеток — непосредственно под мойкой на высоте 15–25 см от уровня чистого пола. Там же можно расположить розетку для бытового мусороизмельчителя. При размещении розеток под мойкой — важно позаботиться об их влагозащите.

Розетка для микроволновой печи

Розетка для встроенной СВЧ может располагаться в цоколе кухни ниже или выше прибора либо над кухней, если прибор встроен в верхний ярус шкафов.

Для отдельно стоящей СВЧ, расположенной на столешнице, следует запланировать розетку на фартуке.

Розетка для вытяжки

Для встроенных вытяжек розетку нужно размещать внутри шкафа или над кухней. Высота розетки зависит от высоты кухонных каркасов.

Розетку для навесных, купольных вытяжек можно заменить на вывод и подключить прибор напрямую. Главное — учитывать размеры и прохождение вентиляционного канала — он не должен загораживать розетку или вывод.

Розетка и выключатель для подсветки

А вот для подсветки необходима не только розетка, но и выключатель. Оптимальное расположение выключателя — в группе с бытовыми розетками на фартуке.

Розетка также может располагаться над кухней или внутри одного из навесных шкафов. Высота ее расположения зависит от высоты кухонной комбинации и каркасов.

Совет INMYROOM: если цвет плитки на фартуке в вашей кухне отличается по цвету от мебельных фасадов и стен, не стоит мириться и покупать розетки стандартного цвета — белого, бежевого или серого. Компания Legrand выпустила коллекцию розеток и выключателей Celiane со сменными рамками, цвет которых вы можете комбинировать сами: например, зеленые — для розеток над столешницей, бежевые, под цвет мебели, — для выключателя подсветки, а розетку для телевизора сделать серой.

Розетки для мелкой бытовой техники

Для подключения мелкой бытовой техники — чайника, кофемашины, тостера, блендера — требуются розетки на фартуке кухни. Их количество напрямую зависит от количества приборов. Проанализируйте, как будет происходить процесс готовки, какие приборы будут располагаться на столешнице постоянно и в каком месте. К получившемуся количеству прибавьте 2–3 запасные розетки для приборов неежедневного использования.

Оптимальная высота для розеток на фартуке — 110 см от уровня чистого пола, их хорошо размещать группами по 3–4 штуки в единой рамке на расстоянии примерно 1–1,2 метра друг от друга. Важно помнить, что розетки не следует размещать в ближайшем соседстве с мойкой и варочной поверхностью.

Розетки для телевизора, кондиционера и гаджетов

Если на кухне планируется телевизор и кондиционер — позаботьтесь о наличии розеток и для этой техники. Для зарядки телефона, ноутбука и прочих гаджетов тоже запланируйте место, например, в зоне обеденного стола.

Также я советую запланировать розетку для подключения пылесоса или паровой швабры. Ее можно разместить в незаметном месте над плинтусом.

Где расположить розетку под духовой шкаф??

Всем доброго времени суток. Сейчас 90% объектов, со встроенной кухонной техникой, с варочной проблем нет, оставляем вывод кабеля, и подключаем напрямую, но как быть с духовым шкафом, ведь на этапе монтажа проводки, неизвестно какая модель будет, и вот где оптимальней расположить розетку, или за шкафом, или в цоколе кухне, или в соседнем модуле, но везде может быть проблемы: такие как шкаф будет упирать в вилку, если в цоколе, то надо делать отверстия в стенках, короче везде есть подводные камни. Хотел бы услышать ваши ответы.

alexirk , обычно делают вплотную к полу. Розетки можно накладные.

Тоже задумывался о накладной розетке,может и есть оптимальный вариант.

alexirk написал :

Где расположить розетку под духовой шкаф??

За духовым шкафом на высоте центра розетки 60-80мм от уровня «чистого пола».

avmal написал :
За духовым шкафом на высоте центра розетки 60-80мм от уровня «чистого пола».

Это если духовой шкаф стоит снизу (у пола), а если на уровне столешницы (сейчас так «модно» удобно пользоваться)?

Я отказался от розетки. Кабель «выходит» из стены на уровне духовки. Кабель прикрутил напрямую, на клеммник духовки. Родной кабель со штепселем используется (?) с другим прибором.

Интересно, почему например Бош рекомендует ставить розетку так?
» >
С учетом глубины духовки и указанной минимальной глубины шкафа, вообще непонятно, как они мыслят разместить там розетку

в цоколе под духовкой

Оно понятно, что в цоколе — туда же и варочную с электроподжигом включать.

Вопрос о картинке от боша — заштрихованная область для розетки вообще странно расположена.

andrewkhv написал :
Вопрос о картинке от боша — заштрихованная область для розетки вообще странно расположена.

Ну, может Бош такое расположение для своей духовки не без оснований логичным считает . Но . Когда мы устанавливаем розетку, то не всегда подразумеваем в качестве производителя именно Бош, а особенности духовки у других производителей одному Богу известны до покупки. Потом, Бош наверняка не думает о том, что в этом же блоке может присутствовать розетка для ПММ, скажем, СМ, поджига газовой варочной . а вытаскивать духовку, чтобы отключить ПММ или ту же варочную уже не совсем логично выглядит.
В общем, если мозг, отягощённый опытом, напрячь, то можно ещё аргументов надыбать не в пользу Бош.

avmal написал :
а особенности духовки у других производителей одному Богу известны до покупки.

Вот тут абсолютно согласен. Вдруг подвернется духовка экзотически глубокая. и упрется попой в розетку.

Я вот себе NEFF взял, когда кухню заказывал даже чертеж с габаритами дизайнеру показывал, дизайнер сказала все отлично, духовка обычная, в стандартную нишу вписывается. а по факту не влезла по высоте, пришлось по месту кухонный элемент ножовкой дорабатывать чтобы духовка влезла.

avmal написал :
, а вытаскивать духовку, чтобы отключить ПММ или ту же варочную уже не совсем логично выглядит.

а с учетом того что духовки еще и шурупами к корпусу кухни крепятся. извлечение вилки из розетки еще тем квестом может оказаться

Напрямую к автомату ни как?

alexirk написал :
Всем доброго времени суток. Сейчас 90% объектов, со встроенной кухонной техникой, с варочной проблем нет, оставляем вывод кабеля, и подключаем напрямую

А каким кабелем подключаете? Марку и сечение можно?

alexirk написал :
но как быть с духовым шкафом, ведь на этапе монтажа проводки, неизвестно какая модель будет, и вот где оптимальней расположить розетку, или за шкафом, или в цоколе кухне, или в соседнем модуле, но везде может быть проблемы: такие как шкаф будет упирать в вилку, если в цоколе, то надо делать отверстия в стенках, короче везде есть подводные камни. Хотел бы услышать ваши ответы.

Я розетки предпочитаю располагать за соседним шкафом, в задней стенке прорезается отверстие.
Я против размещения розеток в цоколе: это и неудобно и небезопасно — там самый грязесборник и вся влага, убежавшая со стола, там.

web-rr написал :
Я розетки предпочитаю располагать за соседним шкафом, в задней стенке прорезается отверстие.

Я против размещения розеток в цоколе: это и неудобно и небезопасно — там самый грязесборник и вся влага, убежавшая со стола, там.

Единомышленник .

себе врезал в заднюю стенку соседнего шкафа

web-rr написал :
Я розетки предпочитаю располагать за соседним шкафом, в задней стенке прорезается отверстие.
Я против размещения розеток в цоколе : это и неудобно и небезопасно — там самый грязесборник и вся влага, убежавшая со стола, там.

Или заказчик купит недорогую кухню, где цоколь не снимается — вот где засада будет )))

Можно, но не всем домашним может понравиться волочащийся через пол-квартиры по полу шнур от духовки до автомата в квартирном щите.

web-rr написал :
Я розетки предпочитаю располагать за соседним шкафом, в задней стенке прорезается отверстие.

Alex2507 написал :
себе врезал в заднюю стенку соседнего шкафа

Может и прокатить, если в соседнем шкафу не находится ПММ или сам шкаф не является холодильником, морозильником .

web-rr написал :
Я против размещения розеток в цоколе: это и неудобно и небезопасно — там самый грязесборник и вся влага, убежавшая со стола, там.

При грамотном монтаже кухонной мебели специалистами сама мысль об убегании чего-либо за столешницу исключается.

cooler.od написал :
Или заказчик купит недорогую кухню, где цоколь не снимается — вот где засада будет )))

Прежде, чем приступать к рабочему проекту электросети кухни, перед глазами должен появиться эскиз кухонной мебели со всеми размерами в мм, а при заказе мебели в салоне, представитель изготовителя или поставщика обычно предоставляет заказчику не только подробный эскиз кухонной мебели, но и требования по размещению инженерных коммуникаций, включая водяные и электрические розетки.

Выбор и установка розетки для духового шкафа и варочной панели

Встроенная варочная панель — практически обязательный атрибут современной кухни. В последние годы большая часть потребителей предпочитает электрические печи, так как они по многим характеристикам впереди газового оборудования.

Отдельная розетка для варочной панели и духового шкафа и выделенная линия обеспечивают функционирование этих мощных потребителей электричества.

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы.

Во внимание принимают следующие факторы:

1. Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт). В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
2. Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
3. Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.
4. Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.
5. Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.
6. Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Обратите внимание! Заземление электробытового устройства — неотъемлемое условие обеспечения безопасности.

Расположение шкафа

Прежде чем подключать духовой шкаф, необходимо подготовить для него место. Размещают шкаф в специальной нише в мебели.

При подготовке места соблюдают такие параметры:

1. Избегать перекосов поверхности, на которую будет устанавливаться оборудование. Если шкаф установлен неровно, не избежать неправильного распределения тепла внутри шкафа. В результате оборудование будет ломаться.
2. Предусмотреть зазоры между поверхностью мебели и духовым шкафом. Это необходимо, чтобы избежать чрезмерного нагрева кухонной гарнитуры. Рекомендуемое расстояние от стенок мебели до духового шкафа — 5 сантиметров. Дистанция между дном ниши и основанием шкафа — от 8 до 10 сантиметров, а между стенкой и задней крышкой — не меньше 4 сантиметров.

Кабель и защитный автомат

Поскольку варочные поверхности и духовые шкафы относятся к крупным потребителям электричества (их мощность стартует с 3 киловатт), для их питания понадобится выделенный кабель.

Оптимальный выбор — кабель с тремя жилами (обязательно с заземляющим проводом зелено-желтого цвета). Кабельное сечение подбирают сообразно номиналу духового шкафа.

Если нагрузка составляет от 3 до 3,5 киловатт, понадобится кабель с сечением 2,5 миллиметра. Розетка нужна под 16 Ампер, а автоматический выключатель — на 25 Ампер. Если мощность электрической плиты превышает 3,5 киловатта, сечение кабеля составляет 4 миллиметра, а розетку выбирают на 32 Ампера.

Вилка для варочной панели

Чтобы подавать электричество на варочную поверхность, используют трехжильный кабель из меди. Если нужно 380 вольт, понадобится кабель с пятью жилами. Сечение кабеля подбирают, исходя из имеющейся нагрузки и согласно расчетам рабочего тока. Однако сечение не должно быть меньше 4 квадратных миллиметров. Автомат берут на 32 Ампера, а если используется 6-миллиметровый кабель, автомат должен быть на 40 Ампер.

Особенность варочной поверхности в чрезвычайно быстром нагреве. Вызвано это обстоятельство высокой мощностью прибора, которая может достигать 7 киловатт.

Вилку подключают следующим образом:

1. Покупают силовую вилку на 220 Вольт (переменное напряжение).
2. Снимают защитную панель. Во внутренней части вилки имеется 6 контактов, которые используют для подключения.
3. Клеммы под номерами 1, 2 и 3 используют для присоединения проводника фазы (L). Эти клеммы соединяют перемычкой.
4. Контакты, пронумерованные четверкой и пятеркой, задействуют для подключения нуля (N).
5. Клемма под шестым номером предназначена для заземления.

Обратите внимание! Если проводник фазы будет подключен неверно, сработает защитный (УЗО) или дифференциальный автомат.

Разъемы для варочной поверхности

Розетки для варочных панелей на 220 Вольт характерны особым расположением и формой отверстий под вилки. Коммутацию выполняют так, чтобы избежать неправильного подключения фазы и защитного проводника.

Розетки на 380 Вольт — стационарные коммутационные устройства с пятью гнездами. Эти гнезда приспособлены к трехфазной нагрузке. Имеются нулевой провод и заземление.

Прежде чем покупать такую силовую розетку, нужно убедиться, что вилка подходит к контактным отверстиям: ее без труда вставляют в разъемы. Если требуется приложить небольшое усилие, это не приводит к деформации токопроводящих штырьков.

Инструкция по подключению:

1. Отключаем поступление тока в питающий кабель.
2. Тестируем индикатором наличие/отсутствие напряжения в токопроводящих элементах.
3. Присоединяем к контактам с 1 по 3 разные фазные провода. Проводники подключаем независимо друг от друга.
4. На контактный разъем подключаем ноль.
5. Заземление подключаем к нужной клемме, которая обозначается шестеркой или знаком с рисунком дерева.

Место установки

Важный фактор — расположение розетки. По европейским стандартам розетки устанавливают в 15 сантиметрах от пола.

Однако нет нужды соблюдать это правило буквально: расстояние от пола может разниться в пределах 15 – 30 сантиметров. Нужно исходить из имеющихся условий и поставленных задач.

Схемы подключения

Подсоединяют варочную панель к розетке в соответствии с одной из трех схем.

Однофазная схема на 220 Вольт

Этот вариант распространен в условиях квартир. Схема реализуется следующим образом:

1. Фазовый провод (L) присоединяем к клеммам L-1, L-2, L-3. Между клеммами ставим пару медных перемычек.
2. Нулевой провод (N) соединяем с клеммами N-1 и N-2.
3. Защитный проводник PE направляем на соответствующую клемму.

Доступ к клеммам получаем через заднюю панель. Для этого откручиваем винты.

Трехфазная схема 380 В

Это вторая по распространенности схема. Чаще всего применяется в частном доме.

Подключение выполняем так:

1. Фазы A, B, C присоединяем к клеммам L-1, L-2, L-3.
2. Клеммы N-1 и N-2, PE присоединяем так же, как в однофазовой схеме.

Перемычки в трехфазной схеме не нужны.

Двухфазная схема на 380 Вольт

Двухфазные схемы редко, но встречаются. В таких случаях могут присутствовать, к примеру, A и C, но B отсутствовать.

Варочная поверхность соединяется с сетью 380 Вольт следующим образом:

1. На L-1 и L-2 устанавливаем перемычку и подключаем фазу A.
2. На L-3 ставим фазу C.
3. Все прочие действия осуществляются так же, как в остальных вариантах схем.

Подключение панели без вилки

Отходящая от стены на несколько сантиметров розетка не всегда устраивает хозяев помещения. Выход состоит в том, чтобы спрятать выступающие элементы розетки.

Сделать это можно одним из двух способов:

1. С помощью гильз ГМЛ (гильзы медные луженые).
2. С использованием монтажной коробки КлК-5С.

Сразу определяемся с проводниками. На некоторых моделях из панели отводится уже подключенный четырехжильный провод. Однако во многих случаях в подрозетнике имеются только 3 жилы. Такие поверхности рассчитаны и на однофазное 220-вольтовое подключение, и на двухфазное — 380-вольтовое. Половина конфорок будет питаться от одной фазы, а другая половина — от второй фазы.

Существует неверное мнение, что вторая фаза нужна только для питания управления. На самом деле мощность одинаково распределяется как по одной, так и по второй фазе. Чтобы подключиться на 220 Вольт, нужно заизолировать одну из жил.

Остается подключить ноль (синий проводник), заземляющий провод (желто-зеленого цвета) и фазу (черный или коричневый провод). При желании соединяют две фазы в одну через наконечник.

Обратите внимание! Некоторые варочные поверхности Bosch с несъемным кабелем изначально имеют наконечник.

Иногда встречается оборудование с пятижильным кабелем. Такие поверхности отличаются высокой мощностью (более 7 киловатт) и рассчитаны на 380 Вольт. Для подключения панели к 220-вольтовой сети необходимо объединить попарно 2 жилы. К примеру, черный и коричневый провода на фазу направляют, а на ноль пускают синий и серый проводники. Земля (зелено-желтого цвета) останется одиночной.

Обратите внимание! Указанное подключение не совсем соответствует правилам, поскольку защитный проводник PE должен иметь одинаковое сечение с фазными проводниками. В описанном случае защитный проводник будет вдвое тоньше.

Частые ошибки

Распространенная проблема: панель подключена, но самопроизвольно включается и отключается. Причина такой работы необязательно в неправильной установке.

Проблема вызывается разнообразными факторами: включенная защита от детей, попадание воды на сенсорные части оборудования или случайное нажатие не на те кнопки. Некоторые модели оснащены функцией распознавания посуды, и пока на панели не окажется кастрюля или сковородка, печка нагреваться не будет.

Еще одна частая проблема: функционируют только две конфорки из четырех имеющихся. Неработающие конфорки показывают остаточное тепло (на что указывает буква H). Ситуация вызвана блокированием, возникающим при однофазном подключении трехфазных моделей. Блокировка производится программным способом.

Поэтому прежде чем вмешиваться в клеммник подключения, рекомендуется заранее изучить документацию к оборудованию.

Какая розетка нужна для электрической духовки — подходит ли обычная

При установке мощного кухонного оборудования (духовой шкаф, варочная поверхность) следует соблюдать принципы его безопасного подключения – использовать специальные расходники и комплектующие под проводку электрики. Одним из важных элементов является розетка для духового шкафа. Если игнорировать эту норму, бытовая техника прослужит недолго.

1. Какие розетки нужны для мощного оборудования
2. Возможность подключения духового шкафа к обычной розетке
3. Места установки точек питания
4. Определение мощности
5. Параметры, которые нужно учитывать
6. Схемы монтажа розетки
7. Возможные ошибки

Какие розетки нужны для мощного оборудования

Для духового шкафа нужны силовые розетки на 16-32 А, в зависимости от технических характеристик оборудования

Кабель и розетку под духовой шкаф следует подбирать по мощности устройства. Ее обычно указывают в технической документации к технике. В основном духовые шкафы работают при напряжении 220/380 В. Сила тока здесь равна 25/32 А. Все зависит от того, однофазное перед мастером оборудование или трехфазное.

Чаще под мощные шкафы применяют такие розетки для плиты и духовки:

• На 16 А и 220 В. Предназначены для стандартной бытовой техники мощностью до 3,5 кВт.
• На 32А/220 В. Используются с духовыми шкафами однофазными при их мощности 3,6-7 кВт.
• На 20 А/380 В. Предназначены для трехфазной техники.

Все точки питания к мощной технике имеют заземление. Поэтому клемм у них больше, чем у стандартных элементов. Для однофазных розеток предусмотрены две питающих точки и одна «земля». У трехфазных – 3 питающих, одна на заземление, одна для нуля (всего 5).

Возможность подключения духового шкафа к обычной розетке

Подключать духовой шкаф к обычной розетке не рекомендуется. Нормами противопожарной безопасности установлено, что для мощной кухонной техники обязательно монтируют отдельные линии электропитания. Обусловлено это тем, что духовое, жарочное оборудование расходует большую мощность, чем стандартные приборы: стиральная машина, фен, чайник и пр. Если не сделать отдельную линию, в доме постоянно будет срабатывать автомат или возникнет аварийная ситуация по причине оплавления/возгорания более слабой проводки.

Исключение составляют духовые шкафы мощностью до 3,5 кВт. Они могут работать от стандартной розетки.

Места установки точек питания

Розетка для духовки не подлежит монтажу в следующих зонах кухни, согласно установленным нормам:

• на стене в непосредственной близости к горячему оборудованию;
• в зоне влажных объектов: мойка, слив, водопроводные трубы;
• на высоте, много больше рабочей поверхности;
• около газовых труб — от них розетки удаляют минимум на 40 см;
• в непосредственной близости к полу — желательно поднять точку питания на 15-20 см от его уровня, идеально – 100 см.

Хорошей зоной для установки точки питания является стена под столешницей — под встроенной мебелью. Доступ к розетке в этом случае всегда открыт, а зона её расположения остается сухой. Подсоединить вилку к розетке здесь очень просто.

Мастера рекомендуют воздержаться от решения сделать розетку за духовым шкафом. Точка питания должна располагаться в сухом, доступном глазу хозяйки месте. На неё не должно оказываться воздействие температурных перепадов. А оно в любом случае неизбежно при работе шкафа.

Еще один момент, который стоит учитывать — работа конвектомата (подача пара в промышленные установки). Даже в малых количествах конденсат может оседать на розетке, расположенной за техникой. Это уже допущение аварийной ситуации.

Точка питания, установленная сразу за шкафом, может помешать органично встроить его в общий «ансамбль» кухни. Оборудование неприглядно будет выступать за пределы одной общей линии с мебелью.

Определение мощности

Мощность — главный параметр, определяющий выбор розетки, к которой можно подключаться в дальнейшем при установке духовки. Чтобы вычислить её, нужно объем потребляемой мощности техники (к примеру 3,5 кВт) разделить на напряжение сети. Обычно мастер получает значение 16, 20 или 32 А. Этот показатель розетки позволит безопасно установить, подключить и эксплуатировать духовой шкаф.

Параметры, которые нужно учитывать

При подключении духового шкафа и варочной панели к электросети важно обратить внимание на тип вилки техники. Чаще она представлена в евростандарте. Поэтому и розетку нужно покупать из того же класса. Иначе деньги будут потрачены впустую.

Дополнительно желательно обратить внимание на материал внутренностей розетки. Лучше, если это будут керамические, а не алюминиевые составляющие. Только при таких условиях точка питания выдержит непрерывный цикл работы техники 2-3 часа (стандартный режим для духового оборудования).

Чтобы при возникновении аварийной ситуации максимально быстро обесточить кухню, в распределительном щитке лучше предусмотреть автоматы на 32 А.

Схемы монтажа розетки

Схема установки техники и розетки

Подсоединение точки питания можно делать такими способами:

• Открытый монтаж. Предусматривает использование накладной розетки на стену. Открыто монтируют точки питания в обязательном порядке на деревянные стены. Это регламентировано ПУЭ. Запрещено врезать в дерево как проводку, так и розетки. По бетону, кирпичу, газоблокам открытый метод монтажа на усмотрение мастера, если это вписывается в общую концепцию интерьера кухни.
• Скрытый способ. Предполагает врезку розетки в стену. Это способ чаще применяют при выполнении капитального ремонта в кухне или до чистовой отделки, поскольку работы довольно грязные. Придётся изрядно повредить кафельный кухонный фартук. Однако для мастера с опытом это не проблема.

С точки зрения противопожарной безопасности открытый метод монтажа розеток более предпочтителен. К тому же их можно легко встраивать в кухонные шкафчики или стол.

Возможные ошибки

Иногда мастера допускают такие огрехи при установке розеток под духовой шкаф:

• Прокладывают отдельный провод, выполняя заземление точки питания на трубы и стояки. Это опасно для жизни.
• Подключают на контур питания духового шкафа иные бытовые кухонные приборы. Это провоцирует аварийные ситуации.
• Подключают трехфазные модели техники к однофазной линии электрики. Часть конфорок варочной поверхности будет заблокировано, а их индикаторы покажут остатки тепла.

Чтобы правильно подобрать розетку для духового шкафа, нужно изначально ознакомиться с технической документацией к нему. Для подключения одновременно варочной поверхности и духовки нельзя использовать двойную комбинированную розетку. Под каждый вид техники тянут отдельный мощный кабель. Если оба вида оборудования будут находиться на одной питающей линии, это приведет к срабатыванию автомата.

В новостройках вопрос подведения силовых линий под кухонную электрику уже предусмотрен. Поэтому здесь мастеру проще подключиться своими руками.

для варочной панели и духового шкафа, для встраиваемой техники, на фартуке, над столешницей

В кухне часто повышено содержание водяных паров и регулярно меняется температура. В помещении находится техника, отличающаяся высокой мощностью. Розетки на кухне должны размещаться так, чтобы обеспечить безопасность эксплуатации и предотвратить попадание влаги.

Содержание

1. Выбор розеток с учетом силовой нагрузки электроприборов
2. Схема и правила размещения розеток
3. Для холодильника
4. Для рабочей зоны над столешницей
5. Для вытяжки
6. Для варочной панели и духовки/плиты
7. Для посудомоечной машины
8. Для подсветки
9. Проводка и защитная автоматика

Выбор розеток с учетом силовой нагрузки электроприборов

Прежде чем продумывать расположение розеток на кухне, нужно определиться с тем, какие приборы ставить в помещении. Они различаются по мощности: к примеру, у некоторых электроплит она может доходить до 15 киловатт. Иногда, помимо типичных кухонных приборов, в помещении ставят телевизор или кондиционер. Их тоже нужно учитывать при подсчете.

Определившись с перечнем техники, нужно выяснить, какую силовую нагрузку она создает в сумме. Это можно сделать, сложив потребляемые мощности всех приборов. Для техники, у которой они высоки, потребуется приобретать розетки, способные выдерживать столь большую нагрузку.  Обычно суммарная мощность приборов не превышает 7 киловатт. Если это не так, стоит подумать о вводе сети 380 В и организации нагрузки, распределенной по фазам.

Помимо мощности, которую может выдерживать розетка, при подборе нужно обращать внимание на степень защиты. Изделия должны быть приспособлены для монтажа во влажных помещениях. Если в доме есть дети, нужно оборудовать розетки защитными заглушками.

Сами

84.3%

Нанимали специалистов

5.79%

Вместе с мастером

9.92%

Проголосовало: 121

Схема и правила размещения розеток

Maleís hand writing in the document

Перед монтажными работами следует подготовить схему, на которой отображено расположение розеток. Размещение лучше продумать уже после покупки и установки гарнитура, ведь проект зависит от его конфигурации (угловой, стенка и т. д.) и от расстояний между разными предметами мебели и оборудования.

В плане дистанций и монтажа следует соблюдать нормативы:

• Для каждого прибора приобретается свой автомат в щитке, иначе повышается вероятность выхода из строя из-за подскочившего напряжения.
• Высота розеток над полом должна быть минимум 30 см. Наименьшее расстояние вниз от потолка – 20 см.
• Нельзя помещать гнезда прямо возле раковины. Минимальная дистанция от крана – 0,3 м во все стороны.

Размер розетки подбирают, ориентируясь на нормы дистанции. Если кухня тесная, можно использовать двойные конструкции с парой гнезд. Улучшить сочетаемость с интерьером можно, приобретя накладные панели, окрашенные в цвет гарнитура.

Для холодильника

Розетки на кухне для встраиваемой техники (к примеру, микроволновки) устанавливают так, чтобы обеспечить удобство монтажа каркаса и самого прибора. Это распространяется и на встраиваемые холодильники. За задней стенкой гнездо помещать не стоит. Если позволяет гарнитур, его можно установить в соседнем шкафу. Высота расположения при этом составляет 30-70 см.

Если холодильник стоит отдельно, розетку можно поместить и за ним. Но удобнее будет, если она находится на 5-10 см правее или левее. Тогда она будет доступнее, если холодильник понадобится выключить, его не нужно будет двигать. При необходимости розетку оборудуют стабилизатором напряжения.

Для рабочей зоны над столешницей

Розетки на фартуке обычно задействуют под малогабаритную технику: электрический чайник, измельчитель и подобные приборы. От их числа зависит нужное количество гнезд.

Минимальная высота их размещения над уровнем столешницы – 15 см. Часто в таких случаях гнезда размещают группами по 2-4 штуки в общей рамке. Они должны располагаться на достаточной дистанции от раковины, плиты и варочных поверхностей. Эти же правила касаются установки розеток над столом.

Для вытяжки

Над плитой монтировать розетку запрещается. Если вытяжка встроенная, можно поместить гнездо внутри шкафа. При этом расстояние до потолка должно быть не менее 0,3 м. В случае навесной конструкции можно заменить розетку выводом и произвести подключение вытяжки напрямую. При этом важны учет габаритов и прохождения вентканала (он не должен преграждать доступ к гнезду или выводу).

Для варочной панели и духовки/плиты

Розетка для варочной панели и духового шкафа должна располагаться минимум в 0,3 м слева или справа от панели или плиты. Также важна дистанция от гнезда до труб газопровода (минимальная – 0,4 м). Если духовой шкаф и варочная поверхность не объединены в одно устройство, их подключают в разные розетки. Они могут находиться в соседнем шкафу или в нижней части кухни не менее чем в 0,3 м от пола.

Когда духовка встраивается в колонну, гнездо монтируют там же, по центру каркаса. При этом высота размещения составляет 0,55-0,7 м от пола.

Монтировать розетку прямо за духовкой не стоит. Включенная вилка создаст неудобство при размещении прибора.

Для посудомоечной машины

Посудомойка часто размещается возле раковины в силу удобства поставки воды. Но монтировать гнездо прямо под мойку не стоит: есть шанс, что туда попадет вода. Лучше расположить его в шкафчике, расположенном по соседству. Важно установить его так, чтобы на него не попадала влага при мытье рук, продуктов и повседневных делах. Также не следует монтировать его по соседству с  водорозеткой. Все то же самое касается размещения гнезда для стиральной машины.

Для подсветки

Подсветка требует розеточного гнезда и выключателя. Установить его лучше всего на фартуке в группе, обслуживающей мелкие бытовые приборы. Также можно сделать это внутри навесного шкафчика.

Валера

Голос строительного гуру

Задать вопрос

Общее количество розеток зависит от числа приборов. Оно может быть каким угодно, главное, чтобы общая мощность техники не превысила соответствующий номинал у розеток и электрических сетей. Если жильцам понадобилась большая нагрузка, придется прокладывать отдельные проводники, соответствующие техтребованиям. Также нужно знать, что перегрузка одиночной розетки способна привести к короткому замыканию. Поэтому нужно иметь группу отдельных линий для подсоединения.

Проводка и защитная автоматика

Монтаж электропроводки выполняют трехжильным кабелем с маркировкой «нг LS», указывающей на нераспространение возгорания и низкое выделение дыма. Минимальное сечение жил – 2,5 мм² (тогда как для освещения – 1,5 мм².). Лучше брать медный кабель – его жилы меньше нагреваются при работе, поэтому он обеспечивает более высокий уровень электробезопасности. К тому же, алюминиевая проводка требует большего сечения жил.

Монтаж может быть открытым или скрытым. Во втором случае потребуется штробление стен для создания специальных борозд.

Для каждой группы нужна распределительная коробка. Для смешанных комбинаций ее часто устанавливают над выключателем света (если их несколько, как правило, выбирается расположенный ближе к выходу). Коробку для розеточной группы располагают в удобной точке, примерно одинаково удаленной от запитываемых мест. Не стоит помещать ее за мебелью и в других труднодоступных зонах.

В отношении автоматики действуют следующие правила:

1. Из-за влажности воздуха и большого числа конструкций с корпусом из металла в щитке перед автоматами нужно установить УЗО ввода на электроток 30 мА.
2. Розеточные группы, к которым подключают технику до 3,5 кВт, требуют автоматов на 16 А, для устройств до 5,5 кВт – на 25 А.
3. Для варочной панели кабель и автоматику выбирают в зависимости от мощности. Например, для агрегата до 3,5 кВт подойдет стандартный провод ВВГнг LS 3х2,5, тогда как для устройств на 7,2-8,8 кВт нужны кабель с сечением 3х10 мм². и автомат на 40 А.

Не следует использовать на кухне шнуры-удлинители. Они повышают нагрузку на электропроводку и ведут к короткому замыканию, если на устройство попадет жидкость. Особенно опасно подключать посредством удлинителя холодильник.

Валера

Голос строительного гуру

Задать вопрос

Частая ошибка – нарушение техники безопасности: размещение розеток слишком близко к крану или плите, использование кабелей с поврежденной изоляцией. Также опасно, когда при монтаже не рассчитывают нагрузку на сеть, особенно при эксплуатации высокомощных приборов, на которую могут быть не рассчитаны провода. При работе с розетками и сетями необходимо отключать электричество на вводном автомате. Гнезда, расположенные возле источников воды, должны иметь достаточную защиту.

Почему важна высота розетки электрической плиты [Объяснение]

Представьте себе, что вы переезжаете в новый дом, но вас беспокоят высота и расположение розетки электрической плиты. Ну, не волнуйтесь! Я собрал все возможные решения, которые вам нужно знать.

Вы задаетесь вопросом, зачем нужна высота розетки для электрической плиты , верно?

Трудно обеспечить одинаковую высоту для розетки электрической плиты, поскольку в каждом месте или комнате существуют различные требования и риски. В результате, если установить его на одинаковой высоте во всех комнатах, его будет сложно использовать ежедневно. Как следствие, ваше электрооборудование может выйти из строя, что поставит под угрозу вашу жизнь.

Мы просто даем вам подсказку. Если вы хотите узнать об этом больше, продолжайте читать!

Высота выхода электрической плиты важна: да или нет?

При установке электрических проводов любого типа необходимо соблюдать ограничения, установленные Национальным электротехническим кодексом (NEC).

Однако, когда речь заходит об основных требованиях к высоте электрических розеток, NEC ведет себя тихо.

Это не всегда означает, что вы можете устанавливать розетки везде, потому что местные муниципалитеты могут установить ограничения, которым вы должны подчиняться.

Всегда полезно проконсультироваться с местными строительными властями, прежде чем выполнять какие-либо электромонтажные работы.

В результате прямым ответом будет Да, высота розетки электрической плиты важна.

Стандартная высота розетки электрической плиты в жилых зданиях и готовых подвалах

Несмотря на отсутствие требований к минимальной высоте, электрики должны следовать ряду рекомендаций при установке электрических розеток. Стандартная высота от центра розетки до пола составляет от 16 до 18 дюймов.

Электрики обычно измеряют это с помощью 16-унциевого молотка, прижимая молоток к полу и делая отметку кончиком когтя.

Возможно, потребуется опустить некоторые розетки для размещения определенных приборов, таких как морозильник или плинтусный обогреватель. Хотя правила NEC не запрещают это, местные правила могут это запрещать.

Максимальная высота указана в стандарте расстояний NEC для розеток. Поскольку каждый элемент стены должен находиться в пределах 6 футов от выпускного отверстия, максимальная высота выпускного отверстия над полом составляет 6 футов, если только какой-либо другой порт не находится в пределах 6 футов от него.

Высота розетки кухонной электрической плиты

В соответствии с Национальным электротехническим кодексом, розетки могут быть установлены на стене на высоте до 18 дюймов над поверхностью столешницы, чуть выше стандартной 4-дюймовой задней панели столешницы.

Во-вторых, идеальная высота розеток для фартука обычно составляет 8-12 дюймов над столом, который выступает на 44-48 дюймов над чистым полом. Все зависит от вас.

Не забудьте про высоту фартука. Нижняя часть навесных шкафов обычно находится на высоте 54 дюйма над полом.

Большинство розеток на полу имеют высоту примерно 12 дюймов до самого дна коробки, что является стандартной высотой для розетки холодильника.

Закон об американцах-инвалидах определяет сосуды высотой не менее 19 дюймов «до центра сосуда».

Незавершенный подвал с выходом электрической плиты Высота

Из-за явной опасности попадания влаги имеет смысл обрабатывать незавершенные выпуски в подвале так же, как и наружные выпуски.

Хотя NEC не определяет требования к высоте этих розеток, вы должны убедиться, что они установлены достаточно высоко, чтобы они оставались сухими.

Для наружных розеток NEC указывает максимальную высоту. Это 6 1/2 футов над землей. В незавершенном подвале, даже если другая розетка находится в пределах 6 футов от той, которую вы устанавливаете, вы все равно должны следовать этому правилу.

Безопасность электрических розеток

Электрические розетки ломаются. Примите эти меры предосторожности, если в розетке искрится, издается треск или возникает опасность или пожар.

Электрические розетки стали причиной 12% из 24 000 пожаров, зарегистрированных Управлением пожарной охраны США в период с 2014 по 2016 год, в результате которых 850 человек получили травмы, 310 человек погибли, а материальный ущерб составил 871 миллион долларов.

Пришло время улучшить безопасность электрических розеток ради наших близких и домов, которые мы строим и которыми наслаждаемся.

Опасность возгорания электрических розеток

Ниже перечислены наиболее серьезные проблемы, связанные с неисправностями электрических розеток:

• Электрический удар
• Электрокация
• Пожары в электрических розетках

, реагируя на вызванную электрическую розетку

Вот несколько важных действий, которые выключают. выход.

Отключите всю электронику или приборы, подключенные к неисправной розетке.

Осмотрите розетку с помощью сертифицированного электрика.

Наиболее типичные причины искрения в розетке:

• Электрическая розетка перегружена: Для бытовых сетей необходимо знать максимальную нагрузку. В большинстве случаев современные розетки могут выдерживать только 15 или 20 ампер, 1800 или 2400 Вт, в то время как старые розетки могут выдерживать значительно меньше. Если вы добавите больше, чем может выдержать цепь, цепь может выйти из строя, воспламениться и вызвать крупный электрический пожар.
• Старые и устаревшие розетки: Если вы живете в старом доме, вам может потребоваться обновить электрические розетки. Наиболее важным изменением является замена 2-контактных розеток на GFCI или аналогичные надежные 3-контактные розетки. Проводка может оборваться, фитинги розеток могут ослабнуть, а другие опасности могут вызвать искрение.

Чтобы исправить это, вам нужно заменить все розетки:

Вот несколько моих советов по поводу электрических розеток. Вы можете найти их в ближайшем магазине электротоваров:

• Защита от воды: Это может показаться очевидным, но вода в розетке представляет собой потенциально опасный риск искрения. При попадании воды на электрическую розетку соблюдайте крайнюю осторожность.
• A Слабая цепь: При разрыве соединения розетки могут воспламениться; обратите внимание на трудности с коротким замыканием.
• Плохое или ленивое исправление: Неправильный ремонт розетки может привести к головным болям, а также увеличить вероятность возникновения электрического искрообразования. Убедитесь, что ремонт выполняется с соблюдением требований безопасности.

Часто задаваемые вопросы

Вопрос: Какой высоты должен быть патрубок печи?

Ответ: Не более 20 дюймов над столешницей на кухне.

Вопрос: На каком расстоянии от раковины может быть розетка?

Ответ: 3 фута.

Вопрос: Все электрические плиты на 240В?

Ответ: Большинство электрических плит рассчитаны на напряжение от 220 до 240 вольт.

Bottom Line

Это был наш взгляд на электрическую плиту с высотой розетки . Мы надеемся, что смогли ответить на все ваши вопросы.

Пожалуйста, сообщите нам, понравилась ли вам статья. Мы ценим ваше мнение. Вскоре мы снова увидимся.

А пока будь осторожен!

Что такое электрический код для установки розетки на 220 вольт

» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

На какой высоте над полом должна находиться розетка на 220 вольт? Примеры установки розеток на 220 вольт в определенных приложениях и коде NEC.

Видео по электромонтажу Как подключить розетку GFCI без заземляющего провода ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, и я помогу вам подключить все правильно! Загляните на мой канал на YouTube и подпишитесь!

Розетка на 220 В Код
Электрика Вопрос: На какой высоте над полом должна находиться розетка на 220 В?

• Какова минимальная высота над полом для розетки на 220/240 В согласно NEC?

Этот вопрос по электропроводке поступил от Берни из Джексонвилля, Флорида.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Берни.

Код NEC для розеток на 220 вольт

Электрические нормы для высоты розетки на 220 вольт

Электрические нормы применимы к каждому конкретному проекту и применению. Поэтому общий вывод или заявление о том, какой высоты должна быть розетка на 220 вольт, невозможно без дополнительных знаний о конкретном проекте и применении. Имея это в виду, в следующей информации будет рассмотрено несколько примеров установки розеток на 220 В в определенных приложениях.

Пример №1: электрическая плита на 220 вольт

Расположение: кухня, столовая, обеденная зона.
Оборудование: электрическая плита на 220 вольт.
Устройство и применение: высота розетки диапазона 220 вольт.
Применимые электротехнические нормы: NEC Code 210.52(c)(5).

• Код NEC 210.52(c)(5) – Устройство серии
  • Применение: Розетки должны быть установлены на высоте не более 20 дюймов над столешницей кухни.
  • Примечание по установке. Обычно розетка на 220 вольт устанавливается у пола, прямо над плинтусом. Это позволит расположить шнур и розетку плиты в углублении, предусмотренном конструкцией большинства производителей электрических плит. Это также позволяет расположить плиту вплотную к стене и без препятствий.

Пример #2: Электрическая сушилка для белья на 220 вольт

Место: Гараж.
Оборудование: электрическая сушилка 220 вольт.
Устройство и применение: высота сушильной розетки на 220 вольт.
Применимый электрический код: Нет.

• Не существует специального кода NEC для высоты сушильной емкости на 220 вольт в гараже.

• Розетка сушилки 220 В Примечания по установке:
  • Как правило, в индивидуальном проекте дома розетка для сушилки на 220 вольт устанавливается за сушилкой под верхней частью панели управления, где шнур и розетка не будут видны.
  • В большинстве домов на рельсах или специальных домах розетка для сушилки на 220 вольт может быть установлена ​​над панелью управления сушилкой, где будет доступен шнур.

См. дополнительные сведения об установке розеток на 220 В

Подключение кухонной плиты на 220 В

Подключение кухонной плиты Шнур питания

Электропроводка для кухонной плиты с описанным типичным электрокабелем2 Вы можете оказаться с 3-проводной или 4-проводной электрической плитой. Давайте посмотрим, как подключена электрическая плита и что делать, если ваш шнур не подходит к вилке.

Подключение сушильной машины на 220 В к 3- и 4-проводным кабелям

Конфигурации с 3- и 4-проводными кабелями для сушилок для белья

См. схему подключения электрической сушилки с обычным шнуром питания на 220 В . Вы можете столкнуться с 3-проводной или 4-проводной электрической сушилкой, а также с 3-проводной или 4-проводной розеткой. Давайте посмотрим, как устроена электрическая сушилка и что делать, если шнур не подходит к вилке.

Схема подключения 220 В

Электропроводка Розетка на 220 В

Домашняя электропроводка включает в себя розетки и розетки на 220 В, которые обычно находятся в каждом доме. Посмотрите, как подключены электрические розетки для дома.

Коды домашней электропроводки

Электрические нормы и правила для домашней проводки

Электротехнические нормы Справочник, охватывающий электрические коробки, электрические цепи, электрические розетки и многое другое.

Вам также может быть полезно следующее:

Видео по электромонтажу #2 Домашняя электропроводка Видео по этой теме и не только Загляните на мой канал на YouTube и подпишитесь!

Узнайте больше из моего видеокурса по домашней электротехнике: Базовая электрическая проводка дома на примере

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Разнорабочие, разнорабочие и электрики Включает: Проводка розеток GFCI 9000 Цепи розеток 120 и 240 В Электропроводка выключателей освещения Электропроводка 3-проводной и 4-проводной электрической плиты Проводка 3-проводной и 4-проводной шнур сушилки и устранение неполадок6 и ремонт электропроводки Методы модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Где разместить розетку? (Давайте посмотрим) 2022

Делиться заботой! Распространять любовь!

• Фейсбук

«Где разместить розетку?» Этот вопрос беспокоит вас? Ну, эта короткая статья содержит все, что вам нужно знать, чтобы избегайте неправильного размещения вашего диапазона выхода.

Пожалуйста, обратите внимание, что тщательное следование информации, содержащейся в этой статье, убережет вас от перебоев с электричеством и многих других аварий, которых можно избежать в вашем доме.

Наилучший способ размещения розетки электрической плиты — в соответствии со спецификациями производителя плиты. Розетка для плиты может быть размещена у задней стены, над полом и даже за пределами центрального шкафа для электрической плиты.

Содержание

Высота выхода плиты от пола

Вы должны уже знать требуемую высоту для каждой плиты в вашем доме, поэтому мы не будем много говорить об этом. Тем не менее, ваша розетка должна быть на высоте 6 футов над полом.

За исключением того, что другой горшок находится в пределах 6 футов от него. В соответствии с Национальным электротехническим кодексом (NEC) в доме должно быть не менее 2 внешних розеток.

И его расположение должно быть либо в спереди или сзади и обычно на стене .

Кроме того, каждый домовладелец должен иметь прерыватель цепи замыкания на землю (GFCI), чтобы избежать хаоса.

Вы можете представить себе жизнь в своем доме (возможно, с детьми) без GFCI, и тогда утечка в электрической цепи может иметь катастрофические последствия.

УЗО является защитным устройством, которое разрывает электрические цепи при контакте с землей.

Это защитный критерий, который вы должны учитывать даже при планировании или размещении соедините вместе , чтобы починить розетку.

Кроме того, прерыватель цепи замыкания на землю помогает предотвратить поражение электрическим током, так как имеет водонепроницаемое покрытие. Да, я уверен, что вы понимаете его важность сейчас. Его нельзя переоценить.

Розетка вашей электрической плиты должна быть не более 6 футов и 6 дюймов (6 футов – 6 дюймов). Он должен быть длиной 12 футов, даже если дизайн уменьшает количество.

Какая розетка нужна диапазону?

Для хорошей работы кухонной плите требуется убедительная розетка. Но с другой стороны, некоторые используют 110 вольт, ниже необходимого диапазона для вашей электрической плиты с розеткой .

Таким образом, розетка на 220 вольт — это лучшая розетка для вашей плиты. Обычно потребляет энергию диапазон , и установка более слабой розетки будет плохой идеей.

Тем не менее, для газовой плиты требуется розетка на 120/125 В, которая может питать органы управления плитой и вентиляционный колпак.

120/125 вольт имеет решающее значение, потому что оно отводит кухонные запахи от дома и ядовитые для здоровья дымовые газы.

Тем не менее, вы не можете просто использовать любую другую розетку для вашей электрической плиты. Например, для вас должен быть диапазон 220 вольт, чтобы получить максимальную выгоду или 120/125 вольт для вашей газовой плиты.

Какой высоты должен быть выпускной патрубок?

Несмотря на то, что высота стандартная или по выбору, стандартная высота выпускного отверстия составляет 16-18 дюймов над поверхностью столешницы.

По стандарту я имею в виду, что все, что меньше 16-18 дюймов, является ненормальным, а все, что выше, может быть проблемой. Тем не менее, максимальный предел высоты в любом месте составляет 20 дюймов.

Минимальная высота не указана , но выходное отверстие вашего диапазона не должно превышать 20 дюймов, независимо от его размера.

Интересно, что Национальный электротехнический кодекс (NEC) не имеет права голоса в этом вопросе, поскольку они ничего не говорят о высоте выпускного отверстия диапазона.

Но это не означает, что вы можете устанавливать розетки так, как вам нравится, и практически в любом месте, где вы считаете нужным, потому что местные муниципалитеты могут иметь установлены ограничения, которые вы должны соблюдать.

Несмотря на это, вы должны строго соблюдать требования NEC и правила местных муниципалитетов.

Как я уже упоминал, фактическая высота составляет 16-18 дюймов. измерена с помощью унционного молотка, который упирается лицом в пол и оставляет отметку когтем молотка.

Некоторые электрические розетки могут быть уменьшены для питания других приборов, таких как морозильник или плинтусный обогреватель. Помните, никакие правила NEC не запрещают это, даже если местные нормы и правила могут это запрещать.

Максимальная высота указана в стандарте расстояния между розетками Национальных электротехнических норм.

И помимо желания разместить свою торговую точку, подчиняясь приказам, в частности, ассортимент производителя необходим.

Поскольку каждый стеновой элемент должен находиться в пределах 6 футов от выпускного отверстия, максимальная высота выпускного отверстия над полом составляет 6 футов, если только какой-либо другой порт не находится в пределах 6 футов.

Здравый смысл подсказывает, что для комнат с разными размерами и проблемами установка электрической розетки точной длины будет неправильной и катастрофической.

Но вот несколько рекомендаций, которым необходимо следовать для правильной установки вашей розетки.

• Вы должны соблюдать Национальный электротехнический кодекс , даже несмотря на то, что они не кричат ​​о розетках для плиты.
• Прерыватель цепи замыкания на землю (GFCI) требуется для кухонь, за исключением специальных цепей.
• Короткие секции должны иметь ширину не менее 12 дюймов вдоль стены.
• Избегайте установки электрических розеток над приводом или диапазоном.

При установке или неправильном использовании розетки может возникнуть несколько проблем. Вот почему уместно всегда время от времени проверять розетку электрической плиты.

Одним из распространенных признаков, который можно легко увидеть, является обесцвечивание или плавление выпускного отверстия — сигнал о том, что оно неисправно из-за того, что горит внутри.

Однако, когда вы заметите такое, вы должны быстро отключить питание, подаваемое на вашу вилку на панели автоматического выключателя. И разобраться грамотно.

Может ли розетка быть на полу?

Следует исходить из диапазона спецификаций производителя.

То есть розетка для плиты должна располагаться либо на задней стене за плитой, над полом (не на полу), либо за пределами центрального шкафа для плиты.

Кроме того, Национальный электротехнический кодекс (NEC) и Местный электротехнический кодекс содержат некоторые требования к размещению, которым вы должны следовать, чтобы правильно разместить розетку.

Тем не менее, вы не можете сделать это самостоятельно, потому что это требует профессиональной руки.

В разделе 210.52 Единого национального электротехнического кодекса говорится, что «электрическая розетка должна быть на каждой кухне, в спальне, гостиной, гостиной и других комнатах». Вы должны расположить его на расстоянии 6 футов от пола.

Расположение электрической розетки для газовой плиты

Непрофессионально размещать вилку (часто называемую электрической розеткой, розеткой, розеткой и т. д.) над плитой. Вот почему умелый человек должен разобраться.

Когда вы это сделаете, ваш прибор шнур с вилкой может пройти над верхней горелкой, что может стать большой проблемой.
