Розетка для духового шкафа расположение: Схемы размещения розеток на кухне + подробное руководство от профи — INMYROOM

Схемы размещения розеток на кухне + подробное руководство от профи — INMYROOM

Современные кухни оснащены большим количеством электроприборов. Холодильник, варочная поверхность, духовой шкаф, СВЧ, посудомоечная машина, электрочайник — это минимальный перечень того, что есть почти в каждой семье. И для всех этих приборов необходимо электричество. Дизайнер Ольга Кашпурова рассказывает, как распределить розетки грамотно.

Чтобы избежать ошибок, важно соблюдать последовательность действий и два правила.

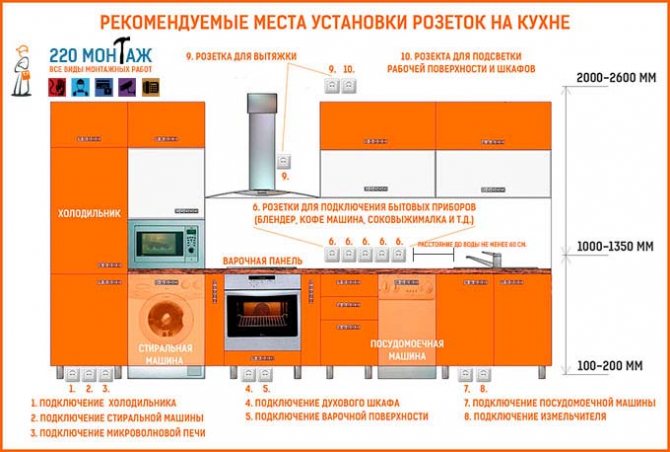

Правило 1. Удобное и правильное расположение розеток можно продумать только после того, как вы определились с кухонной комбинацией и знаете габаритные размеры всех шкафов и ящиков — высоту, ширину, глубину. На этапе проектирования кухни нужно определиться и с техникой — уточнить детали подключения и рекомендации по расположению электровыводов.

Правило 2. Важно помнить, что каждый бытовой прибор следует размещать на отдельный автомат в электрощитке. В противном случае можно потерять гарантию на дорогостоящую технику, если она выйдет из строя из-за скачка напряжения.

Розетка для холодильника

Для встроенного холодильника розетку лучше размещать в цоколе кухни — так она будет в доступе, и при необходимости прибор можно отключить. Не следует располагать розетку за прибором — она может мешать установке каркаса и самого холодильника. Если конфигурация кухни позволяет, можно разместить розетку в соседнем шкафчике. В этом случае высота розетки варьируется от 20 до 70 см от уровня чистого пола и не далее 10–20 см от самого холодильника.

Для отдельно стоящего холодильника допускается размещение розетки непосредственно за ним. Но наилучший вариант — 5–10 см от холодильника: розетка будет в постоянном доступе, и при необходимости отключить холодильник его не придется двигать.

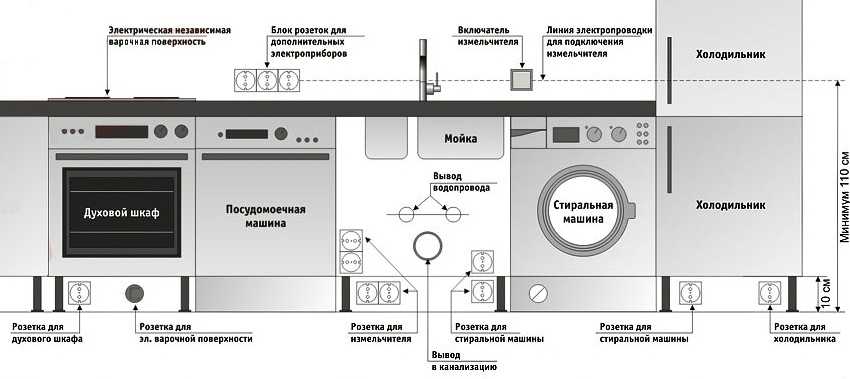

Розетки для варочной поверхности и духового шкафа

Если это не единый прибор — электроплита, варочная поверхность и духовой шкаф подключаются в разные розетки. Когда духовка расположена классическим способом под варочной поверхностью, розетки размещают на высоте 10 см от уровня чистого пола в цоколе кухни по центру каркаса или в соседнем шкафчике.

Если духовой шкаф встраивают в колонну, розетку устанавливают там же, по центру каркаса на высоте 55—70 см от уровня чистого пола, в зависимости от нижних ящиков. Возможно также ее размещение и в цоколе кухни.

А вот расположение непосредственно за духовым шкафом — недопустимо. Есть большая вероятность того, что вилка, включенная в розетку, будет мешать установке прибора.

Розетки для посудомоечной и стиральной машин

ПММ и СМ чаще всего устанавливают рядом с мойкой: это связано с удобством подачи воды. Оптимальный вариант размещения розеток — непосредственно под мойкой на высоте 15–25 см от уровня чистого пола. Там же можно расположить розетку для бытового мусороизмельчителя. При размещении розеток под мойкой важно позаботиться об их влагозащите.

Розетка для микроволновой печи

Розетка для встроенной СВЧ может располагаться в цоколе кухни ниже или выше прибора либо над кухней, если прибор встроен в верхний ярус шкафов.

Для отдельно стоящей СВЧ, расположенной на столешнице, следует запланировать розетку на фартуке.

Розетка для вытяжки

Для встроенных вытяжек розетку нужно размещать внутри шкафа или над кухней. Высота розетки зависит от высоты кухонных каркасов.

Розетку для навесных, купольных вытяжек можно заменить на вывод и подключить прибор напрямую. Главное — учитывать размеры и прохождение вентиляционного канала — он не должен загораживать розетку или вывод.

Розетка и выключатель для подсветки

А вот для подсветки необходима не только розетка, но и выключатель. Оптимальное расположение выключателя — в группе с бытовыми розетками на фартуке.

Розетка также может располагаться над кухней или внутри одного из навесных шкафов. Высота ее расположения зависит от высоты кухонной комбинации и каркасов.

Розетки для мелкой бытовой техники

Для подключения мелкой бытовой техники — чайника, кофемашины, тостера, блендера — требуются розетки на фартуке кухни. Их количество напрямую зависит от количества приборов. Проанализируйте, как будет происходить процесс готовки, какие приборы будут располагаться на столешнице постоянно и в каком месте. К получившемуся количеству прибавьте 2–3 запасные розетки для приборов неежедневного использования.

Оптимальная высота для розеток на фартуке — 110 см от уровня чистого пола, их хорошо размещать группами по 3–4 штуки в единой рамке на расстоянии примерно 1–1,2 метра друг от друга. Важно помнить, что розетки не следует размещать в ближайшем соседстве с мойкой и варочной поверхностью.

Розетки для телевизора, кондиционера и гаджетов

Если на кухне планируется телевизор и кондиционер — позаботьтесь о наличии розеток и для этой техники. Для зарядки телефона, ноутбука и прочих гаджетов тоже запланируйте место, например, в зоне обеденного стола.

Также я советую запланировать розетку для подключения пылесоса или паровой швабры. Ее можно разместить в незаметном месте над плинтусом.

1. Каждый бытовой прибор следует размещать на отдельный автомат в электрощитке.
2. Для встроенного холодильника розетку лучше размещать в цоколе кухни.
3. Если у вас не электроплита, варочная поверхность и духовой шкаф подключаются в разные розетки.
4. Расположение розетки непосредственно за духовым шкафом — недопустимо.
5. Оптимальный вариант размещения розеток для ПММ и СМ — непосредственно под мойкой на высоте 15–25 см от уровня чистого пола.
6. Для встроенных вытяжек — розетку нужно размещать внутри шкафа или над кухней.
7. Розетку для навесных, купольных вытяжек можно заменить на вывод и подключить прибор напрямую.
8. Количество розеток для мелкой бытовой техники напрямую зависит от числа приборов.

Фото на обложке:  дизайн Виктория Вишневская

для варочной панели и духового шкафа, для встраиваемой техники, на фартуке, над столешницей

В кухне часто повышено содержание водяных паров и регулярно меняется температура. В помещении находится техника, отличающаяся высокой мощностью. Розетки на кухне должны размещаться так, чтобы обеспечить безопасность эксплуатации и предотвратить попадание влаги.

Содержание

1. Выбор розеток с учетом силовой нагрузки электроприборов
2. Схема и правила размещения розеток
3. Для холодильника
4. Для рабочей зоны над столешницей
5. Для вытяжки
6. Для варочной панели и духовки/плиты
7. Для посудомоечной машины
8. Для подсветки
9. Проводка и защитная автоматика

Выбор розеток с учетом силовой нагрузки электроприборов

Прежде чем продумывать расположение розеток на кухне, нужно определиться с тем, какие приборы ставить в помещении. Они различаются по мощности: к примеру, у некоторых электроплит она может доходить до 15 киловатт. Иногда, помимо типичных кухонных приборов, в помещении ставят телевизор или кондиционер. Их тоже нужно учитывать при подсчете.

Определившись с перечнем техники, нужно выяснить, какую силовую нагрузку она создает в сумме. Это можно сделать, сложив потребляемые мощности всех приборов. Для техники, у которой они высоки, потребуется приобретать розетки, способные выдерживать столь большую нагрузку.  Обычно суммарная мощность приборов не превышает 7 киловатт. Если это не так, стоит подумать о вводе сети 380 В и организации нагрузки, распределенной по фазам.

Помимо мощности, которую может выдерживать розетка, при подборе нужно обращать внимание на степень защиты. Изделия должны быть приспособлены для монтажа во влажных помещениях. Если в доме есть дети, нужно оборудовать розетки защитными заглушками.

Сами

84.43%

Нанимали специалистов

5.74%

Вместе с мастером

9.84%

Проголосовало: 122

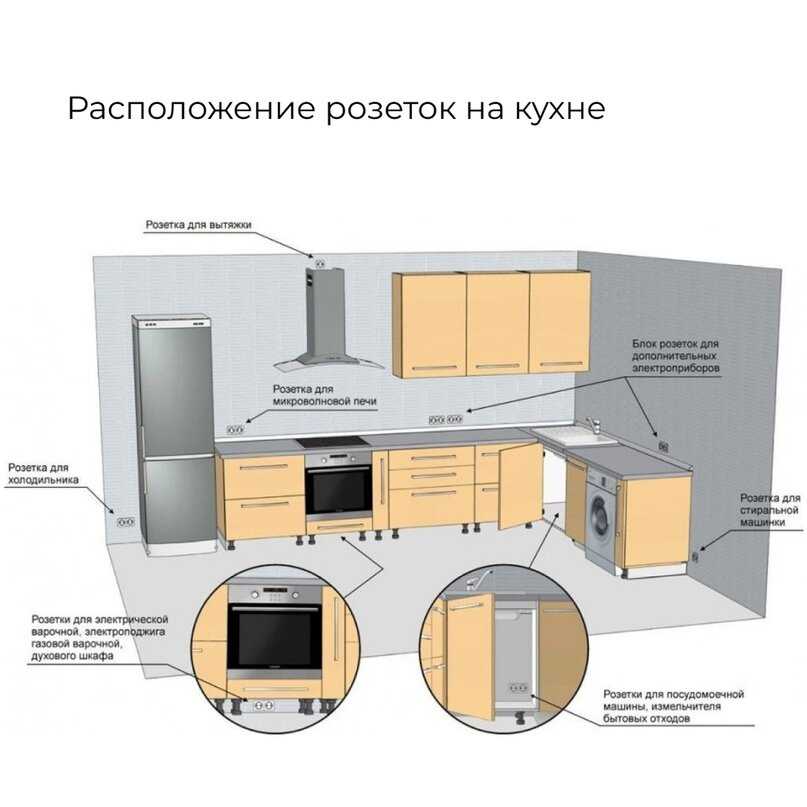

Схема и правила размещения розеток

Maleís hand writing in the document

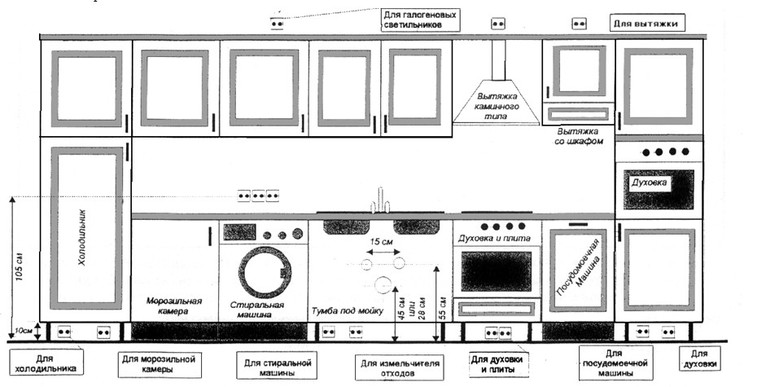

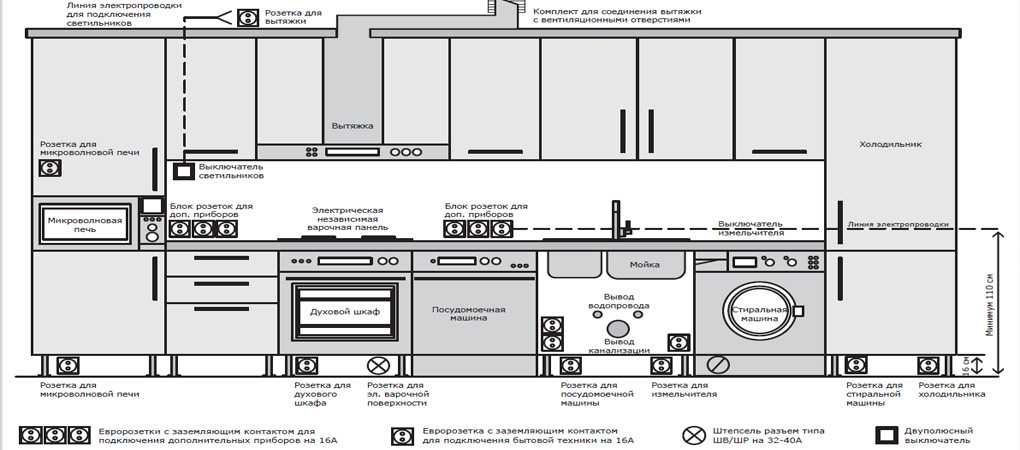

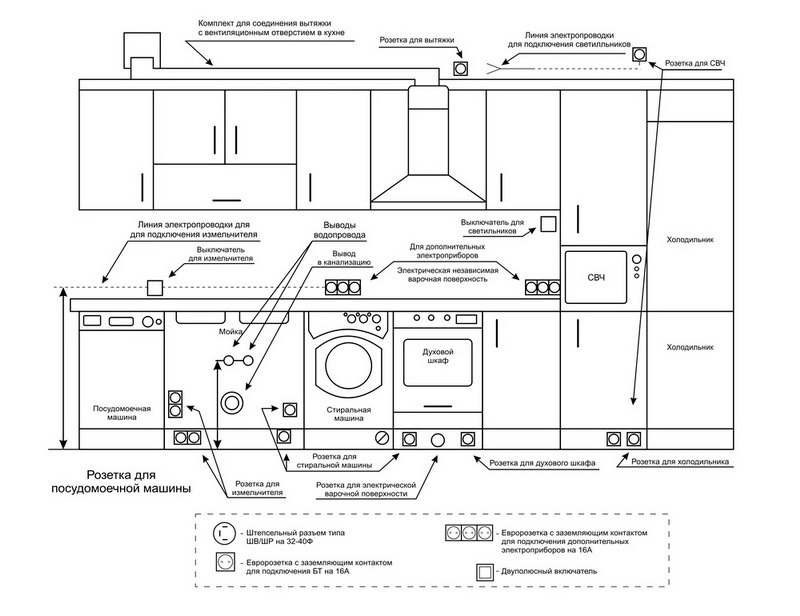

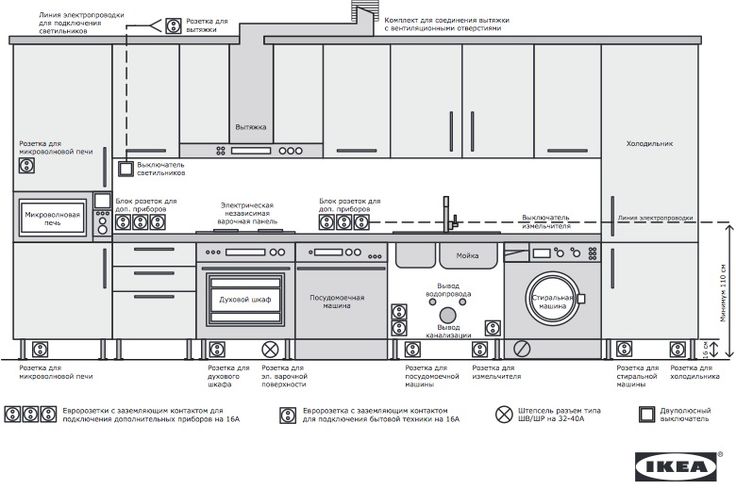

Перед монтажными работами следует подготовить схему, на которой отображено расположение розеток. Размещение лучше продумать уже после покупки и установки гарнитура, ведь проект зависит от его конфигурации (угловой, стенка и т. д.) и от расстояний между разными предметами мебели и оборудования.

В плане дистанций и монтажа следует соблюдать нормативы:

• Для каждого прибора приобретается свой автомат в щитке, иначе повышается вероятность выхода из строя из-за подскочившего напряжения.
• Высота розеток над полом должна быть минимум 30 см. Наименьшее расстояние вниз от потолка – 20 см.
• Нельзя помещать гнезда прямо возле раковины. Минимальная дистанция от крана – 0,3 м во все стороны.

Размер розетки подбирают, ориентируясь на нормы дистанции. Если кухня тесная, можно использовать двойные конструкции с парой гнезд. Улучшить сочетаемость с интерьером можно, приобретя накладные панели, окрашенные в цвет гарнитура.

Для холодильника

Розетки на кухне для встраиваемой техники (к примеру, микроволновки) устанавливают так, чтобы обеспечить удобство монтажа каркаса и самого прибора. Это распространяется и на встраиваемые холодильники. За задней стенкой гнездо помещать не стоит. Если позволяет гарнитур, его можно установить в соседнем шкафу. Высота расположения при этом составляет 30-70 см.

Если холодильник стоит отдельно, розетку можно поместить и за ним. Но удобнее будет, если она находится на 5-10 см правее или левее. Тогда она будет доступнее, если холодильник понадобится выключить, его не нужно будет двигать. При необходимости розетку оборудуют стабилизатором напряжения.

Для рабочей зоны над столешницей

Розетки на фартуке обычно задействуют под малогабаритную технику: электрический чайник, измельчитель и подобные приборы. От их числа зависит нужное количество гнезд.

Минимальная высота их размещения над уровнем столешницы – 15 см. Часто в таких случаях гнезда размещают группами по 2-4 штуки в общей рамке. Они должны располагаться на достаточной дистанции от раковины, плиты и варочных поверхностей. Эти же правила касаются установки розеток над столом.

Для вытяжки

Над плитой монтировать розетку запрещается. Если вытяжка встроенная, можно поместить гнездо внутри шкафа. При этом расстояние до потолка должно быть не менее 0,3 м. В случае навесной конструкции можно заменить розетку выводом и произвести подключение вытяжки напрямую. При этом важны учет габаритов и прохождения вентканала (он не должен преграждать доступ к гнезду или выводу).

Для варочной панели и духовки/плиты

Розетка для варочной панели и духового шкафа должна располагаться минимум в 0,3 м слева или справа от панели или плиты. Также важна дистанция от гнезда до труб газопровода (минимальная – 0,4 м). Если духовой шкаф и варочная поверхность не объединены в одно устройство, их подключают в разные розетки. Они могут находиться в соседнем шкафу или в нижней части кухни не менее чем в 0,3 м от пола.

Когда духовка встраивается в колонну, гнездо монтируют там же, по центру каркаса. При этом высота размещения составляет 0,55-0,7 м от пола.

Монтировать розетку прямо за духовкой не стоит. Включенная вилка создаст неудобство при размещении прибора.

Для посудомоечной машины

Посудомойка часто размещается возле раковины в силу удобства поставки воды. Но монтировать гнездо прямо под мойку не стоит: есть шанс, что туда попадет вода. Лучше расположить его в шкафчике, расположенном по соседству. Важно установить его так, чтобы на него не попадала влага при мытье рук, продуктов и повседневных делах. Также не следует монтировать его по соседству с  водорозеткой. Все то же самое касается размещения гнезда для стиральной машины.

Для подсветки

Подсветка требует розеточного гнезда и выключателя. Установить его лучше всего на фартуке в группе, обслуживающей мелкие бытовые приборы. Также можно сделать это внутри навесного шкафчика.

Валера

Голос строительного гуру

Задать вопрос

Общее количество розеток зависит от числа приборов. Оно может быть каким угодно, главное, чтобы общая мощность техники не превысила соответствующий номинал у розеток и электрических сетей. Если жильцам понадобилась большая нагрузка, придется прокладывать отдельные проводники, соответствующие техтребованиям. Также нужно знать, что перегрузка одиночной розетки способна привести к короткому замыканию. Поэтому нужно иметь группу отдельных линий для подсоединения.

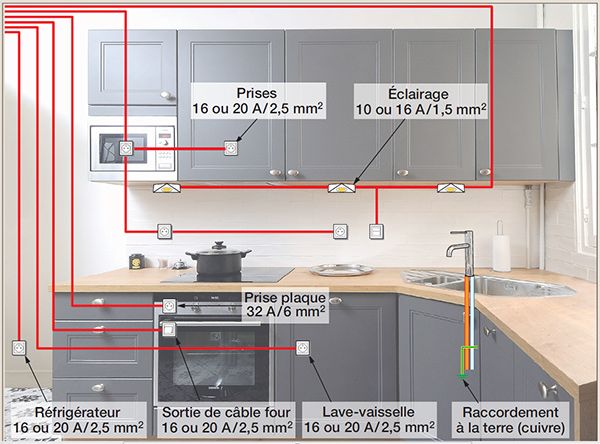

Проводка и защитная автоматика

Монтаж электропроводки выполняют трехжильным кабелем с маркировкой «нг LS», указывающей на нераспространение возгорания и низкое выделение дыма. Минимальное сечение жил – 2,5 мм² (тогда как для освещения – 1,5 мм².). Лучше брать медный кабель – его жилы меньше нагреваются при работе, поэтому он обеспечивает более высокий уровень электробезопасности. К тому же, алюминиевая проводка требует большего сечения жил.

Монтаж может быть открытым или скрытым. Во втором случае потребуется штробление стен для создания специальных борозд.

Для каждой группы нужна распределительная коробка. Для смешанных комбинаций ее часто устанавливают над выключателем света (если их несколько, как правило, выбирается расположенный ближе к выходу). Коробку для розеточной группы располагают в удобной точке, примерно одинаково удаленной от запитываемых мест. Не стоит помещать ее за мебелью и в других труднодоступных зонах.

В отношении автоматики действуют следующие правила:

1. Из-за влажности воздуха и большого числа конструкций с корпусом из металла в щитке перед автоматами нужно установить УЗО ввода на электроток 30 мА.
2. Розеточные группы, к которым подключают технику до 3,5 кВт, требуют автоматов на 16 А, для устройств до 5,5 кВт – на 25 А.
3. Для варочной панели кабель и автоматику выбирают в зависимости от мощности. Например, для агрегата до 3,5 кВт подойдет стандартный провод ВВГнг LS 3х2,5, тогда как для устройств на 7,2-8,8 кВт нужны кабель с сечением 3х10 мм². и автомат на 40 А.

Не следует использовать на кухне шнуры-удлинители. Они повышают нагрузку на электропроводку и ведут к короткому замыканию, если на устройство попадет жидкость. Особенно опасно подключать посредством удлинителя холодильник.

Валера

Голос строительного гуру

Задать вопрос

Частая ошибка – нарушение техники безопасности: размещение розеток слишком близко к крану или плите, использование кабелей с поврежденной изоляцией. Также опасно, когда при монтаже не рассчитывают нагрузку на сеть, особенно при эксплуатации высокомощных приборов, на которую могут быть не рассчитаны провода. При работе с розетками и сетями необходимо отключать электричество на вводном автомате. Гнезда, расположенные возле источников воды, должны иметь достаточную защиту.

Где разместить розетку? (Давайте посмотрим) 2023

Делиться заботой! Распространять любовь!

• Facebook

Последнее обновление: 14 августа 2022 г. , 13:25

«Где разместить розетку?» Этот вопрос беспокоит вас? Что ж, эта короткая статья содержит все, что вам нужно знать, чтобы избежать неправильного размещения вашей торговой точки.

Пожалуйста, обратите внимание, что тщательное следование информации, содержащейся в этой статье, убережет вас от сбоев в электроснабжении и многих других аварий, которых можно избежать, с которыми вы регулярно сталкиваетесь в своем доме.

Наилучший способ размещения розетки электрической плиты — в соответствии со спецификациями производителя плиты. Розетка для плиты может быть размещена у задней стены, над полом и даже за пределами центрального шкафа для электрической плиты.

Содержание

Высота выпускного отверстия от пола

Вы уже должны знать требуемую высоту для каждой плиты в вашем доме, поэтому мы не будем об этом много говорить. Тем не менее, ваша розетка должна быть на высоте 6 футов над полом.

За исключением того, что другой горшок находится в пределах 6 футов от него. В соответствии с Национальным электротехническим кодексом (NEC) в доме должно быть не менее 2 внешних розеток.

И его расположение должно быть в спереди или сзади и обычно на стене .

Кроме того, каждый домовладелец должен иметь прерыватель цепи замыкания на землю (GFCI), чтобы избежать хаоса.

Вы можете представить жизнь в своем доме (возможно, с детьми) без GFCI, и тогда утечка в электрической цепи может иметь катастрофические последствия.

УЗО является защитным устройством, которое разрывает электрические цепи при контакте с землей.

Это защитный критерий, который вы должны учитывать даже при планировании или размещении соедините вместе , чтобы починить розетку.

Кроме того, прерыватель цепи замыкания на землю помогает предотвратить поражение электрическим током, так как имеет водонепроницаемое покрытие. Да, я уверен, что вы понимаете его важность сейчас. Его нельзя переоценить.

Длина розетки вашей электрической плиты не должна превышать 6 футов и 6 дюймов (6 футов – 6 дюймов). Он должен быть длиной 12 футов, даже если дизайн уменьшает количество.

Какая розетка нужна диапазону?

Для хорошей работы кухонной плите требуется убедительная розетка. Но с другой стороны, некоторые используют 110 вольт, ниже необходимого диапазона для вашей электрической плиты с розеткой .

Таким образом, розетка на 220 вольт — это лучшая розетка для вашей плиты. Обычно потребляет энергию серия , и установка более слабой розетки будет плохой идеей.

Тем не менее, для газовой плиты требуется розетка на 120/125 В, которая может питать органы управления плитой и вентиляционный колпак.

120/125 вольт имеет решающее значение, потому что оно отводит кухонные запахи от дома и ядовитые для здоровья дымовые газы.

Тем не менее, вы не можете просто использовать любую другую розетку для вашей электрической плиты. Например, для вас должен быть диапазон 220 вольт, чтобы получить максимальную выгоду или 120/125 вольт для вашей газовой плиты.

Какой высоты должен быть выпускной патрубок?

Несмотря на то, что высота стандартная или на основе по выбору, стандартная высота выпускного отверстия составляет 16-18 дюймов над поверхностью столешницы.

По стандарту я имею в виду, что все, что меньше 16-18 дюймов, является ненормальным, а все, что выше, может быть проблемой. Тем не менее, максимальный предел высоты в любом месте составляет 20 дюймов.

Не указана минимальная высота , но выходное отверстие вашего диапазона не должно превышать 20 дюймов, независимо от его размера.

Интересно, что Национальный электротехнический кодекс (NEC) не имеет права голоса в этом вопросе, поскольку они ничего не говорят о высоте выпускного отверстия диапазона.

Но это не означает, что вы можете устанавливать розетки так, как вам нравится, и практически в любом месте, где вы считаете нужным, потому что местные муниципалитеты могут иметь установлены ограничения, которые вы должны соблюдать.

Несмотря на это, вы должны строго соблюдать требования NEC и правила местных муниципалитетов.

Как я уже упоминал, фактическая высота составляет 16-18 дюймов , измеренная с помощью унционного молотка, который упирается лицевой стороной в пол и оставляет отметку когтем молотка.

Некоторые электрические розетки могут быть уменьшены для питания других приборов, таких как морозильник или плинтусный обогреватель. Помните, никакие правила NEC не запрещают это, даже если местные нормы и правила могут это запрещать.

Максимальная высота указана в стандарте расстояния между розетками Национальных электротехнических норм и правил.

И помимо желания разместить свою торговую точку, подчиняясь приказам, в частности, ассортимент производителя необходим.

Поскольку каждый стеновой элемент должен находиться в пределах 6 футов от выпускного отверстия, максимальная высота выпускного отверстия над полом составляет 6 футов, если только какой-либо другой порт не находится в пределах 6 футов.

Здравый смысл подсказывает, что для комнат с разными размерами и проблемами установка электрической розетки точной длины будет неправильной и катастрофической.

Но вот несколько рекомендаций, которым необходимо следовать для правильной установки вашей розетки.

• Вы должны соблюдать Национальный электротехнический кодекс , даже несмотря на то, что они не кричат ​​о розетках для плиты.
• Прерыватель цепи замыкания на землю (GFCI) требуется для кухонь, за исключением специальных цепей.
• Короткие секции должны иметь ширину не менее 12 дюймов вдоль стены.
• Избегайте установки электрических розеток над приводом или диапазоном.

При установке или неправильном использовании розетки может возникнуть несколько проблем. Вот почему уместно всегда время от времени проверять розетку электрической плиты.

Одним из распространенных признаков, который можно легко увидеть, является обесцвечивание или расплавление выпускного отверстия — сигнал о том, что оно неисправно из-за горения внутри.

Однако, когда вы заметите такое, вы должны быстро отключить питание, подаваемое на вашу вилку на панели автоматического выключателя. И разобраться грамотно.

Может ли розетка быть на полу?

Следует исходить из диапазона спецификаций производителя.

То есть розетка для плиты должна располагаться либо на задней стене за плитой, либо над полом (не на полу), либо за пределами центрального шкафа для плиты.

Кроме того, Национальный электротехнический кодекс (NEC) и Местный электротехнический кодекс содержат некоторые требования к размещению, которым вы должны следовать, чтобы правильно разместить розетку.

Тем не менее, вы не можете сделать это самостоятельно, потому что это требует профессиональной руки.

В разделе 210.52 Единого национального электротехнического кодекса говорится, что «электрическая розетка должна быть на каждой кухне, в спальне, гостиной, гостиной и других комнатах». Вы должны расположить его на расстоянии 6 футов от пола.

Расположение электрической розетки для газовой плиты

Непрофессионально размещать вилку (часто называемую электрической розеткой, розеткой, розеткой и т. д.) над плитой. Вот почему умелый человек должен разобраться.

При этом шнур вашего устройства с вилкой может проходить над верхней горелкой, что может стать большой проблемой.

Стена — идеальное место для крепления розетки. Наконец, найдите выходное отверстие в нескольких дюймах от газа.

Кроме того, любая рабочая поверхность поверх кухонных шкафов на уровне талии шириной более 12 дюймов должна иметь выход на стену.

Заключение

Важность электрического 9Размещение розетки диапазона 0015 невозможно переоценить. Тем не менее, вы должны соблюдать спецификации производителя для совершенства вашего дома.

Во-первых, однако, вы должны тщательно отметить подходящую розетку для вашей газовой плиты, так же, как вы могли бы применить знания, которые у вас есть о стандартной высоте для ваших электрических розеток.
