Серверные шкафы и стойки — как выбрать подходящую модель

Небольшая компания вполне может обойтись небольшим офисом из нескольких ноутбуков, роутера, сетевого принтера и нескольких носителей для внешнего хранения. Со временем потребности компании растут вместе с клиентской базой и штатом сотрудников — появляется необходимость в сервере, например, для 1С или совместного доступа к базам данных.

Оборудования в серверной становится больше и все острее появляется потребность в правильном хранении. Это не очевидная, но важная деталь в работе серверной — чем лучше обустроено хранение, тем эффективнее и удобнее система в обслуживании.

В этой статье мы разберем серверные шкафы и полки — какими они бывают, чем отличаются друг от друга, и как подобрать их правильно.

Ключевые параметры

В шкафах и стойках важнейший параметр — вместимость. Она изменяется в юнитах (U), то есть единицах оборудования. Один юнит равен примерно 44 см.

Сколько места в стойке или шкафу занимает тот или иной сервер, всегда можно посмотреть в его параметрах. Большинство серверов собраны в корпусах 1U или 2U. Вместимость шкафов можно подобрать под количество вашего оборудования — обычно в шкаф или стойку можно разместить от 6U до 48U.

Также в характеристиках шкафов и стоек обычно указаны габариты — ширина и глубина. Если верно подобрать габариты, можно эргономично и эффективно разместить даже в небольшом пространстве. Также указывается предельный вес оборудования.

Еще один параметр, влияющий на удобство использования — тип двери. Они бывают стеклянные (удобно мониторить работу оборудования), перфорированные и глухие металлические из цельного листа.

При выборе монтажного оборудования учитывайте, где вы планируете разместить шкаф или стойку. Если установка планируется в помещении, вполне подходят шкафы со степенью защиты IP20. Для установки на улице подходит оборудование с защитой IP54 или IP66 — такие шкафы полностью защитят оборудование от влаги и пыли.

Если вы только собираете серверную и приобретает стойку или шкаф высотой более 20U, удобнее всего сразу приобрести к ней дополнительный комплект оборудования:

2 блока розеток;
1 полка;
1 одиночный кабельный органайзер на каждые 5U;
монтажный комплект (винт, шайба и гайка).

Стойки

Это монтажное оборудование для открытого хранения. Обычно их устанавливают в серверных. Если оборудование будет стоять в помещении общего пользования, лучше приобрести шкаф — его можно запереть и устранить таким образом нежелательный доступ.

Однорамные стойки

Это одна рама, которая крепится болтами к полу и находится на на регулируемой опоре. Такие стойки хорошо подходят для легкого оборудования, а также в условиях ограниченного пространства.

Все представленные ниже однорамные стойки шириной 620 мм. Они отличаются вместимостью и максимальной нагрузкой:

— ЦМО СТК СТК-24 высотой 24U и максимальной распределенной нагрузкой 130 кг.

— ЦМО СТК СТК-38 высотой 38U и максимальной распределенной нагрузкой 190 кг.

— ЦМО СТК СТК-42 высотой 42U и максимальной распределенной нагрузкой 200 кг.

Двухрамные стойки

Они похожи на шкаф без внешних панелей (при необходимости их можно установить). Двухрамные стойки удобны тем, что поддерживают много вспомогательных опций — можно вносить изменения и модифицировать стойку без больших затрат.

Все представленные ниже двухрамные стойки шириной 750 мм. Они отличаются вместимостью и максимальной нагрузкой:

— ЦМО СТК СТК-24.2-9005 высотой 24U и максимальной распределенной нагрузкой 250 кг.

— ЦМО СТК СТК-38.2-9005 высотой 38U и максимальной распределенной нагрузкой 330 кг.

— ЦМО СТК СТК-42.2-9005 высотой 42U и максимальной распределенной нагрузкой 350 кг.

Шкафы

В отличие от стоек, шкафы можно размещать не только в серверной, но и в помещениях общего пользования и даже на улице. Для размещения на улице подходят только всепогодные шкафы — их мы рассмотрим в соответствующем разделе.

Напольный шкаф для серверной или офиса

Напольный серверный шкаф предназначен для размещения серверов, как в специальных помещениях, так и в местах общего пользования. Двери оснащены замками, с помощью которых можно ограничить доступ посторонних лиц.

Ключевой показатель для шкафов — это вместимость. Обычно в напольный шкаф можно разместить от 18 до 48 U. Модели отличаются габаритами, распределенной нагрузкой и материалом двери. Все описанные ниже напольные шкафы имеют

уровень защиты IP20 — это значит, что они защищены от попадания внутрь частиц больше 12 мм и не имеют защиты от воды.

В самые компактные напольные шкафы можно установить оборудование размером до 18U. Это шкафы с шириной 600 мм, глубиной до 455 мм и максимальной распределенной нагрузкой 270 кг.

Есть две похожие модели с разными дверями: ЦМО ШТК-М ШТК-М-18. 6.6-3ААА с металлической дверью и ЦМО ШТК-М ШТК-М-18.6.6-1ААА со стеклянной дверью.

Также в наличии модели несколько большей вместимости — это модели высотой 22U, они выдерживают максимальную распределенную нагрузку в 330 кг.

Можно выбрать как модель ЦМО ШТК-М ШТК-М-22.6.6-1ААА-9005 со стеклянной дверью, так и ЦМО ШТК-М ШТК-М-22.6.8-44АА с перфорированной дверью. Ширина обеих моделей составляет 600 мм.

Еще в две модели напольных шкафов можно установить оборудование размером 27U. Оба напольных шкафа обладают одинаковыми габаритами: шириной 600 мм, глубиной до 455 мм и максимальной распределенной нагрузкой 400 кг.

Шкаф ЦМО ШТК-М ШТК-М-27.6.6-3ААА оснащен металлической дверью, а ЦМО ШТК-М ШТК-М-27.6.6-1ААА — стеклянной дверью.

Три модели с вместимостью 33U представлены в следующих габаритах — ширина 600 мм, глубина до 455 мм и максимальная распределенная нагрузка 450 кг.

Эти напольные шкафы отличаются дверьми: ЦМО ШТК-М ШТК-М-33.6.6-3ААА с металлической дверью, ЦМО ШТК-М ШТК-М-33.6.6-1ААА со стеклянной и ЦМО ШТК-М ШТК-М-33.6.6-4ААА с перфорированной дверью.

С вместимостью 38U представлено две модели — обе с шириной 600 мм, глубиной до 655 мм и максимальной распределенной нагрузкой 500 кг. Модель ЦМО ШТК-М ШТК-М-38.6.8-1ААА оснащена стеклянной дверью, а ЦМО ШТК-М ШТК-М-38.6.8-4ААА — перфорированной.

Среди шкафов высотой 42U есть две модели со стеклянной дверью — их максимальная распределенная нагрузка составляет 550 кг:

Ширина 600 мм и глубина до 455 мм — ЦМО ШТК-М ШТК-М-42.6.6-1ААА.

Та же ширина и глубина до 855 мм — ЦМО ШТК-М ШТК-М-42.6.10-1ААА-9005.

Самые вместительные напольные шкафы — 48U. Они оснащены перфорированными дверьми. Максимальная распределенная нагрузка 1002 кг, глубина до 777 мм:

— APC by Schneider Electric NetShelter SV AR2407 шириной 600 мм;

— APC by Schneider Electric NetShelter SV AR2487 шириной 800 мм.

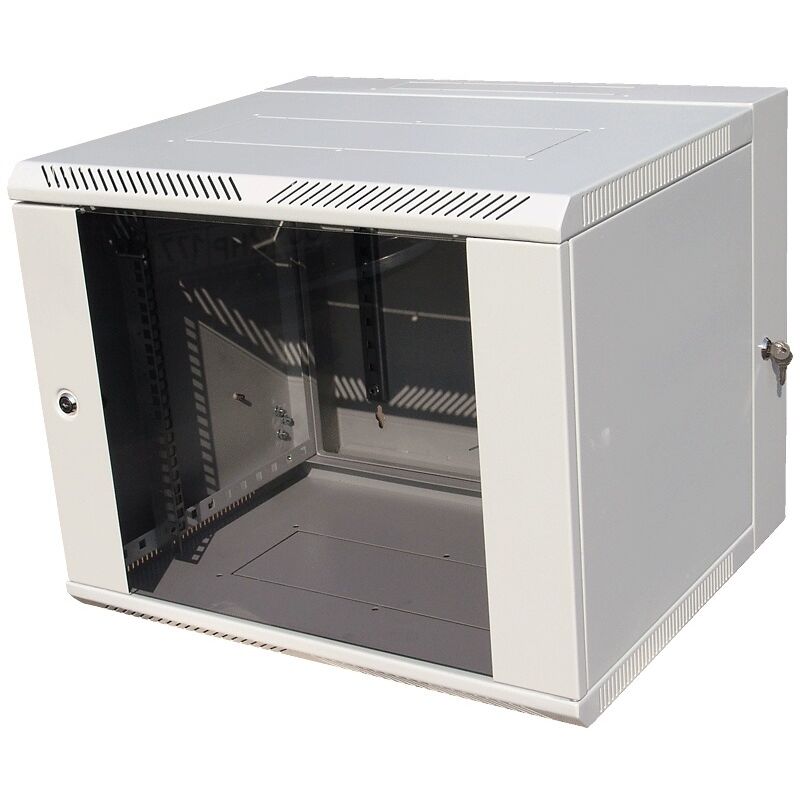

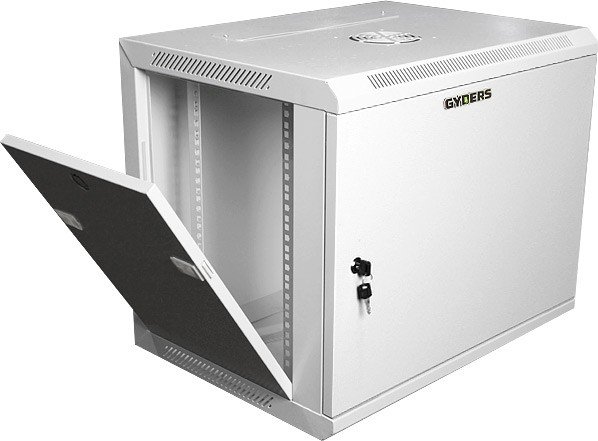

Настенный шкаф для серверной или офиса

Настенные шкафы выполняют тот же функционал, что и напольные — в них можно разместить оборудование в серверной или офисе. Класс защиты таких шкафов — IP20: это значит, что они защищены от попадания внутрь частиц больше 12 мм и не имеют защиты от воды. Как правило, такие шкафы не имеют задней стенки.

В отличие от напольных, настенные шкафы вмещают в себя меньше оборудования — от 6U до 18U.

В качестве примеров настенных шкафов с вместимостью 6U рассмотрим ЦМО ШРН-Э ШРН-Э-6.350.1 с металлической дверью и ЦМО ШРН-Э ШРН-Э-6.350-9005

со стеклянной. В остальном модели похожи: обе обладают шириной 600 мм, глубиной 281 мм и максимальной распределенной нагрузкой 50 кг.

Отдельно отметим ЦМО ШРН-А ШРН-А-6.500 — антивандальный шкаф вместимостью 6U. Такой шкаф можно разместить даже в общественном месте с большой проходимостью.

Далее рассмотрим шкафы вместимостью 9U. Они более стандартизированы: все модели шириной 600 мм, что позволяет эргономично разместить несколько шкафов вместе. Также все модели оснащены стеклянной дверью. Можно выбрать модели с разной предельной нагрузкой:

50 кг — ЦМО ШРН ШРН-9.650 глубиной от 250 до 605 мм;

60 кг — LANMASTER PRO TWT-CBWPG-9U-6X4-GY глубиной до 350 мм.

Перейдем к более вместительным моделям

12U.

С металлической дверью представлена модель ЦМО ШРН-Э ШРН-Э-12.350.1 шириной 600 мм и глубиной до 281 мм, максимальная распределенная нагрузка 50 кг.

Со стеклянной дверью и такой же максимальной нагрузкой можно выбрать модель ЦМО ШРН ШРН-12.255-10 шириной 320 мм и глубиной до 255 мм.

Наиболее вместительные настенные шкафы вмещают 18U. Пример такой модели — LANMASTER Next TWT-CBWNM-18U-6X4-BK шириной 550 мм с максимальной распределенной нагрузкой 60 кг.

Напольный всепогодный шкаф

Всепогодными называются шкафы со степенью защиты IP54 — это значит, что они защищены от попадания внутрь пыли и брызг воды. Такие модели можно размещать на улице — оборудование внутри не пострадает.

Наиболее компактные всепогодные шкафы обладают вместимостью

12U — например, ЦМО ШТВ-1 ШТВ-1-12.7.6-43АА-Т1 с глубиной до 520 мм и вентилируемой дверью.

С такой же глубиной представлен всепогодный шкаф с вместимостью 18U — ЦМО ШТВ-2 ШТВ-2-18.10.6-43А3-Т1 с металлической дверью и электроотсеком.

Среди моделей вместимостью 24U можно выбрать — ЦМО ШТВ-2 ШТВ-2-24.10.6-43А3-Т1 с глубиной до 520 мм или ЦМО ШТВ-2 ШТВ-2-24.10.9-К3А3-ТК с глубиной до 820 мм. Обе модели оснащены электроотсеком и металлической дверью.

Также отличаются глубиной модели вместимостью 30U:

— ЦМО ШТВ-2 ШТВ-2-30. 10.6-43А3-Т1 глубиной до 520 мм;

— ЦМО ШТВ-2 ШТВ-2-30.10.9-43А3-Т1 глубиной до 820 мм.

Максимальная вместимость всепогодных напольных шкафов — 36U. Можно выбрать модель ЦМО ШТВ-2 ШТВ-2-36.10.6-К3А3-ТК глубиной до 520 мм или ЦМО ШТВ-2 ШТВ-2-36.10.9-К3А3-ТК с глубиной до 820 мм.

Настенный всепогодный электрошкаф

Настенные всепогодные шкафы обладают максимальной защитой IP66 — они полностью защищают оборудование от пыли, сильных струй и волн.

Среди шкафов вместимостью 9U с высоким классом защиты можно выбрать ЦМО EMW EMW-400.300.150-1-IP66 шириной 300 мм и глубиной от 135 до 195 мм. Максимальная распределенная нагрузка — 50 кг.

Вместимостью 18U обладают модели ЦМО EMW EMW-800.500.210-1-IP66 и ЦМО EMW EMW-800.500.300-1-IP66 шириной 500 мм и глубиной от 195 до 285 мм. Их максимальная распределенная нагрузка — 150 кг.

19U оборудования можно разместить в антивандальной модели ЦМО EPV EPV-800.500.250-1-IP54 шириной 530 мм и глубиной до 193 мм.

Также в нашем каталоге представлен двухстворчатый шкаф вместимостью 27U — ЦМО EMWS EMWS-1200.1000.400-2-IP66 шириной 1000 мм и глубиной от 285 до 385 мм. Обе модели — двухстворчатые. Максимальная распределенная нагрузка — 150 кг.

Наиболее вместительные модели позволяют разместить оборудование размером 31U — например ЦМО EMWS EMWS-1400.1200.300-2-IP66 шириной 1000 и 1200 мм, а также глубиной до 285 мм. Максимальная распределенная нагрузка — 150 кг.

Сейчас на рынке представлен широкий ассортимент монтажного оборудования — в том числе, есть шкафы с удаленным доступом и усиленной защитой от кибератак

Телекоммуникационные шкафы под серверы искусственного интеллекта / Хабр

Дата-центр ITSOFT в Тушино

Искусственный интеллект набирает обороты и появляется спрос на серверные шкафы именно под такие серверы. Специфика размещения данных серверов состоит в том, что они почти все повышенной глубины, имеют внушительный вес, у них высокое электропотребление и им нужен дополнительный теплоотвод. Всё это требует большого пространства. Рассмотрим, что нужно учитывать при размещении серверов искусственного интеллекта и другого габаритного оборудования в серверной.

Размер имеет значение

С шириной телекоммуникационного шкафа более или менее понятно – устоялся стандарт 19 дюймов. Высота – вплоть до 60 U. А с глубиной могут быть вариации: обычно она составляет 600 или 800, реже 1000 и 1200 мм. И это ключевая особенность, которую нужно учитывать при размещении сервера для решения задач с применением машинного обучения (machine learning). Эти серверы имеют глубину в районе 900 мм. Вот некоторые из них:

Нужно отметить, что не все серверы под искусственный интеллект имеют глубину более 800 мм, например, у Lenovo есть серверы с габаритами от 692 мм, а у Dell от 445 мм (хотя у того же Lenovo есть сервер с жидкостным охлаждением глубиной 931 мм). Тем не менее потребность в глубоких стойках под ИИ скорее правило, чем исключение.

Пример размещения глубокого сервера в стойке дата-центра в Тушино, где мы размещаем клиентские серверы на colocation или если cдаем в аренду свои серверы под ИИ.

Иначе говоря еще до приобретения оборудования для решения задач с помощью ИИ нужно заранее позаботиться о том, где размещать серверное оборудование. Для этого лучше подобрать rack более, чем метровой глубины – 1070, 1082, 1130, 1140, 1200 мм (говорят есть даже 1300 мм).

В обычный телекоммуникационный шкаф или стойку глубиной 600 или 800 мм такой сервер не войдет, разве что поставить его на попа (шучу).

Шкаф повышенной глубины

Пара вопросов о габаритах

По поводу габаритов серверов и шкафов разумно задать два вопроса:

Если сервер менее 900 мм, то зачем шкафы глубиной 1200 мм?
Нужны ли шкафы метровой глубины для серверов менее 800 мм?

Ответ на оба вопроса один: дополнительное пространство требуется для размещения блоков распределения питания (PDU) и самое главное для кабельной инфраструктуры, которая, как у меди, так и у оптики имеет минимальный радиус изгиба и требует определенное пространство за тыльной частью сервера. Помимо этого сервер не должен впритык упираться в заднюю стенку шкафа, поскольку для отведения потоков нагретого воздуха требуется некоторое пространство. Говорим в большей степени о телекоммуникационном шкафе, а не стойке, поскольку только шкаф может организовать движение воздушных потоков из холодного коридора ЦОДа в горячий.

Стандарт TIA/EIA-942 регламентирующий инфраструктуру ЦОДов, в п. 5.11.7.4 дает следующую рекомендацию для глубины телекоммуникационного шкафа: “Следует применять шкафы достаточной глубины для того, чтобы в них помещалось планируемое оборудование, а также кабели, присоединяемые с фронта и/или тыла оборудования, шнуры питания, кабельные организаторы и панели подвода питания. С тем, чтобы обеспечить необходимый поток воздуха и предусмотреть достаточное пространство для подвода питания и кабельной разводки, используйте шкафы, которые по крайней мере на 150 мм (6 дюймов) глубже или шире оборудования, имеющее наибольший размер по глубине”.

Приведем для примера цифры одного из производителей:

Шкаф 1070 мм имеет максимальное внутреннее пространство для оборудования 995 мм.
Шкаф 1200 мм имеет максимальное внутреннее пространство для оборудования 1147 мм.

Российский ГОСТ 28601.2 (МЭК 297-2) “Шкафы и стоечные конструкции” регламентирует конструкцию шкафов в общем виде, указывает на максимальную глубину шкафа в 1000 мм и не дает советов по монтажу оборудования.

Ниже показана схема шкафа, способного разместить оборудование 900 мм глубиной.

Поясняет ситуацию следующий пример. У нас периодически заказывают или приносят для размещения в ЦОДе серверную платформу ASUS ESC4000 G4S 2200W, используемую для широкого круга задач (причем не в области Artificial intelligence), которая в зависимости от требований заказчика она комплектуется необходимыми компонентами. Но эта платформа имеет глубину ровно 800 мм и устанавливать ее в шкаф такой же глубины 800 мм нельзя.

По умолчанию наши телекоммуникационные шкафы имеют либо метровую глубину, либо 1200 мм, что исключает вопросы клиентов о том, войдет ли их сервер в стойку или нет.

Помимо серверов в стойках повышенной глубины нуждаются и системы хранения данных (СХД):

До данным аналитического агентства IDC На рынке серверов искусственного интеллекта в 2020 году было 6 компаний, заработавших более $500 млн (в алфавитном порядке): Dell, HPE, Huawei, IBM, Inspur и Lenovo. Вместе они занимали 62% рынка. На рынке систем хранения ИИ также было 6 компаний, каждая из которых продала более $100 млн (в алфавитном порядке): Dell, HPE, Hitachi, Huawei, IBM и NetApp. Их суммарная рыночная доля составила 68%”.

Дополняют вышесказанное такие понятия, как “глубина” и “полезная глубина” шкафа. Под глубиной понимается внешний габарит конструкции. А под полезной глубиной – расстояние между вертикальными направляющими шкафа или стойки. Полезная глубина меньше на толщину двери с петлями и ручкой замка, а также задней стенки. Разница всего в несколько сантиметров, но и ее надо учитывать, поскольку только полезная глубина принимается во внимание при размещении полного комплекта оборудования.

“Негабаритные” понятия: вес, мощность, площадь и рынок

Важный аспект, который нужно учитывать при размещении оборудования в телекоммуникационном шкафу – нагрузка, которую он может нести. Сервер или система хранения данных могут весить несколько десятков килограмм. К примеру, указанная в таблице СХД DEPO Storage 5900 весит 97 кг. Шкафы повышенной глубины естественно рассчитаны на большую “грузоподъемность” – от 800 кг до 1,5 тонн в статическом режиме, т.е. на винтовых опорах. (Ролики выдерживают нагрузку от 40 до до 150 кг каждый, поэтому перемещать шкаф нужно без оборудования или полупустым и только после окончательной установки его на месте размещать оборудование).

Серверы под искусственный интеллект имеют мощность в несколько киловатт. Один только указанный выше NVIDIA DGX A100 потребляет 6,5 кВт. Здесь “обычные” 3-5 кВт на стойку недостаточны. Подобные серверы и СХД устанавливаются в шкафах с энергопотреблением высокой плотности – в районе 15 кВт и выше. В этих шкафах нередко устанавливают дополнительное оборудование для теплоотведения. Естественно все сопутствующие системы, электрораспределительные устройства и кабельная разводка, приточные и вытяжные воздуховоды требуют пространство для размещения и монтажа.

Понятно, что шкаф большой глубины в дата-центре занимает и большую площадь. Приходится сужать коридоры, что вызывает тесноту и трудности в обслуживании стоек инженерами, либо делать ряды со шкафами шире, что сокращает количество стоек в машинном зале, а место в зале весьма дорогое. Но если есть запрос на размещение серверов под ИИ, то его надо удовлетворить.

Прежде чем закончить статью скажем несколько слов о необычных, если так можно сказать, достижениях нейросетей: ИИ научился обманывать, (а тест Тьюринга прошел еще в 2014 году), обыграл чемпиона игры Го и обыгрывает в другие игры, в том числе компьютерные, получил обоняние, обогнал человека в распознавании образов, научился рисовать, сочиняет музыку и пишет тексты (этот пока еще написан белковым существом), помогает подобрать кликабельную картинку, и в качестве страшилки – дает советы человеку по принятию решений на поле боя.

Приводим еще один прогноз IDC: “2022 году рынок ИИ продолжит ускоряться с ростом на 18,8% и будет на пути отметке в $500 млрд к 2024 году, при этом AI Hardware будет расти самыми быстрыми темпами в следующие несколько лет.

Если говорить о российских реалиях, то интересна следующая цифра: 72% студентов хотели бы стажироваться в сфере искусственного интеллекта.

И в заключении приводим небольшое видео, демонстрирующее ряд шкафов большой глубины – камера передвигается вдоль торца, поэтому глубина воспринимается как ширина.

Публикация подготовлена компанией ITSOFT. Размещение и аренда серверов и стоек в двух ЦОДах в Москве; colocation GPU-ферм и ASIC-майнеров, аренда GPU-серверов. Лицензии связи, SSL-сертификаты. Администрирование серверов и поддержка сайтов. UPTIME за последние годы составляет 100%.

Телекоммуникационные шкафы для 19″ оборудования

Телекоммуникационный шкаф ШАТ-27U/800 IP21 предназначен для размещения и эксплуатации оборудования, стандартизированного в габаритах 19-ти дюймов по ГОСТ 28601 (МЭК 60297) с глубиной до 800 мм. В шкаф может устанавливаться любое серверное, телекоммуникационное и электротехническое оборудование вы..

83 040,00 р.

Телекоммуникационный шкаф ШАТ-32U/800 IP21 предназначен для размещения и эксплуатации оборудования, стандартизированного в габаритах 19-ти дюймов по ГОСТ 28601 (МЭК 60297) с глубиной до 800 мм. В шкаф может устанавливаться любое серверное, телекоммуникационное и электротехническое оборудование вы..

91 375,00 р.

Телекоммуникационный шкаф ШАТ-37U/800 IP21 предназначен для размещения и эксплуатации оборудования, стандартизированного в габаритах 19-ти дюймов по ГОСТ 28601 (МЭК 60297) с глубиной до 800 мм. В шкаф может устанавливаться любое серверное, телекоммуникационное и электротехническое оборудование вы..

100 012,00 р.

Телекоммуникационный шкаф ШАТ-42U/800 IP21 предназначен для размещения и эксплуатации оборудования, стандартизированного в габаритах 19-ти дюймов по ГОСТ 28601 (МЭК 60297) с глубиной до 800 мм. В шкаф может устанавливаться любое серверное, телекоммуникационное и электротехническое оборудование вы..

108 574,00 р.

Телекоммуникационный шкаф ШАТ-45U/800 IP21 предназначен для размещения и эксплуатации оборудования, стандартизированного в габаритах 19-ти дюймов по ГОСТ 28601 (МЭК 60297) с глубиной до 800 мм. В шкаф может устанавливаться любое серверное, телекоммуникационное и электротехническое оборудование вы..

113 878,00 р.

Телекоммуникационный шкаф ШАТ-47U/800 IP21 предназначен для размещения и эксплуатации оборудования, стандартизированного в габаритах 19-ти дюймов по ГОСТ 28601 (МЭК 60297) с глубиной до 800 мм. В шкаф может устанавливаться любое серверное, телекоммуникационное и электротехническое оборудование вы..

117 439,00 р.

Телекоммуникационный шкаф ШАТ-27U/800 IP31 предназначен для размещения и эксплуатации оборудования, стандартизированного в габаритах 19-ти дюймов по ГОСТ 28601 (МЭК 60297) с глубиной до 800 мм. В шкаф может устанавливаться любое серверное, телекоммуникационное и электротехническое оборудование вы..

95 542,00 р.

Телекоммуникационный шкаф ШАТ-32U/800 IP31 предназначен для размещения и эксплуатации оборудования, стандартизированного в габаритах 19-ти дюймов по ГОСТ 28601 (МЭК 60297) с глубиной до 800 мм. В шкаф может устанавливаться любое серверное, телекоммуникационное и электротехническое оборудование вы..

105 089,00 р.

Телекоммуникационный шкаф ШАТ-37U/800 IP31 предназначен для размещения и эксплуатации оборудования, стандартизированного в габаритах 19-ти дюймов по ГОСТ 28601 (МЭК 60297) с глубиной до 800 мм. В шкаф может устанавливаться любое серверное, телекоммуникационное и электротехническое оборудование вы..

115 014,00 р.

Телекоммуникационный шкаф ШАТ-42U/800 IP31 предназначен для размещения и эксплуатации оборудования, стандартизированного в габаритах 19-ти дюймов по ГОСТ 28601 (МЭК 60297) с глубиной до 800 мм. В шкаф может устанавливаться любое серверное, телекоммуникационное и электротехническое оборудование вы..

124 864,00 р.

Телекоммуникационный шкаф ШАТ-45U/800 IP31 предназначен для размещения и эксплуатации оборудования, стандартизированного в габаритах 19-ти дюймов по ГОСТ 28601 (МЭК 60297) с глубиной до 800 мм. В шкаф может устанавливаться любое серверное, телекоммуникационное и электротехническое оборудование вы..

130 925,00 р.

Телекоммуникационный шкаф ШАТ-47U/800 IP31 предназначен для размещения и эксплуатации оборудования, стандартизированного в габаритах 19-ти дюймов по ГОСТ 28601 (МЭК 60297) с глубиной до 800 мм. В шкаф может устанавливаться любое серверное, телекоммуникационное и электротехническое оборудование вы..

135 016,00 р.

Телекоммуникационный разборный шкаф ШАТ-Р-27U/600 предназначен для размещения и эксплуатации оборудования, стандартизированного в габаритах 19-ти дюймов по ГОСТ 28601 (МЭК 60297) с глубиной до 600 мм. В шкаф может устанавливаться любое серверное, телекоммуникационное и электротехническое обо..

Цена: П0 ЗАПР0СУ!

Телекоммуникационный разборный шкаф ШАТ-Р-32U/600 предназначен для размещения и эксплуатации оборудования, стандартизированного в габаритах 19-ти дюймов по ГОСТ 28601 (МЭК 60297) с глубиной до 600 мм. В шкаф может устанавливаться любое серверное, телекоммуникационное и электротехническое оборудов..

Цена: П0 ЗАПР0СУ!

Телекоммуникационный разборный шкаф ШАТ-Р-37U/600 предназначен для размещения и эксплуатации оборудования, стандартизированного в габаритах 19-ти дюймов по ГОСТ 28601 (МЭК 60297) с глубиной до 600 мм. В шкаф может устанавливаться любое серверное, телекоммуникационное и электротехническое оборудов..

Цена: П0 ЗАПР0СУ!

Телекоммуникационный разборный шкаф ШАТ-Р-42U/600 предназначен для размещения и эксплуатации оборудования, стандартизированного в габаритах 19-ти дюймов по ГОСТ 28601 (МЭК 60297) с глубиной до 600 мм. В шкаф может устанавливаться любое серверное, телекоммуникационное и электротехническое оборудов..

Цена: П0 ЗАПР0СУ!

Телекоммуникационный разборный шкаф ШАТ-Р-27U/800 предназначен для размещения и эксплуатации оборудования, стандартизированного в габаритах 19-ти дюймов по ГОСТ 28601 (МЭК 60297) с глубиной до 800 мм. В шкаф может устанавливаться любое серверное, телекоммуникационное и электротехническое обо..

Цена: П0 ЗАПР0СУ!

Телекоммуникационный разборный шкаф ШАТ-Р-32U/800 предназначен для размещения и эксплуатации оборудования, стандартизированного в габаритах 19-ти дюймов по ГОСТ 28601 (МЭК 60297) с глубиной до 800 мм. В шкаф может устанавливаться любое серверное, телекоммуникационное и электротехническое оборудов..

Цена: П0 ЗАПР0СУ!

Телекоммуникационный разборный шкаф ШАТ-Р-37U/800 предназначен для размещения и эксплуатации оборудования, стандартизированного в габаритах 19-ти дюймов по ГОСТ 28601 (МЭК 60297) с глубиной до 800 мм. В шкаф может устанавливаться любое серверное, телекоммуникационное и электротехническое обо..

Цена: П0 ЗАПР0СУ!

Телекоммуникационный разборный шкаф ШАТ-Р-42U/800 предназначен для размещения и эксплуатации оборудования, стандартизированного в габаритах 19-ти дюймов по ГОСТ 28601 (МЭК 60297) с глубиной до 800 мм. В шкаф может устанавливаться любое серверное, телекоммуникационное и электротехническое оборудов..

Цена: П0 ЗАПР0СУ!

Телекоммуникационный разборный шкаф ШАТ-Р-27U/1000 предназначен для размещения и эксплуатации оборудования, стандартизированного в габаритах 19-ти дюймов по ГОСТ 28601 (МЭК 60297) с глубиной до 1000 мм. В шкаф может устанавливаться любое серверное, телекоммуникационное и электротехническое оборуд..

Цена: П0 ЗАПР0СУ!

Телекоммуникационный разборный шкаф ШАТ-Р-32U/1000 предназначен для размещения и эксплуатации оборудования, стандартизированного в габаритах 19-ти дюймов по ГОСТ 28601 (МЭК 60297) с глубиной до 1000 мм. В шкаф может устанавливаться любое серверное, телекоммуникационное и электротехническое оборуд..

Цена: П0 ЗАПР0СУ!

Телекоммуникационный разборный шкаф ШАТ-Р-37U/1000 предназначен для размещения и эксплуатации оборудования, стандартизированного в габаритах 19-ти дюймов по ГОСТ 28601 (МЭК 60297) с глубиной до 1000 мм. В шкаф может устанавливаться любое серверное, телекоммуникационное и электротехническое оборуд..

Цена: П0 ЗАПР0СУ!

Телекоммуникационный разборный шкаф ШАТ-Р-42U/1000 предназначен для размещения и эксплуатации оборудования, стандартизированного в габаритах 19-ти дюймов по ГОСТ 28601 (МЭК 60297) с глубиной до 1000 мм. В шкаф может устанавливаться любое серверное, телекоммуникационное и электротехническое оборуд..

Цена: П0 ЗАПР0СУ!

Телекоммуникационные 19

Шкафы для оборудования 19”

Серия Arctic

Развитие сферы IT постоянно увеличивает потребность в новых ЦОД и хостинговых центрах (ISP Centers).

Разработанная Saifor линейка шкафов Arctic, предлагает в своих моделях NET, ASP и ISP максимальное количество решений. Несмотря на то, что каждая из моделей была разработаны для различных видов применения, все 3 версии могут быть установлены вместе, создавая единое решение.

Arctic NET	Arctic ASP	Arctic ISP

Каталог продукции
Технические характеристики

Серия Dynamic

Монтажные шкафы 19” являются основным монтажным компонентом для монтажа оборудования кабельных систем и представляют собой закрытые конструктивы 19 дюймов.

По видам шкафы 19” делятся на настенные, напольные и серверные.

Сетевые шкафы 19”
Сетевые шкафы 19 – универсальное решение эконом-класса для размещения телекоммуникационного и серверного оборудования.
Конструкция сетевого шкафа Saifor обеспечивает быстрый монтаж и многочисленные преимущества при инсталляции кабельных сетей высокой плотности.

Серверные шкафы 19”
Серверный шкаф Saifor разработан таким образом, чтобы предложить высокий уровень безопасности, легкость установки и максимальную вентиляцию.

Dynamic ETSI
Спецификации ETSI (Европейский институт телекоммуникационных стандартов) определяют стандарты телекоммуникационных шкафов. Шкафы Dynamic соответствуют спецификациям ETSI, а так же включают все необходимые аксессуары.

19” Сетевые шкафы	19” серверные шкафы	Dynamic ETSI

Каталог продукции

Шкаф телекоммуникационный настенный 19”

Настенные телекоммуникационные шкафы 19 дюймов Saifor серии Presto разработан для организации сети передачи данных. Простота конструкции позволяет легко устанавливать оборудование внутрь в шкафу, а так же легко и быстро монтировать сам шкаф.

Конструктивные особенности.

усиленная и простая конструкция
простая и удобная в инсталляции
широкий выбор размеров: 6 высот, 3 глубины, одно или двухсекционный
фронтальная стеклянная дверь с защитой от несанкционированного доступа.
быстрый демонтаж панелей
вверху и внизу шкафа предусмотрены отверстия для ввода/вывода кабеля и вентиляторов
привлекательная комбинация цвета (голубой и серый) пойдет под любую офисную обстановку
большой выбор аксессуаров
нагрузка до 50 кг в зависимости от модели

Presto 19” 1 Part	Presto 19” 2 Part	Presto SOHO

Каталог продукции
Технические характеристики

Шкафы 19 — что и какой выбрать настенный шкаф 19 дюймов? 5 ? главных факторов!

Наступает момент, когда различного сетевого оборудования в офисе становиться слишком много, как правило, оно не упорядочено – лежит где-то в углу или стопочкой на одном из рабочих столах или тумбочке. В таком бардаке разобрать становиться сложно.

В этот момент принимается решение убрать все умных железки в специальный шкафчик – Телекоммуникационный настенный шкаф 19 дюймов (обозначается как 19” – означает, что полезная ширина 485 мм.).

С чего же обычно начинается подбор серверного 19 дюймового настенного шкафа?

Необходимо определить несколько геометрических и эстетических параметров.

1 Высота. Первый параметр, который определяют – это высота шкафа.

Высота общая настенных шкафов измеряется в метрах, но нас интересует полезная высота, которая измеряется в юнитах (U). Юнит (U) – монтажная высота, соответствует одной единице высоты устройства (44,45 мм). Необходимо определить сколько единиц оборудования используется.

Возьмем для примера небольшой офис на 5 рабочих мест и подберем шкаф 19.

Каждое место состоит из – двух информационные розеток (розетка для подключения в сети интернет – RJ-45, розетка для подключения телефона – RJ-12), так же в офисе находиться три IP-видеокамеры, итого потребуется 13 портов, для подключения нужно:

— коммутационная панель высотой 1U

— коммутатор 19 высотой 1U

— кабельный организатор высотой 1U

— для бесперебойной работы коммутатора потребуется источник бесперебойного питания (ИБП), высота UPS составляет тоже 1 юнит.

Все перечисленное выше оборудование занимает по высоте 4U.

Высота настенных шкафов 19 у производителей ( RC19, ЦМО, Cabeus, Hyperline и т.д.), представленных на нашем рынке одинаковая в юнитах :

— 6U

— 9U

— 12U

— 15U

— 18U

— 22U

Из линейки подбираем ближайший подходящий нам шкаф 6U. По опыту монтажа СКС (структурированных кабельных сетей) лучше брать с запасом в несколько юнитов “на вырост” системы. Многие заказчики установив “слаботочку” в шкаф 19 через несколько месяцев или год захотят добавить активное или пассивное оборудование! И вот тут начинается самое интересное.

В таких ситуациях спасает запас свободных юнитов! В противном случае вам приходится либо менять патч-панели высокой плотности (patch-panel PHD) к примеру либо докупать еще один шкаф!

2 Глубина. Второй параметр – это глубина настенного монтажного шкафа 19 ” .
Ширину шкафа не выбираем – она стандартна 485 мм (19 дюймов).
Глубина определяется из габаритного размера большего оборудования, которое будет установлено. Определяем, глубина коммутатора 350 мм. Учитываем, что к нему подходят питающий и телекоммуникационные провода, которые тоже занимают некоторое место, равное 20 мм.
Получается, нам необходима полезная глубина — 370 мм.
Линейка настенных шкафов по глубине такая:
— 300
— 350
— 450
— 600
— 650 мм.
Выбираем ближайший больше 370 мм – это глубина 450 мм.
3 Дверь шкафа – это 3 параметр при выборе шкафа настенного 19 дюймов:
— стеклянная

— металлическая дверь шкафа
— металлическая перфорированная дверь шкафа.

Дверь выбираем по нескольким эмпирическим факторов:
—        Перфорированная дверь выбирается, когда в шкаф будет установлено оборудование, которое при работе выделят много тепла, его надо отводить из шкафа. Таким устройством может быть сервер. Как правило, габариты сервера по глубине велики, серверные корпуса устанавливают в шкафы глубиной не менее 600 миллиметров – это не наш вариант, металлическая перфорированная дверь нам не подходит.
—        Металлическая дверь – это самое бюджетное решение. Если вы хотите сэкономить выбирайте металлическую дверь! Еще одним важным преимуществом металлической двери –антивандальность.С металлическими дверьми устанавливают на стены в местах общего пользования (проходные комнаты, коридоры, подъезда, чердаки и т.д.). Если у Вас такой случай, то это Ваш вариант!
—        Стеклянная дверь применяется в тех случаях, когда пользователям визуально необходимо контролировать состояние работы коммутатора по световой индикации портов. Если визуальный контроль нужен, то это Ваш вариант!
Для нашего случая, выбираем стеклянную дверь.
4 Цвет. Четвертый наиболее важный параметр в плане дизайна – это цвет шкафа 19.
Традиционно выпускают 2 цвета:
— светло-серый RAL 7035
— черный RAL 9005
Хотя на практике встречаются и другие цвета, например, компания ZPAS окрашивает свои шкафы для сервера в серый цвет RAL 7032.
Светло-серый цвет RAL 7035 выбираем в том случае, если не хотим акцентировать внимание на шкафе в офисе, серый более незаметный, не утомляет и не привлекает к себе внимание.
Черный цвет RAL 9005 выбирают, если хотят визуально подчеркнуть нахождение шкафа в офисе или черный цвет будет более гармонично сочетаться с общим дизайном помещение.

По статистике продаж все-таки большей популярностью настенных шкафов остается светло-серый цвет RAL 7035.
Для нашего примера выбираем светло-серый цвет.

В итоге получаем следующий оптимальный вариант выбора — телекоммуникационный шкаф настенный 6U, 19” глубиной 450 мм, цвет серый RAL 7035.
После определения всех технических параметров необходимо определиться с брендом и определить компанию поставщика.
Рекомендуем приобретать шкафы бренда RC19 от магазина сетевого оборудования ООО «Анбик РК» ( anbik.ru ).

5 Рекомендуем приобретать шкафы бренда RC19 так как у бренда RC19 есть неоспоримые преимущества перед конкурентами:
— низкая цена на настенные шкафы RC19 (прямой поставщик ANBIK)
— качество продукции проверенное годами (производим более 10 лет)
— прочная и надежная конструкция шкафа (распределенная нагрузка 60 кг.)
— фирменная гарантия производителя RC19 – 5 лет!

Фото шкафа RC19 настенного 19″

ВИДЕООБЗОР ШКАФА НАСТЕННОГО ТЕЛЕКОММУНИКАЦИОННОГО 19 дюймов от компании сетевого оборудования АНБИК

Если вы дочитали данную статью до конца , то мы команда АНБИК с полной ответственностью предлагаем вам приобрести к примеру данный продукт.
ШРН-Э-6.45 G Шкаф 6U 19 настенный телекоммуникационный разборный 600х450 мм., дверь стекло RC19
Телекоммуникационные шкафы и стойки
Выберите категорию:
Все Телекоммуникационные шкафы и стойки » Напольные » Настенные » Антивандальные » Серверные » Аккумуляторные » Тумбы » Стойки »» Каркасные »» Рамные Монтажные шкафы Всепогодные шкафы » Термобоксы » Телекоммуникационно-кроссовые » Мачтовые » Из нержавеющей стали » Контейнеры Специальные решения Аксессуары к шкафам » Блоки розеток »» Блоки розеток 10” 1U »» Блоки розеток 19” 1U »» Блоки розеток для верт. монтажа »» Блоки розеток с управлением и контролем »» Сетевые фильтры с УЗИП »» Блоки розеток трехфазные » Полки, заглушки, органайзеры » Шины питания и заземления » Прочие аксессуары Оптика » Оптические кроссы »» Оптические кроссы рэковые »» Оптические кроссы настенные »» Аксессуары для кроссов » Многопортовые решения » Решения FTTx »» Решения FTTH »» Решения FTTB »» Решения FTTC » Соединительные изделия Телефония
Название:
Текст:
Производитель:
ВсеГК Конструктив
Эконом:
Вседанет
Новинка:
Вседанет
Спецпредложение:
Вседанет
Результатов на странице: 5203550658095
Найти
Напольные серверные шкафы и корпуса для защиты вашего оборудования
Обеспечьте безопасность, надежность и организованность вашего сетевого/серверного оборудования
В отличие от каркасных каркасных стоек с открытой рамой, напольные шкафы обеспечивают многофункциональную закрытую среду для размещения телекоммуникационного, LAN и другого электронного оборудования. Модульная конструкция компьютерных шкафов обеспечивает начальную установку и будущие дополнения в сегодняшней прогрессивной сетевой среде.
В дополнение к стандартным серверным шкафам доступно несколько вариантов для конкретных приложений, включая сейсмостойкие виброустойчивые шкафы и шкафы со встроенными решениями для охлаждения.Другие примеры сосредоточены на безопасности, портативности и долговечности на открытом воздухе. Есть даже модели, специально созданные с учетом оптоволокна.
Независимо от ваших требований, у нас обязательно найдется вариант корпуса для вас.
Сделайте безопасность и защиту приоритетом с помощью корпусов для оборудования
Наличие дома для вашего телекоммуникационного и электронного оборудования является ключевой частью обеспечения безопасности и долговечности вещей. CableOrganizer.com предлагает ряд различных типов корпусов, которые предлагают различные функции и преимущества.Важно знать, что это такое и как они могут лучше всего работать для вас.
Различные виды стоек, шкафов и корпусов

Мы предлагаем четыре различных типа сетевого и серверного оборудования. Вот немного о каждом, чтобы вы могли определить, какой из них лучше всего подходит для вас.
Напольные шкафы . Эти виды шкафов бывают разных стилей в зависимости от ваших потребностей. Важно учитывать размер и вес. Поскольку напольные шкафы располагаются, как вы уже догадались, на полу, они на самом деле способны нести большой вес.Вы можете легко воспользоваться этим, если у вас есть для этого место. Многие из наших моделей легко транспортируются, что делает их отличным вариантом для таких мест, как торговые выставки.
Сейсмические шкафы . Эти модели рассчитаны на работу в очень суровых условиях. Их называют «сейсмическими», потому что они построены таким образом, чтобы противостоять землетрясениям. Если вы знаете, что будете перевозить свое оборудование в место с высокой сейсмической активностью, этот продукт для вас.
Переносные и модульные стойки .Если вы склонны много передвигаться и брать с собой сервер по мере необходимости, то эти стойки — отличный вариант для вас. Эти стойки можно перемещать, когда вы хотите их переместить. Некоторые из них даже оснащены колесами для удобства транспортировки. И, если вам нужно что-то более надежное на более длительный период времени, вы можете добавить новые разделы, чтобы сделать вещи более постоянными.
Наружные шкафы . Если у вас есть электронное оборудование, которое должно находиться на открытом воздухе, вы знаете, как важно защитить его от экстремальных погодных условий, влаги и другого износа.Наши шкафы с рейтингом NEMA защитят вашу электрическую систему, чтобы вы могли пользоваться ею долгие годы, даже если она находится снаружи.
Какими бы ни были ваши требования к оборудованию, у нас есть то, что вам идеально подходит. Оцените наше разнообразие уже сегодня!
Решения для охлаждения в стойке — Cableorganizer.
com
Поговорим об охлаждении ЦОД
Когда речь идет о центрах обработки данных и серверных, управление температурным режимом является одной из самых важных задач, которые необходимо решать.Простой факт заключается в том, что тепло не очень хорошо для электроники, и, наоборот, серверы выделяют много тепла. Чем больше серверов вы разместите на ограниченном пространстве, тем больше тепла вы будете генерировать. Перегрев может привести к повреждению компонентов, не говоря уже о простоях, которые могут иметь тяжелые последствия. Существует множество способов управления теплом и охлаждения серверной среды, от кондиционирования воздуха до проектирования компоновки. Мы взглянем на них, но сначала давайте немного углубимся в историю.
В начале…
Одним из первых методов охлаждения центров обработки данных был метод распределения воздуха «хаос»… броское название, верно? В этом методе у вас были блоки кондиционирования воздуха компьютерного зала (CRAC) по периметру центра обработки данных, которые подавали много-много холодного воздуха в комнату, который охлаждал оборудование и выталкивал горячий воздух к возвратным каналам для охлаждения. по CRAC. Это было не идеально по многим причинам. Холодный воздух не всегда попадал туда, где он больше всего нужен, а горячий воздух не всегда попадал в обратные каналы, вместо этого попадая в воздухозаборники серверов и нагревая оборудование до опасного уровня.Кроме того, в попытке доставить больше холодного воздуха, CRAC будут откачивать воздух слишком быстро, чтобы воздухозаборники серверов могли его втянуть, поэтому в конечном итоге он попадет обратно в возвратные воздуховоды, прежде чем он даже успеет охладить оборудование. . Очевидно, что это не было устойчивым, поэтому в конечном итоге был разработан макет, который помог решить эти проблемы.
То жарко, то холодно…
Первые шаги, которые вы можете предпринять для управления воздушным потоком, связаны с тем, как настроено ваше помещение.Разработка «горячего/холодного прохода» помогла решить множество проблем с методом «хаоса» и стала стандартной компоновкой для серверов. По сути, вы настраиваете свое оборудование так, чтобы воздухозаборники (для холодного воздуха) были обращены друг к другу, а выпуски (для горячего воздуха) были обращены друг к другу (или к настенным блокам переменного тока). Участки с выпускными отверстиями становятся «горячими коридорами», а участки с впускными отверстиями друг к другу — «холодными проходами». Как правило, воздух из горячего коридора улавливается блоками CRAC, охлаждается и затем подается в холодный коридор через системы перфорированных фальшполов…
Здесь становится жарко…
Однако по-прежнему существует проблема с горячим/холодным проходом: горячий и холодный воздух все еще могут попадать в нежелательные зоны. Вот почему после того, как ваши проходы настроены в этой конфигурации, вам нужно будет установить метод сдерживания, чтобы не допускать холодного воздуха к горячему и наоборот. Думайте об этом как об охотниках за привидениями, только вместо того, чтобы пытаться удержать кучу жутких призраков от буйства в Нью-Йорке, вы пытаетесь не дать горячему воздуху вторгнуться в ваши прохладные помещения и разрушить его холодную атмосферу.Доступно множество элементов, помогающих управлять потоком воздуха в вашей серверной среде.
Юбка воздушной заслонки, которая крепится с помощью магнитов или липучек к нижней или верхней части шкафа, помогает блокировать воздух, который может проходить под или над верхней частью серверного шкафа.
Панели-заглушки помогают предотвратить попадание воздуха в неиспользуемое пространство стойки. Их можно приобрести отдельными блоками высотой 1U или листами, чтобы занимать большую площадь.
Воздушные заслонки из пеноматериала или щеточные втулки могут помочь создать плотный барьер вокруг любых пучков кабелей или труб, которые могут проходить между горячими и холодными зонами, что уменьшает количество тепла и холода, которые могут выходить между проходами.
Раздельные задние двери также могут помочь перенаправить горячий воздух вверх и в сторону от холодных проходов.
Не ограничивайтесь CRAC
Хотя блоки CRAC по-прежнему используются для охлаждения центров обработки данных, существует множество дополнительных продуктов для охлаждения, которые также дополняют блоки CRAC. Портативные блоки кондиционирования воздуха, такие как блоки переменного тока ClimateCab от Black Box, могут крепиться непосредственно к стойкам или корпусам для охлаждения компонентов, а не области вокруг них. Также доступны различные варианты вентиляторного охлаждения.Вентиляторы помогают охлаждать отдельные компоненты во время работы и подходят для установки в стойку в ограниченном пространстве, где более крупные блоки переменного тока могут быть не нужны или нецелесообразны. Обычно они занимают всего 1U в стойке и могут быть установлены непосредственно в стойку или корпус.
Центр обработки данных по фэн-шуй
И последнее слово о дизайне центра обработки данных: по возможности идеально проектировать помещение вокруг оборудования, а не наоборот. На практике, конечно, это не всегда возможно.Тем не менее, традиционный метод размещения в помещении как можно большего количества ИТ-оборудования и охлаждающего оборудования имеет ряд очевидных недостатков, которые могут привести к серьезным проблемам в будущем. Очевидно, что мы не можем все быть Google и Facebook, проектируя центры обработки данных размером с гигантские склады, чтобы соответствовать требованиям наших серверов. Тем не менее, по-прежнему рекомендуется не перегружать пространство большим количеством оборудования, чем оно может выдержать. Вы в конечном итоге заплатите в долгосрочной перспективе, поэтому убедитесь, что ваша мощность охлаждения способна удовлетворить потребности вашего производства тепла таким образом, чтобы это было достаточно эффективно, чтобы не ударить по вашему бюджету.

Серверные шкафы, сетевые стойки, панели и корпуса
Покупайте у C2G все необходимое для создания индивидуальной сетевой стойки или серверного шкафа. У нас есть сетевые шкафы, открытые рамы и настенные стойки, кабельные системы и аксессуары для монтажа стандартного сетевого и телекоммуникационного оборудования EIA. Создавайте профессиональные серверные стойки для бизнеса любого размера с помощью наших сетевых панелей, кронштейнов, крепежных элементов, полок, панелей-заглушек и вариантов распределения питания. Создание собственного сетевого шкафа означает, что вы полностью контролируете его полезность и эффективность. Закажите компоненты сегодня!
Удалить Уточнения
1
2
соответствия

Рейтинг
5
Цена
Патч-панели Cat5e, заглушки Keystone и Cat6 доступны в конструкциях с несколькими портами
Фиксированные и регулируемые стойки с открытой рамой, корпусные серверные шкафы и настенные стойки для монтажа стандартного сетевого и телекоммуникационного оборудования EIA
Настенные панели серии SWM монтажные шкафы представляют собой удобное и простое в использовании решение для приложений Edge, IoT, PoE и небольших сетевых приложений. Шкафы малого форм-фактора имеют глубину 28 дюймов для среднего и крупного сетевого оборудования и идеально подходят для защищенных сетей, небольших хранилищ данных, розничной торговли, образования, периферийных вычислений и всех областей, где площадь пола имеет большое значение.
Настенные шкафы серии VWM представляют собой наиболее универсальное решение для периферийных вычислений в небольшом форм-факторе. Низкопрофильная конструкция размещает большое оборудование для монтажа в стойку вертикально, обеспечивая при этом доступ для обновлений, обновлений и добавления/удаления. Шкаф VWM поддерживает полную сеть, содержащуюся внутри, включая до 8RU традиционного оборудования для монтажа в стойку, управления питанием, температурным режимом и возможностью подключения.
C2G предлагает широкий выбор кабельных укладок для стоек и шкафов, включая варианты вертикальной и горизонтальной укладки кабелей, а также сквозные кабельные организаторы для стоек с открытой рамой или серверного шкафа. Держите серверные стойки в чистоте и порядке с помощью односторонних или двусторонних панелей управления кабелями, панелей управления кабелями серверных стоек с крышками, опорных перекладин и многого другого.
Вертикально устанавливаемое сетевое и телекоммуникационное оборудование или горизонтально устанавливаемые патч-панели или другое оборудование
Сплошные и вентилируемые полки для монтажа сетевого или телекоммуникационного оборудования на стену или в стойку с открытой рамой или серверный шкаф
Заглушки, крепежные детали , и заземление для открытой стойки или серверного шкафа с корпусом
Создайте надежное и эффективное решение для распределения или резервного питания с помощью блоков распределения питания, источников бесперебойного питания, шнуров питания, кабелей Power over Ethernet и средств подключения.
C2G предлагает БЕСПЛАТНЫЕ инструменты технической поддержки для всех наших продуктов. У нас есть 4 способа помочь вам:
Онлайн-чат
Нужна помощь? Попробуйте живой чат!
Наша функция живого чата позволяет вам задавать вопросы и получать ответы в режиме реального времени, пока вы находитесь за своим компьютером! Это быстрый и удобный способ пообщаться с одним из наших технических экспертов без необходимости прерывать работу, чтобы сделать телефонный звонок. Чтобы помочь нам более эффективно помочь вам, пожалуйста, будьте готовы сообщить номер продукта, марку и модель любого оборудования, которое вы подключаете, операционную систему (если применимо) и т. д.Чем больше информации вы предоставите, тем быстрее мы сможем помочь!
Пишите нам по телефону
Пишите нам в любое время с вашими техническими вопросами, чтобы мы могли вам помочь!
Электронная почта
Другие способы связаться с нами
Вы также можете связаться с нами напрямую с понедельника по пятницу с 8:30 до 18:00 по восточноевропейскому времени
800.506.9607
800.331.2841
Серверная стойка купить
Серверная стойка
Независимо от того, ведете ли вы малый бизнес или крупное предприятие, эффективное хранение данных и доступ к ним необходимы для Компания операция.Распространенным решением является выделенный сервер данных для внутреннего хостинга клиентских данных, серверной части веб-сайта. база данных или среда приложения.
Серверная стойка является неотъемлемой частью любой сети. Это его физическая основа, которая находится в центре система. Он должен быть стабильным, безопасным, но при этом легко заменяемым. Поскольку большинству серверов требуется непрерывная сеть работы и доступа, использование качественных серверных корпусов для вашего ИТ-оборудования имеет важное значение.
Типы серверных корпусов
Существует два основных типа серверных шкафов, каждый из которых имеет свои преимущества и лучшие сценарии использования:
стеллажи с открытой рамой
серверные шкафы
Открытые серверные стойки, помимо более простой конструкции и, следовательно, большей экономичности, имеют выгода от легкий доступ и проводка. Они также обеспечивают естественное рассеивание тепла, существенно выравнивая температуру агрегата с тот комнаты.
Шкафные серверные стойки позволяют точно контролировать температурный диапазон, так как могут быть оснащены воздушным система управления, обычно состоящая из нескольких вентиляторов. Они также могут быть оснащены замком и ключом для большего удобства. безопасность. Наконец, поскольку серверы имеют тенденцию производить шум, который увеличивается с размером устройства, этот тип стойки можно сделать звуконепроницаемыми, как и некоторые из наших новых моделей. Серверные шкафы, в свою очередь, бывают нескольких видов, каждый предлагая свои преимущества:
напольные стеллажные шкафы часто могут эксплуатироваться без дополнительных установок, как обычные компьютер, с большей легкостью доступа
Настенные стеллажные шкафы
более компактны, так как их можно устанавливать в неиспользуемых местах, а также более физически изолированы от человеческого окружения, что дает возможность дополнительной защиты и безопасности хорош как более точный контроль температуры и уровня шума
Размеры серверной стойки
Использование корпусов стандартных размеров и типов значительно облегчает процесс монтажа, обслуживания и ремонта, а также сделать процесс обновления более плавным. Существует несколько распространенных размеров серверов стойки которые наиболее широко используются предприятиями по всему миру. Однако отраслевым стандартом является стойка размером 19 дюймов. широкий, направляющие для монтажа в стойку находятся на расстоянии 17 3/4 дюйма (480,85 мм) друг от друга и с добавлением новой секции полки через каждые 1,75 дюйма (44,45 мм) дюйма высота. Каждая секция называется стойкой (обычно сокращенно U или RU). Высота стойки обычно измеренный в его приращениях и выраженном как кратное одной единице стойки.Например, 4U или 4RU означает, что ограждение имеет высоту 7 дюймов (1,75 дюйма X 4).
Мы производим наши серверные стойки всех распространенных типов высоты (6U, 9U, 12U, 15U, 18U) и глубины: (6″, 14″, 18″, 21,5″, 24″, 27,5″). Кроме того, направляющие регулируются внутри для размещения специального оборудования или нестандартных кабелей. решение.
Серверная стойка для продажи
Если вы ищете, где купить стойки для серверов, не ищите дальше. Являясь одним из крупнейших поставщиков серверных стоек в Канада мы изготавливаем наши корпуса исключительно из высококачественных компонентов.Все наши продукты тщательно тестируются до продажи, чтобы исключить возврат. Мы предлагаем быструю и безопасную доставку в любую точку Канады при доставке внутри страны. ставки. Клиенты, желающие купить наши серверные стойки в США, могут удобно выбрать доллары США в качестве валюты. пока также выигрывает от более быстрой и простой доставки и таможенного процесса.
Настенные стойки | Настенные шкафы
Узнайте больше о настенных стойках
Не нужна полная серверная стойка или шкаф? Обратите внимание на наши настенные стойки и настенные шкафы.Купите идеальную настенную сетевую стойку для своего проекта онлайн! Фиксированный, качающийся, с открытой рамой, вертикальный, у нас есть все. Настенные шкафы и серверные стойки — универсальный выбор, позволяющий сэкономить место и деньги. Они идеально подходят для небольшого и неиспользуемого пространства в вашем офисе!
Эти серверные стойки с настенным креплением, очевидно, предназначены для крепления к стене, что позволяет убрать их с основной площади и использовать пространство, обычно непригодное для полноразмерной стойки. У нас есть несколько уникальных конструкций, в том числе поворотные шарниры, которые обеспечивают доступ к задней части оборудования для обслуживания и прокладки кабелей; различные стили дверей, такие как прозрачное оргстекло, что позволяет контролировать оборудование на расстоянии, не открывая стойку на регулярной основе; и стеллажи с открытой рамой, где безопасность не является требованием, но требуется перемещение оборудования с пола.
Стационарные настенные стойки
Это стандартные настенные крепления, используемые в розничной торговле, ресторанах, малых предприятиях, сетевых шкафах и т. д. Чтобы найти правильную стену, выберите количество U-пространства, необходимое для вашего оборудования, стиля двери и ценового диапазона. Это быстро сузит ваш поиск до нескольких избранных, которые отвечают вашим потребностям. Ищете более сложную настенную стойку? У нас также есть поворотные стойки с доступом к задней части оборудования, ящики для видеорегистраторов, шкафы безопасности, шкафы NEMA для сложных условий (пыль, вода, мусор и т. д.).) и многое другое.
Советы по выбору настенной стойки или шкафа
1) Подумайте не только о пространстве, которое вам нужно сегодня, но и о возможном росте вашей сети в ближайшие годы. Мы предлагаем на 20% больше места, чем вам нужно сегодня.
2) Требуется ли дополнительная защита оборудования? Вам необходимо регулярно получать доступ к задней части оборудования? В этом случае вам подойдет поворотное или шарнирное настенное крепление.
3) Есть ли особые требования? Защита от воды, пыли или мусора? Если это так, подумайте о настенном креплении NEMA или, по крайней мере, о корпусе с дополнительными фильтрами для защиты от этих элементов.
Дополнительная информация
Некоторые из настенных шкафов имеют несколько вариантов передних и задних дверей, включая плексигласовые, сплошные стальные или вентилируемые. Направляющие стойки имеют резьбу 10-32 или универсальный квадрат. Все дверцы настенных стоек запираются и надежно закрываются. Агрегаты с запирающимися дверцами относятся к серии WM, серии DWR, серии SBX, серии SPM и серии VRS/VRP. Лучше всего покупать полный корпус, блокировку, настенную стойку для более длинных серверов, таких как Dell, Compaq, HP и т. Д.которым требуется глубина не менее 30 дюймов.
Если безопасность не является проблемой, обратите внимание на стойку RR для простого настенного монтажа серии WM или GLSR. Стойка для настенного крепления GLSR открывается, что позволяет легко манипулировать кабелями. WM является фиксированной версией и чрезвычайно экономична. Просто нужна полка, прикрепленная к стене? Рассмотрим WMS. Он большой, легко монтируется и вентилируется. Все наши настенные стойки и шкафы изготовлены в США и соответствуют стандарту EIA-310-D размером 19 дюймов. Цвет черный, если не указано иное.
Наверх
Настенный сетевой шкаф 12U, глубина 16 дюймов
Существует множество аксессуаров для серверных стоек, и сегодня мы рассмотрим различные варианты.Вот аксессуары, о которых пойдет речь.
Полки
Стойки и DIN-рейки
Ролики и регулировочные ножки
Управление кабелями
Заглушки для стоек
Блоки распределения питания (PDU)
Полки для серверных стоек бывают разных размеров и стилей. Мы рассмотрим шесть различных типов полок для серверных стоек.
S Полки серверной стойки имеют размер U и глубину. Размер U описывает высоту полки в стойках, и один U равен 1.74 дюйма. На полках также может быть указан максимальный рекомендуемый вес, а некоторые полки доступны в вентилируемом исполнении для большей циркуляции воздуха.
Фиксированные полки имеют фиксированную глубину. Если вы используете серверную стойку со стационарными полками, убедитесь, что ваше оборудование в стойке соответствует монтажной глубине полки, которую вы покупаете.
В отличие от фиксированных полок, регулируемые полки можно регулировать по глубине. Минимальная и максимальная монтажная глубина для регулируемых полок указана на странице продукта во вкладке «Технические характеристики».
Выдвижные полки можно вставлять или выдвигать из серверной стойки. Эти полки имеют функцию блокировки, которая блокирует полку и предотвращает ее случайное падение или соскальзывание обратно в серверную стойку. Минимальная и максимальная монтажная глубина выдвижных полок указана на странице продукта во вкладке «Технические характеристики».
Как и выдвижные полки, выдвижные полки имеют выдвижной ящик для хранения, который идеально подходит для хранения инструментов, мелкой фурнитуры или других аксессуаров.
Консольные полки не крепятся к серверной стойке на всех 4 углах; вместо этого они крепятся только с одной стороны серверной стойки. Эти полки обычно имеют более низкие пороги веса.
Полки для тяжелых условий эксплуатации рассчитаны на больший вес. Они представляют собой более надежное решение для хранения крупногабаритного оборудования, которое невозможно установить в серверную стойку.
Startech.com предлагает как направляющие стойки, так и комплекты направляющих DIN.
Направляющие для стойки
доступны в нескольких размерах U и часто регулируются, что позволяет настроить глубину серверного оборудования.
DIN-рейки
являются отраслевым стандартом для оборудования серверных стоек, и StarTech.com предлагает комплект DIN-реек, который подходит для всех стандартных 19-дюймовых стоек. Этот комплект имеет регулируемую глубину, и весь комплект занимает 2 U места в стойке. Как и в случае с другими аксессуарами для серверных стоек, проверьте страницу продукта на вкладке «Технические характеристики», чтобы убедиться, что ваше оборудование соответствует размерам продукта.
Ролики и регулировочные ножки — два наиболее часто используемых способа установки стойки на пол. Чтобы определить, есть ли в вашей стойке ролики или регулируемые ножки, на странице продукта перейдите на вкладку Технические характеристики под заголовком Комплектация.
Аксессуары для укладки кабелей включают крючки для укладки кабелей, панели и кабелепроводы или каналы. Более подробная информация о них будет представлена ниже.
Крючки для укладки кабелей
предназначены для удержания кабелей во избежание их завязывания или перекручивания. Их также иногда называют крючками с D-образным кольцом, и они бывают разных размеров.
Кабельные каналы или каналы используются для прокладки кабелей через крытый кабельный канал. Эти воздуховоды имеют съемную верхнюю крышку, чтобы вы могли легко добавлять или удалять кабели.
Панель управления кабелями состоит из нескольких крючков и/или каналов для управления кабелями, которые объединяют эти продукты в единое решение для прокладки кабелей.
Панели-заглушки стойки иногда называют заглушками, поскольку они предназначены для заполнения отверстий в серверных стойках, которые не используются. Это обеспечивает безопасность, а также физическую защиту оборудования в серверной стойке.Панели-заглушки для стоек могут быть вентилируемыми или сплошными, с петлями или без них.
Блоки распределения питания
или PDU добавляют дополнительные розетки к вашей серверной стойке. Они доступны в размерах на основе U, например 1U, а некоторые из более продвинутых устройств включают в себя переключение питания, которое можно использовать для включения и выключения подключенных устройств по IP-сети.
Подтвердите количество розеток и размер U, которые вам нужны в вашей серверной стойке PDU, прежде чем совершать покупку.
Существует несколько способов найти информацию об аксессуарах для серверных стоек на сайте www.StarTech.com.
Чтобы ознакомиться с различными семействами аксессуаров для серверных стоек, посетите веб-сайт StarTech.com. В разделе «Управление сервером» щелкните «Аксессуары для серверной стойки». Откроется страница с каждым семейством аксессуаров для серверных стоек.
На страницах отдельных продуктов вы можете просмотреть галерею изображений, содержащую подробные изображения продукта.
На вкладке «Технические характеристики» указаны размеры продукта и его комплектация.
На вкладке «Аксессуары» перечислены другие продукты, для которых подтверждена совместимость с просматриваемым вами продуктом.
Если у вас есть вопросы о каких-либо аксессуарах для серверных стоек StarTech.com, свяжитесь с нашей службой технической поддержки для получения дополнительной помощи.
Настенные шкафы 12U Wiki и использование
Настенные шкафы
и наземные шкафы — это два распространенных типа сетевых шкафов, которые обеспечивают платформы для размещения оборудования, такого как коммутаторы или коммутационные панели, что обеспечивает организованное и безопасное хранение. Наземная серверная стойка обычно имеет размеры 36U, 42U или 45U и используется в центрах обработки данных или крупных компаниях, поскольку в ней можно разместить больше оборудования. С другой стороны, настенные шкафы доступны в размерах 6U, 9U или 12U, которые хорошо подходят для небольших или домашних офисов с ограниченным объемом рабочего пространства, поскольку их можно устанавливать на стены для экономии площади. Здесь основное внимание уделяется настенным шкафам высотой 12U, а также их типам и использованию.
Зачем выбирать настенные шкафы высотой 12U
Настенные шкафы
могут быть установлены на стенах, которые часто используются для размещения сетевых коммутаторов, серверов, патч-панелей или приложений, таких как телефон и аудио/видео оборудование.Для 12U буква «U» означает единицу измерения стойки, которая является стандартной единицей измерения EIA для оборудования, устанавливаемого в стойку. 1U равен 1,75″ в высоту. Настенный шкаф высотой 12U означает, что он будет иметь 21-дюймовое внутреннее полезное пространство (12×1,75 дюйма). Он может вместить сетевое оборудование с максимальной глубиной около 17 дюймов (лучше оставить около 3 или 4 дюймов пространства для обдува или регулировки), что идеально подходит для установки стандартного сервера или сетевых коммутаторов. По сравнению с большими сетевыми шкафами 42U, в этом настенном сетевом шкафу используется небольшая и компактная конструкция 12U, которую можно разместить на столе или закрепить на стене в классе, розничном магазине или офисе для хранения оборудования и экономии площади.Кроме того, благодаря настенному шкафу высотой 12U пользователи могут легко получить доступ к серверам и сетевому оборудованию, а также надежно защитить оборудование.
Настенные шкафы высотой 12U, типы
Открытая рама, односекционные и двухсекционные настенные шкафы являются распространенными типами.
Настенный шкаф с открытой рамой
Стойка для настенного монтажа с открытой рамой состоит только из монтажных направляющих без боковин и дверей. Этот уникальный дизайн значительно упрощает установку и обеспечивает беспрепятственный поток воздуха, предотвращая накопление тепла.Кроме того, по сравнению со стойками закрытого типа, стойки открытого типа обеспечивают более легкий доступ к оборудованию и кабелям. И управление кабелями намного проще, так как пользователи могут прокладывать кабели без каких-либо препятствий со стороны дверей или панелей. Этот тип настенного шкафа подходит для условий, требующих лучшей циркуляции воздуха и более легкого доступа, например, на заводе.
Рисунок 1: Настенный шкаф с открытой рамой
Односекционный настенный шкаф
Это самый распространенный тип настенного шкафа.Обычно у него есть одна передняя дверь, которую можно открыть, закрыть или заблокировать, чтобы обеспечить безопасность и организованность внутреннего сетевого оборудования. В большинстве случаев односекционный настенный сетевой шкаф будет установлен на стене так, чтобы дверь была обращена наружу, а оборудование было обращено к двери для облегчения доступа. Дверь можно заблокировать для защиты конфиденциальных данных. Это также помогает защитить оборудование от пыли или воды. Односекционная настенная стойка может применяться в местах, требующих повышенной безопасности и защиты, например, в технологическом отделе компании. Ниже представлен настенный шкаф высотой 12U со стеклянной передней дверью от FS. Он использует прочный и долговечный материал SPCC, обеспечивающий стационарную грузоподъемность 60 кг. Кроме того, стеклянная передняя дверца защищает ваше оборудование от пыли.
Рис. 2. Настенный шкаф для хранения высотой 12U со стеклянной дверцей.
Двухсекционный настенный шкаф
Двухсекционный или навесной настенный шкаф крепится к стене и имеет дверцу доступа спереди.При необходимости доступа к задней стороне смонтированных внутри шкафа устройств, весь этот шкаф можно откинуть от стены, не разбирая шкаф, так как он установлен на петлях с задней секцией. Эта прочная задняя петля значительно упрощает прокладку новых кабелей, замену некоторых частей оборудования и т. д. Подходит для тех, кому нужен доступ к задней стороне для замены частей устройства. Ниже приведен пример навесного шкафа 12U от FS. Он использует вентилируемую переднюю дверцу, которая обеспечивает обильный поток воздуха. Шкаф может откидываться от стены на прочной петле, обеспечивая легкий доступ через заднюю дверь к оборудованию и кабелям во время установки и обслуживания.
Рис. 3. Двухсекционная настенная стойка высотой 12U.
Какое оборудование можно разместить в настенных шкафах?
Настенные шкафы
— отличное место для хранения таких вещей, как серверы, ИТ-платы и, конечно же, коммутаторы и коммутационные панели. Но помимо стандартного оборудования, в шкафу можно установить и другие вещи.Например, внутри стойки может быть установлен ИБП для резервного питания. Это пригодится, когда отключат электричество. На следующем рисунке показано применение настенного шкафа высотой 12U. В нем размещены два сетевых коммутатора, две патч-панели и горизонтальные кабельные организаторы с кабельным каналом, обеспечивающие хорошее решение для хранения оборудования. Таким образом, сетевые кабели организованно обрабатываются с помощью коммутационных панелей и кабельных органайзеров, что упрощает установку и обслуживание кабелей, повышая эффективность работы. Кроме того, управляемые устройства и кабели могут уменьшить сбои в сети, помогая пользователям создавать аккуратную и профессиональную сетевую среду.
Рис. 4. Применение настенного сетевого шкафа высотой 12U.
Заключение
Настенные шкафы
высотой 12U — это экономичные сетевые решения для хранения данных, предназначенные для малого бизнеса и домашнего использования. Они могут вмещать коммутаторы, серверы или патч-панели для защиты, обеспечивая быстрый и легкий доступ для пользователей. Три типа настенных шкафов используются в различных условиях.Тип открытой рамы отлично подходит для сред, требующих лучшего воздушного потока, таких как фабрика. Односекционный тип обеспечивает безопасность для защиты устройств от пыли и других опасностей, которые можно использовать в классе или офисе. Двухсекционный тип обеспечивает доступ сзади к оборудованию и проводке, что подходит для тех, кому требуется доступ сзади для замены частей устройства. FS выпустила односекционные и двухсекционные настенные шкафы высотой 12U с прочной конструкцией и выгодной ценой для защиты ваших устройств.
