Монтаж коллекторного шкафа для теплого пола: установка, сборка, как спрятать

Если вы собираетесь у себя в доме сделать водяной теплый пол, то рекомендуем предварительно ознакомиться с его устройством, способом монтажа и выяснить, какую роль здесь играет коллекторный шкаф.

Для начала следует посоветоваться со специалистами и приобрести все необходимое оборудование для установки системы. Затем займитесь выбором ее расположения в доме.

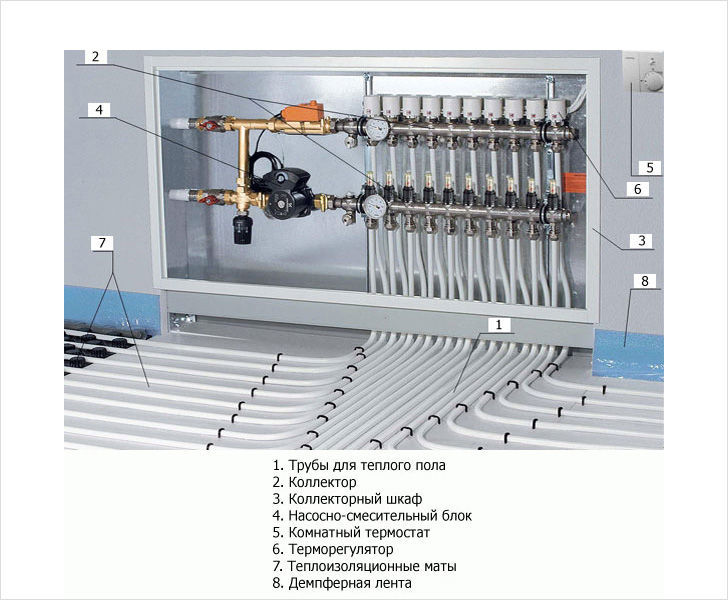

Роль коллекторного шкафа в системе теплого пола

Данное изделие позволяет создать удобное и незаметное «техническое окно». В нем будет размещено все оборудование с доступом для обслуживания и контроля.

Монтаж коллекторного шкафа имеет ряд своих особенностей, например, следует сразу учитывать на сколько поднимется уровень пола. Речь идет про трубы, чистовое покрытие в виде ламината или плитки и т.п.

Виды коллекторных шкафов по способу монтажа

Данные изделия делят на две большие группы:

• встроенные;
• наружные.

Шкаф коллекторный встраиваемый (ШРВ) прячут в специально сделанной нише в стене или в полу. При этом на боковые стенки краску не наносят, там располагают элементы креплений. Размеры бывают разные, но отличаются, как правило, исключительно шириной, от 460 до 700 мм. Высота — 650. А глубина — 120 миллиметров. Нужно сказать, что высота установки внутреннего коллекторного шкафа регулируется при помощи выдвижных ножек на 10 сантиметров.

В некоторых случаях нет возможности или желания делать нишу в стене. Тогда на помощь приходят шкафы коллекторные наружные. Имеют лишь один недостаток — занимают дополнительное пространство в помещении. Зато установка коллекторного шкафа состоит из сплошных достоинств.

• Ведь не нужно крушить стены.
• Имеют аккуратный неброский дизайн.
• Легко вписываются в любой интерьер.
• Есть и выдвижные ножки, для регулировки высоты коллекторного шкафа наружного.

Для наших клиентов доступен любой цвет из палитры RAL. Изделие окрашивается полностью, включая и боковые внутренние стенки корпуса. Монтажные отверстия прикрыты специальными металлическими накладками.

Монтаж и сборка коллекторного шкафа

В первую очередь необходимо выбрать место расположения будущей системы теплого пола. Желательно, чтобы суммарная длина труб была примерно метров семьдесят. Далее все зависит от того, какой вид изделия вы выбрали.

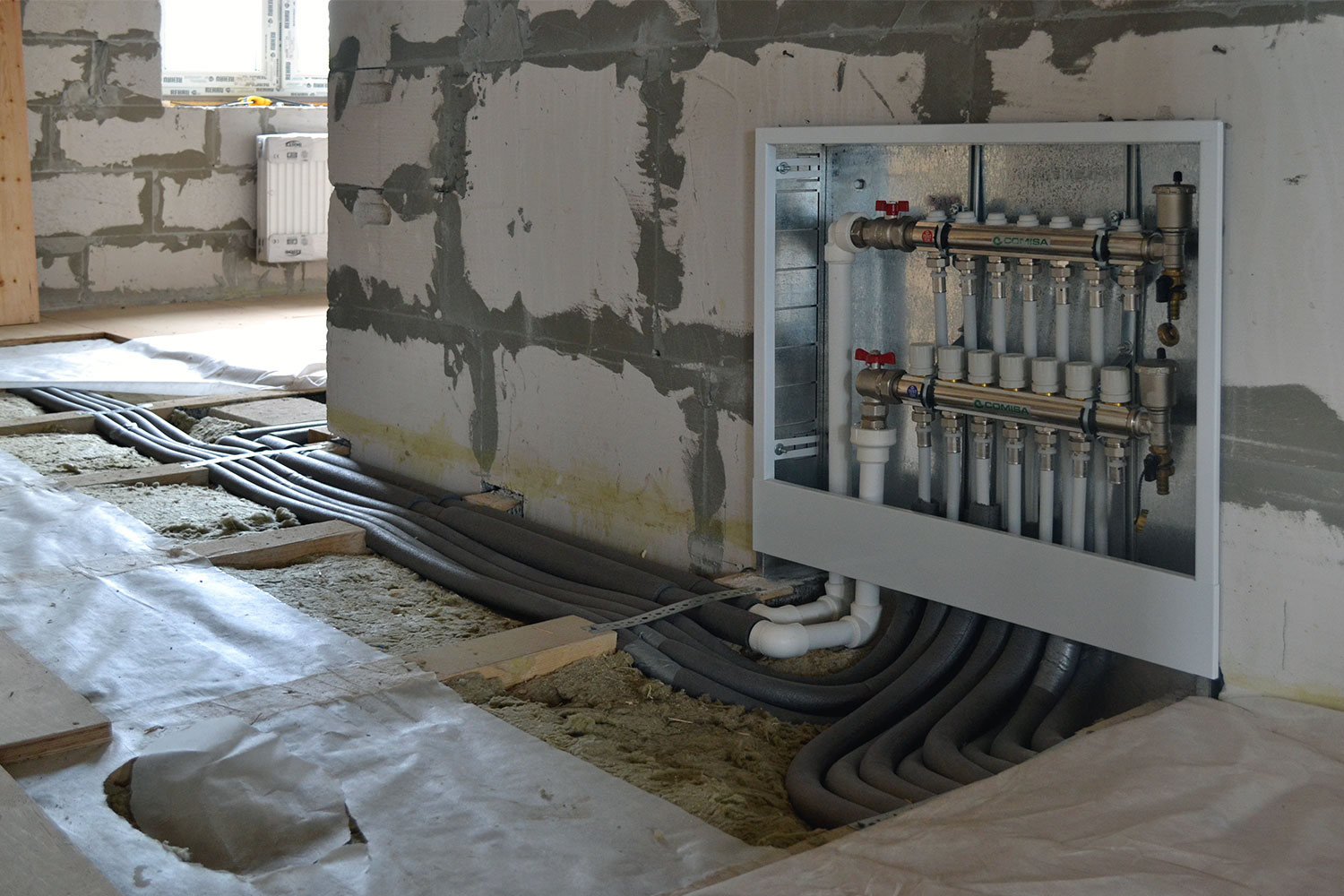

Монтаж коллекторного шкафа встроенного

В этом случае рекомендации будут следующими:

• Коллекторный шкаф устанавливают не ниже уровня пола. Иначе будут проблемы с подачей теплоносителя.
• Для подводки труб нужно правильно сделать разметку на стене, так что заранее продумайте весь маршрут отопительной системы.
• Используйте штроборез, чтобы сделать нишу для монтажа коллекторного шкафа. Не забудьте про подводку труб в корпус ящика. Под них тоже нужно предусмотреть маршрут в стене.
• Установка коллекторного шкафа в созданную нишу осуществляется при помощи анкеров и специальных отверстий в боковой стенке корпуса.
• Далее в коробе собирается и подключается отопительная система теплого пола.
• Щели, между шкафом и стеной заделываются раствором, а затем зашпаклевываются.

Монтаж коллекторного шкафа наружного

Здесь все гораздо проще.

• Определитесь с размещением изделия.
• Установите коллекторный шкаф.
• Если модель позволяет и есть необходимость, то прикрутите изделие к полу.
• Осталось собрать в ящике систему теплого пола.

Кстати, многие еще при этом задаются вопросом про коллекторный шкаф: как спрятать? Можно, например, по завершению монтажных работ поставить в этом месте прихожую или другую мебель. Но, мы бы не советовали так делать, ведь это затрудняет доступ для ремонта и обслуживания отопительной системы.

Шкаф для теплого пола в Калининграде: 503-товара: бесплатная доставка [перейти]

Комплект установочных кронштейнов для мет. шкафов 1″ Код: 128576, Бренд: ITAP

В МАГАЗИН

Шкаф распределительный наружный 8-10 выходов (ШРНУ-180-3) 651х180х700 Код: 252715, Бренд: STOUT

В МАГАЗИН

21 840

Шкаф коллекторный Tece наружный 125, тип 1000, 1030 мм 77352004 Производитель: TECE, Вид монтажа:

ПОДРОБНЕЕ

Шкаф распределительный наружный 7-9 выходов (ШРН-3) 697х118х652-715 STOUT SSC-0004-000810

ПОДРОБНЕЕ

17 596

Шкаф коллекторный приставной увеличенной глубины VALTEC ШРНГ6 (651-691/1154/135) VTc. 541.D.06 Цвет:

ПОДРОБНЕЕ

12 753

Шкаф для коллектора с замком, для систем теплого пола, регулируемый, белый, ICMA арт. 196, 630-930 х 500 х 90-110 мм

ПОДРОБНЕЕ

19 840

Шкаф коллекторный Tece наружный 125, тип 900, 880 мм 77352003 Производитель: TECE, Вид монтажа:

ПОДРОБНЕЕ

Шкаф коллекторный Primaclima наружный МТК ШРН-7 651x120x1303 мм 18.1 кг Производитель: PRIMOCLIMA,

ПОДРОБНЕЕ

22 800

Шкаф коллекторный Tece встраиваемый 110, тип 1200, 1140 мм 77351006 Производитель: TECE, Вид

ПОДРОБНЕЕ

17 360

Шкаф коллекторный TECEfloor 110 — встраиваемый, тип 900 77351004 Производитель: TECE, Вид монтажа:

ПОДРОБНЕЕ

Шкаф коллекторный внутренний ШРВ 4 Вид монтажа: встраиваемый

ПОДРОБНЕЕ

12 958

Шкаф коллекторный ШРВ6 (670-760/1194/125-195) Valtec VTc.540.0.06 Цвет: белый, Производитель:

ПОДРОБНЕЕ

Шкаф коллекторный встраиваемый VALTEC ШРВ2 (670-760/594/125-195) VTc. 540.0.02 Производитель:

ПОДРОБНЕЕ

Шкаф коллекторный ШРН 1 наружный, стальной Вид монтажа: наружный, Особенности: регулировка по

ПОДРОБНЕЕ

Шкаф коллекторный ШРН-5 наружный 998х118х652-715 мм Вид монтажа: наружный

ПОДРОБНЕЕ

Шкаф коллекторный встроенный 13-16 выходов Uni-Fitt ШРВ-5 482G5000 Производитель: UNI-FITT, Вид

ПОДРОБНЕЕ

Шкаф коллекторный встроенный ШРВ-0 Вид монтажа: встраиваемый, Вес: 6.8 кг

ПОДРОБНЕЕ

коллекторныенакладной коллекторный

Шкаф коллекторный Stout ШРНУ-180-0, 1-3 выхода, 651х120х362 Производитель: STOUT, Вид монтажа:

ПОДРОБНЕЕ

WESTER Шкаф коллекторный ШРН-3 наружный Производитель: Wester, Вид монтажа: наружный

ПОДРОБНЕЕ

Шкаф коллекторный Wester ШРН 5 наружный стальной (1-16 контуров) Производитель: Wester, Вид

ПОДРОБНЕЕ

10 529

Valtec Шкаф коллекторный ШРН7 (651-691/1304/120) Производитель: VALTEC, Вид монтажа: наружный

ПОДРОБНЕЕ

Коллекторный шкаф наружный VALTEC VTc. 541 ШРН5 Цвет: белый, Производитель: VALTEC, Вид монтажа:

ПОДРОБНЕЕ

Шкаф коллекторный наружный глубокий UNI-FITT (180) с внутренней дверцей 700мм (ШРН-180-3)

ПОДРОБНЕЕ

Шкаф коллекторный наружный ШРН 0 Вид монтажа: наружный

ПОДРОБНЕЕ

18 130

Шкаф коллекторный TECE TECEfloor встраиваемый, тип 1200 Производитель: TECE, Вид монтажа:

ПОДРОБНЕЕ

Шкаф для коллектора теплого пола Шкаф коллекторный ШРН-3 (8-10) ViEiR Производитель: ViEiR, Вид

ПОДРОБНЕЕ

WESTER Шкаф коллекторный ШРН-5 наружный Производитель: Wester, Способ крепления: пол

ПОДРОБНЕЕ

Шкаф коллекторный внутренний ШРВ 1 Вид монтажа: встраиваемый

ПОДРОБНЕЕ

2 страница из 18

Шкаф коллекторный для теплого пола

0
18548

Монтаж водяного напольного покрытия начинается со стен, где подготовлено место для коллектора. В первую очередь в поверхности стены делается углубление, где планируется разместить коллекторный шкаф для устройства. Это создает удобное подключение системы и практичность использования. Его часто устанавливают в котельных или помещениях, где находится сам теплый пол.

общая информация

Практически любую систему отопления невозможно представить без распределительного шкафа отопления. Его установка решает сразу несколько проблем.

По сравнению с обвязкой своими руками разводка коллектора намного эффективнее и практичнее, а в специальном шкафу выглядит очень эстетично. Коллекторный шкаф для отопления может вместить как счетчик, так и электрооборудование.

Вот несколько пунктов, подтверждающих незаменимость распределительного шкафа:

• в нем можно спрятать от глаз сам коллектор;
• осуществляется соединение труб системы теплого пола со всей системой теплоснабжения;
• это место для установки других соединений и измерительных приборов.

Шкаф коллекторный для теплого пола предназначен для скрытия и защиты дорогостоящих инженерных узлов от вмешательства извне.

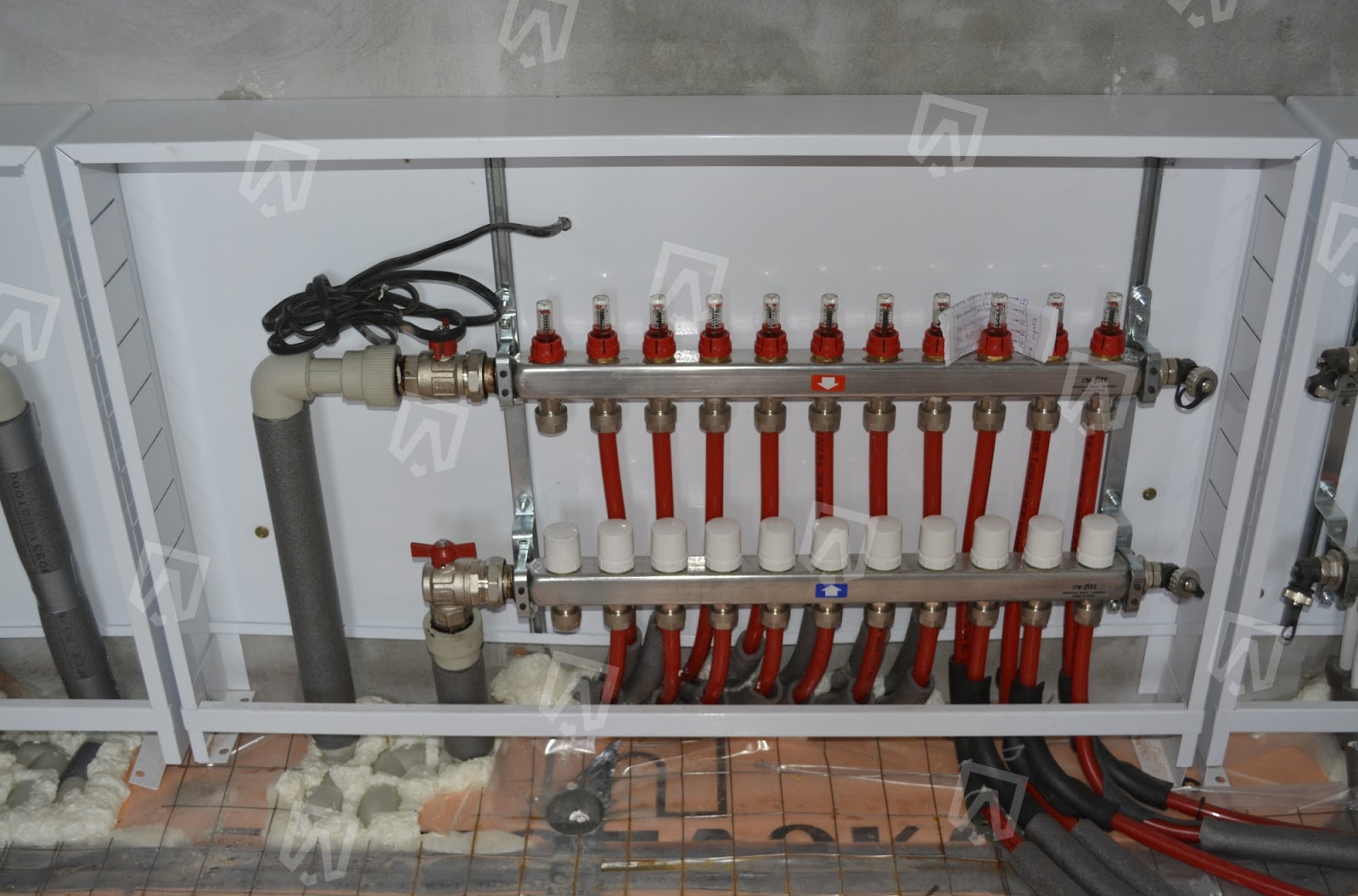

Коллектор в шкафу

Особенности и преимущества

Шкаф коллекторный представляет собой закрытую металлическую конструкцию со съемной или стационарной дверью, предназначенную для размещения узла присоединения теплотрассы (включая подающую и обратную линии), устройств управления, запорной и регулирующей арматуры. Такие устройства имеют привлекательный внешний вид, удачно скрывают и защищают все внутреннее содержимое. Помимо отопительного оборудования, изделие может содержать счетчики, контролирующие подачу воды или работу других сантехнических или электроприборов.

Коллекторные шкафы монтируются в непосредственной близости от пола. Их устанавливают строго вертикально. Не рекомендуется поднимать распределительный узел выше 70 см от напольного покрытия, чем ближе он будет к уровню труб в стяжке, тем эффективнее будет работать система. Как правило, конструкцию размещают в ближайшем к отопительному котлу помещении, на незаметном участке. При отсутствии отдельного помещения или необходимости спрятать внутрь несколько коллекторных узлов шкаф устанавливают посередине помещения. При монтаже учитывается уровень поднятия уровня пола по окончании всех утеплительных и отделочных работ.

Независимо от расположения шкафа доступ к двери с внутренним наполнением остается свободным.

Стандартный распределительный шкаф состоит из:

• прочного пластикового или металлического каркаса с прорезями для подвода коммуникаций;
• системы крепления для надежной фиксации корпуса внутри ниши или на стене;
• Двери с внутренним замком или защелкой для защиты системы от детей или несанкционированного доступа.

Как правильно выбрать инструментальный шкаф, советы
Преимущества использования коллекторных конструкций по сравнению с открытой проводкой очевидны: все необходимые устройства расположены в одной точке без ущерба для интерьера, защищены от внешних воздействий, доступны для осмотра или ремонта. Водяное отопление по такой схеме остается безопасным и работоспособным в обычном режиме. Установка распределителя в нужной точке позволяет значительно сократить расход труб водяного пола.

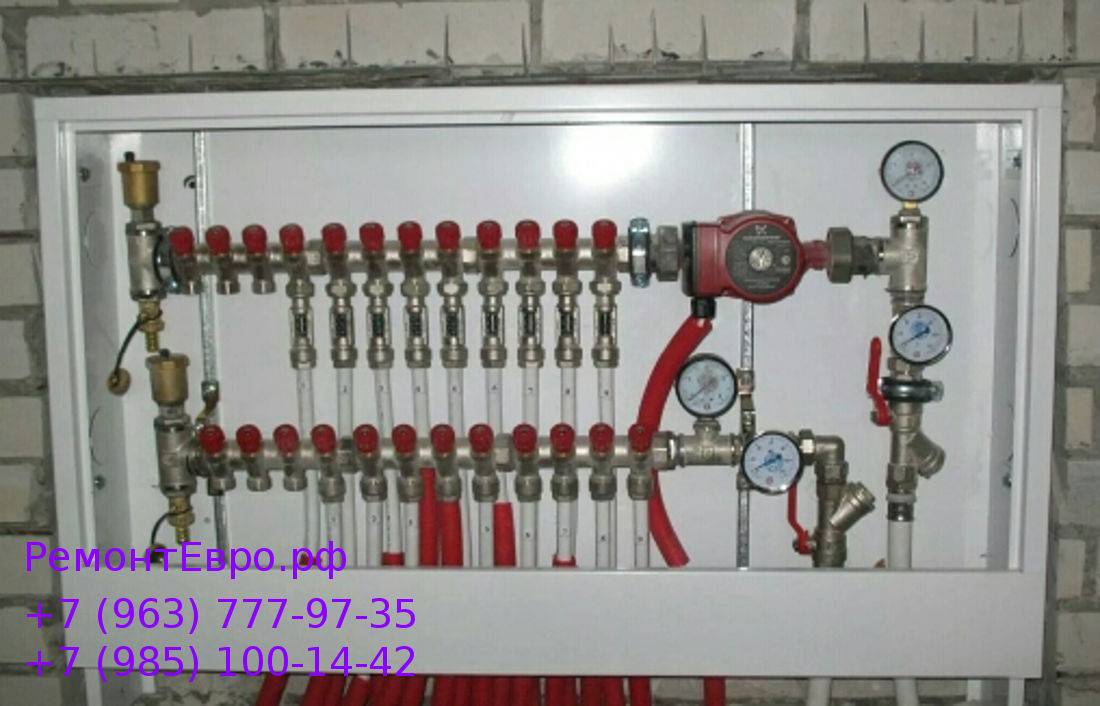

Элементы системы

После подключения шкафа монтируются подающая и обратная трубы. Горячая вода течет от котла по контуру подачи. Охлажденная при нагреве жидкость возвращается к источнику нагрева.

Циркуляция охлаждающей жидкости осуществляется за счет насоса. В шкафу на каждом трубопроводе установлена ​​запорная арматура. При необходимости убрать из системы несколько элементов (на время ремонтных работ или если хотите сэкономить), это не повлияет на отопление в остальной части дома. Вам просто нужно отключить два крана.

Компрессионные фитинги помогут, если нужно соединить пластиковую трубу и металлический вентиль.

Основные компоненты шкафа:

1. Корпус представляет собой коробку, которая состоит из нержавеющей стали или прочного пластика.
2. Система крепления (зависит от того, как будет располагаться конструкция, на поверхности или в середине стены).
3. Часто в качестве крепежа используются распорки или анкеры. Некоторые шкафы имеют кронштейны и регулируемые зажимы.
4. Функция двери заключается в защите содержимого от ненужного внешнего вмешательства. Крепится на петли, имеет замок или защелку. Популярные цвета оформления – белый, бежевый, реже другие оттенки.

Коллекторный шкаф не сложно сделать своими руками. Однако в специализированных магазинах стоит не так дорого, чтобы тратить время на его создание.

Подробнее о коллекторе для теплого пола можно узнать здесь.

Общие данные о шкафчике коллектора

Особенности конструкции

Модель шкафа с боковыми зажимами, выдвижными ножками
Шкаф коллекторный представляет собой металлическую конструкцию, внутри которой расположен системный блок пола. Основная задача коллектора – самостоятельно регулировать движение теплоносителя, обеспечивать полу заданную температуру.

Основными элементами шкафа являются:

• Корпус представляет собой коробку из стали (реже пластика). Есть модели, у которых нет задней стенки, есть ее часть. Отверстия для трубопроводов расположены на нижней панели и боковых панелях.
• Система крепления — зависит от способа монтажа: в стену, на поверхность. Используйте отверстия для анкеров, распорок.

Важно! Некоторые модели имеют кронштейны для крепежа, хомуты для разводки труб.

• Дверца — способ защитить содержимое ящика от проникновения, повреждения. Опирается на навесы, имеет автоматическую защелку, замок с ключом. Большинство дверей имеют оттенок светло-серого, белого, но может быть и другого цвета.

Такую конструкцию вполне можно изготовить самостоятельно, но стоимость шкафа на рынке достаточно низкая, поэтому экономить не нужно.

Типы устройств

Конструкции двух типов: настенные, встроенные
Коллекторные шкафы для системы теплого пола бывают двух типов: напольные модели, встроенные.

Последний устанавливается в углубление, сделанное в стене, в скрытую нишу под гипсокартон, вагонку. У этих моделей борта коробки не окрашены — имеют выносы, застежки. Глубина этой конструкции 12 см, ширина 46,5-19 см.0 см, а высота 65 см. Некоторые имеют выдвижные ножки, увеличивающие высоту конструкции на 10 см.

Внешняя модель шкафа проста в установке, так как монтируется на поверхность стены, без сколов. Боковые планки ящика окрашены антикоррозийной краской. Отверстия закрыты быстросъемными металлическими полосками. Размеры такие же, как у встроенных моделей, с выдвижной ножкой.

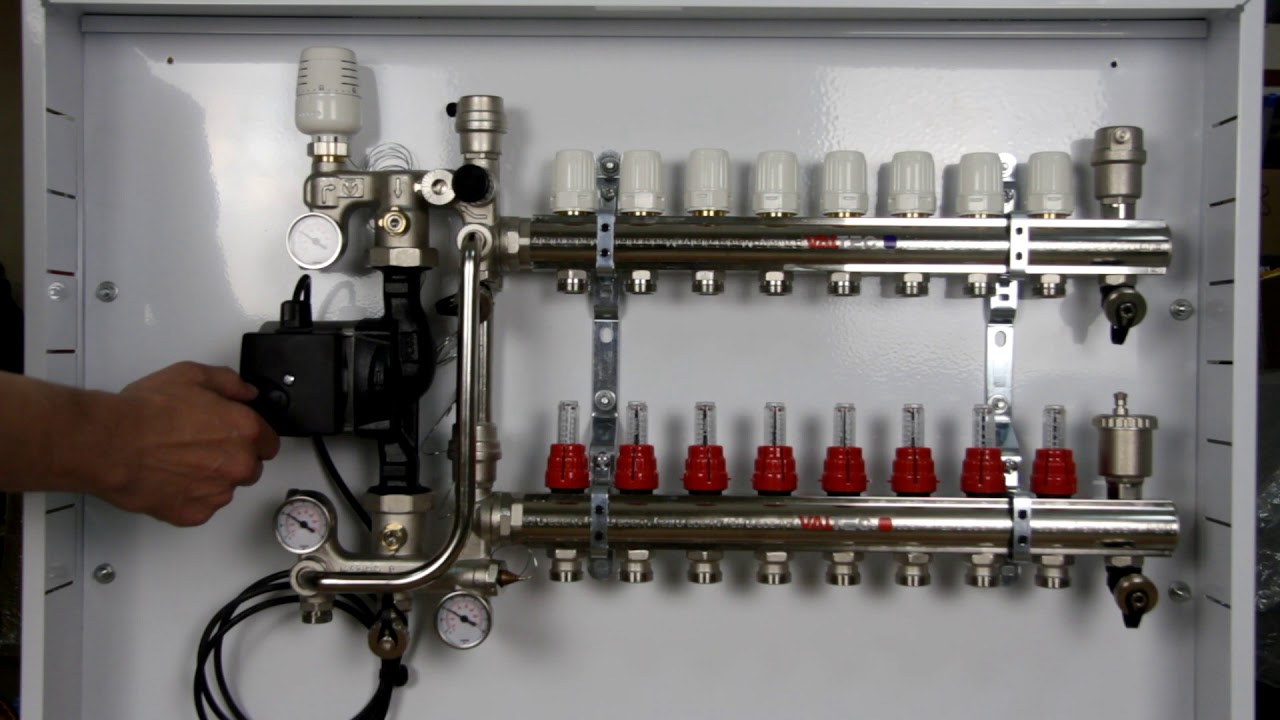

Коллектор — устройство, назначение

Коллектор — устройство, смешивающее разные воды параллельных ветвей контуров для дальнейшего перемещения смеси, то есть смешивающее два потока воды с разной температурой для получения смеси с необходимой температурой .Смешивание жидкостей происходит за счет разного сечения труб, малой скорости движения воды.

Две трубы с отводами для контура отопления имеют резьбу для подключения дополнительного оборудования. Их можно продавать в собранном виде, а можно приобрести детали по отдельности — так будет дешевле. Существует несколько типов коллекторов:

• Простой: трубка с выходом для монтажа труб контура. Для него нужно купить еще много запчастей.
• С простым регулирующим клапаном: используется для небольшого количества труб одинаковой длины.
• Со специальным регулированием: сервоприводы устанавливаются для автоматического регулирования температуры контура.
• Автоматическая регулировка контуров разной длины. На входном патрубке установлены расходомеры, а на обратном – сервопривод.

Теплые полы имеют особый характер работы, так как подготовка теплоносителя перед циркуляцией по системе осуществляется отдельно. Расходомеры задают одинаковый расход воды независимо от длины контура. Это нужно для того, чтобы контуры были одинаковой температуры, иначе в комнатах будет разная температура. Если не установить деталь, то контур маленькой комнаты будет намного горячее остальных.

Условный расход устанавливается гайкой, кольцом по контуру, наблюдаемому на шкале специальной прозрачной емкости. В крайнем случае такую ​​процедуру делают простыми кранами, но аккуратность оставляет желать лучшего, ведь от этого зависит эффективность обогрева.

Сервопривод нужен для размыкания, замыкания цепи в авторежиме. Когда он постоянно находится в одном положении, эта деталь заменяется простым отводом. Сервопривод работает вместе с термостатом, установленным в каждой комнате. Он дает сигнал на размыкание определенной цепи. Сервоприводы бывают: закрытые, открытые, универсальные.

Дополнительно используется дополнительное оборудование:

• узел смесительный;
• термостат;
• термостатические головки;
• датчики температуры и давления;
• предохранительный клапан;
• Расширительный бачок.

Преимущества распределительного шкафа

Коллекторный шкаф для отопления вещь практичная и нужная по следующим причинам:

1. Его использование позволяет уменьшить количество труб, необходимых для подключения теплого пола. Трубы не нужно тянуть от обогревателя, так как коллектор можно разместить в том же помещении.
2. Помимо монтажа коллектора, шкаф может быть и для водоснабжения, в него устанавливается счетчик жидкости.
3. При ремонте и модернизации системы отопления можно легко получить доступ к направляющей петле.
4. Безопасность является одним из самых важных моментов. Защитить коллекторный шкаф с дорогими комплектующими от детей поможет дверца с ключом.

Коллекторный шкаф для теплого пола

Монтаж любого современного теплого пола начинается с установки коллекторного (распределительного) шкафа. Без коллекторного шкафа в системе теплого пола обойтись практически невозможно. Функции, которые выполняет коллекторный шкаф для теплого пола, следующие:

• Шкаф коллектора скрывает сам коллектор;
• В коллекторном шкафу трубы отопления системы теплого пола присоединяются к остальной системе отопления дома;
• В распределительном шкафу монтируются различные контрольно-измерительные приборы.

Типы шкафов

Существует два типа распределительных шкафов отопления:

1. Встраиваемый распределительный шкаф — устанавливается в самой стене или скрыт под обшивкой из гипсокартона. Как правило, такие модели имеют неокрашенные борта, так как содержат отводные и крепежные пролеты. Зачастую конструкция имеет глубину 120 мм, 465 на 1900 мм в ширину, и около 650 мм в высоту. Для упрощения разметки на нише и размещения в шкафу коллекторов разного размера некоторые конструкции имеют выдвижные ножки (позволяют поднять шкаф на высоту до 100 мм).

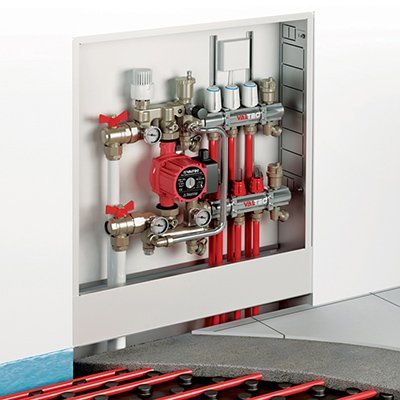

   Встраиваемый распределительный шкаф
2. Модели для установки вне помещений просты в установке и крепятся к стене. Боковые стенки конструкции покрываются специальным антикоррозийным средством или порошковой краской. Выходные отверстия предварительно закрываются легко снимаемыми металлическими планками. Шкаф наружного коллектора отопления практически идентичен по габаритам встроенным конструкциям. Ноги тоже присутствуют.
   Выносной металлический коллекторный шкаф Вестер ШРН-5

Именно встраиваемые распределительные шкафы более востребованы на рынке, так как они не так бросаются в глаза, хорошо вписываются в интерьер помещений и практичны в действии.

Разновидности

Коллекторные шкафы бывают 2-х видов:

• встроенные устройства — размещаются в нише, выполненной в толще стены или скрытой под гипсокартоном или вагонкой-обшивкой. Обычно у этих моделей борта не красят, так как они имеют отводящие и фиксирующие пролеты. Обычно глубина устройства составляет 120 мм, ширина 465-19 мм.00 мм, а высота почти 650 мм. Для упрощения разметки в нише и для размещения разных размеров коллектора в шкафу некоторые встраиваемые аксессуары снабжены выдвижными ножками. Используя этот вариант, можно поднять высоту конструкции до 100 мм;
• внешний коллекторный шкаф – такие модели проще всего разместить, так как они крепятся к поверхности стены. С боков конструкция покрывается специальным антикоррозионным средством или порошковой краской. Выходные щели изначально закрыты легкосъемными металлическими пластинами. Внешний навесной коллекторный шкаф имеет габариты, практически идентичные параметрам встроенных конструкций. Также существует возможность регулировки высоты с помощью выходных ножек.

Встроенные шкафы пользуются большим спросом, потому что они не бросаются в глаза, не затемняют внешний вид помещения, просты в использовании. Шкафы окрашены в белый цвет, у встроенных только передняя панель. На двери ставятся прочные замки с целью несанкционированного доступа к системе.

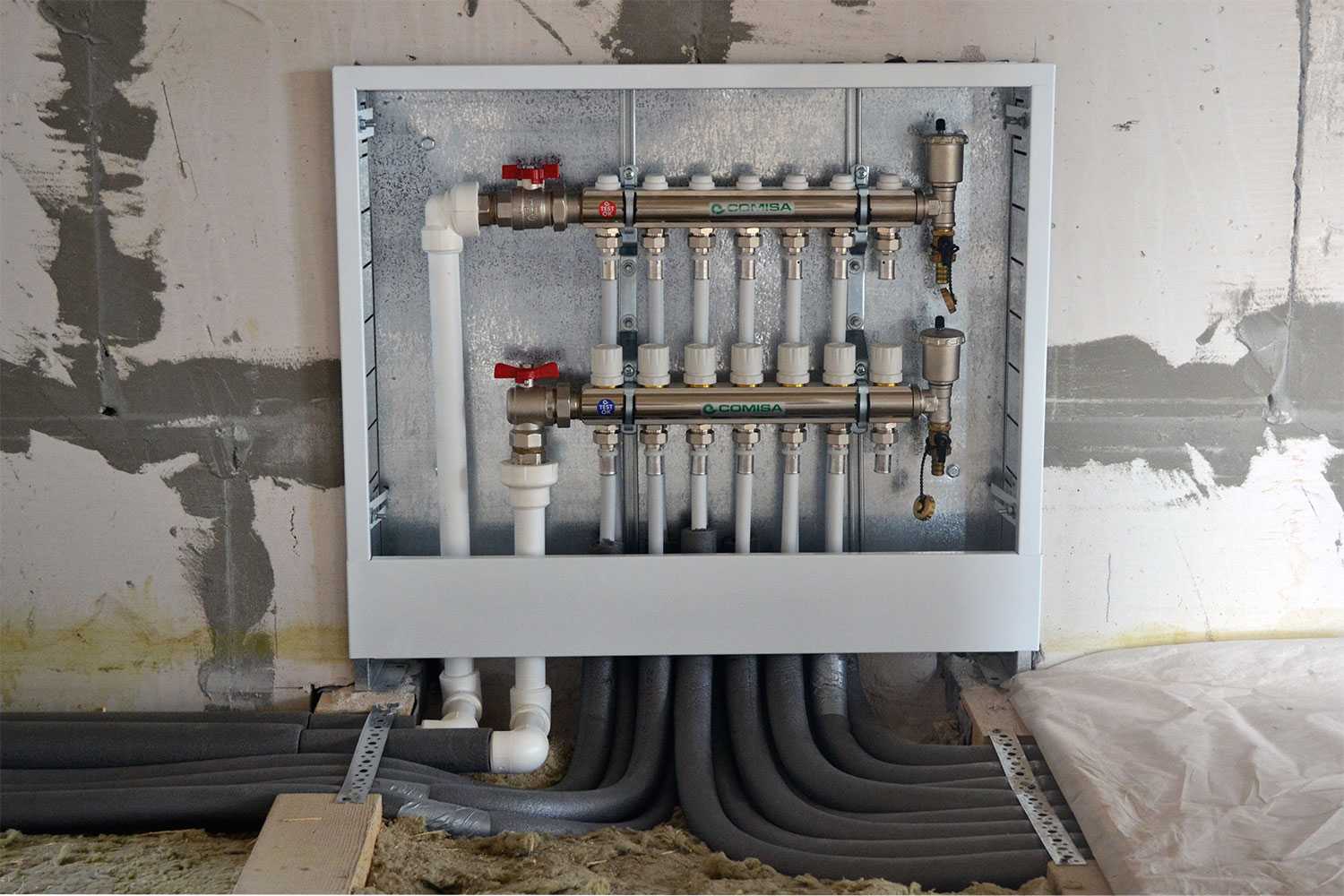

Встроенный

Внешний

Рекомендации по установке шкафа

Коллектор размещается в коробе, конструкция крепится к стене в нише. Посередине есть вертикальные полоски, соответствующие ширине основного блока. На нем соединяются контуры и другие элементы теплоснабжения помещений, и устанавливаются другие элементы.

Шкаф коллектора теплого пола подключается с учетом увеличения пола на пункт толщины его слоев.

После его фиксации проводится горячий теплоноситель и обратка. Подающая труба предназначена для теплой жидкости, поступающей из котла отопления, обратная – для холодной.

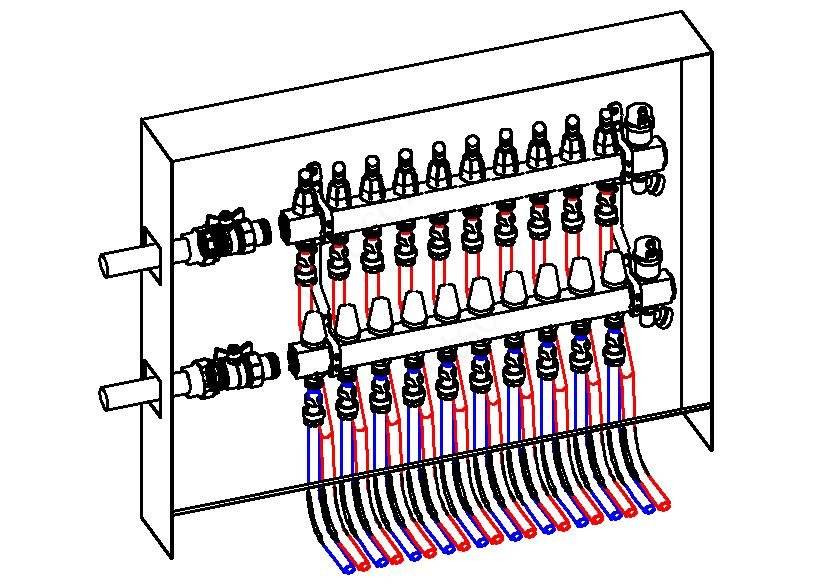

Концепция коллектора

Когда все компоненты системы будут в наличии, можно приступать к изучению резервуара как основного компонента. Говоря простым языком, это отрезок трубы, который имеет несколько выходов, расположенных с одной стороны. Клапан подключен. Для этого используются специальные фитинги, через которые проходят контуры из металлопластика.

Коллектор распределительный представлен в виде отрезка трубы с ответвлениями. На его противоположном конце будет розетка, заглушенная обычной заглушкой. Совсем не лишним будет разместить там разветвитель.

Что касается разветвителя, то с одной стороны можно установить сливной клапан, а с другой — автоматический воздухоотводчик. Последний компонент системы коллекторного теплого пола помогает удалить непреднамеренное скопление воздуха.

Описанное расположение всех элементов коллекторной системы относится к трубопроводам обратки и подачи. При покупке гребенки для теплого пола следует приобретать ее парами. Есть и другие тонкости работы с коллектором. Некоторые из них может подсказать магазин при выборе отдельных компонентов системы. Многое будет зависеть от того, какая мощность теплого пола выбрана для монтажа в помещении.

Способ крепления коллекторных коробок

В зависимости от типа установки существует два варианта монтажа распределительных шкафов.

Для встроенных

Трудностей не должно возникнуть, когда ниша уже предусмотрена при строительных работах. При планировании системы теплого пола и установке шкафа:

1. Места для коллектора выбираются, монтировать следует выше уровня пола, так как не исключены трудности с теплоснабжением.
2. Сделать разметку стен для трубопроводов.
3. С помощью штробореза делаются отверстия под короб, трубы.
4. Распределительная конструкция вставляется в углубление стены, соединяется между собой анкерами по бокам шкафа.
5. Коллектор смонтирован, контуры и теплоснабжение подключены.
6. Пространство между шкафом и обшивкой стены замазывается раствором и шпаклевкой.

Для улицы

Некоторым может показаться, что установка проще:

1. Место для размещения выбрано.
2. Есть шкаф.
3. Совмещается с метками чертежа.
4. С помощью перфоратора делаются отверстия под анкеры, шкаф прикручивается саморезами.
5. Коллектор установлен, цепи подключены.
6. Стена остается прежней, облицовку трогать не нужно.

Шкаф коллектора грота

Россия присутствует на рынке сантехнического оборудования более 15 лет. Сертифицированный качественный и надежный коллекторный шкаф Grotto – лучшее решение для монтажа современной системы водоснабжения. Приобретая изготовленный коллекторный шкаф, цена которого очень выгодна, вы можете быть полностью уверены, что он соответствует всем предусмотренным техническим нормам и требованиям.

Шкаф из имеет следующие преимущества:

• Шкаф изготовлен из оцинкованной стали, высоконадежной и устойчивой к различным внешним воздействиям;
• Шкаф имеет надежные крепления как к полу, так и к стене, что гарантирует его отличную устойчивость и неподвижность;
• Защита от несанкционированного проникновения в шкаф управления обеспечивается надежным внутренним замком;
• Шкаф оснащен профильными универсальными креплениями внутри, которые позволяют монтировать необходимое оборудование как по всей ширине, так и по высоте шкафа.

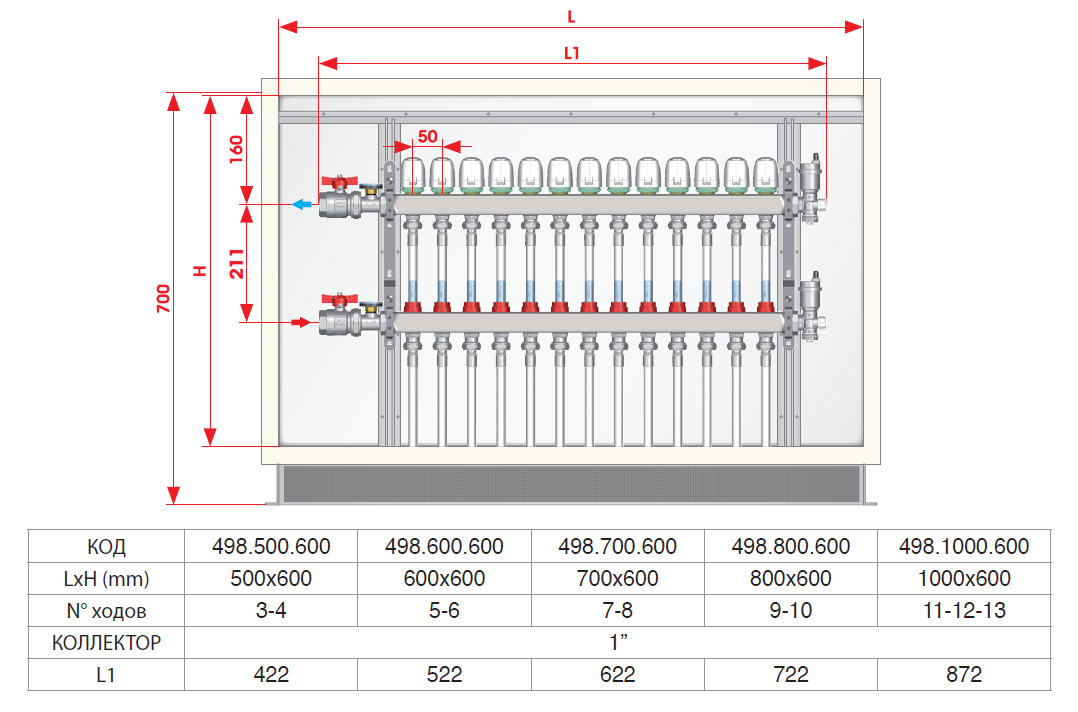

Какие размеры ящиков и варианты востребованы

Как правило, чаще всего покупают конструкции марок Грот (Россия), Валтек (Италия), Вестер (Россия). Размеры шкафов разные (см. таблицы).

Размеры встроенных распределительных шкафов.

90 303 Грота 9 0303 Грота 903 09

Обозначение	Размеры (редактирование)	Изготовитель
ШВ-1	670×125×494
ШВ-1	648-711×120-180×450	Вестер
ШВ-2	670×124×594
ШВ-2	648-711×120 -180×550	Вестер
ШВ-3	670×125×744	Грота
ШВ-3	648-711×120-180×700	Вестер
ШВ -4	670×125×894	Грота
ШВ-4	648-711×120-180×850	Вестер
ШВ-5	670×125×1044	Грота
ШВ-5	648-711×120-180×1000	Вестер
ШВ-6	670×125×1194	Грота
ШВ-6	648-71 1×120-180×1150	Вестер
ШВ-7	670 ×125×1344	Грота

Размеры внешних распределительных шкафов.

9 0303 652-715×118×550

Обозначение	Размеры (редактирование)	Изготовитель
ШН-1	651-691×120×454 9030 4	Грота
ШН-1	652-715×118×450	Вестер
ШН-2	651-691×120×554	Грота
ШН-2	Вестер
ШН-3	651-691×120×704	Грота
ШН-3	652-715×118×697	Вестер
ШН-4	651-691×12 0×854	Грота
ШН-4	652-715 ×118×848	Вестер
ШН-5	651-691×120×1004	Грота
ШН- 5	652-715×118×998	Вестер
ШН -6	651-691×120×1154	Грота
ШН-6	652-715×118×1147	Вестер
ШН-7	651-691×120×1304 903 04	Грота
Шн-7	652-715×118 ×1300	Wester

После того, как система смонтирована, отводы отрегулированы, необходимо произвести пуско-наладку, подогрев отопительной конструкции, чтобы выявить проблемы на ранних сроках. Кроме того, специалисты советуют специально создавать в системе рабочее давление примерно на 25% выше, чем при обычной эксплуатации, и обращать внимание на герметичность соединений.

Нюансы установки

При выборе точного места расположения распределительного шкафа стоит проконсультироваться со профессионалами. Ошибки на этом этапе чреваты перерасходом труб или отклонением показателей давления в системе отопления от оптимального значения. Наилучшие результаты достигаются, когда шкаф устанавливается в середине комнаты, у поверхности пола. Особые требования выдвигаются к ровности рабочего основания. Конструкции, удерживающие распределительный шкаф, не должны быть перекошены по уровню.

Схема монтажа зависит от типа шкафа. Встраиваемые модели устанавливаются после разметки и укладки штроб с обязательной фиксацией анкеров на внешних сторонах короба. После установки коллектора контур отопления окончательно замыкают и проверяют его герметичность. При отсутствии протечек и перепадов давления возможные зазоры между шкафом и стенками заделываются раствором или шпаклевкой.

Требования к холодильникам, критерии выбора, лучшие производители

Настенные варианты монтируются намного проще. На стенах отмечают точки крепления, коробку шкафа фиксируют шурупами. По аналогии со встроенными моделями после окончания монтажа становится возможным пробный запуск отопления. Независимо от выбранного типа конструкции, при размещении коллектора внутри шкафа следует помнить о необходимости обеспечения максимальной герметичности соединений, защиты приборов управления … Подробная схема монтажа, составленная заранее с учетом размеров , особенности шкафа и расположение коммуникаций, помогает избежать ошибок.

Подготовьте место крепления по схеме

Установите шкаф, подключите и проверьте систему отопления, заделайте щели между стеной и шкафом

Теплый пол

Теплый пол. Полностью собранный коллектор с расходомерами. Трубы теплого пола

Подкатегории

• Трубы напольного отопления

  Трубы для теплого пола Uponor Comfort. Продажа и монтаж труб теплого пола

• Панели с подогревом пола

  Технология панелей напольного отопления Flooré основана на использовании тонких панелей, покрытых алюминиевой фольгой. Высокая плотность и качество панелей позволяют укладывать поверхностный материал непосредственно на панели напольного отопления Flooré. Система Flooré излучает тепло быстрее и эффективнее, чем традиционные встраиваемые системы, поскольку расстояние между трубами и поверхностью пола меньше.

  Теплые полы Flooré можно укладывать на большинство оснований, не требуя каких-либо дорогостоящих и трудоемких процессов заделки, которые могут занять месяцы, чтобы высохнуть. Вы можете просто положить новый пол поверх старого!

• Подпольные коллекторы

• Коллекторные шкафы

• Автоматика для теплого пола

• Аксессуары для теплого пола

Выберите

Коллектор с расходомерами 2×1″ x 3/4″

139,00 € (включая налоги)

Коллектор из латуни с расходомерами. В комплект входят: 2 полных металлических кронштейна, 2 шаровых запорных крана, 2 штуцера с термометрами, 2 наконечника с воздухоотводчиком и сливным краном. Коллектор 2 круга/контура.

Коллектор с расходомерами 3×1″x3/4″

163,00 € (включая налог)

Коллектор из латуни с расходомерами. В комплект входят: 2 полных металлических кронштейна, 2 шаровых запорных крана, 2 штуцера с термометрами, 2 наконечника с воздухоотводчиком и сливным краном. Коллектор 3 круга/контура.

Коллектор с расходомерами 4×1″ x 3/4″

182,00 € (включая налоги)

Коллектор из латуни с расходомерами. В комплект входят: 2 полных металлических кронштейна, 2 шаровых запорных крана, 2 штуцера с термометрами, 2 наконечника с воздухоотводчиком и сливным краном. Коллектор 4 круга/контура.

Коллектор с расходомерами 5×1″ x 3/4″

201,00 € (включая налоги)

Коллектор из латуни с расходомерами. В комплект входят: 2 полных металлических кронштейна, 2 шаровых запорных крана, 2 штуцера с термометрами, 2 наконечника с воздухоотводчиком и сливным краном. Коллектор 5 кругов/контуров.

Коллектор с расходомерами 6×1″ x 3/4″

227,00 € (включая налог)

Коллектор из латуни с расходомерами. В комплект входят: 2 полных металлических кронштейна, 2 шаровых запорных крана, 2 штуцера с термометрами, 2 наконечника с воздухоотводчиком и сливным краном. Коллектор 6 кругов/контуров.

Коллектор с расходомерами 7×1″ x 3/4″

255,00 € (включая налоги)

Коллектор из латуни с расходомерами. В комплект входят: 2 полных металлических кронштейна, 2 шаровых запорных крана, 2 штуцера с термометрами, 2 наконечника с воздухоотводчиком и сливным краном. Коллектор 7 кругов/контуров.

☎ +372 5827 4244

Коллектор с расходомерами 8×1″ x 3/4″

283,00 € (включая налоги)

Коллектор из латуни с расходомерами.
