Монтаж покрытия для водяного пола берет свое начало со стен, где подготавливается место для размещения коллектора. Первым делом в поверхности стены производится углубление, где планируется расположить коллекторный шкаф для устройства. Он создает удобное подсоединение систем и практичность использования. Устанавливают его зачастую в котельных или комнатах, где расположен сам теплый пол.

Назначение и основные элементы

Коллекторный шкаф для теплого пола спрячет коллектор от лишнего взора. Здесь производится соединение согревательных труб и других элементов теплоснабжения. Кроме этого, там расположены приспособления для регулирования.

Подсоединив шкаф, устанавливают трубу подачи и возврата. Подающая труба обеспечивает горячий теплоноситель, поступающий прямо с котла. А возвратная накапливает воду, отдавшую тепло во время обогревания. Она возвращается обратно к котлу и снова начинается подогрев.

Регулярное перемещение воды снабжается предназначенным насосом. В установленном шкафу на каждый трубопровод приспосабливают запорный вентиль. Когда появляется ситуация, что необходимо извлечь из системы несколько элементов (вследствие ремонта либо по причине экономии), обогрев на оставшиеся части дома не влияет. Одно только следует произвести – перекрыть оба крана.

Стыкование пластикового трубопровода и стального вентиля выполняется посредством специальной компрессионной детали – фитинга.

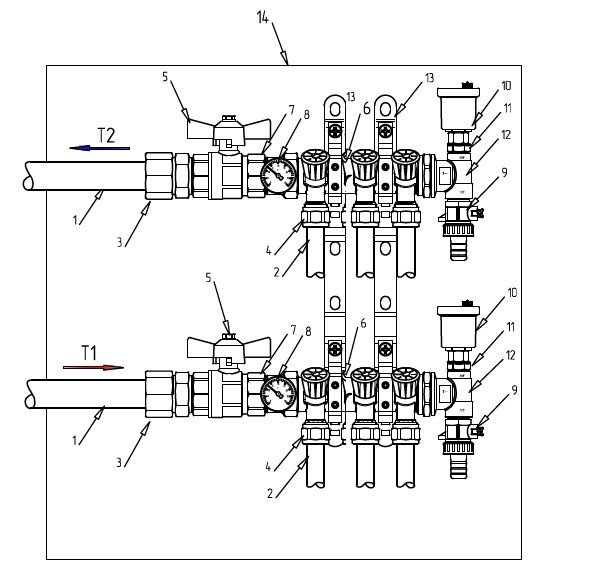

Коллекторные шкафы – металлические устройства, в середине которых размещается прибор механизма пола и водоснабжения. Основной целью коллектора является самостоятельное управление циркуляции теплоносителя, а также способен предоставлять полу необходимую температуру.

Главными деталями шкафчика считаются:

• корпус – короб, состоящий из нержавеющего металла либо крепкого пластика; попадаются модели с отсутствием задней стенки или одной какой-то ее стороны; на боковых сторонах конструкции и нижней ее панели имеются щели для подведения труб;
• механизм крепежей – система обуславливается тем, как будет располагаться конструкция – на поверхности или в центре стены; зачастую для крепежа применяются распорки или анкера; в определенных конструкциях внутри зафиксированы кронштейны и разводные зажимы;
• дверца – оберегает вместительное шкафа от нарушений и запрещенного проникновения; закрепляется петлями, оснащается замком или защелкой; многие модели можно приобрести в белом, бежевом тоне, но при желании возможно найти и иные цвета.

Данное сооружение вполне можно изготовить собственноручно. Но, стоимость многих устройств не слишком высока, поэтому лучше не заморачиваться и приобрести его в магазине.

Преимущества

Коллекторный шкаф для отопления обладает следующими особенностями:

• применение распределительной накладной конструкции позволяет заметно уменьшить число труб, требуемых для подсоединения теплого пола; их не нужно протягивать от нагревателя, ведь коллектор возможно поместить в той же комнате;
• кроме установки коллектора, этот шкаф может служить и для водоснабжения, в нем размещается средство учета воды;
• механизм шкафа доставляет максимально удобный доступ к направляющей системе для произведения ремонтных работ и модернизации;
• и самое главное – безопасность, дверь под ключ сможет оградить сооружение от детей, а они в свою очередь, не получат ожог.

Помимо этого, аккуратно покрашенная дверца смотрится намного красивее, чем установленная на стене связка труб, вентилей.

Разновидности

Коллекторные шкафы бывают 2 типов:

• встраиваемые устройства — размещаются в нишу, сделанную в толщине стены либо спрятанную под облицовку из гипсокартона либо вагонки. Обычно, у этих моделей боковые стороны не красятся, поскольку на них находятся выводные и крепежные пролеты. Обычно углубленность устройства составляет 120 мм, ширина обладает 465-1900 мм, а высота почти 650 мм. Для упрощения обозначения на нише и с целью расположения различного размера коллектора в шкафу, определенные встраиваемые приспособления оснащаются выдвигаемыми ножками. Применяя эту опцию, возможно поднять высоту конструкции до 100 мм;

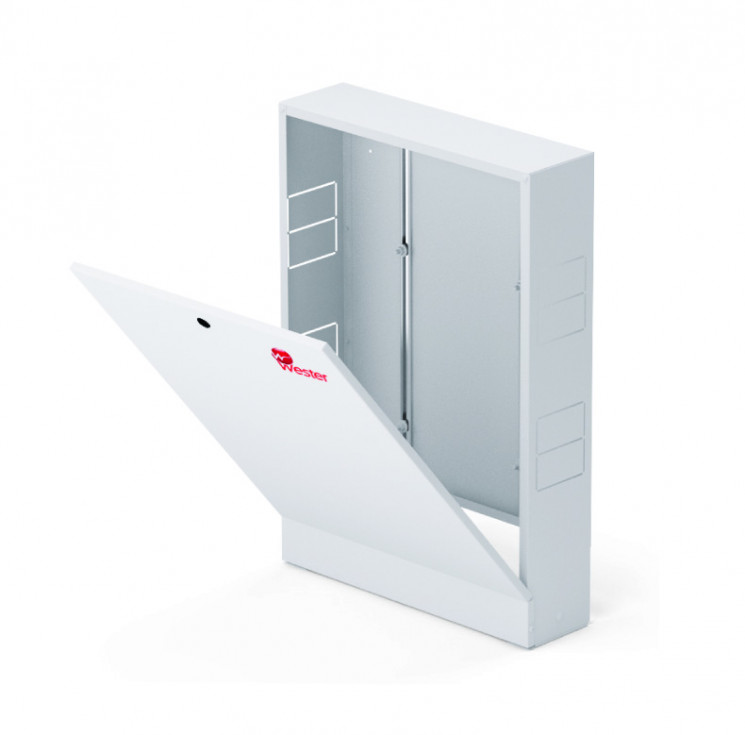

• шкаф коллекторный наружный — такие модели наиболее просты в размещении, так как крепятся на поверхность стены. По бокам, сооружение покрывается специальным стойким к коррозии средством или краской из порошка. Выводные щели первоначально застилаются легко снимаемыми металлическими накладками. Настенный шкаф коллекторный наружный имеет размеры почти идентичные параметрам встраиваемых конструкций. Выполнимость корректировки по высоте при помощи выездных ножек тоже существует.

Встроенные шкафы пользуются наибольшим спросом, ведь они малозаметны, не омрачают внешний облик помещения, удобны в использовании. Шкафы выкрашены белым тоном, у встроенных оформляется лишь лицевая панель. На двери ставят крепкие замки с целью несанкционированного проникновения к системе.

Советы по расположению короба

В помещении подбирают место для установления шкафа, и для коллекций труб напольного перекрытия, они должны иметь примерно одинаковую длину – 70 см. Коллектор скрывают в шкафу, который обладает металлическим коробом (или из крепкого пластика), его прикрепляют к стене в углубление. В середине имеются вертикальные планки, устанавливающие по ширине главного устройства. На нем производится подключение контуров и других элементов теплоснабжения помещения, монтируется дополнительное оборудование.

Шкаф для коллектора теплого пола подсоединяют с учетом увеличения пола на точку толщины его слоев.

Закрепив его проводят вводную горячую воду и возвратную. Подающая труба служит для поставки горячего носителя от общего центрального отопления. Возвратная отвечает за отвод остывшей воды в нагревательном устройстве, там она вновь подогревается.

Техника крепления

Каждая из разновидностей коллекторного шкафа имеет свои нюансы крепления, о которых стоит помнить при их установке.

Встраиваемый

Если углубление произведено при строительстве, затруднений с установкой не будет. Планируя теплый пол и выполняя монтаж шкафа осуществляют следующие действия:

• подбор места для коллектора, который собирается не ниже высоты пола, поскольку возможны проблемы с подачей тепла;
• намечают разметку стены для коллекций труб;
• штроборезом производят отверстия для шкафа, трубопровода;
• в нишу стены фиксируют конструкцию, сцепляют анкерами по сторонам короба;
• размещают коллектор, скрепляют контуры и подачу тепла;
• просвет между шкафом, стеной замазывают раствором, затем шпаклюют.

Наружный

Монтаж выполняется немного легче:

• подбирают место для конструкции;
• располагают короб;
• выравнивают по начерченным меткам;
• просверливают перфоратором дыры для анкеров, свинчивают короб шурупами;
• ставят коллектор, подключают контуры;
• стена остается такой же – облицовка не трогается.

Монтаж шкафчиков устанавливается быстро. Углубление не задерживает процесс крепления. После подсоединения не появится проблем с регулировкой системы и водопровода.

Размеры конструкций и популярные производители

Лучшими производителями являются:

• российская компания Grota производит устройства по выгодным ценам от 1466-3454 р;
• итальянская компания Valtec предлагает шкафы в стоимости от 1600-4600 р;
• российская компания Wester изготавливает конструкции по 1523-3588 р.

Шкаф коллекторный встраиваемый имеет размеры, представленные в таблице.

Обозначение	Размеры	Производители	Цена
ШВ-1	670×125×494	Grota	1614.00
ШВ-1	648-711×120-180×450	Wester	1713.00
ШВ-2	670×124×594	Grota	1789.00
ШВ-2	648-711×120-180×550	Wester	1900.00
ШВ-3	670×125×744	Grota	2108.00
ШВ-3	648-711×120-180×700	Wester	2236.00
ШВ-4	670×125×894	Grota	2445.00
ШВ-4	648-711×120-180×850	Wester	2596.00
ШВ-5	670×125×1044	Grota	2963. 00
ШВ-5	648-711×120-180×1000	Wester	3144.00
ШВ-6	670×125×1194	Grota	3207.00
ШВ-6	648-711×120-180×1150	Wester	3403.00
ШВ-7	670×125×1344	Grota	3981.00

Шкаф коллекторный наружный имеет размеры, которые представлены в таблице.

Обозначение	Размеры	Производители	Цена
ШН-1	651-691×120×454	Grota	1466.00
ШН-1	652-715×118×450	Wester	1523.00
ШН-2	651-691×120×554	Grota	1558.00
ШН-2	652-715×118×550	Wester	1618. 00
ШН-3	651-691×120×704	Grota	1846.00
ШН-3	652-715×118×697	Wester	1919.00
ШН-4	651-691×120×854	Grota	2327.00
ШН-4	652-715×118×848	Wester	2325.00
ШН-5	651-691×120×1004	Grota	2507.00
ШН-5	652-715×118×998	Wester	2603.00
ШН-6	651-691×120×1154	Grota	2878.00
ШН-6	652-715×118×1147	Wester	2990.00
ШН-7	651-691×120×1304	Grota	3454.00
Шн-7	652-715×118×1300	Wester	3588. 00

По окончании установки накладной конструкции, регулировки и веток, необходимо сделать пробный запуск, нагрев системы для обнаружения недоделок или неисправностей. Кроме этого, следует спровоцировать рабочее давление в устройстве где-то на 25 процентов преувеличивающее давление при непринужденной эксплуатации, и хорошо рассмотреть герметичность стыков.

Видео

8 800 222-88-39 (звонок по России бесплатный!)

Наши специалисты ответят на любой Ваш вопрос!

Сначала получаете товар, потом оплачиваете

Оплата товара после получения

Тёплый пол

Форма заявки

Товарный знак

ООО «ГорМакс» обладает правами на наименование ГорМакс® и его изображение (воспроизведение), любое использование данного наименования или любых словосочетаний с ним возможно только с письменного согласия правообладателя. За несанкционированное использование указанного товарного знака предусмотрена гражданская, административная или уголовная ответственность в соответствии с действующим законодательством.

Коллекторный шкаф — специальное оборудование, которое упрощает устройство обогрева и водоснабжения дома.

Современный подход к одному коллекторному шкафу облегчает организацию отопительной конструкции жилого помещения.

Функции коллекторного шкафа

Коллекторный шкаф — место совокупности отопительного оборудования и водоснабжения. Единственной его функцией является скрытие разных труб, смесителей, вентилей кнопок и так далее.

Сам шкаф — место, в которое помещается оборудование, отвечающее за подачу воды в доме и за её нагрев.

Кроме труб, к шкафу присоединяются и насосы, регулирующие, например, тёплый пол. Коллектор часто устанавливается так, чтобы регулировать температуру и полы можно в каждой комнате по-разному, сделав в одной, например, «саванну», а в другой «Антарктиду».

Справка. Цена и разницы температур у коллекторов отличаются фирмой поставщика и материалом изготовления.

Плюсы установки коллекторного оборудования:

1. Одним из самых важных плюсов коллекторного устройства считается его простота в сооружении. Чтобы установить шкафчик от мастера, не требуется глубоких познаний или наличие квалификации для того, чтобы разбираться в тонкостях электрики, механики или в техническом ремесле. Установить коллекторное оборудование может любой желающий, что снижает его цену в глазах других сложных механизмов отопительного оборудования и водоснабжения.
2. Многие технологии, составляющие полный набор коллекторного шкафа, позволяют переносить воду и нагревать её максимально быстро. Например, циркуляционный насос через трубы с максимальной КПД способен донести тепло до обогревающих радиаторов. Из-за этого время нагрева или охлаждения увеличено.
3. К преимуществам коллекторного оборудования при максимальном КПД относят минимальные затраты топлива для обогрева. Это помогает хозяину шкафчика экономить на приобретении жидкости для терморегуляции (топлива).

Фото 1. Коллекторный шкаф для отопительной системы. К нему подключается контур подачи и обратки.

1. Благодаря контролю устройств обогрева в одном месте коллекторное оборудование легко ремонтируется, ведь отключать компоненты конструкции теплового баланса можно по отдельности.
2. Эстетичный вид. Из-за компактности коллекторного шкафа его можно встроить в стену. Трубы и насосы будут скрыты от глаз посторонних, закрывая обзор бытовых вещей квартиры или дома.
3. К особенным преимуществам относится способность прогревать помещение только с помощью полов с подогревом. Для жителей Российской Федерации это довольно весомый плюс в связи с ранним наступлением холодов и работой ЖКХ по включению отопления в том или ином регионе.

Устройство ящика под отопительный коллектор

1. Циркуляционный насос

Это одна из основных частей коллекторного шкафа. Он позволяет обеспечить движение воды или другой жидкости (топлива) по трубам устройства. Циркуляционный насос позволяет регулировать и доставлять в точном количестве необходимую для нагрева жидкость в комнату или бытовой отсек.

Благодаря обыкновенной физике работа механизма не зависит от высоты здания и количества комнат, в которых проведено подключённое устройство отопления, поэтому для усадьбы и поместья актуально использование среднего по мощности насоса.

Фото 2. Коллекторный шкаф с циркуляционным насосом. Для работы прибора необходимо обеспечить доступ к электросети.

Оборудование, поддерживающее определённую, заданную температуру в комнатах.

1. Манометр

1. Расходомер

Агрегат, который регулирует и контролирует расход теплоносителя по трубам. С помощью этого прибора задаётся и распределяется количество горячей и холодной воды в трубах для смешивания чтобы для смешения получить желаемую температуру в комнате.

После выключения теплового оборудования использованная вода регулируется расходомером для дальнейшей эксплуатации. Горячая вода тратится быстрее холодной, но она не испаряется, позволяя использовать её не один раз.

1. Воздушный клапан

При отключении конструкции отопления вода уходит, оставляя трубы пустыми. На месте этого опустошения не образуется вакуум, но остаётся воздух, который при включении устройства обогрева необходимо куда-то деть. Тут на помощь приходит воздушный клапан. Он позволяет воздуху не смешиваться с водой в больших количествах, останавливая этот процесс для меньшего испарения воды и сохранения её объёма.

Существует 2 вида коллекторных шкафов:

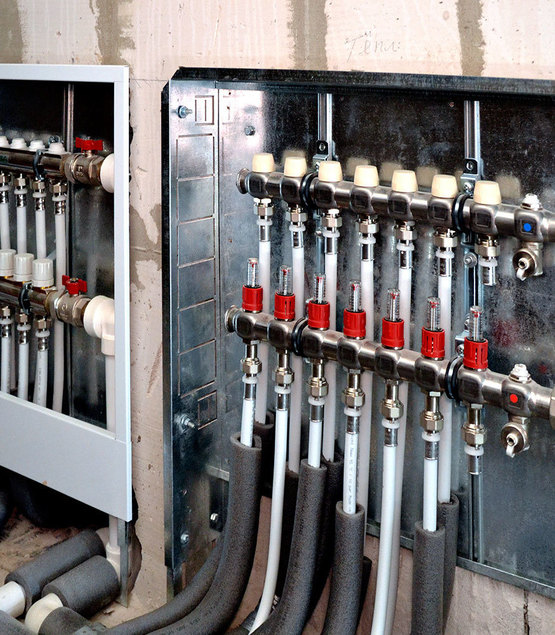

Фото 3. Коллекторный шкаф внутреннего типа. Он вмонтирован в стену жилого помещения.

Первые монтируются на стену и заметны невооружённым глазом. Обычно это большие блоки 2 метра на метр, но ширина и высота сооружений варьируется от количества необходимых насосов, которые будут доставлять воду или другую жидкость по трубам в комнаты. Установка открытых или внешних коллекторных шкафов имела тенденцию быть в старых зданиях, в «хрущёвках», где было невозможно внедрение шкафчика в стену или в пол.

Вторая ориентируется больше на новостройки или дома 2000 годов, когда внедрение определённых материалов в стены стало общедоступно и не угрожало обвалом несущих конструкций. Внутренние коллекторные шкафы имеют незаметную проводку и подключения к трубам и к насосу в стене или под полом, увеличивая свои эстетические преимущества перед заказчиком.

Монтаж внутренних и внешних шкафчиков по пунктам

Для начала необходимо соединить трубку для выхода и входа воды с распределительным узлом. Тщательно проверить, чтобы между ними не осталось ни малейшего места выхода воды, иначе конструкция протечёт, и будет подлежать немедленному ремонту.

1. После создания конструкции в похожую на заглавную букву I английского алфавита нужно соединить оборудование с обогревательным контуром, который представляет собой схему труб-веток для обогрева пола или труб до самой батареи.

1. После соединения частей идёт подключение деталей самого коллекторного шкафчика: циркуляционный насос, термостат, манометр, расходомер и воздушный клапан.
2. Далее необходимо прикрепить побочные предметы, (сливной кран и трехходовой смеситель). Приборы помогают полностью контролировать процесс обогрева или охлаждения помещений.
3. На этом монтаж заканчивается, остаётся прикрепить шкаф на удобный участок или поместить внутрь стены.

Где расположить для правильного контроля системы

Наиболее подходящее расположение прибора — место с кафельными полами. Это обуславливается старением комплектующих частей, приводящих конструкцию к течке, потому что контакты, как бы сильно они ни были прикручены, начинают отходить друг от друга, образуя течь. Поэтому помещать шкаф в гардеробную или в жилую комнату — неудачный вариант для долговременной эксплуатации.

Внимание! Во время неизбежного ремонта этого устройства придётся ненадолго переехать из комнаты проживания и поменять паркет.

Одним из наилучших мест для расположения является кухня или коридор. В последнем варианте течь будет обнаружена сразу же, а, например, включение тёплого пола можно сделать после входа в квартиру, так, что, разувшись, почувствуется уют тёплого помещения.

Размеры шкафов для коллекторов отопления

Объём шкафа имеет большой размах в сантиметрах, который зависит только от количества необходимых регуляторов отопления.

Ширина коллекторных приборов колеблется от 494 до 1344 мм, но высота и глубина задаётся индивидуально заказчиком, который регулирует саму конструкцию отопления и вид шкафчика (внутренний или внешний).

Комплектующие

Маленькие детали, помогающие оптимизировать и улучшить работу отопительного оборудования:

• пробки;
• сдвоенные ниппели;
• фитинг для пластиковой трубы;
• тупиковый байпас;
• тройник с термометром;
• сервопривод;
• настроечный клапан;
• регулировочный клапан;
• запорный клапан;
• кронштейны;
• краны.

Полезное видео

Посмотрите видео, в котором рассказывается, как правильно выполнить установку коллекторного шкафа для теплого пола.

Российские компании, выпускающие коллекторное оборудование

1. «GROTA»

Самая популярная по своей продукции компания, держащаяся на рынке востребованной уже 20 лет. Её высокие рейтинги говорят о качественной и долгосрочной работе оборудования у владельцев.

Фото 4. Коллекторный шкаф от производителя Grota. Изделие закрывается на замок при помощи ключа.

Одни из лучших встроенных коллекторных шкафчиков можно найти у фирмы «ТЕСЕ». Не отставая от своих прямых конкурентов «GROTA», компания быстро набрала обороты. Существует на техническом рынке более 15 лет, с блеском продавая кучи встраиваемых коллекторных оборудований, которые также долго служат своим обладателям.

Разницы между «ТЕСЕ» и «GROTA» практически не существует, поэтому выбрать коллектор можно лишь опираясь на цену, качество у этих компаний примерно одинаковое и ничем не отличается.

1. ПАО «МОССТРОЙПЛАСТМАСС»

Менее известный, но хороший поставщик коллекторов. На протяжении 7 лет успешно занимается деятельностью по выпуску оборудования, поэтому по популярности уступает конкурентам. Однако, несмотря на это «МОССТРОЙПЛАСТМАСС» имеет хорошее качество, чем славятся другие компании по обогревательному оборудованию. Кроме того, предприятие радует ценами, которые немного снижены по сравнению с остальными компаниями.

Оборудование для отопления дома. Монтаж.

• Оборудование для отопления
→
• Каталог
→
• Водяной теплый пол
→
• Коллекторные шкафы отопления

Коллекторный шкаф применим в качестве монтажа в нем коллекторов систем отопления и водоснабжения, расхода тепловой энергии, приборов учета горячей и холодной воды, и кроме этого, разнообразного электрооборудования либо запорной арматуры.

Коллекторные шкафы бывают двух типов, а именно: встроенные и наружные. Кроме этого, боковины шкафов коллекторных регулируются по глубине. Именно это и позволяет монтировать шкаф коллекторный в стены любого состава, а также различной толщины.

Как правило, шкафы коллекторные изготавливают из стального листа, имеющего полимерное покрытие, что создает превосходную защиту от коррозии. Стандартным цветом для шкафов является белый. Позвольте предложить вам широкую линейку шкафов коллекторных от разных производителей, любых размеров и комплектаций.





Характеристики коллекторных шкафов

Наименование	Размер, мм (Высота х Длина х Глубина)	Описание	Ед. изм.	Цена, ЕВРО с НДС
Встраиваемый коллекторный шкаф (Украина)	700х430х120	Коллекторные шкафы, встраиваемый	шт	35
Встраиваемый коллекторный шкаф (Украина)	700х560х120		шт	38
Встраиваемый коллекторный шкаф (Украина)	700х710х120		шт	42
Встраиваемый коллекторный шкаф (Украина)	675х795х120		шт	48
Встраиваемый коллекторный шкаф (Украина)	675x965x120		шт	55
Наружный коллекторный шкаф (Украина)	600х420х120	Коллекторные шкафы, наружные	шт	39
Наружный коллекторный шкаф (Украина)	600х550х120		шт	46
Наружный коллекторный шкаф (Украина)	600х700х120		шт	51
Наружный коллекторный шкаф (Украина)	600х780х120		шт	56
Наружный коллекторный шкаф (Украина)	600х950х120		шт	63
Шкаф встраеваемый под плитку KAN-therm	450х350х110	Шкаф встраеваемый под плитку	шт	46
Шкаф встраеваемый под плитку KAN-therm	450х450х110		шт	47
Шкаф встраеваемый под плитку KAN-therm	450х580х110		шт	51
Шкаф встраеваемый под плитку KAN-therm	450х780х110		шт	57
Шкаф встраеваемый под плитку KAN-therm	450х930х110		шт	64
Шкаф встраеваемый KAN-therm	660х780х110	Шкаф встраеваемый KAN-therm	шт	59
Шкаф встраеваемый KAN-therm	660х780х110		шт	62
Шкаф встраеваемый KAN-therm	680х350х110		шт	51
Шкаф встраеваемый KAN-therm	680х450х110		шт	56
Шкаф встраеваемый KAN-therm	680х580х110		шт	63
Шкаф встраеваемый KAN-therm	680х780х110		шт	71
Шкаф встраеваемый KAN-therm	680х930х110		шт	74
Шкаф встраеваемый KAN-therm	710х580х140		шт	79
Шкаф встраеваемый KAN-therm	710х780х140		шт	92
Шкаф встраеваемый KAN-therm	710х930х140		шт	96
Шкаф наружный KAN-therm	585х350х110	Шкаф наружный KAN-therm	шт	41
Шкаф наружный KAN-therm	585х450х110		шт	46
Шкаф наружный KAN-therm	585х550х110		шт	50
Шкаф наружный KAN-therm	585х650х110		шт	60
Шкаф наружный KAN-therm	585х800х110		шт	65
Шкаф наружный KAN-therm	630х350х110		шт	49
Шкаф наружный KAN-therm	630х450х110		шт	54
Шкаф наружный KAN-therm	630х550х110		шт	58
Шкаф наружный KAN-therm	630х650х110		шт	69
Шкаф наружный KAN-therm	630х800х110		шт	74
Шкаф наружный KAN-therm	710х780х140		шт	89
Шкаф наружный KAN-therm	710х930х140		шт	101
Шкаф наружный SWNU KAN-therm	630х580х140	Шкаф наружный SWNU KAN-therm	шт	61
Шкаф наружный SWNU KAN-therm	630х780х140		шт	72
Шкаф наружный SWNU KAN-therm	630х930х140		шт	79
Встраиваемый коллекторный шкаф FAR (Италия)	450х400х110	Встраиваемый коллекторный шкаф с регулируемой глубиной от 110 до 150 мм	шт	129
Встраиваемый коллекторный шкаф FAR (Италия)	450х600х110		шт	143
Встраиваемый коллекторный шкаф FAR (Италия)	450х800х110		шт	160
Встраиваемый коллекторный шкаф FAR (Италия)	450х1000х110		шт	182
Встраиваемый коллекторный шкаф FAR (Италия)	450х1200х110		шт	211
Встраиваемый коллекторный шкаф на ножках FAR (Италия)	480х400х120	Встраиваемый коллекторный шкаф на ножках с регулируемой глубиной от 120 до 170 мм	шт	147
Встраиваемый коллекторный шкаф на ножках FAR (Италия)	480х600х120		шт	166
Встраиваемый коллекторный шкаф на ножках FAR (Италия)	480х800х120		шт	191
Встраиваемый коллекторный шкаф на ножках FAR (Италия)	480х1000х120		шт	210
Встраиваемый коллекторный шкаф на ножках FAR (Италия)	480х1200х120		шт	234



Категория: водяной теплый пол

Коллекторный шкаф, разновидности, сфера применения, монтаж

0
23455

Монтаж покрытия для водяного пола берет свое начало со стен, где подготавливается место для размещения коллектора. Первым делом в поверхности стены производится углубление, где планируется расположить коллекторный шкаф для устройства. Он создает удобное подсоединение систем и практичность использования. Устанавливают его зачастую в котельных или комнатах, где расположен сам теплый пол.

Назначение и основные элементы

Коллекторный шкаф для теплого пола спрячет коллектор от лишнего взора. Здесь производится соединение согревательных труб и других элементов теплоснабжения. Кроме этого, там расположены приспособления для регулирования.

Подсоединив шкаф, устанавливают трубу подачи и возврата. Подающая труба обеспечивает горячий теплоноситель, поступающий прямо с котла. А возвратная накапливает воду, отдавшую тепло во время обогревания. Она возвращается обратно к котлу и снова начинается подогрев.

Регулярное перемещение воды снабжается предназначенным насосом. В установленном шкафу на каждый трубопровод приспосабливают запорный вентиль. Когда появляется ситуация, что необходимо извлечь из системы несколько элементов (вследствие ремонта либо по причине экономии), обогрев на оставшиеся части дома не влияет. Одно только следует произвести – перекрыть оба крана.

Стыкование пластикового трубопровода и стального вентиля выполняется посредством специальной компрессионной детали – фитинга.

Коллекторные шкафы – металлические устройства, в середине которых размещается прибор механизма пола и водоснабжения. Основной целью коллектора является самостоятельное управление циркуляции теплоносителя, а также способен предоставлять полу необходимую температуру.

Главными деталями шкафчика считаются:

• корпус – короб, состоящий из нержавеющего металла либо крепкого пластика; попадаются модели с отсутствием задней стенки или одной какой-то ее стороны; на боковых сторонах конструкции и нижней ее панели имеются щели для подведения труб;
• механизм крепежей – система обуславливается тем, как будет располагаться конструкция – на поверхности или в центре стены; зачастую для крепежа применяются распорки или анкера; в определенных конструкциях внутри зафиксированы кронштейны и разводные зажимы;
• дверца – оберегает вместительное шкафа от нарушений и запрещенного проникновения; закрепляется петлями, оснащается замком или защелкой; многие модели можно приобрести в белом, бежевом тоне, но при желании возможно найти и иные цвета.

Данное сооружение вполне можно изготовить собственноручно. Но, стоимость многих устройств не слишком высока, поэтому лучше не заморачиваться и приобрести его в магазине.

Особенности и преимущества

Коллекторный шкаф представляет собой закрытую металлическую конструкцию со съемной или стационарной дверцей, используемую для размещения узла соединения отопительных труб (включая подающую и обратную магистрали), приборов контроля, запорной и регулирующей арматуры. Такие устройства имеют привлекательный внешний вид, успешно скрывают и защищают все внутреннее содержимое. Помимо отопительного оборудования в изделии могут размещаться счетчики, контролирующие водоснабжение или работу других сантехнических или электрических приборов.

Коллекторные шкафы монтируют в непосредственной близости от пола. Их устанавливают строго вертикально. Поднимать распределительный узел выше 70 см от напольного покрытия не рекомендуется, чем ближе он будет к уровню труб в стяжке, тем эффективнее сработает система. Как правило, конструкцию размещают в ближайшем помещении к котлу отопления, на незаметном участке. При отсутствии отдельной комнаты или необходимости скрытия внутри нескольких коллекторных узлов шкаф устанавливают посередине помещения. При монтаже учитывается уровень поднятия уровня пола по окончании всех отопительных и отделочных работ.

Вне зависимости от места расположения шкафа доступ к дверце с внутренним наполнением остается свободным.

В стандартном исполнении коллекторный шкаф состоит из:

• прочного пластикового или металлического каркаса с прорезями для подвода коммуникаций;
• системы крепежей для надежной фиксации корпуса внутри ниши или на стенке;
• дверцы с внутренним замком или защелкой, защищающей систему от детей или несанкционированного доступа.

Как правильно выбрать инструментальный шкаф, советы
Преимущества использования коллекторных конструкций в сравнении с открытой разводкой очевидны: все нужные приборы размещаются в одной точке без ущерба для интерьера, защищаются от внешних воздействий, доступны для осмотра или ремонта. Водяное отопление при такой схеме остается безопасным и функционирующем в обычном режиме. Монтаж распределителя в нужной точке позволяет существенно сократить расход труб водяного пола.

Преимущества

Коллекторный шкаф для отопления обладает следующими особенностями:

• применение распределительной накладной конструкции позволяет заметно уменьшить число труб, требуемых для подсоединения теплого пола; их не нужно протягивать от нагревателя, ведь коллектор возможно поместить в той же комнате;
• кроме установки коллектора, этот шкаф может служить и для водоснабжения, в нем размещается средство учета воды;
• механизм шкафа доставляет максимально удобный доступ к направляющей системе для произведения ремонтных работ и модернизации;
• и самое главное – безопасность, дверь под ключ сможет оградить сооружение от детей, а они в свою очередь, не получат ожог.

Помимо этого, аккуратно покрашенная дверца смотрится намного красивее, чем установленная на стене связка труб, вентилей.

Разновидности

Коллекторные шкафы бывают 2 типов:

• встраиваемые устройства — размещаются в нишу, сделанную в толщине стены либо спрятанную под облицовку из гипсокартона либо вагонки. Обычно, у этих моделей боковые стороны не красятся, поскольку на них находятся выводные и крепежные пролеты. Обычно углубленность устройства составляет 120 мм, ширина обладает 465-1900 мм, а высота почти 650 мм. Для упрощения обозначения на нише и с целью расположения различного размера коллектора в шкафу, определенные встраиваемые приспособления оснащаются выдвигаемыми ножками. Применяя эту опцию, возможно поднять высоту конструкции до 100 мм;
• шкаф коллекторный наружный — такие модели наиболее просты в размещении, так как крепятся на поверхность стены. По бокам, сооружение покрывается специальным стойким к коррозии средством или краской из порошка. Выводные щели первоначально застилаются легко снимаемыми металлическими накладками. Настенный шкаф коллекторный наружный имеет размеры почти идентичные параметрам встраиваемых конструкций. Выполнимость корректировки по высоте при помощи выездных ножек тоже существует.

Встроенные шкафы пользуются наибольшим спросом, ведь они малозаметны, не омрачают внешний облик помещения, удобны в использовании. Шкафы выкрашены белым тоном, у встроенных оформляется лишь лицевая панель. На двери ставят крепкие замки с целью несанкционированного проникновения к системе.

Встраиваемый

Наружный

Советы по расположению короба

В помещении подбирают место для установления шкафа, и для коллекций труб напольного перекрытия, они должны иметь примерно одинаковую длину – 70 см. Коллектор скрывают в шкафу, который обладает металлическим коробом (или из крепкого пластика), его прикрепляют к стене в углубление. В середине имеются вертикальные планки, устанавливающие по ширине главного устройства. На нем производится подключение контуров и других элементов теплоснабжения помещения, монтируется дополнительное оборудование.

Шкаф для коллектора теплого пола подсоединяют с учетом увеличения пола на точку толщины его слоев.

Закрепив его проводят вводную горячую воду и возвратную. Подающая труба служит для поставки горячего носителя от общего центрального отопления. Возвратная отвечает за отвод остывшей воды в нагревательном устройстве, там она вновь подогревается.

Необходимость коллекторного шкафа

Шкаф для коллектора теплого пола нужен, чтобы спрятать от посторонних глаз сам коллектор. Там происходит стыкование нагревательных труб и прочих деталей теплоснабжения. Также здесь установлены устройства для регулирования.

После монтажа короба в него запускают трубы подачи, возврата. Вводная труба поставляет горячий теплоноситель, который подают от котла. Возвратная собирает воду, отдавшую свое тепло в процессе отопления нагревательной системе. Она возвращается к котлу, где опять нагревается. Так происходит циркуляция в отопительной системе.

Постоянное движение теплоносителя обеспечивается циркуляционным насосом. В коллекторном шкафу на каждую трубу ставят запорный кран. Если возникает ситуация, когда надо убрать из общей системы теплоснабжения пару помещений, обогрев остальных территорий не страдает. Единственное, что следует сделать – перекрыть два крана.

Соединение пластикового трубопровода, вентилей из металла проводится при помощи специальной компрессионной части – фитинга.

Техника крепления

Каждая из разновидностей коллекторного шкафа имеет свои нюансы крепления, о которых стоит помнить при их установке.

Встраиваемый

Если углубление произведено при строительстве, затруднений с установкой не будет. Планируя теплый пол и выполняя монтаж шкафа осуществляют следующие действия:

• подбор места для коллектора, который собирается не ниже высоты пола, поскольку возможны проблемы с подачей тепла;
• намечают разметку стены для коллекций труб;
• штроборезом производят отверстия для шкафа, трубопровода;
• в нишу стены фиксируют конструкцию, сцепляют анкерами по сторонам короба;
• размещают коллектор, скрепляют контуры и подачу тепла;
• просвет между шкафом, стеной замазывают раствором, затем шпаклюют.

Подготовка места установки

Монтаж

Наружный

Монтаж выполняется немного легче:

• подбирают место для конструкции;
• располагают короб;
• выравнивают по начерченным меткам;
• просверливают перфоратором дыры для анкеров, свинчивают короб шурупами;
• ставят коллектор, подключают контуры;
• стена остается такой же – облицовка не трогается.

Монтаж шкафчиков устанавливается быстро. Углубление не задерживает процесс крепления. После подсоединения не появится проблем с регулировкой системы и водопровода.

Нюансы монтажа

При выборе точного места размещения коллекторного шкафа стоит посоветоваться с профессионалами. Ошибки на этом этапе чреваты перерасходом труб или отклонением показателей давления в системе отопления от оптимального значения. Лучшие результаты достигаются при установке шкафа в средней точке помещения, у поверхности пола. Особые требования выдвигаются к ровности рабочего основания. Удерживающие коллекторный шкаф конструкции не должны иметь перекосов по уровню.

Схема крепления зависит от типа шкафа. Встраиваемые модели устанавливаются после разметки и прокладки штроб с обязательной фиксацией анкеров на внешних сторонах короба. После монтажа коллектора окончательно замыкается отопительный контур и проверяется его герметичность. При отсутствии протечек или падений давления возможные просветы между шкафом и стенами замазываются раствором или шпаклюются.

Функциональные особенности лабораторного сушильного шкафа

Настенные разновидности монтируются в разы проще. На стенах отмечаются точки крепления анкеров, короб шкафа фиксируется шурупами. По аналогии со встраиваемыми моделями пробный запуск отопления становится возможным после окончания монтажа. Вне зависимости от выбранного вида конструкции при размещении коллектора внутри шкафа следует помнить о необходимости обеспечения максимальной герметичности соединений, защите приборов контроля. Избежать ошибок помогает подробная схема монтажа, составляемая заранее с учетом габаритов, особенностей шкафа и мест размещения коммуникаций.

Подготовить место крепления согласно схеме

Установить шкаф, подключить систему отопления и проверить ее, замазать возможные просветы между стеной и шкафом

Размеры конструкций и популярные производители

Лучшими производителями являются:

• российская компания Grota производит устройства по выгодным ценам от 1466-3454 р;
• итальянская компания Valtec предлагает шкафы в стоимости от 1600-4600 р;
• российская компания Wester изготавливает конструкции по 1523-3588 р.

Шкаф коллекторный встраиваемый имеет размеры, представленные в таблице.

Обозначение	Размеры	Производители	Цена
ШВ-1	670×125×494	Grota	1614.00
ШВ-1	648-711×120-180×450	Wester	1713.00
ШВ-2	670×124×594	Grota	1789.00
ШВ-2	648-711×120-180×550	Wester	1900.00
ШВ-3	670×125×744	Grota	2108. 00
ШВ-3	648-711×120-180×700	Wester	2236.00
ШВ-4	670×125×894	Grota	2445.00
ШВ-4	648-711×120-180×850	Wester	2596.00
ШВ-5	670×125×1044	Grota	2963.00
ШВ-5	648-711×120-180×1000	Wester	3144.00
ШВ-6	670×125×1194	Grota	3207.00
ШВ-6	648-711×120-180×1150	Wester	3403.00
ШВ-7	670×125×1344	Grota	3981.00

Шкаф коллекторный наружный имеет размеры, которые представлены в таблице.

Обозначение	Размеры	Производители	Цена
ШН-1	651-691×120×454	Grota	1466.00
ШН-1	652-715×118×450	Wester	1523.00
ШН-2	651-691×120×554	Grota	1558. 00
ШН-2	652-715×118×550	Wester	1618.00
ШН-3	651-691×120×704	Grota	1846.00
ШН-3	652-715×118×697	Wester	1919.00
ШН-4	651-691×120×854	Grota	2327.00
ШН-4	652-715×118×848	Wester	2325.00
ШН-5	651-691×120×1004	Grota	2507.00
ШН-5	652-715×118×998	Wester	2603.00
ШН-6	651-691×120×1154	Grota	2878.00
ШН-6	652-715×118×1147	Wester	2990.00
ШН-7	651-691×120×1304	Grota	3454.00
Шн-7	652-715×118×1300	Wester	3588.00

По окончании установки накладной конструкции, регулировки и веток, необходимо сделать пробный запуск, нагрев системы для обнаружения недоделок или неисправностей. Кроме этого, следует спровоцировать рабочее давление в устройстве где-то на 25 процентов преувеличивающее давление при непринужденной эксплуатации, и хорошо рассмотреть герметичность стыков.

Коллекторные коробки — Вт

Коллекторные коробки — Вт

Особенности

• Высота ящика над полом регулируется
• Дверца с замком защищает коллекторы
• может использоваться для настенных или потолочных коллекторных систем
• Дверь и рама с порошковым покрытием

• Литература

  • Брошюра — Коллекторы из нержавеющей стали
  • Рекламный проспект — Коллекторы из нержавеющей стали
  • Схема — коллектор RadiantPEX — модели сжатия
  • Схема — коллектор RadiantPEX — модели SlideLock
  • Схема — коллекторы из нержавеющей стали
  • Спецификация — RadiantPEX Plus — коллектор
  • Спецификация — коллекторы из нержавеющей стали
  • Спецификация — Коллекторы из нержавеющей стали — Байпас
  Рабочий лист
  • Вт радиационной зоны
  • Письменные спецификации — RadiantPEX и RadiantPEX Plus
  • Письменные спецификации — катушки RadiantPEX-AL

Выберите модель

Выберите параметры ниже, чтобы определить UPC, код заказа и ремонтный комплект для конкретных коллекторных коробок

Посмотреть все модели

{{# каждое значение}}

{{Отображаемое значение}}

{{/каждый}}

{{/каждый}}

{{/если}}

{{Имя}}

{{#if Upc}}

СКП: {{UPC}}

{{/если}} {{#if код заказа}}

Код заказа: {{Код заказа}}

{{/если}} {{#если Описание}}

{{Описание}}

{{/если}}

{{#if Ремкомплекты}}

Комплекты

{{#каждый ремонтный комплект}}

{{#если URL-адрес изображения}} {{еще}} {{/если}}

{{Имя}}

{{#if Upc}}

СКП: {{UPC}}

{{/если}} {{#if код заказа}}

Код заказа: {{Код заказа}}

{{/если}} {{#если Описание}}

{{Описание}}

{{/если}} {{#если функции}}

{{#каждая функция}}
• {{это}}
{{/каждый}}

{{/если}}

{{/каждый}}

{{/если}}

{{/каждый}}

результатов не найдено

Загрузи больше

Найти торгового представителя

Найти оптовика/дистрибьютора

Поделитесь этим продуктом

Создайте свою спецификацию менее чем за 5 минут

Узнать больше

Информация об утверждении/сертификации

Информацию об утверждении для конкретного продукта см. в листе технических характеристик продукта или обратитесь к представителю Watts. Для получения общей информации о любых партнерах по сертификации, указанных в спецификации, посетите веб-сайты наших партнеров по сертификации:

АССЭ	CSA	Сертификаты FM	НСФ
UL	УЛК	УСК	WQA

объектов BIM — Скачать бесплатно! Коллекторный шкаф UFH 1050

lk/products/04feb45e-9c1c-459c-9ecb-e53eb4c0a74d

Наличие в регионе

0

-95

LK Коллекторный шкаф UNI 550 XL

Видеоинструкция по монтажу своими руками, фото

0
18541

Монтаж водяного напольного покрытия начинается со стен, где подготовлено место для коллектора. В первую очередь в поверхности стены делается углубление, где планируется разместить коллекторный шкаф для устройства. Это создает удобное подключение системы и практичность использования. Его часто устанавливают в котельных или помещениях, где находится сам теплый пол.

общая информация

Практически любую систему отопления невозможно представить без распределительного шкафа отопления. Его установка решает сразу несколько проблем.

По сравнению с обвязкой своими руками разводка коллектора намного эффективнее и практичнее, а в специальном шкафу выглядит очень эстетично. Коллекторный шкаф для отопления может вместить как счетчик, так и электрооборудование.

Вот некоторые доводы в пользу того, что электрошкаф незаменим:

• в нем можно спрятать от глаз сам коллектор;
• осуществляется соединение труб системы теплого пола со всей системой теплоснабжения;
• это место для установки других соединений и измерительных приборов.

Шкаф коллекторный для теплого пола предназначен для скрытия и защиты дорогостоящих инженерных узлов от вмешательства извне.

Коллектор в шкафу

Элементы системы

После подключения шкафа монтируются подающая и обратная трубы. Горячая вода течет от котла по контуру подачи. Охлажденная при нагреве жидкость возвращается к источнику нагрева.

Циркуляция охлаждающей жидкости осуществляется за счет насоса. В шкафу на каждом трубопроводе установлена ​​запорная арматура. При необходимости убрать из системы несколько элементов (на время ремонтных работ или если хотите сэкономить), это не повлияет на отопление в остальной части дома. Вам просто нужно отключить два крана.

Компрессионные фитинги помогут, если нужно соединить пластиковую трубу и металлический вентиль.

Основные компоненты шкафа:

1. Корпус представляет собой коробку, которая состоит из нержавеющей стали или прочного пластика.
2. Система крепления (зависит от того, как будет располагаться конструкция, на поверхности или в середине стены).
3. Часто в качестве крепежа используются распорки или анкеры. Некоторые шкафы имеют кронштейны и регулируемые зажимы.
4. Функция двери заключается в защите содержимого от ненужного внешнего вмешательства. Крепится на петли, имеет замок или защелку. Популярные цвета оформления – белый, бежевый, реже другие оттенки.

Коллекторный шкаф не сложно сделать своими руками. Однако в специализированных магазинах стоит не так дорого, чтобы тратить время на его создание.

Подробнее о коллекторе для теплого пола можно узнать здесь.

Что такое коллекторные системы для теплого пола

Система теплого пола состоит из множества контуров – труб, по которым протекает теплоноситель. При этом его температура редко превышает 35-40 градусов по Цельсию. Технически в таком режиме способны работать только конденсационные газовые котлы. А вот для коллекторных теплых полов такие котлы используются редко.

Стандартный котел нагревает теплоноситель до 70–90 градусов Цельсия. Такая высокая температура не подходит для теплых полов. Для того чтобы в эту систему поступал теплоноситель подходящей температуры, используется коллектор. Принцип его работы прост: в коллекторе смешиваются два потока воды – охлажденный обратный и горячий от подачи, поступающей из котла. В результате достигается необходимый уровень температуры теплоносителя.

Для создания одинаковой температуры для всех контуров теплого пола сначала теплоноситель поступает в коллекторную гребенку. Основная часть охлажденной воды подается насосом в котел отопления, но некоторое количество обратки подается в систему смешения и служит для охлаждения нагретого в котле теплоносителя. На самом деле эти устройства (обратка и подающая гребенка) называются коллектором теплого пола. Гребни не всегда оснащены смесительным узлом.

Идеальная система коллекторного пола состоит из контуров одинаковой длины, и коллектор получает воду одинаковой степени нагрева. Так достигается определенный баланс и равновесие температуры теплоносителя в системе. Но такой вариант разводки практически не встречается, ведь помещения в квартирах и домах разные по геометрии и площади, а значит, и длина трубопровода в системе теплого пола будет неодинаковой. Соответственно, на более длинных участках увеличиваются потери тепла и температура обратки будет ниже.

Разность температур между потоками компенсируется установкой расходомеров на подающем коллекторе, а на обратном коллекторе специальными вентилями, позволяющими регулировать расход теплоносителя. Расходомеры – это устройство, информирующее о скорости движения воды в трубопроводе. В пластиковом прозрачном корпусе установлен специальный поплавок, позволяющий определять расход теплоносителя по градуированной шкале.

Принцип регулирования температуры прост: чем выше скорость потока, тем больше тепла может отдать контур, по которому движется жидкость. И наоборот, если вы хотите, чтобы температура коллекторного теплого пола была ниже, закройте регулирующий вентиль, тем самым снизив расход и теплоотдачу пола.

Скорость потока изменяется поворотом ручки вентиля, каждый контур регулируется индивидуально. При монтаже коллекторного теплого пола лучше всего подписать регулировочные вентили и контуры, а также нанести их на схему, чтобы в дальнейшем не пришлось искать соответствие вентиля и контура.

Ручная регулировка не всегда удобна. Сегодня автоматические устройства используются в системах коллекторного теплого пола. На клапаны устанавливаются специальные сервоприводы, которые получают команду на закрытие или открытие потока от термостатов, установленных в каждой комнате. Если температура в помещении ниже установленной, термостат подает сигнал на большее открытие клапана, и наоборот.

Преимущества распределительного шкафа

Коллекторный шкаф для отопления вещь практичная и нужная по следующим причинам:

1. Его использование позволяет уменьшить количество труб, необходимых для подключения теплого пола. Трубы не нужно тянуть от обогревателя, так как коллектор можно разместить в том же помещении.
2. Помимо монтажа коллектора, шкаф может быть и для водоснабжения, в него устанавливается счетчик жидкости.
3. При ремонте и модернизации системы отопления можно легко получить доступ к направляющей петле.
4. Безопасность – один из самых важных моментов. Защитить коллекторный шкаф с дорогими комплектующими от детей поможет дверца с ключом.

Устройство

При монтаже водяного теплого пола работа может занять немного времени. Все будет зависеть от длины теплых полов, наличия соответствующего оборудования и материалов, а также навыков.

Коллектор с насосом для теплого пола относится к одному из компонентов всей системы для обеспечения помещения теплом. В то же время он имеет своеобразный характер эффективности со своими нюансами. Самый основной из них заключается в том, что подготовка трубопроводов осуществляется отдельно от всей системы. И это несмотря на то, что теплоноситель циркулирует по всем трубам одновременно.

Коллектор необходим для того, чтобы можно было изолировать трубы подачи и обратки от системы водяного отопления. Комплект в обязательном порядке содержит следующие компоненты:

1. Насосная группа.
2. Распределитель теплоносителя.
3. Коллектор охлаждаемой обратной воды.

Никто не задумывается, сколько стоит установка теплого пола. Комплектующие лучше всего приобретать в совокупности и у одного производителя. Только так можно получить максимальное качество. Кроме того, в этом случае стоимость будет меньше вне зависимости от длины контура теплого пола.

Типы шкафов

Существует два типа распределительных шкафов отопления:

1. Встраиваемый распределительный шкаф — устанавливается в самой стене или скрыт под обшивкой из гипсокартона. Как правило, такие модели имеют неокрашенные борта, так как содержат отводные и крепежные пролеты. Часто конструкция имеет глубину 120 мм, ширину от 465 до 1900 мм и высоту около 650 мм. Для упрощения разметки ниши и размещения в шкафу коллекторов разного размера в некоторых конструкциях предусмотрены выдвижные ножки (позволяют поднять шкаф на высоту до 100 мм).
   Встраиваемый распределительный шкаф 9№ 0010
2. Модели для улицы просты в установке и крепятся к стене. Боковые стенки конструкции покрываются специальным антикоррозийным средством или порошковой краской. Выходные отверстия предварительно закрываются легко снимаемыми металлическими планками. Шкаф наружного коллектора отопления практически идентичен по габаритам встроенным конструкциям. Ноги тоже присутствуют.
   Выносной металлический коллекторный шкаф Вестер ШРН-5

Именно встраиваемые распределительные шкафы более востребованы на рынке, так как они не так бросаются в глаза, хорошо вписываются в интерьер помещений и практичны в операции.

Компоненты коллектора

Устройство системы теплого пола с использованием коллектора включает в себя следующие основные компоненты, без которых не обойтись:

1. Подача коллектора на этаж. Его также можно назвать регулирующим клапаном для одной ветви.
2. Смесительный узел, а также трехходовой клапан.
3. Регулирующий клапан с сервоприводом. Это так называемый обратный коллектор, который по стоимости практически идентичен подаче.
4. Циркуляционный насос с дренажным устройством.
5. Группа автоматизации систем.
6. Расчески, но при необходимости. Они больше подходят для подачи тепла в помещение с помощью радиаторов.

Клапаны автоматические регулирующие позволяют прерывать подачу теплоносителя в теплый пол после достижения определенной температуры. Он больше не входит в контур, пока не остынет. Неважно, сколько потребляет теплый пол, так как все показатели будут снижаться из-за постоянного контроля. Также используют расходомеры, позволяющие задавать необходимые параметры подаваемого в помещение тепла. Настройка очень проста и не вызывает затруднений. Они расположены на задней части гребня.

Обе гребенки соединены друг с другом с помощью циркуляционного насоса. Он позволяет воде постоянно циркулировать по системе теплого пола. Следует отметить, что каждый из элементов коллекторной группы приобретается как отдельно, так и в совокупности. В последнем случае не стоит переживать, что чего-то не хватит и не будет в наличии. Но сбор всей системы самостоятельно требует определенных знаний. Так, например, стоит знать, что для насосной группы придется приобрести дренажный сливной клапан. Кроме того, перед началом всех работ необходимо будет установить сам коллекторный шкаф, который дополнительно оборудуется точкой для стравливания воздуха из системы.

Система гребенки оснащена различными измерительными и индикаторными приборами. Сюда входят манометры, термометры, датчики нагрева и многое другое. Последние, кстати, устанавливаются в стяжку пола. Какой вариант заливки пола выбрать, следует руководствоваться требованиями самой системы теплого пола, ее особенностями.

Качество устройства коллекторной группы для теплого пола впоследствии повлияет на работоспособность системы отопления. Кроме того, надежность водяного теплого пола основывается на всех его составляющих. Внимательное отношение при монтаже позволит получить желаемый результат, который сможет сохраниться на долгое время.

Рекомендации по установке шкафа

Коллектор помещается в короб, конструкция крепится к стене в нише. Посередине есть вертикальные полоски, соответствующие ширине основного блока. На нем соединяются контуры и другие элементы теплоснабжения помещений, и устанавливаются другие элементы.

Шкаф коллектора теплого пола подключается с учетом увеличения пола на пункт толщины его слоев.

После фиксации проводится горячий теплоноситель и обратка. Подающая труба предназначена для теплой жидкости, поступающей из котла отопления, обратная – для холодной.

Коллекторный контур теплого пола: 2 варианта

Простейшая схема подключения коллекторного теплого пола проста. Он подразумевает, что между котлом и коллекторами ставится минимум узлов в виде пары клапанов и насоса, обеспечивающего принудительную циркуляцию теплоносителя в системе. Скажем честно, эта схема теплого коллекторного пола простая, но не самая удачная, многие уже в первый год эксплуатации переделывают ее на регулируемую.

Работа регулируемой системы чаще всего основана на использовании двухходового и трехходового клапана. Если кроме теплого пола в схеме присутствуют еще и радиаторы отопления, то обязательно нужен циркуляционный насос, так как того насоса, которым оснащен котел отопления, будет явно недостаточно для обеспечения полного потока теплоносителя в система отопления. Обычно насос, встроенный в котел, служит для прокачки теплоносителя через радиаторную систему, а второй насос устанавливается на теплые полы. Вся конструкция называется насосно-смесительным узлом.

Клапан трехходовой контур

Клапан трехходовой служит для смешивания горячего теплоносителя из котла и остывшего теплоносителя, возвратившегося из системы отопления.

Внутри такого клапана устанавливается специальный сектор, позволяющий в зависимости от данных, поступающих с датчика температуры, регулировать обратку. Термодатчики контролируют работу сектора и клапана автономно. Но возможно и регулирование с помощью термостата – ручного или электронного.

Схема с использованием трехходового клапана довольно проста. Выходы вентиля подсоединяются к магистрали подачи горячей воды и трубопроводу с охлаждаемой жидкостью, третий выход выходит на подводящий коллектор коллекторного теплого пола. Насос устанавливается после трехходового клапана, при этом важно, чтобы насос качал теплоноситель в сторону подающего коллектора. После насоса монтируется датчик температуры, соединенный с регулятором расхода жидкости (сектором) в самом трехходовом клапане.

Принцип действия:

• Горячий теплоноситель подается от котла. В этом случае клапан полностью пропускает эту жидкость без добавления холодного теплоносителя.
• Немедленно, клапан получает сигнал от датчика температуры, что жидкость слишком горячая и не соответствует заданному значению температуры, клапан открывается для подмешивания остывшего теплоносителя.
• Процесс смешивания теплоносителей разной температуры продолжается до тех пор, пока датчик температуры не обнаружит достижение заданной температуры в системе.
• Клапан перекрывает подачу охлажденного теплоносителя.
• Система работает без изменений до тех пор, пока охлаждающая жидкость снова не станет слишком горячей и с датчика температуры не будет получена команда открыть клапан и долить холодную жидкость.

Как видите, процесс довольно простой и понятный, но у такой схемы есть свои недостатки. Прежде всего, это возможность подачи слишком горячего теплоносителя в контуры системы отопления в том случае, если клапан будет работать с ошибками или же полностью выйдет из строя. Слишком горячая жидкость в системе отопления может привести к разрушению полимерных материалов, из которых изготовлены контуры отопления. Данная схема с использованием трехходового клапана не может гарантировать бесперебойную работу устройства, регулирующего температуру теплоносителя; этот недостаток не может быть устранен в рамках данной схемы.

Обратите внимание на перемычку на схеме (байпас) — она ​​служит для защиты котла и не даст ему работать вхолостую, без циркуляции, перегреваться и выходить из строя. Такая ситуация встречается редко и может возникнуть только в том случае, если все запорные вентили в системе коллекторного теплого пола полностью закрыты.

Рекомендуемые статьи по теме:

• Обустройство малогабаритной квартиры
• Этапы ремонта в квартире
• Косметический ремонт под ключ

При наличии в системе малопроходного байпаса теплоноситель будет подаваться в котел со стороны подачи через перемычку на входную линию котла, при этом котел будет работать в штатном режиме. Так будет продолжаться до тех пор, пока температура в одном или нескольких контурах теплого пола не упадет и не появится расход теплоносителя. Перемычку обычно делают из трубы, диаметр которой на один шаг меньше диаметра основной трубы.

Основные характеристики трехклапанной коллекторной системы теплого пола:

1. Внутри клапана происходит смешение теплоносителя разной температуры.
2. Одновременная подача теплоносителя — от котла и по специальному байпасу от системы теплого пола.
3. Внутри клапана установлена ​​заслонка, позволяющая регулировать расход теплоносителя и получать необходимую температуру пола.
4. Трехходовые краны универсальны и подходят для использования практически во всех системах напольного отопления и типах водяных контуров.
5. Скачки температуры – один из основных недостатков трехходовых клапанов.

Клапан двухходовой контур

Клапан устанавливается на линию от котла. На перемычке установлен балансировочный клапан. Регулируется и регулируется в зависимости от необходимой температуры теплоносителя. Регулировка производится специальным ключом. Клапан регулирует расход подаваемой холодной жидкости.

Двухходовой клапан также может работать в автоматическом режиме. Для этого после насоса устанавливается термодатчик, насос подсасывает теплоноситель в сторону коллектора коллектора теплого пола. В этой схеме расход холодного теплоносителя не меняется, он настроен и стабилен, а подача горячего теплоносителя на вход циркуляционного насоса регулируется.

В данной схеме подмешивание холодного теплоносителя происходит постоянно, поэтому попадание перегретой жидкости из котла в контуры теплого пола принципиально невозможно. Схема с двухходовым клапаном считается более стабильной и надежной.

Мощности двухходовых клапанов достаточно для обогрева 150-200 кв.м.; на большей площади они становятся неэффективными. Более мощные клапаны не производятся.

Отличительные характеристики систем коллекторного отопления на двухходовых вентилях:

1. Невозможность перегрева системы, так как постоянно происходит смешивание холодного и горячего теплоносителя.
2. Плавное изменение температуры, так как производительность двухходовых клапанов низкая из-за небольшой пропускной способности.
3. Использование двухходовых клапанов в помещениях площадью более 200 м2 невозможно.

Способ крепления коллекторных коробок

В зависимости от типа установки существует два варианта монтажа распределительных шкафов.

Для встроенных

Сложностей не должно возникнуть, когда ниша уже предусмотрена при строительных работах. При планировании системы теплого пола и установке шкафа:

1. Места для коллектора выбираются, монтируются выше уровня пола, так как не исключены трудности с теплоснабжением.
2. Сделать разметку стен для трубопроводов.
3. С помощью штробореза делаются отверстия под короб, трубы.
4. Распределительная конструкция вставляется в углубление стены, соединяется между собой анкерами по бокам шкафа.
5. Коллектор смонтирован, контуры и теплоснабжение подключены.
6. Пространство между шкафом и обшивкой стены замазывается раствором и шпаклевкой.

Для улицы

Кому-то установка может показаться проще:

1. Место для размещения выбирается.
2. Есть шкаф.
3. Совмещается с метками чертежа.
4. С помощью перфоратора делаются отверстия под анкеры, шкаф прикручивается саморезами.
5. Коллектор установлен, контуры подключены.
6. Стена остается прежней, облицовку трогать не нужно.

Как работает коллектор для теплого пола с насосом?

Коллектор в сборе — система, в которой охлаждаемый теплоноситель смешивается с нагретой в котле жидкостью, температура выравнивается до подходящего уровня. Коллектор позволяет регулировать температуру теплоносителя, циркулирующего в контурах системы теплого пола. Нагретая в котле жидкость поступает в коллектор, а из него в трубы под полом, где, отдав часть тепла, вода остывает и возвращается обратно в коллектор для смешивания с более горячим, подаваемым из котла.

Процесс смешения охлажденного и горячего теплоносителя контролируется с помощью различных датчиков, клапанов, регулирующих приводов.

Для повышения эффективности коллекторного теплого пола в системе установлены коллекторы с насосом, благодаря которому жидкость циркулирует по трубам принудительно.

Коллектор в сборе с насосом имеет несколько основных элементов, обеспечивающих его бесперебойную и эффективную работу:

1. Циркуляционный насос. Данный узел устанавливается на трубопроводе подачи теплоносителя и способствует активной прокачке жидкости по контурам. Использование насоса позволяет в несколько раз увеличить КПД коллекторной системы теплого пола.
2. Смесительный узел. Клапан с сервоприводом, регулирующий температуру теплоносителя. Получив от датчиков температуры команду на открытие или закрытие клапана, сервопривод увеличивает или уменьшает подачу горячей жидкости в коллектор, тем самым добиваясь нужной температуры теплоносителя.
3. Распредел.греб. Агрегат, оборудованный несколькими выводами для теплоносителя, к которым подключаются различные контуры коллекторной системы теплого пола. На каждом контуре установлен расходомер, позволяющий регулировать температуру жидкости специальными вентилями — вручную или с помощью автоматических сервоприводов.
4. Вентиляционное отверстие. Данным устройством в основном комплектуются дорогие, готовые коллекторные системы теплого пола. Служит воздухоотводчиком для удаления воздуха, попавшего в систему.
5. Метеорологический датчик. Устройство, позволяющее автоматически регулировать систему коллекторного пола в зависимости от погодных условий и температуры за окном.

Какие размеры коробов и варианты востребованы

Как правило, чаще всего покупают конструкции марок Грот (Россия), Валтек (Италия), Вестер (Россия). Размеры шкафов разные (см. таблицы).

Размеры встроенных распределительных шкафов.

Норвегия	31 Suriname	Swaziland	Syria	Tonga	Trinidad and Tobago
Sweden	Uruguay	Tanzania	Taiwan	Тувалу	Панама
Литва	Венесуэла	Того	Tajikistan	Vanuatu	Saint Kitts and Nevis
Luxembourg	Paraguay	Sudan	Thailand	Palau	Saint Lucia
Македония (БЮРМ)	Перу	Уганда	Турция	Papua New Guinea	Saint Vincent and the Grenadines
	Falkland Islands (Islas Malvinas)	Tunisia	Turkmenistan		Anguilla
Молдова	Французская Гвиана	Южный Судан	Узбекистан	Соломоновы Острова	Montserrat
Monaco	Chile	South Africa	Vietnam	New Caledonia	Saint Pierre and Miquelon
Montenegro	Колумбия	Руанда	Шри-Ланка	Остров Норфолк	Puerto Rico
Netherlands	Ecuador	São Tomé and Príncipe	Pakistan	Niue	Sint Maarten
Romania	Боливия	Сенегал	Филиппины	Французская Полинезия	Острова Теркс и Кайкос
Russia	Brazil	Seychelles	Qatar	Pitcairn Islands	British Virgin Islands
Latvia	Argentina	Сьерра-Леоне	Саудовская Аравия	Токелау	Виргинские острова США
San Marino	Guyana	Somalia	Singapore	United States Minor Outlying Islands	Collectivity of Saint Martin
Slovakia		Замбия	Йемен	Уоллис и Футуна	Каймановы острова
Slovenia		Zimbabwe	Myanmar (Burma)	Northern Mariana Islands	Aruba
Ukraine		Reunion	Macau	Американское Самоа	Сен-Бартельми
Ватикан		Остров Святой Елены	Palestine	Cook Islands	Bermuda
Åland Islands		Western Sahara	Oman	Guam	Caribbean Netherlands
Фарерские острова		Нигерия	Кокосовые острова (Килинг)	Тимор-Лешти	Curaçao
Guernsey		Niger	Christmas Island	Australia	Greenland
Gibraltar		Burundi	Гонконг	Новая Зеландия	Гваделупа
Остров Мэн		Cameroon	British Indian Ocean Territory	Marshall Islands	Martinique
Jersey		Cape Verde	Cambodia	Federated States Микронезии	Никарагуа
Сербия		Центральноафриканская Республика	Brunei	Nauru	Costa Rica
Svalbard and Jan Mayen		Chad	China	Fiji	Cuba
Ирландия		Коморские острова	Объединенные Арабские Эмираты	Кирибати	Dominica
Hungary		Republic of the Congo	Japan		Dominican Republic
Germany		Democratic Republic of the Congo	Афганистан		Сальвадор
Португалия		Джибути	Armenia		United States
Spain		Egypt	Azerbaijan		Antigua and Barbuda
Switzerland		Equatorial Гвинея	Бахрейн		Багамы
Финляндия		Burkina Faso	Bangladesh		Barbados
Italy		Eritrea	Bhutan		Belize
United Kingdom		Алжир	Лаос		Мексика
Лихтенштейн		Angola	Lebanon		Grenada
Denmark		Benin	Malaysia		Guatemala
Albania		Ботсвана	Мальдивы		Гаити
Исландия		Mayotte	Mongolia		Honduras
Andorra		Ethiopia	Nepal		Jamaica
Belarus		Габон	Кыргызстан		Канада
Бельгия		Lesotho	Kuwait
Bosnia and Herzegovina		Liberia	North Korea
Bulgaria		Libya	Грузия
Хорватия		Мадагаскар	India
Cyprus		Malawi	Indonesia
Czech Republic		Mali	Iran
Эстония		Мавритания	Ирак
Франция		Mauritius	Israel
Greece		Morocco	Jordan
Austria		Mozambique	Kazakhstan
Польша		Намибия	Южная Корея
		The Gambia
		Ghana
		Guinea
		Guinea-Bissau
		Кот-д’Ивуар
1

Designation	Dimensions (edit)	Manufacturer
ShV-1	670×125×494	Grota
ShV-1	648-711×120-180×450	Wester
ShV-2	670×124×594	Grota
ShV-2	648-711×120-180×550	Wester
SHV-3	670 × 125 × 744	GROTA
SHV-3	648-711 × 120-180 × 700	WEST	Grota
ShV-4	648-711×120-180×850	Wester
ShV-5	670×125×1044	Grota
ShV-5	648-711×120-180×1000	Вестер
ШВ-6	670×125×1194	Grota
ShV-6	648-711×120-180×1150	Wester
ShV-7	670×125×1344	Grota

Размеры внешних распределительных шкафов.

Designation	Dimensions (edit)	Manufacturer
SHN-1	651-691×120×454	Grota
SHN-1	652-715×118×450	Wester
SHN-2	651-691×120×554	Grota
SHN-2	652-715×118×550	Wester
SHN-3	651-691×120×704	Grota
SHN-3	652-715×118×697	Wester
SHN-4	651-691 ×120×854	Грота
ШН-4	652-715×118×848	Wester
SHN-5	651-691×120×1004	Grota
SHN-5	652-715×118×998	Wester
SHN-6	651-691×120×1154	Grota
SHN-6	652-715×118×1147	Wester
SHN-7	651-691×120×1304	Grota
Шн-7	652-715×118×1300	Wester

После того, как система установлена, отводы отрегулированы, требуется произвести пуск, прогрев отопительной конструкции, чтобы выявить проблемы на ранних сроках. Кроме того, специалисты советуют специально создавать в системе рабочее давление примерно на 25% выше, чем при обычной эксплуатации, и обращать внимание на герметичность соединений.

Нюансы монтажа

При выборе точного места расположения распределительного шкафа стоит проконсультироваться со профессионалами. Ошибки на этом этапе чреваты перерасходом труб или отклонением показателей давления в системе отопления от оптимального значения. Наилучшие результаты достигаются, когда шкаф устанавливается в середине комнаты, у поверхности пола. Особые требования выдвигаются к ровности рабочего основания. Конструкции, удерживающие распределительный шкаф, не должны быть перекошены по уровню.

Схема монтажа зависит от типа шкафа. Встраиваемые модели устанавливаются после разметки и укладки штроб с обязательной фиксацией анкеров на внешних сторонах короба. После установки коллектора контур отопления окончательно замыкают и проверяют его герметичность. При отсутствии протечек и перепадов давления возможные зазоры между шкафом и стенками заделываются раствором или шпаклевкой.
