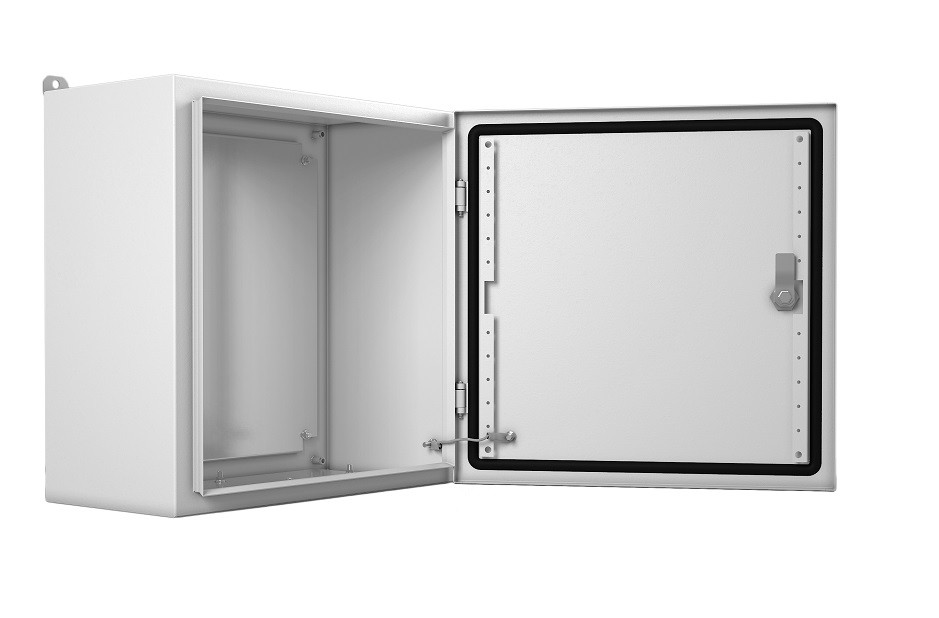

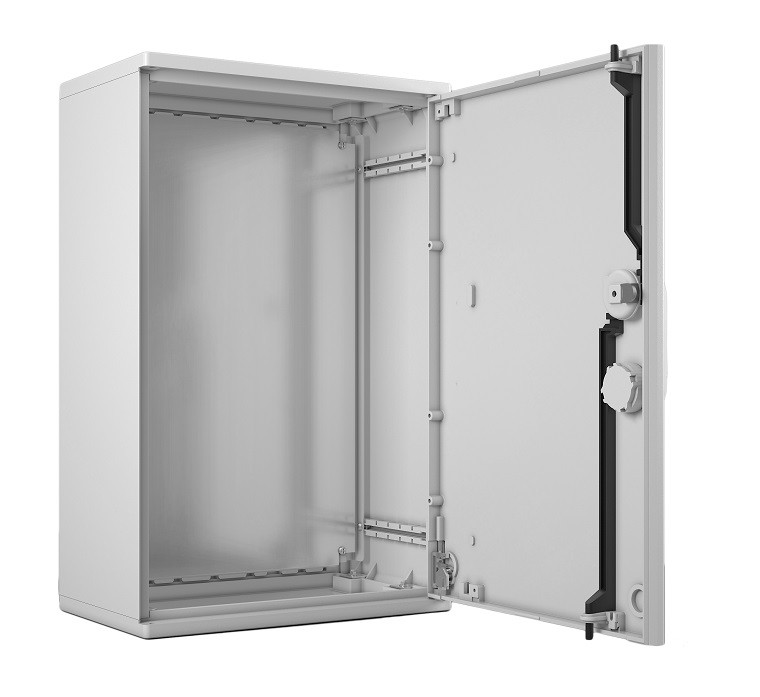

Шкаф распределительный электрический уличный: Щиты электрические уличные — купить, цена, отзывы, описание, характеристики, сертификаты, инструкции, паспорта. Продажа товаров категории Щиты электрические уличные на Layta.ru

Монтаж уличного щитка на участке и его типы Новакабель

Поместить электрический щит на улице – не такая уж и абсурдная идея, как это может показаться.

Резоны для такого технического решения следующие:

1. Энергосбытовые организации нередко настаивают на том, чтобы прибор учета расхода электроэнергии и, соответственно, вводной домовой электрощит, располагался в пределах доступности для инспектора. Это особенно актуально для больших загородных резиденций, где хозяева относительно беспрепятственно могут «спрятать» в доме дополнительный ввод мимо счетчика с известными целями. С другой же стороны, щит на уличной опоре хорошо виден со всех сторон и не вызывает у инспектора ни сомнений, ни подозрений.

2. В той же загородной резиденции вводной электрический щит тоже может быть весьма внушительным. И вполне объяснимо желание сэкономить на пространстве и вынести за пределы дома хотя бы прибор учета и ввод.

3. В конце концов, распределительный щит может просто не вписываться в интерьер жилого помещения, особенно если последний является дизайнерским. В таком случае можно не только вынести щиток в какое-нибудь подсобное помещение, но и пойти дальше, поместив его на улице.

Ну, и, разумеется, размещение щита на улице имеет и свои минусы.

Вот они:

1. Несмотря на технические условия от энергосбытовых компаний, электросчетчик на улице может быть нарушением пункта 1.5.27 ПУЭ, в котором говорится, что электросчетчики допускается размещать в неотапливаемых помещениях и уличных шкафах лишь при наличии местного подогрева, обеспечивающего для счетчика положительную температуру. А такое ограничение соблюсти не всегда просто. Между тем, индукционный электросчетчик при отрицательных температурах неизбежно начинает, попросту говоря, «врать». Причем «врать» не в пользу абонента, поэтому Энергосбыт это обстоятельство мало волнует. Для абонента же это существенный минус.

2. Снимать показания с электросчетчика, расположенного в уличном щите не очень удобно. Особенно, если на дворе зима, а щит находится на существенной высоте из соображений безопасности перед воришками и хулиганами. Щит, стоящий высоко на опоре неудобно ремонтировать и обслуживать: как минимум нельзя обойтись без стремянки.

3. Располагая щит с групповыми аппаратами на улице, мы будем вынуждены тянуть оттуда же и групповые линии. Причем, чем больше сам дом, тем больше будет этих линий и тем внушительнее будет «паутина», связывающая вводной щит и постройку. Хорошего в этом мало, даже если «паутину» упрятать в трубу, расположенную под землей.

Поэтому для солидного коттеджа вариант с размещением групповых автоматов в уличном щите отпадает: такое техническое решение приемлемо только для дачных домиков, гаражей и прочих небольших построек. А достоинства уличного щита, в котором установлен только вводной автомат и счетчик, уже не так очевидны.

Состав электрощита для установки на улице

В состав уличного электрического щита, прежде всего, входит вводной автомат с двумя полюсами для однофазной сети и четырьмя или тремя полюсами для сети трехфазной. Дополнительный полюс будет возможно использовать для полного отключения сети и разрыва в том числе и нулевого проводника. Это будет нелишним в случае неполадок в самой питающей сети, что, к сожалению, тоже иногда случается.

Вводной автомат обеспечивает не только возможность отключения сети, но и защищает ее от перегрузок по току. Однако кроме этого необходима и противопожарная дифференциальная защита сети, которую можно обеспечить использованием дифференциального, а не простого вводного автоматического выключателя. Другой вариант – отдельное УЗО, которое будет установлено сразу после вводного аппарата. Номинал такого УЗО должен быть 100-300 миллиампер.

После вводного автомата и аппарата дифференциальной защиты следует поместить прибор учета расхода электроэнергии, рассчитанный на соответствующее количество фаз. Если нагрузка в сети не превышает 100 ампер, то счетчик может быть прямого включения. Если нагрузка составляет более 100 ампер, то подключать счетчик придется через трансформаторы тока, что приведет к существенному увеличению габаритов щита.

Это минимальный набор аппаратов. Его можно дополнить, например, при помощи реле контроля напряжения в комплекте с независимым расцепителем для вводного автомата. Но кроме этого необходимо включить в состав щита аппаратуру для поддержания положительной температуры в зимний период. Самое простое решение – это модульный термостат в паре со специальными нагревателями для электрощитов, которые выпускаются большинством крупных производителей электрической модульной аппаратуры.

Кабель ВВГнг

Если корпус щита металлический (что наиболее вероятно для уличных условий), то его следует заземлить, соединив с шиной РЕ. К той же шине PE при помощи медного силового провода ВВГнг сечением не меньше сечения вводного фазного проводника следует подключить повторное заземляющее устройство, размещенное в земле по месту установки щита.

Заказать

Помимо аппаратов в этом щите следует разместить нулевые шины PE и N, объединенные перемычкой. Выполнить заземляющее устройство можно из нескольких стальных вертикальных прутков диаметром около 16 мм или равноценных по сечению уголков, соединенных между собой при помощи приваренной стальной полосы 4*40 мм.

Поскольку ввод и электросчетчик – это, по мнению энергосбытовых компаний глубоко интимные вещи, то бокс, в котором будет размещаться эта аппаратура, должен быть пломбируемым. При этом для пользователя должна остаться лишь возможность снимать показания и включать/выключать коммутационные/защитные аппараты. Сам щит должен надежно закрываться и запираться на ключ.

Кроме этого, поскольку щит будет расположен на улице, то он должен иметь повышенную степень защиты от внешних воздействий: обычно не менее IP54.

Монтаж щита на улице



Местом установки уличного щита обыкновенно становится все-таки не улица в прямом смысле, а двор или участок, в общем, личная территория. Такой выбор делается из соображений элементарной безопасности.

Для установки щита чаще всего используется дополнительная отдельная опора, которая становится обязательной для длинных ответвлений. Если такой опоры нет, то можно возвести стойку из подручных материалов. Сам щит должен быть надежно зафиксирован по уровню, например, при помощи сквозных болтов.

Энергосбытовые компании нередко настаивают на том, чтобы уличный щит с прибором учета монтировался на высоте 3 метра и выше. При таком расположении безопасность приобретает особое значение: необходимо учесть и воздействие ветра, и то, что со временем крепление, возможно, станет слабее.

Ввод в щит лучше выполнить через промежуточные изоляторы, чтобы вводной провод/кабель, раскачиваясь, не перетер свою изоляцию и не выдернулся. Отходящую линию не обязательно делать воздушной, можно пустить ее и в трубе под землей.

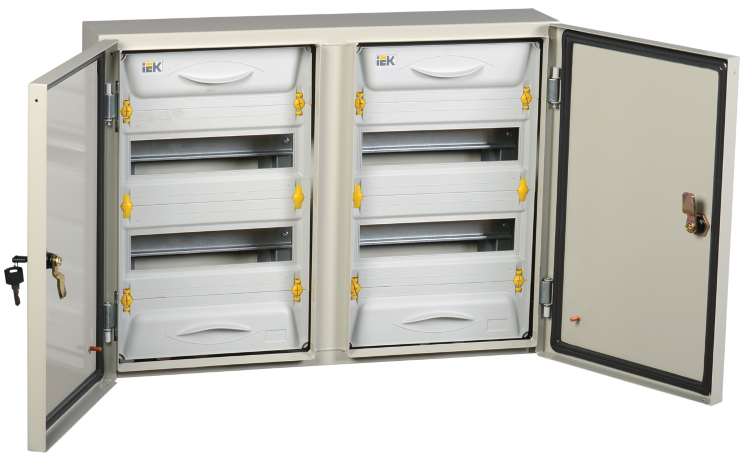

Щит учетно-распределительный электрический этажный ЩЭУ2

Нормативно-правовое обеспечение

• Отвечают требованиям ГОСТ Р 51321.1-2000(МЭК 60439-1-92),
  ГОСТ Р 51628-2000.

Достоинства

• Щит учетно-распределительный поставляется полностью укомплектованным аппаратами распределения, имеют высокую монтажную готовность.
• Щиты выполнены со съемными дверьми и рамой аппаратных частей для удобства подъема на этаж составных частей щита и проведения монтажа в нишу.
• Аппараты установлены на монтажной рейке ТН 35 — 7,5.
• Исполнения с однофазным вводом в квартиру.
• Щит учетно-распределительный предусматривает установку реечных и шкафных счетчиков различных исполнений.
• Щит учетно-распределительный предотвращает безучетное потребление электроэнергии.
• Имеет силовой и низковольтный отсеки с внутренними замками (разной секретности). Замок силового отсека укомплектован четырьмя ключами, слаботочного — двумя.
• Щит учетно-распределительный имеет выдвижной конструктивный элемент для установки потребителем навесного замка.
• Низковольтный отсек щита предназначен для установки распределительных устройств телевидения, телефонной связи и радиотрансляционной сети.
• Корпус щита выполнен из металла толщиной 1,5 мм, обладает повышенной механической прочностью и огнестойкостью, окрашен стойким полимерно-порошковым покрытием светлых тонов RAL 7035.
• Щит учетно-распределительный имеет исполнения с трехполюсными выключателями стояка:
  • ВА 57Ф35 или ВА 57-35 на ток до 250А;
  • ВА49-250 S/3 на ток до 160А;
  • ВА201-3.С100 ДЭК на ток до 100А.
• Имеют маркировку и таблички назначения аппаратов управления для каждой квартиры.
• Имеются шины «N» и «РE» с достаточным количеством контактных зажимов.
• Щит учетно-распределительный имеет конструктив для подключения РЕ шины кабеля стояка.
• Число подключаемых к щиту квартир: до 5 — для реечных счетчиков, до 4 — для шкафных счетчиков.
• Щит учетно-распределительный допускает пломбирование оперативной панели.
• Вариант установки — в нише 950 х 900 х 140 по ГОСТ Р 51628.
• Крепление в нише боковое четырьмя распорными винтами М6.
• Гарантийный срок — 5 лет со дня ввода в эксплуатацию.
• По индивидуальному заказу возможно изготовление различных типоисполнений учетно-распределительных щитов.

Типоисполнения

Щиты учетно-рапределительные — типоисполнения

Показатели	Величины
Напряжение питающей сети, В	380/220
Частота питающей сети, Гц	50
Класс оборудования по способу защиты от поражения электрическим током	I
Степень защиты, обеспечиваемая оболочками Степень защиты при открытой двери силового отсека	не ниже IP31 IP20
Диапазон рабочих температур, °С	1 — 35
Габаритные размеры щита, мм Размеры ниши (высота*ширина* глубина) Габарит каркаса, встраиваемого в нишу(высота*ширина* глубина)	990 x 940 x 164 950 х 900 х 140 900 х 856 х 135
Масса не более, кг	30

Паспорт	PDF 399 Kb
Сертификат соответствия	PDF 1 Mb

Наружный электрический шкаф | Открытый электрический шкаф

Наружный электрический шкаф AZE предназначен для обеспечения безопасности и сухости закрытого оборудования независимо от того, насколько суровыми являются условия. Наши наружные электрические шкафы спроектированы и изготовлены для обеспечения определенной степени защиты от дождя, мокрого снега, снега, льда, грязи и пыли.

 Внешние электрические шкафы имеют степень защиты IP, которая примерно указывает, для каких условий они предназначены, в то же время наружные электрические шкафы сконструированы в соответствии со стандартами NEMA типов 3 и 4. 9№ 0003

Этот корпус подходит для удаленных мест, где корпус может выдерживать самые жесткие, ветровые и погодные условия, даже без присмотра в течение длительного периода времени. От влажности, колебаний температуры, солнечного света до экстремальных условий, таких как устойчивость к морской воде или сейсмостойкости через защиту от вандализма, эти электрические шкафы могут противостоять всему этому.



Характеристики наружного электрического шкафа

Для защиты от условий окружающей среды и облегчения работы технических специалистов наружные сетевые шкафы, как правило, имеют некоторые основные конструктивные особенности.

• Разработаны в соответствии со спецификациями NEMA для использования в подходящих условиях окружающей среды. Что касается типов, предназначенных для использования на открытом воздухе, типичные рейтинги NEMA, связанные с электрооборудованием, включают NEMA 3R, NEMA 4, NEMA 4X, NEMA 6P и NEMA 12.
• Большое разнообразие наружных электрических корпусов различных форм и размеров. , что делает их пригодными для использования в различных отраслях промышленности
• Наружный электрический корпус, изготовленный из более прочных и качественных материалов, включая углеродистую сталь, нержавеющую сталь 201, нержавеющую сталь 304, нержавеющую сталь 316, а также оцинкованную сталь, которые соответствуют вашим различным требованиям и бюджетам. Эти качественные материалы могут защитить оборудование от суровых погодных условий, таких как дождь, ветер и песчаные бури.
• Кабельные вводы: Кабельные вводы – это предварительно вырезанные или подготовленные отверстия в корпусе, через которые проходят кабели.
• Отопление и охлаждение. Наружные шкафы часто имеют кондиционер и встроенный обогрев, чтобы защитить компоненты от воздействия экстремальных температур. Эта функция помогает увеличить время автономной работы компонентов и наружных систем резервного питания от батарей. Они обычно поставляются с воздушными фильтрами, чтобы предотвратить попадание пыли в корпус.
• Уплотнительное и защитное оборудование:   В наружных корпусах используются прокладки и уплотнительные кольца для герметизации поверхностей и защиты от грязи и влаги. Кроме того, втулки в этих корпусах защищают и фиксируют кабели.
• Монтажное оборудование: Наружные корпуса могут быть установлены на земле, на столбах или на внешней стороне здания, и для облегчения их монтажа будет установлено монтажное оборудование.
•  Подходит для различных применений, таких как общественные работы, транспорт, шкафы безопасности, контрольно-измерительные приборы, телекоммуникации, электрические подстанции, ветряные и солнечные фермы и многое другое.

Дополнительные функции также могут быть доступны в зависимости от размера, типа и области применения рассматриваемого шкафа. Некоторые варианты могут включать больше вентиляторов и вентиляционных отверстий, кабель и многое другое.



От чего защищают наружные электрические шкафы?

Наружные кожухи защищают кабели и сетевые компоненты от различных внешних и физических условий, включая следующие.

• Загрязнение пылью, грязью и другим мусором
• Незначительные физические воздействия, вибрация и сильный ветер
• Солнечное тепло и УФ-излучение
• Экстремальные температуры
• Коррозия от воды и незначительное химическое воздействие моделей, в зависимости от используемых материалов и конструкций, но большинство корпусов обеспечивают базовую защиту в этих областях. В свою очередь, эти функции защиты обеспечивают впечатляющий срок службы большинства моделей шкафов.



  Что является наиболее важным фактором при выборе наружных электрических шкафов?

  В связи со значительным развитием технологий время от времени электрооборудование, такое как электрические шкафы, имеет тенденцию к последовательной модернизации для повышения универсальности. Следовательно, принимая во внимание идеальные факторы для выбора электрического шкафа для наружной установки, крайне важны масштабируемость и масштабируемость, обеспечивающие защиту окружающей среды.

  Стальной материал с порошковым покрытием для наружных электрических корпусов обычно устойчив к ржавчине, растрескиванию, истиранию и повреждениям, вызванным химическим воздействием.

  Материал корпуса из алюминия можно использовать в промышленных условиях вне помещений. Это связано с тем, что свойства используемого материала, как правило, обеспечивают хорошую устойчивость к коррозии и химическим веществам, низкие / умеренные эксплуатационные расходы, большую простоту сверления, штамповки и резки, электрическую изоляцию и относительно легкий вес.

  Нержавеющая сталь рассматривается как одна из сталей с верхним покрытием, используемая в производстве наружных электрических корпусов, благодаря таким свойствам, как превосходная стойкость к коррозии, а также к химическим веществам, высокие эксплуатационные расходы, трудности при сверлении, штамповке и резке, электрические электропроводность и относительно большой вес.



  Ищете электрические шкафы для наружной установки?

  Наружный серверный шкаф Настенный горе открытый шкаф . , AZE предлагает вам подходящий продукт. AZE проектирует и производит серверные стойки и шкафы, наружные телекоммуникационные шкафы и электронные шкафы, системы распределения питания (базовые стоечные PDU и интеллектуальные PDU), KVM-переключатели и оптоволоконные продукты для клиентов по всему миру.

  Сделайте ИТ подключенным, AZE может помочь вам сделать ИТ возможным по доступной цене.

  Свяжитесь с AZE, чтобы настроить внешние корпуса 5G.



  Почему стоит выбрать AZE?







  ---

  Спецификация

  Защита окружающей среды
  IP (защита от проникновения пыли) Класс	IP55, NEMA 4, NEMA 4X
  Рабочая температура	-40～55℃
  Физический
  Цвет	СЕРЫЙ RAL7035
  Материал	Оцинкованная сталь (алюминий/нержавеющая сталь/сталь с полимерным покрытием опционально)
  Размеры блока (ШхГхВ)	23,63 дюйма x 42,13 дюйма x 78,5 дюйма
  Масса	281 фунт.
  Транспортировочные размеры (ШхГхВ)	26,00 дюймов x 45,50 дюймов x 85,00 дюймов
  Транспортировочный вес	336 фунтов.
  Грузоподъемность (статическая нагрузка)	1000 фунтов.
  Электроника
  Охлаждение	10200BTU Шкафной кондиционер (теплообменник/термоэлектрический охладитель (TEC) опционально)
  Отопление	Опционально
  Вентиляторы	DC48V
  Мощность	PDU (базовый или интеллектуальный), питание переменным/постоянным током, встроенный блок питания (дополнительно)
  Датчики	Дверной датчик/датчик воды/датчик температуры и влажности/датчик дыма/датчик наклона и удара
  Мониторинг	EMS, KVM-переключатели, Smart PDU
  Сертификаты
  Сертификаты	Стандарт UL 60950-1/CSA 22. 2C, EN60529/10.91, EIA/ECA-310-E, IEC 294-2, RoHS
  Безопасность	СЕ
  Гарантия
  Стандартная гарантия	1 год

  ---

  Как заказать

  ---

  Опции

  6800 БТЕ Наружный шкаф Кондиционер — 2000 Вт Кондиционер — питание от сети переменного тока
  1U измеряется розеткой с распределительной стойкой PDU, 230В/16А, (8) розеток C13
  Телекоммуникационный корпус 11900 БТЕ Кондиционер — DC48V 3500W Кондиционер
  16-портовая KVM-консоль высотой 1U для монтажа в стойку — встроенный KVM-переключатель с 19-дюймовым ЖК-монитором
  18U, 30 дюймов в ширину и 30 дюймов в глубину, корпус IP55 для наружного применения с кондиционером мощностью 500 Вт
  Кондиционер TEC для шкафа наружного ограждения — кондиционер мощностью 200 Вт — питание от постоянного тока
  36U Наружные шкафы с двойным отсеком и классом защиты IP55 с кондиционером AC110V или AC220V
  1U, 4 порта, 15,6-дюймовый ЖК-дисплей, KVM-консоль, 1U,
  18У ИП55 интегрировали на открытом воздухе погодостойкие приложения радиосвязи
  Rack PDU 2G, Metered, Single Phase, ZeroU, 32A, 230V, (36) C13 и (6) C19

  ---

  Применение

  Наружный электрический шкаф с кондиционером (с конструкцией из сэндвич-панелей с двойными стенками) в основном используется для базовой станции беспроводной связи для размещения различных аккумуляторов и оборудования, включая систему 4G нового поколения, сеть связи/сетевые интегрированные услуги, коммутационную станцию ​​доступа/передачи, экстренную связь/передачу

  • Телекоммуникации
  • Беспроводная/широкополосная связь
  • Волоконная оптика
  • Обратный путь
  • Базовая станция
  • Общественная безопасность
  • Утилита
  • Военный
  • Wi-Fi
  • ЛТЭЭ/4Г/5Г

  Связанные Статья

  Решения NEMA для наружных телекоммуникационных корпусов

  NEMA 4, NEMA 4 NEMA 4 Поставщик решений для наружных телекоммуникационных корпусов

  Наружный кондиционер в корпусе шкафа

  Наружные кондиционеры шкафа обеспечивают охлаждение вашего оборудования снаружи

  Как выбрать одномодовый или многомодовый оптоволоконный кабель

  Типы оптоволоконных кабелей: одномодовый и многомодовый оптоволоконный кабель

  Что такое водонепроницаемый корпус IP55 для наружного применения

  Что такое водонепроницаемый или защищенный от атмосферных воздействий электрический корпус IP55?

  Стойки для серверов 42U — подходят ли они вам?

  Шкафы для стоечных серверов высотой 42U позволяют хранить и обеспечивать безопасность вашего ИТ-оборудования

  Классы корпусов для установки вне помещений NEMA — тип 3R,4,4X

  AZE производит электрические корпуса для установки вне помещений с номиналами NEMA 4, NEMA 4

  Server Rack PDU Руководство по покупке

  Базовый блок распределения питания с расходомером — идеальное решение для электропитания вашего центра обработки данных.

  Что такое уличный корпус?

  AZE производит телекоммуникационные корпуса со степенью защиты IP55, IP65
