Шкаф управления приточной вентиляцией: Шкафы управления приточной вентиляцией – купить в ПК «Эффектвент»

Щиты для приточно-вытяжной вентиляции » Электротехнологии в Иркутске

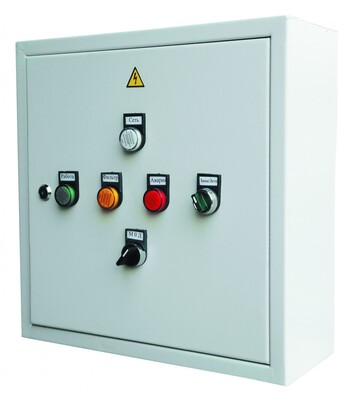

ЩУП НКУ-ЭТ-1-03-025-УХЛ4 Шкаф управления притчной системой с водяным калорифером. IP 65

  ЩУП НКУ-ЭТ-1-03-025-УХЛ4 Шкаф управления притчной системой с водяным калорифером. IP 65

В наличии

39605,00

Купить

ШУВ П2. В2, В3, В4 IP65 НКУ-ЭТ-1-03-070-УХЛ4 Щит управления приточной установкой с эл калорифером 45 квт и догревом 1,5 квт

  ШУВ П2. В2, В3, В4  IP65 НКУ-ЭТ-1-03-070-УХЛ4 Щит управления приточной установкой с эл калорифером 45 квт и догревом 1,5 квт

Под заказ

Договорная.

Купить

ЩУП1,В1/В1рез. с АВР НКУ-ЭТ-1-03-125-У1 IP65

  Щит управления приточно-вытяжной вентиляцией с электронагревателем 75 квт. В щите управления предусмотрена АВР по питанию. Резервирование вытяжного вентилятора В1/В1р.

Под заказ

Договорная.

Купить

ШАУ ПВ НКУ-ЭТ-1-03-025-УХЛ4 Щит управления приточно-вытяжной системой с сенсорной панелью 10″.

  Щит управления приточно-вытяжной системой. Собран на базе контроллера EVCO C-Pro 3 Kilo. На дверце шкафа установлена сенсорная панель KINCO 10″.

Под заказ

0

Купить

Готовые комплекты автоматики.

  Готовые комплекты автоматики для диспетчеризации и удаленного управления инженерными системами.

Под заказ

от 50000

Купить

ШУВ wifi. НКУ-ЭТ-1-03-060-УХЛ4

  Шкаф управления с модулем Wi-Fi. Решение для удаленного управления и мониторинга.

Под заказ

0

Купить

ШУПВ. НКУ-ЭТ-1-03-040-УХЛ4

 ШАУ. Шкаф управления инженерными системами дома.

Под заказ

53010

Купить

ЩУП с выносной панелью. НКУ-ЭТ-1-03-040-УХЛ4

  Шкаф управления приточной системой с выносной сенсорной панелью.

Под заказ

47858

Купить

ЩУП с ККБ.

НКУ-ЭТ-1-03-040-УХЛ4

  Шкаф управления приточной вентиляцией, предназначен для контроля и управления всеми компонентами системы. Управление приточной системой с нагревателем 15квт и ККБ (компрессорно-конденсаторным блоком).

Под заказ

41910

Купить

ЩУВ. Управление несколькими вентиляторами (майнинг).

  ЩУВ (решение для майнинга). Управление несколькими вентиляторами.

Под заказ

40842

Купить

ШУВ (Охлаждение майнинг).

  НКУ-ЭТ-1-03-010-УХЛ4 Шкаф управления (решение для майнинга). Для охлаждения работающего оборудования.

Под заказ

32472

Купить

ЩУВ М НКУ-ЭТ-1-03-050-УХЛ4

 Щит управления вентиляцией для майнинговых ферм.

Под заказ

0

Купить

ЩУВ Р НКУ-ЭТ-1-03-025-УХЛ4

  Щиты управления НКУ-ЭТ-1-03-025-УХЛ4 предназначены для управления приточно – вытяжными установками с роторным рекуператором серии

Под заказ

41422

Купить

НКУ-ЭТ-1-03-025-УХЛ4 Сенсор на 2 Установки

  Щит автоматики для приточно-вытяжной установки с водяным калорифером Автоматика обеспечивает круглогодичную эксплуатацию системы вентиляции с поддержанием заданной температуры в зимнем режиме работы.

Щит построен на базе контроллера EVCO (Италия), и выполняет следующие функции: Управление вентиляторами притока и вытяжки; Поддержание заданной температуры воздуха; Переключение режимов «Зима

Под заказ

49302

Купить

НКУ-ЭТ-1-03-025-УХЛ4 Сенсор

 Шкаф управления приточной системой с водяным нагревателем на базе сенсорного контроллера EVCO.

Под заказ

36512

Купить

НКУ-ЭТ-1-03-050-УХЛ4

    Шкаф управления системы приточной вентиляции (в дальнейшем — шкаф), изготовлен согласноТУ 3433-001-16610114-2016 предназначен для запитывания и управления всеми компонентами приточной вентиляции, круглосуточного и круглогодичного использования и выполняет следующие функции: — поддержание заданной температуры приточного воздуха;   +15 до +30 — защиту силовых кабелей и

В наличии

13666

Купить

Щиты управления приточной вентиляцией ЩУВ в Минске

Назначение ЩУВ и особенности конструкции

Оборудование необходимо в любом здании, где реализована система принудительной вентиляции. Наличие вентиляционной установки, требует управления ею. Для этого предназначен щит автоматики вентиляции и кондиционирования. Он поддержит нужную температуру, проконтролирует работоспособность системы, загрязнения фильтров, исключит аварийные ситуации. В конструкцию ЩУВ входят:

• Пластиковый, реже металлический корпус, степень защиты которого IP45.
• Внутри корпуса собраны: блоки сигнализация, питания, преобразователи и контроллеры.
• Датчики измерения параметров. Их несколько, и они замеряют температуру воздуха, устройства, обратной воды, а также влажность, скорость движения воздушных масс, степень их загрязненности.

Функции ЩУВ

Щит управления вентиляцией монтируют на объектах любого назначения, оснащенных приточно-вытяжной вентиляцией принудительного типа. Применяют их и на системах кондиционирования. Задачи, которые выполняет устройство:

1. Прогревает калорифер в момент включения. Период времени, затраченный на прогрев, зависит от параметров системы. Если необходим быстрый разогрев, контроллер щита подает команду на закрытие жалюзи, отключения вентилятора и перевод КЗР в позицию полного открытия.
2. Поддерживает температуру приточного воздуха. Нужный параметр задают на этапе программирования контроллера.
3. Контролирует температуру обратной воды. График зависимости выстраивается автоматически по ранее заданным пользователем точкам. Подробные сведения об этих графиках размещены в документации прибора. Система среагирует на аварийные ситуации, а при опускании температуры ниже критической отметки, переключится на режим защиты от замораживания. ЩУВ в течение длительного времени способен удерживать с высокой точностью заданный уровень температуры.
4. Управляет через выходные реле жалюзи, вентиляторов и контроллером. Этими устройствами регулируется подача приточного воздуха и воды в калорифер.
5. Выполняет индикацию. Функция упрощает контроль за состоянием системы, и позволяет оперативно отрегулировать ее параметры. В качестве индикации выступают световые, либо цифровые способы. Может быть предусмотрено взаимодействие с компьютером, и вывод данных на него.
6. Регистрирует собранные сведения в компьютерной системе.

Щит управления приточной вентиляцией может работать в двух основных режимах. Дежурный необходим для оптимизации расхода энергии, когда не требуется приточка. Если объект не эксплуатируется круглосуточно, то перевод на него осуществляется в ночное время, или выходные. Задачей КРЗ в этом режиме работы остается только контроль температуры обратной воды. При этом жалюзи будут в закрытом положении, а вентилятор отключается.

Летний режим потребуются в теплое время года. В этот период контролировать показатели приточной воды не нужно, в систему поступает теплый наружный воздух, который не отпускается ниже заданных показателей. Оборудование самостоятельно переключается на этот режим, как только будет достигнута определенная температурная отметка. Ее задает пользователь. Активация летнего режима подразумевает, что КРЗ стоит в положении «закрыто», и через калорифер не происходит циркуляции воды.

Система электрической панели управления, два вентилятора

• Новые клиенты
• Войти
•  Ваша корзина 0
• Вентиляция кухни
• Вытяжные вентиляторы
• Макияж Воздух
• ОВКВ
• Части
• О нас

Индивидуальные заказы или консультации экспертов: 1.

866.433.8335

Ваша корзина

• Дом
• Система электрической панели управления, два вентилятора

Эта электрическая панель предварительно подключена для управления двумя вытяжными вентиляторами и одним приточным вентилятором. Идеальное обновление для наших колпаков длиной более 12 футов. Свяжитесь с нами, чтобы добавить этот аксессуар к вашей системе вытяжки.

Наши электрические панели управления доступны в конфигурациях с однофазным, трехфазным и смешанным напряжением. Панели предварительно смонтированы на заводе в соответствии с конкретными приложениями и включают проводку с цветовой маркировкой. Предназначен для управления вытяжными вентиляторами, приточными вентиляторами и освещением кухонной вентиляционной системы. Схемы электромонтажа предоставляются и размещаются внутри панели. Также включены запасные клеммы, управляемые микропереключателем пожарной системы.

Электрические панели управления, как правило, предварительно смонтированы на заводе для отключения приточных вентиляторов в случае пожара и включения вытяжных вентиляторов в случае пожара, если это необходимо.

Электрический блок предназначен для термостатического включения вытяжных вентиляторов вытяжного зонта при обнаружении повышенной температуры в выхлопной системе. Этот вариант будет соответствовать требованиям IMC 507.2.1.1 за счет установки термостата (термостатов) в воздуховоде или стояке вытяжного шкафа для определения повышенной температуры выхлопных газов.

---

Технические характеристики

• Предварительная проводка для 2 вытяжных вентиляторов, 1 приточного вентилятора, вытяжка включается при пожаре, свет гаснет при пожаре, вентилятор(ы) вкл/выкл с термостатическим управлением. Датчик комнатной температуры поставляется отдельно для установки на месте. Включает в себя 2 комплекта канального термостата.
• Коробка из нержавеющей стали 14×18. Включает защелку и заднюю пластину
• Кабель термистора — 18/2 AWG, для пленума. используется для термистора воздуховода стат.



Системы кухонной вентиляции с контролем потребности (DCKV) – Streivor Air Systems

Перейти к содержимому

Системы кухонной вентиляции с регулированием спроса (DCKV)Streivor2020-11-25T17:07:34+00:00

DemandAire Platinum, Gold, Silver и Bronze Вентиляция с регулированием потребности для коммерческих кухонь

Максимальная энергоэффективность

Системы вентиляции с регулированием потребности в кухне (DCKV) или вентиляция с регулированием потребности (DCV) обеспечивают наилучший вариант для максимизации энергоэффективности в вентиляции коммерческих кухонь (СКВ) Системы. Чтобы удовлетворить потребности кухонного оборудования, системы DemandAire, внесенные в список UL Streivor, имеют возможность изменять мощность, подаваемую на двигатели вытяжных и приточных вентиляторов, от 0% до 100%.

Круглосуточный мониторинг и балансировка

В системах DCV используются специальные мониторы для определения состояния кухонных приборов и/или теплового шлейфа, создаваемого кухонными приборами. Данные, собранные с мониторов, мгновенно анализируются программируемым логическим контроллером (ПЛК). ПЛК использует входящие данные и запатентованные алгоритмы Streivor для определения того, какой поток вытяжного воздуха требуется для каждой вытяжки CKV. Затем ПЛК отправляет сигналы настройки на частотно-регулируемые приводы (VFD), приводящие в действие вытяжные и/или приточные вентиляторы.

Мониторы DCV

Существует много типов мониторов, которые используются в системах DCV для сбора данных, таких как температура, давление, инфракрасные и/или оптические мониторы. Мониторы используются для сбора данных с кухонного прибора, теплового шлейфа кухонного прибора и из нескольких областей внутри и вокруг системы CKV. Типы используемых мониторов будут варьироваться от одного производителя к другому, а также от одной системы CKV к другой. Чтобы максимизировать производительность системы DCKV, очень важно определить и использовать монитор(ы), которые лучше всего подходят для каждой системы CKV. Однако обратите внимание, что размещение и возможность ввода в эксплуатацию, обслуживания и/или замены мониторов так же важны, как и используемые мониторы.

Частотно-регулируемые приводы

ЧРП получают входные сигналы и регулируют мощность, подаваемую на двигатели вентиляторов, в зависимости от потребности кухонного оборудования. Регулировка мощности двигателя увеличивает или уменьшает число оборотов вентиляторов в минуту (об/мин), что, в свою очередь, увеличивает или уменьшает объем воздушного потока, выходящего из системы CKV.

Несколько вытяжек на общем воздуховоде — моторизованные балансировочные заслонки (MBD) внесены в список UL

Если несколько вытяжек установлены на общем воздуховоде, в систему DCV можно добавить MBD для внесения дополнительных энергосберегающих настроек в систему CKV. ПЛК получает входные сигналы от мониторов в каждой отдельной вытяжке и определяет состояние кухонных приборов и количество отработанного воздуха, необходимое для удовлетворения текущих потребностей этих кухонных приборов. Затем ПЛК отправляет сигналы настройки на частотно-регулируемые приводы и на каждый MBD. Преобразователи частоты регулируют в реальном времени, чтобы увеличить или уменьшить общее количество воздуха, которое требуется системе CKV. Одновременно MBD регулируют индивидуальную регулировку демпфера, чтобы варьировать количество отработанного воздуха через каждую вытяжку. Каждая вытяжка может работать в диапазоне от 10% до 100% расчетного расхода вытяжного воздуха. В результате вытяжка, установленная над неиспользуемыми кухонными приборами, может уменьшить поток вытяжного воздуха на целых 90%.

Проектирование и настройка DCV

При проектировании системы DCV необходимо учитывать несколько ключевых факторов: желаемый уровень энергоэффективности, интеграция (BMS), а также стоимость и окупаемость инвестиций. Системы DCV могут значительно различаться по конструкции и стоимости: от базовых систем, которые могут включать один кухонный прибор, вытяжку и вентилятор, до более продвинутых систем, которые могут включать несколько кухонных приборов, вытяжек и вентиляторов, а также множество дополнительных функций, таких как человеко-машинный интерфейс (HMI).
