назначение, особенности и разновидности – Electroff
Силовые шкафы – электрощитовое оборудование, предназначенное для ввода и дальнейшего распределения электроэнергии, а также для защиты электрических сетей, устройств и техники конечных потребителей от перегрузок, импульсных перенапряжений. Применяется на различных объектах – коттеджи, многоквартирные дома, офисные здания, коммерческие, административные, промышленные здания.
Назначение
Силовые шкафы предназначены для решения следующих задач:
- Распределение (подача) электроэнергии напряжением до 380 В для конечных потребителей – бытовых и промышленных электроприборов, оборудования и техники.
- Защита электрических сетей от перегрузок, токов КЗ при установке соответствующей защитной автоматики.
- Разделение цепей питания на заданные группы, управление линиями групповых цепей.
- Учет расхода электроэнергии с помощью бытовых или промышленных счетчиков электроэнергии.
Особенности
Конструктивно силовой шкаф представляет собой электрощитовое оборудование в защищенном исполнении, внутри которого на DIN-рейках установлено необходимое модульное оборудование, аппараты и устройства. К стандартному набору устройств и аппаратов относятся вводный автоматический выключатель, устройство защитного отключения, автоматические выключатели для каждой цепи, предохранители, реле, счетчик электроэнергии, устройство защиты от импульсных перенапряжений. Дверцы шкафов могут иметь вырезы для считывания информации с устройств учета электроэнергии, индикации состояния электрических цепей. Для ограничения доступа к электрооборудованию, аппаратам и устройствам, предупреждения поражения электрическим током людей шкафы комплектуются замками. Для облегчения проведения обслуживания и ремонта, модернизации электрощитового оборудования возможно наличие освещения в шкафах. Монтаж всех устройств, аппаратов и приборов осуществляется на DIN-рейки. Такой подход позволяет максимально эффективно использовать свободное пространство внутри шкафа, исключить нарушение требований по установке электрооборудования.
Все аппараты и приборы, устанавливаемые в силовых шкафах, заземляются. В зависимости от конкретных требований заказчика приборы учета, измерения параметров электроэнергии, устройства сигнализации, реле защиты и управления могут быть расположены как внутри шкафов, так и с фасадной стороны.
Разновидности
Силовые шкафы различаются по назначению:
- Вводно-распределительные устройства (ВРУ). Элемент цепи передачи электроэнергии от линий электросетей или трансформаторов к потребителям.
- Главный распределительный щит (ГРЩ). Разновидность ВРУ, предназначенная для приема и распределения электричества внутри зданий.
- Автоматический ввод резерва (АВР). Электрощитовое оборудование, предназначенное для автоматического переключения питания с основной сети на резервное энергоснабжение для газовых котлов, систем автономного водоснабжения и пр.
- Панели собственных нужд переменного, постоянного тока. Оборудование для комплектации щитов собственных нужд на промышленных объектах – станциях, подстанциях и др.
Для заказа силовых щитов «под ключ» заказчику необходимо предоставить все необходимые исходные данные и схемы для проектирования и сборки электрощитового оборудования, либо заполнить опросный лист.
Шкафы распределительные силовые ШР и ШРС. Производство шкафов ШР, ШРС
Шкафы распределительные силовые ШРС
Завод по производству электрощитового оборудования 0,4 кВ ООО «НКУ-ПРО» предлагает приобрести шкафы распределительные силовые ШРС.
Для того что бы заказать силовой распределительный шкаф, необходимо направить в адрес ООО «НКУ-ПРО» опросный лист и принципиальную (электрическую) схему, а также прикрепить карточку предприятия.
Наш технический отдел с высококвалифицированными специалистами, имеющими высшее техническое образование и опыт работы более 10 лет в отрасли, в кратчайшие сроки и с максимальной ответственностью подготовят ТКП.
Кроме того, в условиях отсутствия ряда импортных устройств, наш инженерный состав проведет анализ проекта и осуществит подбор коммутационных аппаратов, отвечающих всем предъявленным проектом требованиям к электрощитовому оборудованию 0. 4 кВ..
При сборке щитов ШРС используются только качественные комплектующие известных зарубежных и отечественных производителей (АBB, Legrand, Schneider Electric, Siemens, Chint, EKF, IEK, КЭАЗ и многих других), что делает электрощиты долговечными и безопасными при эксплуатации.
Чтобы рассчитать стоимость и заказать сборку шкафов распределительных силовых необходимой комплектации обращайтесь в ООО «НКУ-ПРО» по телефону +7 (965) 395-28-88 или электронной почте [email protected]
Назначение шкафов распределительных силовых
Шкафы распределительные силовые ШРС предназначены для приема и распределения электрической энергии. Шкафы рассчитаны на номинальные токи до 400 А и номинальное напряжение до 380 В трехфазного переменного тока частотой 50 Гц с защитой отходящих линий предохранителями НПН2-60 (до 63А), ПН2-100 (до 100А), ПН2-250 (до 250 А), ПН2-400 (до 400А). Ввод/вывод проводов и кабелей предусмотрены снизу и сверху шкафа.
Выдерживаемый ударный ток:
- при ном. токе шкафа 250 А — не менее 10 кА;
- при ном. токе шкафа 400 А — не менее 25 кА.
Областью применения щитов распределительных ШРС
, являются силовые и осветительные и установки производственных, жилых, административных, общественных, сооружений и зданий, а так же других подобных зданий.Примеры выполненных работ по сборке ШРС
увеличить
увеличить
увеличить
увеличить
Конструктивное исполнение шкафов распределительных силовых
Шкафы распределительные силовые ШРС состоят из металлической оболочки, сваренной из листовой стали, на монтажных рейках которой, установлены автоматические выключатели или плавкие предохранители. Ввод- вывод отходящих и питающих линий осуществляется снизу. В шкафах в нижней части, расположены изолированная от корпуса, медная шина N. Шина N предназначена для подключения нулевых рабочих проводников, а к шине РЕ, которая электрически соединена с корпусом, подключаются защитные проводники. На вводе в шкафы распределительные устанавливается переключатель или рубильник-выключатель, а на отходящих линиях предусмотрена установка предохранителей.
При сборке шкафа ШРС на вводе возможна установка выключателя-разъединителя на одно, два направления, или рубильника с предохранителями. По умолчанию в ШРС устанавливается выключатель-разъединитель на одно направление по типу ВР32 (предназначены для включения, пропускания и отключения переменного тока номинальным напряжением до 660 В) и отходящие линии реализуются на базе предохранителей ППН. Предохранитель – защищает потребителей электроэнергии и электрические цепи от перегрузок и короткого замыкания. Если плавкая вставка предохранителя расплавится, то электрическая цепь разомкнется, так как предохранитель включен в нее последовательно – таким образом энергосистема потребителя будет защищена.
Также возможна замена предохранителей на автоматические выключатели, с соответствующими номинальными токами нагрузки. По требованию заказчика, соединение коммутационной аппаратуры внутри ШРС выполняется медной шиной.
Отличительной особенностью шкафов ШР 11, по отношению к шкафам ШРС, является наличие большего количества типоисполнений, они так же обладают дополнительными возможностями. Конструкцией шкафов ШР 11-73512 — ШР 11-73517 предусмотрена установка вводных предохранителей, а в шкафах ШР 11-73518 — ШР 11-73523 предусмотрена установка перекидного рубильника и наличие двух вводов. По остальным параметрам конструкция и схемы шкафов ШР 11 и шкафов ШРС идентичны.
Шкафы выпускаются в металлических корпуса напольного исполнения с нижним вводом. Доступ в электрощит обеспечивается через дверь со стороны фасада. Степени защиты, предусмотренные конструкцией корпуса — IP31 и IP54.
ШРС классифицируются:
- по количеству групп: 5 или 8 групп
- номинальному току шкафа ( 250А, 400А)
- номинальному току фидерных предохранителей (63, 100, 250А)
В зависимости от требуемого функционала, шкафы (щиты) ШРС, имеют различые типоразмеры и конфигурацию, и разрабатываются с учетом согласованного с Заказчиком технического задания.
Схемы электрические принципиальные ШРС
Распределительные шкафы с номинальным током до 200А:Увеличить
Распределительные шкафы с номинальным током до 400А:
Увеличить
Схемы электрические для шкафов ШР, ШРС предоставляются Заказчиком.
Монтаж шкафов ШРС
Шкафы распределительные можно подразделить, по способу установки:
- напольные — устанавливаются на цоколь (железный. кирпичный) либо непосредственно на пол, такого рода ШРС может монтироваться как внутри помещений, так и с наружи при обеспечении необходимой степени защиты
- встраиваемые — размещаются в заранее подготовленных нишах
- накладные — предусматривается крепления ШРС к стене, и иным сооружениям
По видам корпусов шкафы распределительные силовые бывают пластиковые и металлические, а также из нержавеющей стали для объектов пищевой промышленности.

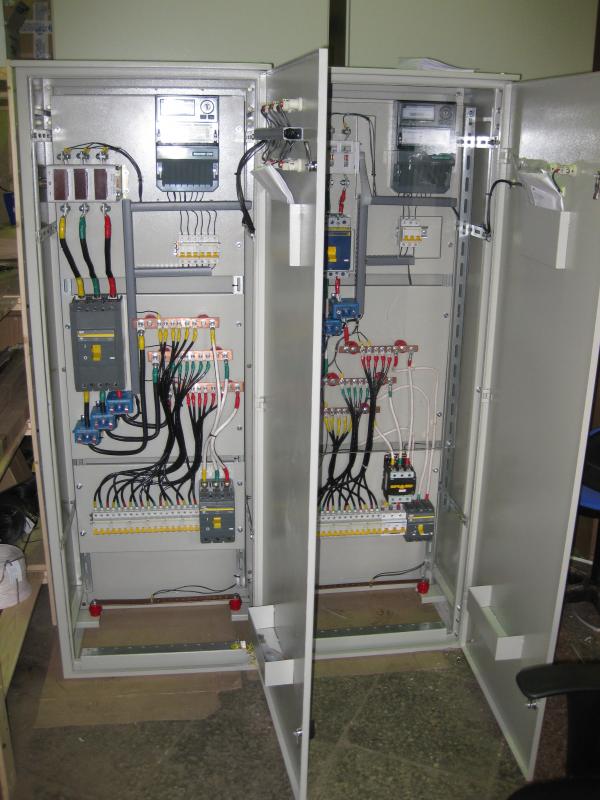

Пример реализованного ШРС для одного из ведущих предприятий пищевой отрасли:
Увеличить
Увеличить
Распределительный шкаф собран с использованием комплектующих Schneider Electric, корпус из нержавеющей стали Rittal.
Подключение ШРС осуществляется через отверстия в корпусе шкафа, оборудованные изделиями, обеспечивающими герметичность соединений и соответственно выдерживающие степень защиты ШРС по IP. Подключение кабелей производится посредством присоединения кабелей ввода и вывода к соответствующим зажимам шкафа. Кабель должен быть оснащен кабельным наконечником.
При подготовке к работе ШРС необходимо:
- проверить: целостность оболочки, рукоятки, шпилек заземления
- надёжность винтовых соединений
- наличие оперативных надписей
- работоспособность ручного привода вводного выключателя-разъединителя
- сопротивление изоляции токоведущих частей изделий, проверенное мегомметром на 500В не менее 20МОм
После чего, установить ШРС на место дальнейшей работы:
- произвести установку изделия на основание, надёжно закрепив винтовыми соединениями
- проверить, сопротивление изоляции
- присоединить контур заземления
- присоединить вводной силовой кабель к соответствующему вводному элементу электрической схемы, а отходящий кабель к соответствующему выводному элементу
- зафиксировать силовые кабели
- закрыть крышку
- подать напряжение на ввод
- составить акт о вводе в эксплуатацию
Производство шкафов распределительных от ООО «НКУ-ПРО»
Изготовление распределительных щитов производится в соответствии с технической и проектной документацией, предоставленной заказчиком.
Наше производство ШРС сертифицировано, что гарантирует высокое качество производимой продукции.
В зависимости от проектного задания шкафы распределительные силовые могут изготавливаться на различных элементных базах: АBB, Legrand, Schneider Electric, Siemens, Chint, EKF, IEK, КЭАЗ а также других производителей.
Заказывая шкафы распределительные в нашей компании, Вы всегда можете рассчитывать на:
- профессиональную консультацию
- индивидуальный подход
- приемлемые цены на сборку и комплектующие
- гарантированно высокое качество оборудования
- соблюдение сроков и оперативность
ООО «НКУ-ПРО» производит распределительные шкафы (щиты) 0,4 кВ в с строгом соответствии с ГОСТ и на основании Технический условий, зарегистрированных Федеральным агентством по техническому регулированию и метрологии «Российский институт стандартизации» за №200/136014 от 30.09.2021
