ШУЭ Шкаф учета электроэнергии | НПО «Электроаппарат»

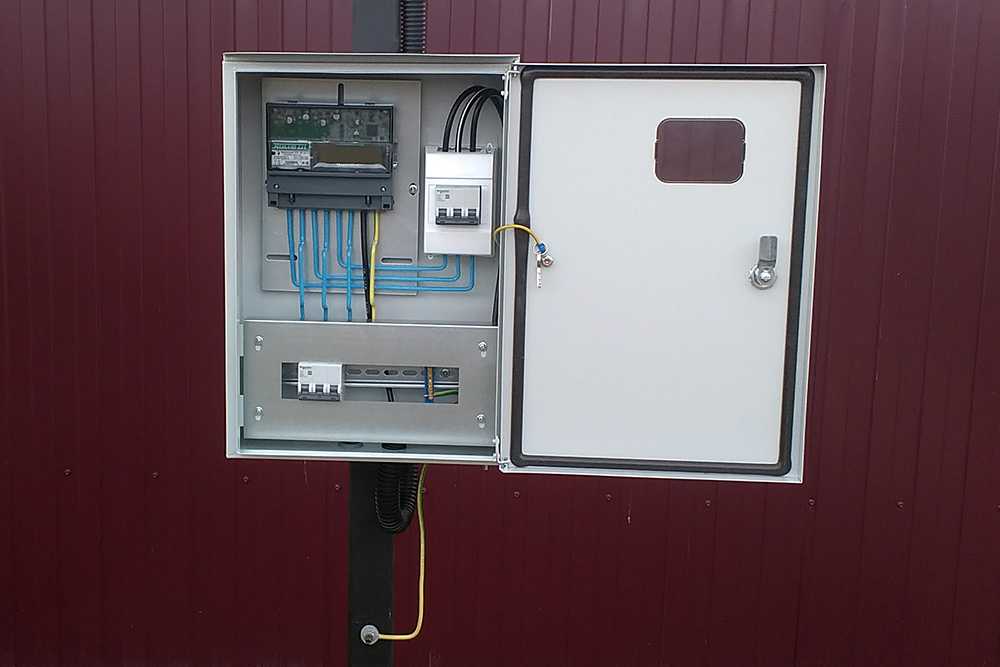

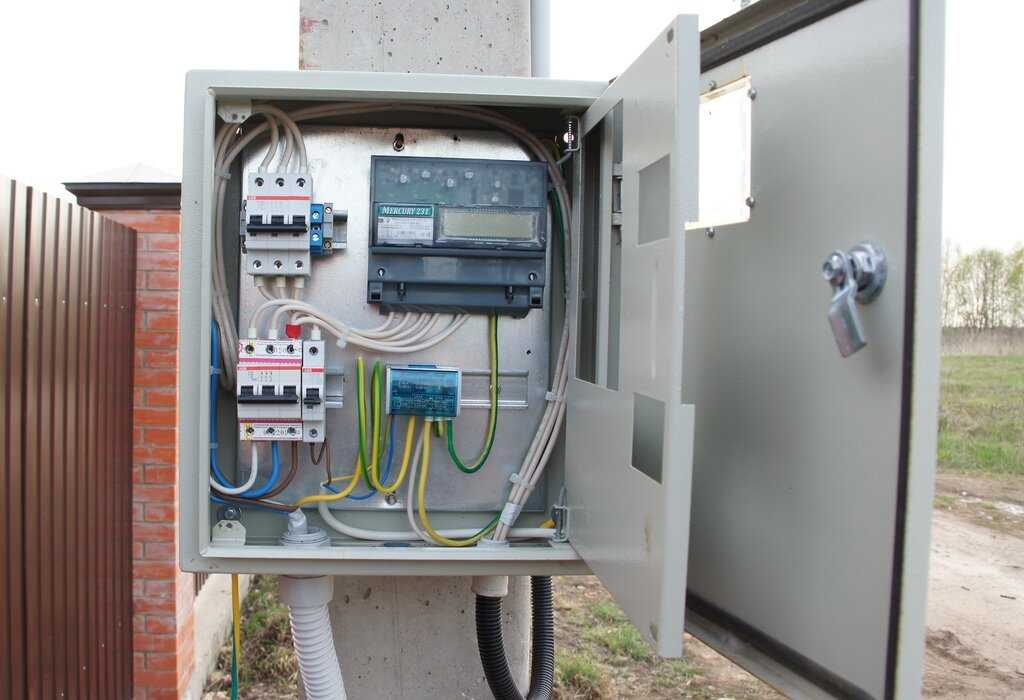

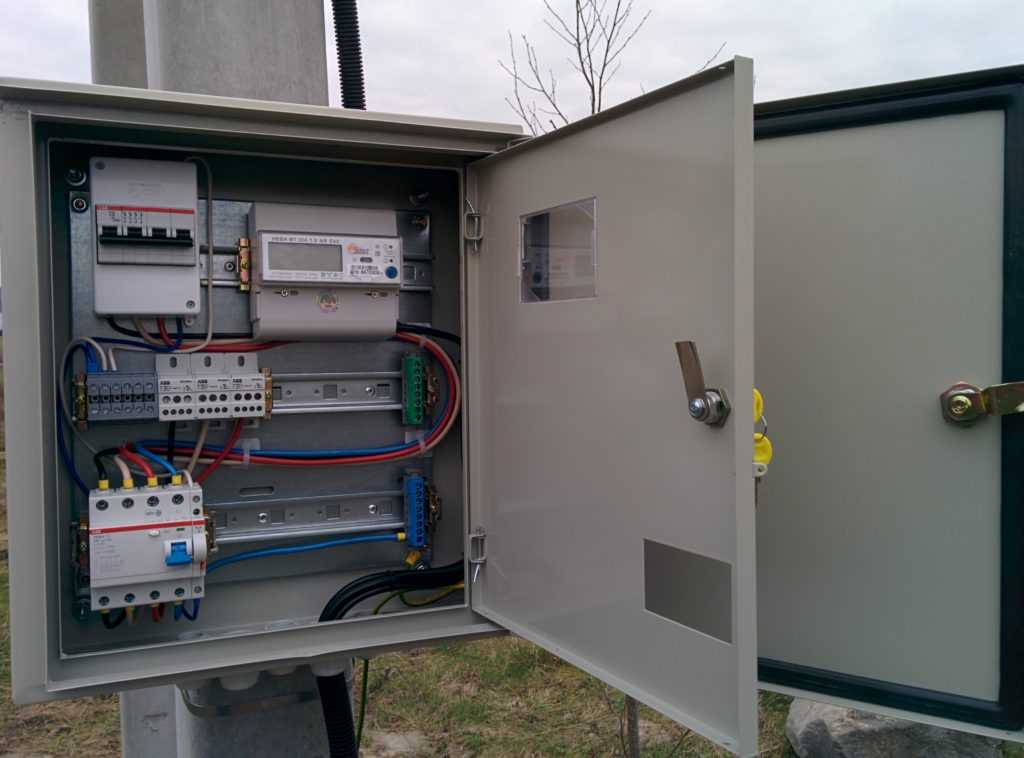

Низковольтные комплектные устройства (НКУ) шкафы учета электрической энергии серии ШУЭ предназначены для приема, распределения и учета электрической энергии электроустановок переменного тока напряжением 380/220 В частотой 50 Гц в сетях с глухозаземленной или изолированной нейтралью и защитным проводником.
Шкафы ШУЭ обеспечивают учет и распределение электрической энергии в однофазной и трехфазной сети, защиту выходных цепей от перегрузок, токов короткого замыкания и импульсов напряжения, защиту от токов утечки на землю, что позволяет предотвратить возникновение пожаров в связи с неисправностью в электрической проводке и защиту людей и животных от поражения электрическим током.
НКУ предназначены для использования в жилых, общественных и бытовых зданиях, производственных предприятиях и встроенных объектах (офисах, магазинах, складах и т.п.) и фермерских хозяйствах и устанавливаются в закрытых помещениях в местах присоединения электропроводки к питающей сети.
Шкафы ШУЭ изготавливаются на номинальные токи 80, 100, 160, 250 А, без вводного выключателя или с вводным выключателем. В качестве вводных выключателей используются рубильники-выключатели, рубильники-переключатели автоматические выключатели или устройства защитного отключения (УЗО). В качестве выключателей на отходящих линиях используются автоматические выключатели или УЗО.
НКУ изготавливаются навесного и встроенного исполнений.
Степень защиты по ГОСТ 14254 – IP54 навесного исполнения, IP30 встроенного исполнения.
Климатическое исполнение и категория размещения – УХЛ4 по ГОСТ 15150 и ГОСТ 15543.1.
Низковольтные комплектные устройства ШУЭ изготавливаются в соответствии с требованиями ТУ3434-001-99475783-2012.
Условия эксплуатации
Шкафы предназначены для работы в следующих условиях:
• высота над уровнем – моря не более 1000 м;
• температура окружающего воздуха – от плюс 1ºС до плюс 35ºС для УХЛ4;
• относительная влажность воздуха – до 80% при температуре плюс 25ºС для УХЛ4;
• окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
• группа условий эксплуатации в части воздействия механических факторов внешней среды – М2 по ГОСТ 17516.
1;
• рабочее положение в пространстве – вертикальное, допускается отклонение от рабочего положения до 5° в любую сторону.
• Номинальный режим работы – продолжительный;
Структура условного обозначения
ШУЭ Х — ХХХ — ХХХХ — ХХ — Х_________ | ШУЭ — вид низковольтных комплектных устройств (НКУ): |
ШУЭ Х — ХХ — ХХХ — ХХХ — Х__________ | Типоисполнение в зависимости от наличия импульсной защиты: |
ШУЭ Х — ХХ — ХХХ — ХХХ — Х__________ | Исполнение по току: |
ШУЭ Х — ХХ — ХХХ — ХХХ — Х__________ | Типоисполнение по типу вводного выключателя: |
ШУЭ Х — ХХ — ХХХ — ХХХ — Х__________ | Исполнение по фидерным выключателям: 000 … 790 |
ШУЭ Х — ХХ — ХХХ — ХХХ — Х__________ | Исполнение по дополнительному учету электроэнергии в однофазной сети: |
ШУЭ Х — ХХ — ХХХ — ХХХ — Х__________ | Дополнительные исполнения по выключателям в однофазной сети (таблица №2): |
ШУЭ Х — ХХ — ХХХ — ХХХ — Х__________ | Конструктивное исполнение: |
ШУЭ Х — ХХ — ХХХ — ХХХ — Х__________ | Обозначение климатического исполнения и категории размещения по ГОСТ 15150 – УХЛ4. |
Пример записи условного обозначения шкафа учета электрической энергии серии ШУЭ, выполненного без импульсной защиты на номинальный ток 100 А; с рубильником-выключателем на вводе; с фидерными выключателями: трехфазный выключатель с дифференциальной защитой, 3 трехфазных автоматических выключателя, 6 однофазных автоматических выключателя; с дополнительным одно- фазным учетом в общей цепи; с УЗО в качестве вводного однофазного выключателя; навесного исполнения; климатического исполнения УХЛ4 при заказе: ШУЭ-21-332-261 УХЛ4, ТУ3434-001-99475783-2012
Основные технические характеристики
Типоисполнения шкафов распределения электроэнергии в зависимости от применяемых схем приведены в таблицах
Технической документации ШУЭ — скачать pdf
Вводной выключатель и выключатели на отходящих линиях не должны длительно нагружаться током, превышающим 75% от значений номинальных токов их тепловых максимальных расцепителей тока в шкафах ШУЭ степени защиты IP54.
Номинальный режим работы шкафов продолжительный.
Степень защиты шкафов при закрытых дверях IP54 для навесного исполнения и IP30 для встроенного исполнения, при открытых дверях – IP20 по ГОСТ 14254.

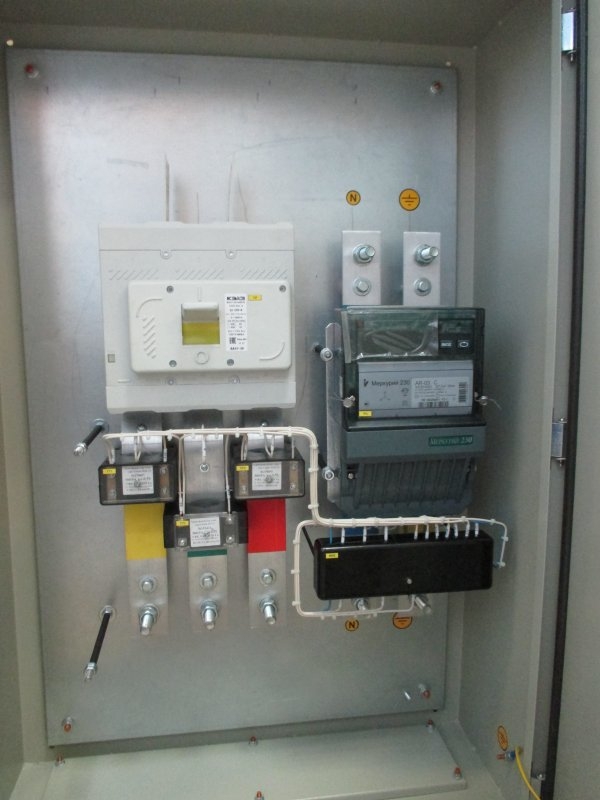

Шкафы ШУЭ рассчитаны на подключение к шкафу основного и резервного вводов. Учет электроэнергии при токе шкафа более 100 А производится трехфазным счетчиком на 5 А, подключенным к силовой цепи через трансформаторы тока, при токе шкафа менее 100 А устанавливаются счетчики прямого включения.
Таблица №1. Исполнение НКУ серии ШУЭ по фидерным предохранителям
| Порядковый номер исполнения | Количество комплектов предохранителей |
| 900 | 1 (1х3) |
| 901 | 2 (2х3) |
| 902 | 3 (3х3) |
Таблица №2. Исполнение НКУ серии ШУЭ по однофазным выключателям в однофазной сети
| Порядковый номер исполнения | Тип вводного выключателя | Количество аппаратов распределения | |
| Автоматические выключатели | Выключатели с дифференциальной защитой (УЗО) | ||
| 0 | — | — | — |
| 1 | авт. выкл. | — | — |
| 2 | авт. выкл. | 1 | 1 |
| 3 | авт. выкл. | 2 | — |
| 4 | авт. выкл. | 3 | — |
| 5 | авт. выкл. | 4 | — |
| 6 | УЗО | — | — |
| 7 | УЗО | 2 | — |
| 8 | УЗО | 3 | — |
| 9 | УЗО | 4 | — |
Оформление заказа
При оформлении заказа НКУ серии ШУЭ необходимо указать:
— полное наименование маркировки, согласно структуре условного обозначения;
— техническое задание, либо опросный лист;
— нетиповые схемы, комплектация нетиповыми аппаратами, нетиповые габариты.
Заявку и любые вопросы по выбору оборудования, можно отправить любым удобным для Вас способом:
— Электронная почта: [email protected]
— Тел/факс: +7 (8352) 57-00-28, 57-00-49, 57-06-71.
Изготовление и комплектация каждого шкафа зависит от технических требований заказчика и выполняется согласно заявке. По отдельному заказу возможно изготовление индивидуальных нетиповых шкафов серии ШУЭ по схемам заказчика.
Оформить заказ

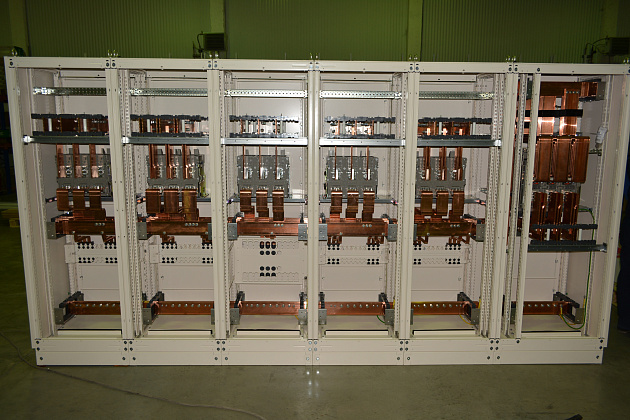

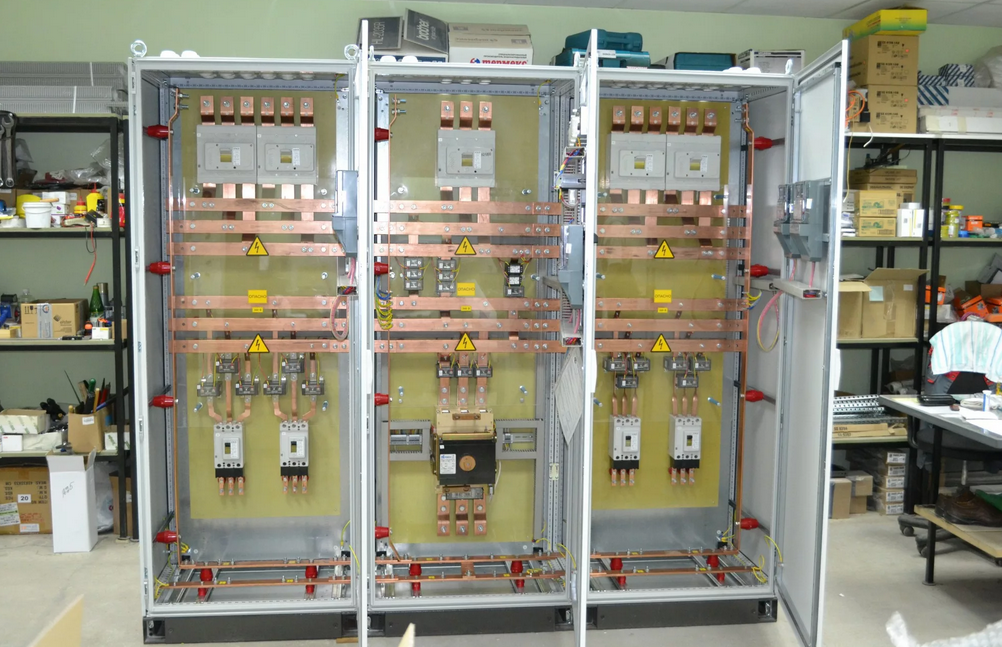

Конструкция
Шкаф состоит из оболочки с дверью, несущего каркаса и панелей. Конструктивно оболочка выполнена в навесном и встраиваемом исполнении. На несущем каркасе расположены все составные элементы конструкции, электрические аппараты и монтажная часть.
Защитные панели закрывают всю распределительную часть монтажа, соединения вводных и выводных кабельных фидеров.
Ввод и вывод питающих и отходящих линий навесных шкафов производится через сальники, которые расположены сверху и снизу шкафа. Дверь шкафа запирается замком. Включение и выключение вводных и фидерных автоматов производится при открытой двери.
Общий вид НКУ типа ШУЭ приведен на рисунке 1. Электрические схемы приведены на рисунке 2 (на схемах в качестве вводного выключателя показан рубильник-переключатель).
Габаритные размеры ящиков приведены в таблице 3.

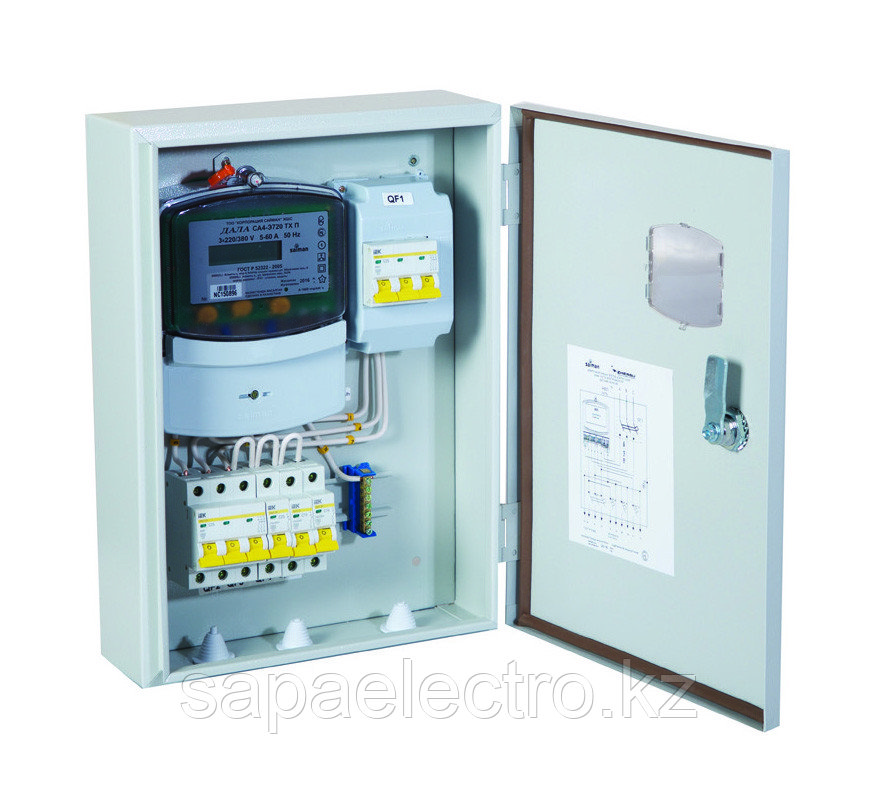

Рисунок 1. Общий вид шкафов ШУЭ: а) навесное исполнение; б) встроенного исполнения.
Таблица 3 – Габаритные размеры НКУ
| Тип шкафа | H | h2 | L | L1 | B | B1 | Конструктивный коэффициент* |
| Навесное | 800 | 620 | 600 | 650 | 200 | — | 18/24 |
| 1000 | 820 | 600 | 650 | 200 | — | 36/43 | |
| Встроенное | 475 | 400 | 675 | 600 | 190 | 170 | 18/24 |
* В числителе указано максимальное значение конструктивного коэффициента для шкафов с импульсной защитой и дополнительным учетом в однофазной цепи; в знаменателе – для остальных шкафов.
Рисунок 2 – принципиальные электрические схемы главных цепей НКУ серии ШУЭ:
а) с предохранителями в распределении;
б) с автоматическими выключателями в распределении;
в) с автоматическими выключателями и УЗО в распределении;
г) с дополнительным учетом электроэнергии в однофазной сети.
Отправить заявку
Техническая документация ШУЭ — скачать pdf
Общие сведения Шкаф учета и распределения электроэнергии ШУРЭ предназначен для приема, учета и распределения электрической энергии напряжением 380/220 В в сетях с глухозаземленной нейтралью трехфазного переменного тока частотой 50 Гц, а также защиты отходящих линий от перегрузки и токов короткого замыкания. Структура условного обозначения ШУРЭ-Х У3: Условия эксплуатации Номинальное значение климатических факторов по ГОСТ 15543.1-89 и
ГОСТ 15150-69.   Способ обслуживания — односторонний.   Вид обслуживания — периодический.   Номинальный режим работы продолжительный.   Степень защиты оболочки IР21 по ГОСТ 14254-80.   Группа условий эксплуатации в части воздействия механических факторов внешней среды М3 по ГОСТ 1751.16-90.   Шкаф ШУРЭ соответствует ТУ 36.70.0914-54-92. По технике безопасности шкафы соответствуют ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.7-83. ТУ 36.70.0914-54-92 Технические характеристики Напряжение, кВ — 0,22; 0,38
Род тока — переменный
Частота тока, Гц — 50
Номинальный ток, А — 400
Номинальные токи отходящих силовых линий, А — 100; 400
Номинальный ток линий освещения, А — 16
Количество аппаратов защиты линий освещения: ШУРЭ-1 У3 — 12
ШУРЭ-2 У3 — 15
Габаритные размеры, мм: ширина — 850
высота — 1050
глубина — 250
Масса, кг, не более — 70  Конструкция и принцип действия Конструктивно шкафы ШУРЭ представляют собой сварное изделие из
листового металла с размещенными внутри на вставной раме
электрическими аппаратами и средствами учета электроэнергии.
Соединение аппаратов выполнено с использованием провода различного
сечения, а цепи 400 А алюминиевой шиной.   Габаритные, установочные и присоединительные размеры приведены на рис.  1.Рис. 1.   Габаритные, установочные и присоединительные размеры шкафов ШУРЭ   Электрические схемы шкафа представлены на рис. 2. Рис. 2а. Рис. 2б   Электрические схемы шкафов   а) — ШУРЭ-1   б) — ШУРЭ-2    Табл.   Распределительная цепь шкафа состоит из вводного врубного выключателя, автоматов (предохранителей) линии освещения, зажимов на 100 и на 400 А.   Цепь учета электрической энергии состоит из счетчика активной энергии и трансформаторов тока.   Защита силовых распределительных цепей выполнена с использованием предохранителей. В комплект поставки входят: шкаф в соответствии с заказом; ключ от двери; паспорт. Изготовителем выпускаются шкафы ШУРЭ, различающиеся по типу аппаратов защиты в линиях освещения (см. структуру условного обозначения). Центр комплектации «СпецТехноРесурс» |
Что они собой представляют, их типы и методы построения
Трансформатор тока (ТТ) преобразует первичный ток во вторичный ток меньшей или большей величины с помощью определенного коэффициента трансформации. В большинстве случаев трансформатор тока уменьшает большой ток для защиты, измерения и других целей. Из-за протекания больших токов важно защитить пользователей и операторов от возможного поражения электрическим током. Это достигается с помощью шкафов ТТ.
Шкафы ТТ являются неотъемлемой частью систем учета электроэнергии и используются как внутри помещений, так и снаружи, в домах и на производстве. Это корпуса, в которых установлены трансформаторы тока. Шкафы также сделаны для предотвращения поражения электрическим током путем создания физического барьера.
Типы шкафов ТТ
Производители шкафов ТТ всегда следят за тем, чтобы это оборудование соответствовало стандартам безопасности Лабораторий страховщиков (UL) и/или Национальной ассоциации производителей электрооборудования (NEMA).
Сегодня стандартами для шкафов трансформаторов тока являются в основном UL Type 1 и NEMA Type 3R.
Однако существуют и другие популярные шкафы ТТ с различными рейтингами NEMA. Кроме того, рейтинги NEMA определяют различные типы сред, в которых можно использовать электрические шкафы. К ним относятся:
- NEMA Type 1,
- NEMA Тип 2,
- NEMA TYPE 3,
- NEMA Тип 3R,
- NEMA Тип 4,
- Type Type 4X,
- и более
Tackestes Be Cansances тоже могут быть также могут быть. классифицируются по их конструкции. К ним относятся:
- Отдельно стоящие шкафы/шкафы для монтажа на пьедестале.
- Настенные шкафы ТТ.
- Шкафы на подставке
Изготовление шкафов ТТ
Шкаф BGE CT NEMA 3R (наружный)Большинство электрических шкафов в промышленности часто бывают металлическими. Для шкафов трансформаторов тока наиболее распространенными материалами являются оцинкованное железо, углеродистая сталь, алюминий и нержавеющая сталь.
При изготовлении шкафов ТТ часто используются такие методы, как сварка, резка и гибка. Однако шкафы из синтетических материалов не редкость. NJ Sullivan является компанией по изготовлению металлических изделий на заказ и не производит шкафы из синтетических материалов.Двери
Двери электрических шкафов часто изготавливаются из холоднокатаных листов. Все двери должны открываться не менее чем на 120° в боковом направлении. Они должны иметь ручку, облегчающую их работу. Петли должны быть оцинкованными, хромированными, никелированными или изготовленными из нержавеющей стали, бронзы или алюминия. Эти петли должны быть достаточно прочными, чтобы жестко закрепить дверь конструкции. Обратите внимание, что во время установки необходимо соблюдать осторожность, чтобы дверь не потеряла защитное порошковое покрытие.
Зная характеристики, конструкцию и материал корпуса, вам будет проще устанавливать и использовать шкафы ТТ. Это также может уберечь вас от дорогостоящих ошибок во время установки.
