Климатические телекоммуникационные шкафы - виды и сферы применения

Использование монтажных шкафов

Реалии сегодняшней бизнес-среды предполагают активное и максимально возможное использование, а также участие информационных сервисов и вовлеченных программных решений в ежедневной деятельности любой компании. В свою очередь, высокий уровень развития IT-технологий делает это участие максимально эффективным, но выдвигает определенные требования к степени защищенности и ограниченной доступности необходимого для этого телекоммуникационного оборудования. Для решения этой задачи используют монтажные (телекоммуникационные) шкафы.

Что это такое телекоммуникационный шкаф

В общем виде Телекоммуникационный Шкаф – это металлический короб для размещения автоматизированных систем управления, кабелей, коммутаторов, патч-панелей, серверов, ИБП, маршрутизаторов, распределителей и других коммутационных и сетевых устройств. Оборудование устанавливается на монтажные профили / рэковые стойки под определенные стандарты монтируемого в шкафы оборудования: 10”, 19”, 23”.

19” – общепринятый стандарт, так называемая монтажная ширина. Принят еще в середине 20 века, так как все устройства в то время были именно этой ширины – 482,6 мм. По всей высоте монтажных профилей высечены квадратные отверстия, которые также имеют стандартную интервальную высоту, кратную 1U (1 юнит) или 44,45мм.

Существует ряд общих требований к конструкции ТШ, вне зависимости от назначения и места использования:

  • Вместимость – в небольшом внутреннем пространстве необходимо смонтировать наибольшее количество оборудования.
  • Обеспечение свободного доступа к любому элементу «начинки» в целях администрирования либо проведения ремонтных работ.
  • Возможность ввода и организации кабелей в строго определенном порядке.
  • Защита от несанкционированного доступа и/или неразрешенных действий. По запросу большинство ТШ изготавливаются с антивандальными свойствами, комплектуются дополнительной дверью, сувальдными и ригельными замками, с увеличением толщины стали и т. д. Существуют также модели с перфорированными стенками, в которых нет прямого доступа внутрь при сохранении постоянного вентилирования.
  • Устойчивость к любому виду внешнего воздействия: пыли, влаги, химическим реактивам.
  • Создание постоянного температурного режима. Защита оборудования от перепадов температуры является принципиальным условием.

Область использования телекоммуникационных шкафов на предприятии

Компьютерные сети, линии телефонной связи и широкополосного доступа к интернету (ШПД), а также системы внутренней и внешней безопасности совокупно составляют его цифровую инфраструктуру. Наиболее современный формат ее организации – СКС. Это набор кабелей и коммутационного оборудования вкупе с методологией их совместного использования.

Телекоммуникационные шкафы обычно устанавливают в помещениях, где необходимо разместить кабели связи, серверы, ИБП (источников бесперебойного питания), АКБ (аккумуляторные батареи):

  • Серверные помещения
  • Центры обработки данных (ЦОД)
  • IT-системы
  • Структурированные кабельные системы (СКС)

Решение содержать собственные серверные помещения требует определённый ресурс, поэтому во многих случаях шкафы и стойки выносят в места общего доступа – подвалы, чердаки, лестничные клетки, бытовые помещения.

Это одна из причин необходимости антивандальной защиты и продуманного конструктива шкафа.

Климатические Телекоммуникационные шкафы (КТШ)

Существует несколько классификаторов ТШ. Основные:

  • по месту установки – уличные и для помещений.
  • по типу установки – напольные и настенные (навесные).

Именно для установки на улице используют большинство модификаций климатических телекоммуникационных шкафов.

Очень многие зарубежные и отечественные производители телекоммуникационных шкафов имеют в линейке товаров различные модели и вариации климатических шкафов. В качестве образцов изделий, на примере которых будут определяться конструктивные особенности, преимущества и недостатки КТШ, выбраны разные модели климатических телекоммуникационных шкафов производства Российского ПО «Сделано в России».

Почему стоит выбрать именно бренд «Сделано в России»?

ПО «Сделано в России» предлагает своим покупателям по наиболее адекватным ценам очень большой выбор КТШ не только в рамках «Стандартных» решений, но и «Индивидуальных», а также «Комплексных».

Для рассмотрения выбраны наиболее примечательные варианты климатических шкафов

СТАНДАРТНЫЕ РЕШЕНИЯ от «Сделано в России»

В каталоге компании более 10 моделей климатических шкафов, разделенных на два подкаталога, в зависимости от типа установки.

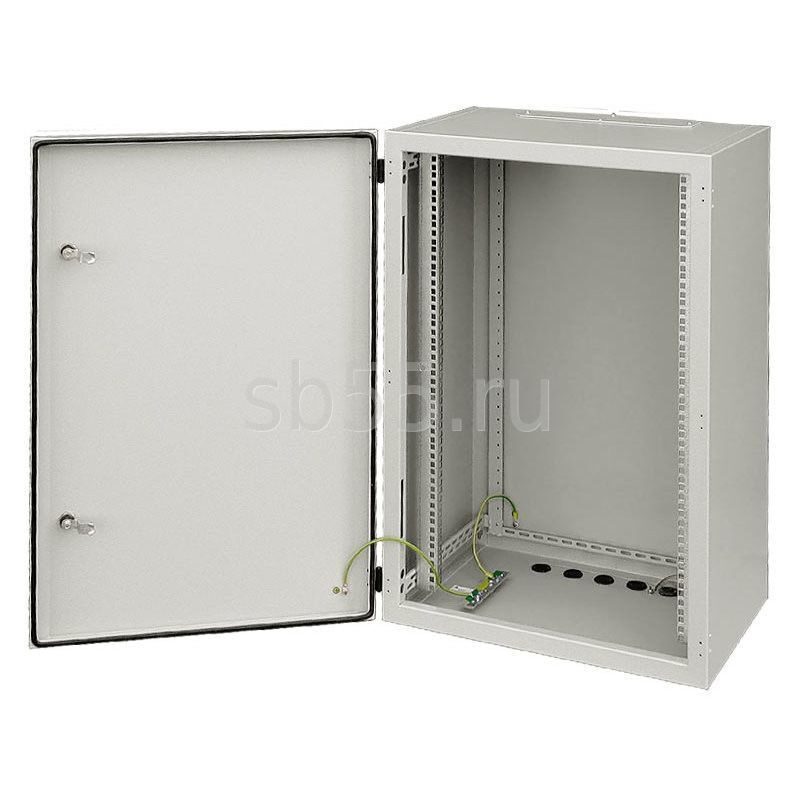

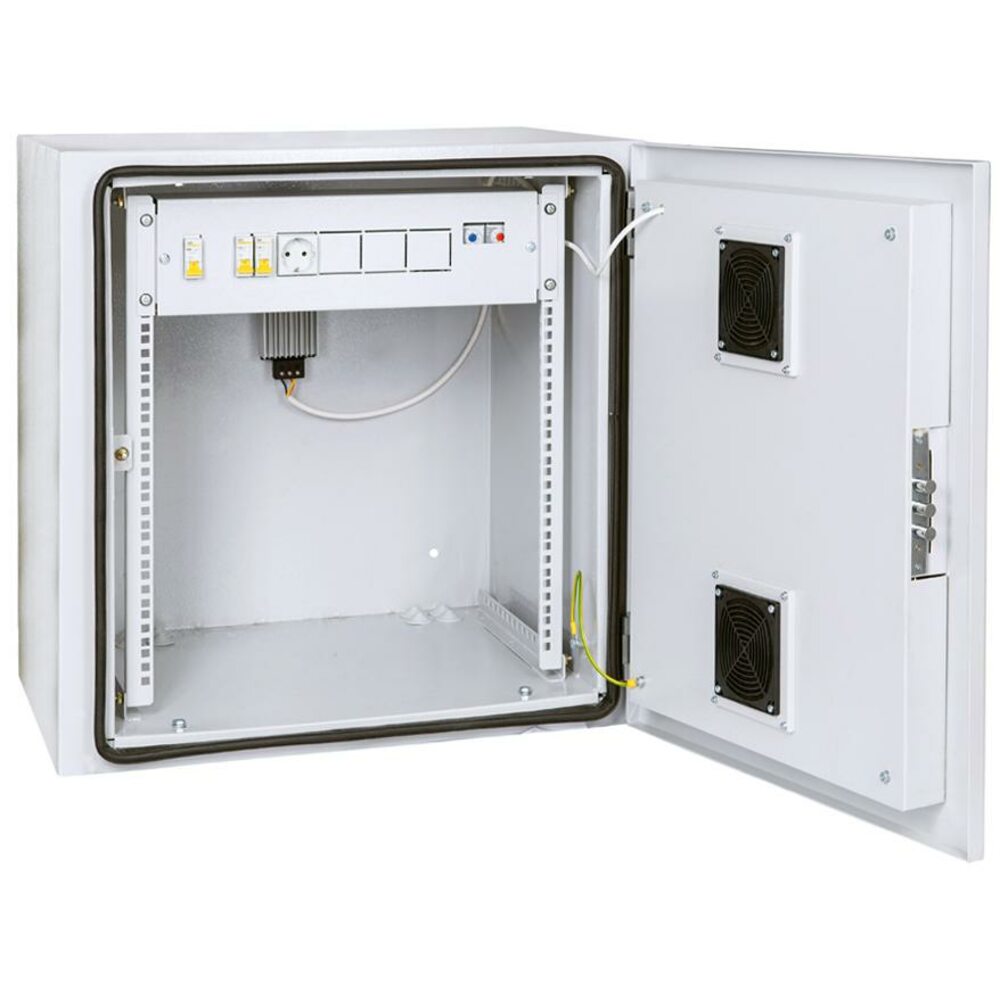

Навесные/настенные шкафы

К основным конструктивным особенностям в области терморегулировании навесных КТШ можно отнести:

  • Возможность эксплуатации на улице при температуре от -50 до +50, по запросу от -40 до +40
  • Класс защиты от климатического воздействия IP 54-66
  • Съемный блок вентиляторов (2-4 шт.) в крыше шкафа выводит воздух вверх
  • Термостат
  • Вмонтированный тепловентилятор для активного обогрева с принудительным обдувом равномерно распределяет тепло внутри корпуса.
  • Конструкция исключает появление мостов холода
  • Внутри емкость шкафа покрыта теплоизоляционным материалом
  • Конструктивно весь монтажный шкаф – термос, в крышу, днище и стенки добавлен утеплитель.

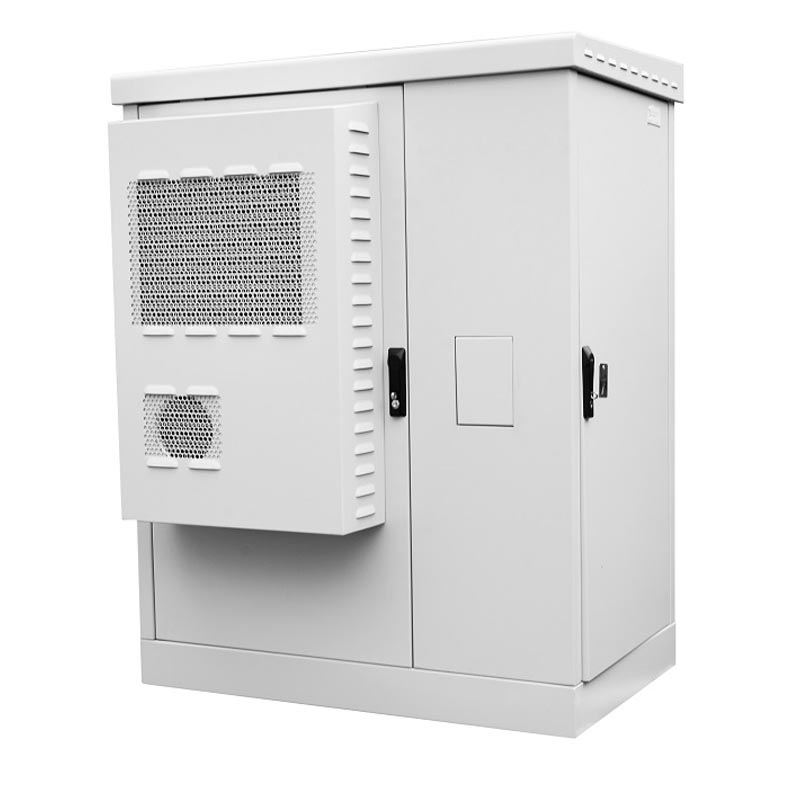

Напольные шкафы

В напольных и навесных шкафах возможна установка системы кондиционирования на базе кондиционеров мощностью от 300 Вт до 2500 Вт. Также диапазон температур воздуха от -50 до +50. В конструктиве предусмотрено: повышенная термозащита, наличие теплоизолятора, резиновый полиуретановый утеплитель по периметру, тепловентилятор, блок съемных вентиляторов, терморегулятор, комплект заземления.

Стандартные климатические телекоммуникационные шкафы производства ПО «Сделано в России» благодаря своим уникальным свойствам и высокому показателю соотношения «цена/качество», широко используются для монтажа:

  1. Телекоммуникационного, компьютерного и сетевого оборудования
  2. Пожарных систем
  3. Систем защиты от несанкционированного доступа
  4. Устройств видеонаблюдения
  5. Систем электропитания
  6. Систем мониторинга
  7. Систем управления и автоматизации

КОМПЛЕКСНЫЕ РЕШЕНИЯ от «Сделано в России»

Среди комплексных решений особое внимание заслуживает конструкция «Узел связи с кондиционированием и системой бесперебойного питания».

В ней создан режим поддержки микроклимата на базе кондиционера, а в качестве утеплителя использован пенофол. Класс термозащиты максимальный – до IP66. Данная модификация доказала свою эффективность при работе в агрессивных средах.

ИНДИВИДУАЛЬНЫЕ РЕШЕНИЯ от «Сделано в России»

Разработка специалистами ПО «Сделано в России» индивидуальных решений КТШ привела к созданию целого ряда уникальных изделий для использования в разных сферах:

  1. Климатический шкаф IP55 19'' напольный, в котором в качестве теплоизолятора – сэндвич-панель толщиной до 40мм
  2. Решение на базе модели IP55 19'', предназначенное для контроля дорожного движения
  3. Узел доступа связи уличного исполнения – аналог известного КТШ Shelter ОDU S II представляет интерес как модель в рамках программы «Импортозамещение» ПО «Сделано в России».
  4. Всепогодный шкаф с повышенным цоколем, полным доступом и кондиционером
  5. И целый ряд других климатических шкафов.

Продукция ПО «Сделано в России» - уникальный шанс приобрести климатические и любые другие телекоммуникационные шкафы Российского производства, характеристики которых соответствуют зарубежным аналогам. «Сделано в России» - гордимся каждым изготовленным изделием!

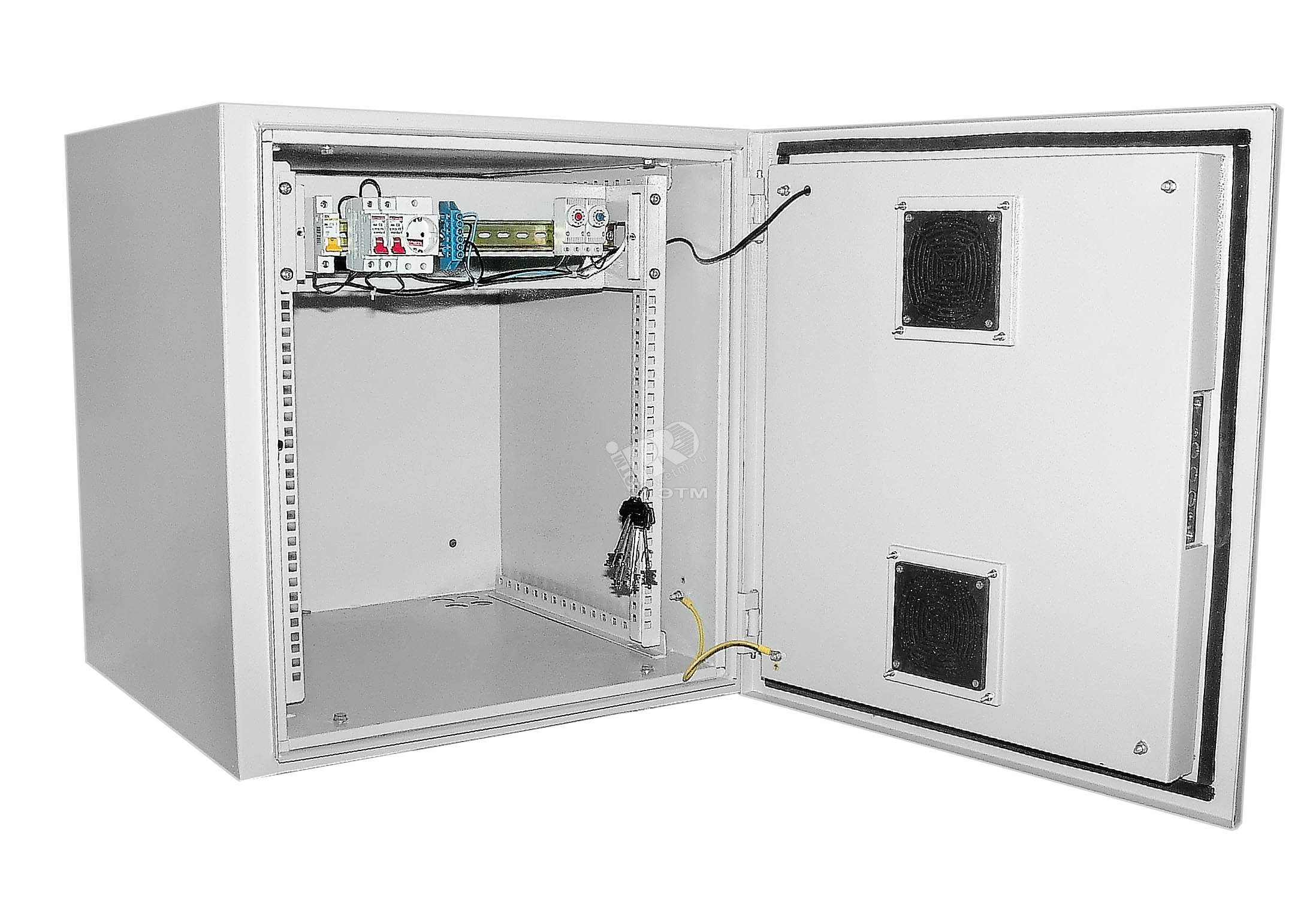

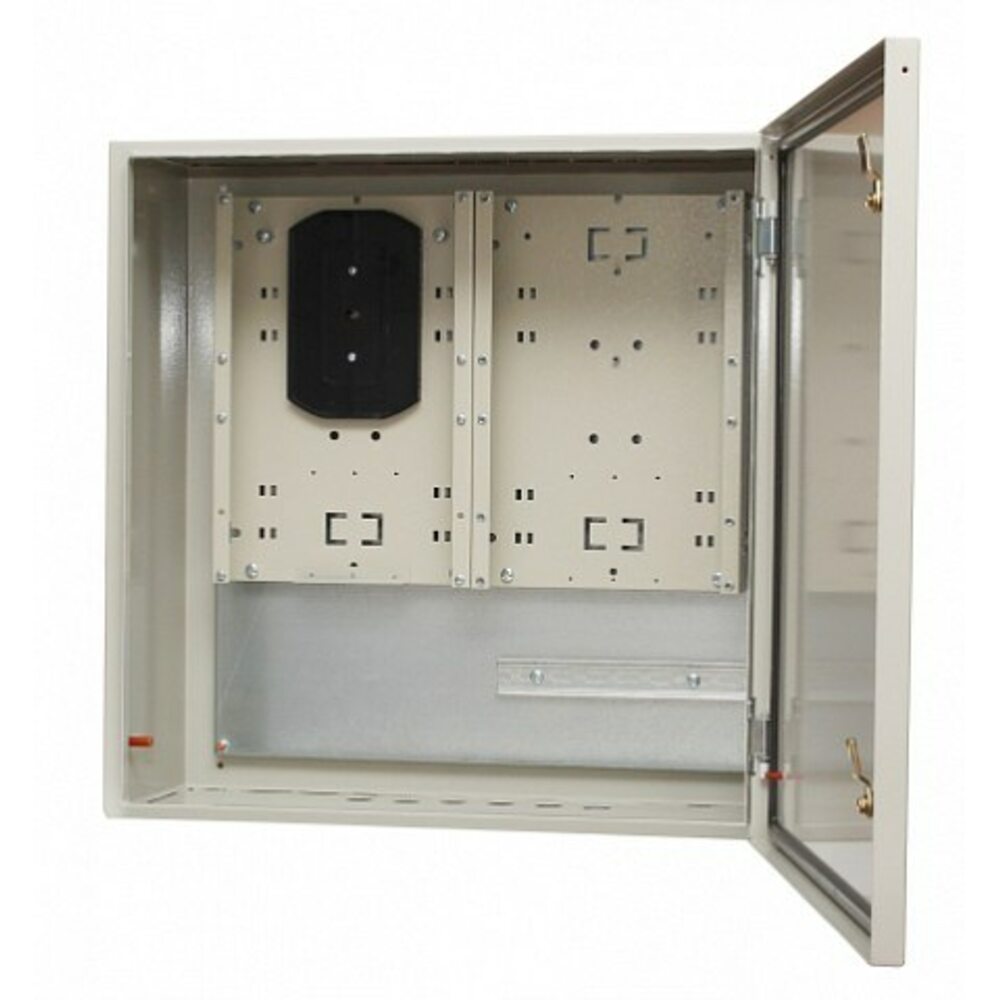

Шкаф внешнего исполнения 300х650х900 (856)

Антивандальные шкафы CSV AV — предназначаются для установки серверов и телекоммуникационного оборудования и выполнены в защищенном формате, для предотвращения доступа злоумышленникам к оборудованию которое установленно внутри корпуса.

Данный тип шкафов необходим в таких случаях, когда монтаж оборудования происходит в пространствах с общим доступом: в подвалах помещений, на чердаке, в подъездах зданий или на техническом этаже. Главным преимуществом антивандального шкафа является его стойкость к различным видам механических повреждений, деформациям и попыткам взлома.

Для того чтобы провести оптоволоконный кабель внуть антивандального ящика, необходимо его протянуть сквозь специальные отверстия оборудованные повышенным уровнем защиты. Если шкаф установлен на улице или в местах с общим доступом, то без наличия специального инструмента никто не сможет получить доступ к установленному в нем оборудованию.

Шкаф для внешнего размещения имеет кронштейн для крепления на вертикальную опору или столб, с помощью металлической ленты. Защитные накладки на вентиляционном жалюзи предохраняют устройства расположенные внутри от попадания воды.

Практически любой антивандальный ящик выполнен в едином стандарте 19 дюймов – это означает, что внутренняя ширина равна 19″, что позволяет размещать в нем большинство видов телекоммуникационного оборудования. Стальной корпус покрывается слоем эпоксидно-порошковой краски, устойчивой к коррозии и ударам, а также обеспечивающей достойный внешний вид конструкции. В большинстве случаев шкаф антивандальный телекоммуникационный окрашивается в различные оттенки серого.

Размеры шкафа с классическим методом установки:

Высота шкафа в монтажных единицах (U)

Высота шкафа, мм

7 440
12 665

 Размеры шкафа с вертикальным размещением:

Глубина шкафа в монтажных единицах (U)

Глубина шкафа, мм

2  195


Основные особенности шкафов для внешнего размещения.

  • В модельном ряду присутствуют шкафы с классическим способом установки оборудования и шкафы с вертикальным размещением.
  • Шкафы комплектуются кронштейном для монтажа на столб или вертикальную опору с помощью металлической ленты.
  • Шкафы комплектуются выдвижной или откидной рамой для удобного доступа к оборудованию при обслуживании и монтаже.
  • В комплект шкафа входит легкосъемный кронштейн для установки вентилятора. Также в комплект входит решетка для установки  фильтра.
  • В комплект шкафа входят защитные накладки на вентиляционные жалюзи. При установке на большой высоте и сильном ветре они предохраняют внутренний объем шкафа от попадания воды.
  • Шкаф укомплектован тремя замками. Первый, с ключем типа "бабочка" предназначен для плотного закрытия двери. Два других, типа АРИКО ВС-2, обеспечивают защиту от несанкционированного проникновения.
  • Шкафы имеют по 4 ввода кабеля диаметром 18,2 мм и 3 - диаметром 6,5 мм. Совместимы с гермовводами типа PG-11 и PG-29.
  • По степени защищенности шкафы соответствуют  IP 54
Показать полностью

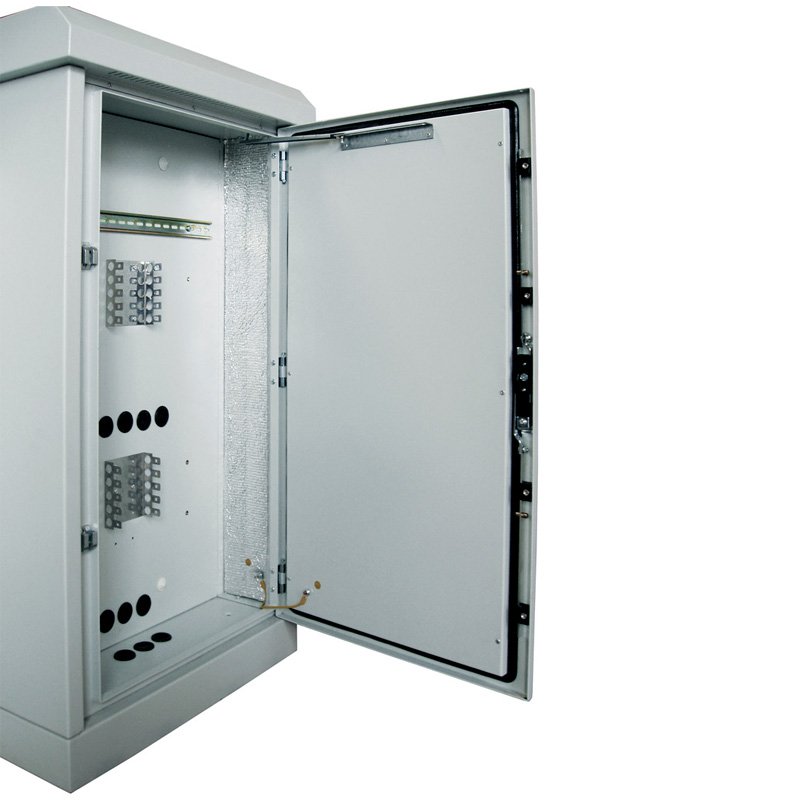

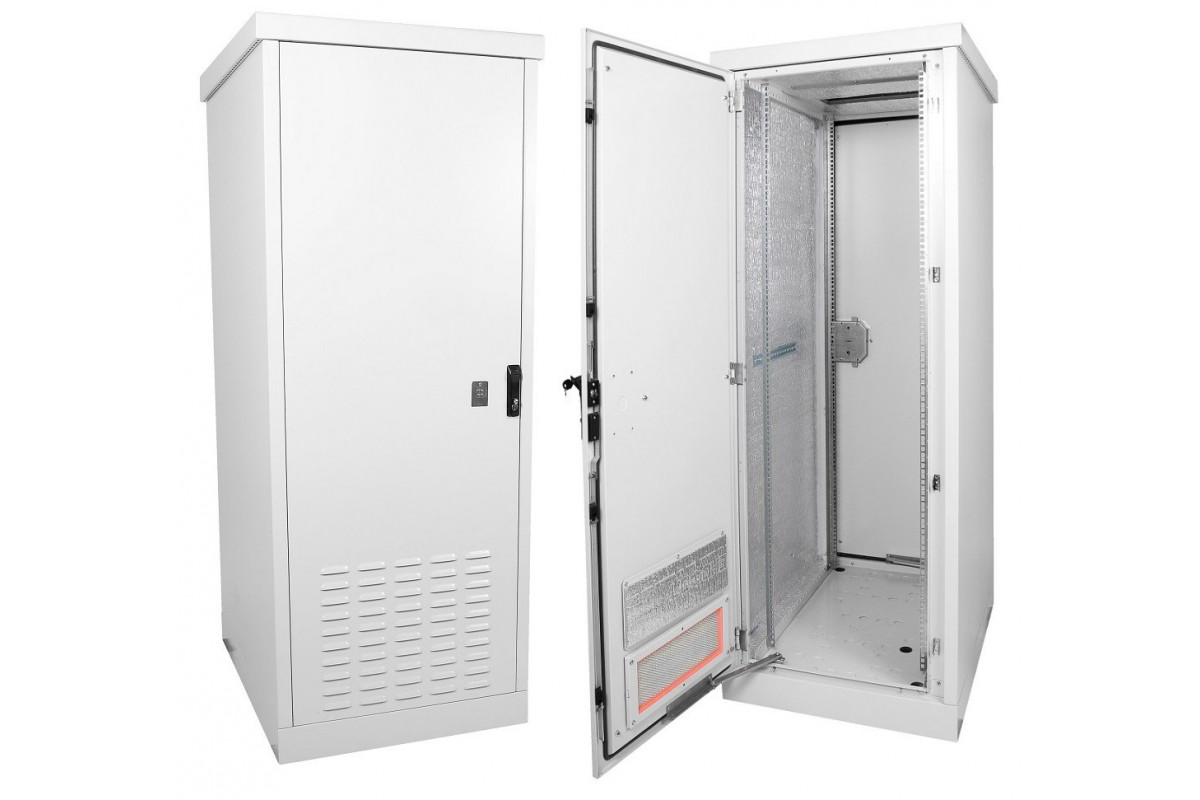

Новинка – напольные всепогодные шкафы ШТВ-1 и ШТВ-2 с системой климат-контроля

15.09.2017

Производственная группа Ремер уже много лет производит различные всепогодные шкафы. Не секрет, что со временем производитель становится экспертом в своём направлении. По многочисленным просьбам наших потребителей мы разработали и в начале этого года представили рынку готовое решение: климатический навесной телекоммуникационный шкаф с предустановленной системой ввода питания, нагрева и охлаждения. Это позволило нашим покупателям не заниматься долгими расчётами энергопотребления и тепловыделения, входящих и исходящих воздушных потоков. Компании перестали тратить время на сборку, сэкономили деньги и получили надёжное испытанное и сертифицированное изделие. Популярность готового решения «в коробке» подтвердила правильность нашего решения развивать данное направление, и сегодня мы предлагаем нашим покупателям напольные всепогодные шкафы с предустановленной системой климат-контроля REM. Это готовое решение, которое позволит охлаждать оборудование внутри шкафа в летний период и поддерживать в нём положительную температуру в холодное время года. Система климат-контроля REM, установленная на передней двери шкафа, представляет собой кондиционер мощностью от 1000 до 2000 Вт с нагревателем, имеющим мощность по теплу от 500 до 1000 Вт.

Шкафы укомплектованные серии ШТВ-1 и ШТВ-2 предназначены для размещения автономно функционирующего активного и пассивного телекоммуникационного оборудования, обеспечивают защиту от воздействия окружающей среды и несанкционированного доступа, а также поддерживают требуемый температурный режим во внутреннем пространстве. Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254, не ниже IP54.

В основании шкафа предусмотрены отверстия для ввода кабелей. В дне каркаса и стенке между отсеками (для ШТВ-2) возможно разное количество отверстий разного диаметра для установки кабельных вводов по требованию заказчика. В комплект поставки входят два кабельных ввода с гайкой М32 (типа MG32A-25G), 10 резиновых заглушек для отверстий под ввод кабеля, а также набор для блокировки задней двери изнутри шкафа.

В шкафах используется только сертифицированное климатическое оборудование торговой марки REM и электроустановочные компоненты европейского производства. Нам важно, чтобы покупатель получил в пользование исключительно надёжное безотказное решение.

Предусмотрен широкий ряд аксессуаров для дополнительной защиты и удобства обслуживания в процессе эксплуатации (дополнительные цоколи 300 и 600 мм с дверцами для обслуживания, крыша с выдвижным козырьком, усиленный замок и т. д.).

Питание изделия осуществляется от электрической сети переменного тока напряжением 220 В частотой 50 Гц. Для шкафов двухсекционных моделей ШТВ-2 предусмотрена возможность подключения резервного питания через розетку (вилку) 32 А типа DEKraft серии ВЩ-102 (или аналогичной) от внешнего источника номинальным напряжением 220 В частотой 50 Гц.

Изделие имеет I класс защиты от поражения электрическим током в соответствии с ГОСТ 12.2.027.0-96. В части стойкости к механическим внешним воздействующим факторам при эксплуатации шкафы соответствуют группе М1 по ГОСТ 17516.1.

Изделие производится в климатическом исполнении У1 по ГОСТ 15150 и предназначено для уличной эксплуатации при температуре от минус 50 до 45 °С и относительной влажности воздуха не более 80 % при 20 °С.

Допустимая распределенная статическая нагрузка до 800 кг.

Питание системы климат-контроля осуществляется через ВРУ.

Перечень устанавливаемого оборудования

Наименование

Количество (шт.)
ШТВ-1/ШТВ-2

ВРУ

1/1

Датчик открытия двери

2/3

Вилка генератора

0/1

Кулачковый переключатель

0/1

Клеммы проходные

0/5

Шина заземления

1/1


Состав ВРУ

Наименование

Количество (шт. )

Разрядник перенапряжения

1

Индикатор напряжения

1

Выключатель автоматический Eaton

2

Выключатель дифференциальный защитный Eaton

1

Розетка для установки на DIN-рейку

1

Клеммные зажимы

8

Шпилька заземления

1

Клемма заземления

1


Исполнение с установленной мощностью (охлаждение/нагрев)

Шкафы прошли испытания на соответствие требованиям ТР ТС 004/2011, ТР ТС 020/2011, ГОСТ 32127-2013, имеют все необходимые сертификаты и доступны для заказа у наших дистрибьюторов.


Напольный телекоммуникационный серверный шкаф серии 625

Описание

Серия 625 (800х600 мм)  - серверные телеком­муникационные шкафы высотой 24-47U, с возможностью ре­гулировки монтажных направляющих по глубине.

Телекоммуникационные шкафы серии 625 - универсальные конструктивы для установки 19", 23" или 21”(МЕР) серверного и иного стандартного навесного телекоммуникационного оборудования внутри офисных и производственных помещений.

Конструкция

Разборный несущий каркас на основе сварных вертикальных рам, обеспечивающих повышенную жесткость и прочность конструкции.

Основные размеры шкафов серии 625 соответствуют ГОСТ 28601.2 (19-тидюймовому стандарту МЭК 297-2). Конструкция шкафа позволяет переустанавливать монтажные направляющие в стандарт 23” или 21”(МЕР) (по ширине) и размещать соответствующее оборудование.

Шкафы комплектуются 19" направляющими на всю вы­соту. Поставка направляющих стандарта 23”, 21”(МЕР) - оговаривается при открытии заказа.

Возможно изготовление шкафов под опечатку передней двери и с вну­тренними фиксаторами задней двери и боковых стенок (оговаривается при открытии заказа).

Двери

Двери снабжены одноточечными замками и имеют следующие вариан­ты исполнения:

- металл (M),

- металл с перфорацией (P),

-двухстворчатая, металлическая, с замком 3-х точечного запирания с поворотной ручкой (D),

 - двухстворчатая, металлическая с перфорацией, с замком 3-х точечно­го запирания с поворотной ручкой (W),

- стекло закаленное тонированное в раме (G).

Дверь имеет как правую, так и левую навеску.

Стенки

Стенки снабжены защелками и замками и имеют следующие варианты исполнения:

- металл (M),

- металл с перфорацией (P).

Доступ к оборудованию

Доступ к оборудованию осуществляется со всех сторон, за счет наличия легкосъемных боковых панелей и дверей, имеющих угол раскрывания 180°.

Вентиляция и контроль климата

Наличие перфорации в платформе и верхней раме шкафа обеспечивает венти­ляцию внутреннего объема шкафа.

Возможна установки вентиляторного блока в крышку и платформу шка­фа. Наличие свободного пространства между оборудованием и боковыми стенками облегчает укладку кабельных жгутов и способствует эффек­тивному теплообмену.

Кабельные вводы

Ввод кабеля осуществляется через платформу или верхнюю крышку. Размер кабельных вводов  в крышке 300х56 мм., в платформе 300х34 мм. Ввод кабеля в платформу возможен с 3х сторон.

Кабельные вводы защищены заглушками.

Противопылевая защита

Защита обеспечивается установкой противопылевых щеточных кабель­ных вводов.

Опоры и колеса

Поворотные колеса предназначены для удобства транспортировки шкафа.
Внимание! Только для перемещения ненагруженного шкафа. Регулируемые по высоте опоры предназначены для компенсации неров­ностей пола.

Заземление
Наличие заземляющих элементов на всех металлических частях шкафа. Возможность соединения комплектом заземления (желто-зеленый про­вод, сечением S=4 ) всех токопроводящих деталей конструкции.
В основании предусмотрена точка подключения внешнего заземления шкафа.

Поставка: как в собранном, так и в разобранном виде.

Цвет:  RAL 7035 (светло-серый), иной цвет оговаривается при открытии заказа.

Исполнение: IP-20. в соответствии с ГОСТ 14254-96). Возможно изготовление шкафов со степенью защиты - IP 40 (оговаривается при открытии заказа).

Допустимая распределенная нагрузка: 975 кг.
Для реализации крупных сетевых проектов предусмотрена возмож­ность стыковки шкафов между собой в одну горизонтальную цепочку (пакетное соединение).

Возможно исполнение шкафов серии 625 с защитой доступа: с устройством опечатывания, с датчиком ИО 102-29 "ЭСТЕТ-СЕЙФ”, а также с серверными направляющими.

Телекоммуникационные шкафы и стойки, модульные системы ЦОД недорого

Скачать каталог

Телекоммуникационный шкаф 19” в современном мире стал неотъемлемой частью в СКС, на объекте он является центральным узлом связи. Основной задачей проектировщиков становится рациональное размещение телекоммуникационного оборудования на отведенных площадях, для наиболее эффективного выполнения поставленных целей используют 19” телекоммуникационные шкафы, которые максимально объединяют пассивное и активное оборудование в одном месте. Телекоммуникационный шкаф обладает несколькими особенностями, удобство монтажа оборудования и простота в эксплуатации при дальнейшем использовании являются наиважнейшими достоинствами. Органичный внешний вид 19-дюймового шкафа позволяет ему с легкостью вписаться в интерьер Вашего офиса или другого помещения, поэтому для коммутации сетевого оборудования совсем не обязательно выделять индивидуальное помещение. В каталоге компании ЭМИЛИНК представлены 19” стойки и шкафы различных исполнений и модификаций, у нас Вы можете купить шкафы 19” повышенного качества по самым выгодным ценам.

Конструкция 19” стоек, рэковых и серверных шкафов

Сегодня наиболее востребованным товаром на рынке стал 19” телекоммуникационный шкаф, имеющий дополнительное часто употребляемое название рэковый шкаф конструктив которого разработан под установку 19-дюймового оборудования со стандартным креплением. Область применения 19” рэковых шкафов и стоек предусмотрена как для объектов структурированных кабельных систем, так и для организации центров обработки данных.

Разборная конструкция серверных и телекоммуникационных шкафов позволяет компактно уложить шкаф в две картонные коробки, что способствует осуществлению удобной и надежной транспортировки. Базовый комплект поставки включает в себя: две сварные рамы со швеллерами для соединения, монтажные направляющие для установки распределительного оборудования, боковые съемные или не съемные стенки, крыша с отверстием под кабельный ввод, дно с регулируемыми опорами позволяющие компенсировать неровности пола, передние и задние двери, оснащенные ригельным замком. Конструкция шкафа выполнена из листовой стали толщиной 1-2 мм, все компоненты телекоммуникационного оборудования предварительно фосфотированы и покрыты ударопрочной порошковой краской RAL7035.

Статистическая нагрузка телекоммуникационной стойки до 300-650 кг. Для усиления конструкции 19” стойки используется высококачественная сталь толщиной до 2 мм, что позволяет изготавливать прочный каркас с небольшим весом. Разработана система заземления, выполняющая защиту оборудования от помех и сбоев. При помощи анкерных болтов опоры рамы надежно фиксируются к полу, придавая еще большую устойчивость и надежность конструкции продлевая срок эксплуатации.

Телекоммуникационные шкафы и стойки российского производства

Компания ЭМИЛИНК является Российским производителем телекоммуникационного и оптического оборудования. Основная область деятельности компании – разработка и производство 19” металлоконструкций. Весь ассортимент телекоммуникационных, серверных, антивандальных шкафов и стоек 19” представленных в нашем каталоге изготовлен в России под торговым знаком NTSS. Телекоммуникационные шкафы российского производства отвечают качеству международного стандарта. У нас Вы можете приобрести телекоммуникационные шкафы, 19” стойки и дополнительные аксессуары к шкафам 19” и стойкам по самым выгодным ценам.

Получить дополнительную консультацию Вы можете, позвонив нам или запросив звонок специалиста через форму обратной связи.

Телекоммуникационный шкаф для применения в СКС

При монтаже телекоммуникационного оборудования, используемого в компаниях различной профессиональной направленности, активно востребованы специальные шкафы, обеспечивающие оптимальное размещение компонентов. Серверное оборудование, а также системы обработки и хранения информации, монтируются с применением телекоммуникационных шкафов настенного или напольного исполнения.



Для рационального обустройства арендуемых помещений должны выполняться следующие требования:

  • Компактное размещение телекоммуникационного оборудования с максимальной экономией свободного пространства;
  • Надежная защита кабелей и активных компонентов от потенциально возможных внешних воздействий;
  • Продуманное распределение многочисленных слаботочных линий, подключаемых к специализированным розеткам;
  • Полноценная защита персонала от негативного влияния электромагнитных излучений, спровоцированных действующими телекоммуникационными системами и сетями.

В соответствии с типовыми отраслевыми стандартами ширина наиболее распространенного телекоммуникационного шкафа составляет 19 дюймов.

Типы и сферы применения

Телекоммуникационные шкафы представлены различными модификациями:

  •     Напольными;
  •     Настенными.

Напольные шкафы 19 дюймов устанавливаются на стандартных полах или фальшполах, изготовленных из прочных материалов. Большинство производителей выпускают напольные шкафы высотой от 18 юнитов. Самое распространенное решение при обустройстве большинства объектов – напольные шкафы высотой, превышающей 42U.

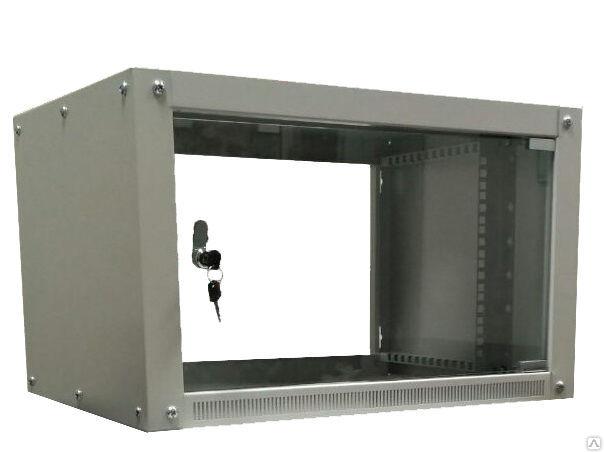

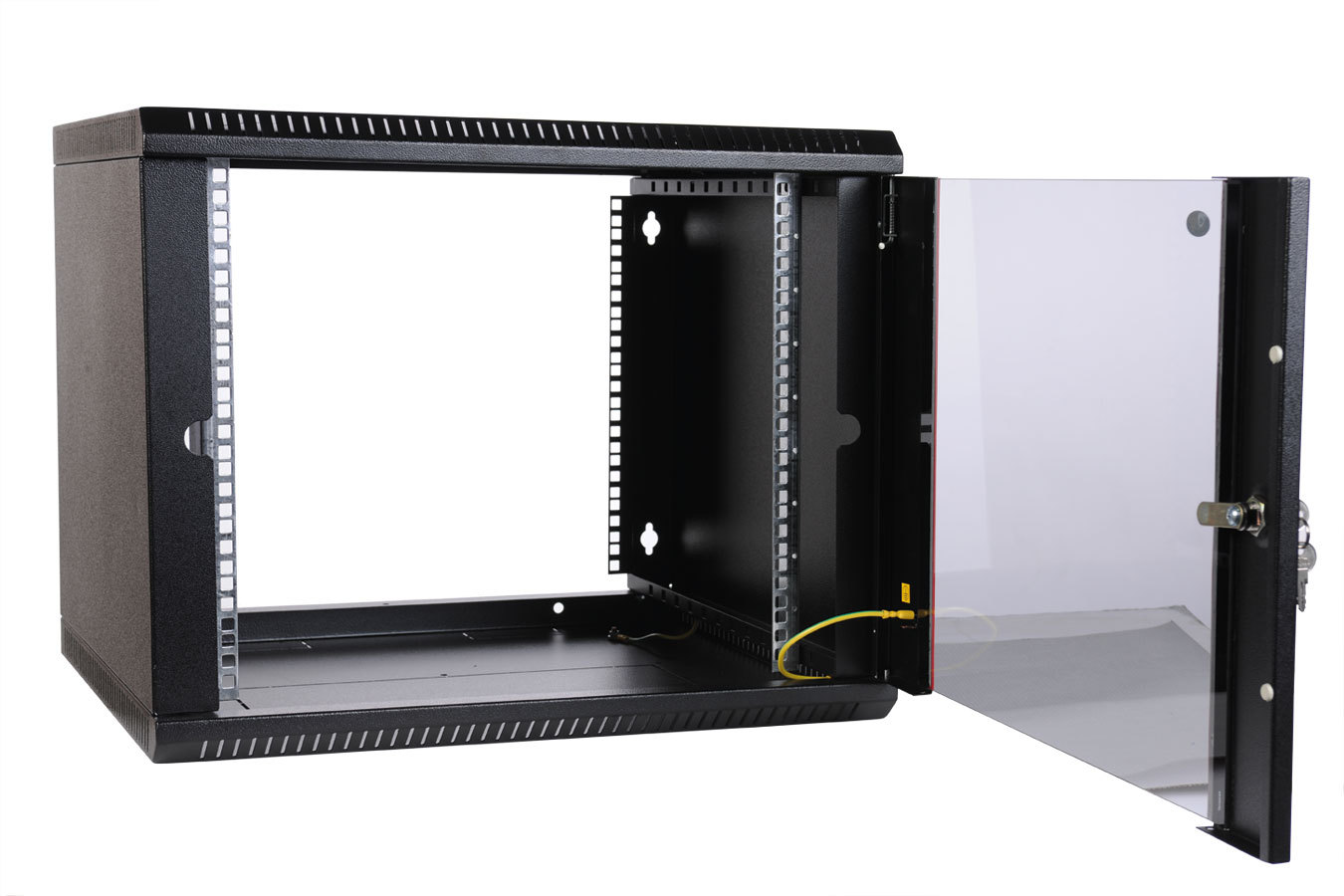

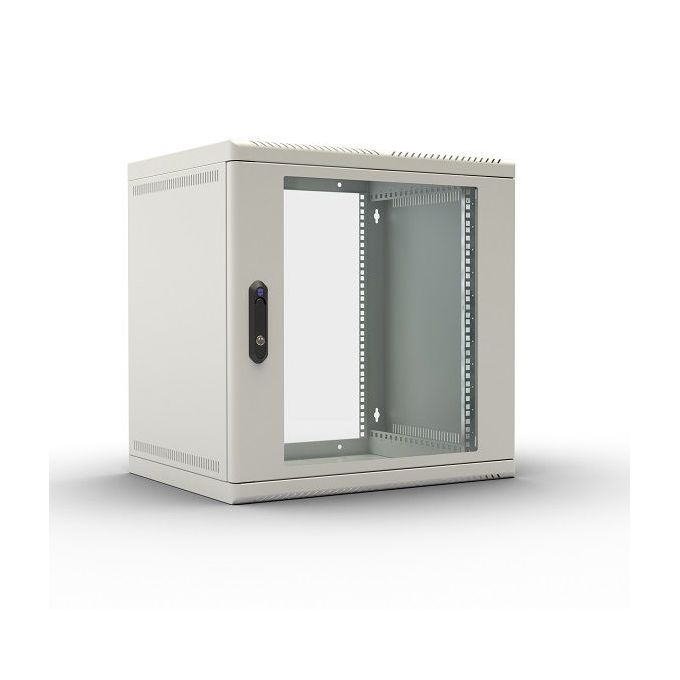

Настенные шкафы 19” могут применяться при монтаже структурированных систем, построенных с максимальным количеством кабелей. Высота настенных шкафов может составлять 3U, 6U, 9U, а также 12U. Для решения отдельных задач производители поставляют настенные модели высотой 15 юнитов.

Оптимальный вариант при построении СКС в офисных центрах, центрах обработки данных и промышленных зданиях – 19-дюймовый телекоммуникационный шкаф нужной высоты, соединяющий в себе необходимые эргономические показатели и требуемые технические параметры. Разнообразие модификаций телекоммуникационных шкафов 19 дюймов обеспечивает возможность реализации любых проектных решений.

Специальные аксессуары

Для удобного выполнения монтажных операций при построении кабельных систем любого уровня сложности применяются разнообразные аксессуары, обеспечивающие прочную фиксацию и безопасную эксплуатацию телекоммуникационного оборудования.

Кабельные организаторы

При монтаже горизонтальных и вертикальных кабельных потоков в телекоммуникационных шкафах используются специализированные организаторы, обеспечивающие гарантированную читабельность маркировки коммутационных и кроссовых панелей, а также различных портов, расположенных внутри активного оборудования.

Специальные панели-заглушки

Предназначены для повышения эффективности системы охлаждения при фронтальной подаче воздушного потока в телекоммуникационные шкафы.

Прочные полки

Полки для нестандартного оборудования, не оснащенного 19-дюймовыми крепежными элементами, обеспечивают удобный монтаж различных компонентов. Для реализации различных проектных решений поставляются стандартные, усиленные и выдвижные полки, выдерживающие нагрузку свыше 300 кг при размещении крупногабаритного телекоммуникационного оборудования.

Сетевые фильтры

Применяются при построении схем электропитания активного оборудования внутри шкафов, обеспечивают защиту компонентов блоков питания от потенциально возможных перегрузок и токов короткого замыкания. Для решения различных технических задач доступны сетевые фильтры габаритов 1U и 1,5U.

Блок вентиляторов

Вентиляторный блок обеспечивает возможность поддержания оптимального температурного режима внутри шкафа. Улучшение эффективности охлаждения компонентов оборудования основано на повышении интенсивности воздушного потока. Доступна возможность установки блоков 19 дюймов, оснащенных 1 вентилятором или 4 вентиляторами.

Комплекты крепежных элементов

Специальные крепежи предусмотрены для удобной установки и прочной фиксации оборудования на монтажных направляющих серверных и открытых стоек, а также коммутационных шкафов.

Варианты конфигурации телекоммуникационных шкафов

Доступна возможность поставки избранных модификаций телекоммуникационных шкафов по частям или в сборе. Поставка собранных шкафов обеспечивает возможность оперативного монтажа оборудования на объекте без вынужденных задержек и дополнительных усилий. При покупке готовых шкафов, поставляемых в сборе, необходимо учитывать особенности эксплуатации системы и характеристики объекта. Поставка оборудования в разобранном виде оптимальна при необходимости перемещения компонентов через относительно узкие дверные проемы. Приобретение соответствующих аксессуаров помогает упростить и ускорить монтажные операции.

Позвоните в нашу компанию для получения подробной консультации и заказа телекоммуникационных шкафов необходимой конфигурации!

Шкаф телекоммуникационный уличный, всепогодный. - PDF Free Download

Термошкаф уличный ТШУ-1

1 Общество с ограниченной ответственностью Промсвязькомплект ул. Мамина Сибиряка, д. 52, оф. 309 Екатеринбург, 620075 Тел./факс: (343) 379-44-79, 379-49-99 www. promsd.ru E-mail: [email protected] ОКПО 53382480,

Подробнее

Климатические шкафы Штиль

Климатические шкафы Штиль ШТК--5 Варианты исполнения шкафа Штиль ШТК--5:. С теплообменником и нагревателем +охладителем аккумуляторного отсека на основе элементов Пельтье ШТК- ПТН-5С. С теплообменником

Подробнее

Климатические шкафы Штиль

Климатические шкафы Штиль ШТК-0-0 Варианты исполнения шкафа Штиль ШТК-0-0:. С приточно-вытяжной вентиляцией и нагревателем ШТК-0 ВН-0С. С теплообменником и нагревателем - ШТК-0 ТН-0С. С кондиционером и

Подробнее

Климатические шкафы Штиль

Климатические шкафы Штиль ШТК-С-, ШТК-С-3 ШТК-С ПН-С. ШТК-С К-3С (5) Варианты исполнения шкафа Штиль ШТК-C-:. С охладителем на основе элементов Пельтье и нагревателем ШТК-C ПН-С. С кондиционером и нагревателем

Подробнее

Шкаф климатический антивандальный ST-OU-88

«Электротехнические заводы «Энергомера» крупнейший на отечественном рынке производитель электронных приборов учета электроэнергии Шкаф климатический антивандальный ST-OU-88 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ По

Подробнее

Всепогодные телекоммуникационные шкафы

Всепогодные телекоммуникационные шкафы Серия ШТВ 1 Серия ШТВ 2 www. cmo.ru Шкафы серии ШТВ Всепогодные телекоммуникационные шкафы серии ШТВ Напольные всепогодные шкафы предназначены для размещения автономно

Подробнее

БОКС АНТИВАНДАЛЬНЫЙ ПАСПОРТ г.

БОКС АНТИВАНДАЛЬНЫЙ ПАСПОРТ 2010 г. 1 1. Основные сведения об изделии «Бокс антивандальный» (далее по тексту бокс), предназначен для создания дополнительной защиты автомата по продаже напитков «ROSSO»

Подробнее

ИНДИГИРКА ИД-ШУП-02-1С

ОКП 43 7241 СИГМА ИНДИГИРКА КОНЦЕНТРАТОР ПИТАНИЯ ИД-ШУП-02-1С ПАСПОРТ НЛВТ.425668.020-02 ПС Москва 2017 СОДЕРЖАНИЕ 1. Назначение... 3 2. Основные сведения об изделии... 3 3. Свидетельство о приемке...

Подробнее

Ультразвуковой генератор «УЗГ-100»

ОКП 34 1500 Ультразвуковой генератор «УЗГ-100» РМПА 11.00.000.01 ПС 2016 г. 2 УЗГ-100 Настоящее руководство по эксплуатации содержит сведения о конструкции, принципе действия, технических характеристиках

Подробнее

Полиэстеровые шкафы EPC (IP66)

9 (IP66) Использование неметаллических петель исключает возможность возникновения коррозии и ржавчины. Установка петель не требует использования инструментов Высокую герметичность обеспечивают специальные

Подробнее

ЛИСТ ТЕХНИЧЕСКИХ ДАННЫХ

ЛИСТ ТЕХНИЧЕСКИХ ДАННЫХ Блок КИПиА А. ДЛЯ РАССМОТРЕНИЯ 6 РЕВ ДАТА ОПИСАНИЕ РЕВИЗИИ СТР. ПРОВ. ОДОБРИЛ 1. Сооружаемый объект: Блок КИПиА, оборудованная системами электроснабжения, вентиляции, отопления,

Подробнее

Климатические шкафы Штиль

Климатические шкафы Штиль ШТК-04-0 Варианты исполнения шкафа Штиль ШТК-04-0:. С приточно-вытяжной вентиляцией и нагревателем ШТК-04 ВН-0С. С теплообменником и нагревателем - ШТК-04 ТН-0С. С кондиционером

Подробнее

ТЕРМОШКАФЫ И КОРПУСА КАТАЛОГ

50 ТЕРМОШКАФЫ И КОРПУСА 30 20 10 0 40 50 60 170 КАТАЛОГ 2 {ИнновационныеТехнологии О ПРЕДПРИЯТИИ ООО ОХРАННАЯ ТЕХНИКА - российское научно-производственное предприятие - разработчик и производитель целого

Подробнее

Полиэстеровые шкафы EPC (IP66)

(IP66) Использование неметаллических петель исключает возможность возникновения коррозии и ржавчины. Установка петель не требует использования инструментов Высокую герметичность обеспечивают специальные

Подробнее

Телекоммуникационный шкаф 19 ПАСПОРТ

Телекоммуникационный шкаф 19 ПАСПОРТ 1.Описание телекоммуникационного шкафа Шкаф телекоммуникационный монтажный, серии COMFORT универсальной сборноразборной конструкции, предназначен для компактного размещения

Подробнее

Руководство по эксплуатации

Руководство по эксплуатации Оглавление 1.Описание...2 2.Технические характеристики...3 3.Устройство и принцип работы...4 4.Примеры применения...7 5.Рекомендации по монтажу...8 6.Подключение датчиков к

Подробнее

Климатические шкафы Штиль

Климатические шкафы Штиль ШТК-04-0 Варианты исполнения шкафа Штиль ШТК-04-0:. С приточно-вытяжной вентиляцией и нагревателем ШТК-04 ВН-0С. С теплообменником и нагревателем - ШТК-04 ТН-0С. С кондиционером

Подробнее

Электрический напольный шкаф серии TEFL

Электрический напольный шкаф серии TEFL ПАСПОРТ Содержание Описание электрического шкафа...3 Конструкция...5 Перед установкой...7 Упаковка и перечень компонентов...7 Техника безопасности...7 Транспортирование

Подробнее

Шкаф настенный серии. RECW xxхр5 ПАСПОРТ

Шкаф настенный серии RECW xxхр5 ПАСПОРТ Москва 2016 Настоящий паспорт удостоверяет гарантированные предприятиемизготовителем основные параметры и технические характеристики шкафов настенных RECW-хххР5

Подробнее

КАТАЛОГ ПРОДУКЦИИ 2018

КАТАЛОГ ПРОДУКЦИИ 2018 ТЕРМОШКАФЫ U-THERM ООО «Уралэнерготел» www.uralenergotel.ru «УРАЛЭНЕРГОТЕЛ» российская инженерная компания. Наряду с инжиниринговыми работами мы занимается разработкой и производством

Подробнее

ТЕЛЕКОММУНИКАЦИОННЫЕ ШКАФЫ ВИМКОМ

ТЕЛЕКОММУНИКАЦИОННЫЕ ШКАФЫ ВИМКОМ 1.1 Шкафы напольные разборные, серия RV Напольные монтажные шкафы серии RV предназначены для установки стандартного навесного 19 оборудования. Линия представлена размерами

Подробнее

Шкафы распределительные и аксессуары

Шкафы распределительные и аксессуары 166 Корпуса КСРМ 170 Корпуса ЩМП 173 Корпуса ПР 165 Крупногабаритные сборно-разборные металлокорпуса Применяются для сборки низковольтных комплектных устройств: главных

Подробнее

Шкафы для сетей GPON QTECH

Шкафы для сетей GPON QTECH QTECH QTECH - РОССИЙСКИЙ РАЗРАБОТЧИК ТЕЛЕКОММУНИКАЦИОННОГО ОБОРУДОВАНИЯ Производим надежные и доступные решения Обеспечиваем работу крупнейших операторов связи России Создаем

Подробнее

Шкаф климатический Штиль ШТК

Шкаф климатический Штиль ШТК040 ШТК04 КН0С(Ц) (500), базовый вариант, на цоколе 200 мм Модификации шкафа Общие характеристики Система поддержания микроклимата ШТК04 ВН0С(Ц) ШТК04 ТН0С(Ц) ШТК04 КН0С(Ц)

Подробнее

Термошкаф ТШ-3В ПАСПОРТ ИМПФ ПС

Внимание! Температура корпуса обогревателя во время работы превышает 70 С, во избежание повреждения аппаратуры и кабелей производите их монтаж на расстоянии не менее 3 см от обогревателя. Свободное пространство

Подробнее

ЛИСТ ТЕХНИЧЕСКИХ ДАННЫХ

ЛИСТ ТЕХНИЧЕСКИХ ДАННЫХ Контрольно-пропускной пункт А ДЛЯ РАССМОТРЕНИЯ 7 РЕВ ДАТА ОПИСАНИЕ РЕВИЗИИ СТР. ПРОВ. ОДОБРИЛ 1. Сооружаемый объект: Контрольно-пропускной пункт оборудованный, системами электроснабжения,

Подробнее

Описание изделий настенные шкафы

Описание изделий настенные шкафы Технические характеристики Соответствие стандартам Серия U Серия А IEC 609- (DIN EN 609-) X X VDE 070 (Степень защиты) X X DIN 880 X X Степень защиты в исполнении с дверью

Подробнее

Корпуса модульные металлические

Корпуса модульные металлические 92 Щиты распределительные 98 Щиты учетно-распределительные 101 Щиты вводно-учетные 103 Щиты этажные 91 Щиты распределительные Предназначены для сборки распределительных

Подробнее

Люмьер ДСР промышленное освещение

Назначение светильника Светодиодные светильники серии Люмьер ДСР имеют исполнение РН1 (рудничный нормальный) и предназначены для освещения горных выработок и шахт, не опасных в отношении взрыва газа и

Подробнее

Телекоммуникационные шкафы - американские продукты

Во многих отраслях промышленности используется электрическое оборудование для передачи голоса, видео и данных на большие расстояния. По своей природе оборудование этого типа чувствительно ко многим внутренним и внешним условиям. Телекоммуникационные шкафы, которые также называют телекоммуникационными шкафами, представляют собой полностью закрытые шкафы, которые помогают защитить электрические кабели и другое оборудование от потенциально опасной окружающей среды, включая те, которые содержат пыль, дождь, лед и внешнее тепло.

Преимущества телекоммуникационных шкафов

Хотя основная цель телекоммуникационных шкафов - защитить содержимое, заключенное внутри, эти шкафы имеют и другие преимущества. Например, электрические шкафы могут упорядочить оборудование, поддерживая его в порядке для повышения эффективности и простоты использования. Фактически, многие организационные конфигурации могут быть достигнуты с помощью нестандартных стеллажей и стеллажей для оборудования. Эти шкафы также могут гарантировать, что оборудование будет доступно только уполномоченному персоналу, и что оно не нанесет кому-либо случайного вреда.

Что искать

Каждый корпус индивидуален. Как владельцу бизнеса вам необходимо выяснить, какие телекоммуникационные шкафы соответствуют вашему применению и потребностям. При покупке корпуса учитывайте следующее:

Стандарты NEMA

Национальная ассоциация производителей электрооборудования (NEMA) использует стандартную рейтинговую систему, которая определяет типы сред, в которых может использоваться электрический шкаф. Во-первых, узнайте, какая среда (внутри или снаружи, влажная или сухая и т. Д.)) ваше оборудование может подвергнуться воздействию. Затем найдите корпус, способный выдерживать эти условия окружающей среды.

Климат-контроль

Сильный холод и жара могут повредить электрическое оборудование, поэтому многие шкафы предлагают индивидуальные решения для управления микроклиматом. Например, они могут включать в себя встроенные кондиционеры и внешние охладители для вентиляции. Эти функции предотвращают перегрев и иногда могут продлить срок службы ваших продуктов.

Настройка

В телекоммуникационной отрасли используется множество типов корпусов, включая стандартные настенные корпуса, распределительные коробки, напольные корпуса и отдельно стоящие корпуса.Преимущество выбора стандартного корпуса заключается в том, что он часто дешевле и поставляется намного быстрее, чем нестандартные шкафы. Однако иногда стандартный шкаф просто не подойдет. American Products предлагает индивидуальные телекоммуникационные шкафы для удовлетворения особых, уникальных потребностей вашего чувствительного оборудования. Чтобы решить, нужен ли вам индивидуальный корпус, изучите доступные стандартные корпуса и обсудите свои потребности с нашими специалистами по корпусам.

Безопасность

Поскольку оборудование, содержащееся в телекоммуникационных шкафах, может представлять значительный риск возгорания, функции безопасности вашего шкафа имеют решающее значение.Найдите корпус, в котором используются подходящие материалы, чтобы обеспечить максимальную безопасность, безопасность и стабильность.

Наши продукты

В American Products мы помогаем телекоммуникационной отрасли, предлагая все следующее:

  • Стандартные и нестандартные корпуса NEMA
  • Стандартные и нестандартные стеллажи и стеллажи для оборудования
  • Корпуса из коррозионно-стойких материалов, таких как алюминий и нержавеющая сталь
  • Конструкции для специальных телекоммуникационных приложений внутри и вне помещений

Мы производим телекоммуникационные шкафы, соответствующие требованиям и стандартам 3R, 4 и 6 NEMA или соответствующие им.Возможно, вас заинтересует наш AP FORT ™ , эксклюзивная линейка телекоммуникационных укрытий, изготовленных из сверхпрочной стали и разработанных для обеспечения превосходной защиты при экстремальных погодных условиях, влажности и других опасностях. Эта линейка тепловых укрытий на открытом воздухе подходит для FTTx, беспроводной связи, хранения энергии / оборудования, телекоммуникаций, оптоволоконных сетей, мини-ячеек, микросотов, фемтосот, а также приложений 3G и 4G. Чтобы изучить все наши телекоммуникационные шкафы, посетите нашу страницу продуктов.

Свяжитесь с нами, если у Вас возникнут вопросы. Наши специалисты будут работать с вами, чтобы выбрать или спроектировать корпус для электроники, отвечающий вашим требованиям.


Телекоммуникационные шкафы, Производитель наружных телекоммуникационных шкафов

KDM

Телекоммуникации Корпус

Телекоммуникационный шкаф KDM содержит мини-переключатели и патч-панели и достаточно мал по размеру, чтобы его можно было разместить над потолком рабочей зоны или на стене.Эти телекоммуникационные шкафы имеют ту же функциональность, что и телекоммуникационная комната, но, поскольку они меньше по размеру и более эффективны, их использование позволяет создавать менее дорогие сети.


В KDM мы производим телекоммуникационные шкафы, которые соответствуют требованиям и стандартам 3R и 4 NEMA или спроектированы по ним. Изготовлены ли корпуса из коррозионно-стойких материалов, таких как алюминий и нержавеющая сталь. KDM разрабатывает специальные решения для внутренней и наружной телефонной связи.

Все телекоммуникационные шкафы KDM также доступны со встроенными функциями кондиционирования и обогрева. Также доступен ряд опций, включая управление кабелями, управление температурным режимом, защиту окружающей среды и интеграцию.

В телекоммуникационной отрасли используется множество типов корпусов, включая стандартные настенные корпуса, распределительные коробки, напольные корпуса и отдельно стоящие корпуса. Выбор стандартного корпуса заключается в том, что он часто стоит меньше и приходит намного быстрее, чем нестандартные шкафы.


Если вы не можете найти телекоммуникационные шкафы, которые соответствуют вашему применению и потребностям, в нашем стандартном корпусе, KDM может быть полностью адаптирован к индивидуальным требованиям вашего чувствительного оборудования. Индивидуальные характеристики корпуса рассчитаны на то, чтобы противостоять типу окружающей среды, включая внутреннюю или внешнюю, влажную или сухую, в которой может находиться ваше оборудование.

Являясь ведущим специалистом в области электротехнических шкафов в Китае, KDM поставляет телекоммуникационные корпуса более 10 лет, постоянно разрабатывая инновационный ассортимент телекоммуникационных корпусов для различных приложений.Мы, в KDM, стремимся предоставить лучшие корпуса, наши возможности и инструменты, чтобы помочь нашим клиентам защитить инвестиции в чувствительную электронику.

С помощью телекоммуникационного шкафа KDM вы можете гарантировать, что ваше электрическое оборудование, отвечающее за передачу голоса, видео и других данных для ряда отраслей, строго защищено.


Если вам нужна помощь в выборе шкафа защиты оборудования, который лучше всего подходит для вашего конкретного применения, наши специалисты будут рады работать с вами, обсудить с ними ваши конкретные потребности.Если вы хотите получить дополнительную информацию о нашем приложении, свяжитесь с нами!

Телекоммуникационный шкаф: Полное руководство по часто задаваемым вопросам

Во многих отраслях промышленности используется электрическое оборудование для передачи голоса, видео и данных на большие расстояния.

По своей природе оборудование этого типа чувствительно ко многим внутренним и внешним условиям.

Таким образом, он требует надежных средств безопасности во время работы, включая использование специальных корпусов, которые обсуждаются далее в этом FAQ.

Что такое телекоммуникационный шкаф?

Телекоммуникационные шкафы, также называемые телекоммуникационными шкафами, представляют собой полностью закрытые шкафы, которые помогают защитить электрические кабели и другое оборудование от потенциально опасных сред.

Такие повреждения могут быть вызваны пылью, дождем, льдом и внешним нагревом.

Телекоммуникационные шкафы используются для защиты электрического оборудования, отвечающего за передачу голоса, видео и других данных во многих отраслях промышленности.

Телекоммуникационные компании часто полагаются на специальные и стандартные электрические коробки для защиты такого чувствительного оборудования.

Хотя основная цель телекоммуникационных шкафов - защитить содержимое, заключенное внутри, эти шкафы обладают и другими преимуществами.

Например, электрические шкафы могут организовать оборудование, разделив его на отдельные группы для повышения эффективности и простоты использования.

Фактически, многие организационные конфигурации могут быть реализованы с помощью специальных стеллажей и стеллажей для оборудования.

Эти шкафы также могут гарантировать, что оборудование будет доступно только уполномоченному персоналу, и что оно не причинит кому-либо случайного вреда.

С каким оборудованием следует использовать телекоммуникационный шкаф?

Телекоммуникационное оборудование (также известное как телекоммуникационное оборудование или коммуникационное оборудование) - это оборудование, которое используется для целей телекоммуникаций.

Когда такое оборудование было впервые представлено, оно относилось к телефонным устройствам, таким как телеграф, телефонные линии и т. Д.

Однако с 1990-х годов граница между телекоммуникационным оборудованием и ИТ-оборудованием стала размытой в результате роста Интернета и его возрастающей роли в передаче телекоммуникационных данных.

Телекоммуникационное оборудование можно в общих чертах разделить на следующие категории:

  1. Коммутационное оборудование общего пользования (аналоговые коммутаторы, цифровые коммутаторы, коммутаторы передачи голоса по IP).
  2. Передающее оборудование (линии передачи, оптическое волокно, местные шлейфы, базовые приемопередающие станции, оптическая связь в свободном пространстве, мультиплексоры).
  3. Оборудование помещений заказчика (терминал клиентского офиса, частные коммутаторы, локальные вычислительные сети (ЛВС), модемы, стационарные телефоны, автоответчики, телепринтеры, факсы, маршрутизаторы, беспроводные устройства).

Какие типы телекоммуникационных шкафов может предложить KDM?

№ 1. Телекоммуникационные шкафы

Этот тип является самым широким и распространенным среди других.

По сути, это шкаф, в котором можно хранить простое телекоммуникационное оборудование, такое как кабели, провода, переключатели и т. Д.

# 2. Сетевые шкафы

Сетевые шкафы часто путают с серверными шкафами.

Однако есть разница.

Сетевые шкафы обычно используются для хранения маршрутизаторов, коммутационных панелей, коммутаторов и широкого спектра сетевого оборудования, а также сетевых аксессуаров.

В большинстве случаев сетевой шкаф будет намного меньше, чем шкаф серверной стойки, обычно его глубина составляет менее тридцати одного дюйма.

Сетевые шкафы иногда имеют стеклянную или прочную пластиковую переднюю дверцу.

Сетевые шкафы также обычно не имеют перфорированных корпусов.

Тип оборудования, которое обычно размещается в сетевых шкафах, не генерирует такое же количество тепла, как то, что размещено внутри серверной стойки.

# 3. Серверные шкафы

Серверные шкафы обычно имеют ширину девятнадцать дюймов по отраслевым стандартам.

Эти продукты в основном используются для установки серверов, ИБП ES, мониторов или подобного оборудования.

Серверные шкафы по большей части имеют ширину двадцать четыре дюйма и глубину тридцать шесть дюймов.

Однако некоторые компании предлагают другие варианты измерения для удовлетворения потребностей клиентов.

Стойки для серверных стоек обычно имеют перфорированную переднюю и заднюю части.

Эта функция обеспечивает вентиляцию размещаемого оборудования.

Это очень важно для обеспечения безопасной среды для этого типа оборудования, которое выделяет много тепла.

№ 4.Телекоммуникационные шкафы для совместного размещения

Услуги совместного размещения предлагают безопасную среду для оборудования и доступа к сетевым соединениям, что позволяет достигать клиентов по всему миру.

Обычно служба совместного размещения обеспечивает здание, охлаждение, питание, полосу пропускания и физическую безопасность, в то время как заказчик предоставляет серверы.

Помещения на объекте сдаются под стеллаж, шкаф, клеть или комнату.

Стойка для совместного размещения - это тип центра обработки данных, в котором оборудование, пространство и пропускная способность доступны для аренды розничным клиентам.

Средства совместного размещения обеспечивают пространство, питание, охлаждение и физическую безопасность для серверов, хранилищ и сетевого оборудования других фирм, а также подключают их к различным поставщикам телекоммуникационных и сетевых услуг с минимальными затратами и сложностью.

Вместо того, чтобы держать серверы внутри дома или в частном центре обработки данных, предприятия могут арендовать физическое пространство для своих серверов или вычислительного оборудования и размещаться в стороннем центре обработки данных.

№ 5.Коммуникационные стойки

Коммуникационная стойка практически такая же, как и телекоммуникационный шкаф.

Единственное реальное различие между этими двумя устройствами заключается в их конструкции: в то время как телекоммуникационный шкаф запирает оборудование внутри себя, стойка используется для открытого хранения телекоммуникационных устройств без перегородок и защитных стенок.

С одной стороны, это помогает обеспечить естественное кондиционирование воздуха и легкий доступ к оборудованию.

Однако, с другой стороны, стойки менее защищены от опасностей окружающей среды, чем шкафы.

# 6. Уличные телекоммуникационные шкафы

Когда дело доходит до наружных телекоммуникационных шкафов, важно выяснить, в какой среде они будут работать.

Например, если мы говорим о использование шкафов в местах с высокой вероятностью дождей, необходимо защищать оборудование от воды.

Если вы хотите использовать телекоммуникационный шкаф в местах, где много песка и сильного ветра, ваш корпус также должен быть защищен от доступа мелких частиц.

Наконец, если ваш корпус будет постоянно подвергаться воздействию солнца и нагреваться, нам следует подумать о дополнительных средствах охлаждения.

В любом случае у специалистов KDM есть наиболее эффективное решение.

# 7. Настенные или опорные телекоммуникационные шкафы

Варианты монтажа телекоммуникационных шкафов и стоек должны быть универсальными.

Эффективное использование пространства не только экономит ваши деньги и время, но и помогает точно организовать рабочие процессы.

Ваши телекоммуникационные шкафы могут быть установлены на столб или стену, чтобы получить некоторые преимущества неиспользуемого пространства.

# 8. Напольные телекоммуникационные шкафы

Телекоммуникационные шкафы и стойки, устанавливаемые на стене или опоре, обеспечивают большую универсальность, но иногда вам приходится игнорировать это, чтобы получить наиболее надежное решение.

Если оборудование внутри телекоммуникационного шкафа требует частого обслуживания или оно просто слишком тяжелое, лучше хранить его внутри напольного шкафа.

Такой телекоммуникационный шкаф можно закрепить на полу или поставить на какую-нибудь подвижную опору.

# 9. Индивидуальные телекоммуникационные шкафы

Индивидуальные телекоммуникационные шкафы часто необходимы, потому что установщики постоянно пытаются адаптировать готовые продукты к необычным требованиям.

KDM следует довольно строгим стандартам, когда речь идет о размерах и материалах телекоммуникационных шкафов, однако вы всегда можете запросить специальное дизайнерское решение, если этого требует ваше приложение.

Вы можете отправить нам запрос, используя следующую форму.

Имейте в виду, что вам даже не нужны схемы или чертежи, сделанные заранее, потому что специалисты KDM могут изготовить их в течение одного рабочего дня.

Где можно использовать телекоммуникационные шкафы?

Есть несколько приложений, которые сразу приходят в голову, когда мы говорим об использовании телекоммуникационных шкафов и стоек.

# 1. Телекоммуникации

Отрасль телекоммуникаций - это сфера, в которой различным клиентам предоставляются телефонные, телевизионные, Интернет-услуги и другие услуги.

Фактически, телекоммуникационные компании являются одной из наиболее важных сторон в современном бизнесе, поскольку они предлагают средства связи другим компаниям, домашним хозяйствам и частным лицам.

№ 2. Дата-центры

Дата-центр или хранилище данных - это специализированное здание для размещения серверов и размещения сетевого оборудования.

Вместе они используются для подключения абонентов к Интернет-каналам.

Дата-центр выполняет функции обработки, хранения и распространения информации.

Как правило, такие объекты работают в интересах корпоративных клиентов: они ориентированы на решение бизнес-задач путем предоставления информационных услуг.

# 3. Офисная среда

Логично, что офисы также используют различное телекоммуникационное оборудование, поэтому роль телекоммуникационных шкафов в этом случае также весьма важна.

В них можно разместить различное офисное оборудование, включая серверы, телефонные системы, кабели и т. Д.

# 4. Помещения для серверов и связи

Помещения для серверов и связи почти такие же, как и в центрах обработки данных, однако они значительно меньше .

В то время как центры обработки данных используются для предоставления телекоммуникационных услуг корпоративным клиентам, серверы и комнаты связи могут использоваться одной организацией или компанией.

# 5. Интернет-провайдеры (ISP)

Интернет-провайдеры полагаются на надежность телекоммуникационных шкафов из-за высокого спроса на такие услуги.

Телекоммуникационные стойки и шкафы помогают защитить внутренние кабельные системы, необходимые аппаратные компоненты, маршрутизаторы, ретрансляторы, модемы и т. Д.

# 6. Операторы мобильной связи

Операторы мобильной связи также используют различное телекоммуникационное оборудование, такое как передатчики, антенны, водители такси и т. Д.

Излишне говорить, что стабильность мобильной сети так же важна, как и в случае с Интернетом.

# 7. Деловые / жилые помещения

Наконец, телекоммуникационные шкафы могут использоваться для частных лиц и компаний.

Например, существует множество частных биткойн-ферм, которые также используют телекоммуникационные технологии.

Какие материалы следует использовать для производства телекоммуникационных шкафов? Почему так важно выбрать правильный материал?

Выбор материалов имеет решающее значение, поскольку для подавляющего большинства телекоммуникационного оборудования требуется не только безопасность, но и хорошая проводимость сигнала.

Телекоммуникационные шкафы KDM изготовлены из нержавеющей стали (включая нержавеющую сталь 304 и 316), оцинкованной стали и углеродистой стали.

Какой вид защиты может обеспечить телекоммуникационный шкаф для внутренних компонентов?

Все корпуса могут защитить внутренние системы и устройства от механических воздействий и других нарушений.

Несмотря на это, необходимо учитывать другие возможные опасности, чтобы гарантировать стабильность обработки телекоммуникационной системы.

Особенно это можно сказать о уличных светильниках, когда телекоммуникационное оборудование должно быть установлено снаружи (например, антенные системы).

В таких случаях важно выяснить уровень воздействия и типы экологических опасностей, которые могут повлиять на работу системы.

Говоря о таких опасностях, первое, что приходит на ум, - это высокая влажность, жара, дождь и попадание мелких частиц внутрь корпуса.

Если ваше приложение должно соответствовать вышеупомянутым проблемам, использование корпусов IP или NEMA является обязательным.

Примечание. Классы IP и NEMA показывают, как корпус защищает оборудование от пыли, воды и, в случае стандартов NEMA, даже от льда, коррозии, огня, взрыва газов и т. Д.

KDM предлагает широкий выбор корпусов со степенью защиты IP / NEMA, способных удовлетворить даже самые строгие требования.

Как собрать и подключить телекоммуникационный шкаф?

Сборка телекоммуникационных шкафов KDM - простая процедура.

Все, что вам нужно сделать, это поместить внутрь необходимые компоненты.

Мы предлагаем дополнительные инструменты, чтобы сделать этот процесс еще проще (например, стойки для DIN-рейки, внутренние полки и т. Д.)

Еще одна важная вещь при установке телекоммуникационных шкафов - это прокладка кабелей.

Логично, что вы должны правильно организовать проводку и кабели, чтобы получить простую, надежную и удобную в обслуживании систему.

Это относится как к пучкам системных кабелей, так и к коммутационным шнурам, которые соединяют коммутационные панели, порты и различные устройства.

В таком случае можно использовать несколько методов, но мы предпочитаем рекомендовать только два из них: вертикальное и горизонтальное управление кабелями.

Вертикальные органайзеры монтируются спереди или сзади телекоммуникационного шкафа.

Обычно сзади используются для переноса пучков кабелей от кабельной системы здания, а передние - для группирования патч-кордов.

Перед покупкой органайзера стоит убедиться, что в шкафу есть инструменты для его хранения, поскольку в некоторых случаях могут потребоваться различные дополнительные адаптеры.

В подавляющем большинстве случаев горизонтальные органайзеры монтируются перед телекоммуникационным шкафом.

Это сделано потому, что их основное назначение - организовать патч-корды, соединяющие различные устройства и патч-панели.

Они обычно устанавливаются на направляющие стойки, поэтому универсальны для всех стоечных шкафов и не нуждаются в каких-либо адаптерах.

Рекомендуется использовать оба типа органайзеров.

Что мне нужно знать о техническом обслуживании телекоммуникационного шкафа?

Правильный уход за телекоммуникационными шкафами - лучший способ обеспечить их долгую работу.

Прежде всего, вы должны регулярно проверять все соединения и внутренние устройства, чтобы избежать электрических сбоев.

Во-вторых, вы должны обязательно проверить внутреннюю и внешнюю поверхность на наличие нежелательных агентов, таких как грибок, плесень и т. Д.

Несмотря на то, что корпуса KDM сделаны из материалов, которые мешают созданию таких вещей, но они все еще могут появиться со временем (даже в случае использования в помещении).

Если вы видите, что ваш телекоммуникационный шкаф подвергся нападкам со стороны вышеупомянутых агентов, необходимо выбрать правильное вещество для их очистки.

Вы должны проконсультироваться с дистрибьютором вещества, чтобы выяснить, какие средства лучше использовать.

Наконец, вам необходимо постоянно очищать корпус от пыли (если он не пыленепроницаемый).

Чрезмерное количество пыли может вызвать сбой системы, но, как и в предыдущем случае, вы должны быть уверены, что используете только правильные средства для ее очистки.

Иногда вы можете использовать пылесос для выполнения этой процедуры, но вы должны помнить, что вы можете повредить внутреннее оборудование своей силой.

Для очистки электронных устройств необходимо использовать мягкую щетку.

Примечание: если говорить о сроках проведения таких процедур, все зависит от среды, в которой используется телекоммуникационный шкаф; по уровню его защиты; от типа хранимого внутри оборудования.

Рекомендуем проверять состояние телекоммуникационного шкафа два раза в год, однако, если вы видите, что система работает нестабильно, обязательно проверьте все заранее.

Каковы основные международные стандарты для телекоммуникационных шкафов?

Существует два основных международных стандарта, касающихся телекоммуникационных шкафов.

Прежде всего, стоит упомянуть так называемый стандарт «19-дюймовой стойки».

Формат 19-дюймовой стойки был впервые представлен в качестве стандарта AT&T примерно в 1922 году.

был разработан для уменьшения пространства, необходимого для ретранслятора и оконечного оборудования в центральном офисе телефонной компании.

Формат 19-дюймовой стойки остался неизменным, в то время как технология, используемая в ней, значительно изменилась, а набор областей, в которых применяются стойки, значительно расширился.

Стандартная 19-дюймовая (482,6 мм) стойка широко используется в телекоммуникационной, вычислительной, аудио-, видео-, развлекательной и других отраслях.

Девятнадцатидюймовые стойки с двумя или четырьмя опорами вмещают большую часть оборудования в современных центрах обработки данных, на объектах интернет-провайдеров и профессионально оформленных корпоративных серверных комнатах.

Они позволяют создавать плотные конфигурации оборудования, не занимая слишком много места или не требуя стеллажей.

Несмотря на то, что эти стандарты довольно популярны, KDM может производить индивидуальные телекоммуникационные шкафы любого размера.

Кроме того, вы можете проверить различные стандарты ETSI, которые касаются телекоммуникационных шкафов и оборудования.

Вы можете скачать их по следующей ссылке.

Как будет упакован мой корпус?

Телекоммуникационные шкафы KDM упаковываются в трехэтапный процесс: они привинчиваются к поддону, обертываются пеной и картоном и упаковываются в термоусадочную пленку.

Мы используем самые передовые в технологическом отношении упаковочные машины, чтобы адаптировать картонные коробки к корпусу вашего электронного оборудования.

Также мы рады предложить упаковку из пенопласта Insta.

Производитель внешних телекоммуникационных шкафов в Китае

Внешний телекоммуникационный шкаф KDM

Внешний телекоммуникационный шкаф KDM был протестирован для обслуживания различного телекоммуникационного оборудования и систем.

Различные виды шкафов могут быть отличным решением для промышленных зданий, инженерных сетей и общественных систем.

Мы, в KDM, предлагаем оптимальные решения для каждой поставленной перед нами задачи.

Имея современные технологии и первоклассное оборудование в качестве нашей рабочей основы, мы гарантируем вам отличное решение для ваших нужд.

KDM - один из профессиональных производителей и поставщиков внешних телекоммуникационных шкафов в Китае.

Несомненно, вы можете гарантировать для вашей системы современный корпус.

В противном случае, если вам нужны шкафы для определенных целей, вы всегда можете рассчитывать на KDM.

Мы предложим вам единственное в своем роде электрическое решение.

KDM имеет богатый опыт работы с различными специальными требованиями и создания новых уникальных продуктов.

Все внешние телекоммуникационные шкафы были разработаны в соответствии с самыми строгими национальными и международными стандартами.

На протяжении многих лет мы понимаем, что качество является первоочередной задачей для всего поставляемого оборудования.

Клиенты должны гарантировать, что они получат надежные и эффективные инструменты для защиты и размещения своей системы.

Соответственно, KDM окружена опытной и умелой командой инженеров для разработки и создания инновационных решений.

Не говоря уже о новейших технологиях, которые используются при производстве.

KDM обладает обширными знаниями и опытом для производства и поставки совершенно новых продуктов.

Шкафы также могут быть снабжены аксессуарами для доступного и удобного использования.

KDM имеет множество аксессуаров для корпуса, которые можно прикрепить при необходимости.Это необязательно.

Мы будем исходить из ваших требований.

Наши внешние телекоммуникационные шкафы расширили сферу применения.

В связи с постоянным развитием рынка мы также активно разрабатываем и продолжаем повышать надежность и эффективность нашей продукции.

Поставляем из большого стандартного ассортимента шкафы для оборудования для нужд бизнеса.

Независимо от того, используются ли они для конкретных требований, мы можем предоставить индивидуальные решения, от концепции до всего производственного процесса.

При необходимости мы также проектируем корпуса, сертифицированные по стандартам IP, NEMA.

Имея современную инфраструктуру связи, мы также активно занимаемся строительством новейшего телекоммуникационного жилья.

Мы проектируем шкафы, предназначенные специально для наружного применения, с действительно надежной защитой от самых суровых условий окружающей среды.

Шкафы

обладают оптимальной пыленепроницаемостью, атмосферостойкостью, жаростойкостью, влагостойкостью и др.

Экологические проблемы будут устранены полностью.

У KDM есть решения для удовлетворения требований любого объекта.

Наш прочный и прочный внешний шкаф для телекоммуникационного, информационного и сопутствующего оборудования прошел заводские испытания.

Доказано, что они выдерживают различные полевые проблемы.

С KDM вы можете гарантировать покупки без стресса.

В зависимости от того, где вы устанавливаете шкафы, в них можно встроить практичные аксессуары, такие как кондиционеры, обогреватели, вентиляторы и т. Д., Для эффективной защиты компонентов.

Кроме того, каждый шкаф был защищен порошковым покрытием, чтобы гарантировать длительное использование.

KDM производит большой выбор внешних шкафов для удовлетворения постоянно растущих потребностей в корпусах для чувствительных продуктов.

Вы можете рассчитывать на KDM при проектировании и разработке индивидуальных решений.

У нас есть опытные технические инженеры, которые поддержат вас на любом этапе проекта. KDM является компанией, зарегистрированной в соответствии с ISO9001.

Все оборудование соответствует основным стандартам.

Для получения дополнительной информации о наших продуктах и ​​услугах свяжитесь с нами, чтобы получить ценовое предложение.

Полевые телекоммуникационные шкафы | IP-шкафы

Алюминиевые телекоммуникационные шкафы с двойными стенками

Наши алюминиевые шкафы с двойными стенками IP55 содержат регулируемую внутреннюю стеллажную систему во всю высоту. Типичные размеры перечислены ниже. Дополнительное свободное пространство 50 мм вокруг всех кабелей и оборудования обычно предоставляется спереди и сзади шкафа, а свободное пространство 100 мм предоставляется с обеих сторон каркаса стойки.

Типичные размеры

Высота стойки: от 1333,5 мм (30 RU)
Внутренняя высота шкафа: от 1550 мм
Максимальная внешняя высота шкафа: 1850 мм
Ширина стеллажа 482,6 мм (19 дюймов) для одиночного устройства; 2 x 482,6 мм (19 дюймов) для сдвоенного блока
Внутренняя ширина: от 890 мм для одинарного блока; 1780 мм для сдвоенного блока
Наружная ширина: от 1066 мм для одинарного блока; 2082 мм для сдвоенного блока
Глубина стеллажа: 480 мм
Панели основания: 2 x 250 мм x 400 мм для одиночного блока; 4 x 250 мм x 400 мм для сдвоенного блока.

Конструкция и материалы

Материал: алюминиевый лист (двойная стенка)
Основная рама, двери и крыша: алюминиевый лист 3,0 мм
Внутренние дверные крышки (вторая стена): алюминиевый лист 1,5 мм

Защита:

Соответствует IP55. (Независимая аккредитованная испытательная лаборатория)

Двери

Дверцы доступа встроены в переднюю и заднюю часть шкафа для обеспечения доступа ко всему внутреннему оборудованию и кабелям. Каждая дверь открывается на 110 градусов и удерживается в открытом положении с помощью механизма.

Панели сальников

Панели сальников предназначены для обеспечения достаточного давления по периметру уплотнения пластины сальников для предотвращения попадания воды.

Дренажные отверстия

Дренажные отверстия предусмотрены в нижних углах, где вода может быть заблокирована элементами каркаса.

Уплотнения

Уплотнения дверцы обеспечивают прочное водонепроницаемое уплотнение на плоской поверхности. Уплотнение устойчиво к УФ-излучению и сохраняет свою эластичность и память в течение всего срока службы шкафа в нормальных условиях эксплуатации.

Дверные петли и замки

Двери могут открываться с помощью скрытых петель с левой стороны для одиночных шкафов. Для двойных шкафов левый шкаф навешивается на левую сторону, а правый шкаф - на правую. В стандартную комплектацию входит трехточечный запорный механизм с ручкой для скрытого монтажа из нержавеющей стали 316, включающей запорный цилиндр половинного европейского профиля и пылезащитную крышку. Доступны другие варианты блокировки.

Карман для хранения документов

Карман для хранения документов предусмотрен на внутренней нижней половине каждой дверцы доступа, чтобы обеспечить место для хранения документации объекта.

Стойки для оборудования

Шкаф снабжен регулируемыми внутренними стеллажами, состоящими из перфорированных реек в каждом углу на всю высоту шкафа. Вертикальная рама стеллажа разделена на сегменты, что позволяет устанавливать оборудование 19 дюймов (482,6 мм) и 21 дюйм (533,4 мм) европейского стандарта на чередующихся сегментах. Каждый сегмент составляет 10 стандартных стоек (10RU). Двойные шкафы имеют стеллажную систему, дублированную для
как для левого, так и для правого шкафов. Между передней и задней частью стойки обеспечивается минимальная глубина установки оборудования 480 мм.Стеллажная система также поставляется с перемещаемой полкой и перемещаемой выдвижной полкой с номинальной нагрузкой 50 кг.

Кабельный органайзер

Система управления кабелем, предназначенная для удержания кабельного жгута диаметром 50 мм, может быть размещена по всей высоте с обеих сторон шкафа. При необходимости может быть предусмотрена горизонтальная разводка кабелей. Щелевой воздуховод с крышками может быть предоставлен по запросу.

Таблички

Знаки опасности и предупреждающие знаки могут быть установлены на шкафу.

Распределительное оборудование

Каждый шкаф может быть спроектирован по индивидуальному заказу в соответствии с требованиями проекта и приспособлен к необходимому оборудованию.

Освещение

Каждый шкаф снабжен двумя светодиодными лампами, установленными в пределах 150 мм от верха шкафа (по одной спереди и сзади) для работы при открытии шкафа.

Индивидуальные решения

Мы можем спроектировать и изготовить индивидуальные телекоммуникационные шкафы в соответствии с индивидуальными требованиями проекта. Свяжитесь с нами, чтобы запросить коммерческое предложение.

Системы Перселла | Шкафы и шкафы для оборудования

Решения Purcell Systems специально удовлетворяют потребности операторов и поставщиков услуг в надежных корпусах для оборудования, модульных шкафах, передовых технологиях защиты от перенапряжения, оптимальных корпусах с резервным аккумулятором, превосходном управлении питанием и полных шкафах управления микроклиматом для развертывания оборудования в помещениях и на открытом воздухе.

Не все решения поддержки одинаковы, и Перселл понимает, что каждая телекоммуникационная сеть требует различных систем поддержки для удовлетворения ваших потребностей и вашего бюджета. Компания Purcell упрощает принятие решения, предлагая специально разработанные семейства стандартных, модульных и конфигурируемых шкафов для оборудования, подходящие для любого сценария развертывания.

Корпуса FlexSure® Outdoor GR487

Корпуса Flexible EncloSure (FlexSure) Purcell Systems внесены в список UL 508 и сертифицированы независимыми сторонними национально признанными испытательными лабораториями в соответствии с Telcordia GR-487 . Широкий спектр технологий и возможностей систем терморегулирования гарантирует, что оборудование, которое вы устанавливаете в шкаф, будет работать в пределах своих проектных параметров.Опции включают резервный аккумулятор, AC / DC оконцовку и распределение питания, кросс-коммутацию и защиту линии, управление оптоволоконным кабелем, особенности монтажа оборудования и корпуса.

Архитектура решения FlexSure 3030 BLS позволяет быстро создавать и расширять практически любую конфигурацию наружных шкафов за счет использования предварительно спроектированных общих взаимозаменяемых компонентов. По мере роста требований к развертыванию расширяемая архитектура позволяет выполнять простые обновления на месте без прерывания обслуживания.Серия FlexSure 3030 BLS доступна в вариантах отсеков для оборудования 12, 16, 20, 25 и 36 RU.

FlexSure® 3030 BLS Наружные шкафы GR487

Решения FlexSure 2420, 2520 и 2820 WS идеально подходят для приложений беспроводной широкополосной передачи данных, поддерживающих развертывания 3G и 4G . FlexSure 2420, 2520 и 2820 имеют компактные размеры и множество вариантов монтажа, что позволяет размещать корпуса вертикально, чтобы максимально увеличить ограниченное пространство для развертывания. FlexSure 2420, 2520 и 2820 доступны в вариантах отсеков для оборудования 12 и 16 RU.

FlexSure® 2420, 2520 и 2820 WS Наружные шкафы GR487

SiteFlex

® Наружные шкафы NEMA

В семействе продуктов SiteFlex ® используются предварительно спроектированные взаимозаменяемые компоненты для размещения различного внешнего производственного оборудования.Регулируемые компоненты, варианты монтажа и широкий выбор комплектов и аксессуаров обеспечивают точную конфигурацию корпуса для развертывания вашего оборудования в любой среде и в любом месте. Другие варианты включают в себя резервное питание от батареи, оконечную нагрузку и распределение питания переменного / постоянного тока, кабельные лотки RF , систему аварийной вентиляции и внешние сигнальные устройства. Усовершенствованные системы терморегулирования включают кондиционирование воздуха, теплообменники, прямое воздушное охлаждение и термоэлектрическое охлаждение. Корпус SiteFlex поддерживает дверцу FlexAir ® , которая позволяет разделить шкаф на несколько тепловых зон, поддерживающих самые разные рабочие характеристики оборудования с высочайшей надежностью и минимальной совокупной стоимостью владения.

Наружные телекоммуникационные шкафы SiteFlex®

FlexAir

®

Семейство продуктов FlexAir ® состоит из тепловых систем, разработанных Purcell System, включая прямое воздушное охлаждение, теплообменники, системы охлаждения аккумуляторных батарей и нагреватели. Тепловые системы предназначены для дополнения корпусов и укрытий Purcell Systems или других производителей.

Система естественного охлаждения Green Free Cooling оптимизирована для низкого энергопотребления и увеличения интервалов замены фильтров.Система включает сложную систему управления, обеспечивающую минимальное энергопотребление и частоту вращения вентилятора, что продлевает срок службы вентилятора и фильтра.

IsoCool ® - это автономная система охлаждения батарей, создающая температурную зону для резервных батарей, которая ниже температуры окружающей среды внутри убежища. Эта зона с более низкой температурой обеспечивает оптимальную производительность и продлевает срок службы батарей.

Наружные телекоммуникационные шкафы FlexAir®

StreetFlex®

Корпус StreetFlex® DSLAM / VDSL служит прочным и экологически чистым шкафом для быстрого развертывания вне помещений в цифровой абонентской сети.Шкаф используется в густонаселенной сети с возможностью расширения в будущем; боковые и задние панели, крыша и дверь легко заменяются.

Корпус StreetFlex - оптимальное решение для развертывания оборудования VDSL, источника питания и батарей; оставляет небольшой след и выдерживает суровые погодные условия.

Шкафы StreetFlex®

Батарейные шкафы VaultFlex ™ для наружной установки

Корпуса VaultFlex TM обеспечивают безопасную термически управляемую среду для систем резервных батарей для телекоммуникационных и кабельных приложений. Корпуса VaultFlex доступны с выбором вариантов нагрева и охлаждения, включая кондиционирование воздуха (AC) и прямое воздушное охлаждение (DAC). Архитектура корпуса позволяет разделить шкаф на несколько тепловых зон, поддерживая самые разные рабочие характеристики оборудования с высочайшей надежностью.

VaultFlex

TM Корпуса с двумя отсеками VaultFlex TM Корпуса с одним отсеком

Китай производитель шкафных кондиционеров, наружный телекоммуникационный шкаф, поставщик пластинчатых теплообменников

Популярные товары

Видео

Цена FOB: 300–1000 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 100-600 долларов США / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Цена FOB: 300–1000 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 180–250 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 100-300 долларов США / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Цена FOB: 300–1000 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 300–1000 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 100-400 долларов США / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Рекомендовано для вас

Цена FOB: 100-600 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 300–1000 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 100-300 долларов США / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 100-300 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 300–1000 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 100-400 долларов США / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Цена FOB: 300-800 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 100-300 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Шкаф охлаждения серии

Видео

Цена FOB: 99–249 долларов США / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Цена FOB: 100-300 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 100-300 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 100-400 долларов США / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 100-600 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 100-300 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 200-600 долларов США / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Цена FOB: 100-300 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Индивидуальная серия продуктов

Видео

Цена FOB: 300–1000 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 15–100 долларов США / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Цена FOB: 5-50 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 200-800 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 300–1000 долларов США / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 300–1000 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Цена FOB: 300–1000 долларов США / Кусок

Мин.Заказ: 1 кусок

Связаться сейчас

Видео

Цена FOB: 100-300 долларов США / Кусок

Мин. Заказ: 1 кусок

Связаться сейчас

Профиль компании

{{util.each (imageUrls, function (imageUrl) {}} {{})}} {{if (imageUrls.длина> 1) {}} {{}}} Информация с пометкой "" проверена BV

Основанная в 2009 году, компания Langji Technology предлагает полный спектр продуктов и решений для контроля температуры для телекоммуникационной отрасли. Годовой объем производства термостата составляет 60 000 шт., Наружного шкафа 15 000 единиц.

Langji строго следуют стандартам ISO9001 и ISO14001, мастерская включает в себя резку листового металла, штамповку, гибку, сварку, сборку кондиционеров и сборку шкафов.

Продукция сертифицирована CE, они широко используются многими известными компаниями, такими как Китай ...

Как выбрать стеллаж - какой / какие параметры / важные детали

Держу пари, вы попали сюда, потому что вам нужно выбрать какой-нибудь стеллаж, но не знаете ТОЧНО, что выбрать.Может быть, вы не знаете, должен ли он быть автономным или настенным? Беспокоитесь об этих сложных глубинах и высотах? А может просто не знаете, какой тип дверей вам больше подходит? Не волнуйтесь, я вас прикрыл! Стоечный шкаф может показаться простым продуктом, но есть некоторые моменты, которые заставляют задуматься, не так ли? В руководствах, приведенных ниже, вы узнаете о важных параметрах и объясните, почему эти стойки иногда называют серверными или телекоммуникационными шкафами.

Начнем с начала - что такое стеллаж? Мифическая «стойка» - это система для крепления устройств внутри шкафов и открытых рам.Он стандартизирован, и благодаря этому, зная, что данное устройство имеет шасси размером с стойку, вы можете быть уверены, что оно поместится, например, в ваш шкаф.

ГЛАВНЫЕ ГАБАРИТНЫЕ ПАРАМЕТРЫ СТЕКОВЫХ ШКАФОВ

  1. Установочная ширина в дюймах.
    Чаще всего этот параметр составляет 19 дюймов. Некоторые устройства, в основном предназначенные для небольших установок, могут иметь ширину 10 дюймов, а некоторые огромные серверы могут быть построены шириной 21 дюйм, но это очень редко.
  2. Высота в единицах U - номинальная высота.
    В целях стандартизации высота установки в стоечных шкафах указана в единицах U, которые могут использоваться в каждом шкафу. 1U составляет 1,75 дюйма, что составляет 44,45 мм . Большинство установленных аксессуаров имеют высоту от 1U до 4U, и зная общее количество единиц U, которое потребуется вашим сетевым устройствам, вы получите необходимую высоту. Однако необходимо помнить, что блоки U дают вам внутреннюю высоту установки, а не внешний размер шкафа или рамы.

    Внешняя высота , или так называемая общая высота - она ​​тесно связана с конструкцией шкафа и может отличаться для той же номинальной высоты благодаря различному оборудованию, например охлаждающим вентиляторам на крыше или колесиках.

    Что касается других внешних измерений - глубины и ширины , официальных стандартов нет - однако, из-за функциональности, есть определенные размеры, которые производятся почти всеми производителями.

  3. Ширина
    Стандартные - 600 мм и 800 мм, где 600 мм - основной тип, а 800 мм - расширенный. В шкафах шириной 800 мм проще обслуживать большие пучки проводов, дополнительную ширину можно использовать для установки систем управления кабелями внутри шкафа. Примером такого кабельного организатора является «Вертикальный кабельный органайзер для NCB-42U»
  4. .
  5. Глубина
    Здесь есть некоторое разнообразие.Для навесных шкафов есть 450 мм, 550 мм (двухсекционные) и 600 мм. С другой стороны, стоячий стеллаж может иметь глубину 600 мм, 800 мм, 1000 мм и даже 1200 мм. Здесь важно то, что внешняя глубина напрямую не говорит о том, на какую глубину можно установить устройство. Различные шкафы различаются по конструкции и предлагают разное количество места внутри. Многие из них имеют модульную конструкцию, что означает, что направляющие стойки внутри можно размещать в разных положениях, но также должно быть оставлено некоторое пространство сзади и спереди каждого устройства, чтобы обеспечить правильную прокладку кабелей и поток воздуха.
  6. Монтажная глубина. Эта информация различна для каждого шкафа, и обычно вы можете прочитать об этом в описании шкафа. Например, шкаф 800 мм серии NCB 42u имеет установку 550 мм (NCB42-68-IFA-C). Это значение, которое можно найти на linkbasic.eu, дает нам представление о базовом положении направляющих стойки, что позволяет легко установить полки, входящие в комплект. Как видите, конструкция этого конкретного шкафа спроектирована таким образом, чтобы у вас было 100 мм спереди и сзади шкафа для управления кабелями и т. Д.

НАСТЕННЫЕ И НАСТОЛЬНЫЕ ШКАФЫ

Вероятно, вы уже знаете, что стоечные шкафы устанавливаются на стене или устанавливаются на землю типа . Ну, вы ведь не ожидали, что они будут плавать вокруг, не так ли?

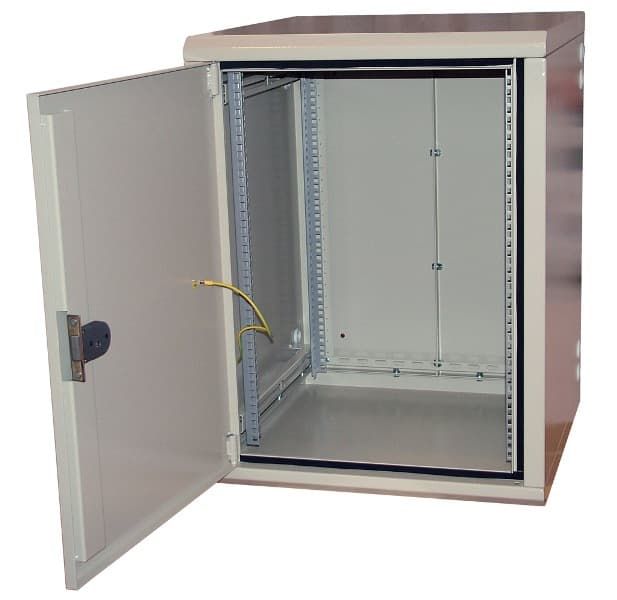

Первые монтируются на стенах и предназначены для размещения небольших устройств, в основном, систем связи и мониторинга. Наибольшая высота из них - 22U, но большинство из них варьируются от 6U до 12U. У них меньшая емкость (60 кг), поэтому вы должны точно знать, что от них требуется, поскольку более тяжелые устройства, такие как ИБП, могут быть довольно тяжелыми.Ширина этих шкафов составляет 600 мм, а глубина обычно составляет 600 мм и 450 мм для односекционного шкафа и 550 мм для двухсекционного шкафа.

Настенные шкафы могут быть одинарными или двойными, последние необходимы, если вам нужен доступ к тыльной стороне навесных устройств. Такая конструкция позволяет перемещать всю переднюю часть шкафа, так как он установлен на петлях с задней частью. Вы можете посмотреть наш короткометражный фильм на YouTube, чтобы увидеть, как это работает. Однако добавленная физическая глубина не соответствует глубине установки - она ​​примерно такая же, как в шкафу 450 мм.

Второй тип шкафов - напольные, и тут все усложняется (немного). Стеллажный шкаф обычно оснащен обоими колесами (для перемещения шкафа) и регулируемыми ножками (для надежного размещения в нужном месте). Напольные шкафы имеют гораздо большую вместимость, и лучшие из них, такие как серия NCI, имеют грузоподъемность до 1000 кг - целую тонну (см. Шкафы серии NCI).

Если говорить о других измерениях, я думаю, мы прошли через все, но давайте подведем итоги:

  • Единицы измерения U говорят нам, сколько модулей может поместиться в шкаф
  • Ширина говорит нам, сколько свободного места мы получили по бокам шкафа
  • Глубина дает нам информацию о длине устройства, которое можно разместить в шкафу, но это установочный размер, который нам необходимо знать.
  • Вместимость показывает, сколько килограммов оборудования может поместиться внутри

ДРУГИЕ ХАРАКТЕРИСТИКИ СТОЙКИ

Очень важно, какая дверь у шкафа.

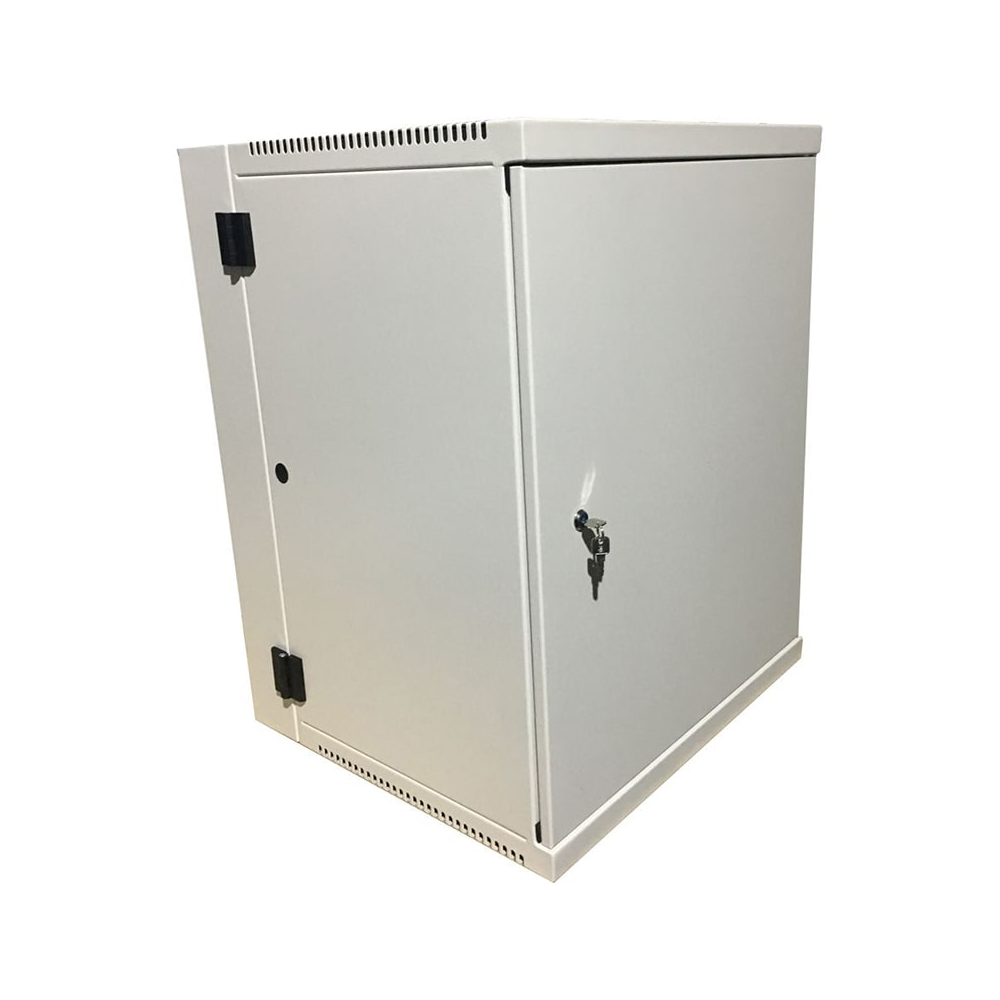

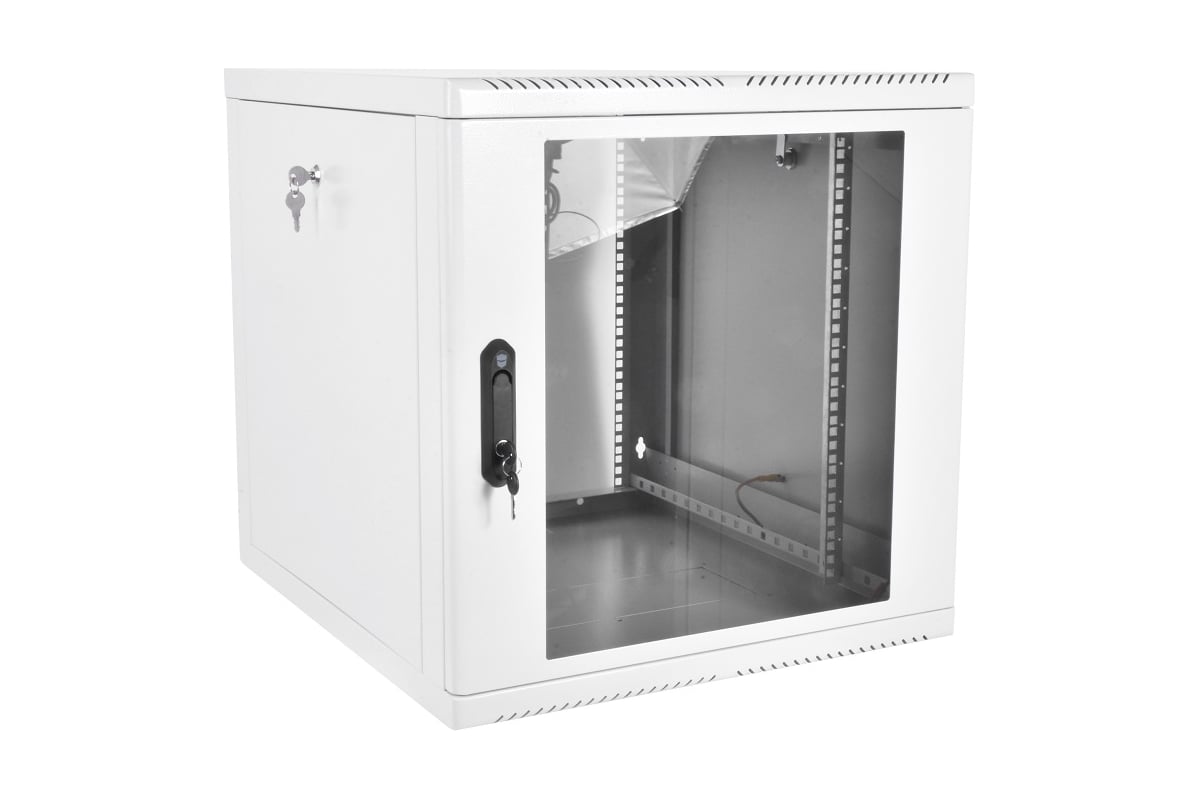

В случае навесных шкафов, где задняя часть шкафа прикручивается к стене, остается только выбрать переднюю дверь - легко. Вы можете выбрать стеклянные двери или полностью металлические. Вторые предназначены для прикрытия устройств и дополнительной жесткости корпуса из соображений безопасности.

Если говорить о напольных шкафах, наиболее популярны два случая: первый - это переднее стекло и цельнометаллическая задняя дверь, а во-вторых, обе двери перфорированы. Выбор продиктован устройством, предназначенным для шкафа.В телекоммуникационных шкафах, где нет необходимости в охлаждении устройств, лучше всего подходят стеклянные двери и цельнометаллический корпус. В серверных решениях, где воздушный поток и эффективное охлаждение являются ключевыми моментами, необходимы перфорированные двери. Центры обработки данных и вентиляция - это совсем другое, и мы рассмотрим этот случай в отдельной статье.

И, наконец, цвет корпуса. Это полностью зависит от вас, некоторые люди утверждают, что серверные шкафы черные, а серые предназначены для общественных мест, но также в разных странах у клиентов разные вкусы.

Подводя итоги:

  • Телекоммуникационные шкафы, не нуждающиеся в охлаждении, входят в переднее стекло, цельнометаллический шкаф с задними дверцами
  • Серверам и «тяжеловесам» требовалась перфорированная дверца для радиатора.
  • Цвет - на ваше усмотрение, но серые менее бросаются в глаза

НАСТОЯЩИЕ СЛУЧАИ

Зная параметры, теперь вы можете думать, что вам нужно. Подберем подходящий шкаф в двух случаях.

СЦЕНАРИЙ СЛУЧАЯ A

Допустим, вам нужен стеллаж для небольшой стойки регистрации мотеля.У вас есть патч-панель, которая работает как окончание локальной сети (1U), на коммутаторе (1U), мониторинг DVR (снова 1U) и некоторый базовый маршрутизатор. Девушка из стойки регистрации, которую вы нанимаете, достаточно умна, чтобы знать, что мигающие огни указывают на работу устройств, поэтому было бы неплохо, если бы она могла время от времени проверять, будет ли гость когда-либо утверждать, что его Wi-Fi не работает или что-то в этом роде.

Теперь все устройства не будут занимать высоту более 4U. Разумно предположить, что вы будете расширяться в будущем, поэтому дополнительные 2-3U кажутся разумными.Все это даст вам настенный шкаф высотой 6U со стеклянной дверью, а серый цвет нейтральный (черный в мотеле может вызвать у гостей какие-то странные идеи, верно?). Итак, ваш шкаф WCB06-645-BAB-C

СЦЕНАРИЙ B

Вот вы как установка в небольшой компании, и вам нужно оборудовать определенную серверную комнату шкафом. Вам нужно будет установить комплект ИБП общей высотой 4U, два сервера - 2U каждый и длиной 700 м, четыре патч-панели по 1U каждая, центральный телефонный блок с 4U, видеорегистратор мониторинга с 2U и восемь вертикальных кабельных организаторов по 1U каждая.Заказчик хочет иметь возможность расширять их, и хочет бесплатно 10U сейчас. Кабели нужно спрятать в органайзерах.

Подводя итог - у вас 28U оборудования, вам нужно предоставить 10U свободного места, итого 38U. Так что ближе всего - шкаф 42U. Теперь эти 700-миллиметровые серверы говорят нам, что глубина 1000 мм является обязательной. Вертикальные кабельные организаторы обеспечивают ширину 800 мм, а поскольку большинство вещей будет выделять большое количество тепла, перфорированные двери также необходимы. Черный цвет будет смотреться красиво и профессионально.

Чего мы не знаем, так это веса устройств, допустим, не более 800 кг.И ваш шкаф NCB42-810-IFA-C

Если вес будет более 800 кг, вам понадобится NCI42-810-KLA-C

ЗАКЛЮЧЕНИЕ

Думаю, что данная статья поможет вам правильно выбрать шкаф для вашей (или ваших клиентов) сети. Я показал вам большинство параметров и стандартов стоек. В каталоге LINKBASIC вы найдете более 100 различных настроек различных моделей. Если вам нужна помощь с подбором товаров, воспользуйтесь нашим конфигуратором стеллажа.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
