Виды телекоммуникационных шкафов / Хабр
Наша компания «Мальтима Телеком» занимается подбором и поставками телекоммуникационного оборудования с 2000 года. Свободно ориентируясь во всей номенклатуре телекоммуникационного оборудования, мы регулярно сталкиваемся с необходимостью раз за разом объяснять те или иные базовые принципы выбора оснащения для конкретных проектов. В этой связи мы решили опубликовать ряд справочных материалов, которые могли бы помочь заказчикам быстро сделать оптимальный выбор товарных позиций под свои конкретные задачи.
Телекоммуникационный шкаф (ТШ) является неотъемлемым элементом любых структурированных кабельных систем (СКС) и центров обработки данных (ЦОД). Номенклатура подобных изделий огромна, а неверный выбор конкретной модели зачастую может привести к самым разнообразным нежелательным последствиям, среди которых отказы оборудования составляют лишь некоторую часть.
Для того чтобы правильно выбрать ТШ еще на стадии проектирования СКС/ЦОД, необходимо иметь общее представление о том, какими качествами он должен обладать.
В идеале, конечно, хотелось бы, чтобы все шкафы удовлетворяли всем вышеперечисленным требованиям, однако такой подход не является оптимальным и ведет лишь к раздуванию сметы проекта. Поэтому, наилучшей стратегией при выборе конкретной модели шкафов для СКС/ЦОД является принцип необходимой достаточности. Рассмотрим основные типы «19-дюймовых» телекоммуникационных шкафов с упором на их сильные и слабые стороны с точки зрения условий эксплуатации.
Вместимость
Несмотря на то, что расстояние между направляющими в «19-дюймовом» шкафу стандартизировано, его общая ширина обычно составляет 600 или 800 мм. Несмотря на то, что в силу своей компактности наибольшее распространение получили именно 600-миллиметровые шкафы, 800-миллиметровые также не теряют актуальности.
Глубина ТШ варьируется в широких пределах, максимальной на сегодняшний день является 1300 мм. При выборе конкретной модели шкафа следует учитывать, что рекомендованное расстояние от размещенного в нем оборудования до задней стенки составляет 150 мм. Этого вполне достаточно для вентиляции, комфортного монтажа и предупреждения чрезмерного перегибания кабелей.
Говоря о вместимости, следует упомянуть о делении ТШ на напольные и настенные. Последние зачастую удобнее, однако обладают рядом ограничений. Так, например, их емкость обычно ограничена значением 22U, а глубина не превышает 600 мм. В случае если эти параметры не отвечают требованиям проекта, остановиться следует на напольных ТШ, которые могут вмещать до 48U при максимальной глубине 1300 мм.

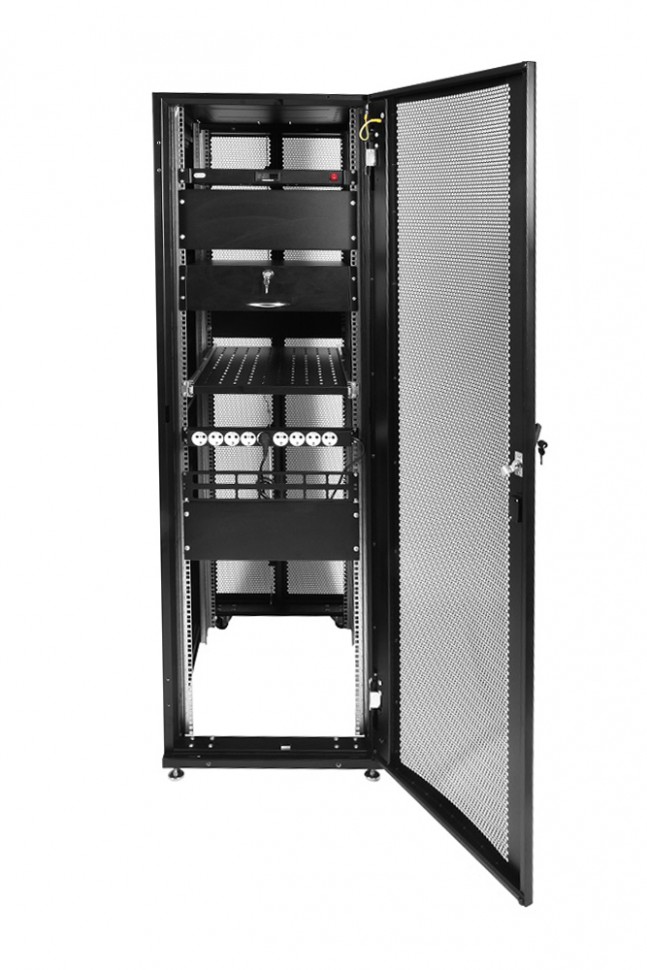

Напольный шкаф 19″ TTC-4782-SR-RAL9004 47U 800х1200
При выборе вместимости ТШ следует учитывать не только текущие, но и перспективные потребности в емкости СКС/ЦОД.
Количество юнитов в ТШ в будущем может вырасти, иногда в разы, кроме того, заранее следует оценить текущие и будущие потребности основного оборудования во вспомогательных элементах, таких как вентиляторные панели, блоки силовых розеток и пр.
Климатические факторы, режим эксплуатации
Большая часть телекоммуникационных шкафов предназначена для установки внутри помещений с постоянно контролируемыми параметрами температуры и влажности. В силу этого их защита соответствует стандарту IP20 или IP21 (Type 1 и Type 2 по классификации NEMA), который подразумевает предотвращение контакта оборудования с твердыми телами диаметром свыше 12,5 мм (включая пальцы человека), но при этом никак не регламентирует возможность проникновения влаги (стандарт IP21 все же подразумевает защиту от вертикально падающих отдельных капель). Безусловно, отсутствие защиты от пыли и влаги существенно снижает стоимость ТШ, но для полной уверенности в верном выборе следует убедиться в том, что в помещении полностью исключена возможность даже кратковременного образования конденсата (например, при временном отключении центрального отопления в зимний период).
В ряде случаев стандарт IP20 не отвечает требованиям, предъявляемым условиями эксплуатации оборудования. Тогда следует обратить внимание на более защищенные ТШ, сертифицированные по классам защиты IP55, IP65 или IP66 (Type 4, 4X по классификации NEMA). Они предназначены для размещения автономно функционирующего активного и пассивного телекоммуникационного оборудования и обеспечивают полную защиту от воздействий окружающей среды. При выборе подобных ТШ следует обращать внимание на наличие заглушек с уплотнением в местах ввода кабелей, внутреннего теплоизоляционного покрытия корпуса, а также монтажной панели для установки приборов поддержания микроклимата, таких как нагреватели, термореле, гигростаты и пр.
Шкаф уличный всепогодный настенный ШТВ-Н-18.6.5-4ААА
Контроль доступа
Случаи несанкционированного доступа к содержимому телекоммуникационного шкафа можно условно разделить на два типа — собственно несанкционированный доступ и вандализм. Для предотвращения инцидентов первого типа обычно достаточно выбрать ТШ с дверями, оснащенными замками.
В местах со свободным доступом, при наличии риска вандализма или умышленной порчи в отношении ТШ и содержащегося в нем оборудования, требования к защитным свойствам предъявляются самые жесткие. Они должны обеспечить невозможность нарушения целостности ТШ без применения металлорежущего инструмента. Обычно это достигается за счет использования внутренних дверных петель (для предотвращения спиливания), толстых стальных стенок (1,2-3,0 мм), внутренней стальной рамы и стойких к механическим повреждениям замков. Отверстия для монтажа такого шкафа должны располагаться внутри его объема.
Антивандальный шкаф пенального типа ШРН-А-6.500
Как тестируются шкафы перед тем, как поступают в продажу
Специально для этого материала мы запросили у производителей комментарий, как проходят тестирование телекоммуникационные шкафы перед тем, как поступают в продажу.
Сначала проверяется само производство шкафов: экспертная группа оценивает производственный процесс. Далее эксперт по металлообработке уже на готовой продукции оценивают качество металла, покраски, сборки, соответствие размеров. Такие специалисты реально профессионалы своего дела: по тому, как согнуты профили у шкафа, они могут определить качество металла и сборки шкафа. Следующим этапом специальная бригада монтажников проверяет удобство сборки шкафа, т.е. насколько просто и понятно будет пользователю собирать изделие на месте. Далее тестируется удобство установки в шкаф дополнительного оборудования (полки, вентиляторы, органайзеры и т.п.). И, наконец, последний этап — проверка заявленной нагрузочной способности, т.е. если заявлено, что шкаф выдерживает 1.5 т, он загружается тестовым оборудование на 1.5 т и по специальным маркерам отслеживается, как изделие выдерживает нагрузку.
Конечно, в рамках небольшой статьи невозможно рассмотреть все тонкости, которые следует учитывать при выборе телекоммуникационных шкафов для тех или иных конкретных задач.
Однако, пользуясь данным материалом как картой, можно быстро сориентироваться во всем многообразии представленных на рынке решений и сосредоточиться именно на той нише, которая наиболее точно отвечает поставленной задаче. Важно лишь помнить об уже упомянутом принципе необходимой достаточности.
Типы телекоммуникационных шкафов | Защита информации
Для того чтобы упорядочить сетевое оборудование, защитить его от влияния внешних факторов и возможного хищения, используют телекоммуникационные шкафы.
Компания АО «Компонент» производит изделия всех необходимых в работе типов с разными линейными размерами и вариантами исполнения.
Настенные телекоммуникационные шкафы: компактность и простота обслуживания
Системы предназначены для установки в свободном пространстве внутри помещений. Можно использовать межэтажные зоны, коридоры и другие площадки, подходящие для навески шкафа. Окраска поверхности предлагается в двух цветовых вариантах исполнения:
- RAL 7035: светло–серый.
- RAL 9005: глубокий чёрный.
Для монтажа предусмотрены стандартные наборы креплений. Боковые стенки фиксируются на защёлках, что облегчает доступ к оборудованию с торцевых частей. В лицевой дверце предусмотрена прозрачная вставка, позволяющая контролировать состояние блока без вскрытия шкафа.
Линейные параметры изделий следующие:
- Ширина 482,6 мм (19 дюймов).
- Глубина 400–600 мм.
- Высота 4;6;9;12;15;18U (1 монтажная единица U = 44.45 мм).
При необходимости система поставляется с вентилятором и термостатом.
При выборе настенных шкафов учитывают следующие критерии:
- Суммарная высота размещаемого оборудования с учётом возможной доукомплектации.
- Глубина по наиболее габаритному устройству.
- Место под установку вентилятора.
- Расположение кабельного канала.
Обратите внимание! Настенный телекоммуникационный шкаф рассчитан на установку аппаратов общим весом не более 70 кг.
Шкафы для напольной установки: системы для массивных устройств
Вариант предназначен для специализированных помещений, например, серверных, аппаратных залов, центров обработки данных.
Перед монтажом следует проверить пол по уровню (должен быть ровным без уклона), а также оценить несущую способность перекрытия.
Задняя поверхность делается цельнометаллической, в лицевой дверце предусмотрена смотровая вставка. Боковые стенки снимаются с целью облегчения доступа к оборудованию. Изделие собирают на регулируемых по высоте ножках.
Толщина металла составляет 1,5 мм. На поверхность наносится порошковое коррозионно–стойкое покрытие.
Линейные параметры:
- Ширина стандартная 482,6 мм (19 дюймов).
- Глубина 400–1000 мм.
- Высота 18;22;27;32;36;37;42;47U (1 монтажная единица U = 44.45 мм).
Предварительно определяют способ ввода кабелей (через днище или со стороны верхней планки).
Обратите внимание! Для того чтобы установить во внутреннюю полость оборудование с аккумуляторными батареями, необходимо проверить параметры по весу и статическую нагрузку для выбранной модификации шкафа.
Для поддержания стабильного эксплуатационного режима следует предусмотреть место под терморегулирующий блок.
Всепогодные шкафы с адаптацией под любые условия
Для установки на открытом воздухе предназначена серия 650/07. Внутреннее пространство комплектуется системой обогрева и вентиляции, благодаря которым установленное оборудование исправно работает при изменении внешних температур в интервале -40+50 0С.
Крепёжные комплекты позволяют монтировать системы на стенах с внешней стороны зданий, на столбах и других подходящих опорах, способных выдержать расчётный вес. Если требуется повысить уровень защищённости аппаратов, шкаф поставляется с датчиком, реагирующим на вскрытие.
Антивандальные системы повышенной защиты
Телекоммуникационные антивандальные шкафы относятся к специализированной серии ШТН–А. Изделия предназначены для установки в зонах без визуального или иного контроля с высоким риском вскрытия.
В производстве используют стальные листы толщиной 1,5–3 мм. Защиту от взлома обеспечивают мощные антивандальные замки.
Предусмотрены настенный и напольный варианты установки.
Доступные линейные размеры и цветовое оформление изделий приведены в соответствующих категориях. Шкафы проектируют с учётом положения отверстий под ввод кабельных линий.
Стойки: способ сэкономить средства без ущерба для оборудования
Между опорами удобно устанавливать сетевые коммутаторы, патч–панели, маршрутизаторы и другие элементы, не выходящие по ширине за 19 дюймов. Поскольку в такой поддерживающей конструкции нет ни стенок, ни дверей, доступ ко всей технике максимально облегчён.
Характеристики каркасов:
- Опоры из металла толщиной 1,2–2 мм рассчитаны на вес до 300 кг (однорамные) и до 650 кг (двухрамные).
- Стойки можно монтировать в ограниченном пространстве.
- Система крепится к полу с помощью анкерного соединения, что повышает прочность конструкции.
По высоте телекоммуникационные стойки предлагаются в вариантах 33 и 42U. Выбор по глубине и высоте происходит по тем же принципам, которые указаны для настенных и напольных типов систем.
Заказывайте телекоммуникационные шкафы в АО «Компонент»!
Предлагаем выгодные цены и варианты изделий, спроектированные в расчёте на условия пользователя. Среди наших заказчиков крупные телекоммуникационные компании, провайдеры и операторы связи. Все системы сертифицированы. Обращайтесь! Предложим оптимальное решение для размещения, защиты и обслуживания сетевого оборудования.
Оценка статьи:
Загрузка…
Поделиться с друзьями:
Телекоммуникационные шкафы — применение и особенности
Отредактировано: 29.07.2022
Сегодня ни одно современное коммерческое здание или офисное помещение не обходится без большого числа слаботочных розеток. Помимо них, прокладываются множество слаботочных кабелей, являющихся составляющей кабельной системы. Следовательно, если есть кабели, то существуют и телекоммуникационные помещения типа аппаратных и серверных, где их распределяют между коммутационными панелями и кроссовыми устройствами.
Предназначение телекоммуникационных шкафов
В процессе проектирования и инсталляции СКС для коммерческих зданий и ЦОД (центр обработки данных) очень часто используются 19-ти дюймовые телекоммуникационные шкафы и серверные стойки. Отталкиваясь от частоты применения этого решения, его уже можно назвать стандартным.
Эффективное использование площади, отведенной под телекоммуникационные помещения, возможно благодаря телекоммуникационным шкафам, которые позволяют:
- разместить в ограниченном пространстве внушительное количество как активного, так и пассивного оборудования;
- распределить потоки кабелей;
- оградить имеющееся оборудование от негативного воздействия окружающей среды.
Виды телекоммуникационных шкафов
Все серверные шкафы идентичны по своему базовому оснащению. Но существуют различия по высоте, ширине и глубине моделей, что необходимо учитывать при покупке. Однако важен не только размер, но и оборудование серверного шкафа, т.
е. дверцы, кабельные органайзеры, системы охлаждения и т.п.
Высота телекоммуникационных шкафов
Высота телекоммуникационныхх шкафов всегда указывается в единицах высоты (U). В англоязычных странах они называются единицами (U). Эти единицы рассчитываются следующим образом: 1U=1U=1,75 дюйма = 4,445 см.
Ширина телекоммуникационных шкафов
Большинство серверных шкафов имеют ширину 600 или 800 мм. Важно знать, что это не имеет значения для размещения устройств. Каждый шкаф оснащен профилем 19 дюймов (48,26 см). Это отраслевой стандарт, поэтому можно установить в них любой сервер. Соответственно, разница между шкафами шириной 600 мм и 800 мм касается только пространства рядом с приборами. Если вы выбрали шкаф шириной 600 мм, места для другого оборудования очень мало. С другой стороны, ширина 800 мм упрощает установку устройств и улучшает прокладку кабелей. Благодаря дополнительному пространству сбоку шкафов кабели могут быть собраны в жгуты и проложены через отдельный канал.
Это не только облегчает техническое обслуживание, но и создает профессиональный имидж.
Глубина телекоммуникационных шкафов
Существуют разные модели шкафов глубиной от 600 мм до 1200 мм. Обратите внимание, что это внешние размеры. При установке 19-дюймовых профилей по умолчанию теряется около 4 см внутреннего пространства. Поэтому перед покупкой вы должны измерить глубину устанавливаемого оборудования, включая заглушки на задней панели. Также важно оставить от 5 до 10 см свободного пространства сзади, чтобы обеспечить лучший отвод тепла в шкафу.
Варианты установки серверных шкафов
Телекоммуникационные шкафы также классифицируют по типу размещения и месту установки:
- настенные – используются для наиболее комфортного расположения небольшого числа кабелей при монтаже коммутационных/электротехнических устройств. Их отличительная особенность – крепление на стене. Особой популярностью пользуется настенные серверные шкафы. Их высота обычно обозначается в юнитах и может составлять 3 U, 6 U, 9 U и 12 U. Исключение составляют изделия некоторых производителей, достигающих 15 U
- напольные – применяются для расположения множества кабелей и монтажа электротехнического оборудования. Наиболее распространены размеры выше 40U, хотя и здесь бывают исключения (18 U). Самым востребованным считается телекоммуникационный напольный шкаф 42u.
Исключение составляют изделия некоторых производителей, достигающих 15 UДвери шкафов и их виды
Если дверь шкафа, находящегося на рабочем объекте, постоянно открыта, то это свидетельствует о неправильно организованной системе охлаждения. Следовательно, в этом случае вместо стеклянной двери лучше отдать предпочтение двери с перфорацией. За счет специальных отверстий, выполненных в ней, к активному оборудованию будет исправно поставляться холодный воздух. Независимо от вида телекоммуникационного шкафа, практически в каждом из них предусмотрена дверь, которая может отличаться своей конструкцией и используемыми материалами. Серверные шкафы чаще всего оснащаются стеклянными дверьми. Это дает возможность администратору сети следить за состоянием активного оборудования по светодиодам, не открывая дверь.
Согласно стандарту ANSI/EIA/TIA 569-90, в котором содержаться требования, предъявляемые к телекоммуникационным помещениям, кабельным трассам и т.п., дверь должна открываться наружу, раздвигаться или сниматься и должна иметь замок.
Установка раздвижной двери обеспечивает свободный доступ обслуживающего персонала, а это немаловажный фактор в условиях плотной расстановки шкафов в помещении, необходимо оставлять минимум по 900 мм. Эти условия не всегда осуществимы из-за ограниченного пространства, поэтому лучшее решение в этой ситуации – раздвижные двери, открывающиеся даже тогда, когда расстояние до стены составляет 500 мм.
Охлаждение телекоммуникационных шкафов
При планировании размещения 19-дюймовых серверных шкафов следует учитывать, что их вместимость в основном ограничивается тепловыделением установленных устройств, а не возможным размером установки. Если тепловая нагрузка на установленное оборудование слишком высока, это вызовет проблемы с отводом тепла.
Аналогичные проблемы возникают в сетевых шкафах, содержащих большое количество пассивных компонентов (патч-панелей) и имеющих слишком большую плотность кабелей. Воздушный поток через них может быть нарушен что приведет к выходу из строя отдельных компонентов. Этот аспект необходимо учитывать при планировании размещения шкафов. 19-дюймовый телекоммуникационный шкаф должен быть оборудован соответствующим образом, чтобы активные компоненты могли работать в оптимальном диапазоне температур. В простейшем случае, когда окружающий воздух достаточно прохладный, достаточно пассивного охлаждения шкафа. Если тепловая нагрузка слишком велика, используются активные системы охлаждения различных конструкций.
Критерии выбора телекоммуникационного шкафа
Первым шагом при выборе серверного шкафа всегда должен быть анализ собственных потребностей. Потому что диапазон решений настолько разнообразен, что практически никогда не нужно адаптироваться к возможностям. Как только вы узнаете, какое оборудование вы хотите разместить и сколько места вам нужно, вы сможете выбрать правильный размер, стиль и дверь для своих серверных шкафов.
Что касается размера, обычно рекомендуется всегда планировать немного больше места. Это относится к высоте для возможного удлинения, а также к ширине для прокладки кабелей и глубине для отвода тепла.
При выборе двери самое важное, что следует учитывать, — это ожидаемая теплоотдача от оборудования. Если много отработанного тепла, следует выбрать перфорированную дверь. Если жара низкая или нужна шумоизоляция, можно остановить свой выбор на стеклянной двери.
Если у вас мало оборудования, и вы ищете решения для экономии места, вы можете выбрать навесной шкаф. Они более компактны и удобны.
Если стоит выбор, где купить серверный шкаф, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.
Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.
Типы шкафов FTTH
Типы шкафов FTTH: В этой статье мы обсудим шкафы, используемые в сети FTTH.
В сети FTTH используются различные типы шкафов в соответствии с требованиями. Обычно в сети FTTH используются следующие шкафы: шкаф для кросс-коммутации 1800/2700 пар, шкаф для кросс-коммутации 1200 пар (наружный), внутренние шкафы на 300 и 900 пар, наружный шкаф на 2400 пар.
Шкаф 1800 , 2700 пар должен использоваться для обеспечения интерфейса между первичным и вторичным кабелями и для размещения оболочки кабеля. Будет предоставлена полная информация о шкафе для использования в сети FTTH, для этого вам придется прочитать всю статью.
Перекрестное соединение шкафа 1800/2700 пар
«Шкаф, перекрестное соединение» должен обеспечивать точку интерфейса между фидерной/первичной парой и распределительной/вторичной парами Шкаф должен представлять собой законченную систему со всеми компонентами, необходимыми для установка и эксплуатация. Система клеммных колодок должна быть совместима и взаимозаменяема с существующими компонентами, методами, инструментами и оборудованием, которые в настоящее время работают в сети.
Корпус наружного шкафа сети FTTH должен быть спроектирован и изготовлен таким образом, чтобы пригоден для внешней установки. Он должен быть пыленепроницаемым, водонепроницаемым и предотвращать коррозию содержащихся в нем клемм. Внутренние модели служат для защиты внутренних компонентов от помех, а не для обеспечения защитной среды.
Шкаф должен иметь жесткую конструкцию, чтобы исключить изгиб или перемещение шкафа при заделке соединительных проводов. Конструкция внутренней части и направляющих для проводов должна способствовать качественному выполнению и организованному размещению поперечных соединительных перемычек. Доступ к вводным кабелям и местам их соединения должен быть максимально удобным для их прокладки, последующего обслуживания и последующего размещения дополнительных вторичных кабелей.
Эта конструкция шкафа должна быть модульной, чтобы облегчить и упростить техническое обслуживание, и должна состоять из следующих основных компонентов; базовая сборка, стеллажные клеммные колодки, корпус (съемный корпус) и разные аксессуары.
Внутренняя конструкция не требует базовой сборки.
Уличный шкаф должен надлежащим образом учитывать поведение пластиковых материалов при повышенных температурах (например, ограничения стабилизатора полиэтилена), включая функции, предназначенные для минимизации пиковых внутренних температур и влажности.
Сеть FTTH 1800 пар Размер наружного шкафа — Ширина = 1314 мм, Глубина = 333 мм, Высота = 1480 мм. Внешние размеры наружного шкафа 2700 пар: ширина = 1650 мм, глубина = 390 мм, высота = 1480 мм.
Конструкция шкафа должна включать монтажный кронштейн для датчика/контактора давления. Кронштейн должен быть просверлен с отверстиями диаметром 6 мм с межцентровым расстоянием 45 мм, чтобы соответствовать требованиям к креплению преобразователя. Для установки преобразователя потребуется свободное пространство высотой 55 X 55 X 110 (мм) для монтажа, а также доступ к верхней и нижней части устройства для вывода подводящих труб и т. д. через основание преобразователя. оболочка.
Корпус шкафа
Корпус должен иметь 1 или 2 дверцы для доступа внутрь шкафа. Двери должны быть запираемыми для предотвращения несанкционированного проникновения. К каждому шкафу должно прилагаться два ключа от замков. Двери должны открываться на достаточно широкий угол, чтобы обеспечить полный беспрепятственный доступ внутрь шкафа. Дверные петли и фиксаторы должны быть прикреплены болтами к основному корпусу, чтобы можно было заменить обе двери, петли и т. д.
Размер кожуха должен обеспечивать ряд положений соединения s, позволяющих соединять клеммные колодки с входящим первичным и вторичным кабелями. Корпус шкафа должен быть самонесущим и независимым от стеллажей и содержимого шкафа. Конструкция должна позволять полностью снимать корпус с внутренних стеллажей и т. д., чтобы обеспечить полный доступ к содержимому шкафа или для замены.
Перемычка шкафа 1200 пар (наружная)
Корпус, дверь и основание шкафа должны быть изготовлены из неметаллических материалов и должны быть устойчивыми к растворителям и растрескиванию под напряжением, а также быть совместимыми с другими материалами шкафа и материалами, используемыми в кабельное производство.
Шкаф должен быть пыленепроницаемым, брызгозащищенным, защищенным от атмосферных воздействий и предотвращать коррозию клемм и другого оборудования, находящегося внутри.
Все металлические части шкафа должны быть изготовлены из нержавеющей стали или материалов, соответствующим образом защищенных от коррозии. Между любыми металлическими компонентами не должно быть возможности возникновения гальванической коррозии. Отделка поверхности корпуса, основания и дверцы шкафа должна быть достаточно однородной. На поверхности не должно быть видно стекловолокна.
Все материалы, используемые в шкафу, должны быть нетоксичными и дерматологически безопасными. Шкаф не должен иметь острых краев или других дефектов, которые могут нанести вред персоналу или потенциально повредить другие компоненты и материалы, используемые в шкафу.
Корпус шкафа на 1200 пар
Материал корпуса шкафа — полиэстер или поликарбонат, армированный стекловолокном. Внешние размеры: ширина — 754 мм, максимум, высота — 998 мм, максимум, глубина — 310 мм, максимум.
Строительство многослойных стен. Крыша должна быть заподлицо с внешней оболочкой, чтобы обеспечить возможность установки рядом друг с другом. Площади крыши должны иметь наклон вниз со всех сторон. Этот тип шкафа позволяет проветривать внутреннее пространство, все вентиляционные отверстия не должны допускать проникновения пыли, насекомых и т. д. На каждой боковой стенке на уровне верхних крюков для перемычек должно быть предусмотрено два размеченных отверстия шириной 60 мм.
Для точек доступа к каналам и кабелям. Оболочка основания вмещает четыре канала с наружным диаметром 110 мм для ввода основных кабелей. Базовая оболочка также допускает прямой ввод вторичных кабелей подземного типа.
Основание крепится к корпусу шкафа с помощью метрических гаек и болтов. Основание должно состоять из 2 частей, верхней и нижней частей. Корпус верхней секции имеет съемный передний клапан для доступа к установленным кабелям. Корпус основания имеет внутреннюю систему регулировки высоты и выравнивания, которая работает с помощью 4 гаек и болтов в верхней части основания.
Корпус системы регулировки высоты может регулировать общую высоту основания от 1060 до 1200 мм.
Внутренний шкаф 300 и 900, пара
Внутренние шкафы должны использоваться для размещения и обеспечения гибкости перекрестного соединения между кабельными объектами первичного входа и вторичными кабелями или распределительными кабелями/проводами внутри здания. Внутренние шкафы должны быть установлены на стене предпочтительно внутри помещения телекоммуникационного оборудования здания заказчика.
Внутренний шкаф должен использоваться с 10-парными модулями отключения и держателями этикеток модулей для идентификации кабельных соединений. Шкафы должны иметь следующие конфигурации клеммных блоков:
1. Размер 300 пар: 100 первичных и 200 вторичных кабельных пар
2. Размер 600 пар: 300 первичных и 600 вторичных кабельных пар
Внутренние шкафы должны быть спроектированы и изготовлены таким образом, чтобы их можно было монтировать на стене установки.
В шкафу должна быть предусмотрена верхняя или нижняя подача кабелей. Внутренние шкафы должны быть прочными и ударопрочными, чтобы не повредить их во время размещения или установки.
Все металлические части внутренних шкафов должны быть надлежащим образом защищены от коррозии. Между любыми металлическими компонентами не должно быть возможности возникновения гальванической коррозии. Внутренние шкафы должны иметь высокое качество дизайна, изготовления и отделки. Все компоненты шкафов не должны иметь острых краев или других дефектов, которые могут ухудшить эксплуатационные характеристики шкафа.
300 пар : Для заделки/перекрестного соединения 100 пар первичных кабельных пар и 200 пар распределительных кабелей внутри здания.
900 пар : Для заделки/перекрестного соединения 300 пар первичных кабельных пар и 600 пар распределительных кабелей внутри здания.
Шкаф для установки вне помещений 2400 пар
Этот шкаф предназначен для размещения и обеспечения гибкости перекрестного соединения между первичной и вторичной сетями с пропускной способностью до 2400 пар (максимум).
Шкаф должен использоваться с 10-парными модулями высокой плотности и держателями этикеток с шагом монтажа не более 17,5 мм.
Корпус, дверца и основание шкафа должны быть изготовлены из неметаллических материалов и должны быть устойчивыми к растворителям и растрескиванию под напряжением, а также быть совместимыми с другими материалами шкафа. Шкаф должен быть спроектирован и изготовлен таким образом, чтобы его можно было установить на открытом воздухе. Он должен быть пыленепроницаемым, брызгозащищенным, защищенным от атмосферных воздействий и предотвращать коррозию клемм и другого оборудования, содержащегося в нем.
Все металлические части шкафа должны быть изготовлены из нержавеющей стали или другого материала с аналогичной прочностью, электропроводностью и коррозионной стойкостью. Между любыми металлическими компонентами не должно быть возможности возникновения гальванической коррозии.
Материал корпуса шкафа – полиэстер или поликарбонат, армированный стекловолокном.
Внешние размеры: ширина 755 мм, высота 1453,5 мм, глубина 310 мм.
Last Word
Шкафы всех типов должны быть упакованы в отдельные коробки в полностью собранном виде. Упаковка должна обеспечивать защиту корпуса шкафа и компонентов от повреждений. Все материалы, используемые в шкафу, должны быть нетоксичными и дерматологически безопасными. Дорогие друзья, как вам статья «Виды FTTH кабинетов», пожалуйста, прокомментируйте и расскажите мне. Если вам понравилась предоставленная информация, то перешлите ее другим.
Телекоммуникационные шкафы, Наружные телекоммуникационные шкафы Производитель
KDM
Телекоммуникации Корпус Телекоммуникационный корпус KDM содержит мини-переключатели и патч-панели и достаточно мал по размеру, чтобы его можно было разместить над потолком рабочей зоны или на стенах. Эти телекоммуникационные шкафы имеют ту же функциональность, что и телекоммуникационная комната, но, поскольку они меньше по размеру и более эффективны, их использование позволяет создавать менее дорогие сетевые конструкции.
В KDM мы производим телекоммуникационные корпуса, которые соответствуют рейтингам и стандартам 3R и 4 NEMA или предназначены для них. Изготовлены ли корпуса из коррозионно-стойких материалов, таких как алюминий и нержавеющая сталь. Конструкции KDM для специальных внутренних и наружных телекоммуникационных приложений.
Все телекоммуникационные шкафы KDM также доступны со встроенными функциями кондиционирования воздуха и обогрева. Также доступен ряд опций, включая управление кабелями, управление температурой, защиту окружающей среды и интеграцию.
В телекоммуникационной отрасли используется множество типов корпусов, включая стандартные настенные корпуса, распределительные коробки, напольные корпуса и отдельно стоящие корпуса. Выбор стандартных корпусов заключается в том, что они часто стоят дешевле и доставляются гораздо раньше, чем шкафы, изготовленные по индивидуальному заказу.
Если вы не можете найти в нашем стандартном корпусе телекоммуникационные шкафы, отвечающие вашим требованиям и задачам, KDM может быть полностью изготовлен по индивидуальному заказу в соответствии с конкретными уникальными потребностями вашего чувствительного оборудования.
Индивидуальные характеристики корпуса рассчитаны на стойкость к типу окружающей среды, включая внутреннюю или внешнюю, влажную или сухую, которой может подвергаться ваше оборудование.
Являясь ведущим специалистом в области электрических корпусов в Китае, компания KDM уже более 10 лет поставляет корпуса для телекоммуникаций и продолжает разрабатывать инновационный ассортимент корпусов для различных приложений. Мы в KDM стремимся предоставлять лучшие корпусные изделия, наши возможности и инструменты, чтобы помочь нашим клиентам защитить инвестиции в чувствительную электронику.
С телекоммуникационным корпусом KDM вы можете быть уверены, что ваше электрическое оборудование, отвечающее за передачу голоса, видео и других данных для ряда отраслей, строго защищено.
Если вам нужна помощь в выборе шкафа защиты оборудования, наиболее подходящего для вашего конкретного применения, наши специалисты будут рады работать с вами, обсудить с ними ваши конкретные потребности.
Если вы хотите получить больше информации о нашем корпусе, пожалуйста, свяжитесь с нами!
Телекоммуникационный корпус: Полное руководство по часто задаваемым вопросам
Во многих отраслях промышленности используется электрическое оборудование для передачи голоса, видео и данных на большие расстояния.
По своей природе этот тип оборудования чувствителен ко многим внутренним и внешним условиям.
Таким образом, при работе требуются надежные средства безопасности, в том числе использование специальных корпусов, которые обсуждаются далее в этом FAQ.
- Что такое телекоммуникационный корпус?
- С каким оборудованием следует использовать телекоммуникационный шкаф?
- Какие типы телекоммуникационных шкафов может предложить KDM?
- Где можно использовать телекоммуникационные шкафы?
- Какие материалы следует использовать для производства телекоммуникационных корпусов? Почему так важно выбрать правильный материал?
- Какую защиту может обеспечить телекоммуникационный корпус для внутренних компонентов?
- Как собрать и подключить телекоммуникационный корпус?
- Что я должен знать об обслуживании телекоммуникационного корпуса?
- Каковы основные международные стандарты телекоммуникационных корпусов?
- Как будет упакован мой корпус?
Что такое телекоммуникационный корпус?
Телекоммуникационные шкафы, также называемые телекоммуникационными шкафами, представляют собой полностью закрытые шкафы, помогающие защитить электрические кабели и другое оборудование от потенциально неблагоприятных условий окружающей среды.
Такие повреждения могут быть вызваны пылью, дождем, льдом и внешним теплом.
Телекоммуникационные корпуса используются для защиты электрического оборудования, отвечающего за передачу голоса, видео и других данных во многих отраслях промышленности.
Телекоммуникационные компании часто полагаются на специальные и стандартные электрические коробки для защиты такого чувствительного оборудования.
Хотя основное назначение телекоммуникационных корпусов состоит в защите содержимого, заключенного внутри, эти шкафы обладают и другими преимуществами.
Например, в электрических шкафах можно организовать оборудование, разделив его на отдельные группы для повышения эффективности и простоты использования.
На самом деле многие организационные конфигурации могут быть реализованы с помощью нестандартных стеллажей и стеллажей для оборудования.
Эти шкафы также обеспечивают доступ к оборудованию только уполномоченному персоналу и исключают случайное причинение кому-либо вреда.
С каким оборудованием следует использовать телекоммуникационный шкаф?
Телекоммуникационное оборудование (также известное как телекоммуникационное оборудование или коммуникационное оборудование) — это оборудование, которое используется для телекоммуникационных целей.
Когда такое оборудование было впервые представлено, оно относилось к телефонным устройствам, таким как телеграф, телефонные линии и т. д.
Однако с 1990-х годов граница между телекоммуникационным оборудованием и оборудованием для Интернет и его возрастающая роль в передаче телекоммуникационных данных.
Телекоммуникационное оборудование можно разделить на следующие категории:
- Коммутационное оборудование общего пользования (аналоговые коммутаторы, цифровые коммутаторы, коммутаторы для передачи голоса по IP).
- Передающее оборудование (линии передачи, оптическое волокно, абонентские линии, базовые приемопередающие станции, оптическая связь в свободном пространстве, мультиплексоры).
- Оборудование для помещений клиентов (терминал в офисе клиента, частные коммутаторы, локальные вычислительные сети (ЛВС), модемы, стационарные телефоны, автоответчики, телепринтеры, факсимильные аппараты, маршрутизаторы, беспроводные устройства).
Какие типы телекоммуникационных шкафов может предложить KDM?
№ 1. Телекоммуникационные шкафы
Этот тип является самым широким и распространенным среди других.
По сути, это шкаф, в котором можно хранить простое телекоммуникационное оборудование, такое как кабели, провода, переключатели и так далее.
# 2. Сетевые шкафы
Сетевые шкафы часто путают со шкафами для серверов.
Однако есть разница.
Сетевые шкафы обычно используются для хранения маршрутизаторов, коммутационных панелей, коммутаторов и широкого спектра сетевого оборудования, а также сетевых аксессуаров.
В большинстве случаев сетевой шкаф будет намного меньше, чем шкаф для серверной стойки, его глубина обычно не превышает тридцати одного дюйма.
Сетевые шкафы иногда имеют стеклянную или прочную пластиковую переднюю дверцу.
Сетевые шкафы также обычно не имеют перфорированных корпусов.
Тип оборудования, обычно размещаемый в сетевых шкафах, не выделяет такого же количества тепла, как оборудование, размещенное внутри серверной стойки.
# 3. Серверные шкафы
По отраслевым стандартам ширина серверных шкафов обычно составляет девятнадцать дюймов.
Эти продукты в основном используются для установки серверов, ИБП ES, мониторов или аналогичного оборудования.
Серверные шкафы, по большей части, имеют ширину двадцать четыре дюйма и глубину тридцать шесть дюймов.
Однако некоторые компании предлагают другие варианты измерения для удовлетворения потребностей клиентов.
Шкафы для серверных стоек обычно имеют перфорацию спереди и сзади.
Эта функция обеспечивает вентиляцию размещаемого оборудования.
Это имеет решающее значение для обеспечения безопасной среды для этого типа оборудования, которое выделяет много тепла.
# 4. Телекоммуникационные шкафы для совместного размещения
Услуги совместного размещения предлагают безопасную среду для оборудования и доступ к сетевым подключениям, что позволяет работать с клиентами по всему миру.
Как правило, служба колокации обеспечивает здание, охлаждение, питание, пропускную способность и физическую безопасность, в то время как клиент предоставляет серверы.
Емкости на объекте сдаются в аренду стеллажом, шкафом, клетью или помещением.
Колокейшн-стойка — это тип центра обработки данных, в котором оборудование, пространство и пропускная способность доступны для аренды розничным клиентам.
Колокейшн-центры предоставляют пространство, питание, охлаждение и физическую безопасность для серверов, систем хранения и сетевого оборудования других фирм, а также соединяют их с различными поставщиками телекоммуникационных и сетевых услуг с минимальными затратами и сложностью.
Вместо того, чтобы держать серверы у себя или в частном центре обработки данных, предприятия могут арендовать физическое пространство для своих серверов или вычислительного оборудования и разместить их в стороннем центре обработки данных.
# 5. Стойки связи
Стойка связи практически не отличается от телекоммуникационного корпуса.
Единственная реальная разница между ними заключается в их конструкции – если телекоммуникационный шкаф запирает оборудование внутри себя, то стеллаж используется для хранения телекоммуникационных устройств открыто, без перегородок и защитных стенок.
С одной стороны, это помогает обеспечить естественное кондиционирование воздуха и легкий доступ к оборудованию.
Однако, с другой стороны, стойки менее защищены от опасностей окружающей среды, чем шкафы.
# 6. Уличные телекоммуникационные шкафы
Когда дело доходит до наружных телекоммуникационных шкафов, важно выяснить, в какой среде они будут работать.
Например, если речь идет о использование шкафов в районах с высокой вероятностью дождей, необходимо защитить оборудование от воды.
Если вы хотите использовать телекоммуникационный шкаф в местах с большим количеством песка и сильным ветром, ваш корпус также должен быть защищен от доступа мелких частиц.
Наконец, если ваш корпус будет постоянно подвергаться воздействию солнца и получать дополнительное тепло, мы должны подумать о дополнительных средствах охлаждения.
В любом случае у специалистов КДМ есть самое эффективное решение.
# 7. Телекоммуникационные шкафы, монтируемые на стене или на мачте
Варианты монтажа должны быть универсальными, когда речь идет о телекоммуникационных шкафах и стойках.
Эффективное использование пространства не только экономит деньги и время, но и помогает точно организовать рабочие процессы.
Телекоммуникационные шкафы могут быть установлены на столб или на стену, чтобы получить некоторые преимущества неиспользуемого пространства.
# 8. Напольные телекоммуникационные шкафы
Несмотря на то, что телекоммуникационные шкафы и стойки, монтируемые на стене или на мачте, обеспечивают большую гибкость, иногда вы должны игнорировать их, чтобы получить наиболее надежное решение.
Если оборудование внутри телекоммуникационного шкафа необходимо часто обслуживать или если оно слишком тяжелое, лучше хранить его внутри напольного шкафа.
Такой телекоммуникационный шкаф может крепиться к полу или стоять на каком-либо подвижном основании.
# 9. Индивидуальные телекоммуникационные корпуса
Индивидуальные телекоммуникационные корпуса часто необходимы, потому что установщики постоянно пытаются адаптировать стандартные продукты к необычным требованиям.
KDM придерживается довольно строгих стандартов в отношении размеров и материалов телекоммуникационных корпусов, однако вы всегда можете запросить специальное дизайнерское решение, если оно требуется для вашего приложения.
Вы можете отправить нам запрос, используя следующую форму.
Имейте в виду, что вам даже не нужны схемы или чертежи, сделанные заранее, потому что специалисты KDM могут изготовить их в течение одного рабочего дня.
Где можно использовать телекоммуникационные шкафы?
Есть несколько приложений, которые сразу приходят на ум, когда мы говорим об использовании телекоммуникационных шкафов и стоек.
№ 1. Телекоммуникации
Телекоммуникационная отрасль — это область, предоставляющая телефонные, телевизионные, интернет-услуги и другие услуги различным клиентам.
На самом деле, телекоммуникационные компании являются одной из самых важных сторон в современном бизнесе, потому что они предлагают средства связи другим компаниям, домохозяйствам и частным лицам.
# 2. Дата-центры
Дата-центр или хранилище данных — это специализированное здание для размещения серверов и размещения сетевого оборудования.
Вместе они используются для подключения абонентов к интернет-каналам.
Дата-центр выполняет функции по обработке, хранению и распространению информации.
Как правило, такие объекты работают в интересах корпоративных клиентов: они ориентированы на решение бизнес-задач путем предоставления информационных услуг.
# 3. Офисная среда
По логике вещей, офисы также используют различное телекоммуникационное оборудование, поэтому роль телекоммуникационных шкафов и в этом случае весьма важна.
В них может размещаться различное офисное оборудование, в том числе серверы, телефонные системы, кабели и т. д.
# 4. Серверные и коммуникационные комнаты
Серверные и коммуникационные комнаты почти такие же, как и центры обработки данных, однако они значительно меньше .
В то время как центры обработки данных используются для предоставления телекоммуникационных услуг корпоративным клиентам, серверы и комнаты связи могут использоваться одним лицом или компанией.
# 5. Интернет-провайдеры (ISP)
Интернет-провайдеры полагаются на надежность телекоммуникационных корпусов из-за высокого спроса на такие услуги.
Телекоммуникационные стойки и шкафы помогают защитить внутренние кабельные системы, необходимые аппаратные компоненты, маршрутизаторы, повторители, модемы и т. д.
# 6. Операторы мобильной связи
Операторы мобильной связи также полагаются на различное телекоммуникационное оборудование, такое как передатчики, антенны , таксисты и так далее.
Излишне говорить, что стабильность мобильной сети так же важна, как и в случае с Интернетом.
# 7. Коммерческое/жилое использование
Наконец, телекоммуникационные шкафы могут использоваться в целях частных лиц и компаний.
Например, существует множество частных биткойн-ферм, которые также используют телекоммуникационные технологии.
Какие материалы следует использовать для производства телекоммуникационных корпусов? Почему так важно выбрать правильный материал?
Выбор материалов имеет решающее значение, поскольку подавляющее большинство телекоммуникационного оборудования требует не только безопасности, но и хорошей проводимости сигнала.
Телекоммуникационные корпуса КДМ изготавливаются из нержавеющей стали (включая нержавеющую сталь 304 и нержавеющую сталь 316), оцинкованной стали и углеродистой стали.
Какую защиту может обеспечить телекоммуникационный корпус для внутренних компонентов?
Все корпуса могут защищать внутренние системы и устройства от механических воздействий и других нарушений.
Несмотря на это, необходимо учитывать другие возможные опасности, чтобы гарантировать стабильность работы телекоммуникационной системы.
Особенно это можно сказать о наружных светильниках, когда на улице необходимо установить телекоммуникационное оборудование (например, антенные системы).
В таких случаях важно выяснить уровень воздействия и виды опасностей окружающей среды, которые могут повлиять на работу системы.
Говоря о таких опасностях, первое, что приходит на ум, это повышенная влажность, жара, дождь и проникновение мелких частиц внутрь ограждения.
Если ваше приложение должно удовлетворять вышеуказанным требованиям, использование корпусов IP или NEMA является обязательным.
Примечание. Рейтинги IP и NEMA показывают, насколько корпус защищает оборудование от пыли, воды, а в случае стандартов NEMA даже от льда, коррозии, огня, взрыва газов и т. д.
KDM предлагает широкий выбор корпусов с классом защиты IP/NEMA, отвечающих даже самым строгим требованиям.
Как собрать и подключить телекоммуникационный корпус?
Сборка телекоммуникационных шкафов КДМ – простая процедура.
Все, что вам нужно сделать, это поместить в него необходимые компоненты.
Мы предлагаем дополнительные инструменты, которые еще больше упростят этот процесс (например, стойки на DIN-рейку, внутренние полки и т. д.)
Еще один важный момент при установке телекоммуникационных шкафов — это прокладка кабелей.
Логично, что вы должны правильно организовать проводку и кабели, чтобы сделать систему простой, надежной и легкой в обслуживании.
Это относится как к жгутам системных кабелей, так и к патч-кордам, соединяющим патч-панели, порты и различные устройства.
В таком случае можно использовать несколько методов, но мы предпочитаем рекомендовать только два из них: вертикальное и горизонтальное управление кабелями.
Вертикальные органайзеры устанавливаются спереди или сзади телекоммуникационного шкафа.
Как правило, задние используются для переноски пучков кабелей из кабельной системы здания, а передние используются для группировки коммутационных шнуров.
Перед покупкой органайзера стоит убедиться, что в тумбе есть приспособления для его хранения, так как в некоторых случаях могут потребоваться различные дополнительные адаптеры.
В подавляющем большинстве случаев горизонтальные органайзеры монтируются в передней части телекоммуникационного шкафа.
Это сделано потому, что основное их предназначение — организация патч-кордов, соединяющих различные устройства и патч-панели.
Обычно они устанавливаются на направляющие стойки, поэтому подходят для всех стоечных шкафов и не требуют адаптеров.
Рекомендуется использовать оба типа органайзеров.
Что нужно знать об обслуживании телекоммуникационного корпуса?
Правильный уход за телекоммуникационными шкафами – лучший способ обеспечить их длительную работу.
В первую очередь необходимо регулярно проверять все соединения и внутренние устройства, чтобы избежать перебоев с электричеством.
Во-вторых, необходимо обязательно проверить внутреннюю и внешнюю поверхность на наличие нежелательных агентов, таких как грибок, плесень и т.п.
Несмотря на то, что корпуса КДМ изготавливаются из материалов, прерывающих создание подобных вещей, но они все же могут появиться со временем (даже в случае использования внутри помещений).
Если вы видите, что ваш телекоммуникационный корпус подвергается преследованиям со стороны вышеперечисленных агентов, необходимо подобрать правильное средство для их очистки.
Вам необходимо проконсультироваться с дистрибьютором вещества, чтобы выяснить, какие средства лучше использовать.
Наконец, корпус нужно постоянно чистить от пыли (если он не пыленепроницаемый).
Чрезмерное количество пыли может привести к отказу системы, но, как и в предыдущем случае, вы должны быть уверены, что используете только правильные средства для ее очистки.
Иногда для выполнения этой процедуры можно использовать пылесос, но нужно помнить, что его силой можно повредить внутреннее оборудование.
Для очистки электронных устройств необходимо использовать мягкую щетку.
Примечание: если говорить о сроках проведения таких процедур, то все зависит от среды, в которой используется телекоммуникационный корпус; по уровню его защиты; от типа хранящегося внутри оборудования.
Мы рекомендуем два раза в год проверять состояние телекоммуникационного корпуса, однако, если вы видите, что система работает нестабильно, не стесняйтесь проверить все заранее.
Каковы основные международные стандарты для телекоммуникационных корпусов?
Существует два основных международных стандарта, относящихся к телекоммуникационным корпусам.
В первую очередь следует упомянуть о так называемом стандарте «19-дюймовая стойка».
Формат 19-дюймовой стойки был впервые введен в качестве стандарта компанией AT&T примерно в 1922 году.
он был создан для уменьшения места, необходимого для ретранслятора и оконечного оборудования в центральном офисе телефонной компании.
Формат 19-дюймовой стойки остался прежним, в то время как технология, которая в ней монтируется, значительно изменилась, а набор областей, в которых применяются стойки, значительно расширился.
19-дюймовая (482,6 мм) стандартная стойка широко используется в телекоммуникационной, компьютерной, аудио-, видео-, развлекательной и других отраслях.
Двенадцатидюймовые стойки с двумя или четырьмя опорами вмещают большую часть оборудования в современных центрах обработки данных, интернет-провайдерах и профессионально спроектированных корпоративных серверных.
Они позволяют создавать плотные аппаратные конфигурации, не занимая лишнего места на полу и не требуя стеллажей.
Несмотря на то, что эти стандарты довольно популярны, KDM может изготовить телекоммуникационные корпуса на заказ любого размера.
Кроме того, вы можете ознакомиться с различными стандартами ETSI, касающимися телекоммуникационных корпусов и оборудования.
Вы можете скачать их по следующей ссылке.
Как будет упакован мой корпус?
Телекоммуникационные шкафы KDM упаковываются в три этапа: они крепятся болтами к поддону, заворачиваются в пенопласт и картон и упаковываются в термоусадочную пленку.
Мы используем самые передовые в технологическом отношении упаковочные машины, чтобы персонализировать картонные коробки, чтобы они идеально соответствовали корпусу вашего электронного оборудования.
Также мы рады предложить упаковку Insta-foam.
Вопросы, которые вы можете задать о электрическом шкафу KDM
Вы можете найти большинство вопросов, которые вы можете задать о заводе KDM или шкафах KDM. Вопросы о любом электрическом корпусе или даже отраслевой информации.
Высылаете ли вы каталог и прайс-лист?
Мы можем выслать вам каталог. Тем не менее, 95% наших товаров изготавливаются на заказ. Таким образом, у нас нет прайс-листа. Конечно, мы можем предложить вам некоторые стандартные цены на товары для справки, если вам нужно.
Как узнать примерную стоимость?
Мы можем отправить простую форму для выбора вариантов, чтобы окончательно определить стоимость.
Можете ли вы покрыть стоимость доставки?
Да, мы предлагаем вам различные условия, такие как FOB, CIF, DDU, DDP и так далее.
Как правильно выбрать дизайн?
Вам необходимо рассмотреть варианты применения корпуса. Например, для наружного ограждения обычно требуется навес от дождя. Если вы хотите повесить корпус на стену, вам могут понадобиться настенные кронштейны. Для подробной информации, пожалуйста, свяжитесь с нами.
Как выбрать подходящий материал?
Вам необходимо учитывать окружающую среду и стоимость.
Для жестких условий, таких как море, лучше использовать нержавеющую сталь 316L. Конечно, этот материал намного дороже мягкой стали, но срок службы у него будет долгий. Для внутренних помещений может быть достаточно мягкой стали с порошковым покрытием. Это также экономически выгодно.
Какие есть варианты материалов?
Обычно мы предлагаем мягкую сталь, нержавеющую сталь 201, нержавеющую сталь 304, нержавеющую сталь 316, а также алюминий.
Какова разница в стоимости корпусов из разных материалов?
Обычно стоимость материала от высокой к низкой находится в следующей последовательности: алюминий, нержавеющая сталь 316L, нержавеющая сталь 304, нержавеющая сталь 201, а затем мягкая сталь.
Можете ли вы предложить нам чертеж?
Да, мы предлагаем чертежи для всех наших изделий перед производством, в основном чертежи CAD и SolidWorks.
Можете ли вы спроектировать корпуса в соответствии с моими требованиями?
Да, наши инженеры могут спроектировать корпуса на основе ваших запросов.
Можете ли вы изготовить продукцию по нашему чертежу?
Да, мы можем изготовить изделие по вашим чертежам. Тем не менее, мы сначала проверим ваши чертежи и можем изменить некоторые детали, которые могут быть не реализованы в производстве.
Можете ли вы изготовить корпуса по индивидуальному заказу?
Да, наше преимущество заключается в изготовлении нестандартных корпусов. 95% наших товаров изготавливаются на заказ.
Каковы сроки поставки для массового производства?
Обычно через 20-30 дней после подтверждения деталей и чертежей. Мы также предлагаем ускоренные варианты за дополнительную плату.
Сколько дней на образец?
3-7 дней
Как скоро вы сможете закончить рисунок?
Обычно 2-3 дня.
Где находится ближайший порт?
Шанхай
Какова стоимость получения чертежа?
Пока это проект для нас, мы предлагаем бесплатные чертежи.
Взимается ли дополнительная плата за обслуживание нестандартных корпусов?
Нет, бесплатно. Мы стараемся сделать ваш проект успешным и выиграть вместе.
Можете ли вы предоставить бесплатные образцы?
Да, но это зависит от обстоятельств. Каждый год мы предоставляем более двухсот бесплатных образцов различным клиентам для совместного расширения бизнеса.
Можете ли вы производить корпуса со степенью защиты IP?
Да, у нас есть отчеты SGS о рейтинге IP для наших стандартных продуктов. Для нестандартного товара мы также можем отправить продукты для тестирующих компаний, чтобы получить для вас отчеты об интеллектуальной собственности.
Можете ли вы предложить стандартные корпуса Nema?
Да. Стандарты NEMA и рейтинги IP аналогичны требованиям к пыле- и водонепроницаемости.
Соответствует ли ваше изделие требованиям директивы RoHS?
Да, все продукты соответствуют требованиям RoHS.
У вас есть MOQ?
Нет, для начала можно заказать 1 шт.
Как защитить товар от повреждений при транспортировке?
В зависимости от различных способов доставки и продуктов мы предлагаем все виды упаковки, такие как коробки, поддоны, деревянные ящики и т.д.
Разрешается ли ввоз вашей деревянной упаковки в мою страну?
Да, мы не используем твердую древесину для упаковки. Мы используем фанеру. Фумигация не требуется.
Могу ли я отправить корпуса с поставкой LCL?
Да, каждый месяц мы экспортируем десятки корпусов LCL. Наша прочная упаковка гарантирует отсутствие повреждений при транспортировке.
Вы можете сделать корпус красного цвета?
Да, мы можем изготовить корпус любого цвета по стандарту RAL.
Можете ли вы сделать собственный логотип?
Да, мы можем сделать ваш логотип шелкографией, лазерной резьбой, печатью и так далее.
Можете ли вы сделать индивидуальную упаковку?
Да, мы можем сделать упаковку по вашему запросу, включая цветные коробки.
Вы можете сделать индивидуальный вырез?
Да, можем. Это бесплатно.
Предлагаете ли вы какие-либо электрические детали?
Да, мы можем предоставить вентиляторы, свет и т.д.
Как вы защищаете товары для доставки образцов?
Для образцов мы обычно используем деревянную коробку для защиты.
Каков ваш срок оплаты?
Обычно 50% предоплата и остаток перед отправкой.
Есть ли у вас страхование качества?
Мы предоставляем годовую страховку качества.
Какой материал для монтажной пластины?
Для монтажных пластин мы обычно используем оцинкованную сталь, сталь с порошковым покрытием или бакелит.
Как обеспечить качество продукции?
Перед отправкой мы предоставим фотографии товаров, видео или вы также можете провести онлайн-проверку.
Как я могу узнать силу вашей компании?
Вы можете организовать аудит завода онлайн. Мы покажем вам нашу фабрику.
Можем ли мы посетить ваш завод?
Да, вы можете договориться с нами о расписании и посетить нас. Мы также регулярно посещаем наших клиентов. После этого Covid-19 мы снова начнем наше посещение.
Как сэкономить место при доставке?
Для корпусов разных размеров мы можем поместить маленькие в большие для экономии места. Кроме того, у нас есть корпуса разборного типа, которые значительно уменьшают объем.
Есть ли у вас какие-либо инструкции для плоских корпусов?
Да, мы предоставляем инструкции по сборке для каждого типа плоского корпуса.
В чем недостаток плоских корпусов?
Плоские корпуса не могут достигать высокого класса защиты IP, например IP66.
Можно ли заказать упаковку Ikea для корпусов?
Да, для плоских корпусов упаковки мы можем предоставить упаковку Ikea.
Как избежать повреждения корпуса при транспортировке, если вставлять маленькие корпуса в большие?
Мы будем использовать пенопласт и крепления для крепления внутреннего корпуса.
У вас есть изделия Rittal?
Да, мы можем изготовить похожие конструкции Rittal, а также изготовить все виды корпусов по вашему запросу.
Есть ли у вас тонкая отделка корпусов?
Да, для корпусов из нержавеющей стали мы предлагаем тонкую отделку.
У вас есть специальное УФ-стойкое покрытие?
Да, у нас есть порошок для уличных корпусов.
Предоставляете ли вы фитинги и другое крепежное оборудование?
Да, мы можем предложить настенные кронштейны, кронштейны для столбов, все виды винтов, гаек и так далее.
Как я могу купить вашу продукцию, если я не знаю процесса импорта?
Мы можем порекомендовать вам местного брокера.
