Типы телекоммуникационных шкафов: Виды телекоммуникационных шкафов — Electroff

Виды телекоммуникационных шкафов — Electroff

Телекоммуникационные шкафы – специализированные устройства, обеспечивающие полноценную работу телекоммуникационного оборудования. Обладает внушительной вместимостью, в него помещается различного оборудование. Конструкции отличаются высоким уровнем безопасности, обеспечивают защиту приборов от различных механических воздействий. Представленные в каталоге компании ООО «Электрофф» телекоммуникационные шкафы характеризуются продолжительным сроком службы, существенной крепостью и экономичностью.

Назначение

Телекоммуникационные шкафы размещаются в специально отведенных для них помещениях. Если такого не имеется, то допускается установка прямо в офисе, при этом эстетичный вид агрегата гармонично сочетается с имеющимся интерьером.

Телекоммуникационные шкафы имеют следующее предназначение:

• Обеспечивают сохранность установленного в него оборудования от несанкционированного доступа;
• Обеспечивают защиту сотрудников от негативного воздействия электромагнитных волн;
• Поддерживают в контуре агрегата оптимальную температуру для полноценного функционирования размещенных серверов;
• Исключают попадание пыли и влаги на дорогостоящее оборудование;
• Значительно экономят площадь помещения.

Виды

Телекоммуникационные шкафы по конструкционным особенностям разделяются на следующие виды:

• Подвесной;
• Сварной;
• Напольный;
• Разборный.

Настенные модели обладают ограничениями по весу и габаритам. Необходимо отметить, что под такие изделия достаточно проблематично подобрать серверы, поэтому они пользуются не таким высоким спросом, как напольные аналоги. Разборные модели отличаются легкостью транспортировки и хранения, однако сложны в сборке и установке. Кроме того, он уступает по прочности сварной конструкции.

Телекоммуникационные шкафы по сфере применения делятся на следующие виды:

• Универсальные;
• Компьютерные;
• Монтажные;
• Серверные.

Для подбора оптимального шкафа рекомендуется, прежде всего, учитывать его предназначение. Модели, разработанные под различные цены, имеют значительные отличия по конструктивному применению.

Наибольшее распространение получили универсальные модели. В них расстояние между монтажными рейками, предназначенными для монтажа оборудования, составляет 19 дюймов (482,6 мм). В эти изделия легко поместится компьютерное оборудование и сервера стандарта 19”.

Компьютерные шкафы используются в цехах, магазинах, складах, офисах. Конструктивное отличие заключается в наличии полок, предназначенных для установки системного блока, монитора, клавиатуры и прочих элементов. Обладают привлекательным дизайном.

Монтажный телекоммуникационный шкаф бывает двух видов: напольный и настенный, также имеются варианты в виде открытой стойки. Устанавливается в общественных учреждениях, поэтому отличается следующими особенностями:

• Антивандальная защита;
• Высокая плотность размещения устройств;
• Надежность;
• Эстетичный вид.

Серверный шкаф используется для размещения оборудования на серверных станциях, где отсутствует возможность выделения для этого отдельного помещения.

К подобным конструкциям предъявляются конкретные требования (мощная вентиляционная система, водо- и пыленепроницаемость). Предусматривает технологические отверстия для ввода большого количества кабелей.

Особенности и виды телекоммуникационных шкафов

Телекоммуникационный шкаф — обязательный элемент любой современной серверной, ведь именно в нем размещается сетевое оборудование. В отличие от стоек, шкафы закрыты, что позволяет обеспечить необходимый температурный режим для правильного функционирования находящейся внутри аппаратуры. Для этого используются системы кондиционирования и вентиляции. Также шкафы обеспечивают быстрый и удобный доступ к сетевым устройствам.

Виды и основные характеристики

Телекоммуникационные шкафы бывают напольные и настенные. Расстояние между монтажными направляющими может составлять 19 или 10″ (второй вариант характерен для моделей, устанавливаемых на стены).

Глубина напольного оборудования может находиться в диапазоне 600–1055 мм, высота – 18–49 юнитов. В настенных моделях глубина составляет 300–800 мм, а высота – 6–21 юнитов. Юниты (U) – это специальные единицы для обозначения размерности высоты, их величина составляет 44,45 мм.

Каждый шкаф может выдерживать определенную статическую нагрузку, указанную изготовителем. Также все изделия оснащаются отверстиями, обеспечивающими вентиляцию и свободный ввод проводов.



Напольные модели

Такой телекоммуникационный шкаф пользуется широкой популярностью. В серверных помещениях чаще всего устанавливаются модели на 18, 24, 28, 33, 42, 45 юнитов. Наружная ширина изделий, как правило, составляет 600, 610 и 800 мм, а глубина определяется оборудованием, которое будет установлено внутри.

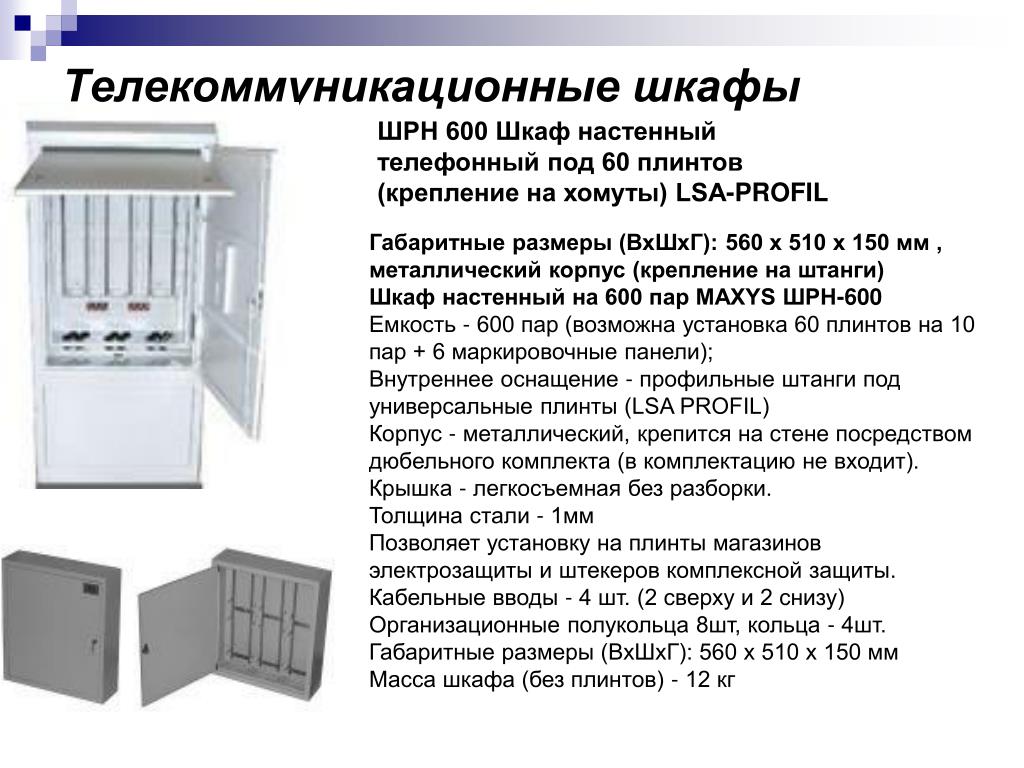

Настенные модели

Конструкции 19″ являются наиболее популярным вариантом. Для фиксации на поверхности стены используются анкерные винты.

Можно выделить два основных типа таких изделий:

• Цельносварные. Для таких моделей характерны большие масса и прочность. Эти шкафы выдерживают серьезные нагрузки.
• Разборные. Этот тип конструкций обладает мобильностью, при необходимости их можно снять и транспортировать в другое место. Рамы демонтируются.

Настенные модели могут быть оснащены несколькими видами дверей: металлическими, стеклянными или перфорированными. Последний вариант считается самым бюджетным и практичным, обладает естественной вентиляцией.

Почти во всех моделях предусмотрены съемные боковые стенки, а навеска может располагаться справа или слева. Дополнительно конструкция оснащается вентиляционными решетками и выходами для прокладки проводов. Некоторые производители добавляют к таким шкафам вентиляционные блоки.



Антивандальные модели

Это особый тип шкафов, внутри которых располагают оборудование, нуждающееся в защите от незаконного доступа. Антивандальные модели устанавливают там, где нет возможности контроля (или он ограничен). Их часто размещают в общественных местах, подвалах или между этажами.

Основная особенность антивандальных шкафов заключается в наличии прочной цельнометаллической основы, которая производится с использованием сварки. Для максимальной защиты применяется запорная фурнитура, характеризующаяся высокой степенью защиты. Корпус у таких шкафов бывает сейфовым или пенальным. Высокая надежность обеспечивается благодаря толщине металла: она составляет 2 мм у напольных моделей и 1,5 мм – у настенных вариантов.

Для чего нужны телекоммуникационные шкафы и какие бывают

На предприятиях обычно выделяется отдельное помещение для установки телевизионного, электронного, серверного оборудования. Все коммуникации размещены в шкафу, что обеспечивает простоту монтажа, ремонта, безопасность и безопасность.

Несущая конструкция представляет собой сборный или сварной каркас из стали или алюминия. К нему присоединяются все остальные компоненты. Сварной каркас считается более прочным. Но в современных разборных моделях горизонтальные и вертикальные направляющие закреплены особым образом, что позволяет регулировать глубину их установки, тем самым облегчая монтаж/демонтаж шкафа.

В зависимости от максимальной мощности нагрузки стационарных или передвижных шкафов определяют место и тип конструкции:

— настенные;

— наружные;

— серверная.

Производители продолжают совершенствовать модификации всех видов шкафов, расширяют линейки продукции, предназначенные для более широкого круга задач. Современный усовершенствованный корпус должен иметь:

— защиту от доступа посторонних лиц к системам телекоммуникаций;

— дополнительное оснащение экраном от электромагнитных воздействий;

— возможность работы в особых условиях;

— хорошее эстетическое оформление;

— защита от проникновения пыли и влаги.



Шкаф антивандальный

Основное назначение – защита от взлома.

Усиленные напольные шкафы применяются при больших нагрузках. Особенность конструкции антивандальных шкафов в том, что большинство моделей оснащены врезным замком. Дверь нельзя ничем подцепить, срезать петли тоже нельзя.

Задняя стенка несъемная, поэтому подвод кабеля воды осуществляется снизу или сверху через круглые отверстия. Перфорированные металлические элементы обеспечивают вентиляцию для рассеивания тепла, выделяемого телекоммуникационными и компьютерными системами. Наружные настенные антивандальные коробки очень удобны для опломбировки электрических и газовых счетчиков.

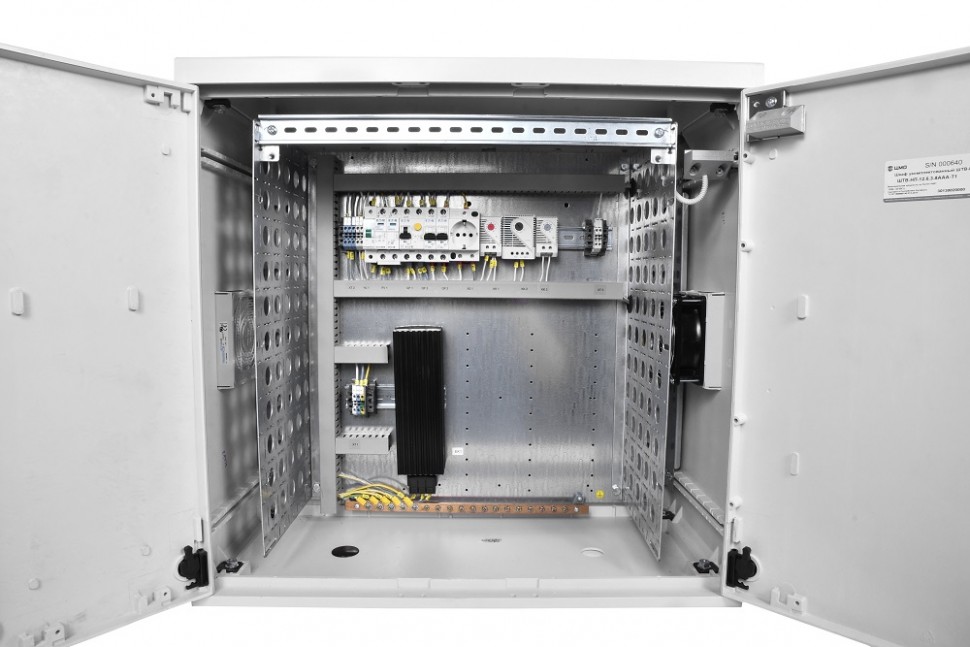

Обогреваемый шкаф

В некоторых местах, где климатические факторы не соответствуют условиям, необходимым для работы оборудования, печи повышают температуру окружающей среды до требуемой степени. Встроенные термостаты плавно регулируют включение обогрева.

Предусмотрено аварийное автоматическое отключение при понижении температуры. Благодаря этому можно эксплуатировать шкаф с телекоммуникационным оборудованием, установленным внутри снаружи здания.

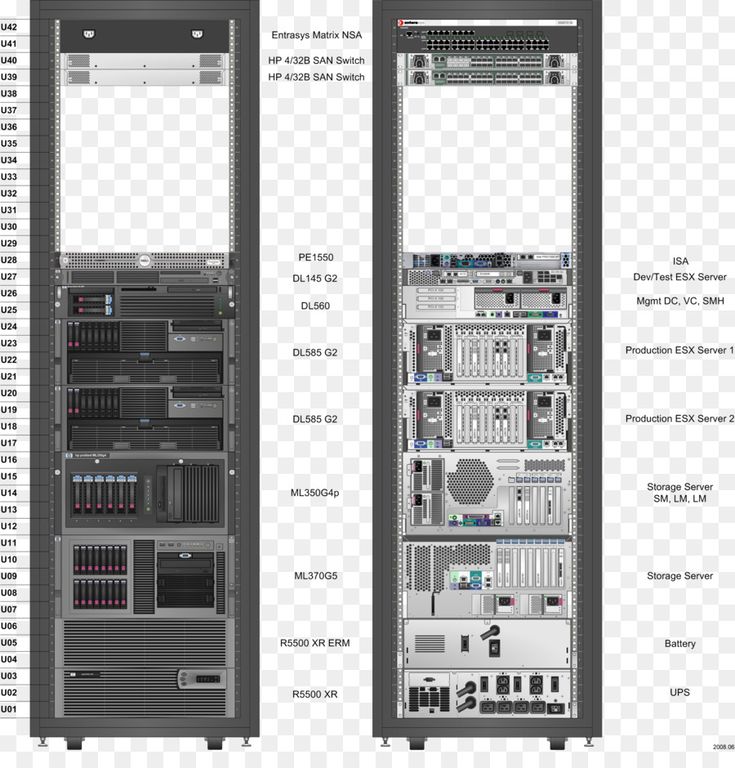

Шкаф серверный 19

Наиболее распространенная модель имеет полностью продуманную конструкцию. С помощью телекоммуникационного шкафа можно исключить и разграничить доступ к различным системам. Если в объекте нет отдельной комнаты, то такой шкаф может ее заменить и установить в коридоре, на лестничной клетке.

Большое количество аксессуаров организуют правильную разводку кабельной системы, повышают безопасность сетевого оборудования кроссовера 19 дюймов:

— кабельные органайзеры;

— обогреватели для всепогодного шкафа;

— кронштейны опорные;

— датчики температуры и влажности;

— полки перфорированные с вентиляторными модулями;

— щеточные кабельные вводы;

— скобы и плинтуса;

— адаптеры и блоки электрических розеток.

Усовершенствованное решение — трехсекционный книжный шкаф, обеспечивающий легкий доступ к задним разъемам. Боковые стенки крепятся шпильками с защелками. Входную дверь можно навесить с любой стороны.

Значительная экономия офисных площадей, простота установки и обслуживания серверов, качественное охлаждение, долговечность – далеко не все преимущества современных телекоммуникационных шкафов.

Шкаф телекоммуникационный, особенности и основные характеристики

Организация коммутационных узлов на предприятиях связи осуществляется с использованием большого количества оборудования. Для обеспечения надежности, безопасности и целостности оборудования используется телекоммуникационный шкаф, модели которого могут отличаться по некоторым характеристикам.

Содержимое

• Назначение
• Разновидности
  • Универсал
  • Сервер
  • Компьютер
  • Сборка
900 83 Основные характеристики
• Вместимость
• Материал изготовления
• Контроль доступа
• Климатические факторы
• Советы по выбору
• Видео
• Фото

Назначение

Шкаф телекоммуникационный — изделие из прочного материала, предназначенное для размещения коммутационного оборудования, силовых устройств, а также других компонентов системы связи. Такое устройство широко используется в телекоммуникационной отрасли, так как решает массу задач:

• обеспечивает надежную защиту оборудования от кражи или несанкционированного доступа;
• позволяет точно разместить роутеры, коммутаторы и другое оборудование, сделать надежное соединение, правильную маркировку;
• обеспечивает нормальный температурный режим и оптимальные условия для работы телекоммуникационного оборудования;
• защищает коммуникации от воздействия пыльной и влажной среды;
• защищает оборудование от электромагнитных помех.

Существуют различные типы телекоммуникационных шкафов, каждый из которых используется в зависимости от назначения.

Разновидности

Существует несколько видов такой мебели, к основным из которых относятся:

• универсальная;
• на стороне сервера
• компьютер
• в сборе.

Компьютер

Монтаж

Универсальный

Сервер

Универсальный

Данная категория представлена ​​19 дюймовыми продуктами. Универсальный телекоммуникационный шкаф представляет собой универсальную конструкцию, устанавливаемую на пол. Оснащаются металлическими, перфорированными или стеклянными дверцами. Некоторые производители изготавливают изделия с распашными дверями на заказ. Напольные и настенные модели могут быть сборными или сварными. Сборные обладают лучшей мобильностью, а сварные стационарные — более прочными.

Особого внимания заслуживают пыле-, атмосферостойкие и атмосферостойкие телекоммуникационные шкафы. В первом случае специальная система вентиляции и воздушные фильтры предотвращают попадание внутрь пыли, водяного тумана и частиц летучих веществ, что позволяет монтировать его в помещениях с неблагоприятными условиями. Второй тип шкафов можно устанавливать на улице, он соответствующим образом утеплен, герметизирован от внешних воздействий, в его конструкции предусмотрен кондиционер.

Удаленный мониторинг позволяет в любое время контролировать уровень температуры во всепогодном телекоммуникационном шкафу.

В современных условиях для защиты дорогостоящего оборудования от повреждений и краж многие провайдеры выбирают для размещения телекоммуникационный антивандальный шкаф, который имеет сварную и более прочную конструкцию. В нем также есть подиум и подвал, а его двери оснащены замком. Телекоммуникационный шкаф настенный антивандальный экономит рабочее пространство, так как размещается на стене. Это основное преимущество настенных моделей.

Для повышения уровня пожарной безопасности шкаф телекоммуникационный антивандальный настенный или климатический, дополненный гравитационными шторками, препятствующими накоплению водорода, выделяющегося при работе от аккумуляторов.

Если есть опасность взрыва, то шторы закрываются, блокируют шкаф, а избыток кислорода выгорает, нанося незначительные повреждения оборудованию. При монтаже телекоммуникационных шкафов и стойки в стенках изделия используются специальные отверстия, модели оснащены кабельными вводами сверху и снизу, в стандартную комплектацию входит заземление.

Серверный

Широкую популярность получили серверные шкафы: шкаф телекоммуникационный напольный, так же как и шкаф телекоммуникационный настенный используется для следующих целей:

• для установки распределительных щитов в здания и сооружения;
• для защиты коммутационного оборудования, компьютеров и приборов;
• для оснащения корпусами оборудования в ИТ-центрах и других средствах обработки данных.

Все модели корпусов разработаны с учетом высоких производственных требований. Обладают отличными пылевлагозащитными свойствами, эргономичным дизайном, высоким классом защиты от механических повреждений. В некоторых моделях возможно крепление корпусов друг к другу; для удобства пользователей дверцы таких изделий открываются настежь. Серверный телекоммуникационный шкаф оборудован кабелем и вентиляционными отверстиями.

Компьютер

Это одна из разновидностей серверных боксов, оснащенных 19-дюймовыми направляющими. Такой телекоммуникационный настенный шкаф оборудован полками, предназначенными для размещения монитора, клавиатуры, системного блока, коммутаторов и других сетевых компонентов. Бывают напольные модели: тот и другой вид боксов устанавливают в помещениях магазинов, офисов, складов, лабораторий, АЗС, мастерских, а также других объектах. Изделие отлично защищает оборудование от негативных внешних воздействий: влажности, резких перепадов температур, агрессивной среды или от преднамеренного повреждения кем-то из посторонних.

Модель достаточно эргономична, имеет выдвижную полку для клавиатуры, секцию для монитора высотой 11U и отсек для аппаратуры высотой 22U.

Следует отметить, что U-единица является международной единицей измерения высоты оборудования связи. Одна единица равна 44,45 мм. Монитор в таких моделях находится на уровне глаз, а клавиатура на уровне рук, что очень удобно для пользователя. Боксы комплектуются вентиляционными фильтрами, стеклянными или металлическими дверцами, а также всем необходимым для нормального функционирования и защиты оборудования.

Сборка

Монтажные шкафы, как правило, устанавливаются в общественных учреждениях для совместного размещения следующих блоков:

• активное или пассивное сетевое оборудование небольшой массы;
• кабельное коммутационное оборудование;
• сервера;
Источники бесперебойного питания
• .

В настоящий момент к данной категории продукции предъявляются высокие требования, они должны соответствовать следующим требованиям:

• обеспечить размещение всех необходимых компонентов сети;
• имеют высокую плотность установки;
• обеспечивают удобство и простоту монтажа компонентов;
• соответствуют высоким требованиям безопасности.

Оптимальный телекоммуникационный пол или подвесной шкаф должен иметь подходящую для помещения конструкцию, позволяющую правильно разместить кабели и оборудование, обеспечить нормальный температурный режим и безопасность. Кроме того, иметь высокий уровень защиты от несанкционированного использования и эстетичный дизайн.

Основные характеристики

Кроме того, шкафы должны отвечать ряду обязательных требований, обеспечивающих удобство и надежность их эксплуатации.

Вместимость

Говоря о габаритах изделия, следует отметить, что и напольный телекоммуникационный шкаф, и подвесной шкаф характеризуются такими параметрами, как ширина, глубина и высота. Именно от них зависит вместимость объекта. Специалисты не могут упустить из виду такой важный нюанс, как высота рабочего пространства.

Складной телекоммуникационный настенный шкаф имеет ряд преимуществ, но часто имеет некоторые ограничения по вместимости. Если проектные требования к телекоммуникационным боксам достаточно высокие, то выбор стоит остановить на напольных конструкциях. Напольный телекоммуникационный шкаф вмещает до 48 устройств, максимальная глубина 1300 мм.

Выбор вместимости шкафа осуществляется с учетом не только реальных потребностей, но и будущих. Перспективные возможности развития оцениваются высококвалифицированными специалистами, также предусмотрена возможность дополнительной установки в будущем силовых розеток, панелей для вентиляторов и других вспомогательных элементов.

Материал изготовления

Эта мебель может быть изготовлена ​​из различных материалов, которые также влияют на ее срок службы:

• сталь – один из материалов, предназначенных для любых условий эксплуатации. Выдерживает механические удары, предотвращая деформацию оборудования, отлично защищает контейнер от попадания влаги, пыли, мусора, масла и других агрессивных веществ. Специальное алюциновое покрытие обеспечивает защиту от электромагнитных помех. Настенный телекоммуникационный шкаф, изготовленный из стали, может эксплуатироваться во взрывоопасной среде только в том случае, если он соответствует требованиям ATEX;
Нержавеющая сталь
• – изделиями из этого материала оснащаются промышленные, пищевые, фармацевтические предприятия, на которых повышены гигиенические и антикоррозийные требования. Уличный атмосферостойкий или климатический шкаф изготавливается из нержавеющей стали, допускается их эксплуатация во взрывоопасной среде;
• другие материалы — современные технологии позволяют получать практичные шкафы из изоляционного полиэфирного пластика, армированного стекловолокна, поликарбоната, АБС. Такие изделия нашли применение в современной телекоммуникационной отрасли, они защищают оборудование в самых сложных условиях. В продаже есть и модели из алюминия.

Сталь

Нержавеющая сталь

Контроль доступа

Производители шкафов позаботились о надежности и безопасности оборудования, оснастив его надежной фурнитурой для запирания. Имеются конструкции со следующими элементами:

• ручки и замки;
• классические замки;
• ручки замка;
• ручки с запорным механизмом или металлическим эксцентриком;
• запорные системы;
• замки с нажимной защелкой.

Все элементы соответствуют современным требованиям безопасности, не пропускают пыль и влагу, просты в монтаже, надежны в эксплуатации. Для контроля целостности и сохранности оборудования шкаф оснащен системой сигнализации.

Соленоидный замок

Элементы контроля доступа

Климатические факторы

Оптимальный температурно-влажностный режим – условие, определяющее функциональность дорогостоящих сетевых компонентов, долговечность оборудования, качество услуг, предоставляемых провайдером. В арсенал средств входят устройства вентиляции, обогрева или охлаждения. Настенный телекоммуникационный шкаф может быть дополнен следующими типами устройств, регулирующих эти характеристики:

• Термостаты
• электронагреватели;
• кондиционеры;
теплообменники
• ;
• устройства естественной или принудительной вентиляции;
• устройства контроля температуры.

Кондиционер

Теплообменник

Термостат

Советы по выбору

Выбор шкафа – очень серьезный шаг, поэтому перед этим необходимо принять во внимание некоторые советы. Основные рекомендации представлены в следующей таблице.

Вопрос	Ответить	Рекомендации
В какой среде планируется операция	бытовое использование на промышленных предприятиях; для внутреннего применения на предприятиях с повышенными требованиями к гигиене; для внутренних или внешних особо опасных сред.	сталь; из нержавеющей стали; пластик.
Есть ли ограничения по размеру?	Ширина высота глубина.	Сначала следует оценить ситуацию и проверить размеры шкафа.
Важна герметичность, а также защита от механических повреждений	степень защиты IP; степень защиты ИК.	На эти критерии необходимо обращать внимание.
Тип установки	этаж; стена; на колонке.	Возможны различные виды крепления: проушины, цоколя, застежки.
Нужно ли заглядывать внутрь	обзорные окна; дверные окна; прозрачные окна из акрила.	Если необходимо осуществлять мониторинг без необходимости открытия дверей, целесообразно выбрать один из представленных типов.
Как будет проложен кабель	на стойках; на рельсах.	В зависимости от потребностей выбирается один из видов: держатели кабельных каналов, поперечины, кабельные зажимы.

При выборе подходящего экземпляра необходимо предусмотреть возможность подъемно-транспортных мероприятий, необходимых для доставки изделия.

Не менее важно наличие устройств для поддержания температурного режима, о которых уже говорилось. Важна и эстетическая привлекательность, современные производители выпускают телекоммуникационный настенный антивандальный шкаф в различных цветовых решениях.
