Установка духового шкафа и варочной панели: как проводить монтаж самостоятельно

Варочная панель и духовой шкаф относятся к энергоемкой кухонной технике. Это значит, что к их установке подходят с особым вниманием. Ошибки при размещении и подключении такой техники к электросети приводят к поломкам, коротким замыканиям и даже пожарам. В этой статье вы найдете информацию о том, как правильно установить варочную панель и духовой шкаф.

Содержание

  1. Особенности установки
  2. Состояние электропроводки
  3. Установка розетки
  4. Выбор места
  5. Монтаж
  6. Выбор вилки и розетки
  7. Место для духового шкафа и панели
  8. Инструкция по установке
  9. Монтаж варочной панели
  10. Монтаж духового шкафа
  11. Заключение

Особенности установки

Монтаж и подключение варочной панели и духовки – дело не сложное, но требующее ответственного подхода. Ведь это приборы с высоким уровнем энергопотребления, выделяющие значительное тепло в процессе работы.

Перед тем, как приступать к установке, учитывают следующее.

Состояние электропроводки

Подключение мощной плиты и духовки к старой электропроводке неизбежно приведет к коротким замыканиям и возникновению неисправностей в работе приборов. Поэтому перед тем, как подключать новую технику, старую проводку меняют.

При замене проводки специалисты рекомендуют разделить контуры освещения и питания. Чем больше энергоемкой техники планируется установить на кухне, тем больше питающих контуров понадобится.

Внимание! Мощные варочные панели и духовые шкафы подключают к выделенным линиям питания от электрощитка.

Плиты и духовки потребляют много электроэнергии – от 3,5 до 10 кВт. Потому нормы предусматривают для них выделенные розетки с отдельной линией питания от щита. Если варочную поверхность и духовой шкаф устанавливают независимо, для каждого прибора монтируют отдельную розетку с выделенным подключением к щиту.

Установка розетки

После обновления электропроводки приступают к монтажу розетки.

Выбор места

При определении места для розетки выбирают расположение либо рядом с прибором, либо выше него на расстоянии примерно 10 см, либо над полом на уровне ножек.

Важно! Подрозетник и другое вспомогательное оборудование не размещают непосредственно за электроприбором.

Удобнее всего поместить розетку справа или слева от духового шкафа или варочной панели.

Монтаж

Различают скрытый и наружный монтаж розетки. Способ размещения выбирают с учетом типа помещения и предпочтений пользователей. При этом учитывают, что в домах из дерева всю электропроводку устанавливают наружно, а электрические приборы оставляют открытыми.

Если дом кирпичный или панельный, используют любой из способов установки. Скрытый монтаж предпочтителен с точки зрения безопасности и эстетичного внешнего вида. Но если штробить стены нет возможности, розетку устанавливают наружно и закрывают провода кабель-каналами.

Выбор вилки и розетки

Средний показатель электропотребления плиты и духовки составляет 7-8 кВт, что соответствует электрическому току в 32-38 А. Поэтому обычная вилка, которой подключают, например, фен, для варочной панели не используется. Для подключения такой мощной техники применяют специальные силовые вилки и розетки.

В продаже есть силовые вилки двух видов: черные (из карболита) и белые (из пластика). Белые более качественные и служат дольше. По конструкции оба вида однотипны и подключаются идентично.

При выборе розетки для варочной поверхности и духового шкафа опираются на характеристики самой техники. Эти приборы бывают как однофазными, так и трехфазными и имеют показатели энергопотребления от 3,5 до 10 кВт.

Место для духового шкафа и панели

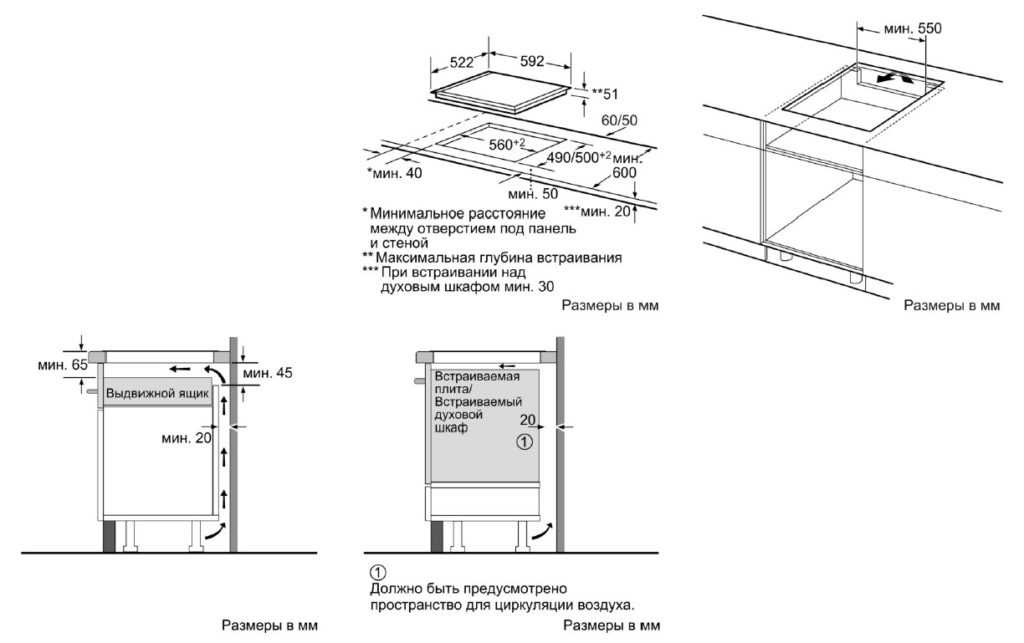

Варочную панель, как правило, монтируют в столешницу над тумбой для духового шкафа. Такое размещение удобно для хозяйки и позволяет экономично использовать кухонное пространство.

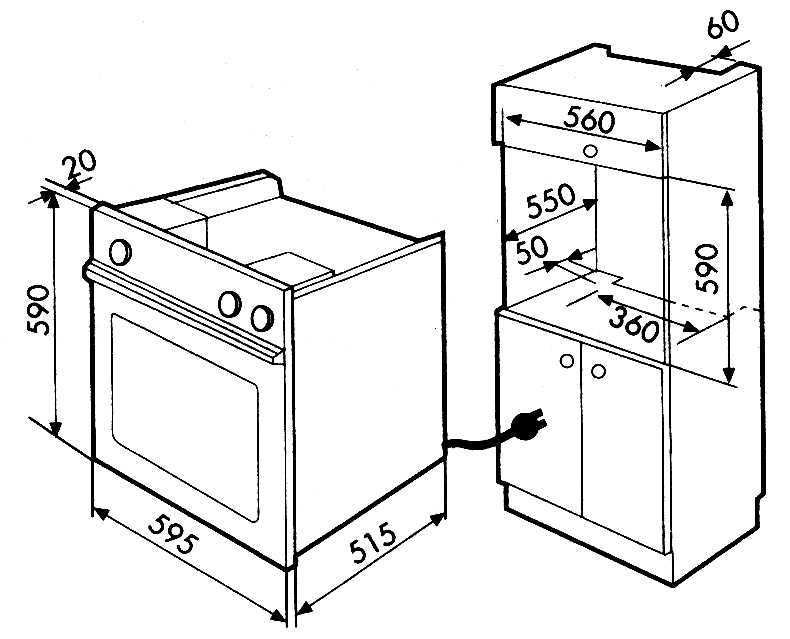

Встраиваемый электрический духовой шкаф размещают в специальной нише кухонного гарнитура. Шкаф по габаритам должен быть больше на 10 см с каждой стороны, чем сам прибор. Это обеспечит нормальную вентиляцию оборудования.

После размещения духовки в нише проверяют, не соприкасаются ли поверхности агрегата со стенками мебельного гарнитура.

Инструкция по установке

Установку как варочной панели, так и духового шкафа начинают с подготовки места.

Монтаж варочной панели

Подготовка места для установки панели заключается в обработке торцов посадочного отверстия. Торцы обрабатывают специальным уплотнителем, который поставляется в комплекте с варочной поверхностью. Если его нет, срезы обрабатывают силиконом. Это предотвратит образование грибка и размножение плесени.

После высыхания уплотнителя приступают к установке прибора. Панель аккуратно вставляют в подготовленную нишу. Завершающий этап – фиксация варочной поверхности в столешнице. Для этого используют специальные зажимы, закрепляющие положение панели с внутренней стороны. Фиксаторы не позволяют поверхности двигаться в отверстии.

После установки панель подключают к сети согласно электросхеме, указанной с обратной стороны изделия.

Монтаж духового шкафа

Духовой шкаф устанавливают в нишу под варочной поверхностью. В процессе установки с помощью уровня проверяют горизонтальность поверхности, на которой располагается прибор. Это максимизирует эффективность работы устройства.

Завершив установку, замеряют расстояние от дна духового шкафа до пола – оно должно быть не менее 8 см. Такое же расстояние выставляют между стеной и задней поверхностью устройства.

После установки духовой шкаф подключают к электросети и проверяют, как он работает.

Заключение

На современных кухнях вместо традиционных электроплит все чаще используют варочные панели и духовые шкафы. Они так же функциональны, занимают меньше места и хорошо вписываются в современный дизайн.

Грамотная установка варочной поверхности и духовки – залог не только бесперебойной работы техники, но и безопасной эксплуатации. Ошибки при подключении к сети – причина коротких замыканий и пожаров. Поэтому к установке техники подходят ответственно и при необходимости вызывают специалиста.


Смотрите это видео на YouTube

Установка духового шкафа и варочной панели: как проводить монтаж самостоятельно

Варочная панель и духовой шкаф относятся к энергоемкой кухонной технике. Это значит, что к их установке подходят с особым вниманием. Ошибки при размещении и подключении такой техники к электросети приводят к поломкам, коротким замыканиям и даже пожарам. В этой статье вы найдете информацию о том, как правильно установить варочную панель и духовой шкаф.

Содержание

  1. Особенности установки
  2. Состояние электропроводки
  3. Установка розетки
  4. Выбор места
  5. Монтаж
  6. Выбор вилки и розетки
  7. Место для духового шкафа и панели
  8. Инструкция по установке
  9. Монтаж варочной панели
  10. Монтаж духового шкафа
  11. Заключение

Особенности установки

Монтаж и подключение варочной панели и духовки – дело не сложное, но требующее ответственного подхода. Ведь это приборы с высоким уровнем энергопотребления, выделяющие значительное тепло в процессе работы.

Перед тем, как приступать к установке, учитывают следующее.

Состояние электропроводки

Подключение мощной плиты и духовки к старой электропроводке неизбежно приведет к коротким замыканиям и возникновению неисправностей в работе приборов. Поэтому перед тем, как подключать новую технику, старую проводку меняют.

При замене проводки специалисты рекомендуют разделить контуры освещения и питания. Чем больше энергоемкой техники планируется установить на кухне, тем больше питающих контуров понадобится.

Внимание! Мощные варочные панели и духовые шкафы подключают к выделенным линиям питания от электрощитка.

Плиты и духовки потребляют много электроэнергии – от 3,5 до 10 кВт. Потому нормы предусматривают для них выделенные розетки с отдельной линией питания от щита. Если варочную поверхность и духовой шкаф устанавливают независимо, для каждого прибора монтируют отдельную розетку с выделенным подключением к щиту.

Установка розетки

После обновления электропроводки приступают к монтажу розетки.

Выбор места

При определении места для розетки выбирают расположение либо рядом с прибором, либо выше него на расстоянии примерно 10 см, либо над полом на уровне ножек.

Важно! Подрозетник и другое вспомогательное оборудование не размещают непосредственно за электроприбором.

Удобнее всего поместить розетку справа или слева от духового шкафа или варочной панели.

Монтаж

Различают скрытый и наружный монтаж розетки. Способ размещения выбирают с учетом типа помещения и предпочтений пользователей. При этом учитывают, что в домах из дерева всю электропроводку устанавливают наружно, а электрические приборы оставляют открытыми.

Если дом кирпичный или панельный, используют любой из способов установки. Скрытый монтаж предпочтителен с точки зрения безопасности и эстетичного внешнего вида. Но если штробить стены нет возможности, розетку устанавливают наружно и закрывают провода кабель-каналами.

Выбор вилки и розетки

Средний показатель электропотребления плиты и духовки составляет 7-8 кВт, что соответствует электрическому току в 32-38 А. Поэтому обычная вилка, которой подключают, например, фен, для варочной панели не используется. Для подключения такой мощной техники применяют специальные силовые вилки и розетки.

В продаже есть силовые вилки двух видов: черные (из карболита) и белые (из пластика). Белые более качественные и служат дольше. По конструкции оба вида однотипны и подключаются идентично.

При выборе розетки для варочной поверхности и духового шкафа опираются на характеристики самой техники. Эти приборы бывают как однофазными, так и трехфазными и имеют показатели энергопотребления от 3,5 до 10 кВт.

Место для духового шкафа и панели

Варочную панель, как правило, монтируют в столешницу над тумбой для духового шкафа. Такое размещение удобно для хозяйки и позволяет экономично использовать кухонное пространство.

Встраиваемый электрический духовой шкаф размещают в специальной нише кухонного гарнитура. Шкаф по габаритам должен быть больше на 10 см с каждой стороны, чем сам прибор. Это обеспечит нормальную вентиляцию оборудования.

После размещения духовки в нише проверяют, не соприкасаются ли поверхности агрегата со стенками мебельного гарнитура.

Инструкция по установке

Установку как варочной панели, так и духового шкафа начинают с подготовки места.

Монтаж варочной панели

Подготовка места для установки панели заключается в обработке торцов посадочного отверстия. Торцы обрабатывают специальным уплотнителем, который поставляется в комплекте с варочной поверхностью. Если его нет, срезы обрабатывают силиконом. Это предотвратит образование грибка и размножение плесени.

После высыхания уплотнителя приступают к установке прибора. Панель аккуратно вставляют в подготовленную нишу. Завершающий этап – фиксация варочной поверхности в столешнице. Для этого используют специальные зажимы, закрепляющие положение панели с внутренней стороны. Фиксаторы не позволяют поверхности двигаться в отверстии.

После установки панель подключают к сети согласно электросхеме, указанной с обратной стороны изделия.

Монтаж духового шкафа

Духовой шкаф устанавливают в нишу под варочной поверхностью. В процессе установки с помощью уровня проверяют горизонтальность поверхности, на которой располагается прибор. Это максимизирует эффективность работы устройства.

Завершив установку, замеряют расстояние от дна духового шкафа до пола – оно должно быть не менее 8 см. Такое же расстояние выставляют между стеной и задней поверхностью устройства.

После установки духовой шкаф подключают к электросети и проверяют, как он работает.

Заключение

На современных кухнях вместо традиционных электроплит все чаще используют варочные панели и духовые шкафы. Они так же функциональны, занимают меньше места и хорошо вписываются в современный дизайн.

Грамотная установка варочной поверхности и духовки – залог не только бесперебойной работы техники, но и безопасной эксплуатации. Ошибки при подключении к сети – причина коротких замыканий и пожаров. Поэтому к установке техники подходят ответственно и при необходимости вызывают специалиста.


Смотрите это видео на YouTube

Как установить настенную электрическую духовку • Рон Хейзелтон

Рон:

Ну вроде мол ничего не говорит любя как что-то из печки. Единственное, что я могу придумать, что могло бы кричать более любяще, это на самом деле новая духовка. Итак, будучи мудрым мужем, я собираюсь подарить своей жене Линн именно это, но я не собираюсь выдавать это за подарок на годовщину.

Рон:

Что ж, милый, я знаю, как сильно ты любишь эту духовку, но тебе придется попрощаться.

Линн:

О, я буду скучать.

Рон:

Это послужило нам хорошо. У меня были мысли попросить Линн помочь мне с этим проектом, но она напомнила мне, что беременным женщинам не следует поднимать настенные печи. Поэтому я попросил своего друга Дэйва помочь.

Рон:

Мы начнем с того, что вытащим старый, и я позвал Дейва в подвал, чтобы он отключил электричество.

Дэйв:

Питание отключено.

Рон:

Я всегда дважды проверяю, чтобы убедиться, что питание отключено от распределительной коробки, и, кстати, если вы не знакомы с основными работами с электричеством или ваши местные правила не позволяют вам выполнять такие проекты самостоятельно, обратитесь за помощью к квалифицированному электрику.

Рон:

Что ж, легче сказать, чем сделать. О стрелять. Хорошо. В этом случае на самом деле его держат только эти 4 винта.

Дэйв:

По крайней мере, он легко выскальзывает.

Рон:

Я подрезаю эти провода к старой духовке, потому что новая идет со своими проводами.

Рон:

Ладно, пока, духовка, мне жаль, что Линн здесь нет, я уверен, что она сейчас прослезилась.

Рон:

Теперь обычно есть электрическая распределительная коробка, прикрепленная к стене за духовкой, в этом случае коробка спрятана внутри стены, и мне приходится вырезать часть гипсокартона, чтобы найти ее.

Рон:

Ну еще один сюрприз. Я понятия не имею, почему это просто плавает здесь. Я имею в виду, мне казалось, что когда они вставляли это, они прикрепляли это к стене. Ну, я собираюсь вставить эту деревянную скобу прямо здесь, чтобы держать нашу новую коробку. Я собираюсь установить его на место прямо здесь. У меня действительно плотная посадка.

Рон:

Теперь мне нужно выбить одну из заглушек в этой новой коробке и присоединить этот разъем. Домашние провода проскальзывают внутри разъема, который затягивается снаружи армированного кабеля. Эта коробка крепится к скобе парой винтов. Я также обрамляю внутреннюю часть этого отверстия деревянными планками. Полосы дают мне хорошую прочную основу для новой настенной панели. Затем я прикрепляю эти зажимы, чтобы удерживать электрический кабель на месте.

Рон:

Теперь я закрою это отверстие. С куском стеновой доски. Настенная доска поднята. Теперь мы собираемся заклеить этот стык. Опять же, некоторые люди сказали бы, вы знаете, зачем беспокоиться о том, что это внутри, но мне нравится иметь хорошее плотное уплотнение здесь, потому что я не люблю иметь какие-либо отверстия в стенной полости, тем более что здесь будет печь.

. Теперь это бумажная лента, мне нравится ее смачивать, и я собираюсь центрировать ее прямо над швом вот так. Хорошо, теперь, когда я наклеил эту ленту на постельное белье, я собираюсь взять, я хочу взять свой шпатель и просто вдавить его вот так. Теперь, поскольку это будет в задней части шкафа, я оставлю это так. Но что для меня важно, так это запечатать стену, чтобы мыши, крысы, которых у нас никогда не должно быть, не могли пройти сюда, и чтобы предотвратить пожар, не могли забраться внутрь. стена. Теперь грубое отверстие, необходимое для новой настенной печи, на самом деле на 3 ¼ дюйма шире, чем старое отверстие, которое у меня было здесь. Итак, я нарисовал линии сверху вниз, слева направо, которые находятся на расстоянии 3/8 дюйма от края вот здесь, это половина 3/4 . Дейв сейчас же придет сюда и вырежет это циркулярной пилой. Эта печь поставляется с уже прикрепленным бронированным кабелем длиной около 5 футов. Конец получает прямоугольный зажим, который идет к крышке коробки. Я скручиваю вместе провода от дома и провода от духовки и закрепляю их гайками.
Затем аккуратно сложите их внутрь коробки и, наконец, прикрепите крышку.

Рон:

Ты в деле?

Дэйв:

Да, я в деле.

Рон:

Четыре винта удерживают настенную печь на месте. Так что этот кусок сидит прямо здесь. Хорошо, и это проскальзывает там. Итак, у нас есть тонны полок для этой духовки. Что ж, пришло время официальной презентации. Просто стой там. Готовый. Во-первых… знаете что, я могла бы накопить несколько таких баллов за домовые, которые может использовать каждый муж.

Линн:

Вау, вау.

Рон:

Это приятно, да?

Линн:

Это мило, вау, это выглядит намного лучше, чем я когда-либо ожидал.

Можно ли установить варочную панель и настенную духовку на один и тот же контур?

Если вы устанавливаете настенную духовку и варочную панель отдельно на своей кухне, к счастью, вам не нужно беспокоиться о подключении двух приборов по отдельности. Вы можете подключить их к той же цепи.

В отличие от традиционных комбинаций плита/духовка, которые подключаются к розетке на 240 вольт, варочные панели и настенные духовки напрямую подключаются к электросети дома через соответствующую распределительную коробку.

Распределительная коробка обычно находится в шкафу над или под настенной духовкой или в шкафу под варочной панелью.

Вы можете подключить варочную панель к той же цепи, что и одну или несколько встроенных электрических духовок. Продолжайте читать, чтобы узнать, как подключить эти приборы к одной цепи и сделать это безопасно.

Нужна ли для электрической варочной панели отдельная цепь?

Национальный электротехнический кодекс (NEC) регулирует бытовые электротехнические правила. Раздел 220.55 разрешает домохозяйствам подключать варочную панель и до двух настенных духовок к одной и той же цепи.

В этом же разделе кода описаны допустимые коэффициенты нагрузки и пределы нагрузки для определенного количества устройств плюс общая мощность устройств.

NEC предоставляет рекомендации по суммированию отдельных номинальных мощностей и расчету мощности цепи.

Согласно правилу, до двух настенных духовых шкафов и варочная панель могут считаться одним прибором при условии, что они установлены в одной комнате.

Для варочной панели требуется отдельная ответвленная цепь только в том случае, если не установлены другие встраиваемые приборы для приготовления пищи. В этом случае мощность цепи должна соответствовать мощности полной нагрузки варочной панели.

Подробнее: Кто подключает газовые плиты?

Как соединить электропроводкой варочную панель и настенную духовку

1. Отключите питание от сети

Подойдите к распределительной коробке и отключите питание. Как правило, выключатель плиты и духовки имеет этикетку, поэтому вы знаете, какой из них нажать.

Если меток нет, просматривайте их по очереди, пока не найдете нужную.

2. Откройте распределительную коробку

Снимите крышку распределительной коробки с помощью отвертки. Распределительная коробка представляет собой металлическую коробку, расположенную рядом или рядом с духовкой или варочной панелью.

Внутри коробки находятся три красных, белых и черных провода, соответствующие тем, которые выходят из варочной панели и духовки.

Красный провод является горячим проводом и передает энергию. Черный провод является отрицательным и замыкает цепь, а белый провод — это земля. Земля или земля также могут быть зеленого цвета.

3. Зачистите провода

Снимите примерно ½ дюйма с конца каждого провода, используя инструмент для зачистки проводов, предназначенный для удаления пластикового или защитного покрытия. Затем скрутите вместе оголенные концы соответствующих цветов по отдельности и добавьте колпачок для проволочной гайки к каждому новому соединению.

Колпачок для проволочной гайки представляет собой небольшой круглый пластиковый колпачок, который накручивается на оголенные концы проводов для плотного и надежного соединения.

4. Повторно подсоедините распределительную коробку

Вставьте провода обратно в распределительную коробку и привинтите крышку на место.

Теперь, когда вы подключили приборы к одной цепи, вы можете снова включить выключатель и восстановить питание. Проверьте приборы, чтобы убедиться, что они правильно питаются.

С этим относительно простым монтажом справятся многие энтузиасты-сделай сам. Существует множество онлайн-руководств по электробезопасности в доме. Тем не менее, вы можете предпочесть нанять электрика, который сделает эту работу за вас.

Всегда соблюдайте правила техники безопасности. Не забудьте полностью изолировать цепь перед началом работы, откройте распределительную коробку и убедитесь, что вы выключили все электроприборы.

Подробнее: Стоимость установки газовой линии для печи

Заключение

Не забывайте соблюдать все местные правила при выполнении любых электромонтажных работ в доме. Муниципальные правила могут превышать требования, перечисленные в Национальном электрическом кодексе.

В некоторых юрисдикциях указано, что только лицензированный электрик может выполнять такие электрические работы, поэтому вам может потребоваться нанять квалифицированного специалиста, который сделает это за вас.
