Здравствуйте дорогие друзья.

Тема сегодняшней статьи – обзор комода.

Я хочу показать, как проектируется это изделие. Это – реальный проект, осуществленный мной недавно.

Данное изделие состоит из трех отделов, центральный из которых содержит выдвижные ящики, а крайние отделы – распашные фасады с полками внутри.

Габариты комода:

• Ширина (по крышке) – 950мм
• Высота – 800мм
• Глубина (по крышке) – 500мм

Почему в размерах ширины и глубины дописано в скобочках «по крышке» – потому, что крышка имеет наибольшие габариты.

Итак, крышка и общий нижний горизонт – сдвоенные, то есть, их толщина равна 32 миллиметра.

Размеры нижнего (общего) горизонта равны:

• Ширина – 930мм
• Глубина – 494мм

Ширина – на 20мм меньше ширины крышка (по 10мм на каждую сторону на «нахлест»)

Общая глубина рассчитывается относительно глубины бока (который равен 470мм под направляющую 450мм и ребро жесткости).

Итак, глубина нижнего (общего) горизонта равна:

470+4+20=494мм, где: 470мм – глубина бока комода, 4мм – толщина ДВП, служащего задней стенкой, 20мм – выступ под фасад (для того, чтобы сам фасад находился почти «заподлицо» с горизонтом).

Дальше, рассчитываем ширину модулей относительно ширины нижнего горизонта.

Ширину центрального модуля (в котором будут выдвижные ящики) возьмем 370мм. Тогда, учитывая то, что крайние отделы одинаковы, их ширина будет равна:

903-370=560 (мм).

560/2=280(мм).

Но, учитывая то, что при стыковке модулей, их общая ширина может получиться немного больше ширины общего горизонта, от ширины крайних модулей отнимем по 1 миллиметру:

280-1=279 (мм).

Получили, два модуля под распашные фасады, шириной 279мм, и один модуль (под выдвижные ящики) – шириной 370мм.

Размеры боковых деталей (их 6 штук, и они все одинаковы), будут следующими:

Высота: 800-32-32=736 (мм), где 32мм – толщина крышки и нижнего горизонта

Глубина: 450+16+4=470 (мм), где 450мм – размер телескопических направляющих под выдвижные ящики, 16мм – толщина ребра жесткости, 4мм – расстояние между ребром жесткости и выдвижным ящиком (в закрытом положении).

Теперь запишем всю деталировку комода с учетом вышеприведенных комментариев:

Общий нижний горизонт – 930х494

Планки на утолщение нижнего горизонта:

1. 100х930 (2шт)
2. 100х294 (3шт)

Крышка – 950х500

Планки на утолщение крышки:

1. 100х950 (2штт)
2. 100х300 (2шт)

Бок – 736х470 (6шт)

Горизонт1 – 247х470 (2шт)

КП1 – 247х80 (4шт)

Полки1 – 247х460 (4шт)

Горизонт2 – 338х470

КП2 – 338х80 (2шт)

Ребро жесткости – 338х400

Детали выдвижных ящиков:

1. 130х280 (8шт)
2. 130х450 (8шт)

Теперь запишем размеры фасадов на комод:

Фасад1 – 732х276 (2шт)

Фасад2 – 181х367 (4шт)

Фасады планируются из МДФ, расписывать, где какой фасад я не буду, тут и так все понятно.

Размеры ДВП на комод:

1. 734х277 (2шт)
2. 368х340
3. 310х448 (4шт)

Направляющие устанавливаем телескопические, на 450мм, кромкой ПВХ=2мм клеим крышку, и нижний горизонт (все остальное клеим ПВХ=0,5мм).

Собираем отдельно каждый модуль, после чего, устанавливаем их на нижнем горизонте, стыкуем между собой межсекционными стяжками, и крепим через нижние горизонты к общему нижнему горизонту конфирматами или саморезами.

Ну, я вам, вкратце, рассказал, как проектируется мебель такой конструкции (даже выложил реальную его деталировку).

Теперь у меня вопрос к вам:

Предположим, вас попросили спроектировать и сделать такой же комод, но:

1. Общая высота должна быть равной 900мм
2. Комод должен иметь только четыре выдвижных ящика с фасадами одинаковой высоты

С какими проблемами вы, как мебельщик, можете в этом случае столкнуться?

Ответы пишите в комментариях к посту, а на этом я «закругляюсь».

видео курс – Сделаем мебель сами

Здравствуйте друзья.

Этот небольшой видео курс предназначен для начинающих мебельщиков, которым нужно практиковаться в изготовлении мебели.

Оптимальный вариант – изготовление комода.

Эта мебель не сложная в проектировке и сборке, и, не очень дорогая в себестоимости.

Итак, видео:

Так как бок находится на горизонте, и на нем лежит крышка, то его высота будет равна:

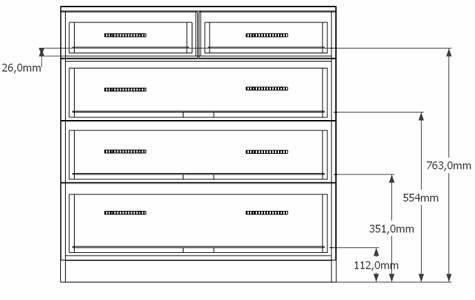

Схема присадки телескопических направляющих

Пример просчета направляющих (считаем сверху вниз):

Где 2 – зазор от крышки до верхнего фасада, 120 – размер от верхней грани фасада до центральной оси выдвижного ящика

Где 122 – ось верхней направляющей (размер от верхней грани бока до центральной оси верхнего выдвижного ящика), 80 – размер от центральной оси выдвижного ящика до нижней грани фронта, 2 – зазор между верхним и средним фронтами, 120 – размер от верхней грани фронта до центральной оси среднего выдвижного ящика

• 324+80+2+120=526 – положение оси нижнего выдвижного ящика.

Проверка:

При просчете от верха бока до его низа мы вышли на его общую высоту.

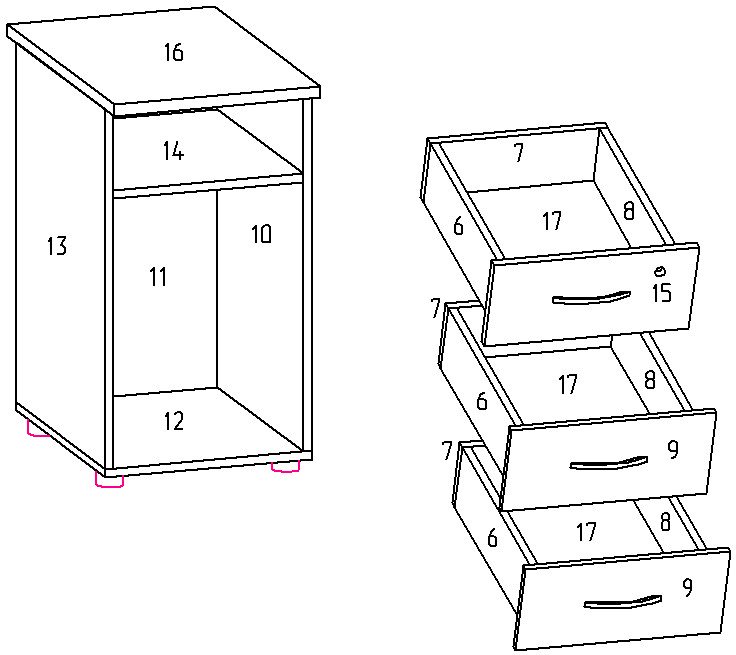

Общая схема комода

Схема выдвижного ящика

Общая деталировка и схема поклейки

деталировка (ЛДСП, МДФ)
		кромка		кромка	шт.	толщина кромки (мм)
фасад	198	2	862	2	3	2
бок	608	1	640	0	2	2
горизонт	640	2	900	1	2	2
задняя стенка	608		868		1
дя1	120		600	1	6	0. 5
дя2	120		810	1	6	0.5
корпусная планка	80		868	1	1	0.5
крышка	900	1	640	2	1	2
деталировка (ДВП)
дно	598		840		3

Схема поклейки каждой детали показана в столбце “кромка”

Если напротив соответствующего размера пустая ячейка – значит, по этому размеру, деталь не клеится.

Если стоит цифра “1”, значит, по соответствующему размеру, клеится одна грань этой детали.

Если стоит цифра “2” – клеятся две грани.

Так же, в каждой строке указана толщина кромки, на соответствующую деталь.

Все, до встречи.

Деревянный комод своими руками — фото

Какую функциональную роль играет комод в интерьере

Комод – многофункциональная мебель, которая сохраняет актуальность на протяжении многих лет.

Различные варианты есть и в домах бабушек и у современной молодежи. Модернизированные модели отлично вписываются в любой дизайн. Для их изготовления используются современные и прочные материалы. Благодаря этому удалось добиться долгого срока службы. При этом организуется необходимый уровень комфорта, ведь в ящиках может поместиться большое количество вещей.

Специалисты рекомендуют останавливать свой выбор на моделях из древесины. Материал обладает высокой прочностью, поэтому прослужит долго без видимых повреждений. Однако если бюджет семьи ограничен, то допускается приобрести комод из пластика. Он идеально впишется в обстановку спальни или кухни.

Габарит стандартного комода небольшой. Именно поэтому его удастся удачно разместить даже в комнате с небольшой квадратурой.

Комод отличается большой вместительностью каждого ящика. Его необходимо приобрести большой семье.
Комод отличается большой вместительностью каждого ящика

Мебель займет не много места, но порадует своей функциональностью. Если разложить вещи аккуратно, то они сохранят опрятный вид в течение долгого периода времени.

Производители предлагают модели с открытыми и закрытыми полками. Также производители дополняют мебель стильными и оригинальными аксессуарами.

В зависимости от выбранного декора определяется стиль комода. Он может стать стильным дополнением любого интерьера. Сверху можно расположить вазочки или другие декоративные элементы. Стильно смотрятся семейные фотографии. С ними в любой квартире становится намного уютнее.

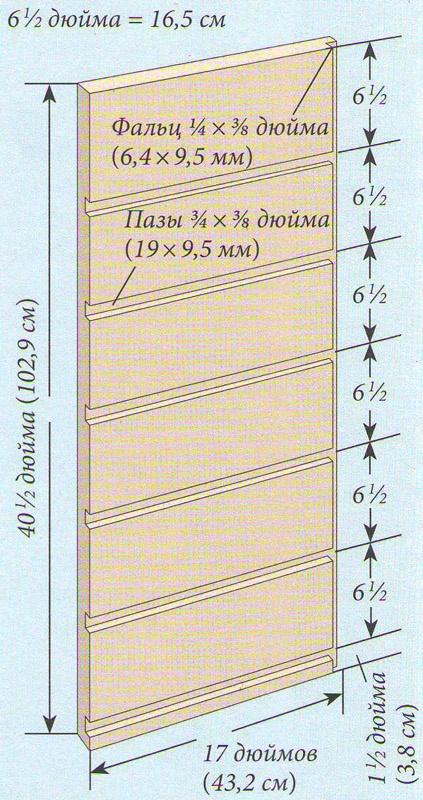

81×490 мм для внешних стенок С (рис. 1) и отложите их в сторону.

2 Из сосновых досок склейте две щитовые заготовки размерами 19×381 *490 мм для внешних стенок С (рис. 1) и отложите их в сторону.

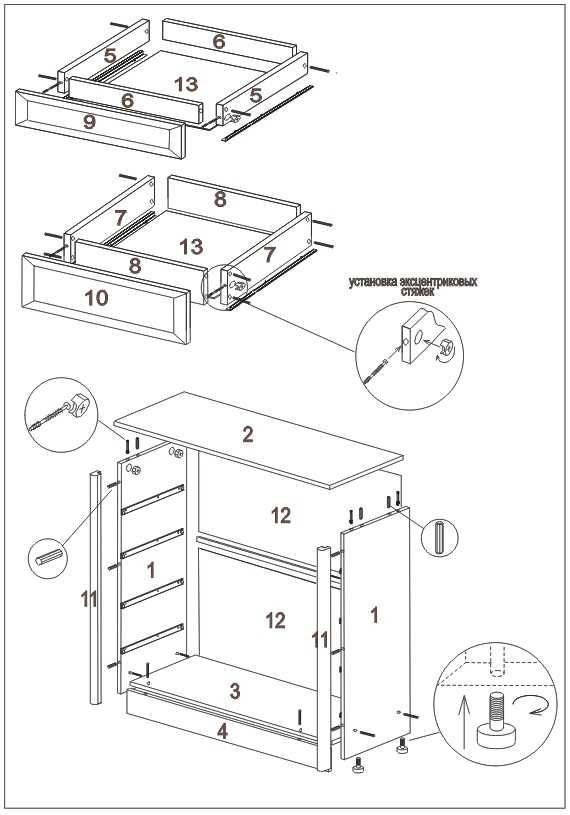

Комод своими руками схема и чертежи засверловки корпуса и ящиков

Для того чтобы сделать комод своими руками, схема и чертежи засверловки (расстановки крепежа) по деталям также понадобятся. Выглядеть общая схема будет практически одинаково, независимо от габаритных размеров самого изделия. Если мебель все-таки решено крепить к стене, задняя планка для крепежа столешницы просто развернется перпендикулярно.



Комод своими руками общая схема засверловки

По деталям разметка под засверловку будет выглядеть следующим образом.

Комод своими руками, разметка засверловки по деталям

Разметку под направляющие (роликовые или шариковые) лучше брать из инструкции, которая будет вложена внутри упаковки. Или на сайтах поставщиков мебельной фурнитуры. Например, МДМ-комплекта.
Разметка для крепежа роликовых направляющих:

разметка под крепеж роликовых направляющих

Разметка для крепежа шариковых направляющих:

разметка под крепеж шариковых направляющих

Роликовые направляющие крепятся под днище ящиков, шариковые – вдоль центра ширины короба ящика. В общем, на точные расчеты опытные сборщики редко «заморачиваются». Обычно делают все проще:

• Визуально делят высоту по внутренней стоевой на количество ящиков (в нашем случае четыре), расчерчивают центр – место крепления направляющих.
• Разделяют направляющие на две части, одну прикручивают к коробу с внутренней стороны, другую к боковине ящика.
• Задвигают ящики в комод. Если соблюдена соосность и нет перекоса, ящики будут двигаться легко, без препятствий.
• С помощью двухстороннего скотча ровно крепят фасады, не забывая про технологические зазоры (между ящиками – 3-4 мм).
• После того, как все фасады на комоде своими руками ровно распределены, можно засверлить отверстия под ручки (ставятся насквозь, на длинные винты со силиконовыми или металлическими шайбочками).

Если фасады объемные, а ручка одна по центру ящика или ассиметрично, лучше притянуть фасад изнутри на саморезы, 4х30. При фрезерованных фасадах будьте внимательны, чтобы саморез не попал в тонкую часть и не вылез наружу, повредив верхний декоративный слой.

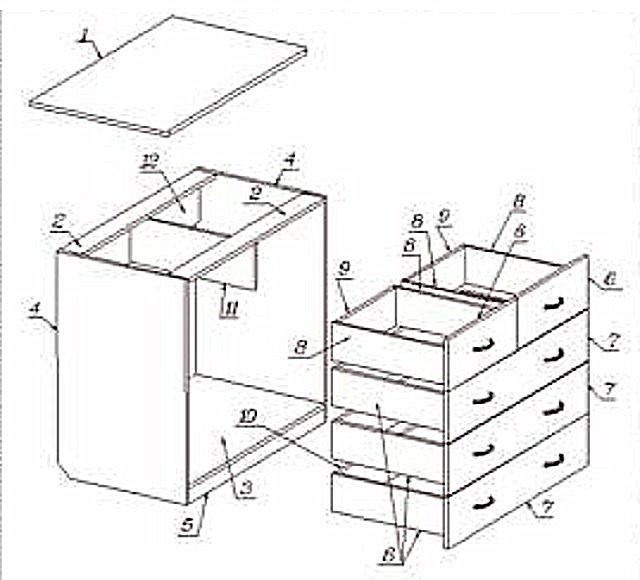

Приведенный пример является базовым для комода с четырьмя ящиками. Опираясь на общую схему и чертеж, вы можете самостоятельно пересчитать модель на любые другие габариты: сделать комод уже или шире, выше или ниже, глубже или, наоборот, мельче.

комод своими руками с 4 ящиками



Начало работы

Наша модель – фактически слегка модифицированное бюро. И поэтому, даже если вы вдруг обнаружите, что ребёнок уже пошёл в школу, а подгузники слегка запылились – такой комод останется востребованным.

Так что я предлагаю сделать пеленальный комод из качественного ламинированного ДСП толщиной 16 мм, оклеивать торцы меламиновой кромкой толщиной 0.5 мм и использовать надёжную, удобную фурнитуру. Оргалит предполагается крашеный, 3.2 мм толщиной.

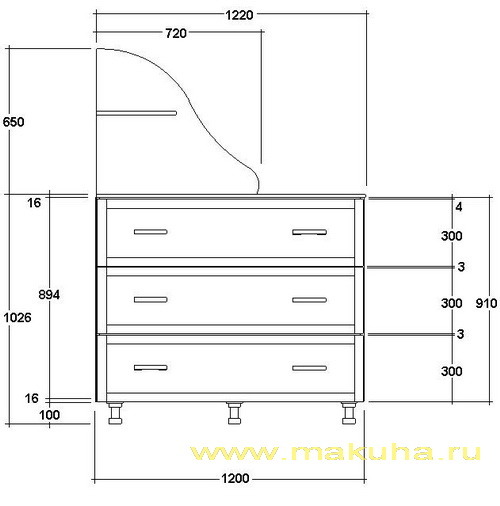

Деталировка пеленального комода

Любая мебель предполагает строгую геометрию деталей, но комодов это касается втройне – слишком многое зависит от соблюдения размеров и прямых углов. Если не хотите, чтобы над вами смеялся новорожденный – заказывайте точную распиловку в мебельной фирме или в местах продажи ЛДСП и оргалита.

В том, что касается мебели для маленьких – я сторонник ещё и фабричной оклейки кромкой. Даже если вы немного переплатите – в конечном итоге ваша мебель всё равно будет дешевле магазинной, и при этом вы будете уверены в качестве сборки. Общие габариты пеленального комода берём (в/ш/г) 1076х800х500 миллиметров.

Итак, деталировка. Первым пунктом детали из ДСП:

Бортики откидной доски фигурные и должны выглядеть вот так. Просто распечатайте чертёж и отдайте распиловщикам. Их требуется 2 шт.

1076х500 мм – 2 шт. Боковины. На рисунке указаны: радиусный пропил и срез под плинтус

Там же разметка под полки и направляющие, но к этому моменту мы вернёмся на стадии сборки.
Внимание! При распиловке и разметке боковин следует помнить, что они зеркальные и разные: Левая и правая.
768х500 мм – 3 шт. Две полки и дно тумбы.
768х100 мм – цоколь.
768х175 мм – задний бортик.
187х500 мм – перегородка между верхними ящиками.
322х765 мм – откидная полка

Её тоже можно закруглить с двух углов по длинной стороне – радиус неважен.
183х764 мм – 3 шт. Фасады больших ящиков.
183х371 мм – 2 шт. Фасады малых ящиков.
710х150 мм – 6 шт. Передняя и задняя стенки больших ящиков.
318х150 мм – 4 шт. Передняя и задняя стенки малых ящиков.
450х150 мм – 10 шт. Боковины ящиков.

Деталей из оргалита поменьше, они без фигурных выпилов, но тоже требуют прямоугольности.

• 795х795 мм – задняя стенка тумбы.
• 740х450 мм – 3 шт. Дно больших ящиков.
• 347х450 мм – 2 шт. Дно малых ящиков.

Будем считать, что вы справились с заказом этих деталей, ничего от счастья не перепутали и даже сумели привезти их домой, не растеряв по дороге. Они отпилены в размер, оклеены и обработаны надлежащим образом. Настало время прикупить крепёж и фурнитуру.

Крепёж и фурнитура

Мы уже договорились, что использовать станем качественную фурнитуру, так что будьте бдительны. Кроме всего – ящики рассчитаны под определённые направляющие, и шаг в сторону воспринимается как побег.

• Направляющие полного выката, длиной 450 мм. Необходимо пять комплектов.

• Мебельные ручки – 8 шт.
• Пластиковые «копыта» или набивные ножки – 4 шт.

• Межсекционные стяжки диаметром 5 мм – 2 шт. Они будут выполнять функцию осей для откидной системы, поэтому необходимо дополнительно купить две шайбы и вставить между толщинами материала. На рисунке шайб нет, но зато понятна конструкция.

• Конфирматы 5х70 мм.
• Саморезы 4х16 мм.
• Саморезы 4х30 мм.
• Мебельные уголки 20х20 мм под саморезы – 2 шт. Скажу сразу, чтобы не возвращаться: Этими уголками перегородка крепится снизу к верхней (лицевой) полке. К нижней полке притягиваем обычными конфирматами.

Необходимые инструменты

Теперь у нас есть всё необходимое. Но перед тем, как сделать пеленальный комод своими руками – убедимся в наличии инструментов:

• Шуруповёрт-дрель – достаточно мощный, чтобы сверлить отверстия хотя бы 8 мм диаметром.
• Набор свёрл по дереву.
• Набор бит. Обязателен шестигранник под конфирматы.
• Рулетка.
• Строительный прямой угол с мерной линейкой.
• Карандаш.
• Голова и руки – непременное условие для будущих пап или дедушек. Это единственный момент в супружестве, где прочие достоинства необязательны.

Я нарисовал достаточно подробные чертежи, но комментарии к ним всё же необходимы. Правда, если вы считаете себя крутым профессионалом, то читать их не обязаны – комод для пеленания ваш и решать тоже вам.

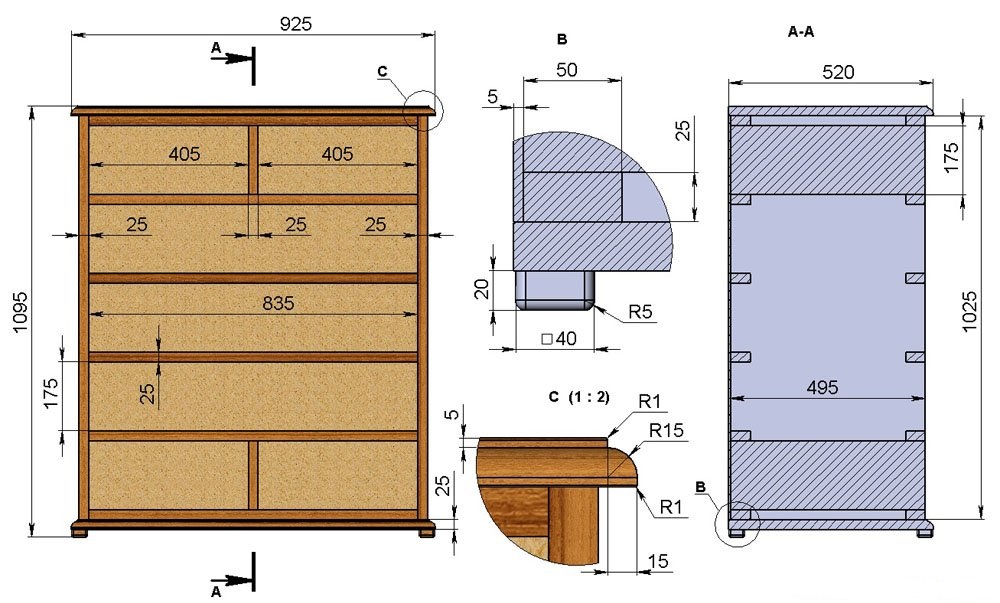

Чертёж комода из дерева своими руками

Конструкция нуждается в правильных расчётах, чтоб мебель получилась качественной, полностью удовлетворяла требования.

Для создания чертежа потребуется миллиметровая бумага, линейка, карандаш. Здесь следует вспомнить уроки черчения, и включить воображение.

1. Продумав дизайн комода, обрисовать его общую форму и боковой вид. Определить желаемые размеры. Нужно учесть толщину досок и размеры составляющих, чтоб при сборке элементы сошлись.
2. Чертежи представляют собой схематическое изображение мебели в нескольких видах. На нём можно прочесть размеры, рассчитать деталировку.
3. Обязательно учесть те факты, что комод должен быть устойчивый, иметь жёсткость, не шататься.
4. Спланировать выдвижные ящики, размер, разметить их на чертеже места направляющих роликов, длину ящиков, размер крышки ящиков.
5. Направляющие должны занимать строго своё место снизу ящика, прикручены соответственно на боковой стенке.

ВНИМАНИЕ: зазор между стенками ящиков и каркасом не менее 3 мм. Для новичка в проектировании мебели оптимальным вариантом станет использование готового чертежа

В готовом варианте уже всё просчитано. Главное, использовать материалы тех же размеров, толщины

Для новичка в проектировании мебели оптимальным вариантом станет использование готового чертежа. В готовом варианте уже всё просчитано. Главное, использовать материалы тех же размеров, толщины.

Как сделать комод своими руками из дерева

Эскиз комода

Для того, чтобы изготовить самостоятельно комод из дерева, необходимо выполнить целый ряд работ, которые можно разбить на несколько этапов, как-то: подготовительный, изготовление заготовок и сборку конструкции.

Подготовительный этап

На этом этапе производства работ определяется конструкция комода, которая должна соответствовать его предназначению и его габаритные размеры.

Составляется эскиз или чертеж, на котором указываются все необходимые для выполнения работ размеры, а также прорабатывается вопрос о механизме, обеспечивающем выдвижение ящиков комода.

Выбирается материал, который будет использован при выполнении работ и решается вопрос об используемых элементах крепления отдельных элементов в единую конструкцию (шипы и клей, винтовое соединение, мебельные уголки и т. д.).

Изготовление заготовок и сборка

Изготовление составных элементов, деталей конструкции, легко отразить в пошаговой инструкции выполнения работ, которая предполагает:

Изготовление основания.

При использовании плитных, листовых материалов (МДФ, ДСП и т.д.), из подготовленного листа вырезается заготовка требуемых размеров, в соответствии с разработанным чертежом.

Кромки основания обрабатываются шкуркой или иным абразивным материалом, после чего на них наклеивается кромочная лента.

Каркас комода зависит от вида используемых материалов. Если это МДФ, ДСП – то заготовки выпиливаются из подготовленного листа в соответствии с размерами, указанными в чертеже. Элементами данной конструкции (каркаса), будут боковые стенки, задняя стенка, изготавливаемая из ДВП, а также средняя стенка, при ее наличии.

При использовании брусков, в качестве элементов каркаса – они пилятся в соответствии с требующимися размерами. Концы подготовленных брусков запиливаются специальным образом, чтобы обеспечить их соединение по принципу «шип-паз». После этого осуществляется сборка изготовленных элементов (боковые и внутренняя стенки). Выполняется зашивка элементов конструкции. При сборке используется столярный клей, а для зашивки – мебельная фанера.

На боковых и внутренней стенках монтируются направляющие, по которым будут перемещаться ящики. В качестве направляющих могут быть использованы небольшие бруски или специальные механизмы заводского производства, обеспечивающие легкое и плавное перемещение ящиков.

Крепление каркаса на основании.

Когда все элементы каркаса изготовлены осуществляется их установка на подготовленном основании. Для крепления каркаса используются шипы и мебельные гвозди, а также столярный клей.

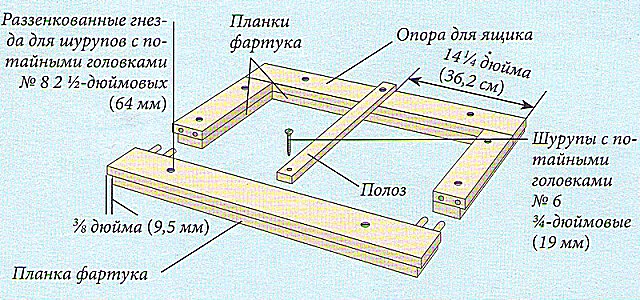

Монтаж передней рамы.

Конструкция передней рамы зависит от количества, размеров и расположения ящиков относительно друг друга.

Для ее изготовления используются деревянные бруски, монтируемые с лицевой стороны комода в его каркас в горизонтальной плоскости.

Рама обеспечивает жесткость конструкции и возможность безопасного использования устанавливаемых ящиков. Для ее крепления используются шипы и столярный клей или мебельные уголки различного размера.

Установка столешницы.

Вид и конструкция столешницы зависят от вида использования комода. Если это классический вид, а в качестве материала используется МДФ, ДСП и т.д., то пилится заготовка и обрабатываются кромки, как и в случае изготовления основания. После чего посредством установки шипов столешница крепится на смонтированный каркас, при этом также используется столярный клей.

Если же столешница изготавливается из натурального дерева (досок или массива), то вначале пилятся и обрабатываются заготовки, после чего осуществляется сборка столешницы в единую конструкцию. Установка столешницы данного вида осуществляется аналогично, как и в ранее рассмотренном случае.

Изготовление и установку ящиков.

При изготовлении ящиков используется фанера или ДСП, а также ДВП, идущая на изготовление нижней части ящика.

Заготовки пилятся требуемого размера, после чего осуществляется сборка. Соединение элементов выполняется с использованием мебельных гвоздей, шипов и прочих крепежных элементов.

На наружную поверхность ящика крепятся заготовки, аналогичные материалу, который был использован при изготовлении столешницы, а также боковых стенок (МДФ, натуральное дерево).

Выполняется установка фурнитуры, а также системы выдвижения, если такая предусмотрена.

После того, как все элементы конструкции изготовлены, осуществляется установка ящиков и проверка работоспособности системы их выдвижения, при возникновении сложностей с их извлечением, выполняется подгонка и повторная проверка.

Фигурное основание комода

Его габаритные размеры по всем сторонам меньше размеров рамки на 6 мм. Скругление я начертил с помощью кофейной банки 0100 мм. Выпилите переднюю, заднюю и боковые детали окончательной длины и ширины, затем начертите вырезы и выпилите их лобзиком или ленточной пилой. Переверните рамку верхней стороной вниз и клеем и шурупами прикрепите к ней основание. Подсборку установите на дно комода и прикрепите её шурупами в карманах.

Крышку лучше подготовить как целую деталь и только перед сборкой распилить её на две части. До выпиливания снимите размеры комода и сделайте крышку, которая должна иметь свес 22 мм по бокам и спереди, а сзади — 6 мм. Эти размеры включают планки окантовки из твёрдой древесины.

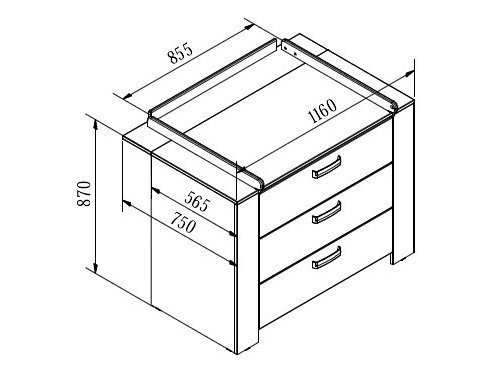

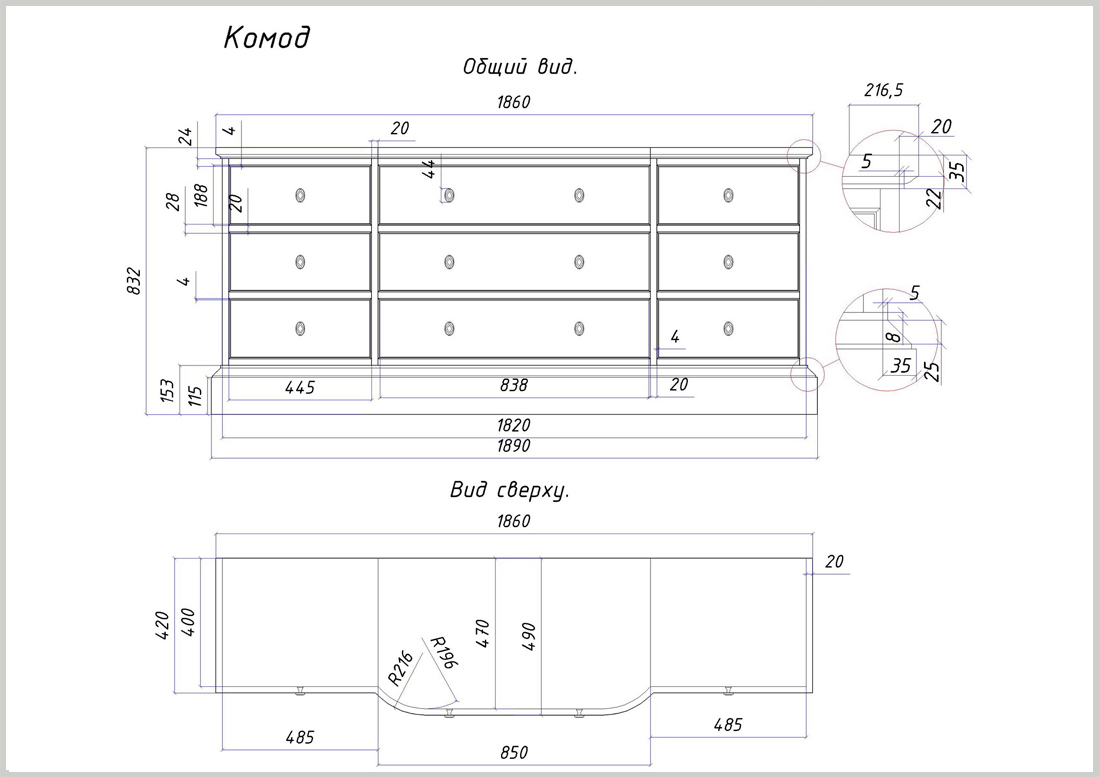

Чертежи комода в спальню

Вдоль одной боковой стороны отпилите деталь шириной 279 мм — это будет неподвижная часть крышки. Оставшаяся — откидывающаяся часть крышки, закрывает отсек с папками. Зачистите крышку и зашпаклюйте отверстия от гвоздей. Затем отфрезеруйте декоративную выкружку.

Прикрепите петли.

Убедитесь, что они поворачиваются и удерживаются под углом 90°. Помните — заднее ребро крышки должно выступать за заднюю стенку на 6 мм! Расположите неподвижную часть крышки так, чтобы по линии распила был 1,5-мм зазор, и снизу прикрепите её на место без использования клея.

Ссылка по теме: Как сделать комод  с ящиками своими руками

Сделайте фальшпанели для комода из МДФ.

Для хорошей подгонки каждую фальшпанель и коробку ящика придётся делать в соответствии с конкретным проёмом.

Выкружнйи фрезой обработайте фальшпанели на глубину 3 мм. Это создаст декоративную плоскость, которая позволит выдвижным ящикам немного выступать за переднюю сторону комода. Затем для каждой фальшпанели сделайте коробку выдвижного ящика. Это простые коробки из сосны толщиной 12 мм, собранные встык на клее и гвоздях. Дно ящиков сделайте из 12-мм фанеры, оно должно входить в пазы, выбранные на расстоянии 6 мм от нижних рёбер. Подберите такую длину ящиков, чтобы в закрытом положении они выступали из комода на 3 мм.

Зачистите выдвижные ящики комода, затем ввёрнутыми изнутри коробок шурупами прикрепите фальшпанели.

Для подготовки к покраске все части зачистите шкуркой зернистостью 100 и зашпаклюйте все выбоины и повреждения. Снимите крышку, затем всё, кроме фальшпанелей, покрасьте кисточкой или валиком. Сосновые коробки выдвижных ящиков покроите двумя слоями прозрачного полуглянцевого полиуретана. Вырежьте и установите алюминиевые перемычки. Теперь в комод можно убрать все офисные принадлежности.

Реклама

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

“Мягкий” комод своими руками – фото
Комод с мягкими фасадамиСкучный комод…

Мини комод своими руками Самодельный мини-комод без особых хлопотИз…

Лессировка комода своими руками (фото) Декор старого комода своими руками…

Комод своими руками (в стиле прованс) Как сделать комод
После обновления дачной…

Комод своими руками (фото)
Как сделать комод своими руками…

Передвижной шкаф для инструментов своими руками ( подробные чертежи) Как сделать шкаф на колесах…

Декор комода в стиле «прованс»: винтаж своими руками ДЕКУПАЖ И ДЕКОР КОМОДА В…

Как сделать комод из дерева своими руками

Наиболее распространена мебель из дерева. Но использование и обработка качественной древесины обходится дорого. Чтоб создать комод самостоятельно нужно чётко следовать плану его создания.

• Первоначальным и важным этапом является создание чертежа. Работа проводится строго в соответствии с ним. Это необходимо для того, чтоб все элементы сошлись в одно целое.
• Следующим этапом проводится закупка необходимых материалов и подготовка инструментов для работы. Материалы и фурнитура приобретаются исходя из расчёта, произведённого в чертеже.
• После того как всё необходимое для работы есть в наличии можно начать подготовку деталей. Все доски обрезаются по размеру и просверливаются отверстия для соединения их между собой.

Сборка и декорирование, завершающие этапы работы, при качественном выполнении которых получится отличный комод.

Изготовление пеленального комода

Высота комода будет равна 1076, ширина — 800 и глубина — 500. Бортики откидной доски должны иметь следующие размеры: 1076х500, их понадобится 2 шт.

Перед началом работ предстоит подготовить:

• полки (2 шт.) и дно, каждый элемент имеет размер 768х500;
• цоколь — 768х100;
• задний бортик — 768х175;
• перегородка — 187х500;
• откидная полка — 322х765;
• фасады ящиков:3 шт. 183х764, 2 шт. 183х371;
• задняя и передняя стенки ящиков: 6 шт. 710х150, 4 шт. 318х150;
• боковые элементы ящиков (10 шт.) — 450х150;

Элементы из оргалита:

• задняя стенка конструкции — 795х795;
• днища ящиков: 3 шт. 740х450, 2 шт. 347х450.

Для комода следует использовать 450-мм направляющие полного выката. Перед сборкой в детали требуется засверлить отверстия для установки конфирматов. Отверстие будет необходимо в 76 мм от верха и передней кромки бокового элемента. Такое же отверстие должно быть высверлено на бортиках откидной доски.

Направляющие нужно крепить с отступом от передней кромки боковины на расстоянии в 20 мм.

Сборку следует начинать с крепления перегородки к верхней полке посредством уголков саморезами 4х16, только после предстоит установить нижнюю полку, притянув ее конфирматами

Задняя стенка на конструкцию может быть установлена посредством гвоздей, при этом важно учесть соблюдение прямого угла короба. Следующим шагом станет установка так называемых копыт на боковины

Между боковинами откидного элемента и боковинами каркаса должна быть установлена шайба, которая будет обладать толщиной в 1 мм. Шайбы нужно укрепить к боковинам заблаговременно.

Втулку стяжки нужно забить изнутри и укрепить винтом снаружи. Прилагать излишнее усилие при этом не стоит — под шляпку винта нужно нанести суперклей, это станет предотвращать откручивание.

Все выдвижные ящики собираются по одной схеме. Дно ящиков следует прикручивать на саморезы 4х16.

Далее предстоит просверлить в фасадах ящиков отверстия, предназначенные для ручек. Затем фасад нужно приложить, чтобы сквозь отверстия прижать саморезами 4х30 мм. Теперь необходимо извлечь ящик, закрутить саморезы изнутри, открутив после этого наружные. Ручку можно установить на удлиненные винты через переднюю стенку ящика.

Такой комод пригодится не только на этапе сразу после рождения малыша, но и в будущем, так как конструкция этого предмета мебели является универсальной и станет гармонично смотреться даже в классической, а не детской спальне.

Выдвижные ящики на роликовых направляющих.

Перед началом проектирования выдвижных ящиков необходимо определиться с типом направляющих, которые будут использоваться. Я расскажу, как спроектировать ящик с роликовыми направляющими и с накладными фасадами.

Вот так выглядят роликовые направляющие:

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели.

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

#8211; высота фасадов ящиков;

#8211; размер ящиков – ширина, глубина, высота;

#8211; размеры для крепления направляющих на стойки.

Например, нужно сделать комод на четыре ящика. Размеры комода: ширина – 800мм, высота без ножек – 800мм, глубина –440 мм.

Крышка комода будет нависать над фасадами, фасады будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему комода, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и верхним фасадом – 4мм; между фасадами – 2-3мм, отступ от низа тумбы –2 мм.

Теперь нужно рассчитать рабочую высоту комода для фасадов. Общая высота комода 900мм, толщина крышки16 мм, высота ножек 100 мм: 900 -16 -100 = 784

Рассчитываем высоту фасадов:

1) плюсуем все зазоры и отступы: 4+2+2+2+2=12;

2) от рабочей высоты комода отнимаю полученную сумму: 784 -12 = 772;

3) делю полученный результат на количество фасадов: 772: 4 = 193

Высота одного фасада 193 мм. Ширина фасада меньше общей ширины изделия на 4мм: 800 – 4 = 796мм.

Ящик состоит из двух боковин, передней, задней стенки и дна.

Передняя и задняя стенки вкладываются между боковинами. Для широких ящиков можно добавить еще одну деталь: стяжная планка ящика. Она предотвратит провисание дна ящика. Стяжная планка крепится между передней и задней стенками. Снизу прибивается дно из ДВП. Дно нужно крепить ко всем стенкам и к стяжной планке.

Определимся с размерами деталей ящика.

Для определения высоты стенок ящика я пользуюсь правилом – высота ящика минимум на 50мм меньше высоты фасада ящика. В моем случае 193 -50 = 143мм. Округляю до 140мм.

Длина боковых стенок равна длине направляющих. Глубина комода 440мм, будут использоваться роликовые направляющие длиной 400мм, значит, длина боковых стенок равна #8211; 400мм.

Теперь нужно рассчитать ширину передней (задней) стенки ящика.

Сначала определяем ширину проема комода #8211; от общей ширины отнимаем толщину двух стоек по 16мм: 800 – (16*2) = 768.

Между боковой стенкой ящика и стойкой комода должен быть промежуток равный толщине направляющей

Толщина одной пары роликовых направляющих 12,5мм.

Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен #8211; 26мм.

Для того чтобы узнать ширину передней стенки ящика нужно от ширины проема отнять толщину направляющих и толщину боковых стенок ящика. Толщина направляющих уже известна – 26мм, а толщина боковых стенок ящика равна 16 + 16 = 32мм.

Ширина передней (задней) стенки равна: 768 #8211; (26 + 32) = 710мм.

Осталось рассчитать размер дна ящика. Дно ящика должно быть меньше самого ящика на 4-5 мм. В моем случае размеры дна будут такие: ширина 737мм, высота 445мм.

Получились детали таких размеров:

боковая стенка 400 х 140 – 2шт;

передняя (задняя) стенка 710 х 140 – 2шт;

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки я пользуюсь следующим правилом: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.

У меня четыре ящика, должно быть четыре линии. Считаю:

1-я линия. 4(отступ от верха) + 193(высота фасада) – 35 = 162мм

2-я линия. 4 + 193 + 2(зазор между фасадами) + 193 – 35 = 357мм

3-я линия. 4 + 193 + 2 + 193 + 2 + 193 – 35 = 552мм

4-я линия. 4 + 193 + 2 + 193 + 2 + 193 + 2 + 193 – 35 = 747мм

Все расчеты закончены. Далее в программе PRO100 создаем необходимое количество ящиков, и они вставляются в проектируемую мебель. Для сборки ящиков используется соединительная фурнитура .

Как собрать комод

На сегодняшний день существует большое разнообразие моделей комодов, поэтому выбрать подходящий не составит труда. После покупки вам нужно будет только собрать комод самому или же воспользоваться услугами мастера.

Если вы решили обойтись без помощи профессионала, тогда информация в этой статье сможет помочь вам собрать комод своими руками.

Инструменты

Чтобы собрать комод вам потребуется минимум инструментов, которые есть практически в каждом доме.А именно:

• шуруповерт, чтобы закручивать болты или саморезы, также для этого может подойти обычная отвертка, но только с ней вы потратите больше времени на сборку;
• молоток, с его помощью нужно будет прибить заднюю крышку комода;
• рулетка, без нее сложно будет собрать ровный комод;
• шило, с его помощью можно сделать надколы, куда будут вставляться саморезы.

Как собрать комод

Перед сборкой проверьте, на месте ли все нужные детали, так как иногда встречаются неполные комплектации, тогда вам нужно будет обратиться в магазин и потребовать нужную фурнитуру, которой не хватает в комплекте.

Итак, если все в порядке, то можно начинать:

Прочитайте инструкцию, которая прилагается к комоду. Обычно инструкции к комодам имеют большие сходства

Поэтому не важно, какую модель вы будете собирать. Если же у вас инструкции нет, то воспользуйтесь советами, которые даны ниже.
Сборку комода нужно начинать с изготовления каркаса

Сначала скрепите железными уголками вместе нижнюю крышку, боковые стенки и горизонтальные связи. Закручивать шурупы лучше всего с помощью шуруповерта.
Далее займитесь сборкой ящиков. Это совсем не сложно: скрепите боковые, заднюю и переднюю стенки. Ручки и остальные декоративные элементы крепятся в самом конце и на этом этапе их не нужно трогать. Прибейте маленькими гвоздями дно к ящичкам. Следите за тем, чтобы ящики выдвигались без усилия, но и не были слишком расхлябанными.
Просверлите отверстия в горизонтальных связях, чтобы прикрепить крышку комода. Используйте для этого саморезы 4х30.
Готовые ящички разместите в каркасе комода. Измерьте рулеткой высоту комода и наметьте места, где должны находиться ящики. Делайте крепления с помощью саморезов, вкручивая их шуруповертом.
После чего прибейте сзади комода стенку, для этого чаще всего используется двп, но наиболее подходящий вариант — это фанера или дсп. Закрепить крышку надежней всего будет с помощью саморезов, а не гвоздей.
Когда комод будет готов, прикрепите к ящикам ручки и декоративные элементы. Протрите его влажной тряпочкой или натрите полиролью со всех сторон.

Важно

• Старайтесь закручивать саморезы так, чтобы все детали между собой были хорошо скреплены и мебель в дальнейшем не шаталась.
• Соблюдайте во всем четкость и смотрите, чтобы все детали были параллельны друг другу и симметричны. Если допустить маленькую погрешность хотя бы в одном месте, то уже весь комод будет выглядеть неровным.

Для того чтобы узнать информацию на тему мебели и все, что с ней может быть связано, обратитесь к разделу Мебель .

Нужно запомнить несложный алгоритм, и им всегда пользоваться

А он таков:

1. Сначала определяемся, одинаковые ли у нас будут на тумбе фасады, или нет.
2. Затем определяемся с зазорами между ними.
3. Определяемся с их размерами.
4. Дальше определяемся с тем, как ящик будет крепиться к фасаду (имеются в виду его положение).
5. Ну а теперь, можно и «разметку» сделать.

Начнем:

Пусть на нашей тумбе будет четыре фасада, и пусть они не будут одинаковы. Первые три – поменьше, а нижний – большой.

Дальше, если это у нас кухонный элемент, значит, сверху будет столешница, а раз так, то верхний зазор между верхним фасадом и столешницей дадим 4 миллиметра. Остальные зазоры между фасадами пусть будут по 2 миллиметра.

Нижний фронт будет «заподлицо» с нижним горизонтом (здесь зазор можно давать, можно не давать).

Вот на этом этапе можно первые три фронта спроектировать из «стандартного ряда».

Это означает, что если вы будете их заказывать, то их вам сделают по минимальной цене, без наценки на нестандартные размеры. В данном случае, их высота будет равна по 140 миллиметров.

Стандартный ряд большинстве случаев таков:

140 – 283 – 110 (мм).

Конечно, их ширина тоже должна соответствовать стандартам, но сейчас не об этом…

Теперь рассчитаем высоту нижнего (большего фасада).

Общий зазор у нас равен:

4+2+2+2=10 (миллиметров).

Общая высота тумбы равна 718 миллиметров.

Общий размер трех верхних фронтов равен:

140+140+140=420 (миллиметров).

Отнимем от высоты тумбы общий размер трех фасадов и общий зазор, и получим размер нижнего фронта:

718-420-10=288 (миллиметров).

Ящики пусть у нас будут высотой по 100 миллиметров.

Пусть первые три ящика крепятся к фасаду по общей (центральной) оси, то есть, по центру.

Таким образом, размер от них до крайней грани фасада вверх и вниз будет равен по 20 миллиметров (140-100=40 (мм), 40/2=20 (мм)).

Этого размера (20 мм) хватит на то, чтобы верхний ящик не касался верхней корпусной планки.

Теперь нам нужно знать два размера: от верхней грани фронта до центральной оси, и от центральной оси до нижней его грани.

Почему везде мы привязываемся к центральной оси?

Потому, что для удобства, мы будем крепить направляющие именно по центру выдвижного элемента (стоит сказать, что роликовые направляющие крепятся по другому, но в этом посте мы их рассматривать не будем, ввиду их редкого использования в производстве «авторской» мебели).

Итак, эти два размера в нашем случае одинаковы, и равны 70 миллиметрам.

Теперь определимся, как будет крепиться нижний ящик к фасаду.

Здесь главное – дать зазор снизу, чтобы его хватало на перекрытие нижнего горизонта, и еще оставался зазор между ящиком и тем же нижним горизонтом (для нормальной его работы).

Дадим этот зазор в 25 миллиметров.

Значит, если считать снизу, размер от крайней грани фасада до центральной оси будет равен:

25+4+50=79 (мм), где 25 – наш зазор, 4 – толщина ДВП, или толщина дна ящика, 50 – половина высота ящика.

Ну а раз общая высота нижнего фронта равна 288 миллиметров, тогда расстояние от верхней грани фасада до центральной оси будет равно:

288-79=209 (мм).

Теперь все данные у нас есть, начнем разметку

Размечать будем от верхней грани бока нашего короба.

Итак, верхний зазор равен 4 мм, а расстояние от верхней грани этого фасада до оси – 70 мм. Значит, расстояние до оси первого фасада будет равно:

4+70=74 (мм).

Теперь, к этому размеру прибавим 70 миллиметров (расстояние от первой оси до нижней грани верхнего фронта), затем прибавим 2 миллиметра, и прибавим еще 70 миллиметров, и получим расстояние до оси второго элемента:

74+70+2+70=216 (мм).

По этой аналогии рассчитывается положение всех осей.

Ну что, сложно? Думаю – не очень, главное понять принцип.

На этом я «закругляюсь», и выкладываю для примера видео.

На этом все.

До встречи!

Комод своими руками порядок работы

В соответствии с чертежом изделия был составлен список всех деталей. Начинается работа, как всегда, с раскроя материала.

Мебельный щит распилил дисковой пилой по направляющей сначала вдоль, а затем — поперёк. Чтобы не было сколов на выходе диска, подложил под пилу кусок фанеры. Затем кромки простругал рубанком, а фаски снял фрезером.

Столешница имеет закруглённые углы. В качестве шаблона для разметки подошла крышка от 5-литровой бутылки.

После разметки лобзиком отпилил лишнее с припуском, а окончательно форму довёл ленточной шлифмашинкой.

У боковых стоек фрезером выбрал четверть под заднюю стенку.

После этого осталось зашлифовать поверхности деталей и покрыть их лаком.

Комод из лдсп чертежи. Как самому сделать комод: пошаговая инструкция.

• Подготовка к созданию
• Инструменты и материалы
• Пошаговая инструкция

Комод – это очень удобный и функциональный предмет мебели. Его главным преимуществом является то, что он позволяет хранить множество различных вещей, не занимая при этом много места. Недостаток – высокая стоимость изделий фабричного производства. Не каждый человек имеет возможность выделить деньги на покупку такой мебели. Зато каждый может разобраться в том, как сделать . Данный предмет мебели может иметь разную форму и размер, но технология изготовления остается одинаковой в любом случае.

Подготовка к созданию

Изготовление комода своими руками начинается с его проектирования. Прежде чем делать расчет, определяться с подходящим размером столешницы, собирать ящики и т. д., необходимо выбрать место для установки комода. Внимательно осмотрите свою комнату. Изучите устройство плинтусов, посмотрите, есть ли на стене выключатели, розетки и прочее, что необходимо брать во внимание при выборе размеров комода. Важно, чтобы он ничего не закрывал и ничто не мешало им пользоваться.

Рисунок 1. Вариант комода.

Далее нужно выбрать размеры комода. Наиболее удобным считается комод, имеющий ширину в 80-130 см и высоту в 80-85 см. Самый лучший комод – это такой, которым вам было бы удобно пользоваться. Если вы не можете сами придумать, как должен выглядеть ваш комод, посетите ближайший мебельный магазин. Наверняка что-нибудь понравится, и в дальнейшем вы сможете ориентироваться на приглянувшуюся модель.

Чаще всего домашние мастера изготавливают комоды из древесины. Это относительно дешевый и простой в обработке материал. Если никогда ранее вам не приходилось заниматься изготовлением мебели своими руками, остановите свой выбор именно на деревянном комоде.

Далее вам нужно будет создать проект своего самодельного комода. Для этого можно использовать специальные компьютерные программы или же нарисовать его на бумаге. Главная задача на данном этапе сводится к определению того, из каких деталей будет состоять комод. Далее вам нужно будет создать чертеж. Можете взять за основу схему на рис. 1.

Чертеж нужно делать обязательно. Если без проекта еще можно обойтись, то без чертежа работать не получится.

На чертеже нужно изобразить как минимум вид сбоку или сверху и спереди.

Будет лучше, если вы сможете изобразить его и в разрезе. Обязательно укажите размеры каждой детали. Это позволит вам увидеть, как будут стоять все детали, где необходимы отступы и т.д. При составлении чертежа рекомендуется ориентироваться на следующие размеры:

• толщина древесины или плит – 1,6 см;
• расстояние между крайними частями выдвижных ящиков и задней стенкой самодельного комода – не менее 1 см;
• обязательно добавляется зазор в 3 мм к габаритам вкладных фасадов, т. е. по 1 мм на каждый отдельно взятый торец.

Вернуться к оглавлению

Инструменты и материалы

Рисунок 2. Разметка боковины.

На данной странице представлена небольшая подборка чертежей с размерами, по которым можно для вещей.

Зачем вообще нужен комод?

Чтобы высвободить как можно больше места в комнате, сделать ее просторной и аккуратной, вещи в квартире должны всегда находится на своих местах. При этом хочется иметь быстрый и удобный доступ к этим вещам.

Колесом мышки можно прибли

Изготовление комода своими руками – Сделаем мебель сами

Сегодня я расскажу вам как сделать комод своими руками. Подробно и без затей. Заодно, эта статья послужит самоучителем по пользованием кондукторами Черон.

Итак, комод предстоит сделать вот такой. Короб спроектирован с накладным верхним горизонтом и вкладным нижним. Направляющие используются шариковые. Как рассчитать размеры фасадов, я написал в этой статье
Предварительно рассчитав все размеры и заказав раскрой и кромление, а так же получив детали на руки, приступил к присадке и сборке. Начал я с выдвижных ящиков.

Используя кондуктор МК-14 и упоры УС-26 (не обязательно) рассверлил боковые стенки ящиков, ближе к торцам.

В больших ящиках по два отверстия с каждого края, в малых — по одной. С кондуктором МК — 01 я присадил эти же детали в торец. После этого разметил положение направляющих на этих же деталях. На узких провел линию параллельную нижней грани с помощью кондуктора.На широких использовал в качестве линейки направляющую от купе Версаль.Завернув конфирмат, получил вот такой результат. Более простой пример конфирматоной стяжки без применения кондукторов я привет в этой статье.По этому же принципу собрал остальные ящики и составил их горкой. Кстати, работал я, когда в гараже не было света. Очень пригодился недавно приобретенный аккумуляторный инструмент: шуруповерты Bosch GSR 180-Li и Bosch GSR 1800-Li — отличные машинки с взаимозаменяемым 18 Вольтовым аккумулятором (в наличии оказалось аж 4 штуки), что позволяет работать целый день без остановки.

Так как я решил слегка сэкономить, дно для ящиков я вырезал самостоятельно из остатков от предыдущих проектов. Для этого я использовал канцелярский нож и линейкуПеред фиксацей дна проверяем каждый ящик рулеткой. Их диагонали должны быть равными.После этого саморезами крепим их к стенкам ящиков.Следующий шаг — фиксация направляющих. Они должны быть выровнены по переднему краю ящика.В итоге данного этапа у нас должно получиться нечто подобное.

Переходим к сборке самого комода. Нижняя направляющая присаживается следующим образом: струбцинами крепим стянутые вместе горизонты к цоколю, который, соответственно, выровнен по нижнему краю. Посредством МК-01 засверливаем пару отверстий. Заглубляем их сверлом на 7 (или конфирматным). В нижнем горизонте сверлим сосные 5 мм-е отверстия.В тех же стойках, используя МК-14 рассверлил отверстия под царги (сверху вдоль задней стенки). Отступаем по 50 мм
Используя коротыш МК-10 (то же, что и МК-01, но укороченный) сверлим отверстия в торцах царг — те же 50 мм.Средний горизонт размечаем следующим образом: берем перегородку между верхними ящичками, фиксируем ее в качестве упора, предварительно выровняв по краям, с помощью МК-01 сверлим пару отверстий.На следующей фотографии я показал, как присаживал ножки. Принцип тот же.Результат.Теперь царга в ней сверлим отверстия по нижнему краю для фиксации среднего горизонта. Естественно, в самом горизонте сверлятся сосные отверстия.Теперь переходим к самому интересному — присадке направляющих. С недавнего времени я перестал использовать для этого угольники, уж очень точность у них страдает и перешел на разметку рулеткой.Приложил к стойке фасады и отметил их границы. Затем приложил в данных пределах выдвижные ящики с установленными направляющими и сделал метки напротив этих направляек.
Округляем их до целых значений и записываем на бумажку.

Ставим эти отметки и вдоль задней стенки детали. После чего соединяем данные точки линиями. Такой способ страхует от перекосов обязательно сопровождающих использование угольников.Укладываем обе стойки друг к другу и переносим линии на вторую деталь.Затем откладываем на каждой линии соответствующей направляйкам 37 мм (я использую для этого кондуктор Blum, очень удобно, хотя вот тут столярный угольник играет совсем неплохо). Точку накалываем шилом или засверливаем тонким сверлом.Фиксируем направляющие на разметочных линиях (они должны быть заглублены относительно переднего края стойки на 2 мм).Вот тут я немного облажался. Паз надо было фрезеровать ДО крепления направляющих. Потому что пылища забивает направляющие, нарушая их работу (чтобы хоть как то оградить их я положил «палку» кондуктора). Но все-равно лучше соблюдать последовательность. Кроме этого паз фрезеруется и в кромке каждой из царг.Электролобзиком (Тоже Bosch) срезаем уголок для плинтуса.Вырезал заднюю стенку из ДВПО.
Приступаем к сборке. К нижнему горизонту крепим цоколь. Собираем боковые стенки, с нижним и средним горизонтами верхней царгой.
В паз заводится задняя стенка, после чего подпер ее нижней царгой. Срезы под плинтус я заклеил меламиновой кромкой.Теперь переходим к креплению верхней крышки. Учитывая, что делать я это решил на минификсах, разметка вызвала у меня некоторые сложности.

Учитывая, что верхняя крышка оклеена 2 мм кромкой, то это повлияет на присадку. Под упор МК-01 подкладывается кусок 2 мм кромки. Сверлим пару отверстий (75 и 300 мм). Так же по паре отверстий сверлим и в поперечных деталях (стойках и промежутках между ящиками), причем кромка под упор ставится сзади.Расширяем отверстия 7 мм-ым сверлом.В дальнейшем я взял кондуктор для эксцентриков МК-09. Сверло 7 мм ставим в отверстие кондуктора и засверливаем отверстие под эксцентрикЗатем, взяв из набора с AliExpress фрезу 25 мм, засверлил не сквозные отверстия под эксцентрики.Подложив под направляйки кондуктор (можно и обрезок ЛДСП), закрепил направляющие.Переходим к присадке самой крышки. Отталкиваясь от задней стенки и не закрывая кромку, сверлим аналогичные предыдущим отверстия. Сначала чуть намечаем.Затем, сменив сверло на сверло с ограничителем, засверливаем отверстия под штоки эксцентриков.Отверткой вкручиваем эти эксцентрики.Загоняем штоки в отверстияНабиваем крышку и затягиваем эксцентрики.Ставим ящики на направляющие.Сверлим во фронтальных стенках отверстия, кстати, их необходимо сверлить с учетом фрезеровки на фасадах, чтобы впоследствии не получить сквозное отверстие в фасаде.Присаживаем мебельные ручки, опять таки используя немного доработанный кондуктор.Чтобы выступающие шляпки не помешали, заглубил отверстия фрезой Форстнера и подрезал винты на 2 мм.Точно так же размечаем и сверлим ручки на больших фасадах.Наклеиваем на передние фронты кусочки вспененного двустороннего скотча.Удаляем защитную пленку, выравниваем фасады по очереди, временно прижимаем их струбцинами и крепим изнутри саморезами.В результате получается вот такой классический комод.Если есть какие то вопросы, не стесняйтесь спрашивайте в комментах!

Комод своими руками: пошаговая инструкция от мастеров

Содержание:

Вот женщина… Она идёт домой, стремится к семейному очагу в расчёте на тихий вечер и простые жизненные радости. Но первое, что она видит при входе в квартиру – обронённый посередь коридора носок. Быть может этот носок даже чистый, неважно – вся женская натура уже забурлила и грозит мирному населению катаклизмами. Из шкафа постоянно высыпаются мелкие вещи, а муж даже не чешется! И супруг, получив порцию приоритетных задач, задумывается: Как же сделать комод своими руками?

Сегодня мы расскажем, как сделать такой комод

Не так всё страшно, как кажется на первый взгляд. Распилить лист ЛДСП, размером 2440х1830х16 в домашних условиях у вас не выйдет, как ни старайся, но с этой проблемой могут помочь специально обученные профессионалы. Деталировку мы приведём ниже, а профессионалы водятся прямо в строительных супермаркетах, где вы покупаете ДСП.

Другие специалисты, работающие в магазинах по продаже мебельной фурнитуры, помогут перевести непонятные термины, если такие встретятся вам в настоящей инструкции.

Деталировка комода

Как вы видите, для данного конкретного комода предусмотрены ножки, поэтому размеры приведены для конструкции с накладным дном.

Основные учитываемые параметры:

• Толщина ДСП = 16 мм,
• кромка меламиновая, с клеевым слоем, толщиной 0,5 мм.

Все размеры в миллиметрах.

• 800х500 – верх комода.
• 816х475 – 2 шт., боковины комода.
• 800х475 – дно.
• 797х205 – фасады ящиков.
• 768х80 – верхние стяжные планки.
• 160х450 – 8 шт., боковины ящиков.
• 160х709 – 8 шт., передние и задние стенки ящиков.
• 418х80 – 4 шт., стяжные планки ящиков.

Заднюю стенку комода и дно ящиков разумно делать из ДВП (иначе – оргалит). Вот размеры требуемых здесь деталей из ДВП:

• 828х795 – задняя стенка комода.
• 738х447 – дно ящиков, 4 шт.

Пока вам выпиливают нужные детали, имеет смысл озаботиться наличием инструмента и покупкой фурнитуры. Деревянный город Кижи построили без единого гвоздя, имея лишь пилы и топоры, но таких мастеров нынче не сыскать. Поэтому идём в специализированный магазин и покупаем…

Покупаем следующую фурнитуру

Раздумывая, как сделать комод своими руками, мы остановились на типе направляющих, которые не допускают отступления от шаблонной разметки – для точности и простоты описания.

• Направляющие для ящиков «роликовые» – 4 комплекта, длиной 450 мм. Следует помнить, что в комплект входят левые и правые полозья. Они НЕ взаимозаменяемы.
• Конфирматы 5х70 (просто скажите это продавцу), упаковка 100 штук.
• Саморезы 4х16 – упаковка 100 шт.
• Саморезы 4х30 – -»-.
• Кромка меламин, с клеевой основой. По периметру деталей, с запасом.
• Ножки декоративные. Они есть в разном исполнении, выбор за вами, 6 штук.
• Ручки для ящиков, 8 штук. На приложенном рисунке их четыре, но, как показывает практика, для удобства эксплуатации лучше ставить по две штуки на ящик.

Теперь, когда необходимые запчасти уже куплены, проверяем наличие инструмента. Изготовление комода – процесс несложный, но одним топором, как говорилось выше, тут не справиться.

Находим такие инструменты

• Дрель-шуруповёрт, с самозажимным патроном под диаметр минимум 10 мм.
• Свёрла 5 и 8 мм по дереву.
• Набор бит, с обязательным наличием биты-шестигранника под конфирматы.
• Прямой угол, воплощенный в строительный инструмент с мерной линейкой.
• Рулетка.
• Карандаш.
• Утюг, нагретый на 3/4 мощности.
• Тупой нож, мелкая наждачная бумага, сухая тряпка.
• Ассистент с пылесосом.

Если решение сделать комод своими руками не последний поступок в вашей жизни, рекомендуем покупать качественный инструмент. Тупых ножей и ассистентов много, а сломавшееся в теле детали сверло или сорванная бита могут серьезно повлиять на ваш энтузиазм и качество мебели.

Подготовка к сборке комода

Детали необходимо оклеить. Для этого к торцу детали приложите кромку основой вниз и прогладьте горячим утюгом. Несколько раз с усилием проведите сверху сухой тряпкой, чтобы добиться надёжного склеивания. Торчащие края кромки удалите тупым ножом и зашлифуйте грани наждачной бумагой. Аккуратнее с ламинатом – старайтесь его не поцарапать.

Отверстия под конфирматы засверливаются:

• В плоскость – сверлом 8 мм насквозь,
• в торец – сверлом 5 мм на глубину от 60 мм.

Отверстия под конфирматы

Перед тем, как собрать тумбу, «тело» комода, необходимо разметить и прикрепить направляющие под ящики. На картинке приведены размеры, но если вы задумаете изменить высоту вашего комода или количество ящиков в нём, полезно узнать простую формулу расчета их разметки. Это несложно:

(Высота фасада) + (припуск примерно 3 мм на каждый ящик) – 25 мм = линия центра крепежей полозьев, считая сверху.

Разметка под направляющие

Если фасады разной высоты – нужно складывать размеры, не забывая прибавлять припуск на каждый фасад.

Нижние направляющие всегда размечаются снизу, как показано на картинке.

Сборка комода

Короб комода собирается так, как показано рисунке. Верхняя крышка крепится саморезами 4х30 снизу, сквозь отверстия в стяжных планках. Вымеряем прямой угол в получившейся коробке и прикручиваем либо пробиваем заднюю стенку из оргалита.

Сборка короба комода

Примечание: Строгая геометрия важна везде и всегда, иначе ваша мебель будет инвалидом от рождения. Прямые углы «на глазок» неприемлемы в принципе.

Ящики собираем, учитывая, что оргалит дна ни в коем случае не должен выступать в лицевой стороне – туда мы прикрепим фасады точно так же, как верхнюю крышку самого комода: саморезами 4х30 изнутри, сквозь переднюю стенку ящика.

Сборка ящиков комода

Ножки крепим как нам больше нравится – никаких строгих размеров выдерживать не надо, если вы не педант. Ручки, соответственно, тоже – главное соблюсти симметрию.

Фактически, мы уже ответили на вопрос «Как самому сделать комод?», но есть некоторые нюансы:

• Первый из них: Мы привели в пример роликовые направляющие, чтобы чётко конкретизировать разметку под ящики на боковинах комода. На самом деле сейчас продаются направляющие «полного выката», которые не нуждаются в столь строгих инструкциях. Ограничений по высоте крепления у них нет, но начинающему мастеру будет непросто такие полозья закрепить из-за чисто технических сложностей, которые решаются лишь на практике.
• Второй: Будьте очень внимательны к так называемым «мелочам». Ничтожная, на первый взгляд, помарка приведёт к тому, что ящики комода будут ездить «как попало». Ошибка в миллиметр по совокупности погрешностей выльется в уродство.
• Третье: При клейке кромки и сверловке не стесняйтесь «потренироваться на заднем дворе», то бишь на обрезках – сэкономите деньги.

В принципе всё… Можете раскладывать носки по ящикам, удачи.

Пеленальный столик-комод своими руками (фото + чертежи) | Своими руками

Тщательно продуманная конструкция позволяет аккуратно хранить в одном месте все необходимое для малыша. Когда малыш подрастет, попросите его выбрать ручки для ящиков, соответствующие его привычкам и фантазиям.

ОБЗОР ПРОЕКТА

Габаритные размеры, мм: 1302x559x1016 (ширина x глубина x высота).

Ручки-пуговицы, похожие на игрушки, вносят в дизайн веселые акценты.

Три ящика и открытая регулируемая полка для хранения пеленок, салфеток, пеленок и других аксессуаров.

Переодевать малышку будет удобно благодаря вместительному чехлу размером 521 × 1302 мм.

Сделать чемодан для пеленального столика-комода

1. Просверлите верхнюю и нижнюю панели A, боковые стенки и перегородку B указанных размеров. Затем в перегородке и правой стене просверлите отверстия под держатели полок (рис. 1). (В качестве шаблона для сверления можно использовать полосу 6-миллиметрового перфорированного ДВП.) Сделайте пазы и пазы в верхней и нижней панелях. Для фиксации крышки крышки V проделайте в верхней панели монтажные отверстия и загните их снизу, а также сформируйте монтажные прорези (рис. 1 и 1а).

2. Приклейте и закрепите детали корпуса (рис. 1) и проверьте прямоугольность сборки. Затем просверлите отверстия для шурупов в верхней и нижней панелях A в боковых стенках и перегородке B. Вверните шурупы. Теперь измерьте внешние размеры корпуса, вырежьте заднюю стенку C и отложите в сторону.

---

Смотрите также: Красивая колыбель из дерева своими руками — фото и чертежи

---

Добавить ножки и детали отделки

1. Для деталей D, E, F, J, K и T вырежьте заготовку размером 185 × 1200 мм и вырежьте ее до толщины 19 мм фанеры, из которой изготовлены части корпуса A и B. Затем на фрезерном столе сделайте для передней и боковых нижних накладок D, J закругление радиусом 6 мм (рис. 2а) по обоим краям заготовки.

Выпилите деталь D указанной ширины с одной кромки, а деталь J — с другой.Снова фрезеруйте закругления по той же кромке на остальной части заготовки и отпилите полосу указанной ширины для полосы стеллажа T. Отложите заготовки профиля для деталей J и T в сторону. Измерьте расстояние между боковыми стенками B и подпилите нижнюю переднюю обшивку D до окончательной длины. Приклейте его к нижней панели А, совместив верх и низ.

2. Для вертикальной передней планки E зачешите 3 миллиметра скругления вдоль одного края заготовки (рис. 2a). Затем отрежьте полосу заданной ширины, измерьте расстояние от нижней передней крышки D до низа верхней панели A и разрежьте вертикальную полосу по длине.Приклейте его к перегородке Б, совместив с боковыми поверхностями.

3. Чтобы сделать верхние накладки F, K, зацепите 6-миллиметровые галтели вдоль обоих краев заготовки (рис. 2а) и отпилите полосы заданной ширины. Отложите заготовку для боковых пластин K. Измерьте расстояние между боковыми стенками B и отрежьте переднюю крышку F по длине. Приклейте деталь к верхней панели А заподлицо с верхом.

4. Склейте заготовки передних лап G и доведите до заданных размеров.Затем вырежьте задние ножки H с накладками I и приклейте их (рисунок 2), выравнивая края и нижние концы. Отметьте перетяжки на внутренних краях ножек (рисунок 2), разрежьте их ленточной пилой и гладко отшлифуйте.

5. Отрежьте ножки G, H / I по краям и по нижним концам с 3-миллиметровым закруглением (рис. 2в).

6. Приклейте передние ножки G к корпусу и закрепите струбцинами (фото А), плотно прижав накладки D, F и совместив верхние концы с верхней панелью A.

7. Возьмите заготовки профиля для боковых пластин J и K, обрежьте детали каждой пары до окончательной длины, приклейте их на место напротив передних ножек G и зафиксируйте, совместив с корпусом сверху и снизу (Рисунок 2). . Простой способ обеспечить точное выравнивание описан в «Совете Мастера».

8 Приклейте задние ножки H / I к боковым стенкам B и закрепите их зажимами (фото B). В этом случае верхняя часть подкладки должна упираться в нижнюю часть корпуса, а верхние концы ножек H должны совпадать с верхом корпуса.Задние ножки выступают на 6 мм за края боковых стенок, скрывая края задней стенки C.

Изготовить ящики для пеленального столика

1. Из 12-миллиметрового материала вырежьте переднюю, боковую и заднюю стенки L, M, N до заданных размеров. Установив пильный диск толщиной 6 мм, прорежьте швы по торцам передних стенок и паз на передних концах боковых стенок (рисунок 3 и сзади). Затем сделайте дюбеля в передней и боковых стенках, чтобы вставить нижнюю часть О.Теперь установите 12-миллиметровый паз и вырежьте пазы для задних стенок параллельно задним концам боковых стенок. Заметка. Перед тем, как разрезать переднюю и заднюю стенки L, N, измерьте ширину проема для ящиков. С учетом зазоров для установки направляющих этот размер должен быть равен 762 мм. При необходимости измените длину деталей.

2. Окончательно отшлифуйте детали L, M и N. Склейте стенки ящиков, собирая их на плоский стол, и закрепите зажимами.Убедитесь, что сборка прямоугольная и нет перекосов.

3. Выпилить по низу 6-миллиметровой фанеры О и окончательно отшлифовать. Вставьте их в дюбели ящиков и прикрепите саморезами к задним стенкам N (рисунок 3).

4. Из 19-миллиметровой фанеры вырежьте фальшпанель заданного размера P, обратив внимание на то, что «Схема резки» показывает вертикальное направление волокон на каждой из этих частей. Наконец, отполируйте фальшпанели.

5. Для облицовки длинных и коротких кромок Q, R подготовьте 4 восьми стойки размером 13x24x800 мм. Затем из двух реек вырежьте шесть отрезков длиной 254 мм для коротких накладок.

6. Сделайте скосы на конце одной длинной йодной короткой крышки Q, R для каждой фальшпа-Нелли R. Прижмите каждую пару накладок к фальшпанели и убедитесь, что скосы надежно соединены с углом. После нанесения меток под другими углами снимите накладки и обрежьте скосы. Установите каждую пару накладок на место, отметьте длину частей другой пары и отрежьте скосы.Отметьте каждый комплект накладок в соответствии с фальшпанелями, а также пронумеруйте порядок, в котором они были установлены на место.

7. Приклейте длинные и короткие накладки Q, R к фальшпанелям P, закрепив зажимами. Убедитесь, что все детали выровнены с обратной стороны (Рисунок 3b). Наконец, отшлифуйте кромочные планки.

Установка ящиков в кузов

1. В проеме шкафа приклейте полоски малярной ленты вертикально вдоль переднего края перегородки и боковой стенки B.Проведите вертикальную линию по скотчу, отступив на 3 мм от передней кромки фанерных деталей. Затем отметьте центральные линии направляющих ящиков (Рисунок 4).

2. Измерьте ширину корпуса скользящих рельсов и уменьшите на половину этой ширины расстояние, указанное для центральной линии верхних рельсов. Вырежьте из обрезков пару проставок того размера, который вы получили.

3. Расположите распорки у боковой стенки B, закрепите их вертикально с помощью небольших кусочков двустороннего скотча.Прикрепите скользящую направляющую (фото C) и повторите операцию, чтобы установить вторую направляющую для верхнего ящика на перегородке B.

4. Таким же образом рассчитайте длину распорок для установки направляющих средней коробки. Прикрепите вторую пару направляющих саморезами. Теперь снова укоротите проставки для крепления нижних направляющих.

5. Измерив ширину коробчатой ​​части направляющих, уменьшите на половину этой ширины расстояние до центральной линии, показанной на рис. 3. Просверлите пару проставок, соответствующих полученному размеру.Совместите распорки с нижними краями боковых стенок М, поместите на них детали ящиков с отступом 3 мм от переднего торца каждой стенки, просверлите отверстия и закрепите детали шурупами. Таким же образом прикрепите направляющие к двум другим ящикам и вставьте ящики в корпус.

6. Чтобы выровнять фальшпанели P / Q / R, вырежьте 3-миллиметровый распорный материал длиной около 50 мм. Затем приклейте полоски двустороннего скотча по краям передних стенок L.Прикрепите фальшпанель к передней стенке нижнего ящика (фото D).

7. Просверлите в фальшпанели P и в передней стенке L сквозные отверстия для крепления ручек (рис. 3). Быстрый способ обеспечить такое же расположение этих отверстий описан в «Совете Мастера».

8. Прикрепите среднюю фальшпанель к передней стенке среднего ящика, выровняв также нижние и боковые зазоры с подпорками и просверлив отверстия для крепления ручек. Затем таким же образом добавьте верхнюю фальшпанель и просверлите отверстия.

9 Осторожно вытащите каждую коробку, установите ручки, чтобы соединить фальшпанель с передней стенкой. Затем снимите коробки с кузова, просверлите отверстия в передних стенках L и закрепите фальшпанели винтами (рисунок 3).

Добавить пару полок

1. Распилите полки S, разметив их в соответствии с направлением волокон, указанным в «Схеме резки». Возьмите изготовленную ранее заготовку для накладки Т и отпилите две части, соответствующие длине полочек.Приклейте вагонку к полочкам и закрепите, аккуратно совместив верх и низ.

2. Просверлите U-образные упоры и приклейте их снизу к полкам, совместив их с задним краем (Рисунок 4). Заметка. U-образные упоры предотвращают падение полок из-за сдвига, если ребенок попытается их потянуть.

Сделайте крышку и задний край пеленального шкафа

1. Из кленовых досок приклейте заглушку экрана для крышки V с припусками на ширину и длину. После тщательного высыхания протрите экран до окончательных размеров и отшлифуйте 12-миллиметровое закругление по передней и боковой кромкам с верхней стороны крышки.Затем сделайте 3-миллиметровое закругление по тем же краям (рисунок 4) и окончательно отшлифуйте крышку.

2. Чтобы сделать форму для приклеивания верхней планки W, выпилите три полосы размером 19 × 146 мм из ДСП 1328 мм. Отметьте центр и крайние точки дуги на одной из планок (рис. 5), начертите плавную дугу, разрежьте ее ленточной пилой и отшлифуйте по форме. Используя эту деталь в качестве шаблона, перенесите контур дуги на две другие планки и выпилите ленточной пилой, оставив припуск около 3 мм за пределами линии.Скрепляя эти полосы по одной с первой частью шаблона, выровняйте концы и прямые края, а затем с помощью копировальной фрезы удалите припуск, чтобы контуры обеих частей совпали.

Наконец, закрепите все три планки винтами, чтобы получить форму шаблона. Отметьте центр, конечные линии для детали X и линию отреза для детали W. Примечание. Из-за особенностей расположения волокон жесткость деревянного бруса, который вы используете в качестве гибкого узора, может быть неравномерной, и в результате дуга получится асимметричной.Нарисуйте дугу, переверните гибкую кривую, чтобы проверить симметрию.

H. Для верхнего бруса W распустить кленовую доску и обработать на термоусадочном станке три полосы размером 6x57x1350 мм. Отметьте центры на краях полосок, нанесите клей, уложите полосы на шаблон и зафиксируйте (фото F). Не снимайте зажимы в течение 12 часов.

4. Снимите верхнюю планку W с формы и переместите центральную метку от края к нижней стороне. Соскребите сухой клей и аккуратно прикусите один край.Затем доведите планку до окончательной ширины, используя утяжелитель. Опять же разместите деталь на шаблоне-шаблоне, выровняв ее по центру. Перенесите отметки кромок с формы на брусок, снимите деталь и отрежьте до окончательной длины.

5. Отметьте 12-миллиметровые галтели сверху и 3-миллиметровые галтели снизу (рис. 4) на концах верхней планки. Положив деталь на край, сформируйте шлифовальным кругом галтели. Затем, установив на фрезерном столе фрезу для 12-миллиметровых прокруток, обработайте верхние кромки, поместив деталь с кромками на фрезерный стол.После этого установите еще одну фрезу и сделайте 3-х миллиметровые скругления по нижним краям. Наконец отполируйте верхнюю планку.

6. Вырежьте из 19-миллиметровой фанеры задний край буквы X по заданным размерам. Прижмите его к форме шаблона между соответствующими отметками и выровняйте снизу. Перенесите дугу-метку с шаблона на край и разрежьте ленточной пилой, оставив небольшой припуск. Обработайте дугу на шаблоне копировальной фрезой (фото G) и окончательно отшлифуйте кромку.

7. Склейте заготовку для Y-образных столбов из двух кусков кленовой доски размером 19х38х206 мм, аккуратно совместив их торцы и края. Когда клей высохнет, разрежьте заготовку на две части длиной 102 мм и наметьте на них скосы (фото H). Измерьте угол скосов, чтобы в дальнейшем концы скругления Z выпилили под таким же углом. В нашем случае угол скоса равен 8 °. После выполнения скосов фрезерованием кромок круглых прутков радиусом 3 мм (рис.4а).

8. Приклейте стойки Y к концам задней кромки X, совместив нижнюю и заднюю части. Затем приклейте верхнюю планку W на место, выровняв ее точно по центру стыка X / Y, и закрепите.

9. Для галтели Z вырежьте и заточите планку из клена 13x25x1270 мм. Вырежьте по одному краю галтель радиусом 10 мм. Затем отрежьте от этого края полосу шириной 13 мм. Отметьте и отрежьте один скос на одном конце скоса под тем же углом, что и на Y-образных стойках. Теперь прижмите стойку на место и зафиксируйте вдоль верхней планки (фото I).Отметьте длину детали на пересечении с другой стойкой (фото J). Прошейте второй скос, придав фалям окончательную длину. (Скосы на концах должны быть симметричными.) Наконец, отшлифуйте деталь, приклейте и закрепите.

Отделка и сборка пеленального стола своими руками

1. Вывернув винты и винты крепления ручек, отделите фальшпанели P / Q / R от коробок L / M / N / 0. Пометьте каждую фальшпанель и ящик для последующей сборки.Удалите все оборудование. Внимательно осмотрите все детали и дополнительно отполируйте все места, где это необходимо. Нанесите бесцветное покрытие. (Трижды наносили полуфабрикат полиуретановый лак с промежуточной шлифовкой наждачной бумагой № 220.)

2. Поместите собранное заднее крыло W / X / Y / Z на крышку V, выровняйте по задней кромке по центру и зафиксируйте. Просверлите направляющие отверстия в крышке в стойки (Рисунок 4) и закрутите винты.

3. Установите крышку V по центру корпуса.Задний край крышки должен быть на одном уровне с задними краями задних ножек. Через отверстия и центры пазов верхней панели A просверлите направляющие отверстия в крышке. Прикрепите крышку к корпусу, вкрутив винты с потайной головкой в ​​отверстия с зенковкой и винты с полукруглой головкой и шайбой в прорези (рис. 4).

4. Прикрепите заднюю стенку C к корпусу, просверлите в ней направляющие отверстия в кромках частей корпуса A, B и закрутите винты (рис. 1). Снова прикрепите фальшпанели к ящикам и установите направляющие.Вставьте ящики в корпус. Добавьте держатели для полок и полки. Пеленальный столик перенесите в детскую, поставьте рядом с детской кроваткой, наполните всем необходимым и дайте подождать своего часа.

СОВЕТ МАСТЕРА №1

Сокращение времени из обрезков поможет ускорить работу

Оригинальная вешалка своими руками — чертежи и ход производства | Своими руками

Три массивные перекладины и небольшой ящик дадут достаточно места для развешивания и складывания вещей.Четыре перекладины закреплены двумя половинами необрезной доски, у которых одна сторона покрыта корой и слегка сужается.

Будьте осторожны, чтобы удалить отдельные кусочки коры, чтобы ваша одежда не испачкалась.

Специальная обработка поверхности обеих половинок доски не требуется, так как необходимо сохранить деревенский стиль. Только спили следует тщательно обработать шлифовальной бумагой для удаления заусенцев и сколов.

---

Читайте также: Тумба-вешалка в прихожую своими руками

---

Вам понадобится

Пиломатериалы: 1 доска необрезная толщиной 30 мм, шириной в среднем 30 см, длиной 200 см • 1 круглая сосна, диаметр 35 мм, длина 240 см • Доска МДФ, 19 мм: 2 шт. 10 х 50 см, 2 штуки 10 x 26 см, 1 штука 26 x 46,2 см

Инструменты: аккумуляторный шуруповерт • пила для чистовой пилы • ручная циркулярная пила • стул • шлифовальный башмак • наждачная бумага (№120) • плотник • линейка • складной метр • карандаш • полиуретановый клей • шурупы (4,0 x 40 мм) • шпатлевка для дерева • акриловый лак (белый) • поддон для лака • валик для лака • кисть

Полка полка

1. Отметьте половину толщины плиты МДФ — 9 мм. правильно просверлить отверстия под шурупы.

2. Проделайте отверстия на расстоянии не менее 3 см от угла пластины, чтобы винты не раскололи пластину.

3. После того, как саморезы будут закручены и утоплены минимум на 2 мм, заделать отверстия шпаклевкой для дерева.Края зашпатлевать.

4. После высыхания коробку отшлифовать и при необходимости снова наполнить. Обрежьте края под углом прибл. 45 °, так лак лучше держится.

Поперечины

Круглые прутья из сосны толщиной 30 мм станут надежными вешалками для одежды. Их можно купить за метры в строительном супермаркете.

1. Распилить прутки для ступенек лестницы пилой для отделки табурета.

2. Все поверхности и, прежде всего, торцы следует тщательно отшлифовать.

3. Покройте коробку и перекладины акриловым лаком на водной основе. В этом случае перекладины можно поворачивать саморезами.

Боковины

Чтобы купить доску необрезную, нужно зайти в магазин пиломатериалов. Обратите внимание на то, чтобы доска была достаточно сухой, без сучков и трещин.

ПРОГРЕСС

1. С обоих концов необрезной доски сначала отметьте середину.

2. Соединив обе точки, вы получите среднюю линию, которая будет отрезком линии.

3. От средней линии 1 отложите расположение отверстий для перекладин. В треугольнике нужно расположить отверстия под прямым углом к ​​средней линии.

4. Сверлом Форстнера диаметром 35 мм просверлите глухие отверстия для ригелей глубиной не менее 15 мм.

5. На нижнем конце доски треугольником нарисуйте линии разреза под углом 15 °, пересекающиеся по линии середины.

6. Дисковой пилой распилить доску по средней линии, нижний конец распилить по наклонным линиям под углом 15 °.

Сборка

С помощью водостойкого клея для дерева и четырех шурупов шесть подготовленных элементов объединим в единое целое. Важно выдержать склеенные детали под прессом до полного высыхания клея.

Прогресс

1. Все разливы следует тщательно отшлифовать, чтобы в дальнейшем не образовывались сколы.

2. Вырежьте под углом 15 ° с помощью небольшой палочки на 20 см выше по доске. Малка совмещена с лезвием пилы.

Сильное соединение

Поскольку обе боковины соединяются только коробкой и тремя поперечинами, именно клеевой шов выполняет важную статическую функцию. Чтобы обеспечить оптимальный контакт между торцами перекладин и дном глухих отверстий, необходимо на время застывания клея поместить стыки под пресс с зажимами.

Зажимы должны располагаться ровно напротив поперечин, чтобы стороны не загибались.Детали следует оставить под давлением не менее 4-6 часов, а лучше всего на ночь.

В качестве альтернативы зажимам также можно использовать натяжные ремни, но в этом случае передача усилия будет не такой высокой, как у зажимов.

---

Читайте также: Вешалка со шкафом под лестницу своими руками

---

Вешалка своими руками — чертеж

---

ВЕШАЛКИ СВОИМИ РУКАМИ — ИДЕИ, ФОТО И ЧЕРТЕЖИ

---

Вешалка-органайзер своими руками

Вешалка своими руками

После уборки в шкафу не остается места для шалей, галстуков и брючных ремней.Вешать эти аксессуары на перекладину для вешалок — не лучший вариант, они постоянно с нее соскальзывают. Поэтому попросила мужа сделать удобный органайзер.

На прямоугольном мебельном щите толщиной 18 мм нарисовала карандашом очертания проемов нужной формы и размера. Муж сначала вырезал органайзер лобзиком. Затем закрепил его струбцинами на верстаке и выпилил круглые участки сверлом с коронкой необходимого диаметра (фото 1).

В разметке продольных срезов просверлил по две дырочки и лобзиком выпилил лишнее (фото 2). Все срезы шлифовали наждачной бумагой и закругляли края.

Вешалка-органайзер расписанная морилкой и покрытая двойным слоем бесцветного лака по дереву. В верхний край изделия ввинчивается крючок-шуруп.

В секции разместила галстуки, шали и пояса (фото 3) и повесила вешалку в шкафу. Он не занимает много места, а необходимые вещи всегда под рукой.

Наталья Титович

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Вешалка с полкой для шланга своими руками Как сделать полезную вешалку для …

Вешалка в казачьем стиле своими руками (Фото + чертеж-схема) Вешалка казачья своими руками в …

Вешалка со шкафом под лестницей своими руками Обустройство пространства под лестницей -…

Удивительной красоты вешалка прованс своими руками КАК СДЕЛАТЬ ВЕШКУ В СТИЛЕ …

Переносная вешалка из пластиковых труб ПВХ своими руками МОБИЛЬНАЯ ВЕШАЛКА СВОИМИ РУКАМИ Одежда, которая …

Устойчивые складные козочки для дома Мастер-класс своими руками — фото и рисунок Складные козочки для мастерской …

Кафельный стол своими руками — декор Старинный столовый декор У многих есть где-то …

---

Подписывайтесь на обновления в наших группах и делитесь.

Как рисовать руки | Drawingforall.нетто

Всем привет! Добро пожаловать на drawingforall.net. Сегодня мы покажем вам , как рисовать руки . Руки рисовать очень сложно, потому что они состоят из множества костей, а сухожилия очень подвижны. В этом уроке мы постараемся как можно больше рассказать вам все подробности в рисовальных руках.

Шаг 1

Сначала нарисуем прямоугольник, чтобы создать основную часть руки. Затем разделите верхнюю линию трапеции на четыре части, чтобы обозначить основание пальцев.

Шаг 2

Далее нам нужно нарисовать пальцы. Чтобы правильно нарисовать пальцы, следует знать, что длина среднего пальца равна длине основной части ладони, которую мы нарисовали на предыдущем шаге.

Шаг 3

Итак, нарисуйте пальцы. А теперь посмотрите на пропорции остальных пальцев, указательный и безымянный пальцы немного короче среднего пальца. Также обратите внимание на суставы пальцев и их расположение.Мы нарисовали три изогнутые линии, чтобы обозначить их расположение.

Шаг 4

Далее нарисуем большой палец. Далее мы начнем рисовать большой палец. Обратите внимание, что большой палец выступает вперед, в отличие от других пальцев. Итак, нарисуйте треугольник, чтобы обозначить основание большого пальца.

Шаг 5

Обратите внимание, что большой палец немного короче и толще остальных пальцев.

Шаг 6

На этом этапе мы добавим некоторые детали.Нарисуйте костяшки пальцев и ногти. Проведите внешнюю линию ладони, идущую от основания мизинца вниз.

Шаг 7

Сотрите направляющие и нарисуйте морщинки и линии на пальцах.

Теперь вы знаете основные принципы рисования рук. Итак, нарисуем руку с противоположной точки зрения.

Сначала рисуем трапецию.

Затем сложите пальцы.

Сотрите линии и добавьте детали.

Как видите, принципы рисования точно такие же. Нарисуем руку сбоку.

Сначала нарисуйте прямоугольник (трапецию сбоку). Затем добавьте пальцы. Сотрите указания и добавьте детали.

Когда вы рисуете руку сбоку, обратите внимание на пальцы. Обратите внимание, что верхушки пальцев плоские, а низы выпуклые.

Раз уж вы научились рисовать руки, давайте начнем учиться рисовать кулаки.

Кулаки вытянуты так же, как и раскрытые руки. Сначала рисуем трапецию.

Затем нарисуйте пальцы и суставы.

Нарисуйте большой палец.

Сотрите указания и добавьте детали.

Используя это руководство по рисованию, вы можете рисовать руки и кулаки в любом положении, которое пожелаете. И главный совет в конце урока — практикуйтесь как можно чаще, только практика может дать вам настоящее мастерство.

Это был урок рисования о , как рисовать руки , и, как вы можете видеть, очень легко рисовать раскрытые руки и кулаки.
