Угловой шкаф своими руками

Сделать угловой шкаф своими руками совсем нетрудно, для этого нужно только иметь хорошее пространственное мышление и уметь обращаться с инструментами. Применение данного предмета мебели может быть разнообразным. Обычно его ставят в прихожую, чтобы сэкономить пространство, но встречается и угловой кухонный шкаф, сделанный своими руками, шкаф для спальни или гостиной.

Изготовление углового шкафа своими руками – мастер-класс

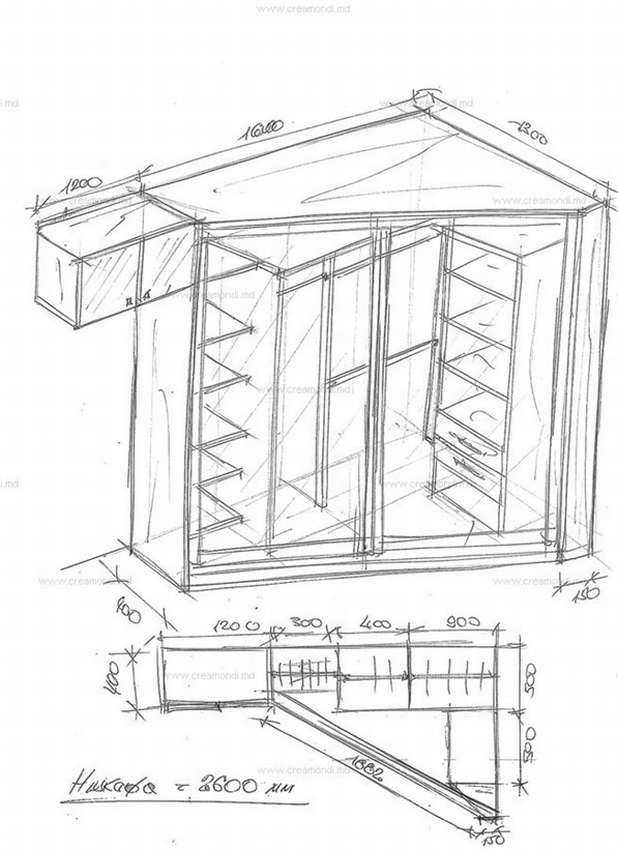

1. Начать работу нужно с создания чертежа. Для этого необходимо знать, в каком именно углу будет стоять шкаф, и снять необходимые мерки. Важно, чтобы шкаф идеально вписался в помещение, поэтому к этому начальному этапу работ стоит подойти очень ответственно. Также для создания чертежа нужно понимать, какого будет наполнение шкафа. Детально прорисовываются все полочки, секции, двери и указываются их размеры. Вот как примерно может выглядеть схема углового шкафа.
2. Второй шаг – выбор материалов. Для встроенного углового шкафа, сделанного своими руками, лучше всего подойдет МДФ или ДСП, толщина которого должна составлять около 15 мм. Также необходимо приобрести зеркала и фурнитуру.
3. Затем, соответственно чертежу и проведенным замерам, нужно распилить плиты.
4. Материалы можно окрасить, если изначальный их цвет вам не по душе.
5. Очень важный этап – процесс сборки шкафа. Ее нужно осуществлять сугубо по чертежу, иначе ничего не выйдет. Или же получится не та мебель, которую вы ожидали увидеть у себя дома. Боковые стенки нужно прикрепить к потолку, полу и стенам с помощью стальных уголков. Обязательно в работе надо использовать уровень во избежание перекоса дверей. Если детали вырезаны хорошо, шкаф собирается очень быстро и легко.

После того, как каркас установлен, можно навесить и закрепить двери.

6. Очень важный этап – внутреннее наполнение шкафа. Это работы по установке стенок между разными секциями, полок, крючков и вешалок. Также можно закрепить зеркало на внутренней части двери, если оно предусмотрено по проекту. Сделать это можно с помощью специальных держателей, либо используя прочную двухстороннюю клейкую ленту.
7. Последний, но не менее важный этап работ – прикрепление фурнитуры. Он очень важен, ведь придаст шкафу законченный и красивый вид. Этот процесс включает в себя крепление ручек, внешних крючков и прочей фурнитуры, которая указана в чертеже.

Угловой шкаф – это очень удобно и практично. Он занимает совсем немного места и идеально подходит для хранения объемных, габаритных вещей. Например, для прихожей лучшего варианта мебели просто не найти. Ведь туда без проблем поместятся все куртки, шубы и пуховики. Да и обуви там найдется место.

Бывают обычные угловые шкафы, занимающие лишь угол. Они очень компактны, но имеют существенный недостаток – для того чтобы открыть дверь вперед, нужно место.

Но можно сделать своими руками и угловой шкаф-купе. Этапы работы, в принципе, не будут очень отличаться от изготовления стандартного углового шкафа. Преимуществом такого варианта будут двери, который не нужно открывать вперед, что, естественно, экономит пространства. Плюс он очень вместителен. Вот как может выглядеть шкаф-купе, сделанный собственноручно.

Не нужно бояться проявлять инициативу в вопросе обустройства своего жилья. Качественную мебель вполне можно сделать своими руками, в таком случае она обойдется дешевле и идеально впишется в нужное место. Угловой шкаф своими руками – это вполне выполнимая, и не такая уж и сложная задача.



Статьи по теме:

Монтаж потолка из ПВХ панелей Потолки из ПВХ панелей пользуются большой популярностью в силу своей универсальности и простоте в установке. В статье мы покажем мастер-класс по монтажу такого потолка.	Кухня из ДСП своими руками Самый простой и беспроигрышный вариант кухонной мебели – это гарнитур из ДСП, пользующийся большой популярностью. Как сделать кухню из ДСП своими руками, мы покажем в мастер-классе.
Блок хаус своими руками Блок хаус – это один из видов вагонки, созданный из натуральных материалов и используемый как для наружных, так и внутренних работ. В мастер-классе мы покажем, как сделать отделку комнаты блок хаусом своими руками.	Шкаф из ДСП своими руками Шкафы из ДСП занимают лидирующие позиции, и редко без них может обойтись интерьер дома. В мастер-классе мы покажем, как сделать шкаф из ДСП своими руками.



Как сделать угловой шкаф своими руками

Чертеж углового шкафа поможет вам собрать его самостоятельно.

Если площадь помещения небольшая, то каждый шкаф занимает много пространства. Есть выход из положения, надо вместо нескольких громоздких шкафов поставить один угловой.

Содержание:

• Разновидности угловых шкафов
• Процесс изготовления
• Уточнение размеров
• Сборка
• Угловой шкаф из гипсокартона
  • Обшивка
  • Отделка

Он очень вместительный, а места займет немного. Узнать о том, как сделать угловой шкаф своими руками, можно из данной статьи.

Разновидности угловых шкафов

Прежде чем приступить к работе, надо выяснить какой формы будет будущий шкаф. Он может быть:

• трапециевидным;
• в виде буквы «Г»;
• треугольным;
• 5-стенным.

Каждый вариант по-своему интересен, при выборе надо учесть место, где он будет устраиваться. Обязательно перед работой надо сделать набросок или рисунок планируемого шкафа, сделать подробные чертежи.

При выполнении расчетов необходимо внимательно вымерять размеры всех стенок, полок. О том, как сделать стандартный небольшой шкаф с размерами 900 на 900 мм, высотой от пола до потолка 2.500 мм, будет рассмотрено более подробно ниже. Будут представлены расчеты материалов, подробная схема сборки.

Процесс изготовления

Любая строительная работа начинается с подготовительного этапа.

1. Составляется схема углового шкафа.

1. Надо высчитать, сколько и какого материала потребуется для работы. Чтобы расчет был более точным, также сначала составляется схема сборки.

Далее согласно схеме производится расчет материалов. Для нашего шкафа понадобится:

1. Приготовить необходимые инструменты и материалы.

Далее надо приобрести или подготовить дополнительные материалы:

• саморезы;
• клей;
• дюбеля;
• зеркала;
• фурнитура;
• ролики, тут экономить не стоит, лучше взять качественные, чтобы прослужили долго;
• профиль, предпочтенье отдать стальному.

Возможно, Вас заинтересует статья о том, как обновить старый шкаф.

А о том, как сделать шкаф-купе из гипсокартона, Вы можете прочитать здесь.

Сразу проверить набор инструментов, чтобы потом не было простоя в работе. Нужны будут:

• перфоратор;
• дрель;
• уровень;
• рулетка;
• ножовка;
• молоток.

Чтобы работа была сделана аккуратней и быстрей, то лучше раскрой досок доверить мастерам, сделать эту работу в мастерской. Самим можно сделать сборку.

Уточнение размеров

Размеры шкафа надо определить по площади помещения, где планируется его разместить и обязательно надо учитывать общие стандарты.

1. Ширина отсека, где хранится верхняя одежда, не может меньше 0,8 м.
2. Высота отсека для хранения верхней одежды не может быть менее 1,4 м.

Заранее намеченные схемы помогут не ошибиться размерами.

Сборка

Сборка обычно производится одинаково независимо от типа шкафа. Последовательность следующая:

• сначала монтируются стальные уголки там, где потом надо будет прикреплять боковые стенки к полу и потолку;
• из готовых деталей собрать каркас;
• прикрепить ролики на дверь;
• смонтировать направляющие;
• установить дверки.

Полезно знать: в работе по сборке углового шкафа нужно обязательно пользоваться уровнем, иначе возможно допустить перекосы у дверей.

Когда основная работа сделана, надо собрать шкаф внутри. Установить кронштейны, расставить по местам все полочки. После этого останется установить фурнитуру.

Работа проводится в следующей последовательности:

• установить перегородки;
• закрепить полки, вешалки, зеркала;
• прикрутить ручки.

По этой же схеме можно собрать самому шкаф и из гипсокартона. Принцип работы будет немного отличаться.

Угловой шкаф из гипсокартона

Каркас шкафа из гипсокартона

Для изготовления шкафа из гипсокартона сначала понадобится тщательно поработать над чертежами. От того, как они сделаны, будет зависеть качество и быстрота работы. Чертежи выполняются следующим образом:

1. Надо определиться с месторасположением будущего шкафа.
2. Сделать эскиз, набросать подробную схему, там же указать размеры все полок, кронштейнов, деталей.
3. Весь расчет вести с указанием толщины материала.

Обратите внимание: при выполнении чертежа необходимо учитывать все до мелочей, малейшая нестыковка, и будут сложности при сборке.

Сборка шкафа из гипсокартона начинается с установки каркаса. Сначала делается разметка на полу и потолке. Для удобства надо использовать резиновую амортизирующую ленту.

Далее на нее при помощи дюбелей-гвоздей крепятся металлические профили. Для прочности необходимо установить ребра жесткости. Монтируются они между профилями стоечными.

Обшивка

Когда каркас подготовлен, можно приступать к обшивке.

1. Заранее нарезанные заготовки расставляются в намеченные места и привинчиваются саморезами.
2. Листы крепятся окончательно, саморезы располагать на расстоянии около 200 мм. Шляпки метизов должны быть утоплены на 1 мм.
3. В местах, где будут крепиться полки, надо установить уголки. Далее на них укладываются сами полки.

Возьмите на заметку: заранее заказывать двери для шкафа не надо, часто случается, что после монтажных работ, размеры немного меняются.

Теперь осталось смонтировать светильники, штанги. Когда основной каркас готов, нужно еще раз все измерить и заказать двери.

Отделка

После подготовительной, черновой работы останется лишь немного шкаф приукрасить. Надо сделать следующее:

• прогрунтовать поверхность как изнутри, так и снаружи;
• тщательно заделать все стыки гипсовой штукатуркой;
• наклеить ленту серпирующую;
• на все углы установить малярные уголки;
• нанести тонким слоем шпатлевку, просушить, отшлифовать и еще раз повторно зашпаклевать;
• вновь все прогрунтовать, а после полного высыхания выполнить отделку. Это может быть покраска или отделка плиткой, или другими материалами. Тут хозяин выбирает по усмотрению.

Все шкаф готов и будет долго радовать всех домочадцев.

Как сделать угловой шкаф своими руками, смотрите в следующем видео:

Похожие статьи

• Как красиво сделать удобный шкаф на балконе своими руками. Жми!


  Как сделать красивый шкаф на балконе своими руками, вы сможете узнать из нашей статьи, а также увидите подробные фото . Мы подобрали бюджетный и удобный…

• Как сделать шкаф из гипсокартона своими руками — особенности


  В данной статье будет дана подробная инструкция по производству гипсокартонного шкафа своими руками. Для начала стоит отметить несколько отличительных…

• Как сделать встроенный шкаф купе — чертежи с размерами. Жми!


  Одним из самых используемых мебельных интерьеров в современной квартире, является шкаф-купе. Несмотря на кажущуюся сложность, многие задаются вопросом, а…
