Монтаж духового шкафа своими руками: Установка встраиваемого духового шкафа своими руками

виды духовых шкафов, нюансы установки и подключения

Большая и уютная кухня — мечта каждой хозяйки. Основное требование — кухонное помещение должно быть удобным, в нём должно иметься все самое полезное и нужное оборудование, а без некоторых приборов представить современную кухню, вообще, невозможно.

Одной из таких незаменимых и важных для кухни вещей считается духовой шкаф. С помощью этого представителя бытовой кухонной техники можно приготовить массу разнообразных, полезных и аппетитных блюд на любой вкус.

• Разновидности духовых шкафов
• Установка встраиваемых духовых шкафов
  • Расположение духовки в нише
  • Как подключить духовой шкаф к электричеству
• Монтаж газового духового шкафа
  • Особенности установки и подключения газового духового шкафа

Разновидности духовых шкафов

Приняв решение о приобретении духового шкафа необходимо обязательно ознакомиться с правилами его установки своими руками. Другим важным моментом, предшествующим процессу установки, является выбор из огромного ассортимента предлагаемых в магазинах моделей именно ту, которая полностью удовлетворит все ваши требования.

Чтобы сделать правильный выбор, нужно прежде всего изучить на какие типы подразделяются все духовые шкафы. По методу монтажа духовые шкафы подразделяются на встраиваемые и отдельностоящие (независимые).

Встраиваемые духовки устанавливаются непосредственно в кухонном гарнитуре, тогда как автономные имеют возможность установки отдельно от других предметов мебели. А также духовые шкафы имеют разные способы нагрева:

1. Газовый духовой шкаф можно подключить в любой кухне, однако, выполнение всех работ по монтажу необходимо будет поручить специалистам, а не делать это самостоятельно, иначе может возникнуть риск нарушения системы газоснабжения всего дома. У таких приборов имеются сопла конфорок, находящиеся на дне духовки. В связи с этим нагрев продуктов происходит снизу.
   Такого вида техника имеют надёжную систему контроля газа, благодаря которой использовать её абсолютно безопасно.
2. Духовой шкаф другого вида — электрический можно подключить и своими руками. Установить его гораздо проще, чем газовые модели. Кроме того, такая техника оснащена различными дополнительными функциями, значительно упрощающими её эксплуатацию. В электрических духовых шкафах температурные условия, необходимые для готовки, создаются намного быстрее. Так как продукты нагреваются сразу со всех сторон.

Установка встраиваемых духовых шкафов

Установить электрический духовой шкаф можно в любом удобном для хозяйки месте, однако, мойка и посудомоечная машина должны находиться от духовки на определённом расстоянии.

Розетку можно расположить хоть слева хоть справа, но не ниже десяти сантиметров от пола. Лучше других сюда подойдёт силовая розетка, рассчитанная на сорок Ампер. Газовые духовые шкафы необходимо устанавливать на расстоянии примерно 1,2 метра от источника топлива.

Возле холодильника установить духовой шкаф можно. Но при этом нужно учесть, что жир из духовки может попадать на стенки холодильной техники, а это не украсит её внешний вид. Поэтому установка духового шкафа в некотором отдалении от холодильника станет более разумным решением.

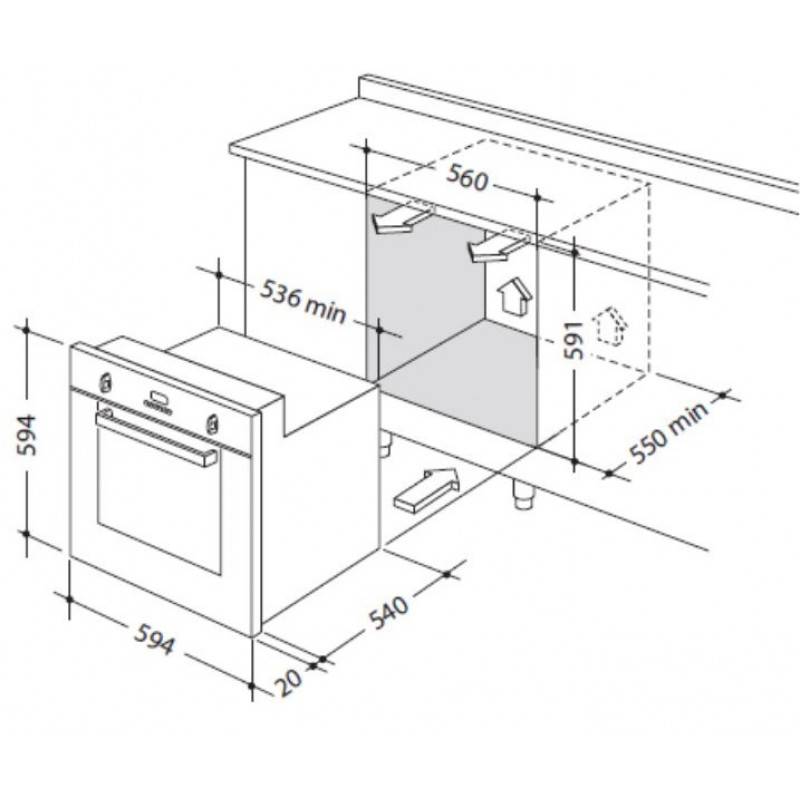

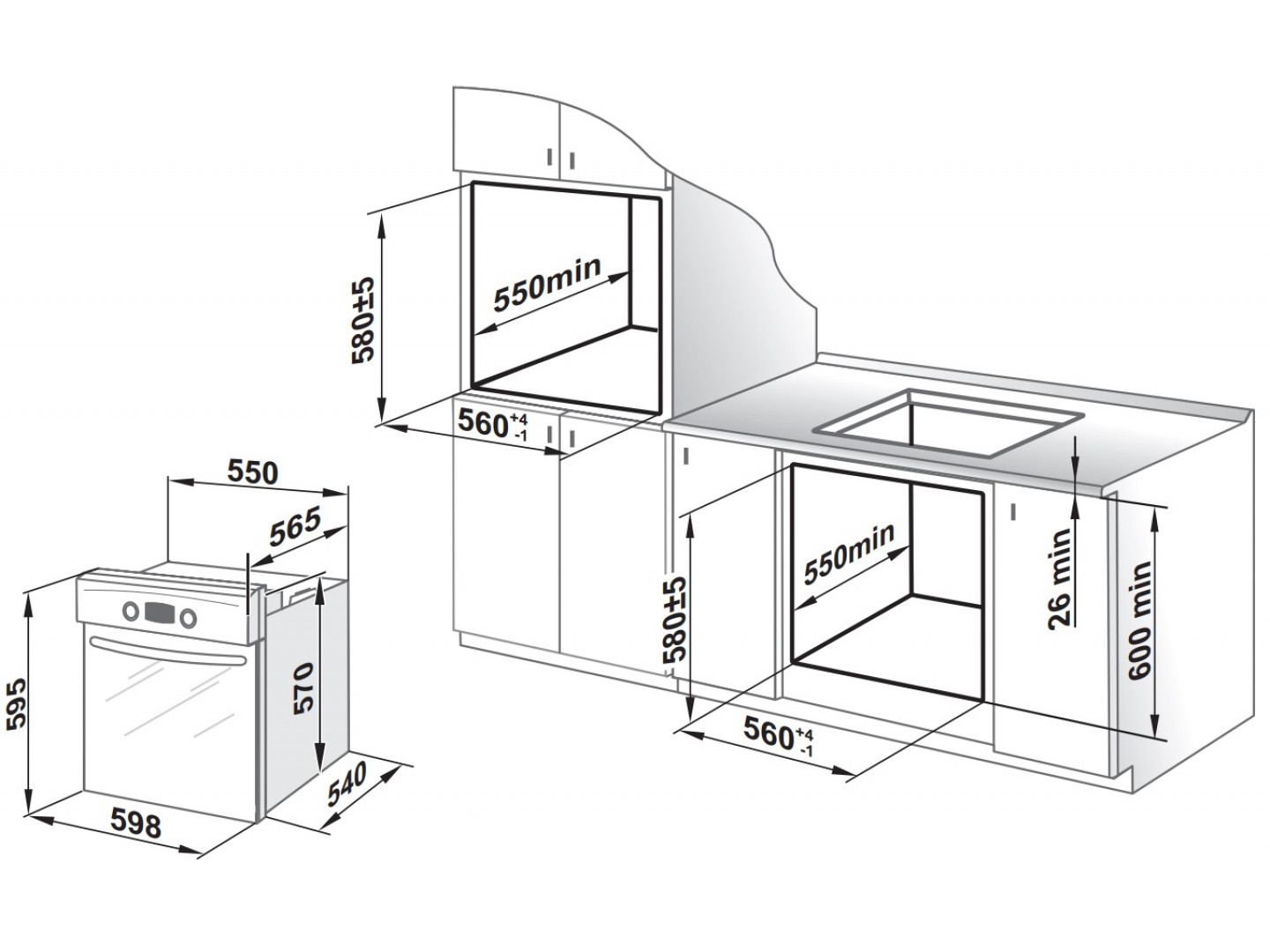

Расположение духовки в нише

Перед подключением духового шкафа необходимо подготовить нишу для его установки. Нужно обязательно проследить за тем, чтобы не образовалось даже малейших прекосов (проконтролировать это можно воспользовавшись уровнем), иначе тепло будет распределяться неправильно и устройство быстро выйдет из строя.

Во время работы духового шкафа выделяется тепло, в связи с этим необходимо оставить расстояние между стенками ниши и духовки, это также предотвратит преждевременную поломку изделия.

Конкретные расстояния от стенок ниши до частей духового шкафа:

• до задней стенки духового шкафа — 40 мм;
• до левой и правой стенки духовки — по 50 мм;
• расстояние до дна духового шкафа — 90 мм.

Как подключить духовой шкаф к электричеству

После того как духовка стоит в нужном месте, можно приступить к его подключению. Если в доме применяется проводка из алюминия, необходимо проложить медный трехжильный провод от электрощита к розетке духового шкафа.

Этот процесс очень важен, поэтому необходимо выполнить его без ошибок и по правилам:

• Если мощность устройства от 3 до 3,5 киловатта, ток потребления составит 16 ампер. В щиток ставится отдельный автомат на 25 ампер только на одно включение аппарата. Затем в кабельном канале от него к розетке нужно протянуть провод ВВГ — 3*2,5.
• В случае когда мощность устройства более 3,5 киловатта, ток потребления будет составлять около 32 ампер. Выполнить нужно будет тот же самый процесс, но автомат поставить на 40 ампер. Провод тоже потребуется другой, ВВГ — 3*4,0.

Осталось подключить встраиваемый духовой шкаф к электросети. Для этого потребуется трехклеммная евророзетка, которую нужно будет подключить к проложенному в кухне проводу.

В случае если схема электропроводки в квартире двухпроводная, в которой отсутствует заземление, необходимо будет вызвать электрика, чтобы он подвёл «землю» из главного щита питания подъезда.

Сегодня изготавливаются духовые шкафы с разными параметрами, характеристиками и конфигурациями. На задней стенке некоторых изделий располагается

разъем с тремя контактами, благодаря ему подключается трехжильный кабель.

На других агрегатах установлен только клеммник с винтами. Для подключения такой духовки необходимо кабель затянуть винтами, а евровилку подключить с другой стороны. Перед тем как установить встроенный духовой шкаф своими руками и проводить электромонтажные работы, нужно обязательно отключить напряжение сети.

Монтаж газового духового шкафа

Начало установки газовой духовки аналогично установке электрической. Точно так же нужно подготовить нишу, оставляя между стенками такие же расстояния. Но, конечно, имеются и отличия, связанные с источником работы духового шкафа.

Модели, функционирующие за счёт природного газа, подсоединяются к газопроводу при помощи специального гибкого шланга. Здесь необходимо обеспечить полноценную герметизацию каждого из соединений.

Если к трубе газа подключается сразу и духовка и варочная панель, то понадобятся две ветки подключения с разными кранами для отключения поступления газа.

Перед тем как приступить к последующим действиям, необходимо установить за краном прокладку из диэлектрического материала. Она необходима для выполнения функции разрыва электрической сети. Для присоединения к центральному газоснабжению пользуются либо медной (можно и стальной) трубкой, либо сильфонным шлангом.

При установке медного или стального изделия нужно помнить, что труба находится рядом с духовкой. Чаще всего подходит трубка на 0,5 дюйма, имеющая наружную резьбу. Практически у всех духовых шкафов газовый вывод подходит под эти параметры. К этому выводу можно подсоединить как сильфонный шланг, так и металлическую трубу.

При установке шланга, необходимо проследить, чтобы он не соприкасался с движущимися предметами, а также необходимо избежать его пережима. Шланг не должен быть длиннее двух метров. При этом в идеале на нём не должно быть никаких наращиваний. Соединений и переходников должно быть минимальное количество. Оптимальное — не больше двух.

Особенности установки и подключения газового духового шкафа

Эти нюансы при подключении газового духового шкафа нельзя упускать из внимания. По завершении установки нужно обязательно убедиться что все сделано правильно и не допущено никаких ошибок.

Однако, и это ещё не все. Завершив монтаж варочной панели и духовки необходимо ещё и правильно настроить работу техники — отрегулировать минимальный огонь газовой горелки и контакты термопар, которые входят в запирающий клапан системы газового контроля агрегата.

По окончании всех работ, необходимо убедиться что газ не пропускает. Для этого можно воспользоваться старым проверенным способом. При помощи губки или помазка нанести на участки, из которых потенциально может происходить утечка, мыльную пену. Если мыло начнёт пениться — значит, здесь газ пропускает. Далее, останется просто качественней заизолировать проблемный участок.

Существуют ещё некоторые тонкости, которые обязательно нужно соблюдать при работе с газовым оборудованием. Обычный человек не всегда сможет как следует установить духовой шкаф, работающий на газу. Поэтому при возникновении малейших сомнений лучше всё-таки обратиться к специалисту.

Подключение духового шкафа: тонкости и нюансы

Главная » Кухонное оборудование » Подключение духового шкафа: весь процесс от начала и до конца. Автор: Сергей Урбан

Читайте в этой статье:
Подключение духового шкафа: общий принцип самостоятельного монтажа
Установка духового шкафа своими руками: тонкости подключения газовой духовки
Как подключить встроенную духовку: особенности установки электрического духового шкафа

Традиционно встраиваемую бытовую технику монтируют мебельщики, которые выполняют сборку всего кухонного гарнитура. Но случаются такие ситуации, когда монтаж духовки приходится производить в уже установленную мебель. Как правило, большинство людей прибегает к услугам мастеров, и лишь некоторые из них интересуются, как это сделать самостоятельно? Именно об этом и пойдет разговор в данной статье, в которой вместе с сайтом okuhne.net мы проясним ситуацию с вопросом, как выполняется установка и подключение духового шкафа? Мы рассмотрим установку газовой и электрической духовки в отдельности со всеми присущими им тонкостями и нюансами.

Установка духового шкафа своими руками фото

Подключение духового шкафа: общий принцип самостоятельного монтажа

Не поверите, но любой духовой шкаф (как газовый, так и электрический) устанавливается очень и очень просто – если в процессе изготовления мебели были точно соблюдены размеры монтажной ниши, то этот процесс не займет и получаса. По крайней мере, у профессионала. Если же говорить о человеке, который никогда до этого не занимался подобной работой, то наверняка ему понадобится времени несколько больше. Убедиться в этом достаточно просто, посмотрев приложенное ниже видео, которое демонстрирует, как происходит установка электрической духовки.

Посмотрели? Теперь разберемся с этим вопросом несколько подробнее. В принципе, добавить к видеоматериалу можно не много – в частности можно прокомментировать только момент с вентиляционным зазором. Если установка встроенного духового шкафа производится в нижнюю тумбу (традиционно под варочную панель), то ни о каком зазоре здесь не может быть и речи – для него попросту нет места. Вся вентиляция и обдув стен духового шкафа осуществляется посредством зазора с тыльной стороны мебели. Кроме того, если речь идет о духовке с принудительным обдувом стен, то для них этот нюанс вообще не важен.

Подключение духового шкафа фото

В остальном все производится точно так же, как и на видео – духовка просто вставляется в нишу, и чтобы она не ерзала там внутри, ее крепят четырьмя небольшими саморезами. Все элементарно просто, если, конечно, не учитывать предшествующий всему этому процесс подсоединения духовки к газопроводу или электрической сети дома или квартиры.

Установка духового шкафа своими руками: тонкости подключения газовой духовки

Большинство людей при подключении духовки данного типа отпугивает необходимость ее подсоединения к газопроводу – такое уж сложилось мнение, что все работы, связанные с этим энергоносителем, должны выполнять соответствующие службы.

Ситуация с вопросом, как выполняется подключение газового духового шкафа, несколько иная – следует понимать, что все, что находится после отсекающего крана, не входит в юрисдикцию газовых служб. А это означает, что подсоединять потребителей газа можно самостоятельно.

Но расслабляться не следует – если что-то будет сделано не так, вас оштрафуют и заставят все переделывать. Именно этот момент и отпугивает людей.

На самом деле все достаточно просто, и отсекающий газовый кран можно даже не трогать – отсоединяем от него газовую плиту или варочную поверхность и прямиком на наружный патрубок крана навинчиваем хороший и качественный тройник. Навинчиваем его с помощью пакли – саму резьбу, а потом и паклю нужно хорошенько смазать краской и только после этого накрутить и туго затянуть тройник. После этого два ответвления тройника оборудуются кранами (у газовых кранов желтые ручки, и это нужно помнить) – они устанавливаются точно так же, как и тройник. После установки все стыки нужно проверить на герметичность – открываем центральный кран (тот, который расположен до тройника) и все стыки промазываем мыльной водой. В случае утечки газа пойдут пузыри, и это означает, что все нужно переделывать.

Подключение газового духового шкафа фото

А если пузырей нет, то значит смело можно двигаться дальше и приступать к непосредственному решению вопроса, как подключить духовой шкаф? Шкаф и предназначенный для него кран соединяются между собой гибкой подводкой – если хотите получить долговечное и качественное соединение, то лучше использовать гофрированный металлорукав. В накидную гайку вкладывается предварительно смазанная солидолом прокладка – после этого гайка прикручивается и с силой затягивается ключом. Не перестарайтесь, иначе гайка может лопнуть!

В принципе все, после того как с подключением шланга будет покончено, и проверка герметичности шланга мыльной водой будет выполнена, духовку можно устанавливать в нишу и проверять на работоспособность. Да, и не забудьте о том, что большинство газовых духовок требуют подключения к электросети – это и подсветка, и такие функции, как газконтроль, и многое другое.

Непосредственно за духовкой розетку лучше не устанавливать – как минимум ее нужно вынести в соседнюю тумбу (например, под мойку).

Как подключить встроенную духовку: особенности установки электрического духового шкафа

С установкой электрического духового шкафа дела обстоят немного легче – здесь нет газовых шлангов, и бояться практически нечего. Но это еще не означает, что можно расслабиться и не соблюдать правила электробезопасности. Здесь как раз все наоборот, и неправильно подсоединенная электрическая духовка может доставить хозяевам массу проблем, самой серьезной из которых является замыкание и, как следствие, пожар.

Обязательно делайте все правильно – в частности соблюдайте несколько бесхитростных правил.

1. Электродуховка является мощным потребителем энергии, и подключать ее нужно отдельной веткой провода сечением не менее 2,5 квадрата. Естественно, провод должен быть цельным и не иметь никаких скруток, даже качественно спаянных.
2. Ветка, обеспечивающая энергоснабжение электрического духового шкафа, в обязательном порядке должна оснащаться отдельным автоматическим выключателем – его мощность нужно рассчитать исходя из потребляемой силы тока приобретенной вами духовки. Как правило, это 16-20 ампер – если в паре с духовкой еще будет подсоединяться электрическая варочная панель, то автомат подбирается исходя из общей потребляемой мощности.
3. Заземление – его наличие обязательно. Именно от заземления зависит безопасность эксплуатации электрической духовки. В частных домах с этим проблем нет, а вот в квартирах иногда бывают – как правило, в старых постройках заземление попросту отсутствует.
   Его придется сделать самостоятельно, протянув дополнительную жилу провода к общему щитку в подъезде и подключив ее к любому металлическому элементу.

   Установка электрического духового шкафа фото

А во всем остальном установка и подключение электрического духового шкафа ничем не отличается от монтажа газового. Единственное, что дополнительно здесь понадобится сделать, так это оборудовать провод духовки вилкой – здесь все очень просто. Кабель имеет три жилы, одна из которых является заземлением – как правило, это желтый или зеленый провод. Их необходимо подсоединить к заземляющей клемме. Остальные два провода прикручиваются к двум другим клеммам вилки – какой и куда без разницы. Контакты нужно обжимать сильно, дабы они не грелись и изоляция проводов не оплавлялась – это, опять же, может привести к короткому замыканию.

И завершающим этапом установки любой духовки является проверка ее работоспособности и первый холостой запуск. Просто включаем духовку согласно инструкции, проверяем сначала индикацию, потом нагрев, а когда убедитесь, что все тэны или конфорки работают, запускаем ее на полную мощность. На термометре задаем температуру 150 градусов и выжигаем заводскую смазку внутри духового шкафа. Возможно, а вернее наверняка, из нее повалит дым. Пугаться не нужно, для этого и существует понятие первого пуска – после того, как дым перестанет идти, духовкой можно будет полноценно пользоваться.

Как подключить встроенную духовку фото

В принципе, все. Теперь дело за вами. Единственное, что еще скажу, так это о том, что если вы не уверены в своих силах, то за эту работу лучше не браться. А в остальном все довольно просто, и, по большому счету, бояться здесь нечего – особенно если вы на стадии ремонта позаботились о прокладке отдельной ветки электрического кабеля.

← Как выбрать духовой шкаф: на что нужно обращать внимание

Установка мойки в столешницу самостоятельно: инструкция по монтажу →

Как установить настенную электрическую духовку • Рон Хейзелтон

Рон:

Ну вроде мол ничего не говорит любя как что-то из печки. Единственное, что я могу придумать, что могло бы кричать более любвеобильно, это на самом деле новая духовка. Итак, будучи мудрым мужем, я собираюсь подарить своей жене Линн именно это, но я не собираюсь выдавать это за подарок на годовщину.

Рон:

Что ж, милый, я знаю, как сильно ты любишь эту духовку, но тебе придется попрощаться.

Линн:

О, я буду скучать.

Рон:

Это послужило нам хорошо. У меня были мысли попросить Линн помочь мне с этим проектом, но она напомнила мне, что беременным женщинам не следует поднимать настенные печи. Поэтому я попросил своего друга Дэйва помочь.

Рон:

Мы начнем с того, что вытащим старый, и я позвал Дейва в подвал, чтобы он отключил электричество.

Дэйв:

Питание отключено.

Рон:

Я всегда дважды проверяю, чтобы убедиться, что питание отключено в распределительной коробке, и, кстати, если вы не знакомы с основными работами с электричеством или ваши местные правила не позволяют вам выполнять такой проект самостоятельно, обратитесь за помощью к квалифицированному электрику.

Рон:

Что ж, легче сказать, чем сделать. О стрелять. Хорошо. В этом случае на самом деле его держат только эти 4 винта.

Дэйв:

По крайней мере, он легко выскальзывает.

Рон:

Я подрезаю эти провода к старой духовке, потому что новая идет со своими проводами.

Рон:

Ладно, пока, духовка, мне жаль, что Линн здесь нет, я уверен, что она сейчас прослезилась.

Рон:

Теперь обычно есть электрическая распределительная коробка, прикрепленная к стене за духовкой, в этом случае коробка спрятана внутри стены, и мне приходится вырезать часть гипсокартона, чтобы найти ее.

Рон:

Ну еще один сюрприз. Я понятия не имею, почему это просто плавает здесь. Я имею в виду, мне казалось, что когда они вставляли это, они прикрепляли это к стене. Ну, я собираюсь вставить эту деревянную скобу прямо здесь, чтобы держать нашу новую коробку. Я собираюсь установить его на место прямо здесь. У меня действительно плотная посадка.

Рон:

Теперь мне нужно выбить одну из заглушек в этой новой коробке и присоединить этот разъем. Домашние провода проскальзывают внутри разъема, который затягивается снаружи армированного кабеля. Эта коробка крепится к скобе парой винтов. Я также обрамляю внутреннюю часть этого отверстия деревянными планками. Полосы дают мне хорошую прочную основу для новой настенной панели. Затем я прикрепляю эти зажимы, чтобы удерживать электрический кабель на месте.

Рон:

Теперь я закрою это отверстие. С куском стеновой доски. Настенная доска поднята. Теперь мы собираемся заклеить этот стык. Опять же, некоторые люди сказали бы, вы знаете, зачем беспокоиться о том, что это внутри, но мне нравится иметь хорошее плотное уплотнение здесь, потому что я не люблю иметь какие-либо отверстия в стенной полости, тем более что здесь будет печь. . Теперь это бумажная лента, мне нравится ее смачивать, и я собираюсь центрировать ее прямо над швом вот так. Хорошо, теперь, когда я наклеил эту ленту на постельное белье, я собираюсь взять, я хочу взять свой шпатель и просто вдавить его вот так. Теперь, поскольку это будет в задней части шкафа, я оставлю это так. Но что для меня важно, так это загерметизировать стену, чтобы мыши, крысы, которых у нас никогда не должно быть, не могли пройти сюда, и чтобы предотвратить пожар, не могли забраться внутрь. стена. Теперь грубое отверстие, необходимое для новой настенной печи, на самом деле на 3 ¼ дюйма шире, чем старое отверстие, которое у меня было здесь. Итак, я нарисовал линии сверху вниз, слева направо, которые находятся на расстоянии 3/8 дюйма от края вот здесь, это половина 3/4 . Дейв сейчас же придет сюда и вырежет это циркулярной пилой. Эта печь поставляется с уже прикрепленным бронированным кабелем длиной около 5 футов. Конец получает прямоугольный зажим, который идет к крышке коробки. Я скручиваю вместе провода от дома и провода от духовки и закрепляю их гайками. Затем аккуратно сложите их внутрь коробки и, наконец, прикрепите крышку.

Рон:

Ты в деле?

Дэйв:

Да, я в деле.

Рон:

Четыре винта удерживают настенную печь на месте. Так что этот кусок сидит прямо здесь. Хорошо, и это проскальзывает там. Итак, у нас есть тонны полок для этой духовки. Что ж, пришло время официальной презентации. Просто стой там. Готовый. Во-первых… знаете что, я могла бы накопить несколько таких баллов за домовые, которые может использовать каждый муж.

Линн:

Вау, вау.

Рон:

Это приятно, да?

Линн:

Это мило, вау, это выглядит намного лучше, чем я когда-либо ожидал.

Как установить даже (если вы не можете вызвать профессионала)

29.09.2021

Ремонт Как использовать

Духовки – обязательный кухонный прибор. Они используются для всего: от быстрого разогрева ужина до выпечки самых изысканных десертов для вечеринки. Хотя купить новую духовку не составляет труда (особенно если вашей уже несколько десятков лет), решить, какую печь купить и как выделить для нее место на кухне, немного сложнее. В этом руководстве мы научим вас, как правильно выбрать печь и как ее установить.

Измерьте пространство духового шкафа и шкафа

Перед тем, как купить духовой шкаф, важно убедиться, что он подходит по размеру для вашего помещения (это еще более важно, если вы не заменяете свои шкафы или не ремонтируете их с нуля).

Размеры зависят от того, будете ли вы устанавливать автономную или настенную духовку. Это важно, поскольку первые обычно крупнее настенных духовок и занимают больше места. Настенная духовка также встроена в кухонный шкаф, а автономная духовка окружена шкафами и имеет встроенную плиту сверху.

Тщательно измерьте высоту, ширину и глубину отверстия духовки и записывайте полученные значения. Затем откройте дверцу духовки, найдите винты, которыми духовка крепится к шкафам, и снимите их. На этом этапе вы также можете рассмотреть возможность удаления любой отделки шкафа, чтобы избежать повреждения шкафа.

Выдвиньте печь на дюйм и измерьте расстояние от верха до низа, а затем от левого до правого края отверстия шкафа. Затем измерьте стороны духовки от верха до низа краев шкафа.

Разберитесь со своими шкафами

Основываясь на снятых вами мерках и размерах, необходимых для вашей новой духовки, определите, нужно ли вам заменить существующие шкафы и спроектировать новые. Если новая печь по размеру похожа на старую, вам повезло, и вы можете избавить себя от хлопот по проектированию новых шкафов. Вы также можете обрезать старые шкафы, если вам нужно установить новую духовку.

Демонтаж существующих шкафов и подготовка к установке новых

Если на вашей кухне есть шкафы, которые не соответствуют вашим размерам, вам может потребоваться их демонтировать. Перед установкой кухонного шкафа и настройкой духовки следует составить план и измерить пространство. Измерьте стены, двери и окна рядом с местом, где будет установлен шкаф. Это необходимо для того, чтобы эффективно использовать кухонное пространство.

Прежде чем снимать шкафы, отключите на кухне электричество, газ и водопровод. Затем снимите дверцы и ящики со шкафа и приступайте к отключению всех приборов.
