Направляющие для ручного фрезера 6 вариантов
Содержание
Настраиваемая направляющая для ручного фрезера
Это очень простое приспособление пригодится для выполнения некоторых фрезерных работ. Себестоимость самоделки практически нулевая, поскольку для ее изготовления вполне можно использовать обрезки пиломатериалов.
В данном случае нам потребуются деревянные рейки и фанера. Дополнительно нужны будут небольшие кусочки доски.
Сама направляющая легко регулируется (настраивается) под заданные размеры, что упрощает работу с ней.
Своим опытом изготовления направляющей для ручного фрезера поделился автор YouTube канала John Heisz — I Build It. Очень талантливый мастер, у которого всегда есть, чему поучиться!
Изготовления основных элементов конструкции
Первым делом необходимо будет подготовить деревянные рейки одинаковой толщины, но различной длины.
В коротких заготовках высверливаем отверстия и вырезаем пазы (это нужно сделать на одной из сторон).
Далее приклеиваем короткие заготовки к длинным рейкам, установив их по краям. Внутрь вклеиваем подготовленные болты.
Сверху приклеиваем еще одну длинную деревянную рейку, а к ней надо будет приклеить заготовки из фанеры, как показано на фото ниже.
Всего же должно получиться четыре одинаковых детали. По краям приклеиваем к ним деревянные упоры, изготовленные из кусков доски.
Сборка направляющей
На следующем этапе можно приступать к сборке конструкции. Соединяем все четыре готовых детали, фиксируем их с помощью гаек.
Принцип работы самоделки очень прост: укладываем направляющую на заготовку, в которой нужно выфрезеровать пазы.
Выставляем необходимый размер и закручиваем гайки. Саму направляющую фиксируем с помощью струбцин. После этого выполняем требуемую операцию ручным фрезером. Вот такая удобная штуковина у нас получилась.
Видео по теме
Процесс изготовления и сборки настраиваемой направляющей для ручного фрезера, а также принцип ее работы подробно показан в авторском видеоролике.
Самодельная оснастка для работы с ручным фрезером
Используя самодельную оснастку (регулируемую направляющую шину), можно фрезеровать пазы разной ширины в заготовках из дерева и фанеры.
В сегодняшней статье мы расскажем, как изготовить такое полезное приспособление своими руками. Для этого нам потребуются:
- фанера;
- алюминиевые направляющие профили;
- МДФ;
- барашковые болты.
Своим личным опытом изготовления самодельной оснастки для ручного фрезера поделился с нами автор YouTube канала JSK-koubou.
Основные этапы работ
Первым делом отпиливаем два куска МДФ требуемого размера. Крепим к ним алюминиевые направляющие профили.
Далее необходимо будет изготовить соединительные планки.
Сначала отпиливаем два куска фанеры, вырезаем в них пазы и высверливаем отверстия.
Затем приклеиваем к ним небольшие упорчики.
После этого подготавливаем еще две заготовки и крепим их к планкам. Расстояние между упорами должно быть равно ширине алюминиевого профиля.
Обратите внимание: отверстия в соединительных планках должно находиться по центру профилей, потому что в них будут вкручиваться барашковые болты. Для этого в направляющие надо вставить квадратные гайки.
Самодельное приспособление готово. Как оно выглядит в полной комплектации, можно посмотреть на фото ниже.
Принцип работы направляющей шины
К примеру, нам нужно выфрезеровать паз в заготовке из фанеры, чтобы в него можно было вставить еще один кусок фанеры под углом 90 градусов.
Первым делом необходимо выставить требуемое расстояние между двух частей приспособления. Ставим вторую заготовку на первую вертикально, затем зажимаем ее между неподвижной и подвижной частями самоделки. Нужная ширина выставлена.
При помощи ручного фрезера выфрезеровываем паз в соответствии с заданным размером.
Соединение получается идеальным.
Видео по теме
Пошаговый процесс изготовления оснастки для работы с ручным фрезером можно посмотреть ниже — в авторском видеоролике.
Amazing 2D adjustment Router jigСамодельная направляющая для выборки пазов
В сегодняшней статье расскажем, как своими руками изготовить простую самодельную направляющую для работы с ручным фрезером.
С помощью этого простого приспособления удобно выбирать продольные пазы в заготовках из дерева, ДСП и фанеры.
Идеей изготовления самодельной направляющей для ручного фрезера с нами поделился автор YouTube канала J-woodworking — берите на заметку.
- очень просто изготовить своими руками;
- возможность регулировки ширины паза;
- для сборки самоделки требуется минимум материалов.
Пошаговый процесс изготовления направляющей для ручного фрезера
Конструкция самодельной направляющей состоит из двух частей: неподвижной рамы и подвижного элемента, который можно регулировать, чтобы выставить требуемую ширину паза.
Соответственно, отпиливаем заготовки из фанеры нужной длины, после чего собираем сначала раму, а затем и подвижную часть самоделки.
На следующем этапе соединяем детали (подвижную часть просто вставляем в раму), делаем разметку, и потом высверливаем три отверстия, как показано на фото ниже.
Получившиеся в результате полукруглые отверстия-«кармашки» на каждой части приспособления нужны для того, чтобы в процессе выборки стружка не забивала паз.
Далее необходимо будет выфрезеровать в раме направляющие пазы для регулировки подвижной части.
А чтобы зафиксировать подвижную часть в нужном положении, используются гайки и барашковые болты.
Самодельное приспособление готово.
На заготовке (в том месте, где должен быть паз) делаем разметку, и потом прикладываем к начерченной линии направляющую. С помощью фрезера делаем выборку паза.
Видео по теме
making a handy trimmer jig for dados and slots [woodworking]Рабочая площадка для ручного фрезера

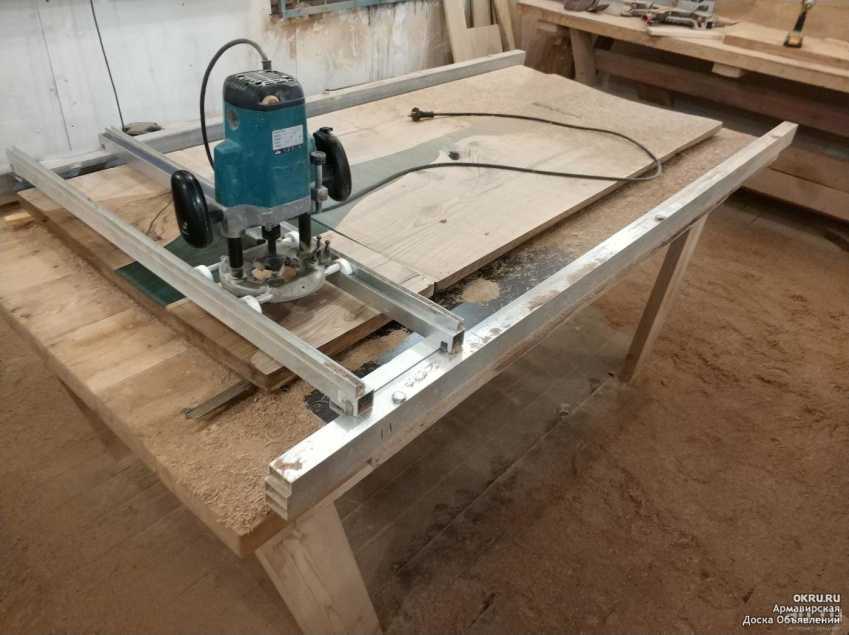

В данном обзоре автор будет делать рабочую площадку для ручного фрезера.
В мастерской — вещь полезная.
Первым делом надо отпилить два деревянных бруска одинаковой длины. Фрезеруем обе заготовки, после чего выбираем в них пазы (смотрите фото ниже).
Далее прикручиваем к деревянным брускам лист МДФ или фанеры.
Изготовление прижима
На следующем этапе необходимо изготовить прижимную планку для фиксации заготовок. Ее можно сделать из доски.
Сверлим крепежные отверстия в доске и столешнице (МДФ), после чего крепим прижимную планку с помощью болтов.
Дополнительно крепим к столешнице два упора для прижимной планки.
После этого необходимо прикрепить к прижиму параллельно друг другу две алюминиевые направляющие, по которым будет перемещаться фрезер.
Основные этапы работ
Теперь необходимо будет установить на столешнице упор для заготовок, который можно выставлять под разным углом.
Чтобы алюминиевые направляющие не болтались в воздухе, под них надо будет подложить деревянную рейку.
На последнем этапе останется только прикрепить к опорной подошве ручного фрезера две деревянных рейки.
Пошаговый процесс изготовления самоделки можно посмотреть на видео ниже. Идея принадлежит автору YouTube канала FACIL LH.
Направляющая для ручного фрезера своими руками
Используя самодельную направляющую для ручного фрезера, очень удобно выбирать пазы в заготовках. Изготовить направляющую можно из куска фанеры и деревянных брусков.
Нам потребуется кусок фанеры прямоугольной формы и три деревянных бруска: один длинный и два коротких. Также понадобятся саморезы и клей ПВА.
Что касается инструмента, то автор использует электродрель и электролобзик. Для закручивания саморезов можно взять шуруповерт или обычную отвертку.
Сначала делаем разметку и при помощи дрели или шуруповерта сверлим в куске фанеры три отверстия параллельно друг другу.
Основные этапы работ
На следующем этапе при помощи электролобзика между первыми двумя отверстиями нужно прорезать паз.
Затем сверлим отверстие нужного диаметра с помощью кольцевой пилы.
По центру длинного бруска сверлим отверстие и вставляем болт. Крепим брусок к фанере, выставив его под прямым углом. Фиксируем барашковой гайкой.
По краям длинного деревянного бруска прикручиваем на саморезы два коротких, предварительно смазав их нижнюю часть клеем ПВА.
Затем останется только просверлить четыре крепежных отверстия и закрепить сам фрезер. Самоделка готова.
Подробно о том, как своими руками сделать направляющую для ручного фрезера, можно посмотреть на видео ниже. Данный обзор создан на основе видеоролика с YouTube канала FACIL LH.
IDEA BRILLANTE PARA HACER CON ROUTER — INVENTO CASEROКак с помощью ручного фрезера вырезать столешницу овальной формы
Мастер поделился способом, как в условиях домашней мастерской с помощью ручного фрезера вырезать столешницу овальной формы.
Сам способ довольно простой и доступен каждому — потребуется только правильно разметить заготовку (мебельный щит или лист фанеры), а также изготовить направляющую с шиной для ручного фрезера.
Своим опытом поделился автор YouTube канала «Звук молота (деревообработка)».
Делаем разметку
Сначала чертим две перпендикулярных линии (длина линий соответствует размерам будущей столешницы). Потом в трех точках забиваем гвоздики и натягиваем нитку.
После этого один из гвоздиков убираем, и устанавливаем маркер для разметки. Далее, удерживая нитку в натянутом состоянии, рисуем овал.
Изготавливаем направляющую с шиной
На следующем этапе приступаем к изготовлению направляющей. Состоит она из 4-х алюминиевых профилей, расположенных крест-накрест. В качестве основания для направляющих используется фанера.
Собираем все детали воедино. Внутрь профилей устанавливаем два ползуна, к которым крепится шина. К ней уже крепится ручной фрезер.
Вырезаем столешницу
Устанавливаем направляющую по центру заготовки, из которой будет вырезаться столешница. Далее вырезаем столешницу. Получается ровно и аккуратно.
Электролобзиком там не вырежешь.
Пошаговый процесс выполняемых работ можно посмотреть в авторском видеоролике ниже.
[Woodworking] Eggs jig/ Making an oval jig / Oval jig using router
Андрей Васильев
Задать вопрос
Как сделать направляющую для циркулярной пилы, лобзика и фрезера своими руками
Существенного расширения функционала и точности деревообрабатывающего оборудования можно достичь применением специальных приспособлений. Такие аксессуары заводского производства продаются в магазинах, но они чаще узконаправленного применения (только для фрезера, только для дисковой пилы и т. д.), да и стоят недешево. Изготовим простую, но точную универсальную направляющую шину, которая подойдет для большинства деревообрабатывающих инструментов.
Понадобится
Материалы:
- многослойная фанера;
- алюминиевая полоса;
- болт с барашковой головкой и шайба;
- клей для дерева;
- двухкомпонентный эпоксидный клей;
- шурупы.
Инструменты: разметочные приспособления, дисковая пила с направляющей шиной, ручной фрезер, шлиф-головка, пила-наградка, метчик, дрель и др.
Процесс изготовления универсальной направляющей шины для электроинструментов по дереву
Наше приспособление будет состоять всего из пяти деталей и главная среди них – направляющая шина из многослойной фанеры произвольных размеров. Мы же для определенности выберем заготовку для шины 250×450 мм.
Откладываем от углов, расположенных по диагонали, по длинной стороне 150 мм, по короткой – 65 мм. Соединяем эти точки прямой линией и отрезаем дисковой пилой.
От торца шины в 250 мм откладываем 30 мм и проводим прямую линию, параллельную торцу. Устанавливаем в фрезер фрезу диаметром 8 мм и по намеченной линии в шине выполняем прорезь. Шлифуем ее с двух сторон шлиф-головкой.
Вырезаем полоску фанеры 20×250 мм и приклеиваем к торцу направляющей шины. После высыхания клея внешние стороны этих деталей фрезеруем совместно ручным фрезером.
Две алюминиевые полосы по 385 мм склеиваем по длине с помощью двухкомпонентной эпоксидной смолы.
Укладываем на них направляющую шину так, чтобы совпали торцы, а также продольные оси прорези и алюминиевых отрезков.
Переносим на поверхность алюминиевого отрезка контур прорези и отмечаем центр ее закругления. В этой точке в алюминиевых отрезках сверлим отверстие и нарезаем резьбу.
Через прорезь в направляющей шине, подложив шайбу, закручиваем в резьбовое отверстие алюминиевых полос барашковый болт.
Размечаем и вырезаем ручку из куска многослойной фанеры с помощью лобзиковой пилы. После снятия кромок фрезером, крепим ее к направляющей шине с помощью клея и шурупов.
Теперь наша самоделка полностью готова для совместного использования со многими электроинструментами. Это может быть ручная дисковая пила, электролобзик, ручной фрезер и пр.
Замечаем расстояние до диска, фиксируем болтом. Производим рез циркуляркой.
Получился ровный рез.
Тоже самое можно проделать для лобзика или фрезера.
Смотрите видео
Съемное приспособление превратить обычную дрель во фрезер — https://sdelaysam-svoimirukami.ru/8173-semnoe-prisposoblenie-prevratit-obychnuju-drel-vo-frezer.html
Направляющая для краев фрезера Easy DIY — 3×3 Custom
У меня есть проект, в котором я собираюсь развести несколько прямых линий. Чтобы облегчить себе жизнь, я решил сделать эту супер простую приманку!
Изготовление этого приспособления занимает менее 10 минут, и в будущем это сэкономит вам много времени!
Для получения более подробной информации посмотрите полное видео ниже!
Ссылки ниже являются партнерскими ссылками, нажатие на них помогает мне поддерживать работу этого сайта 🙂
Петля для фортепиано
винты
Первое, что нужно сделать, это обрезать направляющую по размеру.
Я измерил петлю, которую использовал (24 дюйма), чтобы получить эти размеры, затем обрезал фанеру по размеру.
После того, как фанера была обрезана по размеру, я мог перейти к измерению расстояния между центром места, где должна проходить фреза, и внешним краем базовой пластины фрезера.
Проще всего это сделать, вставив в фрезер фрезу с V-образной канавкой. Поскольку насадка с V-образной канавкой имеет очень острую точку в центре, ее легко использовать в качестве ориентира для определения центра.
Если у вас нет фрезы с V-образной канавкой, вы также можете использовать небольшую прямую фрезу и использовать ее центр для справки.
Я установил опорную пластину и измерил расстояние от кончика фрезы до внешнего края опорной пластины фрезера.
Шахта размером 1-3/4”.
Итак, я установил упор настольной пилы на 1-3/4 дюйма (он может отличаться, если у вас другой фрезер) и разорвал фанеру!
Затем пришло время прикрепить шарнир фортепиано к двум кускам фанеры.
Чтобы получить максимальную точность от этого зажимного приспособления, важно соединить две части как можно ближе.
Поэтому я слегка прижал их друг к другу.
Затем я наклеил двухсторонний скотч на шарнир фортепиано и поместил его так, чтобы корпус шарнира находился прямо над местом соединения двух частей.
Двусторонняя лента помогает удерживать его на месте при креплении.
Я предварительно просверлил отверстия с помощью сверла Vix или сверла для определения центра. Эта бита отлично подходит для таких петель, она гарантирует, что вы просверлите отверстие точно по центру.
Сначала я начал с внешних концов, чтобы не беспокоиться о выравнивании всех отверстий посередине.
Я поместил винты на внешние концы перед тем, как предварительно просверлить все отверстия в центре.
После того, как я вставил винты на внешние концы, я переместил зажимы к центру, затем просверлил остальные отверстия и вставил все винты на место.
Готово!
Чтобы использовать приспособление, все, что вам нужно сделать, это выровнять край более узкой детали с отметкой отреза и зажать ее.
Тогда вы просто поднимаете крышку и уходите!
Поскольку я измерял расстояние от центра фрезы с V-образной канавкой до внешнего края опорной плиты, я могу использовать это приспособление для фрез разных размеров, и линия разреза всегда будет в центре.
Важно помнить, что при работе с этим зажимным приспособлением он всегда будет резать по центру, поэтому вы должны помнить об этом, размечая линии для пропилов.
Я надеюсь, что это было полезно, и теперь мне нужно использовать его для моего следующего проекта!
