Подсветка для кухни — как ее сделать?

Подсветка для кухни: типы, особенности, изготовление своими руками

Современная кухня — это не только красивая, модная мебель и функциональная бытовая техника, облегчающая и ускоряющая приготовление пищи или, например, мытье посуды, но и грамотное многоуровневое освещение. Сегодня дизайнеры, разрабатывая кухонные интерьеры, уделяют большое внимание подсветке рабочей зоны, пространства внутри шкафов и ящиков. Подсветки мебели снизу создают ощущение легкости, воздушности интерьера. Часто свои варианты подсветки кухни предлагают мебельщики, поставляющие на рынок кухонные гарнитуры с уже встроенными светильниками. Если же на вашей мебели такой «опции» не предусмотрено, а освещение кухни далеко не идеальное, можно исправить ситуацию, изготовив подсветку кухни самостоятельно.

Для начала нужно определиться с типом подсветки. Рабочую зону кухни можно подсветить светильниками точечного типа, линейными лампами и светодиодными лентами.

Выбор типа подсветки для самостоятельного изготовления нужно делать, объективно оценив свои навыки и возможности. Если они вообще отсутствуют в этой области, лучше пригласить мастера. Если вы никогда ничего подобного не делали, но все равно рветесь в бой, советуем смастерить кухонную подсветку с использованием светодиодной ленты: ее легко монтировать, смотрится она великолепно, работает эффективно при правильном подборе комплектующих.

Точечные светильники для подсветки кухни

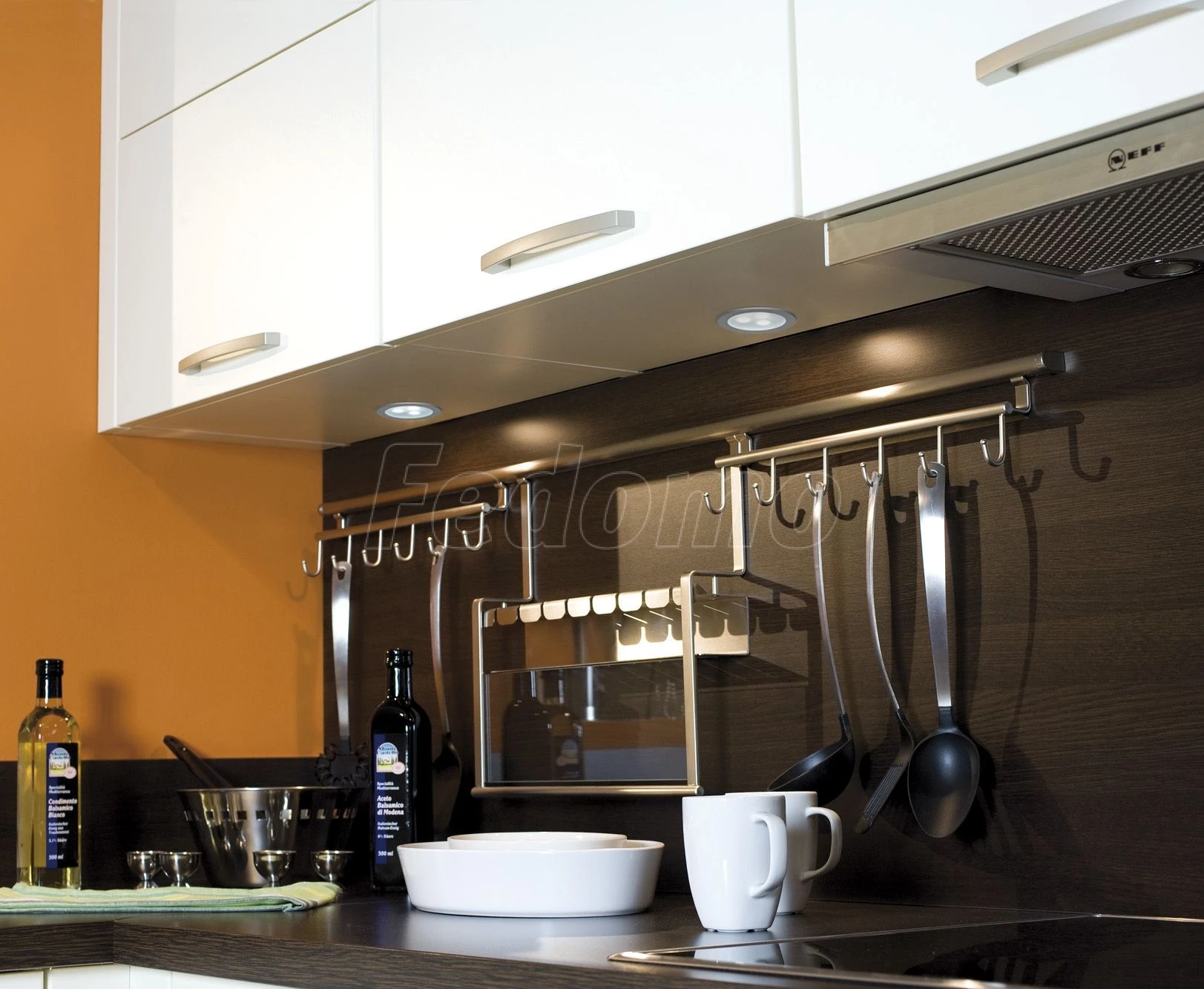

Этот вид подсветки эстетичен. Споты можно врезать в дно подвесных шкафов либо пристроить для их установки специальное фальшдно. Аккуратно смонтированные светильники выглядят эффектно. Яркость и цветовой спектр подсветки можно отрегулировать выбором ламп — галогеновых, светодиодных и т. д. Нельзя использовать лампы накаливания, так как они вместе со светом интенсивно вырабатывают тепловую энергию и сильно нагреваются, что делает их пожароопасными.

Кроме врезных точечных спотов, можно использовать для обустройства подсветки в кухне светильники накладного типа. Они многообразны по форме и более просты в монтаже, могут применяться как одиночные светильники, так и сгруппированные в одну линию, в этом случае расстояние между ними должно составлять 30—45 см.

Подсветка кухни точечными светильниками эффектно смотрится, интенсивность ее можно регулировать не только выбором ламп, но и, например, установкой реле на выключателе. Направление светового потока можно менять, если выбрать модели светильников с поворотным механизмом. Дизайн точечных светильников разнообразен, поэтому выбрать споты, оформленные в стиле, соответствующем стилевому решению вашего кухонного гарнитура, можно без труда в обычном или интернет-магазине.

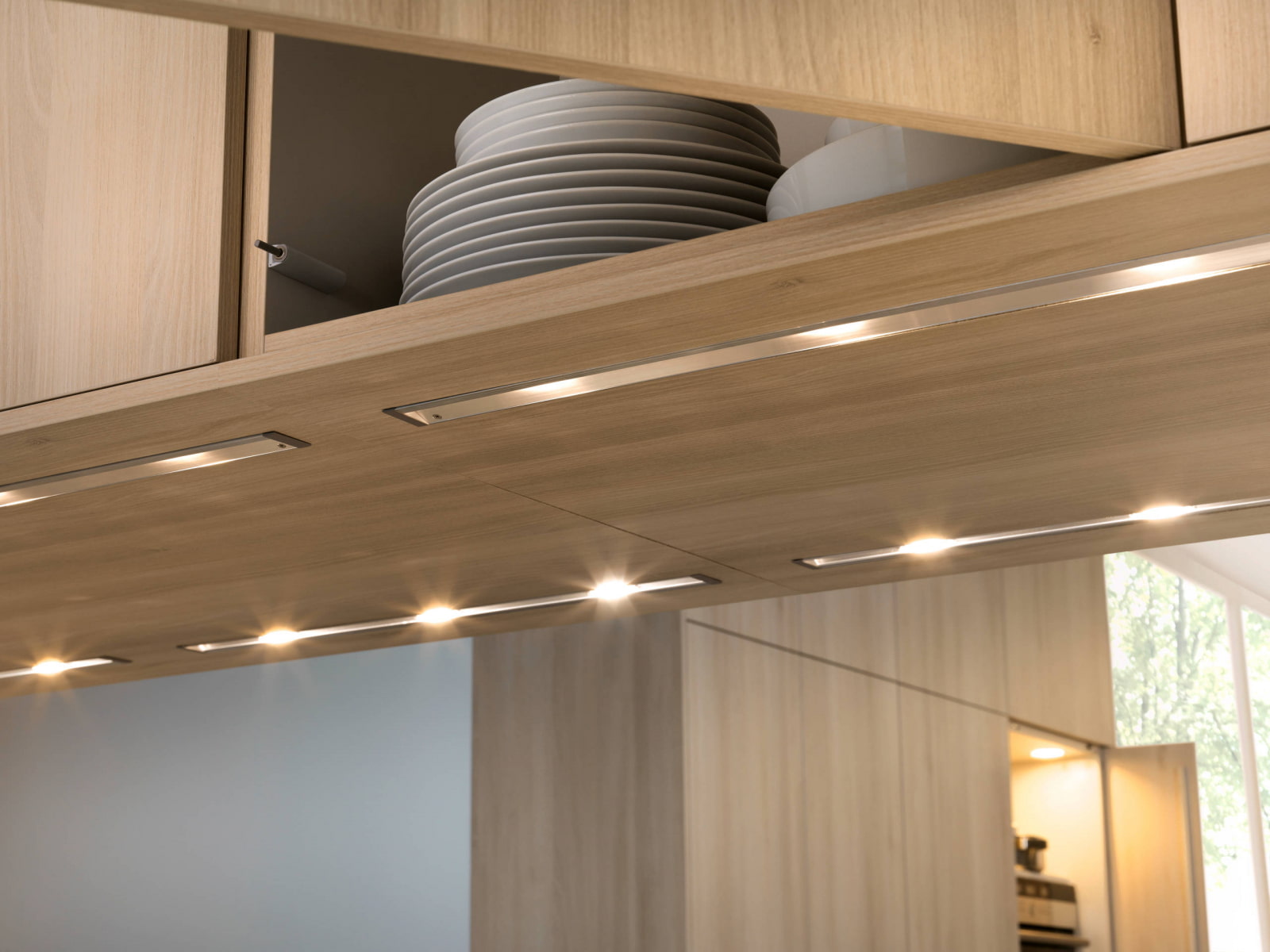

Подсветка линейного типа

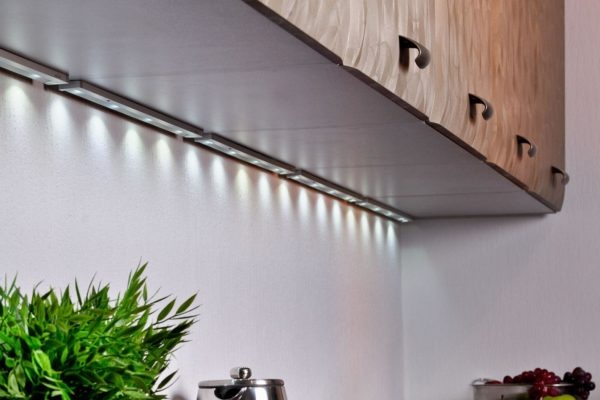

Линейную подсветку обычно располагают на кухне прямо под навесными шкафчиками, размещенными над столом и раковиной. Часто используют для ее обустройства люминесцентные лампы. Их располагают под дном шкафов в одну линию на минимальном интервале друг от друга. К днищу шкафчиков прикрепить их можно обычными шурупами.

Монтаж прост и не требует прорезки ниш, как в случае со спотами врезного типа.

Светильник люминесцентный 21Вт G5 T5 L 903/905мм

Подобная подсветка обеспечивает равномерное и достаточно интенсивное освещение. Световой поток направлен одинаково во все стороны, и, если оставить все как есть, это может вызвать определенный дискомфорт у тех, кто находится на кухне. Чтобы этого избежать, световой поток подсветки надо перенаправить. Для этого следует установить на внешнюю сторону лампы отражающий экран-бордюр, его можно красиво оформить и превратить в еще один элемент кухонного декора.

Лампы для такой подсветки выбирают обычно с цоколем G13, длина может быть разной — 60, 90, 120 либо 150 см. Производители предлагают модели как традиционного, так и оригинального дизайна. К преимуществам подобной подсветки можно отнести умеренное потребление электроэнергии при хорошей яркости светового потока, долгий срок службы, разный спектр света. Линейная люминесцентная подсветка подключается к электрической сети напряжением 220 В. Минус люминесцентных ламп — содержание в них ртути. Это повышает важность бережной эксплуатации и требует специфических условий утилизации таких ламп после выхода их из строя. Кроме того, для люминесцентных ламп характерно пульсирующее свечение, что может негативно воздействовать на глаза человека.

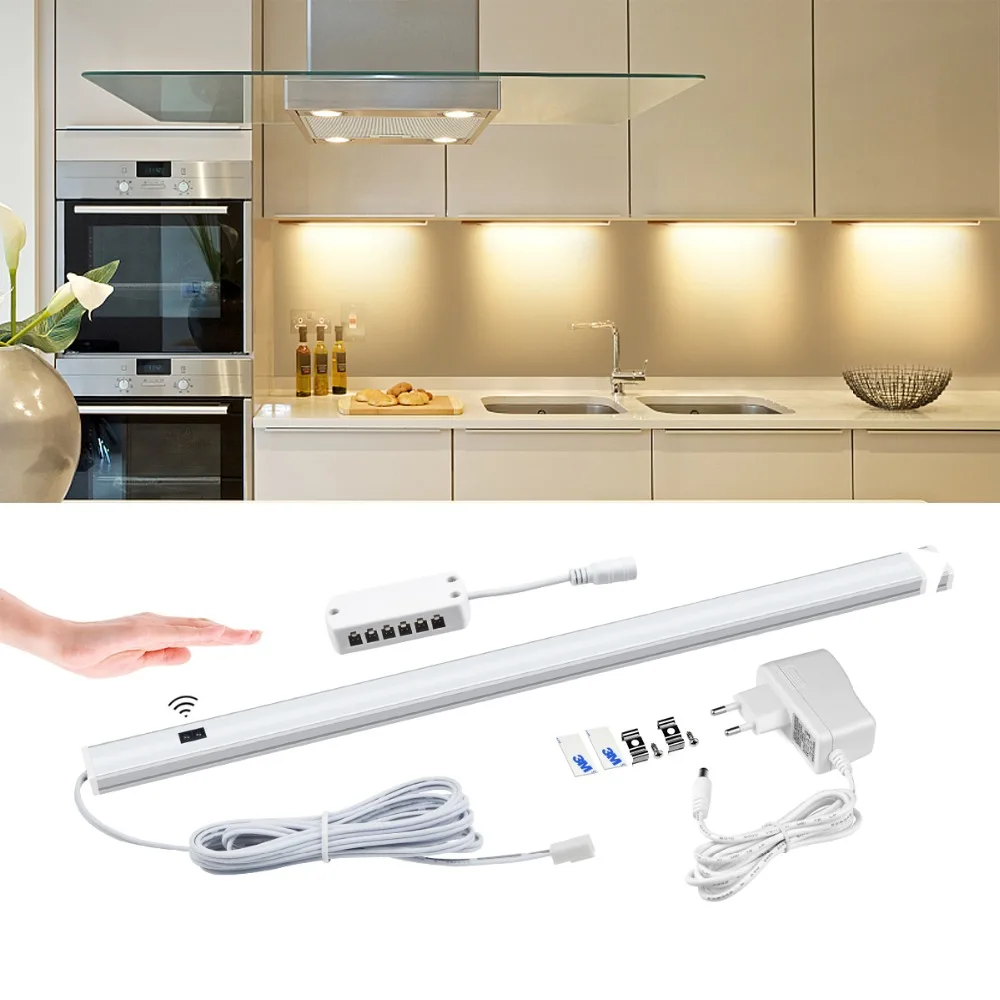

Более прогрессивное и модное решение для линейной кухонной подсветки — установка светодиодных балок. Эти линейные осветительные приборы выполнены в виде трубок, конструкция их достаточно простая. Устанавливают такие светильники на фиксирующие магнитные клипсы, монтируемые на мебели. Трубчатые балки дают яркий интенсивный свет, с их помощью можно оптимизировать освещенность любого участка кухни. Наиболее частое их применение — крепление к мебели над рабочей поверхностью кухни. Служат световые балки дольше других светильников, но и стоимость их весьма высока.

Светильник модульный светодиодный ЭРА LM-5-840-C3

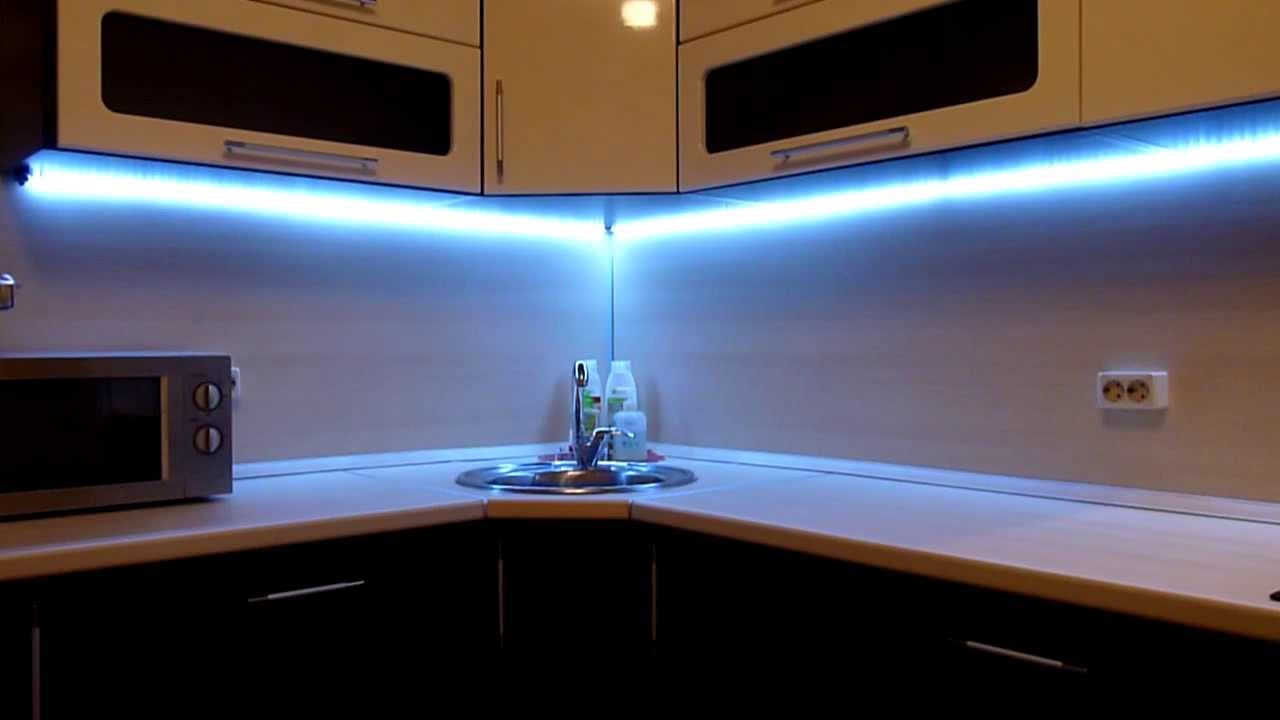

Подсветка кухни при помощи светодиодных лент

Популярное решение подсветки кухни, которое часто выбирают и супермодные дизайнеры интерьеров, и домашние умельцы, успешно обходящиеся без их услуг, — подсветка рабочей поверхности и других зон кухни светодиодной лентой. Этот эффектный и практичный способ подсветки универсален, но он просто оптимален для помещений с повышенным уровнем влажности и частыми температурными колебаниями разной амплитуды — для кухонь. К тому же такая подсветка долговечна, потребляет минимум электроэнергии, стойко переносит скачки напряжения в сети. Купить светодиодную ленту можно повсеместно и по доступной цене.

Уровень яркости светодиодных лент может сильно отличаться. Мощность свечения можно легко регулировать при помощи дистанционного пульта управления либо панели сенсорного типа. Кроме того, производители, помимо лент с белыми светодиодами, предлагают светодиодные ленты других тонов: красного и желтого, синего и зеленого цвета. Это открывает новые возможности дизайна кухонных интерьеров.

Светильник светодиодный LED NAVIGATOR 5Вт IP20 4000К

Светодиодные ленты можно смонтировать где угодно: на стене, на потолке, на днище навесных кухонных шкафов. В качестве крепежного средства применяются скобы, двусторонний скотч, надежный клей.

Для обустройства светодиодной подсветки кухни можно использовать специальные съемные панели из материала разной степени прозрачности. Конструкция их предусматривает внутреннюю полку, на которой удобно и легко крепится лента. Среди предлагаемых производителями подобной продукции вариантов рекомендуется отдавать предпочтение моделям, обладающим высокой степенью защиты, — IP44 и более. Панели должны быть покрыты защитным лаком или другим составом аналогичного действия. Для кухни часто используются модели, размер кристаллов которых составляет 50х50 либо 50х75, располагать их можно и в два ряда. Не стоит покупать для самостоятельного изготовления подсветки светодиодные ленты, которые запаяны в трубке. Их срок службы недолог, они быстро перегреваются, теряют яркость и в итоге перегорают. Чтобы подключить к электроснабжению светодиодные ленты подсветки, необходимо приобрести специальные переходники, обеспечивающие требуемые значения напряжения.

Самостоятельный монтаж подсветки кухни светодиодной лентой

Если выбирать тип подсветки для кухни, чтобы установить ее своими руками, то наиболее подходящий вариант для этого, как мы уже говорили, — подсветка светодиодными лентами. Эффективная, эстетичная и наиболее простая в установке.

Что необходимо подготовить для работы по обустройству кухонной подсветки:

качественные светодиодные ленты, рассчитанные на напряжение 12 Вт;
электрический кабель, сечение которого составляет 0.75 мм²;
вилки электрические;
скобы для фиксации ленты;
паяльник и все необходимое для работы с ним;
трансформаторы;
строительный двухсторонний скотч;
изоляционную ленту;
LED-профиль;
острые ножницы;
блок питания 12 Вт;
уголок для изготовления подсветки.

Инструкция по самостоятельной установке светодиодной подсветки с использованием лент:

Сделайте замеры требующейся длины светодиодной ленты, используя для этого строительную рулетку. После этого ножницами отрежьте нужную длину ленты от рулона и зачистите крайние контакты примерно на 1—1.5 см.
Аккуратно припаяйте к зачищенным контактам два отрезка кабеля. После завершения пайки следует выполнить изоляцию контактов, сделать это можно при помощи обычной изоленты либо удобной термоусадочной трубки.
На уголок либо профиль прилепите скотч, на нем установите и зафиксируйте светодиодную ленту, не забыв избавить ее от защитной пленки. На небольшом расстоянии от светодиодной подсветки следует установить также трансформатор.
Перед установкой трансформатора нужно предварительно снять с него корпус. Затем необходимо припаять к нему со стороны низкого напряжения оголенные концы провода светодиодной ленты. С другой стороны к трансформатору нужно присоединить электрический кабель со смонтированной на нем вилкой.
Прежде чем монтировать светодиодную подсветку, поверхность, на которую она будет установлена, необходимо тщательно очистить и обезжирить, используя для этого, например, спиртовой раствор или эффективное чистящее средство.
Пластиковый короб, в котором поместятся лишние провода, устанавливают внутри шкафа, ставшего платформой для установки подсветки. Провода протягивают сквозь проделанное в нижней стенке шкафчика отверстие. Фиксируются они в коробе, электроустановочными скобами.
Все провода подсветки прокладывают к тому месту, где будет смонтирован блок питания, к примеру, к вытяжке.
Провода соединяются параллельно: плюс к плюсу, минус к минусу.
После подсоединения проводов подсветки к блоку питания остается только оснастить его выключателем, и подсветка будет готова к работе.

выбор ленты, места установки и монтаж

Использование светодиодных ламп в освещении кухни позволяет решать одновременно несколько задач: разнообразить интерьер, придать больше света рабочей зоне, выделить интересные детали и мгновенно превращать кухню из места приготовления пищи в помещение для праздника или романтического ужина. Монтаж светодиодной подсветки легко осуществляется своими руками, материалы для него легко найти в магазинах с электрооборудованием. С минимальными затратами времени и средств вы можете придать кухне совершенно другой вид.

Преимущества использования светодиодной подсветки

Почему светодиоды приходят на смену традиционным лампам? Этому есть несколько причин:

Экономия электроэнергии – энергопотребление в 10 раз меньше, чем у ламп накаливания и в 3 раза меньше, чем у люминесцентных ламп.
Прочность, безопасность и стойкость к механическим внешним повреждениям.
Долговечность – светодиоды способны проработать около 11 лет непрерывной работы.
Высокая вариативность цветовой гаммы.
Отличная яркость освещения – устройство нагревается мгновенно.
Минимальное выделение тепла и работа при низких температурах.
Простота монтажа и использования.

Преимущества весьма серьезны, led-лента достойна того, чтобы если не занять главную роль в освещении кухни, то хотя бы существенно его дополнить.

Варианты применения светодиодной ленты в интерьере кухни

Помимо традиционного освещения рабочей зоны, в кухонном интерьере подсветку можно использовать и в других местах. Каждая зона при этом будет обыграна по своему. Примеры всех работ продемонстрированы на фото в конце статьи.

Рабочая поверхность

Функциональная подсветка рабочей поверхности – для этих целей освещение устанавливают под навесными шкафами, используя либо непосредственно LED-ленту или готовые светильники

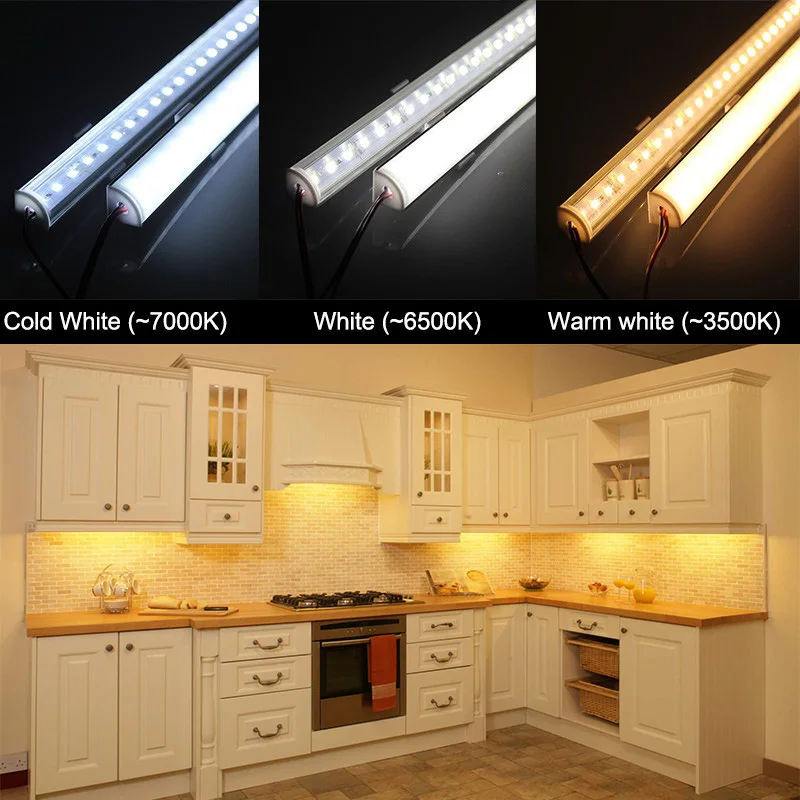

Важно! Выбирайте теплый белый свет для подсветки рабочей зоны, так ваши продукты будут выглядеть аппетитнее.

Кухонный гарнитур

Декоративная подсветка кухонного гарнитура – при установке ленты на верхнюю поверхность навесных шкафов ей не угрожают внешние воздействия и можно использовать любую открытую светодиодную ленту, при установке подсветки на нижнюю часть напольных шкафов, следует выбирать ленту с повышенным уровнем защиты, чтобы исключить риск намокания во время влажной уборки

Фартук

Декоративная подсветка фартука – особенно эффектно смотрится при использовании стеклянного фартука, в таком случае возможен как торцевой, так и обратный вариант подсветки, когда оборудование располагается с тыльной стороны фартука

Потолок

Освещение потолка – простыми в монтаже являются контурная подсветка (когда светодиоды располагаются на полке и светят вверх) и направленная (когда свет идет вдоль потолка). Это исключительно декоративная подсветка, которая не способна полноценно освещать помещение.

Ящики шкафа

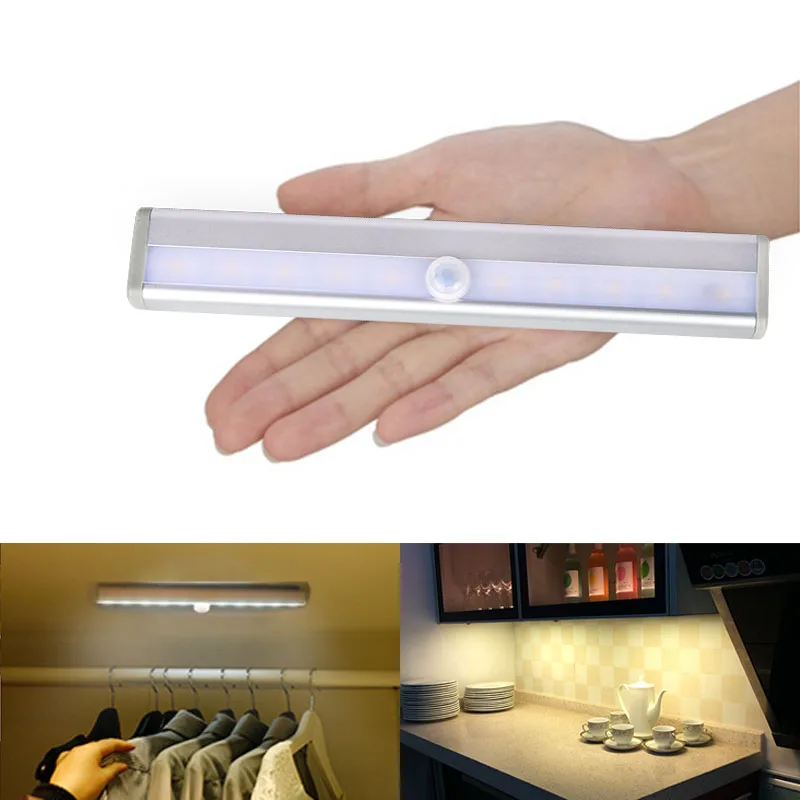

Функциональная подсветка внутри ящиков и шкафов —

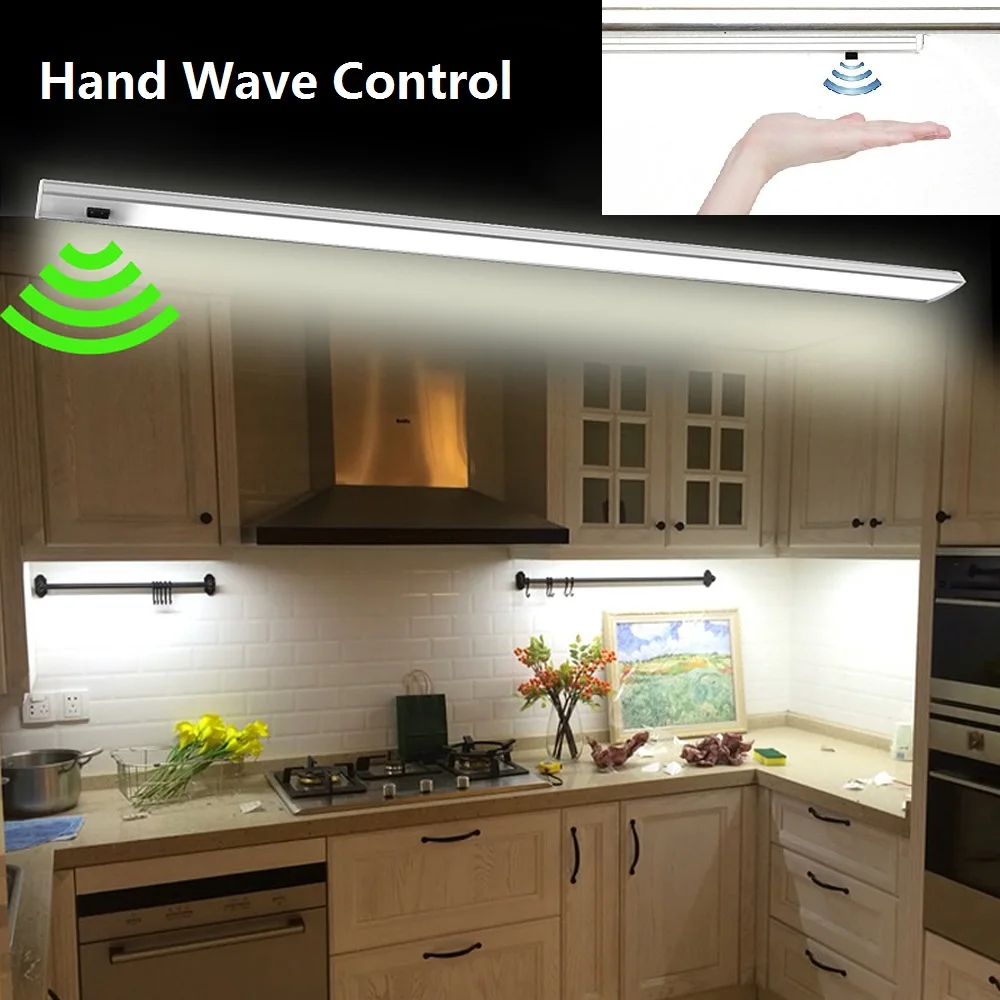

Обратите внимание на сенсорные светодиодные лампы, они будут срабатывать при открывании дверцы.

Обеденная зона

Подсветка стола и обеденной зоны – здесь также важно подобрать устройство, на котором будет иметься защитный слой, предохраняющий от паров, загрязнений и влаги
Этими вариантами возможности использования подсветки в интерьере не ограничиваются, все зависит от вашей фантазии.

Выбираем светодиодную ленту правильно

Чтобы не запутаться в обилии видов лент, мы подробно вам расскажем об их типах.
Ленты классифицируются по нескольким признакам:

Плотность расположения светодиодов – чем больше количество светодиодов на один погонный метр, тем ярче будет свечение (30 шт/м, 60 шт/м, 120 шт/м, 240 шт/м)
Степень влагозащиты – для кухни выбирайте ленту с маркировкой IP65
Количество цветов – ленты SMD светят одним цветом, яркость которого зависит от количества кристаллов в диоде, ленты RGB изготавливаются из кристаллов трех цветов, что позволяет ей светится всеми цветами радуги.

Лента RGB может оснащаться пультом дистанционного управления, с помощью которого и осуществляется изменение цвета.

Теперь вы можете выбрать ленту в зависимости от того, какую роль в интерьере будет играть подсветка.

Что необходимо для монтажа LED-ленты своими руками

Все необходимое легко приобрести в магазинах с электрооборудованием. Обращайте внимание на качество комплектующих.

Светодиодная лента. Продается метражом, поэтому предварительно произведите замеры поверхности для установки.
Блок питания. Так как напряжение led-ленты 12 Вт, а сеть выдает 220 Вт, необходим блок питания. Его лучше подбирать с запасом мощности 30%.
Провод гибкий двужильный сечением 0.75 мм.
Паяльник с припоем.
Изолента или термоусадочная трубка.
Выключатель или тумблер

После того, как вы приобрели все необходимое, можно приступать к монтажу.

Как сделать монтаж самостоятельно

Разберем поэтапно, процесс монтажа светодиодной ленты под шкафы кухонного гарнитура.

Определите место, куда спрячется блок питания, от этого зависит длина используемого провода. Можно выбрать место поближе к розетке, можно включиться в точку подключения кухонной вытяжки. Все зависит от «рельефа» вашей кухни.

Замерьте поверхность предполагаемой установки.

Отрежьте необходимое количество ленты.

Обратите внимание на метки для разрезов! Обрезав ленту в другом месте вы рискуете ее испортить

Прочитать как правильно разрезать светодиодную ленту можно тут.

К контактам либо припаиваются два кабеля, либо устанавливаются два коннектора (на фото)

Затем выполняют изоляцию (лентой либо трубкой).

Провода соединяем параллельно, соблюдая полярность — плюс к плюсу, минус к минусу. Полученные соединения подключаем к выходу блока питания.

Основа у ленты самоклеящаяся, поэтому предварительно очистив и обезжирив поверхность, мы ее просто приклеиваем.

Не включайте подсветку сразу же после монтажа, дайте клею остыть и схватиться.

После того, как вы тщательно спрятали провода и закрепили блок питания, вуаля! Ваша подсветка готова.

Примеры готовых работ

Продемонстрируем лучшие работы по освещению кухни светодиодными лентами.

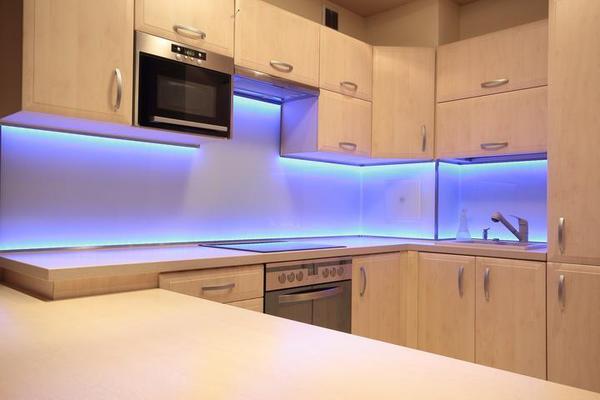

На данном фото использована подсветка рабочей зоны, накладные ленты располагаются по краю нижней части навесных шкафов, эффектно отражаясь в стеклянном фартуке.

Здесь оригинально использована подсветка обеденной зоны.

Помимо подсветки рабочей зоны, в этом интерьере использована подсветка напольных шкафов.

Для удобства использования организована подсветка внутри ящика.

Видео

Для лучшего понимания процесса монтажа, предлагаем вам посмотреть видео. Здесь объясняется подробный процесс монтажа RGB-ленты с дистанционным управлением.

Как видите, придать изюминку освещением своей кухни не так сложно, как может показаться на первый взгляд. Тщательно продумайте варианты использования светодиодной ленты, немного вашего времени и результат превзойдет все ожидания.

Светодиодная подсветка для кухни под шкафы: делаем своими руками

В современных вариантах оформления кухни дизайнерами часто используются нестандартные стили освещения, позволяющие хорошо разграничивать те или иные зоны и выделять элементы интерьера. Одним из наиболее органичных и стильных вариантов среди них является светодиодная подсветка для кухни под шкафы, которые могут украсить любой интерьер и в то же время отлично справляются с важными функциями, такими как выделение нужной рабочей области и её освещение.

По сравнению с электрическими изделиями, работающими по принципу накаливания, светодиодные устройства потребляют значительно меньше энергии, обладая при этом не меньшей эффективностью.

Содержание статьи

Преимущества и недостатки использования светодиодов под шкафы

Подсветка для кухни под шкафы светодиодная имеет ряд заметных преимуществ, в частности:

обеспечивает хорошую освещённость рабочей зоны в комнате;
включение на полную рабочую мощность происходит сразу, в отличие от прочих вариантов светильников;
срок эксплуатации светодиодов длительный и не зависит от частоты включений и выключений;
низкое энергопотребление позволяет ежегодно экономить заметную сумму, которая наверняка пригодится для прочих нужд;
установка светодиодных ламп не требует смены светильного устройства либо проводки. Достаточно подбора оптимальных по мощности светодиодов, и цоколя, соответствующего по габаритам прибору освещения;
качественные светодиодные лампы практически не подвергаются перегреву в процессе использования и не вызывают шума.

Если же говорить о недостатках, то единственным из них можно назвать высокую стоимость, которая с лихвой компенсируется долговечностью и экономичным потреблением энергии.

Выбор места для монтажа

Для крепления светодиодной подсветки для кухни наилучшим местом является рабочая зона под навесными кухонными ящиками. При таком расположении поток света не оказывает ослепляющее воздействие на глаза и даёт хорошие возможности для обзора кухонного стола, что удобно в процессе работы. Помимо этого, можно обустроить светодиодную ленту сверху от навесных шкафов, несколько ниже потолка, что не только способствует дополнительному освещению, но и придаёт мебельной конструкции визуальное ощущение невесомости.

Некоторые дизайнеры предпочитают нестандартные расположения светодиодных подсветок, в частности:

в месте расположения кухонной вытяжки;
внутри кухонных шкафов с прозрачными дверцами;
на барной стойке, под столешницей и т. д.

Одной из эффектных разновидностей является устройство на кухне светящейся столешницы, которая производится из прозрачных полимерных материалов либо из клееного стекла. Подсветку монтируют снизу так, чтобы она освещала рабочее пространство целиком.

Ещё более стильным выбором может служить светящаяся скиналь. Декоративная диодная панель такого типа способна придать элегантность любому кухонному дизайну, и работа на такой кухне становится подобной настоящему искусству.

Разновидности светодиодов

Светодиодная подсветка для кухни под шкафы может быть приобретена в готовом виде или смонтирована из отдельных элементов на основе собственного выбора и предпочтений. Разновидности LED устройств, используемых при этом следующие:

накладные или врезные линейного типа;
накладные или врезные точечного типа;
светодиодные ленты.

Накладные устройства более просты в монтаже, а врезные более эффектно и стильно выглядят. Светодиодные ленты наиболее доступны в цене, красиво смотрятся и выпускаются в различных вариантах по цвету, яркости и размерам, а потому пользуются наибольшей популярностью.

Основные критерии при выборе светодиодной подсветки на кухне:

влагостойкость;
максимальная приближённость к естественному освещению;
достаточный уровень освещённости рабочей зоны;
внешний вид;
доступность в цене.

Материалы для самостоятельного обустройства подсветки кухни светодиодной лентой:

лента требуемой длины;
кабель электрический с двойной оплёткой;
12-вольтный блок питания;
термоусадочная трубка с целью герметизации соединений;
при необходимости – алюминиевый профиль для фиксации;
накрывающая крышка из прозрачных полимеров либо матового стекла;
выключатель.

Этапы установки своими руками:

отрезается лента необходимый длины, срез при этом делается в специально предусмотренных для этого местах;
ленту припаивают к концу электрокабеля, тянущегося от блока питания;
соединение обжимают термоусадочной трубкой для обеспечения герметичности;
устанавливается выключатель к блоку питания;
профиль из алюминия фиксируется со стенной стороны в соответствии с контурами кухонной мебели;
лента крепится самоклеящейся стороной внутрь профиля;
на профиль с закреплёнными светодиодами устанавливается крышка;
выполняется тестовое включение и выключение.

Некоторые из перечисленных этапов не являются обязательными. Так, например, допустима фиксация светодиодной ленты непосредственно на кухонную мебель, без использования алюминиевого профиля. Также необязательной является и установка крышки поверх светодиодов, и при желании можно обойтись без неё.

Видео по теме:

Подсветка кухонного гарнитура своими руками, варианты исполнения, светодиодная, галогеновая, люминисцентная

Подсветка кухонного гарнитура — это важный элемент дизайна. Однако она служит не только украшением, но и имеет большое практическое значение. По собственному опыту могу сказать, что она выполняет две главные функции — это освещение рабочей области и всего помещения, когда не требуется яркого света.

Варианты подсветки

Подсветка кухонного гарнитура и рабочей зоны может организовываться по-разному. Часто не делают дополнительных конструктивных элементов непосредственно в самой мебели, а организуют ее на потолке. Для этого по периметру стенки, на потолке монтируют короб из гипсокартона, в который встраиваются точечные светильники.

Рис.1.
Рис.2.
Рис.3.
Рис.4.

Такой подход хорош и универсален, однако сделать это возможно только на этапе ремонта. А что делать в том случае, когда он уже сделан, а подсветку кухни не предусмотрели? Существует еще два варианта: установить ее в козырек либо непосредственно над столешницей.

Рис.5. Подсветка, установленная в козырек, позволят осветить весь кухонный гарнитур и часть столешницы, над которой также установлены светильники.
Рис.6. В данном примере подсветка выполнена led лентой. Особенностью данного исполнения является специальный элемент — отражатель, установленный на шкафы, который создает направленный поток.

Подсветка столешницы

Подсветка столешницы — это неплохой вариант, сделать ее можно различными способами. Раньше для этих целей применяли люминесцентные лампы. Сейчас с появлением светодиодной ленты и специальных коробов эта задача значительно упростилась. Кроме того, благодаря малому потреблению электроэнергии, она еще и экономичная.

Рис.7.
Рис.8.
Рис.9.
Рис.10.

Светодиодная лента может наклеиваться как непосредственно на кухонную мебель, так и в специальные короба. Они бывают различных конфигураций, в том числе и треугольной формы. Такая конфигурация позволяет использовать их в качестве уголка закрывающего шов между шкафами верхнего ряда и фартука, и одновременно они выполняют функцию рассеивания света. Единственной проблемой является малая распространенность таких конструкций на строительном рынке и их значительная стоимость.

Варианты монтажа светодиодной ленты

Светодиодная лента может быть наклеена на дно кухонных шкафчиков. Однако более правильный вариант это установить ее в специальный короб. Он обеспечит охлаждение светодиодов и за счет матового рассеивателя и создаст равномерный световой поток на рабочую зону. Для ее подключения необходим блок питания и диммер. Схемы и особенности подсоединения одноцветной и многоцветной led полос приведены на рисунках ниже.

Рис.11.
Рис.12.
Рис.13.
Рис.14.

Подсветка в козырьке кухонного гарнитура

Рис.15. Освещение из точечных мебельных светильников, установленная в козырек кухни.

Для реализации этого способа потребуется плита ЛДСП, которую необходимо установить сверху верхних шкафов и вмонтировать туда светильники. Существует несколько вариантов исполнения подсветки данным способом, в этой статье хочу поделиться собственным опытом.

Конструктивно подсветка кухни состоит из несколько плит ЛДСП и светильников. Ее можно изготовить на заказ, либо приобрести готовую и доработать по месту. В зависимости от конфигурации шкафчиков козырек может состоять из одной или нескольких частей.

Рис.16. Козырек изготавливается из плиты ЛДСП. Он может быть того же цвета что и гарнитур или другого, создавая контраст.

Вся проводка и блоки питания для светильников располагают на нем.

Важной особенностью является его ширина. Учитывая, что глубина шкафов верхнего ряда составляет 30 см, то козырька будет 50см. Получается, что он будет выступать примерно на 20 см, что достаточно для монтажа мебельных светильников.

Козырек хорошо смотрится тогда, когда он выглядит как единое целое. Если он состоит из нескольких частей, то естественно имеются стыки, которые бросаются в глаза, что портит дизайн. Это происходит, когда на ЛДСП наклеена кромочная лента. Если состыковать две плиты у которых нет обрамления, то шов получается практически незаметным. Следует отметить, что необработанные торцы не повредятся с течением времени, так как на них отсутствует воздействие влаги.

Рис.17. Интересным решением будет сделать козырек толщиной не 16 мм, а 28 мм. Так он будет выглядеть более массивно и придавать законченность мебели.

Вторым этапом организации подсветки является монтаж мебельных светильников. Для этого с шагом 60 см проделывают отверстия в козырьке. Сверлить удобно с помощью специальной коронки по дереву.

После чего заранее приобретенные мебельные светильники устанавливают в просверленные отверстия. Их можно приобрести практически в любом специализируемом магазине. При покупке уточняем у продавца необходимое количество трансформаторов, в случае если лампочки на 12 вольт.

Таким образом, можно сделать подсветку кухонного гарнитура. В качестве дополнения и что бы скрыть не обработанный торец ЛДСП, я добавил толстую набивную кромку.

Рис.18.
Рис.19.
Рис.20.
Рис.21.

Сравнение светодиодных и галогеновых ламп

В заключение хочу поделиться одним интересным моментом, связанным с подсветкой кухонного гарнитура. Речь пойдет о экономии электроэнергии.

У меня в подсветке участвует 6 ламп по 20 Вт. В сумме получается 120 Вт. Учитывая, что этот вид освещения на практике оказался излюбленным и днем, и ночью, то горит она много и часто. Соответственно потребление электроэнергии у нее получалось значительное.

Немного поразмыслив, решил установить светодиоды мощностью 3 Вт, что собственно, и показано на фото. Выглядят они так.

Рис.22. Светодиоды для мебельного светильника.

Приобретал специально с желтым светом. Вот что получилось в итоге. Так выглядит днем.

Рис.23. Освещение led лампами.

А так смотрится ночью.

Рис.24. В ночное время.

На последнем фото видно сравнение свечения светодиодной лампочки мощностью 3 Вт (слева) и галогеновой 20 Вт (справа). Диоды менее яркие, но достаточно хорошо освещают кухню и столешницу. Кроме того, они не греются и имеют направленное свечение.

Почему одна лампа галогеновая? Дело в том, что благодаря своему малому потреблению электроэнергии, все шесть светодиодных лампочек не могут запустить трансформатор на 60 Вт. Поэтому пришлось оставить одну галогеновую. Правильно было бы для подключения приобрести специальный маломощный led трансформатор.

В заключении несколько идей по организации освещения кухонного гарнитура.

Рис.25.
Рис.26.
Рис.27.
Рис.28.
Рис.29.
Рис.30.
Рис.31.
Рис.32.
Рис.33.
Рис.34.
Рис.35.
Рис.36.
Рис.37.
Рис.38.

Подсветка на кухне светодиодной лентой

Дизайн современной кухни предполагает установку качественного освещения. Оно выигрышно подчеркивает интерьер помещения и дает возможность выполнять домашнюю работу без ущерба для зрения. Обычные лампы накаливания не всегда вписываются в концепцию удобной и красивой кухни, поэтому рассматриваются альтернативные источники. Светодиодные ленты — яркий пример организации основного освещения или подсветки на кухне. Разберемся, что же это такое, как ленты устанавливаются и существует ли возможность провести подключение светодиодной ленты своими руками. Для удобства присвоим светодиодной ленте сокращение СДЛ.

Светодиодная подсветка — это новое направление в стиле помещения

Что такое светодиодная лента и как она работает

Главным элементом СДЛ является светодиод. Через него проходит электрический ток и полупроводник начинает светиться. СДЛ поставляется в катушках по 5 метров и различаться по ряду параметров. Освещение при помощи СДЛ создает уютную и неординарную обстановку, экономит потребление электроэнергии.

Внимание!!! Светодиодная подсветка на кухне подключается при помощи дополнительного оборудования — для нее не подходит напряжение 220В

К дополнительному оборудованию относятся:

Блок питания
Диммер
Усилитель
Монтажный профиль при необходимости

К каждому из устройств и приспособлений предъявляются особые требования.

Как выбрать ленту со светодиодами

Чтобы сделать правильный выбор светодиодной ленты, обратите внимание на следующие параметры и особенности полупроводников:

Плотность элементов — чем дальше светодиоды отстоят друг от друга, тем больше темных пятен будет на освещаемой поверхности. В таблице приведена зависимость яркости от количества светодиодов

Светодиодная лента продается в любом специализированном магазине

Количество светодиодов, шт/м	30	60	120	240
Свечение	нормальное	яркое	очень яркое	повышенная яркость

Тип светодиодов — трехкристальный подходит для основного освещения, однокристальный — это светодиодная лента для подсветки кухни.
Цветопередача — указывается в Кельвинах. Более низкий показатель соответствует более теплому свечению. Например, 2000 К сопоставимы с пламенем свечи, 2600 К — лампа накаливания, 5000 К — свет люминесцентной лампы.
Мощность — указывается на погонный метр в ваттах. Для освещения одного квадратного метра кухни требуется 2 Вт, что соответствует примерно 20 Вт обычной лампы накаливания. Светодиодная лента на кухне должна выдавать норму освещенности в 150 люкс.
Влагостойкость — оптимальной для кухни является СДЛ с маркировкой IP65.
Основа — обычно идет клеевая, если нет — для монтажа используется двусторонний скотч.

Зная устройство светодиодной ленты, параметры свечения элементов, особенности маркировки, габариты помещения, выбирается подсветка для кухни.

Дополнительное оборудование для светодиодной лампы

Рассмотрим подробнее, что потребуется иметь, если планируется монтаж светодиодной ленты на кухне своими руками.

Свет можно провести в любой закоулок кухни

Блок питания

Обычно один блок питания рассчитан на работу 5 метров ленты. В зависимости от СДЛ выбирается вольтаж — 12В или 24В. Мощность берется на 20% больше, чем требуется для подключаемой подсветки. Обращается внимание на тип охлаждения блока питания:

Активный — вентилятор постоянно затягивает в блок питания воздух, оборудование работает без перебоев. Шум и размеры блока питания относятся к минусам этого способа охлаждения
Пассивный — тепло отдается в окружающую среду, наступает быстрый перегрев, но привлекают маленькие размеры блока питания

Диммер и усилитель

Устройство, которое регулирует освещение кухни светодиодной лентой. Имеет встроенный потенциометр, который хранит в памяти последние значения яркости. Диммер управляется механически или работает при помощи дистанционного пульта.

Ставится в том случае, если диммер не справляется с нагрузкой или используется несколько блоков питания.

Монтажный профиль

Монтажный профиль для светодиодной ленты прекрасно подходит, чтобы общий вид кухни оставался красивым

Крепится немного ниже потолка при организации основного освещения или на необходимом уровне при подсветке. Предпочтение отдается алюминиевому профилю, который комплектуется рассеивателем. Можно использовать пластиковый профиль для светодиодной ленты, но тогда выбирается качественный материал, который не расплавится от светящихся диодов. Размеры профилей подбираются таким образом, чтобы была возможность наклеить внутрь полосу со светодиодами.

Самостоятельная установка светодиодного освещения на кухне: в рабочей зоне, потолке и других локациях

Помимо СДЛ и дополнительного оборудования потребуется дрель, шуруповерт, саморезы для крепления профиля, стусло для формирования угловых стыков профиля, обезжириватель. Если основа полосы не самоклеящаяся, то потребуется двусторонний скотч.

Монтаж светодиодной ленты на кухне своими руками происходит в следующем порядке:

Монтаж щитка — организация герметичной конструкции, в которой располагается дополнительное оборудование. Если диммер работает от пульта, то он выносится наружу. При необходимости используется несколько блоков питания и на каждые дополнительные 5 метров полосы устанавливается усилитель. Все подключения проводятся параллельным способом;
Разметка — ориентиром является потолок со светодиодной подсветкой, а не уровень пола;
Подготовка профиля — если в нем нет монтажных отверстий, то необходимо их просверлить до фиксации профиля на стену;
Установка профиля;
Подсоединение ленты к диммеру и блоку питания, проверка работы оборудования до монтажа светодиодов в профиль;
Приклеивание СДЛ к профилю.

Чтобы лента не отклеилась, обезжирьте поверхность профиля перед фиксацией на нем светодиодов

Монтаж ленты в 6 шагов

Что еще можно сделать своими руками

Когда планируется установить светодиодное освещение своими руками, то не всегда удается найти нужные материалы или оборудование. В этом случае кое-что приходится делать самостоятельно.

Профиль для СДЛ

Изготовить профиль для светодиодной ленты своими руками можно из любого алюминиевого профиля, который имеет приятный внешний вид, или пластикового кабель-канала. Важно чтобы СДЛ подошла по ширине, а пластик выдержал нагрев. От кабель-канала используется крышка.

Блок питания

Изготовить блок питания для светодиодной ленты своими руками можно из блока питания на 19 В для ноутбука или монитора. Следует понизить напряжение до 12 В. Для этого покупается импульсный стабилизатор, при этом даже китайские варианты, которые отличаются демократичной ценой, работают без проблем.

Блок питания нужен обязательно, не допускайте попадания воды на него

Светильник под шкафы в зону фартука

Для его изготовления используются те же компоненты — светодиодная полоса, блок питания, диммер. Решить следует только эстетический вопрос с корпусом. Можно использовать вырезанные из пластика заготовки, на которые наклеивается лента, или алюминиевый уголок. А можно прикрепить СДЛ к перекладине, на которую в шкафах вешаются плечики. Идеально подходит плоский хромированный профиль. Как вариант — сделать двойной светильник из светодиодной ленты своими руками. Для этого нужно соединить друг с другом два куска перекладины и параллельно наклеить два отрезка СДЛ.

Обеденный стол и столешница с подсветкой

Здесь будут задействованы декоративные качества СДЛ. Стол собирается на основе старого стола, чтобы не приделывать ножки и использовать имеющуюся столешницу. Потребуется стекло толщиной 8 мм по размеру старого стола, деревянные дощечки для каркаса новой столешницы, металлическая полоса под СДЛ, светодиодная полоса с малой мощностью — стол должен иметь приятную подсветку, но не являться источником освещения кухни. Чтобы изготовить стол с подсветкой своими руками, потребуется выполнить следующие действия:

При помощи шкурки сделайте одну сторону стекла матовой
Из дощечек соберите каркас
К старой столешнице приклейте металлические полосы для установки на них СДЛ — расположение зависит от фантазии, но можно сделать просто по периметру
Провода от СДЛ выводятся под столешницу, там же крепится блок питания и диммер
Каркас устанавливается на старую столешницу, накрывается стеклом

Важно хорошо обработать срезы стекла, чтобы не пораниться.

ПОСМОТРЕТЬ ВИДЕО

Подводя итоги

Подсветка на кухне светодиодной лентой используется при создании основного, дополнительного или декоративного освещения. Она монтируется в специальный профиль и устанавливается под потолком или приклеивается над рабочей поверхностью. Параметры освещения подбираются индивидуально, но следует помнить, что кухня не должна находиться в полумраке. Экономия на электроэнергии здесь неуместна, ведь светодиоды потребляют в 7-10 раз меньше электричества, чем лампы накаливания.

Светодиодная подсветка для кухни: виды и особенности установки

Читайте в этой статье:
Светодиодная подсветка на кухне: из чего она делается
Подсветка LED для кухни: что подсвечивать и куда устанавливать
Принцип установки и подключения светодиодной ленты

Что такое светодиодная подсветка для кухни и где она применяется, современному человеку объяснять не приходится – большинство людей с этим элементом декора знакомо не понаслышке. Многие видели ее в работе, а некоторые даже наблюдали за процессом ее установки, который, по большому счету, сложным назвать трудно. Именно о нем мы и поговорим в это статье, в которой вместе с сайтом okuhne.net разберемся с вопросом ее монтажа – мы расскажем о разновидностях светодиодных подсветок, о том, куда ее можно устанавливать и, самое главное, как это делать правильно?

Подсветка led для кухни фото

Светодиодная подсветка на кухне: из чего она делается

Практически в ста процентах случаев любая декоративная подсветка в современных домах и квартирах изготавливается с помощью такого осветительного прибора, как светодиодная лента. По сути, это тонкая полоса, на которой собраны светодиоды в большом количестве – она имеет самоклеющуюся основу, и никаких проблем с ее креплением не возникает. Ленты могут отличаться друг от друга по нескольким признакам – по количеству светодиодов на один погонный метр изделия и по типу используемых светодиодов. И тот и другой момент оказывает большое влияние на яркость свечения ленты и ее другие эксплуатационные характеристики. Если с количеством светодиодов на метр все более или менее понятно – как правило, это 30, 60, 120 или 240шт. на погонный метр, то с типом самих диодов нужно разобраться несколько подробнее.

SMD-лента – ее еще называют одноцветной. Она может излучать любой цвет, но оттенок ее свечения является стабильным. То есть, если вы купили ленту с теплым белым светом, то зеленым оттенком она вряд ли будет светиться. Собирается такая лента на основе светодиодов марки SMD, которые могут быть двух видов: SMD 3028 или SMD 5050 – цифры указывают на размер излучателя, который, в свою очередь, характеризует светодиод со стороны используемых для его изготовления кристаллов. Если SMD 3028 является монокристаллическим, то SMD 5050 содержит в себе целых три кристалла – естественно, последний диод светит намного ярче. Если выражать разницу в цифрах, то примерно в 2,5 раза ярче.
Светодиодная лента для подсветки кухни фото
RGB-лента. В отличие от своего SMD аналога, изготавливается из светодиодов, в которых используются три кристалла цветного свечения – красный, зеленый и синий. Именно это сочетание кристаллов позволяет ленте светиться, как говорится, всеми цветами радуги – изменяя яркость того или иного кристалла или вообще включая их поодиночке, светодиод может излучать любой спектр свечения. Белый свет достигается одновременным включением всех трех кристаллов. В большинстве случаев светодиодная лента для подсветки кухни RGB оснащается пультом дистанционного управления, с помощью которого и осуществляется изменение цвета свечения ленты.

Кроме всего прочего, и та и другая светодиодная лента может иметь или не иметь защиту от влаги – влагозащищенная светодиодная лента имеет силиконовую защиту. Ее можно использовать даже на улице и под проливным дождем с ней ничего не случается. О такой светодиодной подсветке для кухни можно посмотреть в приложенном ниже видео.

Подсветка LED для кухни: что подсвечивать и куда устанавливать

Посредством светодиодной ленты можно декорировать любой предмет, находящийся в интерьере помещения – здесь без исключений, но существуют некоторые традиции, выработанные пусть не большой, но все-таки практикой использования подобных осветительных приборов. Следует понимать, что одни элементы комнаты (в данном случае кухни) хорошо смотрятся с такого рода подсветкой, а другие – не очень. Именно поэтому, говоря о светодиодной подсветке кухни, имеют в виду ряд конкретных интерьерных элементов. Поговорим о них немного подробнее.

Потолок. В принципе, вариант стандартный – изготавливается потолок из гипсокартона, в котором предусматривается специальная ниша для установки светодиодной ленты и сопутствующего ей оборудования (адаптер и блок дистанционного управления, если таковой имеется). Это исключительно декоративная подсветка светодиодами на кухне, которая не способна полноценно освещать помещение.
Шторы. Вариант довольно интересный, но здесь, так же как и в случае с потолком, понадобится изготовить некоторое подобие ниши для потолочного карниза. Как вариант, можно рассмотреть пенопластовый или полиуретановый потолочный багет – его устанавливают перед карнизом, благодаря чему получается своеобразное укрытие, за которым можно легко спрятать светодиодную ленту.
Рабочая зона. Это уже серьезное освещение, в задачи которого входит создать нормальные рабочие условия хозяйке кухни. В большинстве случаев светодиодная лента устанавливается под низом навесных мебельных шкафчиков – делая такую подсветку, лучше приобретать мощную ленту с ярким свечением.
Рабочая зона кухни может иметь декоративную подсветку. В случае, когда для нормальной работы в помещении освещения достаточно, под низ шкафов можно смонтировать и слабенькую, и даже цветную светодиодную ленту. Отличным вариантом декоративной подсветки в этой зоне является стеклянный фартук, подсвеченный изнутри.
Светодиодная подсветка для кухни фото

В принципе, существуют и другие места на кухне, в которых можно использовать светодиодную подсветку. Некоторые люди освещают с помощью этого «светильника» даже бытовую технику – размещая ленту, к примеру, за холодильником, добиваются необычного эффекта. Зачастую под понятием декоративного освещения также принимают сенсорную декоративную подсветку на кухне, которая, в принципе, нужна только для удобного использования бытовой техники – отдельно она не продается, и монтируют ее в электрические приборы непосредственно на предприятии-изготовителе.

Принцип установки и подключения светодиодной ленты

Как и говорилось выше, вопрос, как подключить светодиодную подсветку на кухне, решается очень просто. Коротко этот процесс можно описать следующим образом – после снятия с ленты защитной полосы, она наклеивается в нужное место, после чего посредством специального переходника (он припаян к одному из ее концов) подсоединяется к блоку питания, который, в свою очередь, подсоединяется к квартирной электрической проводке. Если речь идет о RGB-ленте, то ее блок управления подключается между сетевым адаптером и лентой – все переходники имеются в комплекте с лентой.

На словах все это просто, а на деле нужно знать некоторые тонкости.

Практически всегда в процессе подключения светодиодной ленты ее приходится подрезать по размеру. Обрезать ее в любом месте нельзя – для этого производитель наносит на изделие специальные черточки, по которым и нужно резать светодиодную ленту.
Не всегда устанавливается лента с припаянным на заводе переходником (штекером). Если вы приобретаете не полную бобину а, к примеру, пару метров ленты, то этот штекер придется припаивать самостоятельно. Можно обойтись и без него – подключив сетевой адаптер напрямую. Здесь имеется один важный момент – лента, какая бы она ни была, питается постоянным током в 12V. Перепутать полярность нельзя – на ленте имеются отметки (+ и -), которые нужно совместить с аналогичной полярностью адаптера. Если перепутаете, лента работать не будет.
Как подключить светодиодную подсветку на кухне фото

В принципе, это самые основные моменты, но кроме них придется столкнуться и с некоторыми техническими сложностями.

Куда спрятать адаптер? Здесь можно сказать только одно – фиксированного места его установки нет. Где спрячете, там и спрячете – пользуйтесь, как говорится, «рельефом» местности. Можете положить его на шкаф, вытяжку, если речь идет о потолке, то обычно используют нишу. В принципе, никто не запретит вам расположить адаптер даже в квартирном электрощитке – в таком случае к месту установки ленты понадобится тянуть много проводов.
Куда подключить адаптер? В принципе, это не вопрос – адаптер можно подключить в любое место электропроводки, в том числе и в любую розетку. Идеальным вариантом является собственный участок цепи, оборудованный отдельным выключателем. Но если речь идет об установке подсветки, когда ремонт в кухне уже сделан, то лучше места, чем точка подключения кухонной вытяжки, не придумаешь – за ее кожухом можно спрятать даже сам адаптер. В таком случае придется позаботиться об отдельном выключателе – кстати, устанавливать его нужно до адаптера. Размыкать лучше цепь 220V, так как в данном случае будет выключаться и сам адаптер, что сэкономит его ресурс.
Как провести провода к ленте. Суть этого вопроса, как правило, заключается в том, где спрятать эти самые провода. Опять-таки, нужно пользоваться «рельефом местности» – за шкафчиками и тому подобными предметами мебели. В идеале эта проводка должна продумываться на стадии ремонта.

Это все, и по поводу такого устройства, как светодиодная подсветка, добавить больше нечего. Разве что упомянуть о всевозможных светодиодных светильниках, в том числе и точечных, которые очень часто применяют для подсветки рабочей зоны. С ними вы разберетесь и самостоятельно, так как единственное их отличие от обычных аналогичных светильников заключается в экономичной светодиодной лампе.

← Розетки на кухне: особенности установки Как сделать ремонт на кухне: с чего начать и как закончить →

Светодиодная подсветка для кухни под шкафы для рабочей зоны своими руками

Светодиодная подсветка для кухни под шкафы легко устанавливается за 1 день. Монтаж выполнить просто, поэтому всю работу можно сделать своими силами.

Установка светодиодной ленты на кухне может быть сделана для того, чтобы разбить помещение на зоны, подчеркнуть особенности интерьера. Подсветка может выполнять декоративную роль, но не стоит забывать и о функциональном назначении.

Как выбрать подсветку

Начать следует с покупки подходящего изделия. Как выбрать светильник для кухни под навесные шкафы? Нужно ориентироваться на стиль оформления помещения. Кроме того, важно учитывать мощность осветительного прибора.

В ряде компаний покупателям предложены уже готовые кухни с подсветкой. В остальных случаях вопрос выбора и установки подсветки полностью ложится на плечи покупателя. Ему придется самостоятельно выбрать светодиодные светильники под шкафы, а позже заняться их установкой.

Для того чтобы сделать монтаж, нужно выбрать изделие, которое наиболее полно удовлетворяет требованиям собственника помещения. В магазинах представлен широкий выбор лент, они доступны в различных формах. Можно выделить следующие:

одноцветная диодная подсветка;
светодиоды разного цвета;
изделие, защищенное от пыли либо от проникновения влаги;
различные версии, требующие электрического напряжения и работающие непосредственно от сети.

Производители выпускают разные осветительные приборы. Подсветка рабочей зоны светодиодами представляет собой относительно новый вариант, позволяющий заменить стандартные системы освещения. Это гибкая полоса, на которой последовательно установлены полупроводниковые элементы. Производителями гарантировано безопасное использование светодиодной полосы. Она прочная, не содержит опасных элементов, проста в установке и использовании.

Ленты хватает для того, чтобы были соблюдены нормы освещения и подсветки поверхностей. Подсветка на кухне под шкафами своими руками может быть сделана за 1 день. Она отлично подходит для освещения внутренней части кухонных шкафов, а также для дополнительного освещения столешницы. Если прибор устанавливают в нижней части шкафов, вблизи пола, то освещение выполняет декоративную функцию.

При выборе светодиодов следует обратить внимание на цвет базовой полосы. Если освещение необходимо сделать около печи, то нужно при покупке изделий учитывать их жаростойкость. Аналогично следует поступить, если светодиодная лента на кухне будет обрамлять шкаф над мойкой. В этом случае важным параметром станет водостойкость скотча, которым изделие прикрепляют к поверхности. Качественная светодиодная лента обеспечивает достаточное освещение, эффективно удаляет тень от настенных шкафов.

Как монтировать светодиодные полосы

Светодиодная полоса — один из лучших способов сделать свет под шкафами на кухне своими руками. С ее помощью можно акцентировать внимание на различных деталях, например, выделить фартук на кухне.

Светодиодная подсветка на кухне своими руками может быть сделана разными способами. Полосу можно разрезать и сварить только в специально обозначенных областях. На однорядной полосе они расположены после каждых 3 диодов, на двухрядном изделии отметки нужно искать, отступая на каждые 6 диодов. Для того чтобы соединить секторы, потребуются специальные приспособления. Они называются коннекторами.

Ряд моделей осветительных приборов потребует блоки питания. Это нужно учитывать, выполняя монтаж светодиодной ленты на кухне своими руками. Блоки питания обязательно нужны, ведь светодиодные полосы работают от тока низкого напряжения.

Светодиодная лента для кухни может иметь блок питания. Его устанавливают под шкафы, потом его нужно подключить к сети. Не следует забывать о полярности. В ряде случаев от мастера может потребоваться установка нескольких отрезков ленты. Для того чтобы их правильно подсоединить к сети, потребуется для каждого отрезка установить свой блок питания. Есть и другой вариант выполнения работ, который основан на запитывании каждого отрезка по отдельности.

Необходимо уделить внимание тому, чтобы LED-подсветка была установлена правильно. Если будут допущены ошибки, то отрезок, располагающийся за предыдущим, станет тускло освещать поверхность. Такая лента быстро выйдет из строя.

Выбирать освещение на кухне нужно не спеша. Многоцветные полосы считаются интересным способом сделать зонирование. Для того чтобы настроить программу, контролирующую включение и выключение диодов, потребуется контроллер. Он будет отвечать за смену цветов, эффект мерцания. Программа может быть установлена не только на контроллере, но и вручную.

Лента, устанавливаемая под шкафы, для монтажа потребует углового профиля из алюминия. Его можно купить в супермаркетах либо в строительных магазинах.

Как установить прибор

Сначала нужно купить светодиодную ленту. Лучше всего для подсветки кухни использовать белый цвет. Самым комфортным считается теплый тон, он приятен для глаз. Чтобы установить светодиодную ленту, необходим блок питания. Кроме того, понадобится провод для соединения и шнур с вилкой.

Важно заранее измерить расстояние от места монтажа ленты до поверхности, которую требуется осветить. Зная его, можно определить мощность прибора.

Для того чтобы диодная подсветка была надежно закреплена, место установки необходимо протереть ватой, смоченной спиртом. Так можно убрать загрязнения, дополнительно обезжирить поверхность. Если же на шкафах имеется налет жира и полностью убрать его невозможно, то осветительный прибор нужно закрепить на профиль из алюминия. Альтернативой может стать пользование соединительных зажимов.

Когда светодиодная подсветка кухни будет установлена, ее необходимо подключить к блоку питания. Когда работа будет завершена, надо осмотреть осветительный прибор. Не должно быть оголенных проводов. После этого его можно подключить к сети. Если все было сделано правильно, полярность не была перепутана, то устройство будет работать.

Заключение

Современные приборы на светодиодах предназначены для освещения разных поверхностей. Они используются и с декоративными целями, ими легко выполнить зонирование помещения. Монтаж светодиодных полос можно выполнить за пару часов. Подсоединяя прибор, важно не перепутать полярность.

DIY Освещение верхнего и нижнего шкафа от Thrifty Decor Chick

Я наконец закончил один из последних пунктов в моем списке ремонта кухни.

Прошлой осенью я назвал эту комнату готовой, но в моем списке оставалась пара мелочей. Я был счастлив, что убрали верхнее и нижнее освещение шкафа! (Отредактировано для добавления — это кухня из нашего старого дома, но учебник актуален!)

Тогда я установил освещение под шкафом, но так и не показал его вам, потому что хотел сделать и верхние шкафы.Было здорово видеть их внизу, но верхний свет — настоящая достопримечательность.

Я ОБОЖАЮ, как они выглядят, все светятся !:

Для вашего удобства этот пост может содержать партнерские ссылки.

Я так в восторге от этого! Если вы хотите увидеть, как я делал это в прошлом, посмотрите этот пост. Если у вас нет розетки и переключателя, предназначенного для этих источников света, вы захотите использовать этот учебник.

Тогда я использовал таймеры, и они отлично работали — и вы можете легко использовать таймеры и на них.Единственная разница между тогда и сейчас в том, что на этот раз у меня была розетка высоко в стене, и я использовал другое освещение. Эта версия отлично работает, если у вас есть только одна серия шкафов, с которыми вы работаете. Тот, который я сделал много лет назад, будет работать лучше, если у вас есть несколько шкафов, которые вы хотите осветить.

Итак … ознакомьтесь с обоими сообщениями, чтобы узнать, что лучше всего подойдет вам! У каждого типа освещения есть свои плюсы и минусы — в прошлый раз я использовал веревочное освещение и множество ламп накаливания, и мне очень нравится теплый свет, который они испускают.Однако они громоздки по сравнению с ними, так что это гораздо менее навязчивый дизайн. Я расскажу более подробно о плюсах и минусах позже в этом посте.

Это один из тех проектов, которые выглядят устрашающе, но НАСТОЯЩИМ нет. Обещаю, ты справишься! Я использовал это руководство в качестве руководства, так что вы тоже можете это проверить.

Материалы

Светильники, которые я использовал, проще в использовании, чем веревочные, потому что они такие крошечные и у них липкая спинка — это очень помогает.

Я использовал следующие светильники:

Во-первых, они говорят о теплом свете, но я не считаю их теплыми, по крайней мере, по сравнению с обычными лампами накаливания. Днем они выглядят намного теплее, чем ночью. Мне очень нравится этот вид, но просто знаю, что «теплый» — это немного натянуто. 🙂

Вот они загорелись:

Если вы купите их, вам понадобится этот адаптер питания для каждого прогона — я купил два, один для освещения под шкафом и один для верха:

У меня была установлена розетка (подключена к выключателю) до того, как мы закончили гипсокартон на кухне.Он находится на стене в конце верхних шкафов, и я поставил его низко, чтобы его было трудно увидеть:

В этом проекте я использовал защитные пленки, чтобы скрыть все шнуры — я использую их по всему дому: Ненавижу шнуры — это мое. Я думаю, что они могут быстро испортить красивый проект, поэтому они у меня всегда под рукой. Вы можете увидеть, как я прячу шнуры, в этом посте!

Установка

Для нижних фонарей я проделал шнур и закрыл внутри шкафа слева внутри. Для верха я провел крышкой с левой стороны шкафа за обшивкой:

Вы увидите это, только если будете искать. Там есть небольшая неровность в месте подключения адаптера и света, но в остальном все без проблем. Если кто-то это заметит, вы знаете, что я им даю — печенье. 🙂

У полосок липкая обратная сторона, поэтому снимите бумагу и просто приклейте ее к поверхности. Мои хорошо прилипли к крашеной и незаконченной отделке. Для нижних шкафов я просто провел светом вдоль задней части установленных мною световых направляющих:

Для верха я провел им по задней части заголовка.Я просверлил отверстия между каждым комплектом шкафов и продел через них:

Когда вы дойдете до конца, где вам нужны огни, отключите их. Обязательно сделайте это там, где есть маленькие отметины от ножниц:

Теперь вы можете отрезать это, затем прикрепить его к проводу 12 В с помощью паяльника, а затем продолжить их. Производитель не рекомендует складывать вместе две целые 16-футовые полоски.

Так что, если у вас есть место, где вы хотите осветить, затем перерыв, затем вы снова захотите их, это ваше решение, но только с использованием одной длины 16 футов.(В руководстве, которое я привел выше, показано, как это сделать, обязательно ознакомьтесь с ним, если вам нужно это сделать.)

На самом деле я купил утюг, потому что думал, что сломаю шкаф над нашим холодильником. Я протянул свет через заднюю часть шкафа (где он встретился с другими шкафами, находящимися дальше назад), и мне нужно было направить этот свет на переднюю часть этого шкафа (чтобы прикрепить свет к задней части заголовка). Для этого нужно было провести им по сторонам, что вы бы увидели.

Вместо того, чтобы пытаться использовать проволоку и утюг, я придумал более простое решение.Я пошел дальше и провел светом по бокам этого шкафа, а затем взял небольшую лепнину для короны (нашел мою в Home Depot):

Затем я установил его немного ниже, чтобы вы могли видеть свечение огней, выходящих сверху:

Помните, что это светодиодные фонари, поэтому они остаются очень прохладными на ощупь. Эту уловку можно использовать и с обычным молдингом короны! Это круто, особенно в подвале или в театральной комнате. Он обеспечивает слабое окружающее освещение в комнате, которую вы хотите в основном темной.Только убедитесь, что ваша корона не доходит до потолка.

Если бы я подключил провод, мне все равно пришлось бы скрыть его бег по бокам, так что это было более легкое решение.

Результат

Было сложно сделать хорошее фото без выключенного света — мой лучший снимок был сделан на мой мобильный телефон:

Это действительно показывает их истинный вид, когда они включены. Это было днем, и здесь теплее. Они милые! Мне нравится тусклый свет ночью.

Как я упоминал ранее, есть два способа освещения шкафа. Световые полосы и веревочные светильники, которые я использовал здесь несколько лет назад, имеют более теплое свечение, но сейчас найти лампы накаливания намного сложнее. И со временем они сгорают. Светодиодные фонари гаснут вечно, они прохладны на ощупь и легче маневрируют.

Их проще использовать на одном ряду шкафов, как здесь. Они также отлично подойдут для книжного шкафа или встроенных модулей. Когда у вас были светильники под шкафом, без них сложно обойтись!

Он действительно отлично подходит для рабочего освещения на кухне в ночное время, даже когда все верхнее освещение включено:

Осталось сделать одно последнее изменение — у меня были бра и свет, включенный одним и тем же выключателем, и я передумал.Я бы предпочел, чтобы они работали независимо. К счастью, для этого есть простое решение, так что я скоро покажу вам это! (Отредактировано для добавления — вы можете увидеть простой способ сделать это здесь!) Кроме того, они не регулируются с помощью стандартного диммера, но вы можете получить тот, который подключаете к ним. Однако он ручной, поэтому он должен быть в таком месте, где вы можете его достать. Идеально подойдет под шкафчики — можно было прикрепить снизу и регулировать свет.

Надеюсь, все это имеет смысл! Если у вас есть какие-либо вопросы об этом процессе, дайте мне знать. Это действительно доступный и энергоэффективный способ добавить акцентное освещение на вашу кухню! Вот изображение, которое можно закрепить на потом, если вам интересно:

СИД высокой мощности для освещения шкафа Сделай сам — красивый и яркий, всего 23 Вт! : 4 шага (с картинками)

Честное предупреждение, это самый длинный шаг! Это в основном мой мыслительный процесс при проектировании установки. Пропустите этот шаг, чтобы просмотреть список материалов и инструкции по сборке …

Подсветка под шкафом может изменить кухню.Они могут добавить мгновенную и настоящую привлекательность пространству, но должны соответствовать определенным критериям. Они должны быть эффективными фонарями. Они должны добавить правильную «атмосферу». Они должны соответствовать вашей текущей схеме освещения, и, наконец, они должны хорошо работать и прослужить долгое время (из-за того, что установка светильников под вашими шкафами часто требует некоторых модификаций — это больно делать заново или постоянно чинить вещи!).

При разработке моей установки я смог почти сразу вычеркнуть типичные галогенные лампы для шайб.Они яркие и красивые, но у них много слабых мест. Они слишком большие, слишком горячие, и, как следствие, долго не работают (треснет пластик, выпадает стекло, быстро перегорают лампочки). Вероятно, самое худшее в них — это ужасное количество проводов, необходимых для их подключения!

Для меня очевидным выбором были светодиоды.

Поиск в Интернете идей для проектов выявил очень мало вариантов светодиодов, сделанных своими руками. Большинство проектов DIY было связано с установкой коммерческого продукта. Я проверил местные магазины осветительных приборов и товаров для дома и нашел решения, которые были либо ужасно неадекватными, либо смехотворно дорогими.Я нашел несколько модульных систем, которые были близки к тому, что я предполагал, но я быстро пришел к выводу, что могу построить их так, чтобы они выглядели и работали лучше, но дешевле.

У меня есть некоторые базовые знания о светодиодах, когда я построил свет для своего рифового аквариума. Как ни странно, я думаю, что хобби, связанное с рифингом, дало в последние годы огромный толчок развитию светодиодного освещения высокой мощности. Я также возился с некоторыми обычными 5-миллиметровыми светодиодами и тому подобным, экспериментируя с моим Arduino и другими электронными устройствами.Я все еще ни в коем случае не эксперт …

Со светодиодами нужно помнить несколько вещей. А именно: тип и размещение светодиода, мощность, управление температурой и цвет.

Тип и размещение светодиода:
Светодиодное освещение под шкафом можно разделить на 2 группы: полосы и индивидуальные светильники. Полосовые светильники обычно обеспечивают более равномерный свет по всей поверхности (например, люминесцентная лампа), в то время как отдельные или «шайбовые» светильники предлагают более эффектный источник освещения с различной интенсивностью, которая начинается очень сильно, когда вы находитесь прямо под угасающим светом. по мере удаления от света.

Я просмотрел несколько вариантов обоих вариантов и обнаружил, что обычно в ленточных светильниках используются светодиоды SMD меньшего размера, установленные на длинной тонкой печатной плате или гибкой ленте. Это приятные низкопрофильные варианты, однако я обнаружил, что они не так интенсивны, как одиночный свет. Если бы я делал полосу света с использованием светодиодов, я бы использовал 2 ряда, чтобы получить достаточно света. Однако использование 2-х рядов значительно увеличило стоимость.

В итоге я остановился на светодиодах высокой мощности 3 Вт, точно таких же, как те, которые обычно используются в освещении рифов, в частности, CREE XT-E LED.Они очень универсальны, они излучают много света, и есть несколько драйверов, которые идеально подходят для питания этого типа светодиодов, особенно если вы хотите пофантазировать с диммированием (многие поддерживают диммирование 0-10 В, а также диммирование PWM). Важной частью является правильный интервал, чтобы избежать теней и иметь правильную тепловую настройку. Я немного поэкспериментировал и решил, что для лучший свет был, когда светодиоды были равномерно разнесены под шкафами примерно на 12 дюймов по центру . Больше светодиодов, чем это, и я, вероятно, потратил бы эффективность (потому что в конечном итоге я бы больше всего затемнял его. времени).Меньше светодиодов, чем это, я могу пожертвовать частью практического освещения задач.

Питание:
Для питания я выбрал диммируемый драйвер постоянного тока. Светодиоды, которые я использовал, имеют прямое напряжение 3 В при 700 мА, чтобы соединить их последовательно, вы в основном просто складываете общее прямое напряжение (я использовал 11 светодиодов, поэтому 3×11 = 33 В) и убедитесь, что драйвер, который вы покупаете, поддерживает это напряжение при любом текущем токе. хотеть. 700 мА — хороший ток, потому что он имеет хороший КПД, но светодиоды не нагреваются так сильно.Светодиоды рассчитаны на гораздо более высокие показатели, и хотя они становятся ярче, чем больше тока вы их подаете, они становятся намного горячее, и эффективность также падает. Решил использовать надежный драйвер Inventronics 40W.

Этот драйвер (и некоторые другие тоже) хорош тем, что он масштабируемый. Согласно таблице данных @ 700mA он выдает минимум 18 В и максимум 54 В. Это означает, что если у вас есть светодиоды на 3 В, вы можете безопасно использовать минимум 6 светодиодов и максимум 17 светодиодов или около того (вам нужно немного места для маневра в верхнем диапазоне).Используя расстояние, которое я описал выше, вы можете осветить столешницу от 6 до 17 погонных футов! Если вам все еще нужно больше светодиодов, не волнуйтесь. Просто ищите драйвер постоянного тока, который поддерживает требуемый диапазон напряжений. Просто возьмите напряжение вашего светодиода при желаемом токе и умножьте его на количество светодиодов, которое вы хотите получить. Meanwell, Inventronics и Phillips Xitanium — это лишь некоторые из них. Драйвер светодиодов потребляет в вашем доме напряжение 120 В и преобразует его в постоянный ток для светодиодов.

Управление температурой:
Управление температурой будет иметь важное значение в массиве светодиодов высокой мощности, и хотя я думал об использовании просто алюминиевого канала или плоского стержня из домашнего склада, я в итоге остановился на гораздо более элегантном (и более эффективное) решение, которое больше не стоит. Я потратил много времени на поиск радиаторов, и, хотя я нашел их несколько, в основном они были из Китая или были слишком высокими для моего приложения (у меня под шкафами только 3/4 дюйма). В итоге я решил использовать действительно изящный круглый радиатор, предназначенный для использования со светодиодами.Типичный радиатор в стиле ЦП не будет работать в этом приложении, потому что радиатор должен упираться в дерево, поэтому такая конструкция идеально подходит для обеспечения достаточного воздушного потока. Лучше всего то, что вы можете получить этот радиатор разной высоты, и не требуется сверление для крепления светодиода или радиатора к нижней части корпуса! Это модель Ohmite SA-LED-113E.

Цвет:
Не забываем про цвет! Это, наверное, самое важное … Я бы разобрался с этими дрянными галогенными шайбами, прежде чем выбрал флуоресцентный свет именно по этой причине.Цветовая температура будет определять настроение освещения, а также то, как хорошие или плохие вещи будут выглядеть под ним. Представьте, что вы готовите еду на прилавке, а брокколи выглядит коричневой … Вам не захочется ее есть. Теперь представьте себе брокколи, которая выглядит чистой и ярко-зеленой, как будто вы только что ее собрали. Это сила выбора правильного цвета света.

Тёплый белый цвет — это наиболее часто выбираемый цвет, который я желал для своей кухни. Диапазон Кельвина для «теплого белого» составляет от 2700 до 3500 К.У теплого белого цвета самый высокий CRI (индекс цветопередачи), и вещи IMO выглядят наиболее реалистично при таком цветовом освещении. Я решил остаться в более прохладном конце спектра, поскольку у меня не так много окон. Я выбрал светодиоды 3250k, которые, как я обнаружил, хорошо коррелируют с «мягкими белыми» компактными люминесцентными лампами, которые я использую в потолочных светильниках. На этой ноте вам нужно попытаться сопоставить цвет светильников под шкафом с остальными светильниками на кухне, иначе это будет выглядеть забавно.Таким образом, вам нужно будет либо найти светодиоды правильного цвета, либо вам нужно будет заменить другие светильники на кухне.

Итак, это, по сути, принципы, которые я использовал при разработке системы. В зависимости от вашего пространства вам может потребоваться настроить некоторые вещи, но то, что я собрал, сработало действительно ДЕЙСТВИТЕЛЬНО хорошо, на мой взгляд и для моих целей.

Простите, что я много читал, но важно потратить время, чтобы сделать это правильно и насладиться результатами! Я не собираюсь выкладывать все свои наброски, но в итоге я получил диаграмму Excel (1 квадрат равен 6 дюймам):

Как выбрать и установить светодиодные ленты для кухонных шкафов

В современной внутренней отделке многие выбирают кухню открытого типа.Вместо небольшого отдельного помещения его можно объединить с гостиной. Поэтому все больше людей обращают внимание на дизайн кухни, пробуют разные способы ее украшения. Хотите сделать свою кухню теплее, ярче или уникальнее? Это просто. Чтобы преобразить кухню, вам нужны только светодиодные ленты, расположенные рядом с шкафами.

Часть 1. 3 идеи по установке светодиодных лент на кухню

Часть 2. Как выбрать комплект светодиодных лент для кухонных шкафов

Часть 3.Как установить светодиодные ленты в кухонный шкаф

Часть 4. Почему выбирают светодиодные ленты для вашего шкафа

Часть 1. 3 идеи по установке светодиодной ленты в кухонный шкаф

И. Под шкафами

Если на вашей кухне есть ряд навесных шкафов, прикрепите светодиодные фонари вдоль их дна или вдоль кухонного стола. потом отрегулируйте цвет по своему вкусу в зависимости от стиля оформления кухни и ваши предпочтения, и сделайте кухню источать другую ауру.

II. Над шкафами

Если ваши шкафы соединены с потолком, установите на стыке светодиодную ленту. Регулируя цвет освещения, вы обнаружите, что атмосфера на кухне кардинально изменится. Если это допустимо, попробуйте совместить его со световыми эффектами в гостиной, чтобы гармонизировать весь интерьер.

III. Напольные светильники для шкафов

Помимо навесных шкафов, вы также можете установить светодиодное освещение на напольных шкафах, которое перекликается с светом в стенных отсеках.После установки всех полос выберите свой любимый цвет или установите разные световые эффекты в разных местах. Вы получите новую уютную кухню. Будь то теплый, яркий или романтичный, вы можете изменить его как хотите, что очень удобно.

Часть 2. Как выбрать комплект светодиодных лент для кухонных шкафов

Первый, водонепроницаемость: Светильники на кухне должны быть водонепроницаемый. Лучше покупать водонепроницаемые светодиодные ленты, чтобы предотвратить появление полос повреждение из-за воды.

Второй, регулируемый: Людям обычно нужны разные типы светится в зависимости от погоды, времени или даже настроения. Регулируемая светодиодная лента огни могут удовлетворить различные ситуации. Если погода плохая и пасмурная, поправьте шкаф светится ярче. Чтобы создать на кухне теплую атмосферу, вам не понадобится очень яркий свет, поэтому вы можете сделать его темнее, чтобы вам было удобнее.

Третий, цвет: Всем известно, что разные цвета вызывают различные атмосферы, влияющие на настроение.Без преувеличения кухня свет, возможно, влияет на аппетит. Цвета полосовых огней можно разделить в солнечный белый, теплый белый, натуральный белый, RGB и цвет мечты, который сочетает в себе разные цвета огней. Вы можете выбрать красный, оранжевый или другой цвета света, как бы вы ни хотели делать кухню теплее и естественнее.

Часть 3. Как установить светодиодные ленты в кухонный шкаф

Выбрав соответствующие светодиодные ленты, вы должны установить их рядом со своими шкафами.Здесь я использую светодиодные ленты Lepro в качестве примера, чтобы научить вас устанавливать светодиодные ленты под кухонными шкафами.

Шаг 1: Измерьте длину и размер планки освещения, которая нужна вашей кухне, и купите соответственно .

Существует много типов светодиодных лент Lepro, и вашей кухне могут потребоваться другие типы из других мест. Во-первых, вам нужно выбрать соответствующие светодиодные фонари. Вы должны измерить размер своей кухни и выбрать водонепроницаемые ленты (например, с рейтингом IP 65).Кроме того, вы можете выбрать цвет полосы и другие функции в зависимости от ваших потребностей.

Шаг 2: Очистите поверхность шкафа

Чтобы наклеить светодиодные ленты на шкафы, убедитесь, что Поверхность шкафа перед установкой должна быть чистой и сухой.

Шаг 3. Разверните упаковку светодиодных лент и наклеить ленту на шкаф

Откройте упаковку светодиодной ленты. Если полоска слишком длинная, сначала отрежьте лишнее по метке обрезки на нем, затем оторвите ленту и наклеить на шкаф.

Шаг 4: Подключите его к запустить свет

В комплект светодиодных светильников Lepro входят контроллер и адаптер. Подключите их к полосе и подключите, чтобы использовать. Примечание: не подключайте его к блок питания в обратном направлении, иначе он не пойдет.

Часть 4. Почему выбирают светодиодные ленты для вашего шкафа

Из вышесказанного видно, что на кухне нужны разные источники света для достижения особого атмосферного дизайна. Почему выбирают светодиод тогда полосы света? В основном потому, что у них есть некоторые преимущества перед другими видами ламп.

Во-первых, они эффективны и сохранение энергии. Экологичность всегда была главной темой современной жизни, и светотехническая промышленность добилась огромного прогресса в области энергоэффективности, в результате чего появились светодиоды. полосы света.

Во-вторых, они излучают так мало тепла, что вы не будете При приготовлении пищи на кухне сильно ощущайте температуру от света.

В-третьих, они имеют длительный срок службы, в несколько раз более долговечны, чем традиционные лампы, позволяют не заменять это часто.

В-четвертых, они легко устанавливаются. Много фары имеют супер клей 3M, так что вам нужно только слегка приклеить его на кабинет. Никаких трудностей.

В-пятых, светодиодные ленты можно регулировать, в то время как многие другие лампы не могут. Помимо регулировки освещения, вы также можете изменить цвет в зависимости от погоды или личных предпочтений, удовлетворяющий вашим потребностям DIY.

Сегодня мы представили светодиодные ленты, подходящие для украшения шкафов. Если вы хотите улучшить освещение, чтобы уменьшить видимость на кухне, ознакомьтесь с подробностями в Lepro Under Cabinet Lighting.

Светодиодное освещение под шкафом с использованием светодиодных модулей

Светодиодное освещение под шкафом быстро становится стандартом для освещения под шкафом, в основном из-за того, что светодиодные светильники служат дольше, потребляют меньше энергии и с ними намного проще работать, чем с любым другим типом освещения под шкафом, доступным на рынке. Взгляните на этот проект «Сделай сам», чтобы увидеть, как легко установить светодиодное освещение под шкафом в вашем доме или офисе.

902 , 22AWG провод

ИНФОРМАЦИЯ О ПРОЕКТЕ
Время завершения	1-2 часа для среднего человека
Уровень квалификации	Начинающий — средний
Используемые инструменты для зачистки проводов

Начните с измерения площади, на которой вы собираетесь установить светодиодные модули. В этом проекте мы провели измерения под шкафами с двух сторон (см. Рисунок A).Каждая сторона составляет 53 дюйма, поэтому мы можем взять расстояние между каждым светодиодным модулем, которое мы собираемся использовать (что составляет 4,75 дюйма от центра к центру для светодиодных модулей Eco Light Super Nova 2), и разделить 53 дюйма на 4,75 дюйма, и мы получить 11. Таким образом, для каждой стороны этого проекта потребуется по 11 светодиодных модулей.

Затем вам нужно убедиться, что поверхность под шкафами чистая и не содержит жира и масел. Если это уже существующая кухня, на которой есть кухонная плита, убедитесь, что вы уделяете особое внимание удалению жира, скопившегося под шкафами. Вы можете сделать это, используя спирт для чистки любых участков, на которых вы собираетесь установить светодиодные модули.

Этот конкретный шкаф не имел внешнего края под ним, поэтому мы решили использовать кусок 1/2 молдинга, чтобы скрыть строку светодиодного модуля от вида спереди. Затем мы использовали тот же 3M ™ VHB ™, чтобы приклеить молдинг к нижней части шкафа. Использовать монтажную ленту было проще, чем повредить шкаф, вкручивая пластину. 3M ™ VHB ™ очень прочен и должен сохранять форму более 20 лет.

Затем мы взяли одну цепочку из 11 светодиодных модулей, сняли обратную сторону монтажной ленты и надежно приклеили каждый модуль к нижней части шкафа и вдоль молдинга 1/2. Повторите эти действия для каждой секции, в которой вы устанавливаете модули светодиодного освещения. Если поверхность гладкая, например, обработанное дерево, пластик или металл, вы можете прикрепить модули, используя монтажную ленту 3M ™ VHB ™ на задней стороне каждого модуля. Однако, если поверхность шероховатая, вам нужно будет закрепить модули винтами №4.

5.) Подключите светодиодные модули к источнику питания 12 В постоянного тока

Для этого проекта мы смогли разместить светодиодный источник питания и соединительную коробку (для подключения 120 В к источнику питания) наверху шкафа из-за скрытого пространства на боковой стороне шкафа, которая поднималась вверх. Мы снова использовали 3M ™ VHB ™, чтобы установить коробку и светодиодный источник питания в шкаф. Мы использовали стыковые соединители для последовательного подключения цепочки светодиодных модулей к источнику питания. Это просто ваш основной обжим разъема в автомобильном стиле.Если вы хотите, чтобы соединение было легко отсоединить, вы могли бы вместо этого использовать соединитель типа «папа» и «мама».

6.) Проверьте подключение питания

Теперь вы можете включить свет и увидеть, что все светодиоды горят и работают правильно. Для подачи 120 В к источнику питания мы используем штекерный конец с основным выключателем и просто вставляем его в розетку. Вы также можете жестко подключить источник питания к настенному выключателю для более профессиональной установки. Если вы не электрик, рекомендуется нанять его для этой части.Это сделано для того, чтобы ваша установка могла соответствовать любым строительным нормам города для вашего дома.

7.) Наслаждайтесь новым экологичным освещением под шкафом

Получены окончательные результаты, и этот проект светодиодного освещения под шкафом получился действительно потрясающим. Светодиоды очень яркие, на прилавке внизу нет горячих или мертвых зон. Этот проект был очень легким и недорогим, но светодиоды обеспечат хорошее освещение кухни в течение многих лет без проблем или обслуживания.

Как установить светодиодную ленту под прилавком

Частый вопрос для новичков в светодиодах: «как установить светодиодные ленты под прилавки и шкафы?»«Процесс прост и имеет очень похожий набор шагов в обоих случаях. Даже если у вас нет глубоких знаний в области электроники, проект может быть выполнен как самостоятельный проект — хотя всегда полезно сначала проконсультироваться с электриком перед работой. с электричеством.

См. Также — Как выбрать и установить светодиодные ленты под шкафами (обновлено в ноябре 2020 г.)

Подсветка перед светодиодами Flexfire:

Под контрольным освещением ПОСЛЕ светодиодов Flexfire :

Имея немного воображения и ясное представление о своем проекте, вы можете сделать что угодно с помощью светодиодных лент! Светодиоды Flexfire недавно установили регулируемую яркость под светодиодным освещением стойки в местном кафе.Прочтите, чтобы узнать, как именно это было сделано, и получить некоторые знания по установке светодиодных лент для вашего следующего дома или коммерческого предприятия.

Проект: Освещение под барной стойкой кафе «Пергамино»

Pergamino Café предлагает исключительный колумбийский кофе в дружелюбной и уютной атмосфере. С момента открытия в 2012 году кафе стало популярным местом для местных жителей, где можно пообщаться, поработать или просто насладиться вкусными горячими напитками с друзьями. Когда нас впервые позвали установить светодиодное освещение под стойкой в Pergamino Café, мы были впечатлены пространством, созданным владельцами.Мы решили, что установка светодиодов Flexfire LED ColorBright Warm White под прилавками улучшит освещение кафе и создаст еще лучшую атмосферу для посетителей.

Ниже приводится пошаговое документированное руководство, в котором вы подробно расскажете, как мы установили светодиодное освещение под стойкой в кафе Pergamino.

Перед установкой: Выбор освещения и источника питания

Светодиодная лента Светильники: Сначала необходимо выбрать цвет и яркость, необходимые для установки светодиодной ленты под стойкой.В то время как для рабочего освещения и приложений с высокой яркостью мы рекомендуем светодиодные ленты UltraBright, для установок акцентного освещения мы рекомендуем светодиодные ленты ColorBright, которые содержат 600 светодиодов на катушку и достаточны практически для всех ситуаций, когда светодиодное освещение находится под встречным светом. Всегда рекомендуется делать ярче, чем ожидалось, и добавлять диммер для большего контроля. Кто знает, когда вам понадобится дополнительное рабочее освещение.

Мы выбрали светодиодные ленты ColorBright Warm White, потому что цвет соответствовал существующим цветам освещения в кафе (цветовая температура 3000k).Теплые цветовые температуры отлично подходят для создания комфортной атмосферы и способствуют расслаблению. Несмотря на то, что ColorBright излучает намного больше света, чем многие другие светодиодные ленты на рынке, это наша наименее яркая полоса, что делает ее идеальным решением для акцентного освещения.

Блок питания: Мы создали таблицу, чтобы помочь определить, какой блок питания вам понадобится для вашего проекта. Посмотреть диаграмму можно здесь. Для этой установки мы использовали две катушки (около 28 футов).Полоски ColorBright потребляют 2,9 Вт на фут. Итого около 81 Вт. Как правило, вам необходимо выбрать источник питания с мощностью на 20% больше, чем нагрузка, которая вам требуется, по разным причинам, поэтому мы выбрали среднюю скважину мощностью 100 Вт на 12 В.

Использованных материалов:

Шаг 1. Дважды проверьте фары перед резкой или установкой

При установке светодиодных лент под вашими прилавками, шкафами или внутренними нишами очень важно проверять светодиодные фонари перед любой установкой.Выполните следующие шаги, прежде чем вырезать какие-либо светильники или прикрепить их к любой поверхности.

Разложите все продукты, чтобы создать имитацию установки, чтобы убедиться, что у вас есть все необходимые расходные материалы
Разверните светодиодную ленту с пластиковой катушки
Присоедините необрезанные фары к блоку питания и включите блок питания
Полоски должны загореться. Если этого не произошло, проверьте свои соединения.
Спросите себя: «Достаточно ли они яркие?», «Нужен ли мне диммер?», «Подходит ли цвет для моего применения?», «Все ли светодиоды светятся и работают правильно?»

Если освещение работает нормально и вы уверены, что выбрали правильную цветовую температуру и яркость для вашего проецируемого изображения, переходите к шагу два. Если они не работают должным образом, обычно возникает простая ошибка подключения. Мы здесь на каждом шагу, чтобы вы ответили на любые вопросы.

Шаг 2: Измерьте и сделайте надрезы

Flexfire LEDs Генеральный директор Брент Мауриелло (Brent Mauriello) на снимке измеряет длину счетчиков, на которых должны быть установлены светодиодные ленты. Перед началом любого процесса установки сделайте тщательные измерения, чтобы определить, сколько футов полос потребуется. Затем отрежьте полосы острыми ножницами по длине, чтобы подготовить их к быстрой установке.

Примечание. Светодиодные ленты можно разрезать только по четко обозначенным линиям, которые расположены на равном расстоянии. На этой светодиодной полосе линии разреза проходят через каждые три диода на всем протяжении полосы.

Шаг 3. Подготовка подключения полосы к источнику питания

Чтобы прикрепить первую часть света к диммеру и источнику питания, нам нужно добавить немного удлинительного провода низкого напряжения к концу первого ряда светодиодных фонарей.

После того, как низковольтный провод будет отрезан до нужной длины, снимите один дюйм изоляции с проводов, выходящих на конец светодиодной ленты и низковольтного удлинителя Cerrowire. Оттуда оберните оголенные провода положительного / отрицательного кабеля вместе, используя гайки для фиксации соединения.

Шаг 4. Соединение двух отрезков светодиодных лент с помощью соединителя «полоса-полоса»

На последней фотографии завершенной установки вы заметите угол в 90 градусов на углу планки.Чтобы обойти этот угол, нам пришлось соединить две вырезанные секции светодиодных лент. Для этого мы использовали беспаечный соединитель «полоса-полоса», чтобы подключить первый ряд источников света ко второму.

Следующим шагом является прикрепление беспаечного разъема к светодиодной ленте ColorBright. Для этого просто отогните полдюйма ленты, закрывающей , и ленты 3M на задней стороне, открывая достаточно места для соединения.

Возьмите беспаечный разъем и извлеките монтажный лоток, чтобы подготовиться к установке.Каждый беспаечный разъем имеет две стороны. Чтобы убедиться, что все расположено правильно, убедитесь, что более широкая из белых сторон обращена вверх.

Затем ОСТОРОЖНО закрепите фиксирующий лоток на месте над концом гибкой светодиодной ленты. Будьте осторожны и убедитесь, что монтажный лоток надежно закрыт, иначе освещение не будет работать. Найдите положительную (+) и отрицательную (-) стороны, отмеченные на светодиодной полосе, и отметьте, какие провода, выходящие из беспаечных разъемов, будут нести отрицательный и положительный заряды.

Повторите процесс, чтобы прикрепить другой конец соединителя полосы к полосе ко второму ряду огней.

* ПРИМЕЧАНИЕ : Красный и черный цвета проводов не всегда являются правильными индикаторами положительного и отрицательного полюсов. Обратите внимание на положительную и отрицательную маркировку на полосе и свяжите провод на этой стороне полосы, чтобы указать полярность.

Шаг 5: Комбинирование полосок с соединителями «Strip-to-Strip» без проводов

Для участков длиной более 16 футов нам необходимо соединить два отдельных участка светодиодных лент.В середине разъемов нет провода, поскольку мы хотели, чтобы переход был бесшовным, поэтому мы использовали разъемы «полоса-полоса» («без проводов»), чтобы объединить две длины.

Сначала отрежьте полосу по обозначенной линии. Отогните крышку, как вы это делали, чтобы прикрепить соединитель полоски к полоске на шаге 4. Затем закрепите на месте две полоски с помощью соединителя полоски «без проводов», снова позаботившись о том, чтобы создать твердую точку. контакта между полосами и обеспечение правильного совмещения положительной / отрицательной сторон.

Шаг 6: Проверьте полоску (ВАЖНО)!

Используйте двустороннюю клеммную колодку или проволочные гайки для временного соединения светодиодных лент по всей длине с источником питания. Если все подключено правильно, свет должен включаться при подключении источника питания. Если они не загораются сразу на полную яркость, проверьте, надежно ли прикреплены разъемы, а отрицательный и положительный провода совмещены. правильно на полосу.

Примечание: Для получения дополнительной информации позвоните нам для получения бесплатной технической консультации по телефону в любое время в рабочее время.

Шаг 7: Установите светодиодные ленты под прилавком

Протрите нижнюю поверхность прилавка и убедитесь, что она чистая. Дубинка 3M подходит для большинства непористых и плоских поверхностей. Для нанесения под бетон или очень грубый материал можно использовать клей. Протерев нижний столешницу, снимите защитную пленку с клейкой основы полоски.Проведите полосу по прямой линии под прилавком, где вы хотите, чтобы светился свет.

Шаг 8: Установка диммера

Для крепления диммера к стене рекомендуется использовать подвесные ленты 3M Command. Затем подключите отключенный источник питания к диммеру, пропустив провода (черный провод идет в отрицательный (-) слот, а красный провод идет в положительный (+) слот) в нижний корпус с правой стороны с надписью «In «.Используйте отвертку с плоской головкой, чтобы закрепить соединение. Затем подключите Cerrowire к секции корпуса с надписью «Out», снова используя отвертку, чтобы закрепить провода на месте.

Окончательный результат должен выглядеть примерно так, как на фото ниже.

Шаг 9: Включите свет!

Последний шаг — самый простой, но и самый полезный шаг во всем процессе. Теперь все, что вам нужно сделать, это подключить блок питания, включить диммер до уровня яркости по вашему выбору и наслаждаться новым светодиодным освещением под счетчиком!

Каковы лучшие варианты освещения под прилавками?

Варианты вывода статического белого цвета для освещения под шкафом

Светодиодные ленты серии Outline ™ категории спецификаций — 1. 5 Вт / фут
— Нежный выход для акцентного и окружающего освещения.
— 125 Люмен / фут
— CRI более 95 для идеальной цветопередачи
— 15-летняя гарантия

Светодиодные ленты Accent ™ серии — 3,5 Вт / фут
— Наиболее популярны для кухонь и большинства применений под шкафами. Идеально подходит для акцентного и естественного освещения — в любом месте!
— 250 люмен / фут
— индекс цветопередачи более 95 для идеальной цветопередачи
— гарантия 15 лет

Architectural ™ Светодиодные ленты серии — 4.4 Вт / фут
— профессиональное освещение высокой яркости. Купите диммер, чтобы получить лучшее из всех миров
— 500 люмен / фут
— CRI более 90 для невероятной цветопередачи
— 15-летняя гарантия

Световые полосы ClickBright ™ — 4,3 Вт / фут
— Световые полосы высокой яркости по принципу «включай и работай». Они защелкиваются вместе для простой установки.
— 490 Люмен / фут
— CRI до 98 для идеальной цветопередачи
— 15-летняя гарантия

Варианты RGB и динамически настраиваемой белой полосы света для освещения под шкафом

Светодиодные ленты RGB с изменяющимся цветом — 4.4 Вт / фут
— Управляйте своим светом с помощью миллионов цветовых возможностей
— Используйте пульт дистанционного управления, DMX или систему голосового управления для программирования
— 15-летняя гарантия

Architectural ™ Dynamic Tunable White
— Выберите от теплого свечения до яркого дневного света в одной комнате с одной полосы с помощью пульта дистанционного управления.
— Выберите любой цвет от 2700K до 6200K
— CRI более 93
— 15-летняя гарантия

Видео по установке светодиодного освещения под стойкой

Как начать свой проект под шкафом или под прилавком:

1.

Определите, какая марка светильников вам понадобится:

Flexfire LEDs производит светодиодные ленты высочайшего качества на планете. Мы известны в отрасли своей потрясающей поддержкой и самыми яркими светодиодными лентами. Мы носим с собой много разных типов полосок, каждая из которых предназначена для конкретного использования. Перед тем как начать свой проект, вам нужно будет выбрать яркость, цвет и стиль ваших светодиодов.

Ниже приведено отличное руководство о том, как выбрать правильную светодиодную ленту для вашего приложения.

Как выбрать лучшую светодиодную ленту для вашего проекта

2. Выберите желаемую полосу выше или выберите один из наших комплектов светодиодного освещения

Наши комплекты светодиодных лент были созданы для множества проектов. Вы можете заказать наши готовые комплекты с настенным диммером Lutron без настенного диммера, или специалисты по дизайну светодиодов Flexfire могут бесплатно создать индивидуальный комплект специально для вашего проекта!

Позвольте нам изготовить для вас индивидуальный светодиодный комплект!

Есть вопросы?

Нужна помощь в установке светодиодного освещения под прилавками или шкафами? Нам нравится возможность предоставлять клиентам светодиодные решения, которые они ищут. Нам так приятно видеть, как наши ленточные светильники устанавливаются в бесчисленных инновационных и экологичных проектах, которые разрабатываются каждый день. Ваше видение — это то, что вдохновляет нас делать то, что мы делаем!

Вам нужна помощь в выборе светодиодных лент для вашего коммерческого, промышленного или домашнего освещения? Позвоните нам по телефону 1-844-FLEXFIRE (1-844-353-9347) или напишите нам по электронной почте [email protected], и мы будем рады помочь!

вариантов освещения под шкафом | Сделай сам

Веревочное освещение гибкое и доступно в различных цветах.Удерживаемый небольшими изолированными зажимами, он подключается к обычной электрической розетке; вы также можете приобрести чехлы для шнуров, которые можно покрасить в соответствии с вашим декором и, таким образом, замаскировать шнуры. Веревочные светильники обычно более декоративны и не подходят для рабочего освещения.

Люминесцентные светильники бывают разных форм и размеров и могут быть легко установлены под шкафами. Флуоресцентные лампы часто получают плохую репутацию, потому что их яркость может раздражать, и они часто могут издавать гудящий шум.Но, спрятанные под шкафом, флуоресцентные лампы создают отличное бестеневое рабочее освещение в подготовительной зоне или на рабочем месте. Кроме того, люминесцентные лампы энергоэффективны.

Галогенные лампы можно подключить к розетке или подключить к трансформатору. Они бывают в форме шайбы или в виде световой полосы. Галогены излучают четкий белый свет, который отлично подходит для демонстрации столешниц и фартуков из натурального камня. Но галогены также могут нагреваться и не являются самым энергоэффективным вариантом.

Совет: Когда вы пытаетесь решить, на каком расстоянии друг от друга устанавливать маленькие галогенные лампы, лучше всего следовать этому практическому правилу: измерьте расстояние между нижней частью шкафа и столешницей, затем установите светильники с таким же числом. дюймов друг от друга.

Ксеноновые фары хорошо работают во влажных помещениях, таких как кухни и ванные комнаты; они выделяют мало тепла и работают при низком напряжении от трансформатора.Ксеноновые лампы ближе к естественному свету, чем галогенные и флуоресцентные. Энергосберегающие светодиодные лампы часто могут работать в приспособлении для ксеноновых ламп. Светодиоды и ксеноны стоят дороже, но они потребляют гораздо меньше энергии и служат дольше, чем галогены. Кроме того, они обычно выделяют меньше тепла, что помогает сохранять прохладу на кухне.

Проводная светодиодная система освещения — Inspired LED

Это проводная система, использующая проводной трансформатор с регулируемой яркостью, совместимый настенный светорегулятор, специальный кабель для монтажа в стену и наши гибкие светодиодные ленты.

Измерьте доступное пространство для гибкости:

Первый шаг в любой системе — это определить, сколько гибких светодиодных лент вам понадобится для завершения вашей системы. Начните с измерения площади, в которой вы будете устанавливать светодиодные ленты. Для каждой области, где вы будете размещать светодиодную ленту, вычтите 3 дюйма из общей суммы, это даст вам 1,5 дюйма с каждой стороны светодиодной ленты, чтобы оставить место для кабельных соединений.

Варианты монтажа гибких светодиодных лент:

Варианты установки под шкафом — Есть два основных метода установки светодиодных лент под вашими шкафами.Первый способ — установить светодиодную ленту на выступ или обшивку шкафа так, чтобы светодиоды были обращены к фартуку. Это даст вам один непрерывный световой поток при одновременном выделении фартука, а также уменьшит любое отражение светодиодных диодов на столешнице. Второй метод — установить светодиодную ленту на расстоянии 2 дюйма от передней части шкафа так, чтобы светодиоды были направлены прямо вниз к столешнице. Это обеспечит больше света вниз, но может оставить отражение диодов на столешнице. В этой установке заказчик решил установить светодиодные ленты на выступе шкафа.

Варианты установки над шкафом — В этом приложении заказчик решил установить светодиодные ленты в стеклянных шкафах, указанных выше, чтобы придать им приятное свечение. Если у вашего шкафа есть рамка в передней части шкафа, вы можете установить светодиодную ленту на рамку так, чтобы светодиоды были обращены к задней части шкафа. Это полностью скроет все из виду. Если ваши шкафы безрамные, вы можете установить светодиодную ленту в верхней передней части шкафа светодиодами вниз. Установка их как можно ближе к передней части шкафа позволит скрыть их от глаз при закрытых дверцах.

Обязательно очистите место, где вы будете устанавливать светодиодные ленты, изопропиловым спиртом или сильным чистящим раствором, чтобы удалить всю пыль и грязь. Это застрахует хорошую палку от светодиодной ленты на долгую и постоянную стойку.

Разделители под шкафами:

Обычно есть перегородки под шкафами, где встречаются два из них. Чтобы обойти это, есть несколько вариантов. Первый — вырезать на перегородке тонкий участок, чтобы светодиодная лента могла поместиться на свое место.Второй вариант — просверлить отверстие диаметром ½ дюйма для пропуска светодиодной ленты. Ознакомьтесь с инструкциями справа с надписью «Варианты монтажа светодиодной ленты» для получения дополнительной информации.

Обеспечивающая мощность:

В проводной системе с регулируемой яркостью мы используем проводной регулируемый трансформатор вместо подключаемого источника питания. Проводной трансформатор подключается непосредственно к высокому напряжению, поступающему от диммера настенного переключателя, вместо того, чтобы подключаться к розетке. Подключаемые блоки питания несовместимы с любыми высоковольтными настенными диммерами / переключателями и могут привести к перегреву блоков питания.Обязательно ознакомьтесь с инструкциями справа с надписью «Как подключить трансформатор» и убедитесь, что трансформатор установит лицензированный подрядчик или электрик.

Электропроводка:

После установки трансформатора вы можете проложить кабели от выхода трансформатора до светодиодных лент. В этой системе заказчик установил трансформатор под раковиной и проложил три кабельных вывода, идущих от трансформатора к светодиодным лентам.Заказчик предварительно пропустил эти проложенные в стене кабели через стену до того, как поднимутся задняя панель и шкафы. Для соединения светодиодных лент под шкафом с освещением в шкафу заказчик использовал наши стандартные соединительные кабели. Вы можете пропустить кабель вверх по передней части шкафа, проложив его за стойкой, чтобы кабель не попал в поле зрения.

Подсветка для кухни — как ее сделать?

Подсветка для кухни: типы, особенности, изготовление своими руками

Точечные светильники для подсветки кухни

Подсветка линейного типа

Подсветка кухни при помощи светодиодных лент

Самостоятельный монтаж подсветки кухни светодиодной лентой

Рекомендации по монтажу светодиодной ленточной подсветки

выбор ленты, места установки и монтаж

Преимущества использования светодиодной подсветки

Варианты применения светодиодной ленты в интерьере кухни

Рабочая поверхность

Кухонный гарнитур

Фартук

Потолок

Ящики шкафа

Обеденная зона

Выбираем светодиодную ленту правильно

Что необходимо для монтажа LED-ленты своими руками

Как сделать монтаж самостоятельно

Примеры готовых работ

Видео

Светодиодная подсветка для кухни под шкафы: делаем своими руками

Преимущества и недостатки использования светодиодов под шкафы

Выбор места для монтажа

Разновидности светодиодов

Подсветка кухонного гарнитура своими руками, варианты исполнения, светодиодная, галогеновая, люминисцентная

Варианты подсветки

Подсветка столешницы

Варианты монтажа светодиодной ленты

Подсветка в козырьке кухонного гарнитура

Сравнение светодиодных и галогеновых ламп

Подсветка на кухне светодиодной лентой

Что такое светодиодная лента и как она работает

Как выбрать ленту со светодиодами

Дополнительное оборудование для светодиодной лампы

Блок питания

Диммер и усилитель

Монтажный профиль

Самостоятельная установка светодиодного освещения на кухне: в рабочей зоне, потолке и других локациях

Что еще можно сделать своими руками

Профиль для СДЛ

Блок питания

Светильник под шкафы в зону фартука

Обеденный стол и столешница с подсветкой

Подводя итоги

Светодиодная подсветка для кухни: виды и особенности установки

Светодиодная подсветка на кухне: из чего она делается

Подсветка LED для кухни: что подсвечивать и куда устанавливать

Принцип установки и подключения светодиодной ленты

Светодиодная подсветка для кухни под шкафы для рабочей зоны своими руками

Как выбрать подсветку

Как монтировать светодиодные полосы

Как установить прибор

Заключение

DIY Освещение верхнего и нижнего шкафа от Thrifty Decor Chick

Материалы

Установка

Результат

СИД высокой мощности для освещения шкафа Сделай сам — красивый и яркий, всего 23 Вт! : 4 шага (с картинками)

Как выбрать и установить светодиодные ленты для кухонных шкафов

Часть 1. 3 идеи по установке светодиодной ленты в кухонный шкаф

Часть 2. Как выбрать комплект светодиодных лент для кухонных шкафов

Часть 3. Как установить светодиодные ленты в кухонный шкаф

Часть 4. Почему выбирают светодиодные ленты для вашего шкафа

Светодиодное освещение под шкафом с использованием светодиодных модулей

Как установить светодиодную ленту под прилавком

Проект: Освещение под барной стойкой кафе «Пергамино»

Перед установкой: Выбор освещения и источника питания

Использованных материалов:

Видео по установке светодиодного освещения под стойкой

1.

2. Выберите желаемую полосу выше или выберите один из наших комплектов светодиодного освещения

Есть вопросы?

вариантов освещения под шкафом | Сделай сам

Проводная светодиодная система освещения — Inspired LED

Добавить комментарий Отменить ответ
