Жена в свободное время занимается шитьем. Недавно попросила смастерить ей стол для раскроя ткани. Так как пользоваться им она будет редко, решил изготовить складную конструкцию, чтобы ее можно было убрать и она не занимала много места в сложенном виде.
В рабочем (развернутом) положении размеры плоскости стола 650х 1300 мм, высота — 770 мм. В сложенном положении конструкция имеет размер 650×920 мм и толщину 50 мм.
Для изготовления использовал лист березовой фанеры толщиной 10 мм. Вырезал следующие детали: столешница из двух частей размерами 650×650 мм, две ножки размером 760х 640 мм, две опоры размером 1100×70 мм.
В верхней части каждой ножки выпилил под опоры по два паза размером 11×70 мм на расстоянии 90 мм от краев. Дополнительно вырезал в ножках по две облегчающие выборки длиной 500 мм и шириной 150 мм с радиусом, а также треугольный сегмент (фото 1).
ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>
Из выпиленных отходов вырезал четыре упора размером 150×420 мм (по два для каждой ножки) (фото 2).
Все детали отшлифовал и покрыл лаком желаемого оттенка в несколько слоев. Затем к ножкам на рояльные петли прикрепил упоры-косынки (фото 3)
Соединил две половины столешницы с помощью собственноручно изготовленных шарниров (можно использовать рояльные петли) так. чтобы они складывались вплотную (фото 4)
Разложил столешницу на полу комнаты и на петли (по 3 на каждую ножку) прикрепил к ней ножки (фото 5). чтобы они складывались внутрь.
Для устойчивости стола как раз и потребуются опоры размером 1100×70 мм, отрезанные на начальном этапе. Их установил под столешницей вдоль, продев в пазы (фото 6)
На рабочую поверхность стола наклеил самоклеящуюся пленку с мелким повторяющимся рисунком клеткой, что облегчит работу с выкройками.
Данная конструкция стола позволяет быстро разложить его без применения инструмента и крепежных элементов. Нужно просто раскрыть рабочие поверхности столешницы, вставить в пазы продольные опорные планки и повернуть упоры на 90 град, в противоположные стороны на каждой из ножек.
Ссылка по теме: Стол для торцовочной пилы своими руками (фото + чертежи)
Раскройный стол. Разборный, регулируемый и удобный. ч.2/2. Оборудуем мастерскую. Сutting table.
Watch this video on YouTube

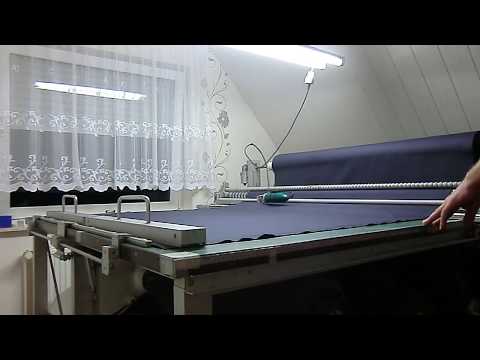

Самодельный раскройный стол (Stofflegemaschine selbstbau)
Watch this video on YouTube
© Автор: Игорь Смирнов, г. Сарапул. Фото автора
ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.Подпишитесь на обновления в наших группах и поделитесь.
Будем друзьями!
Статья Людмилы Серовой — как сделать раскройный стол в домашних условиях
Подробно о серии книг «Конструирование и пошив одежды» |
НАЧАЛО НОВОСТИ СОДЕРЖАНИЕ САЙТА ENGLISH Заказы на электронные книги, а также вопросы по моделированию, конструированию и технологии пошива одежды направлять по адресу |
ruженская |
NEW Том 7. Перевод нагрудных и талиевых вытачек |
Том 5. Базовые лекала изделий с втачным рукавом |
Том 6. Моделирование воротников, оформление горловин и застёжек | Том 8. Моделирование втачных рукавов |
женская |
Том 1. Базовые лекала юбок. Юбки прямые, зауженные и расширенные | Том 2. Юбки со складками и конические юбки | Том 3. Юбки клиньевые, с воланами, с лепестками, с драпировками | Том 4. Брюки |
мужская |
Том 1. Рубашки и трусы | Том 2. Брюки | Том 3. Джинсовый костюм | |
детская |
Том 1. Бельё
АКЦИЯ — бесплатно |
Том 2. Лёгкая одежда |
Людмила Серова

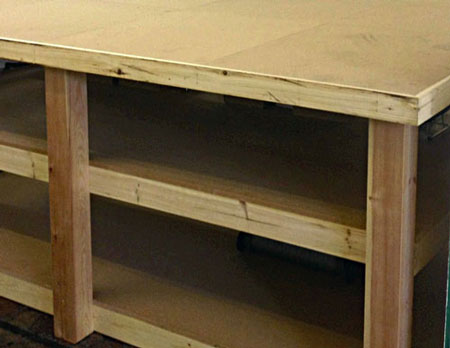

КАК СДЕЛАТЬ РАСКРОЙНЫЙ СТОЛ
Раскройный стол можно сделать своими руками в домашних условиях. Для изготовления стола не требуется выполнение сложных операций, требующих профессиональной подготовки. Стол собирается из деревянных деталей по отверточной технологии на шурупах без использования клея, металлических уголков и крепежных пластин.
Инструменты
Потребуется ручная пила-ножовка, отвертка, дрель и сверло диаметром 2,0÷2,5 мм. Для закрутки шурупов и сверления желательно использовать шуруповёрт. Для покраски деревянных деталей потребуется небольшая кисть.
Материалы
1. Для каркаса стола используется сухой строганный брус поперечным сечением 45х35 мм или 40х30 мм,
максимум 40х50 мм. Можно применить брус квадратного сечения 40х40 мм или 45х45 мм. Главное, чтобы брус был
ровный, сухой, без сучков.
Всего потребуется 18 погонных метров. Удобно купить брус кусками длиной 3 или 6 метров, получится практически без отходов.
2. В качестве столешницы можно использовать ламинированную фанеру или ламинированную ДСП, толщиной не менее 15 мм. Для домашнего применения оптимальный размер столешницы 170х80 см. В зависимости от наличия места для установки стола размеры можно изменить, минимум 160 см по длине и 75 см по ширине, максимум 200х100 см. Для изготовления столешницы можно использовать боковые детали или дверцы от старых шкафов. В этом случае столешницу можно собрать из двух деталей шириной не менее 40 см.
3. Для полки стола используется тонкая фанера (3 или 4 мм) с размерами: длина 150 см, ширина 60 см минус удвоенная толщина применяемых продольных планок. По длине полку можно собрать из нескольких кусков фанеры.
4. Краска водоэмульсионная или лак.
5. Средства для обработки кромки ламинированной фанеры или ДСП:
— кромка ПВХ с клеевой основой,
— или селиконовый герметик,
— или клей ПВА.
5. Шурупы по дереву или сухой штукатурки длиной 60÷75 мм (в зависимости от толщины бруса).
Заготовить детали
1. Раскроить из бруса четыре продольные планки длиной 150 см.
2. Раскроить из бруса десять поперечных планок длиной 60 см.
3. Раскроить из бруса шесть ножек стола длиной 90 см.
4. Срезы деталей из бруса зачистить шкуркой. Детали из бруса можно покрасить в нужный цвет водоэмульсионной краской или покрыть лаком.
5. Раскроить столешницу из фанеры или ДСП, обработать кромки любым способом, чтобы кромка имела приличный вид и не выкрашивалась.
6. Раскроить из фанеры полку. При раскрое в углах полки и по середине длинных сторон сделать прямоугольне вырезы для прохождения ножек стола. Размеры вырезов должны соответствовать сечению применяемых брусков. Если фанера не ламинирована, то ее следует покрасить.
Сборка
1. Поскольку стол получится достаточно громоздким, его следует собирать прямо на месте установки.
2. Собрать из планок верхнюю решётку каркаса, к которой прикрепляется верхняя часть ножек и служит основанием для столешницы:
— уложить две продольные планки на ровный пол на расстоянии 60 см друг от друга,
— поверх продольных планок под углом 90 градусов уложить 5 поперечных планок: две по краям, одну в центре, две в промежутках,
— прикрепить поперечные планки к продольным сверху шурупами, предварительно просверлив поперечные планки тонким сверлом (2,0÷2,5 мм).
3. Аналогично собрать из планок нижнюю решётку каркаса, закрепляющую ножки стола посередине и служащую основанием для полки. Если для полки будет использован один лист прочной фанеры, то две поперечные планки в промежутках можно не устанавливать.
4. Прикрепить ножки стола к решеткам каркаса:
— во внутренний угол, образованный продольной и поперечной планками, вертикально установить ножку стола, прижимая ее одновременно к двум планкам,
— прикрепить ножку стола сбоку к поперечной и продольной планке двумя шурупами, предварительно просверлив ножки тонким сверлом (2,0÷2,5 мм).
— таким образом установить все 6 ножек: 4 по внешним сторонам решетки, 2 по центру решетки,
— отмерить и отметить на внешней стороне каждой ножки стола расстояние, на котором будет установлена полка (можно на любом уровне, но не ближе 30 см от верхней и не ближе 25 см от пола),
— по меткам вбить в ножки стола мелкие гвозди, которые будут временно удерживать нижнюю решетку при монтаже,
— нижнюю решетку каркаса повернуть продольными планками вниз и сверху надвинуть на ножки стола до удерживающих гвоздей, направляя ножки так, чтобы места соединения нижней решетки с ножками соответствовали местам соединения верхней решетки,
— проверить и откорректировать при необходимости параллельность плоскостей решеток и вертикальность расположение ножек стола,
— прикрепить ножки стола к нижней решетке аналогично креплению ножек к верхней решетке, удалить гвозди временного крепежа.
5. Перевернуть собранный каркас стола и поставить его на ножки.
Проверить вертикальность ножек и
прочность их крепления. Для усиления крепления ножек к решеткам ввернуть в ножки дополнительные
шурупы со стороны планок, предварительно просверлив планки тонким сверлом (2,0÷2,5 мм).
6. Уложить столешницу на ровный пол лицевой стороной вниз. Перевернуть собранный каркас стола ножками вверх и установить его на столешницу, обеспечить симметричное расположение краев решетки относительно краев столешницы. Прикрепить столешницу к каркасу шурупами через поперечные планки, предварительно просверлив планки тонким сверлом (2,0÷2,5 мм). Выбрать длину шурупов таким образом, чтобы они не вышли на поверхность столешницы.
7. Поставить стол на ножки, уложить фанеру полки на нижнюю решетку. Если полка выполнена из одного куска, то ее можно не прикреплять к каркасу. В результате получится полка с двумя бортиками по длинной стороне. По короткой стороне полки можно к каркасу прикрепить бортики из обрезков фанеры.
Рекомендации по установке и использованию раскройного стола
1.

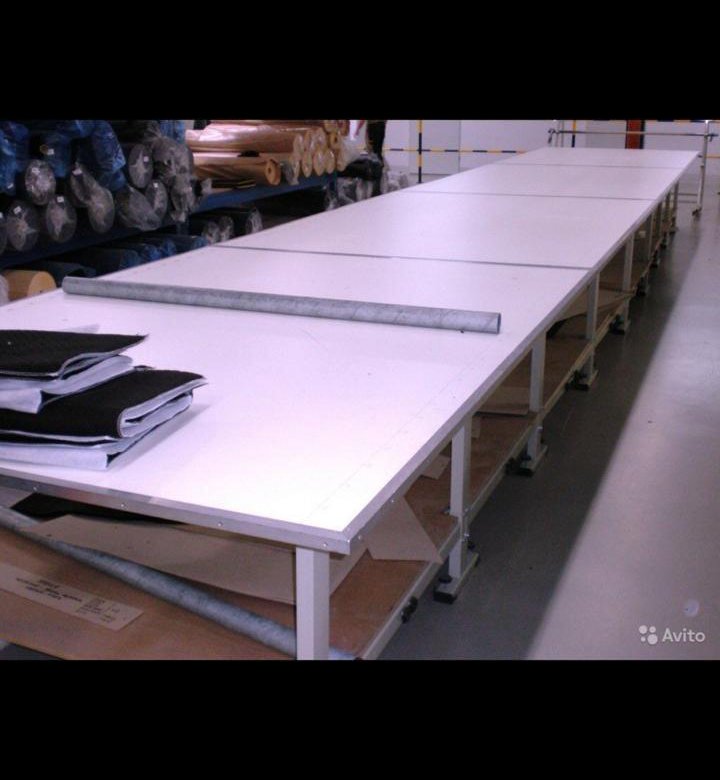

В производственном помещении раскройный стол устанавливается по центру комнаты.
В домашних условиях стол расположить длинной стороной вдоль свободной стены так, чтобы свет из окна падал с левой стороны.
2. Для сохранения ламинированной поверхности стол можно накрыть клеенкой. Клеенка закроет торцы столешницы, а также скроет содержимое полки.
3. Для освещения стола в его торцах прикрепить струбцинами две настольные лампы на раздвижных рычагах. Использовать только энергосберегающие или светодиодные лампы естественно белого цвета, чтобы не искажать цвет ткани и ниток.
4. Стол имеет высоту 90 см, что удобно для черчения, раскладки выкроек и раскроя ткани в положении «стоя». Для того чтобы использовать стол для ручных работ в положении «сидя», можно удлинить ножки рабочего стула на 15 см или приобрести высокий стул (стул для барных стоек).
5. На свободной стене, вдоль которой установлен стол, на расстоянии не менее 25 см от поверхности
стола можно повесить полки или шкафчики для инструментов и приспособлений.
НАЧАЛО НОВОСТИ СОДЕРЖАНИЕ САЙТА
Copyright © Людмила Петровна Серова
Last modified: 24.09.2020
Раскройный стол «Сделай сам» » Блог BERNINA
Idea
С тех пор, как я научилась шить, я вспоминаю те большие столы, которые у нас были, когда я училась в начальной школе на факультете домоводства.
В 2017 году я снова занялась шитьем, и, к большому неудовольствию моей спины, мне пришлось выкраивать большие проекты прямо на полу. Среди прочего, это был один из факторов, который всегда удерживал меня от шитья чаще.
На полу уступили место среднему коврику для резки и раскладному столу из ИКЕА. Это было идеальное решение для небольшого пространства и спорадических сеансов резки.
А потом? Ну, я научила своего партнера шить, и одной из первых вещей, которые он сказал, было: «Я даже не могу выкроить одну штанину на этом коврике». Поэтому мы купили новую циновку нестандартного размера, которая идеально подошла бы к нашему обеденному столу.
Конечно, я тоже был на седьмом небе от нового коврика, но постепенно мы перестали есть за обеденным столом и перенесли наши обеды на кухню, чтобы нам не приходилось передвигать коврик.
Я давно мечтаю о настоящем «столе для резки» со встроенным хранилищем, и они появляются во всех социальных сетях. По сути, вы можете использовать любой тип хранилища и построить вокруг него разделочный стол. Я даже видел, как кто-то вставлял комоды… Так что, если вы хотите сделать свой собственный, он определенно не должен быть таким большим, как наш стол. Вы делаете вы.
Размер нашего стола был выбран из-за большого коврика (и, к счастью, свободного места). Мы решили использовать четыре кубика Kallax от IKEA. Однако для меня было важно, чтобы я мог хранить рулоны ткани под столом, чтобы мы «создали» пространство между полками.
Поскольку у нас уже были все кубики Каллакса, нам было легко просто расположить их так, как нам нравится, и измерить основание. Что касается высоты, мы использовали наш кухонный стол, чтобы определить, какой она должна быть.
Мы решили приземлиться между 9от 0 до 95 см. Кубики Kallax имеют высоту 77 см, и нам нужны были настоящие деревянные и прочные столешницы внизу и вверху. Так что единственным способом, которым мы могли повлиять на высоту, были колеса. (Теоретически вы также можете поставить под колеса подставки, чтобы получить некоторую высоту).
Материалы
- Столешница, ель, 24 мм, 200 x 100 см,
- Столешница, ель, 24 мм, 192,5 x 78,5 см
- 5 управляемых колес со стопорами, высота 12,8 см
- 4 кубика Каллакса
- Белая базовая краска
- Белая акриловая краска
- Наждачная бумага
- Винты
- Угловые соединения
Сборка
Сначала мы отшлифовали столешницы, а затем удалили все ворсинки.
Затем мы нанесли базовое покрытие на верхнюю часть нижней и на обе стороны верхней столешницы, включая стороны, конечно.
После высыхания по инструкции наносим белую краску на те участки, которые будут видны (места, где будут проходить тканевые болты) и сверху верхней столешницы.
Мы повторили эти шаги дважды и отшлифовали столешницы между ними, чтобы получить ровный результат.
Далее прикручиваем колеса и нижнюю столешницу. Мы использовали длинные шурупы, чтобы пролезть сквозь дерево в кубы Каллакса. Дополнительно использовал несколько винтов, чтобы стабилизировать все кубики по всему периметру. Каждое отверстие было «предварительно просверлено» (это правильное слово?), чтобы не расколоть древесину.
Весь монстр переворачивается, а верхняя столешница крепится с помощью нескольких угловых соединений.
Мы полностью влюблены в наше последнее творение. Это стоило всех наших усилий.
Приятного шлифования 🙂
Надин @heart.pleat
Идеи стола для раскроя ткани своими руками
К
Джанет Викелл
Джанет Викелл
Джанет Викелл — эксперт по квилтингу, писательница и писательница, которая имеет 30-летний опыт работы в области дизайна и изготовления лоскутных одеял.
Она является автором восьми книг по квилтингу и основала веб-сайт ScrapQuilts.com.
Узнайте больше о The Spruce Crafts’ Редакционный процесс
Обновлено 26.06.20
Stockbyte / Getty Images
Установка стола для раскроя ткани не должна быть сложной. Есть много советов по разделочному столу своими руками, которые могут помочь, независимо от того, сколько места у вас есть для изготовления собственного стола. При настройке стола для резки наиболее важным фактором является высота стола, которая обеспечивает удобство и простоту использования. И хотя вы всегда можете создать собственную таблицу с нуля, часто бывает проще изменить существующую таблицу для вашего конкретного использования.
Стол для резки ткани, высота
Работа даже в течение короткого времени на слишком высоком или слишком низком столе для резки может привести к усталости и болям в спине, плечах и руках. Как правило, разделочный стол должен быть высотой примерно до пояса, чтобы не нагружать верхнюю часть тела.
Используя это как отправную точку, поэкспериментируйте с разной высотой, чтобы найти идеальное положение стола для вашего тела и типа работы, которую вы выполняете.
Наконечники для увеличения высоты стола
Если ваш существующий разделочный стол слишком низкий, есть вероятность, что вы можете поднять ножки, избавив вас от необходимости перестраивать стол или создавать новый. Например, складные банкетные столы — это удобные столы для разделки, но они обычно слишком короткие для удобства. Просто наденьте куски плотно прилегающей трубы из ПВХ на концы ножек, и вы получите необходимую высоту. Трубы съемные, поэтому вы можете использовать стол для вечеринок или временного обеденного пространства по мере необходимости.
Еще один способ поднять разделочный стол — использовать пластиковые подступенки для кровати, поместив по одному подступенку под каждую ножку стола. Подступенки бывают разной высоты и предназначены для обеспечения устойчивости. Как и в случае с удлинителями труб из ПВХ, вы можете снять стояки, чтобы вернуть столу стандартную высоту.
Стол для резки на столе
Если у вас недостаточно места для отдельного стола, вы можете обойтись обеденным или кухонным столом. Проблема в том, что стандартные обеденные столы слишком короткие, чтобы большинство людей могли использовать их в качестве разделочных. Одно из решений — построить короткий разделочный стол, который будет стоять над вашим обеденным столом.
В зависимости от вашего роста и высоты обеденного стола высота разделочного стола может составлять от 5 до 8 дюймов. Размер стола должен быть немного меньше ширины обеденного стола и на несколько дюймов больше размера коврика для резки. Столешница может быть выполнена из 3/4-дюймовой фанеры, МДФ (древесноволокнистой плиты средней плотности) или ДСП. В качестве ножек вы можете использовать отпиленные ножки журнального столика (продаются незаконченными в домашних центрах) или деревянные дюбели или трубу из ПВХ, воткнутую в деревянные бруски, приклеенные к нижней стороне столешницы.
Вы можете поставить стол для резки на один конец обеденного стола, а другой конец оставить открытым для повседневного использования, а свои шаблоны и инструменты хранить под столом для резки.
