Распиловочный стол своими руками чертежи: Размеры и чертежи распиловочного стола для циркулярки своими руками

Содержание

сборка своими руками, видео, схемы

Потребность в установке в мастерской или на участке распиловочного стола часто возникает при работе с деревом, пластиком или мягкими цветными сплавами, в частности с его помощью быстро и точно выполняются операции по продольному и поперечному раскрою заготовок. Исходя из высокой стоимости готовых моделей многие предпочитают сделать его своими руками, путем установки на обратной стороне столешницы обычной ручной циркулярки. С учетом использования готового рабочего инструмента в сложных схемах и чертежах в этом случае нет необходимости, собрать такую конструкцию может даже неспециалист.

Оглавление:

  1. Сравнение покупных моделей и собранных самостоятельно
  2. Конструкция стола
  3. Что потребуется для процесса
  4. Технология сборки
  5. Видео уроки

Какую пилу выбрать?

Круглопильные или циркулярные столы предназначены прежде всего для операций по пилению древесины, включая косой распиловку, но при смене диска они успешно используются для работы с пластиком или тонкостенным алюминиевым профилем.

Оптимальные результаты достигаются при их применении в ходе вывода кромок под прямым углом друг к другу, обрезке досок и бруса до нужного размера, снятия фасок и подготовке с их помощью соединений и стыков. Ассортимент представлен моделями с разным типом столешницы, производительностью и числом пил, сделанные своими руками конструкции как правило имеют квадратную или прямоугольную форму.

Приобретение распиловочных станков заводского исполнения является обязательным при организации непрерывной или длительной работы в цехах деревообработки или аналогичных предприятий. Также такая потребность возникает при повышенных требованиях к точности распила заготовок, достигаемой за счет их фиксации дополнительными направляющими или схожими приспособлениями, устанавливаемыми только на профессиональном оборудовании. В остальных случаях такие столы выгоднее сделать своими силами, помимо их непосредственного использования в качестве стационарного станка преимуществом такого исполнения является возможность снятия циркулярной пилы с целью эксплуатации в ручном режиме.

В классическом исполнении это оборудование имеет жесткую и устойчивую станину, пильный вал с режущим инструментом, двигатель и привод. У готовых моделей опоры чаще делаются из металла и представляют собой как сварные, так и литые конструкции. У самоделок функции режущего узла выполняет ручная циркулярка. Ножки и столешницу как правило у них делают из дерева, реже – из стального листа или уголка. Пластик и аналогичные хрупкие материалы для этих целей не подходят. Вне зависимости от разновидности пространство между ножками стараются сделать открытым с целью обеспечения удобства оператора, для усиления жесткости конструкции используются дополнительные подпорки, уголки или ребра.

Часть диска циркулярной пилы у таких устройств выступает над столешницей, раскрой заготовок осуществляется с помощью толкателей и дополнительных упоров за счет контакта вращающихся зубьев с материалом. Для продления срока службы двигателя и остальных узлов принимаются меры по очистке стола от стружки, а именно – организовывается подвод пылесборника.

У профессиональных моделей все приспособления для толкания заготовок плавно перемещаются по соответствующим направляющим в столешнице, у самоделок для упрощения поперечного пиления обычно используют деревянные салазки.

Боковые упоры чаще всего фиксируются на распиловочные столы с помощью винтовых соединений. Параметры этих приспособлений рекомендуется учесть еще на стадии составления чертежа, в идеальном варианте предусматривается их возможность плавного параллельного или перпендикулярного диску перемещения вдоль плоскости столешницы.

Требуемые инструменты и материалы

В качестве основного рабочего элемента используется циркуляционная пила с мощностью в пределах 1,2 кВт и максимально большим режущим диском. Предпочтение отдается моделям с основанием из штампованной стали, в нем легче сделать отверстия для крепления и нет риска растрескивания подошвы в сравнении с литыми разновидностями. Более мощные циркулярки не задействуются по причине роста их веса. Потребность в максимальном диаметре диска обусловлена скрадыванием глубины пропила столешницей, чем выше будет этот параметр у выбираемого инструмента, тем лучше. Дополнительно обращается внимание на ровность полотна, в идеальном варианте диск строго перпендикулярен плоскости самодельного стола, в противном случае принимаются меры по компенсации угла отклонения или его устранению.

Столешницу рекомендуют сделать из ламинированной фанеры толщиной от 11 мм и выше, массива или плиты от 20 мм. Для боковых плоскостей лучше всего подходит обрезная доска от 50 мм, ножки изготавливают из бруса от 40×40 мм. Сечение опор подбирается исходя из веса циркулярной пилы и материала столешницы, в целом чем устойчивее будет конструкция, тем лучше. Для обработки древесных элементов и подготовки поверхностей потребуются наждачная бумага с разной зернистостью, антисептики и лаки, для крепежа всех деталей – столярный клей и саморезы. Рабочие инструменты стандартные, базовый набор включает рулетку и линейку, дрель, шуруповерт, лобзик и фрезер для подготовки кромок и выпиливания прореза.

Помимо материалов для сборки стола для циркулярной пилы учитывается потребность в фанере, профиле и крепежах для упоров и направляющих. Все дополнительные приспособления также можно сделать своими руками, для салазок, упрощающих процесс поперечного пиления, лучше всего подходит толстая и прочная фанера, скрепляемая надежными болтами, для боковых упоров – квадратная алюминиевая труба с сечением от 30 мм и винты. Толкатели заготовок под циркулярную пилу вырезают из прочного массива, толстого мебельного щита или досок. Защитный кожух в самоделках устанавливают редко, для организации процесса пылеотвода в нужных местах предусматриваются крепления под соответствующие патрубки.

При составлении схемы продумывается способ безопасного и удобного запуска и останова стола. При наличии опыта стоит самому зашунтировать пускатель ручной пилы и вынести кнопку включения на одну из внешних боковых ребер жесткости. В самом простом исполнении и планировании частого снятия инструмента кнопка пуска стягивается проволокой, а само оборудование включается при вставке вилки на шнуре в розетку. Но этот способ не обеспечивает безопасности пользователя и исключает возможность быстрого останова. Альтернативным вариантом является размещение пускателя на шнуре ручной пилы с временным закреплением в удобном месте, окончательное решении принимается исходя из опыта сборщика и частоты использования стола.

Технология сборки

Работы начинаются с составления простейшего чертежа и подготовки материалов. При планировании размещения на устройстве каких-либо дополнительных приспособлений стоит сделать стол для циркулярки с размерами от 100×100 см и выше, с расположением прорези под диск в его центре. Далее работы ведутся в следующей последовательности:

  1. Из заготовленных материалов выпиливается столешница с последующей обработкой краев, разметкой и подготовкой места установки пилы (с инструмента снимается диск и обводится основание, фрезером на этом участке выбирается часть плиты в 5-10 мм в зависимости от высоты подошвы).
  2. Отмечаются места для крепления циркулярной пилы и прорези для диска, выполняемой с помощью лобзика в виде прямоугольного разреза на 10-15 мм длиннее диаметра самого круга. В подошве пилы делается 4 отверстия, правильность будущего расположения инструмента проверяется предварительной фиксацией.
  3. Из досок или мебельного массива вырезаются боковые ребра жесткости самодельного стола, собираемые в жесткий каркас с помощью клея и саморезов и укрепляемые по углам брусом или металлом. В прямоугольных конструкциях первыми стягиваются и фиксируются продольные элементы. Процесс завершается прикручиванием столешницы с полным утапливанием саморезов.
  4. Из бруса вырезаются ножки длиной от 100 до 120 см (в зависимости от удобства оператора), после чего они приклеиваются к столешнице и прикручиваются болтами к ребрам жесткости.
  5. Процесс сборки стола для ручной циркуляционной пилы завершается ее монтажом и размещением кнопки пуска (при наличии) в удобном и защищенном месте. В дальнейшем конструкция совершенствуется (оснащается защитным кожухом, наклонной кареткой или аналогичными приспособлениями).

При выполнении указанных работ все деревянные элементы проходят обработку антисептиками, контактирующую с заготовками поверхность рекомендуется покрыть несколькими слоями лака. Дополнительные приспособления и толкатели распиловочного материала делаются после сборки стола с учетом его размера, удерживать голыми руками заготовки запрещено. Устойчивость опор и надежность крепления пилы на столешнице проверяются перед каждым ее запуском. Это же относится к очистке рабочей поверхности от стружек, в обязательном порядке проводимой по окончании резки. Эти правила актуальны как для моделей заводской сборки, так и для самостоятельно собранного стола для циркулярки.

Стол для циркулярной пилы своими руками: плюсы, минусы, материалы, пошаговая инструкция — Школа ремонта

Стол для циркулярной пилы можно сделать своими руками при наличии базовых навыков сборки мебели. Главное преимущество изделия – возможность работать вне столярной мастерской. Приобретать промышленное оборудование по высокой цене целесообразно лишь при больших и регулярных объемах работ. Как собрать стол для циркулярки с минимальными финансовым затратами – узнайте из данной статьи.

Что представляет собой стол для циркулярной пилы, особенности конструкции

Распиловочный стол – это дополнительная столешница, которая находится на возвышенности и служит для размещения циркулярной пилы. Мебель состоит из следующих элементов:

  • ножки;
  • рабочая зона;
  • ящики для хранения расходных материалов и инструмента – по желанию.

Рабочую поверхность снабжают направляющими – они нужны для корректировки габаритов распиливаемых заготовок. Внизу столешницы устанавливают двигатель. Он направляет крутящий момент на опору диска – шкив.

В некоторых вариантах самодельных столов за диском фиксируют специальный нож – он расклинивает заготовку и препятствует ее повторному соединению. Нередко габариты столешницы увеличивают за счет добавочных расширительных элементов. А чтобы обеспечить дополнительную безопасность в процессе работы, под столешницей монтируют аварийный выключатель.

Направляющая для ручной циркулярки:

Обратите внимание! Для пилы с электрическим приводом потребуется более устойчивое основание с металлическим каркасом. Под столешницей предусмотрите возможность крепления мотора.

Читайте еще: Письменный стол своими руками — чертежи, схемы, фото из дерева, ДСП, МДФ

Как сделать распиловочный верстак для циркулярки своими руками в домашних условиях

Заводские конструкции делают в основном из металла – они предназначены для электропил. Но ваша задача – сделать процесс сборки максимально проще и дешевле. Поэтому – заменяем металл на дерево или фанеру.

Если в качестве материала вы выбрали древесину, отдавайте предпочтение породам:

  • ель;
  • дуб;
  • клен.

Самодельный стол рассчитан на ручные циркулярные пилы, либо инструменты, мощность которых – не более 1100 Ватт. Преимущество станков из металла – устойчивость к влаге. Чтобы увеличить сопротивляемость дерева, все детали перед сборкой обрабатывают водоотталкивающей пропиткой.

Идеальным решением станет стол из фанеры. Выбирайте влагостойкие сорта – они практически не деформируются.

Так как определенная часть диска находится внутри столешницы, глубина пропила уменьшается пропорционально данному расстоянию.

Совет! Выбирайте пилу, у которой диаметр диска больше, а поверхность стола делайте тоньше, но жестче и прочнее.

Чтобы комфортнее было работать, дополните изделие продольным и угловым упорами.

Преимущества и недостатки самостоятельного изготовления циркулярного стола

Стол для циркулярной пилы собственного производства имеет ряд преимуществ перед мебелью, сделанной в заводских условиях:

  • финансовая экономия – готовый станок стоит в 5-6 раз дороже;
  • небольшие размеры;
  • ваш стол будет сделан в единичном экземпляре. Это – уникальный проект;
  • простота эксплуатации в случаях, когда необходимо распилить материалы нестандартных габаритов и форм.

Недостатки самостоятельной сборки циркулярки:

  • составить чертеж достаточно сложно. Альтернатива – найдите в интернете готовое решение, подходящее вам по размерам;
  • если отверстие для пилы сделать неправильно, агрегат быстро засорится. Затрудненный выход отходов – распространенная ошибка неопытных сборщиков мебели;
  • неверное определение центра тяжести отрицательно скажется на результате работы мастера.

Пошаговые инструкции по изготовлению

Чтобы изготовить стол для циркулярной пилы в домашних условиях вам необходимо приобрести следующие инструменты:

  • электрический лобзик;
  • дрель;
  • шуруповерт;
  • фрезерный станок;
  • шлифмашина;
  • измерительный инструмент – рулетка, линейка, карандаш.

Рассмотрим порядок сборки конструкции на конкретных примерах.

Подъемный стол для циркулярки

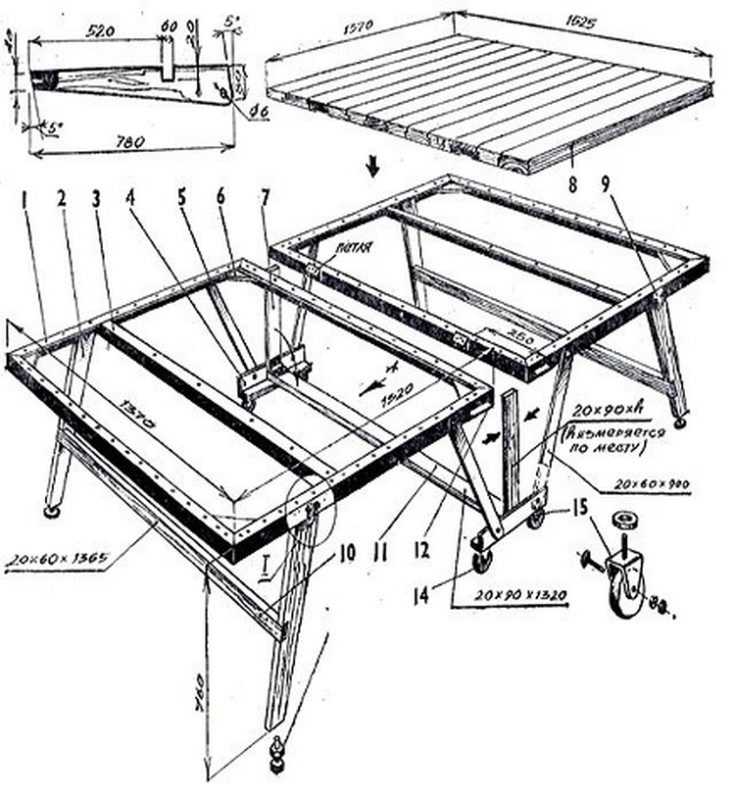

Примерный чертеж конструкции – размеры подбираются индивидуально:

Пошаговая инструкция сборки стола с подъемным механизмом из деревянного бруса:

  • выровняйте доски с помощью рубанка. Соберите каркас. С 4 сторон столешницы сделайте отверстия диаметром 0,5 см. Просверлите еще по одному сквозному – для ножек стола;

Читайте еще: Как посидеть у камина, если его нет: 3 несложных способа сделать имитацию своими руками

  • аналогичную процедуру повторите с царгами. В ножках – также по одному сквозному. Диаметр отверстий не меняйте;
  • установите шканты в столешницу. Предварительно покройте их клеем для столярных работ. Крепите заготовки на разметке, сделанной при горизонтальном положении поверхности. Это обеспечит быстрое возвращение пилы при снятии без использования разметок;
  • диск расположите в установленном участке. Чтобы получилось продольное отверстие, пропилите основу. Переверните конструкцию;
  • приступайте к сбору параллельного упора. Отпилите от листа фанеры две полосы. Средняя ширина заготовки – 100 мм. Обратите внимание! Она должна совпадать с шириной стола. Округлите поверхность углов;
  • обработайте полосы шлифовальной машиной. Зафиксируйте саморезами под углом. Изнутри привинтите металлический уголок;
  • если вы планируете часто пользоваться сооружением, зафиксируйте упор на основе. Соедините направляющую таким образом, чтобы она располагалась к диску под углом 90 градусов. Укрепите на нижней части кнопку пуска – это проведет устройство в движение;
  • присоедините к столешнице ножки;
  • зафиксируйте к столешнице пилу;
  • установите пусковую кнопку.

Сборка выполнена, конструкция готова к работе.

Правила безопасности:

  • прежде, чем подключить механизм, удостоверьтесь, что пила прочно зафиксирована;
  • не удерживайте материал, который распиливаете, руками;
  • работайте в защитных очках.

Многофункциональный стол

Если вы решили собрать стол с широким функционалом и нашли подходящий чертеж, приступайте к работе. Будьте готовы к тому, что дел предстоит много – вам потребуются навыки столярного дела.

Читайте еще: Стол из дерева своими руками — фото идей, правила подготовки чертежей и схем сборки, ход работ

Действуйте в несколько этапов:

  • на листы фанеры нанесите разметки и сделайте по ним заготовки;
  • отверстия высверливайте под углом – так удобнее вкручивать саморезы;
  • чтобы расположить инструменты, сделайте в столешнице специальные проемы;
  • соедините каркас и столешницу;
  • покройте поверхность фанеры морилкой в 2 слоя;
  • каркас обработайте шлифмашиной и окрасьте светлой краской;
  • чтобы стол стал маневренным, прикрепите к ножкам колесики – когда закончите работать, изделие можно убрать в угол, чтобы оно не занимало место;
  • подведение электропроводку;
  • соберите электроцепь;
  • присоедините гофрированный шланг – он необходим для устранения пыли;
  • соберите дверки – если это предусмотрено конструкцией, и повесьте их на каркас.

Станок готов.

Простой и дешевый стол для ручной циркулярки из подручных материалов

Рассмотрим конструкцию из металлического каркаса и деревянной столешницы.

После того, как вы составили эскиз или нашли готовый вариант в интернете, приступайте в подготовке материалов.

Первый этап – изготовьте каркас для будущей столешницы. Для этого подойдут старые профильные трубы. Очистите и ошкурьте металл, если это необходимо. Работайте по схеме:

  • нарежьте болгаркой заготовки нужных размеров;
  • соедините боковины сваркой;
  • приварите 4 стойки-боковины;
  • в зонах стыков пройдитесь кругом для шлифования поверхностей;
  • к торцевым частям ножек прикрепите винты с возможностью регулировать уровень неровных поверхностей;
  • покрасьте конструкцию – это защитит металл от коррозии и придаст изделию привлекательный вид;
  • просверлите отверстия для фиксации столешницы.
Деревянная циркулярка

Альтернативный вариант металлической конструкции – стол из деревянного бруса. Подойдет доска сечением 50 х 100 мм.

Чтобы сделать каркас, подготовьте:

  • саморезы;
  • металлические уголки;
  • шканты;
  • состав для обработки древесины негативного воздействия влаги. Его можно купить в строительном супермаркете.

Если у вас есть старый стол, он вполне может служить основой для вашего изделия. Главное, чтобы дерево сохранило свою природную прочность.

Совет! Специалисты рекомендуют не экономить на столешнице – делайте ее из нового материала – дерева, алюминия или водостойкой фанеры. В последнем случае два листа толщиной 12 мм склеивают между собой. Двойная поверхность выдержит оборудование весом 4 – 4,5 кг.

Как установить и закрепить циркулярку на самодельном столе: основные правила монтажа

Правильно установленная циркулярная пила располагается по центру стола. Следят, чтобы не было перекосов. Оборудование размещают в столешнице. Отверстие делают заблаговременно. Болтами крепят подошву, накопитель устанавливают в гнездо.

Если позволяют габариты столешницы, здесь же размещают устройство, которое регулирует уровень наклона диска в процессе распила материалов. Это упрощает работу.

В целях соблюдения техники безопасности инструмент содержат в чехле.

Алгоритм действий при монтаже циркулярки на стол, сделанный в домашних условиях:

  • проделайте в столешнице паз и направьте туда рабочую часть оборудования;
  • сделайте отметки, где будут располагаться крепежные потайные болты. Они фиксируют диск;
  • вверху рабочей поверхности стола просверлите отверстия диаметром 0,8 см;
  • углубите головки фиксаторов;
  • аккуратно расположите циркулярку на место;
  • не спеша зафиксируйте все гайки и болты.

Читайте еще: Шкаф своими руками — чертежи и инструкции по изготовлению различных вариантов

Следующий шаг – смонтируйте блок, который запускает и останавливает мотор пилы. Он имеет два провода. Первый – ведет к пиле, второй – к сети электропитания.

Обратите внимание! При установке циркулярки в паз, выберите правильное для оборудования, направление. Если стоять к столу лицом, диск должен вращаться по направлению к специалисту.

Видео мастер-классов по теме

Заключение

Без надежной циркулярной пилы сложно представить даже небольшую мастерскую. Распил заготовок – основная работа столяра. При этом промышленные конструкции стоят больших денег. Сделайте самодельную циркулярную пилу – необходимые материалы, инструменты и пошаговые инструкции сборки популярных моделей были детально рассмотрены в данной статье.
