Распиловочный стол своими руками: DIY любительский распиловочный стол

чертежи, размеры и инструкция по изготовлению верстака

При работе с древесиной не обойтись без циркулярной пилы. Чаще всего для домашнего пользования покупают ручной инструмент, но, работать с ним не всегда удобно. Альтернативой может стать стационарная модель со станиной, вот только стоимость такого устройства будет намного выше. Чтобы сохранить семейный бюджет и упростить работу с инструментом, можно изготовить стол для ручной циркулярной пилы своими руками.

Что представляет собой циркулярная пила

Циркулярная пила является незаменимым инструментом для работы с древесиной и листовыми материалами. Это ручное устройство, предназначенное для распиливания под прямым углом на глубину от 4 до 14 см. Циркулярка легко справится с такими материалами:

• доски;
• брусья;
• ДСП;
• МДФ;

• фанера;
• шифер;
• гипсокартон;
• мягкий металл.

Как выбрать циркулярную пилу для дома

Все циркулярные пилы имеют практически одинаковую конструкцию. Основным отличием разных моделей является мощность, от которой зависит и максимально допустимая толщина материала для распиливания.

Мощность циркулярной пилы, кВт	Максимальная толщина распила, см
1,2	4,5
1,8	6,5
2,2	8,5
5,5	14,1

Циркулярки с самой низкой мощностью в 1,2 кВт, отлично подойдут для редкого домашнего использования и непродолжительных работ. Для регулярной работы лучше обратить внимание на полупрофессиональные пилы, мощностью 1,8 кВт. Покупать для домашней работы модели с мощностью 2,2 кВт и выше не имеет смысла. Такие инструменты предназначены для ежедневной обработки большого количества древесины на лесопильных производствах.

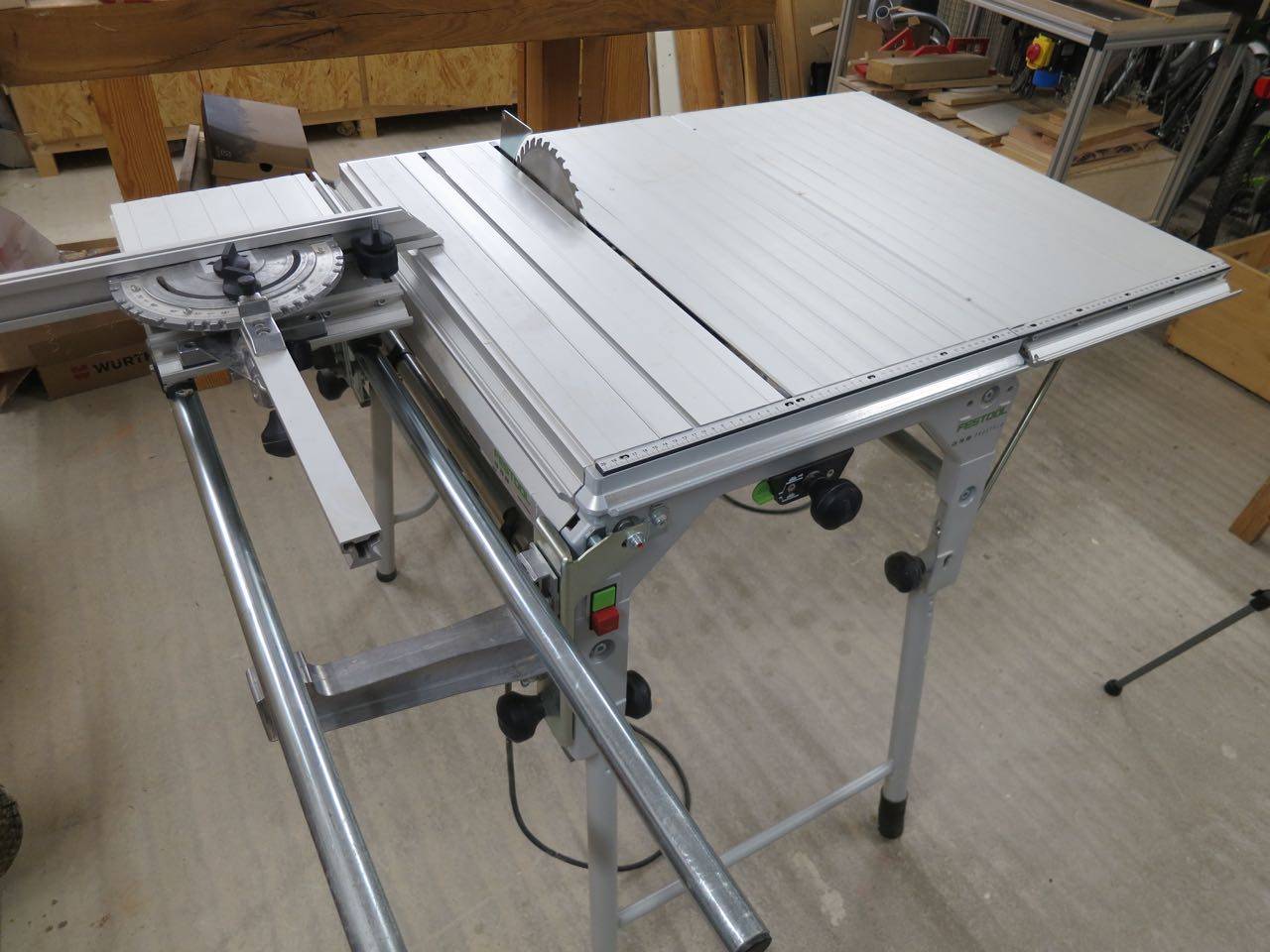

Стол для циркулярной пилы.

Каким должен быть стол для ручной циркулярной пилы

Правильная конструкция распиловочного стола является залогом качественной и безопасной работы. Существует несколько основных требований к станине для циркулярной пилы:

1. Каркас стола должен быть устойчивым.
2. Материл для изготовления стола должен быть надёжным и долговечным.
3. Столешницу нужно сделать максимально жёсткой, гладкой и ровной.
4. Так как циркулярная пила работает от электросети, необходимо позаботиться о заземлении.
5. Кнопка включения должна быть расположена в удобном месте.
6. Область вокруг стола следует содержать в чистоте и порядке, для исключения травматизма.
7. Хорошим решением будет установка дополнительной кнопки для аварийного отключения.

Производство стола для циркулярной пилы своими руками

Сделать верстак для циркулярной пилы сложнее чем изготовить обычный стол, но, вполне реально. Самое главное – это внимательно следовать инструкциям и уделить особое внимание безопасности и устойчивости конструкции.

Чертежи с размерами

Создание любой мебели нужно начинать с чертежа. На рисунке указывают габариты готовой конструкции, а также количество деталей с их точными размерами. В стандартном варианте столешница для станины имеет квадратную форму со сторонами по 120 см. Высота верстака колеблется от 80 до 120 см, в зависимости от роста мастера. Размеры столешницы могут отличаться от стандартных. В некоторых случаях она имеет прямоугольную форму и длину более 1,5 м. Для устойчивости такой конструкции могут потребоваться дополнительные опоры. Чертёж стола для циркулярки может быть составлен самостоятельно, с указанием индивидуальных размеров, или можно использовать готовый рисунок из сети. Для составления схемы изделия также можно воспользоваться специальными компьютерными программами.

Выбор материала

Конструкция распиловочного стола состоит из двух основных частей: каркаса и столешницы. Для изготовления каркаса лучше всего использовать профилированную трубу.

Этот материал прочный, устойчивый и долговечный. Единственный минус металлической основы – для соединения деталей необходимо иметь опыт работы со сваркой. Вместо металла для опор можно использовать древесину. Подойдут брусья или доски, размером 10*5 см. В качестве материала для столешницы, чаще всего выступает фанера, МДФ или металлический лист. Основным условием для этой части конструкции, является жёсткость поверхности. Толщина используемого древесного материала, должна составлять не менее 1,5-2 см, в зависимости от веса самой пилы. Для инструмента весом 5 кг, оптимальным вариантом станет столешница из двух склеенных листов фанеры, толщиной по 12 мм каждый. Также для изготовления станины можно использовать старый письменный или обеденный стол, но, конструкцию нужно будет хорошо укрепить. Также в качестве материала могут выступать детали от старых шкафов, полок или дверей.

Необходимые инструменты

Чтобы сделать распиловочный станок, понадобятся некоторые инструменты и приспособления:

• электролобзик;
• шлифовальная машинка;
• болгарка;
• дрель;
• сварочный аппарат;
• шуруповёрт;

• фрезер;
• рулетка;
• угольник;
• саморезы;
• дюбеля;
• металлические уголки.

Процесс изготовления стола пошагово

Сборка стола для дисковой пилы начинается с изготовления необходимых деталей: столешницы, ножек, поперечных балок и прочего. Деревянные элементы вырезают с помощью электролобзика, а для нарезки металлических используют болгарку. Когда все детали будут готовы, приступают к сборке конструкции.

Соединение элементов каркаса

Если детали сделаны из металлического профиля, их приваривают друг к другу, а после тщательно шлифуют все острые места и стыки. Для соединения рамы из деревянных брусьев, используют саморезы, шканты и металлические уголки.

Обработка готового каркаса

Металлический каркас покрывают краской для защиты от коррозии. Если основа сделана из древесины, её следует защитить от воздействия влаги с помощью специальных средств. При желании деревянные детали можно покрасить или покрыть лаком.

Работа со столешницей

Сперва следует обработать столешницу. Если она изготовлена из древесины, необходимо пройтись по краям фрезером, а после отшлифовать их. В готовой столешнице проделывают узкое отверстие для пилы и делают разметку для креплений.

Зазор между диском и краями прорези, должен составлять не больше 2 мм, иначе пила начнёт забиваться опилками и выйдет из строя. Также по краю столешницы можно наклеить разметочную линейку. Это очень удобное и полезное приспособление.

На нижней стороне столешницы следует вырезать небольшое углубление в области крепления пилы. Инструмент нужно закреплять в центральной части стола, иначе центр тяжести будет смещён, а устойчивость конструкции снижена.

Изготовление каретки

Чтобы работа с пилой была безопаснее, следует изготовить специальную каретку. Такое приспособление используют для распила мелких деталей. Каретка представляет собой конструкцию из фанерного основания и небольших деревянных бортиков.

Ход каретки по столу осуществляется с помощью направляющих. Для установки направляющих в столешнице проделывают специальные пазы и устанавливают в них отрезки профилированной трубы или металлических уголков. Материалом для направляющих может выступать металл или дерево. При желании готовую каретку с направляющими можно купить в специализированном магазине.

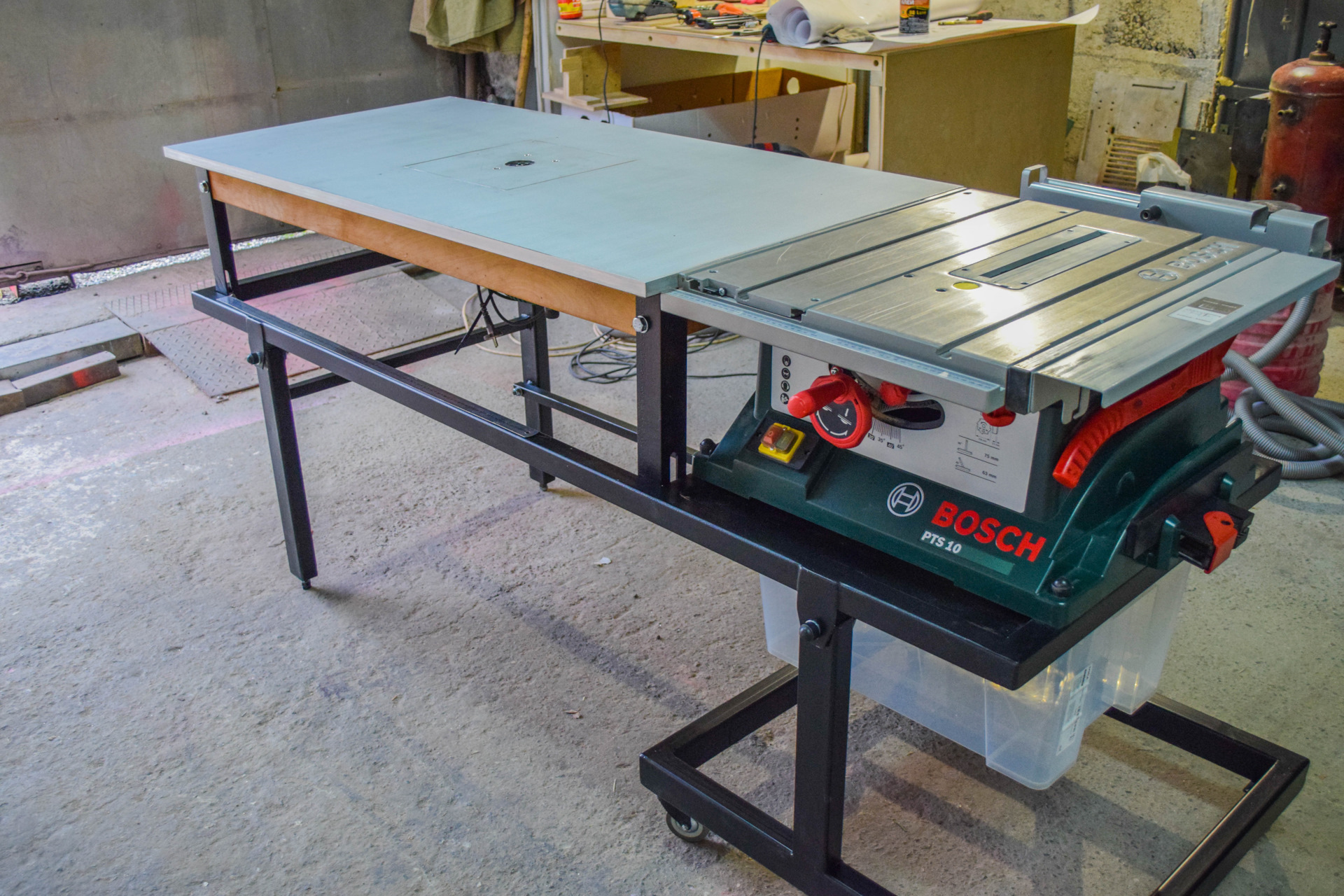

Распиловочный столик.

Монтаж дисковой пилы на готовый стол

Сперва следует подготовить сам инструмент.

Если в платформе купленной пилы не предусмотрены отверстия для крепежей, их необходимо просверлить самостоятельно. Нужно учитывать, что после такой процедуры воспользоваться официальной гарантией на прибор уже не получится.

Пилу закрепляют к нижней части столешницы используя болты, шайбы и гайки. Очень важно чтобы диск располагался строго перпендикулярно столешнице. Многие мастера предпочитают не нарушать целостность подошвы, а для установки используют прижимные бруски и саморезы.

Также при монтаже можно полностью снять с инструмента кожух, подошву и регулятор наклона, и закрепляют его на специальную деревянную платформу. Это позволит немного увеличить толщину пропила. Чтобы установить выключатель пилы, необходимо иметь базовые навыки работы с электросетями.

Для выполнения этой работы понадобятся:

• розетка;
• вилка для подключения пилы к сети;
• обычный выключатель;

• кабеля;
• саморезы;
• хомуты.

Розетку закрепляют на одной из боковых стенок стола и подводят к ней вилку, для подключения пилы. Кнопку включения инструмента надёжно прижимают с помощью хомутов, а управление выводят на выключатель, закреплённый в удобном месте.

Возможные ошибки и полезные советы

Чтобы изготовить удобный и качественный распиловочный станок, необходимо знать некоторые нюансы:

1. Чтобы сохранить порядок на рабочем месте, под столом можно разместить контейнер для сбора опилок или сделать вытяжку используя старый пылесос.
2. Для удобного перемещения станины, можно установить на ножках колёсики. При этом очень важно, чтобы они были оснащены тормозами и имели высокую грузоподъёмность.
3. Столешницу верстака можно оборудовать петлями. Это позволит легко поднять крышку и провести ремонт или обслуживание инструмента.
4. При изготовлении ножек, лучше всего использовать брусья или трубы. Опоры из сплошных листов фанеры, металла или других материалов могут мешать мастеру при работе за станком.
5. Для распиливания больших листов материала, можно оборудовать дополнительную откидную столешницу.
6. При закреплении пилы на столешницу, следует учесть направление вращения диска.

Техника безопасности во время работы с циркулярной пилой

Циркулярная пила – это травмоопасный инструмент и при работе с ним, техника безопасности всегда находится на первом месте:

1. Станок должен быть устойчивым, даже малейшее пошатывание может быть опасно.
2. При распиливании заготовок, необходимо использовать каретки и специальные толкатели, так как руки и пальцы – это самое уязвимое место.
3. Чтобы предотвратить попадание древесной стружки в глаза, во время работы с пилой нужно надевать защитные очки.
4. Древесина это легковоспламеняемый материал, поэтому на рабочем месте обязательно должен присутствовать порошковый огнетушитель.

Мебель

Распиловочный стол из ручной циркулярной пилы: особенности конструкции

При проведении ремонтных работ или производстве мебели может потребоваться циркулярный станок. Опытные мастера, которые часто имеют дело с древесиной, утверждают, что распиловочный стол из ручной циркулярной пилы значительно удобнее. К тому же он считается более безопасным. Такое изделие вполне можно сделать самостоятельно.

Сделать распиловочный стол своими руками довольно просто

Для чего необходимо такое приспособление

Сделать станок из ручной циркулярки своими руками не сложно. К тому же такая конструкция имеет много достоинств. Она помогает сделать распил более комфортным, поскольку сооружение будет сделано с учетом личных предпочтений.

Рабочая поверхность будет обладать удобными размерами, тогда как в магазинах обычно представлены стандартные изделия.

Обратите внимание! Для изготовления сооружения можно использовать пилы разных производителей. Большой популярностью пользуются модели Интерскол.

Особенности конструкции

Изготовление циркулярного стола из ручной циркулярной пилы своими руками не вызывает особых проблем, особенно при наличии минимального количества навыков. Опытные специалисты способны сделать такую конструкцию даже без схем. Она включает 2 основных элемента — ножки и гладкую рабочую поверхность. Также в конструкции можно предусмотреть различные ящики.

Важно! Сама пила должна быть хорошо зафиксирована под столом. При этом на поверхности оставляют лишь дисковый элемент.

Конструкция отличается простотой

Преимущества самодельного стола для циркулярной пилы

Использование самодельного приспособления имеет следующие плюсы:

• комфортный распил;
• удобные размеры;
• безопасность использования;
• возможность применения дисковой пилы в качестве торцовочной;
• экономия средств.

Материалы

Как же сделать станок под циркулярку своими руками? В первую очередь нужно выбрать материалы.

Столешница

Ключевым требованием к столешнице считается стойкость к повышенным нагрузкам, вибрациям и ударам. Важно, чтобы поверхность была достаточно гладкой и не гнулась под воздействием веса в 50 кг. К оптимальным материалам относят следующее:

• металл — допустимо воспользоваться сталью или дюралюминием;
• ЛДСП или фанера, которая отличается стойкостью к влаге;
• текстолит.

Не стоит делать столешницу из пластика, ДСП, ОСП. Такое сырье считается неустойчивым к вибрации. Использовать натуральное дерево допустимо. Но в этом случае конструкция получится очень дорогой.

Станина

На основании стола можно установить деревянные брусья. Их рекомендуется закрепить под крышкой с целью повышения жесткости. Лучше всего использовать брусья из твердых пород древесины — бука или дуба. Они отличаются невысокой стоимостью и простотой крепления при помощи саморезов.

Мотор

Специалисты советуют использовать двигатель мощностью не более 1000-1200 Вт. Иначе применение устройства может быть опасным. К тому же для мощной пилы требуется более тяжелый и стойкий стол.

Передача вращения

Для сооружения допустимо использовать ременную передачу. В этом случае вращение передается на рабочий вал с помощью клинового ремня. Шкивы на станке могут совпадать по размеру. Потому скорость вращения рабочего вала будет такой же, как и у двигателя.

Выбор габаритов

Размеры приспособления выбирают с учетом площади помещения. В небольших мастерских достаточно столешницы 50×50 см. При этом универсальный размер, который отличается удобством применения, составляет 80×80 см. Максимальные габариты достигают 120×120 см.

Выбирать габариты нужно с учетом своих потребностей

Выбор инструментов и материалов

Для изготовления стола потребуется следующее:

• ручная циркулярная пила;
• струбцины;
• шуруповерт и сверла;
• болгарка и отрезной диск;
• молоток, маркер, линейка;
• отвертки.

Создание чертежа

Для начала важно сделать чертеж станка. Если такой возможности нет, можно найти готовый вариант на специализированных сайтах. Однако лучше всего делать это самостоятельно, поскольку нужно учитывать имеющиеся материалы и размеры.

Перед проведением работ нужно выполнить чертеж

Лифт из домкрата

В этом случае рабочий фрагмент ручного фрезера, зафиксированного на опорной пластине, приподнимается и опускается благодаря наличию домкрата в конструкции. Чтобы изготовить домкратный фрезер, рекомендуется сделать следующее:

1. К нижнему фрагменту рабочего стола прикрепить короб. Он используется для опоры и в качестве защиты.
2. Во внутреннюю часть короба поместить домкрат и ручной фрезер, соединив его с подвижной частью.
3. Использовать в качестве опорной пластины металлический лист нужного размера. Также можно применять текстолит.

Лифт с резьбовой шпилькой

Чтобы сделать инструмент с применением опорного диска и шпильки, рекомендуется выполнить следующее:

1. Сделать круг из доски, толщина которой составляет 18-20 мм. Он будет выполнять функции опорной площадки.
2. В центре диска сделать отверстие. Его диаметр должен составлять 10 мм. Внутрь нужно поставить резьбовую шпильку.
3. Соединить нижнюю часть шпильки с дисковым маховиком. В отверстие необходимо установить фланцевую гайку. Она обеспечит нормальное функционирование подъемного устройства.

Этапы изготовления

Чтобы изготовление приспособления было успешным, важно учитывать много особенностей.

Как правильно установить пилу

Для правильной установки пилы необходимо соблюдать пошаговую инструкцию:

1. Поставить приспособление так, чтобы его рабочий фрагмент заходил в подготовленный паз.
2. Разметить участки для лемешных болтов. Их используют для фиксации распиловочного диска.
3. Сделать отверстия в фанере. Их диаметр должен быть 8 мм.
4. Сделать зенковку. Это позволяет утопить шляпки болтов.
5. Осторожно поставить распиловочный диск и хорошо закрепить болты.

Важно! После фиксации сооружения на столе нужно поставить блок для включения и выключения двигателя. Для этого в корпусе нужно сделать отверстие.

Изготовление упоров

В конце необходимо установить упоры. Стандартным элементом для многих станков считается направляющая для продольного реза. Обычно для сооружения упора применяют деревянные бруски или алюминиевые карнизы. Важно правильно выбрать его размеры. При этом деталь должна проходить по всему столу.

Чтобы сделать упор, нужно выполнить следующие действия:

1. Подготовить обычный лист фанеры. Его толщина должна быть 1 см.
2. Зафиксировать брусок высотой минимум 2 см.
3. С нижней части основания зафиксировать вторую рейку. Это делают перпендикулярно первой.
4. Срезать лишнее основание.

Поперечные упоры стоит фиксировать на заготовках струбцинами. Также для этого можно применять крепежные приспособления из деревянных шайб. Такие зажимы помогают зафиксировать направляющие любых размеров.

Самостоятельное изготовление распиловочного стола не вызывает никаких сложностей. Для этого нужно внимательно ознакомиться с инструкцией и подготовить все необходимое.

33 Различные типы пил с изображениями

Пилы могут варьироваться от самых простых режущих инструментов до передовых механических машин. В зависимости от вашей работы или увлечений, которые вас интересуют, тип пилы, которой вы владеете или хотели бы владеть, будет сильно различаться. Любой, кто работает в строительной отрасли, вероятно, нуждается в самых разных пилах, включая те, которые оборудованы для работы в различных сценариях, а также те, которые предназначены для решения конкретной задачи. Плотникам или всем, у кого есть домашняя мастерская по дереву, понадобится совершенно другой набор пил с некоторым переходом.

Между тем, если вы являетесь домовладельцем, стремящимся построить свои собственные полки, возвести садовый забор или обрезать свои высокие деревья и кустарники, вам также могут помочь несколько типов пил. Знать, какая пила вам нужна, может показаться сложной задачей, поэтому мы разобрали основные типы доступных пил, принципы их работы и для чего их лучше всего использовать.

Ручные пилы

Ручные пилы — это просто пилы любого типа, которые приводятся в действие силой пользователя, а не электричеством, аккумулятором или газом. Эти пилы распространены в самых разных профессиях, многие из них подходят для широкого круга задач по дому и в саду. Преимущество этих пил в том, что они легко переносятся, занимают очень мало места при хранении и дешевле, чем электрические пилы. Однако обычно им требуется больше времени для завершения работы, чем их аналогам с питанием, поэтому они могут быть наиболее подходящими для небольших задач.

Типы ручных пил

1. Ножовка

Ножовка была создана для резки металла, и благодаря тонкому лезвию она хорошо подходит для резки тонких материалов, таких как пластиковые или металлические трубы. Для очень редкого использования его также можно использовать как универсальную пилу для резки дерева, но это может повредить лезвие. Эта пила удерживает полотно с мелкими зубьями под натяжением через С-образную раму, обычно с числом зубьев от 18 до 32 на дюйм. Ножовка является одним из наиболее распространенных типов пил и незаменимым ручным инструментом для небольших работ по дому.

2. Копировальная пила

Копирная пила, как и ножовка, имеет лезвие, которое фиксируется на месте натяжением. Он используется для выполнения криволинейных пропилов в древесине, и, по сути, отсюда он и получил свое название, так как он идеально подходит для создания врезных, а не угловых соединений. Лезвия этих пил узкие, от 15 до 17 зубьев на дюйм полотна. Эти пилы легкие и обычно имеют диаметр около 6 дюймов.

3. Торцовочная пила

Эта пила используется для грубого пропила древесины, например, обрезки веток или пиломатериалов, и предназначена для пиления поперек волокон древесины (т. е. перпендикулярно волокнам). Эти пилы имеют большие зубья и относительно толстое лезвие, что делает их устойчивыми к грубой древесине. Торцовочные пилы могут использоваться как одним человеком, так и двумя людьми одновременно. Поперечные пилы для двух человек имеют ручки на обоих концах, и их также иногда называют пилой для лесорубов. Они отлично подходят для резки досок на заднем дворе по размеру, а также могут пригодиться в походах.

4. Луковая пила

Луковая пила представляет собой современный тип поперечной пилы. Это ручной инструмент среднего размера, который чаще всего используется на открытом воздухе для обрезки деревьев и рубки бревен. У дуговой пилы есть поперечные зубья, которые могут удалять опилки при вдавливании и выталкивании. Их лезвия довольно длинные и узкие, что делает их пригодными для резки толстых срезов дерева. С их помощью также можно делать криволинейные вырезы.

5. Лобзик

Эти пилы предназначены для выполнения гораздо более сложных работ по дереву. Название «лада» происходит от французского слова «freter», которое переводится на английский язык как «решетка», так как эта пила была сделана для использования на решетчатых конструкциях. Его лезвия имеют около 32 зубьев на дюйм, что делает их очень точными и способными производить точную работу; однако это также делает их хрупкими. Лобзики могут выполнять криволинейные разрезы, как копировальная пила, но копировальная пила обеспечивает гораздо меньшую точность, чем лобзик.

6. Пила для замочной скважины

Эти пилы имеют форму кинжала с лезвием, заостренным на противоположном конце одной рукоятки. Они также известны как «пилы для торцов», потому что острие позволяет им протыкать такие материалы, как гипсокартон, а затем пилить насквозь. Их тонкое лезвие делает их идеальными для выполнения неудобных маневров резки или проделывания небольших отверстий. Они также используются для вырезания грубых шаблонов. Эти типы пил обычно бывают двух видов; с фиксированным лезвием или с выдвижным лезвием.

7. Японская пила

Японская пила состоит из прочного и узкого лезвия, прикрепленного к рукоятке на одном конце. Они предназначены для резки при тянущем движении, в отличие от большинства других пил, которые режут при толкающем движении. Преимущество этого — более чистый и узкий срез. Говорят, что эти пилы также обеспечивают больший контроль, но предназначены для небольших и более точных работ. Нажимная пила, для сравнения, позволит весу пользователя переместиться за пилу, чтобы работать с более жесткими резами.

8. Торцовочная пила

Торцовочная пила является одним из наиболее распространенных типов пил, которыми владеют все, кто работает с древесиной, и, вероятно, эта пила используется чаще всего, поскольку она универсальна и подходит для ряд рабочих мест. Торцовочная пила предназначена для распила древесины параллельно волокнам. У него меньше зубьев на дюйм по сравнению с большинством других ручных пил, хотя каждый зуб очень острый, чтобы удалять стружку во время работы, почти как набор стамесок, работающих одновременно.

9. Обратная пила

Эти пилы также известны как пилы типа «ласточкин хвост», поскольку они идеально подходят для изготовления соединений типа «ласточкин хвост», требующих точности и аккуратности. Эти пилы имеют мелкие зубья и узкие лезвия, что делает их подходящими для выполнения точных разрезов. Задние пилы выигрывают от жесткого куска металла, такого как латунь или сталь, прикрепленного к противоположной стороне режущей кромки. Это помогает дать им больший контроль и означает, что они могут резать с меньшим усилием.

10. Обрезная пила

Эти пилы специально разработаны для использования в саду в качестве быстрого и простого средства обрезки деревьев и крупных кустарников. У них есть одна изогнутая ручка, прикрепленная к изогнутому лезвию, и они могут легко добраться даже до труднодоступных ветвей, спрятанных среди густо растущих деревьев. Обрезные пилы имеют гораздо больше зубьев на дюйм, чем пилы аналогичного размера, что делает их отличным инструментом для небольших работ по обрезке, когда бензопила не нужна.

11. Пила для шпона

Эти пилы предназначены для резки шпона твердых пород, ламината и пластика. Это обоюдоострая пила с небольшим изогнутым лезвием, обычно длиной всего 3 или 4 дюйма. Их размер означает, что они полезны только для работы на небольших участках, но они обеспечивают быстрые и гладкие результаты. Обычно эти пилы имеют около 13 зубьев на дюйм полотна. В сочетании с прямой кромкой фанерная пила может идеально резать материалы с прямоугольными кромками, чтобы получить стыковые соединения для соответствующего шпона.

12. Стеновая пила

Эти пилы, также известные как пилы для гипсокартона, очень похожи на пилы для замочной скважины. Разница в том, что пилы для стеновых досок обычно имеют более короткие и широкие лезвия. Их лезвия также часто обоюдоострые, с острыми зубьями, проходящими как по верхней, так и по нижней стороне лезвия. Эти пилы имеют заостренный нос и используются для пробивки отверстий в гипсокартоне или панелях. У них, как правило, меньше зубьев на дюйм, чем у замочной скважины, и они идеально подходят для грубой резки.

13. Походная пила

Существует множество типов пил для кемпинга с различными характеристиками и дизайном. Для большинства людей, которым понадобится пила в походе, наиболее важными элементами являются универсальная пила, способная резать различные материалы, а также ее компактность и легкий вес для удобства переноски. Складная пила для кемпинга соответствует всем этим критериям и идеально подходит для ношения в кармане одежды или сумке. Они почти не занимают места и полезны для рубки дров, обрезки веток или выполнения ряда других работ, которые могут возникнуть в дикой местности.

14. Пила для костей

Как и следовало ожидать, пила для костей предназначена для резки костей. Они используются в основном при разделке мяса или охотниками для разделки оленей или другой дичи. Для этих пил лучше всего подходит лезвие из нержавеющей стали, так как оно не подвергается коррозии при контакте с кровью животных.

Электрические пилы

Электрические пилы — это пилы, работающие от перезаряжаемых аккумуляторов, электричества или газовых двигателей для резки. Это могут быть стационарные инструменты или портативные инструменты. Они отлично подходят для эффективности и точности и помогают выполнять работы по резке намного быстрее, чем эквиваленты ручной пилы. Недостаток их в том, что они могут быть довольно дорогими, хотя, если вы купите надежный вариант, он прослужит вам много лет резки. Хотя многие из этих электропил просты в использовании, некоторые из них могут быть сложными и опасными в эксплуатации, и может потребоваться специальная подготовка, прежде чем вы приступите к работе с электропилами.

Типы электропил:

15. Циркулярная пила

Эта пила названа так из-за своего лезвия круглой формы. Дисковое лезвие вращается с высокой скоростью и направляется пользователем вниз, чтобы разрезать материал, который необходимо прочно удерживать под ним. Эти пилы пользуются огромной популярностью из-за их универсальности и портативности. В отличие от настольной пилы, эти пилы достаточно легкие, поэтому их можно легко транспортировать на строительные площадки или использовать в других местах. Они также совместимы с различными типами лезвий, что позволяет им резать различные материалы, включая камень, металл, дерево, пластик и керамику.

16. Торцовочная пила

Эти пилы работают аналогично циркулярным пилам в том смысле, что они имеют круглое лезвие, которое тянется вниз для резки материала. Тем не менее, торцовочная пила специально разработана для выполнения точных угловых пропилов, примечательных угловыми соединениями, когда два куска дерева плавно соединяются под углом. Торцовочные пилы позволяют настроить инструмент под любым углом, который вам нужен, и они незаменимы, если вы режете обрезки или молдинги.

17. Составная торцовочная пила

Составная пила похожа на разрекламированную торцовочную пилу. У него такое же лезвие, которое работает на руке, а не на поворотном рычаге, что дает пользователю больше возможностей для регулировки при более сложной резке. Эти пилы могут производить косые, прямые и составные пропилы и отличаются высокой эффективностью и точностью.

18. Лобзик

Электролобзик — это ручной электроинструмент, который может делать как прямые, так и изогнутые пропилы. У него лезвие, направленное вниз, которое направляется верхней ручкой, и он может быть как проводным, так и беспроводным. Они легкие и простые в обращении, а также довольно тихие и лучше всего подходят для вырезания рисунков из тонких материалов, таких как фанера. Для лобзиков можно приобрести более толстые лезвия, чтобы они могли резать металл, плитку или керамику, но обычно они не входят в стандартную комплектацию. Лобзики — это универсальный инструмент, который найдет широкое применение в домашнем хозяйстве по дереву.

Ленточнопильный станок

19. Стационарный

Стационарные ленточнопильные станки стали популярными среди плотников, заботящихся о безопасности, так как нет опасности отдачи, как при использовании настольной пилы. Ленточные пилы имеют полосу непрерывного лезвия, которое вращается вокруг 2 или 3 колес для выполнения разрезов. Лезвия имеют мелкие зубья, что делает их пригодными для работы с целым рядом материалов. Лезвия являются частью тяжелого стола, что делает его инструментом для мастерской, а не инструментом, которым можно управлять. Он может резать дерево, трубы и пластик, но ограничивается резкой на глубину всего в несколько дюймов. Этот инструмент относительно тихий для электроинструмента, поэтому он может понравиться тем, у кого есть мастерская в жилом районе, и кто не хочет беспокоить соседей.

20. Переносные

Переносные ленточнопильные станки — это просто переносная версия стационарного ленточнопильного станка с петлевым диском, вращающимся вокруг двух колес для резки. Преимущество этого инструмента в том, что его можно легко взять с собой на строительную площадку, но он подходит только для резки небольших предметов, таких как трубы. Этот инструмент, в частности, популярен среди слесарей, сантехников и сварщиков.

21. Настольная пила

Настольные пилы имеют круглые вращающиеся лезвия, которые выходят из стола вверх для резки выбранного материала. Они работают почти так же, как циркулярная пила, в которой вы опускаете лезвие на свой материал. Вместо этого с настольной пилой вы нажимаете свой материал на лезвие. Глубину лезвия можно отрегулировать в соответствии с вашими потребностями в резке, а само лезвие можно заменить на лезвие по камню или металлу, чтобы вы могли резать различные типы материалов. Эти типы пил идеально подходят для выполнения точных прямых пропилов, но перед использованием требуется обучение, поскольку они могут быть опасны в работе.

22. Цепная пила

Бензопилы работают с использованием связанной цепи, которая вращается вокруг куска стали, с прикрепленными зубьями специальной конструкции, которые прорезают древесину на высокой скорости. Чаще всего он используется для резки пиломатериалов и валки или обрезки деревьев. Бензопилы поставляются с различными источниками энергии, включая бензиновые двигатели, двигатели с питанием от батареи или двигатели с питанием от электросети. Бензопилы с газовыми двигателями обладают наибольшей мощностью; однако их также может быть сложнее использовать, потому что они вибрируют больше всего. Бензопилы с питанием от аккумулятора или электрического кабеля лучше подходят для длительных работ, поскольку они меньше утомляют пользователя.

23. Отрезная пила

Эти пилы похожи на циркулярные пилы и отличаются портативностью, а также больше, чем стандартная циркулярная пила. Эти пилы предназначены для резки металла или кирпичной кладки и имеют гладкие беззубчатые лезвия, специально разработанные с абразивами для разрезания выбранного материала. Иногда эти пилы подключаются к водопроводу, чтобы уменьшить количество пыли во время работы.

24. Нарезная пила для полов

Это специальный инструмент, специально разработанный для помощи в укладке напольных покрытий, включая паркет, ламинат и бамбук. Он может выполнять как прямые, так и косые пропилы, и разработан как портативная замена настольной пиле, способная выполнять любые задачи резки, с которыми вы можете столкнуться при укладке напольных покрытий.

25. Панельная пила

Эти пилы работают так же, как настольные пилы, но они режут либо вертикально, либо горизонтально, часто с подвижным столом, который позволяет подавать материалы на полотно. Эти пилы обычно используются в производстве дорожных знаков, столярном деле и других отраслях, где требуется резка больших панелей.

26. Осциллирующая пила

Этот инструмент выглядит как шлифовальный станок с насадкой-лезвием. Он колеблется так быстро, что при использовании ощущается легкая вибрация. Эти пилы обладают большой универсальностью, поскольку они могут не только резать, но также шлифовать, соскабливать или удалять герметик и цементный раствор.

27. Радиально-консольная пила

Эта пила имеет круглое вращающееся полотно, прикрепленное к рычагу, который поднят над столом, к которому он прикреплен. Рукоятку можно перемещать под разными углами, что позволяет пользователю выполнять прямые, косые и сложные разрезы.

28. Спиральная пила

Эти портативные инструменты предназначены для выполнения сложных и точных работ, таких как узоры, спиральные линии и завитки. Лезвие может постоянно колебаться или прикреплено к ленте, а также прикреплено к небольшому столу, где вы можете удерживать материалы на месте во время резки. Этот инструмент лучше всего подходит для создания изогнутых краев.

29. Высотная пила

Высотная пила состоит из телескопической штанги с цепной пилой, прикрепленной к противоположному концу рукоятки. Эти пилы предназначены для обрезки и обрезки живых изгородей и высоких деревьев без использования лестницы. Высотные пилы могут работать от аккумулятора и, следовательно, от аккумулятора, от электричества или от бензинового двигателя.

30. Пила для мокрой плитки

Эти пилы предназначены специально для резки напольной и настенной плитки без сколов и трещин. Это портативное оборудование, которое можно легко транспортировать между рабочими площадками и использовать на месте в том месте, где пользователь укладывает плитку. Они работают аналогично циркулярной пиле с круглым лезвием, которое вращается с высокой скоростью и натягивается на плитку, чтобы разрезать ее. Это незаменимые инструменты для людей, работающих на кухне, в ванной комнате или занимающихся напольными покрытиями. Они обеспечивают превосходную точность и ускоряют работу.

31. Сабельная пила

Эти небольшие пилы обеспечивают превосходную универсальность на стройплощадке. Их размер делает их легко переносимыми, и их можно использовать в различных проектах, имея за собой большую мощность. Они работают, приводя в действие небольшое лезвие в движении вперед и назад, чтобы прорезать металл или дерево. Они могут быть беспроводными или проводными в зависимости от типа питания.

32. Роторная пила

Эти пилы имеют маленькое лезвие, прикрепленное к рукоятке в виде дрели. Это ручные пилы, которые питаются от аккумуляторных батарей или от сети. Они достаточно универсальны, чтобы их можно было использовать в самых разных проектах, от строительства, домашнего творчества до рукоделия. Они являются альтернативой ручным кольцевым пилам и особенно полезны для резки гипсокартона, панелей или узоров.

33. Гусеничная пила

Эта пила представляет собой нечто среднее между настольной и циркулярной пилой. У него есть круглое лезвие, прикрепленное к рукоятке, которую пользователь тянет вниз, чтобы разрезать материалы под ним, но оно также прикрепляется к направляющей, так что оно скользит по рельсам, каждый раз обеспечивая идеальные прямые разрезы с минимальными усилиями.



Законодателей призвали сделать настольные пилы более безопасными: NPR

10 июня 2011 г., обновление: Комиссия по безопасности потребительских товаров поручила своим сотрудникам разработать новые требования безопасности для настольных пил, как стало известно NPR.

Настольные пилы являются наиболее опасным и часто используемым электроинструментом в стране. По данным Комиссии по безопасности потребительских товаров, ежегодно сорок тысяч американцев попадают в отделения неотложной помощи с травмами — 4000 из них переносят ампутации.

На этой неделе защитники прав потребителей находятся в Вашингтоне, округ Колумбия, и встречаются с законодателями, чтобы добиться ужесточения правил безопасности в отрасли.

Видео о системе безопасности SawStop

Медиа больше не доступны

SawStop обнаруживает электрический ток в хот-доге. Предоставлено SawStop скрыть заголовок

переключить заголовок

Предоставлено SawStop

SawStop обнаруживает электрический ток в хот-доге.

Предоставлено SawStop

Хот-дог с легким порезом Предоставлено SawStop скрыть заголовок

переключить заголовок

Предоставлено SawStop

Хот-дог с легким порезом

Предоставлено SawStop

Технология аварийного отключения

Настольная пила с открытым вращающимся лезвием размером с обеденную тарелку. И каждый день в этой стране на этих пилах в среднем отрезали себе пальцы, а то и половину рук более 10 человек. Плотники теряют средства к существованию. Многие люди так и не выздоравливают. Но что самое поразительное, так это то, что все эти несчастные случаи можно предотвратить.

«Проблема огромна, и она усугубляется», — говорит Салли Гринберг, возглавляющая Национальную лигу потребителей и работавшая ведущим юристом в Союзе потребителей.

Проблема, объясняет она, в том, что существует технология безопасного торможения, которая может мгновенно остановить настольную пилу, прежде чем она отрезает пальцы пользователя. Это как подушка безопасности в машине. Это революционная функция безопасности. Но только одна компания во всей отрасли использует его.

«У нас есть отличная технология — ее внедрение не очень дорого, — говорит Гринберг. «Давай сделаем это.»

Эта технология безопасного торможения называется SawStop. Его изобретатель, Стив Гасс, любит показывать, как это работает, используя хот-дог. Он кладет хот-дог на доску, как если бы его большой палец стоял на пути лезвия. Затем он засовывает дрова и хот-дог в зубья вращающейся пилы. И… бах! Предохранитель срабатывает в течение 3/1000 секунды, останавливая пильное полотно и опуская его на стол. На самом деле похоже, что пила исчезает. А на хот-доге почти нет ни царапины.

NPR следовала за Гассом на протяжении многих лет, когда он основал компанию, которая сейчас производит десятки тысяч безопасных пил SawStop.

Гринберг, защитник прав потребителей, говорит, что впервые услышала об этой проблеме безопасности в NPR семь лет назад. Затем она разочаровалась в том, что спустя столько лет отрасль до сих пор не приняла эту технологию, а правительство не санкционировало ее.

Гринберг говорит, что это дело — классический пример создания Комиссии по безопасности потребительских товаров.

«У вас есть модель травмы, у вас есть технология, которая может лечить травму, и она может лечить травму по разумной цене», — говорит она.

Учитывая вред, который наносят эти травмы, изменяющий жизнь человека, Гринберг говорит, что правительство должно предписать такой предохранительный тормоз для всех настольных пил.

«Это нужно было сделать много лет назад; мы бы избавили от стольких страданий, стольких травм и стольких затрат для системы здравоохранения», — говорит она.

Раненый плотник живет «Кошмаром»

На этой неделе Гринберг встречался с правительственными чиновниками по безопасности и членами Конгресса. Она посещает их офисы с людьми, получившими ненужные травмы от настольных пил.

Сейчас у нас продовольственные талоны, медицинская помощь, энергетическая помощь. Я хочу назвать это живым кошмаром.

Адам Талл, профессиональный плотник, потерявший работу из-за несчастного случая с настольной пилой.

Один из них — Адам Талл, профессиональный плотник, у которого был собственный бизнес. Но однажды, когда он использовал настольную пилу, упал кусок дерева, и он инстинктивно потянулся за лезвием, чтобы поймать его.

«Мой локоть вонзился в лезвие, и оно протянуло мою руку через лезвие, на 100 процентов разрезав локтевую кость — сухожилия, связки, нервы», — говорит он.

У Талла есть жена и дети, он живет в Кросслейке, штат Миннесота. После несчастного случая год назад ему сделали несколько операций. Он по-прежнему испытывает сильную боль и не может зарабатывать на жизнь. Он говорит, что в финансовом отношении они с женой имели успешный небольшой бизнес.

«Теперь мы получаем продовольственные талоны, медицинскую помощь, энергетическую помощь», — говорит он. «Я хочу назвать это живым кошмаром».

Следующий шаг к регулированию

Талл и другие пострадавшие встретились в понедельник с Инес Тененбаум, председателем Комиссии по безопасности потребительских товаров.

«Я держал их за руки и видел их раны», — говорит Тененбаум. Она говорит, что удивительно видеть, как быстро и легко могут произойти такие серьезные несчастные случаи при использовании настольной пилы.

Тененбаум говорит, что она предпочла бы, чтобы отрасль разработала способ лицензирования этой технологии безопасного торможения и приняла ее на добровольной основе. Но в то же время, по ее словам, она хочет продвигаться вперед по пути создания обязательного государственного требования для такого рода защиты на настольных пилах. Следующим шагом на пути к новым правилам будет объявление комиссией так называемого предварительного уведомления о предлагаемом нормотворчестве. Затем у отрасли и потребителей будет время для комментариев.

Инес Тененбаум, председатель Федеральной комиссии по безопасности потребительских товаров (на фото в прошлом году), на этой неделе встречается с людьми, получившими травмы при использовании настольных пил. Алекс Брэндон/AP скрыть заголовок

переключить заголовок

Алекс Брэндон/AP

Инес Тененбаум, председатель Федеральной комиссии по безопасности потребительских товаров (на фото в прошлом году), на этой неделе встречается с людьми, получившими травмы при работе с настольными пилами.

Алекс Брэндон/AP

«Мы верим, что сможем сделать это в ближайшие несколько месяцев», — говорит Тененбаум.
