Скамейка-трансформер — мечтаете о том, чтобы садовая мебель была удобной, практичной и не занимала много места? Благодаря своему устройству, скамейка -трансформер быстро превращается в стол с двумя лавками. При этом, каждая лавка способна вместить от 2 до 3 человек! Как сделать скамейку-трансформер своими руками – читайте в статье.

Скамейка-трансформер: варианты конструкции

Скамейка-трансформер, как правило, состоит из двух основных элементов: широкой спинки – стола и сидения.  Преобразование скамьи-трансформера в стол с несколькими лавочками происходит за счет вытягивания части сиденья вперед и перекидывания спинки-столешницы. На разборку скамейки, в среднем, тратиться от 5 до 10 секунд. Кроме того, такая конструкция способна вместить до 6 человек!

Также есть :

  1. Стол — скамейка;
  2. Скамейка-конструктор;
  3. Цветок — скамейка.

Складная скамейка-стол напоминает по устройству классический трансформер.

Отличие заключается в том, что стол поднимается за счет ножек, движущихся по направляющим. В разобранном виде скамейка представляет собой широкое место для сидения без спинки. На таком месте можно не только удобно сидеть, но и лежать, накинув на доски тонкий матрас.

Скамейка-конструктор представляет собой конструкцию, собранную из большого количества подвижных элементов, нанизанных на ось и образующих сиденье без спинки. При необходимости, элементы переворачиваются и превращаются в сиденье со спинкой, расположенное ниже уровня столика. Сиденья и столик оказываются на одном уровне. Как правило, она рассчитывается на двух человек.

Скамейка-конструктор идеально подходит для утренних или вечерних чаепитий в саду.

Скамейка-трансформер цветок

Лавочка-цветок устроена по схожему принципу. Откидные подвижные элементы скамейки могут образовывать удобную спинку. Недостатком такой конструкции является отсутствие столика. Зато в собранном виде она занимает минимум места.

Хранить ее можно даже в кладовой.

Чертежи и размеры

Скамейка-трансформер может иметь как прямоугольную, так и круглую форму. Проще всего будет изготовить своими руками прямоугольный вариант. Для того, что конструкция получилась надежной и привлекательной, нужно будет подготовить ее чертеж. Сделать набросок можно на основе готовых эскизов в интернете. Главное – придерживаться соблюдать рекомендованные размеры.

Так, удобная лавка-трансформер должна иметь:

  1. Спинку-столешницу шириной от 60 до 90 см;
  2. Каждую лавочку минимальной шириной в 30 см;
  3. Столешницу длиной в 1,79-1,8 м;
  4. Лавочки длиной, на 5 см превышающей длину столешницу;
  5. Лавочки высотой в 42 см над уровнем земли и столешницу высотой в 75 см над уровнем земли.

При соблюдении размеров, ширина конструкции в разобранном виде должна составить 1,7 метра. В собранном виде скамейка-трансформер будет не более 6,5 метра.

При создании чертежа, не забывайте указывать длины элементов каркаса и углы, под которыми они должны крепиться к элементам лавочки.

Особенно важно соблюдать углы будет при сборке каркаса под спинку-столешницу. При этом, некоторые элемент каркаса нужно будет полностью фиксировать. Другие же – оставлять подвижными. Чтобы сделать каркас правильно, лучше всего найти готовый подробный чертеж с указанием всех необходимых величин и способов крепления.

Материалы и технология изготовления

Как правило, садовую мебель изготавливают из пиломатериалов. Лучше всего, для изготовления скамейки-трансформера, подойдет древесина хвойных деревьев. При этом, пиломатериалы должны быть высокого качества: не иметь видимых дефектов, быть хорошо высушенными. Большинство деталей изготавливают из досок или брусков шириной в 2,5 см.

Длина пиломатериалов подбирается в зависимости от длины будущего изделия так, чтобы оставалось как можно меньше строительных отходов.

Прочный каркас делают из металлического оцинкованного профиля с сечением 2х2 и 4х2 см. Профиль с меньшим сечением используют для изготовления подножки под лавочками.

Технология изготовления скамейки-трансформера включает в себя:

  1. Раскрой элементов согласно чертежу;
  2. Сборку каркаса;
  3. Монтаж деревянных сидений;
  4. Послестроительную обработку.

Сборка каркаса начинается с неподвижной скамейки. После собирается вторая скамья, которая будет отодвигаться. На готовые скамейки монтируется каркас по спинку-столешницу.

При сборке каркаса не забывайте про монтаж металлических ограничителей

.

Как правило, их располагают с двух сторон каркаса под столешницу над “уголками”. Деревянные элементы, обычно, соединяют с помощью саморезов по дереву. Для обработки лавочки рекомендуют выбирать пропитки и лаки на водной основе. Если изделие будет краситься, то предварительно, его нужно будет прогрунтовать. Так краска лучше сцепиться с древесиной.

Рекомендации по изготовлению

Для того, чтобы скамейка-трансформер была не только привлекательной и надежной, но и прослужила ни один год, необходимо придерживаться некоторых советов при ее изготовлении. Так, например, после сборки скамейки, строители рекомендуют провести ряд мероприятий по защите конструкций от влаги, УФ-излучения. Ведь скамейка будет стоять в аду, на улице, а значит пагубного воздействия природных факторов избежать не удастся.

Так, строители рекомендуют:

  1. Окрашивать металлические элементы каркаса краской с предварительной обработкой их антикоррозийным составом;
  2. Обрабатывать древесину средствами против насекомых, грибков и гниению;
  3. Покрывать деревянные элементы готовой конструкции лаком или краской в несколько слоев с промежуточной просушкой;
  4. Выполнять полное крепление металлического каркаса (в местах, где это необходимо) сваркой;
  5. Всегда делать технологические отверстия под саморезы на несколько мм меньше диаметра самих крепежей;
  6. Не перетягивать саморезы для того, чтобы такие доски не лопнули.

Кроме того, следует позаботиться о том, чтобы пользоваться конструкцией было удобно и безопасно. Так, острые края каркаса и сидений необходимо обработать (например, затереть наждачной бумагой). Металлические крепежи на сиденьях рекомендуют закрывать декоративными шляпками чтобы летом они, нагреваясь, не повредили кожу.

Скамейка-трансформер своими руками (видео)

Раскладная садовая скамейка – это многофункциональная конструкция, которая дает возможность сэкономить место, не уступив комфорту. Такая конструкция станет незаменимой на вашем садовом участке, позволив разместить, при необходимости, до 6 человек! Собрать скамейку-трансформер можно легко своими руками. Главное – найти подходящие чертежи и следовать строительным рекомендациям!

Cкамейка трансформер своими руками — варианты изготовления, поэтапная сборка — Строительство дома, ремонт в квартире, все для дачи

Стремление экономить денежные средства, свободную территорию, собственные силы является одним из наиболее распространенных среди жителей многих районов нашей страны. Способов реализовать это желание в настоящее время достаточно много. Один из них – использование мебели, умеющей изменять свою форму и превращаться из одного элемента в другой. Сегодня речь пойдет об изготовлении скамейки трансформера  из хвойных или лиственных пиломатериалов своими руками.

Изготовить подобные изделия, как правило, не представляет большой сложности для человека, владеющего основным столярным инструментом, и освоившим такие способы соединения деталей, как соединение на гвоздях, шурупах, реже – клею. Перед началом работы необходимо досконально изучить особенности строения изделия и обратить внимание на конкретные детали, позволяющие одному изделию легко трансформироваться в другое. Разберем технологию изготовления скамейки, которая превращается в удобный стол со скамьей перемещением всего одной пары болтов из одних установочных отверстий в другие.

Подобные изделия всегда найдут свое место в том или ином уголке вашего загородного участка и не только украсят его, но и подарят вам возможность беззаботного общения с вашими близкими и родными.

Главная особенность подобной конструкции скамьи трансформера является использование как жесткого соединения некоторых деталей, так и шарнирного (свободного) соединения, позволяющего спинке занимать и наклонное положение, и горизонтальное, то есть трансформировать ее в удобный столик.

Рассмотрим более подробно процесс самостоятельного изготовления скамьи. Для работы необходимо подготовить строганный пиломатериал из древесины сосны или ели. Высокую прочность и декоративные свойства имеет древесина лиственницы. Несмотря на то, что она является самой распространенной хвойной породой на территории нашей страны, в средней полосе приобрести такой пиломатериал достаточно сложно.

Вам понадобятся 6 досок сечением 30×100 миллиметров длиной по 1000 миллиметров каждая и две по 320 миллиметров. Четыре бруска длиной 800 и сечением 30×60 миллиметров, а так же два бруска того же сечения длиной по 0,5 метра.

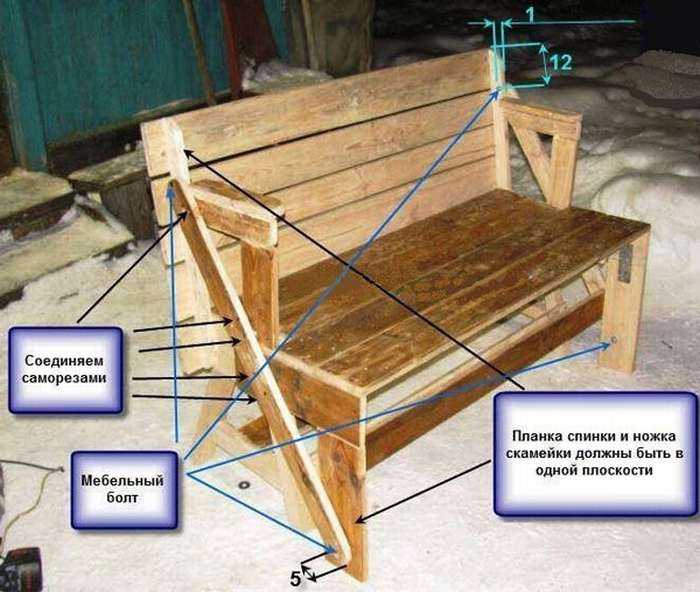

Подготовив все необходимые детали, на ножках и опоре спинки и сиденья запилите торцы под углом 75о. С помощью саморезов по дереву длиной 50 миллиметров присоедините ножки к срединным брускам попарно в соответствии с фото скамейки. В каждом узле сборки устанавливайте по 4 крепежных элемента. Не лишним будет предварительно на места стыковки деталей нанести столярный клей. Это значительно повысит прочность соединения и долговечность изделия в целом. К подготовленным опорным конструкциям необходимо прикрепить три доски сиденья скамьи, отступив от торцов по 50 миллиметров. В каждую доску устанавливайте по четыре самореза – два в одну опору и два в другую. Отдельно изготовьте спинку скамьи, которая при трансформировании будет играть роль столешницы.

Для этого на продольную кромку опорной доски длиной 320 миллиметров закрепите три полутораметровых доски, отступая от торца каждой из них уже по 80 миллиметров. Доски устанавливайте с промежутком между соседними деталями, равным 1 сантиметру. Предварительно в опорной доске необходимо просверлить три отверстия диаметром 8 миллиметров. Они необходимы для фиксирования спинки в горизонтальном или наклонном положении. В верхней части задней ножки необходимо просверлить два отверстия. Одно из них будет осевым при вращении спинки. Крепление столешницы-спинки к основе выполните с помощью двух болтов М8. для удобства эксплуатации на болт, не являющийся осевым вместо стандартной шестигранной гайки лучше установить гайку-барашек, имеющую отогнутые усики, позволяющие заворачивать и отворачивать ее рукой.

Закончив работы проведите испытание собранной скамейки. Установите спинку в наклонное положение и зафиксируйте болтом.

Затем, вынув соединительный элемент из отверстия, придайте спинке горизонтальное положение и, установив болт на место, наверните на него гайку.

Усложненный вариант :  стол — скамейка трансформер

Второй вариант трансформирующейся в стол скамейки изготавливаемой самостоятельно имеет более сложное строение, что придает всему изделию более изысканный вид.

При трансформировании подобная скамья превращается в стол, оснащенный двумя параллельными скамейками, что позволяет использовать его для отдыха и совместного времяпровождения небольшой компанией.

Эта конструкция изготовлена из деталей, имеющих одинаковое сечение – 25×50 миллиметров, и различающихся лишь своей длиной. Для монтажа спинки скамейки трансформера, которая после трансформирования превращается в столешницу стола понадобятся самые длинные детали. Их длина равна 1 метр. Сиденье основной части скамьи изготавливается из двух досок длиной 82 сантиметра, а оставшиеся детали сиденья имеют длину 92 сантиметра. Разность длин деталей обусловлена их взаимным расположением в собранном виде.

В целом данное изделие состоит из трех отдельных узлов. Первый из них – скамья – основа представляет собой узкую полускамью, имеющую основания в виде трапеций, собранных из четырех жестко соединенных между сбой деталей. Для усиления конструкции в нижней части оно опирается на две опорные рейки, расположенные наискосок.

К предыдущему узлу шарнирно крепится спинка-столешница, опирающаяся дальней своей частью на длинные ножки, устанавливаемые наискосок. На этих ножках смонтирована оставшаяся часть сиденья скамью, что требует от них максимальной прочности, которая может быть достигнута использованием более твердой древесины при сохранении линейных размеров. Для удобства эксплуатации скамья оснащена подлокотниками, которые в собранном положении опираются на основание столешницы.

Описанные нами две различные конструкции трансформеров показывают, какие возможности хранит в себе подобная изменяемая мебель. Вариантов изделий множество, что позволяет еще неоднократно вернуться к рассмотрению ее самостоятельного изготовления.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение 🙂

чертежи, размеры, из металла и дерева, фото

Содержание

  • 1 Плюсы и минусы скамьи-трансформера для дачи
  • 2 Виды дачных скамеек-трансформеров
  • 3 Что нужно для сборки скамейки-трансформера
  • 4 Чертежи и схемы сборки лавки-трансформера
  • 5 Размеры лавки-трансформера
  • 6 Как сделать лавку-трансформер своими руками
    • 6.1 Самая удачная модель лавки-трансформера
    • 6.2 Скамейка-трансформер простая металлическая
    • 6. 3 Скамья-трансформер складная из дерева
    • 6.4 Скамья-трансформер радиальная
    • 6.5 Скамейка-трансформер из профтрубы
  • 7 Конструкция складной-трансформера верстак
  • 8 Вывод
  • 9 Отзывы о скамье-трансформере

Чертежи и размеры скамейки-трансформера обязательно понадобятся, если есть желание сделать такую ​​необычную садовую мебель. Несмотря на свою простую структуру, конструкция по-прежнему считается сложной. Важно правильно рассчитать и сделать все узлы, чтобы трансформер можно было свободно складывать и раскладывать.

Плюсы и минусы скамьи-трансформера для дачи

Складная скамейка востребована дачниками, владельцами загородных домов.

Популярность трансформатора обусловлена ​​преимуществами:

  1. Главный плюс — компактность. В сложенном виде скамья занимает мало места. Его можно разместить у стены или просто вдоль тротуарной дорожки.
  2. Трансформер пытаются сделать из легких и прочных материалов. Благодаря небольшому весу скамью легко переносить в другое место.
  3. Третий плюс — возможность трансформации скамьи со спинкой в ​​стол с двумя скамьями без спинки. Трансформер выручит на природе, когда нужно организовать застолье для гостей.

Наделена необычной скамейкой и минусами:

  1. Для сборки стола скамейки-трансформера потребуются чертежи своими руками с точными размерами. Если в схеме допущена ошибка, конструкция может не развернуться или сложится не полностью.
  2. Использование толстостенных труб или цельного дерева увеличивает объем скамейки. Развернуть его становится сложнее. Только два человека с трудом могут переместить трансформатор в другое место.
  3. Со временем от частого использования подвижные узлы скамейки ослабевают, появляется люфт. Трансформатор становится шатким.

Взвесив все вышеперечисленные факторы, проще решить, нужна ли такая скамья дома.

Виды дачных скамеек-трансформеров

Большинство складных скамеек устроено по одному принципу. Размер отличается, поэтому зависит и количество мест. Еще один нюанс трансформеров – это конструкция каркаса, подвижных узлов, материал изготовления.

Если говорить о различиях скамеек в общей конструкции, то чаще всего встречаются следующие варианты:

  1. Стол-трансформер, скамья для дачи, которая легко раскладывается за 1-2 секунды классика. В сложенном состоянии конструкция занимает мало места. Используйте его вместо обычной удобной скамьи со спинкой. После раскладывания трансформер имеет столешницу с двумя скамейками, обращенными друг к другу.
  2. Конструктор-трансформер представляет собой каркас из труб, где Г-образные деревянные детали нанизаны на длинную перекладину. Они свободно вращаются, а элементы фиксируются в нужном положении. Конструктор позволяет выполнить четыре комбинации: трансформация в длинную скамью со спинкой, два широких кресла с подлокотниками или два узких кресла и столик между ними, одно кресло с приставным столиком.
  3. Трансформер с необычным названием «цветок» напоминает клавиши пианино. Конструкция состоит из большого количества реек, часть из которых вращается на поперечине рамы. В сложенном виде получается обычная скамья, удобная для транспортировки. Для комфортного отдыха достаточно приподнять несколько планок и у вас получится удобная спинка скамейки. Преимущество в том, что поднятые лепестки можно зафиксировать под любым углом для более удобного положения спины отдыхающего.

Существуют и другие виды складных скамеек, например, радиусные. Однако такие трансформаторы редко пользуются спросом из-за сложности устройства и неудобной формы.

Что нужно для сборки скамейки-трансформера

Складная конструкция считается сложной в изготовлении. В первую очередь вам понадобится подробный чертеж скамейки-трансформера, где указаны все узлы, размеры каждой детали. Что касается материалов, скамейки изготавливаются из дерева и металла. Оптимальный вариант – их комбинация. Для повышения прочности каркас трансформера сделан из металла, а сиденья и столешница из дерева.

Трубы целесообразно приобретать диаметром 20-25 мм с оцинкованным покрытием. Защитный слой предотвратит быстрое развитие ржавчины.

Совет! Лучшим материалом для каркаса складной скамейки является профиль. За счет кромок увеличивается ее прочность, что позволяет использовать трубу с тонкими стенками, уменьшая общий вес готовой конструкции.

Из пиломатериалов понадобится строганная доска толщиной 20 мм. Если каркас трансформера тоже из дерева, то используется брус из лиственницы, дуба, бука. Можно взять сосновую доску. На столешнице и скамьях она прослужит долго.

Для работы еще потребуется стандартный набор инструментов:

  • ножовка по дереву;
  • самолет;
  • дрель;
  • отвертка;
  • рулетка;
  • молоток;
  • плоскогубцы;
  • отвертка.

Если каркас складной скамьи металлический, для сборки потребуется сварочный аппарат. Болгарка поможет вам быстро разрезать трубу.

Расходные материалы потребуются болты, винты, наждачная бумага, сварочные электроды.

Чертежи и схемы сборки скамейки-трансформера

Без опыта самостоятельно составлять схему скамейки нежелательно. Оптимально найти готовый чертеж с указанными размерами каждой детали. Если у соседей есть такой трансформатор, схему можно скопировать, но нужно внимательно продумать устройство подвижных узлов. Именно они создают основную сложность конструкции складной скамейки.

В общих чертах разные чертежи скамейки-трансформера с металлическим каркасом имеют сходство. Чаще размеры классической скамьи отличаются. За основу можно взять предоставленный на фото чертеж всех деревянных элементов и саму готовую сборку.

Размеры скамейки-трансформера

Основное назначение складной скамьи — обеспечить комфортный отдых. Размер конструкции играет немаленькую роль, так как от него зависит количество посадочных мест на трансформере. Здесь каждый хозяин руководствуется собственными потребностями. Учитывайте состав семьи, примерное количество гостей.

Чаще всего в классическом варианте размеры скамейки-трансформера из профтрубы следующие:

  • высота от земли до столешницы в разложенном виде 750 мм;
  • ширина трансформера в разложенном виде — 900-1000 мм;
  • ширина столешницы — 600 мм, каждого сиденья — 300 мм.

Длина трансформатора — параметр сугубо индивидуальный. Количество мест зависит от размера. Однако лавочки длиннее 2 м изготавливают редко.

Как сделать своими руками лавку-трансформер

Когда чертеж и материалы подготовлены, приступают к созданию конструкции. Каждая модель складной скамейки собирается индивидуально. Важно понимать, что общей пошаговой инструкции скамейки-трансформера своими руками не существует. Процесс сборки сборок разных скамеек может сильно отличаться друг от друга.

На видео пример магазина:

Самая удачная модель скамейки-трансформера

Для всех трансформеров действует одно правило: конструкция должна быть простой, легкой, легко раскладываться и складываться. В связи с этим , самой удачной моделью считается скамья из профиля сечением 20 мм.

Сложность изготовления данной модели трансформатора заключается в необходимости гибки дуг. Аккуратно согнуть профиль дома не получится. За помощью обращаются на производство, где есть трубогиб. Вам нужно будет согнуть два полукруга для ножек и шесть дуг, образующих опору столешницы, а также одновременно выполняющих роль механизма складывания скамейки.

Из прямых отрезков профиля свариваются каркасы сидений скамеек и каркас стола. Обшивка осуществляется многослойной влагостойкой фанерой, толстым текстолитом.

На видео скамейка-трансформер своими руками в наглядной демонстрации:

Простая скамейка-трансформер из металла

Простой вариант конструкции аналогично основан на сборке металлического каркаса. Все элементы скамейки изготовлены из плоского профиля. Им можно придать слегка изогнутую форму без трубогиба. Чтобы простой трансформер приобрел оригинальность, на каркас приваривают покупные кованые элементы. Столешница обшивается фанерой, а сиденье каждой скамьи можно соорудить из двух досок.

Пример простого металлического трансформатора показан на видео.

Скамья-трансформер складная из дерева

Деревянные трансформеры часто изготавливаются по одной схеме. Процесс состоит из следующих этапов:

  1. Для ножек от бруса отпиливаются восемь одинаковых заготовок длиной 700 мм. На концах ножовкой или электролобзиком вырезаются косые срезы. Они помогут вам расположить скамейку на склоне для оптимальной устойчивости.

    Важно! Срезы на всех заготовках необходимо делать строго под одним углом.

  2. Каркасы для двух скамеек-трансформеров собираются из обрезной доски. Пиломатериал шлифуется. Отпилите 4 отрезка длиной 400 мм и 4 отрезка длиной 1700 мм. На досках вырезаются углы так, чтобы при стыковке получилась продолговатая прямоугольная рама. В длинных заготовках сверлится одно отверстие.
  3. Чтобы сиденья скамеек не прогибались, каркасы укреплены брусками. Элементы закрепляют на расстоянии 500 мм друг от друга, разделяя прямоугольник на участки. Подготовленные бруски для ножек крепятся к каркасу скамейки. Их устанавливают, отступив от каждого угла 100 мм. Ножки трансформатора крепятся тремя болтами. Чтобы головки и гайки не выступали на поверхность, их прячут внутрь просверленных потайных отверстий.
  4. Следующая третья рама собирается для столешницы, которая в сложенном состоянии трансформера играет роль спинки скамейки. Здесь также понадобится брусок. Каркас собирается прямоугольной формы размером 700х1700 мм. На данном этапе еще рано делать обшивку. Он будет мешать сборке механизма складной скамьи.
  5. Когда каркасы скамеек и стола готовы, их размещают на ровной площадке, соединяя в единую конструкцию. Чтобы трансформер был складным, соединения выполняются болтами. Гайки должны быть контргайками, чтобы избежать самопроизвольного затягивания или ослабления.
  6. Конструкция собирается из брусков длиной 400 мм. Он крепится между скамьей и столешницей по углам. Элементы должны располагаться внизу столешницы, но сбоку от скамейки. Для соединения заготовок используются саморезы.
  7. От бруска отпиливаются еще две заготовки длиной 1100 мм. Элементы крепятся саморезами по центру другой скамейки. Крепления на ближней стороне не могут быть установлены. Соединить две скамейки между собой не получится.

Все готовые каркасы трансформеров объединены в единую конструкцию. Из обрезной шлифованной доски саморезами крепится обшивка столешницы и сидений скамеек. Конструкцию проверяют на работоспособность, скамейку украшают.

Радиальная скамья-трансформер

Радиусная скамья образует полукруглую или круглую зону отдыха. Каркас трансформера изготовлен из профиля. Трубам придан радиусный изгиб. Обшивка скамеек выполняется строганной доской. Заготовки с одной стороны делаются шире, чем с противоположного конца. Благодаря узкой стороне досок удастся добиться плавного радиусного закругления сиденья при креплении их к раме.

Скамейки изготавливаются без спинки, что позволяет устанавливать их вокруг дерева, круглого стола или тыльной стороной к внутреннему углу, образованному ограждением участка, примыкающими стенами соседних строений.

Скамейка-трансформер из профтрубы

Самой надежной является классическая раскладная скамья из профиля. Принцип изготовления похож на деревянную конструкцию, но есть некоторые нюансы. На фото представлен чертеж скамейки-трансформера из квадратной трубы, по которому собирать конструкцию будет проще.

Процедура сборки складной скамьи состоит из следующих этапов:

  1. Профильная труба не всегда имеет чистую поверхность. От хранения на складе металл ржавеет. Во время обработки возникают механические удары. На стенах появляются острые зазубрины. Все это необходимо счистить болгаркой, установив шлифовальный диск.
  2. По чертежу профиль разрезается болгаркой на заготовки необходимой длины. Каждый элемент пронумерован и подписан мелом.
  3. Каркас многоместного сиденья сварен из четырех заготовок. При желании конструкцию можно усилить распоркой, но тогда увеличится вес трансформера, что не очень хорошо.
  4. Г-образная заготовка приваривается для спинки скамейки. Его длинная сторона одновременно играет роль каркаса столешницы.

    Совет! Г-образную заготовку лучше приваривать не под прямым углом, чтобы спинке скамейки было удобно.

  5. Для сиденья второй скамейки привариваются три отрезка профильной трубы. Получается конструкция неопределенной формы, как показано на фото.
  6. Все сварные элементы каркаса трансформатора соединяются болтами длиной 60 мм. Под головки и гайки подкладывают металлические шайбы. Не забудьте контрконтрить, иначе при работе подвижных узлов одна гайка будет затягиваться или откручиваться.
  7. Металлоконструкция обшита доской толщиной 20 мм. Фиксация деревянных заготовок осуществляется мебельными болтами.

Недостатком металлических ножек скамьи является погружение в землю. Острые края металла царапают тротуарную плитку и продавливают асфальт. Чтобы этого не произошло, приваривают заплатки из пластин 50х50 мм. Оптимально их закруглить, иначе можно пораниться об острые углы. Готовый трансформатор полируется и красится.

Конструкция складной скамейки-трансформера

Складную скамью оптимально устанавливать под навесом, иначе подвижные узлы со временем начнут пропадать от воздействия природных факторов. При таком способе монтажа деревянные элементы окрашивают морилкой и лаком. Если трансформер летом будет стоять в саду без укрытия, оптимально покрасить его водостойкой эмалью для наружных работ. Дерево красят ежегодно, дополнительно пропитывают антисептиком, защищающим от насекомых и грибков.

На металлокаркасе перед покраской сварные швы зачищают болгаркой. Конструкция обезжиривается, грунтуется, окрашивается эмалью. Каркас, окрашенный краскопультом или краской из баллончика, выглядит красивее.

Заключение

Чертежи и размеры скамейки-трансформера помогут создать работоспособную складную конструкцию. Если технология сборки была соблюдена правильно, изделие прослужит долгие годы, не сломается о движущиеся части от частого использования.

Отзыв о скамье-трансформере

Шпак Сергей Витальевич, 39 лет, г. Нижний Новгород

Скамья складная со столом изготовлена ​​из профтрубы. В кадре я немного не понял с соединением скамеек. При складывании происходит зацепление. С первого раза все точно не сделаешь, это очень сложно. Буду улучшать, исправлять ошибки.

Сыч Людмила Евгеньевна, 59 лет, г. Тула

Изготовление трансформатора заказал местный мастер. Мастер молодец, правильно сделал. На скамье удобно просто отдохнуть или разместить шестерых гостей. Тяжелая конструкция для садовой мебели. Переставляем, если надо, вместе с мужем.

Изолирующие трансформаторы

Изолирующие трансформаторы
 Эллиот Саунд Продактс Изолирующие трансформаторы

© 2016, Rod Elliott (ESP)
Страница создана в ноябре 2016 г.

Основной индекс Указатель статей
Содержимое
  • Введение
  • 1 — Изолирующие трансформаторы
  • 2 — Становится хуже
  • 3 — Сделайте свой собственный изолирующий трансформатор
  • Заключение
  • Ссылки
Введение

Прежде чем я начну, я должен отметить, что большинство обычных трансформаторов обеспечивают изоляцию. Трансформатор, используемый для усилителя мощности или предусилителя, всегда обеспечивает гальваническую развязку между опасным напряжением (сеть) и более низкими напряжениями, необходимыми для большинства схем. Гальваническая развязка просто означает отсутствие

электрической связи между сетью и вторичной обмоткой, а передача мощности обеспечивается магнитным полем. Другие формы гальванической развязки включают оптопары, импульсные (маленькие, высокочастотные) трансформаторы и емкостные ответвители (использующие очень низкая емкость ). Хотя они обеспечивают изоляцию, они не являются предметом этой статьи. Все продукты с гальванической изоляцией показывают обрыв цепи между сетью и вторичной обмоткой (или входом и выходом) при измерении с помощью омметра или тестера изоляции.

ПРЕДУПРЕЖДЕНИЕ: Приведенная здесь информация описывает схему, не изолированную от сети, и ни в коем случае не должна использоваться как само собой разумеющееся. Все схема должна работать при полном потенциале сети и должна быть соответствующим образом изолирована. Ни одна часть изолированной цепи не должна считаться «безопасной», если контрольная точка заземлена. через пробник осциллографа или другое заземленное соединение. Не работайте с подключенными цепями, пока подается питание, если вы не знаете,
ровно что ты делаешь, как смерть или серьезно может привести к травме. Использование изолирующего трансформатора делает схему , а не безопасной, это позволяет вам выполнять соединения, которые в противном случае были бы смертельными (для вас или вашего испытательного оборудования!).

Эта статья основана на использовании сетевого трансформатора 1:1 (120 В или 230 В), используемого для изоляции входа сети, чтобы на вторичной стороне не было нейтрального (заземленного) проводника. Они обычно используются в качестве меры «безопасности», но, как описано здесь, часто неуместны и могут быть опасными. Многие люди уже давно считают, что использование разделительного трансформатора на испытательном стенде является хорошей мерой безопасности и каким-то образом защитит обслуживающий персонал от вреда. На самом деле для большинства продуктов это неверно. Если вы всегда используете изолирующий трансформатор, он может пропустить опасно неисправное оборудование незамеченным.

Бывают случаи, когда изолирующий трансформатор абсолютно необходим. Это все еще очень распространено, и схемы, подключенные напрямую к сети, опасны для работы. Изолирующий трансформатор необходим, если вам нужно работать с электроникой. В «старые» времена, когда было популярно так называемое оборудование «горячего шасси» (его было дешевле построить), вы не могли работать с оборудованием без разделительного трансформатора. Эти продукты были распространены, особенно в США, а также в Австралии и других странах. У телевизоров, скорее всего, было горячее шасси, но были и радиоприемники, в которых использовалась эта техника.

Идея состояла в том, чтобы отказаться от тяжелого и дорогого сетевого трансформатора и использовать все от выпрямленной сети. Нагреватели клапанов включались последовательно, и имелся полный набор клапанов с сильно отличающимся напряжением нагревателя, но все они потребляли один и тот же ток , поэтому их можно было включать последовательно.

В настоящее время наиболее распространенным требованием являются импульсные блоки питания, но большинство из них не предназначены для ремонта. Для тех, которые можно зафиксировать , вам определенно нужен изолирующий трансформатор, но его следует оставить отключенным и вне цепи для любого другого оборудования, с которым вы работаете. Хотя многие думают, что изолированная сеть «безопаснее», это иллюзия (и опасная!).

Самый безопасный способ питания оборудования, работающего от сети (но когда вам не нужно работать от сети под напряжением), — от обычной сети через предохранительный выключатель. У них много названий, таких как реле баланса сердечника, УЗО (устройство защитного отключения), автоматический выключатель утечки на землю (ELCB), прерыватель замыкания на землю (цепь) или просто старый «аварийный выключатель». Полное объяснение того, как они работают, выходит за рамки этой статьи, но его легко найти в Интернете с помощью веб-поиска. Краткое и упрощенное описание приведено ниже. Обратите внимание, что я буду использовать термин «предохранительный выключатель» как само собой разумеющееся.

Конечно, бывают ситуации, когда использование развязывающего трансформатора необходимо, причем одним из них является неожиданное требование — проверка портативных выключателей безопасности. Вы можете обнаружить, что при попытке проверить портативное УЗО основное УЗО на распределительном щите срабатывает либо вместо, либо вместе с проверяемым. Способ решить эту проблему заключается в использовании изолирующего трансформатора, но подключенного так, чтобы он создавал «новое» соединение нейтрали и земли, которое видно тестируемому УЗО, но не УЗО, защищающему используемую розетку. Это специализированное приложение, но его легко сделать, если оно вам нужно.

1 — Изолирующие трансформаторы

Примечание:   Термины «земля» и «земля» являются синонимами: в Австралии и многих других странах мы используем термин «земля» для обозначения «земля», но в США (и некоторых других регионах) используется термин «земля». земля» используется (почти) исключительно. Нет причин для путаницы, так как эти два термина означают одно и то же в контексте, используемом в этой статье.

Для работы с приемниками на горячем шасси необходимо использовать изолирующий трансформатор 1:1. Без него невозможно пользоваться осциллографом, а простое прикосновение к корпусу может привести к летальному исходу. Эти продукты с «горячим шасси» теперь почти исчезли из мейнстрима, но многие части винтажного оборудования все еще восстанавливаются любителями по всему миру. Теперь у нас есть SMPS (импульсные источники питания). Они (в основном) решают проблему изоляции на вторичной стороне, но, конечно, сама первичная схема SMPS находится под потенциалом сети. Кроме того, имейте в виду, что некоторые блоки питания для светодиодного освещения рассчитаны на не изолированы, поэтому все находятся под потенциалом сети! Это означает, что прикосновение к проводке светодиодной панели может быть опасным, но, к счастью, такие осветительные приборы обычно полностью закрыты для предотвращения контакта.

Если вам приходится обслуживать импульсный источник питания или другие изделия с питанием от сети (бестрансформаторные), такие как светодиодные осветительные приборы или диммеры, вам потребуется изолирующий трансформатор по тем же причинам, что и для оборудования с горячим шасси. Тем не менее, большинство из них непригодны для обслуживания, поскольку они плотно набиты деталями для поверхностного монтажа, и обычно у вас практически нет шансов получить схему. В большинстве случаев их обслуживание сводится к полной замене. Вы можете искать вздувшиеся электролитические конденсаторы, сгоревшие транзисторы или интегральные схемы и/или дорожки, оторвавшиеся от платы. Нередко есть все три, и если вы не очень находчивы, питание/диммер (и т. д.) будет списано со счетов. В некоторых случаях замены неисправных конденсаторов или перегоревшего МОП-транзистора может быть достаточно, чтобы он снова заработал (если вам повезет).

Для дополнительной безопасности по возможности используйте Variac с изолирующим трансформатором. Многие импульсные источники питания рассчитаны на работу в диапазоне 90-260 В, поэтому использование минимально возможного напряжения для работы SMPS означает, что некоторые из напряжений, которым вы подвергаетесь, будут ниже и имеют меньший фактор риска. Конечно, это не всегда работает — некоторые SMPS работают только в ограниченном диапазоне напряжений. Другие генерируют 400 В постоянного тока или более, прежде чем он переключится на трансформатор (активная коррекция коэффициента мощности), и напряжение будет одинаковым независимо от входного напряжения в пределах его рабочего диапазона.

Для любого другого типа обслуживания (где источник питания работает, но другие части цепи не работают) вам никогда не следует даже думать об использовании изолирующего трансформатора. Ошибочно считается, что использование одного из них как-то «безопаснее», но это утверждение просто ложно. Большинство мастерских и домов оборудованы предохранительными выключателями, и если на вашем верстаке его нет, пойдите и купите его, чтобы защитить себя. Желательно прямо сейчас!

При использовании защитного выключателя, если вы коснетесь токоведущих частей, выключатель сработает и отключит питание до того, как вас убьют. Они основаны на том факте, что ток обычно протекает между активным (линейным) и нейтральным проводом, и ток в каждом отведении всегда должен быть одинаковым. Если вы прикоснетесь к токоведущей части цепи, через 9 потечет некоторый ток.0323 вы на землю/землю. Это приводит к дисбалансу тока (поэтому ток в активном и нейтральном проводниках разный), переключатель обнаруживает дисбаланс и отключает питание.

Идея изолирующего трансформатора заключается в том, что вы можете коснуться любой ОДНОЙ части цепи и не пострадать, но если вы коснетесь более одной точки, вы можете получить удар током. Аварийный выключатель не сработает независимо от того, что с вами происходит — вы легко можете быть мертвы в течение нескольких часов при включенном питании. Если вы думаете, что это неприятная мысль, возможно, вы правы.

Без изоляции вы всегда точно знаете, что опасно. Совершенно очевидно, что вы не можете прикасаться к чему-либо, что находится под потенциалом сети, и разумный техник будет рассматривать нейтраль как проводник под напряжением. Вот как это рассматривается в правилах электропроводки во всем мире. Как только сеть изолирована, все «безопасно», пока это не так. Это не так глупо, как может показаться на первый взгляд — любое подключение к контрольно-измерительному оборудованию (осциллографу, генератору сигналов и т. д.) делает небезопасным все, кроме точки заземления . Не всегда будет очевидно, к каким частям можно прикасаться, а к каким нельзя.


Рис. 1. Сеть с изолирующим трансформатором и без него

На рисунке видно, что обычная сеть снабжена активным (находящимся под напряжением) проводом, нейтральным проводом, который (номинально) имеет потенциал земли, и защитным заземлением, которое подключается к шасси и/или открытым металлическим поверхностям. Нейтраль может быть заземлена на распределительном щите (система MEN) или на распределительном трансформаторе. Все страны где-то заземляют нейтральный проводник, и редко можно измерить более пары вольт между нейтралью и землей/землей.

Единственный раз, когда вы получите удар током, это если вы коснетесь проводника под напряжением — все остальное «безопасно». Если это произойдет, предохранительный выключатель сработает и спасет вас от дальнейших повреждений. Теперь с трансформатором у вас есть два «живых» проводника. Прикосновение к одному из них не причинит вреда, но если вы столкнетесь с обоими, у вас будут проблемы. Если в оборудовании произошел сбой в сети (один или другой сетевой провод закорочен или иным образом подключен к шасси через емкость или сопротивление, показанные пунктирными линиями), вы не узнаете об этом, пока не прикоснетесь не к тому предмету. Проблема в том, что вы даже не знает , что есть «не то», или где оно прячется.

В тот момент, когда вы подключаете щуп осциллографа к «общей» части изолированной схемы, все остальное становится опасным, и если вы прикоснетесь к нему, переменный ток потечет через вас на землю/землю через осциллограф. Чрезвычайно глупым шагом является удаление заземления осциллографа, так как это означает, что сам осциллограф может оказаться под напряжением. Я видел, как это делается, и риск чрезвычайно велик для сервисной техники и (возможно, что более важно) для всех, кто случайно оказывается рядом. Когда люди видят металлические корпуса, обычно предполагается, что прикосновение к ним не убьет и не навредит им. Плавающий прицел может легко стать смертельным, и это одна из самых опасных практик, которые я когда-либо видел.

Одна вещь, которую изолирующий трансформатор абсолютно делает, это создает ложное чувство защищенности/безопасности. Сервисный техник, который регулярно использует его, будет считать, что работать с любой частью схемы совершенно безопасно. В лучшем случае это верно лишь отчасти, но если есть неисправность проводки, это может легко стать серьезной угрозой для вашего долголетия. В большинстве случаев ничего не происходит, но если тот же техник использует чужой верстак, , а не , оснащенный изолирующим транзистором, то он подвергается серьезному риску.

Ни при каких обстоятельствах более одного прибора не должны работать через один и тот же изолирующий трансформатор. Если у кого-то есть неисправность в сети, это может легко подвергнуть пользователя большой опасности. Вот почему сеть имеет выделенный активный и нейтральный провод, при этом нейтральный провод заземлен либо на распределительном трансформаторе, либо на каждом главном распределительном щите. Последняя используется в Австралии и называется системой MEN (множественная нейтральная земля). Разделительные трансформаторы иногда используются в операционных больницах для обеспечения безопасности, но они оснащены системами контроля, которые постоянно проверяют, что полное сопротивление между обоими разъемами и землей остается высоким [ 1 ] . У испытательных стендов этого нет, поэтому необходима большая осторожность.

Несмотря на то, что некоторые люди предполагают, что при использовании разделительного трансформатора они не будут поражены электрическим током, это остается вполне возможным. Если вы хоть немного небрежны или самодовольны, возможное становится вероятным , и несколько неожиданно, когда (а не если) это происходит. Как уже отмечалось, предохранительный выключатель не сработает, если на пути стоит трансформатор. Конечно, вы можете использовать вторичный защитный выключатель, но для того, чтобы он работал, он должен иметь заземление — точно так же, как сеть. Это делает его совершенно бессмысленным, потому что вы просто создали точно такую ​​же схему, но с трансформатором между ними. У энергетической компании их уже полно, и они тоже не помогают.

2 — Становится хуже

Многие люди на самом деле не понимают, что если обслуживаемое оборудование имеет замыкание на землю (например, активное или нейтральное замыкание на корпус), оно не будет отображаться, если используется изолирующий трансформатор. Шасси будет иметь некоторый потенциал, определяемый характером неисправности, но из-за изоляции сервисный техник не увидит ничего плохого. Вполне возможно, что в результате техник по обслуживанию может получить сильный удар электрическим током, потому что шасси (считающееся «безопасным») может быть под напряжением по отношению к другим схемам, которые — это , обычно безопасный.

Когда оборудование обслуживается (особенно) нетехническими клиентами, жизненно важно, чтобы оно было протестировано при подключении таким же образом, как его использует клиент. Заказчик не будет использовать разделительный трансформатор (по крайней мере, в 99,99% случаев), поэтому оборудование не следует тестировать с его помощью. Любое оборудование, которое предполагается заземлить (будь то через заземляющий штырь на сетевом шнуре или любым другим способом), должно быть заземлено во время обслуживания. Это единственный способ узнать, есть (или нет) замыкание на землю. Да, вы можете проверить мультиметром, но это не является удовлетворительной заменой. Также слишком легко забыть, что целостность заземления должна быть проверена, если изолирующий трансформатор всегда находится в цепи.

Прекрасным примером того, как может произойти короткое замыкание между активным (или нейтральным) проводом и шасси, является так называемый «заглушка», установленная во многих ранних гитарных усилителях США. Эти колпачки обычно относятся к типам на 630 В постоянного тока, которые совершенно не подходят для соединения между сетью 230 В и шасси, и их называют «заглушками» по очень веской причине — они могут и делают короткое замыкание, а сделав это, они могут или может не взорваться. Взрыв на самом деле хорош, потому что он навсегда выводит их из цепи, но после этого сетевая проводка может оказаться небезопасной.

Посмотрите на схему Fender эпохи 1960-х, чтобы увидеть пример (или посмотрите на пример ниже). Обычно (но не всегда) есть переключатель, который позволяет незадачливому пользователю переключать крышку между активным или нейтральным состоянием шасси, и первоначальная идея заключалась в том, чтобы выбрать положение переключателя, дающее наименьший гул — это будет почти , всегда будет , когда нейтраль подключается к шасси через конденсатор и переключатель. Использование любого конденсатора емкостью более нескольких нанофарад теперь повсеместно запрещено, и даже это небольшое значение должно относиться к типу Y-класса (отказоустойчивому).


Рисунок 2. Заглушка Fender (100 Вт Bassman)

Обратите внимание, что схема намеренно не преобразована в стиль, который я обычно использую, поэтому ее происхождение ясно. Я также должен заявить, что экспортная версия того же усилителя , а не имеет посмертную крышку. Однако сегодня это не имеет большого значения, поскольку винтажные усилители обычно продаются по всему миру, независимо от происхождения или предполагаемого рынка. Список UL (Underwriters Laboratories) для колпачка означает, что он прошел типовые испытания на безопасность, но они все еще взрываются, даже в США с сетью только 120 В. Обратите внимание, что на частичной схеме показан 3-контактный (заземленный/заземленный) шнур питания, но во многих более ранних усилителях использовались только 2-контактная вилка и сетевой шнур. Этот тип оборудования (технически известный как «Класс-0») больше не разрешен нигде в мире.

Конечно,

Fender не был единственным, и некоторые другие производители даже не удосужились использовать конденсатор, внесенный в список UL! Некоторые включали в свои экспортные модели посмертную крышку — обычно «оранжевую каплю» на 630 В постоянного тока или аналогичную. Эти выйдут из строя с сетью 230В! Не стесняйтесь искать «конденсатор смерти» и имейте в виду, что некоторые комментаторы понятия не имеют, что они делают или о чем говорят, и их мнения не следует принимать во внимание. Есть даже видео, где человек явно показывает, что понятия не имеет (хотя он думает, думает).

Защитный колпачок не использовался в большей части оборудования в США с момента обязательного введения заземленных сетевых вилок и розеток, но некоторые производители все равно какое-то время продолжали его использовать. Теперь почти точно, что новое оборудование не будет им установлено, но винтажные гитарные усилители никогда не выбрасываются! В результате в старых усилителях все еще можно найти дефкапы, и пройдет какое-то время, прежде чем они все исчезнут. Пока защитный колпачок остается в цепи, существует постоянная опасность короткого замыкания между сетью и шасси. Посмертную шапку нужно снять — всегда — без исключений!   Пользователь, который настаивает на 100% подлинности винтажного усилителя, не сможет наслаждаться им, если он убьет его или ее, и этот момент необходимо подчеркнуть, когда вы полностью снимаете колпачок.

Если вы используете изолирующий трансформатор для проведения всех своих тестов, вы можете вообще пропустить неисправность сети на шасси! Это явно тот случай, когда изоляция от сети не просто «не требуется», ее вообще не следует использовать .

«Мертвая крышка» — это только одна из многих возможностей, которые могут привести к тому, что шасси станет живым, и упоминается здесь, потому что это одна из наиболее распространенных проблем, особенно когда американский «отечественный» винтажный усилитель экспортируется и используется при напряжении 230 В. . возможно, с заменой трансформатора или внешним понижающим трансформатором. Существует бесчисленное множество способов получить неисправности такого рода, и дело в том, что если вы используете изолирующий трансформатор и не проводите испытания с «нормальной» сетью и заземленным шасси, вы никогда не узнаете, что он ждет, чтобы кого-то убить.

3 — Изготовьте собственный изолирующий трансформатор

Следует упомянуть сам изолирующий трансформатор. Большинство из них НЕ будут изготовлены в соответствии с медицинскими стандартами, а качество их изоляции между обмотками может соответствовать только «базовым» спецификациям. Другими словами, если они не указаны как с двойной изоляцией , они не могут быть классифицированы как «безопасные» трансформаторы. Если вы покупаете аппарат «медицинского класса», предназначенный для использования в операционной или отделении интенсивной терапии (отделении интенсивной терапии), он будет полностью определен и протестирован на соответствие самым высоким стандартам.

Большинство не соответствует этому уровню защиты. Это не означает, что они «небезопасны» как таковые, но рисковать своей жизнью при использовании «базового» класса изоляции может быть не очень хорошей идеей. Если вы не будете тщательно искать, вы вряд ли сможете найти рейтинг изоляции для изолирующих трансформаторов, потому что не все предназначены специально для для обеспечения безопасности. Их можно использовать просто для исключения любой составляющей постоянного тока из сети или для разрыва контура заземления.

Трансформаторы классифицируются в соответствии с их классом изоляции, но информацию не всегда легко найти. В следующей таблице показаны классы, которые используются в США, и аналогичные классы есть и в других местах (но они могут использовать другую терминологию). Хотя достаточно легко найти, вы должны знать, что искать. Большинство трансформаторов общего назначения, вероятно, не смогут указать свой класс изоляции, поэтому предположим, что они будут в нижней части диапазона (более низкая максимальная температура). Это может быть важно, если ваш изолирующий трансформатор подвергся случайной (или преднамеренной) перегрузке.

Класс изоляции Изоляция
Класс 		Средняя обмотка
Повышение температуры 		Горячая точка
Повышение температуры 		Максимальная температура обмотки
Класс 105 A 55°C 65°C 105°C
Класс 150 или 130 B 80°C 110°C 150°C
Класс 180 F 115°C 145°C 180°C
Класс 200 N 130°C 160°C 200°C
Класс 220 H 150°C 180°C 220°C
Примечание: максимально допустимое повышение температуры при средней температуре окружающей среды 30°C в течение любого 24-часового периода и максимальной температуре окружающей среды 40°C в любое время.

Вы можете использовать пару трансформаторов, соединенных вместе, чтобы создать очень эффективный (и более безопасный, чем обычно) изолирующий трансформатор. Вам понадобятся два одинаковых трансформатора, в идеале с достаточно высоким вторичным напряжением. Около 50 В или более на вторичной обмотке обычно нормально. Они подключены, как показано ниже, причем два соединены своими вторичными обмотками, поэтому второй трансформатор представляет собой ступенчатый трансформатор и от 50 В до 230 В (или 120 В). Поскольку такой трансформатор предназначен для обеспечения безопасности, использование двух средств означает двойную изоляцию между сетью и изолированным выходом. Максимальный ток составляет около 1 ампера при 230 В или 2 А при 120 В — это не очень много, но более чем достаточно для большинства тестов с небольшой нагрузкой. Другое преимущество заключается в том, что для многих любителей это будет где-то между бесплатным и дешевым, если будут доступны подходящие трансформаторы.


Рис. 3. Самодельный изолирующий трансформатор

Эта схема менее эффективна, чем «настоящий» изолирующий трансформатор, но благодаря двум отдельным комплектам изоляции (по одному на каждый трансформатор) обеспечивается лучшая изоляция между сетью и тем, с чем вы работаете. Выходное напряжение всегда будет немного меньше входного, ток намагничивания намного больше, чем у одиночного трансформатора, но это позволяет вам использовать детали, которые вы, вероятно, можете получить гораздо дешевле, чем это будет стоить для специального изолирующего трансформатора. Поскольку вы не будете использовать его без крайней необходимости, неэффективность и более низкое напряжение не будут проблемой.

Необходим первичный предохранитель, и вы можете добавить еще один предохранитель на вторичный, если хотите. Неоновая лампа на панели — хороший индикатор того, что питание включено. Я показал пару трансформаторов на 200 ВА, но подойдут и более крупные. Если возможно, я предлагаю вам использовать трансформаторы типа E-I, а не тороидальные. Они немного менее эффективны, но более терпимы к довольно высокому току намагничивания, потребляемому вторым трансформатором, который используется в обратном порядке для получения требуемых 230 В (или 120 В с парой трансформаторов 120 В). При входе 230В выход будет несколько меньше. Мой блок, построенный, как показано, дает выход ~ 220 В при входном напряжении 230 В.

Выводы

Ничто из вышеперечисленного не означает, что изолирующий транс не может (или, конечно, не должен) использоваться. Есть (и всегда будут) веские причины для его использования. У меня есть один, который всегда наготове, но он используется только , когда мне нужно провести измерения опасного напряжения на стороне сети оборудования. И да, я был поражен во время его использования, и предохранитель не сработал! Так много для того, чтобы быть «безопасным». Я использовал его, потому что мне нужно было использовать осциллограф, чтобы увидеть форму импульса режима переключения, поэтому часть цепи была заземлена. Остальные ждали, чтобы попытаться убить меня.

Использование разделительного трансформатора должно быть ограничено только оборудованием (или процедурами испытаний), где это необходимо. В остальное время оборудование всегда должно быть подключено к сети так же, как и при обычном использовании. Хотя это означает, что некоторые детали будут находиться под опасным (сетевым) напряжением, они, как правило, недоступны во многих устройствах. Исключение, конечно, составляют расходные материалы для переключения режимов, но обычно они рассматриваются только как предметы для обмена, и большинство из них не предназначены для ремонта.

Если вам действительно необходимо использовать изоляцию, будьте чрезвычайно осторожны и всегда помните о рисках и предупреждениях, описанных здесь.

Ваш верстак должен быть оснащен предохранительным выключателем, и его следует регулярно проверять, чтобы убедиться, что он работает должным образом. У большинства есть кнопка «самопроверки», которая преднамеренно разбалансирует сеть ровно настолько, чтобы выключатель сработал. Если он не проходит проверку, немедленно замените его. Это, безусловно, самый безопасный способ работы с оборудованием, работающим от сети, но это не значит, что вы можете успокаиваться. Еще можно получить себя через активный и нейтральный проводники в некоторых случаях, и если вы носите обувь с резиновой подошвой, обратное соединение с землей отсутствует, и предохранительный выключатель не сработает. Это не обычная опасность, но она существует, и изолирующий трансформатор абсолютно не имеет значения!

В тот момент, когда вы подключаете осциллограф или другое заземленное тестовое оборудование к точке цепи, все остальное в цепи готово попытаться убить вас. Ваш защитный выключатель не сработает, если вы случайно коснетесь части цепи, находящейся под напряжением, при использовании изолирующего трансформатора, и вы всегда должны помнить об этом. Просто невозможно быть слишком осторожным, равно как и слишком сильно подчеркивать это.

Работа с оборудованием, работающим от сети, всегда опасна, а ламповые (ламповые) усилители особенно опасны, если вы контактируете с основным источником высокого напряжения. 500 В постоянного тока очень неприятно, но ни защитный выключатель, ни изолирующий трансформатор не делают его безопаснее. Это связано с тем, что секция HT оборудования не связана (гальванически) с сетью, поэтому все, что вы делаете с входящей сетью, не имеет значения.

Большую часть времени, вопреки общепринятой «мудрости», вы на самом деле будете в гораздо большей безопасности без разделительного трансформатора. Аварийный выключатель — ваш лучший друг . Опыт имеет очень мало значения, а электричеству действительно все равно, знаете ли вы все его маленькие секреты или нет. Если вы окажетесь между активным и нейтральным, вас ударит током. Если вам повезет, это не убьет вас. Изолирующий трансформатор не меняет этого ни на йоту! Сеть 120 В намного безопаснее, чем сеть 230 В, но люди умирают от контакта с обеими через удручающе регулярные промежутки времени.

Убедитесь, что вы не один из них !

На строительных предприятиях в США (и, похоже, это распространено и в других местах) поражение электрическим током является второй или третьей по частоте причиной смерти, уступая только падениям (или падающим предметам) [ 3 ] . Рейтинг по поражению электрическим током, скорее всего, несколько снижается из-за внедрения инструментов с батарейным питанием для многих приложений. Если вы посмотрите соответствующую статистику по стране, в которой вы живете, вы обнаружите, что в большинстве мест она одинакова. К сожалению, может быть трудно найти статистику по другим отраслям, а информацию о «самодельном аудио», вероятно, будет практически невозможно отследить.

Каталожные номера
  1. Электричество и опасность поражения электрическим током — Сиднейский университет         (Не совсем точно описывает двойную изоляцию, но в остальном полезная ссылка, если вы сможете ее найти.  Оригинал страница исчезла.)
  2. Безопасность в электронике Дизайн — Würth Elektronik GmbH & Co. KG
  3. Министерство труда США — «Роковая четверка» строительства
Основной индекс Указатель статей
Уведомление об авторских правах.
Prev post Очень маленькая комната дизайн: ремонт малогабаритной «хрущевки», интерьера небольшой квартиры площадью 9 кв. м
Next post Тумба под тв 30 см: Тумбы под телевизор глубиной 30 см

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены.
