Стол для электролобзика своими руками – мастер-класс. Жми!

Ручной электроинструмент весьма популярен как среди любителей, так и в среде профессионалов в силу своих очевидных достоинств, а именно:

  • сравнительная дешевизна и доступность;
  • компактность;
  • мобильность.

Обратной стороной этих безусловных достоинств является наличие таких недостатков, как:

  • относительно малое время непрерывной работы;
  • небольшая достижимая точность;
  • недостаточное качество обработки.

Очевидно, этих недостатков лишены профессиональные стационарные решения – станки и машины на массивных станинах. Они, как следствие, достаточно недешевы, но главное – их нужно где-то разместить. А что делать, если нет возможности оснастить мастерскую, но хочется улучшить качество работ? Этим вопросом задаются многие из тех, кто увлечен серьезным хобби, и даже просто начинающие мастера.

В нашей статье речь пойдет о решении, позволяющем устранить известные недостатки ручного электролобзика.



Содержание

  • 1 Преимущества настольного электролобзика

  • 2 Материалы и инструменты

  • 3 Этапы изготовления

    • 3.1 Основание и рабочая поверхность

    • 3.2 Кронштейн

    • 3.3 Сборка и регулировка

  • 4 Полезные советы

Преимущества настольного электролобзика

Рассмотренные выше общие недостатки ручного электроинструмента в полной мере присущи и электролобзику.

Главный его плюс – мобильность – подразумевает исключительно ручные перемещения и фиксацию инструмента. То есть на деле выходит, что:

  1. Очень сложно сделать ровный, четкий рез: малейшее лишнее движение – и в линии отреза появляется видимый изъян. Идущие же в комплекте направляющие не спасают из-за своей недостаточной жесткости;
  2. Угол наклона полотна пилы по отношению к заготовке фактически никак не контролируется. И даже в простейшем случае прямого реза, когда полотно перпендикулярно подошве лобзика, результат может разочаровать. Причины как минимум две:
    • Полотно пилы – упругое и может выгибаться в процессе реза, свободный край пилки ничем не ограничен;
    • На доступных (читай – дешевых) моделях довольно часто идеально прямого угла между пилкой и подошвой трудно достичь в силу самой конструкции дешевого штампованного основания.

Интересно отметить, что, скажем, американские мастера используют ручной электролобзик достаточно редко. Например, когда нужно вырезать проём в кухонной столешнице для установки мойки. В остальных случаях предпочитают пользоваться стационарными ленточными пилами разнообразных размеров. Такие пилы полностью лишены одних недостатков (о которых сказано выше), и сполна наделены другими: габариты, масса и… цена.

Обобщая вышесказанное, можно с уверенностью заключить, что, некоторым образом закрепив электролобзик на рабочем столе, можно в известной степени победить некоторые из его недостатков. А если предусмотреть направляющие ролики для свободного края полотна пилки, то можно получить вполне ровный отрез. И чистый – при правильном подборе самой пилки.


Следовательно, специальный стол для электролобзика ощутимо улучшит качество работы с этим инструментом.

Конечно же, не стоит думать, будто таким образом можно «за недорого» получить полноценную ленточную пилу. Но об этом немного позднее, сейчас – коротко о том, что будет нужно для изготовления.

Материалы и инструменты

Материалы могут быть использованы из тех, что имеются под рукой. Хочется лишь отметить, что рабочая поверхность («столешница») должна быть ровной и достаточно жесткой, поэтому при выборе материала нужно иметь в виду следующие моменты:

  • Можно использовать фанеру, однако тонкая (меньше 12 мм) фанера подвержена короблению, и не факт, что имеющийся кусок окажется достаточно ровным.
    Предпочтительнее будет водостойкая ламинированная («опалубочная») фанера толщиной от 12 мм.
  • Если говорить о ДСП (древесно-стружечных плитах), то в общем случае чем они толще, тем лучше – более жесткие. В идеале – кусок качественной ламинированной кухонной столешницы или «постформинга».
    Из минусов – меньшая надежность крепления к ней инструмента, нужно более ответственно подойти к выбору крепежа.
    Из плюсов, пожалуй, главный – доступность и простота: можно заказать весь комплект деталей по своим размерам в любой мебельной мастерской. Толщину лучше брать не стандартную 16 мм, а побольше (например, 22 мм).
  • Металл по свойствам подходит почти идеально, однако в быту достаточно сложно отыскать подходящих размеров кусок, отшлифованный и ровный. К тому же, делать в нем необходимые отверстия несколько более трудоемко, тогда разумно использовать сверлильный станок.

Набор необходимого инструмента будет зависеть от выбранных материалов, но в общем случае приблизительный перечень примерно такой:

  • карандаш, рулетка или линейка, угольник столярный – для разметки;
  • угольник также будет полезен на этапе окончательной сборки и настройки;
  • отвертки и гаечные ключи соответственно выбранному крепежу;
  • шуруповерт или дрель, сверла под крепеж, саморезы (шурупы).

Кроме того, понадобятся прямоугольный металлический кронштейн, два одинаковых подшипника и крепеж. Собственно сам лобзик тоже пригодится.



Этапы изготовления

Независимо от выбранного материала необходимо:

  • изготовить основание и соединить с рабочей поверхностью с отверстиями для крепления подошвы инструмента;
  • изготовить систему кронштейнов для верхней направляющей пилки;
  • собрать и отрегулировать стол.



Основание и рабочая поверхность

Размеры основания выбираются исходя из габаритов имеющегося лобзика и указаны ориентировочно.
Размеры рабочей поверхности также указаны ориентировочно, со стороны крепления кронштейна она монтируется заподлицо с основанием, на трех остальных сторонах делается небольшой выступ для удобства крепления оснастки (струбцин, упоров и т. п.).


Кронштейн

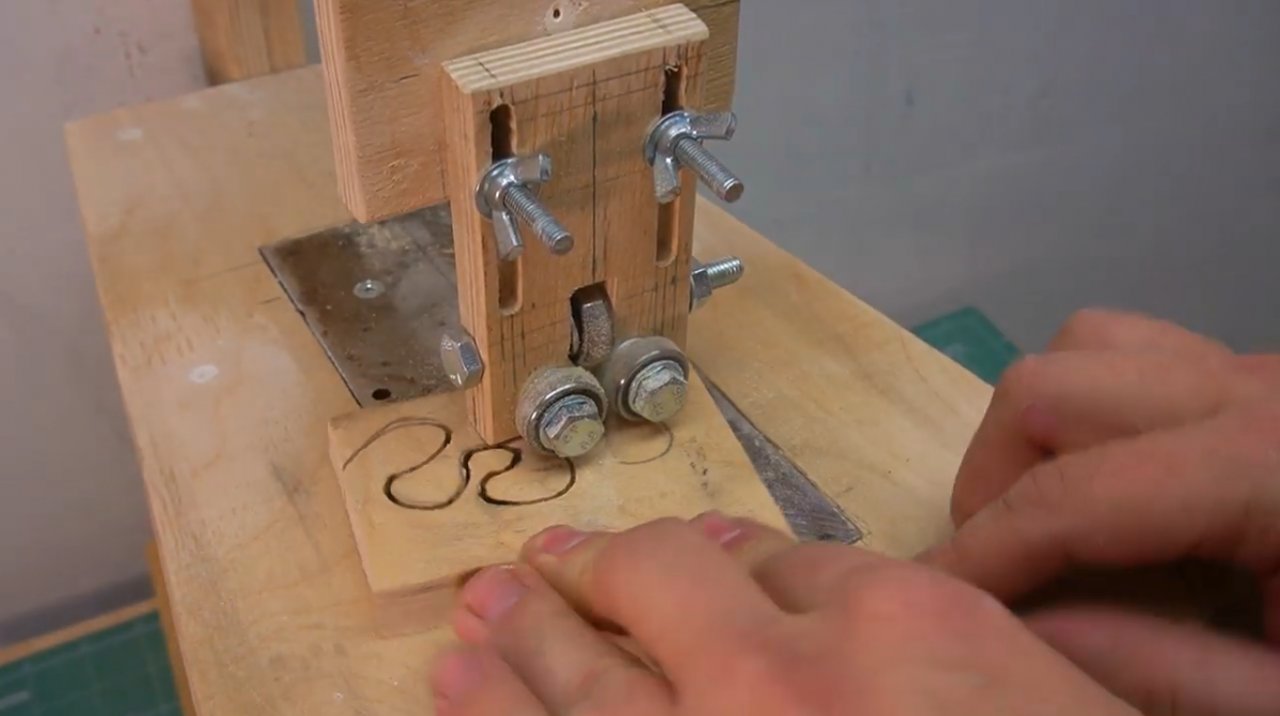

Устройство кронштейна с направляющими подшипниками понятно из рисунка.
Размеры можно выбрать индивидуально, но кое-что обязательно нужно иметь в виду.


Подшипники, которые ограничивают увод пилки в сторону, нужно подобрать на основании размеров пилок, которыми планируется работать. Ширина самого подшипника (в справочниках обозначается буквой В) не должна быть больше ширины пилки, чтобы не притуплять ее зубья.


Так, например, если ширина полотна пилок по металлу (T123X, T118A) обычно более 5 мм, то подходящими окажутся подшипники с размером B 4–5 мм, например:


При этом предпочесть следует модели с буквами ZZ, 2RS как наиболее защищенные от воздействия пыли, которая в процессе реза обязательно будет.

Пильные же полотна по дереву, наоборот, могут быть узкими (T244D около 3,5 мм) и очень узкими (T119BO около 3 мм, которые можно использовать в нашем случае). Как вариант – подшипник 100093 (он же 693, 3 х 8 х 3 мм).

Под выбранный подшипник подбирается крепеж: винты М3 или М4, гайки (лучше «самоконтрящиеся» с капроновой вставкой, предотвращающей самопроизвольное отвинчивание).

Расстояние между осями подшипников рассчитывается также исходя из размеров пилок, толщина полотна может находиться в пределах от 0,9 до 1,7 мм.

Например, толщина полотна T244D составляет 1,25 мм, а T123X, T118A – 1 мм. Округлять лучше в большую сторону.

Как сделать фрезер из дрели , читайте в этой статье: //6sotok-dom.com/instrumenty/frezer-iz-dreli-samodelnyj.html



Сборка и регулировка

Кронштейн можно закрепить следующим образом


Такой способ крепления даст возможность отрегулировать и высоту направляющих подшипников сообразно длине пилы, и (при помощи угольника) перпендикулярность самой пилы относительно рабочего стола.



Полезные советы

Как уже было сказано выше, обольщаться не стоит – хоть это уже и не просто лобзик, но все равно еще не ленточная пила. Вот несколько советов:

    • В ленточной пиле движение пильного полотна происходит только в одном направлении – сверху вниз, за счет чего заготовка прижимается к столу усилиями резания.
      На самодельном столе возможен подрыв заготовки вверх, так как маятник лобзика совершает и возвратное движение.
      Поэтому заготовку нужно хорошо прижимать к рабочей поверхности стола и самое важное – подавать (двигать) заготовку как можно медленнее.

Обратите внимание! Больше оборотов и меньше подача гораздо лучше, чем наоборот.

  • При работе электролобзиком (со столом или без него) полезно помнить, что ход пилки лобзика обычно составляет порядка 15–20 мм, эту величину для своего инструмента нужно прочесть в инструкции или определить самому. Материал толще этой величины нужно распиливать только с разводом зубьев. Иначе стружка не будет полностью удаляться, что чревато перегревом и заклиниванием полотна.
  • Между рабочей поверхностью стола и подошвой лобзика можно проложить лист плотной резины, предварительно сделав надрез для пилки. Собрать стол и дать немного поработать полотну вхолостую, чтобы полотно «притерлось» к прорези в резине. Это защитит движущиеся узлы перевернутого лобзика от большого числа опилок, на которые он не рассчитан, ведь в штатном режиме на такое их количество конструкторы инструмента явно не рассчитывали.
  • Защитные очки – необходимы. А еще необходимо организовать включение устройства через педаль или предусмотреть другой способ мгновенного отключения инструмента. Но это уже – тема другой статьи.
  • Не бойтесь творчески мыслить и совершенствовать свои инструменты, ведь любая идея – лишь отправная точка для творчества, а универсальных решений не существует.

Подробнее об изготовлении стола для электролобзика смотрите в видео:
