Изготовление стола для ручной циркулярной пилы своими руками

Ручная циркулярная электропила — это мощный механизм со значительной производительностью. Одно из ключевых преимуществ циркулярки — отличная манёвренность. Но есть и недостатки, особенно если необходимо разрезать большие размеры дерева. Для того чтобы облегчить процесс, можно просто сделать столик для циркулярной пилы самостоятельно.

Требования к конструкции

Опытные умельцы готовы создать стол для циркулярки своими руками без каких-либо методик либо чертежей. Однако определённые условия все же необходимо учитывать.

К числу неотъемлемых требований принадлежат:

• жёсткость (стабильность) системы;
• ровная, гладкая плоскость стола;
• безопасное закрепление пилы;
• присутствие ограждения от разрезающего диска;
• свободный допуск к кнопкам запуска и приостановки работы.

Наличие разных функций зависит от условий работы и пожеланий специалиста.

К ним принадлежит умение осуществлять высококачественный продольный и поперечный напилы.

Стандартные изделия, которых в торговых центрах сотни, сделаны из нержавеющей стали. Это прекрасный материал, но далее рассматривается производство стола под пилу из древесины.

Устройство рабочего стола

Конструкция стола для циркулярки ручного типа настолько элементарна, что большая часть специалистов производит его без подготовительных чертежей и методик. Это плотный верстак, который создается из дерева и фанеры.

Наиболее прочные основания для стола производят из сплава. Они же наиболее тяжёлые и требуют присутствия навыков сварщика. Поэтому зачастую подставки выполняют из остатков пиломатериалов. Под столешницей прикрепляется круговая пила, накопитель выступает над ней посредством специально проведённой прорези. Пиломатериал продвигают по крышке стола и распиливают диском.

Для удобства и правильности работы столик оборудуют дополнительными устройствами: угловым и продольным упором.

Столешница «поглощает» часть рабочей плоскости диска, глубина пропила снизится на толщину столешницы. По этой причине предпочтительно выбирать циркулярку с наибольшим диаметром диска, а крышку стола тонкую, но жёсткую.

Если электропила ещё не приобретена, выбирайте модификации с высокой мощностью (от 1200 Вт). Они управятся с распилом древесины крупных размеров. Для крепления основания будут просверлены отверстия. Цельнолитое основание может лопнуть. По этой причине желательно подбирать механизм другого типа.

Подбор материала

Чтобы сделать циркулярный стол своими руками, необходимо припомнить столярные навыки, запастись большим терпением и незначительным числом материалов и приборов.

Материалы:

• фанера 15−20 миллиметров;
• брус 50×50;
• доска;
• выключатель;
• наружная розетка;
• отрезок кабеля;
• клей ПВА;
• лак;
• саморезы.

Приборы:

• электролобзик;
• шуруповерт;
• дрель;
• линейка.

Объем столешницы будет зависеть от участка мастерской. Вместе с этим, на маленьком столе будет некомфортно распиливать большие отрезки. Если деталь полностью умещается на рабочей плоскости, срез производится ровнее и аккуратнее. Высоту ножек выбирают в зависимости от роста мастера.

Процесс производства стола

• Из листа фанеры нужно вырезать столешницу требуемого размера. Разметку наносят на нижнюю область с применением металлической линейки и карандаша. Раскраивают фанеру лобзиком, края при необходимости фрезеруют. Если фанера не ламинированная, плоскость стола зачищаем шкуркой.
• Перекладывают и с нижней части делают разметку для крепления циркулярки ручного типа. Для этого с прибора убираем диск и ставим его подошвой в необходимое место. Осуществляем отметки на столешнице и в основании под крепёж и отверстие для пильного диска. Просверливают отверстия под болты. Они будут скручиваться сверху под столешницу и внизу держаться гайками. Поэтому с края рабочей плоскости отверстия зенкуют, а шляпки болтов заравнивают, чтобы они не выступали.
• В случае если намечается резка материала под разными углами, прорезь под пильчатый круг производится в форме опрокинутой трапеции. Для прямого пиления производится обыкновенный паз. Перед тем как обозначить прорезь и отверстия для крепежа, нужно приложить пилу, откорректировать отметки и только затем вырезать.
• Нанесите карандашом зоны расположения рёбер жёсткости. Их делают из досок и устанавливают внизу в 8−9 см от кромки самой столешницы. Ножки стола нужно фиксировать к рёбрам. Ребра закрепляются саморезами с интервалами 15−25 см, в дополнение проклеиваются ПВА. Саморезы вкручиваются поверх, под столешницу, головки целиком утапливаются. Ребра между собою скрепляются саморезами.
• Ножки делают из бруса либо доски, их протяжённость составит от 100 до 113 см. Значительную устойчивость придадут ножки, расходящиеся вниз. Их фиксируют на крупные болты, скрученные снаружи, внутри укрепляют гайками. Стяжки из бруса упрочат каркас.
• Для того чтобы корректировать высоту стола, внизу прикрепляются гайки, в которые подвинчиваются болты М14. Теперь же можно снизу закрепить пилу, пропустив накопитель в подготовленную прорезь.
• Прикрепляем на стол электророзетку, пускаем от неё электрический кабель и ставим выключатель. Питание к розетке будет передаваться от выключателя. От него протягиваем кабель к ближайшему источнику в мастерской. С поддержкой строительной стяжки фиксируем клавишу ВКЛ-ВЫКЛ на корпусе круговой пилы в утопленном состоянии.
• Приступим к производству вспомогательных упоров. Для упора потребуется алюминиевая труба квадратного разреза № 30 и 2 винта с гайками-барашками. Отпиливаем кусочек трубы по протяжённости столешницы, в 3 см от края делаем отверстия под винты. С кусочков фанеры выпиливаются 2 прижима. Система готова.
• Для обработки поперёк стола осуществляем салазки из фанеры. Их ровняем относительно кромок стола, придавливаем и продвигаем вдоль зубчатого круга. В участке прохода круга пропиливаем отверстие. Небольшие составляющие можно класть непосредственно внутрь салазок и распиливать. Отвод пыли будет из-под стола, но значительная часть ее при этом будет все же разлетаться вверх, поэтому хорошо дополнить приспособление верхним пылеотводом.

Работа на круговой пиле очень опасна, по этой причине необходимо побеспокоиться о защите пальцев. С куска дощечки либо мебельного щита вырежьте толкатель.

Дополнения к сделанной конструкции

Некоторые мастера, собирая стол для ручной циркулярной пилы согласно уникальным чертежам, целиком убирают заводской предохранительный кожух, а заводскую платформу замещают самодельной. В случае если не намечается распиловка под углом, можно убрать и все приспособления для регулирования наклона диска. Электропила закрепляется непосредственно на новом основании, что даёт возможность выиграть пару миллиметров глубины пропила.

Без внутреннего кожуха легче убирать диск, электропила не так будет забиваться стружкой при работе с влажными дощечками. Демонтаж потребует лишнего времени, однако сохраняется ресурс мотора, предупреждается перегруженность.

Монтаж дисковой пилы

Дело осталось за малым. Циркулярная электропила располагается внутри приготовленного отверстия. Подошва укрепляется на болты, а зубчатый накопитель должен свободно входить в гнездо.

Стол для круговой пилы практически готов. Теперь же его необходимо подвергнуть обработке защищающим от влажности материалом, затем покрыть лаком в несколько пластов (для минимизации скольжения).

Полученная система может быть дополнена чем-либо на усмотрение пользователя (предохранительный чехол, приспособление для регулирования наклона диска, каретка и прочие).

Несколько слов об электронике

Циркулярная пила — электрическое спецоборудование, работающее от источника питания 220 В. В случае если у пользователя есть достаточные знания и навык в области электроники, он способен зашунтировать клавиши запуска и приостановки пилы, а затем перенести их в удобное место (как правило, это наружная сторона 1-го из рёбер жёсткости).

Если же модель кажется сложной, нужно стянуть клавишу запуска проволокой, а включать спецоборудование при помощи сетевого шнура. Однако этот метод плох тем, что исключается быстрое выключение прибора при возникновении аварийной ситуации.

Требования по безопасности

1. Одной из часто встречающихся причин травматизма при использовании циркулярной пилы считается захламлённость рабочего места. Кроме того, немаловажно наблюдать за стабильностью, крепостью абсолютно всех компонентов системы, а при разбалансировке — использовать мероприятия к устранению трудностей.
2. Перед подключением пилы необходимо удостовериться, что она хорошо зафиксирована. При потребности — подтянуть саморезы/болты.
3. Категорически запрещается придерживать материал близко к месту распила! Это опасно отскакиванием сучков, стружки в глаза или на открытые части тела. Непременно нужно надевать очки перед работой и одежду с рукавами.

Самостоятельное изготовление стола под пилу — не такая уже непростая задача, как может показаться. В случае если под рукой имеется хороший материал, его характеристики выбраны верно, а мощность прибора колеблется от 500 до 1000 Вт, вышеописанная инструкция будет основой работы.

Не нужно выпускать из виду, что на любом этапе производства стола следует контролировать точность собственных операций. По-другому, при появлении отклонений в размерах или деформации ножек при стяжке рёбер возобновить стабильность будет весьма трудно. Тем не менее производство стола для циркулярки собственными руками — абсолютно реальная задача на несколько часов.

Дополнительная важная информация

Столярные работы требуют особого внимания. В случае, если вы желаете сделать высококачественный и высоконадёжный стол своими руками для циркулярной пилы, то хорошо подготовьтесь к работе.

Выполняйте следующее:

1. Приобретите все без исключения нужные материалы и приборы.
2. После установки каркаса в обязательном режиме установите его на ровную плоскость и проверьте, чтобы крышка конструкции не перевешивала в какую-либо сторону.
3. Установить столик для циркулярной пилы правильнее в том участке, где он и будет находиться в дальнейшем, чтобы устранить вероятные проблемы, сопряжённые с неровностью полов.
4. Если из-за шероховатого пола столик вибрирует в процессе работы, то необходимо подкорректировать длину ножек, применяя уплотнённый материал либо резину.
5. Столешница продукта может быть как единой, так и складывающейся. Для того чтобы сформировать складывающийся столик для пилы, будет необходимо потратить чуть больше времени и самого материала и уделить внимание увеличению прочности станины, пребывающей в разобранном состоянии.
6. Размеры материала, применяемого для создания стола, формируются опытным путём. В идеале уровень конструкции должен соотноситься с ростом мастера.
7. Отверстие, которое будет выполнено в столешнице, должно отвечать размерам определённой пилы, имеющейся в наличии.
8. Чтобы продлить период службы всех применяемых материалов, собранных в общую конструкцию, необходимо подвергнуть их обработке специальными химическими веществами, способными увеличить рабочие свойства дерева либо металла (к примеру, уберечь их поверхность от ржавчины, гниения, возникновения плесени и т. д. ).
9. Обрабатывать дерево либо железо правильнее на улице, а не в помещении, чтобы не получить отравление интенсивными испарениями.

Вдохновившись этой статьёй, вы сможете сделать прочную подставку для циркулярной пилы в виде столика.

Как сделать стол для циркулярки своими руками — moisaiding.ru

Многие обладатели ручных дисковых пил задумываются об их усовершенствовании, так как этот необходимый в хозяйстве инструмент при всех достоинствах, присущих переносным устройствам, не способен заменить стационарную циркулярную пилу.

Схема стола для циркулярки.



Конструкторы некоторых моделей ДП решили помочь потребителям и снабдили свои изделия приспособлениями, которые хоть как-то могут возместить отсутствие стола, нужного для работы с материалами больших размеров. И все же все конструкторские ухищрения, как правило, являются компромиссными.

Как сделать из ручной циркулярки стационарную

Схема пильного стола.

Конечно, есть способ избавиться от недостатков переносного инструмента — купить стационарную циркулярку. Однако, раз уж вы стали владельцем ручной дисковой пилы, вы планируете ей работать? Не начать ли вам с изготовления стола своими руками для циркулярной пилы, который поможет превратить ДП в полноценный станок? В итоге получите опыт, удовлетворение от проделанной работы и, наконец, нужный результат.

Если у вас есть старый стол (обеденный, кухонный, письменный), то из него получится прекрасная станина. Но может случиться, что такого под рукой в нужное время не окажется, поэтому вам наверняка пригодятся советы, как сделать стол своими руками для своей ДП.

Для рабочей поверхности будущего станка идеально подойдет так называемая финская фанера. Этот материал ламинирован (хорошее скольжение заготовок при пилении), достаточно толст (выдержит большую массу), влагостоек (полезное качество для хранения вне помещения) и в то же время не лишен такого качества древесины, как легкость обработки.

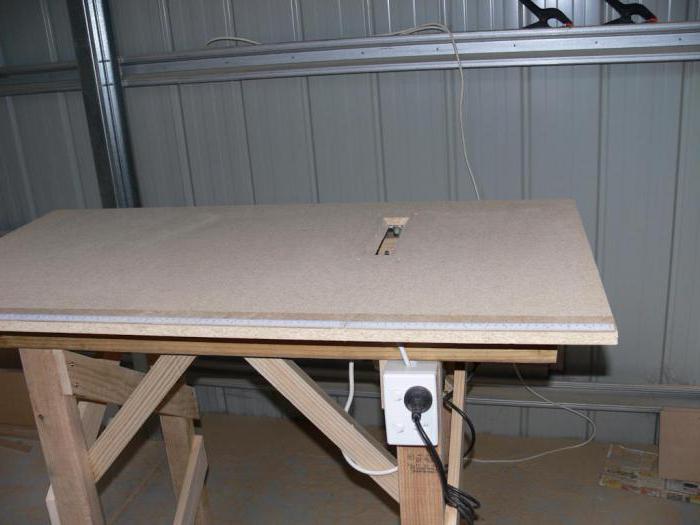

Пример стола для циркулярки.

Можете использовать для изготовления стола своими руками и простую фанеру толщиной в 20 мм, только ее придется обработать специальными составами и покрасить. Еще лучше будет накрыть стол листом стали или текстолита.

Для изготовления царг подойдут любые доски не менее 40 мм толщиной, а ножки можно сделать из деревянных брусков, стальных уголков или профильных труб, но лучше всего подойдут доски 100х50 мм

Нужно предупредить, пока вы не приступили к работе, что готовый стол для циркулярки уменьшит глубину реза у дисковой пилы как раз на толщину крышки, но если ваша ДП оснащена диском большого диаметра, то на рабочих характеристиках нового станка это обстоятельство скажется мало.

Изготовление крышки и боковин

Делая стол своими руками, учтите, что длина и ширина его рабочей поверхности должны быть достаточны, чтобы заготовка всей плоскостью могла лечь на крышку стола. От этого во многом зависит точность ее обработки. Можно добавить, что к широкому столу снизу можно прикрепить еще и электрорубанок и лобзик. Тогда уже получится многофункциональный станок.

Сборка передней части стола.

Вырежьте из фанеры прямоугольный лист необходимого размера и обработайте его края. На будущей внутренней части столешницы нанесите разметку под крепление. Можете прислонить к поверхности подошву циркулярки и обвести ее карандашом, а пильным диском сделайте в столешнице прорезь. Если ваша ДП будет применяться для распила заготовок под различными углами, то прорезь должна расширяться к верхней части стола.

Можно забрать у стола несколько миллиметров толщины, чтобы постараться приблизиться к глубине пропила, предусмотренной паспортом вашей ДП. Сделайте для подошвы небольшое углубление фрезером. Конечно, не злоупотребляйте этой возможностью (глубины в 10 мм вполне хватит).

Теперь настала пора сделать царги (боковые доски под столешницей), они усилят конструкцию и обеспечат надежное крепление ножек. К тому же на царге можно будет разместить фурнитуру для включения и отключения инструмента. Боковины будут располагаться в 5-10 см от краев столешницы. Учитывая это, отрежьте 4 доски. Соберите их в коробку и скрепите ее саморезами (по 2 крепежа на каждый край).

Столярным клеем обмажьте грани, которые будут прилегать к крышке, и столешницу, приложите коробку к ней и зафиксируйте царги вместе с крышкой струбцинами. Не снимая их, ввинтите саморезы через рабочую поверхность в боковины. Не забудьте, что головки крепежа должны быть заподлицо с поверхностью стола, поэтому перед вкручиванием саморезов просверлите отверстия и раззенкуйте их.

Ножки для стола

Изготовление стола своими руками для ДП не закончилось. Теперь к ему необходимо приделать ножки. Рассчитывайте их высоту так, чтобы вам было в дальнейшем удобно работать. Ножки крепятся к царгам с наружной стороны и стягиваются с ними винтами, болтами или резьбовыми шпильками. Головки винтов и болтов, а также гайки должны быть отделены от древесины шайбами.

Даже если вы считаете, что надежно закрепили ножки, все равно им необходимо обеспечить дополнительную жесткость, ведь на сделанный стол своими руками будут действовать несколько иные нагрузки, чем на журнальный столик.

К ножкам из профиля или уголка распорки придется приваривать, а для усиления опор из досок подойдут бруски 40х40 мм или 50х50 мм.

http://moisaiding.ru/youtu.be/zQlfcCut7eg

Необходимые дополнения

Чтобы не упустить ни одной детали при изготовлении стола своими руками, следует знать об ограничительной или регулирующей планке. На некоторых моделях переносных ДП она есть, но ее хода не хватает для работы с широкими заготовками.

Стол циркулярного станка: 1 — фанерная перемычка; 2 — стальная пластина; 3 — вкладыш; 4 — пильный диск; 5 — шурупы; 6 — винты с потайной головкой; 7 — доска станины.

Длина планки должна соответствовать длине стола. Она может двигаться по направляющим с обеих сторон крышки или крепиться струбцинами. В поверхности стола можно сделать 2 перпендикулярные пильному диску прорези, через которые ограничительная планка будет крепиться на том или ином расстоянии от диска. Ограничитель можно сделать из бруска, металлического уголка или профильной трубы.

Осталось сделать для нового станка новый блок включения. Это довольно простая работа. На одной из царг устанавливается керамическая розетка, куда будет подключена ДП. Кнопка пилы фиксируется во включенном состоянии (не ломайте ее, а сделайте простой фиксатор из полоски стали или алюминия, обмотайте кнопку с рукояткой изолентой). На проводе, идущем от розетки на царге к сети, установите любое выключающее устройство, соответствующее мощности энергопотребления дисковой пилы. Закрепите его на боковине в удобном для вас месте.

Как изготовить циркуляриный стол | Столик для циркулярной пилы

На чтение 5 мин. Опубликовано 01.01.2020

Да, циркулярная пила позволяет выполнять широчайший спектр работ, от классических продольных и поперечных распилов до чистовой порезки заготовок в размер.

Но сфера применения этого инструмента все же ограничена, что обусловлено заметным весом и существенными габаритами техники.

Из-за большой массы и размеров циркулярной пилой очень сложно, а в некоторых ситуациях и непосильно, создавать ровный рез. По этой причине многие из мастеров, которым приходится часто и подолгу иметь дело с «циркуляркой», модернизируют пилу, встраивая ее в специальный стол. Речь идет про стол для ручной циркулярной пилы. На выходе получается самодельный циркулярный станок, позволяющий удобно и быстро нарезать предельно ровные заготовки.

Ближайшим аналогом циркулярного станка является традиционная пилорама. Главным отличием между этими видами оборудования является тип обрабатываемых материалов. Если пилорама позволяет распускать на доски стволы деревьев и прочую черновую древесину, то циркулярка приспособлена под обработку пиломатериалов с ровными (чистовыми) поверхностями.



Циркулярный станок

Самодельный циркулярный станок использует в качестве основного режущего инструмента ручную настольную циркулярную пилу. Если же говорить о заводских моделях циркулярных станков, эта техника лишена привычной переносной циркулярки. В место нее задействован отдельных двигатель и отдельный пильный диск. В остальном же разницы между самодельным и заводским оборудованием нет.

В этом обзоре будет рассказано, как собрать стол для циркулярной пилы своими руками. Но перед этим необходимо описать хотя бы один вариант заводского циркулярного станка. Чтобы у мастеров был некий ориентир. Ведь на конвейер ставятся наиболее надежные, практичные и эффективные циркулярки.



Распиловочный стол Bosch GTS 635-216

Оборудование предназначена для легкой, быстрой и точной порезки в размер: листовой фанеры, ДСП, досок и прочих пиломатериалов на основе древесины. Это мобильный циркулярный станок, который можно зафиксировать на верстаке или специальных ножках.



Столешница Bosch GTS 635-216 является металлической. Рабочая поверхность стола составляет 500×658 (мм). На столешнице есть продольный и поперечный упоры. Высота станка находится в пределах 553 (мм). Корпус техники является пластиковым, что позволило заметно облегчить массу. Весит устройство всего 22 (кг).

Станок штатно комплектуется диском на 216 (мм). Максимальная глубина реза составляет 70 (мм). Главным преимуществом Bosch GTS 635-216 является возможность осуществления как прямого реза, так и реза под углом 0-45˚. Для настройки режимов резания предусмотрены практичные и надежные регуляторы, оснащаемые мерной/градусной шкалой.

Пильная установка имеет мощность на уровне 1600 (Вт), при этом скорость вращения диска достигает 5500 (об/мин).

В фирменном магазине Bosch за данную модель просят около $ 500.



Пошаговая инструкция, как стол для ручной циркулярной пилы

В описанном выше примере заводского распиловочного стола рабочая поверхность столешницы рассчитана на обработку лишь небольших заготовок. Во многих столярных мастерских приходится иметь дело с куда более крупными заготовками. На столике 500×658 (мм) не получится раскроить лист фанеры или ДСП. По этой причине многие из мастеров предпочитают изготавливать циркулярный станок под свои собственные нужды.

Обратите внимание, с самодельным оборудованием нужно обращаться не просто аккуратно, а очень осторожно и уважительно. Ведь самоделки представляют повышенную опасность.





• Вначале необходимо подготовить всю чертежную документацию. Автор видеоролика набросал план стола при помощи 3D-моделирования. Касательно точных размеров, каждый мастер наверняка будет использовать оптимальные конкретно для его случая габариты.

• Готовим основание и верхнюю рабочую плоскость. Для этого использованы 2 листа фанеры толщиной 15 (мм). Длина и ширина каждого листа фанеры составляют 2500х1500 (мм). Для точного реза использована заведомо ровная направляющая, которая прижималась к фанерному листу струбцинами.

• Готовим ножки и внутренние перегородки. И в этом случае для точного реза использовалась ровная направляющая и струбцины.

• Готовим поперечный упор. Элементы упора соединялись при помощи саморезов. Но перед этим мастер высверлил отверстие под каждый саморез. Благодаря высверливанию саморезы не деформировали поверхность фанеры. Перед посадкой на саморезы торцевая часть упорной планки была обработана столярным клеем.

• Собираем стол для ручной циркулярной пилы. Сама столешница была установлена на металлические мебельные ножки большой высоты, 1 (м). Мастера на видеоролике не стали изобретать колесо, а просто использовали покупные ножки заводского производства.

• Готовим площадку под циркулярную пилу. Для этого из столешницы был вырезан прямоугольный сегмент. Место установки пилы необходимо рассчитать так, чтобы к циркулярке было удобно подходить. Края вырезанного сегмента необходимо сточить буквально на 1 (мм). Это нужно для того, чтобы площадка для установки циркулярки свободно заходила в столешницу.

• С обратной стороны столешницы необходимо установить упоры, чтобы вырезанный прямоугольный сегмент не проваливался, а устойчиво и надежно стоял ровно заподлицо со столешницей. На видео этот момент показан, как и все нижеследующие операции.
• Делаем пропил в площадке для циркулярной пилы.
• Фиксируем на площадке циркулярную пилу. Можно дополнительно установить и подъемный механизм для циркулярной пилы.
• Устанавливаем направляющие поперечного упора.
• Монтируем поперечный упор.
• Подключаем циркулярную пилу.

В дальнейшем стол можно модернизировать, установив дополнительно каретку. Многие мастера совмещают в конструкцию столешницы место под установку и циркулярной пилы, и электролобзика. Кстати, в блоге есть заметка на тему создания стола для лобзика.

Инструкция, как изготовить стол для циркулярной пилы своими руками является лишь ознакомительной. Каждый из мастеров должен использовать оптимальные в конкретно его случае габаритные размеры циркулярного станка. Дополнительно мастеру предстоит индивидуальная доработка изделия по части техники безопасности.

Использовать самодельное оборудование, как и любое заводское, необходимо с крайней осторожностью. Электрический режущий инструмент в обрамлении самодельной станины – это источник повышенной опасности!

Циркулярка из ручной дисковой пилы своими руками.

Ручная дисковая пила, в простонародье именуемая как «болгарка», является весьма полезным и важным инструментом в домашней мастерской. С ее помощью можно с легкостью разрезать доску или металл, любой другой современный пиломатериал различного сечения. Также, болгаркой можно пилить под любым углом, залазить в труднодоступные места и так далее. Однако, несмотря на свою мобильность, дисковую пилу можно использовать в качестве стационарного циркулярного станка. Но, для того чтоб сделать такой станок, необходимо сделать специальную конструкцию из заранее подготовленных материалов. Так, нужно сделать стол, на котором будут проводиться все распилочные работы. Изготовить станину можно при помощи простейших деревянных козлов, связанных между собой несколькими отрезками (по 45-50 мм) доски.

Из чего состоит станина станка: 1- козлы; 2- опорные доски

На полученном основании нужно будет закрепить рабочую поверхность – стол. Эта поверхность может быть изготовлена из различных материалов – доски или стальных листов, металлических пластин и так далее. В общем, сделайте стол из того, что у вас есть в наличие. При этом габариты каждой пластины должны быть около 150-200 м в ширину, и 4 мм или чуть более в толщину. Во время крепления рабочей поверхности, их нужно связать между собой при помощи фанерных перемычек, толщиной порядка 25 мм. Также, проконтролируйте, чтоб ширина зазора между пластинами было около 12 мм, а еще должна соблюдаться параллельность вдоль всего зазора.

Рабочий стол циркулярки: 1- перемычка из фанеры; 2- стальная (фанерная) пластина; 3- вкладыш; 4 – циркулярный диск; 5- крепежные шурупы; 6- винты; 7- опорная доска

Теперь что же касается установки ручной дисковой пилы. Ее необходимо закрепить снизу стола, таким образом, чтоб пильный диск разместился прямо в средине зазора так, чтоб он был параллелен сторонам рабочего стола. Естественно, это необходимо для нормального вращения режущего диска. Для того, чтоб закрепить пилу в фиксированном положении, в рабочем столе и опорной плите нужно заранее просверлить необходимое количество дырок. Поверхность стола при этом должна остаться гладкой, поэтому для этого лицевую сторону опорной плиты раззенковывают, стягивая всю сборку при помощи винтов и потайных головок. Теперь, когда рабочий стол готов, его можно привинчивать к станине с помощью шурупов и винтов с гайками. Проследите, чтоб станок получился максимально ровным. В противном случае, если неправильно привинтить стол, станок будет шататься, и под него постоянно придется подлаживать какой-нибудь предмет. В зазоре между пластинами нужно вставить вкладыш с прорезью для пильного диска. Что ж, циркулярный станок практически готов, и может приступать к работе. Во время распила материалов, не забывайте крепить упорную планку к столу при помощи струбцин.

Полезным и практичным дополнением к циркулярному станку может послужить торцовочная каретка. С ее помощью в значительной степени упрощаются работы по торцеванию заготовок, отпиливанием их «на ус», то есть под углом в 45°. Сразу отметим, что ее конструкция предельно проста, и изготовить ее будет гораздо проще, нежели работать без нее.

Итак, подготовьте фанерный лист, направляющие бруски и коробку с болтами и шурупами. На поверхность листа приклейте направляющие бруски, а затем привинтите их шурупами. Расстояние между брусками должно соответствовать ширине стола самодельного станка. Таким же образом нужно установить сверху упорные болтики. Каретка устанавливается на столе, и во время работы станка она подается по направляющим в сторону диска, проделывая сквозной пропил всей заготовки. А благодаря тому, что бортики имеют больший выход, чем пильный диск,  торцовочная каретка будет сохранять достаточную жёсткость.

Торцовочная каретка: 1- направляющие; 2- фанерный лист; 3- пропил; 4- бортики для упора; 5- съемная планка

Таким образом, заготовки торцуются, прижимаясь к бортику и продольно перемещаясь вдоль стола. А для того, чтоб сделать соединение под 45°, нужно воспользоваться съемной планкой. Ее нужно установить под заданным углом, после чего прижать заготовку и сделать необходимую операцию.

Еще о инструментах, станках и оборудовании:

— Сабельные пилы

— Электролобзики

— Клеевой пистолет

— Рубанок

— Сверлильный станок из дрели

— Циркулярная пила из дрели

— Лобзик-станок

— Циркулярка из ручной дисковой пилы

— Лобзиковый станок из ручного электролобзика

— Приспособления для шлифовки

загрузка…

Циркулярка своими руками: назначение, особенности, как сделать

В домашнем хозяйстве всегда кстати приходится циркулярная пила. Капитальный ремонт — затратное и хлопотное дело. Не каждый может позволить себе покупку дорогостоящего инструмента для обработки деревянных материалов. Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства. Собственноручно изготовленная пила имеет ряд преимуществ, таких как надежность, экономичность и заточка под непосредственные нужды.

Циркулярная пила

Назначение циркулярной пилы

Перед тем, как приступить к сборке станка, нужно четко определить его предназначение. Для заготовки дров и простого распила больших кусков древесины хватит крепко закрепленного стола с прорезью для пилы. Данный вид распространен в деревнях и сельских местностях, станки не отличаются безопасностью и повышенным функционалом.

Для выполнения более разнообразного спектра столярных работ понадобится лучший вариант. Циркулярка должна быть оборудована координатным столом со специальными направляющими, это позволяет менять градус. Изготовка изделий малого размера требует повышенной безопасности. Устанавливается регулировка скорости, предусматривается смена дисков.

Циркулярка своими руками в действии

Конструкционные особенности циркулярного станка

Циркулярки любого неподвижного типа состоят из основных частей.

1. Стол для соединения механизмов. Сборка, сочетающаяся с двигателями большей мощности предпочтительна со столом, полностью выполненным из металла. Поверхность стола необходимо сделать своими руками ровной, для более качественного изделия на выходе.
2. Двигатель в большинстве случаев используется из того, что имеется в запасе. Электромоторы, рассчитанные на долгое время работы от сети, будут предпочтительнее коллекторным приводам.
3. Вал является самым ответственным узлом циркулярки. Готовые изделия используют чаще всего, при других случаях узел изготавливается на токарном станке. Важно рассчитать посадочные отверстия, исключить биение.

Для циркулярки можно использовать двигатель стиральной машины

Изготовление стола для циркулярной пилы

При изготовлении станка своими руками, стоит обратить отдельное внимание на безопасность. Основная чисть диска пилы должна закрываться защитным кожухом. Подвижные элементы привода и двигателей необходимо закрыть. Кнопка аварийной остановки работы встраивается в цепь электропривода и имеет удобное расположение.

Ручное устройство из угловой шлиф машинки

Множество работ производится популярным инструментом «болгарка». Из данного инструмента получится незаменимая хозяйству циркулярная пила, сделанная своими руками. Достаточно изготовить скользящий упор из подручного материала. Конструкция предполагает наличие двух небольших отрезков уголков, которые располагаются параллельно диску. Соединение происходит с использованием болтов, зазор регулируется поставочными шайбами.

Ленточный хомут устанавливается таким образом, чтобы расположение винта находилось снизу. Следом присоединяется полоса метала с отверстием, в другом случае, конструкция может быть единой, но так теряется толщина металла. Следующий шаг это пропил отверстий в корпусе, через которые крепится рукоятка для выполнения основных работ. Рукоятка, сделанная своими руками, представляет собой рог или скобу, за основу берется металлический прут или труба. Стоит учитывать и клепку, если концы будут расслаблены, возможен прогиб рукоятки во время механического воздействия на нее.

Миниатюрный циркулярный станок настольного типа

Стационарный станок более функционален и безопасен при использовании. Самодельная циркулярка настольного типа изготавливается в домашних условиях так же, как и ручная пила, с добавлением некоторых элементов. Самодельная циркулярная пила своими руками, потребует подготовленные чертежи. Процесс подразумевает использование трубы 2 см, металл изгибается П образной формой. Крепление устанавливается болтами к столу, нижние концы изгибаются в направлении работ. Дополнительная устойчивость приобретается за счет установки рычага с перемычкой, скрепленной сваркой в форме буквы «Т».

Мини-циркулярка своими руками

Стол для настольной циркулярной пилы, сделанной своими руками может быть использован в качестве отрезного станка. Пропил не может достигать свыше 8 см, поэтому для выполнения более крупных работ потребуется использование станка большего размера.

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Изготовленная стационарная циркулярная пила своими руками потребует точности, грамотности от мастера. Чертежи, представленные во многих типах литературы помогут при изготовлении. Стоит грамотно и трепетно отнестись к каждому узлу агрегата, ведь циркулярка используется на высоких оборотах с режущим инструментом.

Стол для циркуляции

Схема сборки стола для циркулярки

Схема конструкции стола для циркулярной пилы

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

• повышенная виброустойчивость;
• недопустимо прогибание при нагрузке свыше 50-60 кг;
• наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

• клиноременная передача;
• механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

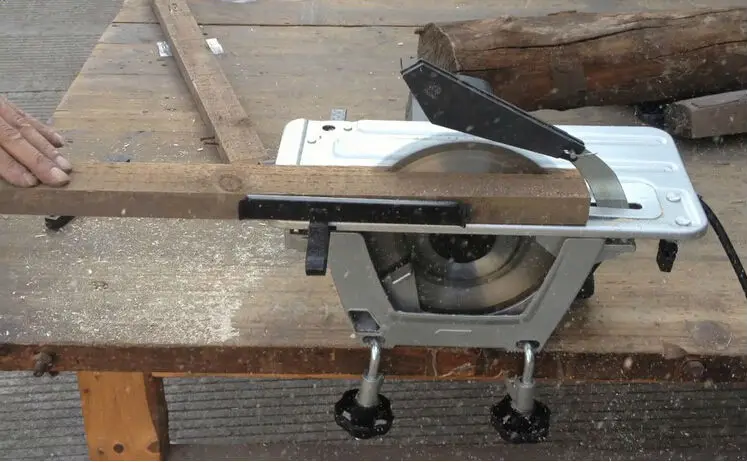

Циркулярная пила из болгарки или дисковой пилы

При работах с небольшими заготовками, достаточно обойтись циркуляркой малых размеров. Циркулярка, изготавливается своими руками из подручного электроинструмента, понадобятся «болгарка» либо дисковая пила.

Существует множество вариантов стационарного применения подручного инструмента. Достаточно закрепить устройство снизу стола, для доступа материала к диску. Высота регулируется в зависимости от обрабатываемых деталей, из соображений техники безопасности не должна превышать одной трети размера распилочного диска. Такой вариант установки недоступен выключатель, необходимо переделать устройство для удобной работы.

Достаточно распространённым вариантом является использование станины на направляющих. Несложная конструкция позволяет использовать инструмент для работы под любым углом. Состоит из двух параллельно установленных металлических труб или уголков, на которые установлены пила.

Циркулярная пила, изготовленная своими руками делает более быстрой и экономичной производимую работу. Такое приспособление понадобиться при капитальном ремонте и других действиях, связанных с распилом дерева. Простота конструкции, возможность использования подручных материалов, делают стоимость практически нулевой, а изготовление своими руками позволяет внести необходимый функционал для работы.

Как сделать надежный циркулярный стол своими руками?

Циркулярная пила — это производительный, удобный и маневренный инструмент, с помощью которого проводятся различные строительные и отделочные работы. При необходимости выполнения больших объемов задач работать с ручной циркуляркой довольно сложно. В таких ситуациях отличным помощником становится стол для циркулярной пилы. Его можно собрать самостоятельно из досок и фанеры. Сама пила будет размещена в нижней части столешницы, а зубчатый диск будет проходить в прорези. Пила включается, диск начинает вращаться, подается пиломатериал и происходит его распиливание. При желании можно собрать отличный стол для циркулярной пилы своими руками. Ничего сложного в этой работе нет.

Работать с большими объемами древесины обычной циркуляркой сложно, поэтому ее лучше установить на стол.

Конструкция стола для циркулярной пилы

Перед тем как собирать циркулярный стол своими руками, нужно тщательно продумать его конструкцию. На этом этапе ваша задача сводится, прежде всего, к вычислению нагрузки, которая в будущем будет оказываться на стол. Собирая стол для пилы своими руками, учитывайте мощность агрегата. Так, для промышленного инструмента высокой мощности рекомендуется использовать усиленную стальную сварную конструкцию. В случае же с домашней пилой в устройстве столь мощной конструкции нет необходимости. Будет достаточно собрать стол для пилы своими руками из досок и фанеры.

Устройство стола для циркулярки.

Планируя сделать стол для пилы своими руками, нужно, как уже отмечалось, учитывать мощность инструмента. В домашних мастерских чаще всего используются пилы мощностью до 800 Вт. Одновременно с этим необходимо учитывать частоту и объемы выполняемых работ. К примеру, при строительстве дома придется пилить гораздо больше материала, чем при любых других условиях. Специалисты не советуют покупать для дома пилы мощнее 1200 Вт. В случае с домашней мастерской в этом попросту нет смысла.

Чем выше мощность циркулярной пилы и чем более высокими будут объемы выполняемых работ, тем надежнее, прочнее и устойчивее должен быть создаваемый вами стол. Циркулярные пилы профессионального класса устанавливаются на основания из металлопрофиля. В некоторых случаях подобные столы даже вмуровываются в пол, так как из-за вибрации оператор может ненадолго потерять контроль над пилой, чего будет достаточно для получения травмы. Создание такого стола требует определенных навыков работы со специальными инструментами, сваркой и т. д. Сборка же обычного деревянного стола для домашней пилы доступна практически каждому человеку даже при отсутствии у него подобного опыта.

Подготовка к сборке стола

Схема сборки стола.

Самым простым вариантом стола для циркулярки является конструкция из достаточно толстой фанеры и досок. Фанера в данном случае будет использоваться для изготовления столешницы. Непосредственно столешница будет стационарной. Инструмент нужно установить под ней. Предварительно в крышке создается прорезь, по которой будет двигаться пильный диск.

Размеры стола выбирайте, прежде всего, с ориентиром на себя. Вам должно быть удобно и комфортно работать. В инструкции рассматриваются средние и наиболее распространенные размеры. Можете менять их на свое усмотрение. Высота стола равняется 1-1,15 м. Длину выбирайте с учетом характера будущих работ. Если чаще всего вы пилите длинные доски, крышку стола тоже нужно сделать достаточно длинной. При длине столешницы более 2 м конструкцию рекомендуется оснастить дополнительной парой опорной ножек. Без них стол будет сильно вибрировать.

Толщина используемой фанеры для изготовления столешницы должна быть от 5 см. Для этой же цели подойдут оргстекло, стеклотекстолит. От использования ДСП мастера рекомендуют воздерживаться ввиду недостаточно высокой прочности материала.

Крышка полируется и покрывается лаком в несколько слоев. Благодаря этому будет обеспечиваться требуемое скольжение обрабатываемых материалов. Лучшим вариантом является укрепление на столешнице металлического листа. Это увеличит надежность поверхности и продлит срок службы изделия в целом.

Материалы и инструменты для работы

Устройство столешницы.

Стол для циркулярной пилы требует обязательного присутствия направляющих, благодаря которым будет обеспечиваться более высокая точность распиливания материалов. Направляющие варятся из металлического уголка. Для закрепления к столешнице обычно используют струбцины. Направляющие не рекомендуется делать стационарными. Будет удобнее, если в будущем вы сможете менять их положение.

Подготовьте материалы для самостоятельной сборки стола:

1. Фанера. При желании можете использовать для столешницы другой материал.
2. Металлический лист.
3. Брус 50х50 мм.
4. Доска 50х100 мм.
5. Струбцины в количестве 2 шт.
6. Металлический уголок для изготовления направляющих.

Предварительно соберите все необходимые инструменты:

Станина циркулярного станка.

1. Ножовка. По возможности вместо нее лучше использовать электролобзик.
2. Шуруповерт.
3. Электрическая дрель.
4. Ручная фреза либо станок. При отсутствии можно обойтись без них.
5. Рулетка и линейка для измерений.
6. Угольник.

После подготовки всех инструментов и материалов можете приступать к сборке самодельного стола. Некоторые мастера используют для этого старые обеденные и кухонные столы. Но рассчитывать на большую долговечность таких изделий не стоит. Лучше сделать все самостоятельно, «с нуля». Так вы сможете собрать удобный стол, в полной мере соответствующий вашим потребностям и запросам.

Пошаговая инструкция по сборке стола

Стол циркулярного станка из стальной пластины.

Сначала вам нужно сформировать столешницу. Возьмите фанерный лист и сделайте разметку. Края листа должны совпадать с двумя кромками крышки. Выпилите заготовку ножовкой или электролобзиком. При желании обработайте спилы фрезой. Это необязательно, так что можете и пропустить данный этап. В случае со столом для циркулярной пилы более важна надежность, чем красивый внешний вид. Выполните черновую обработку столешницы при помощи наждачной бумаги.

В нижней части подготовьте прорезь для диска. Замерьте подошву циркулярной пилы. Чтобы было максимально удобно, снимите с инструмента пильный диск и попросту обведите требуемую часть пилы.

Далее вам нужно взять ручную фрезу и выбрать материал примерно на 8-10 мм. При отсутствии фрезы используйте долото. Результат будет таким же, но потребуется больше времени и усилий.

После завершения обустройства посадочного места примерьте плиту и внесите требуемые корректировки. Разметьте места прорези для пильного диска и крепежей. Если диск должен подниматься и опускаться, стол нужно оснастить маятниковым механизмом. В данном случае форма прорези должна иметь вид усеченной пирамиды. Вершину этой своеобразной пирамиды нужно направить вниз. Для изготовления рамы подъемного механизма лучше использовать металлические уголки, сваренные друг с другом.

Сборка каркаса и установка ножек

Направляющая каретка стола для циркулярки.

Далее вам нужно сделать разметку под поперечные и продольные рейки. В случае с таким столом они выполняют функцию ребер жесткости. Делайте ее с изнаночной стороны. Планки изготавливаются из бруска. Нужно подготовить 2 продольных ребра. Длину подбирайте на основании длины столешницы. Достаточно попросту отнять от нее по 8-10 см с каждой стороны. Поперечных планок тоже должно быть 2. Для определения их длины отнимите по 8-10 см от ширины столешницы с каждой стороны.

Подготовьте гнезда под саморезы. Рейки фиксируются таким образом, чтобы крышка примерно на 8-10 см выступала за края рамки. Важно сделать максимально надежное и прочное крепление. Первый саморез устанавливайте на расстоянии в 4-5 см от края рейки. Сами саморезы монтируются с шагом в 20-22 см. Детали нужно просверливать насквозь. Шляпки саморезов должны быть полностью утоплены в материале столешницы.

Первыми крепятся поперечные ребра. Для обеспечения максимальной надежности стола нужно предварительно промазать кромки реек столярным клеем. Стяните конструкцию струбцинами и зафиксируйте саморезами. Оставьте крышку стола до полного высыхания, после чего по такой же схеме установите продольные рейки. Стяните детали каркаса и установите с каждой стороны по несколько креплений. После этого можете снимать струбцины.

Для изготовления ножек используйте бруски. Высота этих элементов подбирается индивидуально в соответствии с ростом оператора. Удобнее, когда столешница располагается на уровне бедер. Прежде чем устанавливать ножки, состругайте их с 1 стороны так, чтобы обработанная сторона сходила на угол. В результате основание ножки будет иметь немного большую площадь, чем вершина.

Для закрепления ножек лучше всего использовать металлические уголки. Вам необходимо слегка поджать их таким образом, чтобы основание самодельного стола располагалось враспор. Благодаря этому станина станет более устойчивой. Крепление выполняется при помощи болтов с шайбами. Их нужно установить шляпками наружу. Если установить по-другому, в процессе работы вы можете пораниться о выступающие крепления.

Дополнительно ножки рекомендуется стянуть диагональными рейками.

Это сделает конструкцию еще более надежной. Рейки следует установить попарно с боков самодельного стола.

Тщательно отполируйте поверхность столешницы и покройте ее несколькими слоями лака. Вместо этого можно закрепить с помощью небольших саморезов гладкий металлический лист.

В завершение выполняется установка циркулярной пилы на предназначенное для нее место. Дополнительно вы можете нанести на поверхность столешницы разметку, которая будет способствовать более ровной и правильной обработке распиливаемого материала.

Элементы управления таким станком нужно вынести на внешнюю сторону столешницы. Обычно их закрепляют на какой-нибудь ножке стола. Выполнение этого этапа работы требует некоторых навыков электромонтажа. При их отсутствии рекомендуется обратиться к соответствующему специалисту.

Таким образом, в самостоятельной сборке стола для циркулярной пилы нет ничего сложного. Больших временных и денежных затрат это не требует. На материалы вы потратите гораздо меньше, чем на готовый фабричный стол, а качество изделия при соблюдении инструкции будет ничуть не хуже. Удачной работы!

Самые лучшие посты

Небольшие столешницы для циркулярной ручной пилы. Cтол для ручной циркулярной пилы своими руками

• Подбор необходимого материала и технология изготовления стола
• Изготовление крышки и боковины
• Сборка передней части стола
• Установка блока управления

Владельцы ручных дисковых пил часто думают об усовершенствовании этого инструмента, потому что он при всех своих плюсах не может на 100% заменить полноценную циркулярную пилу. Вполне возможно переделать ручную пилу на стационарную, смастерив стол для циркулярной пилы.

Дисковая пила необходима для точного продольного и поперечного резания по дереву и металлу.

Существует много способов исправить недостатки ручного инструмента. Один из них — покупка новой циркулярной пилы. Но раз уж вы стали обладателем ручной дисковой пилы, то наверняка в ваши планы входит ее непосредственное использование. Тогда почему бы вам не сделать своими руками стол специально для циркулярной пилы, с помощью которого вы можете превратить дисковую пилу в стационарный станок. Ну а в результате, кроме удовлетворения от успешно сделанной работы, у вас будет запланированный результат и опыт в этой отрасли. В том случае, когда у вас уже есть непригодный для иного использования, но еще крепкий стол (любого назначения) вы можете использовать его в качестве станины. А вот если ничего такого в хозяйстве нет, то воспользуйтесь советами для создания опорного стола для вашей дисковой пилы.

Подбор необходимого материала и технология изготовления стола

Чтобы изготовить стол для дисковой пилы из фанеры, ее необходимо обработать специальными средствами.

В качестве рабочей поверхности, как наилучший вариант, рекомендуем выбрать финскую фанеру. Для этого есть ряд существенных причин. Материал ламинирован, что обеспечит хорошее скольжение заготовок по рабочей поверхности стола. Кроме того, толщина материала может выдерживать достаточно большой вес. Эти плиты влагостойкие и одновременно обладают всеми свойствами древесины и достаточно легки в обработке, что очень немаловажно.

Для изготовления стола вы даже можете использовать простую фанеру толщиной в 20 мм, но потом ее необходимо дополнительно обработать специальными составами или позже покрыть стол листом текстолита или стали.

Простые доски толщиной не менее 40 мм подойдут для изготовления всех царг. А для ножек вы можете использовать не только деревянные бруски или доски, но и профильные трубы.

Необходимо уточнить перед началом работы, что использование циркулярного стола значительно уменьшит глубину реза дисковой плиты, как раз на толщину крышки стола. Только в случае, если у пилы диск большего размера, на работе это никак не отразится.

Вернуться к оглавлению

Изготовление крышки и боковины

Перед изготовлением стола для дисковой пилы собственными силами еще на стадии выбора его размера необходимо учесть тот факт, что размеры стола должны соответствовать размерам заготовок, с которыми вы будете работать. То есть при работе они должны полностью разместиться на столешнице, так как от этого очень сильно зависит точность, с которой вы потом сможете их обработать. Вы можете сделать еще одно усовершенствование. К крышке того же стола прикрепите снизу лобзик и рубанок, если вы будете пользоваться этими инструментами, то обеспечите себе удобный многофункциональный станок.

Вернуться к оглавлению

Сборка передней части стола

Из подготовленного листа фанеры, следуя предварительным подсчетам окончательных размеров стола, вырежете прямоугольник и обработайте его края. А снизу вы сразу же можете нанести разметки для крепления. Прислоните циркулярку к внутренней части крышки, обрисуйте ее контур, а затем напильником сделайте соответствующий контуру вырез. В том случае, когда предвидится работа с заготовками под разными углами, сверху эта прорезь должна быть шире, чем с тыльной стороны.

В случае если вам действительно не будет хватать глубины пропила, то от толщины столешницы сразу нужно будет убрать несколько миллиметров.

Использование шаблона для изготовления стола.

Далее изготовляем боковые доски скола, которые служат для улучшения его опоры. Кроме того, на них вы можете удобно разместить фурнитуру, которая включает и выключает пилу. Их следует закреплять на расстоянии от края столешницы в 5-10 см. Учитывая это, отмерьте и отпилите 4 таких доски. И скрепите их саморезами в виде доски. На те грани, что примыкают к верхней крышке стола, и на саму крышку стола следует нанести столярный клей. Далее приложите царги к крышке и хорошо их зафиксируйте до полного высыхания клея.

Внимательно подойдите к выбору высоты ножек стола. Ведь именно от высоты стола будет зависеть то, насколько удобен он будет в использовании именно для вас. Ножки крепятся к боковым планкам, вы можете использовать для этого шурупы или винты. Обязательно отделяйте от дерева винты, головки гайки или шурупы специальными шайбами.

При планировке стола не следует упускать ни одной детали, поэтому необходимо установить ограничительную рамку.

После того как вы тщательно закрепили ножки стола, их все равно необходимо дополнительно укрепить, ведь давление, которое обязательно появится в процессе работы, несравнимо с нагрузкой на обыкновенный стол. Вот почему есть острая необходимость в установке дополнительных распорок у ножек стола.

При планировке стола не следует упускать ни одной детали, все они важны, поэтому есть необходимость установить ограничительную рамку. Она есть на некоторых моделях, но для работы с большими заготовками ее явно мало.

Длину планки подберите такую же, как и длина столешницы. Если вам удобно, то можете дать ей возможность двигаться вдоль столешницы или же жестко укрепите ее болтами. Такой ограничитель может быть изготовлен как из бруска, так и из металлического уголка.

Циркулярный станок — это тот инструмент, без которого не сможет обойтись ни один домашний мастер. Это оборудование особенно актуально для загородного дома или дачи. Но работать ручным станком не всегда удобно, а заводские станки довольно дорого стоят.

Выходом из сложившейся ситуации может быть изготовление этого устройства своими руками. Основой этого станка может быть не только ручная циркулярная пила, но и даже электродрель или болгарка.

Изготовить станину для циркулярного станка своими руками очень просто. Для изготовления будут необходимы самые обычные пиломатериалы и совершенно немного времени.

Перед тем как продумать конструкцию предстоящего станка, нужно рассчитать нагрузку, которой он будет подвержен. Главное в станине — это надёжность и устойчивость . Для мощных производственных пил основанием является сварная усиленная металлическая конструкция. Но для пользования своими руками такой агрегат не нужен.

Если вы только решили изготовить свой деревообрабатывающий станок, то вам нужно учитывать основные параметры оборудования. Так как пилы могут быть разными, естественно, разной может быть и конструкция станины.

В первую очередь нужно определить мощность инструмента . Как правило, для домашнего пользования выбирают оборудование, где параметры мощности не превышают 850 Ватт. Но, к примеру, при строительстве дачи или загородного дома зачастую нужно распиливать очень большое количество древесины.

То есть, и мощность циркулярки требуется больше. Но опытные мастера не советуют покупать пилы, где этот показатель более 1250 Ватт. Установка этого оборудования в домашней мастерской абсолютно не оправдана. А работа на нём лишь увеличит затраты на электричество.

Чем больше производительность станка, тем устойчивей для него нужно основание. Для профессиональных циркулярок, как правило, устанавливают основание, сваренное из стального профиля . Иногда эти станины даже бетонируются в пол. Так как вибрация устройства может привести к опасности для жизни.

Технические особенности циркулярных станков

Глубина предполагаемого разреза . От этого параметра зависит толщина материала, который будет обрабатываться на вашем станке. Этот показатель в полупрофессиональных и профессиональных станках колеблется в диапазоне 5−8 см. Для распила досок и толстой фанеры этого вполне достаточно.

Но вот работать с брёвнами на этом станке будет уже неудобно. Помимо этого, нужно учесть, что эта характеристика у самодельной пилы уменьшается. Глубина разреза будет меньше приблизительно на 1 см. Но этого можно избежать, если предусмотреть в станине стола возможность опускать или поднимать диск.

При изготовлении инструмента своими руками нужно учесть частоту его вращения . Если циркулярка вам требуется для заготовки стройматериала, то этот показатель может быть меньше. Если необходим чистый и ровный срез, то частота вращения нужна довольно высокая. Это нужно, к примеру, для изготовления мебели.

Но и в этом случае существуют определённые нюансы. Для резки пластиковых материалов эта пила не подходит. Из-за очень больших оборотов инструмента диск разогревается , и пластик начинает плавиться.

Потому лучше выбрать аппарат, где частота вращения не более 4500 об/мин, в этом случае станину для циркулярной пилы можно изготовить из дерева . Вибрация у этого станка невысокая и дополнительное усиление стола не потребуется.

Ну и в конце, что необходимо предусмотреть, это расположение кнопок и остальных элементов управления на вашем станке. При сборке пилы своими руками не забывайте, что доступ к панели управления должен быть безопасным . Тем более важно это правило в случае, когда открытая часть пилы находится снизу столешницы.

В этом исполнении панель с включателями лучше всего разместить с внешней стороны станка либо сделать поднимающуюся столешницу. Подобная конструкция удобна и для обслуживания устройства. Затем, когда вы учли все нюансы и мелочи, можно начинать непосредственную сборку стола.

Изготовление циркулярной пилы своими руками

Наиболее простой вариант станины для циркулярки — это конструкция, изготовленная из досок и толстой фанеры. Причём непосредственно инструмент крепится снизу стационарной столешницы. Для пилы в крышке стола делается специальная прорезь.

Размеры для стола можно менять так, как вам удобно будет на нём работать. Для примера описан средний стол, высота которого 110−120 см. Но немало зависит от роста человека, работающего с оборудованием. Также по вашему желанию можно менять длину столешницы.

Если предполагается работать с досками, у которых длина более 2,6 м, то крышка на станине потребуется больше. В этом случае непосредственно в конструкцию нужно внести изменения и дополнительно добавить несколько опор (ножек). В противном случае стол будет создавать сильные вибрации.

Для столешницы обычно используется фанера , у которой толщина не менее 5 см. Но можно также выбрать и оргстекло или плиты стеклотекстолита. А вот использовать ДСП профессионалы не рекомендуют, этот материал недостаточно надёжен.

Инструменты и материалы для сборки

Для циркулярной пилы нужно в обязательном порядке предусмотреть направляющие. Они помогают распиливать древесину гораздо точней. Эту конструкцию сваривают из стального уголка и фиксируют к крышке струбцинами.

Крепить же стационарные направляющие нежелательно, так как в последующем вы не сможете изменить их положение.

Для сооружения стола вам будут необходимы такие материалы:

• лист железа;
• лист фанеры;
• брус размером 50×50 мм;
• доска размером 50×100 мм;
• стальной уголок для направляющих;
• две струбцины;
• ручная циркулярная пила.

Также нужно предварительно приготовить все инструменты, которые будут необходимы для сборки стола:

1. Шуруповёрт, электродрель.
2. Ножовка или электрический лобзик.
3. Инструменты для замеров (рулетка, угольник, линейка).
4. Ручная фреза или фрезерный станок.

Когда всё подготовлено, можно начинать саму сборку стола. Иногда мастера собирают столешницы из ненужных обеденных или кухонных столов. Но эта конструкция вряд ли будет служить долго. Потому намного разумнее все элементы конструкции изготовить своими руками. В этом случае вы также сможете учесть ваши личные потребности.

Изготовление столешницы для циркулярного станка

Сборку стола начинают с изготовления столешницы. Фанерный лист размечают так, чтобы два края крышки были в размер с краями железного листа. Фанеру выпиливают при помощи ножовки или электролобзика.

Край спила можно обработать фрезой, но эта операция необязательна. Так как в станине основным параметром является надёжность, а не привлекательный вид. Столешницу затирают «начерно» наждачкой.

Снизу столешницы отмечают прорезь для циркулярного круга . Для чего вначале необходимо померить размеры подошвы агрегата. Легче всего это выполнить, если с устройства выкрутить диск и просто обвести нужную часть пилы. Эти измерения требуются для определения посадочного места.

При помощи ручной фрезы выбирают бруски на глубину приблизительно 0,9−1,1 см. Если у вас нет фрезы, то эту работу можно сделать, используя долото, но времени это займёт намного больше.

Затем, когда посадочное место сделано, примерьте пилу, и если нужно, откорректируйте углубление. Разметьте места прорези для круга и фиксации крепежей. Если вы нужно, чтобы круг поднимался и опускался, то необходимо установить маятниковый механизм для столешницы.

В этом случае прорезь нужно сделать в форме усечённой пирамиды. При этом гипотетическая вершина пирамиды будет направлена вниз. Непосредственно раму для подъёмного механизма лучше всего изготовить из стальных уголков , которые свариваются друг с другом.

Изготовление каркаса стола

Разметку для фиксации поперечных реек и продольных, которые выполняют функцию рёбер жёсткости, лучше всего установить с изнаночной стороны столешницы. Непосредственно планки изготавливаются из бруска. Вам будут необходимы:

• Две поперечные детали, длинной равной ширине столешницы минус 7−9 см с каждой стороны.
• Два продольных ребра, размером равным длине крышки минус 7−9 см с каждой стороны.

Затем нужно сделать гнёзда для саморезов . Рейки необходимо фиксировать на крышке так, чтобы столешница выходила за края рамы на 7−9 см. Крепёж должен быть максимально надёжными и прочными.

Первое крепление нужно установить приблизительно на 40−50 мм от края рейки. Дистанция между саморезами примерно 23−25 см. Все детали нужно просверлить насквозь . Саморез крепится со стороны крышки так, чтобы его шляпка полностью утапливалась в дереве.

Вначале закрепляют поперечные рёбра. Чтобы крышка стола была максимально прочной, края рейки предварительно нужно намазать столярным клеем . Конструкцию фиксируют струбцинами, и не убирая их, вкручивают саморезы.

Столешнице дают полностью высохнуть. После, таким же способом устанавливают продольные рейки. Затем части каркаса стягивают друг с другом, устанавливая по два крепежа с каждой стороны. Теперь струбцины можно убрать.

Крепление ножек (опор)

Ножки стола изготавливаются из бруска. Высота опор выбирается индивидуально. На практике, удобней всего работать за станком, когда столешница расположена на уровне бёдер . Перед креплением каждую опору нужно сострогать так, чтобы ножка сходила снизу на угол. Так, площадь основания опоры должна быть немного больше, в отличие от площади вершины.

Лучше всего закрепить ножки при помощи стальных уголков. Их необходимо немного поджать так, чтобы основание станка находилось в «распорку». Это придаёт столу дополнительную стойкость . В качестве крепежа используют болты с шайбами, их крепят шляпками наружу. Иначе, во время работы можно травмироваться о выступающие части крепежа.

Первичная обработка деревянных материалов зачастую заключается в их порезке. Для выполнения можно применить несколько типов инструментов — от ручных до электрических моделей. Наиболее эффективной является стационарная циркулярная пила, которую можно сделать своими руками.

Конструкция циркулярной пилы

На первом этапе следует разобраться с особенностями конструкции, определить оптимальную схему изготовления. Она напрямую зависит от характеристик выполняемых работ, габаритов заготовки, породы древесины. Лишь после этого может быть изготовлена циркулярная пила своими руками.

Главным компонентом пилы является диск, на торцевой поверхности которого располагаются режущие зубья. Они могут отличаться не только геометрическими размерами, но и углом наклона относительно плоскости диска. Для выполнения распилов в конструкции предусмотрен электродвигатель. Он может соединяться с диском напрямую (через вал) или с помощью системы передачи движущего момента. Этот инструмент предназначен для выполнения продольных и поперечных распилов, в некоторых моделях есть возможность сделать угловые, относительно плоскости заготовки.

Перед тем как сделать дисковую пилу своими руками следует выбрать глубину обработки. Для этого необходимо ознакомиться с классификацией оборудования:

• малые — от 40 до 46 мм;
• средние — от 55 до 55 мм;
• большие — от 65 до 70 мм;
• профессиональные — от 65 до 140 мм.

Для работы по дому достаточно выбрать модель с малым или средним значением глубины распила. Если необходима сложная обработка материалов — потребуется ручная циркулярная пила. Для осуществления вертикальных срезов можно сделать самодельную пилораму.

Для работы по дереву необходимо выбирать диски с положительным углом заточки. В противном случае волокна древесины будут не резаться, а раздираться.

Проектирование стола для циркулярной пилы

Главным компонентом будущей конструкции является стол, изготовленный своими руками. На нем будет располагаться силовой агрегат, режущий инструмент, блок управления и дополнительные компоненты для выполнения работы.

Существуют две принципиально различные схемы для конструирования стола. В первом случае он предназначен для работы с ручной пилой. Главная задача опорной станины — фиксация заготовки и возможность изменения направления распилов. Чаще всего для изготовления стола своими руками применяются деревянные комплектующие — листы ДСП, рейки и брус.

Пилорама является одной из разновидностей циркулярных пил. Разница заключается в нижнем расположении диска. В этом случае стол выполняет функции станины. В нем располагается силовой агрегат, присутствует блок крепления диска, а также система управления.

Во время проектирования необходимо учитывать следующие моменты:

• мощность электродвигателя. Для работы по дому достаточно выбрать модель с удельной мощностью до 800 Вт;
• глубина пропила. Зависит от геометрических параметров диска;
• частота вращения. Для формирования ровного цвета эта характеристика должна быть не менее 1600 об/мин;
• месторасположение блока управления. Он должен быть максимально удален от диска.

Габариты самодельной конструкции зависят от размеров обрабатываемых деталей. Для изготовления ручной пилорамы в качестве столешницы рекомендуется использовать металлический лист. Дополнительно в его основании монтируются ребра жесткости.

При выборе заводской модели пилы для комплектации стола, сделанного своими руками, следует предусмотреть возможность крепления в нижней части столешницы. Для этого потребуется сделать дополнительный переходной монтажный блок.

Изготовление циркулярной пилы своими руками

Составление схемы изготовления зависит от фактического наличия расходных материалов. Больше всего внимания необходимо уделить конструкции стола. Помимо функциональности он должен обладать устойчивостью, выдерживать максимальное давление без изменения своего положения.

Сначала необходимо сделать столешницу своими руками. Для этого на листовом материале выполняют разметку. Лучше всего взять инструмент и по его габаритам наметить места вырезов. С помощью фрезера делают углубление для монтажа инструмента. Затем необходимо установить дополнительные компоненты:

• упор для заготовок. Это деревянная рейка, которая крепится на столешнице. Ее положение можно изменять относительно диска;
• пазы для упора. Они фрезеруются на поверхности столешницы;
• измерительная линейка. Она устанавливается у передней кромки диска. Необходима для формирования заготовок определенной ширины и длины;
• струбцины. Являются дополнительным компонентом. С их помощью деталь жестко фиксируется на столе для обработки ее поверхности ручным инструментом.

После этого согласно фактическим размерам столешницы необходимо сделать опорные ножки. Для этого можно использовать деревянные брусья 40*40 мм или стальные уголки. Для улучшения устойчивости между ножками крепятся ребра жесткости. Блок управления пилой должен располагаться у рабочего места. Обязательно устанавливается УЗО и предохранители на случай превышения максимальной загрузки электродвигателя.

Проверку работоспособности конструкции сделанной своими руками необходимо осуществлять с постепенным увеличением нагрузки. Сначала обрабатывают заготовки небольших размеров, а затем большие детали.

Дисковая электрическая пила или, как ее еще называют – циркулярная пила, является незаменимым инструментом для тех, кто занимается или планирует заниматься работами по деревообработке. В настоящее время на рынке представлен широкий ассортимент моделей пил под разный диаметр круга, с разной частотой вращения вала и мощностью электродвигателя. Одним из главных достоинств ручной дисковой электропилы является ее мобильность. При необходимости ее можно перевезти в любое место проведения работ, что очень важно при предоставлении профессиональных услуг по ремонту. Однако, в случае большого объема обрабатываемого материала, мобильность ручной пилы превращается в ее главный недостаток. Производить много операций, держа в руках не совсем легкий и работающий инструмент – удовольствие не из приятных.

Для больших объемов реза целесообразней установить дисковую пилу на стол. Благодаря этому она будет неподвижна, а мастеру будет гораздо удобней работать двумя руками. На ровной поверхности стола можно более точно произвести распил доски, листа фанеры, при этом не используя дополнительные усилия. Стол для циркулярной пилы можно сделать своими руками. Минимум затрат времени и подставка для пилы будет готова. Достоинством конструкции стола является то, что пилу при необходимости можно легко снять и применить как ручную. О том, как сделать стол своими руками для циркулярной пилы – далее в статье.

Варианты конструкции стола для циркулярной пилы

При кажущейся сложности, изготовить стол для циркулярки своими руками, не составит особого труда. В промышленных условиях верстаки для циркулярных пил изготавливают из металла. Такие столы довольно крепкие и могут выдержать заготовку любого размера. Однако, для изготовления такого стола требуются навыки сварочных работ и наличие соответствующего оборудования. Именно поэтому чаще всего в домашних условиях такие изделия делают из дерева. Размер стола для циркулярки зависят от целей его использования и габаритов помещения, в котором она будет использования. Для того чтобы без проблем распустить лист фанеры, стол должен быть большого размера, если же таких работ не планируется можно обойтись мини-столиком.

Некоторые мастера изготавливают не каркасный стол из дерева своими руками, а небольшой ящик, внутри которого помещается ручная электрическая пила. Преимуществом такого варианта является то, что все движущие и электрические части в ней спрятаны. Из недостатков можно отметить не слишком высокую надежность изделия.

Наиболее популярным столом для ручной циркулярной пилы является деревянный верстак. К его преимуществам можно отнести следующее:

• Простота конструкции. Стол своими руками полностью можно собрать самостоятельно за один день при минимальных затратах времени.
• Дешевизна материалов. Отрезки бруса, досок и кусок фанеры можно найти в любом хозяйстве, а если нет – недорого купить в любом магазине стройматериалов.
• Удобство в использовании. В отличие от стальных сварных конструкций, деревянный стол может быть разобран и оставлен на хранении. Для распила большого количества однотипных деталей, а также реза под заданным углом на поверхности стола устанавливают направляющие.

Изготовление стола для циркулярной пилы своими руками

Первоначальным этапом изготовления станет составление схемы стола своими руками. Естественно, делать его в деталях на ватмане со всеми требованиями ГОСТов не нужно, но схематический рисунок поможет определить количество материала, требуемого для работы, и оценить эксплуатационные характеристики будущего изделия.

После того как готовы чертежи стола своими руками, можно начать подготовку материала. Для изготовления простого стола для циркуляционной пилы понадобится:

• Лист фанеры для изготовления столешницы. Для этих целей наилучшим вариантом станет ламинированная фанера. По ее шлифованной поверхности заготовка будет лучше скользить. Да и срок службы ламинированной фанеры гораздо дольше, чем у обычной, правда, и стоит она дороже. При использовании обычного материала необходимо будет вскрыть его несколькими слоями лака. Толщина материала должна быть не менее 20 мм.
• Доска струганная, толщиной 50 мм и шириной 100 мм для изготовления ребер жесткости.
• Брус 50Х50 мм для изготовления ножек стола.
• Крепежные изделия: болты, гайки, шайбы, саморезы, шканты.
• Электроинструмент: дрель, шуруповерт, фрезер, электрическая циркулярная пила, электролобзик.
• Материалы: столярный клей, лак.
• Струбцины, линейка, угольник, карандаш.

Порядок работ:

1. Первым этапом работ станет подготовка столешницы. Из листа фанеры выпиливается заготовка необходимых размеров. Ее размеры зависят от обрабатываемой заготовки и площади помещения, где в основном будут проводиться работы. Естественно, чем больше площадь поверхности стола, тем удобней на нем работать, однако, слишком громоздкий стол может стать помехой в работе.
2. После разметки листа фанеры столешница вырезается при помощи электролобзика. Края готовой столешницы обрабатываются фрезером (снимаются фаски).
3. Теперь можно делать разметку под установку пилы. Одним из параметров работы циркулярной ручной пилы является высота реза. Как правило, она составляет 50-70 мм. Именно такую заготовку она может распилить за один проход. Однако, данная высота указывается с учетом расстояния от подошвы инструмента. При креплении ее к столу, высота реза уменьшится на толщину столешницы, а это в свою очередь минус 20 мм. Такой факт серьезно снизит производительность инструмента. Чтобы этого не произошло, с обратной стороны столешницы в границах крепления пилы делают выемку толщиной 10 мм, формируя посадочное место. Нанести его границы на фанеру можно просто приложив подошву к поверхности и обведя ее карандашом. Правда, для этого придется снять диск.
4. После того как границы очерчены, можно сделать выборку фрезером. Закончив процесс, можно приложить пилу к посадочному месту и проверить правильность посадки. Если есть какие-либо отклонения, место посадки необходимо доработать. Далее по отверстиям в подошве необходимо наметить места для отверстий под установку крепежных болтов.
5. Затем в месте прохода диска пилы делается сквозной паз, а при помощи дрели – сквозные отверстия под установку болтов. С обратной стороны отверстия рассверливаются под диаметр головки крепежных болтов, чтобы последняя зашла «в потай». После установи болтов, отверстия можно будет залить клеем, зашпаклевать и зашкурить. В таком случае при необходимости пилу можно будет просто снять или поставить на место.
6. После того, как работа со столешницей закончена, можно начинать установку ребер жесткости. Для доски соединяются по периметру и крепятся при помощи саморезов по дереву. Внутренние углы конструкции можно усилить мебельным уголком. Перед сборкой основания стола все доски необходимо обработать при помощи рубанка, чтобы добиться идеально ровного торца. В противном случае столешница будет установлена с перекосом.
7. Крепится столешница к раме при помощи клея и шкантов. Отверстия под шканты сверлятся как в раме, так и в столешнице. Перед установкой крепежа в отверстие заливается немного клея. Также клей наносится на торцы рамы в местах соединения со столешницей. После установки последней, она прижимается к раме при помощи струбцин и оставляется до полного высыхания клея. Пока он не полностью высох, необходимо аккуратно убрать его излишки.
8. Пока клей сохнет, можно приступить к изготовлению ножек. Для этого вырезают 4 одинаковых бруса, которые при помощи болтов крепятся к раме стола. Для того чтобы при затяжке болтов не повредить дерево, под их головки и прижимные гайки устанавливаются шайбы. На установку каждой ножки уйдет 2 комплекта крепежа.

После окончания сборки стола можно устанавливать циркулярную пилу.

Монтаж направляющей планки на стол на скорую руку

Для того чтобы удобней было нарезать детали одинаковых размеров, на поверхность столешницы устанавливается подвижная направляющая планка. Ее можно устанавливать и закреплять на определенном расстоянии от диска циркулярной пилы, тем самым регулируя ширину реза. В качестве планки может выступать простой алюминиевый уголок.

Для того чтобы планка могла спокойно ходить по поверхности стола, на столешнице фрезеруют два параллельных паза. Для этого используется специальная фреза. Паз выбирают таким образом, чтобы в него входила головка болта, и последний спокойно ходил в нем. В это же время болт не должен выпадать из паза. В направляющей планке сверлятся отверстия под болты, которыми она будет прижиматься к поверхности. Теперь чтобы передвинуть ее, можно попустить гайку на болте, и закрепить, затянув ее.

Электрооборудование циркулярки

Еще одной задачей, которую необходимо решить, станет электрификация циркулярки. Дело в том, что, как и у любого ручного инструмента, кнопка включения пилы находится на ее корпусе. При установке ее внизу поверхности стола, кнопка окажется вне зоны досягаемости. Решить эту проблему можно двумя путями: быстрым и правильным. В первом случае кнопка просто зажимается пластиковым хомутом, а выключение проводится методом вытягивания штепселя из розетки. Это не совсем удобно, так как исключается быстрое выключение инструмента в аварийной ситуации.

Правильным путем является установка на корпусе кнопки включения-выключения, а также штепсельной розетки. Напряжение на розетку подается только при включенной кнопке. При снятии циркулярки ее штепсель просто нужно будет вынуть из розетки на корпусе стола. При проведении работ по электрификации стола необходимо качественно заизолировать все элементы цепи, чтобы при работе не ударило током.

Стол для циркулярной пилы своими руками: фото

Стол своими руками: видео

Самодельная циркулярная пила является своеобразным подручным инструментом, способным справиться с рядом строительных задач в бытовых условиях. В принципе, самому сделать циркулярку не составит труда даже в том случае, если вы не владеете какими-то специальными навыками, главное – иметь хоть небольшое представление о работе с металлом . Необходимый материал обычно удается отыскать в гараже или домашней мастерской, и здесь подойдет стальной уголок, профильная труба прямоугольного сечения и движок. Собранную циркулярку можно поставить на имеющийся верстак или же, за неимением такового, придется сооружать стол для циркулярной пилы своими руками. Что касается мотора, то вы можете использовать агрегат от старой стиралки или мотоблока, но обо всем по порядку.

Ручное устройство из угловой шлифмашинки

Если в хозяйстве имеется «болгарка», то лучшего приспособления для ручной дисковой пилы не найти. Не знаете, как сделать мини циркулярную пилу дома из столь популярного инструмента? Не отчаивайтесь, ведь ее изготовление подразумевает лишь обеспечение скользящего упора и осевой рукоятки к уже имеющемуся агрегату. Скользящий упор включает в свою конструкцию два отрезка металлического уголка небольшого сечения, расположенных с двух сторон пильного диска. При помощи болтов и гаек уголки соединяются с передней и задней стороны поперечной связкой, а технологический зазор между боковинами упорной конструкции и рабочим элементом будет обеспечен шайбами.

На болгарку необходимо надеть металлический ленточный хомут так, чтобы его винтовая стяжка была расположена снизу, а уже к ней фиксируется полоска оцинкованного металла с отверстием под скользящий упор, сложенная вдвое. В принципе, специальный хомут со стойкой может делаться как единое целое, но в таком случае толщина металлической полоски в идеале будет не менее полутора миллиметров. Далее в корпусе редуктора будущей циркулярки придется делать пару отверстий для болтов, для чего он разбирается, и определяются точки сверления. Через проделанные отверстия прикрепляется осевая рукоятка для циркулярной пилы, собранной из болгарки, так как имеющаяся ручка не позволит осуществить качественный пропил, даже если мастер обладает недюжинной физической силой.

Осевая рукоятка, которой будет снабжаться циркулярка из болгарки, изготавливается из металлического прута или трубки. Конструкция по форме может представлять собой поперечную скобу либо своеобразный рог. Концы металлической детали, которыми рукоятка крепится к редуктору, снабжаются отверстиями под крепежи. Здесь есть один важный момент: концы нельзя расклепывать, чтобы исключить прогиб рукоятки в процессе работы циркулярки, собранной своими руками . Также необходимо изготавливать регулировочную штангу из отрезка металлического прута (4 – 6 мм), для чего один конец загибаем в петлю, немного расклепываем и формируем отверстие под передний болт упора. Равномерность зазора, как обычно, регулируем шайбами.

На другом конце штанги нарезается резьба, благодаря которой она соединится с рукояткой. Предварительно на резьбу накручивается одна гайка, а после сборки конструкции – вторая. Подтягивая и опуская гайки данного приспособления для самодельной ручной циркулярной пилы, регулируется глубина реза. Вот так в домашних условиях можно переделать болгарку в полноценный дисковый инструмент, предназначенный для резки различных материалов. К слову, переделывая циркулярку из дрели, можно добиться аналогичного результата.

Миниатюрный циркулярный станок настольного типа

Подвижность элемента достигается путем распиливания горизонтального сегмента на две равномерные части, которые после монтажа скрепляются хомутами . К вертикальной части станины на хомут фиксируется дисковая пила. Стол из ручной циркулярной пилы в сборе может функционировать в качестве отрезного станка, если на болгарку установить штатный режущий диск. Стоит отметить, что сквозной пропил здесь не превысит 80 мм, и для обработки более крупных пиломатериалов потребуется самодельный циркулярный станок посерьезнее, о котором и пойдет речь далее.

Стационарный станок

Циркулярный станок , максимально приближенный к заводским моделям, требует грамотного подхода к сборке, поэтому перед тем как сделать циркулярную пилу стационарного типа, необходимо продумать все до мелочей. В принципе, настольная мини циркулярная пила от стационарной отличается высотой станины, что напрямую зависит от характера выполняемых работ и габаритов заготовок, которые будет обрабатывать устройство. Разовая работа может осуществляться на компактной настольной пиле, при этом циркулярку из ручной дисковой пилы можно без проблем спрятать в сарае или кладовке, а столяру, постоянно проводящему манипуляции с пиломатериалом, понадобится стационарная самодельная циркулярка. Ниже размещена схема, на которой подробно расписаны все элементы и приспособления для циркулярной пилы такого типа.

Как видно из рисунка, самодельные циркулярки данного типа имеют понятную конструкцию, а чертежи, подобные представленному выше, существенно облегчают процесс их сборки. Перед тем как сделать циркулярку, а также смонтировать циркулярный стол своими руками, рассмотрим каждую деталь агрегата отдельно, чтобы знать все тонкости его работы и монтажа.

Стол для циркулярки

Стол для ручной циркулярной пилы с прорезью по центру иногда переделывают из обычного кухонного или же собирают из брусьев либо металлических профилей. Стол для дисковой пилы специалисты настоятельно рекомендуют покрывать листом оцинкованного металла, так как без покрытия основе грозит истирание по центру от постоянного трения пиломатериала, что в свою очередь негативно повлияет на качество пропила, да и глубина реза будет неравномерной. Поперечные связи, укрепляющие распиловочный стол, лучше изготавливать из стального уголка 60 – 80 мм с горизонтальным сегментом наружу для того, чтобы упростить монтаж бокового ограничителя. Самодельный стол, на который будет установлена циркулярка из дисковой пилы, должен быть прочным и устойчивым, а также его необходимо надежно фиксировать в неподвижном положении.

Пильный диск

Зубчатый диск должен возвышаться над поверхностью стола циркулярки максимум на треть от своего диаметра, в противном случае он не будет пилить дерево как следует, да и сам процесс станет опасным. Если нужно разрезать брус диаметром, к примеру, 100 мм, аналогичный параметр резака не должен превышать 350 мм, однако и движок здесь потребуется с мощностью от 1 кВт. Для заготовок диаметром свыше 150 мм мини циркулярка, сделанная вручную, вряд ли подойдет. На некоторых заводских циркулярных станках предусмотрен расклинивающий нож, который установлен позади диска на расстоянии 2 – 3 мм от зубьев пилы. Он исключает заклинивающий момент из-за смыкания частей распиленной заготовки, поэтому может быть весьма полезен и в случае, когда собирается самодельная циркулярка.

Боковой упор с возможностью регулировки

Поставить качественный упор удается из стального уголка сечением около 80 мм, который на 3 – 4 см длиннее конструкции стола. Плоские стороны уголка загибаются вниз так, чтобы их ширина была на полтора см больше толщины стола. После монтажа упор фиксируется на самодельный стол циркулярки в заданном положении при помощи болтов. Регулировку данного элемента проводят согласно шаблону, помещенному между ним и резаком.

Вал

Вал, устанавливаемый на циркулярку, является наиболее ответственным узлом, поэтому его вытачиванием и тестированием в сборе с диском должен заниматься исключительно специалист на специальном оборудовании. Изделие из трубы с небрежно зафиксированным кругом исключается сразу, ведь малейшие погрешности в работе данного элемента обернутся крупными неприятностями вроде поломки оборудования, порчи заготовки и получения травмы оператором. Оптимальным решением будет приобретение готового вала с посадочным местом для резака . Лучше отдавать предпочтение шариковым самоустанавливающимся подшипникам, имеющим криволинейную форму внутренней поверхности, иначе сделанный собственноручно узел быстро разрушится и вал, установленный на самодельную циркулярку,придет в негодность.

Передача

В нашем случае идеальным вариантом будет клиноременная передача, а вот от шестеренчатого жесткого механизма лучше отказаться, так как такая самоделка не гарантирует безопасности. Если в пиломатериале вдруг попадется гвоздь, ротор двигателя спровоцирует разрушение диска, что может привести к травматизму. Если внутренний диаметр шкивов ременной передачи небольшой, то будет обеспечено проскальзывание, а натянутый ремень послужит своеобразным демпфером. Передаточное число обычно выбирают исходя из оборотов двигателя, обязательно учитывая разрешимое количество оборотов диска. Чем меньше диаметр пильного круга, тем большей может быть частота его вращения, и тем чище будет пилить переделанный агрегат.

Мотор

Среди самодельных устройств наибольшей популярностью пользуется циркулярка, собранная из двигателя от стиральной машины.Этот выбор объясняется тем, что схема ее работы наилучшим образом подходитдля подобных целей. В отличие от коллекторных агрегатов, которыми обычно снабжается электроинструмент, двигатель от стиральной машины работает на менее высоких оборотах, а это значит, что он показывает более длительную работу, обладает повышенным КПД и не так подвержен разного рода засорениям. Также можно использовать трехфазный двигатель, но тогда потребуются дополнительные расходы на приобретение пускового и рабочего конденсатора, поэтому экономичнее обходиться устройством от стиральной машинки. Вот, в общем-то, и все премудрости. На видео вы можете увидеть, как работает самодельная циркулярка, и оценить ее возможности на практике.

Круглый стол 60 дюймов в стиле французского фермерского дома

Круглый стол на 60 дюймов — сборка в стиле французского фермерского дома включает обзоры инструментов, спонсируемые The Home Depot. Мне выплатили компенсацию за мое время и предоставили товар. Все идеи и мнения принадлежат мне. Этот пост содержит несколько партнерских ссылок для вашего удобства. Щелкните здесь, чтобы прочитать мою политику раскрытия полной информации.

Если вы следите за мной в Instagram, возможно, вы слышали мои истории об этом обеденном столе, я сжигал полуночное масло, пытаясь закончить его вовремя к Рождеству.Мои братья и сестры меняются, кому мы дарим подарки каждый год. Моя сестра была чуть моложе меня, и она отчаянно нуждалась в обеденном столе. Ей очень нравится 48-дюймовый круглый стол на пьедестале, который я построил 2 года назад, однако это семья из 7 человек, так что этот стол для них слишком мал. Она измерила обеденное пространство в своем доме, и мы решили, что круглый стол 60 дюймов подойдет лучше всего для ее нужд. Я пошел дальше и изменил размер основания для круглого стола 60 дюймов. Этот стол вдохновлен этим великолепным столом Restoration Hardware, но внешний вид был изменен для легкодоступной древесины.

Кстати, просто не обращайте внимания на колеса, я поставил его на колеса, чтобы таскать его, и подумал, что ей тоже будет легче двигаться. После этого колеса оторвутся :-).

Уроки, извлеченные из предыдущей таблицы

Построив похожую таблицу несколько лет назад, я смог реализовать несколько «хотелось бы», чтобы сборка шла гладко и быстрее.

• Во-первых, у меня осталась куча стоек 4 × 4 и 4 × 6, оставшихся после того, как я исправил наклон моей деки.Я использовал эти 4 × 4 и 4 × 6 с соединениями внахлестку вместо того, чтобы складывать 2 × 4 и 2 × 6, как я делал на 48-дюймовом столе, это значительно ускорило сборку и устранило необходимость в шпатлевке.
• Сначала строгание досок делает верхнюю поверхность более гладкой и улучшает сцепление основания, поскольку некоторые пиломатериалы имеют небольшую кривую. Кроме того, мой ленточный шлифовальный станок застрял в пыли, поэтому строгание в данном случае было реальной необходимостью.

В этой сборке я также проверяю несколько инструментов в рамках перспективной программы #THD с Home Depot.Я поделюсь своими мыслями об этих инструментах, отмеченных *.

Как построить 60-дюймовый круглый стол с подставкой в ​​стиле французского фермерского дома

Материалы (ссылки включены для удобства)

Используемые инструменты

Список вырезов

• 3 — 1 1/2 ″ x 9 1/4 ″ x 60 ″ (2 × 10)
• 2 — 1 1/2 ″ x 9 1/4 ″ x 59 1/2 ″ (2 × 10)
• 2 — 1 1/2 ″ x 9 1/4 ″ x 44 ″ (2 × 10)
• 4 — 1 1/2 ″ x 9 1/4 ″ x приблизительно 14 3/4 ″ (2 × 10) — не сокращайте их до более поздней сборки
• 4–3 1/2 ″ x 5 1/2 ″ x 36 ″ (4 × 6)
• 4 — 3 1/2 ″ x 3 1/2 ″ x 30 ″ (4 × 4)
• 1–3 1/2 ″ x 3 1/2 ″ x приблизительно 14 3/4 ″ (4 × 4) — не сокращайте это до более поздней сборки
• 3 — 3/4 ″ x 3 1/2 ″ x ширина вашего 4 × 6, примерно 5 1/2 ″.Отрежьте под углом 30 градусов с одной из сторон размером 5 1/2 дюйма. (1 × 4)

Схема разреза

Создание 60-дюймовой круглой столешницы

Отрежьте отрезы размером 60, 59 1/2 и 44 дюйма из 2 × 10. Перед сборкой столешницы я отправил эти доски через строгальный станок, чтобы сделать их плоскими.

Соединение стола

Чтобы добиться бесшовного вида с деревом на столешнице, я люблю вырезать закругленные края у плиток 2 × 10. Обычно ширина доски 2 × 10 составляет 9 1/4 дюйма, поэтому, если я отрежу по 1/4 дюйма с каждой стороны, я получу доску шириной 8 3/4 дюйма.После того, как доски были обрезаны до 8 3/4 дюйма, я просверлил в досках отверстия для материала 1 1/2 дюйма. См. Рисунок ниже, он даст вам приблизительное место, где я разместил свои карманные отверстия. Одна важная вещь заключается в том, что вы не хотите, чтобы отверстие в кармане располагалось слишком близко к краю и не ударяло по нему маршрутизатором. Посмотрите размеры отверстий краевых карманов, чтобы избежать такой участи.

Поскольку я действительно очень хотел избежать частого шлифования, я решил также положить печенье в стыки, чтобы помочь с выравниванием.Это совершенно излишне и необязательно, это просто помогло мне обойтись. Иногда у меня возникают проблемы с тем, что мои винты Kreg сдвигают одну из плат вверх. Я надеялся избежать этого и дальнейшего шлифования, склеивая верх вместе с печеньем перед завинчиванием шурупов.

Я разрезал печенье по доскам, добавил много столярного клея и скрепил столешницу вместе. Чтобы сделать это более управляемым, я фактически склеил стол на две половины, а затем соединил половинки вместе. После высыхания столярного клея я добавил отверстия для карманов размером 2 1/2 дюйма.

Делаем столешницу кругом

Чтобы сделать столешницу круглой, я использовал фрезер и прямую коронку. Я проходил около 1/4 дюйма вниз с каждым проходом, чтобы не увязнуть в двигателе маршрутизатора. Если у вас нет приспособления для создания кругов, вам нужно сделать его очень быстро. Вам понадобится кусок фанеры или дерева размером примерно 8 x 40 дюймов. Рядом с концом обрезков фанеры нарисуйте на фанере форму основания фрезера и вырежьте его лобзиком. Поместите основание фрезы в только что вырезанное отверстие, отмерьте 30 дюймов от внутреннего края прямого сверла и просверлите небольшое отверстие, чтобы винт мог свободно вращаться.Убедитесь, что столешница находится нижней стороной вверх, найдите центр столешницы и вставьте винт через отверстие фрезерного зажима в центральную отметку на столешнице. Поместите маршрутизатор в отверстие в основании, и вы готовы к поездке в город.

Мы идем по кругу, после примерно 6 проходов, опуская биту на 1/4 дюйма за раз, у меня получился красивый круг диаметром 60 дюймов.

Создание основания стола

Ноги

Чтобы сделать основу, я использовал перекрестные полунахлесты для каждого слоя ног.Есть несколько способов вырезать половину круга. Я использовал торцовочную пилу и осциллирующий инструмент Dremel, чтобы сделать это быстро.

Сначала я установил ограничитель глубины торцовочной пилы ровно на половину толщины досок (примерно 1 5/8 ″ — 1 3/4 ″ в зависимости от того, строгали ли вы доски). Затем я измерил ширину сопрягаемой доски, которая должна быть около 5 1/2 дюймов для 4 × 6 и 3 1/2 дюйма для 4 × 4. Я нашел центр доски и провел линию 2 3/4 дюйма по обе стороны от центральной линии (или 1 3/4 дюйма для 4 × 4).

Затем я отрезал плавники торцовочной пилой. Одна вещь, которую я заметил, это то, что на обратной стороне пропила у него была круглая форма пильного полотна, поэтому я перевернул доску, снова отрезал ребра, чтобы она была плоской на всем протяжении креста.

После того, как плавники будут отрезаны, отломите их.

Очистите нижнюю часть соединения внахлест осциллирующим инструментом.

* Это вибрационный инструмент Dremel MightyMax 3,5 А. Я протестировал довольно много моделей mightymax с разной силой тока.3.5 достаточно мощности для DIY’er и домашних проектов. Он имеет простую вращающуюся ручку для блокировки / снятия аксессуаров для лезвий, никаких внешних инструментов не требуется, и это здорово! Мне понравился рычаг для замены аксессуаров на других моделях, но иногда это было неудобно, и вам хотелось, чтобы у вас была третья рука. Эта модель решает эту дилемму. Ослабьте верхнюю серую гайку и одной рукой нажмите на синюю «кнопку», а другой поместите аксессуар — это очень просто! Это также регулируемая скорость, поэтому вы можете изменять свою скорость колебания в зависимости от вашей задачи (варьируется от 10 до 21 000 колебаний в минуту.)

Осциллирующий инструмент позволил быстро и легко получить довольно ровную поверхность.

После того, как все половинки нахлеста будут обрезаны, соедините доски вместе и при необходимости подрежьте их.

Затем нанесите большое количество клея на места стыковки досок, соедините их вместе и дайте высохнуть на ровной поверхности.

Повторите эти действия, чтобы сделать 2 — 4 × 6 слоев ног и 2 — 4 × 4 слоев ног.

Добавить ноги

Возьмите 1 × 4 или кусок древесины. Измерьте ширину досок 4 × 6, она должна быть около 5 1/2 дюймов.Отрежьте 4 части 1 × 4 до ширины 4 × 6. Затем вдоль одной из сторон размером 5 1/2 дюйма отрежьте угол 30 градусов. Это чисто для стиля и не обязательно.

Когда ножка 4 × 6 высохнет, используйте гвозди или винты, чтобы прикрепить ножку к нижней части каждой ножки на одном из слоев 4 × 6.

Стойка для резки и кронштейны

Затем нам нужно измерить слои ножек, чтобы убедиться, что мы получили правильную высоту стола, поскольку доски различаются по толщине.

Сложите все слои ног и измерьте высоту.Возьмите 28 1/2 ″ — Измерьте высоту, и это будет длина стойки и кронштейнов. Мой был около 15 ″

Обрежьте центральную стойку 4 × 4 по «длине стойки». Также отрежьте 4 куска 2 × 10 до размера «Длина столба».

Для скобок вам потребуется скачать и распечатать -> шаблон скобок <- Убедитесь, что вы распечатали 100%. Шаблон не поместится на всю доску 2 × 10. Просто совместите левый край и центральную линию с доской. Затем нарисуйте узор на досках для кронштейнов. Мне нравится использовать фломастер, потому что его легко увидеть, пока я режу.

Затем вырежьте форму кронштейна. Вы можете использовать лобзик, спиральную пилу или ленточную пилу. Я вырезал большую часть материала лобзиком и немного выпил ленточной пилой. Я все еще работаю над своей пилой.

* Этот лобзик представляет собой новую модернизированную лобзиковую пилу Ryobi Brushless 18V. Корпус лобзика на самом деле скашивается в сторону или под углом, что ново. Он имеет 3 режима и регулируемую скорость для различных задач резки. Одно заметное отличие — бесщеточный двигатель, который дает вам больше времени работы, потому что он более эффективен, и, конечно же, он будет работать со всеми батареями Ryobi 18V !!!

Сборка основания

Теперь пришло время складывать базовые части вместе.На одном из слоев 4 × 4 просверлите пару отверстий в центральной области 3 1/2 ″ x 3 1/2 ″, чтобы прикрепить основание к стойке. Отверстия должны быть чуть больше головок винтов, которые вы используете, и глубиной около 1 1/2 дюйма. Также просверлите отверстия на каждой ножке (4, извините, на фото только 2 отверстия) примерно на 5 дюймов наружу и около 1 1/2 дюйма глубиной. Их нужно прикрепить к кронштейнам позже. * Чтобы просверлить отверстия в ногах, я использовал эти лопаты Сорвиголовы. Они отличаются от других лопаточных насадок, верхняя часть винта действительно цепляется за дерево и протягивает биту насквозь.

Используйте столярный клей и винты 3 ″, чтобы прикрепить слой ножек 4 × 4 к стойке, центрируя стойку на ножке.

Просверлите отверстие размером чуть больше головки винта, примерно 3/4 дюйма в центре кронштейна. Прикрепите кронштейны к каждой стороне стойки с помощью столярного клея и 3-х дюймовых шурупов. Также закрепите основание кронштейна в отверстии, предварительно просверленном в ножке.

Повторите тот же процесс для другого слоя ножек 4 × 4.Закрепите на стойке и кронштейнах столярным клеем и 3-дюймовыми винтами. (Обратите внимание, что для кронштейна изображены только 2 отверстия, но должно быть еще 2).

Затем возьмите слой ног 4 × 6 со ступнями. Просверлите пару отверстий в каждой ножке примерно на 2 1/2 дюйма и 10 дюймов наружу. Отверстия должны быть примерно 1 1/2 дюйма глубиной. Используйте столярный клей и винты 3 ″, чтобы прикрепить слой ножек 4 × 6 к слою ножек 4 × 4. Обязательно отцентрируйте слой 4 × 6 на слое 4 × 4.

Переверните основу и повторите для последнего слоя 4 × 6.

Я просверлил пару отверстий в каждой ножке верхнего слоя, чтобы прикрепить основание к столешнице. Эти отверстия должны быть чуть больше головки винта, , но не более чем на 1 1/2 дюйма!

Вы можете либо собрать стол сейчас, либо подождать, пока закончите. Когда будете готовы собрать стол и основание, убедитесь, что столешница находится по центру основания. Используйте 3-дюймовые винты, чтобы прикрепить основание к верхней части.

Обработка круглого стола 60 дюймов

Вот как я закончил эту таблицу.

Дайте столу хорошее шлифование. Если вы рисуете, я обычно останавливаюсь на зернистости 80 или 120. При окрашивании я обычно перехожу к более мелкой зернистости, начиная с 80, затем 120/150, 180/220 или около того. По возможности всегда шлифуйте в направлении волокон.

Столешница окрашена в Varathane Briarsmoke, на данный момент мой самый любимый цвет морилки. (Так как я опаздывал с этим проектом, у меня не было времени, чтобы верхний слой высох, поэтому я заставил ее сделать это позже 🙂) Я знаю, действительно здорово, не так ли! Вот подарок, но надо его доделать, ха-ха.

На основании я покрасил его в темно-коричневый цвет, я думаю, это был темный орех, и дал ему высохнуть в течение дня или около того.

Затем я нанесла немного вазелина по краям, где хотела, чтобы краска выглядела рыхлой.

Затем нанесите пару тонких слоев ультрачистой белой краски Behr на вазелин и дайте краске полностью высохнуть. Как только краска высохла, я использовал шлифовальную насадку на колеблющемся инструменте, чтобы растрепать краску. Углы шлифовальной тарелки с качающимся инструментом значительно упрощают устранение неполадок.

В завершение стола я добавил декоративную головку гвоздя диаметром 1 дюйм в центре каждого кронштейна, чтобы скрыть винт.

Моя сестра была в восторге от своего нового стола, и я был счастлив закончить его за час до семейной вечеринки в канун Рождества!

Спасибо за закрепление

«Я подтверждаю, что The Home Depot сотрудничает со мной для участия в программе Tool Review Program. В рамках программы я получаю компенсацию в виде продуктов и услуг с целью продвижения The Home Depot.Все высказанные мнения и переживания — мои собственные слова. Мой пост соответствует Кодексу этики W ord Of Mouth Marketing Association (WOMMA) и применимым руководящим принципам Федеральной торговой комиссии ».

Связанные

Создайте круглый столик ‹Build Basic

Этот простой стол легко собирается, но при этом он выглядит как современный приставной столик, сделанный на заказ. Изменение устаревшей кромки с выпуклым носиком и удаление металлической ножки с конических ножек превращают этот проект в высококлассный двойник.Хотите, чтобы ваши ноги промокли с легкой версией? Просто пропустите настройки на шагах 3-5 и 9.

Стоимость: 35 $

Время: 2 часа

Сложность: Легко. Просто прикрепите ножки к деревянной доске и настройте, как вам нравится.

(1) 23 ½ дюйма, круглая, диаметром 20 дюймов,

Ступеньки

1. Отметьте диаметр столешницы

Положите рамный квадрат (Lowes, 7 долларов) на нижнюю часть деревянного круга.Расположите угол квадрата на краю круга и отрегулируйте ножки квадрата так, чтобы они соприкасались с краем круга на равном расстоянии. Отметьте края круга на каждой ножке. Удалите квадрат и проведите линию между двумя точками. Это диаметр раунда. Технически центр этой линии является центром деревянного круга, но я предпочитаю повторить этот процесс и создать вторую пересекающуюся линию для большей точности.

2. Найдите центральную точку стола

Поместите квадрат обратно на круг и расположите угол примерно на четверть оборота от линии диаметра.Следуя инструкциям на последнем шаге, отметьте места, где ножки квадрата пересекаются с краем круга. Проведите линию между этими точками. Пересечение двух линий диаметра создает более точную центральную точку. Для тройной проверки каждая линия должна быть идеально разделена пополам (разрезана пополам) другой.

3. Создайте инструмент для рисования окружности

Если вы хотите отрезать кромку с выпуклым носиком на дереве, как это сделал я, вам нужно сначала нанести круговую линию реза.Для этого мы откажемся от компаса и создадим собственный инструмент для рисования кругов. Просверлите отверстие диаметром 1/8 дюйма в одном конце карандаша для краски по центру по ширине карандаша. Отмеряя от отверстия, отметьте желаемый радиус стола на малярном стержне. У меня был 10 дюймов, поэтому общий диаметр моего нового стола был бы 20 дюймов. Просверлите второе маленькое отверстие по центру карандаша для краски на радиусном расстоянии.

4. Отметьте линию разреза

Вставьте канцелярскую кнопку или гвоздь в небольшое отверстие на конце стержня для краски и поместите его в центр деревянного круга.Вставьте кончик карандаша во второе отверстие. Держа карандаш вертикально, вращайте палочку с краской, чтобы создать круговую отметку на деревянной поверхности.

5. Круглая резка по дереву

Используя лобзик, прорежьте от края деревянного скругления до линии, отмеченной на шаге 4. Сделайте второй пропил под углом к ​​той же точке, чтобы удалить клин и создать отправную точку. Теперь расположите лезвие по линии и вырежьте круг. Отшлифуйте обрезанный край гладко.

6. Установите деревянные регулировочные шайбы

Если вы хотите, чтобы ножки стояли под большим углом, как я, используйте две прокладки в качестве основы для каждой наклонной верхней пластины. Расположите регулировочные шайбы так, чтобы самые толстые края были ближе к центру деревянного скругления. Отрегулируйте размещение трех оснований так, чтобы их углы соприкасались и они не находились на одинаковом расстоянии от края деревянного скругления. (Щелкните рисунок ниже, чтобы увеличить.)

7. Установите опоры для ног

Сделайте отметку в 2 дюйма от самого толстого края каждой пары регулировочных шайб.Расположите наклонную верхнюю пластину по центру ширины каждой пары шайб. Отрегулируйте каждую пластину так, чтобы ее толстый край находился ближе всего к центру деревянного круга и попадал на отметку в 2 дюйма, которую вы создали в начале этого шага.

8. Присоедините регулировочные шайбы и ножные кронштейны

Просверлите мелкие направляющие отверстия в углах каждой верхней пластины и закрепите их винтами для дерева 3/4 дюйма. Если регулировочные шайбы и пластины продолжают смещаться, это может помочь сделать «регистрационные метки» на каждой стороне регулировочных шайб и пластин, чтобы вы могли быстро определить, не смещены ли они, и легко отрегулировать их.

9. Отрежьте ножки стола (необязательно)

С помощью ручной или торцовочной пилы отрежьте металлическую ножку с каждой ножки. Используйте наждачную бумагу, чтобы скруглить края надреза.

10. Присоедините ножки стола

Вкрутите резьбовой штифт на каждой ножке в верхнюю пластину.

БОЛЬШЕ ПЛАНОВ СТРОИТЕЛЬСТВА

DIY X Base Круглый обеденный стол

Круглый обеденный стол имеет свои преимущества, поэтому я решил построить круглый обеденный стол X base.Вы определенно можете поставить больше стульев вокруг круглого стола, и вам будет намного проще ориентироваться в комнате без острых углов.

Учебное пособие по созданию обеденного стола с X-образной базой и круглой столешницей. Модификация плана Аны Уайт путем изменения вершины на круг.

Я построил этот круглый обеденный стол с основанием x, используя чертежи Аны Уайт, изменил верхние опоры и создал дизайн круглой столешницы. Думал поделюсь доработками для желающих.Помещенный в центре нашей старинной гостиной в фермерском доме, мне нравится, как линии X-основы делают смелое заявление, определяя положение стола. И контраст между острыми углами X на основании и мягкой круглой круглой формой верха настолько хорош. Если смотреть сверху, узор X повторяется в дизайне столешницы. Мы в нашей гостиной, комнате, которая почти никогда не использовалась, поэтому я решил превратить ее в рабочее место со своим письменным столом в стиле рабочего места и этим дополнительным обеденным столом на случай переполнения во время праздников.Замечательно иметь другую поверхность для домашних заданий, проектов или разложить газету и выпить кофе.

За этим столом легко поместятся четыре взрослых, но вы, вероятно, без проблем поместите шесть человек.

Мне просто нравится массивная конструкция 2 × 6 в сочетании с поперечинами 2 × 4, которые так аккуратно разделяют стол. Это обычные пиломатериалы от Home Depot, ничего особенного.

Чтобы получить этот гладкий изогнутый край, я использовал здесь руководство Rogue Engineer. Джемисон покажет вам, как собрать приспособление для фрезерного станка и сделать несколько проходов, используя спиральную коронку.Я определенно не против поделиться своим новым рабочим пространством со своими детьми, если они работают продуктивно. Ниже приведены изменения, которые я внес в планы Аны. Обязательно прочитайте полностью перед тем, как начать. Используйте здесь планы Аны для строительства базы со следующими модификациями в BOLD :

Список вырезок:

• 2 — 1 × 4 @ 11 5/8 дюйма 15 3/4 дюйма
• 1 — 1 × 4 @ 26 7/8 ” 35 ″
• 2 — 1 × 4 @ 13 1/4 дюйма
• 1 — 1 × 4 @ 30 ”
• 1 — 4 × 4 @ 21 1/4 ”
• 8 — 4 × 4 @ 13 дюймов (измерение по самой длинной точке, оба конца обрезаны под углом 45 градусов, но не параллельны)
• 1–4 × 4 @ 36 дюймов (измерение самой длинной точки, оба конца обрезаны под углом 30 градусов, но не параллельны)
• 2 — 4 × 4 @ 16 1/4 дюйма (измерение самой длинной точки, один конец обрезан под углом 30 градусов)
• 4 — 1 × 4 @ 5 1/4 дюйма (один конец обрезан под углом 30 градусов, измерение самой длинной точки)
• 2 — 2 × 4 @ 14 1/4 дюйма 18 1/4 дюйма (срез на одном конце под углом 30 градусов, измерение по самой длинной точке)
• 1-2 × 4 @ 32 ” 40 ″ (оба конца обрезаны под углом 30 градусов, измерение самой длинной точки, концы НЕ параллельны)

TOP обрезан под

Шаг 1: Постройте основание, используя увеличенные размеры верхней опоры, как указано в списке вырезов выше.

Шаг 2: Постройте верх, используя крест 2 × 4 в качестве отправной точки, вырежьте 2×6 по размеру. Используйте карманные отверстия в обоих направлениях и на срезанных под углом концах. Будьте особенно осторожны с тем местом, где вы размещаете концевое отверстие кармана на последней доске (отмечено желтыми стрелками), постарайтесь вставить как минимум 7 дюймов, чтобы отверстие кармана не было видно после того, как вы прорежете круг.

Шаг 3. Сделайте приспособление для маршрутизатора, используя руководство Rogue Engineer здесь. Это займет несколько проходов, и маршрутизатор каждый раз будет увеличивать битовую глубину.Обязательно подумайте о толщине джиг-доски перед тем, как начать: я использовал для своего приспособления доску 3/4 дюйма, и я не смог получить биту достаточно глубоко, чтобы сделать последний проход на досках толщиной 1 1/2 дюйма. В итоге я перевернул стол и сделал разрез снизу.

Детальный снимок результатов сверла со спиральной подрезкой вверх. Так гладко!

Шаг 4: Для дополнительной поддержки на конце изогнутой части прикрепите доски 1 × 2 к нижней стороне.

Для отделки я окрасил стол смесью классического серого Minwax и темного ореха с последующим нанесением прозрачного воска.Установите основание на место и прикрепите столешницу снизу.

Вырезание и строительство круглого стола в стиле фермерского дома

Вырезка и строительство круглого стола в фермерском доме

Оригинальное сообщение: июнь 2016
У нас есть небольшая столовая, которая отделена от кухни и гостиной. Площадь намного меньше, чем у нашего прошлого дома, поэтому наш типичный прямоугольный стол в фермерском доме не собирался его резать. В тот момент, когда я вошел в этот дом, я понял, что нам нужно построить круглый стол.Тем не менее, мне все еще нравился дизайн фермерского дома, который мы обычно использовали. Поскольку я хотел включить это в свой круглый стол, я искал все планы в стиле фермерского дома. Без особого успеха я решил имитировать то, что я видел визуально в Интернете, и создать его самостоятельно.

Моим намерением был просто обеденный стол. Обеденные столы кажутся моей сильной стороной ‘, и в прошлом, если я специально не говорю Брайсу НЕ продавать его, мне обычно звонят, что мы продали наш обеденный стол на Craigslist, а затем меня не было за столом еще несколько недель, пока Я найду время построить еще одну.Да, мы живем на грани.

Что вам понадобится: Включите JavaScript для просмотра содержимого

Начинаем распил древесины

Я начал с того, что сделал все надрезы для основы. Основание укладывается слой за слоем, поэтому оно невероятно прочное. Это центрированное крестовое основание с V-образным декором. Я просмотрел свой список вырезок и сложил все, что было одного размера, вместе.Единственный способ реализовать свои проекты — это оставаться организованным. Постоянно подметаю и складываю.

Затем я начал Крег соединять детали, которые мне нужно было соединить вместе. Если вы планируете строить какую-либо мебель, вам понадобится Kreg Jig. Это была лучшая инвестиция в моей взрослой жизни. На рисунке ниже изображена скоба, которая проходит прямо под столешницей.

Ниже приведены подтяжки, которые я вырезал под углом 45 * для V-образной формы и перевернутой V-образной формы.Вот почему вам нужна торцовочная пила, а не обычная ручная пила. Признание: мне фактически пришлось разобрать весь стол после того, как я его закончил, и обрезать его, потому что они не были срезаны прямо, из-за чего столешница сидела криво. Я рекомендую дважды проверить свою работу, чтобы убедиться, что она прямоугольная, прежде чем вкручивать ее.

После того, как я вырезал все части для основы, я собрал их вместе, чтобы понять, насколько большой я действительно хотел вершину. Пришлось прикрутить угловые детали к основанию.В то время ни один из них не был привязан к регам.

Затем я перешел к круглому столу.

Я не знал точно, какого размера мне нужен круглый стол. Перед этим у меня не было стола, поэтому я начал все заново. После простого поиска в Google я решил сделать его нестандартного размера около 40 дюймов. Я хотел комфортно разместить 5 человек. Затем я измерил каждую доску и сделал по 4 части каждого размера для каждой секции.Мне пришлось крэг в нескольких местах, чтобы он был достаточно крепким. Все маленькие ныряния на картинке ниже — это места, где мне приходилось прикручивать.

Предполагая, что все идеально квадратно, ваши разрезы должны быть легкими, и вы можете упростить процесс резки, разрезая за раз небольшие внутренние части. Если вы новичок в DIY, вы можете измерить и отрезать, чтобы соответствовать каждому квадранту. Я измерил каждую секцию, чтобы она соответствовала, потому что я хотел, чтобы каждая секция подходила как перчатка.

Столешница круглого стола началась с поперечной балки, составленной из пары 2 на 4.Я сложил их вместе, измерил расстояние между каждым пазом и вырезал один за другим, как я упоминал выше. Когда я закончил, это выглядело как на картинке выше. Обратили внимание на все ныряние, в которых я работал? Я хотел убедиться, что стол был прочным.

Заметили дополнительную плату?

ВАМ НУЖНО.

На картинке выше вы увидите по одной дополнительной доске с каждой стороны. Это выглядит неуместно, но это было абсолютно необходимо. Если вы присмотритесь, вы увидите, что для краев круга требовался дополнительный дюйм или около того, в зависимости от размера, который я хотел.Вы должны увидеть контур круга, который я набросал.

Следующим был финал круглого стола. Я немного нервничала перед первым использованием роутера, поэтому попросила мужа сделать это. Для создания направляющей мы использовали запасной кусок фанеры.

С тех пор мы приобрели бывшую в употреблении ленточную пилу на Craigslist. Они немного дороги, но СТОИТ своих затрат, если вы заядлый строитель. Ниже вы найдете видеоурок, как вырезать круглую столешницу ленточной пилой.

Как вырезать столешницу для круглого стола

На мою любимую часть!

Как только столешница была разрезана, я смог заняться любимым делом! Песок!! нет. Ненавижу шлифование пламенной страстью. Моя любимая деталь окрашивается, когда вы видите, как ваша деталь оживает! * Вздох * Но я наконец начал понимать, насколько это важно. Для начала я отшлифовал шлифовальной машиной с наждачной бумагой зернистостью 120. Как только у меня было грубое покрытие на всем, я вернулся с наждачной бумагой с зернистостью 220.

УРА ПЯТЬ! Minwax — мой идеальный помощник.

Ниже видно, что я вытираю его тряпкой. Мне очень нравится это пятно, когда оно немного светлее, поэтому я вытираю его, а не раскрашиваю. Я использую краситель Early American, и вы можете получить его в Home Depot. Я использовал четверть литровой банки, но я использую это пятно на всем, так что у меня никогда не бывает слишком много!

После того, как я собрал его, я покрасил быстрым слоем полиуретана, чтобы придать ему некоторую защиту и блеск.На этом столе я использовал полиуретан на масляной основе от Minwax. Масляная основа придает блеск, имеет более сильный запах и требует времени для высыхания. С тех пор я влюбился в полиуретан на водной основе. Он высыхает с более матовым покрытием и сохнет в миллион раз быстрее, чем материал на масляной основе.

После высыхания полиамида на масляной основе я дал ему пару дней для отверждения, а затем снова слегка отшлифовал наждачной бумагой с зернистостью 220 (только поверхность стола) с помощью орбитальной шлифовальной машины.

Конечным результатом остался очень доволен.

Переходим к следующему проекту: вырвали половину стены и сделали полы! Говоря о этажах, если вы хотите увидеть предыдущие фотографии на Мередит-Лейн, посмотрите их здесь! Это была наша первая покупка права выкупа, и для этого потребовался ремонт всего дома. Если вас интересует покупка права выкупа, вы можете узнать больше о процессе здесь!

DIY Круглый стол с высоким верхом

Этот пост содержит партнерские ссылки для вашего удобства (это означает, что если вы совершите покупку после нажатия на ссылку, я зарабатываю небольшую комиссию, но это не будет стоить вам ни копейки больше)!

Когда мы начали планировать нашу игровую комнату более года назад, нашей первоначальной идеей было построить встроенную угловую будку.Поскольку дизайн продолжал развиваться, и мы начали вносить изменения, мы решили, что угловая будка будет слишком громоздкой, поэтому нам нужно было придумать новое решение.

Мы нашли красивый столик в бистро от West Elm… а потом посмотрели на ценник. Мы никак не могли оправдать трату 580 долларов на стол, поэтому мы начали искать основания для столов, чтобы построить свои собственные.

ТОЛЬКО инструменты, необходимые для DIY

Хотите создать мебель и декор, достойные журналов? Дорожная карта по основным инструментам покажет вам, какие инструменты вам действительно нужны для выполнения 95% проектов по ремонту мебели и дома своими руками (это не так много, как вы думаете!).

ПОЛУЧИТЕ БЕСПЛАТНУЮ ДОРОЖНУЮ КАРТУ ЗДЕСЬ

Хорошо, приступим к работе!

Инструменты

• Сверло
• Kreg Jig
• Электрическая шлифовальная машина
• Лобзик
• Струна и карандаш (или обрезная доска и карандаш)

Как сделать таблицу высоты круглого стержня

Хотите, чтобы вы могли создавать мебель и предметы декора, достойные журнала, без мастерской, полной дорогих инструментов? Получите план основных инструментов и узнайте, какие инструменты необходимы для самостоятельной работы и с каких 3 инструментов вам следует начать.

Шаг 1. Распилите древесину

Разрежьте сосновую доску 1x10x12 на (4) трехфутовые доски. Обратите внимание, они не будут точно 3 фута, потому что пильное полотно срежет часть дерева, но это не обязательно.

Шаг 2. Выберите избранное

Выберите свои любимые стороны трехфутовых досок и расположите их по своему вкусу. Переверните доски и отметьте, где вы хотите сделать отверстия для карманов. Помните, что нельзя подходить слишком близко к краям, потому что некоторые доски будут обрезаны, когда мы сделаем круг.

шаг 3: собрать

Просверлите отверстия в карманах с помощью приспособления Kreg.

Склейте и скрепите доски по одной. Добавьте зажимы с обеих сторон, чтобы швы оставались как можно более ровными.

Шаг 4: сделайте свой компас

Вы можете обрезать запасную доску до нужного размера и прикрутить ее к столу достаточно свободно, чтобы она могла вращаться вокруг вашего куска дерева, или вы можете создать такую ​​с помощью веревки и карандаша. Прикрутите компас к середине стола и нарисуйте контур стола.Если вы используете веревку и карандаш, держите карандаш прямо вверх и вниз, когда проводите линию. Если держать карандаш под разными углами, размер стола изменится. В итоге наш стол имел размер 35 дюймов в поперечнике, поэтому длина нашей струны составляла 17,5 дюйма

.

Шаг 5: вырезать

Разрежьте стол на круг с помощью лобзика.

Шаг 6: сделайте опорные доски

Отрежьте две опорные доски из сосновой доски 1 × 2. Отрежьте их примерно до 25 дюймов, разрезая каждую сторону под углом 45 градусов.Этого должно хватить, чтобы охватить все 4 доски, но не до конца стола. Отшлифуйте края опорных досок, чтобы скруглить их.

Просверлите 4 направляющих отверстия на каждой из опорных досок, чтобы можно было зенковать винты.

Шаг 7: песок

Отшлифуйте стол зернистостью 60. Если вам нужны гладкие закругленные края, ударьте по краям под разными углами наждачной бумагой зернистостью 60, чтобы скруглить их. Затем продолжите шлифование наждачной бумагой зернистостью 120 и 220.

Шаг 8: Установите опоры

Отшлифуйте стол зернистостью 60. Если вам нужны гладкие закругленные края, ударьте по краям под разными углами наждачной бумагой зернистостью 60, чтобы скруглить их. Затем продолжите шлифование наждачной бумагой зернистостью 120 и 220.

Шаг 9: окраска и печать

Покрасьте столешницу. Если вам нравится выкройка в виде шахматной доски, вы можете увидеть, как именно мы сделали выкройку здесь.

Уплотните столешницу в соответствии с инструкциями на уретане.Мы выбрали глянцевый уретан Minwax Spar, потому что он очень водостойкий. Мы не хотели волноваться, если кто-нибудь пролил свой напиток на стол.

Шаг 10: прикрепите верх

Закрепите основание стола винтами.

Пришло время насладиться вашим столом! Для чего вы построили свой стол? Кухня? Игровая комната? Расскажите нам в комментариях ниже!

И, как всегда, нам очень хотелось бы увидеть ваши фотографии. Отправьте нам фотографию своего стола в Instagram и не стесняйтесь обращаться с любыми вопросами!

Сделайте любой круглый стол высокого класса с помощью этой простой рифленой основы DIY

Недавно мне захотелось немного изменить нашу столовую! У нас был квадратный бетонный стол, который был красивым, но, поскольку столовая такая маленькая и квадратная, я думаю, что комната выглядела слишком квадратной.Я думал, круглый стол немного уравновесит пространство.

У меня было видение круглого стола с рифленым деревянным основанием. Я зашел на Facebook Marketplace, потому что у кого есть 2k на обеденный стол, особенно прямо сейчас. Я ПРАВ?! Пришлось искать пару недель. Когда вы ищете что-то конкретное в приложениях для продажи, обычно требуется некоторое время, чтобы нужный товар появился.

СОВЕТ — используйте сохраненные поисковые запросы на Facebook Marketplace, используя ключевые слова, чтобы вы могли получать уведомления, когда появляются новые объявления, которые вы ищете!

ДО:

Сделал быстрый снимок, когда мы принесли его домой.Я так рада, что у меня есть фото до этого!

ПОСЛЕ:

Что вам понадобится:

Деревянные дюбели
Настольная пила
Пистолет для гвоздя и / или клей для дерева
Воздушный компрессор для пистолета-распылителя
(или купите комбо компрессор / пистолет)


                    Включите JavaScript для просмотра содержимого



Шагов:

1. Мы пошли в Home Depot за дюбелями. Это забавная часть, потому что вы можете выбрать, как вы хотите, чтобы ваша основа стола выглядела.На выбор предлагаются дюбели разных размеров. Мы использовали дюбели диаметром 1 1/2 дюйма. Я считаю, что они стоили 2-2,19 доллара за фут. В итоге мы потратили около 90 долларов на дрова для основания.
   (Мы купили стол за 10 долларов, так что после того, как потратили 90 долларов на дерево, это все равно была кража. Я купил стол с 4 стульями за 40 долларов, а в итоге продал стулья за 30 долларов)
2. Вам понадобится торцовочная пила, чтобы разрежьте дюбели до нужного размера, а затем пополам. Вы хотите разрезать их пополам, чтобы они лежали ровно.

• Обрежьте дюбели до длины основания стола
• Разрежьте дюбель пополам, чтобы он лежал ровно на основании стола
• Будьте осторожны, протягивая / протягивая конец дюбеля через

3. Здесь вы собираетесь прикрепить части к основанию стола. Мы использовали гвоздезабиватель и столярный клей. Вы МОЖЕТЕ использовать только столярный клей, но это займет больше времени, потому что детали не прилипнут сразу. Вам придется прикрепить детали к столу, чтобы дать им время высохнуть.

4.Теперь у вас есть возможность покрасить или окрасить основу! Не забудьте заполнить маленькие дырочки от гвоздей деревянной шпатлевкой. Я еще не закончил этот шаг, но полагаю, что просто воспользуюсь прозрачной герметизирующей морилкой, чтобы сохранить первоначальный цвет дерева. Я МОГУ испачкать его, но не крашу. Я уверен, что это будет круто смотреться на некоторых столах!

Надеюсь, вам понравился этот DIY! Вы даже можете использовать эту технику на боковом или крайнем столе! Вы, вероятно, даже можете создать свою собственную базу из чего-нибудь и найти столешницу на Facebook Marketplace.Играйте и получайте удовольствие! Пожалуйста, дайте мне знать, если у вас возникнут вопросы в комментариях! Отметьте меня в Instagram со всеми своими настольными поделками!

хх.
Кара

Как построить круглый стол | HowToSpecialist

Этот пошаговый проект своими руками — это как собрать круглый стол . Сконструировать круглый стол несложно, и он украсит ваш задний двор изысканным проектом.Даже если у вас средний опыт работы с деревом, вы можете выполнить эту работу самостоятельно, поскольку для этого проекта требуются базовые навыки работы с деревом. Не забудьте просмотреть остальные проекты по деревообработке, чтобы найти именно то, что вам нужно.

Круглый стол можно использовать как в помещении, так и в качестве стола для пикника, поэтому дизайн следует адаптировать под свои нужды. Вы всегда должны планировать все с самого начала и подбирать размер стола под свои нужды, при этом вы все еще можете использовать методы обработки дерева, описанные в этом проекте.Перед изготовлением круглой столешницы наметьте линии разреза на планках и используйте лобзик.

Есть несколько советов, которые следует учитывать, если вы хотите получить профессиональный результат. Поэтому делайте точные измерения и используйте профессиональный инструмент при выполнении разрезов или сверлении пилотных отверстий. Совместите компоненты с обоих концов и нанесите водостойкий клей на стыки, если вы хотите создать жесткую конструкцию. Скруглите открытые края наждачной бумагой или с помощью хорошего фрезера.

Сделано по плану

Строим круглый стол

Создание круглого стола

Материалы

• A — 1 кусок бруса 2 × 4 — 41 ″, 2 шт. — 18 3/4 ″, 4 шт. 1 × 4 — 3 1/2 ″ ОСНОВАНИЕ
• B — 4 куска пиломатериалов 4 × 4 — длина 24 ″ СТОЛБЫ
• C — 1 шт. Пиломатериалов 2 × 4 — 33 ″, 2 шт. — 21 ″ ОПОРЫ

• C — 4 шт. Пиломатериалов 1 × 4 длиной 19 ″, 2 шт. — длиной 24 ″ ОПОРЫ
• D — 9 кусков пиломатериалов 1 × 6 — длина 48 ″ TABLETOP

---

Инструменты

подсказок

• Для угловых пропилов используйте хорошую торцовочную пилу.
• Просверлите пилотные отверстия перед ввинчиванием винтов

Время

Связанные

Как построить круглый стол

Построение основания стола

Первый шаг проекта — создание основы круглого стола.Как вы можете заметить на изображении, вам нужно собрать компоненты, используя водостойкий клей и карманные винты. Просверлите пилотные отверстия, совместите их с обоих концов и вставьте винты. Убедитесь, что углы расположены под прямым углом, и поместите раму на небольшие куски пиломатериалов размером 1 × 2, чтобы защитить ее от повреждений от воды и влаги.

Крепление деревянных ножек

Следующим этапом проекта по деревообработке является прикрепление ножек 4х4 к основанию, как на чертежах.Перед сверлением пилотных отверстий и ввинчиванием оцинкованных шурупов выровняйте столбики спиртовым уровнем. Не забывайте, что вы должны отрегулировать размер ножек в соответствии с вашими потребностями.

Изготовление круглой столешницы

Создание круглой столешницы — возможно, один из самых сложных этапов проекта. так как вам нужно разметить точные навигационные линии. Положите рейки на ровную поверхность и отметьте центр квадрата. Установите планку длиной 24 дюйма в центр столешницы и отметьте кружок на противоположном конце.После этого используйте лобзик с острым лезвием, чтобы сделать работу профессионально.

Сборка столешницы

После разрезания планок, как на изображении, мы рекомендуем скрепить их водостойким клеем и плотно зажать несколькими струбцинами. Прикрепите к планкам несколько планок, как на картинке. В то время как желтые компоненты должны быть сделаны из пиломатериалов 2 × 4, зеленые компоненты должны быть сделаны из пиломатериалов 1 × 4.

Smart Tip: Поместите планки на столешницу и зафиксируйте их на месте с помощью водостойкого клея и оцинкованных винтов (винты 1 1/4 дюйма для планок 1 × 4 и 2 дюйма для планок 2 × 4).

Крепление ножек

После высыхания клея нужно прикрепить ножки к столешнице. Поместите основание стола поверх рамы, как показано на плане, просверлите пилотные отверстия и вставьте винты 3 1/2 ″ в раму. Убедитесь, что ножки ровные, используя спиртовой уровень, иначе конечный результат может не соответствовать вашим вкусам.

Как построить круглый стол

И последнее, но не менее важное: мы рекомендуем вам позаботиться о последних штрихах.Для получения профессионального результата заполните отверстия и зазоры шпатлевкой для древесины и дайте ей высохнуть в течение нескольких часов. Проверьте, есть ли выступающие винты, и при необходимости устраните эту проблему.

Smart Tip: Нанесите несколько слоев морилки или внешней краски на компоненты, чтобы защитить их от гниения и повреждения водой.
