Светодиодный столик своими руками — Как это сделано, как это работает, как это устроено — LiveJournal

Идея мне пришла в голову когда на забугорном сайте увидел большой деревянный стол с эффектом бесконечности, сделанный студентами для какого-то конкурса. Очень захотелось заиметь что-то подобное и себе. Начал искать, где такие можно купить. А когда нашел, посмотрел на цены и понял, что лучше я сделаю сам.

Для начала немного теории. Как же получается такой эффект бесконечности?

Для тех кто в курсе, смело листайте ниже.

Все дело в многократном отражении от двух зеркал, расположенных друг перед другом. Причем одно зеркало должно быть прозрачным со стороны наблюдателя.

Эффект зависит от разницы освещенности двух сторон. Т.е. чем светлее внутри столика и чем темнее у вас, тем лучше будет эффект. Вы могли много раз видеть подобное в фильмах или сериалах про полицейских, помните эти комнаты допроса?

Такой эффект достигается титановым покрытием обычного стекла.

С теорией закончили, приступаем к практике, а точнее к изготовлению.
За основу как было сказано выше я взял журнальный столик из Икеи серии LACK размером 550х550 мм.

Первым делом необходимо в столешнице вырезать центр, куда будет устанавливаться зеркало, светодиодная лента и прочее.

Можно было сделать это и лобзиком, но края получались рваными, поэтому решил все делать вручную. Отмерил по краям по 6 сантиметров, отчертил, вырезал.
Использовал вот такой инструмент:

Внутри оказался наполнитель в виде картона, который удерживал всю верхнюю плоскость. Его нужно полностью убрать, а низ зашкурить. По итогу должно получиться так:

Как видите, по углам располагаются деревянные кубики, они создают жесткость и именно в них вкручиваются ножки. Прокрасьте черной краской торцы внутренней рамки (линия распила), иначе, освещенная светодиодами она будет сильно заметна.

Для формирования стенок я использовал деревянные уголки 30х50 мм. Выбирайте такую высоту уголка, чтобы он почти полностью закрывал пространство от «пола» до «полтолка». Обязательно покрасьте их в черный цвет. Достаточно хотя бы с той стороны, с которой они будут смотреть внутрь стола. Обычная краска в баллончиках прекрасно подойдет. Вместо уголков можно использовать деревянный брус, выпиленный по размерам. Но я оперировал ровно тем, что нашел в строительном магазине, именно поэтому высота стенок не доходят но верха несколько миллиметров. Но как показала практика, это совершенно не влияло на конечный результат.

Затем, после того как уголки высохли, надо размерить «стенки» и нарезать 4 штуки. Заметьте, что деревянные кубики не всегда одинаковые, от столика к столику длинна уголков у меня плавала в среднем на 0,7 см. Надо внимательно замерять расстояние.

После того как «стенки» готовы, самое время их установить на свои места по бокам, приклеив к основанию любым универсальным клеем. Внимание! Установите только 3 уголка, одну сторону пока оставьте свободной.

Далее, по центру устанавливается обычное зеркало толщиной 4 мм, размером 425х425 мм, методом проб и ошибок я решил, что это самый оптимальный размер, по краям должно быть свободное место в 3-5 мм для удобства монтажа. Перед установкой зеркала прокрасьте черной краской места, где будет этот зазор. Зеркало приклеивается к основанию все тем же универсальным клеем. Достаточно нанести клей на несколько точек посередине, а когда прижмете, клей равномерно распределится по поверхности и надежно прихватит зеркало.

Вид сверху:

Теперь самое интересное — выбор и монтаж светодиодной ленты.
Я предпочитаю ленту RGB SMD 5050 для 12В. Причем я беру без водозащиты, т.е. со степенью защиты IP33, субъективно, светит ярче, нет лишнего поглощения и рассеивания света за счет силиконовой оболочки.

Обратите внимание на количество светодиодов на один метр ленты. Их бывает разное количество, от 30 до 120. Разумеется, чем больше светодиодов, тем больше потребление энергии, тем дороже выйдет блок питания. Но зато столик будет ярче. Смотрите, что вам больше нравится. Я выбрал золотую середину — 72 светодиода на метр.

Как выбрать блок питания?
Все зависит от типа ленты и количества светодиодов, которые вы хотите задействовать.
В нашем случае мы имеем 4 стенки по 430 мм, итого, длина ленты по периметру выходит 1,72м. Смотрим в ТТХ купленной ленты, в моем случае потребление одного метра составляет 17,3 Вт. Следовательно, потребление всего столика составит 29,756 Вт. Исходя из суммарной мощности выбираем блок питания. Важно, чтобы мощность блока была не ниже вашей рассчитанной, выше, сколько угодно, но учтите, что чем выше мощность блока, тем он больше и дороже. Выбор пал на 36Вт с входным напряжением 220В и выходным 12В, чтобы без проблем подключать к ближайшей квартирной розетке. Кстати, не всегда на упаковке пишут мощность блока. Но всегда присутствуют значения выходного напряжения и выходного тока. По этим двум числам можно посчитать мощность как P = IxU. Т.е. в моем случае 12В и 3А = 36 Вт.

Как выбрать контроллер?
Контроллеров бывает великое множество, с ИК управлением от пульта, кнопочные, сенсорные, через домашний WIFI. Но задайте себе вопрос, надо ли вам такие навороты? Это ж обычный столик а не квартирная иллюминация. Берите Простой контроллер с ИК управлением, и не забудьте, что контроллер мы будем монтировать внутрь столика, поэтому размер имеет значение. И кстати, если вы выбрали одноцветную ленту, то RGB контроллер вам не нужен, достаточно блока питания с выключателем (ну или без, вставил в розетку — включил, вынул — выключил).
Есть кстати и отличные бескорпусные контроллеры, которые очень малы, но они не имеют выносного ИК приемника.

Схема подключения RGB ленты приведена ниже:

Для монтажа контроллера я первым делом избавился от пластикового корпуса, дабы он без проблем входил внутрь столика, оставив только плату с элементами. Докупил отдельный коннектор (гнездо) 5.5х2.1 мм, чтобы сформировать удобное место подключения питания.

Помните, я говорил что нужно поставить только три стенки? С незакрытой стороны просверливаем два отверстия, одно будет для вывода гнезда под питание 5,5 мм, второе под вывод кабеля с ИК датчиком от RGB контроллера. Сама плата контроллера будет располагаться на стенке, ее так же как и все остальное можно просто приклеить.

Так это будет выглядеть по итогу:

Теперь будет один из самых ответственных моментов. Приклеивание и пайка светодиодной ленты. Ленту надо клеить ровно по центру между нижним зеркалом и верхней столешницей. Если сместить ее чуть вниз или вверх, то световой туннель будет смещен, и смотреться будет так, как получилось у моего первого столика:

В четвертом уголке надо выпилить отверстие для вывода проводов подключения светодиодной ленты.

Начало ленты начинается от угла, где находится RGB контроллер. Припаяйте 4 проводка от соответствующих контактов контроллера к контактам ленты, предварительно не забыв залудить последние. Проводки я использовал из жил витой пары, отлично подходят по диаметру и удобно использовать цветную маркировку, чтобы не запутаться где какой. Можно заменить пайку специальными коннекторами для светодиодных лент. Но опять же, субъективно пайка мне кажется надежнее механического соединения.

После подключения ленты к контроллеру аккуратно начинайте приклеивать ее к стенкам строго параллельно основанию. Получиться должно так:

Светодиодные ленты обычно продаются бобинами по 5 м. Излишек ленты обрежьте по линии разреза на ленте (располагаются через каждые 5 см).

После укладки ленты остался последний шаг — приклеивание столешницы.
Я выбрал для себя стекло-шпион размером 550х550, о котором писал выше. Делается оно всегда на заказ, толщину я выбрал 6 мм, так как считаю ее самой оптимальной для столика. Умеренно тяжелое, придавливает столик к полу и не дает ему гулять даже при толчке, выдерживает нагрузки в приделах разумного, может выдержать падения на него различных предметов обихода с небольшой высоты. Обязательно при заказе нужно просить о скруглении и шлифовке граней, иначе можно порезаться о край стола.

А теперь… Я объясню почему я выбрал именно стекло-шпион а не глянцевую пленку. Известно, что добиться эффекта бесконечности можно просто приклеив с одной стороны пленку к обычному стеклу. Да, все будет работать, и выйдет дешевле, но если положить перед собой стекло-шпион и обычное стекло с наклеенной пленкой, то можно наглядно увидеть разницу. Слева зеркало-шпион, справа стекло + пленка.

Я всегда стремился к тому, что если я могу что-то сделать лучше, я так и делаю не останавливаясь на полумерах. Тем более, часть столиков я делал для продажи, и хотелось показать качество, хотя потенциальные покупатели никогда и не видели разницы.

Перед установкой столешницы обязательно, очень кропотливо и внимательно уберите все пылинки, всю грязь, все опилки, которые неизбежно у вас будут. Лучше всего это делать в проветриваемом помещении пылесосом. Так же, отчистите нижнее зеркало и внутреннюю сторону стеклянной столешницы от разводов, используйте моющее средства без разводов для стеклянных поверхностей. Это очень важно, потому, что после приклеивания столешницы вы законсервируете столик, и уже не доберетесь до внутренностей. Только если насильно не отодрать столешницу, вместе с кусками дерева.

После очистки столика и внутренней стороны столешницы нанесите клей на углы и боковые стороны столика ближе к внешнему краю, когда прижмете столешницы к основанию, клей равномерно распределится. Не используйте много клея! Если излишки вытекут с внешней стороны, их после засыхания легко подрезать ножом, но если они вытекут вовнутрь столика, то это уже не исправить, только отрывать и переделывать. В принципе, уже можно включить столик и наслаждаться результатом, главное не наклонять его до полного высыхания. По началу я думал что клей не выдержит массивное 6-и миллиметровое стекло, однако конструкция получилось очень крепкой и чтобы отодрать столешницу даже надо неплохо попотеть. Перед тем как выставлять первый столик на продажу я решил устроить небольшой краш-тест, чтобы посмотреть как поведет себя конструкция когда поедет к заказчику. Положил столик без ножек в багажник автомобиля на сутки и ездил по своим делам. Результатом остался доволен. Столешница на месте, лента тоже, как будто это было единое изделие, сделанное на заводе.

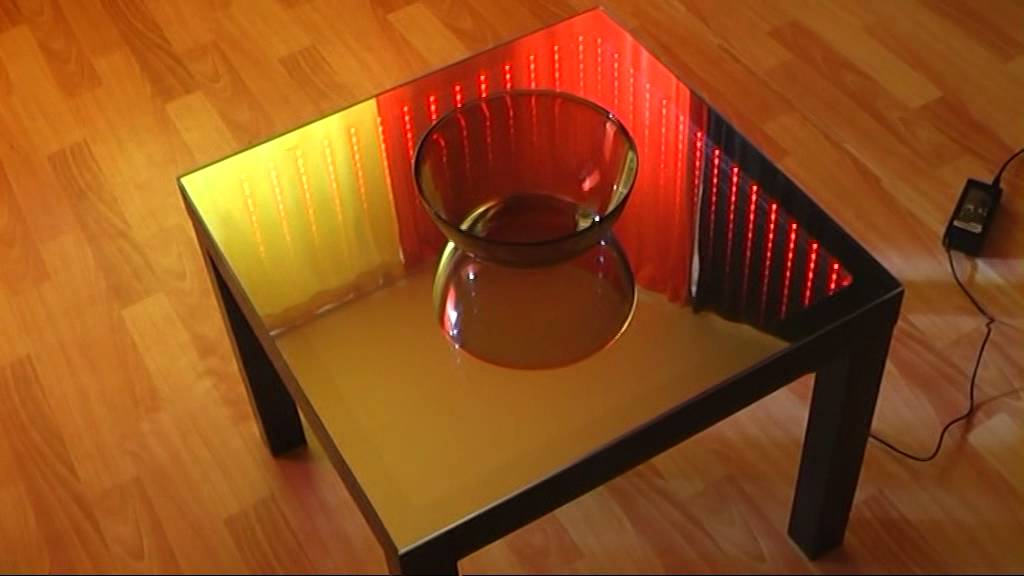

И вот результат работы:

Как видите, такой столик может сделать абсолютной каждый, конечно есть много нюансов, но я думаю принцип вы поняли. Все вышесказанное не является четким руководством, лишь мой личный опыт. Экспериментируйте! Используйте другие ленты, другие типы контроллеров, другие материалы, творите! Главное, чтобы результат приносил удовольствие в первую очередь Вам.

Ну и на последок фото моей маленькой балконной мастерской.

Источник

Жми на кнопку, чтобы подписаться на «Как это сделано»!

Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите Аслану ([email protected]) и мы сделаем самый лучший репортаж, который увидят не только читатели сообщества, но и сайта Как это сделано

Подписывайтесь также на наши группы в фейсбуке, вконтакте, одноклассниках, в ютюбе и инстаграме, где будут выкладываться самое интересное из сообщества, плюс видео о том, как это сделано, устроено и работает.

Жми на иконку и подписывайся!

— http://kak_eto_sdelano.livejournal.com/
— https://www.facebook.com/kaketosdelano/
— https://www.youtube.com/kaketosdelano
— https://vk.com/kaketosdelano
— https://ok.ru/kaketosdelano
— https://twitter.com/kaketosdelano
— https://www.instagram.com/kaketosdelano/

Официальный сайт — http://ikaketosdelano.ru/

Мой блог — http://aslan.livejournal.com
Инстаграм — https://www.instagram.com/aslanfoto/
Facebook — https://www.facebook.com/aslanfoto/
Вконтакте — https://vk.com/aslanfoto

Tags: мастерская, мебель

Стол бесконечность — 89 фото

Знак бесконечности

Вечность бесконечность

Обои бесконечность

Цифровая бесконечность

Обои бесконечность

Фон для рабочего стола бесконечность

Бесконечность на черном фоне

Знак бесконечности фото

Знак бесконечности обои

Красивый знак бесконечности

Обои бесконечность

Заставка на рабочий стол бесконечность

Знак бесконечности

Символ бесконечности

Красивый знак бесконечности

Абстракция космос

Фото бесконечности

Обои бесконечность

Бесконечность абстракция

Красивый знак бесконечности

Знак бесконечности

Знак бесконечности обои

Знак бесконечности HD

Знак бесконечности на фоне

Символ бесконечности

Знак бесконечности

Бесконечность любви

Топ обои на рабочий стол

Восемь бесконечность

Фракталы абстракция

Вечность бесконечность

Лемниската знак бесконечности

Знак бесконечности

Вечность абстракция

Бесконечность на черном фоне

Бесконечность картинки

Пустое пространство в космосе

Фон для рабочего стола бесконечность

Космос HD

Журнальный столик с эффектом бесконечности

Буквы с эффектом бесконечности

Журнальный столик с эффектом бесконечности

Столик с подсветкой с эффектом бесконечности

Стол с подсветкой

Зеркало 80 80 с эффектом бесконечности

Светодиодная лента на столе

Стол Infinity Mirror

Бесконечное зеркало Infinity Mirror

Мебель с эффектом бесконечности

Стол со светодиодной подсветкой

Фракталы бесконечности

Стол Infinity Mirror

Слияние планет

Стол Infinity Mirror

Неоновая бесконечность

Стол 3d светодиод ALEXGYVER

Фон для рабочего стола бесконечность

Красивая бесконечность

Стол бесконечность проект

Символ беса

Знак бесконечности

Космос картинки

Обои на рабочий стол бесконечность

Стол с эффектом бесконечности

Знак бесконечности

Подсветка с эффектом бесконечности

Знак бесконечности

Обои бесконечность

Столик со светодиодной подсветкой

Млечный путь 1959

Анимированные обои бесконечность

Вселенная и космос

Обои бесконечность

Бесконечность HD

Столик с подсветкой

3д пространство

Фрактальная Графика

Вселенная бесконечность

Знак бесконечности на фоне

Туманность хобот слона

Пустота абстракция

Бесконечность абстракция

Стол с эффектом бесконечности

Эффект бесконечности

Журнальный столик с 3d эффектом бесконечности

Инфинити знак бесконечности

Фракталы бесконечности

Стол с бесконечным зеркалом

Бесконечный стол своими руками

• Необычный стол
• Иллюзия бесконечности
• Крепление к столу
• Совет:
• Стоковая видеозапись

Красивая и оригинальная мебель притягивает взгляды. На нее можно смотреть бесконечно, ей хочется окружить свое пространство и дома, и на работе. Но многие знают, что дизайнерские столы или стулья совсем не бюджетные. Однако если руки растут откуда надо и имеется минимальный набор рабочих инструментов, то можно заняться созданием оригинальной мебели. Стол-бесконечность своими руками – прямое тому доказательство. И вы узнаете это, внимательно прочитав нашу статью.

к оглавлению ↑

Стол необычный

Это изобретение не разработка конструкторского отдела мебельной фабрики или дизайнера, не сходящего со страниц глянцевых журналов. Инструкция по созданию такого стола с эффектом бесконечности своими руками появилась на фотохостинге «Имгур». Всего за несколько часов публикация набрала более 60 тысяч просмотров. И оказалось, что его автором был американский старшеклассник, который три месяца готовил проект для молодежного форума.

Его изобретение понравилось многим, и десятки мастеров тут же опробовали инструкцию по созданию стола с эффектом бесконечности своими руками. Такая простая мебель подойдет для любого помещения:

• Стол с подсветкой своими руками отлично впишется в интерьер офиса. На такую ​​мебель сразу обратит внимание любой посетитель и все запомнят ее. Неудивительно, если вы снова захотите посетить свой офис.
• В квартире или в частном доме такой столик тоже будет вполне уместен. Он идеально подходит для семейных и романтических встреч. При полной подаче он вызовет восторг и неподдельный интерес у ваших гостей.

Важно! Сначала кажется, что в этой таблице нет ничего особенного, пока подсветка выключена. Но как только светодиоды, установленные по периметру столешницы, начинают работать, возникает ощущение бездонной поверхности. Выглядит потрясающе при включенном свете, но еще больший эффект получается в темноте, когда основной свет выключен.

к оглавлению ↑

Иллюзия бесконечности

При создании, казалось бы, сложного 3D стола своими руками за основу берется простой принцип отображения:

• Эффект бесконечности достигается достаточно просто — с помощью светодиодной подсветки по периметру, выполненной в различных цветовых вариациях.
• Столешница в данном случае представляет собой конструкцию из зеркал с эффектом бесконечности своими руками.
• Чтобы световое излучение было максимально заметным, верхнее стекло в этой конструкции выполнено из полупрозрачного материала.
• Специалисты советуют остановить свой выбор диодов на красном. Именно он менее других склонен к рассеиванию, поэтому зрительный тоннель будет казаться глубже.
• Для управления подсветкой можно использовать кнопку включения-выключения или специальный пульт дистанционного управления.

Некоторые умельцы при создании стола своими руками используют простые гирлянды. Но все же лучше использовать светодиоды, так как они имеют ряд преимуществ:

• Более насыщенный и глубокий свет, чем у обычных ламп;
светодиодные ленты
• достаточно прочны и устойчивы к любым вибрациям;
• Ледяные лампы перегорают гораздо реже, каждая из них может непрерывно работать около 100 часов;
• Цветовая гамма светодиодов намного богаче и разнообразнее;
• Срок службы Ice-подсветки не зависит от количества включений и выключений;
• Экологически чистые и безопасные;
• При всех преимуществах светодиоды намного дешевле обычных ламп;
• Им не страшны воздействия низких температур.

Важно! На сегодняшний день существует несколько способов подключения светодиодной ленты к различным источникам питания, будь то обычная розетка или компьютер. Все зависит от вашей фантазии и финансовых возможностей.

к оглавлению ↑

Крепление к столу

Как мы уже говорили, найти такую ​​мебель в магазине или на рынке будет довольно сложно. Поэтому стол с эффектом бесконечности своими руками – это самый простой способ получить эксклюзивную вещицу в свой интерьер. Для этого достаточно знать последовательность действий и нацеливаться на результат.

Материалы и инструменты

Конечно, при создании 3D стола своими руками без инструментов и материалов не обойтись. В ходе работы вам понадобится:

• пиломатериал для создания самого стола – для этого подойдет и дерево, и ДСП;
наждачная бумага
• для обработки дерева, однако, если вы работаете с готовыми деталями, заказанными на заводе, этот материал можно исключить из списка;
• зеркало подходящего диаметра, которое послужит основой для столешницы;
полупрозрачное зеркало
• – оно должно быть больше обычного зеркала на 10 см, так как эта деталь устанавливается поверх столешницы и закрывает все части верхней конструкции;
• светодиодная лента – ее длина будет зависеть от размеров вашего будущего письменного стола с подсветкой своими руками;
• блок питания для светодиодов и проводов;
• саморезы;
• Супер клей;
• Двусторонний скотч;
отвертка
• .

Важно! Если на этом этапе у вас возник вопрос, бесконечное зеркало своими руками – как сделать, то тонированную поверхность можно заменить на обычную, предварительно нанеся на нее тонировочную пленку. Также есть альтернатива обычному зеркалу:

• для этого на стекло наклеивается пищевая фольга;
Для работы куплено стекло
• с зеркальным покрытием.

Если вы сомневаетесь, подойдет ли стекло со светоотражающим покрытием для изготовления журнального столика с эффектом бесконечности своими руками, то можете устроить следующий тест:

1. Аккуратно, чтобы не ронять, ставить зеркало и стакан друг напротив друга.
2. Любой источник света представляет собой обычную лампу, а точнее подсветку, которую вы будете использовать, поместите между ними.
3. Оцените получившийся эффект.

Когда подготовительный этап завершен, пора приступать к сборке 3D стола своими руками.

Разработка чертежа

В первую очередь вам потребуется чертеж конструкции, выполненный с учетом всех размеров будущего предмета мебели:

• Прежде чем приступить к сборке журнального столика инфинити своими руками, необходимо продумайте, где будут находиться электрические элементы, влияющие на качество подсветки и создающие нужный эффект.
• После этого необходимо нанести на чертеж точные отметки расположения розетки, выключателя, а также потенциометра.

При сборке зеркал с эффектом бесконечности своими руками необходимо учитывать один очень важный фактор – глубину тоннеля, которую вы хотите видеть в готовой мебели. Достигается выдерживанием определенного расстояния между деталями столешницы:

• если вы хотите заранее узнать какая будет глубина тоннеля, то умножьте расстояние между зеркалами на 16 чтобы получить приблизительную видимую глубину туннель;
• если результат вас не устроил, то при составлении чертежа учтите и укажите, насколько вам необходимо увеличить пространство между деталями столешницы;
• в большинстве случаев оптимальным расстоянием между нижним и верхним зеркалом является отрезок 8 см, но тут все зависит от ваших предпочтений.

После того, как чертеж сделан, можно приступать к сборке стола своими руками.

Основание в сборе

Для того, чтобы получить новый, оригинальный предмет мебели, вы можете использовать уже готовую мебель. Для этого нужно отсоединить столешницу. Предлагаем рассмотреть вариант создания стола своими руками с нуля:

1. Для начала создаем прочный и долговечный каркас для будущей мебели. Для этого возьмите 4 доски, 4 металлических уголка, которые будут скреплять конструкцию и нижнюю часть конструкции.
2. Теперь используйте наждачную бумагу. Обрабатываем своими руками поверхность и края каждой детали будущего стола с эффектом бесконечности.
3. С помощью дрели делаем отверстия под элементы, согласно чертежу. Их также нужно обработать наждачной бумагой.
4. Переходим к сборке. Для этого соединяем детали в единую конструкцию, стыки можно дополнительно проклеить для увеличения возможной нагрузки на ваш будущий письменный стол своими руками.
5. Готовое основание лучше поддерживать в течение суток, чтобы все стыки просохли, а конструкция набрала прочность.

Столешница в сборе

Теперь переходим к созданию зеркала с эффектом бесконечности своими руками, что придает оригинальности этой мебели. Как мы уже говорили, можно использовать зеркала, а можно заменить их стеклами с предварительной обработкой. Второй – более сложный вариант, и мы предлагаем его рассмотреть. В этом случае добавьте в список необходимых инструментов приспособление для резки стекла. Общая схема работы следующая:

• Из заготовки оргстекла вырезаем деталь необходимого размера. Рассчитываем ширину и длину на этапе составления чертежа.
• Затем обрабатываем края этой детали, дабы просто избежать травм в работе.
• Наклеиваем на эту деталь будущего столика зеркальную пленку с эффектом бесконечности своими руками.

Важно! Предварительно поверхность лучше сбрызнуть водой, а еще лучше – мыльным раствором. Тогда в процессе склеивания пузырьки воздуха, попавшие под пленку, будет легко удалить.

• Обрезаем лишнюю пленку по краям и ждем не менее 12 часов для тщательного высыхания детали.

Пока зеркало сохнет, разбираемся в общем устройстве столешницы. В разрезе это будет выглядеть как слоеный пирог:

1. В основе конструкции лежит зеркало, которое кладут дисплеем вверх.
2. Боковина корпуса столешницы крепится к основному зеркалу.
3. Фасадная рама из ДСП монтируется на установленные боковины. Его внешний диаметр, как мы уже говорили, может равняться внешнему каркасу стола. А вот внутреннюю нужно делать чуть меньше.
4. Уже на каркас нашего столика с эффектом бесконечности своими руками установлено полупрозрачное зеркало из деревянной плиты.
Светодиоды
5. с помощью двустороннего скотча крепятся по периметру передней рамки. Причем сделать это нужно так, чтобы лампочки не были видны сверху, а отражались в зеркале, которое установлено в качестве основания. Поэтому внешние размеры рамы делают больше.
6. Провода проложены внутри каркаса, который должен быть полым. Если есть необходимость убрать провода, то заранее в ножках будущего стола с подсветкой своими руками просверливаются отверстия необходимого диаметра.

После этого скрепляем всю конструкцию столешницы саморезами и заканчиваем сборку стола. Также стоит собрать панель управления. Он включает в себя переключатель, слот питания и потенциометр.

к оглавлению ↑

Совет:

• Для того чтобы создать светящийся стол с эффектом бесконечности своими руками, следует заранее внимательно изучить схему подключения светодиодов к источнику питания. Если что-то сделать не так на этом этапе, это может привести в лучшем случае к короткому замыканию, а в худшем к пожару.
• Как правило, стекло перед работой обклеивается специальной защитной пленкой, во избежание появления царапин на поверхности в процессе. Если вы не пропустите этот шаг, то поверхность вашей мебели будет иметь презентабельный вид.
• Если ваш стол не квадратный, а круглый, то при резке стекла вам понадобится двусторонний скотч. С его помощью закрепите фрезер посередине заготовки, тогда круг получится сделать идеально ровным.
• При создании стола с эффектом бесконечности своими руками следует использовать только водостойкий клей. Наверняка, при дальнейшей эксплуатации вы будете проводить влажную уборку мебели, а от опрокидывания чашек с чаем на поверхность никто не застрахован.
• Светодиодную ленту по периметру столешницы лучше закрепить с помощью качественного двустороннего скотча. Перед сборкой конструкции воедино следует убедиться, что светодиоды надежно закреплены. Если в процессе использования стола оторвется хотя бы часть, целостность иллюзии будет нарушена, и для устранения этого дефекта придется разбирать всю конструкцию.
• Детали управления светодиодной подсветкой лучше всего поместить в пластиковый бокс и закрепить под столешницей. Не прячьте его внутрь конструкции, лучше оставить свободный доступ к агрегату – на случай поломки.

Если у вас достаточно хорошие знания в области электротехники, то вы можете сделать стол с эффектной подсветкой, которая будет реагировать на движение. Для этого вам потребуется:

• 2 светодиодные панели, управление которыми будет выведено на два контроллера;
• промежуточных комплекта микросхем управления;
• два электронных регулятора напряжения.

к оглавлению ↑

Видеоматериал

Как мы уже говорили, сделать стол с эффектом бесконечности своими руками не так уж и сложно. Если с этим справился школьник, то по готовой инструкции любой взрослый сможет собрать необычный предмет интерьера. Достаточно запастись необходимыми инструментами и материалами. Даже если вы столкнулись с проблемой отсутствия необходимых зеркал, то она легко решается. Альтернативу найти несложно, если вы хотите внести оригинальности в интерьер своего дома и удивить гостей.

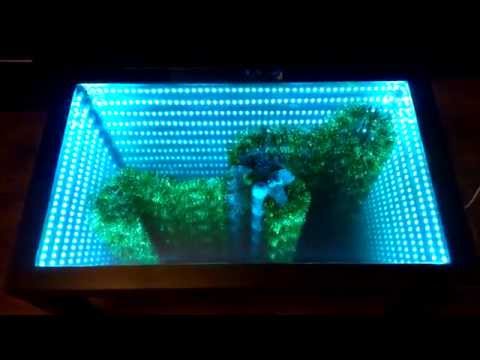

Стол Infinity-Mirror Table — Видеоруководство Австралия

Добрый день, добро пожаловать на склад, я подумал, что покажу вам проект, который я только что закончил, его просто построить, это не обходится в кругленькую сумму, и я звоню это бесконечный зеркальный стол. Итак, в данный момент вы видите эту оптическую иллюзию, созданную одной полосой светодиодов, которая как бы зажата между двумя зеркалами, верхнее из которых только полуотражающее, так что вы получаете этот крутой туннель света, появляющийся и в данный момент у нас есть этот медленно движущийся радужный узор, идущий по периметру. С помощью некоторых элементов управления спереди я могу ускорить этот узор, так что он будет немного быстрее, хорошо, теперь вы можете видеть, что узор движется намного быстрее, и вы можете видеть, как цвета поднимаются по задней части, и я покажу вам несколько других режимов, поэтому вы можете выбирать режимы с помощью простых элементов управления спереди, здесь у нас полная яркость белого цвета, и мы можем уменьшить яркость, или вы можете установить его на один статический цвет, поэтому, если вы просто хотите статическую установку затем вы можете установить любой цвет из этого цветового круга. Последний режим, который на данный момент является немного экспериментальным, — это режим кометы, так что я предполагаю, что множество этих комет мчатся по столу, возможно, в разных направлениях, но разных цветов, и когда они пересекаются, они взаимодействуют. суммируя их цвета, я думаю, это было бы довольно аккуратное отображение.

Хорошо, вернемся в комфортную лабораторию, если вы думаете попробовать свои силы в этом проекте самостоятельно, я проведу вас для небольшого погружения в журналы сборки и поделюсь некоторыми вещами, которые я узнал с вами во время Я делал этот проект. Сразу несколько базовых навыков, которые были либо необходимы, либо приобретены во время проекта, в основном работа с силовой электроникой, и мы учимся использовать адресные светодиоды, конечно, материал используется, я не буду вдаваться в подробности, но ключевые игроки конечно, верхний слой, который я выбрал, был акриловым, вы можете выбрать стекло, нижний слой, который был зеркальным стеклом, а затем отражающую пленку для защиты, которая действительно усиливает этот туннель света бесконечного зеркального эффекта. Все, что движет шоу, — это Particle Photon, и для этого есть только вспомогательная электроника, такая как ручки, потенциометры, переключатели логического уровня. Электроника этого проекта очень проста с электрической стороны. Используемые инструменты были довольно простыми. В основном я использовал торцовочную пилу. Единственным немного экзотическим инструментом был фрезер, поэтому, если у вас нет фрезера, вам, возможно, придется подумать о том, чтобы позаимствовать один или другой метод сэндвичирования. два куска акрила или стекла на раму. Так что да, есть небольшой простор для творчества.

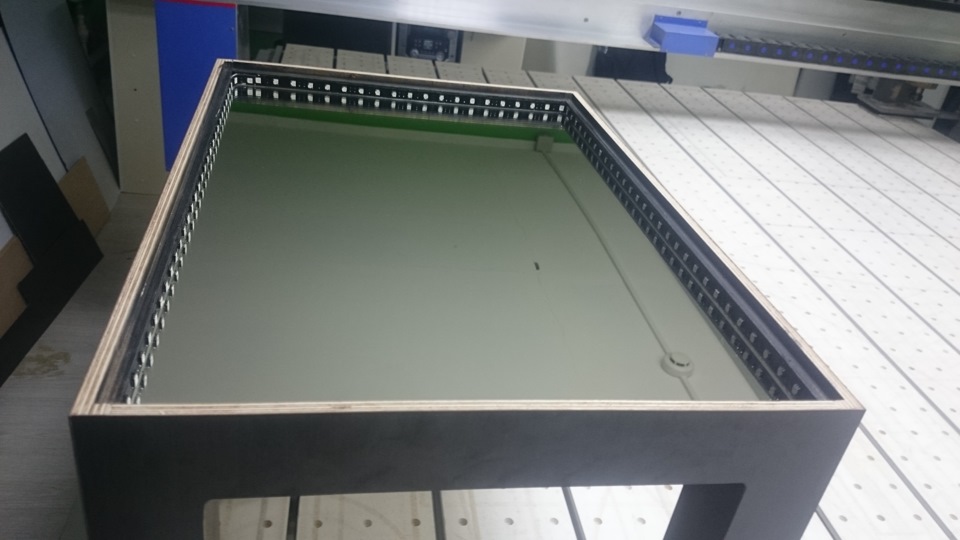

Таким образом, рама состоит из этих четырех одинаковых боковых частей, и вы можете видеть здесь, что один из углов был срезан, это то место, куда падает зеркало, так что это вроде как перевернуто в тот момент, когда зеркало падает в изогнутый угол, и акрил, который изображен здесь, скользит в этот верхний слот. Итак, я прокрутю немного вниз, вы можете увидеть, что здесь у нас есть рама, в значительной степени настроенная для склеивания, поэтому здесь склеиваются три стороны, а одна сторона остается свободной, она только прикручивается к остальным. таким образом, мы можем снять одну из сторон рамы, чтобы сдвинуть зеркало, и, конечно, акрил сверху, представьте, если бы вам пришлось сказать, что светодиод выходит из строя месяцы спустя, и вы такие: А-НЕТ, я я закрыл всю коробку вокруг этих светодиодных лент, у меня нет возможности ее обслуживать, поэтому я подумал, что это может быть хорошим способом сделать из нее люк для доступа.

Спускаясь немного ниже, это акриловый лист, который вы можете видеть, фотография, на которой я просто наношу эту полуотражающую пленку, так что пленка была вырезана по форме, чтобы получить приблизительный размер и затем акрил был сбрызнут чем-то вроде пульверизатора с небольшим количеством моющего средства, например, буквально одной или двумя каплями моющего средства для мытья посуды, вы можете видеть, что пульверизатор вон там сзади. Затем сверху наклеивается пленка и аккуратно банковской картой вычищаются все остальные емкости для воды и воздуха.

Теперь, спустившись немного ниже, мы смотрим на нижнюю часть таблицы, а именно на один угол. Поскольку изначально я собирался использовать один из этих прямоугольных кронштейнов, чтобы держать ножки прямо, я решил утолщать стол только по углам с помощью этих обрезков фанеры, но я подумал, что эти кронштейны — это полки. кронштейны от Bunnings, я подумал, что они могут выглядеть немного странно, так как стол будет выглядеть очень хрупким, и я решил пойти с чем-то вроде решения с нулевой стоимостью, которое эти косынки или скобы просто сделаны из обрезков фанеры. Таким образом, с торцовочной пилой, просто вырезая эти части, чтобы использовать их в качестве угловой скобы для каждой ноги, вместо того, чтобы покупать восемь таких скоб вместо этого, что делает эту пластину жесткости избыточной, но в ногу входит длинный винт. и я предполагаю, что это просто дополнительный материал для того, чтобы вгрызаться в него, и, конечно же, везде есть жидкие гвозди и столярный клей. Так что это почти все для физической сборки; вещи, которые я мог бы изменить, чтобы использовать более толстый кусок фанеры, им даже не пришлось бы беспокоиться о том, чтобы сделать эти пластины, но если вы действительно зажимаете копейки, вы можете сэкономить немного денег, выбрав тонкий лист слой, а затем вы можете просто утолщать его, используя обрезки, чтобы создать эти утолщающие пластины на углу, так что есть хорошая экономичная альтернатива.

Электроника, как я уже сказал, действительно очень простая. Есть один источник питания 5 В, питающий все шоу, так что это источник питания 5 вольт 10 А, который питает Particle Photon и, конечно же, светодиодную ленту. Что касается управления, то у нас есть Фотон Частицы, который принимает 5 вольт и выдает 3,3 вольта. Есть три потенциометра, и все они просто подключены к аналоговым входам фотона частицы, так что это наш пользовательский интерфейс, и потенциометры хороши для этого, потому что даже если у вас есть только три ручки, вы можете очень легко их изменить. как ваш интерфейс работает, просто вырезая разные сектора вращения для выполнения разных функций, так что вы, возможно, помните, что у меня был один из потенциометров, настроенный как ручка выбора режима, так что на самом деле весь диапазон вращения был просто разделен на четыре режима, которые я только показал вам три режима, режим по умолчанию просто отключен, поэтому есть простой способ его отключить, и да, это действительно очень просто в использовании и настройке.

Итак, причина, по которой у нас есть переключатель логического уровня, заключается в том, что Particle Photon — это устройство на 3,3 В, и я думаю, что его вращение может быть терпимым к 5 вольтам. Я не был уверен в управлении светодиодной лентой от логического сигнала 3,3 вольта. поэтому я решил просто на всякий случай вставить переключатель логического уровня, который берет наш цифровой сигнал 3,3 вольта с вывода d0 фотона и передает его как цифровой сигнал 5 вольт на светодиодную ленту, что и ожидается светодиодной лентой. чтобы получить, так что на самом деле все, что у нас есть, это микроконтроллер и один цифровой вывод, используемый для управления светодиодной лентой, эти горшки даже не нужны для завершения проекта, если вы просто хотите работать в каком-то автоматическом режиме.

Теперь в дело вступает силовая электроника. Я был немного не уверен в падении напряжения по длине светодиодной ленты, поэтому решил подавать питание в двух точках в начале ленты, поэтому здесь у нас есть начало светодиодной ленты, которое примерно соответствует этой точке на диаграмме, здесь вы можете думать об этом как о точке питания, поэтому у нас есть 5 В, данные и земля, подаваемые на одну сторону стола, а затем он зацикливается вокруг стол, и к тому времени, когда он достигает третьего угла, я подаю 5 вольт и снова заземляю, чтобы уловить любое падение напряжения, которое могло произойти по длине ленты здесь. Если у вас слишком длинная лента, вы можете начать получать цветовые несоответствия, например, если вы ведете очень длинную полосу ленты (извините, очень длинную полосу светодиодов) полностью белой, вы можете обнаружить, что те, что ближе к концу, как бы идут немного желтый, потому что напряжение на самом деле падает к концу, так что это причина. Теперь вы увидите здесь, что у нас есть свободный конец, так что на самом деле это то, как съемная часть стола будет выходить, часть стола не выйдет полностью, она все равно будет соединена в одном месте. конец с парой проводов, но это можно просто сложить в сторону. Я не думаю, что у меня было очень четкое представление об этом, но это просто показывает вам, как проводка на самом деле достигает светодиодной ленты, поэтому здесь у нас есть эта боковая часть рамы, в которой есть прорезь для акрила и прорезь для зеркала Конечно, а затем все, что я сделал, это просверлил одно отверстие сбоку, а затем одно отверстие снизу, чтобы протянуть эти кабели вверх и вниз для питания светодиодной ленты, потому что помните, что светодиодная лента захватывается между непроницаемым куском зеркального стекла и непроницаемый кусок акрила. Таким образом, единственный способ войти — это действительно через ту же поверхность, к которой приклеен светодиод, и я просто использую для этого суперклей.

Вот краткое изображение, показывающее, как эти провода выходят, и я подумал о том, чтобы использовать все черные провода, просто чтобы они были действительно очень незаметными, но я обнаружил, что когда столы работают, не имеет значения наличие белого и красного проводов. на самом деле, потому что идеи настолько ослепительны, что они просто теряются во всем цвете, так что это просто показывает, где выходят провода, и вот у нас есть блок управления, наконец, собранный под столом.

Итак, это напечатанный на 3D-принтере блок управления, у меня есть быстрый таймлапс, который, на самом деле, я думаю, что могу показать вам. Итак, у нас есть напечатанный на 3D-принтере корпус, который сейчас печатается. Я решил напечатать корпус, потому что изначально собирался использовать 12-вольтовый основной источник питания и пару импульсных регуляторов внутри блока управления, но я подумал, что, возможно, будет довольно много тепла рассеивается внутри этого блока управления, а затем он излишне усложняется, поэтому было проще просто перейти на источник питания 5 В с более высоким номиналом и полностью отказаться от этих импульсных регуляторов. Изначально они должны были располагаться на стойках, которые вы, возможно, видели напечатанными, но это блок управления в его нынешнем виде, и, как вы можете видеть, да, просто фотон, смещение логического уровня и три ручки.

Питание подается сбоку, а эти белые кабели — это просто провод динамика, поэтому с проводом динамика у вас есть одна сторона с полосой и одна сторона без полосок, поэтому вы все равно можете легко определить, скажем, полярность для положительного и отрицательного и затем для линии передачи данных я также приклеил немного желтой термоусадки. Конечно, на внутренней стороне крышки есть рисунок для этой коробки, так что если мы окажемся на ярмарке производителей и нам нужно будет ее обслужить, мы можем посмотреть на рисунок, схему на внутренней стороне крышки, например документация идет с проектом, я думаю, что это приятный штрих.

И я не упоминал об этом раньше, но есть небольшое гнездо для монтажа на шасси постоянного тока, прямо под этой массой белых кабелей здесь, так что это место, где 5-вольтовый блок питания может подключаться к боковой части корпуса и питать проект.

И, конечно же, вот код для проекта, поэтому, если вы никогда раньше не программировали с помощью устройства Particle, это происходит на build.particle.io, поэтому вы можете перейти по этой ссылке, если вы никогда раньше не использовали частицу и создайте учетную запись, а затем скопируйте и вставьте код из этого поля прямо в build.particle.io.

Я уже открыл это здесь, так что вот как это будет выглядеть после того, как вы вставите его в среду своего проекта, и если вы соедините свое устройство частиц с точкой ввода-вывода частиц, тогда все, что вам нужно сделать мигает код. Если вы никогда раньше не использовали интерфейс такого типа, если вы никогда раньше не использовали устройство частиц, у нас есть целый раздел в нашем учебном разделе, посвященный только частицам. Теперь, конечно, это только мой взгляд на бесконечный зеркальный стол, если вы будете следовать этому проекту и вносить какие-либо улучшения в код, например, с вашими собственными функциями или улучшать функции, которые я там абсолютно точно рассматривал, чтобы получить какое-то приятное доверие производителя и отправив запрос на включение в репозиторий GitHub, который будет действительно здорово увидеть.
