Стол трансформер своими руками 300 фото, чертежи, инструкции

Чтобы решить дефицит пространства, мы идем на разные хитрости. В частности для этой цели служит многофункциональная мебель. В этой статье рассмотрим, как сделать стол трансформер своими руками. Задача, прямо скажем не самая простая, но некоторые интересные варианты удалось найти.

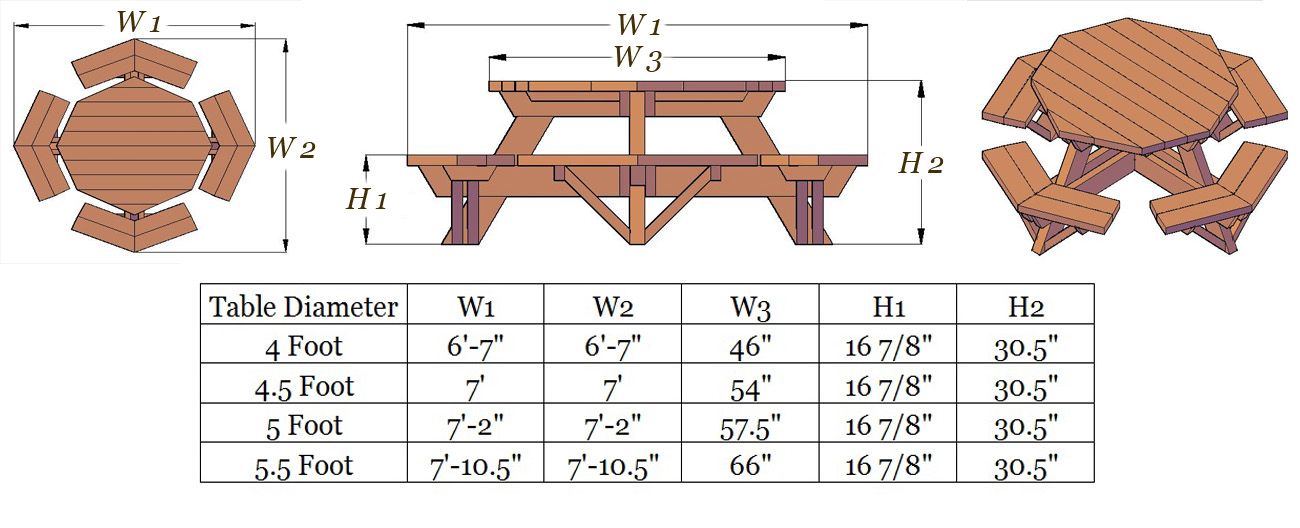

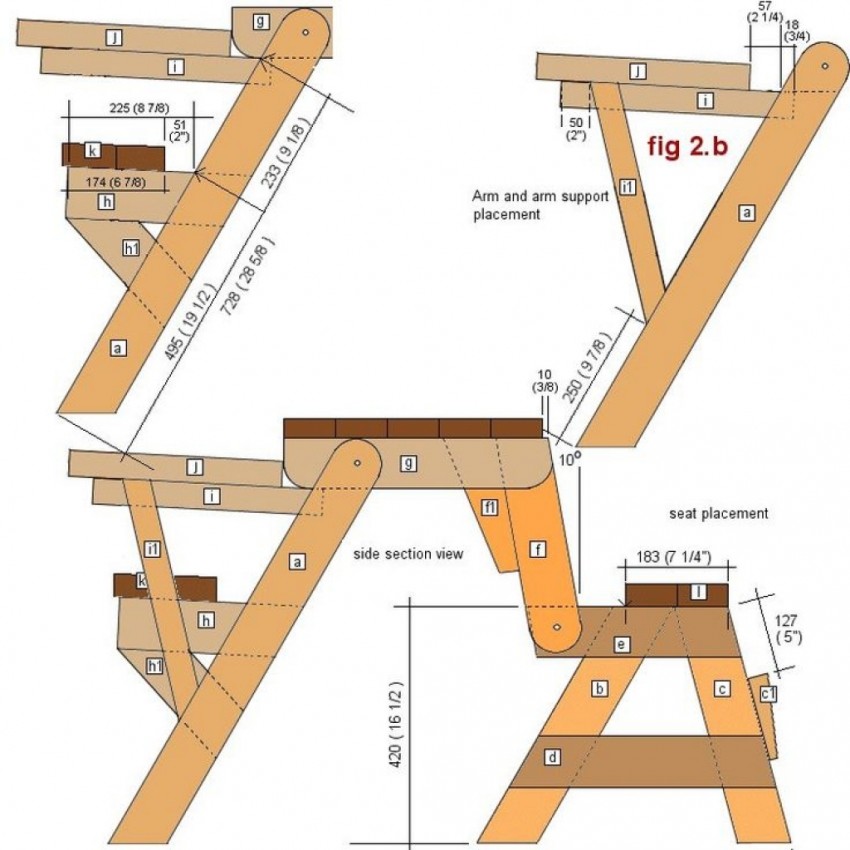

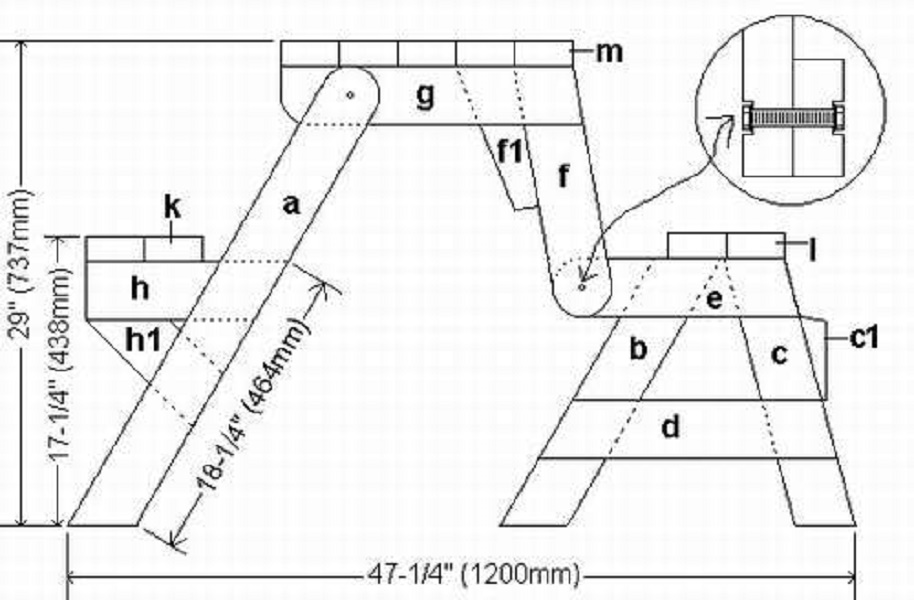

Возможно, вас заинтересуют столики для пикника, это пожалуй легче всего сделать самостоятельно. Также представлены несколько журнальных столиков трансформеров, обеденный, компьютерный, трансформируемый стол кровать и даже стремянка. В общем, если есть желания сэкономить пространство, всегда можно что-то придумать.

Этапы изготовления с учетом модели

Сначала надо определиться с местом расположения будущего изделия. Пространство не должно мешать работе раскладного механизма. При этом должен оставаться приемлемый проход. Дизайн лучше выбрать спокойный, но лаконичный, так он с большей вероятностью подойдет к интерьеру. Чертежи и схемы должны быть выполнены в строгом масштабе и четко соответствовать действительности.

Мастер-класс по изготовлению бескаркасной мебели своими руками дома

Выполнить проектирование изделия можно на компьютере с помощью специальной программы. Три самых популярных варианта:

1. T-FLEX Мебель. Одно из лучших приложений по трехмерному проектированию предметов интерьера любой сложности, начиная с деталей и заканчивая подробной сборкой.
2. Проект Объемник. При составлении схемы программа предлагает выбрать готовые вариации частей мебели, тем самым ускоряя процесс.
3. SketchUp. Подходит только для опытных художников, так как чертеж надо создавать самостоятельно.

Есть множество специализированных компаний, которые оказывают услуги по проектированию мебели.

Перед началом сборки стола или кровати-трансформера необходимо приготовить материалы и инструменты. Лучше использовать для изделия панели из ЛДСП, отличающиеся качеством и долговечностью. Можно выбрать обычный древесный массив, но тут надо учитывать, что он чувствителен к температурным перепадам и повышенной влажности. Необходимо подобрать хорошо просушенное сырье, иначе детали мебели могут деформироваться после сборки.

Особенности применения полиролей для мебели, популярные торговые марки

Необходимые инструменты для изделия из ЛДСП:

• дрель;
• линейка;
• пила;
• рулетка;
• шуруповерт;
• несколько разных отверток;
• плоскогубцы;
• уровень;
• шлифовальная бумага.

T-FLEX

Проект Объемник

SketchUp

Кровать-трансформер

Чтобы сделать мебель-трансформер своими руками, нужен чертеж с точными замерами конструируемого изделия. Все габариты следует четко определить заранее. С учетом измеренных данных составляется схема сборки кровати. Она поможет тщательно спланировать все элементы:

• основу, крепящуюся к стене;
• каркас ложа;
• фиксирование базовых деталей.

Для сборки кровати-шкафа понадобятся также:

• комплект материалов для крепления;
• ограничители и фиксаторы, обеспечивающие безопасное пользование мебелью;
• поворотная опора для корректной работы механизма газовых амортизаторов.

Набор фурнитуры зависит от выбранной модели изделия. Надо продумать все заранее, составить список необходимых элементов для сборки мебели.

Необходимые материалы и детали:

• брус из ЛДСП 50 x 50 мм;
• доска обрезная 15 x 150 мм;
• фиксирующие уголки;
• шарниры свободного хода.

Сперва необходимо сделать каркас изделия. Для этого потребуется выполнить следующие действия:

1. Вырезать боковые плиты (1120 х 440 мм) и заднее основание (440 х 1700 мм). В зависимости от предпочтений параметры деталей могут быть изменены.
2. Полученные плиты объединить в одну коробку с помощью шурупов. Чтобы не расщепить материал, надо заранее просверлить отверстия, радиус которых должен быть меньше, чем у винта.
3. Чтобы укрепить конструкцию, можно к внутренним углам коробки прикрепить бруски.

После того как сборка каркаса подошла к концу, можно приступить к созданию корпуса изделия. Очередность действий:

1. Вырезаются стенки для основы, размеры которых должны быть сопоставимы с деталями каркаса. В итоге получаются элементы коробки со сплошным дном.
2. Щиты соединяются шурупами через каждые 25-30 см. Делать это надо тщательно, поскольку плохие стыки скажутся на работе конструкции в дальнейшем.
3. По периметру фиксируется брус, который будет основой для подматрасника. Высота крепления – 30 мм.
4. Для размещения подматрасника к созданной опоре прикручивается обрезная доска.
5. В качестве дополнительной фиксации к подматрасникам приделываются ограничители движения.

Этапы самостоятельной сборки мебели, правила расшифровки чертежей

Остается только собрать все составляющие изделия в одно целое на подвижный ход. Короб ложа ставится на шарнирный механизм. Подвижные ножки фиксируются с двух сторон на планке конструкции.

Схема

Размеры конструкции

Построение каркаса ящика

Готовый каркас с изножьем

Монтаж основания

Сборка короба для матраса

Монтаж петель для крепления к пристенному ящику

В сложенном виде

В разложенном виде

Стол-трансформер

Для маленькой комнаты этот элемент является незаменимой вещью. Компактная тумбочка, легко превращающаяся в обеденный стол для большой компании, не оставит равнодушным ни одного человека. Схема по сборке мебели может быть найдена в открытом доступе, в специализированных ресурсах.

Столы-трансформеры можно изготавливать из множества материалов:

1. Дерева. Самый стандартный вариант. Можно выбрать МДФ, ДСП, ДВП либо просто массив.
2. Металла. Его долговечность и повышенная прочность привлекают многих любителей современного дизайна.
3. Стекла. Несмотря на красоту и эстетику, сделать своими руками такую мебель-трансформер без каких-либо навыков будет крайне сложно.

Для самостоятельной сборки подойдет дерево, это хороший мебельный материал, податливый и удобный.

В качестве деталей для мебели необходимо подготовить:

• 2 деревянные плиты 550 х 800 мм;
• 1 плиту 300 х 700 мм;
• механизм, который будет обеспечивать трансформацию;
• мебельные уголки;
• 4 бруска по 50 см каждый;
• болты, саморезы и шайбы.

Процесс сборки мебели:

• все детали изделия нужно выпилить с максимальной точностью, чтобы не возникли проблемы при трансформации;
• ножки стола можно объединить с помощью стяжки, что увеличит надежность;
• перед фиксированием устройства трансформации следует выполнить разметку;
• соединить детали крепления с механизмом болтами;
• закрепить на держателе столешницу, используя уголки.

Первоначальной фиксации подлежит меньшая панель. После ее закрепления можно опробовать механизм трансформации мебели, чтобы убедиться в точности сборки. В качестве украшений для стола отлично подойдут ракушки и морские камни. Используя шкурку, можно состарить изделие, предварительно покрыв его лаком. Для декора рекомендуется подобрать мозаику из стеклышек различных цветов, что придаст оригинальности и необычности столу. Также существуют особый лак, который при засыхании создает эффект потрескавшейся мебели. К нему отлично подойдут блестки и конфитюр.

Подготовить инструменты

Определиться с материалом

Сборка проводится по схеме

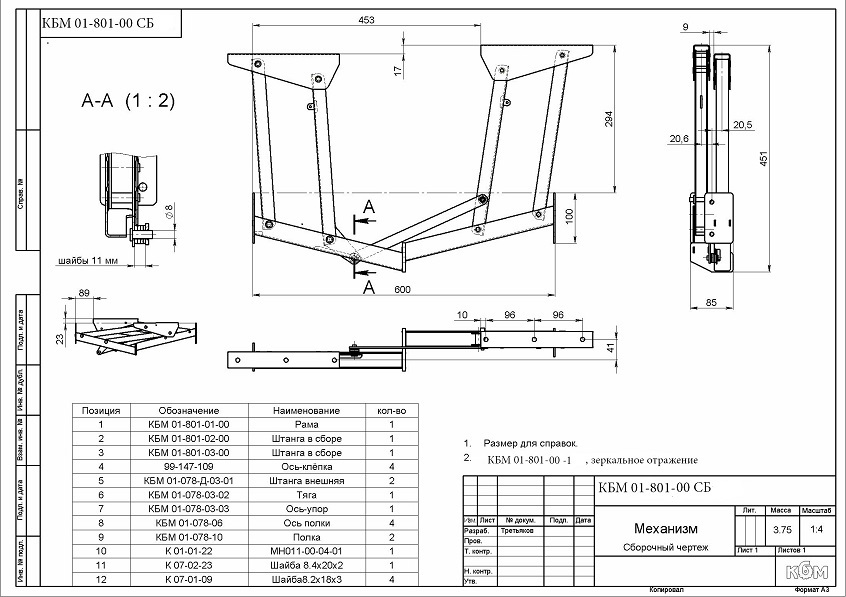

Механизм трансформации лучше приобрести готовый

Стяжка увеличит надежность

Готовый стол

Стол-кровать

Этот вид мебели особенно актуален для детских комнат. Прежде всего, два предмета мебели совмещаются в одном, значительно экономя пространство, так необходимое для ребенка. Кроме этого, ребенку без сомнения понравится такая необычная кровать.

Сложный составной механизм, связывающий между собой каркас кровати и стол, позволяет легким усилием трансформировать конструкцию в два положения – кровать и стол. Осуществить переход из одного положения в другое на практике оказывается гораздо легче, чем разложить диван-книжку.

Цена на качественные трансформеры от производителей довольно высока. Но при определенных навыках работы с деревом и такими инструментами, как дрель и шуруповерт, а также терпении и усердии, вполне можно собрать умную кровать самостоятельно.

Сделать обычную кровать своими руками не составляет труда. Если у вас уже есть опыт изготовления домашней мебели – это очень хорошо. Но нужно помнить, что мы собираем два разных предмета мебели, соединенных довольно сложным механизмом трансформации. Поэтому здесь скорее пригодится опыт самостоятельной сборки раскладных диванов.

Умная мебель

Инновационные модели интерьерного дизайна, выполненные в различном стилевом направлении, считаются не только удачным дополнением обстановки. Раскладная мебель упрощает быт, способствуя коренному преобразованию пространства.

Неотъемлемой частью интерьера малогабаритных квартир стал консольный журнальный столик, трансформирующийся в обеденный стол на 12 персон.

Отдельного внимания заслуживают поворотные стеллажи, оборудованные передним и задним функционалом. Они работают по принципу сказочной избушки на курьих ногах, и считаются идеальным элементом зонирования пространства.

Как правило, подобные поворотные тумбы с лицевой стороны оснащены телевизором, защищенным с тыла полками или встроенным зеркальным трюмо. Основанием поворотных модулей служит комод, скрывающий в недрах выдвижной стол на колесиках, внутри которого может скрываться кровать.

Модифицированный стол кровать трансформер, помимо спального места, включает зону домашнего офиса, и располагается всего на двух квадратах полезной площади квартиры. Чтобы выдвинуть кровать, столешницу перемещают вверх и откидывают вбок, образуя изголовье кровати.

раскладной круглый стол трансформер своими руками

Круглый стол трансформер — незаменимый предмет мебели для небольшой квартиры.

На первый взгляд он выглядит как небольшой круглый стол, но внутри у него спрятаны столешница, дополнительные детали, «крылья» и вкладки.

Круглая форма экономит место в тесной кухне

Что может быть приятнее, чем выпить чаю за круглым столом, покрытым красивой скатертью, всей семьей. Такой ритуал заряжает положительными эмоциями на весь день.

Круглый раздвижной стол наиболее выгодно смотрится именно на кухне, где за ним может обедать вся семья, а при необходимости можно устроить масштабный ужин. Для этого достаточно легким движением руки его разложить, и поместятся все гости.

Обеденный стол трансформер также может стоять в гостиной и служить рабочей зоной, местом для подготовки к урокам. В любом случае при необходимости он быстро и удобно собирается.

Столы трансформеры для кухни визуально не отличаются от других. Единственное, у них есть еще дополнительные детали, которые раздвигаются или откидываются. Раздвижные детали, как правило, спрятаны внутри стола, а те, что откидываются видно, но они не портят картину. Например, основная часть круглого столика может быть прямоугольной формы и стоять под окном, а его крылья, опущены вниз.

Часто круглый раздвижной стол после добавления раскладной части приобретает овальную форму и принимает внушительный размер. Тогда его лучше всего ставить в гостиной, чтобы разместились все гости.

Круглые столы могут быть небольших размеров, и тогда их главное предназначение — стоять в гостиной, чтобы на него можно было поставить чашки с кофе, разложить журналы, фотографии домочадцев и другие памятные предметы.

Необязательно он должен иметь внушительные габариты — в гостиной может стоять и компактный стол трансформер. Журнальный, обеденный или рабочий — он может выполнять разные функции. Важно, чтобы он вписывался в обстановку и экономил пространство.

Стеклянный стол — удобный и стильный

Раздвижной стол трансформер может быть выполнен из любого материала. Чаще всего подобную мебель изготавливают из ДСП, пластика, а вот найти изделия такого плана из цельного натурального дерева непросто. Дело в том, что сегодня мебельная промышленность продвинулась вперед, и даже изделие из ДСП может быть выполнено очень качественно «под дерево».

Натуральное дерево выдерживает большую нагрузку, но это для обеденного стола несущественный недостаток. В конце концов, стол — это не кровать.

Очень модно и стильно смотрятся раскладные столики из стекла. Такая мебель прекрасно подходит для любого интерьера.

При выборе изделия с откидными частями, обращайте внимание на то, как выглядит стол в собранном состоянии, чтобы не было больших щелей между частями.

Круглый обеденный стол придаст вашему дому уют и создаст особенную атмосферу, в которую хочется с головой окунуться после трудного рабочего дня.

Если в доме есть бра, абажур или светильники на высоких ножках, то такая обстановка особенно располагает к душевным разговорам и встречам с друзьями и родными. Но не всегда можно найти быстро мебель вашей мечты, а иногда хочется, чтобы у нее была только ваша энергетика.

Можно ли сделать такую мебель своими руками и что для этого нужно? Первым делом желательно нарисовать хотя бы приблизительный чертеж изделия.

Сделать столик трансформер своими руками непросто, но результатом можно порадовать и удивить всех друзей и родных.

Замеры и шлифовка

После того как вы нарисовали чертеж изделия, нужно составить список необходимых инструментов.

К ним относятся следующие:

• дрель-шуруповерт с патроном не менее 10 см;
• элетролозбик;
• биты для шуруповерта;
• сверла по дереву;
• дисковая шлифмашинка.

Можно также использовать диск для болгарки или просто поставить в дрель соответствующую насадку.

Вариант круглого раздвижного стола трансформера.

Для того чтобы смастерить мебель, вам понадобятся следующие материалы:

• полотно — брус 3050х120х50 — для ножек стола;
• круг березовой фанеры или другого материала 1500 мм, толщиной 35 мм — столешница;
• диск фанеры размером 1280 мм, внутренним 1040 мм, толщиной 20 мм — связующий диск;
• 2 планки из фанеры 1060х120х20 мм.

Чтобы смастерить изделие, все детали нужно обрабатывать в 3 приема: сначала идет шлифовка, затем лакировка, и так 3 раза. Этот процесс позволяет сделать изделие гладким, чтобы деревянные частички не топорщились и не оставляли заноз.

Диск из верхней части эскиза выпиливается из фанеры, толщиной в 20 мм. Он помогает прикрепить всю конструкцию к столу и зафиксировать ножки. Ножки изготавливаются из брусков фанеры.

Из толстого полотна фанеры выпиливаются планки. Крепить их нужно с помощью конфирматов — как это делать, видно на эскизе.

Конфирматами прикручиваются ножки к верхнему диску стола.

Особое внимание при создании стола своими руками нужно уделить столешнице. Можно выпиливать ее из толстой фанеры любого дерева. Так стол будет смотреться монументально и очень солидно. А можно сделать ее из более легких вариантов ДСП.

Диаметр столешницы — 1500 мм. Внешний диаметр связующего диска равен 1280 мм, внутренний — 1040 мм. Ноги ставятся плоскостью вовнутрь, поэтому планки имеют размер 120х1060 мм.

Тонировать детали можно спиртовой морилкой или лаком — в зависимости от предпочтений. Затем нужно еще раз покрыть изделие лаком.

Это только один из множества примеров создания стола трансформера своими руками.

Если человек никогда не делал ничего подобного, то разобраться будет непросто. Если есть возможность, лучше предварительно проконсультироваться со специалистом. Так будет шанс не испортить заготовки.

На сегодняшний день существует множество клубов, где учат изготавливать деревянную мебель своими руками. Там можно научиться воплощать свои мечты об уютном круглом обеденном столике в реальность.

подробный чертеж, а также видео инструкция

Недавно мы наткнулись на очень интересный фото проект практичного стола-трансформера, который из обычной лавочки легко превращается в стол для застолья и наоборот. Самое важное, главное, а также интересное здесь то, что этот стол очень легко собрать своими руками. Он идеально впишется в любой дачный участок и несомненно порадует своей практичностью всех гостей и близких родственников.

Данный проект мы нашли в интернете, а так работоспособность данного предмета мы, конечно, гарантировать не можем. Тем не менее, после просмотра и изучения чертежей, а также принципов технологического процесса сборки этого стола (лавочки), мы считаем, что столвполне должен трансформироваться в лавочку и обратно. Никаких преград этому мы не обнаружили

В описании к фото и видео мы отметим самые простые, но в то же время и самые главные моменты (хотя те из вас, кто привык иметь дело с доской, рубанком, пилой и так далее сочтут это за лишние подробности). Первым делом сделаем акцент на том, что стол-трансформер собирается из отшлифованных досок, которые можно купить в любом большом сетевом строительном магазине. Сама конструкция состоит из трёх частей: двух лавочек и столешницы, которые соединены между собой незамысловатым механизмом из трёх брусков.

Стол-трансформер своими руками: видео инструкция:

Когда смотришь на это «чудо техники» в готовом варианте, может показаться, что процесс его сборки будет ооооооооочень затруднительным но, если его рассмотреть все в отдельности, по элементам, то вы поймёте что в сборке данного стола-лавочки, ничего сложного нет. Итак, давайте взглянем на то из чего состоит наша мечта!

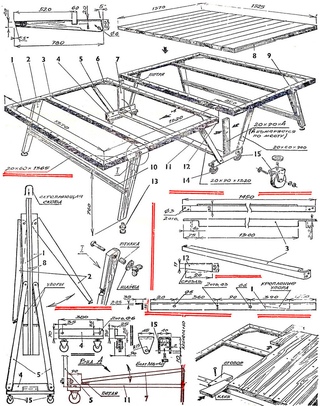

Стол-трансформер своими руками: подробный чертеж:

Будем рады если кому то чертежи раскладного стола-трансформера пригодились. Обязательно поделитесь своими результатами, если вы все-таки решитесь на сборку этого чуда! Уверены, это будет интересно не только нам, но и другим читателям нашей страницы! Удачи вам!

механизмы, чертежи и схемы сборки

Обновлено:

Изготовить стол трансформер своими руками вполне реально, если грамотно подойти к решению данного вопроса и обладать хотя бы минимальным опытом в самостоятельном создании предметов мебели. Дадим несколько полезных рекомендаций, которые помогут вам добиться желаемого результата своими руками.

Содержание статьи

Основные преимущества

Давайте посмотрим, какие плюсы вы получите, сделав своими руками столик трансформер.

1. Функциональный стол. Он может менять свои параметры по ширине, длине, высоте. Все зависит от того, какой механизм вы используете.
2. Компактные размеры. Собранный маленький столик трансформируется в полноценный обеденный стол, за которым может собраться вся семья, гости.
3. Дополнительные возможности. Вы вполне можете своими руками сделать не просто стол, а еще и место с ящиками, полками для хранения различных вещей — тех же праздничных тарелок, вилок, ложек.
4. Оригинальность. Сделав трансформер своими руками, вы получите стол, которого нет ни у кого больше.
5. Экономия пространства и средств. Стол занимает немного места в собранном виде, разбирается по необходимости. Плюс вам не придется отдельно покупать стол для кухни и гостиной. Достаточно трансформировать его, перенеся из кухни.
6. Простота трансформации. Любой механизм, используемый сегодня для столов трансформеров, прост в обращении. Пара движений, и компактный столик уже огромный стол.
7. Надежность. Если грамотно следовать инструкциям и чертежам, механизм прослужит долго, а стол трансформер станет достоянием вашей семьи на долгие годы.

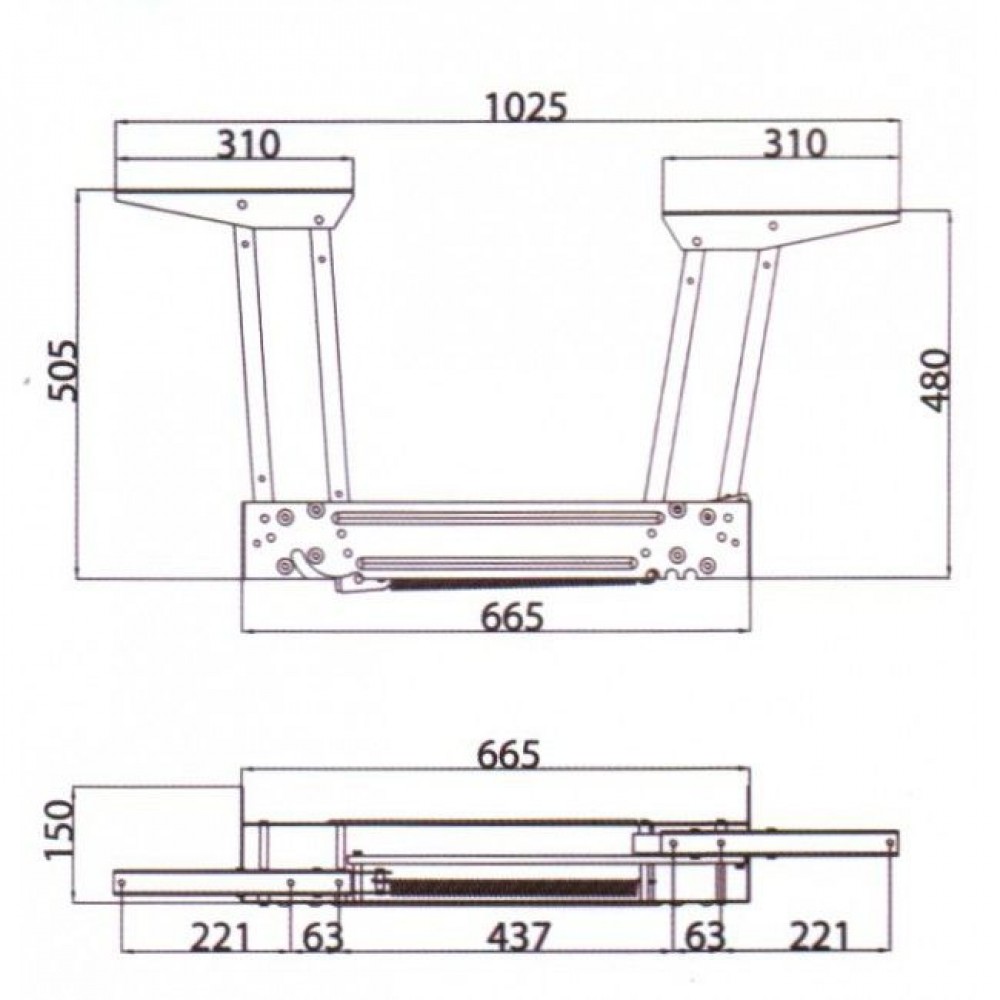

Механизм трансформации

Есть три основных вида механизмов трансформации столиков, которые используют на фабриках и при создании своими руками.

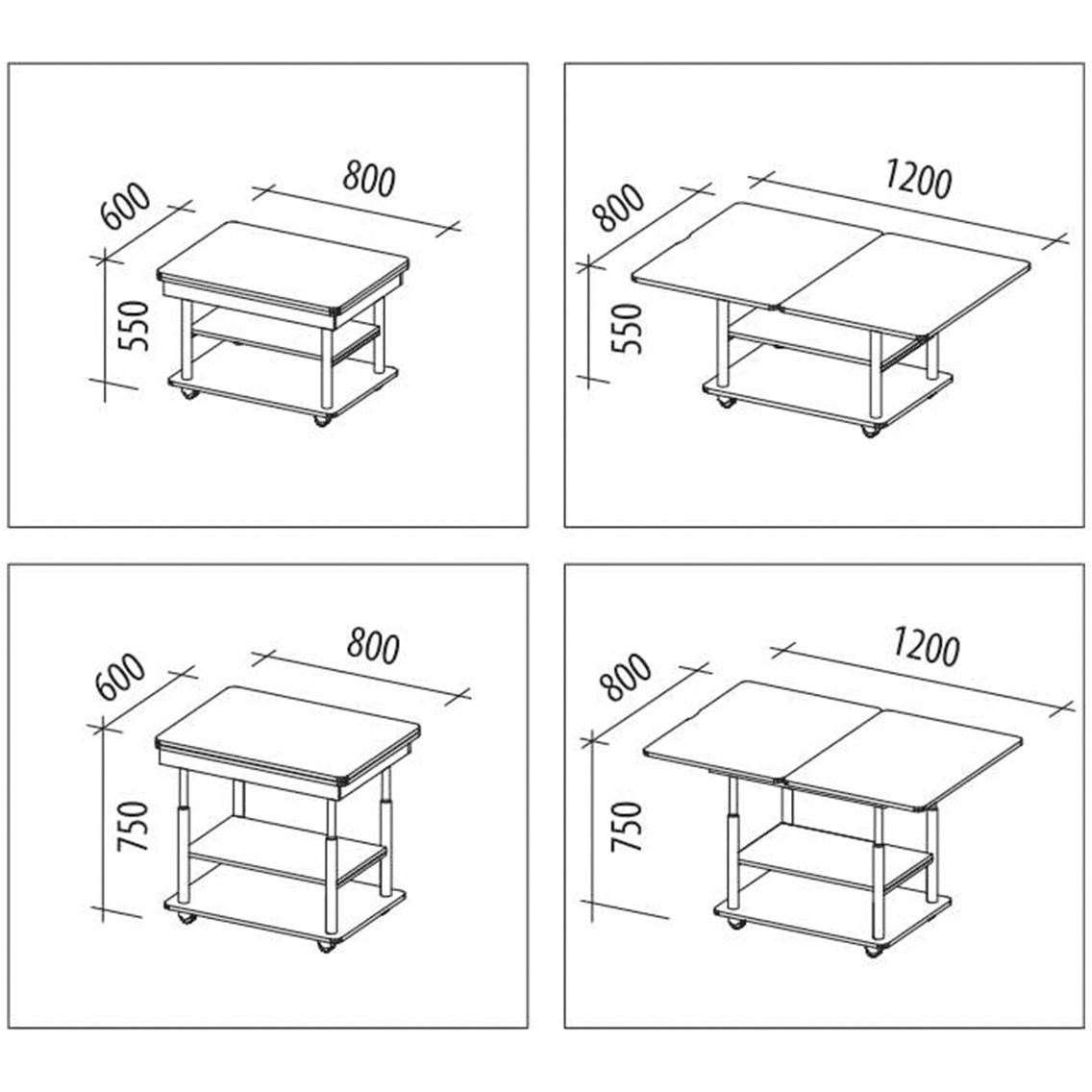

• Трансформируется только столешница. Менять можно длину, ширину, высоту, а порой и форму. Механизм просто, отлично подходит для тех, кому нужны иногда большие столы;
• Видоизменяется только высота. Это преимущественно журнальные столики трансформеры, которые требуется превратить в нормальные по высоте обеденные время от времени;
• Универсальная трансформация, где задействованы все элементы — столешница, ножки. По функциональности они наиболее предпочтительные, но выполнить их своими руками сложно новичкам. Механизм не из простых.

Материалы

Выбрав механизм превращения столика трансформера, следует подумать относительно материалов, из которых будет изготовлен ваш шедевр.

Сегодня стол трансформер своими руками делают из самых разнообразных вариантов, среди которых наиболее популярными являются следующие.

1. ДСП. Стоит не дорого, выглядит привлекательно. С таким материалом легко работать.
2. ДВП. Такие плиты следует выбирать средней плотности. Материал экологически чистый, простота обработки позволяет сделать своими руками столешницу и прочие компоненты любой формы и размеров.
3. Дерево. Натуральное, безопасное, но достаточно дорогое. Если вопрос денег не так важен, выбирайте дерево. Но подойдет оно не подо все стили интерьера.
4. Стекло. Эстетика, оригинальность, современность, возможность декорирования. Но многие опасаются, поскольку это стекло. Если выбрать закаленное, высокопрочное стекло, по уровню надежности оно не уступит дереву.
5. Металл. Самый прочный вариант, позволяющий получить разнообразные формы. Актуален для современных стилей хайтек, лофт.

Компоненты для работы

Теперь пришло время собрать все, что вам потребуется для создания столика трансформера:

• Доска для основания;
• Фанера для обода столешницы;
• Элементы для создания ножек — бруски дерева, трубы из металла или уголки;
• Детали для несущих стенок;
• Электроинструменты — дрель, лобзик, ручная пила;
• Кисточки для покраски;
• Петли из латуни;
• Крепежные элементы;
• Наждачка;
• Краска, лак и морилка;
• Чертежи.

Это примерный набор материалов и инструментов, поскольку в зависимости от выбранного варианта стола и его внешнего вида, набор может несколько видоизмениться.

Чертежи

Основа всего стола — это грамотно разработанный чертеж. Получить его можно тремя способами.

1. Использовать найденные в сети Интернет чертежи.
2. Обратиться к специалистам, которые сделают для вас чертежи, учитывая ваши пожелания и собственный опыт.
3. Сделать чертеж своими руками, предусмотрев в нем механизм трансформации, размеры, габариты, используемые материалы. Идеи берутся из головы или на основе поиска вариантов в Интернете. Самое важное уделить внимание столешнице, рамке с жесткими ребрами, и ножкам. Точно указывайте размеры до миллиметра, чтобы из желаемого получить действительное.

Дальше предстоит наиболее значимый этап — вырезать, распилить и обработать морилкой, лаком, краской все элементы согласно чертежам, закрепить механизм трансформации стола и собрать все это вместе.

Универсальной инструкции по созданию своими руками трансформирующегося стола нет, поскольку вариантов существует великое множество, начиная от самых простых, заканчивая невероятно сложными конструкциями со множеством подвижных элементов, шкафчиками, секциями.

Применение в квартире или доме стола трансформера — это возможность существенно сэкономить пространство, обеспечить себя необходимым комфортом и возможностью превратить компактный столик для нескольких человек в полноценный большой стол, где легко поместятся все ваши друзья во время встречи у вас дома.

Стол-трансформер своими руками: стол-книжка и рабочий столик

Содержание:

Складная мебель давно стала привычным элементом интерьера. Дизайнеры всего мира предлагают новые остроумные решения, сочетая самые разные предметы обстановки в одно целое. Исчезли из обихода столы-монстры, занимающие половину полезной площади небольших квартир. На их место пришли удобные складные конструкции. Но столов много не бывает. Собственная горизонтальная поверхность необходима практически каждому члену семьи. Поэтому идея сделать небольшой стол-трансформер своими руками, рано или поздно посещает каждого мастера.

Стол-книжка своими руками как пример стола-трансформера

Рассмотрим как сделать две наиболее популярные модели столов-трансформеров: стол-книжку и откидной рабочий столик.

1. Стол-книжка

Подготовительные работы

Стол-книжка в разложенном состоянии принимает внушительный вид, а в сложенном может быть небольшой тумбой возле стены. Начинаем, как обычно, с чертежа. Примерные габариты нашего будущего стола:

• Высота – 750 мм,
• Ширина – 800 мм,
• Длина сложенного стола – 282 мм,
• Длина разложенной столешницы – 1520 мм.

Вычерчиваем эскиз с указанием размеров всех деталей. Их немного:

1. Основа с ребрами жесткости.
2. Три части столешницы.
3. Две раздвижные ножки.

Эскиз стола-книжки

Если сделать два таких стола-книжки, то длина общей поверхности составит около 3 метров. Сюда уже вполне усядется небольшая свадьба. Из инструментов нужны будут только дрель и шуруповерт (или отвертка). Для изготовления столов-трансформеров нам потребуются следующие материалы:

• Лист ЛДСП размерами 3500х1750х16 мм (хватит половины). По возможности, ищите влагостойкое.
• Петли-бабочки 45 мм – 12 шт.
• Уголки для привинчивания столешницы к боковым стенкам основы – 4 шт.
• Уголки для ограничения раскрытия ножек – 2 шт.
• Евровинты (конфирматы) размерами 75х4,5 мм – 45 шт.
• Заглушки для конфирмата – 45 шт.
• Меламиновая кромка.
• Саморезы (для установки петель) – 100 шт.

Распил ЛДСП закажите в мастерской или прямо на складе, где брали лист. Специалист раскроит плиту на станке, по нужным размерам и без всяких дефектов. Самостоятельный распил плиты, да еще неопытной рукой, приведет к многочисленным сколам и порче материала.

Детали стола-книжки своими руками

В мастерской необходимо представить свой чертеж с полными габаритами всех деталей. Параметры их будут выглядеть так:

1. Большие крышки (2 шт.) – каждая по 800х635 мм.
2. Малая крышка (1 шт.) – 800х250 мм.
3. Стойки основы (2 шт.) – 734х250 мм (высота стола 750 мм минус толщина столешницы 16 мм).
4. Ребра жесткости для основы (3 шт.) – 708х110 мм.
5. Ребра жесткости в выдвижных ножках (2 шт.) – 568х180 мм.
6. Вкладные стойки ножек (4 шт.) — 702х60 мм.
7. Накладные планки ножек (4 шт.) – 600х60 мм.

Компьютер просчитает оптимальную карту раскроя деталей на плите, мастера распилят и выдадут упакованную стопку заготовок. Теперь наша задача, как сделать стол-трансформер, приобретает зримые очертания. Приступаем к основным работам.

Сборка стола-книжки

Первым делом оклеиваем спилы деталей меламиновой кромкой. Делается это с помощью утюга. Накладываем кромку на торец и прижимаем горячим утюгом. Лишние нахлесты срезаем острым ножом. Порядок дальнейших действий:

1. Собираем на евровинтах две ножки и привинчиваем к ним петли. Закрываем конфирматы заглушками.
2. Собираем основу стола. Нижнее горизонтальное ребро жесткости крепим на высоте 100 мм от пола, с отступами в 70 мм от краев боковых стенок. Следующее ребро жесткости идет сразу на горизонтальном. Верхнее ребро жесткости размещаем посередине между столешницей и предыдущим ребром (его торец будет на высоте 425 мм от пола).
3. Ставим основу на уже прикрученную малую столешницу, то есть вверх ногами. Заметьте, что боковые стенки размещены на 3 см вглубь от краев стола. Укладываем по обе стороны основы две большие крышки, сводим все вместе и проверяем геометрию. Привинчиваем крышки с обеих сторон петлями-бабочками.
4. Не переворачивая конструкцию, прикручиваем к основе ножки стола. Переворачиваем готовый трансформер и устанавливаем его на место.

Сборка вместе с кромлением деталей займет несколько часов, а расходы на собственноручно сделанный стол-книжку составят треть от его рыночной стоимости.

2. Откидной рабочий столик

В малогабаритных квартирах бывает трудно найти себе место для работы. Здесь придет на помощь простейший откидной стол-трансформер. В сложенном виде он займет 90 см вдоль стены в длину и 18 см в ширину. Раскладываясь, стол превращается в полноценное рабочее место. На него можно поставить ноутбук, положить папки с документами или швейные принадлежности.

Откидной рабочий столик

Материалы для откидного рабочего столика

Трансформер состоит из несущей части, столешницы, полки и двух подкосов. Делаем несложный чертеж с размерами. Материалом для изготовления послужит лист ламинированной ДСП толщиной 16 мм. Можно сделать столик из доски или клееной фанеры, тогда понадобится зачистка наждачной бумагой, окраска, лакирование. ЛДСП в этих операциях не нуждается, к тому же обладает высокими водоотталкивающими свойствами.

Собранный рабочий столик-трансформер

Деталировка столика:

• Подкосы (2 шт.) – 345х345 мм.
• Столешница – 450х900 мм.
• Полка – 150х900 мм.
• Несущая часть: 900×620 мм с вырезом 700×345 мм (отступ 275 мм от верха и 100 мм от боковых краев).

Чертеж несущей части и подкосов

Еще нам понадобятся рояльные петли, крепления для навешивания, саморезы, а также куски ДВП (два 620×80 мм и один 720×80 мм). Поскольку вес столешницы полностью приходится на рояльную петлю, следует уделить особое внимание сечению и правильному закручиванию шурупов.

Порядок сборки столика таков:

1. Оклеиваем торцы ЛДСП меламиновой кромкой.
2. Закрываем заднюю поверхность несущей детали кусками ДВП. Они скроют места крепления и зазоры у стены.
3. Посредством рояльных петель соединяем подкосы с внутренними боковыми торцами несущей конструкции.
4. Привинчиваем к задней поверхности скобы для крепления столика к стене.
5. Притягиваем полку к П-образной части струбцинами и прикручиваем ее сзади длинными саморезами. Предварительно нужно разметить места вкручивания саморезов, чтобы они точно вошли в торец полки.
6. Навешиваем столешницу с помощью рояльной петли, совмещая ее с торцом верхней внутренней части несущего элемента.
7. Надежно закрепляем крючки в стене. Навешиваем на них всю конструкцию.

Средняя высота столешницы от пола должна быть не менее 700 мм. Такой компактный трансформер можно установить везде, где найдется метр свободной стены – на кухне, в прихожей, в спальне. Столик легко поддается модернизации и переносу в любое другое, более удобное место.

Некоторые люди предпочитают работать стоя. В таком случае размещайте столик на стене на такой высоте, чтобы его столешница была на уровне вашего пупка.

Таким образом, столы-трансформеры позволяют оптимально использовать жилое пространство квартиры. И вы всегда достаточно легко сможете изготовить их.

советы, чертежи и схемы сборки

Закажи на Aliexpress с доставкой из России и скидкой до 25%

Современный мебельный рынок предлагает мебель различных стилей на любой вкус и кошелек. В выставочных павильонах можно найти роскошные, похожие на королевские, кровати, кресла, комоды, разместить которые возможно в огромном помещении.

Можно найти и более скромные, но выполненные со вкусом нарядные гарнитуры. Есть и совсем простая и дешевая мебель.

Куб-трансформер может служить тумбочкой, столом с пуфами, креслом и и полноценной кроватью

Особняком находится трансформер, которая демонстрирует предельную компактность, универсальность использования и предельную простоту. Она прекрасно вписывается в помещения, оформленные в стиле минимализма, и позволяет увеличить жизненное пространство, наполнить его воздухом и светом.

Двухспальная кровать в гостиной не займет много места днем и станет удобным спальным местом ночью

Определяемся с дизайном и конструкцией

Функциональный трансформер, включающий кровать, диван, стол и пуфики для гостей

Мебель-трансформер – изобретение, которое широко использовалось в квартирах малой площади, где невозможно было установить «полноценные» диваны, кровати, столы. Таких малогабаритных квартир было великое множество.

Комод легко превращается в компьютерный стол и полочку для принтера

Однако со временем на нее обратили внимание и те, кто имеет достаточно просторные комнаты, но привык к минимализму или хочет максимально наполнить свое жилище светом и воздухом.

Простое и компактное решение — полка под окном, а если понадобится, это обеденный стол со стульями

Трансформеры не только позволяют реализовать эти задачи, но и решают еще один вопрос: оригинальности интерьера и простора для дизайнерской мысли. С помощью такой мебели можно превратить:

• спальню – в гостиную, и – наоборот;
• кровать-шкаф – в уютный диван;
• спальное место – в часть стенового пространства;
• небольшой сундучок, занимающий совсем мало места – в небольшой стол с пуфиком.

Кровать-трансформер удобна в маленьких и в больших помещениях, так как способна превратить комнату в гостиную днем, а в спальню ночью

Простор для различных дизайнерских решений предоставляет использование модульной мебели, как самостоятельного элемента, или вкупе с другими видами трансформационной:

• раскладными;
• выдвижными;
• поднимающимися (откидными).

Трансформер мягкое кресло-кровать в сложенном и разложенном виде

С помощью различных конструкционных решений, в том числе «исчезающих», можно гостиную к вечеру превратить в детскую, а на маленькой кухне «спрятать» обеденный стол после трапезы.

Компьютерный стол-трансформер для работы сидя и стоя

Детскую или кабинет можно оборудовать диваном или полноценным спальным местом, рядом с которым появятся шкафы и полки, собранные из различных модулей.

Детская кровать-трансформер может служить манежем для малыша и комодом или кроватью для подростка, тумбой и полкой

Они будут украшать комнату, выполнять функциональные задачи и придавать особую оригинальность помещению.

Софа-кровать двухъярусная – сильное и компактное решение для маленькой детской

Чертежи мебели трансформера своими руками

Схема шкафа-кровати трансформера

Чертежи также можно выполнить самостоятельно или найти в интернете, где предлагаются и мастер-классы по составлению эскизов и чертежей и изготовлению трансформера своими руками.

Чертеж шкафа с встроенной кроватью

При выполнении чертежа необходимо учесть:

• размеры помещения, где предполагается установка мебельного трансформера;
• четкие параметры нового изделия;
• материалы, которые будут использованы, и их свойства;
• место расположения изделия;
• тип трансформера.

При составлении чертежа требуется предельная точность и выверенность размеров изделия.

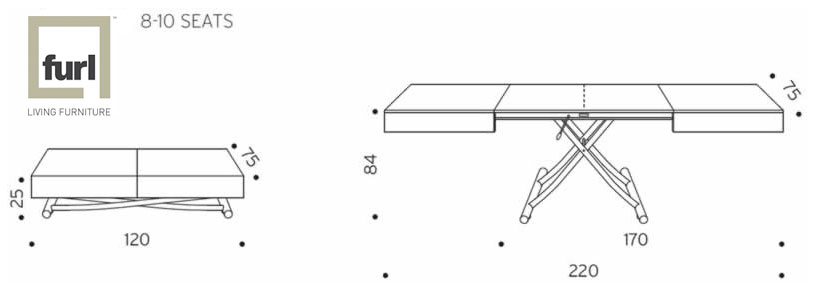

Схема стола трансформера с размерами

Необходимые материалы

Набор необходимых материалов напрямую будет зависеть от того, на каком виде мебели остановится домашний мастер. Однако, есть перечень, который присутствует при любом выборе.

Повышенная влагостойкость и плотность

При оформлении дверей шкафов, ящиков

Необходимые инструменты

Набор необходимых инструментов для изготовления своими руками также будет отличаться, в зависимости от выбранного вида мебели. В общий перечень войдут:

• петли для фасадов;
• металлические или пластмассовые соединительные угольники;
• направляющие для ящиков;
• электродрель с набором сверл;
• струбцины;
• фреза;
• молоток;
• утюг;
• лобзик или ножовка;
• измерительные приборы.

Этот список может меняться, в зависимости от выбранной модели

Процесс изготовления: пошаговая инструкция

Схема простой самодельной подъемной кровати

Чтобы изготовить кровать-трансформер своими руками, нужно двигаться пошагово, не пропуская никаких важных моментов подготовки и выполнения работ.

Начинать нужно с выбора места расположения изделия, после чего можно приступать к изготовлению эскиза, а затем – чертежа.

Очень компактная кровать-трансформер для интерьерных решений в стиле минимализм

После выбора дизайна изделия, уточнения его размеров и составления чертежа, можно приступать к изготовлению. Попробуем сделать кровать – шкаф. Несмотря на кажущуюся сложность, изготовить ее не очень трудно. Главная проблема – большие размеры.

Выбирается материал и делаются размеры.

Детали для будущей кровати

За основу самой кровати можно взять ортопедическое основание и матрас

Каркас будем устанавливать на бруски

Размечаем посадочные места под боковины шкафа

Стыкуем основание шкафа с его боковыми панелями

Крепим верхнюю панель и закрепляем конструкцию на стене

Схема подъемного механизма и ножки кровати

1. Теперь можно соединить обе части трансформера, вернув ламели на прежнее место.

Возвращаем ламели на место для основания матраса

Устанавливаем фасад в виде импровизированных дверей шкафа

Совет. Не стоит вместо бруса устанавливать основу на стандартные ножки для мебели, потому что они могут не выдержать веса конструкции.

Готовый подъемный механизм сэкономит ваше время и силы при изготовлении кровати-трансформера

Чтобы перевести кровать в горизонтальное положение, нужно установить ручки и воспользоваться ими.

Внимание! Фасад должен быть в сочетании с находящейся в комнате мебелью. Что касается фурнитуры, то ее расположение не имеет существенного значения.

Видео: Шкаф кровать своими руками

Читай также:

Малогабаритные диваны ,
Дизайн малогабаритной кухни ,
Что важно учитывать при покупке кровати, чтобы не ошибиться с выбором ,
Дизайн спальни 12 кв м — реальные фото в интерьере ,
Мебель-трансформер для квартир-студий ,

Закажи на Aliexpress с доставкой из России и скидкой до 30%

Самодельный трансформатор

Вы можете пропустить этот первый раздел, если не интересуетесь теорией.

Первоначально вторичная обмотка была намотана обычным образом вокруг первичной обмотки на средней ножке. Вся важная площадь поперечного сечения этой центральной ножки, где встречаются все жилы, составляла 8 квадратных дюймов. Я говорю важно, потому что, среди прочего, большие ядра лучше рассеивают тепло.
Величина создаваемого потока зависит от таких факторов, как: размер и материал сердечника, входное напряжение, первичная индуктивность и т. д.
Поскольку в конечном итоге вам нужно высокое соотношение витков, вам потребуется минимальное количество первичных витков, при котором , а не насыщают сердечник.
Конструкция трансформатора на самом деле довольно сложна, и обычное упрощенное объяснение из учебника может привести к тому, что вы ошибочно решите, что его легко сконструировать. Зная об этом еще в подростковом возрасте в колледже, я пошел по легкому пути и использовал существующие первичные спецификации. Если вы тоже выберете этот путь, не отклоняйтесь слишком далеко от первоначальных спецификаций, поскольку производители склонны проектировать первичную обмотку так, чтобы она с самого начала была как можно ближе к насыщению, но на самом деле этого не происходило.

Если , хотя вам нужна совершенно новая первичная обмотка, существует несколько стандартных формул для расчета как необходимого размера сердечника, так и количества витков, но все они зависят от того, знаете ли вы магнитную проницаемость материала сердечника, а также предполагают что коэффициент связи близок к единице (1).
Приблизительное значение можно найти, взяв квадратный корень из ожидаемой мощности и умножив это число на 0,14. Это означает, что мой предполагаемый самодельный трансформатор мощностью 5800 Вт должен был иметь размер сердечника, равный квадратному корню (5800) * 0.14 = 10,66 кв. дюймов, на самом деле было 8 кв. дюймов.
Трансформатор для электроники или особенно для аудиосистемы должен быть изготовлен по высоким стандартам. Но самодельные трансформаторы для тесла действительно должны соответствовать двум требованиям: высокое выходное напряжение и способность подавать как можно больший ток.
Итак, предполагая, что вы используете надлежащий многослойный сердечник, а не старую трубу, заполненную сварочными прутками, приемлемая формула, которую я нашел, которая даст отправную точку, состоит в измерении размера поперечного сечения сердечника в квадратных дюймах. Это измерение мы затем назовем «A», входное напряжение будет «E», а «K» будет равно 6,5 для системы 60 Гц или 7,507 для системы 50 Гц.

Количество первичных витков = (K * E) / A.

Используя эту цифру на моем сердечнике, я получил цифру в 222 витка, необходимых для создания достаточного потока.

Количество витков вторичной обмотки рассчитывается следующим образом:
222 витка / 240 вольт = 0,925 вольта на виток первичной обмотки. При коэффициенте «1» вторичная обмотка из 10 000 витков будет развивать 10 000 * 0.925 вольт = 9250 вольт.

Таким образом, сначала намотайте 222 витка первичной обмотки и подключите их к сети, чтобы убедиться, что первичный ток без нагрузки, так называемый ток возбуждения, не слишком высок. Допустимо от ~5% до 10% от максимального ожидаемого первичного тока короткого замыкания для этого тока включения. Помните, однако, что чем больше сердечник, тем выше будет ток возбуждения.
Затем, когда вы довольны количеством первичных витков, хорошей идеей будет просто намотать временную вторичную катушку из [скажем] 50 витков, используя полный сердечник. Затем измерьте индуцированное напряжение в нем и разделите на 50. В идеальном мире это будет равно 0,925 вольта, которое дал расчет в предыдущем примере. Но если вместо этого вы получаете 0,7 вольта, а вам все еще нужен выход 9250 вольт, вам нужно будет отрегулировать количество вторичных витков, рассчитанное по формуле: 9250 / 0,7 = 13 214 витков.

Хотя формула фактически давала 222 первичных витка для моего собственного сердечника, на самом деле я обнаружил, что в оригинале было только 130 витков. Это может быть связано отчасти с проницаемостью материала сердечника, по которой у меня нет данных, но в основном с тем, что в нем использована бифилярная обмотка.Таким образом, на моей первичной обмотке из 130 бифилярных витков (130 * 2) вход 260/240 В означает, что каждый первичный виток будет нести 1,083 В.
Я решил использовать две вторичные обмотки, намотанные на каждую внешнюю ногу (по причинам, объясненным ниже), поэтому каждая вторичная обмотка из 5432 витков будет развивать 1,083 * 5432 = 5884 вольт, а их общее напряжение составляет 11 769 В. Из-за потерь и не совсем идеальной связи я на самом деле получил 10,87 тыс., Одна сторона выдала 5,51 тыс., а другая 5,36 тыс.

Как упоминалось в , обычно считается, что коэффициент связи близок к «1», но это почти наверняка будет недостижимо с трансформаторами с домашней обмоткой, если только не используется машина для намотки трансформатора.Это в основном потому, что слои никогда не будут идеально ровно лежать друг на друге, что, кстати, также может сделать обмотки намного больше, чем вы планировали изначально, поэтому здесь необходима осторожность.

В качестве примера:
Если вы использовали 20 тысяч проводов, в обмотке шириной 10 дюймов теоретически должно быть 500 витков на слой (10/0,02). На практике вы можете получить 20 тысяч проводов. с зазором в 2 или 3 тысячи перед соседней обмоткой. Таким образом, каждая обмотка фактически занимает в среднем 22.5 тыс. 10/0,0225 = 444 витка вместо 500.
Таким образом, если вы изначально планировали 30 слоев по 500, что в сумме составляет 15 000 витков, теперь вам потребуется 15 000 / 444 = 34 слоя.
Каждый слой также нуждается в изоляционной бумаге, и вы обнаружите, что это основная причина громоздкой обмотки.
Самый первый слой из 20 тысяч проводников с 5 тысячами изоляции, скорее всего, станет 26 или даже 27 тысячами, так как бумага не ляжет впритык.
Но следующий слой, в дополнение к только что упомянутой проблеме, также может не располагаться на одном уровне с нижележащим слоем, поэтому последующие слои могут быть до 30 тысяч вместо 25.Также помните, что любые выпуклости или неровности на внутреннем слое становятся намного хуже к тому времени, когда они достигают внешнего слоя.

Как уже упоминалось в , я просто перемотал первичную обмотку новым проводом, используя те же характеристики, что и оригинал. Возможно, вы даже сможете использовать существующий первичный провод, не разматывая его.

Вторичный провод , который я использовал, был 0,4 мм / AWG № 26 / SWG № 27). После долгого просмотра различных таблиц силы тока проводов я использовал цифру ~ 500 круговых мельниц на ампер (cir mil/amp), но только потому, что обмотки покрыты маслом. (используйте от 1000 до 750 мил/ампер в воздухе. «Мил» = диаметр проволоки в тысячах квадратов)

Вычисление: 0,4 мм = 15,748 тысяч, в квадрате это равно 248 милам, 248/500 = 0,5 (0,495) Ампер. Балласт реально дает 537 м/год при первичном потреблении 21 ампер.

Бифилярная первичная обмотка представляет собой провод AWG № 14 / SWG № 16. Текущая мощность при использовании 500 мил/ампер составляет 8,25 ампер. Однако бифилярная обмотка означает, что она будет выдерживать 16,5 ампер.
Поскольку глубина обмотки не слишком велика, масло должно легко циркулировать, поэтому я использую максимальный ток 21 ампер.Масло и сама обмотка нагреваются только при физическом прикосновении.

Вес в сборе в коробке с маслом составляет 31 кг или 68 фунтов.

У кого-нибудь есть опыт работы со столом-трансформером? : BuyCanadian

Примечание: это мой взгляд на текущую ситуацию.

В ноябре 2019 года я поддержал Kickstarter для стола 3. 0. С нетерпением ожидая, что это будет здесь в начале этого года (апрель/май), о боже, меня ждал сюрприз!

Помимо дефекта и неправильного выбора со стороны компании (в чем они признались в прямом эфире), у них изначально часть журнального столика кикстартера не была предварительно собрана.После первоначальной реакции со стороны спонсоров они решили вместо этого предварительно собрать журнальный столик, что задержало их поставки в феврале. Они с сомнением не сообщали спонсорам, в чем заключалась эта проблема, до прямой трансляции в июле 2020 года.

Следующей постоянной проблемой, с которой они столкнулись, был covid-19, поразивший их экономику и службы доставки в Северной Америке. Добавим к этому тот факт, что я, американский потребитель, застрял не на той стороне границы, а США, установившие там в то время жесткий контроль, поставки неизбежно задерживались.

Изо всех сил пытаясь взять под контроль производство и отгрузку, компания не спешила распространять свой продукт среди всех покровителей.

После июльского прямого эфира они стали чуть более громко говорить о своих текущих делах, но большинство американских потребителей по-прежнему остаются с пустыми руками, и, похоже, их предприятие готово, упаковано и готово к отправке. Проблема в том, что их никто никуда не отправляет.

Если вы являетесь потребителем из Канады, похоже, они могут отправить товар без проблем.У их канадских сторонников не было никаких проблем, кроме незначительных задержек, так как они в основном дома.

В настоящее время я не могу говорить за постоянных покупателей с их сайта.

В целом их продукт сам по себе был отмечен как высококачественный, и многим людям понравилось то, что они получили. Также было большое несогласие с теми, кто с пустыми руками потратил 1000 долларов на свой последний Kickstarter.

Очень жаль, что сложилась такая ситуация, так как эта компания уже проводила другие кикстартеры в прошлом и получила восторженные отзывы.Это, кажется, было огромной ошибкой с их стороны, поскольку они откусили больше, чем могут прожевать.

Я не хочу ругать компанию, потому что есть определенные обстоятельства, которых никто не ожидал. Однако их обеспечение качества и отношения с потребителями определенно упадут на низком уровне.

Планы складных столов для пикника — простые в сборке проекты

Планы складного стола для пикника. Планы включают список покупок, список вырезок и бесплатную загрузку в формате PDF.

Этот стол для пикника складывается, образуя набор скамеек, или может быть сложен в виде стола для пикника.

Этот простой проект своими руками можно выполнить за выходные. Для начала следуйте пошаговым иллюстрированным инструкциям. Ссылка для скачивания находится в конце проекта.

Планы складных столов для пикника — обзор

Планы складных столов для пикника — Список материалов

Список покупок

  // Введите здесь свой комментарий
вернуть 5


  const val = {{textinput1.value}}
вернуть parseFloat(значение) * 10


  const val = {{textinput1.value}}
вернуть parseFloat(значение) * 10


  // Получает данные запроса
{{sqlQuery.данные}}

// Извлекает исходный ответ на запрос
{{sqlQuery.rawData}}


  {{ formatDataAsArray(sqlQuery.data) }}


  константные данные = {{query1.data}}

вернуть data.sort((e1, e2) => e1.fieldToSortBy - e2.fieldToSortBy)


  константные данные = {{query1.data}}
вернуть data.map (х => х + 1)


  константные данные = {{query1.data}}

вернуть data.filter(f => f.fieldToFilterBy.toLowerCase().indexOf(textInput3.value.toLowerCase()) !== -1 )


  var sqlDataSorted = {{formatDataAsArray(query1.data)}}.sort((e1, e2) => e1.id - e2.id)
var apiDataSorted = {{query2.data}}.sort((e1, e2) => e1. id - e2.id)

_.zipWith(sqlDataSorted, apiDataSorted, (sql, api) => Object.assign({}, api, sql))


  вернуть data.countries.length > 5 ? «Ошибка: набор результатов слишком велик»: ноль
