советы и рекомендации Прихожая из массива дерева своими руками

Большинство предметов мебели по своему устройству достаточно просты, что вполне обоснованно. Краснодеревщики насчитывают за своим ремеслом несколько столетий, а вот производство мебели в массовом масштабе началось сравнительно недавно. И до этого момента столы, стулья, кровати, шкафы каждый хозяин дома изготавливал самостоятельно.

Сделать можно и сейчас своими руками. Более того, современные инструменты и материалы значительно облегчают этот процесс.

Обстановка в прихожей не относится ни к парадной, ни к универсальной, от нее требуется лишь вместительность, компактность и аккуратный внешний вид. Украшений здесь минимум. Ну и, говоря по чести, украсить мебель – дело несложное и приятное.

• ДСП – лучший вариант для самостоятельного изготовления шкафа или вешалки. Материал легко нарезается, обрабатывается, отличается малым весом и не требует усиленного крепежа или фурнитуры. К тому же ДСП весьма доступен по цене.
• Фанера – при почти такой же легкости, отличается большой плотностью и прочностью. Из фанеры в домашних условиях можно сделать не только криволинейные элементы, но и с прорезным узором.
• МДФ – немногим уступает фанере по прочности. Несомненный плюс материала – возможность разнообразной обработки. МДФ можно красить, морить, тонировать и так далее.
• ДВП – материал для задних стенок шкафов, тумб, комодов и так далее.
• Стекло или зеркало – собрать самостоятельно створку шкафа из стекла или зеркала не такая уж непосильная задача. Но, во-первых, придется приобретать и самостоятельно нарезать профиль, а, во-вторых, стекло имеет большой вес, потребуется хотя бы один помощник.
• Если же принято решение изготовить прихожую из массива, то приобретается мебельный щит в соответствующем количестве.
• Деревянный брус – любая каркасная конструкция собирается из бруса.
• Обрезные доски – чаще всего используется сосна, так как это самая доступная по цене древесина.

К дополнительным материалам относится гипсокартон – для обустройства встроенных ниш, и мебельная кромка – обязательный элемент.

В зависимости от рода мебели для прихожей понадобится разного рода фурнитура:

• направляющие для ящиков и шины для раздвижной системы, если сооружается ;
• дверные петли, замки и ручки, если предполагается обустроить комод или ;
• крючки для одежды – этот атрибут обязателен.

Количество и качество крепежа также подбирается в зависимости от того, что именно собирают:

• гвозди, шурупы, саморезы;
• мебельные конфирматы и шканты – при сборке мебели нельзя обойтись без деревянного крепежа;
• металлические и пластиковые мебельные уголки;
• заглушки.

Набор инструментов вполне стандартный: шуруповерт, дрель, электролобзик или пила по дереву, ключ для конфирматов, киянка. Если производится крепление на клей, а это вполне допускается, то обязательно нужна струбцина. Для проверки вертикальности и горизонтальности потребуются угольник и строительный уровень.

Фото мебели, сделанной своими руками для маленькой прихожей (после ремонта)

Как сделать прихожую своими руками

К наиболее ответственным этапам самостоятельного изготовления относится снятие размеров. Если здесь будет допущена оплошность, вся остальная работа пойдет насмарку.

Модель шкафа, прихожей или комода тщательно рассчитывается. Можно использовать готовый чертеж, если размеры подходят для прихожей. Если нет, и собственный опыт в чертежном деле слишком мал, лучше обратиться к специалисту и получить готовый проект под требуемые размеры.

Нарезка ДСП, МДФ и фанеры, а также кромкование предлагаются в большинстве магазинов, где продается этот материал. Эта услуга относительно недорогая, а времени и усилий сэкономит много.

Фото встроенного шкафа в прихожую, сделанного своими руками

Шкаф-купе

Изготовить своими руками и проще, и сложнее одновременно. Проще, потому что некоторые детали нет нужды рассчитывать и выкраивать. Сложнее, так как шкаф «привязан» к нише, а, значит, проект должен учитывать особенности стен и пола.

Уровень «встроенности» может быть разный. В идеальном случае это ниша, которая оборудуется полками и штангой с вешалками, ну и раздвижной системой. Причем в этом случае створки монтируются как межкомнатная дверь – к стене и к полу. Но намного чаще под встроенным подразумевают шкаф, который занимает угол комнаты. В этом случае отсутствует одна боковина и задняя стенка, а зачастую пол и потолок.

1. Основой такого изделия служит деревянный каркас. Для описанного выше случая требуется две рамы – передняя и боковая, которые собираются на саморезы или гвозди. На рамах, в местах, где предполагается устройство полок и перегородки, закрепляются поперечные рейки.
2. На стенах, полу и потолке размечают место установки каркаса, высверливаются отверстия под крепление. На каркасной конструкции желательно отметить места фиксации.
3. Сначала на дюбели закрепляют к стене и потолку переднюю раму. Вертикальность проверяют уровнем. Затем устанавливают боковую.
4. Внутри полученной ниши к стенам монтируют деревянные рейки под полочки. Полки вырезают из фанеры или ДСП. Детали не закрепляют, а просто укладывают на рейки. При желании фиксируют гвоздиками.
5. Боковину можно обшить обычным гипсокартоном, а затем оклеить или окрасить по вкусу, или же зашить ламинированным ДСП. Здесь можно установить закругленные полочки. Они крепятся к деревянному каркасу, поэтому прочность обшивки не принципиальна. Но если в этом отсеке устанавливают штангу для плечиков, то боковину обшивают ДСП или фанерой, так как гипсокартон такой нагрузки не выдержит.
6. Последними устанавливают раздвижные двери. Верхние направляющие монтируют на потолок, а нижние – на пол. Очень важным является в этот момент соблюдение размеров. Для надежности используют макет двери: любую деталь высотой со створку, тот же лист гипсокартона вставляют в верхнюю шину и, проверив вертикальность, размечают на полу место крепления нижней направляющей. В этом случае действительно лучше отмерить 7 раз.
7. Створка вставляется в верхнюю шину под некоторым давлением – верхние ролики это позволяют, а затем в нижнюю. Положение дверного полотна корректируется регулировочными винтами. Створка должна двигаться плавно и свободно.

Описанный вариант имеет небольшие размеры и достаточно простое устройство – всего два отсека. Если площадь прихожей позволяет, можно изготовить куда более вместительную конструкцию, но в этом случае рекомендуется собирать каркас из ДСП, а не брусков, и связывать детали общим полом или потолком. Последний метод легче в осуществлении. Такая конструкция позволяет установить не только полки и штангу, но выдвижные ящики, лифты для одежды и так далее.

Сборка в этом случае производится на шканты – детали друг с другом, и конфирматы – полки. Отверстия под них высверливают заранее, а затем собирают шкаф как конструктор. Работа требует не столько квалификации, сколько аккуратности и терпения: отверстий высверливается очень много, и каждое угловое крепление нужно выдерживать в струбцине не менее суток.

Следующее видео поведает вам о том, как самому сделать встроенный шкаф-купе в прихожую своими руками:

Обычная прихожая

Стандартный вариант обстановки в прихожей – в виде полочки или стенда с крючками, если ему найдется место. Главным элементом здесь является, конечно, вешалка.

Самый популярный и простой в исполнении ее вариант – настенный. Это щит – цельный или состоящий из вертикальных реек, который закрепляется на стену. Обязательной является полочка для головных уборов. Сооружается такой стенд из фанеры, ДСП или обрезных досок – по желанию.

1. На первом этапе определяют размеры изделия и рассчитывают количество материала.
2. Материал подготавливается к работе: доски зачищают и шлифуют наждачной бумагой или шлифмашинкой. ДСП нарезают по размерам и кромкуют. Несомненным достоинством ДСП или фанеры здесь выступает возможность придать вертикальным элементам разную форму, порой очень затейливую.
3. Доски вскрывает лаком. Если изначальный цвет не устраивает, то сначала обрабатывают соответствующей морилкой.
4. Вертикальные элементы по схеме закрепляют на поперечины саморезами. Полочка для головных уборов фиксируется на конфирматы: для них в досках и на торце полки предварительно высверливают отверстия.
5. Закрепляют выбранные крючки для одежды. Желательно разместить их в два ряда: верхние для одежды, нижние – для сумок и ключей или, если в доме есть дети, для детской одежды.

Сделать такую модель оригинальной более чем просто. Для этого доскам или элементам из ДСП придают непривычную форму, например: вырезают рейки в виде штакетника и закрепляют разной формы крючки. Не менее оригинальна вешалка, где основанием служит неправильной формы кусок дерева, наподобие среза ствола, а крючками – лакированные фрагменты веток с сучками.

В этом видеосюжете вы узнаете о том, как собрать шкаф-купе своими руками:

А это видео поможет вам со сборкой радиусного шкафа для коридора:

Угловой вариант

С крючками изготовить не сложнее, чем простой настенный. Но для устойчивости такой конструкции ее обычно собирают из цельного материала – ДСП, фанеры, а не досок.

Классическая модель – модуль из двух частей, соединенных под прямым углом, с верхней и нижней закругленной полкой. Прямоугольная форма нежелательна, так как угол зрительно требуется смягчить. Да и пользоваться такой полкой неудобно.

1. Изготовление также начинается с чертежа, где указываются размеры и отмечаются места крепления полок. Последние устанавливаются на конфирматы.
2. ДСП нарезают электролобзиком или ножовкой по дереву и обязательно кромкуют.
3. На лицевой поверхности одной панели и в торце другой высверливают отверстия под шканты. На этом же этапе высверливают отверстия под конфирматы.
4. Шканты смазывают клеем и собирают боковины. После высыхания закрепляют на конфирматы полочки.
5. Устанавливают крючки для одежды и сумок на удобной высоте.

Если в прихожей мало места, на такой вешалке можно закрепить , просто приклеив его на одну из боковин.

Угловой шкаф в прихожую своими руками

Чертежи и фото

Фотографии различных вариантов прихожих можно найти в необозримом количестве. К сожалению, ни о чем, кроме внешнего вида моделей, по ним судить нельзя. Куда более информативными являются чертежи.

Если решено использовать готовый чертеж, то, во-первых, нужно убедиться в том, что размеры, указанные в нем, подходят для прихожей. Во-вторых, на рабочей схеме указываются не только общие параметры, но и расстояние между деталями с учетом их толщины. Если материал, который используется при изготовлении, отличается по размерам, эту разницу необходимо учитывать.

Лучший вариант чертежа – схема с размерной таблицей, где указаны параметры каждой детали в отдельности, а также отмечены места крепления.

Чертежи-фото прихожих своими руками

Из ДСП
Компактное купе
С зеркалом

Именно на прихожей своими руками вы можете хорошо потренироваться перед ремонтом во всей квартире. Благодаря тому, что коридор чаще всего имеет небольшую площадь, там ставится достаточно много мебели, то все огрехи начинающего мастера можно будет легко спрятать. Ну а самый оптимальный вариант – разработать интересный , использовав и уже существующие, и совсем новые элементы декора и мебель.

Как сделать прихожую своими руками

Правильно разработанный дизайн-проект сможет преобразить даже и окажется, что там можно вместить гораздо больше вещей, чем у вас это получалось до того. Кроме того, важно понимать, как сделать прихожую своими руками , потому что это все-таки первая территория вашей квартиры, на которую попадают гости при входе в дом. Она должна вызывать сразу положительное впечатление, это может быть и красиво подобранный оттенок стен и пола, необычная мебель, зеркала, декор на стенах.

Стиль, который вы разрабатываете для входной зоны, должен перекликаться по стилистике со всеми остальными комнатами в квартире, тем более, если они имеют, например, общие дверные проемы. При открытых дверях диссонанс стилей, оттенков, декора будет чересчур бросаться в глаза. Можно применить новые подходы, если вы хотите сделать оригинальную , выбрать напольное покрытие, которое нигде в других комнатах не использовалось, но объедините все это стилистически.

Но не только визуальная красота или модные дизайнерские штучки ванны в правильно сделанной прихожая своими руками, фото одной из которых вы видите выше. Очень важно также удобство, с которым будет сопряжено пользование данной территорией. Так, например, вся красота старинных гардеробных в классическом стиле потеряется в узеньком коридоре, где вместе с открытием дверей такого шкафа закончится и свободное пространство. Поэтому лучшим вариантом, безусловно, будет шкаф-купе. Точно также, если у вас большая семья, то единственная табуретка для обувания создаст пробки в очереди на выход из дома, поэтому лучше предусмотреть вместительную лавочку. В общем, такие индивидуальные потребности продумываются и удовлетворяются при разработке проекта также в индивидуальном порядке.

Ремонт прихожей своими руками

Существуют довольно таки важные вещи, которые стоит учитывать при выполнении ремонта прихожей своими руками . В первую очередь, это понимание того, что комната это особенная, которая является связующим звеном между улицей и квартирой. На полу остается уличная грязь, дождевая вода стекает с зонтов, одежды и шерсти собак, пыль может привезти с собой велосипед, ролики, детская коляска. Поэтому оптимально, чтобы все эти вещи не только оставались в периметре коридора, не пачкая остальные комнаты, благодаря продуманной системе хранения, но и чтобы все это можно было бы очень быстро убрать.

В первую очередь внимание уделяется напольному покрытию, причем от богатства выбора могут просто разбежаться глаза. Сразу понимаем, что не подходят ковролин и масштабные ковровые дорожки, которые будут накапливать грязь и пыль внутри себя. С другой стороны, керамическая плитка может быть скользкой, а ламинат или натуральный паркет быстро испортиться от постоянного воздействия воды. Выбирайте прочные, влагостойкие серии линолеума и ламината, которые смогут выдерживать достаточно большие нагрузки, а на их поверхности легко будет провести влажную уборку. Если вы переживаете, что покрытие будет холодным, то постелите небольшие текстильные коврики (они, кстати, сейчас в моде), которые вы сможете самостоятельно стирать в машинке.

Каркас на стенах хоть и создаст идеальную ровность для них, но уберет немало полезной площади, что в условиях ограниченного метража будет просто губительным. Гораздо лучше наклеить качественные обои, которые можно подвергать чистке, а низ зашить пластиковыми панелями или другим подобным облицовочным материалом. Еще один вариант – не морочить голову с декором одной из стен, а сделать на всем ее протяжении встроенную прихожую своими руками . Обычно она состоит из вместительного шкафа-купе и системы хранения, а также зеркал, удобной мебели для сидения, словом, всего того, что необходимо нам именно возле входной двери.

Еще один совет касается подбора оттенков для всех отделочных материалов и фасада . Они должны быть светлыми, по возможности без четких контрастных переходов с вертикальным рисунком либо же вообще без него. Если еще добавить обилие глянцевой фактуры, зеркал, стекла, то вы визуально сможете увеличить ваше помещение в разы.

Шкаф в прихожую своими руками

Сделать шкаф в прихожую своими руками , безусловно, не самая легкая задача, с которой нужно начинать. Но если у вас небольшое помещение, то, возможно, вам понадобится только один-единственный чтобы совершенно лишиться проблемы при обустройстве.

Сложность сборки шкафа-купе в прихожую своими руками заключается в работе с достаточно специфической фурнитурой. Если в классической конструкции все более или менее ясно – нужно сбить каркас из стенок, внутрь набить крепеж и опустить на него полки – то для конструкции купе нужны специальные направляющие, по которым дверь будет ездить в горизонтальной плоскости. Эти комплектующие вы можете без проблем купить в строительном магазине, там же вам помогут сделать на заказ дверцу по заданным размерам.

Разновидности фурнитуры для прихожей своими руками купе могут быть разными, где-то крепеж происходит только по верхней стороне, а нижняя просто плавно скользит внутри направляющей, а в других, более дорогих и надежных вариантах, ролики прикрепляются и к верхней горизонтальной части, и к нижней.

Шкаф-купе может быть настолько большим, что будет скорее вам нужно будет в этом случае отремонтировать стены, которые станут основой для встроенного шкафа, чаще всего для этого их покрывают в несколько слоев краской, чтобы потом можно было легко избавляться от пыли. Чтобы внутрь гардеробной было проще входить, сделайте ящики и шкафы не вплотную к дверце, а немного в глубине, чтобы удобно было стоять внутри шкафа и искать нужную вещь. Полки закрепляются прямо в стене, причем делать для них дополнительно дверцы или нет – это вы решаете сами. Все системы для выезжающих полок, штанги для вешалок, карусели для галстуков – все это при желании можно заказать сегодня через сайт фирмы-производителя и не переплачивать сборщикам мебели.

Дверцы встроенного шкафа в прихожую своими руками, фото которого вы видите выше, могут взять на себя функцию . В этом случае зеркало будет соответствовать всем стандартам – оно будет показывать вас в полный рос, при необходимости в верхней части, там, где закрепляются направляющие, можно предусмотреть несколько точечных светильников, которые будут давать на зеркало дополнительный мягкий свет (не используйте яркие лампы дневного света, он будут изменять оттенки одежды и цвет лица).

Полка в прихожую своими руками

Мастерить полку в прихожую своими руками понравиться даже тем, кто не имеет какого-либо серьезного опыта в проведении ремонтных работ. Функционально для коридора можно предложить достаточно большое количество всевозможных полок, например, для сумок, для шапок, небольшая полочка для ключей, различных мелочей, которые мы выкладываем из карманов, для газет, почты, квитанций.

Так как закрепление не представляет никаких технических трудностей, то главной задачей становится их красота, соответствие выбранному стилю, идея, общая концепция, которая объединит все эти элементы. Она может быть открытая или закрытая, чтобы не попадала пыль. Также можно снабдить ее дополнительно ящиками или корзинами, которые будут выдвигаться или полностью выниматься. Другой полезной формой является угловая полка, которая занимает очень мало места и вообще может прикрепляться к торцу шкафа, зато вещей на ней можно хранить достаточно много.

Открытая полка может использоваться для той обуви, которая используется в данный момент времени, но чтобы спрятать туфли или кроссовки, которые вы используете не каждый день, и чтобы в этом хранилище они не мялись и не пылились, можно в закрытую конструкцию с дверцей. Для того чтобы минимизировать ее размер, полки внутри лучше располагать не прямо, а под углом, чтобы каждая пара была направлена носками вниз. Для обуви такой хранение ничем не будет отличаться от обычного, а вот места вы сэкономите немало.

Полка для обуви в прихожую своими руками может делаться из дерева, но позаботьтесь, чтобы оно было или покрыто защитным слоем (краска, лак) или было пропитано специальным составом, которое предотвратит его порчу от контакта с водой. При наличии качественных инструментов, вы можете легко смастерить полку даже из металла, не говоря о пластиковых панелях, которые, кроме того, еще и имеют нарядный внешний вид.

Еще один повод покреативить — вешалка в прихожую своими руками . Количество ее разновидностей сложно было бы описать даже в рамках отдельной статьи. Те, кто предпочитает натуральные материалы и эко-стиль, может прибить вместо вешалок ветви деревьев, а те, кто любит стиль кантри или шебби-шик вполне могут найти какую-нибудь винтажную вещь на блошином рынке.

Дизайн прихожей своими руками

Примеры удачного дизайна прихожей своими руками доказывают нам, что можно вполне обойтись и без услуг профессиональных мастеров, тем более, когда речь идет о настолько небольшом помещении. И если раньше сборка мебели пугала нас, и мы предпочитали не только покупать мебель, но и дополнительно оплачивать возведение всей конструкции у нас в квартире, то сегодня огромный шкаф можно заказать по почте из другого города и собрать по инструкции. А от сборки заводских деталей до их собственноручного создания осталось не так много шагов.

Чтобы работать было проще, стоит использовать чертежи прихожей своими руками , которые есть в свободном доступе в сети. На них есть как модели, разработанные на мебельных фабриках, так и самоделки народных умельцев, которые знают, насколько экономнее и качественнее вы сможете изготовить целый мебельный гарнитур своими руками, если приложите немного усилий.

Выбирая новую мебель в прихожую, каждый хочет, чтобы она отвечала всем заявленным потребностям, была красивая, негромоздкая, вместительная, доступная по цене и сделана из качественных материалов. Однако, учитывая особенности прихожих, не каждый готовый комплект мебели подойдет вам по размеру, по цвету или типу.

Делая мебель в прихожую своими руками вы сможете подогнать ее точно по размеру помещения, а также выбрать подходящий цвет материала.

В этой ситуации идеальным вариантом станет изготовление мебели в прихожую своими руками. Уж здесь вы сможете и самостоятельно выбрать материал дерева, по необходимости покрасить его в нужный вам цвет и, что самое главное, самостоятельно определить тот необходимый вам набор мебели и именно с теми размерами, которые подойдут только под вашу прихожую.

На первый взгляд кажется тяжелым и даже нереальным процесс самостоятельного изготовления мебели, но на самом деле все не так сложно. Конечно, для начала изготовления мебели нужно обладать определенными навыками в этой области, уметь работать с основными инструментами и знать основные технологии, позволяющие правильно соединять отдельные мебельные конструкции.

Итак, давайте приступим и попытаемся самостоятельно сделать мебель в прихожую, чтобы потом собрать ее в единый комплекс.

Инструменты и материалы

Для этой работы нам понадобятся определенные инструменты:дрель;

Без шуруповерта работа по сборке мебели может продлиться не один день.

• шуруповерт;
• саморезы;
• наждачная бумага;
• отвертка;
• пила;
• различные сверла.

Помимо инструментов понадобятся следующие материалы:

• мебельные щиты (в основном делают из сосны, бука) размером 1600*400*18 мм и 2000*400*18 мм;
• доски размером 1600*120*16 мм;
• рейки размером 3000*40*12 мм;
• фанера толщиной 6 мм;
• петли для мебели;
• мебельные ручки;
• деревянные шканты.

Изготавливать будем одну тумбочку одностворчатую, другую – двудверную, шкаф-пенал и вешалку для одежды.

Изготовление однодверной тумбочки

Устройство обычного шкафа-пенала.

Начнем с однодверной тумбочки. Определяем высоту своей будущей тумбы и выпиливаем из щита высотой 1600 мм две боковых стороны одинакового размера, соответствующие выбранной высоте. Если в прихожей есть плинтуса, то с одной стороны две эти боковые панели спиливаются, чтобы тумбочка вплотную прилегала к стене. В верхней части тоже спиливаем под углом, чтобы верхняя крышка была уже, чем основная тумбочка. Скрепляем две панели с помощью саморезов, вставив нижнее и верхнее основания. При этом снизу основание делаем не прям к полу, а чуть выше, убирая получившийся зазор лицевой панелькой с помощью деревянных шкантов. Сверху основание крепим в том месте, где начинается спил. Заднюю панель при необходимости делаем из фанеры. Далее выпиливаем дверь тумбочки такого размера, чтобы над ней поместился выдвижной ящик, и с помощью специального сверла делаем отверстия для дверных петель. С помощью мебельных петель надо прикрепить дверь к каркасу тумбочки.

Из фанеры выпиливаем полозья для ящиков тумбы. Для надежности лучше их выпиливать по всей глубине тумбы. Прикрепляем их по обеим сторонам нашего каркаса. Из фанеры делаем нижнюю планку для ящика с учетом того, что она должна вмещаться в отверстия полозьев, заднюю и боковые панели ящика. Переднюю панель делаем из мебельного щита размером чуть шире, чем сам ящик.

Части ящика скрепляем саморезами. Лицевую панель прикрепляем после того, как к ней прикрутим ручку и покроем лаком.

Выпиливаем верхнюю крышку тумбочки и крепим ее с помощью шкантов и клея. Тумбочка готова.

Изготовление двудверной тумбы и шкафа-пенала

Чертеж тумбы для обуви.

Теперь делаем двудверную тумбочку. Согласно нужным вам размерам выпиливаем боковые панели, верхнее и нижнее основания, отступая от низа некоторое расстояние и закрывая лицевой панелькой, делая запилы под плинтуса. При этом высота этой тумбочки должна быть ниже, чем в предыдущей тумбочке. Получился прямоугольный каркас. Внутреннее наполнение выбирает каждый для себя по своему желанию, располагая перегородки и полки. С боков все скрепляется саморезами, верхняя и нижняя крышки прикрепляются деревянными шкантами. Далее выпиливаются дверки соответствующих размеров и прикрепляются к нашему каркасу с помощью мебельных петель. Задняя панель делается из фанеры.

Далее приступаем к изготовлению шкафа-пенала. Выпиливаем из больших щитов боковые панели нужной глубины, а также нижнее основание, центральную полку и верхнее основание. Рекомендуется разделить шкаф на два отделения по высоте, чтобы дверки были легкими. Не забываем сделать запилы для плинтусов и поднять немного нижнее основание над полом. Скрепляется вся конструкция при помощи саморезов. Из больших щитов выпиливаются две дверки, одинаковые по высоте. При помощи мебельных петель и специального сверла дверки нужно прикрепить к каркасу шкафа-пенала. Дверь рекомендуется вешать на 3 петли для большей надежности. Заднюю стенку делаем из фанеры. Внутренне наполнение опять же каждый выбирает самостоятельно. Полки крепятся с помощью специальных крепежей для полок. Вот ваш шкаф-пенал готов.

Теперь собираем все элементы мебели в одном месте, расставляя их в такой последовательности: сначала однодверная тумбочка, затем двудверная тумбочка и следом шкаф-пенал. Теперь в образовавшемся месте над двудверной тумбочкой сделаем вешалку для одежды.

Изготовление вешалки для одежды

Для этого доски распиливаются с одинаковой высотой, которая не должна превышать высоту шкафа-пенала и должна начинаться над двудверной тумбочкой, и крепятся к горизонтальной рейке с определенным расстоянием друг от друга. Ширина этой конструкции должна совпадать с шириной двудверной тумбочки. Получилось что-то вроде прямоугольной решетки. Сверху, отступив от края небольшое расстояние, крепится полка для головных уборов на всю ширину вешалки. С помощью наждачной бумаги нужно обработать каждую деталь вешалки и покрыть лаком. Крепится эта вешалка к стене с помощью саморезов над двудверной тумбочкой. Саморезами прикрепляются крючки для одежды.

Теперь в нашей конструкции осталось место над однодверной тумбочкой. В это место можно повесить зеркало. Красиво и гармонично будет смотреться, если размеры зеркала не будут вылезать вверх за шкаф-купе и в сторону за однодверную тумбочку.

Вся получившаяся мебель должна быть покрыта лаком. Ко всем лицевым дверкам с помощью все тех же саморезов крепим ручки, по необходимости ставим замочки и другие принадлежности. Если вы все сделали правильно и добросовестно подошли к своей работе, то в итоге у вас получился мебельный гарнитур в прихожую, который подходит как для верхней одежды, которую удобно вешать на открытую часть вешалки и убирать в шкаф по мере необходимости, для обуви, которую удобно в коробках убирать в тумбочку. Удобная полка для головных уборов позволит вам бережно хранить их и исключит возможность их потери. Удобное зеркало, с красивой окантовкой под стиль вашего коридора даст вам возможность приводить себя в порядок прямо в пределах коридора.

При минимальных затратах на материалы и при наличии небольшого набора инструмента, который есть практически в каждой квартире, при наличии желания можно сделать самостоятельно замечательный и нужный набор мебели в вашу прихожую.

При желании вместо лака мебель в коридоре можно покрыть краской нужного вам оттенка. Лицевую поверхность дверей можно оформить дополнительными материалами, такими как бамбуковые панели, сетчатые панели, стеклянные полочки, дверцы. При необходимости ручки можно поменять на другие, тем самым немного изменив внешний образ вашей коридорной стенки.

Самостоятельное изготовление прихожей оказалось не таким сложным, весьма удобным и очень доступным способом облагородить надоевший вам интерьер.

Традиционно в нашем быту каждая комната жилого помещения со временем получает то или иное название. По ним мы легко можем определить основной функционал и назначение каждого небольшого отдела дома или квартиры. Кухня, ванная, спальная, детская – за каждым из этих названий кроется свой отдельный небольшой мир. Сегодня мы поговорим о первой комнате, часто имеющей самую маленькую площадь – прихожей. Это небольшое помещение встречает всех, входящих в дом или квартиру, создает у них первое впечатление о жилище. Именно поэтому многие владельцы стремятся обустроить прихожую своими силами, вложить в нее весь свой талант. О вариантах оформления входного помещения, об изготовлении прихожей как элемента мебели мы и поговорим в дальнейшем.

С давних пор основным элементом небольшого пространства, расположенного непосредственно за входной дверью и ведущим в остальные комнаты дома был элемент мебели, который носил тоже название, что и само помещение. Речь идет о прихожей, как элементе мебели, предназначенном для временного хранения уличной одежды и обуви, а так же головных уборов и различных аксессуаров. Вариантов изготовления этих изделий множество. Некоторые имеют в своей основе натуральное дерево в виде массива или пиломатериалов, другие собирают их плоских деталей, изготовленных из различных искусственных листовых древесных материалов. Есть и такие прихожие, в основе которых лежит каркас и обилие различных деталей из металла. Рассмотрим более подробно различные варианты и технологию их изготовления своими руками.

Данная прихожая представляет собой один из возможных вариантов, изготавливаемых из обрезной доски. Для ее изготовления использованы неширокие рейки толщиной 20-25 миллиметров. Все детали необходимо напилить в зависимости от желаемых размеров конструкции и тщательно прострогать ручным или электрическим рубанком. Для изготовления передней части зоны хранения обуви понадобятся три бруска длиной по 50 сантиметров и сечением 40×40 в черновом исполнении. Как следует из прилагаемого фото, самостоятельная сборка прихожей осуществляется с помощью саморезов по дереву. При этом шляпки шурупов не закрашиваются, что придает изделию некоторую грубость. В окружении других изделий, имеющих аналогичное соединение деталей и образующих ансамбль с описываемой нами прихожей, ощущение грубости сглаживается.

Для хранения верхней одежды в конструкции изделия предусмотрены несколько металлических вешалок, а под головные уборы изготавливается отдельная полочка. К недостаткам этой прихожей можно отнести отсутствие зеркала, обеспечивающего обзор человеку, приготовившемуся к выходу из квартиры.

Выше представлен еще боле простой вариант прихожей. В нем увеличено, по сравнению с предыдущим изделием количество вешалок, но полностью отсутствуют верхняя и обувная полки. При этом отсутствие крепежных элементов на лицевой стороне изделия делает его более аккуратным на вид.

Небольшая прихожая, которая вполне под силу практически каждому домашнему умельцу, умеющему работать с электрической дрелью, шуруповертом и электролобзиком. Материалом для ее изготовления могут послужить как древесные мебельные щиты, так и древесно-стружечные плиты.

Особенностью самостоятельной работы с ДСП при изготовлении прихожей своими руками является сложность в получении идеально ровных кромок деталей без сколов ламинирующего покрытия. Для этого необходимо использовать качественный электролобзик и острые пилки с некрупным зубом. Даже при соблюдении этих правил часто возникает необходимость дополнительной обработки кромок деталей шлифовальной шкуркой. Все это необходимо для подготовки кромок к оклейке их специальной кромочной лентой. При ее отсутствии спил выглядит грубым и значительно ухудшает внешний вид всего изделия.

Крепление ленты к кромке деталей выполняют с помощью клея ПВА или используя предварительно нанесенный клеевой состав. Для увеличения скорости схватывания кромку можно прогладить негорячим утюгом через слой ткани (на производстве для этих целей используют специальные кромочные станки). Как правило, ширина кромки на несколько миллиметров больше толщины листов. Образующийся излишек нужно аккуратно срезать острым ножом, металлическим шпателем или трехгранным напильником в направлении к плоскости детали.

Использование мебельного щита не требует такого большого количества дополнительных операций. Детали для будущей прихожей достаточно выпилить по предварительной разметке и зачистить наждачной бумагой.

Полученные из того или иного материала детали соединяют между собой саморезами. Полки навешивают на мебельные навески.

Подобный вариант прихожей сочетает в себе весь комплекс необходимых элементов, небольшие габариты и удобен в использовании.

Кроме приведенного выше варианта из ДСП изготавливают большое количество других видов прихожих.

Для помещений, обставленных мебелью, изготовленной в различных стилях, имеющих значительное количество деталей из металла, может подойти такой вариант прихожей.

Он компактно располагается в имеющемся пространстве между двумя дверями, имеет большое количество полок для хранения различных аксессуаров и деталей одежды. Основа конструкции – две стальные хромированные трубки диаметром 30 миллиметров и несколько полок, имеющих одинаковый размер. Для крепления в горизонтальных деталях просверлены по два отверстия соответствующего диаметра в одних и тех же местах. Для большей устойчивости конструкции она дополнительно крепится к стенам четырьмя кронштейнами. Это изделие как самостоятельное не может в полной мере выполнить функции прихожей. Его удобно использовать как дополнение к изготовленной в той же технике вешалке с зеркалом и обувной полкой.

В настоящее время на смену прихожей как элементу мебели активно приходят шкафы-купе, устанавливаемые в помещениях достаточной площади. О технологии самостоятельного их изготовления мы расскажем в одной из следующих статей.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение:)

Порой ассортимент в магазинах поражает своим однообразием. Многие владельцы квартир знают, что подобрать мебель в прихожую очень непросто. Если комната невелика, то шкафы в неё просто не помещаются или же заполняют собой все свободное пространство. Но и владельцы просторных прихожих попадают в сложную ситуацию — представленные модели не всегда отвечают запросам владельцев и зачастую выглядят в большой комнате нелепо.

Если вы не можете выбрать подходящий шкаф, то не огорчайтесь и задумайтесь о создании идеальной мебели для прихожей своими руками. Такой подход поможет сэкономить средства, а также получить модель, которая по всем своим параметрам вас устраивает.

Сможет ли справиться с такой задачей начинающий «домашний мастер»? Да, желание и наличие всех необходимых инструментов и материалов приведут вас к положительному результату. Конечно же, неопытным мастерам лучше остановиться на самых простых моделях. А вот те, кто уже далеко не первый раз мастерит мебель, могут создать настоящее произведение искусства.

Чтобы вам было проще разобраться со сложной работой, мы подготовили специальные инструкции, чертежи и схемы.

Как сделать прихожую своими руками?

Для начала вам стоит определиться с моделью и размерами. Если речь идет о крохотной комнате, то не стоит перегружать её мебелью — используйте стандартную прихожую с небольшим отделением для верхней одежды, обуви и необходимых вещей.

В просторной прихожей можно разместить вместительный шкаф-купе. Если площадь позволяет, то такой шкаф с легкостью превратится в настоящую — мечту каждой женщины. Затраты на реализацию такого сложного проекта увеличиваются пропорционально размеру и наполнению шкафа.

Вы также можете рассмотреть вариант, который станет компромиссом между вместительностью и внешним видом. Так, угловые прихожие визуально выглядят намного меньше. Но при этом большая глубина позволяет разместить внутри массу вещей.

Выбрав подходящую модель, вы можете приступать к снятию мерок и подготовке расчетов. Также будьте уверены, что у вас есть все инструменты, которыми пользуются мастера.

Необходимые материалы и инструменты

Подготовьте заранее:

• пилу или электролобзик,
• шуруповерт,
• наждачную бумагу,
• строительный нож,
• мебельные шурупы,
• рулетку,
• уголки,
• петли.

Также вам будет нужен материал для изготовления прихожей . Рекомендуем вам отдать предпочтение мебельному щиту , поскольку он изготавливается из натуральных компонентов без использования синтетических смол. Такой щит совершенно безопасен для здоровья людей, проживающих в доме. Однако у этого материала высокая стоимость.

Популярностью пользуется более распространенная ЛДСП . В её состав входят скрепляющие смолы, которые могут негативно сказываться на жильцах дома, если края ламинированной плиты не будут закрыты кантом. Но при этом у материала сравнительно низкая цена и отличные характеристики (с ним легко работать).

Стандартная прихожая своими руками: инструкция, схемы и чертежи

Чтобы изготовить такую простую прихожую, вам потребуются следующие материалы :

• петли — 12 шт,
• мебельные щиты — 7 шт (размеры 1600x400x18 мм),
• отрезок фанеры 6 мм,
• шпунтованные доски — 2 шт (размеры 2000x240x18 мм),
• ручки мебельные — 6 шт,
• трехмерная рейка — 1 шт (размеры 3000x40x12).

Рекомендуем вам начать с пенала . Его размеры составляют 2000x400x400 мм. Из мебельного шита выпиливаются соответствующие планки, а также верхняя крышка из расчета «внахлест». Также потребуются две полки . Сборка довольно проста. Планки располагаются параллельно и скрепляются в крышкой с помощью саморезов, также устанавливаются полки. Для прочности в углах каркас фиксируется уголками, выпиленными из фанеры.

Поскольку две дверцы, расположенные друг под другом, намного легче, чем одна, то этот вариант предпочтителен. Из щита нужно вырезать две одинаковые двери и несколько внутренних полок (по желанию). Закрепите двери на петлях. Можно обойтись и двумя на каждую дверцу, но для надежности и правильного распределения веса, рекомендуем использовать по три.

Размеры одной тумбы составляют 400х400х820, а другой — 820x400x490 мм. Вы можете отказаться от любой из них без ущерба для конструкции в целом.

Чтобы собрать первую тумбу вам потребуются 2 одинаковые боковины и внутренняя полка, которая скрепит конструкцию снизу. Верхняя часть будущей тумбы сильно сужается, поэтому крышка должна быть заметно меньше основной части. Все элементы скрепляются саморезами. При желании вы можете использовать мебельные шканты. Не забудьте заранее просверлить отверстия и использовать клей.

Из щита выпиливается дверца для тумбочки, её нужно закрепить на двух петлях. А вот для выдвижного ящика нужны полозья. Мы рекомендуем вам приобрести необходимые элементы в специализированном магазине. Вы можете сделать их самостоятельно из фанеры, но в этом случае ящик будет вытягиваться, а не выкатываться, что значительно усложнит его использование.

Сделать вторую тумбу очень просто . Вам нужны лишь две боковины и 2 внутренние полки, которые формируют каркас. Внутреннее наполнение этой тумбы может быть совершенно любым. Крепятся все детали на саморезы или шканты.

После этого прихожую нужно собрать. Все элементы скрепите между собой, а затем приготовьте доски. Они должны красиво располагаться от края пенала до края тумбы, создавая основу для вешалки. Выдерживайте одинаковый шаг, прикрепляя доски к изнаночной стороне тумбочек. Чтобы в верхней части конструкция была также прочна, скрепите доски рейкой. Разместите её на такой высоте, чтобы позже можно было прикрепить к рейке крючки для верхней одежды. При желании можете дополнить конструкцию полкой для головных уборов.

Не забудьте вскрыть прихожую лаком, прикрепить ручки и крючки.

Шкаф-купе своими руками: инструкция, схемы и чертежи

Сделать намного проще, чем может показаться. Но для начала следует определиться с точным значением этого термина. «Шкаф-купе» предполагает специальную конструкцию дверей, которые передвигаются по полозьям вдоль корпуса шкафе. Он может быть как встроенным, так и отдельно стоящим.

При желании вы можете изготовить корпус шкафа из гипсокартона и таким образом спрятать его в фальшивой стене. Но мы рассмотрим классическую схему изготовления шкафа-купе с боковыми стенками.

Данная модель с размерами 2020x625x2320 состоит из нескольких основных частей.

• Боковые стойки должны быть высотой 2288×625 мм (в данных расчетах учитывается толщина листов верхней и нижней планки — 32мм).
• Также крупными деталями являются нижняя и верхняя планки: 2020×625 мм.
• Серединные вертикальные стойки неразрывно связаны со штангой для одежды. Как правило, она крепится на высоте 1900 мм, поэтому стандартный размер для них — высота 1900 мм, ширина 525 мм. Оставшиеся 100 мм — это запас для нормального функционирования раздвижных дверей.

Наполнение шкафа может быть любым . Все зависит от ваших желаний и предпочтений, но помните, что внутри должен оставаться запас для размещения крепежных систем.

Все детали лучше всего заказывать в столярной мастерской. Выпилить элементы нужной формы в домашних условиях не всегда сможет даже опытный мастер.

После этого можно приступать к сборке шкафа . Для монтажа рекомендуем использовать не только шурупы и шканты, но и мебельные уголки. Рельсы устанавливаются внутри шкафа на специально отведенном участке (те 100мм, которые мы оставили при заготовке деталей). После этого можно ставить на место дверь и пользоваться шкафом.

Угловая прихожая своими руками: инструкция, схемы и чертежи

Проблема, возникающая при создании угловой прихожей, заключается в том, что требуются тщательные расчеты, малейшая ошибка может стоить целого листа материала . Для начала нужно снять мерки и проверить стены. Если поверхность стен кривая, то без общего каркаса не обойтись. В ином случае сами стены могут послужить вам основой, к которой можно прикрутить полки. Второй вариант экономичнее и проще, но мы рассмотрим отдельный шкаф, поскольку идеально ровные стены — это большая редкость.

Выберите подходящий чертеж , исходя из размеров комнаты, длины стен и близости дверных проемов. Продумайте внутреннее оснащение шкафа. Согласно выбранным размерам, изготовьте шесть основных элементов корпуса :

• нижние и верхние планки,
• задние стенки (2 шт),
• боковые стенки (можно обойтись без них, но функциональность шкафа уменьшится).

Как только соберете каркас, можете приступать к установке внутренних полок, корзин и ящиков, а также крючков и штанг.

Угловую прихожую можно оснастить дверями на роликах, превратив конструкцию в угловой шкаф-купе. Но хорошо будут смотреться и бюджетные распашные дверцы.

Как сделать прихожую своими руками: видео

чертежи и схемы сборки корпусной мебели с размерами, тумба

В создании уникального интерьера нет ничего сложного, но это позволит воплотить собственные творческие идеи, при этом значительно сэкономить бюджет.

Есть множество идей, как сделать мебель из дерева самостоятельно.

В статье можно узнать, почему так важно использовать для того, чтобы создать мебель своими руками чертежи и схемы, как правильно произвести расчеты и многое другое.

Большой популярностью пользуется мебель из дерева, сделанная своими руками.

• Чертежи, схемы и проекты для самостоятельного изготовления
  • Корпусной мебели
  • Тумбы
  • Столов
  • Шкафов
  • Детская мебель
• Изготовление мебели своими руками
• Видео: как сделать кресло-лежак своими руками
• Фото 50 идей для изготовления мебели своими руками

Чертежи, схемы и проекты для самостоятельного изготовления

Первостепенным этапом работы является проектирование. Следует создать чертежи и эскизы мебели для самостоятельного изготовления, с точным расчетом их размера. Как показывает практика, детальная планировка позволит в дальнейшем избежать переделок и лишних затрат материала.

Большая популярность handmade-мебели обусловлена тем, что для нее не требуются дорогие материалы.

Создание проекта включает несколько обязательных ступеней:

• Определиться с местом установки мебели.
• Набросать схему расположения предметов с нужным размером фасада.
• Выполнить сборочный детализированный чертеж, с указанием размеров отдельных элементов и мест их крепления.
• Выбрать материал для изготовления. Здесь важно учитывать не только финансовые возможности, но и сложность обработки. Наиболее недорогой и простой в использовании — листы ДСП и МДФ. Деревянный массив — тяжело обрабатывается, поэтому больше подойдет опытным мебельщикам.
• Составить перечень и подготовить нужный инструмент и мелкие детали: фурнитуру, шурупы, саморезы и монтажную пену.

Чаще всего мебель в домашних условиях изготавливается из дерева, МДФ или ЛДСП.

Дополнительная информация. При самостоятельном проектировании мебели поможет специальная программа. Такой конструктор поможет создать макет будущего изделия, а также найти и исправить недочеты. Наиболее популярные: PRO-100, KitchenDraw, Woody.

Для скрепления деталей из дерева и его производных используют саморезы, гвозди, скобы и шканты, дополнительно усиливая соединение уголками.

Корпусной мебели

При конструировании корпусной мебели важно правильно выполнить замеры помещения, в котором она будет располагаться. Нужно измерить длину комнаты по плинтусам и высоту стен в разных местах, поскольку она может существенно отличаться.

Изготовление корпусной мебели своими руками начинается со снятия замеров и рисования чертежа.

Также следует:

• Создать предварительный эскиз, учитывая размещение коммуникаций. Это расположение окон, дверей, розеток и выключателей. Для кухонного гарнитура плюс ко всему учесть наличие труб подачи воды, газа и отвода канализации, а также бытовой техники.
• Разработать чертежи всего комплекта и каждого элемента в отдельности.
• Выбрать высоту мебели и расположение навесных шкафов, чтобы они были удобными в эксплуатации и соответствовали росту хозяина.

Чтобы нестандартно обустроить жилье, можно попробовать изготовить мебель своими руками.

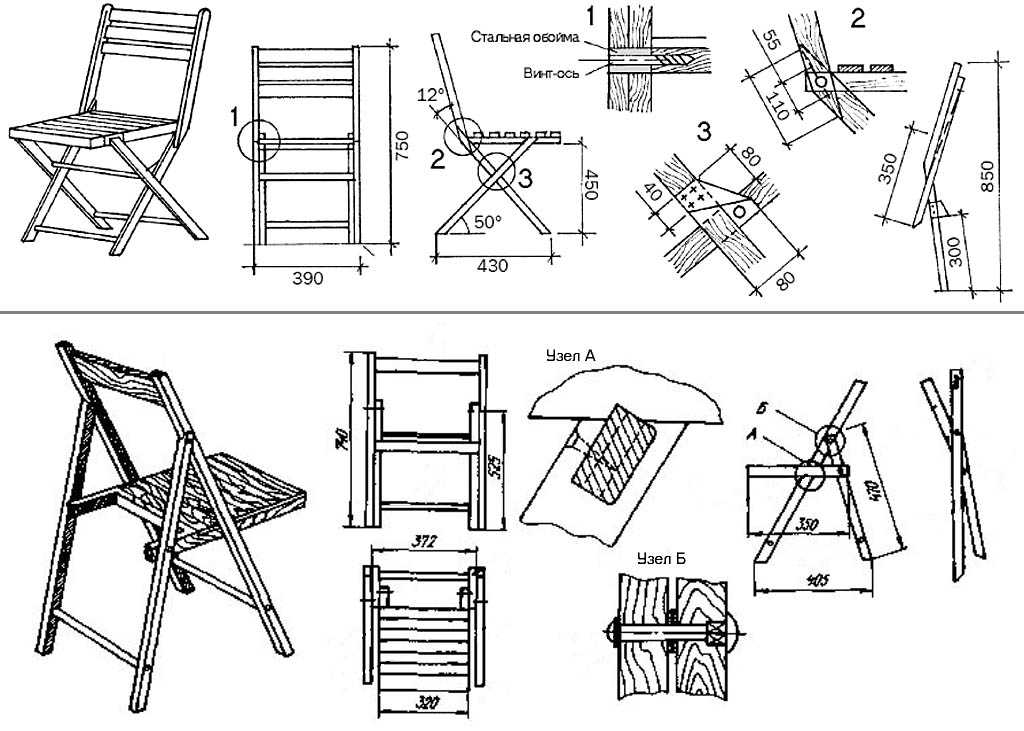

Для изготовления деревянной мебели своими руками выполняют чертежи и схемы так же, как и при любой другой. Особое внимание уделяют завершающим работам: поверхность деталей перед сборкой нужно отшлифовать и покрыть лаком или краской.

Чертежи мебели для самостоятельного изготовления можно спроектировать на бумаге при помощи карандаша и ластика или воспользоваться простой и доступной программой.

Важно! Рекомендуется обработать древесину специальными средствами: влагоупорными пропитками и защитой от паразитов.

Тумбы

Изготовить тумбу просто даже для начинающего мастера. Изначально выбирают высоту, ширину и количество выдвижных ящиков. Затем наносят разметку на материал и вырезают заготовки. Также следует сделать точные расчеты расположения отверстий, чтобы не возникло перекосов.

Если тумба своими руками изготавливается с ящиками, для них необходимо приобрести специальную фурнитуру – направляющие механизмы.

Кроме того, понадобится:

• Подготовить фурнитуру и кромку для обработки краев.
• Купить колесики, если они предусмотрены и направляющие для ящиков. Они должны быть хорошего качества, чтобы быть бесшумными и прочными.
• Столярный клей для более качественного крепления заготовок.

Заключительный этап — сверление отверстий, обработка материала и сборка готового изделия.

Тумбочка может быть не только прекрасным элементом, который дополнит интерьер комнаты, но и неплохим вариантом для того чтобы подчеркнуть общую атмосферу.

Столов

Стол может быть различной величины и конфигурации, поэтому его выбор напрямую зависит от площади комнаты. Он может быть с круглой, квадратной, овальной или фигурной столешницей.

Стол — тот предмет мебели, с изготовления которого можно начинать свой тернистый путь познания любому новичку-мебельщику.

Важные этапы работы:

• Продумать расположение тумбочек и выдвижных ящиков, и позаботиться о приобретении комплектующих.
• Нанести размеры на рабочий материал.
• Для лучшей фиксации смазать пазы столярным клеем, зафиксировать уголками и саморезами. Прикрепить столешницу.
• Шлифовать поверхность изделия, покрыть грунтовкой и лаком.

Дополнительная информация. Хорошо сэкономить пространство поможет угловой стол. Если его установить вдоль окна, можно не монтировать подоконник.

Шкафов

Шкафы-купе являются наиболее удобной мебельной конструкцией благодаря компактному размещению и бывают встроенными частично или полностью, прямыми или Г-образными.

Шкаф можно сделать по собственному эскизу из различных материалов.

Изготовление такого шкафа потребует определенных этапов работы:

1. Выбор конструкции и выполнение замеров.
2. Монтаж внутреннего каркаса.
3. Выравнивание положения, заделывание щелей, отделка задней и боковых стен.
4. Установка полок, выдвижных ящиков.
5. Крепление направляющих и монтаж дверей.

При желании можно сделать шкаф своими руками из любого доступного материала, который отлично впишется в интерьер и будет максимально функциональным.

Важно! Если потолок в помещении натяжной, следует изготовить верхнюю стенку шкафа, к которой будут крепиться направляющие.

Детская мебель

Самостоятельное изготовление детской мебели состоит из тех же основных этапов, что и обычной корпусной. Здесь множества вариантов для реализации фантазии — от компактных «чердаков» до отдельно выполненных элементов.

Обставляя детскую комнату, нужно со всем вниманием относиться к каждой детали.

Стоит обратить внимание на такие особенности:

• Материал для изготовления детской мебели должен быть высокого качества, лучше из натуральной древесины.
• Конструкция не должна содержать острых углов и выступающих элементов, о которые ребенок может пораниться.
• Мебель должна быть прочной и устойчивой, чтобы не упасть и не травмировать детей.

Важно! Не рекомендуется использовать токсичные лакокрасочные материалы для покрытия изделий. Мебель, ткань и материалы должны быть сертифицированы и безопасны, чтобы не нанести вред здоровью ребенка.

Изготовление мебели своими руками

Производство любой мебели — интересный творческий процесс, но потребует затрат времени. Чтобы немного облегчить его, можно предварительно составить карты кроя, по которым вырезают детали.

До любых идей и чертежей для детской мебели, нужно определиться и решить, из каких материалов она будет сделана.

Распил деталей лучше сделать в мебельном цехе — так будет меньше пыли и не нужно покупать электролобзик. Кромление торцов также можно заказать специалисту или крепить самостоятельно при помощи утюга.

Наиболее важным процессом в производстве мебели является распил ЛМДФ и ЛДСП.

Для лучшего понимания процесса можно посмотреть обучающие мастер-классы, а начинать практиковаться лучше с простых предметов интерьера. В изготовлении мебели своими руками нет ничего сложного: нужно проявить немного терпения и усердия, и все получится.

Несмотря на объемы труда, со всеми материалами, которые пришлось купить или заказать, все равно ценник получился в несколько раз дешевле, чем при покупке готового предмета мебели в магазине.

Видео: как сделать кресло-лежак своими руками

Фото 50 идей для изготовления мебели своими руками

Чертежи откатных ворот — бесплатно. Откатные ворота своими руками

8 декабря 2021

Откатные ворота своими руками — чертежи, схемы, подробности установки и конструкции. Мы сделали для Вас 100% бесплатные чертежи силовой рамы откатных ворот.
Вам не нужно более рыскать по интернету в поисках толковых чертежей, натыкаясь на древние рисунки лишенные практического смысла, не нужно давать свой Вайбер или иной мессенджер, чтобы потом вам месяцами названивали менеджеры-сектанты. Не нужно покупать комплектующие втридорога на фирмах обещающих «бесплатный» чертеж при покупке их товара итд.

«ОПТИМАЛЬНЫЕ РАЗМЕРЫ ОТКАТНЫХ ВОРОТ»

Мы постарались создать базу чертежей откатных ворот, чтобы каждый пользователь решивший сделать откатные ворота своими руками легко нашел для себя полезную информацию. Общую теорию об устройстве откатных ворот можете почерпнуть в статье схема откатных ворот. Смотреть чертежи лучше на планшете с большой диагональю, стационарном компьютере или распечатать.

КУПИТЬ ФУРНИТУРУ ОТКАТНЫХ ВОРОТ.

Пару слов как пользоваться базой. Допустим у вас классический проём шириной 4 м. Находите чертеж в диапазон, которого попадает ваш проем и смело делаете по нему ворота. Дело в том, что откатные ворота должны перекрывать проем в каждую сторону на 100-200мм. Во-первых закрываются щели, во-вторых такое перекрытие необходимо для правильной фиксации ворот уловителями и верхним ограничителем. На чертежах прекрытие проёма створкой обозначено — D, его много не бывает, бывает только мало. В этом еще одно важное преимущество откатных ворот — сложнее «накосячить»
То есть для проема 3.9м и 4.1м створка будет одинаковой, разниться будет лишь параметр D, 200мм и 100 мм соответственно, что в пределах нормы. Для искомого проема 4м прекрытие составит 150мм в каждую сторону, что есть великолепно.
Если ваш проём, допустим, 4.15м, то делаете либо как 4.1 или как 4.2 все равно получится правильно.

КУПИТЬ АВТОМАТИКУ ДЛЯ ОТКАТНЫХ ВОРОТ ЦЕНА

Касательно высоты ворот. В базе представлены чертежи для проёма высотой 2м от уровня чистого пола, ежели у вас больше или меньше 2м, то добавите или отнимите от высот каркаса желаемое расстояние и все.
Пример: допустим, высота ваших ворот от нуля (на чертежах — Н) не 2м, а 2,5м.
Прибавляем ко всем высотам 500мм. и получаем: Н=2500мм, Н2=2430мм, Н1=2370, h4=2310мм, h5=2230мм. Все.
Тоже самое с направлением открытия — в базе представлены ворота с открытием влево, если смотреть со двора, с правым открытием все будет зеркально наоборот без изменений конструкции.

КАК ПРАВИЛЬНО ВЫБРАТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ.

Рекомендуемая фурнитура для откатных ворот — SP PREMIER STANDART-500

Рекомендованная фурнитура для откатных ворот шириной 3-5.4м — SP PREMIER STANDART-500. Ваши ворота будут ездить легко, плавно и бесшумно. Вот так как на видео.
На фурнитуре другого производителя такого плавного и тихого хода ворот может не получиться.

Как говорится, почувствуйте разницу. Ворота на фурнитуре одного широко рекламируемого в интернете бренда:



БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ:
Чертеж откатных ворот с проёмом 3,0-3,2м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,3-3,5м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,6-3,8м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,9-4,1м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,2-4,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,5-4,7м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,8-5,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,2-5,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,5-5,7м (кликните чтобы увеличить)

Обратите внимание начиная с этого размера ворот и далее используется большая направляющая 94х85х5. Рекомендованная фурнитура для ворот шириной 5,4-10м — STRONG-800 или Roll Grand #1 до 800 кг.

Чертеж откатных ворот с проёмом 5,8-6,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 6,0-10,0м

Для таких ворот также применяются комплекты фурнитуры на 800 кг с направляющей 94х85 и толщина стенки 5мм. Рекомендуем SP RPEMIER STRONG-800.
Технология и методика остаются прежние. Длину конструкции ворот вычисляем по формуле: Lпроёма*1,5+200мм. Где Lпроёма — ширина проёма в свету, длина противовеса 0,5 от Lпроёма, 200мм — перекрытие проёма полотном по 100мм каждую сторону. Для таких больших ворот противовесную часть крайне желательно делать равной половине проёма. Обязательны диагонали, чтобы створка представляла собой несущую ферму. Приветствуется уменьшение парусности. Также, крайне желателен второй верхний ограничитель с 4-мя роликами, один ставим в начале противовеса, второй — в конце. Вот собственно и все ньюансы.

На практике это выглядит так:

Чертеж-схема установки нащельников откатных ворот:

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Поделится

Поделится

Ворота своими руками + чертежи, фото и видео

Содержание

• Преимущества распашных ворот
• Конструкция распашных ворот
• Ворота из профлиста
• Установка распашных ворот
• Способы установки столбов
• Изготовление и установка створок
• Раздвижные ворота
• Установка консольных ворот
  • Необходимая фурнитура
• Подъемно- поворотные ворота
• Итоги

Любой приусадебный участок огражден забором и воротами. Такие конструкции обеспечивают безопасность личного имущества. Выбор и возведение ворот можно осуществить самостоятельно. Перед работой понадобится создать чертежи, учесть основы установки столбов и правильно подобрать материал конструкции. В процессе установки лучше следовать советам опытных строителей. При установке ворот своими руками понадобятся чертежи, фото и видео готовых конструкций.

Преимущества распашных ворот

Вне зависимости от конструкции, владелец участка может выбирать метод открывания створок – наружу или внутрь. Монтаж распашных ворот осуществляется без особых сложностей. Если правильно выполнять все этапы постройки, конструкция будет служить долго и исправно. Классические распашные ворота обладают рядом преимуществ:

• высокая функциональность;
• компактность;
• отсутствие ограничений по размеру;
• возможность использования любых материалов;
• удобство эксплуатации.

Также такие ворота отличаются простотой монтажа, они нетребовательны к обслуживанию, достаточно прочны и могут быть возведены в самых разных дизайнерских решениях. Также распашные конструкции отличаются продолжительным сроком службы. Если появится необходимость, на них можно установить систему автоматического управления.

К недостаткам таких ворот относят:

• важность учета ветровой нагрузки, актуальной для данного региона;
• необходимость освобождения достаточного пространства для открытия- закрытия ворот.

Простой учет этих факторов позволяет понять, что плюсов у распашных ворот гораздо больше, чем минусов.

Конструкция распашных ворот

Вне зависимости от размеров, отделки, направления открытия и материалов исполнения распашные ворота включают:

• Опорные стойки. Столбы должны соответствовать типу ворот.
• Рама. Она выполняется из металла или дерева. Главное требование к раме – большая жесткость.
• Обшивочный материал. Большой популярностью пользуется металлопрофиль.
• Петли. Их выбирают в соответствии с массой ворот и их конструктивными особенностями.
• Замки и запоры. Они представляют собой устройства, которые предотвращают попадание злоумышленников на территорию участка. Также такие механизмы имеют разнообразное исполнение.

Каждая деталь распашных ворот выполняет важную функцию. Правильная установка каждой из них является залогом долгой службы ворот. При постройке ворот своими руками необходимы чертежи, схемы, эскизы конструкций.

Ворота из профлиста

Наибольшей популярностью среди частных застройщиков пользуются распашные ворота. Створки могут открываться как в одну, так и в обе стороны. В качестве материала, который крепится к каркасу, используют профнастил. Также в полотне ворот можно сделать калитку.

Популярность распашных ворот достигается за счет продолжительного срока службы таких изделий. Металлические конструкции не требуют ремонта в сравнении с деревянными. Нередко ворота из профнастила дополняют системами автоматики. Кроме того, профилированный лист имеет ряд преимуществ:

• дешевизна используемых материалов;
• простой процесс изготовления;
• достаточно большой срок эксплуатации;
• внешняя привлекательность;
• отличные характеристики.

Недостатком ворот из профлиста является подверженность воздействиям ветровых нагрузок. Такие створки необходимо устанавливать на усиленные петли. Также стоит заранее позаботиться о правильной установке столбов. К недостаткам таких конструкций относится необходимость освобождения пространства для открывания.

Однако достоинства ворот из металлопрофиля существенно превосходят их недостатки. Тем более многие проблемы не так критичны, чтобы обращать на них внимание.

Установка распашных ворот

Если распашные ворота планируется изготавливать из профлиста, понадобится установить достаточно крепкие столбы. Для опор лучше выбрать трубы диаметром от 80 мм. Также отлично справится с нагрузками и квадратная труба.

Створки сваривают из труб квадратного сечения. Лучше выбирать изделия с габаритами 10х25х3000 мм. Для их соединения потребуется использовать сварку. Каркас необходимо усилить диагональными натяжителями. Также обязательно предусматривается место для запора, замка и ограничителей.

Начинаются работы с монтажа опор. Этот этап требует определенной подготовки. Также важно пользоваться готовыми чертежами вороти фото. Из видео, на которых поэтапно выполняется монтаж распашных ворот, также можно получить немало информации. Полезная информация по теме находится в этом материале:

Способы установки столбов

Опорные столбы могут быть просто забыты в землю или забетонированы. Во втором случае опоры окажутся намного прочнее и надежнее. Также не стоит забывать о необходимости правильной установки петель. При забивании необходимо погрузить опоры в грунт на 130 см.

Использование такого метода установки столбов для ворот позволяет сэкономить время. Практически сразу после забивания опор можно крепить петли и вешать створки.

Другим способом является бетонирование. Его лучше совмещать с армированием опоры. Глубина ям составляет 150- 200 см. Диаметр каждого котлована зависит от сечения закапываемой трубы. Сначала подготавливается подушка (из песка и щебня, а затем заливается бетон).

Важно! Перед бетонированием в яму стоит поместить гидроизоляционный «стакан» из рубероида. Благодаря этому бетонное молочко не уйдет в землю, что сделает раствор более прочным. Бетон периодически надо утрамбовывать, выгоняя лишний воздух.

Изготовление и установка створок

После установки столбов понадобится выполнить створки. Этому процессу следует уделить особенно много времени. Работа выполняется поэтапно:

• Сначала на ровную поверхность необходимо выложить профильную трубу или уголки, и сварить форму по чертежу.
• Чтобы прочность конструкции была высокой, важно укрепить створки диагоналями.
• Когда каркас будет готов, можно начинать его обшивку профилированным листом. Материал должен быть толщиной 2 мм. Слишком толстый металл выбирать не следует – тогда придется думать об усилении стоек.
• После этого устанавливают петли. Сначала их одной половинкой приваривают к раме ворот, а затем второй – к столбу.
• Когда все работы выполнены, необходимо позаботиться о безопасности – на ворота устанавливают замок и запор.

Такой же принцип лежит в основе монтажа калитки. Покраску створок можно выполнять как на весу, так и на земле – еще до монтажа на опоры. Разница в том, что на уже установленных воротах в процессе нанесения краски могут появиться потеки. По этой причине нужно отнестись к работам с особой внимательностью.

Раздвижные ворота

Раздвижные ворота отличаются особой функциональностью. Они не занимают много места, бесшумны, открываются достаточно быстро. Существует несколько типов раздвижных ворот:

• откатные;
• подвесные;
• консольные.

Меньше всего востребованы ворота подвесного типа. Это объясняется появлением ограничений проезда, сложностью установки, множеством требований таких конструкций.

Если в регионе регулярно наблюдаются сильные заморозки, устанавливать откатные ворота на своем участке не стоит. Направляющие будут покрываться наледью, что снизит функциональность конструкции. Такие ворота будут требовать постоянного ухода. В остальном они достаточно хороши.

Соорудить откатные ворота своими руками может каждый. Для этого надо иметь чертежи и определиться с размерами створки. Также могут помочь различные видео и фото готовых конструкций. Основным условием монтажа откатных ворот является необходимость освобождения пространства вдоль забора.

На поверхности грунта устанавливают специальный профиль. Створка будет двигаться именно по нему. Сверху ворот также устанавливают специальные ролики. Чтобы ворота останавливались в нужном месте, проводят монтаж специальных фиксирующих элементов. Полезная информация находится в этом видео:

Установка консольных ворот

Консольные ворота считаются одними из самых сложных. Преимущество таких конструкций заключается в отсутствии необходимости оборудовать наземный рельс. Ворота не касаются поверхности грунта во время движения. Также при установке консольных ворот нет ограничений по высоте. Кроме того, необходимо устанавливать только 1 опорный столб. Используются такие конструкции в любое время и при любой погоде.

Створка выполняется достаточно просто. Она состоит из рамы и обшивки. К нижней части створки приваривают направляющую, внутрь которой помещаются роликовые каретки. По ним ворота могут перемещаться в обе стороны.

Совет! Как только каркас будет сварен, необходимо зачистить сварочные швы. Кроме того, со всех поверхностей следует убрать следы коррозии.

Створка консольных ворот условно делится на две части – ту, что закрывает проем, и ту, которая служит противовесом. Вторая часть должна иметь длину, равную 35- 50% длины первой. Под консольной частью оборудуется специальный фундамент, способный выдерживать значительные нагрузки во время эксплуатации ворот.

Для оборудования фундамента понадобится подготовить швеллер, который будет равен длине консольной части створки. Также стоит выкопать котлован, в который будет залит бетонный раствор. Длина ямы должна на несколько десятков сантиметров превышать длину швеллера. Фундамент заливается на глубину ниже уровня промерзания грунта. Кроме того, чтобы надежно закрепить швеллер в фундаменте, понадобится выполнить специальный арматурный каркас.

После того как заливка фундамента будет завершена, можно устанавливать створку. Такая работа также имеет свои нюансы и требует особого подхода.

Необходимая фурнитура

Необходимые для установки консольных ворот элементы представлены в строительных магазинах в большом разнообразии. Чтобы правильно выбрать фурнитуру, понадобится определиться с массой створки и ее габаритами. Также важно знать ширину проема.

Стандартный комплект элементов для установки раздвижных консольных ворот включает:

• направляющую балку;
• заглушки, которыми оборудуется балка;
• концевые ролики;
• дополнительное устройство, оснащенное 2 роликами;
• роликовые опоры;
• ловители роликов.

Такой набор является необходимым при установке консольных ворот. В процессе выбора важно узнать мнение специалиста.

Подъемно- поворотные ворота

Подобные конструкции отлично подходят для стандартного гаража. Применять их в качестве ворот на участке не рекомендуется – они имеют ограничение по высоте. Принцип работы конструкций достаточно прост – полотно сдвигается вверх, принимая горизонтальное положение. Такие ворота быстро открываются и закрываются, отличаются относительной простотой монтажа.

Когда происходит открывание створки подъемно- поворотных ворот, она начинается немного выступать наружу. Это стоит учитывать, подгоняя машину к гаражу. Если не рассчитать расстояние, ворота могут задеть автомобиль.

Такие ворота стали популярны отчасти благодаря своей компактности. В сложенном состоянии они практически не занимают места. Также они отличаются доступностью. Выполняется обшивка рамы из дерева, металлических листов или композита. Если сравнивать такие конструкции с распашными, они явно имеют больше преимуществ для установки в гараже.

Для изготовления подъемно- поворотных ворот понадобится начертить схему. Особенности монтажа конструкций:

• При подготовке к установке подъемно- поворотной конструкции понадобится выполнить 2 рамы – для створки и ту, по которой ворота будут перемещаться.
• Внутри гаража рама окажется г-образной формы.
• Полотно оборудуется створками сверху и снизу.
• Также к раме монтируют рычаги, поднимающие полотно в процессе открывания.
• Обязательно предусмотреть амортизаторы, которые будут смягчать удар полотно во время закрытия.

Опорную раму крепят к проему при помощи анкеров. Установку автоматики следует проводить только после всех процедур по монтажу ворот. Работу лучше доверить специалистам, которые помогут провести электропитание.

Установка ворот подъемно- поворотного типа не займет много времени, если хорошо подготовиться к работе. Также процесс ускорится, если пригласить опытного мастера. Кроме того, необходимо пользоваться чертежами конструкции заранее рассчитать размеры створки и направляющей рамы. Как устанавливаются такие ворота, можно узнать из видео:

Итоги

Устанавливать ворота любого типа лучше согласно чертежам. Распашные конструкции чаще используются в индивидуальном строительстве, раздвижные – как для закрытия въездов на частные территории, так и при ограждении промышленных объектов. Подъемно- поворотные конструкции идеально подходят для оборудования въезда в гараж.

Каждый тип ворот обладает определенными преимуществами. Также у них имеются и определенные недостатки. Самый простой и доступный вариант – распашные ворота с двумя створками. В процессе монтажа таких конструкций особое внимание следует уделить установке опорных столбов.

• Как установить забор из сетки рабицы своими руками
• Гаражные секционные подъемные ворота
• Чем покрасить деревянный забор своими руками
• Забор из профнастила своими руками

Калитка Своими Руками Чертежи Схемы Эскизы Конструкция

Калитка своими руками чертежи схемы эскизы конструкция

Приветствуем Вас на сайте интернет-магазина «Делаем Ворота Итернеэйшенл», который целиком и полностью посвящен доступной по стоимости комплектации для изготовления откатных и других видов ворот своими руками.

Здесь вы найдете подробные инструкции по изготовлению:

Откатных консольных ворот

Фурнитуру для откатных ворот

Надеемся, наш Интернет-магазин окажется полезным для вас, ведь в нем вы сможете найти все необходимое, чтобы изготовить самому откатные ворота.

Почему покупают у нас.

— Наш магазин работает на рынке фурнитуры и автоматики для откатных ворот более 12 лет, с 2007 года. Наа компания стояла у истоков, а сегодня является флагманом широкого внедрения и популяризации откатных ворот и автоматики дня них.

— Мы всегда заботимся о своей репутации и всегда предлагаем нашему клиенту только высокое качество, адекватные цены и отлично зарекомендовавший себя товар. Предоставляем гарантию на фурнитуру для откатных ворот (5 лет) и честно выполняем свои обязательства перед вами. Довольные клиенты рекомендуют нас своим друзьям и знакомым, и нам это, поверьте, выгодно.

— Наш магазин является структурным подразделением украинского завода фурнитуры для откатных ворот SP PREMIER. По этой причине мы можем предложить вам более низкую при более высоком качестве нежели у конкурентов.

— Мы не продаем Вам иллюзии и фантазии в виде «книжек», «чертежей», «откровений воротного гуру» или «бесплатной доставки». Покупая у нас, вы платите только за «железо» и за доставку (если она вам нужна) ровно столько, сколько она стоит у транспортных компаний. Т. е мы не практикуем скрытых платежей, вроде зарытой в цену доставки*3 итд.
Всю информацию об изготовлении, монтаже, а также чертежи именно ваших ворот мы предоставляем вам прямо сейчас, еще до покупки. Подвесные ворота чертежи схемы эскизы конструкция? С нами Вы экономите свои деньги.

— Мы продаем на всю Украину и оперативная отправка комплектующих наш приоритет.
Отправка происходит в день заказа, без предоплат. Товар Вы оплачиваете только после осмотра и полного им удовлетворения. Вы абсолютно ничем не рискуете.

Наш сайт предназначается, в первую очередь, для того, кто хочет изготовить откатные ворота своими руками, калитку, забор или распашные ворота. Если раньше производство автоматических откатных ворот было исключительной прерогативой специализированных фирм (причем, в то время не афишировалась конструкция ворот, а комплектующие и автоматику простому смертному достать было крайне затруднительно), то сегодня откатные ворота сможет сделать каждый, воспользовавшись информацией и товарами с нашего сайта.

Впрочем, если у вас есть желание заказать готовые распашные, секционные или откатные ворота, а также заказать установку купленной вами автоматики, звоните нам.

На страницах нашего сайте найдут много полезного и те, кто собирается начать (или уже начал) бизнес, связанный с воротами, — благо, откатные ворота сегодня быстро набирают популярность во всех регионах Украины.

Здесь вы найдете подробные инструкции, как сделать ворота своими руками, аксессуары и автоматику, а также необходимые экономические обоснования и расчеты. Цель нашего ресурса — упростить поиск информации, касающейся конструкции ворот, монтажа автоматики, схемы электропроводки, заливки фундамента для ворот. В общем, с нашим сайтом вам нет нужды «шерстить» форумы в Интернете, выискивая такую нужную необходимую информацию.

Здесь вы найдете:

Это только на первый взгляд кажется, что автоматические ворота сделать самому сложно. На практике оказывается, что ничего космического здесь нет — это под силу любому человеку, владеющему базовыми слесарными навыками. Самостоятельное изготовление ворот обходится в несколько раз дешевле, чем заказывать на фирме. Это позволяет сэкономить несколько тысяч гривен!

Конечно, этот сайт рассчитан не на олигархов, а на простых людей, которые зарабатывают деньги потом и кровью, но которые тоже нуждаются в элементарном комфорте, который стал нормой в развитых странах.

Чтобы получить интересующую Вас информацию перейдите в соответствующий тематический раздел:

Что лучше: теплый пол или батареи?

Теплый полБатареи

Откатные ворота своими руками — в этом разделе изложена подробная информация по самостоятельному изготовлению откатных ворот — чертежи, схемы, эскизы, конструкция, устройство ворот.

Схема откатных ворот — здесь Вы найдете теоретический материал поясняющий устройство откатных ворот.
Схема фундамента для откатных ворот — практические аспекты заливки фундамента для откатных ворот.

Распашные ворота своими руками — в этом разделе сожержится подробная информация по самостоятельному изготовлению откатных ворот — чертежи, схемы, эскизы, конструкция, устройство ворот.
Подвесные и гармошечные своими руками — все об изготовлении подвесных и скаладывающихся ворот своими руками. Чертежи, схемы, эскизы, конструкция, устройство подвесных и гармошечных ворот.

Калитки своими руками — все об изготовлении калиток своими руками. Чертежи, схемы, эскизы, конструкция, устройство калиток.

Заборы своими руками — руководство по самостоятельному изготовлению заборов — чертежи, схемы, эскизы, конструкция, устройство заборов.

Выбор автоматики для ворот — обзор основных торговых марок представленых на рынке Украины.

Выбираем фурнитуру для ворот — тематические статьи по выбору фурнитуры применительно к Вашим воротам, обзор производителей, качества и цен.

Автоматика для откатных ворот — здесь Вы найдете автоматику для откатных ворот по очень привлекательным ценам.

Механизм (фурнитура) для откатных ворот — здесь Вы найдете фурнитуру для раздвижных ворот по лучшей цене в Украине!

Автоматика для распашных ворот — здесь Вы найдете автоматику для распашных ворот по очень сладким ценам.

Автоматика для гаражных секционных ворот — здесь Вы найдете автоматику для гаражных ворот по очень выгодным ценам.

Монтаж фотоэлементов — инструкция по установке фотоэлементов и других средств безопасности.

Монтаж антенны — информация о том какую антенну покупать и где и как ее монтировать.

Монтаж сигнальной лампы — информация где и как ставить сигнальную лампу (проблесковый маячек, мигалку).

Монтаж внешнего приемника — информация зачем он нужен, а также инструкция по установке.

Монтируем зубчатую рейку — технология монтажа полимерной и металлической зубчатой рейки.

Ремонтируем автоматику — информация об основных поломках и методах их устранения.

Цена откатных ворот сделанных своими руками — экономическое обоснование в пользу изготовления откатных ворот своими руками.

Метки: Откатные ворота схема, чертеж, конструкция, инструкция, монтаж. Откатные ворота своими руками. Комплектующие для откатных ворот. Фурнитура для откатных ворот. Ворота откатные своими руками.

Откатные ворота чертеж, схема, конструкция, инструкция. Монтаж, изготовление, установка, устройство, схема подключения откатных ворот, автоматика bft, автоматика CAME.

Лучшие чертежи ворот и калиток из профнастила

Ворота и калитка – необходимое дополнение к забору их профлиста. Ворота обеспечивают проезд на участок автомобилей и спецтехники, а калитка предназначена для тех, кто пришел пешком. В отличие от забора конструкция ворот и калиток оказывается более сложной, поэтому для них разрабатывается отдельный чертеж и производится специальный расчет материалов.

Мы хотим предложить вам несколько готовых чертежей ворот и калиток из профнастила, которые вы сможете подстроить под ваши условия. Высота забора и калитки должна соответствовать высоте забора.

Основные виды ворот для дачных и загородных домов

• распашные – представляют собой две распашные створки, которые открываются внутрь или наружу. Простые и дешевые в установке, однако, при въезде могут повредить автомобиль, особенно если будет сильный ветер. Также под них нужно расчищать значительное пространство.
• сдвижные или откатные ворота с направляющим рельсом – дверь двигается на роликовом механизме вдоль линии забора. Сложная конструкция, специальная дорогостоящая фурнитура делает такие ворота не самыми доступными. Кованые ворота чертежи схемы эскизы конструкция? Но они обеспечивают более высокий уровень комфорта: автоматизированный привод дает возможность открывать их, не выходя из машины.

Чертежи распашных ворот и калиток

При составлении чертежа важно определить ширину проема ворот и калитки, высоту, а также модель каркаса. Не стоит забывать, что при проектировании ворот нужно правильно распределить нагрузку по створке, ведь она крепится на боковые петли и их вес полностью ложится на столбы опор. По этой причине столбы ворот нередко делают из более толстой профильной трубы или выкладывают из кирпича.

Толщина металла профильной трубы должна составлять не менее 3-4 мм. Соответственно и фундамент под опорами ворот должен быть достаточно надежным. Слабые опоры приведут к провисанию створок и деформации конструкции от ветровых нагрузок и силы тяжести створок.

Для каркаса нужно использовать более легкую профильную трубу, чтобы не допустить перегрузку на створках, однако слишком тонкий каркас не устоит перед ветровыми нагрузками.

Обратите внимание на выбор ширины ворот. Оптимальной является ширина в 4 метра она позволяет спокойно въезжать как легковым, так и грузовым автомобилям даже с узкой улицы. Помните, чем шире створка, тем большую нагрузку она создает на опоры (в соответствии с законом рычага).

Схемы ворот и калитки из профнастила с параллельным каркасом

▪ Перед нами «классический » и хорошо сбалансированный чертеж ворот с калиткой. Высота в 2 метра соответствует традиционной высоте забора из профлиста. Столбы 60х60 должны справиться с каркасом из трубы 40х20. Сам каркас не перегружен, прост в расчетах, не требует много материалов. У него лишь один недостаток – отсутствие диагональной жесткости.

Ее компенсирует наличие сразу двух горизонтальных планок профильной трубы, которые образуют на створке три секции шириной 60-70 см.

Также характерной особенностью является наличие верхней перекладины. Она дает более сбалансированное распределение нагрузки, предотвращает смещение столбов по направлению друг к другу однако для успешного въезда на участок высоких машин нужно сделать ее съемной.

▪ Еще один вариант чертежа. На этот раз без перекладины. Обратите внимание, что опорные столбы в связи с отсутствием перекладины имеют больший диаметр.

▪ Распашные ворота со встроенной калиткой. Такая схема прекрасно подойдет тем, кто имеет ограниченное пространство для входа/въезда на территорию. На ширине в 4 метра помещаются и ворота, и калитка.

Однако, стоит понимать, что наличие калитки увеличивает массу створки, а значит сечение бокового столба должно быть не менее чем 10х10 см и лучше разместить калитку ближе к столбу (по закону рычага она даст меньшую нагрузку опору ворот).

Схемы ворот и калитки с диагоналями

Наличие диагональных элементов каркаса повышает жесткость конструкции и делает ее устойчивой к различного рода деформациями, однако следует помнить, что дополнительные линии – это дополнительная нагрузка и здесь важно правильно подобрать рисунок. Так вместо двух горизонтальных планок лучше использовать одну. Варианты расположения диагональных планок приведены в чертежах ниже.

Сечение опорных столбов для забора с диагоналями должно быть не менее 80х80.

▪ Диагонали от крайних углов к середине или наоборот. Такие схемы достаточно красиво выглядят. Одна похожа на снежинку, другая образует ромбовидный рисунок.

Рассчитать длину диагоналей можно при помощи теоремы Пифагора, как длину гипотенузы прямоугольного треугольника ( с).

Длина гипотенузы:, где а и b – стороны прямоугольного треугольника.

▪ Диагонали от одного угла створки к другому. Схема позволяет минимизировать нагрузку на створку и при этом придать необходимую жесткость, однако сваривать такую диагональ не очень удобно.

▪ Небольшие диагонали по углам створок. Достаточно красиво выглядит создает минимум нагрузки, однако такие створки обладают высокой парусностью, а, значит, могут пострадать от ветровых нагрузок.

В следующем видео вы получите ценные советы, как предотвратить скашивание опорных столбов под тяжестью створок:

Чертежи откатных ворот из профнастила

Самым оптимальным вариантом сдвижного забора, который можно возвести собственными силами, является конструкция с направляющим рельсом. Гаражные запоры своими руками схемы и описание? Для нее достаточно просто подобрать комплекты фурнитуры и системы автоматизации. Ворота включают выдвижную створку с нижним рельсом, который движется по специальной системе роликов.

Для того чтобы конструкция уравновешивалась в закрытом виде к каркасу сбоку приваривается дополнительная треугольная консоль.

Как можно заметить каркас ворот состоит из рамы и консоли, которые выполнены из более толстой профильной трубы (60х40 ). Внутренние элементы консоли также лучше сделать из этой трубы. Внутри рамы ворот рисунок каркаса можно сделать в разных вариантах (с прямоугольниками или треугольниками. Главное, чтобы труба была более легкой трубы (например , 40х20).

Также не стоит делать решетку слишком частой. Порядок монтажа откатного забора представлен в следующем видео:

Надеемся, что приведенные чертежи помогут вам сделать собственные ворота и калитку из профнастила, которые будут удобными, надежными и долговечными.

---

Как обработать поверхность → Отделка помещений → Как правильно выбрать краску → Технологии обработки поверхностей → Выравниваем и отделываем стены → Выбор и нанесение грунтовки → Удаление с поверхности → Натяжные потолки и технологии→ Обзоры и отзывы

---

проекты и схемы каминов с открытой топкой, кладка своими руками

Классический дровяной камин придает дому неповторимый уют и очарование, но многие считают его слишком дорогим удовольствием, полагая, что выложить камин своими руками из кирпича – работа для профессионалов.

Камин из кирпича своими руками

На самом деле эта задача не так сложна, достаточно найти подходящий чертеж или схему-порядовку, запастись материалом, и в вашем доме появится настоящий камин с потрескивающими в нем дровами.

Что потребуется для работы

Чтобы сделать камин для дома используют два типа кирпича: полнотелый и огнеупорный. Последним выкладывают изнутри, потому что он способен выдерживать высокую температуру. Помимо этого, такой тип кирпича способен долгое время хранить тепло, и прогревается медленно. Для раствора употребляют смесь, которая продается в специальных магазинах или ее делают самостоятельно с помощью глины и песка. По консистенции она должна быть как густая сметана.

Если дровяной камин для дачи строят из закрытой топкой, то понадобятся двери из металла и огнеупорным стеклом. Еще необходимо купить заслонку, продувную дверь и прочистную. Для дымохода понадобится стальная труба.

Из инструментов запасаются лопаткой, уровнем строительным, шлифовальной машинкой, рулеткой, емкостью, где замешивают раствор, мастерком, арматурой.

На заметку!Новичкам при теске и колке кирпича лучше применить болгарку с кругом по резьбе бетона. Тогда будет меньше брака и перевода материала.

Как только все для работы собрали, начинают монтаж дровяного камина для дачи своими руками.

Разновидности кирпичных конструкций

Прежде чем построить своими руками камин на даче, нужно выбрать его вид. Существует несколько разновидностей контракции, которые зависят от способа установки:

1. Встроенные.
2. Пристенные.
3. Угловые.
4. Островные.

Стиль и вид очага зависит от желаний владельца дома и от площади комнаты, в которой будут возводить конструкцию.

Встроенного типа

Камин для дачи этого типа строят сразу при возведении стены или колонны. Если делать встроенную конструкцию уже в построенном доме, то затрат будет больше. Так как придется делать в стене отверстие для дымохода и портала.

Из всех видов он занимает наименьшее пространство. Портал или топку выбирают в соответствии с площадью комнаты. Это размер 70х60 или 80х70 см. Сам портал обрамляют кладкой или кирпичом. Если площадь помещения небольшая, до 20, то размер делают 60х50 см.

Пристенного типа

Он устанавливается к стене, где дымоход может быть встроен в стенку или частично выступать. Построить его можно в доме с готовым ремонтом, так как он не требует в себе крушения стены. Считается одним из популярных типов. Он занимает большое пространство, поэтому в небольшой комнате его возвести не получится. Облицовку делают из камня, плитки, кирпича или других подобных материалов.

Углового типа

Популярны тем, что располагаются удобно, не занимают много места, и перед камином остается много свободного пространства. Дымоход конструкции вмонтируют в одну из соседних стен. Ту часть, что остается открытой делают из бетона или металла. Саму переднюю часть оштукатуривают или обкладывают декоративным кирпичом или камнем. Такой тип камина создает дополнительный уют в доме, так как возле него можно полукругом разместить кресла.

Что нужно учитывать при проектировании дома из профилированного бруса

Островного типа

В этом случае конструкцию возводят отдельно от стен, по центру комнаты. Тогда тепло равномерно распространяется по комнате. Его особенность – открытая топка. Правда иногда открытое пространство закрывают стеклом. Островные камины выглядят эффектно, но занимают много места. Поэтому устанавливают их исключительно в больших помещениях. Тогда они не закрывают свет и выглядят уместно и аккуратно.

Коротко о главном

Чтобы домашний очаг эффективно прогревал помещение и не дымил, его размеры должны соответствовать площади комнаты, а конструкция не нарушать основные несущие элементы дома.

Перед тем как строить камин, для него заливают отдельный фундамент, который по площади должен быть немного больше площади самого очага.

Строить самостоятельно рекомендуется по готовым схемам-порядовкам, в которых учтены все нюансы кладки.

Камин возводят из керамического кирпича на глиняном растворе.

Определение размера конструкции

Начальный этап строительства камина в частном доме – определение параметров проекта. Расчет делают отдельно с помощью специалиста либо берут уже бесплатный готовый чертеж красивого камина.

На заметку!Если конструкция строится с расчетом на качественное отопление, то выбирают правильный размер топливника. Его размеры составляют 1/50 часть от общей площади помещения.

Нарисовать свой чертеж – это не такое долгое занятие. Во-первых, замеряют комнату, где планируют строить печную кладку. Во-вторых, рисуют саму конструкцию с учетом масштаба. В-третьих, рассчитывают топливник, портал и дымоход с дымоотводной трубой.

Когда рассчитывают параметры портала, учитывают возможное задымление комнаты. Чтобы этого избежать придерживаются пропорции глубины и высоты. Для правильной теплоотдачи подойдет соотношение 1:2 или 2:3. Отверстие дымохода меньше в восемь раз площади топки. В дымоотводной трубе диаметр выбирают до 10 см, а длину – 5 см.

Подробная инструкция и порядовка

Построить камин своими руками легче, если есть подробное описание и фото каждого этапа монтажа. Существует несколько этапов, которых придерживаются при строительстве. Выполняя работы шаг за шагом можно сложить дачную печь-камин своими руками.

Создание чертежа

Независимо от формы и конфигурации конструкции, первое что делают – это создают эскиз и чертеж будущего камина. Придерживаясь масштабов на листочке рисуют конструкцию, с указанием всех элементов устройства

Важно на этом этапе выбрать облицовку. Например, если наружную часть планируют расшивать, то понадобится керамический красный кирпич

А если облицовку будут осуществлять плиткой, то выбирают более экономный вариант.

Что такое каркасные дома и из чего их строят

Подготовительные работы

При монтаже камина в жилой комнате заранее укрывают всю мебель и пол полиэтиленовой пленкой. Если помещение не жилое, то это не делают, а после строительных работ, просто тщательно все вымывают и убирают.

52654227f81b7b6fc0a54cf4c7e6e4a7.jpe

Следующий шаг – возведение фундамента, от которого зависит надежность конструкции. Фундамент делают отдельным для камина, а не используют общий с домом. Если возведение делают в жилом доме, то удаляют аккуратно пол в том месте, где планируют строить камин. Его делают на 6 см больше, чем сама конструкция.

Вырывают яму глубиной 60 см, засыпают щебнем на 15 см, заливают ее и формируют основание. Фундаменту дают 7 дней для просушки. Перед возведением камина, сперва кирпичи выкладывают без использования раствора, в сухом виде.

На заметку!В процессе выкладывания кирпичей «насухо» каждый камень нумеруют. Это позволит построить камин быстрее.

Выкладывание камина

Как только фундамент подсох, выкладывают в два слоя рубероид. Для первого ряда кладки в раствор добавляют цемента в соотношении 20% от общего объема раствора. Первый кирпичный ряд кладут ребром. Равность диагоналей определяют с помощью рулетки.

Сплошные ряды строят с использованием мастерка. Дымоход и топливник возводят вручную. Раствор наносят на середину кирпича. При лишнем растворе его убирают влажной тряпкой сразу, до его высыхания.

После основания делают топливник. На дно выкладывают колосниковую решетку, затем возводят ряды топливника и крепят дверцу топливной камеры. Чтобы ее надежно зафиксировать, дверцу насаживают на металлический ус и закладывают между рядами. Поддувало строят на пятом ряду.

Следующий шаг – арка. Независимо от дизайна камина, при строительстве арки используют уголки из стали. На них крепят кирпичи, а при облицовке они прячутся. При возведении арки кирпичи ставят клином.

Возведение дымохода

От качественно построенного дымохода зависит будет попадать дым в помещении или нет. Если дымоотводный канал круглой формы, то тяга лучше, а если квадратная – хуже. Стенки делают гладкими, чтобы не образовывалась сажа и дым легко проходил через трубу. Сам дымоход делают вертикальным, реже под наклоном. При этом угол наклона не больше 30 °С. Размер трубы зависит от размера конструкции и выходного канала. Минимальное сечение 14х27 см. На верху дымохода устанавливают колпак, который защищает его от попадания осадков и других деталей.

Облицовочные работы

Если строят обычный или мини-камин своими руками, то завершают его облицовкой. Украшают наружную часть конструкции несколькими способами:

1. Штукатурка. Сперва натягивают сетку, устанавливают П-образные скобы. Для защиты от коррозии наносят олифу. Первый слой в 5 мм штукатурки наносят на теплую стену. Второй слой наносится после высыхания первого. Густоту слоя делают гуще, чем предыдущий. Третий слой делают с толщиной до 15 мм.
2. Окраска. Используют меловой или клеевой раствор.
3. Гипсокартон. Он дает камину прямоугольные формы. Сперва делают каркас из металла, а на него зашивают гипсокартон.
4. Декорация.

На заметку!При окраске наружной части камина в белый цвет в краску рекомендуют добавить синьки. Тогда краска будет более белоснежной.

806d9bee2ae82c964ba00b857b11994f.jpe

1f8683af01cdd717f398a2a01b5a2186.jpe

С помощью облицовки прячут огрехи, что возникли в процессе кладки. При качественной работе облицовку можно и не делать.

Работа конструкции

Так как кладку конструкции делают влажными кирпичами, прежде чем растапливать камин, его нужно просушить. Делают это на протяжении 6-7 дней. Открывают топочную дверцу и зольной камеры. Затем камин распаляют для просушки, но до максимума температуру не доводят. На протяжении второй недели конструкцию прогревают каждый день, при этом не доводя температуру до максимума.

Голландская печь

Конструкция относится к одной из самых популярных. Некоторые модели комплектуются варочной поверхностью и духовкой, что решает проблему приготовления еды, но классическая «голландка» используется только для отопления.

Топка канального типа отлично нагревает стенки. Дым выводится по вертикальному каналу, в котором практически весь сгорает. Хотя обычно кирпичные печи для дома на дровах имеют большие размеры, это нельзя сказать про голландку, поэтому она оптимально подходит для комфортного отопления частного дома – одно или двухэтажного. Внешне голландка напоминает колонну. Форма конструкции может быть круглой, квадратной или прямоугольной.

Преимущества голландки:

1. После долгих перерывов можно начинать топку печи на полной мощности.
2. Конструкция небольшого размера может протопить дом 70 кв. м.
3. Экономичность. Маленький расход материала. Цена монтажа ниже, а также экономия площади.
4. Конструкция имеет тонкие стенки, поэтому прогревается быстро.

Классические «голландки» занимают меньше места, но их применяют только для обогрева дома Источник ar.decoratex.biz
Недостатки:

1. КПД составляет не более 40%.
2. Следует не забывать про очистку печи от золы, а также сажи для нормальной тяги.
3. Наиболее эффективным режимом является тление. Часто такую конструкцию называют печью длительного горения.
4. После топки нужно закрывать вьюшку, иначе печь быстро остынет.

Таким оборудованием можно отапливать небольшие дома, которые имеют 2 этажа или мансардный этаж.

Русская печь

Имеет большие размеры и является многофункциональной, а также имеет дымовые каналы и открытую топку. Ее иногда закрывают заслонкой. Оборудование может иметь варочную поверхность.

Кроме обогрева помещения такая конструкция позволяет готовить еду и сушить одежду.

Коэффициент полезного действия составляет максимально 60%. В зимний период нельзя допустить остывания печи, поэтому топить следует регулярно. Если конструкция будет остывать, то возможно появление конденсата. Кирпич насыщается влагой, а при последующем остывании замерзает и трескается.

Летом для приготовления еды можно использовать печь в летнем режиме. В таком случае дым направляется прямо в трубу при помощи заслонки, а тело конструкции не нагревается.

Современная русская печь с лежанкой в деревянном доме Источник yandex. ru

Преимущества:

1. При своевременной топке в доме создается комфортный микроклимат, а также температура.
2. Многофункциональная конструкция.
3. Печь из кирпича для дачи украшает помещение.

Недостатки:

1. Высокая стоимость монтажа за счет большого объема кирпича.
2. Из-за большого веса и размеров необходимо возводить основательный фундамент.
3. Небольшой КПД.
4. Регулярно требуется производить очистку каналов и дымохода.

Такое оборудование подходит для круглогодичного проживания.

Смотрите также: Контакты строительных компаний, которые предлагают услугу монтажа каминов и печей.

Шведская печь

Печь обладает универсальной конструкцией и предназначена в первую очередь для эффективной работы в помещениях небольшой площади. Стандартная «шведка» оснащена духовым шкафом, варочной поверхностью, а также нишами для сушки вещей. Некоторые шведки имеют лежанку и камин.

Принцип работы шведской печи примерно такой же, как и у колпаковой – под сводом топки происходит дожигание дымовых газов.

Достоинства конструкции:

1. Помещение обогревается очень быстро.
2. Возможность приготовления еды, как на варочной поверхности, так и в духовке.
3. Практически полное сжигание топлива.
4. Благодаря конструкции каналов прогревается нижняя часть оборудования, а, следовательно, полы немного подогреваются.
5. В конструкцию можно установить теплообменник для нагрева воды.

Шведская печь из кирпича имеет свои особенности, но с прогревом дома справляется хорошо Источник mauro-gianvanni.ru
Минусы:

1. Чтобы предотвратить тепловые потери через пол необходимо устроить качественную теплоизоляцию.
2. Для монтажа нагреваемых элементов применяется шамотный кирпич, который имеет более высокую стоимость.
3. Специалисты рекомендуют оставлять печь всегда в теплом состоянии в зимнее время. Разжигание холодной печи может привести к ухудшению состояния кладки.

Колпаковая печь

Одной из современных конструкций является такая печь. Оборудование отлично нагревается и удерживает тепло на протяжении длительного времени. Конструкция не имеет маленьких извилистых каналов, следовательно, они не так сильно подвержены оседанию сажи.

Принцип работы колпаковой печи: дым идет вверх из топки, затем остается там до остывания. А после начинает опускаться по стенкам дымохода, таким образом, нагревая его. Такие конструкции эффективны, так как могут иметь несколько колпаков.

Преимущества:

1. Низкая стоимость материала и монтажа. Простота конструкции.
2. Можно установить теплообменник и варочную поверхность.
3. Быстро нагревается даже после полного остывания.
4. Газовая вьюшка препятствует обратной тяге. Именно поэтому при открытой заслонке печь не может остыть.

В современных печах ручной кладки предусматривается возможность отопления сразу нескольких помещений в доме Источник mauro-gianvanni.ru
У такой печи может быть несколько колпаков, а, следовательно, получится отапливать 2 этажа и несколько комнат. У нее сложно выделить какие-либо недостатки, именно поэтому колпаковая модель популярна у домовладельцев.

Правила выбора топки

Металлическая топка оснащена специальным патрубком, поэтому при выборе такого варианта подбирают дымоходную трубу в соответствии с диаметром патрубка.

Специализированные магазины предлагают огромный выбор каминов с топкой любой конфигурации. Это может быть открытый, закрытый, сквозной или односторонний вариант. Кроме того топка может иметь встроенный теплообменник, позволяющий подключать камин к контуру водяного отопления.

Традиционным вариантом является кирпичная топка. При решении вопроса, как сделать простой камин, рекомендуется использовать белый шамотный кирпич, характеризующийся устойчивостью к сильному нагреванию

Кирпичная кладка должна быть ровной, поэтому работу следует выполнять с особой осторожностью и аккуратностью. На обустройство кирпичной топки требуется много времени и сил, требующие от мастера специальных навыков, терпения и выдержки.

Красивые примеры в интерьере

Камины – прежде всего, интерьерные композиции, используемые для создания атмосферы уюта, семейного очага. Стилевое оформление становится решающим фактором при выборе композиции.

Деревенские камины отлично подойдут для загородного коттеджа или дачи. К классике стоит присмотреться владельцам элитной недвижности. Стиль рустик оценят любители лофта, обладатели загородных домов-хижин, вилл, дворцов-крепостей. Модерн придется по вкусу утонченным личностям, ищущим компромисс между функциональностью и эстетическим содержанием конструкции.

Предыдущая

КаминыКак самому возвести уличный камина с мангалом

Примыкающие к стене одним из торцов

Такие модели рекомендуется использовать для достаточно больших или средних комнат. Сделав подобный камин в доме своими руками, можно выполнить зонирование помещения или уменьшить размеры прохода между отдельными комнатами.

Особенностью такого варианта является возможность установки сквозной металлической топки с двухсторонней или трехсторонней отделкой жаропрочным стеклом. Помимо этого можно сделать топку с одной стороны, а заднюю часть декорировать натуральным камнем.

В комнатах небольшой площади также можно построить своими руками камин, примыкающий к стене торцевой частью. В этом случае он позволяет разделить одну комнату на две функциональные зоны, делая проживание более комфортным.

Стилевые решения

Внешний вид камина должен завершать интерьер комнаты, правильно расставляя акценты.

Русский стиль

Камины данного типа расписывают славянской символикой или декорируют эмалированными изразцами. Дымоход облицовывают гипсом или художественной штукатуркой. Форма конструкции напоминает букву «Д» в стиле кантри. Особенность каминов – массивность, простота и обилие декоративных элементов.

Классика

Камины создают из натуральных материалов – камня, чугуна, кирпича с облицовкой из мрамора или цельной древесины. Стиль – выдержанный с минимальным количеством декоративных элементов. Классике свойственна массивность конструкций, наличие колонн, барельефов и кованых аксессуаров.

Модерн

Стилю присущи минимализм и практичность, поэтому камин можно разместить в жилищах с дизайном хай-тек, лофт, ар-нуво и т.п. Форма конструкции – небольшой прямоугольник. Дымоход маскируют навесом или «утапливают» в стене. Топку закрывают стеклянной панелью или оставляют открытой.

Рустик

Камины данного типа не отличаются богатым убранством. Стиль – примитивный, деревенский, с грубой обработкой камня. Устройства обогрева гармонично впишутся в интерьер со стеновыми панелями из дерева и камня.

Описание других популярных видов каминов

Дровяные камины можно назвать классическим вариантом, однако существуют другие отопительные приборы. Они работают на разном топливе, их установка более простая и занимает немного времени.

31645a5ab732723e3288a3142ba2e131.jpe 66abc9aa63ba679a7db6652699058198.jpe

В магазине можно приобрести готовые камины следующих видов:

• Газовые устройства. Установить их очень просто, но для подключения необходимо пригласить специалиста газовой службы со специальным допуском. Кроме того потребуется письменное разрешение на установку такого камина.
• Электрокамин можно устанавливать не только в частном доме, но и в городской квартире. Можно подобрать модель стационарного типа или мобильное устройство. Большинство стационарных электрических каминов выполнены в виде топки с красиво оформленным порталом. Камины подобного типа работают от сети электропитания и не нуждаются в дымоходе. Современные камины оснащены электронными панелями, поэтому для их нагрева, переключения или выключения достаточно нажать соответствующую кнопку на пульте.
• Набирают популярность экокамины, для работы которых используется этиловый спирт. Однако для обогрева помещения такие камины не подходят, их приобретают в качестве декоративного элемента интерьера. Они предназначены для создания уюта и особой атмосферы, способной «согреть душу».
• Декоративный домашний камин своими руками можно изготовить из гипсокартонных листов и металлического профиля. Огня и тепла в таком камине не будет, но украшение или полку для разных аксессуаров в этом случае можно получить.

Установить или построить камин в доме можно своими руками, главное – правильно выбрать модель, узнать, как делаются камины, а также позаботиться о пожарной и экологической безопасности.

Отделка

Финишное покрытие придает очагу законченный вид. Прежде чем узнавать, как делать камины, желательно сразу определиться с конечным результатом. Существует несколько дополнительных методов, которые могут оказаться полезными:

1. Покрытие штукатуркой.
2. Покраска – какой материал выбрать было описано ранее.
3. Облицовка – сделать можно с применением искусственного или даже настоящего камня.

Многие начинают экспериментировать с внешним видом, срезая с некоторых частей кирпич. Это не только разрушает целостность конструкции, но и лишает всего смысла приложенные усилия.

Основные принципы строительства

1. Первый ряд кладут ребром, а последующие – плашмя.
2. Основание делают минимум из двух рядов.
3. Кирпич берут цельный, без сколов и трещин.
4. Перед закладкой кирпич замачивают в воде, чтобы в дальнейшем он не забирал влагу у раствора.
5. Минимальная толщина шва – 5 мм.
6. Лишнюю смесь удаляют сразу, пока она не успела засохнуть.
7. Раствор делают без комочков и им нельзя обмазывать внутреннюю часть камина.
8. Монтаж делают в теплый период (весна или лето).
9. Строительство начинают из углов.

Для работы берут материалы высокого качества, огнеупорный раствор и нужную схему. Облицовка также играет важную роль в создании дополнительного уюта в комнате.

Расчетная часть перед установкой

Необходимо начинать устройство камина из кирпича с проведения расчетов. Оборудование должно выполнять не только декоративную, но и практическую функцию: поддерживать в помещении комфортный микроклимат. Необходимо готовить чертеж камина, ориентируясь на габариты помещения.

В маленькой комнате большую конструкцию устанавливать нецелесообразно. В процессе сгорания топлива она будет потреблять слишком большое количество кислорода.

При наличии системы приточной вентиляции это вызовет сильные сквозняки. Вторая проблема возникнет в излишнем выделении тепловой энергии. При работающем камине находиться в комнате будет некомфортно.

В процессе инженерных расчетов необходимо сосредоточить свое внимание на определении следующих параметров:

• габаритов конструкции;
• его высоты;
• сечения дымохода.

Как создавать красивые диаграммы для ваших документов и презентаций

Диаграммы — это мощный способ общения. Даже самые сложные идеи, которые трудно понять в виде текста, можно быстро понять с помощью простейших диаграмм.

Однако не все диаграммы одинаковы. Создание красивых диаграмм — это тонкое искусство, и мы в Creately стремимся помочь каждому рисовать диаграммы, которые делают работу на удивление быстро.

В этом посте приводятся некоторые с трудом заработанные советы о том, как сделать диаграммы, которые хорошо взаимодействуют и выглядят великолепно.

Выберите правильный тип диаграммы

Существует множество диаграмм, каждая из которых имеет свое предназначение, а в некоторых случаях даже несколько назначений. Например, блок-схему можно использовать как для принятия решений, так и для картирования процессов.

Когда вы выбираете определенный тип диаграммы или диаграммы, вы должны убедиться, что они соответствуют вашей цели.

• Блок-схемы – для отображения хода процесса
• Интеллект-карты — для организации и структурирования идей, мыслей и т. д.
• Диаграмма Fishbone — для анализа основной причины проблемы
• Организационные диаграммы — для визуализации иерархии организационной структуры
• Гистограммы — для сравнения категорий данных
• Круговые диаграммы — для сравнения частей целого
• Пирамидальные диаграммы — для выделения иерархии данных
• Линейные графики — для отображения корреляции или закономерности между данными

Дополнительные типы диаграмм и их различные назначения с помощью следующих ресурсов

Полный список визуальных обучающих стратегий

Полный список основных визуальных методов мозгового штурма

Полный список инструментов планирования маркетинговой стратегии

4 типа диаграмм для лучшего управления проектами

Следуйте стандартам каждый тип диаграммы делает их более универсальными; это означает, что диаграмма последовательности, нарисованная техническим руководителем из США, может быть легко понята японским разработчиком, если при рисовании диаграммы соблюдались стандарты диаграммы UML.

Когда дело доходит до технических диаграмм, таких как диаграммы UML, диаграммы ER, диаграммы BPMN и т. д., придерживайтесь стандарта, чтобы избежать ошибок и путаницы.

Даже при рисовании обычных типов диаграмм, таких как блок-схемы, интеллект-карты или диаграммы Венна, соблюдение стандартов гарантирует, что их будет легко понять где угодно.

Придерживайтесь цветовой схемы

Добавление цвета сделает любую диаграмму привлекающей внимание, но слишком много цветов без узора сделают ее загроможденной и непрофессиональной. Вот несколько советов, которым вы можете следовать при добавлении цветов на диаграммы.

• Используйте цветовую палитру Creately, чтобы легко выбрать профессиональную цветовую схему. Каждая строка в палитре представляет собой тему, поэтому вам будет легче придерживаться красивой цветовой темы для ваших диаграмм.

• Ограничьте количество цветов, которые вы используете на диаграмме, так как это может сделать ее хаотичной. Вместо этого придерживайтесь 3-4 цветов, чтобы сохранить удобочитаемость диаграммы.

• И вы можете использовать разные оттенки одного и того же цвета, чтобы указать отношения между различными формами.

• Использование разных цветов для контраста разных объектов. Если вы используете один и тот же цвет для всех фигур, это затруднит понимание вашей диаграммы. Вот пример диаграммы дерева решений. Нажмите на диаграмму, чтобы использовать ее и внести изменения онлайн.


Обратите внимание на типографику

Многие обращают внимание только на визуальный аспект диаграмм, графиков и диаграмм и совершенно пренебрегают типографикой. Конечным результатом является хорошо выглядящая диаграмма, которую все еще трудно читать и понимать.

• Выберите правильный шрифт; с засечками придает формальный вид, а без засечек — более чистый и современный вид. Хотя вы можете использовать любой из двух вариантов, лучше избегать слишком сложных или художественных шрифтов
.
• Используйте только один тип шрифта на диаграмме, так как более одного шрифта не будут хорошо смотреться на ней. Чтобы подчеркнуть информацию, вы можете использовать шрифты различной плотности.
• При использовании цветов используйте их в зависимости от формы, на которой отображается текст
• Оставьте достаточно пробелов между словами/предложениями, чтобы текст был читабельным

В этом учебнике по типографике для создания диаграмм мы рассмотрели все, о чем вам нужно позаботиться при добавлении текста на диаграммы.

Помните о размере диаграммы

Во многих случаях диаграмма занимает несколько страниц. Чем сложнее схема, тем сложнее ее прочитать и понять. В такой ситуации вы можете:

• Уменьшить количество фигур, добавляемых на диаграмму. Не все имеющиеся у вас данные должны быть представлены на диаграмме. Опустите информацию, без которой вы можете обойтись, чтобы ваша диаграмма была более целенаправленной и актуальной.

• Разбейте сложные диаграммы на несколько более мелких. Если диаграмма занимает несколько страниц, вы можете представить ее в виде удобочитаемых диаграмм меньшего размера, связанных вместе. Используйте средство просмотра Creately, чтобы легко переходить от одной диаграммы к другой.
• Средство просмотра также позволяет встраивать диаграммы большего размера в небольшие пространства, такие как веб-страницы и блоги; он предоставляет читателям возможность увеличивать диаграмму и перемещаться по диаграмме по мере ее чтения.

Добавить условные обозначения/руководство

Возможно, вы знаете, что означают различные формы, цвета, стрелки и т. д. на вашей диаграмме, но ваш читатель может не знать. Здесь вы можете добавить легенду, чтобы уточнить, что обозначает конкретный элемент на диаграмме

Точно так же вы можете добавить плавательные дорожки в блок-схемы, чтобы выделить разные отделы, участников и т. д. И разные цвета в организационных диаграммах для представления разных отделов или команд.

Следуйте линиям на схемах

Линии на диаграмме играют важную роль в том, чтобы диаграмма выглядела хорошо. При выборе линий для использования или определении толщины линии также учитывайте шрифт и толщину шрифта, которые вы будете использовать.

В технических диаграммах, таких как диаграммы UML, вам нужно быть особенно осторожным при выборе правильных типов соединителей. Например, существует несколько типов отношений диаграммы классов. Однако с Creately это проще, так как его интеллектуальные соединители автоматически определяют головку соединителя в соответствии с контекстом.

Сохраняйте много пробелов

Минимальное количество пробелов загромождает вашу диаграмму, а слишком большое количество пробелов стирает связь между двумя объектами. Вот почему вам нужно настроить правильный баланс белого пространства на ваших диаграммах. Это помогает сделать акцент на элементах, а также сбалансировать распределение объектов на диаграмме.

Используйте опцию Creately « Hide Grid» , чтобы легко сканировать вашу диаграмму на предмет того, насколько эффективно вы использовали пробелы.

Логическое выравнивание всех объектов

Логическое выравнивание объектов на диаграммах — слева направо или сверху вниз — облегчает просмотр информации и ее понимание.

Есть еще советы по созданию красивых диаграмм?

В этом руководстве мы рассмотрели большинство шагов, которые необходимо выполнить для создания красивых диаграмм, которые можно добавить в дипломную работу, презентации или деловые документы.

У вас есть еще советы по созданию профессиональных диаграмм, чтобы поделиться с нашими читателями? Дайте нам знать в разделе комментариев ниже.

И не забудьте ознакомиться с нашей последней публикацией — Визуальным руководством по запуску продукта. Это единственное руководство, которое вам нужно для разработки успешной стратегии запуска продукта.

Создание пользовательских иллюстраций без каких-либо навыков рисования

Я вижу, что сегодня многие компании используют стоковые иллюстрации или изображения. Хотя эти варианты дешевы, сообщение бренда размыто, потому что визуальные эффекты не являются эксклюзивными для продукта.

В мире, где 74 процента маркетологов социальных сетей и B2B используют визуальные эффекты в своих рекламных акциях, то, как вы выделяетесь визуально, имеет решающее значение.

Если ваш бренд успешен, люди будут изучать визуальный язык, связанный с вашим брендом. Как только они увидят те же стоковые иллюстрации, связанные с другим продуктом, идентичность вашего бренда ослабнет.

С помощью пользовательских иллюстраций элементы идентичности бренда могут объединиться вокруг общей точки зрения и индивидуальности. Они общаются с клиентами на интуитивном уровне и помогают брендам рассказать свою историю устойчивым образом.

Однако многие дизайнеры уклоняются от работы иллюстраторами, опасаясь, что у них нет навыков рисования. Мы здесь, чтобы показать вам, как любой дизайнер может создавать красивые иллюстрации, не требуя рисования.

Мы рассмотрим три популярных стиля иллюстраций и применим очень простые шаги для создания собственного произведения искусства с нуля. Вы можете следовать этому курсу и применять полученные знания для создания великолепно выглядящих предметов для своего следующего проекта.

Воссоздайте знаменитую космическую иллюстрацию.

Источник: Нина Георгиева

Дизайнер и иллюстратор Нина Георгиева является первооткрывателем этого печально известного произведения Dribbble, и теперь этот стиль стал отдельной тенденцией.

Черпая вдохновение у Георгиевой, мы создадим собственную космическую иллюстрацию, выполнив несколько простых шагов.

Вот что вы получите в итоге.

1. Начните со звезд.

С помощью инструмента «звезда» в Illustrator создайте четырехконечную звезду. Затем сделайте его прозрачным на 75 процентов.

Выделив его, продублируйте его на месте, нажав Ctrl+C, затем Ctrl+F.

Уменьшите фигуру впереди.

Затем добавьте эффект свечения; выберите большую форму; и примените эффект «Размытие по Гауссу» на панели «Внешний вид».

Наконец, вы можете сохранить форму звезды на панели «Символы», чтобы использовать ее позже в композиции.

2. Создайте форму облака.

Сложите прямоугольники различной ширины.

Объедините их вместе с панелью «Навигатор».

В завершение придайте всей форме большое значение «радиуса угла».

3. Создайте текстуру планеты из облаков

Начав с формы облака, создайте эффект текстуры планеты, как показано выше.

Сложите множество форм облаков вместе и убедитесь, что у вас есть последовательность изгибов наружу и внутрь, чтобы создать волнистый узор.

4. Подправить текстуру.

Упростите волнистый узор, прежде чем применить его к форме планеты.

Удалите лишние точки на одной стороне текстуры и сгладьте ее.

5. Создайте текстурированную планету.

Перекройте волнистый узор кругом и создайте разделение с помощью параметра «Разделить» на панели «Обработка контуров».

Удалите лишнюю форму, созданную за пределами круга, и создайте эффект освещения, применив различные оттенки серого к каждой стороне планеты.

6. Добавьте атмосферу на планету.

Создайте два больших круга и вставьте их позади планеты с помощью Ctrl+X, затем Ctrl+B.

Выровняйте их правильно.

Добавьте прозрачность новым кругам и эффект размытия третьему кругу (на панели «Внешний вид»).

Сгруппируйте (Ctrl+G) и сохраните результат на панели «Символ».

7. Дублируйте и раскрасьте планеты.

Скопируйте несколько фигур планет из панели «Символы» и перекрасьте их, используя два разных цвета для каждой стороны.

Используйте «Инструмент «Прямое выделение» (A)», чтобы выбрать, и «Инструмент «Пипетка» (I)», чтобы выбрать и применить цвет.

8. Масштабируйте и расположите свои планеты

Переместите планеты в разные положения с помощью инструмента «Выделение» (V) и задайте им различные размеры, перетаскивая белые углы, которые появляются при выборе (удерживая клавишу «Shift» для пропорционального масштабирования).

9. Добавьте кольца.

Нарисуйте несколько кругов вокруг планет, чтобы получились кольца.

Чтобы вставить меньшие планеты перед кольцами, выберите их, затем нажмите Ctrl+X (вырезать) и Ctrl+F (вставить впереди).

10. Добавьте облака и звезды на небе.

Вернувшись к панели «Символ», перетащите несколько фигур облаков и звезд.

Дублируйте, масштабируйте и размещайте их по своему усмотрению в пространстве.

Вот окончательный результат.

Поэкспериментируйте с масштабом, положением и цветами, чтобы сделать его своим.

Добавьте типографику, и вуаля, у вас есть новый настроенный фон рабочего стола.

Воссоздайте стиль иллюстраций блога Toptal

Источник: блог Toptal

Блог Toptal является ценным источником информации и вдохновения, созданным лучшими талантами со всего мира. Как и в той, которую вы сейчас читаете, в большинстве статей есть иллюстрации, дополняющие содержание. Мы используем простые геометрические формы и яркие цвета для изображения предметов.

Давайте посмотрим, как можно применить этот стиль для создания собственных иллюстраций еды.

Вот что вы получите в итоге.

1. Нарисуйте простого малька.

Чтобы создать мальков, начните с длинного прямоугольника и добавьте несколько точек по краям с помощью «Pen Tool (P)».

Измените форму, перемещая точки с помощью «Инструмента прямого выделения (A)».

2. Создайте емкость для майонеза.

Создайте три круга с уменьшающимся размером сзади вперед.

Внешний круг — контейнер, средний (белый) — майонез, а внутренний, меньший круг (с цветной обводкой) — световой эффект.

Разрежьте внутренний круг пополам и убедитесь, что «Шапка» и «Угол» на панели «Обводка» круглые.

3. Приготовьте кетчуп и горчицу.

Дублируйте чашку с майонезом, чтобы приготовить горчицу и кетчуп.

Просто нанесите на соус разные цвета и подсветите, как было предложено выше.

4. Добавьте листья салата в форме волны.

Инструментом Pen Tool (P) проведите прямую линию и добавьте к ней несколько точек.

Распределите расстояние между ними по горизонтали на панели «Выровнять».

Перетащите точки изменения и закруглите каждый угол до максимума, пока он не станет полностью гладким.

5. Создайте ломтик хлеба.

Создайте длинный овал; наложите его на форму волны и создайте разделение с помощью параметра «Разделить» на панели «Обработка контуров».

Удалите лишнюю форму, полученную с помощью инструмента «Разделить», затем перекрасьте ломтик хлеба.

6. Приготовьте хлеб для гамбургеров.

Отразите ломтик хлеба по вертикали и добавьте точку опрокидывания к верхнему слою.

Скруглите этот край, чтобы получилась гладкая булочка для гамбургера.

7. Готовьте бургер.

Раскрась салат в зеленый цвет.

Затем создайте разные прямоугольники со скругленными углами для мяса, сыра и помидоров, используя соответственно коричневый, желтый и красный цвета.

Перемещайте предметы, чтобы правильно наслоить бургер.

8. Сделать хот-дог из бургера.

Начиная с иллюстрации бургера, удалите помидоры и сыр, перекрасьте салат в майонез и горчицу и продублируйте нижний хлеб, чтобы получился более симметричный хот-дог.

9. Создайте форму пиццы.

Начните с верхнего слоя бургера, переместите нижние точки вниз и сблизьте их.

Дублируйте треугольную фигуру, уменьшите ее масштаб и сделайте ее желтой для сырной основы.

10. Добавьте фигурки помидоров.

Перекройте большой красный круг меньшими внутренними кругами и используйте параметр «Минус спереди» на панели «Навигатор».

Поместите несколько ломтиков помидоров разного размера и положения на форму для пиццы.

11. Сделайте несколько кусочков мяса.

Нарисуйте органическую коричневую форму с помощью инструмента «Перо» (P), продублируйте и масштабируйте ее поверх пиццы.

Добавьте более мелкие цветные закругленные штрихи в пустые места, чтобы закончить начинку для пиццы.

13. Создайте соломинку.

Звезда с длинным белым прямоугольником.

Добавьте две точки с помощью Pen Tool (P) и переместите верхние края, чтобы согнуть соломинку.

Скопируйте и вставьте среднюю точку на правом краю, затем примените красную обводку без заливки.

Переместите красную линию в середину белого прямоугольника.

14. Создайте форму банки с газировкой.

Нарисовать восьмиугольник; добавить банку; переместите верхние четыре точки вверх; и масштабируйте (S) верхний и нижний края наружу, чтобы он больше походил на банку.

Добавьте прямоугольники со скругленными углами сверху и снизу, чтобы создать ободки.

15. Измените форму банки и масштабируйте соломинку.

Перемещайте точки, чтобы изменить форму, а затем масштабируйте банку и солому до соответствующих пропорций.

16. Закончите волнообразным рисунком на банке.

Нарисуйте органическую волнистую форму для рисунка на банке.

Затем создайте разделение с помощью панели «Pathfinder» и удалите лишние внешние формы.

Вот окончательный результат.

Воссоздайте иллюстрацию, вдохновленную игрой «Долина монументов». Она завоевала десятки наград, в том числе стала лучшей игрой Apple для iPad в 2014 году, а ее стиль иллюстраций вдохновлен красивыми геометрическими работами Эшера.

Теперь вы узнаете, как легко создать такой же визуальный стиль, который сделал эту игру столь успешной.

Вот что вы получите в конце.

В качестве строительных блоков для всей иллюстрации вы будете использовать только плоскости и кубы.

Цветовая палитра состоит из четырех цветов для воды, травы, дерева и зданий, каждый из которых представлен в трех оттенках, имитирующих естественный свет.

1. Создайте изометрическую плоскость.

Начните с квадрата, затем выполните следующие три шага, чтобы создать изометрическую форму. Обратите внимание, потому что вы будете повторять этот процесс каждый раз, когда вам понадобится другая изометрическая форма.

Мы назовем это «Изометрический эффект»:

Перейдите к Эффект> 3D> Выдавливание и скос Выберите «Изометрический верх» в раскрывающемся списке «Положение» на появившейся панели параметров. Установите «Глубину вытягивания» на ноль в первой опции «Выдавливание и скос».

Теперь у вас есть изометрическая плоскость.

Чтобы лучше поиграть с формой, перейдите в Объект > Разобрать внешний вид.

Это позволит вам изменить цвет плоскости и свободно перемещать точки.

Мы назовем это «Эффект расширения».

2. Обведите лица острова.

Чтобы создать три грани формы острова, создайте квадрат и два вытянутых прямоугольника.

Повторите «Изометрический эффект» для каждого.

На втором этапе примените «Изометрия сверху», «Изометрия слева» и «Изометрия справа» соответственно.

3. Соберите и раскрасьте основание острова.

Примените «Эффект расширения» и раскрасьте каждую грань разными оттенками зеленого, причем самый яркий всегда будет сверху.

4. Создайте грани куба в перспективе.

Примените «Изометрический эффект» к трем квадратам, с изометрическими левым, верхним и правым на шаге два. Это дает вам три грани, которые вам понадобятся, чтобы получить изометрический куб.

Обратите внимание, что каждый объект на вашей иллюстрации будет использовать только три грани. В этом прелесть изометрической перспективы.

5. Соберите куб.

Освободите фигуры с помощью «Эффекта расширения», соедините лица и примените три оттенка серого для имитации освещения.

Совет: самый светлый оттенок всегда сверху; самый темный справа; и средний тон слева. Применяя это к каждой фигуре на вашей иллюстрации, вы создадите впечатление естественного освещения.

6. Запустите базу дерева.

Выполните те же действия, что и для изометрического куба, но на этот раз удлините левую и правую грани, прежде чем соединить все вместе.

Затем нанесите три оттенка коричневого, чтобы представить дерево.

7. Закончить дерево.

Уменьшите кору дерева; дублировать куб; и раскрасьте его лица, как форму земли, в зеленый цвет.

8. Используйте куб для создания строительных блоков

Дублируйте куб и раскрасьте его в розовый цвет в качестве строительного материала.

Игра с масштабом; сдвиньте нижние точки вниз, чтобы создать основание башни; и уменьшите его, чтобы создать столб.

9. Соберите башни.

Совместите основание башни и розовый куб.

Оставьте между ними небольшое пространство и поместите в него три колонны.

Для идеального выравнивания убедитесь, что вы установили «Привязать к точке» и «Интеллектуальные направляющие» в пункте меню «Вид».

10. Соедините башни.

Выберите верхнюю и правую точки на верхней плоскости и привяжите их к точкам с эквивалентной плоскостью в башне-близнеце.

Просто продублируйте правую плоскость и измените ее размер, чтобы создать ребро для башенного моста.

11. Создайте лестницу.

Скопируйте и вставьте три грани башни; выровняйте края, чтобы получился блок; а затем переместите нижние точки, чтобы создать ступеньку в одну ступеньку.

Дублируйте и расположите шаги несколько раз.

12. Закройте лестницу.

Совместите точки с левой стороны, чтобы закрыть зазоры от лестницы.

13. Переверните лестницу.

Выберите законченную лестницу и используйте «Инструмент «Отражение» (O)», чтобы создать второй блок, обращенный влево.

Убедитесь, что вы изменили цвета левой и правой граней в соответствии с эффектом освещения: более темный оттенок справа, средний оттенок слева и более светлый оттенок сверху.

14. Связать лестницу.

Прикрепите несколько кубиков к лестнице, чтобы создать ступеньки, и соедините их с башнями.

15. Создайте эффект глубины воды.

Дублируйте и уменьшите масштаб голубой поверхности.

Расположите его в разных положениях и добавьте еще более темный оттенок синего, чтобы завершить эффект морской глубины.

16. Начните палубу, используя существующие плоскости

Как и в случае с лестницей и башенным мостом, начните с существующих граней, затем правильно выровняйте точки, чтобы закрыть форму, и закончите нанесением коричневых оттенков дерева.

17. Добавьте столбы на палубу.

Выберите кору дерева, затем скопируйте, уменьшите масштаб и поместите, чтобы создать опоры настила.

Вот окончательный результат.

Вы можете добавить большие темные пятна на море или меньшие цветные изометрические квадраты на плоскость острова, чтобы имитировать траву и цветы.

В целом, получайте удовольствие, перемещайте предметы и стройте несколько крутых башен, используя простые строительные блоки, которые вы только что изучили.

В заключение

Как мы видели из этих трех руководств, вам не нужно особых навыков рисования, чтобы создать красивые иллюстрации.

Все, что вам нужно помнить, это 3 принципа:

• Начните с четкой идеи или концепции – что вы изображаете?
• Вдохновляйтесь существующими произведениями искусства и стилями — воруйте как художник.
• Наблюдайте и переводите сложные элементы в базовые геометрические формы, с которыми вы можете работать, — будьте проще.

Получайте удовольствие от создания собственных иллюстраций и загружайте свои новые произведения искусства на Dribbble и в другие места в Интернете. Наслаждаться!

• • •

Дальнейшее чтение в блоге Toptal Design:

• UX электронной коммерции — обзор лучших практик (с инфографикой)
• Важность ориентированного на человека дизайна в дизайне продукта
• Лучшие портфолио дизайнеров UX — вдохновляющие тематические исследования и примеры
• Эвристические принципы для мобильных интерфейсов
• Упреждающий дизайн: как создать волшебный пользовательский опыт

Diy — Illustrationen und Vektorgrafiken

27.084Grafiken

• Bilder
• Fotos
• Grafiken
• Vektoren
• Videos

AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 27.

084 diy lizenzfreie Stock- и векторной графики. Odersuchen Sie nach basteln oder nähen, um noch mehr faszinirende Stock-Bilder und Vektorarbeiten zu entdecken.

Ручка с ремонтным оборудованием, набор инструментов для ремонта — сделай сам, графика, клипарт, -мультфильмы и символы männliche Reparatur Mikrowelle

männliche Reparatur Mikrowelengerät Cartoon

Разнорабочий тонкая линия иконки — редактируемый штрих — diy stock-grafiken, -clipart, -cartoons und -symbole

Handyman Thin Line Icons — Editable Stroke

maler werkzeuge flache linie symbole set home renovierung ausrüstung rollbürste leiter klebeband, atemschutzvektor-illustrationen. наброски zeichen innenarchitektur. pixel perfekt 64×64 editierbare striche — diy stock-grafiken, -clipart, -cartoons und -symbole

Maler Werkzeuge flache Linie Symbole Set Home Renovierung Ausrüstu

bau und haus-reparatur-tools. — diy stock-grafiken, -clipart, -cartoons und -symbole

Bau und Haus-Reparatur-tools.

домашний ремонт dünne liniensymbole — bearbeitbarer kontur — diy stock-grafiken, -clipart, -cartoons und -symbole

Home Reparatur Dünne Liniensymbole — Bearbeitbarer Kontur

Werkzeuge Symbol flache vektor illustration design — diy stock-grafiken, -clipart, -cartoons und -symbole

Werkzeuge Symbol flache Vector Illustration Design

farbroller mit markierung — diy stock-grafiken, -clipart, — Cartoons und -symbole

Farbroller mit Markierung

isoliert auf weißem Hintergrund Farbroller mit lowierter Markierung grün eingefärbt

satz von home repair charaktere. arbeiter in robe zimmerei und wartung arbeiten malerei und bohren wand, verlegung vonziegel — diy stock-grafiken, -clipart, -cartoons und -symbole

Satz von Home Repair Персонаж. Arbeiter in Robe Zimmerei und…

haus malerei dünne linie icons — editierbare strich — diy stock-grafiken, -clipart, -cartoons und -symbole grafiken, -clipart, -cartoons und -symbole

Kunst und Kunsthandwerk Handwerkzeuge gezeichnete

Kunst und Kunsthandwerk handgezeichnete Forrräte, Werkzeuge, Designelemente, Symbole isoliert auf weißem Hintergrund

handywoman trägt diy hand werkzeuggürtel — diy stock-grafiken, -clipart, -cartoons und -symbole

Handywoman trägt diy Hand WerkzeugGürtel

handgezeichnete illustration: diy — diy stock-grafiken, -clipart, -cartoons und -symbole

Handgezeichnete Illustration: DIY

головоломка mehrfarbiges — diy stock-grafiken, -clipart, -cartoons und -symbole

Mehrfarbiges Puzzle

wohnassistenz & handyman-service плоский жидкий набор векторных иконок в стиле — diy Stock-grafiken, -clipart, -cartoons und -symbole

Wohnassistenz & Handyman-Service Flat Liquid Style Vector Icon. ..

Wohnungshilfe und Handwerkerservice Liquid Flat Flow Stil Konzeptsymbole. Набор векторных иконок плоского дизайна для инфографики, мобильных устройств и веб-дизайна.

lineo editierbare schlaganfall — bau und werkzeuge linie symbole — diy Stock-grafiken, -clipart, -cartoons und -symbole

Lineo editierbare Schlaganfall — Bau und Werkzeuge Line Symbole и -символ

Kunsthandwerk Nähbedarf, Werkzeuge

Kunst und Handwerk Nähen von handgezeichneten Forrräten, Werkzeugen, Designelementen, Symbolen isoliert auf weißem Hintergrund

diy tun sie es sebst. schriftzug abkürzung logo kreis Stempel. камедь-зигель-шаблон на фоне векторной иллюстрации. — diy stock-grafiken, -clipart, -cartoons und -symbole

DIY tun Sie es sebst. Schriftzug Abkürzung Logo Kreis Stempel….

hausgemälde ikonen — diy stock-grafiken, -clipart, -cartoons und -symbole

Hausgemälde Ikonen

Home Reparatur Symbole — diy stock-grafiken, -clipart, -cartoons und -symbole

Home Reparatur Symbole

Set\von 15 Heimreparatursymbolen

dinge neu zu house. Униформа мужских персонажей с диваном и набором цветов — сделай сам, графика, клипарт, мультфильмы и символы

Dinge neu zu Hause. Uniformierte männliche Charaktere tragen…

das werkzeugliniensymbol legt ein nahtloses muster fest. reparaturarbeiten skizzieren toolse. — diy сток-графика, -клипарт, -мультфильмы и -символ

Das Werkzeugliniensymbol legt ein nahtloses Muster fest….

Werkzeuge Line Symbol Set nahtloses Muster. Reparaturarbeiten skizzieren Instrumente. Вектор изолирован на Weiß

фабрика — сделай сам фондовой графики, -клипарт, -мультфильмы и -symbole

фабрика

Bunte überlappende Silhouetten из DIY-Handwerkzeugen в наборе инструментов.

lineo editierbare schlaganfall — bau und werkzeuge linie symbole — diy stock-grafiken, -clipart, -cartoons und -symbole

Lineo editierbare Schlaganfall — Bau und Werkzeuge Lineie Symbole

Professional Bauarbeiter mit Werkzeugen. Winzige charaktere в форменном комбинезоне stehen in reihe mit riesigen toolsen und ausrüstung für hausreparatur und renovierung. мультяшный флаш вектор-иллюстрация — сделай сам сток-графики, -клипарт, -мультфильмы и -символ

Professionelle Bauarbeiter mit Werkzeugen. Winzige Charaktere in…

Fixieren meines ersten fahrrad flat design rot — diy stock-grafiken, -clipart, -cartoons und -symbole

Fixieren meines ersten Fahrrad Flat Design Rot

Ein Kind, das sein Fahrrad repariert

diy-reparatur. фрау солод эйне палочка мит эйнер фарбвальзе. нетте векторные иллюстрации. — diy stock-grafiken, -clipart, -cartoons und -symbole

DIY-Reparatur. Frau malt eine Wand mit einer Farbwalze. Нетте…

Ремонт своими руками. Frau, die eine Wand mit einem Farbroller bemalt. Niedliche Flache Vektorillustration.

Значок значка символа tischlerset — diy stock-grafiken, -clipart, -cartoons und -symbole0003 инструменты на доске для колышков — diy stock-grafiken, -clipart, -cartoons und -symbole

Инструменты для peg board

сантехника тонкие линии иконки — bearbeitbarer kontur — diy stock-grafiken, -clipart, -cartoons und -symbole

Сантехника Thin Line Icons — Bearbeitbarer Kontur

Eine Reihe von Sanitärsymbolen, die beitbare Striche oder Konturen mit der EPS-Vektordatei enthalten. Zu den Symbolen gehören Klempner, Haus mit Rohren, undichte Spülmaschine, Klempner Halteschlüssel, männlicher Klempner, Handwerker, Klempner, der an undichtem Wasserhahn arbeitet, Handhalterohrschlüssel, Klempner mit Werkzeugkasten mit Haus im Hintergrund, verstopftes Rohr, undichter Wasserhahn, Spüle mit Rohrschlüssel, undichtes Rohr, Klempner, der an Rohren arbeitet, Klempner, der in der Nähe von Servicewagen steht, Klempner, der Rohrschlüssel hochhält, Klempner hält Kolben, Wasserhahn, Dusche, Badewanne, Klempner arbeitet an der Toilette, Sanitärwerkzeuge, Klempner Schlange und andere.verwandere.

handwerker malerei weiße wand mit rolle — diy stock-grafiken, -clipart, -cartoons und -symbole

Handwerker Malerei weiße Wand mit Rolle

heimwerken tool banner-set — diy stock-grafiken, -clipart, -cartoons und -symbole

Heimwerken toold Banner-set

DIY-Werkzeuge für Tischlerei und Hausrenovierung, die an einer Pinnwand hängen, Banner Set

wie man origami-katze macht. tutoria schritt für schritt — diy stock-grafiken, -clipart, -cartoons und -symbole

Wie man Origami-Katze macht. Tutoria Schritt für Schritt

nahtlose muster mit flicken символ учебных инструментов. — сделай сам сток-графики, -клипарт, -мультфильмы и -символ

Nahtlose Собрать с Flicken Учебные инструменты Symbol.

Домашний ремонт и bauliniensymbole — diy stock-grafiken, -clipart, -cartoons und -symbole

Home Reparatur- und Bauliniensymbole

lineo editierbare schlaganfall — immobilien und wohnungen linie symbole. — diy stock-grafiken, -clipart, -cartoons und -symbole

Lineo editierbare Schlaganfall — Immobilien und Wohnungen Line…

perlenstickerei, perlen handgefertigte liniensymbol. nähnadel mit faden zum nähen von glasperlen auf stoff. kleiderdekoration, аксессуары schmuckherstellung. мастерская творческого ремесла. gliederungsvektor — diy Stock-grafiken, -clipart, -cartoons und -symbole

Perlenstickerei, Perlen handgefertigte Liniensymbol. Nähnadel…

Perlenstickerei, Perlensymbol für handgefertigte Line. Nähnadel mit Faden zum Nähen von Glasperlen auf Stoff. Kleidung Dekoration, аксессуары Schmuck Herstellung. Хандарбайтсверкштат. Креативы Bastelhobby. С любовью драгоценности. Глидерунгсвектор

роликовый штифт paar mit streifen in farbe. — diy stock-grafiken, -clipart, -cartoons und -symbole

Ролик Paar Pinsel mit Streifen in Farbe.

Home Repair Line Symbole — Diy Stock-Grafiken, -Clipart, -Cartoons und -Symbole

Home Repair Line Symbole

Kreative Kunstwerkstatt, kinder schneiden papier, zeichnen, Striken — diy Stock-grafiken, -clipart, -cartoons und -symbole

Kreative Kunstwerkstatt, Kinder schneiden Papier, Zeichnen,…

diy — вектор сделай сам дизайн — diy Stock-grafiken, -clipart, -cartoons und -symbole

Сделай сам — Вектор Сделай сам дизайн

Сделай сам — Вектор Сделай сам дизайн с gedruckten Buchstaben und Werkzeugen.

Художественные изделия, недостающие материалы, рабочие материалы — рисунки на складе, -клипарты, -мультфильмы и -символы

Художественные изделия, вспомогательные материалы, рабочие изделия — diy stock-grafiken, -clipart, -cartoons und -symbole

Werkzeuge Skizzieren Sie Symbole für Heimwerken, Dekorieren und…

reparatursymbole Universellgesetzt — diy Stock-grafiken, -clipart, -cartoons und -symbole

Reparatursymbole Universellgesetzt

Happy Halloween text banner mit kerzentropfen stil isoliert auf png oder Transparentem Hintergrund, leerraum für text, elementvorlage für poster, broschüren, online-werbung, vektorillustration — diy stock-grafiken, -clipart, -cartoons und -symbole

Happy Halloween Text Banner mit Kerzentropfen Stil isoliert auf…

набор иконок для дизайна флажков — сделай сам стоковую графику, клипарт, мультфильмы и символы

набор иконок для дизайна флажков

Ein flaches Design-Kunsthandwerk versorgt die Ikone mit einem langen Seitenschatten. Farbfelder sind global, so dass es einfach ist, die Farben zu bearbeiten und zu ändern.

ремонт и ремонт дома. winzige männliche und weibliche charaktere halten riesige werkzeuge für bauarbeiten bohrhammer schlüssel. исправить это плакат баннер флаер брошюра. мультяшный флаш вектор-иллюстрация — сделай сам сток-графики, -клипарт, -мультфильмы и -символ

Home Reparatur- und Renovierungskonzept. Winzige männliche und…

reparaturwerkzeuge набор иконок для тонкой линии — diy stock-grafiken, -clipart, -cartoons und -symbole

Reparaturwerkzeuge Thin Line Icon Set

векторный набор иконок для тонкой линии -clipart, -cartoons und -symbole

Ручной ремонт дома с ремонтом дома

Рука с ремонтом дома DIY Renovierung Hausarbeit Werkzeuge flache Vektor-Illustration mit isometrischem Haus

Instrument-Toolbox mit Werkzeuginstallationssatz — diy stock-grafiken, -clipart, -cartoons und -symbole

Instrument-Toolbox mit Werkzeuginstallationssatz

Werkzeugkasten. Vektor-Instrumenten-Toolbox mit Werkzeugkasten für die Reparatur zu Hause isoliert auf weißem Hintergrund

icon set von bau, renovierung und diy-tools. — diy стоковые графики, -клипарты, -мультфильмы и -символы

Icon Set von Bau, Renovierung и DIY-Tools.

Einfarbig isolierte Arbeitswerkzeuge Symbole gesetzt.

diy, hausrenovierung und kreative projekte — diy stock-grafiken, -clipart, -cartoons und -symbole

DIY, Hausrenovierung und kreative Projekte

handgemachter prozess, creativwerkstatt — diy Stock-grafiken, -clipart, -cartoons und -symbole

Proze Handgemachter , Kreativwerkstatt

Handgemachter Prozess, творческая мастерская, Chil-Schneidepapier, Bildungskurse für Kinder, Draufsicht. Handgezeichnete Иллюстрация в современном стиле Cartoon-Flat-Stil, изолированный на белом фоне.

nahtlose сбор-строительство вектор. — сделай сам сток-графики, -клипарт, -мультфильмы и -символ

Nahtlose Muster-Konstruktion Werkzeuge Vektor.

Nahtlose Musterkonstruktionswerkzeuge Вектор-Оборудование-Инструмент. Tischler-Konstruktionswerkzeuge. Tischlerei Instrument Schraubenschlüssel Holzbearbeitung Industrie Flat Lay Konzept Konstruktion Werkzeuge Hammerarbeit.

Mann für symbole — diy stock-grafiken, -clipart, -cartoons und -symbole

Mann für Symbole

pinsel liniensymbole. фарбпалитра, фарбзинн, символ валцена. вектор — diy stock-grafiken, -клипарт, -мультфильмы и -символ

Pinsel Liniensymbole. Farbpalette, Farbzinn, Walzensymbole….

Pinsel Liniensymbole. Farbpalette, Farbe Dose oder Eimer, Walzenwerkzeug. Pantone-Samples, Farbqualität, Kreative Kunstpinselliniensymbole. Отделка-Arbeit, Malerwerkzeug и Farbpalette. Вектор

мужчин с инструментами своими руками. Architekten Oder Ingenieure Männliche und Weibliche charaktere mit riesigen toolsen für hausrenovierungsarbeiten. разнорабочий беруф мультяшный флеш вектор иллюстрация — сделай сам сток-график, -клипарт, -мультфильмы и -символ

Menschen mit Diy Tools. Architekten oder Ingenieure männliche…

renovierungsarbeiten in den räumlichkeiten. männliche schriftzeichen in uniformen legen fliesen und malen wände — diy Stock-grafiken, -clipart, -cartoons und -symbole

Renovierungsarbeiten in den Räumlichkeiten. Männliche…

malerei und kritzeleien — diy Stock-grafiken, -clipart, -cartoons und -symbole

Malerei und Kritzeleien

hauptverbesserung Hintergrund mit reparatur-tools. haus phas — diy Stock-grafiken, -clipart, -cartoons und -symbole

Hauptverbesserung Hintergrund mit Reparatur-Tools. Haus PHAs

из 100

Нарисуй себя, открой себя – Might could Studios

В моем курсе есть задание Sketchbook to Style Boot Camp , которое иногда сбивает людей с толку. Студенты часто застревают на этом задании на дни и недели, прежде чем они смогут двигаться дальше. Со временем я корректировал задание, чтобы попытаться сделать его более ясным и помочь учащимся с меньшими трудностями, но эта конкретная борьба на самом деле является важной частью курса. Из этого задания можно извлечь очень важный урок, и самые важные вещи непросты, не так ли?

Но я не сержант-инструктор по строевой подготовке, и я понимаю борьбу, потому что у меня точно такой же был. Я знаю, что чувствуют студенты и откуда они. Я знаю, что их сдерживает, и моя миссия — помочь им преодолеть эти барьеры. И я считаю, что это назначение — огромный шаг к этому.

Задание

Я говорю о Задание 6.1: Нарисуй свой автопортрет. Студентам предлагается нарисовать себя, «но мы не разбиваем зеркало и не переходим к фотореалистичности. Мы пытаемся уловить сущность самих себя, нашу интерпретацию самих себя, а не фактическое представление самих себя».

Это просто в теории, но сложно на практике. Сразу же, когда люди видят эти инструкции, на ум приходят «правила рисования». В центре внимания анатомия человека. Большинство людей начинают пытаться рисовать человеческую анатомию, что обычно заканчивается тем, что они получают жесткого, обычного человека со всеми типичными человеческими частями, вместо того, чтобы рисовать их самих. Они зацикливаются на рисовании рук, ног и покинутых носов, и по пути что-то теряется и рождается разочарование. Затем процесс превращается в цикл, когда вы рисуете несколько версий, которыми вы недовольны, и злитесь, что не можете сделать лучше. Мы застреваем.

Думаю, причина этой ловушки в том, что я слишком много думаю.

Слишком много размышлений

Мы ловим себя с самого начала. Мы начинаем процесс рисования с мышления. Мы думаем, что человек должен выглядеть определенным образом, и пытаемся изобразить его таким заранее определенным образом, вместо того, чтобы позволить себе исследовать бесконечные возможности того, как он мог бы выглядеть. Начав слишком много раздумий, мы немедленно ограничиваем наши возможности и потенциал. Мы отключаем нашу экспериментальную, игривую сторону и возвращаемся к своим перфекционистским убеждениям.

Дальше мы продолжаем думать, вспоминая все те красивые рисунки людей, которых мы видим в Instagram — элегантные руки, сильные ноги, великолепные руки. Боже, они такие хорошие, почему мои не могут быть такими же?! Ну вот, опять задумались…

Выключи

Но это задание не об этом. Я не хочу, чтобы студенты создавали фотореалистичные копии самих себя, и мне все равно, что сейчас в тренде в Instagram. Рисуя таким образом, позволяя нашему мышлению диктовать, как мы рисуем, приводит к жесткому искусству, нерешительным линиям и обычным людям, которые ни на кого не похожи, а тем более на вас.

Я хочу, чтобы студенты отключили свой мозг. Я хочу, чтобы вы исследовали и играли. Я хочу, чтобы вы нашли персонажа, похожего на них. Я хочу, чтобы вы отпустили перфекционистское мышление и мышление сравнения и начали раскрывать характер, который спрятан глубоко внутри вас. Речь идет не только о рисовании одноразового персонажа. Весь класс посвящен поиску себя в качестве художника, и это задание является прямым и буквальным ударом по этой идее. Это сложно, но работает.

Открытие себя

Но ничего из этого не происходит в одночасье. Многие студенты переходят от этого задания, не полностью влюбившись в своего персонажа, но в будущих заданиях они продолжают рисовать персонажа по-разному, расширяя то, что работает, удаляя то, что не работает, внося изменения по ходу дела. Благодаря исследованию без давления они обнаруживают, какие функции кажутся правильными, и делают их больше, смелее и важнее. С терпением и экспериментами их характер превращается во что-то реальное — они начинают обнаруживать себя на странице.

Даже после того, как вы «нашли» своего персонажа, он будет меняться и развиваться с течением времени по мере того, как вы меняетесь. Иногда в буквальном смысле, если отрезать 13 дюймов волос, как это сделал я в прошлом году. Иногда более тонкими способами вы можете даже не замечать, когда снова и снова рисуете своего персонажа, а также по мере того, как вы растете и развиваетесь как художник.

Тонирование мышления

Итак, как нам приглушить мышление во время рисования? Как нам отключить эти мысли о перфекционизме и сравнениях? Как перестать сравнивать свои первые попытки с чужими сотыми?

Одно изменение, которое мы можем внести, — это проанализировать, с кем мы сравниваем и какое искусство мы поглощаем. Мы можем посмотреть, где мы просматриваем искусство (Instagram? Pinterest?) проанализировать, КОГО мы сравниваем и ЧТО мы видим в наших лентах. Потому что мы люди, а люди очень впечатлительны, и то, чем мы себя окружаем как художники, чертовски много значит.

В Instagram, в зависимости от того, на кого вы подписаны, ваша лента может стать довольно однородной. Это то, что делает алгоритм — вы взаимодействуете с чем-то, он замечает это и предлагает вам больше похожих вещей. Это вознаграждает одинаковость. Если вы посмотрите на многие из популярных аккаунтов или хэштегов, многие произведения искусства начинают ощущаться одинаково как по стилю, так и по содержанию. Что, особенно если вы новый впечатлительный художник (не так ли все мы?), действительно может начать влиять на ваши представления обо всем искусстве и о том, как должно выглядеть ваше искусство.

Но вы, ребята, там ТАК МНОГО искусства, и так много уникальности и оригинальности. Важно знакомиться с самыми разными художественными стилями, чтобы оставаться открытым и исследовательским в своей работе. На нас глубоко влияет то, на что мы смотрим, и сравнение может происходить без нашего ведома. Если все, что вы видите, — это один определенный тип искусства, то вы поверите, что должны создавать именно его.

Персонажи автопортретов

Итак, чтобы закончить это эссе, я хотел бы показать вам несколько примеров от моих любимых художников , которые часто рисуют себя в качестве персонажей комиксов и иллюстраций. Я попытался включить большое разнообразие стилей, чтобы вы могли увидеть, насколько успешным и влиятельным может быть ЛЮБОЙ художественный стиль. Создание автопортрета персонажа заключается не в том, чтобы правильно нарисовать нос, а в том, чтобы свести все к сути и нарисовать это .

Собственно, это и есть художественный стиль. Рисование в собственном художественном стиле — это снятие шор, открытие глаз, реальное видение того, что перед нами, а затем рисование этой реальности.

Вы не уникальны, потому что у вас есть нос, и ваш персонаж автопортрета не будет похож на вас, потому что вы «точно» нарисовали нос. Вы уникальны, потому что вы – это вы. И это то, что я хочу, чтобы мои ученики открыли для себя — это то, что я хочу, чтобы вы нарисовали.

Стенд Тары: http://www.tarabooth.club/

Tiffany Ford: https://toffany.tumblr.com/tagged/comics

Lucie Bryon: https://luchie.fr/

Thtps://luchie.fr/

Thtps://luchie. fr/

Thtps://luchie.fr/

Thtps://luchie.fr/

. //www.instagram.com/tyrellsolo/

Лиана Финк: https://www.instagram.com/lianafinck

И вот! Пять совершенно разных автопортретов художников как доказательство того, что все возможно — правил нет. Продолжайте рисовать, продолжайте пробовать, продолжайте открывать глаза и исследовать возможности, и постепенно все встанет на свои места. Доверьтесь себе, доверьтесь процессу и дайте ручке течь.

Спасибо за прочтение и удачи в создании собственного автопортрета! Ты можешь это сделать! 😀

10 программ для самостоятельного создания патентных чертежей

10 сентября 2022 г. 31 июля 2012 г. от admin

При подаче заявки на патент чертежи будут неотъемлемой и неотъемлемой частью заявки. Правильные чертежи очень важны: чертежи, которые не соответствуют спецификациям патентного ведомства или не помогают четко объяснить ваше изобретение, могут привести к задержкам или отклонению вашей заявки на патент.

У вас есть три варианта подготовки чертежей для патента:

1. Вы можете поручить чертежи юридической фирме, готовящей заявку на патент. Это самое дорогое решение: помимо оплаты тому, кто на самом деле рисует, вам возьмут наценку.
2. Вы можете нанять поставщика услуг по составлению патентов (например, Invention Patent Drawings), который сделает это за вас. Это сэкономит вам деньги по сравнению с тем, чтобы об этом позаботилась ваша юридическая фирма, при этом гарантируя, что чертежи будут соответствовать всем применимым спецификациям патентного ведомства. Наши цены обычно варьируются от 30 до 60 долларов США  за рисунок в зависимости от сложности.
3. Вы можете сделать рисунок самостоятельно, вручную или с помощью запатентованного программного обеспечения для рисования. Это может быть кратчайший путь (если вы не заняты) и наименее затратный (если вы считаете свое время «свободным»). Если ваше время имеет ценность, вариант 2, вероятно, будет менее затратным, поскольку опытный патентный иллюстратор выполнит работу за меньшее время.

Если вы решите сделать чертежи самостоятельно, обязательно ознакомьтесь с конкретными требованиями национального патентного ведомства, в которое вы подаете заявку. Например, требования к патенту США можно найти на веб-сайте Ведомства США по патентам и товарным знакам здесь.

Ниже приводится информация о десяти пакетах программного обеспечения, которые можно использовать для создания патентных чертежей. Более полнофункциональные и простые в использовании программы доступны для покупки или лицензирования; мы смотрим на пять из них и имеем информацию о пяти бесплатных пакетах.

Получите безошибочные патентные чертежи за 4-6 дней . Бесплатные неограниченные версии. Цена начинается от 30 долларов.

Я хочу поделиться требованиями

Купленная или лицензированная запатентованная программа для рисования

1. SmartDraw

SmartDraw (любая операционная система) может быстро создавать блок-схемы, инженерные и CAD-диаграммы и т. д. Он сочетает в себе автоматизированное построение диаграмм со встроенными шаблонами. Это веб-интерфейс, поэтому он работает с любым устройством, имеющим подключение к Интернету. PCMag дает ему оценку 4/5. Подписка стоит 120 долларов в год.

2. CorelDraw

CorelDRAW (Windows, Mac) — это современный инструмент с расширенными возможностями пера и сенсорного ввода, а также управлением шрифтами и фильтрацией. CoreDRAW — одно из восьми приложений, поставляемых с CorelDRAW Graphics Suite 2018. Оно подходит для Windows 10, 8.1 и 7. Они также выпустили версию для Mac OS в апреле 2019 года.. PCMag дает ему 4/5. Его можно приобрести за единовременный платеж в размере 499 долларов США или годовую лицензию в размере 199 долларов США. Справочное руководство можно приобрести.

3. Adobe Illustrator

Adobe Illustrator (Windows, Mac) — стандартное приложение для работы с векторной графикой. Вы можете использовать его для создания рисунков, типографики и иллюстраций для печати, Интернета, видео и мобильных устройств. Последняя версия имеет множество улучшений существующих функций. PCMag оценивает его на 4,5/5, «выбор редакции». Он доступен как часть Adobe Creative Cloud за 240 долларов США за годовую лицензию, 29 долларов США.0,99/месяц.

4. OmniGraffle 7 для Mac

OmniGraffle 7 (только для Mac и iOS) прост в освоении новичками и отлично подходит для создания точной и красивой графики. В пакет входят трафареты, параметры просмотра, автоматическая компоновка, инструмент для редактирования точек и поддержка сенсорной панели. Его рейтинг 4,7/5 в Mac App Store. Стандартная версия доступна для единовременной покупки за 150 долларов. Версия Pro с дополнительными функциями стоит 250 долларов. Существует 14-дневная бесплатная пробная версия , которая включает все профессиональные функции.

5. DraftSight

DraftSight (Windows, Mac, Linux) имеет версии 2D и 3D. Это мощная программа САПР профессионального уровня, которая включает в себя инструменты повышения производительности и API. Он поставляется в трех версиях: Standard за 99 долларов в год, Professional за 199 долларов в год (добавляет функции для экономии времени и API) и версию Premium за 499 долларов в год с поддержкой 3D. Доступно онлайн-руководство.

Бесплатная запатентованная программа для рисования

6. Программа обработки изображений GIMP

GIMP — программа обработки изображений GNU (Windows, Mac, Linux) — бесплатный редактор изображений с открытым исходным кодом. Если базовая программа не обеспечивает того, что вам нужно, есть множество способов добавить к ней сторонние плагины. Есть онлайн-уроки для начинающих.

7. FreeCAD

FreeCAD (Windows, Mac, Linux) — средство параметрического 3D-моделирования. Проекты можно создавать, делиться ими и изменять с легкостью. Он может обрабатывать файлы во многих форматах, включая STEP, IGES, STL и DAE. Программное обеспечение легко настраивается, поддерживает сценарии и поддерживает множество форматов САПР. Вы можете переключаться между 2D и 3D. Некоторым пользователям поначалу было сложно его использовать.

8. Inkscape

Inkscape (Windows, Mac, Linux) — это бесплатный, гибкий и мощный инструмент. Его можно использовать для создания объектов, манипулирования ими, а также заливки и обводки. Он имеет впечатляющий набор преобразований, включая перемещение, масштабирование и вращение, которые можно использовать в интерактивном режиме или путем ввода точных числовых значений.

9. LibreOffice Draw

LibreOffice (Windows, Mac, Linux) можно бесплатно загрузить с помощью офисного пакета с текстовым процессором, электронной таблицей и функцией рисования, которая называется Draw. Drawn позволяет пользователю создавать сложные и подробные чертежи и диаграммы. Он очень удобен для создания технических чертежей, поскольку позволяет пользователю манипулировать графическими объектами, группировать их и обрезать.

10. SketchUp

SketchUp (для всех операционных систем), ранее известный как Google SketchUp, поставляется как в бесплатной, так и в платной версиях. У нас есть подробный обзор SketchUp, который вы можете прочитать здесь. Бесплатная версия имеет множество ограничений, самым большим из которых является то, что она работает только в 3D; версия «Магазин» за 119 долларов/year предлагает большую совместимость и настройку; версия «Pro» за 299 долларов в год добавляет гораздо больше функций, включая расширения, поддержку 2D и конструктор стилей.

Заключение

Помимо программ, перечисленных выше, некоторые другие программы могут помочь в процессе рисования. Вот несколько примеров: PDFSam, который может разделять и объединять PDF-документы, и eDrawings, средство просмотра файлов, работающее со многими форматами.

если вы ищете

инструменты для составления патентов
собственный автоматизированный инструмент для составления патентов
бесплатное программное обеспечение для составления чертежей

Приведенный выше список может помочь вам в выборе

Даже при наличии бесплатного пакета программного обеспечения, если вы принимаете во внимание время, необходимое для изучения пакета, ознакомьтесь с ним. с правилами патентного ведомства и т. д., вы можете счесть гораздо более выгодным, если мы создадим ваши патентные чертежи для вас. Нажмите, чтобы узнать больше о нашем качестве, наших процессах и сроках выполнения, а также о ценах.

Укрепление памяти учащихся с помощью рисования

Образовательный фонд Джорджа Лукаса

Edutopia

Edutopia

Поиск

Исследование завершено

Хотите, чтобы учащиеся что-то запомнили? Попросите их нарисовать его.

By Youki Terada

14 марта 2019 г.

©Vi Hart

Давно известно, что рисование помогает человеку запомнить это. Новое исследование показывает, что рисование превосходит такие действия, как чтение или письмо, потому что заставляет человека обрабатывать информацию несколькими способами: визуально, кинестетически и семантически. В ходе серии экспериментов исследователи обнаружили, что рисование информации является мощным способом улучшить память, увеличивая припоминание почти вдвое.

Майра Фернандес, Джеффри Ваммес и Мелисса Мид — эксперты в области науки о памяти — о том, как люди кодируют, сохраняют и вспоминают информацию. В Университете Ватерлоо они провели эксперименты, чтобы лучше понять, как такие действия, как письмо, просмотр картинок, прослушивание лекций, рисование и визуализация изображений, влияют на способность студента запоминать информацию.

В одном из первых экспериментов они попросили студентов бакалавриата изучить списки общих терминов — таких слов, как грузовик и груша — а затем запишите или проиллюстрируйте эти слова. Вскоре после этого участники вспомнили 20 процентов слов, которые они записали, но более чем в два раза больше — 45 процентов — терминов, которые они нарисовали. Этот эксперимент помог установить преимущества рисования.

В последующем эксперименте исследователи сравнили два метода ведения заметок — написание слов от руки и рисование понятий — и обнаружили, что рисование является «эффективной и надежной стратегией кодирования, намного превосходящей письмо». Исследователи обнаружили, что, когда студенты визуально представляли такие научные понятия, как , изотоп и , спора , их вспоминание было почти в два раза лучше, чем когда они записывали определения, данные лектором.

Важно отметить, что польза от рисования не зависела от уровня художественного таланта учащихся, что позволяет предположить, что эта стратегия может работать для всех учащихся, а не только для тех, кто умеет хорошо рисовать.

Проведя в общей сложности восемь экспериментов, исследователи подтвердили, что рисование является «надежным, воспроизводимым средством повышения успеваемости» — оно существенно повышает способность учащихся запоминать то, что они изучают.

Почему рисование — такой мощный инструмент памяти? Исследователи поясняют, что это «требует уточнения значения термина и перевода определения в новую форму (картинку)». В отличие от прослушивания лекции или просмотра изображения — действий, при которых учащиеся пассивно усваивают информацию, — рисование является активным. Это заставляет студентов бороться с тем, что они изучают, и реконструировать это таким образом, чтобы это имело для них смысл.

Исследователи также предполагают, что рисование приводит к лучшему запоминанию из-за того, как информация кодируется в памяти. Когда учащийся рисует понятие, он «должен уточнить его значение и семантические особенности, выполнить фактические движения рук, необходимые для рисования (двигательное действие), и визуально осмотреть [] созданное изображение (изобразительная обработка)».

На нейронном уровне сила воспоминаний во многом зависит от количества связей с другими воспоминаниями. Отдельный фрагмент информации — например, тривиальный факт — вскоре забывается из-за постоянных усилий мозга, направленных на удаление неиспользуемых знаний. Однако верно и обратное: чем больше синаптических связей имеет память, тем больше она сопротивляется тому, чтобы ее в конце концов забыли.

Итак, когда мы рисуем, мы кодируем память очень разнообразным образом, объединяя визуальную память изображения, кинестетическую память руки, рисующей изображение, и семантическую память, которая активируется, когда мы участвуем в создании значения . В совокупности это значительно увеличивает вероятность того, что рисуемый концепт будет впоследствии вспомнен.

Дело не в стилях обучения

Было бы ошибкой думать, что рисование полезно, потому что оно связано с определенным стилем обучения. Исследования развенчали идею о том, что учащиеся учатся лучше всего, когда учителя пытаются сопоставить инструкции с одной модальностью.

Вместо этого происходит то, что рисование задействует несколько модальностей — визуальную, кинестетическую и семантическую, — что лучше, чем использование только одной. Когда ученики что-то рисуют, они обрабатывают это тремя разными способами, фактически изучая это трижды.

В классе

Учителя могут использовать рисование для обогащения обучения несколькими способами.

• Учебные пособия, созданные учащимися: Вместо того, чтобы покупать или печатать плакаты, способствующие обучению — карты, опорные диаграммы или диаграммы — попросите учащихся создать их.
• Интерактивные тетради: Не позволяйте учащимся делать дословные заметки — побуждайте их к творчеству. Одну сторону их блокнотов можно использовать для письменных заметок, а другую — для рисунков, диаграмм и графиков.
• Визуализация данных: Предложение учащимся собирать, анализировать и представлять данные в визуальной форме может углубить их понимание темы. Примеры включают визуализацию понятий в математике, анализ классической литературы и изучение фракталов.
• Букмекерство: Сочетая науку и искусство, учащиеся Symonds Elementary создают свои собственные книги, чтобы визуально представить темы по различным предметам, от науки до искусства английского языка. Студенты также могут создавать комиксы, чтобы рассказывать истории или описывать события.
• Оценка обучения с помощью искусства: Джилл Флетчер, учитель средней школы на Гавайях, использует «одностраничник», чтобы бросить вызов учащимся, чтобы показать свое понимание темы с помощью искусства, упрощая поиск «единственного правильного ответа» и делая больше о разработке ответа, за которым они могут стоять.
