Вышка-тура своими руками



      Вышка-тура используется для высотных работ во время ремонта или строительства дома. Это сборная металлическая конструкция, состоящая из базы-основания, лестниц, гантелей для секций, диагоналей и настила. Вышка-тура довольно дорогая, поэтому в основном её используют профессиональные строительные бригады. Обычному человеку её проще взять в аренду, выполнить работы и отдать обратно. Но в некоторых случаях ремонтные работы затягиваются, и сумма аренды возрастает. Тогда вышку-туру придётся купить. Как альтернатива покупке существует вариант сделать её своими руками, тем более, что это не так сложно, как кажется на первый взгляд.



Содержание:

Вышка-тура

Изготовление лестниц

Изготовление основания

Домкраты

Гантели для секций вышки-туры

Трубы-диагонали

Изготовление помоста

Сборка вышки-туры

Видео

ВЫШКА-ТУРА

   Для изготовления вышки-туры потребуется купить профильные трубы различного диаметра и умение пользоваться сварочным аппаратом. Стоимость материала будет почти в два раза дешевле, чем цена готового изделия, поэтому для экономного домовладельца это будет выгодным решением. Толщина металла 1,5-3 мм.

   Профильные трубы лучше покупать на строительных базах – там они дешевле. Сначала необходимо рассчитать их количество, нарисовав вышку-туру на бумаге, а затем отправляться за покупками.

   Ширину и высоту вышки-туры выбирают для своих задач, в нашем случае размер конструкции будет равен одному метру в ширину, два метра в длину и шесть метров в высоту.

ИЗГОТОВЛЕНИЕ ЛЕСТНИЦ

   Начать можно с изготовления лестниц. Высота одного пролёта вышки-туры будет равняться двум метрам. Значит, для вертикальных стоек нам понадобится 2 трубы 30 на 30 мм длиной 2 метра. Для перекладин будем использовать профильную трубу 20 на 40 мм длиной 1 метр. На один пролёт понадобится 4 перекладины.

   Кладём элементы на землю и привариваем друг к другу. Верхнюю и нижнюю перекладины привариваем к вертикальным стойкам на расстоянии 20 см от верхней и нижней точек.

   Другие две на равном расстоянии друг от друга. Для шестиметровой вышки-туры необходимо изготовить 6 лестниц.

ИЗГОТОВЛЕНИЕ ОСНОВАНИЯ

   Для основания (или базы) возьмём 2 двухметровые трубы длиной 2 м, размером 60 на 60 мм, толщина металла 3 мм.

   К ним необходимо приварить по краям две отрезка размером 35 на 35 мм, длиной 20 см, чтобы можно было устанавливать лестницы. Чтобы конструкция была надёжной, в основаниях надо вырезать под них отверстия. Отступим от края 10 см, приложим кусок трубы к поверхности базы, обведём его карандашом и болгаркой вырежем металлический квадрат со сторонами, равными 35 мм.

   Сделаем 4 таких отверстия, по два на каждом основании.

   На каждой опоре должно быть установлено по 2 колеса, чтобы вышку-туру в собранном состоянии было можно переместить с одного места на другое. Специальные колеса для этих целей продаются в строительных магазинах, они должны быть диаметром не меньше 10 см и выдерживать нагрузку, равную весу вышки-туры.

   Площадка колеса больше, чем размер стороны основания, поэтому к трубе требуется приварить металлическую пластину размером, равным размеру основания колеса. Вырежем их из металла, толщиной не менее 4 мм, и просверлим отверстия для крепления колёс.

   Затем приварим эти пластины к основанию с двух сторон, отступив от края 10-15 см.

ДОМКРАТЫ

   Вышку-туру после сборки необходимо выровнять по горизонтали. Для этого используется система домкратов. Основная составляющая домкратов – шпилька с резьбой, диаметром не менее 20 мм. Чтобы установить шпильку в базовые трубы, под неё надо сделать отверстие. Если есть сверло такого диаметра – можно просверлить 4 отверстия по краям. Если нет сверла – отверстия можно прожечь электросваркой. С данном случае сделано именно так.

   Домкраты изготовим из шпильки диаметром 20 мм. Шпильки продаются длиной 1 м, болгаркой разрежем их на 4 равные части.

   Получившейся длины шпильки, равной 25 см, мало для выравнивания вышки-туры. Домкрат должен быть не короче 35 см. Но шпилька достаточно дорогая. Поэтому, чтобы сэкономить, удлиним 25-тисантиметровые куски, приварив к ним 15 см арматуры, диаметром 15 мм. Длины резьбы 25 см нам вполне хватит, а верхняя часть домкрата может быть гладкой. Для удобства закручивания домкратов приварим к арматуре короткие куски металла, перпендикулярно шпильке.

   Для фиксации домкратов на основании вышки-туры, к трубам надо приварить по две гайки возле каждого отверстия. Гайки привариваем снизу трубы: одну снаружи, а вторую изнутри.

   Сначала приложим гайки к отверстию, закрутим в них шпильку, выровняем её по вертикали и аккуратно прихватим сваркой, не повредив резьбу. Затем выкрутим шпильку и обварим гайки более тщательно. В результате домкрат должен свободно закручиваться в обе гайки. Гайки должны быть приварены сверхнадёжно, на них будет держаться вся нагрузка.

   Затем привариваем к основанию короткие куски труб, в которые будут вставляться лестницы.

   Теперь, чтобы увеличить площадь опоры домкратов, к нижней части шпильки приварим увеличенные шайбы.

  Основание можно красить.

   Когда краска высохнет, к площадкам можно прикрутить колёса, используя болты и гайки.

ГАНТЕЛИ ДЛЯ СЕКЦИЙ ВЫШКИ-ТУРЫ

   Лестницы вышки-туры между собой фиксируются так называемой гантелью для секций. Она состоит из двух труб размером 35 на 35 мм, длиной 40 см, и приваренной между ними перекладины 20 на 40 мм. Как мы помним, стойки лестниц сделаны из трубы 30-ки, поэтому они должны легко вставляться в отрезки 35-ки. Размер перекладины 20 на 40 равен размеру между короткими трубами на основании базы. В нашем случае для гантелей были использованы круглые трубы диаметром 35 мм.

ТРУБЫ-ДИАГОНАЛИ

   Чтобы зафиксировать вышку-туру в вертикальном положении, используются трубы-диагонали. Их сделаем из профильной трубы размером 15 на 15 мм. Они должны быть одного размера, на концах необходимо сделать отверстия, через которые диагонали будут соединяться со шпильками, приваренными к основаниям, лестницам и гантелям. Диаметр шпилек равен 12 мм, поэтому отверстия на краях диагоналей должны быть не менее 15 мм, чтобы их было удобнее вставлять.

   Отверстия можно сделать следующим способом: сплющить концы трубы кувалдой и в этих местах просверлить дрелью. Мы сделали по-другому: купили нужное количество шайб диаметром 15 мм и приварили по 2 штуки к каждой диагонали. На каждую секцию требуется 8 диагоналей, соответственно, на 3 секции их нужно 24 штуки и 48 шайб.

   Теперь нарежем шпильки диаметром 12 мм длиной 5 см, этого хватит для фиксации диагоналей. Приварим шпильки к элементам вышки-туры таким образом, чтобы диагонали могли на них зафиксироваться. Эти места нужно определить экспериментально, прислонив к ним трубы и сделать метки маркером.

   Установив диагонали на шпильки, затянем их гайками.

ИЗГОТОВЛЕНИЕ ПОМОСТА

   Чтобы можно было работать на вышке-туре, необходимо изготовить помост. Он делается из труб 20 на 40 мм. Их необходимо сварить между собой, затем покрасить. Так как вышка-тура шириной 1 м, то один помост получится очень тяжёлым и его будет трудно поднимать наверх. Поэтому в таком случае лучше сделать 2 помоста размером поменьше. Помосты опираются на лестницы.

   К профильным трубам надо прикрепить доски по ширине помоста, их толщины 25 мм будет достаточно. Мы закрепили доски с помощью болтов и гаек, предварительно просверлив отверстия и в досках, и в каркасе настила.

   Все элементы вышки-туры готовы. Красим их краской по металлу, чтобы они не ржавели.

СБОРКА ВЫШКИ-ТУРЫ

   Собирают вышку-туру в определенной последовательности. Сначала устанавливают первый ярус, в основание вставляют лестницы, сверху них – гантели. Укрепляют элементы диагоналями, надев их на шпильки и затянув гайками. Затем выравнивают её домкратами по уровню, вышка-тура должна стоять на них, а не на колёсах.

   Далее собирают вторую секцию и, если потребуется, третью. Для надёжности вышку-туру можно прикрепить к стене, используя алюминиевый подвес.

   Затем поднимают и устанавливают настил.

   Забираться на верх можно по лестницам или по приставной лестнице.

   Передвигают вышку-туру с места на место не разбирая, для этого нужно открутить домкраты и с помощью колёс подвинуть ее.

   После выполненных работ вышку-туру разбирают в обратной последовательности и отправляют на хранение.

   Если статья понравилась, поделитесь ей в социальных сетях. Подписывайтесь на инстаграм, где вы найдёте ещё больше информации.

ВИДЕО

Самодельная вышка. Из профильной трубы

Это поистине универсальная строительна конструкция, предназначенная для высотных работ. Основное отличие вышки туры от других лесов это ее высокая мобильность и достаточно компактные размеры. Все это позволяет не только работать на больших высотах, но и в короткие сроки перемещать ее с одного рабочего места на другое. Порой вышка-тура является практически незаменимой, но что делать если возможности ее купить на данный момент нет? В таком случае есть только одни выход, изготовить ее самостоятельно.

Какие материалы понадобятся для изготовления вышки-туры?

Самодельная тура может быть изготовлена в двух вариантах: разборном и не разборном. Разборной вариант лучше как с точки зрения транспортировки, так и с точки зрения хранения. Ведь гораздо проще разобрать туру и занести в помещение, когда она не нужна, а затем, снова собрать, когда она понадобится, чем хранить ее на улице. Для изготовления разборной вышки понадобятся следующие материалы:

Труба профильная диаметром в 30мм — из этой трубы впоследствии будут изготовлены стойки для вышки;

Труба обычная диаметром в15мм — данная труба будет выступать в качестве косых стяжек для вышки, которые придадут ей более высокую прочность и надежность;

Труба профильная диаметром 25мм — данной трубы понадобится совсем немного и вся она пойдет на создание перемычек;

Колеса для вышки-туры — собственно, именно они придадут туре высокую мобильность;

С чего начать изготовление вышки?

Первым делом следует нарезать 15мм трубу на отрезки по 2м, количество данных отрезков будет зависеть от количества возводимых секций вышки. На одну секцию будет уходить 4 таких отрезка. Затем эти отрезки нужно сплюснуть на концах, это нужно для того, чтобы их было удобнее крепить к вышке. Для того чтобы они лучше сминались можно сделать небольшие продольные порезы.

Следующим шагом будет изготовление стоек для вышки, для этого следует порезать 30мм профильную трубу на отрезки 1. 5м и 0.74м. Нарезки длиной в 1.5м (по 2 на стойку) будут ногами стойки, а длиной в 0.74м (по 4 на стойку) ступеньками. Затем все это нужно сварить в единую конструкцию так, чтобы расстояние между ступеньками не превышало 30см. Также на этом этапе следует приварить к стойкам колеса.

Следующим шагом будет изготовление перемычек для вышки, для этого нарезаем профилированную трубу диаметром 25мм на отрезки по 20-25см, а также профилированную трубу диаметром 30мм на куски по 4-6см. После чего продеваем 25мм отрезки в 30мм примерно до середины и скрепляем их сваркой. Последним штрихом перед сборкой вышки является просверливания отверстия под анкерный болт, который будет скреплять между собой стяжки и стойки.

Стоит также отметить, что самодельная вышка-тура — это достаточно плохая альтернатива заводской. Она более тяжела и менее прочна и надежна. Самодельные вышки не позволяют работать на значительных высотах и это скорее временное недолговечное средство, на котором можно работать только на свой страх и риск. Поэтому при возможности все же стоит купить туру заводского производства, благо уже они и стоят не так дорого как раньше.

Вышка тура, описание устройства.

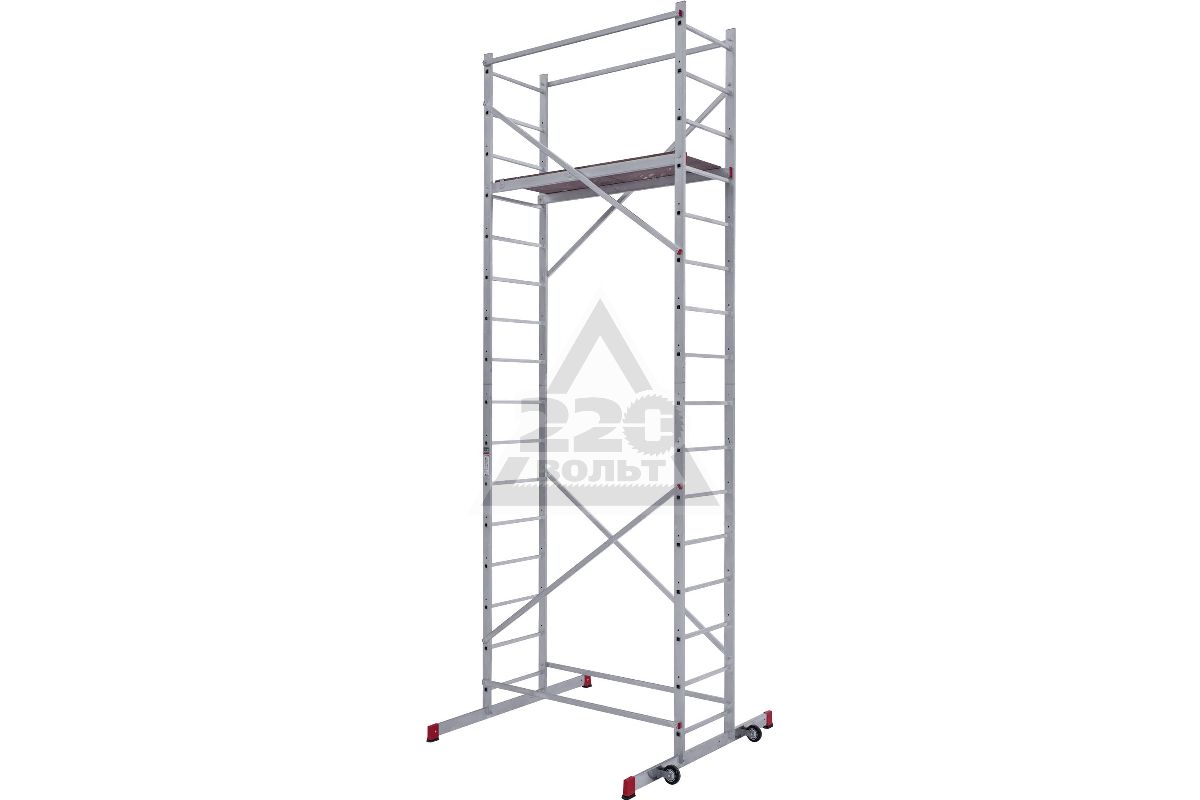

Передвижная вышка представляет собой пространственную конструкцию башенного типа из плоских рам, имеющих три ступени.

Параллельные рамы устанавливаются в патрубки гантелей и образуют секцию. Для обеспечения жесткости самой конструкции секции соединяются между собой стяжками, которые крепятся на замках гантелей. Нижние секции устанавливаются на два основания, которые соединены между собой объемной диагональю.

Основания имеют четыре винтовых опоры и четыре колеса. Колеса служат для передвижения вышки. Винтовые опоры компенсируют неровности опорной поверхности. Вышка с помощью винтовых опор должна быть установлена так, чтобы колеса не касались опорной поверхности на 2 мм.

Вышка имеет комплект настилов, который состоит из двух типов – сплошного и с люком.

Для обеспечения устойчивости вышка может быть снабжена стабилизаторами, которые крепятся хомутами к основной конструкции вышки.

Меры безопасности при эксплуатации.

Вышка должна устанавливаться строго вертикально при помощи винтовых опор. Настил вышки должен иметь ровную поверхность.

Вышка может быть оборудована стабилизаторами для обеспечения ее наибольшей устойчивости. Если существует опасность опрокидывания ветровой нагрузкой или другими факторами, вышку требуется укрепить к зданию растяжками как можно ближе к верхнему ярусу. Необходимо выполнять требования СНиП Ш-4-80 «Техника безопасности в строительстве» и ГОСТ 24258-88.

Инструкция по сборке вышки тура.

Вариант 1.

1. Чертеж рамы (на выноске показан флажковый замок). 2. Чертеж рамы ограждения.

3. Чертеж горизонтальной связи. 4. Чертёж диагональной связи.

5. Чертёж основания (основной габаритный размер).

6. Чертёж настила с люком. и 7. Чертеж настила без люка.

8. Чертеж опоры стабилизатора.

9. Чертёж пробки-анкера и кронштейна (поставляется в комплекте начиная с высоты 14 метров).

Вариант 2.

При строительстве жилого дома многие процессы нужно выполнять на высоте, а потому без надежных лесов не обойтись. Самое оптимальное решение – изготовить строительные леса своими руками, тогда не придется платить за аренду и тратить время на транспортировку конструкции. Они бывают деревянными и металлическими, и в зависимости от материала, технология сборки имеет определенные отличия.

И деревянные, и металлические леса имеют одинаковые элементы:

• опорные стойки;
• лестницы;
• настилы и перемычки для него;
• ограждающие перила;
• упоры;
• горизонтальные и диагональные распорки.

Деревянные конструкции собрать легче – они меньше по размеру, а все детали сбиваются между собой гвоздями. В то же время, такие леса не предназначены для больших нагрузок, их демонтаж требует времени, а повторная сборка будет менее прочной, поскольку в брусьях остаются отверстия от гвоздей. Леса из металлических труб гораздо прочнее, их можно легко наращивать при необходимости, а надежность соединений остается высокой независимо от того, сколько раз конструкцию разбирали и собирали вновь.

Клиновые леса

В зависимости от способов крепления различают 4 основных вида строительных лесов.

Таблица. Виды лесов

Виды лесов	Описание
рамные	металлические конструкции из вертикальных рам, скрепленных между собой диагональными и горизонтальными распорками. Эти леса обладают небольшим весом, отличаются легкостью монтажа
клиновые	очень надежные и прочные конструкции, все элементы которых фиксируются специальными держателями
штыревые	редко используемые леса, которые отличаются легкостью и простотой сборки, выдерживают очень большие нагрузки, но обходятся слишком дорого и оказывают большое давление на грунт
хомутовые	это универсальные леса, отлично подходящие для зданий сложной геометрической формы. Процесс сборки достаточно трудоемкий, зато при необходимости форма конструкции легко изменяется по горизонтали и вертикали

Как собрать деревянные леса

Чтобы на лесах удобно было работать, между стойками должно быть расстояние от 2 до 2,5 метров, ширина настила не меньше 1 м, а общая высота лесов — максимум 6 м. Исходя из этих параметров, составляют примерный чертеж конструкции.

Для работы потребуется:

• брус 100х100 мм;
• доски толщиной 30 мм;
• доски сечением 100х50 мм;
• гвозди;
• молоток;
• уровень;
• рулетка;
• дисковая пила.

Древесина должна быть плотной и сухой, без трещин. Сырое дерево утяжелит конструкцию, к тому же после высыхания может деформироваться. Поскольку леса требуются только на время строительства или отделки дома, обрабатывать их антисептическими составами и шлифовать не нужно.

Шаг 1. Изготовление рамы

4 бруса обрезают по высоте лесов и укладывают на ровную площадку. Теперь берут 2 бруса по 4 м и 2 по 3,6 м, и прибивают их с внутренней стороны к опорным балкам: меньшие по верхнему краю, 4-х метровые – по нижнему. Должно получиться две одинаковые трапеции, которые дополнительно следует укрепить диагональными распорками.

Шаг 2. Сборка каркаса

Рамы поднимают, устанавливают вертикально одну напротив другой и временно скрепляют боковинами: расстояние между нижними краями стоек должно быть 1,15 м, между верхними около 1 м. Проверяют расположение боковин по горизонтали строительным уровнем, и если все правильно, крепко сбивают каркас гвоздями. Готовая конструкция должна иметь пирамидальную форму и строго горизонтальные боковины из бруса.

Шаг 3. Монтаж настила

К верхним поперечным брускам необходимо прибить доски для настила. Лучше всего набивать их по ширине каркаса; доски укладывают вплотную, без зазоров на стыках. По бокам каркаса крепят дополнительные поперечины, которые можно использовать как лестницы.

Сборка металлических лесов

В частном строительстве удобнее всего использовать рамные металлические леса с деревянными настилами. Они состоят из нескольких секций, количество которых зависит от протяженности здания и его высоты. Для изготовления секций подходят стальные и алюминиевые стойки; если предполагаются большие нагрузки, лучше выбирать стальные элементы. Стандартная секция имеет высоту 1,5 м, ширину 1 м и длину от 1,65 до 2 м.

Для работы понадобится:

Шаг 1. Подготовка распорок

Из труб диаметром 15 мм нарезают заготовки для распорок: длина горизонтальных составляет 96 см, диагональных – 2 м. После этого на концах двухметровых трубок делают надрезы длиной 6 см и расплющивают. Это упростит крепление распорок к несущим стойкам.

Шаг 2. Изготовление переходников

Для наращивания лесов понадобятся соединительные элементы – переходники. Изготавливают их из профильных труб: трубы 25х25 мм режут на части длиной 30 см, а из труб 30х30 мм нарезают заготовки длиной 8 см. Надевают короткие заготовки на длинные и приваривают посередине, чтобы исключить сдвиги.

Шаг 3.

Сборка рамы

Две вертикальные стойки соединяют между собой горизонтальными распорками, приваривая их через каждые 30 см. Получается рама в виде . Точно так же собирают вторую раму. Из листового металла вырезают квадратные пластины 70х70 мм и приваривают их плашмя к нижним концам опорных стоек. Благодаря этому стойки секции не будут проваливаться в грунт, хотя на мягких почвах под металлические пластины дополнительно укладывают плотные деревянные дощечки.

Шаг 4. Монтаж секции

Две рамы устанавливают вертикально одну напротив другой и примеряют диагональные распорки. Маркером отмечают места крепления, затем просверливают в стойках и распорках отверстия под болты. Соединяют все части между собой и проверяют уровнем горизонтальность верхних перекладин. Если конструкция перекошена, придется дополнительно подгонять все элементы, иначе устоять на лесах будет сложно.

Шаг 5. Изготовление настила

Доски для настила можно уложить двумя способами – по длине секции и поперек. Для поперечного настила по бокам конструкции прикручивают болтами горизонтальные трубы на уровне верхних распорок. Для продольного настила берут доски не менее 2 м длиной, сбивают по ширине секции, укрепляют снизу поперечными брусками от прогиба.

Чтобы настил не смещался во время работы, на его концах следует закрепить металлический П-образный профиль по толщине распорки. Для этого укладывают готовый щит на леса и снизу отмечают маркером линию, где горизонтальная распорка прикасается к доскам. Точно так же делают разметку с другого конца щита. Далее берут профиль шириной 17-20 мм, обрезают его по ширине настила и прикручивают саморезами к доскам на отмеченных линиях. Теперь, когда настил будет уложен на леса, распорки окажутся внутри профиля, что не позволит доскам сдвигаться.

Шаг 5. Покраска лесов

Металлические леса предназначены для многоразового использования, а значит, нуждаются в защитной обработке. Поскольку леса чаще используются для наружных работ, от сырости каркас покрывается коррозией, особенно в местах крепления. Поэтому после изготовления и проверки лесов каждый элемент следует ошкурить, протереть от пыли, прогрунтовать и покрасить. Деревянный настил также обрабатывают и красят, чтобы защитить от влаги и гниения.

Видео — Строительные леса своими руками

Потребность в строительных лесах часто возникает как во время строительства, так и во время ремонта, будь это обшивка или покраска фасада либо другие работы на высоте больше трех метров. Использование стремянок или приставных лестниц во время проведения работ на такой высоте неудобно и не безопасно, а выполнение некоторых видов работ со стремянки и вовсе невозможно.

Покупка строительных лесов, монтаж которых проводится на месте работы, потребует дополнительных расходов, по завершении работ понадобится место для их складирования. Окончательная сумма расходов по транспортировке, аренде, установке и демонтажу таких строительных лесов может быть больше, чем стоимость работ, проведение которых потребовало установки такой конструкции. Также следует помнить, что минимальный срок аренды строительных лесов составит неделю — а вполне возможно, что работы по продолжительности займут значительно более короткий отрезок времени.
Вполне возможно изготовить строительные леса своими руками . Для этого можно использовать доски, толщина которых должна быть от 25 до 50мм. Завершив работы, леса можно разобрать, а все материалы использовать по прямому назначению.
Так как работы будут проводиться на высоте, леса строительные своими руками требуют серьезного подхода, чтобы обеспечить безопасность работающих на них людей. Не следует использовать доски старые, прогнившие. Последствия могут быть плачевными.

Если строительные леса нужны для больших высот, но у вас небольшой бюджет, тот как вариант заменить леса передвижной вышкой-турой или взять строительные леса в аренду , не на всем можно сэкономить.

Порядок проведения работ

Для стоек используется доска 50х100, расстояние между стойками не может превышать 2. 5 метров, ширина лесов должна составить не менее одного метра, иначе будет неудобно проводить работы.

Стойки скрепляются досками более тонкими, толщиной 25-30мм, накрест. Для крепления требуется использовать гвозди не менее 100мм. Саморезы менее прочные на излом, их использование нежелательно.

На требуемом уровне из досок 50 мм крепятся перемычки, из таких же досок делают настил. С внешней стороны прибивается доска для ограждения.
Чтобы увеличить устойчивость лесов, надо с внешней стороны устроить наклонные упоры либо прикрепить стойки к стенам здания.

Своими руками можно сделать не только строительные леса, может быть изготовлена и вышка тура своими руками .
Если уделено внимание прочности конструкции, работы на высоте можно проводить спокойно и не беспокоясь за безопасность. А экономия может быть значительной.

Вышка-тура своими руками

Содержание статьи:

При любых строительно-монтажных работах, мастера должны позаботиться о правильном и безопасном размещении рабочих на строительных площадках. Важно следовать технике безопасности при строительных работах на высоте.

Для производства строительных и отделочных работ применяются строительные леса и вышки – туры. Они обеспечивают эффективную работу бригад строителей и удобную подачу необходимых материалов и инструментов к месту работ.

Чем удобна вышка – тура?



Одним из основных вспомогательных приспособлений на любой строительной площадке является вышка – тура vyshka-tura.com.ua. Она мобильна, её легко перемещать по мере выполнения работ на отдельных участках. Собирать и демонтировать такие вышки можно буквально за 20 минут несколькими рабочими. Вышки имеют достаточно жёсткую конструкцию, что обеспечивает их надёжность и устойчивость.

Техническая характеристика вышки позволяет выполнять работы на большой высоте и быстро перемещаться на другой участок. Зачастую вышка – тур становится необходимым приспособлением в строительном деле. Однако не всегда есть возможность приобрести или взять её в аренду. Совет напрашивается сам, — можно изготовить вышку нужного размера из подручных средств.

Какие материалы можно использовать для изготовления вышки?



Тура, изготовленная кустарным способом, может иметь вид разборной и неразборной конструкции. Конечно, разборный вариант более удобен в эксплуатации. В разобранном виде её легко и компактно можно перевозить на разные строительные объекты. Разборка и сборка не займёт много времени. А вышедшие из строя элементы конструкции и крепления легко заменить.

А Вы знаете, что такую вышку не сложно изготовить самостоятельно из остатков металлических элементов на стройке и не тратить средства на покупку вышки – туры заводского изготовления.



Для изготовления вышки потребуются следующие материалы:

• Для стоек вышки применимы профильные трубы диаметром не менее 30 мм.
• Для укосин жёсткости потребуется труба диаметром 15 мм. или уголок с шириной полки 30 мм.
• Для перемычек можно использовать стальную трубу диаметром 25 мм.
• Можно с одной стороны приспособить колёса, они обеспечат удобство перемещения вышки.

Порядок изготовления вышки — туры



Вначале из трубы диаметром 15 мм. нужно изготовить отрезки по 2 метра по количеству планируемых секционных площадок вышки. На каждую секцию понадобится по четыре таких отрезка. Концы этих труб сплющивают для удобства крепления на основные стойки вышки.

Следующим этапом будет подготовка стоек вышки. Для этого профильная 30 мм. труба режется на отрезки в 1,5 и 0,75 м. Малые отрезки пойдут на изготовление ног конструкции, а трубы длиной полтора метра будут ступеньками.

При изготовлении неразборной конструкции, все элементы надёжно свариваются электросваркой с тщательной проверкой качества швов. Расстояние между труб ступенек не должно превышать 30 см. В конечном результате к основным стойкам монтируются колёса.

Изготовление сборно-разборной вышки более сложный процесс и потребует специальных крепёжных узлов (зажимных хомутов или болтов). Кроме того, для крепления элементов конструкции болтами необходимо просверлить много отверстий в трубах.

Как изготовить строительные леса своими руками из профильной трубы?

Любые работы, связанные с высотой, подразумевают использование специальных средств или конструкций, позволяющих человеку добраться до необходимого места, чтобы решить поставленные задачи. Металлические леса, в таких ситуациях, являются наиболее уместным, удобным, безопасным и эффективным вариантом. Обычно люди приобретают их или берут на время – в аренду. Но что делать, если подобная возможность отсутствует? Необходимость в проведении высотных работ есть, а получить в свое распоряжение инвентарные конструкции нет?

Выход один – изготовить металлические леса своими руками, которые пригодятся в постройке чего-либо, или в проведении других видов высотных работ.

Что потребуется для работы: инструмент и материалы

Чтобы приступить к изготовлению высотных лесов из металла своими руками, необходимо будет позаботиться о наличии следующего инструмента:

• Дрель. Требуется для сверления отверстий в металлических элементах.
• Болгарка. Будет нужна, чтобы подгонять заготовки под заданные размеры.
• Уровень и рулетка. Для выставления конструкции и замеров.
• Ножовка. Если нет диска по дереву, чтобы пилить древесину, используемую в качестве настилов.
• Сварочный аппарат. Потребуется проведение и таких работ.
• Молот.

Главная проблема может возникнуть именно в сварке. Так как не все люди имеют соответствующий опыт в этой профессии. Если его нет, то рекомендуется попросить помочь более опытного знакомого.

Следующий этап – подготовка расходных материалов. Для изготовления стальных лесов собственными силами нужно иметь в распоряжении:

• Саморезы и болты, которые будут использоваться в качестве съемного или окончательного крепежа.
• Обрезная доска, толщиной в 40-50 мм — для изготовления настила.
• Стальные трубы.
• Краска по металлу, чтобы защитить конструкцию.
• Листовой металл.

Трубы из металла нужно будет приобрести 3 размеров:

• Для стоек лучше всего использовать профильную трубу квадратного сечения. Длина – 1.5 метра. Сечение – 30 на 30 мм.
• Для распорок – обычный круглый вариант с диаметром в 15 мм.
• Для изготовления переходников – профильная труба 25 на 25 мм.

Количество материала следует подбирать, исходя из числа требуемых секций. В этом случае очень важно изначально подготовить чертеж, где будут указаны все размеры и элементы, что позволит сделать необходимые расчеты.

Если все необходимое есть в распоряжении, то можно приступать к следующему этапу – непосредственно изготовлению самодельных металлических лесов.

Инструкция по изготовлению одной секции

Начинать такие работы следует с подготовки распорок из металла. Они будут горизонтальные (большее количество) и диагональные.

Для изготовления горизонтальных распорок потребуется просто нарезать трубы диаметром в 15 миллиметров по 96 сантиметров. Временно отложить готовый материал в сторону.

Диагональные распорочные элементы нарезаются по 200 мм.

Дополнительно нужно будет сделать на концах таких распорок надрезы (около 6 сантиметров). И расплющить их молотом. Но не по самому надрезу, а так, чтобы он оказался сбоку.

Следующий шаг – подготовка переходников. Они будут необходимы, если планируется выставление металлических лесов в несколько ярусов:

• Труба с сечением в 25 на 25 миллиметров нарезается по 30 сантиметров.
• Из профильной трубы с сечением 30 на 30 мм делается такое же число отрезков по 8 сантиметров.
• Вдевается один элемент в другой. Таким образом, чтобы наружный находился точно посередине внутреннего. Отрезки труб привариваются один к другому в таком виде.

Какое число переходников потребуется? На каждую секцию – по четыре штуки, если планируется вертикальное наращивание конструкции. Для верхней части всей системы переходники уже не понадобятся. То есть, если планируется изготовить четыре секции, из которых две будут размещаться на земле, а остальные сверху, то необходимо будет сделать шесть переходников, так как две стойки окажутся общими.

Теперь можно перейти к подготовке стоек. Их рекомендуется собирать в рамы:

• Взять заготовленные горизонтальные распорки.
• Приварить их к вертикальным стойкам (которые по полтора метра высотой и сечением 30 на 30 мм) через каждые тридцать сантиметров.

Осталось изготовить башмаки. Для этого из листового металла вырезаются квадраты – со стороной в 150 мм. В середине приваривается кусок профильной трубы с сечением 25 на 25 мм. Сантиметров по пятнадцать. Башмаки будут вставляться в стойки, которые располагаются непосредственно на поверхности земли. Это позволит избежать продавливания грунта и перекоса всей конструкции.

Сборка металлических лесов

Если все готово, то собрать одну секцию не составит особого труда:

• Нижние стойки одеваются на башмаки.
• Выставляются на земле параллельно друг другу.
• Важно убедиться, что верхние горизонтальные распорки находятся в одном уровне.
• Прикладываются диагональные распорки и делаются отметки под отверстия, которые затем просверливаются дрелью.
• После этого вся конструкция скрепляется болтами.

Горизонтальные распорки из труб можно дополнительно собрать крест-накрест. Для этого середина каждого элемента обрабатывается молотом, чтобы она расплющилась. Просверливается отверстие и скрепляется одним болтом. Осталось подготовить настил:

• Доски нарезаются таким образом, чтобы они были сантиметров на тридцать длиннее секции металлических лесов.
• Скрепляются доски с помощью поперечных отрезков и саморезов. Их следует устанавливать снизу всей конструкции.
• Количество поперечин может разниться. Но рекомендуется одну устанавливать по середине настила и еще по две — на краях. Таким образом, чтобы поперечины располагались с разных сторон от металлической распорки. Это станет гарантией того, что настил не сдвинется в одну из сторон.

Секция стальных лесов из труб готова. Теперь можно испытать ее на прочность.

Дополнительные работы

Часто такие леса используют под открытым небом. Следовательно, важно защитить материал от воздействия влаги. Сначала все металлические поверхности зашкуриваются. Затем – очищаются от пыли и обезжириваются. После этого необходимо обработать металл специальной грунтовкой и, после высыхания нанесенного слоя, покрасить.

Перед установкой конструкции очень важно обратить внимание на состояние грунта. Желательно его утрамбовать и выровнять, чтобы избавиться от необходимости использовать разнообразные подкладки.

Заключение

Важно понимать, что выполнение каких-либо работ даже на небольшой высоте связано с повышенным риском и опасностью для человека. И металлические леса, изготовленные кустарным способом, не могут гарантировать необходимый уровень безопасности. Такое производство допускается, но не рекомендуется выстраивать их выше второго этажа.

Только инвентарные строительные леса (изготовленные на производстве) гарантируют соответствие всем необходимым нормам и стандартам. Тем более, что приобрести их выгодно сегодня – не проблема. Достаточно посетить сайт компании ДИРС СТРОЙ, чтобы убедиться в этом. Мы делаем леса качественно, быстро и доступно. Они обязательно пригодятся в строительстве, отделочных работах, монтаже различных систем и оборудования.

Строительные леса из профильных труб

Строительные леса используют в строительно-монтажных и отделочных работах, требующих выполнения производственных заданий на высоте. Необходимость в использовании лесов возникает там, нужно безопасно продвигаться вдоль фасадов зданий и объектов на высоте до 50 м, а также содержать на рабочей площадке инструмент и материалы. Строительные леса из металла, в отличие от традиционных деревянных конструкций, позволяют выполнять работы на сложных поверхностях и большой высоте.

В зависимости от сложности задач, металлические леса могут иметь хомутовую конструкцию, позволяющую работать на поверхностях с различной геометрией, клиновую для способности выдерживать высокие нагрузки, штыревую для быстрой разборки и монтажа. Самые распространенные рамные конструкции обладают легким весом, отличаются удобным монтажом и чаще других лесов используются в индивидуальном строительстве, с успехом заменяя деревянные аналоги.

Материалы для монтажа лесов из металлического профиля

Возведение рамных строительных лесов из профильных труб требует применения следующих материалов:

• Металлический профиль для оборудования вертикальных стоек, с сечением 30х30 мм;
• Труба диаметром от 15 мм для установки горизонтальных и диагональных стяжек, обеспечивающих устойчивость и прочность конструкции;
• Профиль с сечением 25х25 мм, который используется для устройства опор рабочей зоны, а также создания защитного ограждения;
• Доска толщиной от 5 см для выполнения настила рабочей площадки.

Монтаж и фиксация металлических элементов конструкции выполняется болтовым соединением, для закрепления досок используются винты-саморезы. Сборка лесов выполняется в соответствии с проектной схемой по заранее разработанным чертежам. В зависимости от длины и высоты фасада производится расчет габаритов конструкции. Рамные леса имеют шаг между стойками до 3 м, ширину – не более 1 м. Высота между ярусами составляет 2 м.

Преимущества строительных лесов из металла

Современные строительные разборные леса с каркасом из металлического профиля и труб, в отличие от деревянных прототипов, обладают рядом преимуществ, облегчающих выполнение работ на высоте и обеспечивающих высокий уровень безопасности. Такие конструкции имеют:

• Отличную жесткость, обеспечивающую устойчивость и позволяющую конструкции нести высокие нагрузки. На металлических лесах одновременно могут производить работы несколько человек, позволяя также размещать на рабочих площадках запас материала и строительный инструмент;
• Удобной сборки и выполнения фиксации элементов конструкции надежными креплениями;
• Долговечный материал, обеспечивающий возможность многократной разборки и монтажа лесов для выполнения работ на разных объектах;
• Высокую пожаробезопасность – металл, в отличие от древесины, не является источником распространения огня.

Если деревянные леса позволяют выполнять работы на высоте до второго этажа, то строительные конструкции из металла обеспечат возможность доступа к зонам до 50 м.

Можно ли собрать леса из металла своими руками

Простота конструкции обычных рамных лесов позволяет выполнить их самостоятельную сборку и установку, что особенно важно при индивидуальной застройке. Строительные леса своими руками могут быть разработаны и сделаны, если вы обладаете навыками проектирования, а также имеете специальный инструмент и оборудование для обработки металла. При этом следует соблюдать все требования, регламентируемые строительными нормами и государственными стандартами, уметь производить расчет площади и прочности конструкции. Также следует помнить, что:

• Самодельные строительные леса можно использовать на высоте не более 2-го этажа;
• Леса, созданные своими руками, не рассчитаны на высокие нагрузки;
• Не допускается, чтобы на них одновременно находилось более 2 рабочих.

Если есть малейшие сомнения в возможности разработать и создать самодельные вспомогательные приспособления, обеспечивающие надежность и безопасность проведения строительных работ, лучше купить строительные леса у производителя или взять их в аренду.

Вышка-тура своими руками — SCF Trade

---

Сен 01, 2014

Вышка тура — это поистине универсальная строительна конструкция, предназначенная для высотных работ. Основное отличие вышки туры от других лесов это ее высокая мобильность и достаточно компактные размеры. Все это позволяет не только работать на больших высотах, но и в короткие сроки перемещать ее с одного рабочего места на другое. Порой вышка-тура является практически незаменимой, но что делать если возможности ее купить на данный момент нет? В таком случае есть только одни выход, изготовить ее самостоятельно.

Какие материалы понадобятся для изготовления вышки-туры?

Самодельная тура может быть изготовлена в двух вариантах: разборном и не разборном. Разборной вариант лучше как с точки зрения транспортировки, так и с точки зрения хранения. Ведь гораздо проще разобрать туру и занести в помещение, когда она не нужна, а затем, снова собрать, когда она понадобится, чем хранить ее на улице. Для изготовления разборной вышки понадобятся следующие материалы:

— труба профильная диаметром в 30мм — из этой трубы впоследствии будут изготовлены стойки для вышки;

— труба обычная диаметром в15мм — данная труба будет выступать в качестве косых стяжек для вышки, которые придадут ей более высокую прочность и надежность;

— труба профильная диаметром 25мм — данной трубы понадобится совсем немного и вся она пойдет на создание перемычек;

— колеса для вышки-туры — собственно, именно они придадут туре высокую мобильность;

С чего начать изготовление вышки?

Первым делом следует нарезать 15мм трубу на отрезки по 2м, количество данных отрезков будет зависеть от количества возводимых секций вышки. На одну секцию будет уходить 4 таких отрезка. Затем эти отрезки нужно сплюснуть на концах, это нужно для того, чтобы их было удобнее крепить к вышке. Для того чтобы они лучше сминались можно сделать небольшие продольные порезы.

Следующим шагом будет изготовление стоек для вышки, для этого следует порезать 30мм профильную трубу на отрезки 1.5м и 0.74м. Нарезки длиной в 1.5м (по 2 на стойку) будут ногами стойки, а длиной в 0.74м (по 4 на стойку) ступеньками. Затем все это нужно сварить в единую конструкцию так, чтобы расстояние между ступеньками не превышало 30см. Также на этом этапе следует приварить к стойкам колеса.

Следующим шагом будет изготовление перемычек для вышки, для этого нарезаем профилированную трубу диаметром 25мм на отрезки по 20-25см, а также профилированную трубу диаметром 30мм на куски по 4-6см. После чего продеваем 25мм отрезки в 30мм примерно до середины и скрепляем их сваркой. Последним штрихом перед сборкой вышки является просверливания отверстия под анкерный болт, который будет скреплять между собой стяжки и стойки.

Стоит также отметить, что самодельная вышка-тура — это достаточно плохая альтернатива заводской. Она более тяжела и менее прочна и надежна. Самодельные вышки не позволяют работать на значительных высотах и это скорее временное недолговечное средство, на котором можно работать только на свой страх и риск. Поэтому при возможности все же стоит купить туру заводского производства, благо уже они и стоят не так дорого как раньше.

Статьи на Строительном портале Украины

Ни один объект строительства, высота которого превышает один этаж, независимо от того частный ли это дом или офисное здание, не в состоянии обойтись без строительных лесов. Так как эта, казалось бы, довольно простая конструкция значительно облегчает проведение как отделочных, так и строительных работ. Но когда дело доходит непосредственно до вопроса, где же взять строительные леса? — каждый строитель (или любитель, который решил самостоятельно проводить строительство своего дома) начинает задумываться, как лучше поступить. Существует несколько вариантов: строительные леса можно купить, можно на время арендовать, а для тех, кто хочет сэкономить и не боится работы, существует еще один вариант — изготовить строительные леса своими руками. Именно о том как сделать строительные леса своими руками мы и расскажем в данной статье.

Итак, строительные леса представляют собой небольшую каркасную конструкцию, которая состоит из металлических или деревянных элементов. Соответственно, Вы можете выбирать один из двух материалов, который Вам больше нравится, либо Вам легче его достать: это дерево или металл (точнее металлические трубы). Именно о втором варианте, а точнее о том, как самостоятельно построить металлические строительные леса мы и расскажем далее.

Как построить строительные леса из металла?

Для изготовления металлических строительных лесов обычно используют алюминиевые или стальные трубы. Перед началом изготовления и установки лесов необходимо подготовить ровную устойчивую площадку: хорошо утрамбуйте землю, а также сделайте водоотвод. Такие подготовительные действия уберегут Вашу конструкцию от подтопления и разрушения во время сильных осадков, а также сделают ее более устойчивой.

Перед тем как построить строительные леса из металла, необходимо детально продумать их конструкцию (расположение лестниц, этажей и остальных составляющих элементов), а также желательно предусмотреть такой нюанс как чертежи строительных лесов, которые вы можете составить самостоятельно либо воспользоваться помощью специалиста.

Для того чтобы построить металлические строительные леса  среднего размера  (чтобы одну секцию с места на место можно было перенести в одиночку), Вам потребуется:

для изготовления распорок — труба диаметром 15 мм.; для стоек — профильная труба 30 мм.; для соединительных вставок — кусочек профильной трубы диаметром 25 мм.

Основные этапы изготовления металлических строительных лесов своими руками

Этап 1.

Нарежьте пятнадцатимиллиметровую  трубу на отрезки длинной по два метра каждый. Затем с двух сторон подрежьте концовки так, чтобы  их было легче  расплющить.



Этап 2.

Cтойки для конструкции нарежьте длинной по  1.5 метра, а поперечные перекладины — по 0.74 метра. После этого следует сделать окончательную разметку и поварить все части в одно целое. В результате расстояние между поперечными балками должно получиться около 30 см.

Этап 3.

Затем необходимо подготовить переходники, которые необходимы для сборки наших строительных лесов. Их мы сначала нарезаем из трубы диаметром 25 мм., а затем собираем.

Этап 4.

На завершающем этапе изготовления металлических лесов необходимо просверлить отверстия под болты, после чего можно смело собирать нашу конструкцию.



Если у Вас останутся силы и желание, Вы можете подшлифовать Ваши строительные леса, а затем покрасить их.





Самодельная пивная башня из нержавеющей стали: 13 шагов (с изображениями)

Введение: Самодельная пивная башня из нержавеющей стали

Я видел довольно много проектов пивных башен, сделанных из черной железной трубы, и хотя мне нравится «промышленная» современный вид Мне не нравится ржавчина, которая со временем образуется на фитингах труб. Покраска черной железной трубы прозрачной краской — не ответ, потому что глянцевая поверхность сильно снижает эффект.

Итак, я решил, что правильный ответ — построить Т-образную башню с двумя кранами из всех фитингов труб из нержавеющей стали.

Добавить TipAsk QuestionDownload

Supplies

Add TipAsk QuestionDownload

Шаг 1: Список деталей

Чтобы построить собственную пивную башню, вам потребуется:

Примечание: В этом проекте тефлоновая лента не используется для герметизации трубная резьба. Резьбы вашей пивной башни не нужно запечатывать. Лента используется для предотвращения истирания при затяжке фитингов. Заедание резьбы — это форма холодной сварки, при которой резьба из нержавеющей стали фактически соединяется между собой.После заедания резьбы невозможно дополнительно затянуть или ослабить фитинг.

Добавить TipAsk QuestionDownload

Шаг 2: Просверлите обе втулки 2 «X 1/2» до 7/8 «

Стандартные пивные хвостовики проходят через отверстие 7/8″, которого нет в водопроводе.

Я видел несколько проектов, в которых строитель использовал шайбу 7/8 «на передней части втулки 2» X 1 «, но я думаю, что это не очень чистое решение.

Для меня правильный ответ — начать с втулкой с ближайшим отверстием меньшего размера, затем фрезеруйте или просверлите отверстие до 7/8 дюйма.Именно так мы поступили с двумя втулками, купленными для нашей пивной башни.

Добавить TipAsk QuestionDownload

Шаг 3: Проверьте соответствие ваших пивных рулонов

Перед тем, как перейти к следующему шагу, вы должны попробовать установить свои пивные рульки.

У меня пока нет хвостовиков, которые я собираюсь использовать в своей пивной башне, но у меня есть 4-дюймовые длинные пивные стойки, которые я использовал для проверки сверления, и хвостовик идеально подходит для обоих.

Вот ссылку на тип пивной стойки, которую вы хотите использовать для своей пивной башни.

https: //www.amazon.com/Kegco-SHANK2-ASC-Stainless -…

Этот хвостовик включает черный пластмассовый фланец, который вы бы выбросили или использовали в другом проекте.

Добавить TipAsk QuestionDownload

Шаг 4: Покрасьте монтажный фланец

Фланцевый фитинг или монтажная пластина — единственная часть моей пивной башни, не сделанная из нержавеющей стали. Я хотел использовать фланец из нержавеющей стали, но обнаружил, что фланцевые фитинги из нержавеющей стали очень дороги!

Так как это единственная деталь, которая без защиты ржавеет, я покрасил фланцевый фитинг глянцевой краской Krylon.

Добавить TipAsk QuestionDownload

Шаг 5: Оберните нити тефлоновой лентой

Не пропускайте этот шаг !!! Если вы это сделаете, и ваша резьба заедет, вы выбросите дорогие детали из нержавеющей стали и начнете заново!

Если бы я использовал эту ленту для герметизации стыков труб, я бы обернул три полных витка ленты по всей ширине резьбы. Но поскольку я хочу только предотвратить заедание и хочу, чтобы лента почти исчезла, когда я скручиваю фитинги, я осторожно намотал 2 витка ленты на первые 3-4 витка резьбы каждой резьбовой части.Таким образом, лента исчезнет, ​​когда я буду собирать детали.

Добавить TipAsk QuestionDownload

Шаг 6: Соберите Т-образную башню

С помощью настольных тисков и большой пары плоскогубцев или сантехнического ключа соберите все фитинги.

Резьба должна быть достаточно тугой, чтобы не двигаться, но при этом не должна сильно закручиваться.

Убедитесь, что вы проверили центровку фитинга.

Добавить TipAsk QuestionDownload

Шаг 7: Добавьте тефлоновую ленту на втулки и установите пивные хвостовики и пивные линии

Поскольку я жду, когда мои пивные хвостовики будут отправлены с Amazon, я просто наклеил ленту на втулки и пробную установку их.

Для вашего проекта вы должны установить свои пивные стойки, а затем прикрепить 5-футовые пивные линии к своим рулькам.

Затем намотайте тефлоновую ленту на первые 3-4 витка резьбы втулок и установите.

Добавить TipAsk QuestionDownload

Шаг 8: Почти готово — ожидание пивных рулонов

Вы можете видеть, что получается очень хорошая пивная башня с 2 кранами, которая станет идеальным дополнением для любого домашнего бара в индустриальном стиле или мужской пещеры. . Центральная точка моих пивных ручек находится прямо на расстоянии 10-1 / 2 дюйма от вершины бара, что достаточно высоко для любого из моих пивных стаканов.Если вам нужно больше высоты, просто добавьте длину к 10-дюймовому соску, который я использовал для своей башни. Резьбовые соски бывают с шагом 2 дюйма, так что вы можете легко сделать свой рост 12-1 / 2 или 14-1 / 2 дюйма от планки. топ с простой заменой деталей.

Добавить TipAsk QuestionDownload

Шаг 9: Добавление пивных ручек

Пивные рульки бывают разной длины, доступны из нержавеющей стали или хромированной латуни и имеют прикрепленные или съемные ниппели для пивных трубок. Те, которые я использовал, имеют длину 1-3 / 4 дюйма и к ним прикреплены ниппели для пивных трубок.

Хвостовики для пива также поставляются с фитингом с передним фланцем из нержавеющей стали или с черным передним фланцем. Я снял фланец с этой пивной башни, потому что считаю, что без них башня выглядит лучше. Если вы решите добавить фланцевые фитинги к себе, просто убедитесь, что вы заказываете более длинные пивные стойки, чтобы компенсировать длину, которую принимают фланцы.

Добавить TipAsk QuestionDownload

Шаг 10: Соберите пивные хвостовики

Предполагая, что вы просверлили отверстия правильно, пивные ножки должны просто упасть в отверстия, затем вы вращаете и затягиваете гайки сзади.

Вы увидите, что пивные фланцы имеют небольшую кромку вперед. Эта кромка будет располагаться на передней части фитинга, оставляя зазор для гайки пивного крана, чтобы свободно вращаться. Если ваш упадет полностью в отверстия, значит, вы просверлили отверстия слишком большого размера.

Добавить TipAsk QuestionDownload

Шаг 11: Присоедините пивные линии

Затем вы прикрепите свои пивные линии. Я использую зажимы Oetiker. Oetikers используются в большинстве производителей напитков, и они являются отличными зажимами.

Я прикрепил 5 футов сверхмощной пивной линии 3/16 дюйма к каждой пивной рульке.

Добавить TipAsk QuestionDownload

Шаг 12: Выловите лески через пивную башню

Пивные линии сделают внешний вид легким, но вы потребуется сделать инструмент, чтобы вытащить стропы из нижней части пивной башни.

Я сделал инструмент из куска алюминиевого лома, но вы также можете использовать металлическую вешалку для одежды.

Добавить TipAsk QuestionDownload

Step 13: Конечный продукт!

Вот фотографии пивной башни, стоящей на моем баре.

Согласитесь — это красивая пивная башня !!!

Если вы заинтересованы в покупке, а не в создании собственного, их можно приобрести в нашем магазине Amazon.

Добавить вопрос Задать вопросЗагрузить

Будьте первым, кто поделится

Вы сделали этот проект? Поделитесь с нами!

Я сделал это!

Рекомендации

Пьедестал в индустриальном стиле: построение водопроводной башни из черной трубы

Фото JS Bull

Все статьи

Мое пивоварение началось в 2002 году с пивовара Mr.Пивной набор. Пластиковые бутылки Mr. Beer были удобны, но не выглядели гламурно. Итак, я добавил оборудование для розлива и разлил несколько партий в стеклянные бутылки. К сожалению, сбор бутылок, многоэтапная очистка и двухнедельное ожидание газирования бутылок — это больше, чем я хотел. Я начал исследовать системы домашней тяги. Я решил, что удобство стоит вложенных средств, и купил хороший мини-холодильник из нержавеющей стали, в который поместились бы два банальных бочонка. Вверху просверлил отверстие и установил двухконтактную вышку.

Перенесемся примерно на 15 лет в 2016 год. Я замедлил процесс пивоварения примерно до двух раз в год, в основном из-за моей неспособности пить пять галлонов (19 литров) пива в месяц в одиночку. Затем я прочитал о PicoBrew Zymatic®. Полностью автоматизированное цельнозерновое пивоварение объемом 2,5 галлона (9,5 л) за раз. Я мог снова проявить творческий подход, не рискуя временем и деньгами, на приготовление пяти галлонов (19 литров) плохого пива. Это позволило мне увлечься кислым пивом, смешанным брожением, выдержанным в дубе пивом, Brett — только брожением и уникальными стилями, которые я раньше не пробовал варить.Это вызвало новую любовь к пивоварению, и я быстро перешел на систему пивоварения Spike на 20 галлонов (76 л). Прежде чем я узнал об этом, я варил 15 галлонов (57 л) каждые несколько выходных, разбивая партии на несколько экспериментов и вариаций. Этот старый проверенный кегератор с двойным краном просто не соответствовал моему новому графику пивоварения, поэтому мне пришлось вернуться к розливу в бутылки. Даже с новой технологией, такой как мой наполнитель для бутылок Last Straw®, мне все равно не нравилась каждая ее минута. Я снова начал рассматривать черновики и наткнулся на концепцию keezer.Кизер — это кегератор, построенный из морозильного ларя с внешним термостатом для контроля температуры.

Этот старый проверенный кегератор с двойным краном просто не справлялся с моим новым графиком пивоварения, поэтому мне пришлось вернуться к розливу в бутылки.

Быстрый поиск изображений в Google вернет огромное количество стилей кизеров. Те, которые имеют воротники, те, что с башнями из плитки, те, которые встроены в решетку или стены, и многие другие разновидности. После небольшого планирования я набросал свою концепцию: кизер, вмещающий шесть банальных 5-галлонных (19-литровых) бочонков и 5-фунтовый.Баллон CO2 (2,3 кг). Пивные трубопроводы проходили через верх, в обе опоры 3-дюймовой (7,6 см) колонны для проходных кранов из черной трубы, которая могла бы поддерживать шесть кранов. Единственная небольшая проблема заключалась в том, что я никогда в жизни не выполнял ни одного проекта по обработке дерева или металла. Несмотря на это, моя любимая жена высоко оценила меня. Ниже приводится учебное пособие по построению моей башни и несколько советов, которые помогут вам ее воспроизвести.

Инструменты и материалы

• 24 дюйма (61 см) 3-дюйм. (7,6 см) диаметр, сортамент 40, черная труба (MNPT x MNPT)
• (2) 12 дюймов(30 см) 3-дюйм. (7,6 см) черная труба (MNPT x MNPT)
• (2) 3 дюйма (7,6 см) черные колена (FNPT x FNPT)
• (2) 3 дюйма (7,6 см) черные трубные фланцы (FNPT)
• (8) 3⁄4 дюйма х 3 дюйма болты с шестигранной головкой, гайки и шайбы
• Листовой прокат по индивидуальному заказу
• 6 футов (1,8 м) 1 дюйм. изоляция резиновой трубы
• (6) смесители и соответствующее оборудование для разлива пива и пивоварни
• (4) монтажные болты (крышка)
• (2) 1⁄4 дюйма х 1⁄2 дюйма винты с накатанной головкой
• веревочная петля и короткие шурупы для дерева
• 5⁄16 дюйматалреп с проушиной
• 5⁄16 дюйма шпилька с цинковой резьбой, обрезанная по размеру (у меня длина 24 дюйма / 61 см).
• Шлифовальный станок для резки черной трубы
• Набор сверл и метчиков
• 2 1⁄2–3 дюйма (6,4–7,6 см) кольцевая пила
• 1 дюйм. сверло для смесителей
• Угловая шлифовальная машина
• Сверло с 7⁄8-дюйм. сверло

Как работает очистка сточных вод?

Парень, запустивший змею в нашу канализацию, выглядит как ни в чем не бывало. Наши сточные воды давили на задний план. Прямо рядом с трубой, соединяющей наш дом с канализационной линией, идущей по нашей улице, стоит 70-летний ивовый дуб, и я беспокоюсь, что корни этого дерева во время засухи прошлого года попали в нашу линию.Он пожимает плечами: может быть, это корни деревьев, может, это обрушившаяся труба, может быть, это йо-йо. Змея прошла всего на дюжину футов или около того и нашла сабо, и теперь маленький коготь на конце крутится. Как только он его вытащит, мы лучше поймем, что происходит. Я оставляю его наедине с его делами, хотя бросил раздраженный взгляд на дуб. Канализационные трубы просто соединяются вместе, с раструбом, и крошечные корневые волоски попадают в поток, богатый питательными веществами, затем вырастают больше и в конечном итоге становятся достаточно большими, чтобы разрушить стекловидную глиняную трубу, которая образует так много линий обслуживания, или сместить соединение, если трубы чугунные.Никто не знает, из чего сделаны наши 70-летние трубки, но, боюсь, мы скоро узнаем.

Пятнадцать минут спустя он снова заводит змею, пишет счет и освобождает дуб.

«У тебя есть ребенок?» он спрашивает. Мы делаем.

«Вы пользуетесь смываемыми салфетками?» Мы делаем.

«Не надо», — говорит он. Вся бумажная промышленность в последние годы работала над созданием все большего и большего количества смываемых предметов: детских салфеток, влажных салфеток для взрослых, антибактериальных скрубберов для ванной, прокладок для пеленок, подгузников.Он качает головой: если он не развалится в ваших руках, не смывайте его. Все, что ему нужно сделать, это удерживать форму в течение часа или около того, и он может найти место, чтобы зацепиться: стык, корень, прыщик на внутренней стороне трубы, один из небольших скоплений ржавчины, называемых бугорками. Затем, как коряга в реке, она начинает ловить другие предметы, и у вас возникает ситуация — либо для вас, либо для всего вашего района. Мы как нация годовалых детей, выбрасывающих все в унитаз. «Туалетная бумага и что из тебя выходит», — говорит он.«Вот что должно идти в туалет». Вынесите золотую рыбку на улицу и закопайте ее; в противном случае, в лучшем случае, он просто попадет в сетку на очистной установке. Он не разлагается по пути вниз и может вызвать проблемы. И давайте даже не будем упоминать об этих мусорных свалках — шесть месяцев назад у нас был еще один парень, и он выкопал достаточно аккуратно обработанной моркови, чтобы мы с достаточным терпением могли ее восстановить. Люди говорят мне, что канализация предназначена для сточных вод.

Ваше любимое упоминание канализации в поп-культуре может включать в себя Арта Карни в роли Эда Нортона, поющего: «Вместе мы стоим, с лопатой в руке, чтобы все двигалось вперед». Или, может быть, это одна из сцен из «Призрака оперы» или «Les Mis», где всевозможные французские высокие драмы происходят среди атмосферного потока. Я предпочитаю Карла Спаклера из Caddyshack, кудахтанья, создавая пластиковых взрывчатых животных на фоне мешков с обычным удобрением для гольфа Milorganite.Вы вряд ли замечаете это, но я расшифровываю это: милорганит — это сокращение от MILwaukee ORGAnic NITrogEn, средства для обработки почвы, производимого на очистных сооружениях города Милуоки с 1925 года и теперь используемого на лужайках по всей стране. Это конечный результат их очистки сточных вод, и они отправляют тысячи тонн их ежегодно.

Дело не столько в том, что то, что происходит с нашими сточными водами, проникает в каждую щель нашей культуры. Дело в том, что как только вы справляетесь с этим, а не желаете избавиться от него, канализация оказывается довольно хорошей вещью.

В Государственном архиве Северной Каролины в Роли, наверху некоторых шкафов, просто висит дополнительный комплект плановых карт площадью 4 фута, сделанных в 1922 году — первых плановых документов в истории Роли. Они делают отличные исследования в свободное время: «Места пожаров в зданиях: одно из серии предварительных исследований зонирования», — говорится в одном из них. На другом изображена система распределения воды, 16-дюймовая и 14-дюймовая линия, идущая от насосной станции вниз по Уолнат-Крик к городской водонапорной башне; на другом изображено мощение с твердым покрытием; четвертый демонстрирует «Барьеры на пути расширения улиц и роста жилых и коммерческих помещений».«

Безусловно, мне больше всего нравится« Канализационные магистрали и боковые стенки »с толстыми коричневыми, синими и желтыми полосами, нанесенными цветным карандашом, показывающими расположение подземных канализационных труб разного размера — начиная с диаметров 6 дюймов в таких районах, как шахты до самой большой водопроводной сети в то время, 24 дюйма. Что мне нравится в карте, так это водостоки — в Крэбтри-Крик к северу от города и Уолнат-Крик на юге (безопасно ниже по течению от насоса, доставляющего питьевую воду в город), полосы цветного карандаша просто прекращаются.Вот куда стоки уходят: в реку.

Те дни сейчас кажутся почти абсурдно причудливыми, но в конце концов они не так давно прошли. В 1940 году в некоторых из крупнейших городов США — Бостоне, Питтсбурге, Цинциннати, Сент-Луисе, Канзас-Сити — каждая капля того, что вы смывали в унитаз, без обработки сбрасывалась в ближайшую гавань, реку или озеро. . В 1940 году в Нью-Йорке была обработана примерно четверть сточных вод, а в 1986 году они достигли 100 процентов. До тех пор, если бы вы посетили свою тетю Луизу в Верхнем Вест-Сайде, все ваши дела перетекли бы прямо в Гудзон.

По оценкам историков, до того, как водопровод в помещениях стал широко распространенным, средний человек потреблял менее 5 галлонов воды в день; В настоящее время хорошая круглая (и низкая) оценка домашнего потребления воды в США составляет 100 галлонов в день на человека. Часть этой воды поливают на лужайках и немного моют машины и домашних животных, но в целом мы используем эту воду либо для мытья себя, а также для мытья посуды и одежды, и в этих случаях она уходит в канализацию, либо для питья, в этих случаях она заканчивается тем, что спускается в туалет.Каждый день каждый из нас превращает около 100 галлонов воды в сточные воды. Это много сточных вод, требующих большой обработки — и очень мало из них фекалий.

По крайней мере, сейчас лечим. Хотя люди прокладывают канализационные трубы на протяжении тысячелетий, фактической очистке сточных вод едва ли исполнилось столетие. Людям нужно было сначала выяснить, что человеческие отходы не только вредны, но и вредны для здоровья, а затем понять, что они вредны, прежде чем они смогут начать выяснять, что с ними делать. Как только они это сделали, они начали спешить; вы почти можете пить большую часть воды, которая поступает с западных очистных сооружений, а большая часть твердых биологических веществ, удаляемых в процессе, используется для удобрения сельскохозяйственных культур и обработки почвы.Система не безупречна — твердые биологические вещества иногда загрязняют воду; засорения смазки вызывают разлив сточных вод или отказы системы; тяжелые металлы, фармацевтические препараты и средства личной гигиены накапливаются в твердых биологических веществах, но в целом это работает отлично.

Возможно, первые письменные инструкции по санитарии взяты из Библии, которая, написанная кочевым народом и для кочевников, использует подход «маленькое — красиво»: Второзаконие призывает вас выкопать яму и «покрыть то, что исходит от тебя». Примерно к 3000 году до нашей эры жители Оркнейских островов изобрели туалеты: в существующих каменных стенах хижин того периода есть небольшие ниши с отверстиями, которые стекали в подземные каналы.Историк канализации Джон Шладвайлер говорит, что тысячу лет спустя цивилизации по всему древнему Средиземноморью и Ближнему Востоку использовали трубы для отвода ливневых и человеческих сточных вод от домов и городов и, как правило, в водные пути. Примерно к 1500 г. до н.э. в критском дворце в Кноссе был настоящий унитаз со смывом — сиденье, унитаз и раб, который наливал воду, чтобы слить то, что компании, производящие одноразовые подгузники, называют «оскорблением» канализации в полу. Критские методы отвода воды и сточных вод распространились по всей Греции, и к 5 веку до нашей эры афиняне отводили сточные и ливневые воды в водохранилище за пределами города и использовали его для орошения сельскохозяйственных культур.

Римляне улучшили даже это: рассмотрев многие достижения Рима, Плиний Старший назвал канализацию «величайшим достижением из всех». (Слово «канализация» происходит от латинского exaquare, «уносить воду».) Постоянный поток воды, поступающий в город из акведуков, питал общественные фонтаны и бани, и римляне пришли к выводу, что воду в общественных банях следует менять. пару раз в день. «Они построили общественные туалеты непосредственно рядом с банями», — говорит Шладвайлер, и промывали туалеты, направляя использованную воду из ванн под них.Однако большая часть человеческих отходов просто выбрасывалась на улицы; Вода из акведука использовалась для мытья улиц и вывоза мусора в канализацию. Поскольку в римских канализационных коллекторах не было вентиляции, единственным выходом для канализационного газа были те же канализации и туалеты. С другой стороны, римляне также изобрели переносные туалеты, установив урны на обочине дороги у въездов в город (продавцы сдавали вам в аренду то, что Шладвейлер называет «накидкой скромности»). Кроме того, император 1-го века Веспасиан приказал рабочим собирать содержимое писсуаров, которые он затем обложил налогом и продал торговцам, которые чистили и красили одежду римлян — они выяснили, что аммиак в моче обладает очищающими свойствами.

После падения империи римляне продолжали разбрасывать улицы грязью, но их никто не мыл. В Риме пришли в упадок многие канализационные трубы. Повсюду люди обходились без них, как и всегда: в лучшем случае использовали туалеты (ямы без покрытия) или выгребные ямы (ямы, выложенные перфорированной каменной кладкой, которые позволяют жидкости стекать в почву, а твердые частицы накапливаются для возможного удаления) и в худшем случае выбрасывают свои отходы на улицу и оставив его там. В 13 веке французский король Филипп II вымостил улицы Парижа, чтобы уменьшить зловоние, в результате чего отходы оседали на камнях, а не просачивались в почву.В XIV веке один из его преемников, Филипп VI, приказал парижанам подметать перед своими домами и вывозить мусор на свалку; Были организованы бригады санитарных рабочих, чтобы убрать все, что осталось. Вернувшись к технологиям Римской империи, в 1370 году Париж открыл серию дренажных каналов, которые также переносили отходы — самый большой из них был выложен каменной кладкой и назван Grand Egout, или Великий сток. К 16 веку один британский королевский замок должен был вывесить знаки, напоминающие людям, что нельзя «загрязнять лестницы, коридоры или туалеты мочой или другой грязью».»Когда Версальский дворец открылся в 17 веке, в нем были прекрасные брызги фонтанов, но не было ванных комнат и канализации.

Мир изменился в 1842 году, когда город Гамбург после ужасного пожара решил проложить канализационные трубы во время восстановления. Новые трубы выходили через канализацию дома и имели механизм смыва приливной водой. Система была эффективной, не воняла и стала всемирной моделью. (До введения этих коллекторов брюшной тиф, передаваемый через воду, загрязненную сточными водами, вызывал 48.5 из каждых 1000 смертей в Гамбурге; Сразу после этого парижане начали превращать свою канализационную систему 14-го века в чудо света, строя сотни миль огромных кирпичных туннелей, чтобы отводить ливневую воду и все остальное, о чем парижане заботились. шлюз внутри.

Когда ранние американские города, такие как Бостон и Филадельфия, начали вымощать свои улицы булыжником в 17 веке, в число улучшений были включены водостоки и даже некоторые подземные коллекторы.Частные лица построили первые системы Бостона, такие как Cloaca Maxima и Grand Egout, для осушения подвалов и болот. Бостонцы вскоре устали от постоянного ремонта тех деревянных канализационных линий, которые требовались, и вступили в своего рода государственно-частное партнерство, выдав разрешения на строительство канализационных сетей; Все, кто хотел подключить водосток, должны были участвовать в стоимости, а в договорах оговаривались требования по реконструкции дорожного покрытия. К 1750 году в Филадельфии была система водопропускных труб и несколько подземных коллекторов, а в Нью-Йорке позднее в этом столетии несколько коллекторов начали прокладывать под землю.Однако человеческие отходы оставались в основном личным делом выгребных ям и уборных.

Канализация действительно стала популярной в 1854 году, когда Джон Сноу обнаружил, что эпидемия холеры в Лондоне была вызвана загрязненной сточными водами питьевой водой. С развитием микробиологии люди начали понимать, что человеческие отходы переносят болезни в виде микробов, и они все больше и больше хотели защитить себя от сточных вод. Более того, введение надежной системы водоснабжения в 19 веке и распространение современных туалетов со смывом (Закон о здравоохранении Великобритании 1848 года, который требовал, чтобы в каждом доме было какое-то санитарное оборудование), туалет был указан как один из альтернативы зольнику или унитазу) значительно увеличили количество сточных вод, образующихся в домохозяйствах.Из выгребных ям и уборных, которые уже создавали неприятные вещи, теперь образовывались огромные, отвратительно пахнущие просачивания, захваченные новым объемом воды. И это были не только туалеты — соединения, выводящие воду из раковин и ванн, тоже стали перегружать канализационные трубы; В 1844 году Бостон буквально попытался замедлить прилив, приняв закон, требующий назначения врача для принятия каждой ванны.

По мере того как во время промышленной революции города росли в размерах и плотности, им всем приходилось строить больше канализационных сетей лучшего качества. Эпидемия холеры не была достаточной мотивацией для Лондона, но «Великая вонь» 1858 года, когда Темза пахла настолько плохо, что парламент рассмотрел вопрос о переезде, привлекла внимание городского правительства; в 1850-х и 60-х годах она построила новые канализационные трубы для вывоза отходов вниз по течению из центра Лондона.Бруклин представил канализацию в 1857 году, а вскоре после этого и Чикаго. Бостон, все еще в основном строивший канализацию в частном порядке, в 1869 году имел около 100 миль канализации; к 1885 году он увеличился до 226 миль, и ожидалось, что новые дома будут подключены к системе как для отходов насосов и умывальников, так и для отходов жизнедеятельности человека, которые теперь собираются в смывные туалеты, а не в унитазы.

У каждого города были свои проблемы и свои особенности. Некоторые из коллекторов Бостона перекрывали водостоки из-за прилива 12 часов каждые 24 часа; другие, построенные недобросовестными подрядчиками в проектах по рекультивации земель, таких как Бэк-Бэй, провисли и потеряли склон, вызывая оседание, засорение и резервное копирование.Сильван Сиэтл имел трубы, сделанные из деревянных посохов, и столкнулся с такой серьезной проблемой прилива, что в определенное время дня туалеты превращались в грязные гейзеры; в конце концов город просто перестроился выше канализационных труб. В Чикаго выпуски канализации сделали озеро Мичиган таким беспорядком, что во время сильных ливней шлейф испорченной воды стекал к водозабору системы водоснабжения. В ответ инженеры построили серию каналов и изменили направление течения реки Чикаго, превратив его из дренажа в озеро Мичиган в поток из озера Мичиган в сторону Миссисипи.Также они перенесли водозабор подальше в озеро.

Все эти «решения» просто сдвинули проблему. Как сказал один историк, описывая, как Бостон прикрывал ручей, наполненный сточными водами, и направлял его к реке Чарльз, а не непосредственно в бостонскую гавань, это «несколько уменьшило причиняемые им неудобства или, по крайней мере, перенесло их в другое место». Старые города на побережье построили комбинированные системы, отводящие как сточные, так и ливневые воды, тогда как новые и небольшие города строили отдельные системы — как ливневые стоки, так и системы гораздо меньших по размеру труб, которые обрабатывали только сточные воды, — таким образом предотвращая переполнение сточных вод во время штормов.Леннокс, штат Массачусетс, построил первую такую ​​систему в 1875 году, а Мемфис построил ее в 1880 году. С тех пор это то, что строили все.

Роли проложил первые канализационные трубы в 1890 году. Фейетвилл-стрит, главная дорога Роли, не была заасфальтирована до 1886 года, как раз в то же время, когда были проложены первые водопроводные трубы; там, где идут водопроводные трубы, вскоре следуют канализационные трубы. Уборные с населением Рэли, насчитывающим всего 10 000 человек, почти наверняка еще не загрязнили почву настолько, чтобы загрязнить колодцы, а новые канализационные трубы, идущие на север к Крэбтри-Крик и на юг к Уолнат-Крик, не должны были пропускать больше, чем ручьи могли бы поглотить.(Поток, движущийся со скоростью около 6 кубических футов в секунду, может поглотить отходы около 1000 человек, поэтому для поддержки 10 000 человек два ручья вместе должны были бы иметь поток около 60 кубических футов в секунду. В настоящее время в сухой день в засушливый месяц, их скорость составляет около 75 кубических футов в секунду.) Теперь, когда 2300 миль труб направляются примерно на юго-восток к водоочистной станции Роли, канализационная система оказывается единственным потоком инфраструктуры, который следует за тем естественным образцом деревьев, который я ожидал найти. везде.Листья — это дома, соединенные 4-дюймовыми коммуникационными линиями с 6- или 8-дюймовыми магистралями, которые проходят в основном под улицами, а затем с 18-, 24- или 30-дюймовыми коллекторами, которые начинаются вдоль улиц, но направляются вниз к ручью. бассейны, ведущие к все большим и большим трубам и, наконец, к заводу. Я сел с дружелюбным ГИС-экспертом, чтобы проверить это.

Карта ГИС легко показала мне путь моих собственных сточных вод: 4-дюймовая боковая часть моего двора — та самая труба, которую засорила «смываемая» салфетка — впадает в 8-дюймовую магистраль, которая спускается вниз по моей улице, пока он пересекает филиал Голубиного дома, у бассейна, у которого я люблю посидеть.Он проходит вдоль Голубиного дома, пока не соединяется с 24-дюймовым ПВХ к востоку от города (к тому времени тропа идет по рекам, а не по дорогам), а затем соединяет все большие и большие трубы — некоторые из ПВХ, некоторые из железобетона, некоторые ковкого чугуна. В конце концов этот поток попадает в двойные 72-дюймовые железобетонные трубы, которые направляются прямо в канализационную установку, хотя иногда они разделяются на три или четыре трубы для простоты обслуживания. Это просто и, особенно после спагетти-клубка водных линий, довольно удовлетворительно.Это очень похоже на систему ливневой канализации, если бы все овраги в каждом водосборном бассейне оставались трубопроводами, и все они собирались в одном месте перед входом в Нойз.

Чтобы узнать, что происходит в этих трубах, я поговорил с начальником отдела канализации Рэли Хантером «Джином» Стэнли. «Мы не такие, как Нью-Йорк», — сразу же говорит Стэнли. «Через некоторые из них можно проехать на грузовике». В Нью-Йорке есть комбинированная канализационная система, которая должна быть готова к перекачке миллиардов галлонов воды, которые может обрушить на город сильный шторм, а не только сравнительные ручейки сточных вод, которые город производит ежедневно.Комбинированные системы управляют переливом с помощью относительно простых механических узлов, называемых регуляторами: в основном плотины в трубах или распределительных коробках. Водослив — не что иное, как низкий барьер для рулевой воды. Когда поток является обычным, плотина направляет его по трубам на очистные сооружения; во время сильных дождей поток смешанных ливневых и сточных вод поднимается высоко, перекрывает плотины и течет прямо через устья к рекам или озерам. Такое событие называется КСО, или комбинированным переливом сточных вод.Нью-Йорк сбрасывает около 40 миллиардов галлонов ОГО в свои реки и гавани каждый год.

Но прежде чем вы почувствуете себя слишком комфортно из-за того, что система Рэли должна отводить только сточные воды (установка обрабатывает около 45 миллионов галлонов в день, которые вырабатываются примерно 400000 клиентов, подключенных к системе; она рассчитана на 60 миллионов галлонов, и расширен до 75), учтите следующее: увеличение потока, вызванное не чем иным, как дождем и уличным потоком, проникающим через люки в низколежащих районах, может почти удвоить поток на очистные сооружения.Действительно? «О да, да, — говорит Стэнли. «Тысяча галлонов в день [на люк], если весь день идет дождь». Добавьте негерметичные стыки, трещины и дыры, оставленные измученными жаждой корнями деревьев, и вы можете получить значительную инфильтрацию воды во время ливня. Хотя обнаружение и устранение перерывов и переполнений — неизбежная часть его работы, Стэнли по-прежнему сосредоточен на профилактическом обслуживании.

Стэнли вырос в сельской местности Северной Каролины и назвал свое управление профилактическим обслуживанием «старой системой работы деревенских мальчишек» — он копирует страницы из картографической книги своей системы и раздает их своим командам.Когда команда промыла и проверила каждую линию на карте, она возвращается. Отдел регистрирует свое техническое обслуживание в футах в день, и ему нравится достигать 300 000 футов в месяц, если это возможно, а это означает, что каждую трубу в системе осматривают раз в несколько лет. ГИС, конечно, обновляет карты, но система Стэнли работает, так как они не использовали ничего, кроме чертежей и построенных съемок; Обнаружение того, что 8-дюймовая труба на карте на самом деле 6-дюймовая, — это всего лишь часть того, что нужно знать.Вот почему вы перевозите в грузовике пильные полотна разного размера.

Стэнли говорит, что канализация — это простая вещь: труба должна опускаться примерно на полфута на 100 футов длины, наклон 0,5 процента, что достаточно быстро, чтобы все двигалось, но не так быстро, чтобы жидкость устремилась прочь от нее. твердые тела. Более крупные трубы — 30 дюймов или больше — могут иметь еще меньший уклон. Но все они должны течь под гору под действием силы тяжести, поэтому канализационные трубы так часто пересекают ливневые стоки: директор Департамента коммунальных услуг Роли Дейл Крисп называет все сточные трубы, которые идут в конкретный дренаж, «канализацией», которая на какое-то время стала мое любимое новое слово.

Конечно, если бы канализационные трубы проходили только по естественным оврагам, магистраль в конечном итоге должна была бы идти параллельно реке, и по многим причинам, от эстетики до катастрофических последствий разлива, это никому не нужно. Система обычно движется под гору, но иногда трубы должны пересекать подъемы. Таким образом, в городе имеется более 100 подъемников, где содержимое труб перекачивается, чтобы присоединиться к другим потокам, или где сточные воды из низменностей собираются в отстойники. Когда уровень воды становится достаточно высоким, он включает поплавковый клапан, и насос щелкает и поднимает его на холм — что-то вроде вашего унитаза, только этот поплавковый клапан запускает смыв, а не останавливает его.Я посетил одну станцию ​​подъемника, прямоугольник с электрическими коробками размером 10 на 20 футов, которые выглядят как центральная система кондиционирования воздуха за сетчатыми заборами между двумя домами, контролирующая подземный отстойник; даже когда он качает, если вы будете на расстоянии более 10 футов, вы не услышите его. Станция имеет резервный насос и генератор для ее питания, а также небольшую антенну для передачи информации туда и обратно в систему диспетчерского управления и сбора данных (SCADA) на очистной установке; это много оборудования, но все равно, если бы вы его не искали, вы бы не узнали, что оно там есть.На магистрали расположена гораздо более крупная станция, которая поднимает практически все отходы Роли на пути к заводу. Он находится под съездом на шоссе, и хотя некоторые люди предполагали, что я могу найти его, проследив за своим носом, он не пахнет, когда я выходил его навестить.

Стэнли передает хвалебный профиль отдела обслуживания канализации Рэли в недавнем выпуске журнала «Муниципальная канализация и водоснабжение», затем передает меня Роберту Смиту, начальнику отдела наблюдения за канализацией, и просит его показать мне окрестности.

Обо всем по порядку: гуляем по двору, проверяем грузовики. Специалисты по канализации в основном делают три вещи: они выполняют техническое обслуживание, они реагируют на кризисы, и они «телепортируют» трубы, отправляя крошечные машинки с камерами на них вверх по трубам, чтобы проверить как их состояние в рамках общего технического обслуживания, так и то, будут ли бригады, заявившие, чтобы поддерживать их недавно, действительно сделали это.

Смит демонстрирует различные грузовики отдела. У грузовиков Rodder есть катушка со связанными штангами, своего рода длинная цепь, которую рабочие протягивают в люк, а затем вращают, как если бы кто-то чистил корни или засор из водостока дома.У некоторых удилищ есть режущие лезвия или спиральные захватные приспособления для очистки от корней или мусора. Машины для промывки несут огромные резервуары для воды для подачи воды в шланги высокого давления с вращающейся головкой на конце: рабочие заправляют шланг в систему, обычно мимо следующего люка, а затем включают насос. Под давлением воды голова начинает вращаться, разбрызгивая воду под давлением в тысячи фунтов на квадратный дюйм обратно в сторону грузовика, когда грузовик тянет назад шланг, чистя трубы по пути. Стандартным теперь является комбинированный грузовик, который несет баки с водой для промывки и бак размером с мусоровоз для воды после промывки, которую грузовик пылесосит с помощью огромной трубы, которая свисает с вышки над кабиной, как хобот слона.Смит объясняет, что в конце концов водитель выливает бак на площадку на стоянке; вода стекает в канализацию, а очищенный мусор — тампоны, кирпичи, гравий, корни, предположительно пригодные для смывания материалы — раз в неделю загружают в самосвал и отправляют на свалку. Смит направляет эти вакуумные грузовики, когда в Роли тоже происходит переполнение сточных вод. У другого грузовика, который он называет блокбастером, есть гидравлический удар — труба, в которой вода ритмично стучит и разбивает большие засоры. Наконец, он показывает мне своего рода усиленную тележку для гольфа, которая обеспечивает доступ ко многим частям системы, до которых нелегко добраться на обычных грузовиках, поскольку они движутся по оврагам, а не по дорогам.

Но мы стоим на стоянке, а люди в поле роют канализацию. «Эй, — говорит он. «Хочешь выстрелить в линию?» Вы делаете ставку.

Наша первая остановка — выезд на шоссе, где за оранжевыми конусами припаркованы два грузовика для смыва и пикап. Несколько мужчин в касках, зеленых сетчатых жилетах и ​​перчатках с резиновыми ладонями управляют шлангом, который соскальзывает с катушки на задней части одного из грузовиков и бежит к люку на 20 футов вниз по крутому ущелью. В сотне ярдов от нас двое парней стоят у другого люка, глядя на вращающуюся головку водяной струи, которую, по словам Смита, называют бородавочником.Как только он миновал, ребята, все еще стоявшие у грузовика, включают водомет и катушку, чтобы начать наматывать его обратно. Пересекая рев двигателя грузовика, Смит объясняет, что по пути оттуда на голову распыляется своего рода предварительное замачивание; «на обратном пути это как метла». Подобная водоструйная очистка является стандартной для удаления корней, песка и, особенно, жира: «Мы сталкиваемся с некоторыми линиями, [где] вы думаете, откуда в мире взялась вся эта смазка? Похоже, вы распыляли пену на эта труба «. Поскольку раструбные соединения в канализационных трубах предоставляют места для проникновения крошечных корней деревьев, и поскольку деревья сильно страдали от жажды во время засухи, бригады обычно пропускают пилу через трубопровод после очистки, чтобы убедиться, что у них есть все.Там, где вакуумные грузовики не могут добраться до люка, бригада смывает мусор вниз по потоку в тот, до которого грузовик может добраться.

Это промывка канализации, и санитарный отдел занимается этим весь день. С тех пор, как гамбургские коллекторы сначала улавливали приливную воду, а затем сразу выпускали ее, чтобы вымыть мусор, основная идея не сильно изменилась: вы используете воду для промывки, вы используете стержни или крючки для борьбы с засорами и, как сказал Эд Нортон пел, ты продолжаешь дела.

Смит упаковывает нас обратно в свой пикап, и мы едем на стоянку и к фургону с изображением рыбы.Трое парней в грузовике собираются смотреть трубку: Майк готовит камеру и экраны в кузове грузовика, в то время как Уэйн и кто-то, представившийся только как «Преподобный», открывают люк, легко открывая крышку. металлический крючок. Затем Уэйн и Преподобный забирают камеру из грузовика. С шестью крошечными резиновыми колесами и любопытным единственным глазом он немного похож на марсоход, только крошечный и болтающийся на конце провода. Когда они возвращаются к люку, Уэйн и преподобный в шоке обнаруживают, что он внезапно заполнен сточными водами.Такой вид резервирования указывает на наличие блока в 6-дюймовой трубе на дне люка, хотя он стекает так же быстро, как и резервное копирование.

Несколько моментов наблюдения показывают две вещи: резервная копия приходит и уходит ритмично, что означает, что вверх по течению находится насосная станция, которая посылает импульс сточной воды каждые пару минут, а засорение представляет собой кучу кусков какого-то твердого вещества, которое никто не может идентифицировать. . Выходят ложки — крючковатые перфорированные лопаты на концах 12-футовых ручек. Уэйн, Роберт Смит и Эдди, еще один прибывший начальник, по очереди черпают, толкают вещи взад и вперед между порывами из насоса и вытаскивают их неловким движением руки за руку, при котором мусор едва уравновешивается на краю. ложки, если вы не ударите ручкой о нависающую ветку дерева.Это все равно, что выловить оливковые косточки ложкой для чая со льдом из кувшина с отбеливателем в задней части шкафа. «И люди думают, что это Тай-Ди-Бол поддерживает чистоту в ванных комнатах», — говорит Уэйн.

Оказывается, что это застывшая смазка, и ее кусочки достаточно твердые — и достаточно далеко вверх по 6-дюймовой трубе, — что они блокируют продвижение камеры каждый раз, когда Rev болтает ее туда и пытается достать он работает. Вакуумная форсунка может прочистить люк, но не может вытягивать смазку из трубы, и она сопротивляется всему остальному, что у них есть, поэтому экипаж, наконец, отказывается от просмотра этой трубы в течение дня, пока они не смогут очистить трубу … — возможно, с помощью ковшовой тележки (которая протягивает кабель мимо обломков и перетаскивает ведро из одного люка в другой, вытягивая перед ним песок и крупный мусор, которого просто не смыть) или, возможно, отправив кого-нибудь туда в надежде, что простой совок в трубу уберет мусор.(Чтобы отправить кого-нибудь в люк, хотя его глубина составляет всего около 8 футов, требуется подготовка в замкнутом пространстве, дополнительный надзор и вентиляционное оборудование — канализационный газ содержит метан и сероводород, и это привело к гибели рабочих совсем недавно, в 2008 году.)

Смит показывает мне видеозапись другой телеэкспедиции, в которой показаны длинные переходы по блестящим трубам, наполовину заполненные тусклой серой водой. Цвет имеет смысл — его гораздо больше исходит от стиральной машины и душа, чем от туалета. «Первое, что люди говорят, — это« Ю », — говорит Смит; «они думают, что я хожу в фекалиях.»Но даже сточные воды, заполнившие люк в тот день, пахли скорее стоками, чем фекалиями.

Хотя большинство засоров вызвано жиром или корнями, разговор, естественно, превращается в незабываемые засоры, и я слышал о швабрах, клюшках для гольфа, дровах, каменной наброске и даже о холодильнике, который приходилось вытаскивать из люков. Однажды остатки ковра образовали настолько неприятный блок, что на его расчистку ушла большая часть дня. Если вы по вызову, и кто-то вызывает разлив, особенно тот, где перелив пробивается к водному пути, то пришло время шоу.«Вы бежите за ним, как будто это русский шпион», — говорит Уэйн. «Вы преследуете разлив, протягивая шланг, четыре, пять, шесть миль». Сначала бригада находит конец разлива в водном пути — там, где вода еще чистая — и устанавливает блок, используя тюки сена, которые перекрывают поток и фильтруют любую воду, которая может просочиться через него. Насос немедленно начинает подавать загрязненную воду в ближайший люк ниже по потоку. И пока бригада работает над очисткой самого засора, другие бригады преследуют разлив, поливая из шланга стенки и дно ручья.Смит говорит, что вы можете определить, когда неочищенные сточные воды попали в поток, по порошкообразным налетам, которые они оставляют: «Это похоже на серую пыль в воде», покрывающую камни и палки. Шланги очищают дно от накипи и размешивают грязь. «Эта мутная вода действует как клей для всего этого — она ​​скользит по грязи». Затем выкачиваете его по окончании разлива. «После того, как мы проходим через этот ручей, кажется, что в него никто никогда не попадал. Он довольно аккуратный».

Однажды я остановился на главной автомагистрали, чтобы посмотреть, как канализационная бригада ремонтирует протекающую трубу, используя так называемую трубу отверждения на месте: длинный лайнер, пропитанный смолой, проталкивается в трубу водой, а затем они прокачивают пар через труба для застывания смолы, и престо — труба хоть и чуть уже, но почти новая.Бригада прокладывает вспомогательную трубу, пока ремонтирует негерметичную. Рабочие могут найти утечки, закупорив трубы мешками с песком, закачав дым в люк, а затем увидев, где дым начинает выходить из земли. Ясно, что люди много думали об этом.

«Это попадает в твою кровь», — сказал старший инженер и инспектор по имени Дэйв, который руководил строительной площадкой рядом с моим домом. Я остановился у канализационного грузовика, чтобы посмотреть, как пара парней вылизывает воду из трубы, по которой они проследовали к люку на заднем дворе нескольких домов.«Мне это не нравится», — сказал один из них, когда, вычерпывая песок из ямы, раскапывал куски глиняной трубки. Вместо того, чтобы раскапывать частную собственность нескольких людей, город решил отказаться от линии, проходящей между домами, и перенаправить поток к концу улицы, где он мог бы присоединиться к большей магистрали и спуститься вниз. Но поскольку поток должен был идти вниз, инженеры должны были заставить сточные воды уходить из люка в другом направлении. Это означало, что просто нужно выкопать более глубокую траншею в том направлении, в котором они хотели, чтобы она шла.Им пришлось проделать то же самое на линии, которая получила новый поток, поэтому они копали на двух улицах в течение нескольких недель, и я иногда заглядывал туда.

Я наблюдал, как они осторожно спускают новые зеленые трубы из ПВХ и проверяют уклон. Они используют лазер для измерения, а на конце — что-то вроде мишени-мишени. Красная точка в центре означает, что труба имеет правильный уклон. «Мы использовали строковые строки, длина за длиной», — сказал мне Дэйв. «Это облегчает задачу. Намного проще». Они укладывают трубу на подушку из гравия, поддерживая ее камнями и кусками кирпича для поддержания уклона, в отличие от водопроводной трубы, которую под давлением можно просто проложить в траншее и закопать.Любая труба ниже 12 футов должна быть из высокопрочного чугуна, чтобы выдерживать вес земли сверху; то же самое с любой трубой, которая пересекает русло ручья, свисает под мостом или делает что-либо, кроме как лежать прямо на земле. Несмотря на то, что канализационные трубы начинаются с низкого уровня и должны опускаться ниже, в городе без системы метро не так много другой инфраструктуры; 12 футов — это довольно большая глубина для Роли.

Станция очистки сточных вод реки Нойз, к юго-востоку от Роли, сбрасывает большую часть из 40 с лишним миллионов галлонов воды, которую она обрабатывает каждый день в штате, граничащем с питьевой.Растение, раскинувшееся на площади более 300 акров (и окруженное 1200 акрами сельскохозяйственных полей для внесения твердых биологических веществ), достаточно велико, чтобы его увидеть, вам придется возиться в фургоне; Вы не можете пройти его, как водоочистную станцию ​​за много миль вверх по течению. Суперинтендант Т. Дж. Линч начал мой тур с поездки к головному сооружению, где сита и вихревые фильтры удаляют плавающий мусор и песок из двух 72-дюймовых стволов, текущих из канализационной системы. Плавающий материал более очевиден, но Линч подчеркивает бассейны, которые осаждают песок: в процессе, тяжелом для насосов и труб, песок является проклятием.«Подумайте о песке», — говорит он. «Это абразивный материал. Он буквально изнашивает ваше оборудование». Они заполняют по три мусорных контейнера в день песком и мусором, пойманным при сортировке, и все это отправляется на свалку.

Примечательно, что воздух хоть и имеет некоторый привкус, но не воняет. «Девяносто девять и девять десятых процента этого объема — просто вода», — говорит Линч. «Нам просто нужно получить эти 0,1 процента».

Снаружи здания Линч указывает на бетонный бассейн, почти точный по размеру и форме с бейсбольным полем, спускающийся вниз от дальнего поля к нижней точке дома: уравнительный резервуар на 32 миллиона галлонов.В канализационной системе нет водонапорных башен или резервуаров для хранения воды, которые могли бы выдерживать регулярные колебания объема сточных вод (пики потока во время завтрака и снова сразу после полуночи), поэтому она сохраняет воду в уравнительном резервуаре в периоды высокого потока и, особенно, во время штормов: Линч говорит: «Для нас не редкость во время сильного дождя видеть, как наш поток удваивается». Уравнительный бак дает Lynch место для отвода этого избыточного потока. Когда поток снова замедляется, он использует четыре огромных винтовых насоса, чтобы подтолкнуть воду к вершине склона, на котором построена установка — остальную часть пути через установку гравитация выполняет всю работу.Он гордо демонстрирует насосы. Их называют «вертикальными турбинными насосами для перекачки твердых частиц», но он отмечает, что в них используется технология, практически не изменившаяся со времен Архимеда: вращение винтов для подъема воды.

От головных уборов вода течет в первичные отстойники — резервуары, через которые сточные воды проходят очень медленно, как в отстойных бассейнах на водозаборе, и с той же целью: позволить твердым частицам осесть на дно, создавая «первичный» слой грязи «, хотя здесь жир и масло тоже всплывают наверх.Скребки делают круговой цикл по поверхности, зачерпывая смазку в небольшой желоб, а затем перемещаясь на дно, где они направляют отстой к собственным насосам. Чистота воды измеряется биохимической потребностью в кислороде (БПК) — количеством кислорода, которое бактерии в воде используют для удаления органических примесей. Чем ниже BOD, тем меньше могут быть следующие бассейны и тем ниже эксплуатационные расходы завода. Это очень важный момент, учитывая, сколько энергии уходит на следующий шаг. Этот шаг — то, что Линч называет «абсолютным сердцем и душой» своего завода: процесс активированного ила.

Итак, через несколько часов в резервуаре для осветления вода поступает в аэротенки, шесть бетонных бассейнов по несколько миллионов галлонов каждый, дно которых пересекаются воздушными форсунками. Эти огромные резервуары с чем-то похожим на бурые бурые сточные воды — это именно то, что вы представляете, когда думаете о «очистке сточных вод». Но это не кипение: происходит аэрация, обеспечивающая кислород, в присутствии которого бактерии любят есть фекалии. «Мы занимаемся разведением насекомых», — говорит Линч. Бактерии в тазах быстро размножаются, как закваска для хлеба на закваске.Сточные воды обеспечивают пищу, насадки — кислород, и бактерии чувствуют себя так, как будто они в круизе: ничего, кроме дыхания, еды и размножения, с бесплатной едой в течение всего дня.

Этот процесс удаляет из воды все вредные химические вещества, кроме нитратов, которыми питаются водоросли в реках. Эти водоросли быстро размножаются и затем погибают. «И разложение поглощает весь кислород в реке, убивая рыбу. Итак, теперь мы идем в одни и те же резервуары, устанавливаем там стены, и у нас есть разные зоны, где мы стимулируем бактерии делать разные вещи», которые удаляют азот.Примерно через день вода в течение двух дней очень медленно течет через бассейны вторичного осветления: дюжину больших круглых резервуаров, каждый размером с надземный бассейн. «Здесь очень тихо, — говорит Линч. «Бактерии оседают и создают то, что мы называем слоем ила», который опускается на дно и выкачивается. Вода просачивается через водосливы с V-образным вырезом в верхней части резервуара, благодаря чему она приобретает едва желтоватый оттенок и не имеет никакого запаха.

Мы перейдем к следующему этапу фильтрации воды, но на этом этапе более интересным является то, что происходит с илом.Большая его часть превращается в RAS (возвратный активный ил) и присоединяется к новым сточным водам в бассейнах аэрации, обеспечивая стартер для совершенно новой реакции очистки. По словам Линча, бактерии могут совершать цикл полдюжины раз, но в конечном итоге они превращаются в WAS — активный ил отходов. В потоке WAS бактерии попадают в четыре больших закрытых резервуара, называемых аэробными варочными котлами, в которых вместо питательных веществ сточных вод они поедают друг друга. Мы забрались на вершину одной из бассейнов и заглянули внутрь через иллюминатор: почти слышен был крик.Ладно, не совсем; это просто резервуар для ила. «Если это хороший осадок, он имеет приятный коричневый цвет — он насыщен кислородом, и здесь не возникает неприятного запаха», — говорит Линч. Если он черный, что-то вышло из строя — вероятно, ему нужно больше кислорода.

Аэробное сбраживание, говорит Линч, на самом деле неэффективно — оно стоит денег, поскольку растение должно перекачивать кислород; анаэробное сбраживание, на которое завод надеется перейти, является противоположным: он производит метан, который завод может использовать для выработки электроэнергии для работы своих насосов и нагнетателей; Отработанное тепло от генераторов может даже помочь обеспечить тепло, которое необходимо анаэробным метантенкам для поддержания оптимальной температуры поедания насекомых.«Сейчас есть заводы, которые полностью вырабатывают энергию из этого метана», — говорит он. «Они не берут энергию из сети».

Из варочных котлов мы едем в здание обезвоживания — так же, как и на водоочистных сооружениях, на очистных сооружениях используются ленточные прессы для отжима воды из последней стадии осадка, которая называется «жучки-насекомые». Гигантские винтовые конвейеры измельчают большие куски обезвоженного материала, как миксеры в промышленной пекарне. Линч протягивает мне кусок того, что они называют пирогом.Он совсем не имеет запаха и на ощупь очень похож на резину толщиной в дюйм, из тех, что используются для детских игровых площадок. Вводятся полимеры, которые способствуют коагуляции и добавляют эластичности. «Не забывайте мыть руки», — говорит Линч.

Выходим из ила и возвращаемся в воду. Первичная обработка механическая — отстаивающая; вторичная очистка биохимическая — сбраживание активного ила. Третичная очистка сочетает в себе механическую и фотохимическую очистку: вода поступает к дюжине глубоких песочных фильтров, которые удаляют оставшиеся мелкие частицы.Последнее препятствие, которое очищает вода, — это обработка ультрафиолетом. Мы подходим к небольшому невысокому бетонному зданию, перед которым Линч поднимает плоский кусок алюминия, чтобы открыть канал шириной 4 или 5 футов для воды, плавно протекающей мимо рядов зеленых УФ-ламп. Они очень похожи на люминесцентные лампы, хотя имеют механизм самоочистки, чтобы поддерживать их в чистоте. «Он не убивает [патогены]», — говорит он о свете. «Он просто шифрует их РНК. Стерилизует их». Он упоминает прохождение открытого бетонного канала между фильтрами и УФ-обработкой, в котором плавает тилапия.«Это подавляет ряску», — говорит он. Как только рыба поплывет в очищенных сточных водах, вы должны почувствовать, что делаете свою работу.

За зданием УФ мы наконец достигаем готового продукта: сточные воды, вытекающие сильными широкими дугами в канал из дюжины каналов УФ. Кажется, что вода имеет зеленоватый оттенок, но когда Линч наполняет маленькую бутылку с водой и поднимает ее, она выглядит совершенно прозрачной. Затем мы едем к концу линии, где сточные воды впадают в реку Нойсе.Там, на крохотной зеленой поляне у подножия холма, река переходит в бухту, у берега которой несколько пузырей на поверхности выдают наличие подземной трубы. Линч говорит, что если вы не знаете, где находится трубка, вы можете последовать за Шедом вверх по течению, чтобы найти ее: «Вода теплая и насыщенная кислородом», поэтому рыбам она нравится.

Линч говорит, что река в любом случае является естественным местом для воды. Каждая капля воды Роли поступает из водораздела Нойза и должна вернуться туда. «Все, что мы делаем, — говорит он, — это то, что делает река.«То есть реки естественным образом самоочищаются, и Нойс будет поглощать отходы, учитывая время и расстояние. Отходы на земле будут рассеиваться дождем, а вода будет фильтроваться через землю, попадая в систему грунтовых вод чистой; Попадая в ручей, он заболачивается и тонет. «На каменистом дне живут бактерии, — говорит он, — питаясь питательными веществами из отходов.« То, что происходит на нашем заводе, точно то же самое, что происходит в ручье. Именно отсюда и появился процесс.Мы только что сконцентрировали его, — говорит Линч. — Реке может потребоваться пара сотен миль, чтобы выполнить то, что мы делаем за пару дней. Мы говорили об очистке сточных вод в течение 2 часов — об обезвоженном кеке и песке. экраны, активный ил и УФ-фильтры — и вдруг я понял.

Река делает то же самое, что и очистные сооружения, и до начала Первой мировой войны большинство людей действительно не думали, что растения вообще нужны. Было понятно, что водотоки в какой-то степени самоочищаются, что «решение проблемы загрязнения — это разбавление».«Но по мере увеличения численности населения, особенно ниже по течению, разбавление перестало предлагать большую часть решения. Чикагцы были довольны своим знаменитым изменением направления течения реки Чикаго, отправив свои сточные воды в Миссисипи, а не в свой собственный водопровод озера Мичиган. Как и ожидалось, жители Сент-Луиса были не в таком восторге. Их недовольство в конечном итоге привело их к Верховному суду. В конце 1940-х годов сосед Смитфилд подал в суд на самого Роли.Смитфилд победил, и в 1956 году открылась первая станция очистки сточных вод в Роли, обрабатывающая 12 миллионов галлонов в день. Нынешний завод заменил его в 1977 году; с тех пор он расширился, а теперь снова расширяется.

Очистка сточных вод Роли будет ограничена не пространством, а азотом. В 1995 году штат Северная Каролина установил ограничения на азот на основе общего количества азота за этот год. Завод Роли выпустил 1,3 миллиона фунтов азота в Нойз в 1995 году, и его текущий предел составляет 49 процентов от этого общего количества, или 676 496 фунтов.В 2007 году он выпустил 233 061 фунт, это самый низкий показатель за всю историю. Тем не менее, установленный государством лимит будет продолжать снижаться, и способность Роли очищать сточные воды, вероятно, наконец достигнет своего предела в фунтах азота, а не в миллионах галлонов в день.

Современная очистка сточных вод, конечно, благо, но создает новую проблему. Если вы очищаете сточные воды настолько эффективно, что к тому времени, когда вода покидает растение, они становятся почти пригодными для питья, тогда что вы будете делать со всем очищенным от них илом? Люди удобряли сточными водами еще со времен древних афинян, но современные американцы, похоже, не доверяют этому процессу.Совсем недавно, в 2006 году, когда Сан-Диего, страдающий от нехватки воды, рассматривал меры по экономии воды, чтобы повторно вводить сточные воды из канализационных заводов в свой резервуар, из которого, конечно, городская вода все равно будет очищаться перед использованием — Union-Tribune По мнению авторов, «ваш золотистый ретривер может пить воду из туалета без каких-либо побочных эффектов. Но это не значит, что люди должны делать то же самое». Практика сделала бы водохранилище ничем не отличающимся от Миссисипи или Нойза или любого другого источника воды, в который были слиты сточные воды из городов, расположенных выше по течению (менеджеры по водным ресурсам любят извергать достаточно правдивую для обсуждения статистику, что к тому времени Лондонцы пьют воду из Темзы, она прошла через семь наборов почек выше по течению; другие повторяют тот же каштан о Новом Орлеане и Миссисипи).Два года спустя мэр Сан-Диего заявил, что эта мера по повторному использованию является пустой тратой денег, и наложил на нее вето. Городской совет отменил его вето, но ясно: даже на выжженном юго-западе люди боятся повторного использования сточных вод.

(В 2008 году, когда Роли представил план по экономии воды за счет повторного использования сточных вод с завода в Нойзе — путем подачи их по трубам только для крупных пользователей, таких как университеты, бизнес-городки и загородные клубы, и только для орошения — Некоторые политики сопротивлялись и заявляли, что возражают против «субсидирования» крупных пользователей за счет снижения тарифов на повторное использование воды.К счастью, достаточно много людей помнили о засухе; система была построена с использованием труб, предусмотрительно проложенных почти десятью годами ранее.)

Учитывая, что люди чувствуют себя устойчивыми к сильно очищенной воде, что, черт возьми, делать со всем этим илом? Нью-Йорк сбрасывал ил далеко в океан — практика, которая не представляла собой значительного улучшения по сравнению со сбросом неочищенных сточных вод, пока это не было объявлено вне закона в 1992 году, после чего город начал отправлять ил поездом на полигон в Техасе. Многие города до сих пор вывозят свой осадок на свалки.Роли предпочитает следовать примеру Милуоки: более 90 процентов его ила повторно используется в качестве твердых биологических веществ (по всей стране повторно используется около 50 процентов ила). Некоторая часть навоза Роли сгущается на ленточных гравитационных прессах и наносится непосредственно на поля в виде твердых биологических веществ класса B (согласно EPA, для этого использования требуется буфер между полями и населением, и они не могут использоваться на сельскохозяйственных культурах для потребления человеком). Часть этого в последние годы была переброшена на сельхозугодья в Роли, окружающие завод; ряд некачественных методов привел к загрязнению грунтовых вод вблизи завода, поэтому эта практика была прекращена, хотя завод в настоящее время имеет самый высокий уровень сертификации Национального партнерства по твердым биотопам (NBP — это некоммерческая организация, состоящая из трех национальных групп: две представляют промышленность по очистке сточных вод , который может быть не самым объективным источником для оценки практики твердых биологических веществ, и третьим является Агентство по охране окружающей среды, что, вероятно, так и есть).

Часть первичного ила обезвоживается и продается компании, занимающейся компостированием, которая обрабатывает его и продает компаниям, производящим сельскохозяйственную продукцию, как более безопасные твердые биологические твердые вещества класса A с более высокой степенью обработки. Остальное смешивают с известью, которая поднимает температуру достаточно высоко, чтобы пастеризовать его, и продают фермам, учреждениям и общественности как Raleigh Plus, собственную версию Milorganite, разработанную Роли. Может, я использую немного на лужайке. Ни у кого нет статистических данных о том, как это влияет на сусликов.

Перепечатано из На сетке: участок земли, средний район и системы, которые заставляют наш мир работать Скотт Хулер.© 2010 Скотт Хулер. С разрешения Rodale, Inc., Emmaus, PA 18098

Как построить башню червя

Построить башню для червяков — это простой, приятный и экологически безопасный способ ухаживать за своим садом, чтобы он продолжал заботиться о вас.

Земля — ​​вещество на земле, а не планета — необходима для жизни. Каждый, у кого есть сад (или даже комнатное растение!), Видел микромир этого в действии. Почва — это не просто то, по чему мы ходим или на чем закрепляются растения. Это то, что в некотором смысле питает нас и все другие формы жизни на планете.Растениям нужна богатая, плодородная и живая почва, чтобы по-настоящему процветать.

Связаться с Джеффом Лоутоном на Facebook

Люди давно узнали, что постоянное выращивание сельскохозяйственных культур (особенно одной и той же культуры) на одном и том же участке земли снижает способность почвы выращивать растения. Севооборот может помочь, но это не всегда практичный или возможный метод. Химические удобрения тоже могут помочь, но зачем тратить деньги на химические продукты, если есть устойчивый и эффективный способ подкормить сад? Особенно, если это еще и отличный способ создавать и использовать компост, при этом с вашей стороны очень мало усилий? Вот тут-то и пригодится создание червячной башни.

Башня червяков — это, по сути, мини-ферма червей, которую вы выращиваете в своем саду, которая постоянно питает ваш сад и обеспечивает вас постоянным богатым источником удобрений. Они чрезвычайно дешевы для начала работы, исключительно просты в изготовлении и почти не требуют усилий в обслуживании. Единственный реальный вопрос, который стоит задать себе: Почему у меня его еще нет?

Что ж, вот как это исправить:

• Труба из ПВХ (только для пищевых продуктов) или бетонная труба от двух до четырех футов диаметром пять или более дюймов
• Лопата
• Бур (опция)
• Черви компоста ( не менее пятидесяти)
• Мешок с навозом (любого типа)
• Органический материал для компоста — фруктовые и овощные обрезки, обрезки с двора и т. д.
• Что-нибудь, чтобы закрыть верх башни — цветочный горшок отлично подходит для этого

Ваш конечный результат будет выглядеть примерно так:

1. Если вы выбрали трубу из пищевого ПВХ и у вас есть дрель, просверлите несколько отверстий в нижней половине червячной башни. Хотя в этом нет строгой необходимости, это может помочь убедиться, что ваша почва получает большую дозу всего компоста, червивого добра из вашей башни.

2.Вам нужно будет закопать трубу в вертикальном положении и достаточно глубоко, чтобы она была полностью устойчивой (утрамбовывайте почву вокруг трубы, а не в ней на данном этапе). Выберите место, к которому вам будет удобно получить доступ, так как вы захотите часто заглядывать и добавлять органические вкусности.

3. Добавляйте навоз до тех пор, пока ваша труба не заполнится наполовину — количество, конечно, будет варьироваться в зависимости от размера трубы.

4. Добавьте своих червей. Это должны быть компостные черви, маленькие рыжие супер-извивающиеся парни.

5.Добавьте свой органический материал.

6. Накройте башню цветочным горшком или чем-то подобным. Это оно!
Поддерживать это элегантное решение экологически безопасного внесения удобрений просто. Компостные черви — довольные товарищи, которые не сбиваются с пути до тех пор, пока у них есть чем перекусить, а среда их обитания достаточно влажная. Итак, (по крайней мере) каждые несколько дней подключайте их к остаткам овощей, обрезкам травы или даже влажному картону или измельченной газете и держите свою башню для червей слегка влажной.Они не только будут кормиться, но и будут довольны, чтобы размножаться, так что скоро у вас будет достаточно для еще одной башни червя, если она вам понадобится.

Ваши маленькие приятели будут в восторге (ну, во всяком случае, в восторге от червяков), что у них будет такой безопасный дом, который всегда полон вкусных закусок. Они будут благодарить вас, производя сок червей и оболочки червей, которые прекрасно подходят для почвы и для ваших растений, и со временем они естественным образом распространятся в почве.

Чтобы собрать респектабельную башню червяков, нужно всего около получаса.Ваш может просачиваться прочь, заботясь о вашем саду, в кратчайшие сроки!

Краткое руководство по 21 испанской миссии в Калифорнии

Начиная с 1769 года, Испания построила цепочку из 21 миссии на протяжении Альта Калифорния — от Сан-Диего до Сономы — как способ закрепиться на новых рубежах. Эра миссий в Калифорнии закончилась в 1834 году, но вы все еще можете увидеть архитектурное наследие, которое сохранилось в красных черепичных крышах штата, побеленных стенах, арочных колоннадах и колокольнях.

Миссии были построены примерно в 30 милях друг от друга — примерно в день пути верхом на лошади — в общей сложности 650 миль. Все 21 из них открыты для посетителей и имеют сувенирный магазин и музей, и в большинстве из них проводятся мессы по воскресеньям (или даже ежедневно). Читайте дальше, чтобы узнать об уникальных особенностях каждой миссии, перечисленных здесь с юга на север.

1. Mission Basilica San Diego de Alcalá , San Diego

Построенная в 1769 году и полностью отреставрированная в 1931 году, эта миссия имеет поразительную башню высотой 46 футов (кампанарио) с пятью колоколами, самый большой из которых весит 1200 фунтов.Информационные указатели проводят посетителей через покрытые бугенвиллеей здания и безупречные сады. Месса проводится ежедневно; Экскурсии доступны по предварительному запросу.

2. Old Mission San Luis Rey de Francia , Oceanside

Известный как «Король миссий», Сан-Луис-Рей расположен на центральной площади в шесть акров и отмечен восьмиугольным куполом над зданием. Массивная lavandería , или прачечная под открытым небом, теперь представляет собой богато украшенный затонувший сад.Обратите внимание на выложенные плиткой лестницы, каменные бассейны и резных горгулий, которые когда-то изливали воду изо рта. Первое перечное дерево в Калифорнии, посаженное в 1830 году, растет на площади миссии.

3. Mission San Juan Capistrano , San Juan Capistrano

Каждый март город Сан-Хуан-Капистрано приветствует возвращение перелетных ласточек, которые проводят большую часть года в миссии, а затем летят на зимовку за 6000 миль в Аргентину. Совершите экскурсию с гидом или аудиотур, чтобы узнать больше о ласточках Капистрано.После этого прогуляйтесь по железнодорожным путям депо Капистрано, и вы окажетесь в старейшем районе Калифорнии: районе Лос-Риос. Дома здесь датируются 1794 годом и были построены для размещения строителей миссий и рабочих ранчо. Сегодня они служат частными домами, магазинами и ресторанами.

4. Сан-Габриэль Аркангель , Сан-Габриэль Вэлли

Эта миссия, похожая на крепость, имела виноградник площадью 170 акров, самый большой в цепочке миссий.В его кампанарио шесть колоколов, старейших отлитых в 1795 году. Основные моменты: алтарь в обрамлении большого круглого светового люка и медная купель для крещения, изготовленная вручную королем Испании Карлосом III.

5. Mission San Fernando Rey de España , Mission Hills, долина Сан-Фернандо

В 1850-х годах старатели, жаждущие золота, несколько раз выкопали пол церкви, уверенные, что под ним зарыты сокровища. Ухоженные здания и территория включают монастырь, винодельню, сады и колоннаду с 20 арками.Актер Боб Хоуп и другие знаменитости Лос-Анджелеса похоронены на кладбище.

6. Old Mission San Buenaventura , Ventura

Самодельный каменный акведук доставлял воду на семь миль от реки Вентура в «Миссию у моря». В самый процветающий период у этой небольшой миссии было стадо более 41 000 голов скота. Не пропустите богато выложенный плиткой фонтан, асимметричную колокольню с пятью колоколами и сад в обрамлении пальм.

7. Старая миссия Санта-Барбара , Санта-Барбара

Единственная калифорнийская миссия, имеющая две колокольни, «Королева миссий» — это великолепный мавританский фонтан, впечатляющие розовые сады и алтарь Чумаш, инкрустированный морскими ушками, датируемый 1790-ми годами.Часть оригинального акведука до сих пор используется городом Санта-Барбара.

8. Старая миссия Санта-Инес , Солванг

Ухоженные сады и хорошо сохранившиеся картины и настенные фрески делают эту миссию одной из самых очаровательных и ярких в этом списке. В музее хранится большая коллекция шелковых облачений 1800-х годов. Золотые травы и поросшие дубами холмы обрамляют вид с входа в часовню.

9. Misión La Purísima Concepción De María Santísima , Lompoc

Теперь это государственный исторический парк, эта миссия является наиболее полностью отреставрированной в цепочке.Сохранились десять оригинальных построек, включая церковь, кузницу и жилые помещения. Походные и конные маршруты проходят по территории площадью 1928 акров, где пасутся животные ранчо. Часто проходят доцентские демонстрации и мероприятия, посвященные живой истории.

10. Mission San Luis Obispo de Tolosa , San Luis Obispo

В 1776 году несколько коренных американцев, враждебно настроенных по отношению к миссии, выпустили огненные стрелы на соломенную крышу, побудив миссионеров научиться делать глиняную черепицу.Крыши из красной черепицы вскоре стали стандартом для миссий. Глинобитные стены миссии, окруженные оживленной площадью в центре города и пышным садом с фруктовыми деревьями и виноградом, украшены произведениями искусства с многовековой историей.

11. Mission San Miguel , San Miguel

В этом национальном историческом памятнике хранятся красочные настенные фрески, написанные коренными американцами в 1821 году. Прогуляйтесь по затененной колоннаде, которая содержит 12 арок разных размеров и форм. Элегантный фонтан и испанская пушка 1697 года постройки окружены 30 видами кактусов, роз и оливковых деревьев.

12. Mission San Antonio de Padua , Jolon, Fort Hunter Liggett

Земля, пожертвованная Уильямом Рэндольфом Херстом, не затронула сельскую местность миссии. Его первозданное расположение и хорошо организованный музей делают его одним из лучших мест для посещения. Послушайте музыку периода миссии и посетите фруктовый сад и чан для измельчения винограда.

13. Nuestro Señora de la Soledad , Soledad

Известный как «миссия невезения», это место было печально известно из-за эпидемий, наводнений и неурожаев.Оставшееся в руинах почти столетие здание было прекрасно отреставрировано в 1954 году. Посетите небольшую деревенскую часовню и аккуратный розарий.

14. Mission San Carlos Borromeo del Rio Carmelo , Carmel

Прогуляйтесь среди оригинальных картин и статуй, массивного фонтана со святой водой, мощеных дорожек и засаженных цветами дворов в этой великолепной миссии в мавританском стиле. Музейные экспонаты посвящены повседневным аспектам миссионерской жизни — мебели, инструментам и одежде.Отец Джуниперо Серра, основавший 9 из 21 миссии, похоронен под святилищем.

15. Старая миссия Сан-Хуан-Баутиста , Сан-Хуан-Баутиста

Расположенный среди витрин на Старом Западе Сан-Хуан-Баутисты, этот комплекс находится в непосредственной близости от места, где произошло землетрясение в Сан-Андреас. Огромная церковь может похвастаться тремя нефами и великолепным алтарем. Ищите отпечатки лап животных на напольной плитке. Любители кино узнают эту миссию из триллера Хичкока 1958 года « Головокружение ».

16. La Exaltacion de la Santa Cruz , Санта-Крус

Первоначальная глинобитная церковь 1795 года была разрушена в результате землетрясения в 1857 году, а затем восстановлена ​​в 1931 году до менее чем половины первоначального размера. В сувенирном магазине / музее представлена ​​коллекция старинных шелковых облачений, сшитых серебряной и золотой нитью.

17. Mission Santa Clara de Asís , Santa Clara

Подарок короля Испании Карлоса IV, миссионерский колокол Санта-Клары, верно звонит каждый вечер с 1798 года.Эта реконструированная миссия находится на территории кампуса Университета Санта-Клары. Прогуляйтесь по его саду, чтобы увидеть огромную 150-летнюю глицинию, старинные розы и пробковое дерево, которое использовалось для изготовления винных пробок в дни миссии.

18. Mission San José de Guadalupe , Fremont

Совершите самостоятельную экскурсию по реконструированному зданию миссии (оригинал 1797 года был снесен с землей во время землетрясения 1868 года) и осмотрите старинный испанский орган. В небольшом музее представлены увлекательные экспонаты, посвященные периоду калифорнийского ранчо, а также фруктам и производству оливкового масла миссией.

19. Mission San Francisco de Asís , San Francisco

Эта миссия, получившая прозвище «Миссия Долорес» по имени близлежащего ручья, является старейшим сохранившимся зданием Сан-Франциско, построенным в 1776 году. 90-минутная экскурсия с гидом исследует миссию, музей, розарий и кладбище, где проживают более 5000 коренных американцев и пионеров Калифорнии. похороненный. Примечательно: великолепные витражи базилики, на которых изображена вся 21 миссия.

20. Mission San Rafael Arcángel , San Rafael

Построенная в солнечном Сан-Рафаэле как первая больница в Калифорнии, эта миссия обслуживала больных коренных американцев, дислоцированных во влажной и туманной миссии Сан-Франциско. Здание является копией оригинала 1949 года, но в его музее хранятся исторические артефакты, в том числе три оригинальных миссионерских колокола.

21. Mission San Francisco de Solano , Sonoma

Последняя миссия, построенная в Калифорнии, была организована чрезмерно амбициозным священником, действовавшим без одобрения церкви.Этот загородный отель, который сейчас является частью государственного исторического парка, расположен на площади в центре города Сонома, рядом с ресторанами изысканной кухни и высококлассными бутиками. Не пропустите картины акварелью и заново засаженный сад 19 века с кактусами и оливковыми деревьями.

Коронавирус и квартиры: в чем опасность?

Дебора Троп, заместитель директора, Национальный проект жилищного права.

Амеш Адаля, доктор медицинских наук, специалист по инфекционным заболеваниям, Центр безопасности здоровья Университета Джонса Хопкинса.

Линси Марр, доктор философии, профессор гражданской и экологической инженерии, Технологический институт Вирджинии.

Джозеф Аллен, доктор наук, доцент, директор программы «Здоровые здания» Гарвардского университета.

The Harvard Gazette : «Помогает ли кондиционер распространять COVID на юге?»

CBS Остин: «Поскольку на юге наблюдается всплеск COVID-19, исследователи пытаются выяснить, может ли A / C передавать вирус».

NBC News: «Распространяет ли кондиционер COVID-19?»

ABC News: «По словам эпидемиолога из Гарварда, кондиционеры могут распространять COVID-19 во Флориде.”

USA Today : «Большинство систем кондиционирования воздуха не защищают от коронавируса. В некоторых случаях они действительно могут способствовать распространению ».

The Times Picayune : «Помогает ли кондиционер распространять коронавирус? В южных штатах решающим фактором может быть нахождение в помещении ».

The Houston Chronicle : «Техасцы влюблены в кондиционеры.Но что, если его отключение может замедлить распространение COVID-19? »

NPR: «Могут ли кондиционеры распространять COVID-19?»

Здоровые здания.

CNN: «Как коронавирус может распространяться по трубам в ванных комнатах? Эксперты проводят расследование в Гонконге ».

Annals of Internal Medicine : «Вероятные доказательства передачи SARS-CoV-2 аэрозолями фекалий в многоэтажном здании».

The New York Times : «Как коронавирус заразил некоторых, но не всех в ресторане», «Ученый, воздух и вирус», «Воздушный коронавирус: что вам следует делать сейчас», «На борту« Бриллиантовой принцессы ». Практический пример передачи аэрозолей.”

The Cut: «Как добился этого ведущий американский эксперт по аэрозолям».

Журнал Американской медицинской ассоциации : «Распространение SARS-CoV-2 по воздуху и потенциальная роль в дезинфекции воздуха».

CDC.gov: «Руководство по совместному проживанию или коллективному проживанию».

EPA.gov: «Воздухоочистители, фильтры HVAC и коронавирус (COVID-19)».

Ассоциация производителей бытовой техники.

Калифорнийский университет в Дэвисе: «COVID-19 и искусственная среда».

Wired: «Может ли грязный очиститель воздуха с жюри помочь в борьбе с Covid-19?»

Hartford Healthcare: «Может ли воздуховод HVAC распространять COVID-19 в офисах, магазинах и школах?»

Национальная ассоциация фильтрации воздуха: «Часто задаваемые вопросы о COVID-19 и фильтрации воздуха».

Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE): «ASHRAE выпускает заявления о взаимосвязи между COVID-19 и HVAC в зданиях», «Ресурсы реагирования на коронавирус (COVID-19) от ASHRAE и других.”

Медицинские гипотезы : «Маршрут полета по воздуху и неправильное использование систем вентиляции как немаловажные факторы передачи SARS-CoV-2».

medRxiv: «Пути передачи вируса Covid-19 на круизном лайнере Diamond Princess».

Профилактика : «Переносится ли новый коронавирус по воздуху?» Вот почему у экспертов нет одного ответа ».

LiveScience: «Переносится ли коронавирус по воздуху?» Эксперты по инфекционным заболеваниям говорят, что доказательства скудны.”

Университет Миннесоты: «Еще больше данных подтверждают передачу аэрозоля COVID-19».

Little Nightmares 2, концовка объяснена и раскрыта секретная концовка

Спойлеры для Little Nightmares и Little Nightmares II следуйте.

В моем обзоре Little Nightmares II я похвалил способность продолжения сохранять его невероятный и гротескный художественный стиль, чувство напряжения повествования и совершенно жуткую атмосферу.Конечно, некоторые неуклюжие механики, которые преследовали предыдущую игру, все еще присутствуют в новом выпуске, и, конечно же, тематическая линия новой игры не так сильна, как ненасытный голод, который пронизывал оригинал, но в целом Little Nightmares II — обязательная игра во франшизе. И теперь я должен поговорить о том, почему, когда мы обсуждаем этот буквальный захватывающий финал, и является ли Little Nightmares II продолжением, приквелом или чем-то совершенно другим.Снова следуют спойлеры.

Начало Little Nightmares II знакомит вас с Моно, персонажем игрока, который имеет склонность носить большие шляпы на голове и может похвастаться способностью владеть тяжелыми предметами, такими как молотки, топоры и трубы.Но с самого начала присутствует другая способность, о которой игрок просто не знает. Мы встречаемся с Моно посреди лесной поляны на окраине Бледного города, области, населенной смертоносным Охотником и отделенной от опасностей разрушения города водным путем. И мы находим Моно, сидящего рядом с выключенным телевизором. Странная эстетика? Привлекающее внимание искусство? Важный повествовательный ключ? Это все вышеперечисленное, и это то, что вы цените больше после завершения игры. По крайней мере, я это сделал.

Оказывается, Mono может фактически перемещать через экраны телевизоров, как порталы.Это используется для большого эффекта позже в игре, когда вы решаете серию головоломок, которые переносят Моно в опасность и из нее через телевизионные экраны, подвешенные по всему Пэйл-Сити. Тем не менее, эта сила также намекает на более широкую связь с абсолютным Большим злом за кулисами Little Nightmares II , вещью, которая скрывается в глубинах надвигающейся башни передачи на расстоянии, вещь, которая питается энергией тех. наблюдая за упомянутой Трансмиссией (до такой степени, что они скорее совершат самоубийство, чем останутся без светящегося экрана и его успокаивающих звуков), вещь, которая использует своего приспешника, известного как Высокий Человек, чтобы собирать души (оставляя глюки позади) и поддерживать передачу .

Изображение предоставлено Tarsier Studios, Bandai Namco

Тот факт, что Высокий мужчина сам не является главным антагонистом, является одним из больших открытий в поздней игре Little Nightmares II , которое произошло после того, как Моно раскрыла способность путешествовать по экранам телевизоров и даже удерживать Высокого человека. в страхе, но это не , самый большой .Для этого мы должны сосредоточиться на отношениях между Моно и Шестой, вечно голодным главным героем оригинальной игры. Моно встречается с Шестой в хижине Охотника и освобождает ее из тюрьмы, где она бесконечно играет в музыкальную шкатулку, вместо того, чтобы пытаться сбежать из своего заточения. Вместе две маленькие фасоли сталкиваются с ужасами хижины, школы, больницы и самого Бледного города, часто спасая друг друга по пути и достаточно доверяя друг другу, несмотря на то, что они относительно незнакомы, чтобы буквально держать друг друга за жизнь. их руки.Эти новые отношения часто подвергаются испытанию — школьные хулиганы похищают Шестого, более поздние уровни часто вынуждают их разделиться — и всегда разрешаются тем, что двое снова объединяются, поскольку они выживают вопреки всему. Когда Высокому Человеку удается задержать Шесть, оставив ее сбой, Моно делает все возможное, чтобы спасти ее, в том числе подчиняет самого Высокого Человека и штурмует похожую на лабиринт сигнальную башню. Моно даже вынуждена спасти Шестую от самой себя, поскольку она превратилась в гигантское длиннорукое чудовище, одержимое гигантской музыкальной шкатулкой.В конце концов, двое героически бегут в поисках безопасности, Шестая ловит Моно, а башня рушится позади них. А затем Шесть позволяет Моно упасть …

Это душераздирающий момент.После всего, через что они прошли, после всех времен, через которые они прошли друг для друга, почему Шестая выбрала именно этот момент, чтобы, казалось бы, предать Моно? С циничной, но практичной стороны, Моно не было в оригинальном Little Nightmares , поскольку это было сольное приключение Six. А поскольку Little Nightmares II на самом деле является приквелом к этому названию, то есть некоторый практический смысл в том, что Моно остался позади. Но что касается повествования, более основанного на знаниях, Шестая, вероятно, могла видеть то, о чем Моно и игроки только догадывались, что Моно и Высокий Человек были одним и тем же, или, по крайней мере, Моно в конечном итоге было суждено заселить место Высокого Человека в качестве главного героя. охраняющий сигналы слуга многоглазого подземного чудовища, таившегося в глубинах башни.Или предательство Шестой из-за страха или эгоистичного выживания или чего-то еще, на самом деле привело к превращению Моно в Высокого Человека? Это предмет обсуждения. Но хронология этих сказок немного более прочная.

Люди, которые уделяли пристальное внимание во время «Тайны пасти», DLC для оригинального Little Nightmares , заметили краткий проблеск того, кого мы узнали как Высокий Человек.Это означает, что Высокий Человек присутствует в обеих играх, по крайней мере, в целом. Мы также видим, как Шестая находит свой культовый желтый плащ в Little Nightmares II , который она надевает практически на все Little Nightmares . И хотя мы видим, как Моно превращается в Высокого Человека во время стандартного финала Little Nightmares II , секретный финал (раскрытый, если вы взаимодействуете со всеми ошибочными останками) показывает Шесть, появляющуюся через экран телевизора только для того, чтобы противостоять ей. глючная тень, которая указывает на плакат с рекламой The Maw.

Утро — это место действия первых Little Nightmares , где Шестая пытается убежать от ненасытно голодных и гротескных туристов, но в конечном итоге сама уступает своему сверхъестественному голоду.Кажется, что трансформация Шестой привела к ее невероятному голоду, желанию, которое она стремится удовлетворить, направляясь в Утробу. Эта тема, безусловно, была сильнее в Little Nightmares , но относительно более тонкая история взросления, рассказанная в Little Nightmares II , сейчас меня больше волнует.

Сначала мы встречаемся с Моно, сидящим рядом с телевизором, который (поначалу не осознавая этого) просто путешествовал по экрану из неизвестных мест.Неумолимо стремясь к этой темной башне, Моно спасает всех, кого может по пути, иногда выполняя случайные задания (если вы хотите получить эти трофеи за достижения). Самым роковым спасением, конечно же, является Шестая. И это важный шаг на пути к самопознанию и взрослению Mono. Двое из них вместе убивают Охотника за громкий крик; адский опыт связи взросления …

Тема усиливается по мере того, как дуэт путешествует по школе, области, где безудержные хулиганы неистовствуют и сеют хаос, область, где учитель со змеиной шеей владеет линейкой, как мечом, и украдет вашу жизнь, если вы сделаете слишком много шума. .Не знаю, как вы, но примерно такой же я запомнил начальную школу. Оттуда Моно и Шесть отправляются в больницу, которая является достаточно пугающим местом в реале, без сколоченных манекенов, которые гонятся за вами в темноте, и без ожирения, одержимого хирургической операцией доктора, который ползает по потолку, как личинка Лавкрафта. (Честно говоря, это самая слабая метафора для истории взросления, но я ценю ее включение из-за явной жуткости.) И, наконец, когда Шестая похищена, Моно теряется в мире безмозглых взрослых, которые становятся невероятно жестокими, когда их единственный источник утешения — Передача — прерывается или забирается у них.Моно был вынужден слишком быстро повзрослеть в этом диком мире и теперь вступает в конфликт с этим сообществом маленьких детей-переростков. В конце концов, Моно побеждает версию своего будущего «я» и поднимается на героические высоты, чтобы спасти своего ближайшего союзника, но терпит тяжелейшее падение из-за сокрушительного предательства в тот самый момент, когда безопасность была в поле зрения.

Душераздирающие вещи.Лагерь Little Nightmares , скорее всего, будет разделен между тем, чтобы выступать за Моно или извиняться за Шесть. Независимо от того, где вы попадаете в этот спектр, кажется, что есть еще одна история Little Nightmares . Сойдутся ли Сикс и Моно в решающей схватке? Будут ли они использовать свои объединенные силы, чтобы восстановить разрушенный мир? Или новый герой поднимется по карьерной лестнице этого жуткого и волшебного создания? Следите за обновлениями!

Изображение предоставлено Tarsier Studios, Bandai Namco 11 режиссеров, которые выступили в роли собственных кинематографистов

Поговорим о многозадачности.

Читать далее

Об авторе Дэйв Трумбор (Опубликовано 9203 статей)

Автор книги «Наука во все тяжкие» от MIT Press | Партнер Twitch: twitch.tv / drclawmd | Ведущий подкаста «Субботние траурные мультфильмы» | Комьюнити-менеджер Ironface Studios | Бывший научный писатель Nerdist.com | Бывший редактор анимации, редактор потокового контента для Collider.com | Основатель ATL S.T.E.A.M.

Более От Дэйва Трумбора .
