Современные тенденции интерьерного дизайна заставляют людей делать выбор в пользу минимализма и практичности. Поэтому установка встроенного холодильника становится популярным методом экономии пространства в доме.
Требования к установке
С учетом конструктивных особенностей холодильный прибор бывает частично или полностью встраиваемым. Независимо от выбора холодильника, его устанавливают в специальный пенал, который продолжает гарнитур кухни. При полном встраивании дверка камеры открывается вместе с дверкой шкафа, а при частичном — остается независимой.
Перед тем как установить встраиваемый холодильник в кухонный шкаф, следует убедиться, что его габариты и параметры соответствуют требуемым.
Нередко пеналы производятся по индивидуальному заказу под модель холодильника.
Встраиваемые приборы обладают специальными крепежными элементами, которые напоминают направляющие и обеспечивают плавное открытие 2 дверок.
Независимо от выбранного варианта, важно ознакомиться с основными требованиями и внимательно изучить, как установить встроенный холодильник на кухне. К основным требованиям относят такие пункты:
- Между стенками сверху, снизу и по бокам оставляются зазоры в несколько сантиметров, гарантирующие свободный воздухообмен.
- Задняя секция пенала оставляется в открытом состоянии.
- Снизу предусматривают отверстия вентиляционной системы.
Кроме того, следует учитывать ряд рекомендаций по монтажу встраиваемого оборудования:
- Прибор не может касаться стеновой поверхности, между ней сохраняется пустое пространство в 5-10 см.
- Нельзя устанавливать прибор возле отопительных систем.
- Открытие дверок выполняется беспрепятственно и не мешает перемещению людей по комнате.
Установка встраиваемого холодильника
Монтаж встраиваемого холодильника является кропотливым и сложным процессом, который требует ряда навыков и приспособлений. Поэтому многие пользователи обращаются за помощью к специалистам, желая сэкономить время и средства, т.к. в случае неправильных действий оборудование может выйти из строя.
Независимо от способа установки, следует подробно изучить пошаговое руководство.
Процесс монтажа
Алгоритм действий по встройке оборудования выглядит следующим образом:
Кто производитель вашего холодильника?Poll Options are limited because JavaScript is disabled in your browser.
- Атлант
- Indesit
- Candy
- Hansa
- Веко
- Bosch
- Liebherr
- LG
- Sharp
- Samsung
- Другой…
- Для начала нужно достать технику из заводской коробки, снять пленку со всех деталей и убедиться, что комплектующие, крепежи и заводская документация присутствуют. Если комплектация неполная, следует обратиться в магазин, где был куплен прибор.
- Дальше следует оценить соответствие габаритов оборудования и параметров пространства под встраивание. В специально отведенных местах следует предусмотреть зазоры отверстия для свободной циркуляции воздуха.
- На следующем этапе проверяется горизонтальность размещения пенала с помощью строительного уровня. Если присутствуют какие-либо неровности или отклонения, их нужно устранить.
- После прибор снимается с ограничителей и переносится на основное место. На данной стадии можно оставить свободное место перед передней частью для комфортного размещения дверок.
- Электрические кабели размещаются над или под холодильником и фиксируются.
- Дальше выполняется установка защитных панелей, которые используются для маскирования крепежей и дверок.
- Детали из металла уплотняются и закрываются декоративными вставками.
Остается встроить камеру на нужный уровень и закрепить с помощью крепежных элементов. В завершение прибор подключается к электроснабжению и проверяется на предмет наличия сбоев или ошибок в работе.
В инструкции к встраиваемым холодильникам указываются все тонкости монтажных работ.
Они упрощают самостоятельное решение задачи и позволяют избежать неприятностей на разных стадиях установки.
Внешняя дверца
Если оборудование полностью устанавливается в пенал, его нужно закрыть фасадной дверкой. Провести монтаж можно собственноручно, придерживаясь общепринятых алгоритмов действий:
- Посредством полозьев, которые позволяют дверке скользить по отношению к фасадной части.
- Посредством неподвижных шарниров.
В 2 случаях существуют некоторые тонкости, которые предусматривают наличие навыков оборудования. Поэтому, чтобы исключить проблемы, необходимо внимательно ознакомиться с инструкцией.
Подключение к электросети
Чтобы подключить холодильник к электросети, важно определить размещение и технические параметры розеток. Если в здании проводится генеральный ремонт и есть возможность поменять расположение розеток, нужно переместить их в наиболее удобное место с легким и простым доступом.
На этапе подключения электричества стоит учитывать такие тонкости:
- Нельзя ставить прибор таким образом, чтобы розетка осталась сзади. Это доставит ряд неудобств при подключении. К тому же получить доступ к розетке в случае короткого замыкания будет проблематично.
- Если устройство подключается к одной розетке с помощью переходников или удлинителей, необходимо оценить суммарную нагрузку на сеть.
- Розетку лучше разместить под столешницей, в боковой части гарнитура.

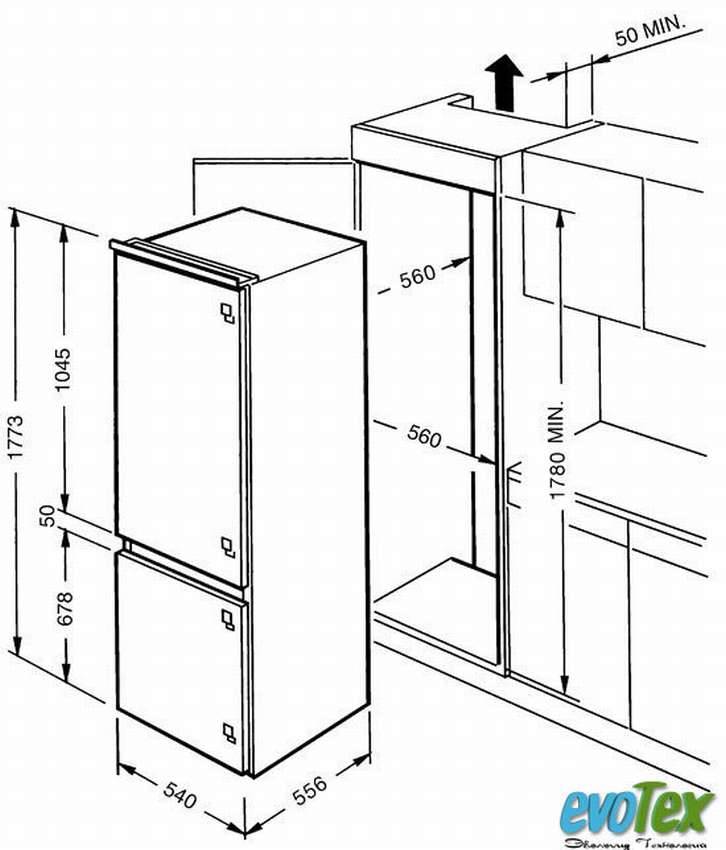

Схема и чертежи
В комплекте с холодильной камерой поставляются подробные схемы и чертежи по установке. Они упрощают процесс встройки прибора и позволяют исключить различные ошибки.
- Можно ли ставить холодильник рядом с плитой электрической
- Как перевесить дверь холодильника Indesit
- Через сколько можно включать холодильник после транспортировки
- Почему в холодильник нельзя ставить горячее
- Почему холодильник постоянно работает
- Морозилка морозит а холодильник нет
- Можно ли ставить холодильник рядом с газовой плитой на кухне: какое минимальное расстояние должно быть
- Как перевесить дверь холодильника на другую сторону: пошаговая инструкция
Рейтинг
( 3 оценки, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Встраиваемый холодильник Beko BlueLight BCNA275E2S
Cпецификация
| Модель | BlueLight BCNA275E2S |
| Цвет | Белый |
| SAP код | 7523020013 |
| Код EAN | 8690842268236 |
| Размеры | |
|---|---|
| Высота | 177. 5
см |
| Ширина | 54 см |
| 54.5 см | |
| Вес | 61 кг |
| Объем | |
| Общий объем | 275 л |
| Параметры | |
| Класс энергоэффективности | A+ |
| Количество полных дверных стеллажей | 3 |
| Мощность замораживания (кг/24 часа) | 3. 5
кг/сутки |
| Тип управления | Электронное |
| Система охлаждения | No Frost |
| Уровень шума (дБ) | 40 дБ(А) |
| Техническая характеристика | |
| Перенавешиваемые двери | + |
| Зона свежести 0-3˚C | + |
| Антибактериальный фильтр | — |
| Активный ионизатор | — |
| Голубая подсветка BlueLight | + |
| Полки | 3 |
| Держатель для бутылок | + |
| Хромированная полка для бутылок | 1 |
| Подставка для яиц | 1×10 |
| Суперзаморозка Quick Freeze | + |
| Режим «Отпуск» | + |
Документация по продукту
- Beko BlueLight BCNA275E2S. Инструкция (User manual)
- Cхема встраивания
Инструкция (User manual)Гарантия
Гарантия на бытовую технику Beko составляет 2 года
Подробнее об условиях принятия в гарантийное обслуживание в разделе «Гарантия»
{ }Tехнологии
Технология BlueLight
Сохранение витаминов в овощах и фруктах. Теперь овощи и фрукты хранятся дольше и сохраняют еще больше витаминов и полезных элементов благодаря технологии BlueLight. Голубой свет возобновляет процесс фотосинтеза и ваши овощи и фрукты остаются свежими на 30% дольше.
Режим «Отпуск»
«Умное» распределение электроэнергии. На время вашего отсутствия вы можете перевести холодильник в режим «Отпуск» и отключить холодильное отделение.
Это позволит сэкономить на счете за электричество и в тоже время не беспокоиться за сохранность продуктов в морозильной камере.
Класс энергоэффективности А+
Забота о семейном бюджете и окружающей среде. Позаботиться о счетах за электроэнергию и состоянии окружающей среды позволит класс энергоэффективности холодильника А+. Модели А+ энергоэффективны более, чем на 20%, по сравнению с моделями класса А. В долгосрочной перспективе вы сможете значительно снизить ваши расходы и вн…
Забота о семейном бюджете и окружающей среде. Позаботиться о счетах за электроэнергию и состоянии окружающей среды позволит класс энергоэффективности холодильника А+. Модели А+ энергоэффективны более, чем на 20%, по сравнению с моделями класса А. В долгосрочной перспективе вы сможете значительно снизить ваши расходы и внести вклад в осознанное потребление.
No Frost
Благодаря системе охлаждения No Frost холодильник не придется регулярно размораживать – лёд на стенках не образуется.
Зона свежести 0-3
Специальный отсек с температурой 0-3˚C для длительного хранения свежих продуктов – сыров, мяса или рыбы.
Хромированная полка для бутылок
Умная эргономика пространства – холодильник оснащен специальной хромированной полкой для хранения бутылок.
Суперзаморозка Quick Freeze
Используйте режим быстрой заморозки чтобы быстро заморозить свежие продукты. Если требуется заморозить большой объем свежих продуктов, включите этот режим предварительно, до помещения продуктов в морозильную камеру.
Перенавешиваемые двери
Вы легко сможете перенавесить дверь холодильника, чтобы он открывался в удобную для вас сторону.
Гарантия производителя 2 года
На всю продукцию Beko действует официальная гарантия в течение 24 месяцев с момента покупки. Выезд специалиста, диагностика и ремонт при наступлении гарантийного случая будет бесплатным.
Похожие товары
36-дюймовый встроенный холодильник с французской дверью
Поиск
Продукты
Скидка на люкс мечты
Язык Английский
SKSFD3604P
Запросить цену Найти дилера
5
Точная температура, целеустремленный дизайн и оригинальный трансформируемый средний ящик с 5 режимами делают наш встраиваемый холодильник с французской дверью идеальным средством для поддержания свежести и целостности всего, что вы в него кладете.
Доступен в готовом для панели исполнении или из нержавеющей стали.
UMRP $11 299
У вас много планов, поэтому наш 36-дюймовый встраиваемый холодильник с французской дверью предлагает оригинальный выдвижной ящик с множеством опций. Выберите одну из пяти температурных зон: охлажденное вино, холодильник, мясо и морепродукты, напитки или полностью понизьте температуру, чтобы сделать его морозильным.
Мы стремимся к целенаправленному дизайну с такими функциями, как корзины и ящики Lift and Go™, которые обеспечивают один из самых универсальных интерьеров в отрасли. Выдвижной ящик для закусок создает настраиваемое пространство, идеально подходящее для очень больших сервировочных тарелок. А фирменная светодиодная подсветка скрыта и сфокусирована на еде, не светя вам в глаза.
Продукты должны оставаться свежими как можно дольше благодаря оптимальной температуре. Благодаря оригинальным функциям, таким как линейный компрессор, цельнометаллический корпус и несколько скрытых вентиляционных отверстий, мы поддерживаем температуру в пределах 1 градуса.
В то время как ваши продукты остаются идеально сохраненными внутри, целостность линий дизайна вашей кухни защищена снаружи благодаря стандартной высоте стойки среднего ящика.
Особенности
Дополнительные функции
Опции
+ Посмотреть все опции
SKSFD3604P
36-дюймовый встроенный холодильник с французской дверью
| Инновации | WiFi включен с приложением SmartThinQ® для iPhone/Android | Да | |
|---|---|---|---|
| Инверторный линейный компрессор | Да | ||
| Размеры и вес | Емкость | 19,3 куб. | |
| Общая ширина (дюймы) | 35 3/4″ | ||
| Общая высота (дюймы) | 83 1/2″ мин. – 84 1/2″ макс. | ||
| Общая глубина без ручек (дюймы) | 23 7/8″ | ||
| Вес нетто (прибл.) | 483 фунта. | ||
| Транспортировочный вес (прибл.) | 532 фунта. | ||
| Принадлежности | Дополнительные принадлежности | Панель/ручка из нержавеющей стали/комплект для пальцев | |
| Дополнительные аксессуары | Комплект для модернизации рамы | ||
| Дополнительные принадлежности | Ручка из полированного алюминия | ||
| Дополнительные принадлежности | Сменный фильтр для воды | ||
| Гарантия | Ограниченная гарантия, запасные части и работа | 3 Год | |
| Ограниченная гарантия на герметичную систему, детали и сборку | 5 Год | ||
| Ограниченная гарантия на герметичную систему, только детали | 10 Год |
Загрузить характеристики
Загрузить библиотеку
Верно для продуктов питания
Благодаря точности, производительности и универсальности мы поставляем инструменты для приготовления пищи, которые уважают пищу на всех уровнях.
Наша история
Галерея
Посмотрите, как мы проявляем уважение к еде на всех уровнях.
Стандартная высота столешницы, средний ящик
36-дюймовый встроенный холодильник с французской дверью
Найти дилера
Винный холодильник и ящик для напитков
36-дюймовый встроенный холодильник с французской дверью
Найти дилера
Морозильник и детский ящик
36-дюймовый встроенный холодильник с французской дверью
Найти дилера 9 0003
Служба консьержей
Каждый день без работающего прибора — это упущенная возможность насладиться вкусной едой, поэтому мы предлагаем лучший в отрасли план обслуживания с 3-летней гарантией и 5-дневной гарантией на ремонт.
Информация консьержа
Планирование кухни
Мастер визуализации
Аксессуары
Мобильное приложение
Скачать Apple Store
Скачать Google Play
Отзывы 90 033
Запросить цену
Готовы выйти на новый уровень? Мы рады помочь, все, что нам нужно, это немного информации.
42-дюймовый встраиваемый в панель холодильник с французской дверью
42-дюймовый встраиваемый в панель холодильник с французской дверью
Основные характеристики:
•
Дерзкий обсидиановый интерьер•
Полностью заподлицо, полностью интегрированный дизайн•
Готов к панели•
Многоточечное кинематографическое освещение•
Емкостное сенсорное управление со светодиодным дисплеем Купить сейчас Начинается сРекомендуемая производителем розничная цена 10 299,00 долларов США.
Добавить в пакетДелиться
СРАВНЕНИЕ
ГОТОВАЯ К ПАНЕЛИ
Для завершения установки этого продукта требуется комплект панелей JennAir или специальные панели.
Комплекты панелей и комплекты ручек доступны в разделе аксессуаров .
42-дюймовый встраиваемый в панель холодильник с французской дверью
Рекомендуемая производителем розничная цена 10 299,00 долларов США.
Сравнить
Начинается сРекомендуемая производителем розничная цена 10 299,00 долларов США.
Купить Добавить в пакетОсновные характеристики
Интерьер Daring Obsidian
Эта эксклюзивная темная отделка, вдохновленная вулканическим стеклом, привлекает внимание своим высококонтрастным стилем. Изысканные продукты и свежие продукты выглядят как яркое искусство, а светодиодное освещение демонстрирует ваши ингредиенты на фоне соблазнительного интерьера.
Полностью встраиваемый, полностью интегрированный дизайн
Этот встроенный холодильник прекрасно вписывается в любой интерьер, органично вписываясь в нестандартные шкафы и отражая ваше восхищение мельчайшими деталями дизайна.
Должен быть установлен в шкафу глубиной 25 дюймов, чтобы добиться полностью скрытого вида.
Готовая панель
Настройте внешний вид вашего холодильника в соответствии с эстетикой вашей кухни — от интегрированного вида нестандартной деревянной мебели до дополнительных комплектов панелей из нержавеющей стали и ручки (продаются отдельно)
Многоточечное кинематографическое освещение
Подсветка продуктов питания на фоне дерзкого обсидианового интерьера. Захватывающее дух многоточечное кинематографическое освещение усиливается, когда вы открываете дверцу, действуя как лайтбокс, чтобы улучшить видимость и выделить ваши ингредиенты.
Емкостное сенсорное управление со светодиодным дисплеем
Независимое управление температурой холодильника и морозильной камеры с помощью встроенного дисплея, реагирующего на ваши прикосновения.
Стеклянная полка
Продемонстрируйте свои ингредиенты на стеклянных и металлических полках во всю ширину.
Кристально чистое стекло позволяет свету проникать сквозь массивные полки, улучшая видимость всего, что находится внутри холодильника.
Дополнительные функции
Опция Max Ice
Готовит лед со свежим вкусом, чтобы удовлетворить ваши потребности в развлечениях — до 4 фунтов за 24 часа.
1 На основе часто покупаемых продуктов.
Благодаря эксклюзивному интерьеру Jenn-Air® Obsidian этот холодильник с нижней морозильной камерой предлагает полностью встроенную, полностью интегрированную конструкцию, различные климатические условия для свежих и замороженных продуктов, а также Produce Preserver, чтобы помочь сохранить фрукты и овощи в оптимальной свежести.
Найдите размеры продукта, информацию об установке и многое другое.
Высота:
84,0 дюйма
Глубина:
24,0 дюйма
Высота 84,0 в
Глубина 24,0 дюйма
Вместимость
24-17/100
Глубина
24,0 дюйма
Объем морозильной камеры
6,42 куб.
футов
Высота
84,0 дюйма
Вес нетто
570 фунтов
Объем холодильника
17,75 куб. футов
Глубина стойки
Да
Вариант установки
Встроенный
Количество дверей
3
Скрытая петля
Да
Двусторонняя дверца
Нет
Индикатор/сброс воздушного фильтра
Нет
Автоматическое оттаивание
Да 900 03
Сигнализация приоткрытой/открытой двери
Да
Расположение органов управления
Внутренняя часть вверху Передняя панель
Устройство для хранения продуктов
Да
Индикатор/сброс фильтра для воды
Да
Расположение фильтра для воды
Внешний вид
Выдвижной ящик
№
Количество внутренних полок
4
Ящик для кладовой
№
Дополнительные контейнеры
Винная полка, винная полка
Опции диспенсера
Фильтрованный лед
Сертифицировано Energy Star®
Нет
Опора 65
ТОЛЬКО ДЛЯ ЖИТЕЛЕЙ КАЛИФОРНИИ – ПРЕДУПРЕЖДЕНИЕ: Рак и репродуктивный вред – www.
P65Warnings.ca.gov.
Освещение
Светодиод
Тип холодильника
Французская дверь
Размер
42
Выражение дизайна
Готовая панель
Конфигурация установки
Встроенный
Ледогенератор
Установлен на заводе
Код GPC
10003695
IsInvoiceUnit
true
IsOrderableUnit
true
Тип продукта
EA
UDEX
11012
isBaseUnit
true
is Потребительский Блок
true
Total Volume
24-1/5
РЕСУРСЫ
Загрузите полезные, тщательно отобранные документы, руководства и ресурсы для этого продукта.
*В некоторых случаях инструкции по установке и руководство по размерам могут быть включены в руководство пользователя.
THE JENNAIR VAULT
Найдите необходимые ресурсы — изображения, видео, документы и многое другое — все в одном месте.
ОТКРЫТЬ ХРАНИЛИЩЕ
ПРИНАДЛЕЖНОСТИ
Магазин аксессуаров, которые обеспечивают правильную установку, производительность или предпочтительный стиль.
JBFFS42NHM
NOIR™ 42-дюймовый полностью интегрированный холодильник со встроенной французской дверью, комплект панелей
КУПИТЬ СЕЙЧАС
JBFFS42NHL
RISE™ 42-дюймовый полностью интегрированный холодильник со встроенной французской дверью, комплект панелей
КУПИТЬ СЕЙЧАС
W10250642
Комплект ручек для холодильника, нержавеющая сталь
КУПИТЬ СЕЙЧАС
W11296021
Комплект ручек для холодильника, RISE™ из нержавеющей стали, FDBM 42 дюйма (3 ручки)
КУПИТЬ СЕЙЧАС
W11194769
Комплект ручек-JA, NOIR, BIR, FDBM, 42 шт. (3 рукоятки)
КУПИТЬ СЕЙЧАС
W10663564
Комплект дверных панелей холодильника 42 дюйма, обсидиан
КУПИТЬ СЕЙЧАС
W10311524
Воздушный фильтр FreshFlow™ для холодильника
КУПИТЬ СЕЙЧАС
EDR3RXD1
Фильтр для воды холодильника Everydrop® 3 — EDR3RXD1 (1 шт.
