Как сделать угловой шкаф своими руками на примере готового проекта чертежа



Гардеробные шкафы угловой конструкции чрезвычайно эргономичны: за счет скошенной формы они не производят впечатление громоздких и, одновременно с этим, чрезвычайно вместительны. Рассмотрим на примерах, как сделать угловой шкаф своими руками – какие можно реализовать модели, какими могут быть типовые размеры, наполнение и как рассчитать детали на примере готовых чертежей и схем.

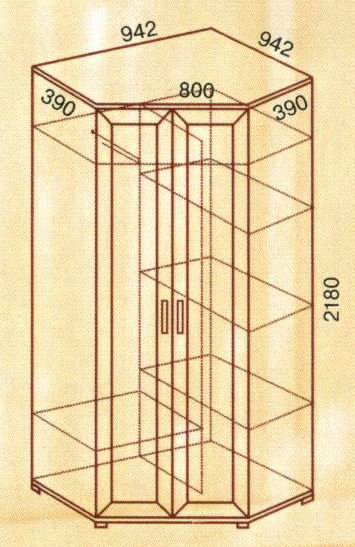

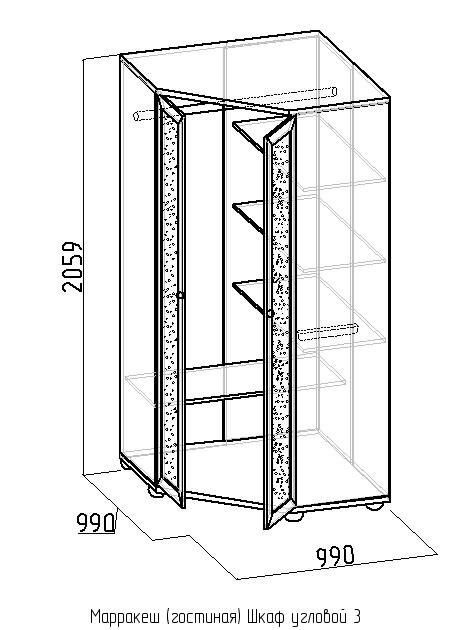

Конструкции, чертежи и фото угловых шкафов

Условно угловые шкафы можно разделить на две категории: скошенной трапециевидной и строго прямоугольной формы, с диагонально и перпендикулярно расположенными фасадами. И в том, и другом случае шкаф может быть:

  • Симметричным и асимметричным.
  • С отдельными антресолями и без антресолей.
  • Комбинированного наполнения и выделенного исключительно под полки или плечики.
  • С внутренними или наружными ящиками.
  • С разным числом фасадов (однодверные, двухдверные, трехдверные).
  • С исполнением в виде витрин, открытых стеллажей и рассчитанные под хранение одежды.


Будем рассматривать только схемы гардеробных (плательных) угловых шкафов своими руками.

Угловые шкафы с перпендикулярными створками, чаще всего, представляют приставную композицию из двух обычных шкафов слегка измененной конструкции. В редких случаях могут быть литой конструкции, особенно если фасадная часть раздвижная, «гармошкой».

Преимуществом угловых шкафов трапециевидной формы является большая вместительность и функциональные возможности. Например, ширину наружных боковин можно уменьшить до минимума и это не помешает размещать плечики с объемной одеждой – ведь к центру внутренняя часть расширяется.

Угловой шкаф своими руками: определяемся с размерами

Прежде чем задаваться вопросом, как сделать угловой шкаф своими руками, нужно определиться с габаритными размерами. Эргономичные формы привлекают многих, но не всегда удается осуществить желаемое, если отведенное пространство для размещения слишком мало.

Самые малые размеры углового шкафа своими руками можно сопоставить типовым габаритам кухонного навесного модуля. Он занимает 600х600мм от угла. Чтобы фасад был достаточной ширины (400 мм минимум), глубина стоевых (боковин) задается не более 300мм. Естественно, при таких габаритах речи быть не может о размещении штанги под плечики. Только полки либо крючки под одежду.

Для углового плательного шкафа, с отделением под навесную одежду, расстояние от угла, по крайней мере, с одной стороны должно быть не менее 800мм. Тогда глубина стоевой может быть заложена как 450мм, что вполне хватит для плечиков с легкой одеждой (для «мужской» и верхней одежды требуется от 500мм). Схемы угловых шкафов своими руками примерно такие, в соотношении глубины стоевых и оставшегося места для фасада.

При несимметричных вариантах вполне можно реализовать задуманное с размерами от угла 850х650мм, 800х700мм и т.д.



Как сделать угловой шкаф своими руками на примере чертежа

Рассмотрим типовую симметричную модель, с габаритными размерами 2100х900х900мм. Чертеж углового шкафа своими руками будет выглядеть следующим образом.

Вдоль одной из сторон ширина корпуса допускает размещение полок, сделать их необходимо с учетом требуемого места для навески штанги – от 500мм минимум. В секцию с полками можно встроить ящики. Единственный нюанс, который в дальнейшем следует учесть – это размещение петель на фасад. Петля не должна «попасть» ни в ящик, ни в полку!

Высота шкафа допускает размещения двух штанг под одежду. Расстояния 900-1100 мм достаточно для коротких пиджаков, рубашек, а подол длинных платьев можно просто «перекидывать» через нижнюю штангу. Либо можно сделать полку сверху или снизу, под головные уборы или обувь.

Как рассчитать детали углового шкафа своими руками

После того, как определились с размерами углового шкафа своими руками, внутренним наполнением, можно начинать рассчитывать детали. Самый простой вариант – в виде таблицы в офисной программе Excel.

  • Все детали записываем в строгом соответствии с фактурой рисунка, сначала длина, потом ширина. Если вбить формулу в табличную форму по подсчету квадратуры каждой детали, то можно просуммировать и примерно прикинуть, в какой объем «выльется» шкаф.
  • Одновременно обозначаем видимые стороны, которые нужно будет закатать кромкой единичками. Также формулы помогут предварительно подсчитать метраж торцевой ленты.
  • Рекомендую выделять детали неправильной формы, чтобы не выпустить их из виду (например, как в приведенной таблице — желтым цветом). А также наглядно показывать, вдоль какой из сторон они будут закатываться кромкой.
  • Как посчитать размер фасадов на угловой шкаф можно посмотреть здесь. Строго говоря, фасадная часть может быть выполнена из другого материала – например, МДФ или массива.
  • Аналогичным методом считается деталировка ДВП.

Карты кроя углового шкафа своими руками

Расчетные размеры деталей из Excel переносятся в специальную программу раскроя. Детали, для которых непринципиально направление рисунка (например, ребра жесткости, цоколь, внутренние полки) можно вращать, чтобы минимизировать отходы. В нашем случае есть резон делать фасадную часть из другого материала – корпус углового шкафа своими руками экономично «ложится» на два листа.

Распил можно заказать в сторонней организации вместе с закаткой ПВХ. Обычно такие услуги предоставляют все фирмы, торгующие ЛДСП. В домашних условиях ПВХ закатать довольно трудоемко и аккуратно вряд ли получится. Придется довольствоваться меламиновой лентой, единственный плюс которой – дешевизна. По таблице видно, что понадобится 28,83 погонных метра. Но лучше брать с запасом, +10-15%.

Как разметить детали шкафа под засверловку

Если правильно разметить и засверлить все детали на угловой шкаф своими руками, то в итоге он соберется очень просто, как конструктор. Удобней всего это делать в специальных мебельных программах, например, Базис Мебельщике.

Принципы простые:

  • Мебель собирается на евровинты (конфирматы).
  • Детали засверливаются в торец и с лицевой стороны.
  • Расстояние от края детали лицевой стороны должно быть одинаковым. Например, 50 мм. Или по центру.

После того, как крепеж расставлен, нумеруем детали. Если есть детали одинакового размера, но с разным принципом крепления, используем дополнительную маркировку (а, б, и т.д.).

В Базис Мебельщике можно получить спецификации на засверловку в таком виде.


Но тут надо быть внимательным, четко представлять, где у детали углового шкафа своими руками «лицо», а где «изнанка», по закатанным кромкой сторонам. Программа этого нюанса не видит, расставляет крепеж слева направо. И в процессе засверловки могут попасться детали, которые нужно будет отзеркалить. В принципе, это не сложно. Все равно со спецификациями засверловки весь процесс пройдет гораздо быстрее.

Во сколько обойдется изготовление углового шкафа своими руками?

При правильном составлении чертежей углового шкафа своими руками, всех расчетных этапов риски ошибок, которые ведут к неизбежным дополнительным тратам, сводятся к нулю. Если делать любую мебель своими руками, то она всегда обходится дешевле. Собственно, ничего не мешает спрогнозировать расходы до начала всех работ. Узнайте все цены на материалы, фурнитуру и метизы в вашем городе, которые потребуются при изготовлении шкафа своими руками, и вбейте в простую экселевскую табличку.

Самые существенные затраты будут на закупку ЛДСП и крой. Мы брали типовую модель – от изменений в большую или меньшую сторону на 100-200мм расход материала существенно не поменяется. Также примерно уйдет 2-3 листа в зависимости от количества полок и фасадов (будут они заказываться отдельно или нет).

Как сделать угловой шкаф своими руками

Иногда создать какую-то мебель своими руками гораздо проще и дешевле, нежели покупать готовые гарнитуры в салонах. Например, чтобы создать угловой шкаф своими руками, вовсе не обязательно быть семи пядей во лбу и обладать целым набором умений. На самом деле, проект такого элемента мебели прост, да и проблем в реализации его не должно возникнуть.

Содержание

  • 1 Делаем угловой шкаф
  • 2 Подготовка короба
  • 3 Второй важный момент – учет параметров комнаты и предполагаемой загрузки шкафа. Под каждое конкретное помещение можно подобрать определенную конструкцию. Например, шкафы в виде трапеции и треугольника слишком сложны в плане расчетов, к тому же в них придется учитывать и особенную фурнитуру, и определенные детали. Подогнать правильно фасад без профессионального замерщика в этом случае практически нереально.
  • 4 А может, классику?
  • 5 Варианты для кухни
  • 6 Как собрать?
  • 7 Устройство шкафа купе: отличительные особенности
  • 8 Этапы подготовки к изготовлению пятистенки
  • 9 Сверление отверстий в ДСП — основная операция при сборке мебели
  • 10 Приблизительные параметры углового шкафа
  • 11 Учтите, что параметры рассчитываются от высоты изделия — в 183 см. Ширина же и глубина углового шкафа могут с легкостью варьироваться в зависимости от индивидуальных особенностей вашего жилого помещения.
  • 12 Для работы вам потребуется запастись следующими материалами:
  • 13 Следующие детали необходимо будет выпиливать:
  • 14 Шаг 1. Выпиливаем полки
  • 15 Шаг 2. Задняя спинка шкафа
  • 16 Теперь займитесь подготовкой задней панели будущего шкафа таким образом, как это показано на схеме. Все полки должны быть подогнаны по высоте расположения. Просверлите необходимые отверстия, а затем нанесите в них клей. Крепить полки необходимо при помощи 2-х дюймовых болтов и клея.
  • 17 Шаг 3. Отделка передних угловых краев
  • 18 Шаг 4.  Рифленые панели»
  • 19 Измерьте ширину открытых боковых стенок шкафа, после чего отрежьте от панелей детали соответствующего размера. Постарайтесь, чтобы панели прилегали максимально плотно. Нанесите на края полок клей и при помощи винтов 35-миллиметровок плотно прижмите панели к полкам. В первую очередь обратите внимание на задний стык, поскольку как этот шов будет заметен, а передние стыки будут скрыты за декоративной отделкой.
  • 20 Шаг 5. Отделка полок
  • 21 Можно сначала собрать отделочную лицевую рамку шкафа, а уже только потом прикрепить ее. Или же можно поступить по-другому и прежде всего прикрепить декоративные полоски в ребрам полок с помощью готовых гвоздей или с помощью 50-мм винтов и клея. В таком случае нужно будет просверлить направляющие отверстия на концах полок — под три винта с каждой из сторон. Нижнюю планку вы можете вырезать по своему желанию — как вам то нравится.
  • 22 Шаг 6. Крепление декоративных планок
  • 23 Шаг 7. Двери
  • 24 Шаг 8.
  • 25 Шаг 9.
  • 26 Расскажите о нас своим друзьям!
  • 27 Похожие статьи
  • 28 Конструкции, чертежи и фото угловых шкафов
  • 29 Угловой шкаф своими руками: определяемся с размерами
  • 30 Как сделать угловой шкаф своими руками на примере чертежа
  • 31 Как рассчитать детали углового шкафа своими руками
  • 32 Карты кроя углового шкафа своими руками
  • 33 Как разметить детали шкафа под засверловку
  • 34 Во сколько обойдется изготовление углового шкафа своими руками?

Делаем угловой шкаф

Мы создадим шкаф, который будет иметь раздвижную систему из двух фасадов. В основании короба будет квадрат, один угол которого мы срежем.

Перед тем как сделать угловой шкаф своими руками, нам нужно измерить две величины: глубину боков и расстояние между ними (именно в него будет встраиваться раздвижная система). Высота шкафа также имеет значение. Допустим, наша конструкция будет иметь следующие параметры: 600 мм на 1500 мм на 2300 мм.

Составляем проект, сначала чертим схему верхней части, двух боковых сторон и угловой опоры.

Последняя будет представлять собой две детали, которые соединяются друг с другом под прямым углом.Эти же детали частично будут задней стенкой нашего шкафа – на нее будут крепиться полки. С правой стороны у нас расположатся полки, слева – труба, на которую вешается верхняя одежда. Таким образом, это будет фундаментом для шкафа.

Подготовка короба

Наш угловой шкаф будет состоять из двух коробов. Первый будет представлен модулем с полками (их количество у вас может быть и иным). Второй модуль будет состоять из двух элементов – прямого и углового, что позволит открыть доступ к трубе для верхней одежды.

Собирается первый модуль просто: в него встраиваются комод и полки. На этом этапе очень важно правильно рассчитать глубину, поскольку в ином случае раздвижная система не будет закрываться полностью и будет упираться в фасады. Со вторым модулем работ еще меньше, поскольку здесь потребуется только монтаж планки.

Перед тем как делать угловой шкаф своими руками, неплохо разобраться в его размерности.

Так, стандартной высотой считается 2200 мм и выше, а это значит, что проем для фасадов должен быть не меньше 900 мм. Если двери будут распашными, то створки должны быть как можно меньше по ширине. К тому же нагрузка на петли будет умеренной, а потому и шкаф простоит дольше.

Второй важный момент – учет параметров комнаты и предполагаемой загрузки шкафа.

Под каждое конкретное помещение можно подобрать определенную конструкцию. Например, шкафы в виде трапеции и треугольника слишком сложны в плане расчетов, к тому же в них придется учитывать и особенную фурнитуру, и определенные детали. Подогнать правильно фасад без профессионального замерщика в этом случае практически нереально.

А может, классику?

Классический вариант углового шкафа имеет пять стен: вставляется он между секциями в мебельном гарнитуре. Система кажется сложной, но на деле она наиболее распространена и проста в изготовлении.

А вот если ставить такую конструкцию как самостоятельный элемент – это слишком сложно, да и материалов для ее создания потребуется немало. Шкаф получится габаритным, займет много места, а вот убрать в него много вещей просто не получится. Так что если есть возможность, лучше всего создавать встроенный угловой шкаф своими руками: рабочее пространство в нем будет больше, а материалов потребуется намного меньше.

Варианты для кухни

Конечно, создать огромный шкаф-купе угловойсвоими руками нелегко.

А потому чаще всего в спальню или гардеробную этот элемент мебели покупается. Но что делать, когда требуется конструктивное решение для кухни и при этом невозможно купить отдельно стоящий шкафчик? Ответ прост: “Сделать его самому!” Например, для кухни идеальной конфигурацией может стать Г-образная конструкция, состоящая из двух модулей, которые устанавливаются в угол.

Подобный угловой кухонный шкаф своими руками создать очень просто.Конструкция у него будет компактная и эргономичная, а потому даже в самой маленькой кухоньке он будет смотреться гармонично.

Что касается количества полок и системы открывания-закрывания, то в этом вопросе главную роль играют предпочтения хозяев. При этом стоит помнить об обязательных нюансах.Не стоит пытаться пилить ЛДСП дома самостоятельно, поскольку особенность угловых конструкций в том, что их нужно точно подгонять друг к другу и тщательно соблюдать геометрию.Создавая угловой кухонный шкаф своими руками, не стоит экономить на фурнитуре. Например, используя раздвижной механизм дверей, покупайте полное оснащение для проемов, а экономия может привести к тому, что через год ваш шкафчик прикажет долго жить.Стоит внимательно отнестись к выравниванию пола и потолка, чтобы ваша конструкция идеально вписалась в отведенный ей проем.

Как собрать?

Сборка углового шкафа – процесс не из самых простых, а потому потратить на него можно немало времени. Для этого нужно будет запастись шуруповертом, молотком, гвоздодером, шестигранными ключами, перфоратором или дрелью, ножовкой.

Стоит помнить, что все модули такой конструкции крепятся с помощью межсекционных стяжек,которые вставляются и закрепляются сразу. Обязательно нужно следить за тем, чтобы отверстия подходили друг под друга. До того, как монтировать дверцы, стоит заняться установкой монтажных планок и пластиковых подкладок для угловой петли – крепится она посредством саморезов.

Если вам требуется прикрепить угловой модуль к шкафу, то нужно выполнить крепления в нескольких местах. Это позволит сделать конструкцию прочнее и надежнее, да и простоит она намного дольше. Как видно, создать самый простой шкаф-купе угловой своими руками не очень легко, но вполне возможно.

Это универсальный элемент мебели, поскольку он позволяет более рационально и грамотно использовать свободное пространство. Если создавать его своими руками, можно придать системе любые конструктивные и стилистические особенности, благодаря чему она идеально впишется в комнату или кухню. Ну и не стоит забывать о своевременном составлении чертежей – они точно будут нелишними, если вы хотите, чтобы угловой шкаф, своими руками созданный, был цельным и качественным.

Изобретенный в США шкаф купе стали широко использовать как основной вид хранилища домашних вещей и одежды. В нашей стране этот вид мебели появился только в середине прошлого века. Это удивительно, потому что многие из нас жили в небольших квартирах, в которых его преимущества очевидны.

Планирование углового шкафа купе с распределением места для укладки вещей и обуви.

Отечественные умельцы не торопились делать шкаф купе своими руками. Причина в том, что корпусный вариант, кроме раздвижных дверей вместо створчатых, больше никаких преимуществ перед привычным для нас шкафом не имеет.

Намного проще сделать встроенный шкаф купе своими руками. Для его изготовления потребуется значительно меньше материала, и такое купе под силу сделать самостоятельно даже неопытному столяру. При меньшей занимаемой площади помещения такой вариант хранилища будет иметь больший объем, чем корпусный.

Устройство шкафа купе: отличительные особенности

Чертеж углового шкафа купе с размерами.

Раздвижные двери первых шкафов, выпускаемых нашей промышленностью, не имели роликов для передвижения. Внизу был продольный шип, по которому и перемещалась дверь, имевшая паз вдоль нижнего торца.

Такая простейшая конструкция была достаточно надежной. Недостаток ее состоял в том, что для перемещения дверей необходимо было прикладывать большие усилия, ведь сам шкаф и двери были изготовлены из тяжелого материала, каким в то время была ДСП.

Сделать шкаф купе своими руками можно встроенным или в обычном передвижном варианте. Угловой шкаф также можно самостоятельно изготовить встроенным или корпусным.

Угловой шкаф купе своими руками необходимо делать с привязкой к конкретному месту.

В плане он может иметь форму треугольника, трапеции, быть Г или П‑образной формы. Из других видов можно выделить пятистенку. Такая конструкция имеет форму пятиугольника, имеющего 3 прямых и 2 тупых угла.

В этом многообразии и состоит универсальность, которой обладает угловой шкаф купе. Если с другими формами все понятно, то пятистенка требует наглядности. Этот вариант шкафа купе, занимая немногим большую площадь, намного вместительнее, чем, например, треугольный аналог.

Этапы подготовки к изготовлению пятистенки

Делая шкаф купе своими руками, не пытайтесь в домашних условиях распиливать листовой материал, из которого будут выполнены боковые стенки и двери. Добиться вручную требуемой точности размеров, особенно углового шкафа купе, практически невозможно.

Определившись с размерами его боковин и дверей, целесообразно воспользоваться услугами мастерской, где имеется возможность обеспечить требуемую точность резки. Там же желательно обработать и торцы, которые будут видны снаружи. Элементы, расположенные внутри шкафа, можно изготовить самостоятельно.

Схема сборки двери купе для углового шкафа.

Прежде чем делать угловое купе своими руками, проверьте место установки.

Особенно это важно для встроенного варианта. Любые неровности пола или потолка в месте, где будут перемещаться двери, необходимо устранить. Иначе будут проблемы с монтажом направляющих для перемещения дверей.

Убедитесь, что нет электрических розеток и других элементов, которые могут повлиять при монтаже шкафа-купе своими руками. Учтите размеры плинтусов и, если имеется, лепки на стенах под потолком.

Нецелесообразно экономить на системе раздвижных дверей. Более дорогие итальянские или немецкие конструкции окупятся за счет надежности и длительной эксплуатации.

Показывать конкретную конструкцию кареток нет смысла. Их достаточно много, и каждая из них имеет свои особенности при монтаже.

Предварительно нужно разобраться, как монтировать: от этого будут зависеть размеры элементов шкафа. Более надежным является вариант дверей с верхней ходовой кареткой. Внизу двери будет ролик, движущийся по направляющей.

Прежде чем приступить к изготовлению шкафа купе своими руками, следует иметь соответствующий инструмент. При изготовлении встроенного варианта необходима дрель-перфоратор.

Потребуется электроинструмент для вворачивания саморезов. Желательно иметь ручную циркулярную пилу с направляющей линейкой. Также подойдет ручная пила.

Потребуются угловая струбцина, рулетка, степлер, молоток мягкий и твердый, дрель с набором сверл, шестигранный ключ для вворачивания конфирматов. Чтобы сверлить отверстия для конфирматов на заданную глубину, потребуются конфирматные сверла. Для простых сверл может использоваться ограничитель.

Необходимо закупить шканты, опоры для полок и саморезы.

Сверление отверстий в ДСП — основная операция при сборке мебели

Схема устройства углового шкафа купе.

Для скрепления панелей, изготавливаемых для мебели из ДСП, используют конфирматы. Обычно для мебели применяют конфирматы с размером D×L = 6,4×50 мм.

У такого крепления d=4,4 мм. Диаметр отверстия для него должен быть в диапазоне 4,5-5 мм. При большем диаметре крепление не будет надежным, при меньшем — конфирмат может разрушить материал ДВП.

Для сверления отверстий применяют специальные сверла, которые сверлят на глубину L и обеспечивают соответствующие размеры в верхней части конфирмата (H и h). После зенкуют поверхность плиты под шляпку. Вворачивают конфирмат, не прикладывая больших усилий, специальным шестигранным ключом.

3 варианта сверления:

    сверление на всю толщину;сверление в торце;сверление в 2-х деталях одновременно.

Еще один, самый сложный вариант — сверление под шканты. Общим условием для всех видов сверления является перпендикулярное положение сверла к поверхности.

Рассмотрим вариант сверления в 2-х деталях. Детали прикладывают друг к другу и крепят с помощью угловой струбцины или другого приспособления. После этого выполняют разметку и сверление.

Этот вариант самый быстрый и точный. Для определения метки по толщине ДСП, желательно сделать из дерева или алюминиевого уголка шаблон. Если толщина ДСП равна 16 мм, то центр отверстия в шаблоне должен находиться ровно посредине.

Варианты угловых шкафов купе.

Если детали соединяют так, что отверстия сверлят порознь, то от точности разметки зависит прочность крепления. Так приходится сверлить при соединении деталей на шканты.

Например, для установки крышки шкафа на шканты в ней сначала делают отверстия сверлом диаметром 8 мм с ограничителем, не позволяющим просверлить ее насквозь. Отверстия от края крышки сверлят с учетом отступа боковин, если он предусмотрен. Этим же сверлом делают отверстия в боковинах на глубину до 20 мм.

От точности разметки и зависит, попадут ли шканты в отверстия. В торцы шканты сажают на клей. При сборке заливать клей в отверстия на крышке мастера не рекомендуют, возможно, придется разбирать шкаф.

Особенно легко собрать встроенный шкаф, у которого будет всего 2 боковины, закрепленные перпендикулярно к стене. Эти детали крепят надежно к потолку, полу и стене с помощь уголков.

Уголок закрепляют к основанию с помощью пластмассовых дюбелей и саморезов или шурупов. Боковину к уголкам крепят саморезами. Между этими элементами и необходимо закрепить систему передвижения дверей.

При соответствующей подготовке проблем со сборкой шкафа возникнуть не должно.

Проект данного углового шкафа поможет с легкостью превратить пустующий угол в вашей квартире в чрезвычайно удобное место для хранения вещей. Кроме того, этот угловой шкафчик придаст помещению стильный и необычный вид.

Проект углового шкафа разработан максимально просто, и при этом количество отходов будет минимальным.

Приблизительные параметры углового шкафа

Учтите, что параметры рассчитываются от высоты изделия — в 183 см. Ширина же и глубина углового шкафа могут с легкостью варьироваться в зависимости от индивидуальных особенностей вашего жилого помещения.

Для работы вам потребуется запастись следующими материалами:

    2  доски–  2,5 х30 см, длиной 180 см,1 доска – 2,5х20 см, длиной 180 см,1доска – 2,5х10 см, длиной 180 см,1 декоративная отделочная рифленая панель, желательно толщиной 6-9 мм,3 доски 2,5х7,5 см, длиной 240 см,1 доска 2,5х5 см, длиной 90 см,1 планка фигурной отделки, длиной 90 см.

Следующие детали необходимо будет выпиливать:

    1 – 2,5 х 20 см, длиной 183 сантиметра (для задней части шкафа),6 – 2,5 х 30 х 76 сантиметров, боковые стороны срезаны под углом 45* (смотри шаг 1),2 – 2,5 х 7,5 х 183 (для передней отделки),2 -42 х 183 рифленая панель,2 – 2,5х10 х 67 см для отделки верха и низа,1 – 2,5 х5 х 67 см  для столешницы.

Шаг 1. Выпиливаем полки

Этот шаг вам дастся легко и просто. Как правило, на этом этапе не вызывает никаких затруднений.Приготовьте сосновые доски 2,5х10 см и внимательно измерьте их ширину.Обычно она колеблется от 17 до 18 сантиметров. Обратите внимание, что боковые стороны деталей следует аккуратно отрезать под углом 45 градусов.

Для этого намного удобнее сначала отмерить на доске угол 45 градусов, провести черту до следующего края, отмерить необходимое расстояние, равное ширине задней стенки, и уже непосредственно от этой точки отложить к другому краю угол 45 градусов.Следующая деталь будет располагаться в противоположном направлении. Сначала отпилите первую полку, затем деталь аккуратно приложите к угловому спилу, а по ней начинайте отмерять следующую деталь. Таким образом, необходимо будет сделать шесть досок.

Шаг 2. Задняя спинка шкафа

Теперь займитесь подготовкой задней панели будущего шкафа таким образом, как это показано на схеме.

Все полки должны быть подогнаны по высоте расположения. Просверлите необходимые отверстия, а затем нанесите в них клей. Крепить полки необходимо при помощи 2-х дюймовых болтов и клея.

Шаг 3. Отделка передних угловых краев

Нанесите маркировку на лицевой стороне отделочной планки ?

дюйма по всей ее длине соответственно задней панели.Затем приложите все полки к своим местам, как показано на рисунке выше. Аккуратно просверлите отверстия.Винты должны располагаться следующим образом: 50-мм винты — с внутренней стороны и 35 милииметровые — с внешней стороны. Таким образом получается по два винта на полку.

Используйте клей.Не крепите их чрезмерно прочно. Боковые стороны шкафа должны будут закрываться  симпатичными декоративными панелями . Главное, чтобы полки встали гармонично на свои места.

Шаг 4.  Рифленые панели»

Измерьте ширину открытых боковых стенок шкафа, после чего отрежьте от панелей детали соответствующего размера.

Постарайтесь, чтобы панели прилегали максимально плотно. Нанесите на края полок клей и при помощи винтов 35-миллиметровок плотно прижмите панели к полкам. В первую очередь обратите внимание на задний стык, поскольку как этот шов будет заметен, а передние стыки будут скрыты за декоративной отделкой.

Шаг 5. Отделка полок

Можно сначала собрать отделочную лицевую рамку шкафа, а уже только потом прикрепить ее.

Или же можно поступить по-другому и прежде всего прикрепить декоративные полоски в ребрам полок с помощью готовых гвоздей или с помощью 50-мм винтов и клея. В таком случае нужно будет просверлить направляющие отверстия на концах полок — под три винта с каждой из сторон. Нижнюю планку вы можете вырезать по своему желанию — как вам то нравится.

Шаг 6. Крепление декоративных планок

Измерьте длину верхнего переднего края шкафа с учетом боковых уголков.

Шаг 7. Двери

Это один из самых сложных этапов работы. Немногие из нас имеют, скажем, фрезерный станок или электропилу.

к тому же, изготовление двери требует от вам усидчивости, внимательности и сосредоточенности.Однако, если вы найдете вышеуказанные инструменты, то вы можете изготовить двери для вашего шкафа со вставками, так как показано выше. Несмотря на наличие нескольких полок, толщина готовых дверей не должна превышать 18 миллиметров — вероятно, вам придется вставить куски декоративной панели в рамку. Но возможны и многие другие варианты.

Шаг 8.

Двери можно также сделать накладными.

Каким образом?Просто смастерите раму из деревянных деталей размером 2,5х7,5 см либо из любых отделочных планок. Для сборки рамы возьмите декоративные 75 миллиметровые винты. Затем закрепите сзади детали из рифленых декор-панелей, но главное, убедитесь в том, что при закрытии дверей они не будут упираться в полки.

Шаг 9.

По центру дверей можно добавить планку таким образом, чтобы между этими створками не оставалось никакого зазора.

Вот и все! Ваш угловой шкаф готов и вы можете использовать его по назначению!P.SПри реализации данного проекта углового шкафа мы пытались строго придерживаться вышеуказанных размеров и параметров.Но совершенно ясно, что в действительности этот шкаф должен быть намного шире.

Для этого вам необходимо просто возьмите для задней спинки шкафа доску размером  2,5х30 см, а не 2,5х20 см как указано в этом проекте. Глубина полок при этом не изменится.Измерьте угол вашего помещения. Если он составляет не менее 55 сантиметров, то вам необходимо будет использовать несколько симпатичных декоративных панелей.

Расскажите о нас своим друзьям!

Вернуться назад к списку статей

Похожие статьи

Гардеробные шкафы угловой конструкции чрезвычайно эргономичны: за счет скошенной формы они не производят впечатление громоздких и, одновременно с этим, чрезвычайно вместительны. Рассмотрим на примерах, как сделать угловой шкаф своими руками – какие можно реализовать модели, какими могут быть типовые размеры, наполнение и как рассчитать детали на примере готовых чертежей и схем.

Конструкции, чертежи и фото угловых шкафов

Условно угловые шкафы можно разделить на две категории: скошенной трапециевидной и строго прямоугольной формы, с диагонально и перпендикулярно расположенными фасадами. И в том, и другом случае шкаф может быть:

    Симметричным и асимметричным.С отдельными антресолями и без антресолей.Комбинированного наполнения и выделенного исключительно под полки или плечики.С внутренними или наружными ящиками.С разным числом фасадов (однодверные, двухдверные, трехдверные).С исполнением в виде витрин, открытых стеллажей и рассчитанные под хранение одежды.

Будем рассматривать только схемы гардеробных (плательных) угловых шкафов своими руками.

Угловые шкафы с перпендикулярными створками, чаще всего, представляют приставную композицию из двух обычных шкафов слегка измененной конструкции. В редких случаях могут быть литой конструкции, особенно если фасадная часть раздвижная, «гармошкой».

Преимуществом угловых шкафов трапециевидной формы является большая вместительность и функциональные возможности. Например, ширину наружных боковин можно уменьшить до минимума и это не помешает размещать плечики с объемной одеждой – ведь к центру внутренняя часть расширяется.

Угловой шкаф своими руками: определяемся с размерами

Прежде чем задаваться вопросом, как сделать угловой шкаф своими руками, нужно определиться с габаритными размерами. Эргономичные формы привлекают многих, но не всегда удается осуществить желаемое, если отведенное пространство для размещения слишком мало.

Самые малые размеры углового шкафа своими руками можно сопоставить типовым габаритам кухонного навесного модуля. Он занимает 600х600мм от угла.

Чтобы фасад был достаточной ширины (400 мм минимум), глубина стоевых (боковин) задается не более 300мм. Естественно, при таких габаритах речи быть не может о размещении штанги под плечики. Только полки либо крючки под одежду.

Для углового плательного шкафа, с отделением под навесную одежду, расстояние от угла, по крайней мере, с одной стороны должно быть не менее 800мм.

Тогда глубина стоевой может быть заложена как 450мм, что вполне хватит для плечиков с легкой одеждой (для «мужской» и верхней одежды требуется от 500мм). Схемы угловых шкафов своими руками примерно такие, в соотношении глубины стоевых и оставшегося места для фасада.При несимметричных вариантах вполне можно реализовать задуманное с размерами от угла 850х650мм, 800х700мм и т. д.

Как сделать угловой шкаф своими руками на примере чертежа

Рассмотрим типовую симметричную модель, с габаритными размерами 2100х900х900мм. Чертеж углового шкафа своими руками будет выглядеть следующим образом.Вдоль одной из сторон ширина корпуса допускает размещение полок, сделать их необходимо с учетом требуемого места для навески штанги – от 500мм минимум.

В секцию с полками можно встроить ящики. Единственный нюанс, который в дальнейшем следует учесть – это размещение петель на фасад. Петля не должна «попасть» ни в ящик, ни в полку!

Высота шкафа допускает размещения двух штанг под одежду. Расстояния 900-1100 мм достаточно для коротких пиджаков, рубашек, а подол длинных платьев можно просто «перекидывать» через нижнюю штангу. Либо можно сделать полку сверху или снизу, под головные уборы или обувь.

Как рассчитать детали углового шкафа своими руками

После того, как определились с размерами углового шкафа своими руками, внутренним наполнением, можно начинать рассчитывать детали. Самый простой вариант – в виде таблицы в офисной программе Excel.

Все детали записываем в строгом соответствии с фактурой рисунка, сначала длина, потом ширина. Если вбить формулу в табличную форму по подсчету квадратуры каждой детали, то можно просуммировать и примерно прикинуть, в какой объем «выльется» шкаф.Одновременно обозначаем видимые стороны, которые нужно будет закатать кромкой единичками.

Также формулы помогут предварительно подсчитать метраж торцевой ленты.Рекомендую выделять детали неправильной формы, чтобы не выпустить их из виду (например, как в приведенной таблице — желтым цветом). А также наглядно показывать, вдоль какой из сторон они будут закатываться кромкой.Как посчитать размер фасадов на угловой шкаф можно посмотреть здесь. Строго говоря, фасадная часть может быть выполнена из другого материала – например, МДФ или массива.Аналогичным методом считается деталировка ДВП.

Карты кроя углового шкафа своими руками

Расчетные размеры деталей из Excel переносятся в специальную программу раскроя. Детали, для которых непринципиально направление рисунка (например, ребра жесткости, цоколь, внутренние полки) можно вращать, чтобы минимизировать отходы.

В нашем случае есть резон делать фасадную часть из другого материала – корпус углового шкафа своими руками экономично «ложится» на два листа.Распил можно заказать в сторонней организации вместе с закаткой ПВХ. Обычно такие услуги предоставляют все фирмы, торгующие ЛДСП. В домашних условиях ПВХ закатать довольно трудоемко и аккуратно вряд ли получится.

Придется довольствоваться меламиновой лентой, единственный плюс которой – дешевизна. По таблице видно, что понадобится 28,83 погонных метра. Но лучше брать с запасом, +10-15%.

Как разметить детали шкафа под засверловку

Если правильно разметить и засверлить все детали на угловой шкаф своими руками, то в итоге он соберется очень просто, как конструктор. Удобней всего это делать в специальных мебельных программах, например, Базис Мебельщике.

Принципы простые:

    Мебель собирается на евровинты (конфирматы).Детали засверливаются в торец и с лицевой стороны.Расстояние от края детали лицевой стороны должно быть одинаковым. Например, 50 мм. Или по центру.

После того, как крепеж расставлен, нумеруем детали. Если есть детали одинакового размера, но с разным принципом крепления, используем дополнительную маркировку (а, б, и т. д.).В Базис Мебельщике можно получить спецификации на засверловку в таком виде.

Но тут надо быть внимательным, четко представлять, где у детали углового шкафа своими руками «лицо», а где «изнанка», по закатанным кромкой сторонам. Программа этого нюанса не видит, расставляет крепеж слева направо. И в процессе засверловки могут попасться детали, которые нужно будет отзеркалить. В принципе, это не сложно. Все равно со спецификациями засверловки весь процесс пройдет гораздо быстрее.

Во сколько обойдется изготовление углового шкафа своими руками?

При правильном составлении чертежей углового шкафа своими руками, всех расчетных этапов риски ошибок, которые ведут к неизбежным дополнительным тратам, сводятся к нулю. Если делать любую мебель своими руками, то она всегда обходится дешевле. Собственно, ничего не мешает спрогнозировать расходы до начала всех работ.

Узнайте все цены на материалы, фурнитуру и метизы в вашем городе, которые потребуются при изготовлении шкафа своими руками, и вбейте в простую экселевскую табличку. Самые существенные затраты будут на закупку ЛДСП и крой. Мы брали типовую модель – от изменений в большую или меньшую сторону на 100-200мм расход материала существенно не поменяется. Также примерно уйдет 2-3 листа в зависимости от количества полок и фасадов (будут они заказываться отдельно или нет).

Источники:

  • fb.ru
  • dekormyhome.ru
  • best-sborka.ru
  • sdelay-mebel.ru

выбор материалов, дизайна и конструкции

Любая мебель должна сочетать в себе красоту дизайна и удобство в использовании. В условиях маленьких квартир, где каждый квадратный сантиметр на вес золота, огромную роль играет компактность мебели. В таком случае, идеальным решением будет установка углового шкафа, который при большой вместительности не будет занимать много места. Заказав понравившуюся мебель, покупатель сталкивается с вопросом монтажа. Здесь есть два варианта выхода из ситуации — доверить сборку посторонним людям и переплатить за это внушительную сумму денег или же решить эту задачу самостоятельно.

Преимущество угловых шкафов в том, что они занимают мало места, зато умещают в себя много вещей.

Старайтесь точно совмещать все отверстия, не соединяйте их принудительно, вставляя стяжку, когда отверстия еще не совпали полностью.

Специалисты точно знают, как собрать изделие правильно и быстро.

Сборка своими руками

Сборка углового шкафа своими руками имеет ряд преимуществ.

  • Во-первых, это экономия денежных средств.
  • Во-вторых, собирая мебель самостоятельно, вы сможете сделать все качественно, ведь не всегда можно полагаться на добросовестность наемных работников.

Также, не смотря на то, что это занятие трудоемкое и кропотливое, оно к тому же интересное и полезное, ведь выполнив эту работу, вы приобретаете новый опыт. Важно понимать, что этот процесс не имеет значительных сложностей и не требует особых профессиональных навыков, покупатель получает своего рода большой конструктор с инструкцией по сборке. Даже если в комплекте деталей не оказалось инструкции, то можно всегда обратиться за помощью в интернет.

Это идеальный вариант для людей, проживающих в малогабаритных квартирах, где дорог каждый сантиметр.

Когда угловой шкаф устанавливается в комбинации с моделью купе, возможна ситуация, когда дверь первого будет бить по купе.

На сборку мебели выезжают хотя бы двое работников, которые могут квалифицированно помочь друг другу.

Дизайн и конструкция

 В зависимости от вкуса и фантазии клиента, а также от требуемого функционала мебели, можно выделить следующие вариации. В первую очередь, такие шкафы делятся на встроенные и отдельно стоящие (корпусные). Корпусные могут быть выполнены как цельной конструкцией, так и объединением двух прямых составляющих. По своей форме они делятся на следующие группы:

  • треугольные;
  • трапециеподобные;
  • г-образные;
  • пятистенные;
  • округлого выполнения.

Однако к каждому изделию идет подробная инструкция по сборке углового шкафа.

Во время монтажа двери фиксатор должен находиться в открытом положении. Затем его необходимо закрыть.

Когда угловой шкаф устанавливается в комбинации с моделью купе, возможна ситуация, когда дверь первого будет бить по купе.

Выбор формы зависит от желания заказчика, а также от особенностей комнаты. По виду открывания створок, они делятся на распашные, раздвижные (купе) и комбинированные.

Схема сборки углового шкафа купе тоже прилагается к изделию.

Собрать такое изделие– задача посильная, особенно при помощи инструкций.

Дизайн выбранного изделия должен сочетаться со стилистикой остальной комнаты. Это касается как стиля выполнения, так и цветовой гаммы.

Ища профессионалов, ориентируйтесь не на их цену, а на мастерство.

Угловые шкафы выглядят небольшими, но на самом деле они довольно вместительны за счет своей глубины.

Выбор материалов и инструментов

 Материал, из которого будет изготовлен ваш шкаф, это важный аспект, от которого будет зависеть красота и долговечность мебели. Ценовая политика рынка делится на две группы.

  1. К первой, более дорогой, относятся изделия из натуральной древесины. Они отличаются высокой ценой, большим весом и высокой требовательностью к уходу.
  2. Более дешевыми и простыми в монтаже и эксплуатации являются изделия из ДСП (древесно-стружечной плиты) и МДФ (мелкодисперсной фракции). Однако из недостатков стоит отметить их меньшую долговечность.

Угловой шкаф позволяет эффективно использовать нерабочие зоны, прилегающие к корпусной мебели, а также пространство в углах помещений.

Сборка достаточно проста и вполне может быть выполнена своими силами.

Самостоятельная сборка углового шкафа потребует некоторого набора инструментов. В основном, это:

  • перфоратор для бурения отверстий в стене;
  • шуруповерт;
  • набор шестигранных ключей;
  • молоток;
  • отвертка;
  • ножовка.

Принципиальные схемы расположения деталей и очередность их сборки в готовое изделие указаны на рисунках в инструкциях по установке.

Принципиальные схемы расположения деталей и очередность их сборки в готовое изделие указаны на рисунках в инструкциях по установке.

Если магазинная сборка не включает в себя дополнительную сборочную фурнитуру (саморезы, заглушки, петли, конфирмат и т.д.), необходимо позаботиться об их покупке самостоятельно. Каких-то особенных плотницких инструментов этот процесс не требует.

Принципиальные схемы расположения деталей и очередность их сборки в готовое изделие указаны на рисунках в инструкциях по установке.

Перед установкой ответной планки под петли нужно четко знать, в какую сторону будет открываться дверь.

Сборка углового шкафа и ее особенности

  1. Если обыкновенный шкаф можно просто надежно поставить на ровной поверхности, то основной особенностью таких гарнитуров является их монтаж крепежами непосредственно к стене. Поэтому на первом этапе работ необходимо подготовить отверстия под крепежи. Затем происходит установка монолитных несущих стен, к которым будут достраиваться остальные детали.
  2. Необходимо сразу сравнить количество деталей в наличии с тем, что предлагает инструкция по сборке углового шкафа. В случае недостачи лучше сразу обратиться в магазин. Важно подробно ознакомиться с типом деталей, а также местами их соединений.
  3. После нанесения разметки сверлятся отверстия, и шкаф собирается от больших деталей к меньшим.
  4. 4. В конце работы к стенкам крепятся петли, а на них вешаются дверцы. Этот момент нужно предусмотреть на этапе расчетов, четко понимая, в какую сторону будет открываться створка.
  5. Все работы с дверцами проводятся только при открытом положении фиксатора, который закрывают после проведения монтажа. Если конструкция предусматривает комбинацию со шкафом купе, необходимо удостовериться, что выезжающей двери не мешают остальные элементы мебели.
  6. После завершения работы можно позаботиться о внешнем виде готового изделия. Все соединения закрываются заглушками под цвет поверхности, при отсутствии торцевой декоративной полосы, можно наклеить ее самостоятельно, затем при помощи канцелярского ножа удалив излишки.

После сверления каждого отверстия сразу вставляйте межсекционные стяжки и закрепляйте их.

Когда угловой шкаф устанавливается в комбинации с моделью купе, возможна ситуация, когда дверь первого будет бить по купе.

Отдельно стоит отметить монтаж выдвижных тумб, поскольку это наиболее ответственный момент в сборке таких гарнитуров. Выдвижные полки и тумбы двигаются внутри конструкции на колесиках по специальным направляющим. Существуют варианты с деревянными и металлическими направляющими, однако если речь идет о действительно качественной сборке, то деревянный вариант стоит сразу отметать. Крепление направляющих на внутренние стенки необходимо выполнять строго друг напротив друга, обязательно придерживаясь уровня. Даже малейший перекос приведет к затруднению при эксплуатации подвижных деталей мебели. В том случае, если в тумбе или ящике будет храниться много вещей, или же они будут иметь большой вес, можно закрепить с каждой стороны по две направляющие. Такое решение придает конструкции повышенную надежность.

В случае, когда проект углового шкафа разрабатывался заказчиком самостоятельно, рекомендуется пригласить для сборки специалистов компании.

Собрать такое изделие– задача посильная, особенно при помощи инструкций.

Соблюдая простые инструкции и следуя рекомендациям специалистов, довольно не сложно разобраться, как собрать такой элемент мебели, как угловой шкаф.

Все модули крепятся друг к другу при помощи межсекционной стяжки.

В конце пройдитесь по стяжкам еще раз.

ВИДЕО: Угловой шкаф купе в прихожую!

Предыдущая

ШкафыКак обновить старый шкаф в вашем доме

Следующая

ШкафыДелаем шкаф в туалет своими руками

Как сделать угловой шкаф своими руками подробная инструкция

Собственники малогабаритных квартир сталкиваются с проблемой нехватки места. Хотя практически все углы в комнатах, на кухне и прихожей остаются пустыми.

А ведь если в углу сделать шкаф можно «убить сразу двух зайцев» — украсить интерьер и решить проблему лишних вещей. Давайте подробней рассмотрим вопрос о том как его смонтировать.

Угловой шкаф своими руками

Угловые шкафы могут быть нескольких конфигураций:

  • треугольные;
  • в виде буквы «Г»;
  • в виде трапеции;
  • 5-ти стенными.

Классический – 5 стенный, отлично вписывается между мебелью. Теперь переходим к процессу изготовления.

Работу начинаем с подготовки:

  1. Составляем схему;
  2. Определяем необходимое количество материала;
  3. Подготавливаем материал и инструмент.

Необходимый материал:

  • ДСП, МДФ или доски;
  • дюбеля;
  • клей;
  • саморезы;
  • зеркало;
  • мебельная фурнитура;
  • ролики – выбирать надо качественные, иначе быстро выйдут из строя;
  • профиль –желательно стальной.

Инструмент для монтажа:

  • перфоратор, дрель;
  • рулетка;
  • строительный уровень;
  • молоток;
  • ножовка или электро лобзик.

Раскроить детали лучше на заказ в мастерской или магазине, но если Вы не боитесь трудностей можно сделать и самостоятельно.

Видео: Угловой шкаф купе.

Выбираем размеры

Размер напрямую зависит от площади помещения где он будет находиться. При этом есть несколько рекомендаций, которые желательно соблюдать:

  1. отдел для верхней одежды не должен быть менее 80 см;
  2. минимальная высота для верхней одежды 1,4 м;
  3. ригель должен располагаться на такой высоте, что бы до него легко можно было достать, для этого нужно учесть рост всех членов семьи.

Сборка

К потолку, стенам и полу, в тех местах где должны находиться стенки крепится металлический уголок. Чтобы не было перекоса дверей проверяем все уровнем. Из заготовок собираем каркас, при ответственном подходе к раскрою сборка пройдет без проблем. На дверь закрепляются ролики.

Монтируются направляющие и устанавливается дверь. После этого можно закрепить фурнитуру и обустроить внутреннее пространство шкафа:

  1. монтируются перегородки;
  2. закрепляются вешалки, полочки, зеркала;
  3. прикручиваем дверные ручки.

Вот и все угловой шкаф –удобный и функциональный готов вам служить верой и правдой.

Угловой шкаф на кухню

Вопрос с нехваткой места в кухне стоит на первом месте. Чтобы получить шкаф высокого качества, сборку желательно производить по следующим рекомендациям:

  • раскрой деталей лучше заказать специалистам, это поможет соблюсти геометрию;
  • перед заказом необходимо сделать чертеж;
  • производить замеры необходимо после выравнивания пола, потолка и стен;
  • используйте только качественную фурнитуру, она обойдется дороже, но это того стоит.

В конструктивном исполнении углового шкафа может быть два вида соединения:

  1. под углом 90 гр., под ним можно установить обычную столешницу;
  2. под углом 45 гр., можно установить угловую мойку.

Чем конструкция с соединением под углом 90 градусов отличается от стандартной. Модель с таким соединением имеет такие конструктивные особенности как:

  1. дополнительные вставки, которые стягивают ящики между собой и являются фасадом;
  2. уступ в верхней и нижней части.

Угловой шкаф, соединяемый под углом 45 гр. Такая конструкция имеет также две особенности:

  1. Габариты – если нижний будет шириной 60 см, тогда навесной – 90 на 90 см.
  2. Расположение деталей. В стандартной конструкции боковые части располагаются между верхним и нижним, а тут наоборот – верхний и нижний между боковыми. И по другому установить фасад не получится. Под таким угловым шкафом и столешница должна быть такой же формы.

Из гипсокартона

Монтаж углового шкафа из гипсокартона начинается с чертежа:

  • сначала надо определить место, где он будет установлен;
  • затем делаем схему, на которую наносим габариты и размеры деталей, даже самых мелких;
  • определяем количество выдвижных ящичков, подвесных корзин, дверей и размечаем где они будут установлены;
  • указываем толщину гипсокартона, без этого не возможно произвести точный расчет.

Устройство каркаса

На пол, стены и потолок наносим разметку будущего шкафа. Если планируется установка светильников, наносим разметку для их крепления. На направляющий профиль закрепляем резиновую изоляцию с той стороны, которая ляжет на основание. По линиям разметки крепим направляющие с помощью дюбель гвоздей.

Так же крепим по нанесенной разметке и подвесы. В зависимости от основания выбирается и крепеж. Например к кирпичной или бетонной стене, крепят дюбель-гвоздями, для деревянной стены подойдут гвозди или саморезы. От выбора крепежа зависит прочность всей конструкции.

Затем в направляющие вставляются вертикальные стойки и фиксируются подвесами с помощью саморезов с пресс-шайбой. Теперь можно смонтировать ребра жесткости между вертикальными стойками. Стоит заметить, чем больше будет таких ребер, тем устойчивей будет конструкция.

Самыми укрепленными должны быть места , где устанавливаются ящички и полки.
Металлический профиль для каркаса можно заменить на деревянные рейки, главное, чтобы древесина была сухая, сырое дерево даст усадку и произойдет деформация.

Обшиваем каркас

Нарезать заготовки из гипсокартона можно электро лобзиком или ножовкой. Края обработать специальным кромочным рубанком.

Расставляем элементы в отведенных для них местах и прихватываем саморезами. Теперь можно окончательно закрепить листы, саморезы завинчиваются через каждые 20 см. Шляпки саморезов утопляем на 1 мм в лист.

В местах, где будут полочки крепим мебельные уголки и укладываем полки, которые можно сделать из двух склеенных листов гипсокартона. После этого монтируем штанги, устанавливаем светильники.

И вот только после этого можно делать точные замеры и заказать двери. Если дверь заказать раньше, то размеры по факту могут не совпасть с первоначальными.

Отделка

После того как конструкция смонтирована, ее надо облагородить. Для этого нужно:

  1. заделать все стыки шпаклевкой;
  2. загрунтовать наружные и внутренние поверхности;
  3. наклеить ленту серпянку;
  4. на углы установить малярные уголки;
  5. зашпаклевать, когда шпаклевка высохнет зашлифовать, после чего еще раз зашпаклевать;
  6. опять прогрунтовать, и после того, как грунтовка высохнет, провести финишную отделку.

Финишная отделка делается на Ваш вкус, это может быть и покраски, и отделка зеркалами, в ванной можно облицовывать плиткой.

Посмотрите видео: Как собрать шкаф-купе своими руками. Видеоинструкция по установке.

Схема углового шкафа купе с размерами – фото

Угловой шкаф – удобный и достаточно простой в исполнении мебельный элемент. Популярность его обусловлена возможностью использовать обычно пустующие углы помещения. При этом наполнение модуля может быть самым разнообразным, а установить его можно практически в любой комнате и даже в коридоре.

Выбираем схему шкафа

Разработка проекта: общие требования

Как и для всякой другой конструкции на первом этапе производится выбор модели и способа установки. Схема на этой стадии может показаться лишней, но на самом деле даже самый простой чертеж позволяет наглядно убедиться в достоинствах и недостатках каждого варианта шкафа купе.

Шкаф купе

Месторасположение

Принципиально любой угол в помещении подойдет для размещения углового шкафа купе. Но на самом деле на расположение конструкции влияет множество других факторов.

  • Ровные поверхности – стена и пол должны быть обязательно ровными. Это требование одинаково актуально и для встраиваемых угловых моделей, и для корпусных. Причина: раздвижная система, которая при несоблюдении вертикали и горизонтали не будет нормально функционировать.

  • Наличие розеток, распределительных коробок, трубной разводки – установка возможна, но крайне затруднена.
  • Назначение – в прихожей, где шкаф купе предназначен для размещения верхней одежды, его расположение определяется входной дверью, наилучший вариант – между дверями и стеной. Если размеры простенка не позволяют, тогда используется другой угол. В гостиной и спальне угловой модуль часто применяется для изменения пропорций комнаты, и в этом случае его местоположение нужно подбирать в соответствии с дизайнерскими замыслами.



Форма в сечении

  • Треугольник – является оптимальным решением в том случае, если будет занимать большую площадь. По сути, он образует собой гардеробную, где есть место не только для хранения одежды, но и для переодевания.
  • Трапециевидная – может иметь как симметричную, так и асимметричную форму, позволяя максимально полезно использовать площадь. Недостаток – угловой модуль является самостоятельным элементом и состыковать его с другими шкафами для того, чтобы образовать единый ансамбль, невозможно.

  • Пятиугольник – с тремя прямыми углами. Может комбинироваться с другими предметами меблировки или быть отдельно стоящим элементом. По сравнению с треугольным, данный вариант занимает меньше места при практически такой же полезной площади. На схеме хорошо видна эта особенность: обрезая прямыми отрезками острые концы треугольника, получают пятиугольник, в котором наполнение может быть точно таким же, но с обычной глубиной полок. На фото – угловой шкаф-купе.
  • Г-образная – если подразумевается использование раздвижной системы, то такой вариант получают только путем стыковки двух обычных прямоугольных отсеков. Фасад одного из них частично перекрывается перпендикулярно стоящим элементом, а частично – створкой. Это несколько затрудняет доступ в наполовину закрытый шкаф купе.

Ограничение в размерах

В первую очередь ограничение обуславливается применением раздвижной системы. Для ее нормальной эксплуатации необходимо соблюдение определенных норм.

  • Соотношение высоты и ширины створки составляет примерно 1:4. Соответственно, при высоте шкафа купе в 2400 мм, минимальная ширина створки должна составлять не менее 600 мм. При меньшей ширине полотно теряет устойчивость.
  • Ширину фасада углового шкафа составляет суммарная величина двух створок, то есть, при указанной высоте не менее 1200 мм. Уменьшить ширину фасада можно, только уменьшив и высоту.

  • Максимальная ширина створки достигает 1000–1200 мм. Это не самое удачное решение, так как даже изготовленная из ДСП, дверь будет тяжелой и неудобной.
  • Размер боковых стенок определяется глубиной полок и способом использования – в качестве самостоятельного элемента или в составе ансамбля. В последнем случае ширина боковин совпадает с параметрами других отсеков, в первом – с глубиной полок.

Выбор оптимальной схемы

Чертеж на бумаге – наглядный и простой способ подобрать максимально выгодный вариант.

На схеме указываются размеры помещения.

  1. От вершины выбранного угла откладывается предполагаемые размеры стен шкафа купе, примыкающие к стенам помещения.
  2. Если речь идет о треугольном модуле, то вершины отрезков соединяются, полученная гипотенуза измеряется. Очевидно, что величина ее должна быть больше предполагаемой ширины фасада.
  3. Если планируется пятистенок, то от концов отрезка откладываются перпендикуляры с длиной, равные предполагаемой ширине боковин. Затем их концы соединяется и измеряется ширина фасада. Если величина ее меньше минимальной ширины двух створок, то либо следует увеличить общие параметры модуля, либо отказаться от использования раздвижной системы. На фото демонстрируется чертеж.
  4. На схеме указывается так же и наполнение, так как в большинстве случаев оно требует монтажа дополнительных перегородок.

Чертеж углового шкафа: изготовление гардероба

Установка в помещении углового шкафа позволяет более рационально использовать его пространство. Сборка такой конструкции не так сложна, но еще проще ее изготовить, если есть схема.

Угловой шкаф сохранит много полезного места в помещении.

На первой схеме (рисунок № 1) показан гардероб, который будет оборудован одной дверцей, навешенной на петли, так как габариты фасада и конфигурация шкафа не позволяют сделать из него купе. Однако шифоньер таких размеров достаточен для хранения вещей небольшой семьи. При необходимости вы можете изменить его высоту.

Угловой гардероб

Вторая схема (рисунок № 2) показывает устройство шкафа.

Рисунок 1. Чертеж углового шкафа.

  1. Стойка А соединяется со стойкой 3, царгой из ЛСДП. Царга служит только усиливающим прочность конструкции элементом, поэтому ниже и выше ее стенку можно обшить фанерой или радиокартоном.
  2. К стенке 3 крепится стойка Б.
  3. Жесткость соединения стенок Б и В обеспечивает полка А (все несущие элементы шкафа стягиваются конфирматами, можно упрочить гардероб мебельными уголками).
  4. Полка Т прикручивается к царге и стойкам А, Б и 3. Остальные полки устанавливаются на врезанные в стенки шканты или пластиковые опоры.
  5. Габариты крышки и дна углового шкафа отличаются, так как дно будет крепиться внутри стенок, а крышка будет надеваться на них. При вырезании дна нужно учесть толщину ЛДСП, из которой будут вырезаться стойки.
  6. Дно закрепляется на некотором расстоянии от пола, поэтому стороны А и В будут служить
  7. своеобразными ножками гардероба.
  8. Под дверцей будет располагаться фасадный цоколь.
  9. Под полкой Т устанавливается штанга из деревянного стержня или металлической трубки.
  10. Дверь навешивается на 3 мебельные петли.

Приведенный ниже чертеж (рисунок № 3) детализирует размеры царги, полок (Т, А).

Вернуться к оглавлению

Изготовление мебели

Для сборки шифоньера понадобятся:

Устройство углового шкафа.

  • ЛДСП толщиной от 16 до 22 мм;
  • ДВП;
  • стальная, алюминиевая трубка или стержень из древесины;
  • полкодержатели или шканты;
  • мебельные петли-навесы;
  • мебельные уголки;
  • саморезы ;
  • конфирматы;
  • пластиковые заглушки;
  • кромочная лента;
  • электролобзик или циркулярка;
  • дрель-шуруповерт;
  • рулетка;
  • карандаш;
  • угольник и линейка.

Приступайте к изготовлению.

Размеры царги и полок углового шкафа.

  1. Разметку перед пилением ДСП делайте с помощью угольника. Измеряйте диагонали каждой заготовки: они должны быть равными.
  2. Плиты распиливайте только специальной пилкой или диском для древесно-стружечной плиты. Резку ведите на максимальной скорости, не останавливаясь, чтобы не было сколов. К слову, можете наклеить на линию реза скотч, он предотвратит откалывание от плиты облицовки.
  3. Кромки заклейте меламиновой лентой. Она приклеивается горячим утюгом. Излишки ленты срезайте канцелярским ножом.
  4. В стойке А или В сделайте глухие отверстия для навесов. Диаметр отверстий – 30 мм, глубина – 12,5 мм. Сверление ведите, пользуясь специальной коронкой и ограничителем глубины. Установите петли в гнезда, закрепите их саморезами.
  5. Нанесите соответствующую разметку на дверцу и приготовьте на ней отверстия для крепления навесов. Можете приклеить или прикрутить к полотну двери зеркало.
  6. Разметьте места установки конфирматов и сделайте в заготовках отверстия под крепеж, предварительно наколов их центры шилом. Раззенкуйте отверстия, чтобы головки крепежа не выступали за плоскость плит. Высверлите в плитах А и 3 глухие или сквозные отверстия для крепления поперечной штанги.
  7. Установите между стенками А и 3 перекладину, царгу и полку Т.
  8. Установите стойку Б и стяните с ней полку А. Прикрепите к полке стойку В.
  9. Положите конструкцию и вставьте плиту днища. Закрепите ее конфирматами. Наложите на верхний торец шкафа крышку и вкрутите крепеж.
  10. Фасадный цоколь можно сделать съемным, тогда он фиксируется под днищем мебельными магнитами. В противном случае закрепите его конфирматами.
  11. Обшейте тыльную сторону шифоньера радиокартоном. Можете пользоваться саморезами, мебельными гвоздиками или скобками типа 53.
  12. Закройте отверстия пластиковыми заглушками.

Поставьте шкаф, установите полкодержатели и полки. Навесьте дверцу и отрегулируйте ее положение. Установите ручку.

К крышке гардероба с помощью мебельных уголков можно прикрепить карниз из древесины или МДФ.

шкаф с ящиками внутри, внутреннее наполнение мебели, дизайн и размеры конструкций

Угловые шкафы выполняют в каждом доме или квартире важную роль. Их отличает высокая функциональность, благодаря которой решается множество существенных задач в вопросе хранения вещей.

Угловые шкафы получили широкую известность благодаря своей особенности задействовать бесполезное, на первый взгляд, пространство. В то же время их компактность придает стильный имидж любому помещению.

Формы

Угловые шкафы можно классифицировать по форме на следующие разновидности:

  • Треугольные. Делается по форме угла, при виде сверху отчетливо проступает треугольник. Их внутренние размеры позволяют разместить большое количество вещей;
  • Трапециевидные. В основе таких моделей располагается прямоугольная трапеция. Преимущества подобных изделий в том, что их легко совмещать с другими мебельными предметами;
  • Пятиугольные. Это один из самых распространенных вариантов. Преимущества их в том, что они объемны, но выглядят, тем не менее, очень стильно. В их сечении без труда можно увидеть пятиугольник;
  • Радиальные. Обладают закруглениями, выглядят оригинально, органично смотрятся в любом интерьере;
  • Г-образные. В основании присутствует буква «Г». Такие предметы очень эффективно заполняют пространство.

Внутреннее устройство

Каждый угловой шкаф имеет три основных части:

  1. Антресоли;
  2. Платяной шкаф;
  3. Нижняя часть.

Верхние полки предназначаются для вещей, которые используются сезонно и не нужны каждый день. К ним относятся дорожные сумки, обувь, головные уборы.

В главном отделении находятся вешалки, на которых можно хранить куртки летние и демисезонные, а также верхнюю зимнюю одежду.

Внизу, как правило, располагается обувь для ежедневной носки.

Штанги

Если глубина шкафа около 55 см, то такие параметры дают возможность компактно разместить множество предметов. Можно сделать глубину больше, но угловой шкаф не всегда возможно «раздвинуть» до таких габаритов.

Лучше всего установить в центр несколько штанг, на которых будут располагаться вешалки. Пространства для компактного расположения плечиков требуется порядка 50 см, поэтому при планировке углового шкафа этот фактор следует учитывать. Лучше продольной штанги пока ничего не придумали, на ней компактно умещаются как рубашки, так и верхняя одежда.

Перекладина для одежды может быть разной длины. На ней удобно хранить:

  • Пиджаки;
  • Юбки;
  • Плащи;
  • Длинные платья;
  • Джинсовые костюмы;
  • Смокинги.

Иногда ширина позволяет скомпоновать две штанги.

Для высоких угловых шкафов применяют так называемый пантограф. Это та же перекладина, которую можно поднимать или опускать с помощью специального механизма. Есть полки стационарные и выдвижные, высота их обычно бывает чуть более 35 сантиметров.

Ящики и полки

Выдвигающиеся ящики – полезная и необходимая вещь, которая идеально подходит для хранения:

  • Белья;
  • Полотенец;
  • Носков.

Выдвижные корзины бывают пластмассовыми и сетчатыми. Подобные приспособления функциональны и компактны, в них можно хранить небольшие по размеру вещи, которые не требуется гладить.

Обувные полки внизу углового шкафа бывают как наклонными, так и выдвижными, также нередко присутствуют колодки под обувь, которые надежно сохраняют форму. Такие полки монтируются в нижних отсеках. Они могут располагаться под углом и быть также мобильными.

Выдвигающиеся вешалки для джинсов и брючных костюмов – это практичные приспособления. Рационально использовать специальное отделение, в котором аксессуары хранятся в подвешенном состоянии: галстуки, ремни, шарфы и тому подобные вещи.

Иногда внизу монтируются специальные полки для хранения бытовой техники: утюга, пылесоса, сушилки и т. д.

Удобное расположение вещей

Чтобы грамотно расположить секции, прежде всего необходимо представить себе, какая площадь будет задействована. Для этого необходимо вначале начертить схему компоновки полок.

Длина составляет обычно около 60 сантиметров. Она может быть чуть меньше, если полки будут располагаться буквами П и Г. С выдвижными полками мебель становится более удобной для использования.

Шкаф сделать можно небольшим, если в нем будет храниться немного вещей. Человек может быть обеспеченным, при этом ему будет хватать одного небольшого предмета для хранения одежды, в котором будет помещаться небольшое количество одежды и обуви.

У заядлых модниц шкафы часто ломятся от вещей, которые надевались один-два раза. Подобной категории милых дам требуются шкафы, буквально подпирающие потолок, чтобы они занимали все углы комнаты. Тогда есть шанс, что каждая вещь будет лежать на своем месте. Правильное устройство и наполнение полок и отделений в таком шкафу дает возможность рационально расположить все вещи, которые всегда будут в пределах досягаемости.

Самые верхние полки очень функциональны. Туда можно положить предметы, которыми приходится пользоваться достаточно редко:

  • чемоданы;
  • бабушкины одеяла;
  • лишние подушки;
  • коробки

и многое другое.

Всегда найдутся предметы, которые нужны «когда-нибудь потом», которые могут еще послужить и их жалко выбрасывать.

Материалы

Очень многое зависит от механизмов, прикрепляемых к дверям. На них приходятся большие нагрузки, поэтому они часто ломаются. Ролики желательно подбирать таким образом, чтобы они не издавали лишних шумов в процессе движения. Сами направляющие делаются из алюминия или стали. Алюминиевые конструкции менее прочные, но стоят заметно дешевле.

Стенки шкафа производятся из ДСП или натуральной древесины, довольно часто применяется и МДФ.

Двери могут делаться из комбинации материалов – дерева, пластика, стекла.

Стекло, с одной стороны, расширяет пространство, но материал этот хрупок, поэтому при эксплуатации такого изделия рекомендуется соблюдать меры предосторожности и быть более внимательным.

Преимущества

Угловые шкафы обладают многими преимуществами по сравнению со стандартными линейными моделями. Среди них:

  • Вместительность. Изделие может вмещать в себя огромное количество вещей, бытовую технику и внешне выглядеть очень компактно;
  • Способность заполнять собой неиспользуемое угловое пространство в помещении, которое до этого казалось бесполезным. Так экономятся полезные площади и создается оригинальный дизайн комнаты;
  • Без труда и органично инсталлируются в любой интерьер, но выглядят при этом естественно и незаметно.
  • Возможность придать дополнительный свет комнате в случае зеркальных фасадов дверок.

Идеально шкафы подходят для небольших помещений, формы и размеры при этом могут быть самые необычные. Угловые шкафы хороши еще и тем, что мебель можно размещать вплотную к ним, так как двери раздвигаются по направляющим, не требуется под них резервировать дополнительное пространство. Часто подобные изделия устанавливают между смежными стенами, с их помощью удобно скрывать внутри коммуникации, выступы или ниши.

В видео вы увидите советы по подбору материалов и внутреннего наполнения шкафа-купе.

План углового шкафа | HowToSpecialist

Этот пошаговый проект по деревообработке своими руками составляет около планов угловых шкафов . Если вы хотите узнать больше о построении кухонного углового шкафа с дверцами, рекомендуем обратить внимание на инструкцию, описанную в статье. При создании проектов для кухни можно выбирать из множества дизайнов и планов, поэтому обязательно ознакомьтесь с соответствующими проектами по деревообработке, представленными на нашем сайте.

Перед тем, как начать собственно строительство, мы рекомендуем вам все спланировать, чтобы сэкономить деньги и держать расходы под контролем. Отрегулируйте размер и дизайн деревянного шкафа в соответствии со своими потребностями. Кроме того, мы рекомендуем вам приобретать высококачественные материалы, такие как сосна, красное дерево или кедр, поскольку они имеют красивую отделку и очень долговечны, особенно во влажной среде.

Если у вас нет богатого опыта в области деревообработки, вам следует попросить друга помочь вам в этом проекте.Есть много вещей, которые могут пойти не так, поэтому обязательно все спланируйте и инвестируйте в качественные материалы. Тщательно выбирайте пиломатериалы, следя за тем, чтобы детали были идеально ровными и в очень хорошем состоянии. Используйте столярный угольник, чтобы проверить правильность углов.

Сделано по плану

Схема углового шкафа

Строим угловой шкаф

Материалы

  • A - 1 кусок фанеры 3/4 ″ - длина 24 ″ x 24 ″, 1 кусок - 23 1/4 ″ x 24 ″ длиной НАЗАД
  • B - 2 куска фанеры 3/4 ″ - длина 11 1/4 ″ x 24 ″ СТОРОНЫ
  • C - 3 куска фанеры 3/4 ″ - длина 22 1/2 ″ x 22 1/2 ″ КОНСТРУКЦИЯ
  • D - 1 кусок пиломатериала 1 × 1 длиной 22 1/2 ″, 1 кусок - длиной 21 3/4 ″, 2 шт. - длиной 10 1/2 ″ КЛИТЫ
  • E - 2 куска пиломатериалов 1 × 3 - длиной 23 1/2 ″, 2 куска - длиной 6 1/2 ″, 1 кусок фанеры 1/2 ″ - 6 1/2 ″ x 18 1/2 ″ длинные 2xДВЕРНЫЕ ПАНЕЛИ

  • 1 кусок фанеры 3/4 ″ - 4’x8 ’
  • 1 кусок бруса 1 × 1 - 8 футов
  • 1 кусок фанеры 1/2 ″ - 2’x2 ’
  • 1 кусок пиломатериала 1 × 3 - 6 футов
  • Винты 1 1/4 ″
  • клей, морилка
  • шпатлевка для дерева

Инструменты

подсказки

  • Нанесите несколько слоев морилки на деревянные детали
  • Заполнить отверстия шпатлевкой и загладить поверхность

Время

Связанные

Корпус кухонного углового шкафа

Сборка каркаса углового шкафа

Первым шагом проекта является построение L-образной задней части шкафа.Как вы легко заметили на схеме, мы рекомендуем вырезать детали из фанеры толщиной 3/4 дюйма. Просверлите отверстия для карманов вдоль общего края зеленого компонента. Совместите края и вставьте винты 1 1/4 ″, чтобы зафиксировать компоненты вместе. Добавьте клей в стык и удалите излишки влажной тряпкой.

Прикрепление боковин к шкафу

Постройте стороны из фанеры 3/4 ″ и отрегулируйте их размер с помощью циркулярной пилы. Просверлите отверстия в карманах вдоль общего края компонентов и вставьте винты 1 1/4 ″.Убедитесь, что углы прямоугольные, и добавьте клей в стыки, чтобы усилить сцепление компонента.

Установка шипов

Соберите планки из бруса 1 × 1 и закрепите их по бокам с помощью гвоздей. Добавьте клей в стыки и с помощью спиртового уровня убедитесь, что планки расположены горизонтально.

Установка полок

Постройте остальные L-образные компоненты из фанеры 3/4 ″, используя информацию, отображаемую на диаграмме.Просверлите отверстия в карманах вдоль общих краев компонентов и прикрепите их к шкафу с помощью винтов 1 1/4 ″. Добавьте клей в стыки и убедитесь, что края идеально совпадают друг с другом.

Строим двери

Постройте каркас дверей из бруса размером 1 × 3. Просверлите отверстия в карманах на обоих концах горизонтальных компонентов и прикрепите их к вертикальным опорам винтами 1 1/4 дюйма. Добавьте клей в стыки и удалите излишки материала влажной тряпкой.Постройте панели из фанеры 1/2 дюйма и поместите их в рамы. Вставьте винты 1 1/4 ″, чтобы зафиксировать панели на раме, но не оставляйте зазоров между компонентами.

Крепление дверей

Прикрепите двери к раме углового шкафа и закрепите их на месте с помощью соответствующих петель. Отцентрируйте дверцы относительно рамы шкафа и зафиксируйте их на месте.

Планы углового шкафа

Установите дверцы углового шкафа и закрепите их соответствующими петлями.И последнее, но не менее важное: мы рекомендуем вам позаботиться о последних штрихах. Заполните отверстия древесным наполнителем и дайте ему высохнуть в течение нескольких часов. Затем зачистите деревянную поверхность мелкозернистой наждачной бумагой и пропылесосьте остатки.

Smart Tip: Нанесите несколько слоев морилки или краски на деревянные детали, если вы хотите защитить их от гниения и улучшить внешний вид углового кухонного шкафа.


Получить планы в формате PDF

Спасибо, что прочитали наш проект о планах угловых шкафов , и мы рекомендуем вам ознакомиться с остальными проектами.Не забудьте поделиться нашими проектами с друзьями и LIKE нам, используя виджеты социальных сетей. ПОДПИСАТЬСЯ, если вы хотите первым получать наши последние статьи.

Результаты поиска - WoodworkersWorkshop

Результаты поиска - WoodworkersWorkshop

Рекламное объявление

Построение верхнего шкафа в значительной степени повторяет то, что вы делали с нижним шкафом. Он выше, поэтому некоторые размеры изменятся, но столярные изделия и техника останутся прежними.Схемы раскроя и список материалов доступны для загрузки в этом онлайн-дополнении.

Угловой шкаф-витрина. Красивое использование инкрустации. Формат DXF.
Эти бесплатные планы и информация о проектах деревообработки любезно предоставлены сайтом CAD Files for Woodworkers.

Он разработан, чтобы поместиться в углу комнаты, но при этом дает достаточно места для размещения телевизора с большим экраном и всех сопутствующих дополнительных устройств. Схемы раскроя и список материалов доступны для загрузки в этом онлайн-дополнении.

Этот угловой шкаф из орехового дерева с изящной арочной дверью с приподнятыми панелями станет семейной реликвией, которую ваша семья будет ценить из поколения в поколение.

Этот шкаф построен в основном традиционными методами - врезными шипами для лицевой и дверной коробки, дверцы с приподнятыми стенками, щитов с пазом и пазами, а также молдингов для украшения верхней и нижней части шкафов.

Этот угловой шкаф можно использовать во многих местах, в том числе в спальне, как угловой комод.Имеет 4 двери.

Создайте свои собственные кухонные шкафы, в том числе для верхних и нижних углов. Вот бесплатные пошаговые планы.

Это схема раскроя для этого проекта, опубликованная в журнале Workbench Magazine, номер 312.

Создайте этот компактный угловой шкаф с помощью этих бесплатных загружаемых схем деревообработки.

Вот отличный проект и учебник. Угловой шкаф. Внутри используются обои из бисерной доски, но вы также можете построить его из листов из бисерной доски, если хотите.

Рекламное объявление

Это ссылка на чертеж Google 3D SketchUp для углового шкафа. Вам понадобится программа SketchUp, чтобы загрузить этот рисунок и его бесплатно в Интернете. Мы не обеспечиваем поддержку этого программного обеспечения. Не на всех чертежах отображаются измерения, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой деревянной детали. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить его на основе предоставленного готового чертежа.

Это ссылка на чертеж Google 3D SketchUp для углового шкафа клетки размером 84 x 34. Вам понадобится программа SketchUp, чтобы загрузить этот чертеж и его бесплатно в Интернете. Мы не обеспечиваем поддержку этого программного обеспечения. Не на всех чертежах отображаются измерения, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой деревянной детали. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить его на основе предоставленного готового чертежа.

Постройте этот угловой шкаф, используя конструкцию с карманами. Вот бесплатные загружаемые планы и видео.

По ссылке приведены бесплатные планы деревообработки для создания этой угловой стойки для мультимедиа / телевизора с большим количеством дополнительных скрытых мест для хранения.

Этот угловой шкаф может превратить пустой угол в место для хранения и демонстрации. Разработан так, чтобы минимизировать отходы картона и быть простым в сборке.

Постройте угловую тумбу под телевизор с помощью этих бесплатных схем деревообработки.У этого есть стеклянные панели на дверях, но вы можете заменить оргстекло, олово или дерево.

Если вы строите свои собственные кухонные шкафы, вам необходимо знать, как сконструировать угловые шкафы. Вот полное руководство, которое поможет вам выполнить работу.

Рекламное объявление

Рекламное объявление

Программное обеспечение: Kryptronic eCommerce, Copyright 1999-2021 Kryptronic, Inc. Время выполнения: 0,256879 секунды Использование памяти: 5.199158 Мегабайт

Угловой шкаф «Сделай сам» в духе продавца каталогов (бесплатные планы)

Я всегда просматриваю каталоги в поисках новых мебельных проектов, чтобы поделиться с вами, ребята. Недавно я наткнулся на угловой шкаф, загруженный деталями лепнины и идеальным способом добавить столь необходимое место для хранения вещей. БИНГО! Я только что нашел свой следующий проект, которым хочу поделиться с вами! Сегодня я покажу, как легко собрать угловой шкаф своими руками по образцу продавца по каталогу!

Для вашего удобства этот пост содержит партнерские ссылки на продукты или инструменты, которые я использовал для завершения этого проекта.Щелкните здесь, чтобы ознакомиться с политикой моего сайта.

Меня тянет к мелочам, как моль к пламени. Маленькие автомобили, домики и небольшая мебель. Так что меня сразу привлекла эта маленькая угловая тумба Miranda из каталога Ballard Designs.

Каталог Ballard Designs всегда полон вдохновения для проектов DIY. Я использовал это вдохновение для этого проекта и этого проекта, но на этот раз меня вдохновили компактные размеры их углового шкафа Miranda и декоративные молдинги по углам и двери.И молдинг бухты сверху и снизу шкафа.

Я поместил все эти уникальные элементы дизайна в свой угловой шкаф для дома, который я назвал «Ламберт». Вы уловили название? Ballard Designs называет свой кабинет Мирандой, а я - Ламберт ... Миранда Ламберт!

Вы заметите, что большая часть фанеры, которую я использовал для изготовления углового шкафа своими руками, покрылась пятнами. Это потому, что я переработал его из другого проекта. Вы не можете победить бесплатно! Единственное дерево, которое мне пришлось купить, было для лицевой рамы.И так же, как и оригинальная версия, моя версия была закончена мелкой краской.

Этот угловой шкаф «сделай сам» - привлекательное решение для хранения практически любого небольшого помещения. Он идеально подходит для ванных комнат и вестибюлей или любого другого места, где нужно немного дополнительного места для хранения.

Да, и не волнуйтесь, углы выглядят непросто, но я вас расскажу. Приступим к созданию углового шкафа своими руками!

План углового шкафа DIY
Печатный план
Принадлежности
Инструменты

Шаг 1.Разрезать полки

Самый простой способ сделать полки - это разрезать кусок фанеры 3/4 ″ на 11-3 / 8 ″, а затем разрезать 3 части на 11-3 / 8 ″, чтобы получился квадрат.

Используйте Kreg Mutli-Mark для измерения с шагом 1–3 / 4 дюйма с каждой стороны.

Соедините метки с помощью приспособления для поперечной резки, прижмите приспособление к полке и вырежьте дисковой пилой.

Просверлите отверстие кармана на краю 1-3 / 4 ″. Повторите то же самое для остальных полок.

Шаг 2.Отрежьте широкий угол

Отрежьте 2 куска размером 1 × 3 до 29-1 / 4 ″. Для широких углов нужен угол 45 градусов.

Для резки под углом установите настольную пилу на пропил под углом 45 градусов.

Связано: Руководство по безопасности настольной пилы для начинающих (от эксперта)

Угловые элементы узкие, поэтому вам нужно защищать руки с помощью толкателя и перьевой доски. Отрежьте угол с одной стороны каждой детали.

Шаг 3.Отрежьте узкий угол

Отрежьте 2 куска размером 1 × 2 до 29-1 / 4 ″. Как и в случае с широкими углами, узкие углы должны быть под углом 45 градусов. Установите настольную пилу под углом 45 градусов и отрежьте угол с одной стороны каждой детали.

Шаг 4. Соберите уголки

Нанесите клей на широкий угол, расположите узкий угол, убедившись, что верх, низ и углы находятся на одном уровне, и прикрепите гвоздями 1-1 / 4 дюйма.

Шаг 5.Отрежьте верхнюю направляющую

Отрежьте 1 кусок размером 1 × 2 до 12-3 / 4 ″ и просверлите отверстие с карманом на каждом конце.

Шаг 6. Обрежьте нижнюю направляющую

Отрежьте 1 кусок размером от 1 × 3 до 12-3 / 4 ″ и просверлите отверстия в карманах на каждом конце.

Шаг 7. Соберите переднюю часть

Отрежьте кусок лома от 1x3 до 12-3 / 4 ″. Лом поможет расположить нижнюю направляющую. Прикрепите обрезок к нижней направляющей малярным скотчем. Нанесите клей на концы нижней планки (не наносите клей на обрезки).Поместите нижнюю направляющую (с прикрепленным обрезком) так, чтобы обрезок был заподлицо с низом углов.

Нанесите клей на концы верхней направляющей. Поместите верхнюю направляющую так, чтобы она была заподлицо с вершинами углов. Несколько кусков обрезков под углом 45 градусов помогут совместить углы с направляющими. Закрепите винтами с карманом 1-1 / 4 ″. Удалите обрезки с нижней направляющей.

Шаг 8. Установите нижнюю полку

Отрежьте 2 куска обрезков древесины до 4-1 / 4 ″.Лом поможет расположить нижнюю полку. Зажмите обрезки по углам, нанесите клей на передние края нижней полки и прикрепите винтами с карманом размером 1-1 / 4 дюйма.

Шаг 9. Установите среднюю и верхнюю полки

Отрежьте 2 куска обрезков древесины толщиной 7-1 / 16 ″. Лом поможет расположить полки. Прикрепите обрезок к углам, нанесите клей на края полки размером 1-3 / 4 дюйма и прикрепите винтами с карманом 1-1 / 4 дюйма. Повторите то же самое для верхней полки.

Шаг 10.Сделайте левый защитник

Отрежьте кусок фанеры 3/4 ″ до размеров 29-1 / 4 ″ x 11-3 / 8 ″. Просверлите несколько отверстий для карманов вдоль правого края, чтобы прикрепить спинку к углу. Также просверлите отверстия для карманов на верхнем крае, чтобы прикрепить спинку к верху. Просверлите несколько отверстий под зенковку на 4-5 / 8 ″, 12-7 / 16 ″ и 20-1 / 4 ″, чтобы прикрепить заднюю часть к полкам.

Нанесите клей на края полок и передний край спинки. Зажмите заднюю часть и прикрепите заднюю часть к углу с помощью винтов с карманом 1-1 / 4 ″.Прикрепите заднюю часть к полкам с помощью шурупов 1-1 / 4 ″.

Шаг 11. Сделайте правый защитник

Отрежьте кусок фанеры 3/4 дюйма до размеров 29-1 / 4 дюйма x 12-1 / 16. Просверлите несколько отверстий для карманов вдоль левого края, чтобы прикрепить спинку к углу. Также просверлите отверстия для карманов на верхнем крае, чтобы прикрепить спинку к верху. Просверлите несколько отверстий под зенковку на 4-5 / 8 ″, 12-7 / 16 ″ и 20-1 / 4 ″, чтобы прикрепить заднюю часть к полкам. Также просверлите несколько отверстий с зенковкой вдоль правого края, чтобы прикрепить левую спинку к правой спинке.

Нанесите клей на края полок и передний край спинки. Зажмите заднюю часть и прикрепите заднюю часть к углу с помощью винтов с карманом 1-1 / 4 ″. Прикрепите заднюю часть к полкам и левую заднюю часть с помощью шурупов 1-1 / 4 ″.

Шаг 12. Установите угловой молдинг

Угловой профиль ровный с верхом и низом дверного проема.

Сверху отмерьте 1-1 / 2 ″ и с помощью мультиметра Kreg сделайте отметку в верхней части угла.Внизу отмерьте 5 дюймов и с помощью мультиметра Kreg сделайте отметку в нижней части угла.

Молдинг устанавливается на расстоянии 3/16 дюйма от заднего края.

Молдинг устанавливается на расстоянии 3/16 дюйма от переднего края.

Используйте метки разметки, чтобы измерить гудение. Нанесите клей на форму и прикрепите гвоздями 3/4 дюйма.

Прочтите этот пост, чтобы узнать об идеальных советах по митре. Повторите для другой стороны.

Шаг 13.Вырезать верх

Отрежьте кусок фанеры 1/2 дюйма до размеров 13-1 / 16 x 13-1 / 16 дюйма. Измерьте по 2-7 / 8 ″ с каждой стороны. Соедините метки приспособлением для поперечной резки, прижмите приспособление к полке и вырежьте дисковой пилой.

ПРИМЕЧАНИЕ: Верхняя часть выступает над задней стенкой шкафа примерно на 1/4 дюйма.

Шаг 14. Установите верх

Установите верхнюю часть корпуса, убедившись, что передний край и угловые края верха находятся на одном уровне с корпусом. Зажмите верхнюю часть шкафа и прикрепите винтами с карманом 1-1 / 4 ″.

На нижней стороне верхней направляющей просверлите 2 отверстия с зенковкой.

Закрепите шурупами для дерева 1-1 / 4 ″.

Шаг 15. Установите юбку

Юбки имеют размер 1 × 4, разорванные на 3 дюйма и имеющие углы 22-1 / 2 градуса. Сначала начните сбоку. Отрежьте кусок юбки под углом 22-1 / 2 градуса. Также отрежьте кусок лома под углом 22-1 / 2 градуса. Приложите кусок юбки и обрезок к углу, отметьте задний край юбки и отрежьте до нужной длины.Нанесите клей на часть юбки, используйте обрезок, чтобы совместить часть юбки с углом, и прикрепите с помощью гвоздей 1-1 / 4 дюйма.

Для выреза в передней юбке отмерьте 3 дюйма с каждого края и на 1-1 / 2 дюйма снизу вверх.

На каждой отметке просверлите отверстие, используя сверло Форстнера 1/2 дюйма.

Используя мультиметр Kreg, нарисуйте линию на внешнем крае каждого отверстия.

При помощи лобзика вырежьте центральную часть юбки.Я использовал скоростной угольник, чтобы резка оставалась ровной.

Прикрепите переднюю часть юбки с помощью клея и гвоздей 1-1 / 4 дюйма. Затем подгоните, отрежьте и прикрепите оставшуюся угловую юбку, как вы это делали для первой угловой юбки.

Шаг 16. Установите молдинг бухты

Молдинг бухты устанавливается так же, как и юбка. Он вырезан под углом 22-1 / 2 градуса. Нанесите клей и прикрепите гвоздями 3/4 дюйма.

Шаг 17.Сделать дверь

Измерьте дверной проем, вычтите 1/4 дюйма из высоты и 1/4 дюйма из ширины и обрежьте дверь до этого размера. Это обеспечит зазор, чтобы дверь могла правильно распахиваться. Дверь вырезана из куска фанеры толщиной 3/4 дюйма. Используя Kreg Multimark, отмерьте 1/8 дюйма по всему краю двери. Установите молдинг по этим отметкам. Нанесите клей и прикрепите гвоздями 3/4 дюйма.

Шаг 18. Установите дверцу

Установите петли и дверь, убедившись, что между дверью и дверным проемом есть равный зазор.Установите дверную тягу и установите магнитную защелку для двери. Снимите петли, тягу и магнитную защелку, чтобы подготовиться к покраске.

Шаг 19. Отшлифуйте и покрасьте корпус

Заполните отверстия от гвоздей и любые зазоры с помощью Ready Patch. Отшлифуйте наждачной бумагой зернистостью 120. Нанесите меловую краску и после высыхания отшлифуйте наждачной бумагой зернистостью 400. Нанесите воск, чтобы защитить отделку.

Последние мысли

Спасибо, что заглянули посмотреть мой угловой шкаф, сделанный своими руками! Надеюсь, это будет привлекательное решение для хранения небольшого пространства в вашем доме!

Если вы нашли эту информацию полезной, не могли бы вы закрепить ее на Pinterest? Другие мастера будут признательны за это, и я тоже! Спасибо - Скотт

Корпус угловой для кухни

Для меня мотивация может пойти по странному пути, и этот проект - довольно хороший тому пример.На самом деле все начинается с того, что ремонтирует мой сарай для работы с металлом и как у меня есть несколько листов МДФ, которые должны быть в моей мастерской, и у меня нет места для их размещения. Это также связано с тем, что я недавно купил больше листов фанеры из балтийской березы, которые блокировали дверь в мой магазин, и мне приходилось перемещать их всякий раз, когда я хотел что-то из своего деревянного шкафа .

Несмотря на то, что в моей мастерской есть небольшой склад для листов, последние 2 года он был заполнен в основном четырьмя листами фанеры 3/4 дюйма.Я купил эти простыни (на распродаже по слишком хорошей цене, чтобы отказаться от них), чтобы построить свои кухонные шкафы, но у меня не было мотивации строить их. Несмотря на то, что моя кухня далека от завершения, в ней есть несколько временных шкафов, которые работают достаточно хорошо, чтобы я мог оправдать отказ от строительства новых. До сих пор мне нужно освободить это место в моем магазине, поэтому эти листы должны уйти.

Я начал с довольно подробного чертежа в SketchUp, чтобы получить основные размеры деталей, затем вытащил один из листов и положил его на мою временную настольную пилу:

Я использовал циркулярную пилу с зажатой направляющей, чтобы разбить лист на более мелкие части:

Затем переключился на настольную пилу, когда детали стали более удобными.Хотя этот тип шкафа, вероятно, самый сложный, который вы когда-либо строили для кухни, стоит упомянуть, что все это можно сделать с помощью довольно простых инструментов магазина.

Даже такие сложные пропилы под углом 45 градусов, подобные этому, можно выполнить, используя полную противоположность дорогой столярной пилы:

Вырезав основные детали из фанеры, я смог приступить к сборке, соединив боковые панели с плоскими задними панелями. Вот изящный трюк, чтобы удерживать панель в вертикальном положении с помощью двух зажимов:

После того, как детали были склеены и прибиты гвоздями, я зажал их и оставил сушиться на несколько часов:

Примечание: мне действительно нравится, как работают эти зажимы для деревянных брусков и насколько они удобны в использовании.Самым большим преимуществом является вес или отсутствие веса, то есть они настолько легкие по сравнению с металлическими.

Тем временем я фрезеровал детали лицевой рамы из грубого кленового материала, который я снова купил два года назад для этого проекта:

Но оставление древесины лиственных пород на такой долгий срок было преимуществом, поскольку позволяло ослабить нагрузки от быстрой сушки в печи.

Еще у меня были вырезаны полки необычной формы для шкафа. Я потратил время, чтобы убедиться, что первый был точно подходящего размера, а затем использовал его как образец для двух других:

На вырезание двух из них израсходовался последний лист первого полного листа, поэтому мне пришлось использовать кусок, полученный из старого проекта (подставка под телевизор), для третьей полки:

Да, больше, чем полный лист фанеры 3/4 дюйма для этого шкафа - он будет тяжелым!

Следующим шагом было прикрепление полок к L-образной боковой / задней части с помощью клея и шплинтов.Все эти полки неподвижны, даже средняя, ​​поэтому штырей здесь нет:

Затем крепится задняя стенка, скошенная с двух сторон. Опять же, с клеем и штифтами:

Затем прикрепляется другая боковая / задняя панель в сборе, завершая основной каркас шкафа:

Я предпочитаю собрать корпус перед тем, как вырезать части для лицевой рамы, и покажу, как я это делаю в в этом видео . Это особенно актуально для такого типа шкафов - его странная форма затрудняет сборку в точном соответствии с планом, поэтому измерение деталей после него всегда является самым безопасным способом:

Я использовал дюбели 3/8 ″ и полиуретановый строительный клей для сборки лицевой рамы, затем зажал ее и отложил для высыхания:

После 2 часов жаркого лета клей стал достаточно твердым, чтобы прикрепить лицевую раму к шкафу.Опять же, я использовал полиэтиленовый клей и штифты, чтобы зафиксировать его на месте, прежде чем зажать:

Я экономно использовал штифты и старался размещать их в местах, где их было бы трудно заметить или которые были бы закрыты дверцей этого шкафа. К счастью, наполнитель, который я использовал для этих отверстий, действительно хорошо сочетается с естественным цветом клена:

После схватывания клея и высыхания наполнителя я тщательно отшлифовал корпус перед тем, как вынести его на улицу для покраски.Вот более подробный вид на один из стыков лицевой рамки после шлифовки:

Я использую полиуретан на водной основе и распыляю три слоя. После того, как первый слой высохнет в течение пары часов, я отшлифовал его наждачной бумагой 400 и распылил на два последних слоя:

В результате получилась потрясающе гладкая поверхность, которую можно было сделать невероятно быстро. Я считаю, что это как минимум в четыре раза быстрее, чем чистка щеткой, и дает гораздо лучшее покрытие.

Последний этап - установка шкафа на кухню.А учитывая его размер и вес, это было непросто. Первая попытка вставить его между столешницей и переборкой из гипсокартона выше не удалась - он не подошел. Это было слишком туго, поэтому я спланировал немного сверху, прежде чем попытаться снова. На этот раз она вошла внутрь, и я мог отметить дно, чтобы отметить и столешницу из плитки. Затем, конечно, снова снимите его, чтобы выровнять дно по этой линии. После еще одной проверки на подгонку и еще немного строгания я, наконец, был удовлетворен и снова снял его (!), Чтобы закрыть нижнюю часть боковых панелей двумя толстыми слоями поли:

Полиэтилен заклеит фанеру и массив дерева там, где он встречается со столешницей, и я сделал это, хотя заделаю этот шов после того, как шкаф будет установлен.Лучше уделить дополнительное время сейчас, чем потом сожалеть, если туда попадет вода.

В любом случае, вот как он ложится на столешницу после разметки:

А вот как это выглядит в установке:

Вам может быть интересно узнать об отверстии внизу, а это так называемый гараж для бытовой техники. В нем будет размещаться небольшая бытовая техника (например, кухонный комбайн), которая используется время от времени и которую трудно хранить. Он будет закрыт рулонной (тамбурной) дверью, и это предстоящий проект.

Я сделал видео про сборку от начала до конца:

Как построить угловые кухонные шкафы

Простой проект переделки кухни - планы углового кухонного шкафа

Читатель недавно спросил меня, есть ли у меня планы на сайте по созданию угловых кухонных шкафов… У меня есть сообщение о мой нижний угловой кухонный шкаф не проходит через входную дверь (ооо!), но у него не было планов углового кухонного шкафа. Планы основаны на угловых шкафах, которые я построил для своей собственной кухни, включая дверь в форме буквы «L» - я был слишком дешев, чтобы потратить деньги на дверные петли углового шкафа, чтобы двери открывались ровно.Двери в форме буквы «L» по-прежнему открываются достаточно широко, чтобы я мог вставлять и вынимать свои большие приборы, в том числе 6qt. Мультиварка! Необязательно строить двери так, как я показываю здесь - сделайте их в соответствии со своими потребностями! Перечисленные материалы и пиломатериалы предназначены для изготовления одного верхнего шкафа и одного нижнего шкафа. Нижний шкаф также опирается на регулируемые ножки шкафа. Я использовал регулируемые ножки, чтобы шкаф не касался пола. В комплект входят зажимы для защитной пластины.

Материалы:

  • Винты с отверстиями для карманов 1-1 / 4 ″ (<- партнерская ссылка!)
  • Гвозди для гвоздей 1-1 / 4 ″
  • 4 - накладные петли
  • 4 - петли для угловых дверей шкафа, опция
  • 4 - регулируемые ножки шкафа
  • Кромка, опция
  • Клей для дерева
  • Наждачная бумага (зернистость 100, 150, 220)
  • Материалы для отделки (грунтовка и краска или морилка, герметик)

Пиломатериалы:

  • 3 - 1 × 2 на 6 ′
  • 2 - 1 × 3 на 6 ′
  • 2 - 1 × 3 на 8 ′
  • 1 - 2 ′ x 4 ′ лист фанеры 1/4 ″
  • 3 листа 3 / 4-дюймовая фанера

Список вырезов:

  • 1–3 / 4-дюймовая фанера 31 ″ x 36 ″ - нижняя часть спины
  • 1–3 / 4-дюймовая фанера 31 ″ x 35-1 / 4 ″ - нижняя часть спины
  • Фанера 2–3 / 4 дюйма, 21-1 / 2 ″ x 31 ″ - нижние стороны
  • Фанера 2–3 / 4 ″, размер 34-1 / 2 ″ x 34-1 / 2 ″ - нижнее дно и полка
  • 1–3 / 4-дюймовая фанера с размером 2-1 / 2 «x 13» - нижние подрамники
  • 1–3 / 4-дюймовая фанера ood на 2-1 / 2 ″ x 13-3 / 4 ″ - Нижние носилки
  • 2 - 1 × 2 на 19-3 / 4 ″ - Полочные опоры
  • 1 - 1 × 2 на 33-3 / 4 ″ - Полочные опоры
  • 1 - 1 × 2 на 34-1 / 2 ″ - Полочные опоры
  • 3 - 1 × 3 на 28-3 / 4 ″ - Дверные стойки
  • 1 - 1 × 3 (разорваны на 1-3 / 4 ″ шириной) при 28-3 / 4 ″ - Дверная планка
  • 4 - 1 × 3 на 8-1 / 4 ″ - Дверные направляющие
  • 2 - фанера 1/4 ″ при 9 ″ x 24-1 / 2 ″ - Дверные панели
  • 1 - фанера 3/4 ″, 24 ″ x 24 ″ - Верхняя задняя часть
  • 1–3 / 4 ″ фанера при 23-1 / 4 ″ x 24 ″ - Верхняя задняя часть
  • 2–3 / 4 Фанера ″ размером 11-1 / 4 ″ x 24 ″ - Верхние стороны
  • Фанера 3–3 / 4 ″ размером 22-1 / 2 ″ x 22-1 / 2 ″ - Верхний верх, низ и полки
  • 2 - 1 × 2 на 9-1 / 2 ″ - Полочные опоры
  • 1 - 1 × 2 на 21-5 / 8 ″ - Полочные опоры
  • 1 - 1 × 2 на 22-1 / 2 ″ - Полочные опоры
  • 3 - 1 × 3 на 23-1 / 2 ″ - Дверные стойки
  • 1 - 1 × 3 (разорванные до 1-3 / 4 ″ ширины) на 23-1 / 2 ″ - Дверные перекладины
  • 4 - 1 × 3 на 6-1 / 2 ″ - дверные поручни
  • 2 - 1/4 ″ слойные дерево размером 7-1 / 4 ″ x 19-1 / 4 - Дверные панели

Щелкните по рисунку, чтобы увеличить его!

Примечания:

Эти шаги применимы как к верхнему, так и к нижнему шкафу, если не указано иное.

Step One

Отрежьте части для спинки. Используя приспособление для отверстий в карманах для материала 3/4 дюйма, просверлите отверстия для карманов на одном крае более короткой части спинки, как показано на чертежах. Закрепите заднюю часть с помощью клея и винтов с отверстиями 1-1 / 4 ″.

Шаг второй

Отрежьте детали для боковых сторон и просверлите отверстия в карманах на одной длинной кромке каждой детали. Прикрепите к задним частям с помощью клея и винтов с карманами 1-1 / 4 ″.

Step Three

Вырежьте детали для нижней части и полок, а также для верхней части шкафа.Вырежьте выемки, как показано, с помощью лобзика или ленточной пилы. Просверлите отверстия в карманах, как показано в нижней части, а также в верхней части. Прикрепите нижние части к задней и боковым сторонам, как показано, с помощью клея и винтов с отверстиями 1-1 / 4 дюйма.

Шаг четвертый

Отрежьте детали для опор полки. Сначала прикрепите самую длинную опору к задней части, используя клей и гвозди размером 1-1 / 4 дюйма, затем прикрепите оставшиеся части. Самые короткие части будут расположены на расстоянии 1 дюйма от переднего края сторон. Установите полки на опоры и закрепите на месте с помощью клея и гвоздей размером 1-1 / 4 дюйма.

Step Five

Для верхнего шкафа - расположите верх, как показано, и прикрепите к задней и боковым сторонам с помощью клея и винтов с отверстиями 1-1 / 4 ″.

Step Six

Отрежьте детали для носилок. Просверлите отверстия для карманов на каждом конце более короткой детали и только на одном конце более длинной детали. Соберите детали в форме буквы «L», используя клей и винты с отверстиями с карманом 1-1 / 4 дюйма. Расположите детали в верхней части сторон, как показано. Закрепите на месте с помощью клея и винтов с карманом 1-1 / 4 ″.

Step Seven

Вырежьте детали для дверей. Одна планка будет уже трех других для каждого набора дверей - см. Чертежи. Просверлите отверстия для карманов на каждом конце более коротких деталей, чтобы найти отверстия для карманов, чтобы они не мешали фрезу при вырезании углубления для панелей. Соберите дверные коробки с помощью клея и шурупов с отверстиями 1-1 / 4 ″.

Шаг восьмой

Используйте канавку 3/8 дюйма и фрезер, чтобы вырезать углубление глубиной 1/4 дюйма на внутренней стороне рамы для дверных панелей.Вырежьте панели для дверей и закрепите на месте с помощью клея и зажимов.

Step Nine

При создании L-образных дверей используйте гвозди 1-1 / 4 ″ и клей, чтобы прикрепить двери друг к другу. При использовании петель углового шкафа установите петли в соответствии с инструкциями производителя по установке. Прикрепите накладные петли 3/8 ″ к дверям, затем установите дверцы в шкаф. Верх и низ дверей будут перекрывать проем на 1/2 дюйма, а стороны - на 3/8 дюйма.Закончите по желанию. Соорудить угловой шкаф для кухни очень просто, и существует несколько способов его сборки. Это был дизайн, который я использовал на своей кухне, и он мне очень понравился! Есть вопросы по планам углового кухонного шкафа? Дайте мне знать на cher {at} designsbystudioc {dot} com!

Заявление об ограничении ответственности:

Этот пост содержит партнерские ссылки. Это означает, что если щелкнуть ссылку и совершить покупку, я получу комиссию.

Первоначально опубликовано 13.06.2014 08:00:37.

Как построить угловой шкаф

Этот проект размещен в разделе домов.

Этот проект предусматривал создание двух угловых шкафов, которые будут размещены в недавно завершенной пристройке комнаты. Каждый из этих шкафов будет содержать ряд электронных компонентов и приборов, которые владелец хотел использовать в новом дополнении. Были также ограничения по пространству, которые диктовали максимальный размер шкафов, поэтому мы приступили к проектированию и составлению плана.

Раньше мы создавали много мебели, но никогда не занимались угловыми шкафами. Мы строим эти шкафы для нашего соседа, поэтому необходимо учитывать «требования заказчика». Как и все на Dirty Shirt, это работа своими руками.

Было не совсем ясно, как мы можем гарантировать, что компоненты необычного размера поместятся в шкафах. Для решения этих проблем был создан ряд шаблонов, представляющих приборы и компоненты, с использованием малярной бумаги коричневого цвета.Мы знали, что задние углы шкафов будут иметь угол 90 °, а два передних угла - 45 ° каждый. Были вопросы: какой ширины и какой глубины должны быть шкафы, чтобы разместить электронное оборудование, и при этом они соответствовали бы ограничениям помещения? Мы использовали куски деревянного лома, которые валялись вокруг магазина, чтобы создать отпечаток ступни шкафа на полу, и начали набирать размеры. Пока мы сохраняли углы 90 ° и 45 °, мы могли регулировать размеры и визуально проверять наше решение с помощью бумажных шаблонов.Таким образом мы устанавливали размер каждого шкафа и придерживались этих размеров в нашем дизайне.

Рукоятка, представляющая переднюю часть шкафа (A), была отрегулирована до тех пор, пока компоненты не подходят друг к другу, и оставалось свободное пространство вокруг компонентов. (B) Эти углы должны быть под углом 45 ° и многократно проверялись дважды. Затем эти размеры были сняты и разложены в пристройке к новому помещению для подтверждения.

Как мы заявляли на других страницах Dirty Shirt, для большинства проектов требуются подробные чертежи, которые устанавливают и документируют измерения и / или шаги, которые будут использоваться на этапе сборки проекта.Чертежи обычно выявляют проблемы с дизайном и позволяют строителю внести коррективы до того, как фактически начнется резка древесины. Как и во всем в Dirty Shirt, мы категорически сторонники того, чтобы тратить время на планирование проектов на начальной стадии, а не на устранение ошибок планирования на конечной стадии проекта. Эти заявления основаны на тяжелых уроках, извлеченных с течением времени. Стоять за верстаком и создавать этот рисунок не сексуально и не весело, но это необходимо сделать, и обычно требуется некоторое время для выполнения - на планирование этого проекта было потрачено 10 часов.

Папка с 3-мя кольцами с вкладками - отличный способ организовать проект и хранит все в одном компактном справочнике.

После того, как чертежи были завершены, была создана электронная таблица, и каждая из частей шкафа была введена в эту электронную таблицу для создания списка закупок материалов. Этот список включает 5% -ный расчет отходов, так что мы покупаем больше, чем требуется по готовым размерам. В Dirty Shirt мы намного лучше, чем раньше, в использовании наших материалов, поэтому 5% - это довольно небольшая разница.Мы видели примеры до 20% для расчета потраченного впустую материала. Оцените свои навыки и бюджет и примите решение, каким, по вашему мнению, должен быть этот процент. В конце концов, если вы переоцениваете или занижаете свои материалы, вы еще раз отправитесь в магазин, чтобы либо купить больше материалов, либо вернуть излишки. Если вы заказываете онлайн, необходимо учитывать фактор времени на доставку. Если материалы закрываются по специальному заказу и их количество ограничено, у вас нет другого выбора, кроме как приобрести достаточно, чтобы вы могли завершить проект.

Обратите внимание, что эти материалы хранились на четырехколесных тележках по двум причинам: они позволяют легко перемещать материалы по рабочему пространству и не допускают попадания древесины в цех. Бетонная плита содержит много влаги, и древесина, которая хранится на плите, всегда будет деформироваться, выгибаться, скручиваться или иным образом изменяться от своего первоначального плоского и истинного состояния.

Боковины и полки шкафа изготовлены из фанеры и были обрезаны по размеру с помощью настольной пилы и комбинации циркулярная пила / прямая кромка.

Прямой отрезной фрезер был установлен в фрезер и будет использоваться для вырезания канавок по бокам шкафов. Дадо примет полки и выступит в качестве основы для скрепления корпуса шкафа. Сверло имеет диаметр 1/2 дюйма, а дадо должны быть 3/4 дюйма в ширину и 3/8 дюйма в глубину. Для резки одного дадо потребуется четыре прохода фрезером - два прохода с постепенно более глубокими разрезами и еще два прохода для достижения Окончательная ширина дадо 3/4 дюйма.

Это установка для операции дадо. Для определения того, где следует разместить дадо, выполняются измерения, к заготовке прижимается прямая кромка и выполняется несколько проходов фрезером для достижения желаемой глубины и ширины дадо. Это может быть трудно увидеть, но край этой панели, ближайший к камере, был обрезан под углом 45 ° (этот угол был также вырезан на другой ответной панели). Когда шкаф собран, он будет представлять переднюю часть шкафа и обеспечит плоскую поверхность для крепления лицевой рамы шкафа.

Это крупный план завершенного дадо - всего четыре дадо требуется для каждой стороны каждого шкафа. Вырез с пазом будет поддерживать верхнюю часть каждого шкафа, а также был создан паз по всей длине задней части одной панели для каждого шкафа - выступы образуют соединение, которое позволяет прикрепить стороны шкафа друг к другу, где треугольник точка встречается в задней части шкафа.

После того, как дадо и кролики были вырезаны, боковые части были соединены, и использовались древесные отходы, чтобы скрепить стороны вместе вверху и внизу шкафов.Обратите внимание на использование тележек с 4 колесами, чтобы шкаф можно было легко перемещать в магазине. Полки были вырезаны и смонтированы в сухом виде по мере продвижения работы.

После сухой установки шкаф был разобран, и вся внутренняя часть шкафа была отшлифована с помощью пальмовой шлифовальной машины и двух сортов наждачной бумаги все более мелкого размера (зернистость 150 и 220).

В этом видео Джефф описывает «на лету» изменение дизайна, которое делается для улучшения внешнего вида и удобства использования шкафов.

Боковины соединены друг с другом, полки приклеены. Шурупы для гипсокартона использовались для крепления полок к бокам, а компоненты каркаса зажимались везде, где это было необходимо, чтобы стыки соединились для плотной посадки.

Шкаф перевернут на бок, и к передней части шкафа устанавливается лицевая рамка 2 дюйма. (C) На этой фотографии длинная часть (называемая перекладиной) внизу фотографии была вырезана, печенье прорези (показанные ниже) были отмечены и вырезаны, деталь приклеена и прибита гвоздями.Работая слева направо, части лицевой рамы (называемые рельсами) были измерены, вырезаны, склеены и прибиты гвоздями в их окончательные положения.

Планы этого шкафа требуют установки дополнительных стоек. Один будет расположен здесь (D), а другой - в нижней части шкафа, но на этом фото его еще не установили.

Пластинчатый соединитель (иногда называемый соединителем для бисквитного соединения или соединителем для бисквитного соединения) использовался в качестве вспомогательного средства при сборке лицевой рамы и для обеспечения прочности там, где рельсы встречаются со стойками.

Использование и настройка этого инструмента - это совершенно отдельная тема, поэтому мы не будем здесь вдаваться в подробности. Вкратце, инструмент создает прорезь в каждом дереве, которое будет соединяться. В прорези добавляется клей, и в прорезь вставляется специальный кусок дерева, называемый «бисквит» (E). Когда два куска дерева соединены, печенье разбухает от влаги в клее, который скрепляет эти два куска дерева вместе.

Маловероятно, что вы найдете такое устройство для стыковки тарелок или бисквитов, которое изображено на фото.Этот инструмент был куплен в 1990 году (221 доллар, включая налоги), и хотя в то время это была передовая технология, состояние столярных изделий из печенья радикально изменилось. Независимо от возраста эта модель абсолютно элегантна во всех отношениях, и это хорошая иллюстрация, показывающая, что хорошие инструменты со временем окупаются. С помощью этого инструмента мы разрезали сотни кусков печенья, и он по-прежнему выглядит и действует как новый.

Шкаф вывезен из цеха шлифования лицевого каркаса.Обратите внимание, как стойки (F) проходят по всей длине шкафа сверху вниз? Это сделано намеренно - вы обычно не устанавливаете направляющие по всей ширине шкафа и не добавляете перекладины между направляющими. Это предотвращает отображение торца рельса в завершенном проекте.

Вот отличный пример ошибки DIY. У большего из двух построенных шкафов был ряд требований к размеру, которые необходимо было удовлетворить. После учета всех требований шкаф должен был пройти через стандартную 32-дюймовую дверь для установки.На этапе планирования упустили небольшую раздвижную стеклянную дверь, через которую шкаф должен был пройти, чтобы добраться до конечного пункта назначения.

К моменту обнаружения этой ошибки фаза сборки шкафа уже шла полным ходом. Решение проблемы заключалось в том, чтобы вырезать и удалить треугольную точку шкафа, а образовавшееся отверстие закрыть фанерой шкафа.

Металлическая прямая кромка была временно прикреплена к внешней стороне шкафа, а циркулярная пила (установленная под углом 45 °) использовалась, чтобы разрезать заднюю часть вверх и вниз по всей ее длине.Верхняя, нижняя и все панели стеллажа все еще удерживали треугольную точку на месте после того, как работа с циркулярной пилой была завершена.

Решение проблемы заключалось в том, чтобы вставить японскую протяжную пилу в пропил циркулярной пилы (зазор, создаваемый пильным полотном) и вручную разрезать полки одну за другой. Сработало отлично, и в готовом шкафу ремонт был совершенно незаметен.

Эффект текстурирования в деревенском стиле был создан на лицевой рамке с помощью большой цепочки.На лицевую рамку наносилась цепочка с произвольными углами и интервалами, чтобы создать эффект пятен. Эти ямочки захватят и удержат больше морилки на завершающей стадии проекта, что приведет к появлению более темных пятен по всему кадру. Эти темные пятна добавят контраста по сравнению с гладкими дверцами, закрывающими проемы шкафа. Сначала был проведен ряд экспериментов с древесными отходами, пока не был достигнут нужный эффект.

Каркасы шкафа завершены, и проект перешел к конструкции двери.Для каждого шкафа требуется шесть дверей. Каждая дверь состоит из двух стоек, двух направляющих и плавающего куска фанеры для шкафов 1/4 дюйма. На настольной пиле были сделаны прорези на внутренней стороне стоек и направляющих; эти прорези перекрывают друг друга и удерживают фанеру 1/4 дюйма на месте. после сборки. На стойках был использован врезной пропил, чтобы не было видимых пропилов на внешней стороне готовых дверей. Врезание врезки на рельсах не требуется, так как концы рельсов закрываются стойками после завершения сборки.

Специально для этого проекта было приобретено приспособление для отверстий в кармане - подробности о Kreg Jig Jig Jr. можно найти в разделе «Инструменты для грязной рубашки». Отверстия для карманов будут расположены на спинках дверей и не будут видны спереди готового шкафа. После того, как отверстия в карманах были просверлены, двери были собраны путем добавления клея в стыки, зажима и прямоугольной формы дверей и ввинчивания шурупов в отверстия кармана. После того, как винты были закручены, двери можно снять с зажимов, и процесс был повторен для всех двенадцати дверей.На фанерные дверные панели толщиной 1/4 дюйма клей не наносился, создавая настоящие «плавающие панели».

Эта дверь была только что снята с зажимов после сборки. Во время резки фанеры 1/4 дюйма были приняты меры для обеспечения того, чтобы волокна шли вертикально на всех дверцах - это придает шкафу плавный внешний вид после завершения. Ориентация волокон по горизонтали прерывает (в большинстве случаев) естественный взгляд людей высокие стройные предметы.

Нижняя направляющая каждой двери на 1/2 дюйма шире верхней.Это придает дверце утяжеленный вид, который очень тонкий, но необходимый, и улучшает общий вид готового шкафа.

Внутренние поверхности шкафов и все дверцы будут покрыты одним слоем морилки и двумя слоями прозрачного защитного средства, нанесенного кистью для поролона. До сих пор (по крайней мере, для нас) всегда было правилом, что вы не используете продукты на масляной основе (морилка, показанная здесь) в сочетании с продуктами на водной основе (прозрачный поликрил) и наносите эти две очень разные отделочные основы.Minwax каким-то образом решил эту проблему и прямо на банке с пятном заявляет, что Polycrylic рекомендуется для герметизации всех пятен, кроме одного оттенка. Мы читаем банку трижды, чтобы убедиться, что мы что-то не упустили. В целом, мы бы дали обоим этим продуктам очень высокие оценки, но поликрил имеет тенденцию быстро сохнуть, и с таким большим проектом мы изо всех сил старались не отставать. На банке написано «Сверхбыстрая сушка», и они не шутят.

Мы купили эти маленькие пластмассовые пирамиды в магазине красок, чтобы помочь с отделкой.Их по 10 штук в упаковке, что позволило нам закончить обе стороны и края каждой двери, не дожидаясь высыхания одной стороны покрытия. Только маленькая точка касается влажного покрытия и не заметна после полного высыхания. После того, как дверь была полностью покрыта, ее поместили на другую пирамиду в углу магазина, и мы начали отделку следующей двери на скамейке. Этот процесс был повторен для всех двенадцати дверей и выдвижной полки, которую мы построили для большего шкафа.

Пирамиды поднимают готовую деталь примерно на 3 дюйма от поверхности стола и обеспечивают легкий доступ к сторонам изделия.

Все компоненты шкафа отшлифованы наждачной бумагой зернистостью 150 и 220. К каждому шкафу добавлен декоративный верхний и нижний колонтитулы, применяется морилка. Джефф начал наносить морилку на углубленные области и обрабатывал морилку по направлению к большим полям. Пятну давали отстояться примерно на пять минут, а затем удалили тряпкой.

После нанесения морилки все компоненты шкафа отшлифовали наждачной бумагой зернистостью 220.Затем был нанесен первый слой прозрачного защитного средства и все заново отшлифовано наждачной бумагой с зернистостью 220. Как показано на этой фотографии, при шлифовании первого прозрачного слоя образуется белая пыль и остается тусклый молочный оттенок, но древесина очень гладкая на ощупь. Этот молочный вид исчезнет после нанесения второго / последнего слоя прозрачного покрытия.

Операция отделки завершена, шкафы положили на спину, чтобы облегчить установку дверцы и петель.Когда шкафы находятся в этом положении, можно легко увидеть вниз по длине шкафа, чтобы выровнять и отрегулировать дверцы перед установкой петель.

Вот такая перспектива выравнивания дверей, которую вы просто не можете достичь никаким другим способом. По мере того, как выравнивание начинает набирать обороты, все проверяется на прямоугольность, отмечены положения петель и закручены винты для выполнения задачи.

Основание, которое будет скрыто от глаз, было создано для каждого из шкафов с использованием строительных пиломатериалов 2 "x 4" и распорок.

Ремонтные работы выполнялись с помощью ручки Precision Components Repair Pen, темно-коричневого цвета, # RK103.

Произведены замеры и просверлены отверстия для установки дверных проемов.

В центре большого шкафа установлена ​​выдвижная полка. Когда была построена пристройка к дому, владелец поручил электрику обеспечить электропитание углового шкафа. Мы добавили розетку к задней части шкафа и проверили ее на работоспособность.

Декоративные металлические звезды были добавлены к верхней части большого шкафа, а металлическая лента была использована для крепления шкафа к стенам. Между основанием шкафа и полом были добавлены деревянные прокладки, чтобы правильно выровнять шкаф. Прокладки были окрашены в цвет корпуса и делали их почти невидимыми.

В обоих шкафах будут размещены электрические компоненты. Установка удлинителя может быть сложной задачей, и вы часто получаете ослабленные крепежные винты или нарушение выравнивания.Щелкните здесь, чтобы увидеть способ установки удлинителя, который решает эти проблемы.

Как сделать пространство в глухом углу шкафа более полезным

Шкаф с глухими углами - это шкаф, расположенный в углу между двумя рядами базовых шкафов, где часть содержимого одного шкафа скрыта за другим рядом шкафов. Он слеп, потому что вы не можете видеть, что находится внутри скрытой части шкафа, и это делает это пространство довольно трудным для использования.

Как вы можете видеть на изображении ниже, шкаф, отмеченный желтым цветом, является «шкафом для глухих углов».Светло-серая линия представляет проем шкафа, а область справа - «слепая» зона, скрытая от глаз.

Мы можем лучше использовать это скрытое пространство, просто установив выдвижной шкаф в глухом углу или систему стеллажей. Есть несколько разных типов, которые дают разный доступ к пространству. Прочтите ниже о различных доступных вариантах или посетите страницу решений для слепых уголков, чтобы увидеть продукты.

В следующих разделах вы найдете обзор четырех различных типов решений для органайзеров для глухих угловых шкафов:

  • Выдвижные элементы для глухих угловых шкафов
  • Шкаф для глухих углов Half Moon Lazy Susans
  • Угловые выдвижные полки для глухих шкафов Cloud
  • Изогнутые полки для глухих углов

Ящики для глухих угловых шкафов

Ящики шкафа в глухих углах могут представлять собой набор деревянных или проволочных полок в каркасе, которые активируются при открытии двери или нажатии на рычаг.В этих выдвижных элементах используется серия полок, которые выдвигаются и выдвигаются, а затем скрытые полки выдвигаются к открытой стороне, а затем выдвигаются, делая все внутри шкафа видимым и доступным.

Просмотр продуктов с выдвижными ящиками для глухих углов.

Шкаф для глухих углов Half Moon Lazy Susans

Half Moon Lazy Susans - это тип ленивых сьюзан, которые поворачиваются на 90 градусов, чтобы поместить все предметы в ваш слепой угол в пределах досягаемости, но затем они также выскальзывают из шкафа, делая содержимое полностью доступным.На диаграмме ниже показано, как работает Half Moon Lazy Susan.

Посмотреть тупиковые шкафы Half Moon Lazy Susans.

Угловые выдвижные полки для глухих шкафов Cloud

Ящики «Облако» от Rev-A-Shelf - современный вид полки для слепого уголка. Форма напоминает облако с современными линиями и гладкими изгибами.

Вытяжные ящики Cloud плавают по направляющей, вытягивая содержимое шкафа в глухом углу вперед и назад.Они доступны для установки в глухой угол левого или правого шкафа. На схеме ниже показана конфигурация левого шкафа.

Посмотреть продукты Cloud Blind Corner шкаф с выдвижными полками.

Изогнутые полки для глухих углов

"The Curve" от Rev-A-Shelf Полки шкафа с глухими углами прикрепляются к дверцам шкафа и обеспечивают полный доступ к вашему шкафу, обеспечивая большую изогнутую полку, которая выдвигается из шкафа.

Посмотреть продукты Curve для глухих угловых шкафов.

Как измерить шкафы на предмет выталкивания в глухих углах или полок

Определите минимальный размер шкафа для ящика или полок, когда дверца шкафа должна быть прикреплена к ящику. Имея в руках эти измерения, вы выбираете размер выдвижного ящика или полки на заказ:

  1. Определите минимальное отверстие : Измерьте дверное пространство внутри лицевой рамы слева направо.
  2. Определите минимальную глубину : Измерьте расстояние от передней лицевой рамы до задней стены.
  3. Определите ширину : Измерьте внутри шкафа слева направо.
  4. Определите Высота : Измерьте сверху вниз в пределах лицевой рамки.

Определите минимальный размер шкафа для выдвижного ящика или полок, когда дверца шкафа распашная. Имея в руках эти мерки, вы выбираете размер выдвижного ящика или полки на заказ.:

  1. Определите минимальное отверстие : Измерьте дверное пространство внутри лицевой рамы слева до выступающей навесной двери или, наоборот, справа от двери.
  2. Определите минимальную глубину : Измерьте расстояние от передней лицевой рамы до задней стены.
  3. Определите ширину : Измерьте внутри шкафа слева направо.
  4. Определите Высота : Измерьте сверху вниз в пределах лицевой рамки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
