Схема установки скрытых петель: особенности конструкции и преимущества, установка

особенности конструкции и преимущества, установка

Петли — это неотъемлемая часть любых распашных дверей. С их помощью обеспечивается открытие и закрытие створок. Они являются несущим механизмом, без которого двери не смогут выполнять свою функцию. На сегодняшний день существует множество всевозможных петель, но наиболее привлекательны внешне скрытые петли для межкомнатных дверей. Они невидимы глазу, а створки же открываются на 180 градусов.

Особенности конструкции скрытых петель

По нормативам, дверные петли, отвечающие требованиям, должны:

• обеспечивать подвижность дверей, то есть свободное открывание и закрывание;
• быть надежными на всем сроке эксплуатации;
• исключать разъединения створки с откосом;
• фиксировать крайние части дверного полотна, а в особенных случаях и промежуточные;
• безотказно работать на протяжении всего срока гарантии.

Специализирующиеся на производстве оконной и дверной фурнитуры известные компании, занимаются изготовлением качественных скрытых петель.

Межкомнатные двери с установленными на них такими моделями способны выдержать длинный цикл открывания-закрывания. Если приводить цифры, то это число равняется 200 тысяч раз.

Материалом изготовления скрытой петли стал цамак — это сплав, который состоит из четырех металлов: ими являются магний, алюминий, медь и цинк. Он имеет отличные характеристики, которые заключаются в прочности, гладкой поверхности, великолепных литьевых свойствах при низкой температуре плавления, безвредности для человека.

На завершающем этапе производства происходит их покрытие хромом, латунью и никелем, от этого внешний вид становится глянцевый или матовый.

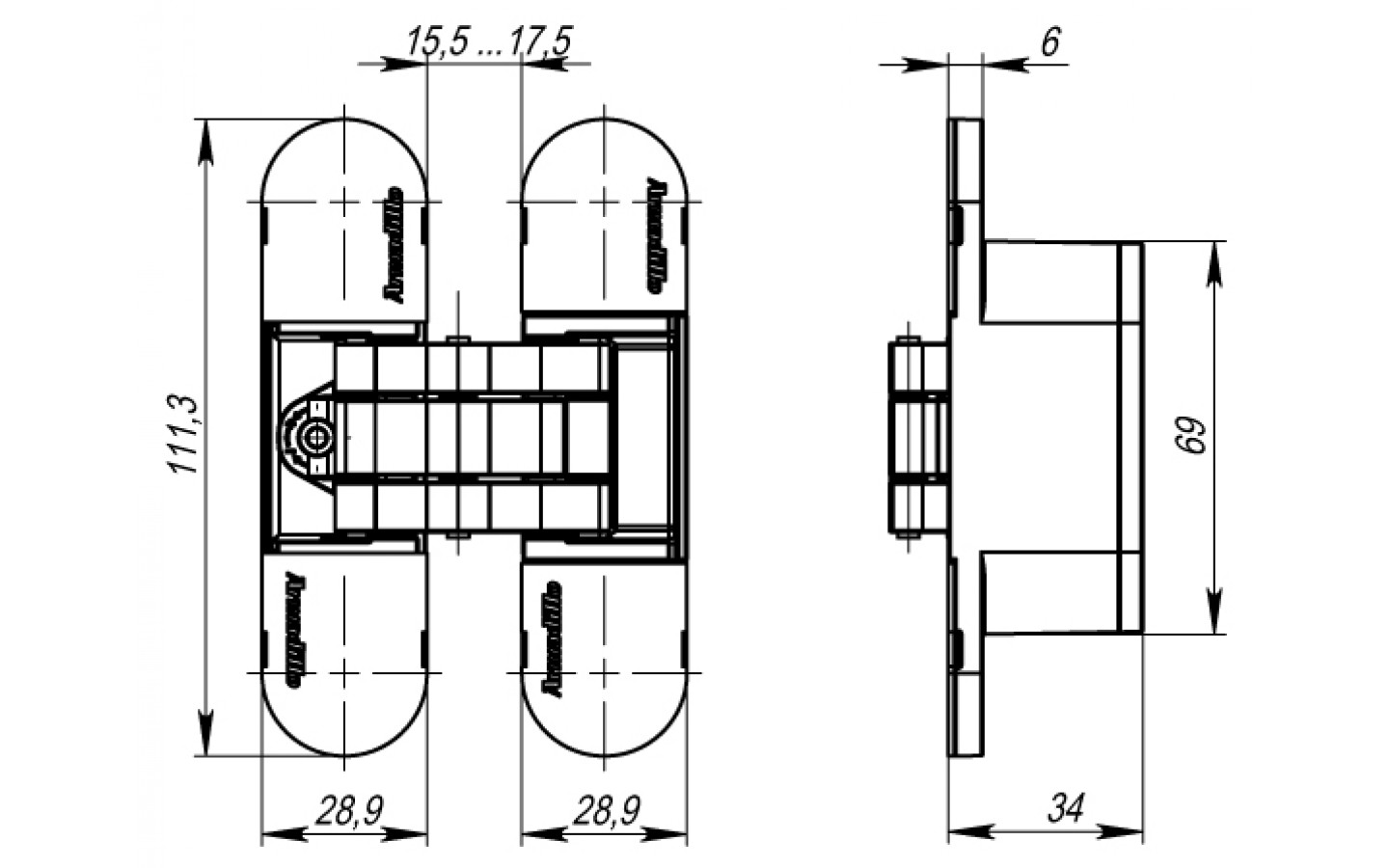

Конструкция скрытой петли состоит из шарнира, который замаскирован металлическим корпусом, с полотном двери он соединяется посредством рычага. В свою очередь, рычаг образован двумя частями, скрепленными винтом. В процессе закрывания двери, рычаг скрывается в углублении и его не видно.

Если вам необходимо приобрести скрытую петлю, то особое внимание нужно уделить направлению открывания створки, ведь они могут быть левыми, правыми и универсальными, которые устанавливаются на любую сторону дверной коробки.

Дорогая невидимая фурнитура может быть снабжена регулировкой, но более дешевые аналоги выпускаются без нее.

Преимущества скрытой петли

Данные изделия приобрели популярность с помощью своих неоспоримых достоинств:

• возможность регулирования при установленной двери без демонтажа в нескольких направлениях;
• равномерное прилегание створки к дверной коробке и обеспечение одинаковых зазоров по всем 4 торцам;
• незаметность конструкции позволяет предъявить высокие требования к дизайну и эстетичности межкомнатной двери;
• большой угол открывания обеспечивает прохождение в дверной проем крупногабаритных предметов;
• дополнительная защита обуславливается тем, что невозможно спилить или каким-либо способом извлечь скрытую петлю, чтобы снять полотно;
• высокая надежность обеспечивается специальной конструкцией;
• благодаря надежной и качественной установке, тяжелое дверное межкомнатное полотно не даст просадки.

Применение и установка скрытой петли

Чтобы правильно подобрать нужный вариант, необходимо, прежде всего, иметь представление о массе дверного полотна, так как одна модель способна выдержать всего 40 кг, а другая все 200 кг.

Следует отметить,что надежное и крепкое изделие обойдется дороже, поэтому, если предполагается установка легкой створки, то логичнее станет решение о приобретении соответствующей фурнитуры, не переплачивая за ненужную массивность конструкции. Каждый конкретный случай найдет свое решение.

Монтаж проводится в фальцованные и нефальцованные дверные конструкции. Если требуется скрыть дверь от посторонних глаз, сделать ее сливающейся со стеной, то модели-невидимки подойдут как нельзя лучше. Их установка делает полотно незаметным.

Для коробки и полотна следует выбирать материалы: древесину, алюминий или сталь.

Монтаж скрытых петель производится в торец двери со стороны косяка, а также в саму коробку посредством врезки и крепления саморезами. Установка проходит с особой точностью, при закрытии полотна следует избегать появления щели. Обычно створку межкомнатной конструкции снабжают тремя скрытыми петлями. Это приводит к дополнительной надежности и продлению срока ее эксплуатации.

После того как навесили полотно на коробку, следует заняться его регулировкой с помощью шестигранного ключа:

• по горизонтали. Выровнять створку относительно дверного косяка регулировочным винтом, который расположен на поверхности петли;
• по вертикали. Сделать корректировку зазоров между дверью и полом или между поперечиной коробки и верхним торцом полотна способом прокрутки винта, который расположен вертикально;
• по прижиму. С помощью регулировочного эксцентрика провести настройку равномерности прижима двери к коробке.

Помните, что регулировке поддаются только те модели, у которых эта функция есть.

Итак, скрытая петля для дверного полотна от простой отличается тем, что способна сделать его незаметным. Данные модели из общей плоскости не выделяются и в этом их главная особенность. Выбор огромен, а какие приобрести зависит от предназначения, места расположения, веса двери или диктуется общим дизайном помещения, или предпочтениями хозяина.

Скрытые петли для межкомнатных дверей и врезка

На рынке дверной фурнитуры Санкт-Петербурга, представлено множество скрытых петель разного назначения, типоразмера, функциональности, цвета и стиля. Заметим, этот вариант открывания, подойдет не на все двери, да и врезка скрытых петель под установку, получится не в любое дверное полотно. Например, невозможна врезка и установка на дизайнерские крашенные двери Arte Wave 8, Arte Wave 10, Arte Wave 4 и ряд других фрезерованных по всей плоскости дверных полотен. Конечно, все зависит от глубины фрезеровки полотна.

Подавляющее большинство дверей межкомнатных, все же можно смонтировать на такие петли. Особенно незаменима она для полотен Arte Fiore, Arte Wave 12, Arte Wave 2 и Arte Acqua производителя крашеных дверей — Salvatorre. В своей статье, естественно, мы не сможем провести сравнительный анализ всех производителей скрытой дверной фурнитуры, а остановимся лишь на 3-х самых известных и широко представленных брендах.

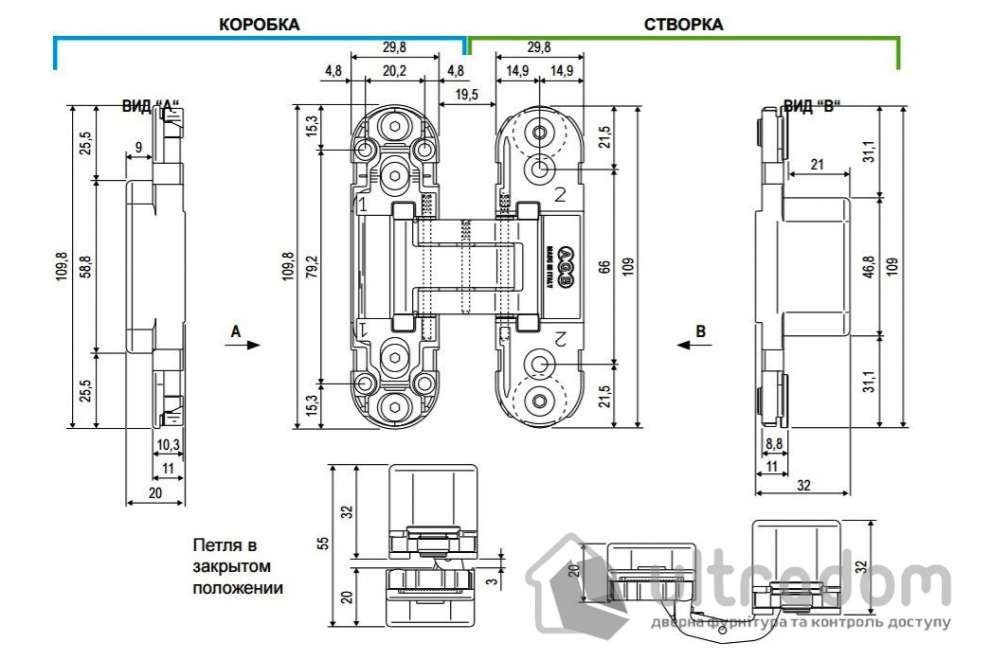

AGB — дверные петли скрытой установки.

Мы не случайно решили начать именно со скрытых петель AGB. Alban Giacomo Spa — ведущий итальянский производитель дверной и оконной фурнитуры более чем с 60-ти летней историей успешных, запатентованных разработок, представленных по всему миру. Отличительной особенностью компании является минимальный модельный ряд, как замков, так и петель, но зато, то что производится, точно можно применять. Скрытые петли «AGB», не исключение, одна единственная модель «ECLIPSE». Врезка скрытых петель «АГБ» выполняется по спец шаблону фрезером.

Характеристики и преимущества:

• а) Предназначена, для межкомнатных, распашных дверей толщиной полотна 40-44 мм. На практике врезали и в дверь 50 мм., никаких нареканий при длительном использовании не выявили.
• b) Допустимый вес, именно на 2-е петли 40 кг! Об этом официально заявлено производителем и неоднократно проверенно на практике «Дорсико». Это ВАЖНО, так как основная масса скрытых петель, рассчитана на куда меньший вес. Скажем, для межкомнатных дверей из массива, ясеня, бука или дуба понадобится 3-и петли. Ничего страшного, конечно, в этом нет, просто существенно (ориентировочно на 30%) возрастет стоимость фурнитуры из расчета на единицу и установка межкомнатной двери, в части фрезеровки (врезка дополнительной скрытой петли).
• c) Почти всегда можно добиться открывания полотен дверных блоков с наличниками — на 180 градусов, при определенных условиях, конечно. Показатель действительно возможно выдержать на практике в подавляющем большинстве дверей. Расстояние между правой и левой частями петли в отрытом положении довольно большое (19 мм.) и, пожалуй, лучшее в классе при соотношении иных показателей, характеристик и размеров, которое и позволяет обогнуть полотном дверную коробку с наличником при открывании. Тем не менее, петля не даст угла в 180 градусов, например в Arte Fiore, из за технической невозможности ее смещения в сторону открывания по торцу дверного полотна. Связанно это с декоративной фрезеровкой самого полотна и особенностью модели. Не страшно! Случай почти единичный и другие петли на данную модель врезать не получится в принципе, а если и получится, то открывание будет еще меньше.
• d) Богатая цветовая палитра. Петля «Эклипс» скрытой установки, представлена в четырех вариантах покрытий: латунь (золото), хром, матовый хром блестящий и бронза, что позволяет максимально совместить их с различными дверными ручками и замками.
• e) 3D регулировка. Преимущество плоскостной, 3D регулировки состоит в отсутствии необходимости вывинчивать шурупы крепления петли из дверных коробок и полотен. Это важно так как, чем меньше мы «тревожим» завинченные в дерево крепежные элементы, тем надежнее они фиксируют изделие. Это особенно актуально для дверей из МДФ и мягких пород дерева.

Недостатки:

Невозможность установки в дверное полотно тоньше 36 мм., из практики Дорсико, и тоньше 40 мм. заявленных производителем.



2. Morelli (Морелли) — скрытые петли.

Известный итальянский бренд, специализирующийся на производстве дверной фурнитуры. Отличительной особенностью, является разнообразие моделей и цветовых решений межкомнатных ручек дизайнерской серии Luxury, и недорогих китайского производства коллекций «Эпоха возрождения» и «Современное искусство». Замки итальянского производства, как магнитные, так и бесшумной серии, зарекомендовали себя в Санкт-Петербурге и не только, наилучшим образом. Простые «карточные» петли — на высоте, в широком цветовом ассортименте. Петли скрытой установки, по крайней мере в СПб и на момент написания статьи, представлены тремя моделями: HH-1, HH-2 и HH-3.

HH-1. Представляет из себя тоже самое что и НН-2, но рассчитана на меньшую нагрузку. Вес полотна на три петли не должен превышать 15 кг.

Hh3 — Характеристики, преимущества и недостатки

• a) Разработана и рекомендована для дверных полотен 35 мм. Из практики, возможна установка и в полотна 40 мм и более. В этом случае, необходимо смещать изделие при врезке по торцу дверного полотна максимально в сторону открывания (запас от края полотна до петли может составлять 2-3 мм). Чем меньше запас, тем больше открывание. Так или иначе, петля не даст открывание в 180 градусов из-за маленького расстояния между частями петли (14 мм.) и мешающего, таким образом, наличника. К тому же, вследствие значительной приближенности к краю полотна и коробки, скрытая фурнитура становится более заметной в закрытом положении дверного блока. Это видно в монтажный зазор между полотном и коробом составляющий 2 мм., который необходимо выдерживать по технологии. Более практично врезать эти скрытые петли в изделия, где коробочный элемент и наличник, является цельной конструкцией, плюс наличник является продолжением четверти коробки, обеспечивая положение дверного полотна заподлицо с ним по плоскости. В данном случае, Морелли HH-2, будут смотреться изящно, так как они меньше в размерах, хотя это конечно, дело вкуса.
• b) Допустимая нагрузка на петлю 10 кг., 20 на две петли, а производитель настоятельно рекомендует ставить по 3-и петли, особенно на тяжелые двери из массива дерева. Из практики (собственная врезка и установка скрытых петель), невозможно не согласится с рекомендацией, именно по три петли на деревянный блок.
• c) В цветовых решениях нет бронзы, но зато есть белые.
• d) 3D регулировка присутствует, но предполагает вывинчивание крепежных винтов из древесины, в одной из плоскостей настройки. Отметим, что регулировка может и не понадобится, в случае четкого соблюдения рекомендаций изготовителя, что имеет отношение к любому изделию, для чего и применяется шаблонная врезка скрытых петель в двери.

Morelli скрытые петли — Hh4

• a) Минимальная толщина полотна для врезки — 40 мм и более. При этом врезка скрытых петель в коробочную часть, максимально приближена к уплотнителю что в общем, не плохо и позволяет уменьшить видимость фурнитуры.
• b) Допустимая нагрузка на две петли — 40 кг. Оспаривать не будем.
• c) Открывание двери с наличником менее 180 градусов. Связанно это со смещением петель относительно друг друга, в закрытом положении (см. рис.), что в свою очередь и способствует необходимости врезки ее под самый уплотнитель в коробе. Таким образом, драгоценное расстояние в 19,8 мм между петлями, теряет смысл и не способствует большему открыванию конструкций с накладным, выступающим наличником. В полной мере, применима для очень ограниченного модельного ряда дверей с наличником «заподлицо» относительно плоскости дверного полотна со стороны открывания, то есть там где дверной наличник конструктивно является продолжением коробки.
• d) Цветовая гамма. Гальваническое покрытие: полированная латунь, полированный хром. Порошковое покрытие: матовый хром, матовый никель, белый RAL 9016, черный.
• e) Точная отладка в 3D плоскости. Вот тут ряд вопросов. Основная регулировочная петля, по замыслу конструктора, мало того что предполагает вывинчивание шурупов крепежа петли из древесины, но и должна находится в дверном полотне, хотя все известные нам предписания, призывают к основной отладке именно в коробе! Это делает регулировку крайне не удобной, не надежной и непрактичной. Не имея специального оборудования для врезки (шаблоны производителя, тут не помогут), опыта и навыков по врезке именно скрытых петель, вы не сможете избежать регулировки. К тому же, навеска полотна на коробку, здорово усложняется.

Применять данное изделие, при желании, можно.



3. Петли дверные, скрытые Krona Koblenz

Еще один передовой, творческий итальянский бренд. В своем арсенале имеет великое множество моделей скрытых петель, авторские права на которые защищены соответствующими патентами. В нашем представлении, заслуживает особого внимания Koblenz KUBICA K6300. Петля скрытой установки, визуально выглядит качественно и надежно, исполнена в лучших итальянских традициях. По функциональности и предназначению схожа с Morelli HH-3, но имеет преимущество, в части того что, не требует вывинчивания шурупов крепежа для регулировок в плоскостях. Данная петля рассчитана на врезку основной регулировочной части в коробку, и это тоже плюс. Цветовая гамма не велика, в арсенале матовый хром и никель. Высокая цена изделия и стоимость врезки скрытых петель фрезером К6300.

Подводя итог, отметим, что в нашем понимании наиболее подходящая, без потери качества конечного изделия, установленной двери, доступная по цене и универсальная по применению — это скрытая петля Eclipse от AGB.

Наши статьи, работы на фото или видео оставили приятное впечатление?

Тогда жмите на кнопки, помогите другим узнать о нас.

Установка скрытых петель. Как выполнить регулировку скрытых петель на установленной межкомнатной двери?

Как установить скрытые петли своими руками: монтаж и регулировка

Правильность установки и регулировки скрытых петель полностью влияет на дальнейшую эксплуатацию двери. Поэтому, если вы решили установить скрытые петли своими руками, вам необходимо ознакомиться с данной статьей. Также в ней вы найдете информацию, какие инструменты необходимы для выполнения всех требуемых действий, как выполнить регулировку изделий после монтажа.

Внешний вид скрытой дверной петли

Достоинства скрытых петель

Наверняка вы выбрали для установки петли скрытого монтажа не просто так, и это – правильный выбор. Вот какими качествами вы сможете воспользоваться после окончания монтажа петель:

• Абсолютная безопасность. Даже при всем желании злоумышленники не смогут проникнуть в ваше жилье путем срезания петель, так как изделия скрытого типа скрыты от постороннего вмешательства.
• Высокая прочность. Скрытые петли могут выдерживать вес не только деревянных, но и тяжелых металлических входных дверей – никаких ограничений по установке.
• Достойная надежность. Стандартные петли скрытого типа при правильном уходе прослужат вам многие десятилетия – возможно даже больше, чем сама дверь.
• Эстетичность. Скрытые петли нельзя увидеть с внешней стороны двери, благодаря чему дверные створки более привлекательно выглядят, что особенно касается деревянных.

Эстетичность внешнего вида петель

Теперь, когда вы точно убедились в правильности своего выбора, можно подготавливаться к тому, чтобы врезать петли дверные скрытой установки.

Какие инструменты необходимы для работы

Чтобы в процессе работы не отвлекаться на посторонние факторы, рекомендуется сразу приготовить необходимые инструменты, оборудование и материалы, представленные далее:

• Карандаш для разметки.
• Линейка или строительная рулетка.
• Шуруповерт и набор шурупов.
• Дрель и фреза.
• Строительный уровень.
• Молоток и стамеска.

После того, как подготовили все указанные инструменты и положили их в рабочей зоне, можно приступать.

Разметка двери под установку петель

Перед разметкой вам следует определиться, какое именно количество скрытых петель будет установлено на дверь. Если створка имеет средний вес и состоит из дерева, можно использовать две петли, однако на тяжелую стальную дверь не лишним будет поставить три и даже четыре скрытые петли, чтобы снизить нагрузку на каждую из них в отдельности и продлить срок службы.

Размечаем створку

Процесс выподняется довольно просто:

1. Отметьте расстояние на дверной створке в 200-250 мм от верхнего и нижнего краев и поставьте в этих местах точки карандашом.
2. Далее разместите в этих точках центры скрытых петель и обведите их по контуру.
3. Если планируется установка третьей петли, она должна монтироваться строго посередине между двумя крайними, а четвертая – по центру относительно двух соседних.

Варианты правильной разметки под врезку скрытых петель

Следует помнить, что необходимо наметить два контура – внутренний для петли, внешний – для накладки.

Размечаем коробку

Это более сложная задача, правильное выполнение которой осуществляется следующим образом:

1. Поставьте дверное полотно в проем дверной коробки, и при помощи строительного уровня и деревянных колышков закрепите ее в строго параллельном коробке и перпендикулярном полу положении.
2. Наметьте на торце дверной коробке места для врезки петель напротив аналогичных, размещенных на створке двери.
3. Приложите скрытые петли в отмеченные точки и обведите. Дверь можно снять.

После того, как дверная коробка и створка были правильно размечены, можно смело брать в руки инструменты и приступать к врезке.

Правильная разметка под установку дверных петель

Врезаем петли правильно

Фрезеровка

Первым делом надо подготовить небольшое углубление под накладку петли, которое следует сделать вручную при помощи стамески и молотка. Выемка выбивается аккуратными постукиваниями по внешнему контуру. Глубина будет зависеть от толщины петли, которую нужно измерить.

Далее проделываются специальные углубления для установки скрытых петель. Это операция проводится при помощи дрели и особой фрезерующей насадки. Перед формированием углублений тщательно замерьте высоту петли без накладки – именно такой глубины отверстия вам предстоит сделать в коробке.

Для этого включите дрель и аккуратными надавливающими движениями фрезеруйте торец двери строго по очерченному на предыдущем этапе внутреннему контуру. После достижения необходимой глубины переходите к следующему контуру и далее.

Формирование выемки под накладку по внешнему контуру

Углубления необходимо проделать не только в дверной створке, но и в коробке, аналогичным образом. На всю операцию при аккуратном выполнении у вас уйдет не более одного часа.

Прикручиваем петли

После того, как вырезали необходимо количество углублений, зачистите их внутренние поверхности от сучков, чтобы они не мешали установке. Непосредственная врезка скрытых петель осуществляется следующим образом:

1. Вставьте петлю в полученное углубление и прочно усадите ее в гнезде.
2. Шуруповертом просверлите отверстия под шурупы.
3. Вставьте в образованные отверстия шурупы и аккуратно затяните их, одновременно следя за тем, чтобы не возникал перекос – петля должна быть установлена ровно.
4. Повторите указанные выше шаги со всеми монтируемыми скрытыми петлями.

Установка петель на дверную коробку выполняется после того, как дверное полотно будет размещено и прочно закреплено в просвете коробки при помощи деревянных клиньев. Процесс крепления петель ничем не отличается от указанного выше.

После завершения установки необходима правильная регулировка скрытых петель. Поэтому давайте разберемся, как ее сделать.

Основы регулировки петель

В зависимости от конструкции петель особенности регулировки могут отличаться. Так, наиболее распространенное руководство подходит, чтобы регулировать скрытые петли большинства известных на сегодня моделей и выглядит следующим образом:

1. Снимите накладку петли, если таковая имеется, обнажив регулировочные винты.
2. Для изменения вертикального перекоса дверного полотна поверните соответствующий болт на скрытых петлях при помощи шестигранного ключа.

Регулировка при вертикальном перекосе

1. Для того чтобы поднять или опустить полотно, следует отрегулировать винт, который обычно размещается под отстегивающейся панелью петли.

Регулировка вертикального положения полотна

Более сложные регулируемые скрытые петли представляют более широкие возможности настройки в трех плоскостях. Чтобы ознакомиться с особенностями регулировки таких петель, вы можете посмотреть видео, размещенное ниже.

Регулировка положения двери в третьей плоскости

Большая несправедливость уделять внимание выбору дверных петель при покупке фурнитуры в самую последнюю очередь. Использовать петли, купленные наобум – не самая хорошая затея, ведь от правильности их подбора, качества и конструкции, которой обладают петли, в дальнейшем будет зависеть не только комфорт при эксплуатации и срок службы дверной конструкции, но и безопасность жильцов.

Характеристика и особенности врезки петель срытого типа, а так же преимущества использования

В некоторых ситуациях при навешивании дверного полотна используются петли скрытой установки. Это врезные конструкции, но можно использовать и накладные бабочки. Они могут отличаться по форме и размеру, невидимые с обеих сторон двери или только с одной.

Такой механизм не только позволяет спрятать вход в другое помещение, но и придает внешнему виду двери необычность и уникальность, в отличие от проемов с другими видами навесов.

Функции и особенности скрытых петель

Самой главной особенностью, которой обладают скрытые дверные петли, является невидимость. Поэтому конструкция предусматривает врезание обеих половин изделия в полотно и раму, вхождение движущихся элементов с выемки.

Кроме того, как и простые модели, скрытые петли должны обеспечивать:

• свободное открывание и закрывание дверного полотна;
• надежное соединение рамы и полотна без риска разъединения;
• фиксацию крайних и промежуточных положений двери;
• сохранение первоначальных характеристик в течение всего гарантийного срока эксплуатации.

Дверные петли должны выдерживать вес двери и обеспечивать выбранный угол открывания (90°, 120° или 180°). Они могут быть изготовлены из разных материалов и иметь различные размеры, направленность открывания (левые, правые, универсальные), возможности регулирования относительно вертикальной и горизонтальной плоскости.

Плюсы и минусы использования

Межкомнатные двери со скрытыми петлями обладают многими преимуществами:

1. Полотно равномерно прилегает к коробке благодаря обеспечению одинаковых зазоров по всему периметру.
2. Некоторые изделия скрытого типа обеспечивают поворот створки до 180°.
3. Даже если дверь имеет большой вес, она не проседает.
4. Межкомнатные двери скрытого монтажа существенно расширяют дизайнерские возможности.
5. Установка петель данного типа повышает безопасность жилища. Спилить или сбить их не представляется возможным.
6. Наличие механизма регулировки позволяет изменять положение полотна относительно дверного косяка в 3 направлениях без демонтажа.

К минусам относят:

• Высокую стоимость изделия ввиду сложной конструкции.
• Сложность монтажа.
• Оба элемента петли являются неразъемными. Поэтому для снятия полотна потребуется демонтировать все изделие целиком.
• Главным элементом скрытых навесов является шарнир, который может выйти из строя при попадании строительной пыли. Во время ремонта лучше петли снять.
• Самые распространенные модели позволяют открыть дверь не до конца. А усовершенствованные стоят намного дороже.
• Если было установлено некачественное изделие, велик риск провисания полотна. В результате открыть двери станет невозможно.

Как врезать и настроить скрытые петли

Процесс установки скрытых петель на металлические и деревянные двери практически одинаков: необходимо вырезать выемку нужного размера, вставить в нее механизм и закрепить.

В зависимости от материла полотна и рамы, потребуются специальные инструменты и умение с ними обращаться.

В деревянное полотно

Чтобы установить петли скрытого монтажа в деревянное полотно понадобится:

1. фрезерный станок;
2. электрическая дрель с перьевыми сверлами;
3. карандаш;
4. стамеска;
5. молоток;
6. шуруповерт.

Так как отверстие будет проделываться в торце полотна, дверь необходимо установить вертикально и обеспечить надежность фиксации, чтобы было проще с ней работать. Для этого используют струбцины или специальные деревянные основы с выемками заданной толщины.

Для того чтобы выемки точно соответствовали размеру петли, нужно сделать 2 шаблона из фанеры или нескольких дощечек. Первый шаблон будет рассчитан на вырезку наружной части петли. Второй — для внутренней, более короткой и глубокой выемки. Шаблоны располагают на расстоянии 20-25 см от края торца и фиксируют струбцинами.

Вначале фрезеровочной машиной снимают верхний слой древесины, образуя при этом углубление, соответствующее фасадной части петли. Затем шаблоны меняют и приступают к вырезанию основной выемки. Так как станок не обеспечивает необходимую глубину реза, сначала фрезой намечают размеры и форму, а затем вооружаются дрелью с перьевым сверлом и поочередно создают углубление. Выравнивать внутренние стенки нужно стамеской и молотком.

Теперь нужно перенести разметку на ответную планку дверной коробки, чтобы точно определить, где нужно делать углубление под вторую часть навеса. Для этого совмещают 2 элемента конструкции, отметив границы по тем же шаблонам, проводят выемку массива.

Скрытые навесы под стальные двери

Чаще всего металлические двери продаются с петлями, так как устанавливать поворотный механизм на готовой двери в домашних условиях сложно. Если же приходится иметь дело с собранным коробом, отдают предпочтение простым наружным навесам.

Вначале в торце короба, который будет соединяться с дверным полотном, делают прорезь, превышающую по размеру половину петли. Затем в отверстие вставляется нижний элемент и приваривается.

Верхнюю часть механизма сначала крепят к дугообразному удлинителю, а затем уже непосредственно к двери. В конце нужно просто соединить обе детали. После установки такого поворотного механизма отрегулировать его не получится. Нужно следить за правильным расположением элементов относительно друг друга.

Если правильно выбрать поворотный механизм и провести все работы качественно, такое устройство сможет выдержать даже самые тяжелые металлические двери.

Несколько слов о регулировке

Существует ряд моделей, которые обеспечивают возможность отрегулировать положение дверного полотна в 3 направлениях.

Регулировка скрытых петель межкомнатных дверей выполняется с помощью ключа-шестигранника. Расположение регулировочных винтов для настройки положения полотна предусмотрено в той части механизма, которая врезается в дверную коробку:

• регулировка в горизонтальной плоскости осуществляется винтом, который расположен на поверхности элемента;
• вертикальная настройка проводится винтом, расположенным вертикально;
• для обеспечения необходимого прижима механизмом регулировки служит эксцентрик.

Если речь идет о положении полотна относительно коробки, доступный ход равен 1 мм вверх-вниз, влево-вправо и проводится путем поворота винта на обеих петлях одновременно. Глубину прижима можно изменить, подкрутив шестигранником 2 эксцентрика.

Строительство домов

Петли – фурнитура, которая еще несколько лет назад была ничем не примечательной единицей одного варианта. Сейчас ситуация изменилась и данная фурнитура может быть различной. Петли необходимы для открытия и закрытия дверных проемов. Существует несколько вариантов монтирования дверной фурнитуры, способы напрямую зависят от видов двери. Для проведения данных работ необходимы некоторые навыки, подходящий инструмент и понятие о определенной последовательности действий. Чаще всего выбираются скрытые петли, так как они практически незаметны и благодаря этому все выглядит более привлекательно. Врезка петель закрытого образца доступна любому мастеру.

Оглавление:

Варианты петель для межкомнатных дверей

В настоящее время существуют пять вариантов дверных навесов. Каждый из вариантов обладает своей специфичностью и имеет сильные стороны. Можно найти и приобрести такие разновидности навесов:

• прямые или карточные – простые классические, со специальными боковыми пластинами;
• угловые – подобные первым, классическим навесом с небольшим различием по форме пластин, чаще всего устанавливаются на маятниковые конструкции;
• «невидимы» – особые механизмы, которые утапливаются в дверное полотно, чаще всего применяются на дорогих дверных проемах;
• выворачиваемые – здесь нет пластинок, а только штыри на специальной выворачиваемой оси;
• итальянские – оснащены специальным шарниром, устанавливаются на европейских дверях.

Все межкомнатные навесные конструкции подразделяются на универсальные и те, которые имеют определенное направление: право и левосторонние.

Что касается варианта петель, то они бывают:

Скрытые дверные петли своими руками

Чаще всего невидимый вариант петель является приоритетным, так как позволяет сделать объект эстетически привлекательным. Монтаж данной фурнитуры немного сложнее, чем накладной, также требует большего количества времени, но при желании и некоторой сноровке установить петли возможно быстро и правильно своими руками.

Преимущества данного варианта следующие:

• Надежность и безопасность – воры не смогут проникнуть в помещение из-за того, что срежут петли, как это бывает при накладных вариантах, скрытые петли спрятаны от постороннего посягательства.
• Высокая прочность – изделие легко выдерживает вес самой конструкции, выполненной из металлического или деревянного материала.
• Практичность – изделия может прослужить не один десяток лет при правильном уходе.
• Внешняя привлекательность – при положении, когда двери закрыты, петли не видно, это позволяет сохранить эстетичность внешнего вида.
• Большое разнообразие – можно выбрать навесы, выдерживающие большие нагрузки или небольшие конструкции для дверей в шкафу.

Недостатком данного метода можно назвать тот факт, что монтаж непрост и требует некоторых усилий. Помимо этого, есть еще ряд слабых сторон данного изделия:

• Скрытый навес стоит дорого, по сравнению с другими вариантами. Но даже среди категории скрытых межкомнатных конструкций, можно найти те, которые стоят выше или ниже. Следует понимать, что качество шарнира напрямую влияет на цену изделия.
• К сожалению, на рынке есть большое количество подделок, в итоге можно приобрести некачественный товар и потерять деньги
• Ощутимым минусом есть тот факт, что не каждый навес можно разобрать при надобности.
• Из-за большой глубины утопления, установить данного типа навесы не всегда реально.

Установка петель скрытого варианта на двери

Если не вникать в особенности монтажа дверной конструкции, то монтирование петель скрытого варианта просто и незамысловато: необходимо вырезать нишу и вставить механизм, после этого надежно закрепить и начать пользоваться. Но на самом деле, все немного сложнее.

Установить скрытые петли собственноручно не совсем легко. Необходимо запастись инструментами, нужными для проведения работ. помимо того, есть инструкция, в которой прописаны все этапы, следование рекомендациям специалистов, позволяет качественно и быстро установить механизм. Для установки необходимы такие инструменты и элементы:

• «невидимые петли»;
• крепежные элементы для монтирования;
• простой карандаш;
• измерительная линейка;
• острый нож;
• стамеска;
• отвертка;
• шуруповерт;
• молоток.

Перво-наперво нужно произвести скрытую наметку. Важно продумать, в какую сторону будет открывание двери, на каком уровне станут располагаться дверные скрытые петли. Это совсем не слепое следование требованиям для галочки, на самом деле это скажется на удобстве использования, долговечности службы полотна и расходных материалов. Чтобы тормозить распахивание дверей, специалисты дают совет установить специальные стопоры. В таком случае дверь не станет ударяться об соседнюю мебель или стену.

Количество петель зависимо от особенностей двери: материала, веса, назначения. Классическая дверь требует установки двух петель, этого хватит. Дверь из тяжелых пород деревьев имеет другой вес, поэтому пары петель будет недостаточно, нужно устанавливать три элемента. Две устанавливаются недалеко от пола и верха дверного проема. Третья петля располагается по центру бокового полотна. Все места прикрепления обозначаются карандашом. Нужно заранее рассчитать глубину выемки.

Как установить навесы скрытой установки

Как уже говорилось, в зависимости от веса и размера двери планируется количество петель скрытого образца. Разметка имеет определенные этапы, их можно отобразить в следующем порядке:

• на расстоянии двадцати – двадцати пяти сантиметров от верха и низа ставится метка для будущих петель, отмечать для удобства нужно простым карандашом;
• к месту будущего расположения навесов, необходимо приложить петли и обвести их контуры;
• при установке третьей петли, ее располагают строго по центру, на равном расстоянии между первой и второй;
• сразу отмечается два контура, внутренний для навеса и наружный для накладки.

Разметка двери, а именно дверной коробки, считается непростой задачей. Как и любой другой процесс, разметка двери имеет свой порядок и выглядит так:

• точность дверного полотна измеряется с помощью строительного уровня, закрепляется деревянными клиньями;
• теперь необходимо отметить места врезки петель;
• петли обводят карандашом для обозначения их места крепления.

Чтобы избежать ошибки, нужно аккуратно осуществлять процесс врезки. Отверстия необходимо делать после нескольких проверок правильности будущего расположения навесных петель скрытого варианта.

Как определиться с выбором петель невидимого типа

Скрытый механизм – своего рода невидимка, оснащенная шарниром, укомплектована двумя элементами, соединенных винтом. Чтобы сделать правильный выбор при покупке скрытых механизмов, следует прислушаться к рекомендациям специалистов:

• перед приобретением механизма, следует изучить их особенности, если они не универсальные, то нужно определиться со сторонами прикрепления – правой или левой;
• если петли стоят недорого, то скорее всего производитель сэкономил на механизме регулирования;
• при установке тяжелый дверей не стоит во главу угла ставить вопрос экономии;
• при установке двери в новострое, необходимо приобретать экземпляр с регулировкой чтобы при усадке дома, можно было исправить перекос двери, который случится в любом случае;
• при установке навесов с регулировочными винтами не будет проблем с заносом крупногабаритных предметов – угол разворота створки может достигать 180 градусов;
• выбирать петли необходимо исходя из характеристик двери.

Дверная коробка как правильно ставить скрытые петли

Первый шаг для установки механизма – фрезеровка. Это создание неглубоких выемок для утопления элементов петель. Сделать такие разъемы возможно собственноручно с помощью молотка и стамески. Главное требование к выемке – аккуратность и правильность размера. От толщины петли зависит глубина выемки, и если неглубокую можно расширить, то чрезмерно глубокую исправить будет очень непросто.

Дрелью делают углубление по контуру, обведенному простым карандашом. Спешить не нужно, от размеренности действий зависит результат. Необходимо сделать выемки в створке и в коробке. Данная работа отнимает не более сорока минут. Петли устанавливаются в зачищенные углубления. Это предполагает такие действия:

• навес погружается в специально сделанное отверстие, нужно следить за тем, чтобы деталь плотно вошла и заняла свое место;
• под шурупы делаются углубления специальным инструментом – шуруповертом;
• в полученные углубления нужно вставить петли и затянуть их, нужно следить, чтобы не произошел перекос петли.

Если нужно, важно отрегулировать «невидимые» петли. В таком случае можно проверить функционирование двери и удостовериться в правильности расположения «невидимых» петель.

Скрытые петли для дверей своими руками, регулировка

Особенности регулировки зависимы от типа и варианта петли. И хотя на рынке представлен широкий ассортимент петель для скрытого монтажа, все они имеют идентичный вариант регулировки и конструкцию. Для регулировки петель нужно соблюсти выполнение следующих этапов:

• с петли снимается накладка, это позволяет оголить регулировочный механизм;
• для изменения вертикального перекоса двери, следует повернуть болт, проделать данную манипуляцию возможно с помощью специального шестигранного ключа;
• под панелью механизма располагается винт, с помощью которого регулируется поверхность полотна.

Дорогостоящие и сложные конструкции имеют непростой механизм регулировки сразу в трех направлениях и это дает возможность создать идеальные условия для эксплуатации и качества службы.

Необходимо избегать ситуации, когда петли покупаются непосредственно перед установкой изделия. Такие покупки могут совершаться впопыхах и без учета многих особенностей, что негативно скажется на долговечности использования двери. Рекомендуется покупать петли параллельно с приобретением двери, чтобы учесть ее габариты и вес, подобрать цвет петель. И хотя они называются скрытыми и частично утоплены, при открытых дверях их видно, поэтому желательно подбирать оттенок.

Также не стоит приобретать механизм неизвестного происхождения или гнаться за дешевизной: петли обеспечивают надежность открытия и закрытия двери.

Сделать монтаж проще и быстрее можно с помощью специального шаблона. Это поможет избежать ошибки при наметке.

Как спрятать дверные петли, требования к механизму

К фурнитуре предъявляются определенные требования. Главное, они должны выдерживать механические нагрузки. Так как материал двери может быть различным, навесы делят на три основные категории:

• для двери до шестидесяти килограмм веса;
• для сто двадцатикилограммовой двери;
• для массивных конструкций, весом до двухсот пятидесяти килограмм.

Если дверь имеет еще больший вес, изготавливаются индивидуальные конструкции для крепления. К петлям выдвигается ряд требований:

• они должны быть прочными, надежными, легко монтироваться;
• форма должна быть выполнена в таком виде, чтобы крепление было максимально надежным;
• необходимо учитывать, что за период службы дверь может открываться полмиллиона раз, поэтому материал должен быть соответствующим;
• приоритетно использование петель, изготовленных из алюминия, жесткого пластика или металла – в зависимости от каждой конкретной ситуации;
• детали должны быть покрыты препаратами против коррозии.

Если остались вопросы, как определиться с выбором и установить петли скрытого монтажа собственными руками, посмотрите видео. Там вы найдете ответы на все вопросы. Установить петли скрытого монтажа собственными силами реально, если следовать рекомендациям и подготовить необходимый инструмент. Использование подобных механизмов позволят наслаждаться качеством и эстетичностью изделия.

Регулировка скрытых петель у двери: как сделать самому

Установка скрытых петель возможна как на входных металлических дверях, так и на межкомнатных. Несмотря на сложности в монтаже, они имеют ряд преимуществ в использовании. Удобная регулировка позволяет настраивать двери в трех плоскостях. Все, что может потребоваться в процессе эксплуатации – это своевременно смазать петли.

Функции и особенности

Дверные петли выполняют важные функции. С их помощью полотно крепится к коробке. Кроме того, они берут на себя вес двери и обеспечивают угол, на который она сможет открыться. Правильно подобранные скрытые петли дадут возможность распахивать дверь на 180 градусов, а не на 90 или 120. Это очень удобно, например, при перенесении габаритных предметов мебели или других грузов.

Петли могут быть регулируемыми и не регулируемыми. Также они могут различаться по весовой нагрузке и способу открывания двери. В зависимости от направления открывания, они могут быть правыми, левыми и универсальными, которые не зависят от того, в какую сторону открывается полотно.

Металлические дверные петли могут быть выполнены из разных сплавов, таких как нержавеющая сталь, чугун или латунь. Нержавеющие или латунные предпочтительнее.

Преимущества

Металлические скрытые петли имеют ряд преимуществ по сравнению с другими видами петель.

• Надежность в использовании. Скрытые петли благодаря особой конструкции практически не ломаются.
• Их не видно. Межкомнатные двери со скрытыми петлями чаще всего устанавливают там, где этого требует дизайн помещения. Установленные на входных, они повышают безопасность, поскольку добраться до них и срезать, как навесные, очень затруднительно.
• Регулировка в трех плоскостях возможна после окончания монтажа и навешивания дверного полотна.

Установка

Скрытые петли для межкомнатных дверей установить не просто. Для этого нужны специальные инструменты, поэтому врезку обычно доверяют специалисту. Если вы решили сделать ее самостоятельно, то внимательно изучите чертежи и инструкцию по установке, прилагаемую к фурнитуре. Имейте ввиду, что посадочные углубления петель должны быть выполнены аккуратно и точно, чтобы избежать перекоса механизма и двери.

Для врезки петель в дверную коробку нужно сделать двухуровневое углубление, поэтому одной стамеской не обойтись. Оно делается с помощью электрофрезера и специальных шаблонов. Их, как правило, кладут в комплекте с фурнитурой. При необходимости шаблон можно изготовить и самому, сделав чертеж.

Глубина ниши под ответную часть в полотне зависит от производителей петель. У одних она может быть такой же или даже больше, чем в коробке. В других – небольшой, которую вполне можно вырезать вручную.

Если углубления сделаны хорошо и петли на межкомнатные двери установлены правильно, то они могут выдержать нагрузку до 50 кг, и обеспечат открытие на 180 градусов.

При установке на металлические двери, нужно ставить те петли, которые разработаны специально для них и могут выдержать большой вес дверного полотна. Металлические двери с заранее подготовленными отверстиями под петли, и фурнитура продаются комплектом, потому что сделать ниши в металле самому проблематично. Поэтому, приобретая дверь, обращайте внимание на вид петель.

Регулировка скрытых петель

Регулировка сводится к тому, чтобы установить одинаковые зазоры по всему периметру между полотном и коробкой. Скрытые петли дают возможность настроить работу двери без ее демонтажа.

Регулировка производится в трех плоскостях с помощью специальных шестигранных ключей:

• по высоте – устанавливает величину зазоров вверху и внизу двери;
• по горизонтали – помогает выровнять дверное полотно относительно коробки и сделать зазоры ровными;
• по прижиму – она осуществляется поворачиванием регулировочного эксцентрика и позволяет установить равномерный прижим полотна к коробке по всему периметру двери.

Величина регулировки у петель разных производителей будет отличаться. Она может составлять от 1 до 5 мм.

После того, как регулировка завершена, устанавливаются декоративные пластины, которые скрывают крепежные болты и регулировочные отверстия.

Как смазать скрытые петли

С течением времени может возникнуть необходимость смазать скрытые металлические петли. Сделать это лучше машинным маслом, которое можно купить в любом строительном магазине. Оно впрыскивается между трущимися деталями с помощью масленки или шприца, а излишки вытираются мягкой тканью.

Возможность установки на межкомнатные двери скрытых петель появилась не так давно. Те, кто сравнивал их с более привычными наружными петлями, не сомневаются в том, что они лучше и удобнее в эксплуатации. Все, что нужно в процессе использования – это вовремя их смазать.

Можно ли установить петли на межкомнатные двери самостоятельно?

Петли являются рабочим механизмом двери, независимо от её конструкции и материала. Без них створку невозможно закрыть или открыть. Происходит врезка петель любого вида практически одинаково, но существуют нюансы, зависящие от конструкции фурнитуры.

Виды петель

Если посмотреть, как врезают петли мастера, то кажется, что это сложное дело. В реальности работа простая, надо только правильно выбрать фурнитуру. По конструкции чаще всего используют следующие виды изделий:

• Прямые. Самые распространённые, состоящие из шарнира с боковыми крепёжными пластинами. Навесы называют карточными или бабочками.

• Угловые. Фурнитура предназначена для межкомнатных дверей с «еврочетвертью» (выступом, скрывающим зазор между створкой и дверной коробкой). Похожи на предыдущие, только боковые пластины сделаны из уголков.

• Вворачиваемые. Конструкция петель представляет собой поворотную ось с приваренными сбоку шпильками вместо крепёжных пластин. Предназначены для лёгких полотен.

• Скрытые. Фурнитуру устанавливают на дорогие входные двери. Конструкция петель скрытого монтажа представляет собой шарнир, утапливаемый при установке в теле дверного блока.

• Итальянские. От скрытых петель фурнитура отличается конструкцией шарнира. Механизм устанавливают на дорогих импортных дверях.

По способу установки различают три вида петель:

• Накладные. Фурнитуру просто фиксируют саморезами к поверхности двери и коробки без предварительного выреза углубления.

• Врезные. Под фурнитуру выбирают углубления. Крепёжные пластины получаются на одном уровне с поверхностью двери и коробки.

• Ввертные. Фурнитура имеет вместо крепёжных пластин штыри. Во время монтажа эти шпильки вкручивают в тело дверного блока.

По направлению открывания двери петли бывают:

• Левосторонние. Открыть створку можно только влево.
• Правосторонние. Открыть створку можно только вправо.
• Универсальные. Открыть створку можно вправо и влево.

Универсальные петли можно прикрепить с правой или левой стороны двери, что создаёт преимущество монтажа. Недостатком считается сложность быстрого снятия створки.

Необходимые инструменты

Начинается установка петель с подготовки инструментов. Достаточно иметь простейший набор:

• молоток со стамеской;
• прямую и фигурную отвёртку;
• шуруповёрт;
• электродрель;
• карандаш;
• пузырьковый уровень.

Если предполагается большое количество врезок, удобно использовать ручной фрезер. Из материалов нужны клинья для распорки полотна в коробке и саморезы.

Разметка

Начинают установку дверных петель с разметки. В зависимости от конструкции фурнитуры процесс монтажа имеет свои особенности. Общий момент — петли у межкомнатных дверей устанавливаются на расстоянии 20–25 см от верхнего и нижнего края. На месте крепления должны отсутствовать сучки, сколы, другие повреждения. Если имеется дефект на полотне, петли смещают.

Процесс разметки при установке петель на двери предусматривает очерчивание контура крепёжных пластин или штырей. Дальнейшие действия зависят от типа фурнитуры. Накладные модели просто фиксируют саморезами. Под врезные крепежи выбирают стамеской или фрезером углубления. Для ввертных моделей сверлят отверстия.

Размечать нужно так, чтобы сделанная выборка не оказалась слишком глубокая. Это приведёт к перекашиванию двери. Когда такая неприятность случилась, глубину выборки уменьшают картонными подкладками.

Если предполагается много работы, упростить её поможет специальное приспособление – кондуктор для врезки петель. Шаблон можно купить или изготовить из фанеры. Кондуктор фиксируют зажимами на размеченном участке дверного полотна и во внутренней его части фрезером выбирают углубление.

После разметки дверь ставят в коробку, расклинивая клиньями так, чтобы по периметру получился одинаковый зазор около 3 мм. Следующими действиями нужно определить место крепления ответной части петли на раме. Положение створки проверяют уровнем во избежание перекосов. Когда полотно будет ровно выставлено, на коробке размечают место крепления второй части петли.

Как установить петли на дверь?

По окончании нанесения разметки приступают к монтажу дверных петель, но сначала определяют наличие дополнительных нюансов. Основной проблемой может быть большой вес полотна. Межкомнатные двери обычно пустотелые и лёгкие. Если створка сделана из массива дуба или другого тяжёлого дерева, две петли её не выдержат. Выходом из положения является врезка третьего элемента по центру полотна. Тогда верхнюю и нижнюю петлю можно сдвинуть ближе к краю.

При установке петель на межкомнатные двери своими руками заранее стоит предусмотреть, в какую сторону они будут открываться. Чтобы створка не повредила мебель или стену, по направлению движения монтируют стопоры.

Как установить петли бабочки на межкомнатную дверь?

Выполнить установку накладных петель бабочек можно даже после монтажа коробки. Крепёжные пластины фиксируют не к торцу полотна, а на лицевую поверхность. Аналогичные действия выполняют на раме. Дверь прочно расклинивают в коробке, соблюдая по периметру зазоры. Проверяют горизонтальность, вертикальность уровнем. Прикладывают бабочку, отмечают точки расположения саморезов, сверлят отверстия. Углубления под крепёжные пластины не выбирают. Петли просто прикручивают шурупами к телу дверного блока.

Установка врезных петель

Делать установку петель на межкомнатные двери своими руками проще, когда коробка ещё не зафиксирована в проёме. Это правило касается монтажа стандартной фурнитуры, требующей врезки. Сначала одну часть петли прикладывают к торцу створки. Карандашом очерчивают контур крепёжной пластины, отмечают место отверстий под саморезы. По разметке выбирают стамеской или фрезером углубление. Под саморезы сверлят отверстие. Когда все подготовительные работы завершены, фурнитуру фиксируют к торцу створки.

Желательно делать врезку петель фрезером, так как инструментом можно точно выбрать углубление. От стамески получаются сколы или лишняя выборка. Глубину уменьшают картонными подкладками, но со временем они портятся. Дверь начинает шататься и провисать.

Чтобы продолжить врезку петель в межкомнатные двери, коробку располагают горизонтально. Внутрь рамы укладывают полотно. Аналогичную разметку, а также вырезку углублений делают на стойке коробки под ответную крепёжную часть бабочки. Когда фурнитура будет надёжно зафиксирована саморезами, дверной блок ставят вертикально и пробуют открывать створку. Если всё нормально, полотно снимают и приступают к монтажу лудки в проём.

Врезка ввертных петель

Врезку скрытой и ввертной фурнитуры сложнее осуществлять. Обязательно понадобится электроинструмент. Для установки скрытых петель нужен ручной фрезер. Выполняют следующие действия:

• На торце полотна и стойке коробки размечают место расположения навесов.
• Фрезером выбирают углубления. При необходимости дополнительной вырубки для придания пазу нужной формы используют стамеску.
• Скрытый навес состоит из двух частей. Перед установкой фурнитуру разбирают. Чтобы правильно осуществить врезку скрытых петель, надо обратить внимание на размер деталей. Часть навеса с большими габаритами всегда монтируется на коробку. Деталь меньшего размера крепят в створку.
• Обе части навеса фиксируют в углублениях саморезами. Дверь ставят в коробку, соединяют элементы фурнитуры, затягивают крепёжным винтом.

Чтобы установить ввертные петли, достаточно иметь электродрель. Фурнитура обычно продаётся с монтажным шаблоном.

На полотне и коробке отмечают место входа крепёжных штырей. По разметке высверливают отверстия. Ввертные навесы разъединяются на половинки, что существенно упрощает их монтаж. Каждый элемент закрепляют на коробке и створке. При навешивании двери просто соединяют две половинки ввертного навеса.

Установка барных петель

Врезка дверных петель барного типа из-за конструкции осуществляется иначе. Изделие представляет собой два пружинных навеса. Створка может открываться в любую сторону с последующим возвратом на исходное место.

Чтобы врезать барные петли, инструкция по установке предусматривает выполнение следующих действий:

• В комплекте с барными навесами идёт ключ. Если его нет, можно взять шестигранник подходящего размера, и ослабить натяжение пружин.
• Под крепёжные пластины на торце створки и дверной коробке наносят разметку.
• Монтаж подразумевает обязательную выборку углублений. Без них зазор между полотном и рамой получится около 12 мм.
• Элементы фурнитуры фиксируют саморезами.

Дальнейшие действия направлены на регулировку пружин. Они могут срываться, поэтому их нужно натянуть, но не переусердствовать. Натяжку осуществляют винтом по часовой стрелке. По ходу регулировки проверяют плавность открывания двери. При сильно затянутой пружине створка туго будет отводиться в сторону. Если натяжка ослаблена, резкое закрывание дверного полотна закончится ударом о коробку из-за не успевания срабатывания механизма. Сжатие пружин проверяют периодически в процессе работы. Со временем они ослабевают, требуя дополнительной регулировки.

Осуществить врезку навесов любого типа сможет каждый. Такая специфическая фурнитура, как барные петли, обычно используется на дверях в барах, магазинах и других общественных заведениях. Дома такие навесы не востребованы.

Как врезать дверные петли быстро и качественно

Приветствую Вас, мои дорогие читатели.

Тема данной статьи: «Как правильно врезать дверные петли«

После того как мы научились самостоятельно собирать дверную коробку — можно перейти к следующему шагу и установить дверные петли.

Дверная петля — это важнейший элемент дверной коробки, поскольку она обеспечивает подвижность дверного полотна.

Благодаря грамотному и правильному монтажу вы сможете избежать в дальнейшем таких проблем — как затирание дверей или их заедание. Исключите скрипы и перекосы дверного полотна.

После прочтения данной статьи вы поймете, что

врезать дверные петли можно своими руками, не прибегая к помощи мастеров! Я всегда за экономию! Необходимый инструмент

Для врезки петель нам потребуется нехитрый инструмент:

1. Петли
2. Молоток
3. Набор стамесок
4. Шуруповерт или отвертка
5. Клинья, если дверная коробка уже установлена
6. Карандаш
7. Строительный уголок
8. Строительная рулетка

Выбор петель

К выбору петель стоит подойти весьма основательно.

Они должны не только подходить к дверям по дизайну, но и выполнять свои функции, чтобы не допустить поломки дверного полотна.

Рассмотрим самые востребованные виды:

Самые распространенные. Представляют из себя две прямоугольные пластины по бокам- их еще называют «карточными».

Абсолютно идентичны «карточным» петлям. Отличие лишь в том, что пластины выполнены в форме углов. Используются для маятниковых и дверей с притвором.

Шарнир на данных петлях «утапливается» в дверях. Преимущественно используются в дорогом сегменте дверей.

Состоят из поворотной оси со штырями. Такие петли держат очень малый вес и монтируются исключительно на легкие двери соответственно.

По способу установки петли подразделяются на:

• Накладные петли — не требуется подготовка места посадки петли. Просто прикручиваются к месту саморезами. К таким петлям можно отнести петли — бабочки.
• Ввертные — просто вворачиваются в дверь
• Врезные — петли, под которые требуется делать углубление. К таковым относятся «карточные» и угловые петли

В зависимости от стороны открывания дверей петли подразделяются на:

• левосторонние
• правосторонние
• универсальные

Если с левыми и правыми петлями все понятно, то универсальные можно использовать в обоих случаях!(Капитан очевидность!) Их серьезный недостаток — это то, что они неразборные. Поэтому их врезка будет немного сложнее.

Делаем разметку на дверном брусе

Разметку дверных петель всегда начинаю с дверного полотна. Отступаем от верха и низа двери по 20 см и ставлю метки.

Прикладываем петли к двери таким образом, чтобы стержни петли чуть — чуть не касались дверного полотна. Делается это для достижения свободного хода полотна. Сильно выдвигать петлю тоже не стоит — ослабите крепление и под весом двери петлю перекосит.

Далее обводим контур петель острым карандашом, либо можно использовать канцелярский нож, но для этого требуется повышенная внимательность и аккуратность.

Для того, чтобы петля не «гуляла» в руках ее можно прихватить на пару саморезов, предварительно просверлив под них отверстия меньшего диаметра.

Делаем разметку на петельном брусе

Переносим размер на брус. Как это делаю я — на ровной горизонтальной поверхности совмещаю собранную дверную коробку с полотном с соблюдением всех технологических зазоров.

Прикладывая петлю — переношу метки непосредственно на брус.

Повторяем операцию по обведению контура.

Все эти шаги нужны при установки накладных петель или угловых.

Установка простых «карточных» петель

Врезку петель начинаю с полотна двери.

После разметки необходимо по контуру пройти стамеской ( я обычно пользуюсь на 22 мм), аккуратно пристукивая молотком.

Если вы производите врезку в деревянные двери, то при разметке необходимо просмотреть стойку и полотно на наличие сучков. Если таковые имеются, то отступаем вверх, либо вниз на расстояние сучка.

Затем ставим стамеску плоской — без угла стороной вверх и послойно убираем материал, делая углубление под петлю. Повторяем все шаги для второй петли.

Ни в коем случае не переворачиваем стамеску режущим углом вниз. При ударе молотком режущая кромка пойдет не вдоль материала, а уйдет вниз, выбрав большее количество материала, чем нужно. Сильно заглубленная петля приведет к тому, что дверное полотно будет упираться в коробку и постепенно дверь деформируется.

На дверном брусе все делается абсолютно также. Маленький вам совет — для большего удобства можно открутить стойку от дверной коробки и вместе с пазами смонтировать место под ответную часть замка.

Врезка дверных петель на межкомнатную дверь — видео

Монтаж петель — бабочек

Для тех, кто не хочет «заморачиваться» со всеми вышеописанными процедурами — смело приобретайте петли — бабочки.

Благодаря тому, что при совмещении одна часть петли заходит в другую никаких манипуляция со стамесками можно не проводить. Достаточно приложить петлю к месту монтажа, просверлить отверстия и затянуть петлю.

Петли бабочки зачастую подкупают новичков своим главным достоинством — под них не требуется делать паз. Но при монтаже вы также должны учесть несколько нюансов:

• перед установкой петли бабочки должны быть абсолютно хорошо выставлены. В результате перекосов петли двери будут пружинить или появится перекос при закрывании.
• еще один недостаток таких петель — это невозможность снять дверное полотно, не открутив петлю. Тоже самое относится и к универсальным петлям.
• так как «бабочки» монтируются без паза, то образуется не эстетический зазор.

Как врезать петлю — бабочку — видео

Установка угловых «карточных» петель

Друзья мои, все шаги по установке данных петель схожи с простыми петлями. Разница лишь в форме самих петель.

Одна из сторон выполнена в виде угла под 90°. Обычно межкомнатные двери имеют технологический зазор и при закрывании полотно входит в коробку, но если необходимо отсечь холодное помещение от теплого, то используют двери с притвором.

Притвор — это небольшой выступ по всей длине полотна, который перекрывает зазоры, тем самым ощутимо повышая изоляционные свойства дверей.

Установка скрытых петель

Скрытые петли обладают рядом преимуществ перед остальными:

• очень простой уход
• их практически не видно
• повышенное сопротивление к взлому

Итак, чтобы грамотно врезать скрытые петли необходимо придерживаться данного алгоритма действий:

• Для начала производим разметку. Она аналогична вышеописанным методам.
• Формируем углубление под петлю. Здесь имеется маленький нюанс — все дело в том, что в большинстве своем форма скрытых петель не прямоугольная, а закругленная. Поэтому, если у вас нет фрезера, то «придется попыхтеть». Используйте маленькую стамеску.
• Теперь, как при врезке замков, необходимо сформировать углубления под саму систему петли. Для этого воспользуйтесь дрелью с коронкой или со сверлом. Чтобы не «переборщить» с глубиной — предварительно замеряем петли. Чтобы результат проделанной работы вас не разочаровал подойдите к нему со всей возможной аккуратностью.
• Петли осталось закрепить шурупами. Для этого помещаем их в ложе, просверливаем отверстия под шурупы и завинчиваем.

Как врезать скрытые петли — видео

Регулировка петель

Как бы грамотно не были установлены петли — ничто не вечно.

Со временем петли могут расшататься — это исправляется простым подтягиванием саморезов.

Скрытые петли, благодаря современному механизму, схожему с петлями пластиковых окон, позволяют производить регулировку в трех плоскостях.

Уход за дверными петлями

Любому механизму требуется уход и и петли тому не исключение.

Перед тем, как приступить к работам нужно очистить петли от накопившейся пыли и грязи.

Первый враг петель, который пагубно влияет на их эксплуатационные свойства — трение. Со временем заводская смазка теряет свои характеристики, что приводит к появлению скрипов и нарушению легкости хода дверей.

Чтобы этого избежать, достаточно раз в год проводить профилактику — смазывать петли. Смазать разъемные петли можно машинным маслом, либо литолом, немного разъединив петлю.

Для универсальных петель можно применить спрей WD-40.

После проделанных операций двери нужно несколько раз открыть и закрыть — для равномерного распределения смазки. Если что-то из грязи попало на дверное полотно, то нужно немедленно отмыть пятно.

Для предотвращения нарушения лакокрасочного покрытия не стоит протирать их абразивными веществами, также не стоит закрашивать петли, как это делали раньше. Повреждение покрытия приведет к коррозии материала и выходу из строя петли.

Чем смазать дверные петли — видео

Заключение

Ну вот и все, друзья мои.

Как видите установка дверных петель своими руками потребует от вас терпения и внимательности, но если вы будете соблюдать все вышеописанные рекомендации, то все у вас однозначно получится!

Скрытые дверные петли межкомнатные, анализ производителей

Особенности применения петель скрытой установки в межкомнатные двери.

Рынок фурнитуры для деревянных дверей Санкт-Петербурга, заполнен множеством скрытых петель разного производства, вида, размера и назначения, выполненных в различных цветовых вариантах и рассчитанных, что самое главное, на разную нагрузку, тип открывания и толщину полотна. Что правда, этот вариант открывания подходит не для каждой двери, а выбор его зависит от многих факторов, да и врезать скрытые петли, возможно не в какую угодно дверь.

В нашем аналитическом материале, мы конечно же, не ставим цель выполнить сравнительный анализ абсолютно всех фабрик производящих скрытые петли, а застрянем на некоторых, наиболее применяемых и довольно распространённых мультибрендах в СПб.

Позвольте начать статью с новинок 2017-2018 года,

а потом немного о «Викингах» петельной индустрии.

В данном случае мы имеем ввиду 3-и новые модели: KOBLENZ ATOMIKA K8000, AGB ECLIPSE 3.0 и, что круто, ARMADILLO Architect 3D UNIVERSAL 60

ARMADILLO Architect 3D UNIVERSAL 60

— скрытые дверные петли для деревянных дверей.

Мы не спроста выбрали № 1 скрытые петли Architect от Armadillo. Новинка 2017 года, мало кто, сейчас в 2018-ом знает о её существовании. А напрасно. Основным достоинством следует выделить надёжность, чёткость и безупречность литья и подгонки деталей, нуль люфта, эстетика смонтированной петли. Безусловно полноценная 3D регулировка. На две такие петли можно навесить полотно размером 1150*2000 мм и весом до 60 кг. , в остальных случаях понадобится 3 петли, но не более до веса полотна 60 кг. Есть целая таблица, что приятно, забота производителя и инструкция в каждой упаковке. (По возможности постараемся выложить инструкцию в PDF формате.) В нашей практике есть продажа установка таких петель в масссивные двери из дуба. Прошло практически пол года (17.03.2018 г. нареканий нуль!) На самом деле классная петля и реальный конкурент AGB.

Основные параметры:

• Нагрузка на две петли 60 кг для полотен до 2000 мм высотой и 3 петли для полотен от 2001 до 2250 высотой, а если хотите полотно высотой до 2375 мм то вес его не может привышать 50 кг.
• Удобная регулировка во всех плоскостях.
• Посадочные места одинаковые, 111,5*29 мм, таким образом петля подойдёт для установки в полотно на 40 и более мм.
• Соответствует европейскому стандарту BS_EN 1935 и ГОСТ 5088 — 2005 г.
• Меж осевое расстояние 16.5 мм, что даст полноценное открывание на 90 градусов.
• Вертикальная регулировка +/- 1,5 мм, неплохо.
• Горизонталь +4/-2 мм, отлично.
• Регулировка по глубине +/- 1 мм.

Недостатки:

Не выявлено пока:)

PDF презентация ARMADILLO Architect 3D UNIVERSAL 60

Внимание! У нас можно купить и установить ARMADILLO Architect 3D UNIVERSAL 60
по самой низкой цене в СПБ.



Alban Giacomo Spa модель ECLIPS — дверные скрытые петли.

AGB — один из видущих производителей в Италии оконной и дверной фурнитуры. Более чем 60 лет успеха вот история бренда, патенты на разработки, а продукция представлена повсеместно. Основной дивиз компании — минимум моделей петель и замков, зато это точно можно применять на практике. Петли дверные скрытые «AGB», не исключение, всего две модели «ECLIPSE 2.0» и начиная с 2016 года «ECLIPSE 3.0». Врезка фрезером петель «АГБ», как и другой фурнитуры производится нами по специальному шаблону со вкладышами.

Характерные особенности ECLIPSE 2.0:

• Посадочные места одинаковые, 110*30 мм.
• Изготовлена для деревянных дверей толщина дверного полотна которых составляет 40-44 мм. Из практического применения фрезеровали и в полотно 50 мм. и нет проблем при долгосрочной эксплуатации.
• Расчётная нагрузка 2 петли = 40 кг., о чём сказано изготовителем и многократно исследовано на практике «Плоскость». Что очень важно, ведь немалая груда скрытых петель, разработана под меньший вес. Например, для дверей межкомнатных из массива твёрдых пород необходимо 3-и петли. Это не страшно, только немного (примерно на 30%) вырастет стоимость комплекта петель и их установки.
• Зачастую полотно двери с наличником, при удачной врезке петли, отворяется — на 180 град. Это реально можно реализовать на практике в большинстве случаев. Зазор между элементами петли в параллельно отрытом состоянии очень большой (19 миллиметров), что как не крути, отличный показатель при сравнении иных различных параметров и размеров. Вот эти 19 и помогут обойти короб с установленным наличником давая 180 град. при открывании.
• Достаточная цветовая схема. Петли скрытой установки «Эклипс», представлены в 4 покрытиях: латунь (оно же золото), хром матовый и блестящий + бронза, что позволяет скомпоновать их с разными ручками и замками для дверей.
• 3D регулировка. Преимущество 3D регулировки по плоскости, заключается в отсутствии необходимости вывинчивать шурупы крепления самой петли из короба и полотна. Это немаловажно, ведь чем меньше мы «тревожим» в древесине крепежные элементы, тем надежнее они фиксируют изделие. Особенно актуально для МДФ дверей и полотен мягких пород.

Недостатки:

Нельзя установить в полотно двери менее 36 мм. по толщине на практике, и менее 40 мм. как и обозначил производитель.

PDF инструкция по установке Эклипс серии 2.0

Преимущества + характеристики ECLIPSE 3.0:

• Посадочные места одинаковые, 115*23 мм.
• Изготовлена и рекомендована, для деревянных дверей толщина полотна которых составляет менеее 40 мм.
• Расчётный вес на 2 петли 40 кг. и 60 на три.
• Все выше перечисленные приимущества 2.0

Недостатки:

Зачастую не даёт открывания на 180 град. так как мешает наличник.

PDF инструкция по установке Эклипс серии 3.0

Внимание! У нас можно купить и установить AGB ECLIPSE 2.0/3.0
по самой низкой цене в СПБ.



«KOBLENZ» ATOMIKA K8000 — скрытые дверные не до-петли.

Раз уж мы заговорили о всех новинках 2017-18 года, мы не можем не упомянуть эти замечательные изделия. Не знаю как и когда Кобленц передал свои разработки Кубики китайским коллегам, но петли откровенное «Г»! Литьё безобразное, расхождения по размерам в 10-х мм, как бы на первый взгляд и не существенно, но только на первый. Люфт в петле вдоль и поперёк, регулировочные винты проворачиваются в основании при небольшой нагрузке. В общем установка этого товара сплошной геморрой, а знаем мы это не по наслышке. Плавали — видали! Крайне не рекомендуем покупать данные изделия, теперь уж широко представленные в СПб, благодаря своей низкой цене. А на фото то всё будто бы очень круто 🙂 неправда ли?



Морелли (Morelli) — скрытая дверная петля.

Итальянский производитель дверной фурнитуры, в том числе скрытых петель. Разнообразные модели и цветовые решения главный плюс Морелли. Дверные петли скрытой установки, во всяком случае в СПб и на момент написания статьи (2015 г.), представлены этими вариантами: HH-1, HH-2 и HH-3.

HH-1. Абсолютно тоже самое с виду что и НН-2, только выдерживает меньшую нагрузку. Вес двери на 3 петли не может превышать 15 кг.

Основные параметры НН-2:

• Изготовлена и применима для полотна двери 35 мм. Из многолетнего опыта, возможна установка и в дверь на 40 мм. В последнем случае, придётся сместить петлю при фрезеровке по торцу короба полотна как можно ближе к стороне открывания (запас тела торца полотна от края до петли составляет 2-3 мм). Дело в том, что чем уже этот запас, тем шире открывание. Как не крути, НН-2 не даст открывание в 180 град. из-за мелкого расстояния между частями петли всего 14 мм. и упирающегося, таким образом полотна в наличник. Ещё момент, это значительное приближение к краю двери и короба, «скрытая петля» станет больше заметна в закрытом положении межкомнатного блока. Morelli HH-2, будут изящно выглядеть, всё же на полотне 35 мм.
• Паспортная нагрузка на одну петлю 10 кг., 20 кг. на две соответственно, а фабрика рекомендует, прям таки настоятельно монтировать по 3-и шт., особенно на массивные двери. В практике (наша фрезеровка и установка скрытых петель), нельзя не пожать руку и выдержать рекомендации производителя в 3 шт./полотно.
• Цветовые схемы достаточны для выбора.
• 3D регулировка есть но не очень правильная и удобная.

PDF инструкция по установке Морелли НН-2



Основные параметры НН-3:

• Толщина двери для установки — 40-50 мм. Петля разработана для смещённой врезки, то есть когда в коробку фрезеровка идет ближе к уплотнителю а в полотне, наоборот. Данная конструкция рассчитана для дверных блоков где наличник является продолжением коробки, то есть что называется «дверь заподлицо».
• Максимальный вес на две петли — 40 кг.
• Реальное открывание двери на 180 градусов с наличником заподлицо полотну.
• Вполне достаточная цветовая схема. Гальваника: латунь полированная, хром. Порошковое напыление: матовый хром + никель, черный и белый RAL 9016.
• Возможна отладка в 3D плоскости.

PDF инструкция по установке Морелли НН-3



Дверные скрытые петли Krona Koblenz

Передовой и очень творческий бренд из Италии. Ассортимент впечатляет и насчитывает, по разным оценкам более 15 моделей запатентованных скрытых петель. Заслуживает особого внимания Koblenz KUBICA K6300 и К6200 и вот почему. Визуально продукт выглядит качественно и надежно и изготовлен в наилучших итальянских традициях. KUBICA K6300 по предназначению идентичная к Morelli HH-3, но имеет преимущество по регулировке, не требуя вывинчивания шурупов крепежа из деревянных элементов. Петля рассчитана на смещение по коробу для дверей стоящих заподлицо с наличниками.

KUBICA K6200 предназначена для врезки в полотна без смещения толщиной 35-40 мм. Качественное и надёжное изделие!

PDF инструкция по установке Кубика К6200

PDF инструкция по установке Кубика К6300

Какие бы вы не выбрали скрытые петли для межкомнатных дверей

— мы врежем любые с точностью до 10-х мм!

Видео презентация нашей врезки скрытых петель разных производителей:

Вам понравились наши фото, видео или статьи?
Расскажите пожалуйста Вашим знакомым про «Установку Дорс».

Статья о скрытых дверных петлях взята с сайта по установке межкомнатных дверей нашего партнёра.

Регулировка скрытых петель Morelli

Мы рекомендуем не осуществлять монтаж и установку дверей на любые скрытые петли, в том числе и Morelli без специальных навыков. Установка этих сложных меанизмов требует не только опыта, но и специальных инструментов:

1. Фрезеровального аппарата с комплектом фрез разного диаметра
2. Шаблон – специальный стальной лист с трафаретами под петли, по которым фрезой выбирается шпон и древесина на необходимую глубину

Эта статья педназначена не как пособие по установке петель, а лишь как ознакомительный материал по регулировке уже установленных. Этот материал действителен для всех моделей петель Морелии во всех выпускаемых цветах. Так же все петли точно соответствуют по цветам ручкам Morelli.

Для начала рассмотрим устройство и регулировочные болты и отверстия петли

Схема скрыты петель Morelli:



   A  отверстия для крепежа

    В овальные отверстия для вертикальной регулировки и крепления двери

    С болты для регулировки глубины

    D  болт для боковой регулировки

    E болт эксцентрик для регулировки глубины

    F дополнительные отверстия D 3.

5 мм для крепления двери



Регулировка по высоте:





           Вставить регулировочный клин под дверь и отвернуть крепежные винты В,

           дверь сядет на клин.









Двигать регулировочный клин под дверью для достижения необходимого расстояния от пола , завернуть винты В обратно.

Дополнительно: Вкрутить дополнительные шурупы в отверстия F и вытащить регулировочный клин





Регулировка петель HH по глубине

отвернуть оба болта С на один оборот

                               Отвернуть болт эксцентрик Е по часовой

стрелке для регулировки до – 1 мм

или

Отвернуть бол эксцентрик E против часовой стрелки

для регулировки до +1 мм

Боковая регулировка

 Боковая регулировка производится с помощью болта D

Отвернуть болт по часовой стрелке для боковой регулировки глубины -1,5 мм

Отвернуть болт по часовой стрелке для боковой регулировки глубины + 1,5 мм









Так же мы приводим график допустимого веса и ширины потолка при использовании двух или трех петель на одно полотно:

Для двух срытых петель Morelli                                                                         Для трех скрытых петель Морелли HH





Раскрываем секреты скрытых петель

Скрытые петли — это разновидность дверных петель, вся основная суть которых выражена в их названии.

Несмотря на сложности монтажа, скрытые петли имеют ряд существенных преимуществ, что, несомненно, выгодно отличает их от других видов дверных петель.

Компания DOOR-TOOL предлагает Вам инструменты для установки практически любых скрытых петель.

Преимущества скрытых петель

• Скрытые петли дают возможность распахивать дверь на 180 градусов (а не на 120, что обычно для навесных петель).

• Весь крепёжный механизм спрятан от глаз, поэтому их обычно используют там, где этого требует дизайн помещения.

• Скрытые петли надёжны в использовании: благодаря особой конструкции они практически не ломаются.

• Установленные на входной двери, скрытые петли повышают безопасность, т.к. добраться до них и срезать, как навесные, очень затруднительно.

Виды скрытых петель

Скрытые петли различаются по нескольким основным признакам:

• Регулируемые и нерегулируемые (регулировка позволяет настраивать двери в трех плоскостях).

• В зависимости от предполагаемой весовой нагрузки (отлично подходят и для лёгких межкомнатных из шпона, и для тяжёлых из массива дерева, и для мощных металлических входных дверей).

• По типу открывания различают правые, левые и универсальные скрытые петли.

Устройство скрытых петель

Скрытые петли изготавливаются из различных металлических сплавов: нержавеющая сталь, чугун или латунь. Нержавеющие или латунные скрытые петли предпочтительнее.

Важным элементом невидимых крепежных систем является шарнир, который соединен с полотном посредством разделенного на две части и скрепленного общим винтом рычага. Он остается невидимым, так как утоплен в металлическом корпусе, которым оснащены скрытые петли.

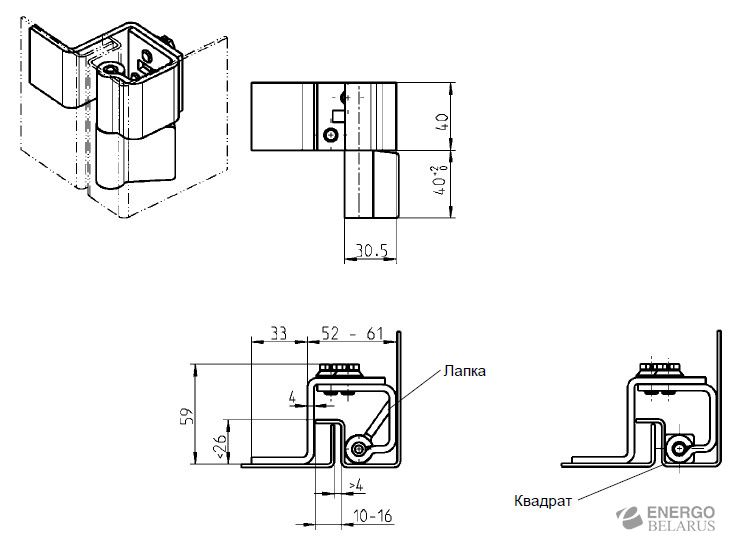

Чертежи скрытых крепежных систем представлены ниже.

Монтаж скрытых петель

Установку скрытых петель лучше всего доверить мастеру-профессионалу. Но и любитель сможет справиться с этой непростой задачей, если немного подготовится. Например, подберёт подходящие для имеющихся скрытых петель шаблоны DOOR-TOOL, с которыми процесс врезки станет понятным, а результат — точным и качественным.

Скрытые петли отличает то, что для них нужно подготовить несколько разноуровневых посадочных мест. В основном на рынке представлены петли, для которых необходимо 3 разных шаблона (1 — для фасадной части петли и 2 — для двух вариантов тела петли). Встречаются также петли, для которых необходимо 4 шаблона. На рисунке показано, как правильно измерить длины и ширину скрытой петли, чтобы не ошибиться в выборе шаблона.

В выборе шаблонов для врезки скрытой петли Вам может помочь разработанный нами механизм подбора.

Врезка осуществляется при помощи ручного фрезера с установленной в него подходящей фрезой.

Глубина посадочного места в коробке и в полотне зависит от производителей петель.

При установке на металлические двери нужно ставить те петли, которые разработаны специально для них и могут выдержать большой вес дверного полотна. Часто металлические двери с заранее подготовленными отверстиями под петли, и фурнитура продаются комплектом, потому что самому сделать посадочные места в металле проблематично. Поэтому, приобретая дверь, обращайте внимание на вид петель

.

Особенности скрытых дверных петель OTLAV: итальянское качество и стиль скрытых петель OTLAV

Дверные петли – это важные элементы, обеспечивающие эффективное открывание дверного полотна. Среди изобилия качественных изделий повышенным спросом пользуются скрытые петли от итальянского производителя Otlav. Эти несущие механизмы отличаются высокой надежностью и функциональностью. Благодаря установке изделий дверь может открываться на 180 градусов.

Петли дверные скрытые

Скрытые дверные петли Otlav имеют особенную структуру, за счет которой обеспечивается универсальность и повышенная прочность. Одна дверная петля скрытого типа имеет семь точек опоры. Они способствуют не только мягкому ходу, но и минимальному трению, долговечности даже при больших механических нагрузках. Производитель использовал нейлоновые втулки, которые оказывают высокое сопротивление трению. Такая прослойка исключает прямой контакт рабочих элементов петли друг с другом. Несмотря на аккуратный вид и миниатюрный размер, петли Otlav способны выдерживать вес до 50 кг. Соответственно, если на дверном блоке установить две петли, можно не беспокоиться о том, что полотно со временем изменит свое положение и сместится.

Дверные петли Otlav скрытого типа делятся на усиленные и облегченные. В том случае, если планируется установка тяжелых полотен, дополненных стеклом, целесообразно выбирать усиленные петли. Облегченный вариант подходит для щитовых дверей, имеющих меньший вес. Еще одна интересная особенность петель Otlav – возможность отрегулировать конструкцию в различных проекциях. Однако, подобную функцию имеют лишь петли из серии INVISACTA. Благодаря им полотно можно передвинуть на несколько миллиметров. Кроме того, дверь можно выдвинуть или наоборот – погрузить немного глубже.

Преимущества скрытых петель перед обычными

Ранее скрытые петли монтировали только на входные двери по причине их высокой устойчивости к взлому. Однако сегодня многие потребители монтируют такие навесы и на межкомнатные двери. По сравнению с классическими, скрытые петли обладают следующими достоинствами:

• высокой степенью надежности: обычные петли способны выдерживать лишь 30 кг. Скрытые петли без труда справляются с нагрузкой в 50 кг;
• удобством эксплуатации: во время монтажа и в ходе эксплуатации петли можно регулировать по горизонтали, по вертикали, а также по степени прилегания;
• эстетичностью: такие петли не портят внешний вид дверей. Их можно устанавливать на все виды полотен, в том числе – на двери с «невидимой» коробкой;
• универсальностью: скрытые петли можно устанавливать на полотна из дерева, металла и даже на конструкции, выполненные из синтетических материалов.

Возможность регулировки по вертикали и горизонтали особенно важна для новостроек. Ведь через некоторое время происходит усадка дома, из-за чего двери могут плохо закрываться. Как уже говорилось выше, покупателей привлекает аккуратный вид петель. После выполнения монтажных работ винты регулировки остаются незаметными, поскольку они скрываются при помощи специальных накладок. Наименьшая глубина врезки после монтажа составляет всего 21 мм.

Для производства скрытых петель Otlav используется высококачественная сталь. Штырь, который вкручивается внутрь полотна, изготовлен в соответствии с запатентованной технологией «saw tooth» («зуб пилы»). Он обеспечивает надежную защиту от выдергивания петли из древесины в процессе эксплуатации дверного полотна. Выбирая дверную фурнитуру от итальянского производителя, можно не сомневаться в том, что она прослужит длительный срок, обеспечивая идеальное открывание и закрывание дверей.

Производитель скрытых петель для дверей Otlav

Компания Otlav была основана в 1956 году. Сегодня предприятие специализируется в области изготовления шарнирных изделий для оконных и дверных конструкций. За весь период работы компании было выпущено более 2 млрд. петель. Благодаря полной автоматизации производственного процесса накладные расходы сокращаются и стоимость продукции Otlav остается конкурентоспособной. Качество выпускаемой фурнитуры – это основа философии бренда Otlav. Каждая стадия производства подвергается жесткому контролю. Тестирование образцов готовой продукции специалисты осуществляют в собственной лаборатории. Только после подтверждения нужного уровня качества продукцию отправляют оптовым покупателям.

Способы монтажа петель

Независимо от того, какие полотна устанавливаются – деревянные или металлические, установка скрытых петель осуществляется в следующем порядке:

• проводится разметка боковой части двери;
• создается углубление под петлю: поскольку форма скрытых петель является закругленной, для создания ниши необходимо использовать фрезер или стамеску;
• создать углубления под все элементы петли: для этого нужно применять дрель со сверлом или специальной коронкой. Во время работы нужно выполнять примерку;
• закрепить петли шурупами: для этого конструкция размещается в подготовленном углублении, высверливаются отверстия под шурупы и петля надежно завинчивается.

Если штукатурные работы выполняются после установки дверей, петли в обязательном порядке нужно защитить от попадания раствора и строительной пыли. В противном случае регулировочные механизмы могут перестать стабильно функционировать.

Покупка скрытых петель Otlav в магазине ТБМ-Маркет

Для заказа оригинальных петель Otlav скрытого типа рекомендуется воспользоваться услугами Интернет-магазина ТБМ-Маркет. В ассортименте представлены конструкции не только в золотом, но и в хромно-матовом оттенке. Благодаря этому подобрать наиболее подходящую фурнитуру не составит труда. Ознакомиться с особенностями каждой модели можно в каталоге. Предлагаемые цены приятно удивят каждого покупателя. Для получения дополнительной информации можно связаться с представителем Интернет-магазина по указанному телефону.

Как установить скрытые петли шкафа европейского типа

Описание проекта

Стоимость

7 долларов за две петли. (Винты и монтажные пластины приобретаются отдельно.)

Расчетное время

30 минут на дверь

«Мы хотим установить дверцы шкафов со скрытыми петлями. Как мы это делаем?» — Джеффри Оденвальд, Чесапик, Вирджиния,

Краснодеревщик Стив Рока отвечает: Вешаете ли вы новые двери, как я делаю здесь для шкафа в прихожей, или меняете старые петли, скрытые или европейские петли — это мечта.В отличие от приклада или ножевых петель, которые часто используются в кухонных шкафах, их можно отрегулировать по трем осям с помощью отвертки, так что вы можете легко настроить дверцу.

Скрытые петли могут быть установлены в шкафах с лицевой или бескаркасной рамой и на двери любого типа, включая полное перекрытие, частичное перекрытие или вставку, при условии, что толщина дверей не менее ½ дюйма. Я использую петли для безрамных шкафов со вставными дверцами.

Чтобы подобрать петлю, которая подойдет к вашему типу двери, обратитесь к онлайн-брошюрам производителя петель и по линии обслуживания клиентов.Затем, держа в руках правые петли, выполните указанные ниже действия, чтобы установить их.

Петли для скрытых шкафов, 9 ступеней

1. Отметьте дверь

Райан Беньи

• Используйте комбинированный квадрат, чтобы наметить линию на задней стороне двери, параллельную кромке со стороны петель, и вставке ⅞ дюйма.
• Затем сделайте отметки на этой линии на расстоянии 3½ дюйма от верхнего и нижнего краев, как показано.Точка пересечения линий отмечает центр отверстия для чашки петли, часть, которая входит в дверцу.

2. Просверлить отверстия в чашке

Райан Беньи

• Чтобы просверлить отверстие для чашки с плоским дном, вам понадобится сверло Форстнера диаметром 35 мм. Отметьте линию глубины на ½ дюйма на стороне сверла, поместите ее в центральную точку и просверлите дверь, пока не коснетесь линии.
• Выдуйте стружку и установите чашку, чтобы убедиться, что фланцы петель касаются поверхности двери.
• Просверлите оставшиеся отверстия для чашки.

3. Установите чашки петли

Райан Беньи

• Вдавите чашки петель в отверстия. Расположите угольник для стропил, как показано на рисунке, чтобы шарнир оставался ровным.
• С помощью самоцентрирующегося сверла диаметром 7/64 дюйма просверлите направляющие отверстия через отверстия для винтов во фланцах с обеих сторон чашки, как показано.Вверните в эти отверстия шурупы для дерева ⅝ дюйма №6, чтобы закрепить каждую чашку.

4. Пометить шкаф

Райан Беньи

• Закрепите дверь подкладкой с равномерным зазором по периметру и измерьте зазор; 1/16 дюйма является стандартным.
• Снимите дверцу и с помощью комбинированного квадрата отметьте вертикальную линию на боковой панели шкафа на расстоянии 2¼ дюйма от переднего края.
• Затем проведите горизонтальную линию, как показано, на расстоянии 3½ дюйма (плюс зазор) сверху и снизу отверстия.

5. Установите монтажную пластину

Райан Беньи

• Снимите монтажную пластину с петли. Совместите три отверстия для винтов с пересекающимися линиями разметки на боковой панели.
• Используя самоцентрирующееся сверло, просверлите пилотные отверстия в отверстиях пластины, затем прикрепите пластину винтами ⅝ дюйма №6, как показано.
• Проделайте то же самое с каждой петлей.

6.Установить дверь

Райан Беньи

• Удерживая дверь в открытом положении, зацепите петли за их монтажные пластины, как показано.
• Нажмите на стержни, чтобы они зафиксировались на пластинах. Теперь закройте дверь и проверьте откос.

7. Отрегулируйте из стороны в сторону

Шаг 7

С петлей Blumotion Clip-top все, что вам нужно для точной настройки положения дверцы шкафа, — это отвертка Pozidriv №2.(Крестообразная головка №2 может повредить винты петли.)

• Проблема: Неровный или недостаточный зазор между соседними дверцами, либо дверца не совмещена с рамой шкафа.
• Решение: Поверните передний винт по часовой стрелке, чтобы придвинуть край петли двери ближе к стороне шкафа, против часовой стрелки, чтобы отвести конец петли в сторону.

8. Регулировка вверх и вниз

Шаг 8

• Проблема: Верх и низ двери не совпадают по горизонтали с соседней дверью или краем шкафа.
• Решение: Поверните средний винт по часовой стрелке, чтобы сдвинуть дверцу вверх, против часовой стрелки, чтобы сдвинуть ее вниз.

9. Вход и выход

Шаг 9

• Проблема: Дверь распахивается или не закрывается заподлицо с отверстием шкафа.
• Решение: Поверните задний винт по часовой стрелке, чтобы потянуть край петли двери к шкафу, против часовой стрелки, чтобы отодвинуть край петли от шкафа.

---

Инструменты:

% PDF-1.3 % 33 0 объект > endobj xref 33 74 0000000016 00000 н. 0000002148 00000 п. 0000002430 00000 н. 0000003108 00000 п. 0000003173 00000 п. 0000003286 00000 н. 0000010768 00000 п. 0000018169 00000 п. 0000026206 00000 п. 0000033869 00000 п. 0000041553 00000 п. 0000041897 00000 п. 0000042314 00000 п. 0000042896 00000 п. 0000043429 00000 п. 0000043969 00000 п. 0000044146 00000 п. 0000044257 00000 п. 0000044585 00000 п. 0000044944 00000 п. 0000045350 00000 п. 0000045862 00000 п. 0000046345 00000 п. 0000046912 00000 п. 0000047276 00000 п. 0000047712 00000 п. 0000048191 00000 п. 0000048744 00000 п. 0000056826 00000 п. 0000057287 00000 п. 0000057450 00000 п. 0000057612 00000 п. 0000065989 00000 п. 0000074180 00000 п. 0000075303 00000 п. 0000078728 00000 п. 0000083830 00000 п. 0000086226 00000 п. 00000

00000 п. 00000
00000 п. 00000

00000 н. 00000

00000 п. 0000091864 00000 п. 0000092183 00000 п. 0000092554 00000 п. 0000101315 00000 н. 0000101352 00000 п. 0000121403 00000 н. 0000121440 00000 н. 0000141491 00000 н. 0000141528 00000 н. 0000141632 00000 н. 0000141743 00000 н. 0000141855 00000 н. 0000141997 00000 н. 0000142144 00000 н. 0000142230 00000 н. 0000142314 00000 н. 0000142396 00000 н. 0000142478 00000 н. 0000142560 00000 н. 0000142749 00000 н. 0000142892 00000 н. 0000142976 00000 н. 0000143059 00000 н. 0000143142 00000 н. 0000143278 00000 н. 0000143421 00000 н. 0000152184 00000 н. 0000837727 00000 н. 0000845494 00000 п. 0000853022 00000 н. 0000860796 00000 н. 0000001776 00000 н. трейлер ] / Назад 1774570 >> startxref 0 %% EOF 106 0 объект > поток ht = KpiE%} кДж, n: Dpɗ = UɨPQ1_ @ o) (XD01 \ YnoE.& F + | Jms {JRYQ.Ey 錑 `zIʣsϼcBLj4}! AKLSnRa-7Nna #} ._> s`sV? T’fd / ZQ #» jѐi6h-Uz] v ZQ0xngg 䥘 ‘WN ~ & _S **

% PDF-1.4 % 570 0 объект > endobj xref 570 86 0000000016 00000 н. 0000002729 00000 н. 0000002888 00000 н. 0000003871 00000 н. 0000003939 00000 н. 0000004053 00000 н. 0000018582 00000 п. 0000033803 00000 п. 0000034180 00000 п. 0000034618 00000 п. 0000035203 00000 п. 0000035760 00000 п. 0000035938 00000 п. 0000036050 00000 п. 0000036386 00000 п. 0000036742 00000 п. 0000037214 00000 п. 0000037766 00000 п. 0000037852 00000 п. 0000038385 00000 п. 0000038995 00000 п. 0000039382 00000 п. 0000039841 00000 п. 0000054982 00000 п. 0000055149 00000 п. 0000071438 00000 п. 0000086683 00000 п. 0000102005 00000 н. 0000117333 00000 н. 0000132162 00000 н. 0000133290 00000 н. 0000137033 00000 н. 0000142689 00000 н. 0000145221 00000 н. 0000145465 00000 н. 0000145548 00000 н. 0000145603 00000 н. 0000145716 00000 н. 0000154478 00000 н. 0000154517 00000 н. 0000182893 00000 н. 0000182932 00000 н. 0000211308 00000 н. 0000211347 00000 н. 0000211452 00000 н. 0000211564 00000 н. 0000211677 00000 н. 0000211823 00000 н. 0000211972 00000 н. 0000212057 00000 н. 0000212141 00000 п. 0000212225 00000 н. 0000212365 00000 н. 0000212511 00000 н. 0000212598 00000 н. 0000212683 00000 н. 0000212766 00000 н. 0000212849 00000 н. 0000212932 00000 н. 0000213127 00000 н. 0000213273 00000 н. 0000213376 00000 н. 0000213477 00000 н. 0000213576 00000 н. 0000213675 00000 н. 0000213774 00000 н. 0000213969 00000 н. 0000214118 00000 п. 0000227549 00000 н. 0001443917 00000 п. % зI! FND-Xz # BSYsBbP7D7 $ Xw.icT% + w $ 7jy? -] RFwRsl> Y xYuoH {b ‘B /

Установка петель для кухонного шкафа — инструкции и скрытые петли для кухни

Если вы хотите заменить одну из своих петель, наша служба поддержки по петлям — это замечательный ресурс, который автоматически выберет наиболее подходящую петлю из нашего ассортимента на основе предоставленной вами информации. Просто нажмите здесь, чтобы попробовать!

Здесь мы рассмотрим некоторые общие размеры наших петель и способы их установки. Это всего лишь примерный образец, и если вы приобрели петлю у нас, мы рекомендуем вам просмотреть страницу с описанием конкретной петли, чтобы найти подробные чертежи, которые могут помочь вам с конкретными измерениями. Вы также можете найти удобное видео-руководство, которое поможет проиллюстрировать это внизу этой статьи.

Количество петель

Первое, что вы должны учитывать, — это количество петель, которое вам понадобится для вашей двери. Некоторым большим дверям для правильного открытия может потребоваться до 5 петель, представленная здесь диаграмма показывает рекомендуемое количество петель в зависимости от размера и размера. вес вашей двери.

При использовании петель для тяжелых условий эксплуатации….

Сверление петли в двери

Затем вам следует проверить диаметр отверстия в двери, в котором находится ваша текущая петля, обычно это 26 мм, 35 ​​мм или 40 мм, если вы устанавливаете новую петлю, вам понадобится один из наших фрез для отверстий для петель (также доступны в вариантах 26 мм и 40 мм). Если вы устанавливаете новую петлю, вам следует просверлить отверстие правильного размера в двери с помощью одного из наших приспособлений для сверления отверстий, вам нужно будет измерить 21.На 5 мм внутрь от края двери — при этом остается отверстие в 4 мм от края двери — тогда отверстие должно быть 12 мм глубиной, чтобы чашка петли располагалась заподлицо. Когда вы вставите петлю в отверстие чашки, вставьте винты, чтобы полностью прикрепить ее. Обратите внимание, что размеры наших петель с отверстиями для чашки 26 мм и 40 мм могут отличаться.

Установка монтажной пластины

Для петель Full & Half Overlay отверстия для монтажной пластины должны находиться на расстоянии 37 мм от переднего края корпуса, вертикальные центры между двумя отверстиями для пластин должны находиться на расстоянии 32 мм друг от друга.

Для петель Inset положение отверстий монтажной пластины должно быть 37 мм + толщина двери + 1 мм, чтобы дверь была заподлицо с передним краем стороны шкафа, центры по вертикали между двумя отверстиями в пластинах должны находиться на расстоянии 32 мм друг от друга.

При использовании предварительно установленных евро-шурупов вам потребуется отверстие диаметром 5 мм и глубиной 10 мм, а при использовании шурупов для дерева — пилотное отверстие 1,5 мм (1/16 дюйма) или скоба для отметки положения.

Крепление петли к монтажной пластине

Для петель Clip-On вам просто нужно совместить петлю с монтажной пластиной и надавить на нее, она должна «защелкнуться» при подсоединении.Вам нужно будет сделать это со всеми петлями на двери, помня о расположении других петель дальше по двери, часто бывает хорошей идеей выровнять их все за один раз, прежде чем закрепить первую на .

Для петель Slide-On вам нужно будет расположить петлю наверху монтажной пластины, а затем закрепить ее винтом сверху, снова убедитесь, что вы сделали это со всеми петлями, и убедитесь, что все они выровнены. прежде, чем закрепить первый.

Регулировка по вертикали, горизонтали и горизонтали

Если дверь не совпадает с корпусом или другими дверьми идеально, ваша петля имеет вертикальную регулировку , которая позволяет вам перемещать дверь вверх и вниз на +/- 2 мм, чтобы выровнять ее вверху, вы найдите винт, чтобы сделать это на петле.

Ваша петля также будет иметь боковую регулировку , которая позволяет вам слегка наклонить дверь на +/- 2 мм, чтобы выровнять ее с другими дверцами шкафа — вы найдете винт для этого на петле .

Для Горизонтальная регулировка на наших скрытых петлях Tutti вы можете снова отрегулировать петлю для перемещения двери внутрь и наружу, чтобы обеспечить совместимость двери с другими дверцами шкафа — для этого вы найдете винт на петле.

Справка по типам петель шкафа

— The Hardware Hut

Петли с охватом вокруг
Лицевая рама (полузамещенная) Петли
Петли для поверхностного монтажа
Петли со вставкой
Петли с накладкой
Петли с обратной скосом
Петли заподлицо / с полной вставкой

ШКАФ ПЕТЛЯ АНАТОМИЯ

Детали, из которых состоит петля, будут различаться по внешнему виду для разных типов и стилей петель, но они все равно работают. те же функции.Перенавешиваемые петли можно использовать как на левой, так и на правой дверце шкафа.
Крыло рамы: Часть петли, которая крепится к раме шкафа.
Дверная створка: Часть петли, которая крепится к дверце шкафа.
Поворотный кулак: Соединяет створку рамы и створку двери и допускает вращение.
Стержень: Удерживает петлю вместе.

[Вернуться наверх]

ЗАВЕРШЕНИЕ ПЕТЛИ

Full Wrap-Around: Крылышко рамы охватывает три стороны рамы и прикручивается к внутреннему краю.Петли с полным обхватом больше не выпускаются в производстве. Петли с частичным обертыванием отлично подходят для замены.
Частичное обертывание: Крыло рамы охватывает две стороны рамы и прикручивается к краю.

[Вернуться наверх]

ЛИЦЕВАЯ РАМА (ПОЛУЗАКРЫТАЯ) ПЕТЛИ

Створка рамы видна, когда дверца шкафа закрыта. Дверная створка скрыта.

[Вернуться наверх]

ПЕТЛИ ДЛЯ ПОВЕРХНОСТИ

Обе створки петли крепятся к наружным поверхностям дверцы и рамы шкафа.

[Вернуться наверх]

ВСТАВКА ПЕТЛИ

Створка рамы видна, когда дверца шкафа закрыта. Створка двери скрыта и заходит в полость рамы.

[Вернуться наверх]

НАКЛАДНЫЕ ПЕТЛИ

Створка рамы охватывает две стороны рамы и позволяет двери перекрывать раму.

Нажмите здесь, чтобы узнать, как измерить наложение

[Вернуться наверх]

ПЕТЛИ ЗАДНЕЕ КОНУСНЫЕ

Створка рамы охватывает две стороны рамы и позволяет двери перекрывать раму, створка двери принимает дверь с монтажной кромкой, наклоненной внутрь.

[Вернуться наверх]

ПЕТЛИ ДЛЯ ПРОМЫВКИ / ПОЛНОЙ ВСТАВКИ

Оба створки петли крепятся к внутренним поверхностям дверцы и рамы шкафа, закрывая обе створки и оставляя костяшки открытыми.

Как установить скрытые петли — полное руководство!

Если вы когда-нибудь хотели обновить кухонное оборудование, это полное руководство по установке скрытых петель — отличное место для начала!

.

Этот пост спонсируется Liberty Hardware. Этот пост также содержит партнерские ссылки. Подробную информацию см. В политике раскрытия информации.

.

Позвольте мне задать вам вопрос… когда вы смотрите на свою кухню… моя кухня … кухня вашей сестры … любая кухня в Pinterest или Instagram… что вы замечаете? Шкафы? Фартук? Может техника?

Но держу пари, что оборудование ВНУТРИ шкафов никогда не придет вам в голову, не так ли? Я имею в виду, вне поля зрения, вне ума, верно? Функциональная фурнитура — та, которая открывает и закрывает дверцы и ящики — не вызывает особого беспокойства.

Фурнитура — петли и направляющие ящиков — часто является одной из самых недооцененных, но наиболее часто используемых частей кухни. Как часто вы открываете и закрываете дверцы шкафа и ящики шкафа в своем помещении? Десять раз в день? Может 20?

.

Хорошее (или плохое) оборудование может сделать кухню (или предмет мебели!) Или сломать ее — как по стилю, так и по функциональности. Когда вы открываете дверцу или ящик шкафа, вы буквально чувствуете, а иногда и слышите разницу между хорошим, качественным оборудованием и оборудованием низкого качества.Не верите мне? Иди, попробуй … Я подожду здесь, пока ты вернешься.

.

Итак, когда я, , спроектировал, построил и установил шкафы в нашей новой кухне гаражной квартиры , оборудование, которое я выбрал, было главным соображением. Зачем?

.

Мне в доме все нелегко … включая дверцы шкафов. Поэтому, выбирая оборудование, которое могло бы справиться с моим… безрассудством ??… я знал, что не хочу экономить на петлях и петлях, которые не выдержат нашего повседневного использования.Нам требовалось прочное, прочное и долговечное оборудование. В конце концов, я построил эти шкафы не только для того, чтобы двери упали. Я использовал их в нескольких своих прошлых предметах мебели, и они всегда долговечны и хорошо выдерживают мое… не очень бережное обращение.

.

Итак, зачем я вам все это рассказываю? Потому что независимо от того, строите ли вы новую кухню, обновляете старую кухню или просто хотите узнать, как прикрепить скрытые петли к дверям к новому предмету мебели, который вы построили, обновление вашего оборудования — это быстрый, простой и экономичный способ значительно улучшить свой дом или постройку.Хорошее и качественное оборудование прослужит вам долгие годы интенсивного повседневного использования. И эти специальные функции, такие как мягкое закрытие и шарикоподшипник, стоят КАЖДОГО ПЕННИ. Обещаю.

.

Это простой переключатель и установка. Я покажу вам, как это сделать прямо здесь 🙂 У меня есть небольшое видео, чтобы показать вам, как легко установить и отрегулировать петли здесь. Тогда у меня есть пошаговая инструкция ниже.

Теперь, чтобы уточнить, я построил нашу новую кухню с нуля, поэтому я построил новые шкафы и установил новые двери .Если у вас есть существующие двери, вам нужно выполнить несколько дополнительных шагов… в основном просто удалить существующие двери и их петли. После того, как вы удалите существующие двери, вы готовы к работе.

.

PS, если вы хотите создать свои собственные дверцы шкафа, у меня есть руководство по здесь для обычного стиля шейкера и руководство по здесь для более изысканного дизайна .

1. Определите, какой тип петли вам нужен.

Liberty имеет петли практически для любого типа шкафа, о котором вы только можете подумать.Но вам нужно выяснить, что вам нужно.

.

Сначала определитесь, нужны ли вам петли с лицевой рамкой или безрамные. Посмотрите мой столб для дверцы шкафа, чтобы узнать о лицевых рамах и безрамных . Я делал свои шкафы без лицевых рам, поэтому использовал безрамные петли.

.

Теперь, когда вы знаете лицевую рамку или безрамную, вам нужно решить, нужны ли вам петли со вставкой, накладкой ½ дюйма, накладкой ¾ дюйма или полной накладкой. Это относится к дверям вашего шкафа. Если вы не знаете, какой у вас тип дверей, обратитесь к руководству по петлям Liberty здесь.

.

В дополнение к знанию того, какой у вас тип рамы (лицевая или безрамная) и стиль двери, вам необходимо решить, какие специальные функции вы хотите, например, мягкое закрывание. Я настоятельно рекомендую дверные петли с плавным закрыванием. Мягко закрывающиеся петли срабатывают, когда я неосторожен и тороплюсь, типа: «Круто, Шара, мы просто закроем эту дверь для тебя niiiiiiice и sloooooooow. Мы тебя достали, девочка! »

.

В итоге я использовал безрамные петли с плавным закрытием с полным наложением Liberty Hardware. Вам понадобится пара на каждую дверь. Но они бывают парами, так что просто сложите свои двери, и именно столько пар вам понадобится 🙂

2. Отверстия для чашки

Этот тип скрытых петель требует, чтобы вы просверлили отверстие для чашки, чтобы в нее поместилась если в дверях вашего шкафа их еще нет. Но не позволяйте этому разочаровывать вас. Есть несколько недорогих инструментов, которые помогут вам выполнить эту задачу за секунды.Я использую Kreg Concealed Hinge Jig и мое DeWalt сверло , чтобы проделать эти отверстия для чашек в моих дверях. Скорее всего, у вас уже есть дрель, поэтому все, что вам нужно, — это приспособление.

.

Просто закрепите зажим на задней стороне двери, как показано на рисунке, и просверлите отверстие. Следуйте инструкциям по установке с приспособлением для вашего конкретного стиля и толщины двери, и вы сможете быстро выбить все отверстия.

3.Установите петли на дверь

Теперь прикрепите петли, как показано, с помощью прилагаемых винтов.

4. Прикрепите дверцы к шкафу

Может быть более простой способ сделать это, но я думаю, что это работает лучше всего для меня. Используя остальные винты, прилагаемые к петле, установите дверцу шкафа как можно ближе к правильному вертикальному положению. Итак, в основном (например), если ваша дверь имеет накладку ½ дюйма, прикрутите ее к шкафу как можно ближе к двери, находясь на ½ дюйма выше и ½ дюйма ниже внутренней стороны лицевой рамы.Будет полезно, если помощник будет держать за вас дверь.

Мне нравится сначала вставлять один винт в верхнюю петлю. Затем добавьте еще одну к нижней петле. Убедившись, что у меня все хорошо в вертикальном положении, я добавляю два других винта (один вверху, а другой внизу).

5. При необходимости отрегулируйте

Эти петли хороши тем, что у них есть множество вариантов регулировки. Так что, если вы не добились идеального результата с первого раза (а у кого вообще это получится?), Вы можете корректировать, пока не добьетесь правильного результата.

.

Двери можно отрегулировать с помощью этих петель тремя способами. Ниже показаны использованные мной безрамные петли с полным наложением и их расположение регулировочных винтов. Если вы используете петли другого типа, регулировочные винты могут быть расположены в разных местах, но обычно регулировка осуществляется в трех направлениях: по вертикали, из стороны в сторону и спереди назад.

На видео выше вы можете увидеть, как их можно отрегулировать, чтобы дверь находилась в нужном месте.По сути, вы просто ослабляете или затягиваете эти винты по мере необходимости, пока ваша дверь не окажется на своем месте.

..

Теперь повторите шаги для каждой двери 🙂 Затем наслаждайтесь возможностью захлопывать двери, не хлопая их, ха-ха. Дэнни думает, что я должен сделать это для развлечения… Клянусь, я не делаю этого специально!

Модернизация оборудования на существующей кухне или установка двери на новую часть со скрытыми петлями — это довольно быстрое обновление, о котором вы не пожалеете. Когда вы используете их изо дня в день, стоит потратить немного больше.”

.

И когда вы меняете или устанавливаете с нуля, как это сделал я, не забудьте также заменить эти старые направляющие ящика на новые направляющие плавного закрывания на шарикоподшипниках! Liberty Hardware также имеет отличную направляющую для слайдов, которая поможет вам определить, какие слайды подходят именно вам.

И последнее … оборудование, которое вы видите … ручки и ручки. Я использовал эти длинные тяги из коллекции Artesia на моей тумбочке, построенной несколько месяцев назад , и ИХ ПОНРАВИЛСЯ.Поэтому я снова использовал их для своей кухни, но меньшей длины. Я очень рекомендую их для современного минималистичного пространства.

.

А теперь иди и переключись на лучшее оборудование… сразу после того, как закрепишь это на потом 🙂 До следующего раза, удачного ремонта!

Скрытые дверные коробки | Безрамные межкомнатные двери | Скрытые петли

Современные скрытые двери

Мы специализируемся на предоставлении современных дверей «заподлицо со стеной» со скрытыми дверными рамами и скрытыми петлями.Короткие сроки выполнения заказа и доставка в любую точку США и Канады.
Наши скрытые дверные коробки просты в установке и подходят для всех стандартных размеров и толщин стен, а также для нестандартных проемов. Дверная панель заподлицо в сочетании с нашими скрытыми дверными рамами специального дизайна обеспечивает безрамный и безрамочный вид, который так много архитекторов и дизайнеров ищут в современном строительстве.
Мы можем производить Бескаркасные Outswing Дверные коробки, а также Бескаркасные Inswing Дверные коробки.Это означает, что у вас есть возможность установить дверь заподлицо с внешней стороны комнаты, но при этом она будет открываться внутрь. Идеальное решение, если вы хотите, чтобы все двери располагались в одной плоскости стены.
В дополнение к скрытой раме и скрытым петлям мы также можем предоставить загрунтованную панель для скрытой двери, которую можно покрасить в цвет стены. Стена, скрытая дверная рама и скрытые петли образуют уникальный вид, который выделяет ваши двери среди традиционных дверей с отделкой.

Скрытая дверь Inswing

Скрытая распашная дверь

Безрамная межкомнатная дверь

Петли для скрытых дверей

Регулируемые скрытые петли CEAM (также известные как трехмерные петли) являются жизненно важным компонентом для достижения внешнего вида «заподлицо со стеной». Обычные шарниры на шарикоподшипниках громоздки и заметны, и их дизайн значительно отличается от минималистичного заподлицо, когда дверь закрыта.Термин «регулируемая скрытая петля» является ключевым, когда речь идет об установке любой двери заподлицо, которая должна идеально совмещаться с дверным проемом. Многие обычные скрытые петли не регулируются и, учитывая неизбежные недостатки внутренних стен, не позволяют точно настроить положение дверных полотен.

Ниже вы найдете технические характеристики регулируемых скрытых петель CEAM 3D. Поскольку мы делаем это в Италии, мы доверяем работе этого ключевого компонента.

Дверные панели заподлицо

В настоящее время мы предлагаем 2 разных типа дверных панелей заподлицо в качестве стандартного выбора.Все дверные панели загрунтованы и готовы к покраске.

Загрунтованная панель двери заподлицо

Загрунтованная дверная панель с пазами

• Дверные панели, грунтованные заподлицо, идеально подходят, если вы хотите, чтобы цвет ваших стен и дверей был одинаковым. Тем не менее, вы, безусловно, можете использовать его для создания двухцветного вида, когда дверная панель отличается от цвета стены.Когда дело доходит до бескаркасных дверей, дверные панели, грунтованные заподлицо, являются лучшим выбором для многих дизайнеров из-за их универсальности.
• Загрунтованные заподлицо дверные панели с пазами похожи тем, что их можно покрасить в любой цвет. Но у них есть дополнительное преимущество, заключающееся в создании современного образа в горизонтальную полоску, который не является чрезмерным. Это очень популярный выбор в современных домах.

Полный набор скрытых дверей против скрытых рам и скрытых петель

У вас есть выбор купить полный комплект дверей заподлицо, который включает скрытую дверную коробку со скрытыми петлями ПЛЮС дверную панель заподлицо.Это наиболее удобный пакет для среднего домовладельца или застройщика. Однако у вас также есть возможность просто купить скрытую дверную раму и поставить свою собственную дверную панель. В некоторых случаях это может быть выгодно для клиента и сокращает время выполнения заказа до 4 недель, а также снижает стоимость доставки за счет уменьшения веса. Скрытые петли всегда идут в комплекте со скрытой дверной коробкой. Итак, что бы вы ни выбрали, мы предлагаем гибкие услуги.

Почему мы делаем акцент на дверях «заподлицо со стеной»?

«Двери не продаем.Продаем Дизайн ».

С появлением более современного дизайна дома спрос на этот тип дверей за последние несколько лет увеличился. Мы считаем, что ни одна североамериканская компания должным образом не удовлетворила потребность в более современной скрытой дверной коробке , которая устраняет необходимость в накладках. Конечно, есть и другие компании (обычно базирующиеся за пределами Европы), которые предлагают аналогичные дверные коробки с панелями смыва, однако ограничения по размеру, длительное время выполнения заказа и высокая стоимость являются серьезной проблемой.Мы стремимся обеспечить короткие сроки выполнения заказа и самые низкие цены на рынке.

Что мы видели на рынке?

После 5 лет исследований мы все больше и больше убеждаемся в том, что современные двери заподлицо со скрытыми дверными коробками пользуются большим спросом — и мы прогнозируем еще более высокий спрос, если затраты удастся еще больше снизить. Однако местных поставщиков недостаточно, чтобы удовлетворить эту потребность. И мы знаем, что многие люди не знают об их существовании. Из тех компаний, которые предоставляют современные дверные конструкции, особенно межкомнатные двери без рамы, у многих срок выполнения заказа составляет до 14-16 недель.Мы также заметили, что цены на более высокие современные двери заподлицо, такие как 8 футов, очень высоки.

Клиенты, которые в настоящее время ищут конструкции для скрытых дверей, заметят, что практически невозможно найти поставщика в их районе. Обычно у вас остается 2 варианта:

.

• Вернитесь к более традиционному внешнему виду дверей, который могут предоставить ваши местные компании
• Найдите поставщика скрытых дверных коробок в Интернете и надейтесь, что у них есть то, что вы хотите, по справедливой цене

Как установить заподлицо со стеной дверью?

Для получения информации о поперечном сечении и технических характеристиках дверей, пожалуйста, обратитесь к разделу «Подробная информация о скрытых дверных коробках».Там вы также найдете спецификации используемых нами скрытых петель. Ваш монтажник и маляр также будут играть большую роль в процессе установки, так как эти две профессии являются жизненно важными ингредиентами при установке любой бескаркасной дверной системы. Мы даем «передовой» совет о том, какой, по нашему мнению, должна быть наилучшая процедура установки. Мы всегда на связи, если возникнут непредвиденные проблемы с установкой.

Что мы предлагаем

вам ? Мы можем поставить двери нестандартного размера «заподлицо со стеной» даже для проектов, требующих срочного решения.Цены очень конкурентоспособны, и доставка может быть организована в любую точку США и Канады. Мы хорошо упаковываем и упаковываем наши двери в ящики, чтобы они не повредились к вам на пороге. Меньше всего мы хотим нарушить ваш график строительства. Мы знаем, что двери — это всего лишь небольшая (но ценная) часть в большой схеме строительства дома, но мы хотим сделать свою часть правильной. Когда дело доходит до современных дверей заподлицо, у нас есть то, что вы ищете, а что еще лучше, мы будем работать с вами над бюджетом и сроками выполнения.

О нас — Прошлое, настоящее и будущее

Все началось 5 лет назад. Идея заключалась в том, чтобы предоставить современные межкомнатные двери клиентам в Канаде и США. Мы чувствовали, что очень мало европейских дверных компаний могут предоставить современные межкомнатные двери по цене, доступной для среднего домовладельца. Мы также увидели, что сроки выполнения заказа были долгими, а обслуживание отсутствовало.

Итак, мы занялись поиском нескольких поставщиков современных дверей в Европе и поставкой этих европейских межкомнатных дверей здесь, в Северной Америке.Мы быстро начали поставлять наши двери как для жилищного, так и для коммерческого строительства.

В настоящее время мы уделяем больше внимания поставкам дверей для смыва, которые производятся в Северной Америке, потому что мы хотим сократить время выполнения заказа. Мы чувствуем, что лучше обслуживаем наших клиентов.
