Волшебный уголок для кухни схема установки: Как самому собрать волшебный уголок

Как сделать волшебный уголок из ДСП своими руками

Выдвижные системы для угловых модулей на кухне помогают облегчить доступ внутрь шкафа. Однако стоят недешево: именно этот момент невольно заставляет искать недостатки у различных магических уголков. Если воспроизвести принцип хранения и сделать волшебный уголок из ДСП своими руками, то, возможно, скептический настрой исчезнет.

Содержание

1. Что представляют собой кухонные волшебные уголки?
2. Как сделать волшебный уголок своими руками
3. Вариант первый: волшебный уголок для кухни с выдвижными ящиками
4. Вариант второй: угловые выдвижные системы для кухни и не только

Что представляют собой кухонные волшебные уголки?

С помощью так называемых волшебных уголков можно оптимизировать внутреннее пространство угловых кухонных модулей. Конечно, за счет формы и принципа выкатывания вместительность самого шкафа-тумбы несколько уменьшается. Но зато увеличивается доступ и исчезать необходимость освобождать шкаф у фасада каждый раз, чтобы достать то, что стоит внутри.



Волшебный уголок может быть частично выкатным и полновыкатным. В первом случае, внутренняя выдвижная часть не покидает пределов тумбы, и именно такой принцип можно воспроизвести в более бюджетном варианте из ДСП.

Есть и другие угловые выдвижные системы для кухонь, более подробно о них можно почитать в статье про оптимизацию нижних угловых модулей кухни.

В готовом исполнении у всех у них есть существенный недостаток: все они устанавливаются в стандартный по высоте, глубине и ширине угловой кухонный модуль. Конечно, есть определенный «разбег» в сантиметрах, однако из-за этого будет теряться внутреннее пространство, поскольку ширина выдвижных угловых секций остается неизменной.

Как сделать волшебный уголок своими руками

Рассмотрим конструкцию двух возможных реализаций. В первом варианте из углового модуля будут выдвигаться отдельно ящики и полки по двум уровням, а во втором – выдвижными элементами будут цельные тумбы, в которых также можно выделить ящики либо использовать для хранения полки.

Рассмотрим пример расчета и чертежи волшебного уголка из ДСП для кухни для стандартного углового модуля с габаритами 1050х600 по столешнице и 1000х530 по корпусу.

Вариант первый: волшебный уголок для кухни с выдвижными ящиками

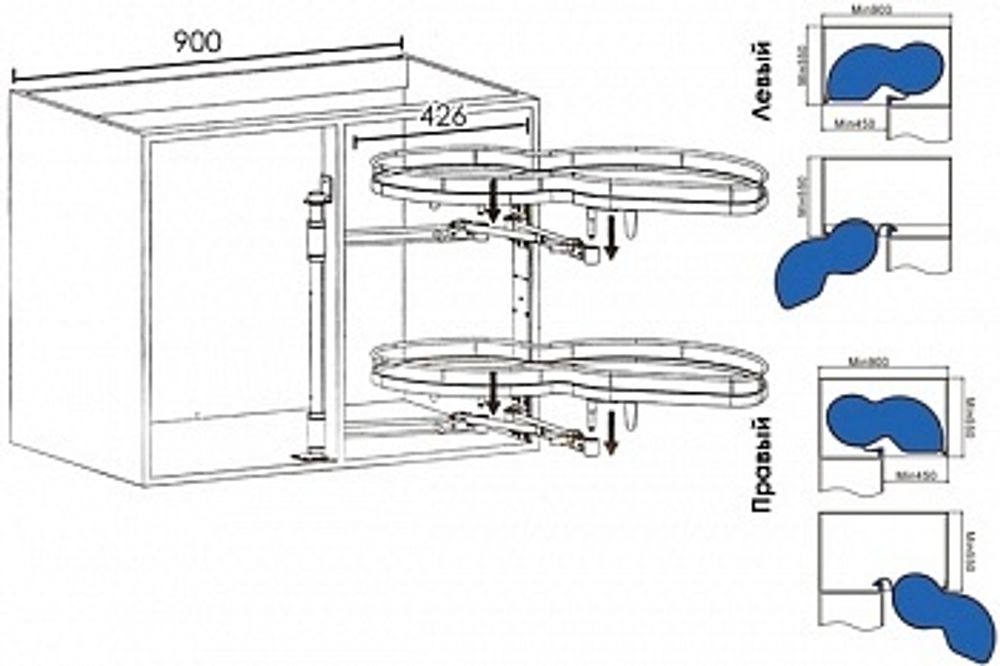

Общий чертеж, как сделать волшебный уголок из ДСП своими руками, который будем рассматривать пошагово, со всеми инструкциями по расчету деталей.

Сначала проектируем внутренний ряд ящиков. Для этого добавим заднюю стенку из ДСП вровень с передней фальшпанелью и вставим в полученную нишу два выдвижных ящика. Поскольку «смотреть» в них мы будем сбоку, есть резон сделать внешнюю боковину пониже.

Далее можно поставить полку под дно верхнего ящика. То есть алгоритм такой: убираем с полки, выдвигаем внутренний ящик вперед. Не очень удобно.

Поэтому добавляем планки для крепления направляющих (нижнюю можно закрепить ко дну, центральную нужно дополнительно зафиксировать поперечным упором, чтобы ее не выгнуло). Выдвижные ящики при этом тоже смещаются на высоту планок и утапливаются вовнутрь.

Высота планок, как и высота бортиков второго ряда, должна быть жестко привязана к высоте направляющих полного выдвижения. Для эстетичности можно использовать направляющие нижнего монтажа, чтобы не видно было самих направляющих по бокам первого ряда выдвижных элементов.

Фактически внешние выдвижные ящики представляют собой низкие полки с бортиками под какие-то кофры/коробки/корзины. Тут все понятно: чтобы попасть во внутренний ящик, с этой внешней полки нужно быстро снять хранимое. Удобнее всего, если это съемный короб. Поэтому лучше заранее подобрать какой-то кофр, пластиковый контейнер, в котором будет удобно хранить кухонные принадлежности, и сразу рассчитывать донышко этих низких ящиков под них.

Вариант второй: угловые выдвижные системы для кухни и не только

Сам принцип проще всего понять по видео ютуб-канала DIY workshop.

Общий чертеж углового выдвижного элемента в кухонном шкафу.

Тут вместо внутренних ящиков внутри по направляющим, закрепленным к донышку самого углового модуля «ездит» тумба. Ее можно сделать с ящиками, а можно просто с полками. К тому же с полкой тумба будет шире, ведь внутри она 500+, а с ящиками снаружи должна быть меньше 450 (такова ширина проема, иначе ящики не выкатятся из нее).

Далее к боковине этой тумбы на направляющих полного выдвижения закрепляется второй модуль в виде бутылочницы на направляющие.

Направляющие эти должны быть достаточно мощными, чтобы выдержать вес загруженной выдвинутой «бутылочницы».

Также по задней стенке она должна быть короче — чтобы точно не цепляться за соседние фасады при откатывании с внутренним модулем вбок.

По такому принципу можно спроектировать выдвижной элемент любой конструкции, вдохновиться можно по фото и чертежам из предыдущей публикации.

Конечно, готовые угловые выдвижные системы куда практичнее и надежнее в плане грузоподъемности. Однако предложенные варианты можно реализовать и дешевле, и в шкафу, тумбе любого размера и назначения, а не только для кухни.

Волшебный уголок для кухни, назначение, разновидности, плюсы и минусы

Перейти к содержанию

Search for:

Главная » Кухня

Кухня

На чтение 7 мин Просмотров 8.4к.

Главной проблемой владельцев малогабаритных квартир становится недостаток пространства, особенно на кухне. В этой комнате постоянно возникают трудности при размещении посуды, утвари, бытовой техники и современных электроприборов. Чтобы исправить ситуацию, сделав жизнь хозяйки комфортнее, был разработан волшебный уголок для кухни, позволяющий эффективно использовать один из шкафов. Многофункциональная система не только сэкономит пространство, но и облегчит процесс готовки, уборки в гарнитуре, а главное – значительно сократит время поиска необходимой посуды.

Содержание

1. Что собой представляет
2. Преимущества и недостатки
3. Разновидности конструкции
4. Функциональность
5. Используемая фурнитура
6. Как выбрать
7. Видео
8. Фото

Что собой представляет

Маленькая кухня оснащается компактным гарнитуром Г-образной конфигурации, в котором размещается вся большая посуда (сковороды, кастрюли), бытовые мелочи, продукты. Даже если эти предметы без проблем можно вместить в обычные кухонные шкафы, при поиске необходимого зачастую приходится вынимать практически все, особенно если нужная вещь на этот момент находится в дальнем углу. На извлечение содержимого и обратную загрузку, точнее – на бессмысленные действия, уходит достаточно много времени. Компактная многофункциональная мебель в маленьком кухонном помещении помогает организовать пространство большого шкафа из простого гарнитура, а также сэкономить пространство и сократить время поиска предметов.

Удивительный волшебный уголок включает в себя конструкцию, состоящую из двух корзин с навесным механизмом. Одна из них прочно закрепляется внутри шкафа, другая – выезжает при открывании дверцы. Корзины зафиксированы особым образом: когда мебель открывается, первой появляется ниша, которая закреплена на фасаде, а затем выдвигается вторая. Таким образом открывается доступ ко всем уголкам шкафчика, поэтому можно без труда найти и достать необходимый предмет.

Волшебный уголок позволяет разместить множество кухонной утвари, не дает ей затеряться в пространстве шкафа. К преимуществам мебели можно отнести:

1. Экономию пространства. Корзины спрятаны в глубине шкафчика и появляются только при его открывании.
2. Вместительность. Уголок способен вмещать в себя большое количество кухонной утвари.
3. Простота эксплуатации. Пользоваться такой мебелью легко, стоит только открыть дверцу и положить или взять предмет.
4. Легкий монтаж. Установить мебель можно самостоятельно.
5. Прочность. Конструкция выполняется из нержавеющей стальной проволоки высокого качества или прутьев, имеющих гальваническое покрытие. Материал не подвергается коррозии, с годами не трескается от воздействия влаги и перепадов температур.
6. Невысокая стоимость. Мебель изготавливается из недорогого, но качественного материала.

Во многих волшебных уголках имеются дополнительные отсеки, в которых можно хранить столовые приборы, разные мелочи и аксессуары для кухни, а также редко используемые предметы. Установить уголок можно как с лево-, так и с правосторонним выездным механизмом.

Волшебная конструкция имеет один недостаток – размеры шкафа должны соответствовать определенным требованиям: его глубина может быть не меньше 50 см, а ширина – не больше 90 см.

Применять умную систему можно не только в нижних шкафчиках, волшебный уголок может быть установлен и в навесных тумбах.

Экономия пространства Вместительность Простота эксплуатации Чтобы вместить конструкцию, кухонный шкафчик должен соответствовать определенным параметрам

Разновидности конструкции

Производятся волшебные кухонные уголки различных конструкций, а в зависимости от назначения подразделяются на:

1. Простые. В этом случае корзины фиксируются к дверце шкафчика и выдвигаются, когда угловая тумба открывается.
2. Складные. В конструкцию входят два отсека, выдвигающиеся полностью или частично.
3. Комбинированные. Сочетаются элементы простой конструкции со складной: выдвижные и поворотные секции.
4. С полным выдвижением. Когда дверца открывается, из глубины шкафа выдвигаются все ячейки, внутри остается пустота.
5. С частичным выдвижением. Корзины, которые прикреплены к фасаду, появятся, а расположенные внутри, выдвинутся, и откроют доступ к предметам, хранящимся в глубине тумбы.
6. Карусель. Идеально подходит для использования в навесных шкафах. В этом случае корзины не выдвигаются, а вращаются вокруг собственной оси. В таких конструкциях удобно размещать предметы, имеющие круглое дно. Изящные карусели содержат максимум три полки, могут не иметь наружной дверцы, бывают в форме полукруга, выдвижные, не закрепленные к единой оси.
7. Вертикальные варианты. Компактную систему можно монтировать внутри тумбы или применять как самостоятельную мебель. Обычно стеллаж-пенал имеет ширину, не превышающую 40 см, поэтому его можно расположить вдоль стены, к примеру, между шкафчиком и холодильником. Производится вертикальная мебель в разных вариациях: корзины из проволоки, ячейки для размещения предметов небольшого размера, полки с бортами. При желании можно самостоятельно сконструировать волшебный уголок из нужных деталей.

Дверцы конструкции выполняются из дерева, алюминия, наполнителя из МДФ, а также из оргстекла. Выбор модели зависит от предпочтений хозяйки, размеров тумбы, предназначения.

СкладныеПростыеКарусельС частичным выдвижениемС полным выдвижениемВертикальный вариант

Функциональность

Волшебным уголок называется потому, что обладает многофункциональностью и способен разместить много различной кухонной утвари, сохранив пространство и не позволив потеряться предметам. К полезным свойствам умной конструкции относятся:

1. Оптимизация внутреннего пространства. Система имеет несколько полок, расположенных на разных уровнях.
2. Возможность размещения достаточно тяжелых предметов. Внутренняя корзина выдерживает до 15 кг, внешняя – до 7 кг, что позволяет хранить массивную посуду.
3. Защита кухонной утвари от механических повреждений. Конструкция имеет отличную устойчивость к ударам, что позволяет размещать в ней дорогие электрические приборы, тефлоновые кастрюли, фарфор.
4. Наличие сеток. Небольшие предметы размещаются в сетке из мелких ячеек, для крупных предусмотрена емкость, выполненная из параллельных прутьев.

На полочках можно хранить баночки с приправами, сотейники, миксеры, тостеры, соковыжималки, разделочные доски. Корзины отлично подходят для размещения бутылок с маслом, емкостей, наполненных крупами. Особенно удобно хранить в волшебном уголке крупногабаритные кастрюли, сковороды, дуршлаги. Можно поставить туда также бокалы, тарелки, кружки, которые используются не ежедневно, а от случая к случаю.

Интересный и удобный вариант расположения волшебного уголка – над мойкой. Главное, чтобы выездной механизм не прикасался к трубам и сифону. Лучше всего подходят конструкции, где корзины полностью выезжают, а дверца открывается на 95 градусов.

При монтаже конструкции над мойкой необходимо, чтобы уголок был изготовлен из высококачественных материалов, устойчивых к влаге, именно от этого зависит срок эксплуатации изделия.

Оптимизация внутреннего пространстваНаличие сеток Защита кухонной утвари от механических повреждений

Используемая фурнитура

В конструкции волшебного уголка для кухни используется высококачественная фурнитура, в частности:

1. Шариковый механизм. Обеспечивает бесшумное выдвижение секций. Механизм работает быстро, на протяжении длительного времени не ломается.
2. Доводчики. Специальные устройства используются для того, чтобы корзины выезжали плавно, поскольку загруженные секции затруднительно выдвигать.
3. Механизм, предупреждающий столкновение полочек. Имеется фиксатор, который не дает этим элементам соприкасаться друг с другом.

Фурнитура, применяемая в продуманной до мелочей системе, отличается высоким качеством, прочностью, долговечностью. Механизмы эксплуатируются без поломок несколько десятков лет.

Шариковый механизм Доводчик Механизм, предупреждающий столкновение полочек

Как выбрать

Выбор волшебного кухонного уголка зависит от многих факторов, одним из которых является предназначение умной конструкции. Если полки нужны для того, чтобы поставить на них тяжелые кастрюли, утятницы, чугунные сковороды, тогда подойдут крупные прутья, плетение которых может быть редким.

Для хранения большого количества мелких чашечек, вазочек, вилок, ложек, лучше выбрать мелкоячеистую сетку. Существуют варианты конструкций, где дно сделано из полипропиленовых или металлических листов. Выбирая умную систему, следует обратить внимание на:

1. Тип выдвижного механизма. Полное открытие, при котором все секции выезжают за линию гарнитура, подойдет только для кухонь, имеющих большую площадь. Для малогабаритных помещений наиболее подходящий вариант – частичное выдвижение. В маленьких кухоньках лучше использовать простые конструкции.
2. Вес размещаемых предметов. Если ставить во внутренние корзины посуду, масса которой превышает предельную, то в скором времени дверки перекосятся, петли деформируются, утратится первоначальный привлекательный вид. Если планируется монтировать систему в нижнем шкафчике гарнитура стандартных размеров, то две секции внутрь не войдут. Для более длительного сохранения фасада на дверце рекомендуется размещать крышки, легкие пластиковые вещи.
3. Правильный выбор размеров. Важно, чтобы конструкция полностью помещалась в тумбе кухонного гарнитура.

Перед приобретением волшебного уголка для кухни необходимо убедиться, что в комплекте прилагается схема установки. Имея под рукой подробную инструкцию, можно самостоятельно произвести монтаж конструкции, не прибегая к услугам специалистов.

Волшебный кухонный уголок – не только эргономичная мебель, но еще и стильный элемент, идеально подходящий для любого интерьера. Умная конструкция решает значительную часть проблем малогабаритных помещений, экономя пространство и время хозяйки. Продуманная система помогает создавать на кухне максимальные комфорт, порядок, уют.

Тип выдвижного механизма Вес размещаемых предметов Правильный выбор размеров

Видео

Фото
