Петля мебельная 26 мм. Разметка и установка.
admin 11.07.2018 МастерскаяПетля мебельная 26 мм. немного отличается по установке от обычной петли с чашкой 35 мм. Её чаще используют для крепления стеклянных фасадов, поэтому при сборке мебели дома она гораздо более редкий гость. Расскажу с чем столкнулся при разметке и установке данной петли, и выложу небольшой чертеж шаблона в помощь. Все почти как с мебельной петлей где чаша на 35 мм. Поехали.
Петля мебельная 26 мм. Для чего?
Петля мебельная 26 мм еще часто называется мини. Название говорит само за себя — она меньше петли с чашей 35 мм. и предназначена для более легких фасадов. Чаще всего ее используют для стеклянных дверец небольших и шкафчиков. Такие петли имеют пластиковую ответную часть, которая вставляется в просверленное на 26 мм отверстие. В нем она закрепляется пластиковой заглушкой на двух винтиках. Дополнением к такой петле продаются специальные декоративные накладки различной формы.
Накладки закрывают все пластиковые элементы и придают дверцам законченный красивый вид.
Способ качественного сверления стекла в домашних условиях мне не известен. Не являюсь профессионалом мебельщиком, собирать и изготавливать мебель с стеклянными дверцами мне так же пока не приходилось. Думал что встретить мебельные петли на 26 мм мне вряд ли удастся. Однако, подвернулся случай в виде небольшого ремонта. Нужна замена петель на навесном шкафчике в ванной комнате. Кроме замены решено еще и добавить одну. Петли на 26 мм крепят фасад из ЛДСП 16 мм. При этом на фасаде еще приклеено зеркало, итого общая толщина 21 мм.
Петля мебельная 26 мм. Разметка и установка.
Путем не хитрый манипуляций с линейкой и творческим поиском в гугле выявил установочные размеры. Под чашку 26 мм не сквозное отверстие засверливаем сверлом форстнера на расстоянии 17 мм от края фасада. На расстоянии 24.5 мм от края фасада и 7.5 мм от центра чаши будут саморезы, между ними расстояние 38 мм.
На фасаде все просто!
Далее переходим на корпус. Мой фасад накладной. Как и в случае с петлей на 35 мм. монтажная планка крепится саморезами на расстоянии 37 мм от края. Между саморезами 32 мм.
Если же фасад вкладной, то все будет несколько сложнее. Универсального решения на каком расстоянии крепить петлю не выявлено. Да и быть наверное не может. Все зависит от толщины фасада. Например, если это стеклянная дверца, наверное, не плохо было бы утопить в корпус декоративные накладки. Производители петлей как всегда дают формулы расчета, для точности лучше обратиться к ним.
Так как мне пока такую петлю не ставить, решил сделать шаблон для установки мебельной петли 26 мм, но без указания точного места крепления саморезов в варианте внутреннего фасада. Обозначил точки на расстоянии 57 мм от края корпуса, благодаря им можно будет провести прямые к краю корпуса, таким образом ориентироваться будет проще.
Шаблон для установки мебельных петель 26 мм.
Как то так.
Шаблон для установки мебельной петли 26 мм можно как и всегда можно скачать по ссылке. Можно просто распечатать и загнув края прикладывать к краям корпуса и фасада. Чертил для себя на скорую руку, если кому то поможет буду рад. Используйте с умом, все трижды проверяйте! Если есть поправить — пишите исправлю!
обзор видов и способов работы
Содержание:
- Четырехшарнирные петли
- Разновидности петель
- Установка фурнитуры
- Регулировка
Современное мебельное производство и дизайн готовых изделий предполагает использование разнообразной крепежной фурнитуры, которая не только влияет на удобство пользования различными мебельными предметами, но и обеспечивает их функциональность. К крепежным аксессуарам относятся различные виды петель, которые используются для позиционирования и функционирования различных дверок, играющих роль фасада мебельного изделия.
В настоящее время при производстве мебели используются различные типы петель, отличающихся дизайном, назначением и функциональностью. Они изготавливаются из различных материалов и обычно имеют защитно-декоративное покрытие
Четырехшарнирные петли
Наибольшее распространение при производстве корпусных изделий, предназначенной для обустройства любых жилых и бытовых помещений, нашли четырехшарнирные петельные конструкции, достоинствами которых являются:
- высокая прочность отдельных элементов, обеспечивающая надежность работы изделия в целом;
- большое количество циклов срабатывания, обеспечивающее функционирование изделия во время всего срока службы;
- возможность регулировки дверной створки в трех плоскостях.
Конструкция четырехшарнирной петли включает:
- чашку;
- плечо;
- установочную площадку;
- дополнительные элементы – регулировочный винт и декоративный фланец.
Как правило чашка устанавливается в специальное углубление выфрезерованное в дверце.
Для того чтобы сократить номенклатуру фрез (сверл Фоснера) большинство петельных экземпляров имеют чашку диаметром 35,0 миллиметров.
Чашки меньшего диаметра (26,0 миллиметров) имеют модели, предназначенные для установки на небольшие по массе и размерам дверные створки, а также на распашные дверки из стекла, как например, в сервантах. Плечо-рычаг является корпусом регулировочного механизма и соединяется с установочной площадкой, закрепленной внутри мебельного отсека, на его боковине. Крепление всех элементов петельной фурнитуры осуществляется шурупами-саморезами или с использованием винтового конфирмата.
Разновидности петель

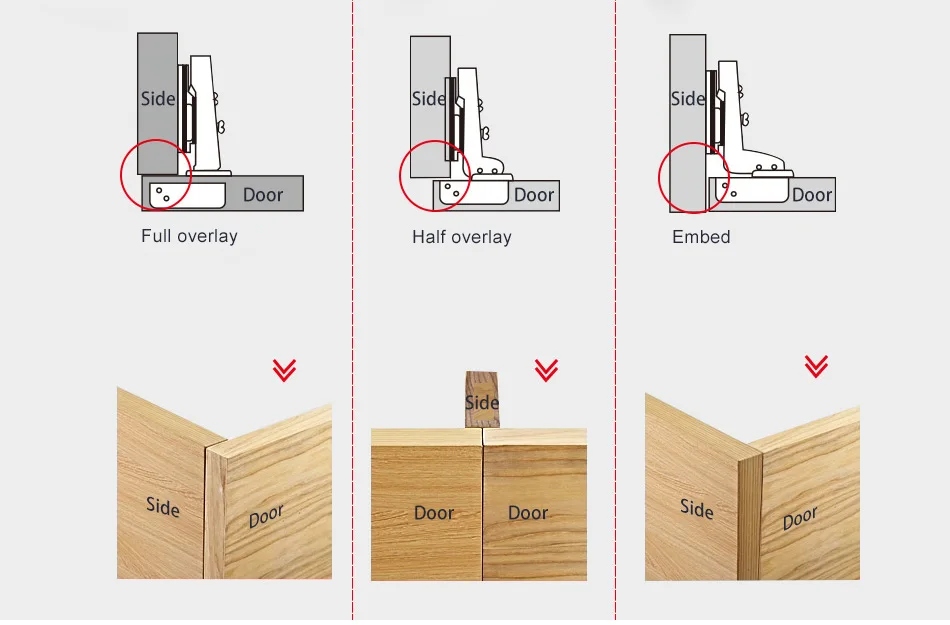

Четырехшарнирные мебельные петли в зависимости от сопряжения дверной створки с корпусом изделия делятся на:
- накладные и полунакладные;
- угловые;
- специальные — штольные и инверсные петли.
При изготовлении большинства моделей любых видов корпусной мебели преимущественное распространение нашли первые три вида петельных конструкций.
По способу закрывания этот вид петельной фурнитуры делится на обычные экземпляры и конструкции, оснащенные доводчиком или газлифтом, которые значительно повышают удобство пользование мебелью.
На заметку!
В моделях, где створка «прячется» внутрь корпуса, заподлицо с его фасадом, применяют внутренние модели, которые функционально и конструктивно практически не отличаются от обычных накладных образцов.
Любые виды петель для мебели с четырьмя шарнирами можно установить и отрегулировать самостоятельно. Самым сложным в этом процессе является высверливание глухого отверстия под установку чашки, для чего потребуется сверло (фреза) Фоснера.
Установка фурнитуры
Для выполнения монтажных работ и крепления дверных створок на корпус изделия с использованием петельной фурнитуры с четырьмя шарнирами потребуется следующий инструмент и расходные материалы:
- строительный угольник;
- дрель или мощный шуруповерт;
- фрезу (сверло Фоснера) диаметром 25,0 или 35,0 миллиметров (зависит от диаметра шашки;
- карандаш;
- шило;
- набор отверток или сменные биты для шуруповерта;
- саморезы 3,5×16,0 миллиметров.
Установочные работы начинаются с разметки. Карандашом намечают центры будущих отверстий. Обычно центр глухого отверстия под установку чашки предусматривают на расстоянии 80,0…130,0 миллиметров от верха-низа дверной панели. Общее количество фурнитуры выбирается в зависимости от веса дверной створки.
Большинство моделей четырехшарнирной фурнитуры имеют высоту (глубину) чашки равную 12,0…13,0 миллиметров. При наличии сверла Фоснера проблем с фрезеровкой глухого отверстия не возникает. В мебельном производстве часто применяются специальные концевые фрезы с ограничителем, не допускающим фрезеровку большей глубины отверстия. Если работы выполняются первый раз, то перед фрезерованием реальных отверстий желательно потренироваться на ненужном куске аналогичного материала.
На заметку!
Перед выполнением работ необходимо обратить внимание на качество заточки инструмента. Любые неточности и дефекты заточки могут привести к сколам кромок, фрезеруемых отверстий.

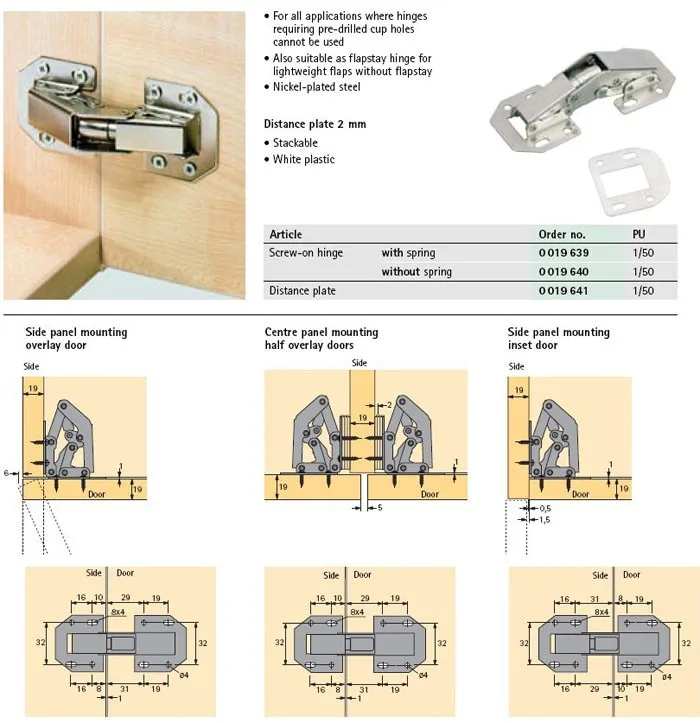

Для стеклянных дверных панелей существуют модели, которые не требуют сверления отверстий, где взамен чаши применена накладная планка.
При самостоятельном изготовлении мебели вполне допустима установка этих экземпляров и на фасады, изготовленные из ламинированной древесностружечной плиты или «МДФ» — панелей.
После сверловки углубления, крепления опорной чаши и установочной площадки к деталям изделия (дверце и стенке мебельного отсека) производится навешивание створки на корпус мебели. Для этого установочный паз корпуса заводится под винт ответной планки, после чего последний предварительно затягивается.
Регулировка
Крепление петли и навеска дверцы отнюдь не подразумевают окончание работ. Четырехшарнирные модели петель требуют регулировки, правильное выполнение которой обеспечивает идеальное прилегание дверной панели к корпусу мебели.
Перемещение установочного паза рычага в опорной планке обеспечивает установку дверку по глубине. Регулировочным винтом в плечевом рычаге обеспечивается нужная плотность прилегания. Смещение дверки относительно корпуса мебели по высоте, обеспечивается изменением положения опорной планки, для чего в ней имеются специальные пазы.
Детальную установку створки на шкаф с использованием четырехшарнирной петельной фурнитуры можно увидеть на первом ролике.
Проводить регулировку можно также, как показано во втором ролике.
Установка поднимите, оставайтесь открытыми Фурнитура для дверей шкафа
Я спроектировал пару шкафов на кухне, где я хотел, чтобы двери поднимались, чтобы открываться. Прежде чем строить шкафы, я осмотрел варианты оборудования для подъемных дверей шкафа. Было довольно много вариантов по цене от смешного до разумного. Я знал, что смогу найти способ получить желаемую функцию по цене, которую я был готов заплатить.
В целях дизайна я хотел, чтобы над каждым из холодильников и морозильников была одна дверца шкафа. Над духовками я построил сортировщик сковородок, оставив место для еще одного неглубокого шкафа над ним.
Все эти шкафы слишком широки, чтобы одна дверь открывалась наружу. Двери, закрывающие каждое из этих пространств шкафа, должны были открываться вверх.
Инструкции по установке оборудования ???
Я заказал четыре разных опорных рычага, чтобы попытаться выяснить, какой из них будет работать лучше всего. Найти инструкции по установке оборудования до его заказа практически невозможно. Открыв упаковку и вытащив ее, я понимаю, почему компании не публикуют инструкции по установке на своих веб-сайтах.
Установка подъемных дверных опор шкафа
Для всех подъемных опорных систем требовались дверные петли шкафа. Я использую эти: Blum Soft-Close 110 градусов Вкладные петли BLUMotion Clip Top для бескаркасных шкафов . Устанавливаются точно так же, как и с обычными дверцами, открывающимися вбок, но монтажные планки устанавливаются сверху шкафа, а не сбоку. Затем устанавливается «опора крышки» или «дверной упор». Над печами я использовал опору крышки петли Douper .
По всем системам фиксации крышки, которые я смог найти, я не смог четко определить, учитывались ли какие-либо изменения инструкций для вкладных дверей. Потребовалось много проб и ошибок, чтобы установить их правильно. Если вы планируете установить именно эти ножки, вот что я сделал для желаемого угла открытия 90º:
- Центр детали, установленной на двери, смещен на 106 мм (от края петли)
- Деталь шкафа смещена на 32 мм от точки «закрытая дверь». (Мои двери встроены, поэтому я измерял от задней лицевой рамы, где моя дверь останавливается, когда она закрыта.)
- Верхний винт находится на 160 мм ниже места крепления шарнирной пластины.
В идеальном мире это бы сработало. Это не так. Поворот крышки не открывал дверцу шкафа. Вместо того, чтобы полностью изменить расположение, я просто удалил один из винтов на части корпуса. Таким образом, я смог повернуть эту фигуру и попробовать разные позиции. Я заменил этот второй винт после того, как нашел правильное место.
Значение правильного места; костяшка открыла дверь, дверь открылась под правильным углом, и дверь полностью закрылась.
Установка на любой из них не прошла гладко, но была намного проще на верхней двери, потому что этот шкаф представляет собой просто открытую полость. Много места, чтобы вставить дрель / шуруповерт, чтобы прикрепить оборудование.
Прорези на шкафу сортировщика имеют ширину всего 3″. У меня едва хватило места, чтобы вкрутить винты в корпус держателя кастрюли. Мне пришлось использовать поворотный держатель бит , чтобы хотя бы приблизиться.
В конце концов я установил их оба, и они работают хорошо. Одного на дверь достаточно, чтобы держать дверь открытой самостоятельно. Такой сценарий мог бы понадобиться, если бы нужно было использовать две руки, чтобы вытащить что-то из шкафа. Мы еще не нашли себя с этой потребностью. Прошло всего пару дней с тех пор, как я установил эти двери, так что это могло произойти.
Мы используем шкаф сортировщика только часто.
Пока мы просто открываем его одной рукой, а другой берем кастрюлю. Как петли Blum, так и фиксатор крышки имеют функцию «мягкого закрывания», поэтому дверь не захлопывается. Закрывается медленно и бесшумно. Если только вы не отпустите его сразу после того, как костяшки крышки останутся согнутыми и капать из полностью открытого. Тогда у него слишком много импульса, чтобы мягкое закрывание могло остановить силу.
Я купил четыре системы Douper, но обнаружил, что одна из них была повреждена, когда я вынимал ее из упаковки. Поэтому, когда я перешел к шкафам над холодильником, мне пришлось использовать один из других приобретенных мной вариантов. Что означает, что я должен был разобраться в другом наборе разрушений.
На этот раз я использовал Sugatsune NSDX-20RK, правую регулируемую мягкую опору . Сам того не осознавая, я заказал четыре «правых» дверных упора. Опять же, одна опора держит мои двери открытыми, но если ваша дверь очень тяжелая, вы можете захотеть получить правую и левую боковые опоры.
Как я упоминал ранее, нет упоминания о том, как использовать этот продукт со вкладными дверями, поэтому я импровизировал с предоставленной информацией.
Еще раз поделиться тем, что я сделал, если вы хотите знать, что я сделал. Для желаемого угла раскрытия 90º …
- Центр детали, устанавливаемой на дверь, смещен на 98 мм (от края петли)
- Деталь шкафа смещена на 32 мм от точки «закрытая дверь». (Мои двери встроены, поэтому я измерял от задней лицевой рамы, где моя дверь останавливается, когда она закрыта.)
- Верхний винт находится на 97 мм ниже места крепления шарнирной пластины.
Не могу быть уверенным на 100%, но мне кажется, что их оказалось немного проще установить, чем первые. Они оба были немного расстроены. Я серьезно установил только две двери в пятницу и еще две в субботу.
Такими темпами я не закончу кухню до марта. И снова остров стал местом сброса всех инструментов и расходных материалов, которые я использую.
По крайней мере, я не поглотил обеденный стол. Нам есть где поесть!
Мне нравятся 12-дюймовые тяги . То же, что и ручки, которые я использовал на панелях посудомоечной машины . Дело в том, что
Я никогда не пробовал две другие аппаратные системы, которые купил, потому что не мог понять их инструкций. При поиске в Интернете, чтобы попытаться найти больше рекомендаций, я обнаружил еще один вариант, который я не видел изначально. Подъемная система Blum AVENTOS HK-XS для дверей небольших шкафов . Онлайн-инструкции для тех, кто действительно имел смысл. Я вообще люблю продукцию Blum, но с большим пренебрежением отношусь к их запутанным инструкциям. Если я когда-нибудь соберу еще один шкаф, где мне понадобится поднимающаяся дверь, я попробую Blum.
Эти подъемные дверцы шкафов наводят меня на мысль: если бы производители тратили столько времени на написание инструкций по установке оборудования, сколько мне потребовалось, чтобы выяснить, как установить их оборудование, мне не потребовалось бы так много времени, чтобы установить их оборудование!
