Петля быстрого монтажа установка: Петля без сверления накладная (инструкция по установке, чертеж) — Крона

Мебельная петля без сверления и врезки: принцип работы и установка

Главная » Мебельная фурнитура » Мебельные петли

Автор marafon На чтение 4 мин Просмотров 1.7к. Опубликовано 01.11.2018

В условиях современной строительной отрасли имеется огромный выбор разновидностей мебельных петель с самым разным функциональным назначением. Позволяют скреплять корпусную мебель и не только. Мебельные петли с врезкой и без врезки применяются почти с одинаковой частотой. Сейчас разновидности и предназначение петель рассмотрим подробнее.

Содержание

1. Что такое мебельная петля без сверления?
2. Где они применяются?
3. Какие бывают виды?
4. Как их монтировать?

Что такое мебельная петля без сверления?

Петли без врезки (накладные петли) – крепежная фурнитура, в основном, она позволяет соединить дверь корпусной мебели непосредственно с корпусом.

Независимо от предназначения, формы и цвета, у корпусной мебели есть общий нюанс — способ монтажа. Использование накладных мебельных петель позволяет обойтись без сверления. Это означает, что мебель не требует дополнительной подготовки до сборки. Что дает весьма неплохую экономию времени.

Где они применяются?

Петли без врезки используются в сборке мебели. Например существуют такие петли для шкафов. Монтаж проходит быстрее, так как не требуется врезка.

В основном петли применяются для закрепления самых разных дверей и дверок – мебельных и межкомнатных или тех, что находятся на улице. Петлями без сверления активно закрепляются и двустворчатые ворота. Они пользуются несколько меньшим спросом, чем так называемые «петли-стрелы».

Эти специальные накладные петли используются в тех участках древесного полотна, где толщина древесины небольшая и попросту не подходит, чтоб делать врезку.

Какие бывают виды?

Пожалуй, самыми востребованными среди прочих являются петли мебельные 8-шарнирные, которые устанавливаются без врезки. В остальном же у разнообразия этого вида петель похожее строение. Но они имеют существенные различия и об этом тоже нельзя забывать:

• Межкомнатные. В этой категории в учет берутся не только межкомнатные, но и входные двери тоже. Хотя для последних таковые петли используются не так уж и часто. Если говорить о межкомнатных, частое применение неврезного типа легко пояснить вот чем. Петли подобного плана на дверях смотрятся гораздо эстетичнее, их сможет установить человек даже с нулевым опытом в подобном деле. А у дверей из пластика срезать слой и вовсе нереально.
• Мебельные. На самом деле, классические не врезные петли в изготовлении мебели применяются не так часто. Гораздо чаще – при создании мебели в устаревшем стиле, либо уже в процессе ремонта.
• Уличные. Петли подобного плана для ворот на улице весьма габаритны, и, в основном, конкретно по этой самой причине, не так уж часто используются для установки ворот и калиток. В условиях современности предпочтение потребителей все больше отдается уже упомянутым петлям-стрелам. Они могут поддержать большой вес, и смотрятся красиво и эстетично. Зачастую можно увидеть подобные петли на воротах, выполненных под средние века. Петли бывают стандартными и фигурными.

Отдельно мебельные петли в дополнение подразделяются на категории. Выделить можно следующие:

• Карточные;
• Рояльные;
• Секретерные;
• Шарнирные.

И каждая из категорий обладает собственными особенностями:

• Карточные. Такие петли для мебели по размеру немного меньше, чем стандартные карточные. А по форме разделяются на обычные и фигурные.
• Рояльные. Уже устарели. Но, если еще не сняты с производства, то спрос на них имеется. По сути своей, это растянутые в длину карточные петли. Их можно увидеть на крышках, собственно, роялей, на раскладных столах или дверцах очень старой мебели.
• Секретерные. Подобие карточных. Но имеют закругленную форму. В основном применяются для дверок, открывающихся снизу вверх или в обратную сторону.
• Шарнирные. Они используются, в основном, там, где дерево имеет маленькую толщину. Существуют петли шарнирная большая (для крупногабаритной мебели) и малая (для тумбочек и так далее).

Как их монтировать?

Сделать это не так сложно, как может показаться на первый взгляд. Фрезеровать не нужно и это уже облегчает дело. Важно лишь следовать конкретному алгоритму. Понятнее будет, если пояснить все на примере установки такой петли на дверь в квартире:

• Для начала проводится разметка на самом полотне двери. Обычно отступается по 2,5 сантиметра сверху и снизу;
• Петлю надо приложить к разметке, чтоб обозначить точки для введения саморезов;
• Полотно вставляется в дверной проем, выполняется разметка под петки;
• В обозначенных точках высверливаются отверстия;
• Далее петля закрепляется на полотне. Нужно проверить плотность. При наличии люфтов – уплотните соединения. Это можно сделать при помощи плотного картона либо резины. Этот момент важен. Если проигнорировать его, со временем дверь начнет «гулять» и потихоньку выдирать петлю.

Если по завершению работы петля хорошо складывается, не наблюдается никаких щелей между петлей и полотном, то можно свободно устанавливать полотно в дверной проем.

Похожие статьи

Петли мебельные накладные без врезки: зачем нужны, как установить

Главная » Фурнитура и материалы

На чтение: 5 минРубрика: Фурнитура и материалы

Содержание

1. Что это такое
2. Область применения
3. Разновидности
4. Инструкция по установке
5. Делаем выводы

Всем доброго времени суток! Настала очередь поговорить про петли мебельные накладные без врезки. В настоящее время купить такие изделия не составляет особых проблем. Цена у них довольно низкая, но и объективные недостатки заставляют задуматься о том, стоит ли их покупать.

Нынешний ассортимент мебельной фурнитуры огромен. Взгляните только, что может предложить Леруа Мерлен или Касторама.

Все накладные мебельные петли можно разделить на те, которые подразумевают врезку, то есть использование специального сверла для петель, а также и простое крепление без предварительных углублений. Второй вариант проще в плане установки своими руками. Но у изделий без сверления есть свои очевидные минусы.

Что это такое

Прежде чем говорить о том, как установить или заменить петли, стоит отметить, что накладная фурнитура рассматриваемого типа является крепежным элементом, предназначенным преимущественно для соединения дверок на корпусной мебели.

[adv1]

Вне зависимости от того, какое у изделий предназначена, цвет, форма или материал изготовления, их объединяет одна особенность. Это способ установки, то есть монтажа на мебельные конструкции. Применение таких петель позволяет исключить необходимость выполнения специальных отверстий под чашки. Их попросту там не предусмотрено. Да, возможно просверлить отверстия под саморезы придется. Но это делается обычным сверлом, которое есть в хозяйстве практически у каждого мужчины.

Подобная особенность дает экономию по времени и силам. Ведь предварительно заниматься подготовкой посадочных мест под петли не придется. Достаточно обойтись разметкой.

Область применения

В плане материалов такие виды петель могут применяться для фанеры, тонкой древесины, листов ДСП и не только.

[adv2]

Петли накладного типа, которые не требуют врезки, получили наиболее широкое применение в вопросах сборки мебельных конструкций. Наглядным примером можно назвать рояльные петли. В зависимости от разновидности, они также могут использоваться для соединения дверей и небольших дверок, включая полноценные межкомнатные и даже уличные конструкции. Их можно встретить на двустворчатых воротах, к примеру. Хотя в этом случае наибольшее распространение получили именно петли-стрелы. Так что тут еще стоит подумать.

Можно сказать так. Накладные мебельные петли, которые обходятся без врезки при монтаже, нашли широкое применения на полотнах с небольшой толщиной и на конструкциях, где врезку сделать попросту невозможно.

Разновидности

Отыскать в Москве, Питере и любом другом городе огромный ассортимент подобных петель не составит труда. Цена приятная, да и установка предельно простая.

Прежде чем приступать к монтажу, следует определиться с подходящим вам вариантом. В зависимости от применения, их можно разделить на такие подвиды:

• Мебельные. Сейчас применяются достаточно редко. Обычно это мебельные конструкции, которые создаются в классическом стиле. Также актуальны при реставрации и ремонте. На новой мебели практически не используются;
• Межкомнатные и входные двери. Выглядят эстетично, а установка не отнимает много сил и времени даже у человека без опыта в подобных делах. Если это дверь из пластика или иного тонкого материала, срезать слой для врезки банально не получится;
• Уличные. В основном это касается петель для ворот и калиток. Фурнитура габаритная, а потому применяется намного реже, чем петли-стрелы.

Существует другая классификация, которая отталкивается от конструктивных особенностей самой фурнитуры.

На видео, где используются и монтируются петли без необходимости время, обычно поминают о:

• шарнирных;
• карточных;
• рояльных;
• секретерных петлях.

У каждого рассмотренного варианта есть свои особенности.

Здесь речь идет про такие моменты:

• Карточные. Эти петли также бывают врезными. Но разновидности без врезки несколько компактнее. В зависимости от своей формы, бывают стандартными или фигурными;
• Рояльные. Найти сейчас такие петли в ассортименте ведущих производителей, в числе которых Boyard, Hettich или тот же Blum, вряд ли удастся. Морально и технически устарели. Фактически это более растянутый вариант карточной петли. Применяются на роялях, раскладных столах и старых шкафах;
• Секретерные конструкции напоминают карточные, но отличаются закругленными формами. Подходят для дверок, которые открываются сверху вниз или снизу вверх;
• Шарнирные изделия подойдут в ситуациях, когда толщина дерева минимальная, и сделать врезку невозможно.

Практически везде речь идет о том, что фурнитура устарела. И это действительно так.

Наибольшим спросом сейчас пользуются именно врезные конструкции. Дополнив петли с доводчиком, получается оптимальная по функциональности, надежности и универсальности фурнитура.

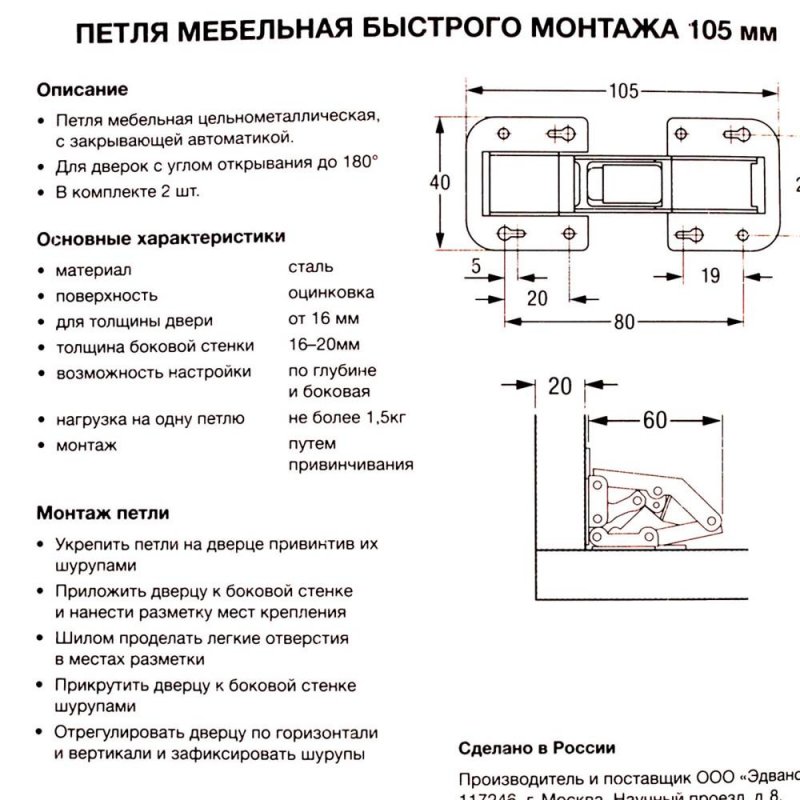

Инструкция по установке

Устанавливаются петли, не требующие врезки, довольно просто. Здесь исключается необходимость во фрезеровке.

Нужно только следовать инструкции:

• сначала делается разметка на стороне дверцы;
• снизу и сверху лучше отступить не менее 25 мм;
• петля прикладывается к полотну, чтобы нанести точки под саморезы;
• если все выставлено ровно, просверливаются отверстия для крепежей;
• полотно двери и фасад мебели соединяются;
• производится контрольная проверка закрытия и открытия;
• выполняется регулировка;
• все саморезы окончательно плотно закручиваются.

На этом установка завершена.

Делаем выводы

Исходя из всего ранее рассмотренного и сказанного, можно сделать некоторые выводы.

Петли, которые не требуют врезки, это морально и технически устаревшие решения. Да, они продаются на рынках и в магазинах. Но спрос на них с каждым днем становится все ниже.

Подобные решения актуальны преимущественно для ремонта старой мебели или для реставрации. Также их можно задействовать при изготовлении мебели в старинном стиле. Хотя и тут объективно лучше заменить те же рояльные петли на современные аналоги.

Ни один уважающий себя мебельщик не станет применять их для производства своих конструкций. Что уж говорить про крупные фабрики и предприятия. Надежность подобной фурнитуры сомнительная, возможности регулировки незначительные, плюс большинство изделий занимают много места.

Делайте выводы сами и делитесь своими мыслями у нас в комментариях.

Подписывайтесь, оставляйте отзывы, задавайте актуальные вопросы и рассказывайте о нас своим друзьям!

Ваша оценка очень важна!

( 5 оценок, среднее 3.4 из 5 )

Поделиться с друзьями

Скрытые петли | Тит

Прочность и долговечность

Ознакомьтесь с широким ассортиментом скрытых петель для кухни, спальни, ванной комнаты и другой мебели. Наши семейства петель включают интегрированные, дополнительные и автономные решения для демпфирования, обеспечивающие гибкость и возможности оптимизации.

Крепление петли к пластине: надевание и защелкивание

Наша Т-образная петля премиум-класса обеспечивает быструю сборку. 3-сторонняя защелка , которая обеспечивает гибкий монтаж петли к пластине в 3 направлениях. Петля B-типа поставляется с

интуитивно понятное крепление , а петля S-типа поставляется с защелкивающимся креплением .

Петли с плавным закрыванием и предпочтительным для потребителя ConfidentClose

Бесшумное, плавное и безопасное закрывание дверей, обеспечиваемое системами плавного закрывания, значительно повышает удобство для конечного пользователя. Доступны различные варианты плавного закрывания: встроенные в петлю демпферы, дополнительные демпферы Glissando и универсальные автономные демпферы Glissando CR и Glissando AL. Все они оснащены демпфером Titus, который обеспечивает стабильное и надежное мягкое закрывание в течение всего срока службы шкафа. Все системы настроены в соответствии с философией закрытия дверей Titus ConfidentClose – для быстрого закрытия, позднего начала торможения и тихой посадки.

Подробнее Амортизаторы петель Glissando

Высокая устойчивость

Незначительные несоответствия отверстий и проблемы, связанные с естественным движением деревянных панелей, могут представлять проблемы. Т-образная петля эффективно работает при предельных значениях допусков сверления и обеспечивает надежное закрытие двери на протяжении всего срока службы. Увеличенная ширина плеча петли и увеличенное расстояние между точками защелкивания петли и пластины обеспечивают устойчивость и жесткость при открытии и закрытии.

Т-образная петля Explore

Решения PushOpen для шкафов без ручек

Мы предлагаем широкий ассортимент решений PushOpen: с магнитом или без него, для поверхностного или встроенного монтажа, в различных цветовых вариантах. Вы можете выбрать один из вариантов, который работает с демпфирующими петлями, стандартными петлями и петлями с обратной пружиной или без пружины.

Плавное закрывание One-for-All

Дополнительное решение Glissando для мягкого закрывания петель подходит для различных областей применения. Демпфер 9.0009 расположен на чашке петли

, поэтому один элемент можно использовать для обеспечения плавного закрывания различных петель. Это упрощает управление на протяжении всего процесса, управление запасами и сборку шкафа.

Подробнее о демпфировании петель

S-тип

Надежная универсальная петля

Тип S

Надежная универсальная петля

Универсальная мебельная петля с рядом демпфирующих решений для плавно закрывающихся дверей шкафов.

• Защелкивающийся Петля на пластину без инструментов Монтаж.

• Полный спектр демпфирующих решений: интегрированных, дополнительных и автономных.

• Подходит для дверей шкафов толщиной от до 15 миллиметров .

B-тип i3

Надвижная петля с демпфированием

B-type-i3

Надвижная петля с демпфированием

Тип B — это наша надвижная петля начального уровня:

• Интуитивное и простое надвижное крепление .

• Полный спектр демпфирующих решений: интегрированных, дополнительных и автономных.

• Стабильная производительность с

  80 000 циклов .

• Низкий Глубина чашки петли 11 мм .

Найдите петлю для вашего применения

Вы не уверены, какая петля лучше всего подходит для вашего шкафа? Воспользуйтесь Product Selector, чтобы ознакомиться с полным ассортиментом нашей продукции и найти ту, которая наилучшим образом соответствует вашим потребностям и ожиданиям.

Перейти к выбору продуктов

Ориентированный на пользователя подход

Один из наших бизнес-философий и принципов заключается в получении полной информации о наших клиентах и ​​их рынках. «Совместная игра» всегда лежала в основе нашего понимания окружающего мира и является основой нашего успеха. Мы верим в знания и инновации и ценим важность точного машиностроения. Это позволяет нам лучше понимать наших клиентов и их потребности и внедрять инновации, повышающие их конкурентоспособность на рынке.

Загрузить каталог

Для получения более подробной информации о наших скрытых мебельных петлях и решениях для плавного закрывания загрузите каталог.

Скрытые петли (56 МБ)

Экспертиза

Благодаря Titus

Крепление петель шкафа стало проще Планирование и организация благоустройства дома — это увлекательное занятие, а покупка новой сборной мебели — большое событие для любой семьи. Но что происходит, когда дело доходит до сборки мебели?

3-стороннее защелкивающееся решение для монтажа

Наша 3-сторонняя защелкивающаяся монтажная пластина позволяет интуитивно устанавливать шарнир на пластину в трех направлениях (спереди, сзади и сверху). Монтаж дверей шкафов, даже самых высоких, еще никогда не был таким простым.

Что такое удобство сборки для потребителей (CAF)? Смотреть видео

В Titus мы всегда стремимся сделать сборку нашей фурнитуры удобной как для производителей мебели, так и для домашних потребителей. Мы разработали простой тест для оценки удобства сборки фитингов (CAF). Смотреть Фил Беддоу , генеральный директор Titus UK, рассказывает о преимуществах, которые фитинги с хорошим показателем CAF приносят клиентам Titus.

Больше опыта

Где приобрести нашу продукцию?

Наша продукция распространяется через авторизованных дистрибьюторов. Пожалуйста, обратитесь к списку дистрибьюторов для вашего рынка.

Найти дистрибьютора

Нужна помощь или есть вопрос?

Если вам нужна помощь или вы не можете найти то, что ищете, отправьте нам электронное письмо по адресу [email protected] и мы свяжемся с вами как можно скорее.

Подпишитесь на нашу рассылку

Подпишитесь на нашу рассылку и будьте в числе первых, кто узнает о наших новейших продуктах, самых современных инновациях и новостях, связанных с компанией.

Подписаться

Klemmband, 2-компонентный – БЫСТРАЯ УСТАНОВКА БЕЗ СВЕРЛЕНИЯ: Dr Hahn

HAHN-KLEMMBAND – БЫСТРАЯ УСТАНОВКА БЕЗ СВЕРЛЕНИЯ

Эти три особенности делают Hahn Klemmband простым в использовании продуктом:
разделенный монтажный камень облегчает установка дверной петли. Крепежный элемент, встроенный в камень, позволяет не только быстро выполнить монтаж одному человеку, но и установить петлю на установленную раму на месте. Hahn Klemmband можно регулировать по горизонтали и вертикали без необходимости поднимать или снимать дверь. Запатентованная зубчатая втулка, которая теперь впервые используется в сочетании с зажимными петлями, позволяет осуществлять плавную регулировку, не влияя на давление уплотнения.

Hahn Klemmband – это адаптированная к системе петля, разработанная в тесном сотрудничестве с производителями дверей. Различные комбинации двери/коробки требуют специальных решений. Чтобы помочь нам обработать ваш запрос и заказ, нам нужна точная информация о соответствующей комбинации двери/коробки, которая будет использоваться.

ОБЛАСТИ ПРИМЕНЕНИЯ

• Двери главного входа
• Двери боковые входные
• Двери межкомнатные
• Внешние двери
• Входные двери для квартир

• Материал

  Сделано из экстрадированного алюминия

• Фастинг. сечения профиля макс. 90 кг

• Регулировка

  Не поднимая и не снимая дверь регулируется в 3-х направлениях:
  • регулировка по горизонтали ± 1,5 мм (диапазон регулировки может варьироваться в зависимости от условий установки)
  • регулировка по вертикали + 4 мм

• Классификация

  Сертификация CE согласно EN 1935:2002, петля класса 12

• Цвета

  Петчики, предоставляемые в анодированных цветах и ​​цветах Ral

Сертификация

Klemmband, 2 Peece: 4 7 5 0 1 4 00003

Art 9. 0202

Символ

Класс шарнира

Определение

Класс обслуживания

Класс

4

Очень интенсивное использование. Петли для дверей, подвергающихся частому и интенсивному использованию.

долговечность

7

класс 7: 200 000 циклов испытаний (только дверные петли)

вес двери

кг 50003

огнестойкость

0

класс 0: не подходит для использования на противопожарных и дымонепроницаемых дверях (EN 1634-1)

безопасность использования

1

основные требования безопасности использование должно выполняться всеми петлями. Вот почему здесь только 1 класс.

коррозионная стойкость

4

класс 4: коррозионная стойкость

защита от проникновения

0

класс 0: не подходит для использования на дверях с защитой от взлома

класс петли

12

класс 12: петли этого класса соответствуют требованиям, связанным с очень интенсивным использованием
