Мебельная петля без сверления и врезки: принцип работы и установка

Главная » Мебельная фурнитура » Мебельные петли

Автор marafon На чтение 4 мин Просмотров 99 Опубликовано 01.11.2018

В условиях современной строительной отрасли имеется огромный выбор разновидностей мебельных петель с самым разным функциональным назначением. Позволяют скреплять корпусную мебель и не только. Мебельные петли с врезкой и без врезки применяются почти с одинаковой частотой. Сейчас разновидности и предназначение петель рассмотрим подробнее.

Содержание

1. Что такое мебельная петля без сверления?
2. Где они применяются?
3. Какие бывают виды?
4. Как их монтировать?

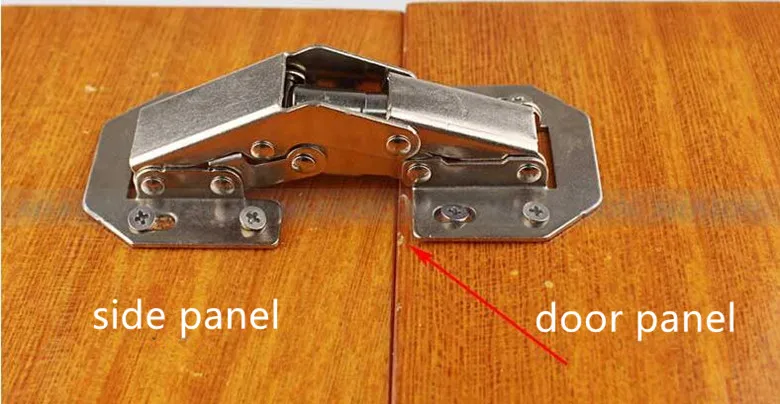

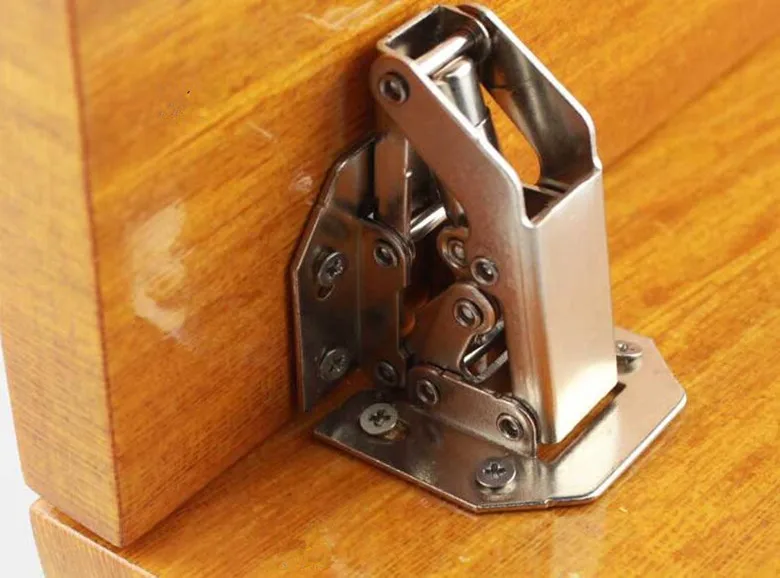

Что такое мебельная петля без сверления?

Петли без врезки (накладные петли) – крепежная фурнитура, в основном, она позволяет соединить дверь корпусной мебели непосредственно с корпусом.

Независимо от предназначения, формы и цвета, у корпусной мебели есть общий нюанс — способ монтажа. Использование накладных мебельных петель позволяет обойтись без сверления. Это означает, что мебель не требует дополнительной подготовки до сборки. Что дает весьма неплохую экономию времени.

Где они применяются?

Петли без врезки используются в сборке мебели. Например существуют такие петли для шкафов. Монтаж проходит быстрее, так как не требуется врезка.

В основном петли применяются для закрепления самых разных дверей и дверок – мебельных и межкомнатных или тех, что находятся на улице. Петлями без сверления активно закрепляются и двустворчатые ворота. Они пользуются несколько меньшим спросом, чем так называемые «петли-стрелы».

Эти специальные накладные петли используются в тех участках древесного полотна, где толщина древесины небольшая и попросту не подходит, чтоб делать врезку.

Какие бывают виды?

Пожалуй, самыми востребованными среди прочих являются петли мебельные 8-шарнирные, которые устанавливаются без врезки. В остальном же у разнообразия этого вида петель похожее строение. Но они имеют существенные различия и об этом тоже нельзя забывать:

• Межкомнатные. В этой категории в учет берутся не только межкомнатные, но и входные двери тоже. Хотя для последних таковые петли используются не так уж и часто. Если говорить о межкомнатных, частое применение неврезного типа легко пояснить вот чем. Петли подобного плана на дверях смотрятся гораздо эстетичнее, их сможет установить человек даже с нулевым опытом в подобном деле. А у дверей из пластика срезать слой и вовсе нереально.
• Мебельные. На самом деле, классические не врезные петли в изготовлении мебели применяются не так часто. Гораздо чаще – при создании мебели в устаревшем стиле, либо уже в процессе ремонта.
• Уличные. Петли подобного плана для ворот на улице весьма габаритны, и, в основном, конкретно по этой самой причине, не так уж часто используются для установки ворот и калиток. В условиях современности предпочтение потребителей все больше отдается уже упомянутым петлям-стрелам. Они могут поддержать большой вес, и смотрятся красиво и эстетично. Зачастую можно увидеть подобные петли на воротах, выполненных под средние века. Петли бывают стандартными и фигурными.

Отдельно мебельные петли в дополнение подразделяются на категории. Выделить можно следующие:

• Карточные;
• Рояльные;
• Секретерные;
• Шарнирные.

И каждая из категорий обладает собственными особенностями:

• Карточные. Такие петли для мебели по размеру немного меньше, чем стандартные карточные. А по форме разделяются на обычные и фигурные.
• Рояльные. Уже устарели. Но, если еще не сняты с производства, то спрос на них имеется. По сути своей, это растянутые в длину карточные петли. Их можно увидеть на крышках, собственно, роялей, на раскладных столах или дверцах очень старой мебели.
• Секретерные. Подобие карточных. Но имеют закругленную форму. В основном применяются для дверок, открывающихся снизу вверх или в обратную сторону.
• Шарнирные. Они используются, в основном, там, где дерево имеет маленькую толщину. Существуют петли шарнирная большая (для крупногабаритной мебели) и малая (для тумбочек и так далее).

Как их монтировать?

Сделать это не так сложно, как может показаться на первый взгляд. Фрезеровать не нужно и это уже облегчает дело. Важно лишь следовать конкретному алгоритму. Понятнее будет, если пояснить все на примере установки такой петли на дверь в квартире:

• Для начала проводится разметка на самом полотне двери. Обычно отступается по 2,5 сантиметра сверху и снизу;
• Петлю надо приложить к разметке, чтоб обозначить точки для введения саморезов;
• Полотно вставляется в дверной проем, выполняется разметка под петки;
• В обозначенных точках высверливаются отверстия;
• Далее петля закрепляется на полотне. Нужно проверить плотность. При наличии люфтов – уплотните соединения. Это можно сделать при помощи плотного картона либо резины. Этот момент важен. Если проигнорировать его, со временем дверь начнет «гулять» и потихоньку выдирать петлю.

Если по завершению работы петля хорошо складывается, не наблюдается никаких щелей между петлей и полотном, то можно свободно устанавливать полотно в дверной проем.

Похожие статьи

Установка мебельных петель своими руками

Другие виды петель

Мы рассмотрели самые распространенные варианты мебельных петель, но стоит учитывать, что существуют и другие виды фурнитуры, которые встречаются реже. Тем не менее, подобные петли могут идти в комплекте с мебелью, и будет неплохо иметь представление об их особенностях.

Таблица 3. Редкие виды мебельных петель

Вид, иллюстрация	Описание
Рамочные	Такие шарниры используются только для стеклянных дверей с рамой. Они позволяют крепить к основе раму.
С накладным типом крепежных элементов	В случае всех перечисленных чашечных петель на четырех шарнирах возникает необходимость делать проем с помощью фрезерного оборудования непосредственно в фасаде. Если сделать это невозможно, то используют шарниры с накладным типом крепежных элементов. Главным их недостатком является невозможность регулировки двери относительно основания без демонтажа креплений.
Для стекол	Сюда можно отнести всю группу шарниров, которые применяются для фиксации дверей со стеклянной или зеркальной поверхностью. Они бывают внутренними или накладными.
Штырьевые	По внешнему виду они напоминают карточные шарниры стандартного типа. При этом вместо пластин в качестве креплений используются специальные штыри.

Как правильно устанавливать мебельные петли

Способ установки не представляет никаких сложностей, но вам для этого все-таки необходимы будут некоторые навыки и хотя бы небольшой опыт.

Что нужно для работы с фурнитурой?

Итак, обозначим базовый набор инструментов:

• фреза, имеющая диаметр 35 мм;
• сами петли;
• дрель;
• рулетка;
• ручка, маркер, карандаш;
• саморезы или шурупы 3.5*16 мм.

123

В первый раз, потренируйтесь на чем-то черновом. Не сверлите сразу дверцу. Прислушайтесь к этому совету. Для пробного раза, можно взять кусочек ДСП с попробовать просверлить в нем два-три отверстия.

На этом с отверстиями можно закончить. Переходим к дальнейшему шагу.

Пошаговая инструкция по креплению мебельных петель

Для того, чтобы ответить на вопрос, как установить мебельные петли на шкаф своими руками, нужно изучить пошаговое выполнение работ. Рассмотрим подробнее.

Проведение разметки

Чтобы правильно установить механизм, нужно нанести разметку. Это позволит точно знать, где нужно просверлить отверстия. Для начала нужно определиться с необходимым количеством петель.

Разметка является неотъемлемой частью планировки шкафа для правильной установки дверцы и корректной работы её петель.

Вес конструкции в кг	Высота конструкции в мм	Необходимое количество петель
9	до 1000	2
13	до 1500	3
18	до 2000	4
22	до 2500	5

Разметку рекомендуется проводить при помощи карандаша, а потом поверх отметить маркером. Это поможет избежать возникновения ошибок.

Отступите примерно 2,5 сантиметров от края изделия, при этом расстояние между петлями должны быть не менее 50 сантиметров. Нанесите разметку при помощи карандаша или маркера. При помощи самореза просверлите отверстия для будущего монтажа.

Следите за тем, чтобы участки для установки петлевых навесов на фасаде не находились напротив полок шкафа.

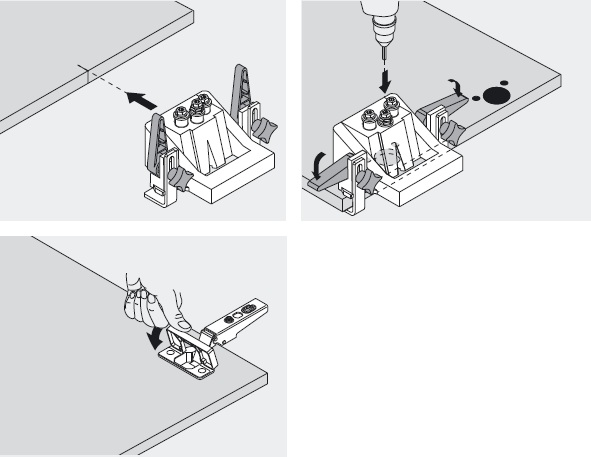

Подготовка отверстия

Теперь можно приступить к подготовке отверстия.

Для этого нужно просверлить при помощи дрели и сверла тоненькое отверстие. Чтобы было удобнее проводить работы, нужно положить конструкцию на пол или другую ровную поверхность. Отверстие должно быть примерно в 1 сантиметр глубиной.

Сверлить нужно медленно и аккуратно, чтобы не испортить мебели, просверлив дверцу насквозь.

Скорость сверления лучше подбирать самому, исходя из плотности материала, из которого сделан фасад и шкаф.

Крепление петли

В чашу конструкции нужно уложить часть, которая будет крепиться к боковине шкафа

Вставьте петли в выемки, это важно сделать аккуратно. Для более ровной установки отрегулируйте положение петли при помощи уровня и треугольника. Шуруповертом вкрутите саморезы в механизм

Шуруповертом вкрутите саморезы в механизм.

Ввиду того, что именно дверное полотно является подвижным объектом, в отличие от шкафа, начать крепление петли нужно с него.

Теперь нужно проверить прочность монтажа. Начните немного расшатывать конструкцию. Если она держится крепко, то можно продолжить монтаж.

Навешивание дверцы

На данном этапе необходимо максимально сосредоточиться и выполнять все медленно и аккуратно. Для упрощения работы нужно уложить мебель на ровную поверхность.

Сложность этого этапа работ заключается в необходимости вешать вручную полотно дверцы с установленными петлями таким образом, чтобы их корпуса попадали под платформы, закреплённые на панели шкафа.

Проведите разметку на дверце так же, как на каркасе. При помощи саморезов установите петлю и соедините дверцу с каркасом. Урегулируйте положение так, как будет удобно

Обратите внимание на то, чтобы не было щелей. Готово. На последнем этапе потребуется произвести регулировку петли, используя отвёртку

Основную роль в этой задаче сыграет соответствующий винт в корпусе центрального компонента механизма

На последнем этапе потребуется произвести регулировку петли, используя отвёртку. Основную роль в этой задаче сыграет соответствующий винт в корпусе центрального компонента механизма.

Виды петель по конструкции

Они представляют собой шарнирные узлы, соединяющие двери с корпусом шкафа. Различные конструктивные решения дают возможность оставлять открытым дверное полотно под определённым углом. По способу крепления фасадов вы можете подобрать следующие модели:

1. Четырёхшарнирные.
2. Антресольные.
3. Рояльные.
4. Для стеклянных дверей.

Четырёхшарнирные

Самыми распространёнными и популярными считаются 4-х шарнирные мебельные петли. Они отличаются универсальностью и высокой надёжностью. Различают три вида четырёхшарнирных петель, отличающихся друг от друга по способу скрепления чашки плеча с ответной планкой:

Slide-on. Выступающая часть ответной планки входит в плечо. Крепление осуществляется фиксирующим винтом. Соединение имеет с двух сторон насечки. Длину плеча можно удлинять и укорачивать, закрепляя соединение на насечках.

Clip-on. Такая система позволяет обходиться без винта. Части петли соединяются защёлкой. Такие навесы называют моделями быстрого монтажа. Дверку шкафа можно снять и установить на место без инструмента.

Key-hole. Плечо чашки накладывается отверстием на винт ответной планки. Края проёма вводятся под винт. Монтажное отверстие напоминает замочную скважину.

Их разновидности применяют в зависимости от положения закрытой двери относительно стенки корпуса шкафа. Бывают следующие четырёхшарнирные виды:

• накладная;
• полунакладная;
• вкладная;
• угловая;
• инверсная;
• штольная.

В закрытом состоянии двери петля плотно накладывается на торец боковой стенки шкафа. В основном их массово применяют в прямоугольных конструкциях кухонной мебели. Петля состоит из чашки с плечом и ответной планки. Как соединяются обе части, видно на рисунке.

Накладные поворотные шарниры ставят в шкафах спального и гостиного гарнитура, тумбочках и комодах. Механизмы обеспечивают плотное прилегание дверок ко всему периметру проёма мебели.

Существуют накладные механизмы, не требующие глубокой выработки в массиве фасада. Их применяют, когда толщина дверного полотна не позволяет сделать полноценное углубление под чашку. Крепление петель осуществляют без врезки только шурупами.

Полунакладная

Такие конструкции используют при навеске дверей на одну стенку с двух сторон. Их ставят в шифоньерах из нескольких секций, разделённых перегородками, чтобы смежные фасады при открытии не мешали друг другу. Для этого плечо сделано с небольшим изгибом. Деталь позволяет выдержать размеры между открытыми створками 5 – 10 мм.

Внутренняя или вкладная конструкция предназначена для того, чтобы при закрытии дверцы её фасад становился внутрь проёма шкафа на одном уровне с торцом боковины. Минимальный угол выноса дверного полотна составляет 90 градусов.

В отличие от предыдущих моделей плечо вкладной конструкции более изогнуто. Установка вкладных петель ничем не отличается от монтажа других 4-х шарнирных моделей.

Петли для углового шкафа кухни вы должны ставить там, где требуется навесить дверки под определённым углом к боковине корпуса. Различные модели рассчитаны на углы установки фасада по отношению к боковине корпуса 30, 45, 90, 135 и 180 градусов.

Выбирайте угловую модель петли, пользуясь следующей таблицей:

Какие еще есть виды мебельных петель

Остальные разновидности мебельных навесов используются от случая к случаю, для решения каких-то специфичных задач. Крепятся они саморезами без особых сложностей.

• Рояльные, карточные петли хороши для крепления подвижных створок, где не нужна регулировка. Например, в раскладываемых столах книжках, откидных столиках и т.д.
• Штырьевые и пяточковые петли также крепятся за торцы корпуса и фасадов, как и предыдущий тип. Используются, чтобы подчеркнуть некий антикварный вид мебели.

Отдельно можно выделить также:

• Накладные безчашные петли.
• Врезные шарнирные петли.
• Пружинные петли.

А также специфичные мебельные петли, используемые не для обычных фасадов из ДСП, МДФ, массива и т.д. Но также подразделяющиеся на те же виды, что и четырехшарнирные, просто отличающиеся внешне в виду своего функционального предназначения:

• Петли для стеклянных фасадов со сверлением и без сверления.
• Петли под фасады, собранные из алюминиевой рамки.

Вот, пожалуй, и все основные разновидности петель, которые используются в производстве корпусной мебели и легко можно найти в продаже.

Для дверей шкафа

Многие не знают, какие петли бывают для дверей шкафа. Их большое множество. Каждая из отдельного вида может выполнять свою функцию, которая на нее возлагается. Шкаф – это элемент мебели, который есть в разных жилых и офисных помещениях. Петли – это вспомогательные приспособления, которые в первую очередь обеспечивают подвижность некоторых компонентов конструкции.

Выбору этих изделий следует уделить отдельное внимание, поскольку производители выпускают разные типы петель и каждая модель имеет свое назначение. Данная разновидность изделия создается в соответствии с принятой, европейской стандартизацией. Подбирается для каждого вида мебели индивидуально

На выбор влияют возможность ее эксплуатации, назначения. Устанавливается во внутренней части изделия. На сегодняшний день эта фурнитура производиться из стали, латуни. На нее не имеет воздействие повышенная влажность, не подверженная коррозии, ржавчине. Долговечная в использовании

Подбирается для каждого вида мебели индивидуально. На выбор влияют возможность ее эксплуатации, назначения. Устанавливается во внутренней части изделия. На сегодняшний день эта фурнитура производиться из стали, латуни. На нее не имеет воздействие повышенная влажность, не подверженная коррозии, ржавчине. Долговечная в использовании

Данная разновидность изделия создается в соответствии с принятой, европейской стандартизацией. Подбирается для каждого вида мебели индивидуально. На выбор влияют возможность ее эксплуатации, назначения. Устанавливается во внутренней части изделия. На сегодняшний день эта фурнитура производиться из стали, латуни. На нее не имеет воздействие повышенная влажность, не подверженная коррозии, ржавчине. Долговечная в использовании.

Петли для мебели представляют собой устройство, которым створки дверной конструкции фиксируются к фасаду мебельного блока.

Накладные петли

Этот тип петель является классическим. Используется во многих мебельных изделиях. Обладает такими свойствами:

• Данный фиксирующий элемент может иметь различную форму, размеры.
• Выдерживает разные нагрузки.
• Предназначен для открытия, закрытия дверей различных мебельных гарнитуров.
• Открывает створки на 90 градусов.
• Не дает перекашиваться прикрепленным к нему деталям, удерживает их на нужном уровне.

Петли этого типа представляют собой четырехшарнирные механизмы, которые получили большое распространение среди пользователей.

Эта разновидность имеет такое название благодаря способу его установки, а именно накладным типом. Петля состоит чашки, находящейся на планке, которая будет монтироваться к внутренней стенке, крепежной петли, шарнира. Ее установка не требует сверление фасадной поверхности. Это преимущество отличает накладную петлю от других разновидностей, выручает, когда невозможно врезаться в фасад из-за его толщины. Недостаток – имеют тугое крепление. Это не позволяет совершать регулировку в трех положениях.

Обычно они монтируются на шкафах со створками распашного вида.

Петли 90 градусов

Эта петля, довольно распространенная у создателей мебельных фасадов. Название ее больше нарицательное, чем реальное. Она может открывать дверцы под большим углом, чем заявлено. Имеет несколько видов:

• Внешняя петля 90 °. Не имеет изгиба. Применяется для установки на дверцы, которые при закрывании не будут иметь зазор. В других случаях это расстояние может быть 1мм.
• Полувнешняя. Имеется средний изгиб. В мебельной индустрии применяется не часто. Его можно увидеть в кухонных гарнитурах, состоявших из двух рядов горизонтальных ящиков. Эта петля крепиться на нижнюю дверцу.
• Внутренняя. Имеет большой тип изгиба. При открывании двери происходит вынос ее за границу корпуса. Используется для подчеркивания толщины фасадных деталей.

Такие конструкции обеспечивают дверце угол раскрытия 90 градусов.

Петли 180 градусов

Имеет два вида: крокодил и прямая петля. Первый тип имеет сложный подвид чашки, из-за характеристик которой открытие двери происходит в развернутом виде на 180 градусов. Имеет также отличительную форму плечика. Второй вид применим для фальшивых панелей фасад которых прикрепляется к боковине, находящейся на одной плоскости.

Такой вид петель используется на кухонных угловых модулях.

Описание и назначение

Секретерные петли при закрытом положении дверцы становятся незаметными, некоторые из них имеют довольно сложную схему работы и до трёх поворотных осей. Эти приспособления стали неотъемлемой частью распашных конструкций дверок, обеспечивают их четкое открывание, являсь главным несущим элементом створок. Если посмотреть с технической точки зрения, то изделия такого типа представляют собой сочетание шарниров карточного и накладного типа.

Основное отличие секретерных моделей от других аналогичных вариантов — миниатюрные размеры. Они чаще всего используются для дверок, открывающихся в горизонтальном направлении. При монтаже могут как врезаться в поверхность дверцы или основания, а так и просто крепиться на винты.

Данные механизмы функционирования обеспечивают:

• высокую подвижность полотна двери;
• надежность крепления створок;
• длительный период службы.

Изделия имеют свои достоинства:

• регулируются сразу в трех направлениях без необходимости их предварительного демонтажа;
• обеспечивают плотное прилегание створки к коробу с одинаковыми зазорами;
• имеют большой угол распахивания (до 180 градусов).

Виды петель

По способу фиксации двери и устройству петли мебельная фурнитура имеет несколько видов. Для того, чтобы выбрать ту или иную модель, потребуется ознакомиться с применением каждой.

Таблица 1. Разновидности мебельных петель

Накладные и полунакладные

Петли такого типа на четырех шарнирах имеют большую популярность, чаще всего их можно встретить на различных шкафах с дверцами распашного вида. Отличительной особенностью является хорошая прочность, поэтому они без каких-либо проблем устанавливаются на двери как объемных, так и небольших конструкций. Благодаря подобным петлям дверцы будут легко открываться под максимально прямым углом. Они не позволяют им перекашиваться в одну из сторон, поддерживают их в едином положении.

При внешнем осмотре человек без соответствующего опыта не сможет найти в явные отличия в конструкции накладных и полунакладных петель, но все-таки они существуют. Так, если присмотреться к ним внимательно, то можно обнаружить что у полунакладной петли плечевой рычаг имеет больший изгиб. Эта особенность позволяет дверце в открытом виде заслонять только половину торца стенки. В случае с накладными шарнирами торец остается закрытым. Именно поэтому полунакладные шарниры предпочитают использовать лишь для перекрытий, к которым фиксируются дверцы с обеих сторон (в шкафах с тремя створками).

Такие петли имеют вид пластин, выполненных из металла, которые закрепляются друг с другом шарнирами. Обычно их фиксируют, целиком перекрывая один край конструкции двери, поэтому, даже если при внешнем осмотре они выглядят ненадежными, то в реальности это не совсем так. Петли такого вида позволяют надежно удерживать даже крупногабаритную дверцу. Характерное название им было дано по той причине, что подобную фурнитуру традиционно закрепляют с целью фиксации крышки рояля. Их еще принято называть инверсными, потому что они обеспечивают полное открытие двери. Закрепить шарниры подобного типа можно как с внутренней стороны, так и в торце стенки. В современных шкафах такие петли можно встретить крайне редко. В основном, их устанавливали в изделия производства СССР.

Стоит отметить, что инверсными называют, не только петли рояльного типа, но и другие четырехшарнирные. Полное открытие происходит благодаря хорошему изгибу плеча.

Маятниковые и пяточные

Такие мебельные шарниры тоже предполагают возможность раскрытия двери на 180 градусов. По своему строению они напоминают карточные петли. Отличие наблюдается лишь в том, что здесь имеется два механизма на шарнирах, которые фиксируются пластиной, благодаря чему дверь будет открываться без всяких препятствий в каждую сторону. Конечно, в обыденных предметах мебели подобные механизмы можно встретить очень редко.

Пяточные шарниры тоже относят к виду маятниковых. Фиксируются они в углу, сверху и снизу двери. Встретить их можно на небольших дверцах кухонных шкафчиков и на стеклянных изделиях.

Обзор видов

На рынке представлено большое разнообразие этих скрытых петель. Из них наиболее востребована барная, а также модели для секретеров и кухонной мебели.

В зависимости от параметров эксплуатации выделяют такие конструкции:

Универсальные модели можно закреплять как сверху, так и снизу, а остальные модели — только по назначению.

Традиционно скрытые петли делают из нержавеющей стали, латуни либо обычной стали. Самый бюджетный вариант — стальные. Однако нанесённые на них декоративное покрытие быстро стирается. Кроме того, эти изделия чувствительны к влажности. Более практичным вариантом станут изделия из нержавейки. Им не страшны перепады температур и действие влаги, но представлены в продаже только в одной — стальной — расцветке.

Стандартная ширина петли составляет 25-30 мм. В зависимости от той нагрузки, которую они будут испытывать, петли могут быть толще (D40) или тоньше (D15).

Некоторые производители выпускают скрытые петли со специальными противосъемными колпачками.

Ответ высоким требованиям производителей мебели

Производители мебели все время повышают требования к инструменту крепления фасадных элементов. Различные дизайнерские разработки при изготовлении мебели предполагают разные, необычные и нестандартные способы присоединения фасадов к корпусу.

Петли для дверей шкафа, тумбочки и других составляющих мебельного гарнитура или кухни должны обладать высоким запасом прочности, чтобы выдерживать многочисленные рабочие циклы на протяжении всего срока эксплуатации.

Сегодня производители могут предложить разработчикам мебели множество разновидностей мебельных петель, начиная с простой петли-лягушки и заканчивая петлей с доводчиком со сложным продуманным устройством.

Петли для стеклянных дверей

Мебельный дизайн не стоит на одном месте, все чаще мебель изготавливают с цельностеклянными элементами. Еще каких-то 20 лет назад стеклянная конструкция являла собой раздвижные или распашные двери с применением стекла. Рассмотрим, какие виды мебельных петель бывают для стеклянной мебели.

Накладные являются наиболее надежными для стеклянных дверей. Они не только являются отличным решением для распашных конструкций, но и украшают изделие. Чтобы повысить декоративные характеристики, некоторые элементы могут быть хромированными или иметь анодированное покрытие.

В отличие от традиционных накладных, эти виды мебельных петель и их установка позволяют крепить стеклянную створку под разными углами в разных положениях. Часто такие изделия оснащены встроенными доводчиками.

Петли полунакладные дают возможность регулировать положение уже установленной дверцы в трех направлениях. Если бы использовалась накладная петля, это было бы невозможно. Но чтобы установить данный элемент, необходимо сверлить три отверстия. Это сложная операция, практически невыполнимая в домашних условиях.

Внутренние виды петель для стеклянных мебельных дверей устроены более сложно и отличаются по способу монтажа. Изделие состоит из специальной монтажной планки, непосредственно петли, уплотнителей, а также декоративной заглушки.

установка накладных петель быстрого монтажа, универсальные петли для мебели и другие модели без фрезеровки

Признаки классификации

Навесы можно классифицировать по ряду определяющих признаков:

• Месту установки.
• Способу разъема механизма.
• Виду крепления к коробке.
• Материалу изготовления.
• Типу конструкции.

При этом следует учитывать, что петли выбираются самостоятельно лишь для дверей, которые изготовлены из МДФ или дерева (см.  Как сделать деревянные двери своими руками – лучшее решение при любых возможностях). Пластиковые, стальные и алюминиевые изделия поставляются полностью укомплектованными фурнитурой и навесами.

Место установки шарниров определяет их тип. Они могут быть:

• Для входных конструкций. Имеют большую прочность и габаритные размеры. К тому же такие изделия должны обеспечивать защиту от снятия створок, что станет дополнительным препятствием к несанкционированному взлому.
• Для межкомнатных проемов. Это простые конструкции более легкие и изящные.

Типы: преимущества и недостатки

Существует большое разнообразие навесов. Основные из них объединены в таблицу:

Преимущества	Недостатки
накладной элемент, виды
Простой монтаж, нужно аккуратно разметить местоположение навеса и закрепить его саморезами. Универсальность. Нет деления на левые и правые модели. Эстетичный внешний вид. Для изготовления используются качественные материалы, они практически не истираются. Небольшая цена и широкое применение. Надежная и длительная эксплуатация.	Полотно нельзя снять с шарнира. При необходимости демонтажа, петли полностью выкручиваются, что приводит к снятию. Со временем возможны перекосы. Применяются лишь для легких конструкций. Для установки требуются идеально ровные поверхности дверей и коробки.
Скрытый элемент
Безопасность. Невозможность злоумышленникам взломать конструкцию. Надежность. Изделие служит длительный срок. Красота. Скрытые петли не видно с наружной стороны. Шарниры составляют одно целое со стеной, расширяя зрительно пространство. Мощность. Выдерживают большой вес, до 50 килограмм, без провисания.	Ограничение угла распахивания до 90°, что затрудняет перемещение предметов больших габаритов. При попытке открыть двери шире может произойти деформация наличников и коробки. При монтаже шарниров фрезеруются пазы, что снижает прочность всей двери. Сложности при ремонте, требуется демонтаж. Восприимчивость к ударным нагрузкам. Могут возникнуть перекосы и заклинивание дверей.
Элементы торцевые
Не портят полотно двери. Они не врезаются, а крепятся на полотне в его невидимой части: внизу и вверху торца. Легко можно поменять сторону открывания — как у холодильника. Это альтернатива скрытым врезным элементам, но они дешевле и проще монтируются. Часто используются для стеклянных дверей.	Не рекомендуется сильно нагружать двери.
Врезная
Небольшая стоимость. Относительно простой монтаж. Универсальность. Нет необходимости выбирать левую и правую.	Для их изготовления используется обычная сталь, с последующим нанесением хрома или никеля.
Ввертная
Простота установки полотна на такие петли. Шарниры позволяют положение двери изменять в двух плоскостях. Существуют модели, регулируемые по высоте, что обеспечивает плотное прилегание полотна к каркасу проема. Универсальность конструкции.	Ограничение в использовании: подходят лишь изделиям с четвертями. Их нельзя закрепить на стандартную конструкцию, приобретенную в магазине.
Угловой навес
Это карточные навесы, имеющие форму угла. Им присущи такие же плюсы. В добавление — монтаж шарнира на дверях с притвором.	Устройство нельзя скрыть, что портит внешний вид.
Двухсторонний навес
Возможность распахивать полотно в две стороны. Это очень удобно для офисов и предприятий общественного питания, где большое скопление людей. Иначе изделия называются барные.	Нельзя сильно нагружать. Большая стоимость. Восприимчивость к ударным нагрузкам. Могут возникнуть перекосы и заклинивание.
Элементые на подшипниках
Легкий ход полотна двери даже с большим ее весом. Высокая безопасность. Фурнитуру нельзя срезать болгаркой или подобным инструментами. Простой ремонт, при котором выполняется замена вышедшего из строя подшипника, новым. Равномерно распределяется нагрузка от дверного полотна.	При плохом качестве подшипников, сепараторы могут рассыпаться, а шарики разлетятся.
Дверные рояльные изделия
Простота изделия, что обеспечивает минимальное количество деталей. Легкий монтаж, не требующий применения особых инструментов и оборудования. Не вызывает проблем эксплуатация и обслуживание фурнитуры. Бюджетная стоимость. Повышенная жесткость всей конструкции. Чаще такие изделия используются для дверей на шкафах и других предметах мебели.	Такие модели морально устарели, их активно вытеснили другие виды.

Перед походом в магазин

Прежде чем отправляться на поиски дверных петель, необходимо уточнить, какие особенности имеет дверная конструкция

Обратите внимание на следующие моменты:

• имеется ли притвор;
• каков вес полотна;
• насколько интенсивно дверь будет использоваться;
• в какую сторону открывается створка;
• ширина дверного полотна;
• какую степень взломоустойчивости требуется обеспечить.

Остается определиться, какие петли выбрать и в каком количестве.

Материал

Отечественные и зарубежные изготовители представляют модели из различных металлов и сплавов, отличающихся особенными свойствами.

• Латунированные. В основе находится алюминиевые, цинковые или стальные сплавы. Латунное покрытие обеспечивает легкий ход трущихся деталей и защищает их от коррозии.
• Латунные. Прочный и долговечный материал легко выдерживает высокие нагрузки и внушительный вес дверного полотна. Производятся в полированном виде или же с напылением из хрома.
• Стальные. Наиболее долговечные изделия. Все же и цена на них соответственная. Поэтому устанавливать их на межкомнатные полотна не всегда экономично. В большинстве случаев они используются для входных групп.

Петля-бабочка с притвором

Петли бабочки для межкомнатных дверей, которые оснащены притворами, более надежны. Об этом сообщают многочисленные отзывы мастеров. Данные петли имеют несколько вариаций. Они бывают:

• Левые;
• Правые;
• Универсальные.

Последняя из перечисленных может крепиться на любую дверь, а с другими все сложнее. Чтобы понять, какую петлю выбрать, нужно стать лицом к дверному проему: если изделие должно крепиться по левую руку, то нужно покупать «правые» бабочки, а если на правую, то «левые».

Чаще всего петли изготавливаются из латуни или стали. Нерадивые продавцы могут уверять, что их товар очень надежный, но не стоит верить на слова. Стоит выбирать петлю с напылением, которое дополнительно будет защищать предмет от коррозии.

Пошаговая инструкция врезки дверных петель своими руками

Врезка петель в двери требует предварительной подготовки. Поэтому перед тем, как начинать работы, правильно будет запастись следующим инструментом:

• Подставку для полотна дверного блока;
• Нож монтажный;
• Фрезер;
• Шаблон для фрезера;
• Шуруповерт;
• Стамеску;
• Молоток;
• Простой карандаш;
• Рулетку;
• Уровень строительный.

Предварительно подбирается оптимальный вариант петель для крепления полотна в дверной коробке. От качества изделия будет зависеть качество и продолжительность эксплуатации межкомнатной дверной конструкции

При этом важно учитывать и то, в какую сторону планируется открытие створки, т.к. есть петли правые и левые (разъемные), универсальные

Универсальные петли подходят для всех дверных блоков, независимо от того, с какой стороны они будут открываться. В этом случае при необходимости снять дверную створку придется демонтировать и сами элементы крепления.

Далее необходимо определиться с параметрами самой дверной конструкции, чтобы правильно рассчитать количество навесов.

Петли врезные, точнее их количество, необходимое для крепления дверей в коробке, рассчитывается по следующим критериям:

1. Толщины карты навеса. Чем толще петли, тем лучше качество крепления, меньше люфт и провисание полотна;
2. Гальваника, полировка – равномерное покрытие изделия, т.е. без сколов, царапин и выпуклостей;
3. Соосность, сопряжение отдельных элементов. Карты изделия должны быть одинаковыми, идеально прилегать друг к другу;
4. Крепления с подшипниками вместо стандартных противоскрипных колец характеризуются высоким качеством.

Врезка петель предполагает предварительную разметку места их крепления на межкомнатные двери. Для этого необходимо отмерить примерно по 25 см снизу и сверху от краев полотна. Далее к отмеченным точкам прикладываются навесы и обводятся простым карандашом. Выполняется выемка материала для выполнения скрытого монтажа изделия.

Первоначально одна часть крепления врезается в дверную створку, затем вторая в короб межкомнатного блока. При этом врезка изделия осуществляется вверх логотипом. Это позволит правильно установить петли.

Чтобы сделать качественную выемку материала из дверного блока под установку скрытых крепежей рекомендуется использовать предварительно подготовленный шаблон и профессиональный фрезерный станок.

Перед началом работ фрезер необходимо отрегулировать под требующуюся глубину (на толщину карты изделия). И только после предварительной настройки инструмента выполняется выборка материала.

При отсутствии специального фрезерного оборудования выборка материала с дверного полотна и коробки выполняется стандартным способом – с помощью молотка, стамески, острого строительного ножа.

По шаблону петель, который был предварительно начерчен на поверхности двери простым карандашом, сначала делается прорезь ножом на глубину ламината или шпона. Это позволит ограничить при выемке материала ход стамески и обеспечить ровный срез по краям. В сформированной рамочке также стамеской в прорезь на глубину карты петель выполняются отверстия.

Все образовавшиеся углы дополнительно обрабатываются с помощью угловой и прямой стамески. Проверяется качество среза. Для этого необходимо приложить крепежную деталь в подготовленное углубление, она должна в нем лежать идеально.

Следующий шаг – изготовление отверстий для вкручивания саморезов, с помощью которых навесы будут удерживаться на дверном полотне. Для этого используется электродрель со сверлом меньшего диаметра, чем диаметр самих саморезов.

Аналогичным способом изготавливаются выемки под врезные петли и на коробке для межкомнатных дверей. Для правильного расположения отверстий под крепежные детали короб необходимо предварительно подготовить. Для этого срезы выполняются под 45º. При этом обязательно учитывается высота полотна и необходимый зазор между ним и половым основание.

Как проводится регулировка скрытых дверных петель

После установки скрытых петель надо выполнить их регулировку. Эта процедура может потребоваться и из-за того, что в процессе эксплуатации полотно проседает.

Скрытые петли регулируются по трём направлениям:

1. По горизонтали. Для этого надо при помощи шестигранника поворачивать регулировочный винт, находящийся на правой стороне петли вверху. Таким образом, полотно выравнивается с обеих сторон относительно короба, при этом величина регулировки составляет 1 мм.

2. По вертикали. Для этого надо проворачивать регулировочный винт, он соединяет два рычага петли. Это позволяет выровнять зазоры между створкой, полом и верхом короба. Величина регулировки составляет 1,5–2 мм.

3. По прижиму. При помощи шестигранника проворачивают эксцентрик, находящийся на левой стороне петли. Добиваются равномерного прижима створки к коробу по всему периметру. Можно выполнить регулировку на 1 мм в ту или другую сторону.

После того как скрытые петли будут отрегулированы, можно установить декоративные накладки.

На что обращать внимание при выборе скрытых дверных петель

При выборе подобных изделий стоит обращать внимание не только на их стоимость, но и на эксплуатационные характеристики. Лучше покупать фурнитуру проверенных производителей, таких как AGB, Armadillo, Krona Koblenz и других

Не надо пытаться сэкономить, покупая петли сомнительного происхождения. Дверные петли должны обеспечивать не только плавное и лёгкое открывание полотна, но и надёжную фиксацию к коробу

Лучше покупать фурнитуру проверенных производителей, таких как AGB, Armadillo, Krona Koblenz и других. Не надо пытаться сэкономить, покупая петли сомнительного происхождения. Дверные петли должны обеспечивать не только плавное и лёгкое открывание полотна, но и надёжную фиксацию к коробу.

Итальянская компания AGB является известным производителем скрытых петель

Нет определённой инструкции по правильному выбору скрытых петель. Чтобы приобрести фурнитуру, соответствующую вашим требованиям, достаточно определить такие параметры:

1. Сторона открывания полотна. Есть правые и левые петли. Можно купить универсальные модели, но прочность у них ниже.
2. Размер петель. Для этого надо определиться с весом полотна. Если он составляет 15–25 кг, то достаточно петель длиной 7–8 см, а когда вес двери 25–40 кг, то надо устанавливать навесы длиной 10 см.
3. Количество петель. Этот показатель также зависит от веса дверного полотна. На лёгкие конструкции достаточно установить две петли. Если же полотно тяжёлое, то понадобится 3–4 навеса.
4. Материал. Для тяжёлых входных дверей надо приобретать петли из стали или латуни. Они более прочные, но и дорогие. Для межкомнатных конструкций можно использовать петли из сплава цамак. Их прочности достаточно для надёжной фиксации межкомнатных полотен, а стоимость такой фурнитуры меньше, чем у стальной или латунной.

Установка барных петель

Врезка дверных петель барного типа из-за конструкции осуществляется иначе. Изделие представляет собой два пружинных навеса. Створка может открываться в любую сторону с последующим возвратом на исходное место.

Чтобы врезать барные петли, инструкция по установке предусматривает выполнение следующих действий:

• В комплекте с барными навесами идёт ключ. Если его нет, можно взять шестигранник подходящего размера, и ослабить натяжение пружин.
• Под крепёжные пластины на торце створки и дверной коробке наносят разметку.
• Монтаж подразумевает обязательную выборку углублений. Без них зазор между полотном и рамой получится около 12 мм.
• Элементы фурнитуры фиксируют саморезами.

Дальнейшие действия направлены на регулировку пружин. Они могут срываться, поэтому их нужно натянуть, но не переусердствовать. Натяжку осуществляют винтом по часовой стрелке. По ходу регулировки проверяют плавность открывания двери. При сильно затянутой пружине створка туго будет отводиться в сторону. Если натяжка ослаблена, резкое закрывание дверного полотна закончится ударом о коробку из-за не успевания срабатывания механизма. Сжатие пружин проверяют периодически в процессе работы. Со временем они ослабевают, требуя дополнительной регулировки.

Осуществить врезку навесов любого типа сможет каждый. Такая специфическая фурнитура, как барные петли, обычно используется на дверях в барах, магазинах и других общественных заведениях. Дома такие навесы не востребованы.

Делаем разметку на дверном коробе

Перед разметкой на клиньях вывешивают дверное полотно, не забывая оставить необходимые зазоры: по 2-3 мм от верха, пола, левой и правой стороны. Проверяют правильность временной фиксации с помощью строительного уровня.

Чтобы установить «крыло» накладной петли, достаточно отступить 20-25 см от верха и низа, сделать отметку. С помощью строительного уровня провести параллельную полу, перпендикулярную косяку линию. Уже к ней приложить «крыло», обвести его карандашом. Затем, ориентируясь на разметку, приложить элемент, прикрутить его саморезами.

Что касается врезных, для них делают внутри контура выборку, орудуя стамеской и молотком. Ее глубина — по толщине «крыла».

Чтобы облегчить себе задачу, стоит принять правила:

1. Заранее врезать замок — и закрыть на него дверь, пока что стоящую на клиньях.
2. Не забывать проверять временную фиксацию двери с помощью строительного уровня — не должно быть отклонений ни по горизонтали, ни по вертикали.
3. Сделать временное вкручивание петли к косяку: затем снять его, чтобы обвести второе «крыло» на полотне.
4. При выборке внимательно следить за ее глубиной: при несоответствии створа в дальнейшем будет перекашиваться.

Вопросы и ответы по петлям-бабочкам

Вопрос	Ответ
После установки дверь косит или неплотно закрывается, что это значит?	Это значит, что петли прикручены с отклонением от общей центральной оси, которая проходит по стержню навесов. Нужно взять отвес, выяснить какая петля перекошена и перемонтировать ее.
Правда ли, что полотно на петлях бабочках со временем провисает?	При условии правильного монтажа, полотнам весом до 20 кг провисание не грозит. Если вес близок к верхнему пределу 30 – 40 кг, то для страховки можно закрепить 3 и даже 4 навеса на одно полотно.
Можно ли навешивать двери из сплошного массива на петли бабочки?	Крайне не желательно. Вес деревянного полотна стартует от 35 кг и может доходить до 80 кг, с огромной долей вероятности такие двери провиснут.
Насколько хороши петли бабочки с кольцами-втулками вместо подшипников?	Если полотно весит до 15 кг, то его можно смело крепить на петли с кольцами-втулками, они дешевле моделей с подшипниками на 30 – 40 %.
Почему наружную часть бабочки крепят к коробу, а внутреннюю к полотну.	Наружная карта широкая и отверстия идут по периметру, соответственно, при вкручивании самореза в самый край полотна есть вероятность расслоения или появления трещин.

Накладные петли: особенности и монтаж

Они относятся к карточному типу петель и состоят из двух пластин и шарнира. Пластины в раскрытом виде напоминают крылья бабочки, а при закрытии одно «крыло» входит в отверстие второй половины навеса. Таким образом, получается одна плоскость, которая становится незаметной. Они просты в установке и не требуют выборки древесины с дверной конструкции.

Цвет петель лучше подобрать в один тон с дверными ручками

Для монтажа требуется точный подбор саморезов. Шурупы должны быть спрятаны в специальные пазы пластин. Правильно подобранная фурнитура не будет мешать створке закрываться.

Выпускается два варианта навесов: на дверь с притвором и классический. В первой конструкции предусмотрен изгиб пластины, который обеспечивает плотное закрытие двери.

Преимущества пластин:

• имеют эстетичный внешний вид;
• не требуют специальных инструментов для монтажных работ;
• поворотный механизм практически не ломается.

Петли «бабочка» не относятся к идеальным механизмам и имеют свои недостатки.

Недостатки навесов:

• крепления рассчитаны только на идеально ровное полотно;
• некачественный металлический материал способствует деформированию изделия под тяжестью двери;
• снять дверь с навесов невозможно. Только путем откручивания саморезов предоставляется возможность замены полотна.

Правильная установка петель без врезки

Сегодня неврезное крепление остаётся востребованным среди потребителей, а значит, пошаговая инструкция по монтажу навесов без формирования паза сделает это процесс доступным для всех.

Чтобы навесить створку на дверной проём, подбирается соответствующая фурнитура. К традиционным скобяным изделиям относятся накладные петли «бабочка».

Для выполнения работы потребуются следующие инструменты:

• канцелярский нож;
• дрель или шуруповёрт;
• саморезы;
• свёрла.

Технология выполнения монтажных работ:

1. Разметка. Вначале нужно определить место, где будет установлено крепление. Оно монтируется на всех створках одинаково: от крайнего среза в нижней и верхней части полотна на расстоянии 200 ─ 250 мм.Разметка крайних отверстий производится шилом

   Рулеткой отмечаем начальную точку крепления. Отмечаем места вкручивания саморезов. Для этого используют шило, так как карандашом получится нечёткий вид. Им продавливаем точку, от которой саморез уже не уйдёт в сторону. Сначала намечаются верхние и нижние точки. Если произойдёт смещение петли, то средние отверстия исправят ошибку мастера.

2. Крепление петли к дверному полотну. Не рекомендуется сразу вкручивать шурупы в изделие. Вначале нужно высверлить в местах для саморезов неглубокие отверстия. Используют сверло в диаметре на 1 мм меньше диаметра самореза. Если диаметр стандартного самореза равен 3,5 мм, то для отверстия используется сверло диаметром 2,5 мм. Прикладывается навес и вкручиваются саморезы (верхний и нижний). Откидывается ответная планка. Зазоры между краями крепления и полотном должны быть одинаковыми.Проверка зазоров между петлей и полотном: они должны быть одинаковыми

   Если произошла ошибка в монтаже, один саморез нужно выкрутить и отрегулировать петлю. Потом исправление происходит с помощью средних отверстий. Для среднего самореза высверливаем также отверстие, в которое загоняется шуруп. Убеждаемся в правильности укрепления навеса и продолжаем в отверстия загонять остальные саморезы.

3. Разметка на коробе. Навесы лучше устанавливать когда короб ещё не вмонтирован в дверной проём. Но если это уже произошло, то монтаж петель на межкомнатные двери производится при помощи клиньев-подставок. Если всё совместилось, переходим к следующему этапу работы. Делаем отметки навесов на коробе.В местах со стрелками делаем пометки карандашом. Петля должна вплотную подходить к коробу.

   Убираем полотно в сторону.

4. Петля «бабочка» к дверному полотну крепится с небольшим зазором, а к коробу должна крепиться плотно.
5. Прикладываем и продавливаем шилом крайние отверстия.
6. Высверливаем отверстия под саморезы и вкручиваем их.
7. Проверяем работу на ошибки. Если они не обнаружены, то вкручиваем остальные шурупы.

Правильно установленная петля

Достоинства скрытых петель

Наверняка вы выбрали для установки петли скрытого монтажа не просто так, и это – правильный выбор. Вот какими качествами вы сможете воспользоваться после окончания монтажа петель:

• Абсолютная безопасность. Даже при всем желании злоумышленники не смогут проникнуть в ваше жилье путем срезания петель, так как изделия скрытого типа скрыты от постороннего вмешательства.
• Высокая прочность. Скрытые петли могут выдерживать вес не только деревянных, но и тяжелых металлических входных дверей – никаких ограничений по установке.
• Достойная надежность. Стандартные петли скрытого типа при правильном уходе прослужат вам многие десятилетия – возможно даже больше, чем сама дверь.
• Эстетичность. Скрытые петли нельзя увидеть с внешней стороны двери, благодаря чему дверные створки более привлекательно выглядят, что особенно касается деревянных.

Эстетичность внешнего вида петель

Теперь, когда вы точно убедились в правильности своего выбора, можно подготавливаться к тому, чтобы врезать петли дверные скрытой установки.

Другие виды мебельных петель

Карточные, рояльные, пятниковые петли для установки двери шкафа применяются редко. Они не имеют трехуровневую регулировку, не фиксируют дверку в открытом и закрытом положении. Нужен дополнительный фиксатор. Сегодня чаще используются как дополнительный элемент декора. Например, под старину.

Для монтажа горизонтальных накладных полотен, открывающихся вверх.

Антресольная

Секретерные

Используются для навешивания фасадов, открывающихся вниз.

Секретерная

Мы на своей практике узнали, как правильная установка и регулировка петель влияет на эксплуатацию шкафа в целом. Через некоторое время после сборки дверь платяного или кухонного шкафа перестала закрываться — верхняя часть полотна упиралась на каркас.

Чтобы исправить перекос и нормально пользоваться шкафом, пришлось заново регулировать все петли. Поэтому при монтаже желательно предупредить все отклонения, любая щель может повлечь деформацию всей конструкции шкафа.

Установка 8 обычных петель | Популярные Деревообработка

Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

Каждой двери нужна петля – Нэнси Хиллер покажет вам, какие петли использовать, преимущества каждого типа и способы их установки.

Везде, где есть дверь, должны быть и петли – и так же, как существует множество типов дверей, существует множество петель и способов установки. Даже если мы сузим поле до тех, которые используются в мебели и встроенных элементах (в отличие от входных дверей или ворот, предназначенных для крупного рогатого скота), вариантов много. В этой статье мы опишем использование и установку нескольких распространенных вариантов. В июньском номере 2018 года (#239) мы добавим пять менее распространенных.

Поворотные/накладные петли

Вертикальный люфт. Этот шарнир имел большой вертикальный люфт. Больший зазор под центральной частью ствола образовался из-за того, что я держал дверь вверх. Компенсируйте этот люфт при вкручивании шурупов, иначе дверь провиснет. №

Накладные петли носят декоративный характер, часто ассоциируются с эпохой, особенно со встроенными элементами начала 20 века, и просты в установке. Они бывают двух основных разновидностей: для вкладных или полунакладных дверей.

Сначала определите положение петель на двери. Многие петли-бабочки имеют небрежно установленные штифты, которые допускают большее движение, чем хотелось бы. (Оставайтесь с нами, я обращусь к этому позже.)

Установите одну створку петли на дверь, расположив ее так, чтобы ствол был на полпути к перекладине дверной петли. Если оставить ствол чуть менее чем наполовину над краем двери, это создаст небольшой зазор между дверью и боковой стенкой шкафа или лицевой рамой.

Просверлите два винта в каждой петле с помощью сверла Vix (специального сверла, которое просверливает отверстия по центру крепежных отверстий шарнира), затем вставьте два стальных винта того же размера, что и те, которые вы будете использовать при окончательной сборке. Оставьте третье отверстие в покое на случай, если вам нужно отрегулировать положение шарнира.

Установить дверь в проеме на прокладки. Для этой демонстрации я использовал пенни. Я также приклеил пенни к стержню петли, чтобы создать зазор такой же ширины. Держите дверь одной рукой, а другой просверлите по два отверстия в каждой петле. Затем вставьте винты и проверьте посадку.

Недорогие прокладки. Дверь опирается на пару монет, которые действуют как прокладки; еще одна пара прокладок приклеивается к стержню петли, чтобы создать желаемый зазор между дверью и рамой.

Если в стволе слишком большой люфт, отрегулируйте посадку, переместив винт в третье отверстие, потянув или толкнув дверцу вверх или вниз, пока она не будет висеть так, как вам нужно.

После установки двери разметьте отверстия для окончательного навешивания, снимите петли, отшлифуйте и отшлифуйте. Затем вставьте отделочные винты.

Вы можете использовать тот же метод для полунакладных дверей; просто вставьте монеты под выступ шпунта.

Вкладные, полунакладные и накладные двери

Пример вкладных, полунакладных и накладных дверей

В этой статье содержится ссылка на ряд терминов краснодеревщиков, касающихся трех различных конфигураций дверей относительно их корпуса – вкладных, полунакладных и накладных . Прежде чем мы углубимся в каждую петлю, стоит указать, что означают эти термины. (Примечание. Для этих приложений можно использовать другие типы шарниров — в этой врезке рассматриваются только шарниры, описанные в этой статье.)

Встроенные двери находятся внутри шкафа. Этот стиль можно использовать как с бескаркасными, так и с фасадными шкафами. Традиционно в мебели со встроенными дверями использовались петли встык или петли-бабочки (хотя в старой мебели распространены и другие разновидности, такие как петли с ремешком или «крысиный хвост»). Европейские петли можно использовать для вкладных дверей в современных шкафах.

Полунакладные (также называемые полувкладными) двери имеют шпунты, которые позволяют заключить половину толщины двери внутрь корпуса. Эти двери можно повесить на петли-бабочки или европейские петли. Поскольку вокруг двери нет видимого зазора, эти петли облегчают установку.

Накладные двери нависают над лицевой рамой (или безрамным проемом). Европейские петли обычно используются для этого приложения.

Петли встык

Петли встык широко используются в мебели и встроенных конструкциях. Хотя они бывают разных размеров и типов, большинство из них устанавливаются в соответствии с базовой последовательностью шагов.

Самая простая форма стыковых петель — это накладная петля, не требующая врезки. Они настолько просты в установке, что мы не будем их здесь рассматривать.

Традиционные стыковые петли бывают двух типов: обжимные и необжимные. Опрессована петля или нет, можно определить по тому, как она сидит, когда полностью открыта — обжатая петля имеет зазор в закрытом состоянии.

Наиболее распространенным типом петли, которую мы использовали в Англии, была петля с фиксированным штифтом без обжатия, которую мы врезали только в дверную стойку (я опишу применение, в котором это требуется, позже в этой статье). В Соединенных Штатах мы врезаем их наполовину в дверь, а наполовину в шкаф, поэтому я подробно опишу эту технику.

Стыковые петли с фиксированным штифтом без обжатия

Обжатые. Обжатый шарнир имеет листы, загнутые внутрь к центру ствола.

Определите положение петель. Затем выровняйте линию конца петли вокруг лицевой стороны стойки петли. Положите каждую петлю на место и отметьте положение противоположного конца створки разметочным ножом.

Установите калибр для ширины паза и разметьте край стойки петли.

Без штамповки. Петли, которые не обжаты, имеют свои листы на одной линии со стволом.

Если у вас есть два разметочных калибра, установите второй на глубину паза: прижмите створку петли к опорной поверхности калибра и регулируйте, пока штифт (или режущий диск) не окажется чуть ниже штифта в центре корпуса петли.

Разметьте ширину. Чтобы разметить ширину паза, установите разметочную линейку от края лепестков петли до центра штифта в середине ствола.

Теперь, когда вы видите глубину паза, начертите линию на лицевой стороне двери с каждого конца петли.

Отметьте эту ширину между внешними линиями.

Используйте широкое долото, чтобы вырезать отходы. Начните с серии надрезов поперек волокон. Держитесь немного подальше от каждого конца, чтобы не повредить эти плечи. Вы очистите их позже.

Разметьте толщину. Установите калибр чуть меньше половины толщины ствола. Насколько бы ваш штифт (или режущий диск) не находился в центре штифта петли, это будет половина зазора, который у вас будет вокруг двери.

Затем используйте долото, чтобы срезать отходы. После того, как вы удалили большую часть чипсов, обрежьте их до базовой линии, избегая кусочков отходов, оставшихся на каждом конце.

Это легко. При резке поперек волокон, чтобы разбить отходы, останавливайтесь недалеко от базовой линии, чтобы не заходить слишком глубоко.

Держите стамеску вертикально, скосом внутрь паза, и обрежьте остатки на каждом конце, спускаясь к базовой линии. Завершите, обрезав эти отходы до линии. Проверьте посадку и при необходимости отрежьте больше материала.

Отходы. Сотрите отходы, проявляя особую осторожность, помещая кончик долота в калиброванную линию, чтобы удалить последнюю стружку.

Используйте временные винты при установке дверей. Просто убедитесь, что вы используете винты того же размера или немного меньше, чем те, которые вы будете использовать для окончательной установки. Здесь я использовал винты Twinfast #6 x 5⁄8”, которые легко вставлять и снимать. Используйте сверло Vix, чтобы просверлить отверстия для двух внешних винтов в каждой петле. Оставьте третью дыру в покое. Если вам нужно отрегулировать положение шарнира, вы можете позже просверлить новое отверстие.

Вставьте дверь в ее проем, при необходимости подвигая, чтобы получить желаемый зазор внизу. (Я использовал пару монет.) Отметьте ножом верхний и нижний углы каждой петли.

Установить на место. Когда дверь установлена ​​на место, отметьте положение петель на раме шкафа с помощью ножа. Я также обвожу карандашом следы от ножей, чтобы их было лучше видно.

Переверните шкаф на бок, чтобы закончить врезную компоновку.

Повторите шаги, описанные выше, чтобы разметить пазы петель на шкафу. Когда вы закончите вырезать пазы, проверьте соответствие.

Штифт, обжимные шарнирные петли

(врезанные в дверь и корпус)

Скользящий дом. Поместите дверь так, чтобы створки петель совпали, затем вставьте штифты.

Процесс установки шарнирных петель аналогичен описанному выше, но с некоторыми отличиями. Петли со свободным штифтом имеют тенденцию к обжатию. Они также отличаются от необжатых петель с неподвижным штифтом положением их корпуса на двери, тогда как петли в первом примере выше врезные, так что внешний край дверной стойки касается корпуса петли примерно в его центре. , петли с обжимным штифтом устанавливаются так, чтобы весь ствол не касался края двери; Таким образом, вы можете осторожно постучать по наконечнику штифта снизу отверткой и молотком, чтобы удалить его.

Поскольку штифты являются съемными, важно установить шарниры так, чтобы штифт опускался в ствол. Например, шарнирные петли имеют один фиксированный наконечник, который идет снизу; штифт с другим наконечником, закрепленным на его конце, должен упасть сверху.

Начните с установки разметочного шаблона на ширину паза. Однако в этом случае ширина паза будет равна ширине одной створки, потому что ствол будет выступать из шкафа.

Полная глубина. Штифтовая петля врезана заподлицо с деревом, поэтому установите калибр на толщину одного листа.

Отметьте ширину паза. Затем установите другой калибр на толщину паза – в данном случае на толщину одной створки петли.

Отметьте толщину на двери и повторите описанные выше процессы, чтобы завершить разметку.

После того, как вы вкрутите первую створку в каждый паз, положите дверь в ее проеме на прокладки и перенесите положение петель на шкаф, как в первом примере, и вырежьте пазы. Теперь вы готовы примерить посадку.

Стыковые петли с фиксированным штифтом без обжатия

(врезные только в дверь)

Створка, без цилиндра. Чтобы рассчитать ширину врезной петли со свободным штифтом, установите калибр только на ширину каждой створки.

Для некоторых работ требуется, чтобы петли без обжатия полностью врезались в дверь. Хотя это редкость в Соединенных Штатах, этот метод часто используется в Англии. Это экономит труд, но, возможно, менее долговечно, особенно для тяжелых дверей, потому что весь вес двери приходится на винты. Буфет My Arts & Crafts в выпуске за ноябрь 2017 года — пример ситуации, требующей применения этого метода. Поскольку двери отодвинуты примерно на 1 дюйм от передней поверхности шкафа, они не будут работать, если они будут врезаны наполовину в шкаф так же, как и дверь.

Этот метод в основном такой же, как и первый метод стыкового соединения, за исключением того, что калибр для толщины паза должен быть установлен чуть ниже толщины всего ствола: Если вы хотите, чтобы зазор вокруг двери, например, 1⁄32″, вы должны установить толщину ствола минус 1⁄32″.

Разметьте и вырежьте паз, как в первом примере выше.

Для переноса положения петель на шкаф установите дверь в ее проеме на прокладки, но отметьте острым карандашом, а не ножом. Снимите дверь и отметьте ширину створки на боковой стороне шкафа с помощью маркировочной планки; это поможет вам выровнять дверь спереди назад.

Разоблачение. Фиксированные штифты, не обжатые торцы будут входить в дверь, при этом боковая створка шкафа будет выступать на величину желаемого зазора вокруг двери, поэтому я устанавливаю калибр меньше толщины ствола примерно на 1⁄32″.

Поскольку петли снабжены фиксированными штифтами, подвешивание дверей таким способом немного неудобно: приходится держать дверь одной рукой, а другой сверлить отверстия для петель. Это может занять более одной попытки. Я считаю, что лучше всего просверлить первое отверстие в верхней петле, а затем вставить винт в верхнее отверстие. Я крепко держу дверь и закрываю ее, чтобы проверить, находится ли лицевая сторона дверцы на одном уровне с фасадом шкафа. Если он гордый, я использую шпатель, чтобы отметить центр следующего отверстия немного дальше, убираю дверь, просверливаю отверстие в этом новом месте и пробую снова. Когда лицевая сторона двери окажется там, где она должна быть, я просверливаю самое нижнее отверстие в нижней петле, вставляю винт и повторяю. Как только у вас будет винт в верхней и нижней петлях, вы должны быть дома свободны.

Петли для фортепиано

В центре. Центр длины двери отмечен карандашом, а петля расположена так, чтобы ее центральное отверстие находилось над этой линией.

Рояльные петли обеспечивают постоянную поддержку дверей и крышек больших ящиков. Их можно отрезать по длине ножовкой, а затем установить непосредственно на край двери или крышки без прорези.

Петли для фортепиано имеют ряд отверстий по всей длине. Иногда несколько отверстий удлиняют, чтобы можно было регулировать положение дверцы. Это работает, когда вы используете всю длину петли, но во многих работах требуется обрезать петлю до нестандартной длины. В этих случаях результат будет более аккуратным, если вы отцентрируете отверстия на дверце или крышке, которую устанавливаете.

Аккуратная работа. Бита Vix подойдет для шарниров фортепиано, хотя их листы тонкие, что дает меньше мяса для зенковки на фрезе, поэтому убедитесь, что фреза правильно входит в отверстие шарнира.

После того, как вы ввинтите достаточное количество шурупов в сторону дверцы, чтобы удерживать петлю на месте, прижмите дверцу на петлях к корпусу в ее окончательном положении. Ствол должен выступать на шкафу точно так же, как и на двери (или вообще не выступать, если вы так установили петлю на двери). Просверлите отверстие на одном конце и вставьте винт, затем повторите на другом. Если вам нужно немного подогнать дверь в любую сторону, чтобы выровнять петлю относительно шкафа, выверните винт, переместите петлю, просверлите и вставьте шуруп в ближайшее к первому отверстию. Когда вы довольны подгонкой, просверлите и вставьте остальные винты.

Европейские петли

Большие отверстия. Сначала просверлите отверстия для чашек петель с помощью сверла Форстнера 35 мм. Сверлильный станок с упором повышает точность. Край отверстия должен находиться на расстоянии 1⁄8″ от края стойки шарнира.

Европейские петли представлены в головокружительном разнообразии, каждая из которых предназначена для работы в различных ситуациях. Большинство из них состоят из двух частей — петли и монтажной пластины, хотя те, которые предназначены для шкафов с лицевой рамой, имеют встроенную монтажную пластину. В зависимости от того, какую комбинацию петли и монтажной пластины вы используете, эти петли могут работать с дверями, которые являются вкладными, полунакладными (иногда, что сбивает с толку, называется «полувкладными») или полными накладными дверями, в которых вся толщина двери гордится лицом кабинета.

Маленькие дырочки. Как и в случае с другими петлями, я использую сверло Vix, чтобы просверлить отверстия для крепежных винтов после того, как будут просверлены большие отверстия для чашек петель. Выравнивание легкое, так как шарнир сидит в больших отверстиях для чашек шарнира.

Есть еще много других вариантов: полностью накладная дверь может заходить на лицевую сторону шкафа на 1⁄4 дюйма или 11⁄4 дюйма, в зависимости от используемой монтажной пластины. Двери могут открываться на 95º или на 165º. Они могут быть самозакрывающимися (они не удерживаются в закрытом состоянии, но требуют защелки) или самозакрывающимися. Некоторые из этих петель даже доступны с функцией плавного закрывания, которая закрывает дверь для вас, как только вы слегка на нее нажимаете.

Несмотря на огромное разнообразие, все эти петли имеют одинаковую схему сверления паза чашки петли в двери: отверстие просверливается на глубину чашки (около 1⁄2 дюйма) сверлом Форстнера 35 мм. Край отверстия должен быть на расстоянии 1⁄8 дюйма от края дверной стойки.

Открытая спина. Проще всего установить эти петли до того, как вы прикрепите шкаф обратно. Просто вставьте дверь в проем, закрепите ее клином, чтобы зафиксировать на месте, и просверлите отверстия внутри шкафа.

Сначала решите, где вы хотите установить петли. Имейте в виду любые фиксированные полки или другие элементы интерьера, которые могут мешать. Эти петли и монтажные пластины занимают больше места внутри шкафа, чем многие другие типы.

Выглядит знакомо. Как и европейская петля для вкладных дверей, накладная петля для бескаркасных шкафов включает в себя петлю и монтажную пластину.

Если вы используете сверлильный станок, установите глубину, равную толщине чашки петли. Затем просверлите винты с помощью сверла Vix #5. Вставьте винты.

После этой первоначальной работы способ установки отличается в зависимости от вашего стиля европейской петли и плана установки.

Вкладные дверцы бескаркасных шкафов

Нескользящая посадка. Петли для лицевой рамы отличаются от других европейских петель тем, что монтажная пластина со стороны шкафа надевается на край лицевой рамы.

Хотя этот метод подходит для бескаркасных шкафов, он также подходит и для шкафов с лицевой рамкой, при условии, что лицевая рама не выступает в дверной проем. И даже если лицевая рама выступает в проем, вы все равно можете использовать этот метод, если вы выдвинете монтажную пластину так, чтобы она находилась на одной линии с внутренним краем лицевой рамы.

Большинство дверей требуют регулировки после установки. Все европейские петли легко регулируются по вертикали, и теперь большинство из них позволяют регулировать посадку в поперечном направлении, а также внутрь и наружу.

Полная накладка на бескаркасные шкафы

Закрепите на столбе. Очевидно, эта дверь внизу нуждается в некоторой доработке. Не беспокойтесь – европейские петли созданы именно для таких ситуаций.

Винты на петле позволяют смещать дверь внутрь и наружу, в поперечном или вертикальном направлении.

Метод для накладных дверей аналогичен методу для вкладных дверей, однако вам необходимо купить монтажную пластину для желаемого размера наложения (т. е. размера шкафа, закрываемого дверью). Здесь я использовал пластину нулевой высоты с прямым шарниром для наложения 3/4 дюйма. Опять же, это можно использовать на шкафах с лицевой рамкой.

После этой регулировки фуга вокруг двери ровная.

Установите и зафиксируйте дверь на месте, пока она будет висеть. Затем выполните шаги, используемые для установки и регулировки вкладных дверей.

Петли лицевой рамы

Петли лицевой рамы предназначены для случаев, когда лицевая рама выступает в дверной проем. Эти петли имеют монтажные пластины, которые просто надеваются на край лицевой рамы толщиной 3/4 дюйма. (Если ваша лицевая рама толще, вы можете надрезать раму.) Просверлите отверстие для чашки петли и винты, затем прикрепите петлю к двери.

Уроки на вынос

Есть много способов повесить дверь, и это лишь некоторые из распространенных петель. На самом деле, вот как сузить выбор:

■  Ваши двери будут вкладными или накладными?

■ Следует ли скрывать петли? Если да, рассмотрите европейские петли.

■ Соответствуете ли вы существующей двери? Существующая дверная фурнитура поможет вам.

■ Каков ваш бюджет? 4-футовая секция фортепианной петли может стоить 10 долларов, в то время как подвешивание 4-футовой двери с тремя качественными репродукциями шаровых наконечников может стоить 50 долларов.

■   Насколько вам нужна возможность регулировки? Врезные торцевые петли практически ничего не дают; Европейские петли обеспечивают регулировку в трех плоскостях.

■ Если у вас минимальная комплектация в магазине, рассмотрите петлю для фортепиано, для которой потребуются дрель и отвертка. Если у вас есть традиционный ручной инструмент, используйте полностью врезные приклады.

■  Окончательное решение: что доступно?

Наконец, конечно, не забудьте эти монетки. PWM

Нэнси управляет компанией NR Hiller Design Inc. недалеко от Блумингтона, штат Индиана.

---

Рекомендации по продуктам

Вот некоторые расходные материалы и инструменты, которые необходимы нам в повседневной работе в магазине. Мы можем получать комиссию с продаж, на которые ссылаются наши ссылки; тем не менее, мы тщательно отобрали эти продукты за их полезность и качество.

• Клей для кожи Titebond

• Бит для обрезки заподлицо

• Защита органов слуха

Все о европетлях | Семейный мастер на все руки

С дверцами шкафа легко!

1 / 24

Семейный мастер на все руки

3 причины полюбить европейские петли

Европейские петли, также называемые «чашечными петлями» или «скрытыми петлями», выглядят сложными. Но на самом деле их намного проще установить, чем традиционные петли. Узнайте, как починить кухонные шкафы с европетлями здесь.

2 / 24

Family Handyman

1. Простота установки

Традиционные петли сложны в установке. И если вы ошибетесь, вы застряли. С европетлями вы просто просверливаете одно большое отверстие и вкручиваете несколько шурупов. Поместите эту дыру в нужное место, а остальное будет надежно защищено. Узнайте, как починить сломанную дверную петлю, здесь.

3 / 24

Семейный мастер на все руки

2. Простота регулировки

С традиционными петлями вы можете потратить часы на то, чтобы правильно подогнать их: строгать или шлифовать дверь, подгонять или сдвигать петли… С европетлями вы можете сдвигать дверь внутрь и наружу , вверх и вниз или из стороны в сторону, просто поворачивая винты.

4 / 24

Семейный мастер на все руки

3.

Мгновенное включение и выключение

При использовании традиционных петель для снятия дверей необходимо выкручивать винты или штифты петель. Такие европейские петли, как эта, просто защелкиваются на монтажных пластинах, чтобы вы могли мгновенно проверить, подходит ли дверь. Затем потяните рычаг фиксатора, чтобы снять дверцу для отделки.

5 / 24

Семейный мастер на все руки

Правильный выбор петли

При выборе правильной петли необходимо ответить на 4 основных вопроса:

• Лицевая рамка или нет?
• Вкладные или накладные двери?
• Сколько наложения
• Как далеко вы хотите, чтобы ваши двери открывались?

Читайте дальше, чтобы узнать больше об этих вопросах.

6 / 24

Семейный мастер на все руки

1. Лицевая рамка или нет?

Бескаркасный или «евростильный» шкаф – это, по сути, коробка. Шкаф с лицевой рамой имеет рамку, окружающую отверстие коробки. Петли, такие как петли лицевой рамы, показанные выше, крепятся к лицевой раме, как правило, с помощью одного винта. Петли, подобные петлям бескаркасного шкафа, показанные выше, прикрепляются к монтажной пластине, привинченной к шкафу. Они предназначены для бескаркасных шкафов, но их можно использовать со шкафами с лицевой рамой, если вы купите специальные монтажные кронштейны. Узнайте, как установить шкафы здесь.

7 / 24

Семейный мастер на все руки

2. Вкладные или накладные двери?

Вкладные двери устанавливаются заподлицо с передней частью шкафа; накладные двери закрывают всю переднюю часть или ее часть. Некоторые двери, называемые «частичными вкладышами» (не показаны), представляют собой комбинацию того и другого. Мы показываем здесь бескаркасные шкафы, но те же условия применяются к шкафам с лицевой рамой. Хотите обновить дверцы шкафа? Узнайте, как здесь.

8 / 24

Семейный мастер на все руки

3. Сколько накладок?

Если вы выбираете накладные двери, вам нужно решить, сколько. У некоторых бескаркасных петель величина накладок определяется толщиной монтажной пластины; более толстая монтажная пластина приводит к меньшему наложению.

9 / 24

Семейный мастер на все руки

4. Насколько далеко должны открываться двери?

Самые простые, маленькие и недорогие петли обычно открываются на 105 или 110 градусов. Если вы хотите, чтобы ваши двери открывались дальше для облегчения доступа внутрь шкафа, петли будут более громоздкими и дорогими.

10 / 24

Семейный мастер на все руки

Установка европетли

Независимо от того, какой тип петли вы выберете, петли сначала крепятся на дверь, а затем на шкаф. Для установки петель шкафа вам нужно будет просверлить два набора отверстий в двери. Во-первых, есть «отверстие для чашки», большое отверстие, в которое входит петля. Это отверстие имеет диаметр 35 мм (1-3/8 дюйма) для всех европейских петель. Вам понадобится сверло Форстнера, чтобы просверлить его (20 долларов в домашних центрах или онлайн). Во-вторых, вы просверлите два направляющих отверстия для винтов, которыми петля крепится к двери. Инструкции подскажут вам, какой бит использовать. Некоторые европейские петли поставляются с полноразмерным шаблоном для маркировки обоих наборов отверстий, но многие петли не имеют. В этом случае инструкции будут включать масштабный чертеж в миллиметрах (не в дюймах), и вам придется сделать шаблон самостоятельно. Читайте пошаговую инструкцию по установке европетли.

11 / 24

Семейный мастер на все руки

1. Изготовьте шаблон

Изготовьте шаблон из старой визитной карточки. Сложите открытку по краю куска дерева . Измерив от сгиба, начертите линию, указывающую расположение крепежных винтов. Разрежьте открытку по этой линии. Нарисуйте центральную линию на карточке, затем измерьте расстояние от загнутого края до центра отверстия для чашки. Проделайте здесь отверстие с помощью шила.

12 / 24

Семейный мастер на все руки

2. Отметьте дверь

Определите расположение петель на двери. Расстояние от верха или низа двери до осевой линии петли обычно составляет от 2 до 3 дюймов. Нарисуйте осевые линии петель с помощью угольника или деревянного обрезка. Совместите шаблон с центральной линией, указывающей, где будет проходить петля. Обведите край карты, чтобы отметить линию крепежного винта, а затем используйте шило, чтобы отметить центр отверстия под чашку.

13 / 24

Family Handyman

3. Просверлите отверстие под чашку

Сверлом Форстнера диаметром 35 мм (1-3/8 дюйма) просверлите до тех пор, пока верхняя часть сверла не окажется примерно на одном уровне с деревом. Используйте само сверло, чтобы оценить, насколько глубоко вы просверлили отверстие.

14 / 24

Family Handyman

4. Отметьте отверстия для винтов

Поместите петлю в отверстие под чашку, затем отметьте отверстия для крепежных винтов петли (фото выше). Просверлите направляющие отверстия (убедитесь, что вы не просверлите дверь насквозь!), затем прикрепите петлю к двери.

15 / 24

Семейный мастер на все руки

5. Лицевая рама: закрепите петлю

Для установки петель на шкафы с лицевой рамой переверните шкаф на бок, а затем поставьте дверь рядом с ним. Упритесь выступающими частями петель в лицевую раму. Отцентрируйте дверь. Убедитесь, что выступы на петлях соприкасаются с лицевой рамой, а затем с помощью шила отметьте центры направляющих отверстий для монтажных винтов. Просверлите отверстия и установите винты. Поднимите шкаф и точно отрегулируйте положение двери, поворачивая регулировочные винты петли. Изучите советы по сборке кабинета с лицевой рамой здесь.

16 / 24

Family Handyman

6. Петли для бескаркасных шкафов: Установите монтажную пластину

Петли для петель для бескаркасных шкафов имеют отдельную монтажную пластину. В инструкции указано правильное расстояние от переднего края шкафа до винтовой линии. Нарисуйте винтовые линии внутри шкафа. Прикрепите монтажные пластины к петлям. Поставьте шкаф на бок, затем прижмите дверь к шкафу. Отцентрируйте дверь из стороны в сторону. Совместите отверстия монтажной пластины с линиями отступа. Отметьте центры отверстий. Отодвиньте дверь от шкафа и снимите монтажные пластины. Просверлите направляющие отверстия, затем прикрепите монтажные пластины к шкафу. Защелкните петли на пластинах, затем поднимите шкаф и отрегулируйте петли по мере необходимости. Узнайте, как установить бескаркасные шкафы здесь.

17 / 24

Семейный мастер на все руки

Советы по европетлям

Вот список советов наших специалистов, которые помогут упростить установку европетлей.

18 / 24

Семейный мастер на все руки

Отметьте свой шаблон

Приобретенные в магазине шаблоны, такие как этот, имеют множество отверстий для различных петель. Слишком легко использовать неправильные отверстия. Чтобы этого не произошло, отметьте нужные отверстия краской или маркером.

19 / 24

Sylvie Bouchard/Shutterstock

Go метрические

В мире европетлей все метрические. Например, вам понадобится метрическая линейка, чтобы сделать собственный шаблон для маркировки. Примерно за доллар вы можете купить метрическую линейку в любом магазине, где продаются школьные принадлежности.

20 / 24

Семейный мастер на все руки

Просверлите неглубокие начальные отверстия

Крошечные винты, которые поставляются с европетлями, часто выламываются из мягкой древесины или фанеры. Таким образом, вместо того, чтобы сверлить направляющее отверстие на всю глубину для шурупов, просто создайте углубление для позиционирования шурупа с помощью сверла, шила или даже гвоздя. Если вы случайно сорвете винт, узнайте, как это сделать, здесь.

21 / 24

Семейный мастер на все руки

Лучше всего использовать сетевую дрель

Вы можете просверливать отверстия в чашках с помощью аккумуляторной дрели, но это напрягает дрель и быстро разряжает аккумулятор. Сетевая дрель делает работу быстрее и качественнее. Если вы решите приобрести аккумуляторную дрель, вот наше руководство для покупателей.

22 / 24

Семейный мастер на все руки

Не забудьте бамперы

Большинство европейских петель самозакрывающиеся, что означает, что двери сильно и громко хлопают. Возьмите листы бамперов для шкафов с клейкой основой в любом домашнем центре за пару долларов.

23 / 24

Семейный мастер на все руки

Быстрые, надежные осевые линии

Чтобы отметить идеальные осевые линии для петель, положите коробку шкафа на бок и выровняйте по ней дверцу. Затем проследите вдоль маркировочного блока (шириной от 2 до 3 дюймов). Используйте этикетки клейкой ленты, чтобы сопоставить двери с их расположением.

24 / 24

Семейный мастер на все руки

Оставьте регулировку для последних

Европетли обеспечивают идеальное выравнивание. Но не беспокойтесь об этом, пока шкафы не будут установлены. Возиться с регулировкой до того, как ваши шкафы будут выровнены и выровнены, — пустая трата времени.

Первоначально опубликовано: 27 июля 2017 г.

Скрытые петли — это просто! Видео и иллюстрированное руководство

Сложность

Средний уровень

|

Скрытые петли — ЛУЧШИЙ способ добавить двери к вашим проектам. В этом иллюстрированном руководстве с видеоруководством мы упростим и упростим установку скрытых петель на шкафы.

Почему скрытые петли?

Скрытые петли (иногда называемые европетлями) — мой любимый тип петель.

• Спрятан за дверцей для аккуратного вида шкафа
• Много вариантов, чтобы получить именно то, что вам нужно для вашего шкафа
• Доступен в большинстве магазинов товаров для дома
• Доступная цена
• Открывается без бокового зазора
• Легко открывается и закрывается, не требует магнитной застежки для удержания в закрытом состоянии
• Легко регулируется с помощью отвертки
• На самом деле очень легко установить с небольшими знаниями!

Да, я это сказал! Эти петли на самом деле легко установить, нужно лишь немного знать, как это сделать. В этом видео я прохожу весь процесс выбора и установки этих петель для шкафа.

А вот и другие подробности, обещанные в видео:

Выбор подходящей петли

Скрытые петли поставляются в различных вариантах, чтобы помочь вам выбрать правильный метод установки и накладку для вашего конкретного шкафа. Вот основные варианты:

С рамкой для лица или без рамки?

Скрытые петли для лицевой рамки отличаются от бескаркасных скрытых петель только тем, как они крепятся к корпусу шкафа. Если ваш шкаф представляет собой шкаф с лицевой рамой, он будет иметь отделку по передним краям каркаса.

Основное различие между петлями заключается в том, как они крепятся к шкафу. Бескаркасная скрытая петля будет иметь пластину, а лицевая рама будет иметь кронштейн, который надевается на лицевую раму.

Варианты бескаркасных накладок

Если у вас бескаркасный шкаф, есть два стандартных варианта накладок.

• Полная бескаркасная накладка предназначена для отдельно стоящих шкафов, в которых петли расположены только с одной стороны корпуса. Это наиболее распространено и обычно представляет собой накладку 5/8 дюйма или 1/2 дюйма (проверьте марку вашей петли). Сюда входят шкафы с двойными дверцами, если петли не прикреплены к одной стороне корпуса. Вот пример бескаркасной петли с полным наложением.
• Бескаркасная половинная накладка предназначен для ситуаций, когда две двери имеют одну и ту же сторону каркаса. Это необычно, но если вы строите свои собственные шкафы на ходу, удобно иметь эти петли. Вот пример бескаркасной полунакладной петли.

Варианты накладок на лицевую рамку

Стандартная лицевая рамка имеет толщину 1-1/2 дюйма.  Таким образом, существует множество вариантов накладок на лицевую рамку.  Вот наиболее распространенные:

• 1-1/4 Накладка — используется для дверцы шкафа, почти полностью закрывающей лицевую раму (наиболее распространенная). Это оставит 1/4 дюйма раскрытия вокруг двери.
• 1″ Накладка — Дверные крышки 1″ лицевой рамы. Иногда используется для торцевых шкафов или когда требуется больше раскрытия лицевой рамки.
• Накладка 1/2 дюйма — Может использоваться, когда две дверцы шкафа устанавливаются на одну и ту же стойку лицевой рамы 1×2.   Также может использоваться для большего раскрытия лицевой рамы.
• Накладка 1/4 дюйма или 5/16 дюйма — используется для полунакладок, когда открывается большая часть рамки лица.

Калибровка дверей

Размеры дверей просты.

• Измерить отверстие
• Добавьте количество накладок петли
• Добавьте желаемую величину наложения на стороне, не являющейся петлевой
• Добавьте величину наложения сверху и снизу

Установка петель на двери

Независимо от типа крепления петли (безрамная или лицевая) и накладки, установка на дверь шкафа, как правило, однородна. НЕОБХОДИМО свериться с вашими петлями для получения шаблона или более подробной информации. Вот стандартная настройка, которую я использую для сверления отверстий в дверце шкафа

• Отверстия 35 мм (стандартные для большинства зажимных приспособлений) или сверло Форстнера 1-3/8 дюйма
• Глубокое отверстие 1/2 дюйма
• Вставка 5 мм
• 2-1/2″ до 3-1/2″ от верха или низа двери, если третья петля для более высоких дверей, третья петля располагается по центру двери.

После того, как вы просверлите отверстия для скрытых петель, просто поместите петлю в отверстие и выровняйте ее с помощью угольника или линейки на двух петлях. Затем предварительно просверлите отверстия с помощью самоцентрирующегося сверла и закрепите винтами.

Установка скрытых петель на лицевой раме шкафов

Установка скрытых петель на лицевой раме очень проста, так как скоба петли охватывает лицевую раму. Единственный фитинг будет вверх или вниз. Для установки

• Измерьте центр петли до верха двери. (Должен быть от 2-1/2″ до 3-1/2″ в зависимости от того, где вы просверлили отверстия)
• Вычтите желаемое верхнее наложение из этого измерения.
• Отметьте на лицевой раме шкафа это расстояние от верхнего края вниз и проведите горизонтальную линию на внутреннем крае лицевой рамы.
• Прикрепите шарнирный кронштейн винтом по центру линии.
• На скрытых петлях обычно есть регулировка вверх и вниз, чтобы ваши двери идеально выровнялись.
