Описание монтажа и установки Направляющих TANDEM для 18- 19 мм – монтаж на замки – полное выдвижение Blum. Как смонтировать в шкафчик TANDEM 18-19 мм Blum .Инструкция, Размеры , присадка и остальные нюансы при монтаже направляющих Тандем 18-19 мм Blum. В

Описание монтажа и установки  Направляющих TANDEM для 18- 19 мм полное выдвижение Blum. Как смонтировать в шкафчик TANDEM 18-19 мм Blum .Инструкция, Размеры , присадка и остальные нюансы при монтаже направляющих

1. Обработка боковин. Ширина ДНА выдвижного ящика Тандем.

Ящик должен иметь выступающее ребро, роль которого в том, чтобы закрыть направляющую, т.к. Тандем — это скрытые направляющие. Также ребро служит для фиксации ящика на них. Толщина ребра должна быть для Tandem 18 мм.

ДСП 18 мм: ШИРИНА ДНА = ВНУТР. ШИРИНА КОРПУСА — 49 мм

На примере шкаф у нас 600 мм.   Направляющие 500 мм .Внутренняя ширина корпуса 564 мм  Ширина дна 564-49 = 515 мм , Размер ДНА   —  515 х 490 мм

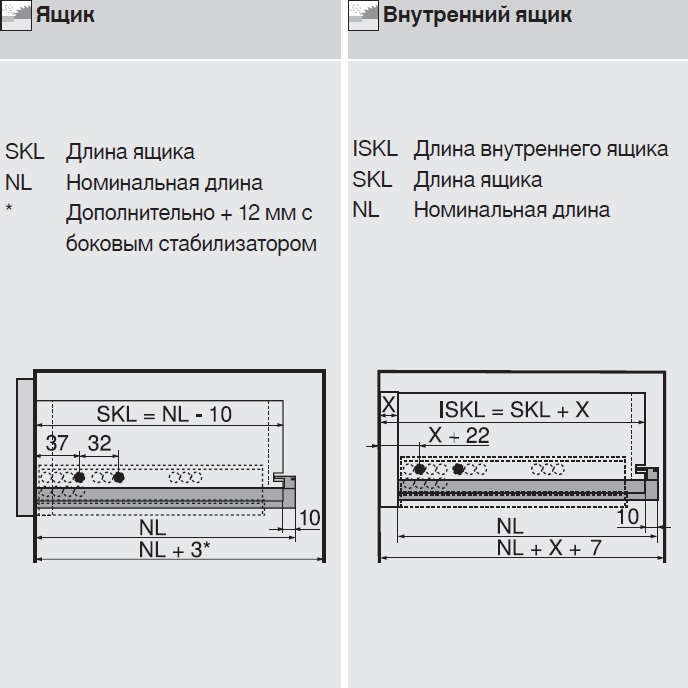

2. Длина ДНА и глубина корпуса.

После сборки все должно выглядеть так, как на рисунке слева.
Обратите внимание, на Длину дна.
ДЛИНА ДНА = ДЛИНА НАПРАВЛЯЮЩЕЙ — 10 мм.
Разберем на примере.
Допустим, мы выбрали направляющую 500 мм.
Тогда ДЛИНА ДНА = 500 — 10 = 490 мм.

При ширине шкафа 600 мм размер ДНА   —  515 х 490 мм

Обратите внимание на глубину корпуса!
Например, если мы выбрали направляющую 500 мм, то глубина корпуса = 500 + 3 = 503 мм.

3. Высота ящика.

Общая высота стенок ящиков = 138*4 = 552 мм.
Три ящика высотой 100 мм — это 300 мм.
Тогда нижний будет высотой 552 — 300 = 252 мм.
Надеюсь, идея понятна!

4. Установка замков на выдвижной ящик.

После того, как ящик собран, установите замки. Замки служат для фиксации ящика на направляющих Тандем.

Все просто: плотно приложите замок между ребром и фасадом и зафиксируйте на саморезы.

Кстати, замок также обеспечивает регулировку фасада по высоте! (Колесик на замке).

5. Отверстия в задней стенке выдвижного ящика.

Насверлите отверстия в задней стенке ящика, как показано на рисунке. Эти отверстия служат для дополнительной фиксации выдвижного ящика специальным штырем, который находится на конце направляющих и позволяет, также, регулировать наклон фасада.

Как установить выдвижной ящик на направляющие Тандем

Обратите внимание на размер 37 мм от края корпуса до 4 — го отверстия в направляющей, он должен выдерживаться точно! Левая и правая направляющая должны находиться на одном уровне. Под уровнем мы понимаем одинаковый отсчет размеров относительно корпуса (шкафчика). Обратите внимание на правильные позиции направляющих на одной стенке. Расстояние между направляющими (третий рисунок) нужно выбрать так, чтобы между верхом ящика и следующей направляющей был зазор не менее 7 мм!, а лучше больше, мы бы рекомендовали не менее 20 мм.
Учтите этот момент при расчете высоты боковин ящика!

Разновидности ящиков TANDEMBOX и советы по их установке

Хотите сделать пространство кухни или гостиной более функциональным? Вам помогут надежные системы выдвижения TANDEMBOX Blum, которые вписываются в любой интерьер и помогают сэкономить время и силы при монтаже.

TANDEMBOX представляет собой систему выдвижения, состоящую из ящиков с металлическими боковинами и проверенных временем направляющих. Производителям мебели они хорошо известны надежностью, высоким комфортом движения и функциональностью.

Особенности системы:

  • полное выдвижение;

  • плавный ход независимо от нагрузки;

  • возможность установки внутренних разделителей ORGA-LINE;

  • встроенный BLUMOTION, возможность дополнительного использования TIP-ON BLUMOTION, SERVO-DRIVE;

  • удобная регулировка и монтаж фасада без инструмента.

Система подходит как для стандартных решений, так и для специальных конструкций. Лаконичный дизайн — еще одно преимущество: за счет металлического релинга и прямой боковины того же цвета ящик сочетается с большинством современных стилей.

На рынке РБ представлены ящики TANDEMBOX antaro с прямоугольным релингом. Пластмассовые валики обеспечивают плавное движение при динамической нагрузке  от 30 до 50 кг. А встроенная технология BLUMOTION закрывает ящик бесшумно и мягко — на протяжении всего срока службы мебели.

TANDEMBOX antaro используют как функциональную конструкцию в шкафах разного назначения:

  1. Шкаф под мойку. Ящик с П-образным вырезом помогает задействовать полезное пространство для хранения тряпок, губок, моющих средств и мусорных мешков.

  2. SPACE CORNER. Угловой шкаф с ящиками полного выдвижения позволяет эргономично использовать полезное пространство в углу.

  3. SPACE TWIN. Узкий шкаф с диагонально расположенными направляющими открывается плавно и стабильно.

  4. SPACE TOWER. Шкаф для запасов, оснащенный TANDEMBOX со вставками из прозрачного стекла, предоставляет удобный доступ к содержимому.



Подчеркивая целостность дизайна, все элементы выдержаны в едином цветовом решении. Доступны варианты: белый шелк, серый металлик, серый орион, терра черный. Для высоты C и D можно выбрать боковину со вставкой из пластика, МДФ, ДСП, металла, дерева, кожи.

Советы по установке

Производителю важно, чтобы клиенты могли устанавливать изделия Blum с минимальными затратами времени и сил. Поэтому не меняет карту сверления и раскрой. Более того — предоставляет специальные шаблоны, сверлильно-присадочные станки и приспособления для сборки, с которыми монтаж получается точным.


Мастеру или конечному потребителю остается собрать систему в несколько шагов:

  1. Присоединить к задней стенке царги, зафиксировать дно будущего ящика и фасад с креплениями.

  2. Прикрепить к фасаду релинги, к боковинам — заглушки.

  3. Отрегулировать наклон на головке релинга, чтобы получить идеальный рисунок фасадов.

  4. Задвинуть вставку и зафиксировать задним держателем: это можно сделать в любой момент использования ящика.

Монтаж системы выдвижения TANDEMBOX прост и не требует инструмента. Главное — соблюдать последовательность из руководства.

Цена ТАНДЕМБОКС Блюм зависит от размеров корпуса и комплектации ящика. Рассчитать точную стоимость системы выдвижения помогут сотрудники «Антарион Групп».
