Установка дверь купе: Установка раздвижных межкомнатных дверей; монтаж дверей купе

Установка раздвижных межкомнатных дверей; монтаж дверей купе

В стремлении по максимуму освободить пространство маленькой квартиры хозяева переделывают даже дверные блоки. Одним из грамотных решений является установка раздвижной межкомнатной двери, створка которой откатывается за стену, не образуя мёртвую зону.

Содержание

  • 1 Особенности и преимущества
  • 2 Что необходимо для монтажа?
  • 3 Как установить раздвижные межкомнатные двери своими руками?
    • 3.1 Монтаж бруса
    • 3.2 Монтаж направляющей
    • 3.3 Как собрать раздвижные двери?
    • 3.4 Монтаж фурнитуры
    • 3.5 Отделка проёма
  • 4 Уход и эксплуатация
  • 5 Как снять дверь купе?

Особенности и преимущества

Основным отличием раздвижных систем является рабочий механизм. Традиционные петли заменены роликами. Перемещение полотна происходит по рельсу. Ролики могут крепиться только сверху створки или одновременно сверху и снизу. Во втором случае нагрузка равномерно распределяется на два рельса.

Срок эксплуатации механизма увеличивается, но есть один недостаток. Нижний элемент часто забивается грязью. Если её не чистить, створку заклинит.

Выполнить установку межкомнатных дверей купе своими руками несложно. Основная работа заключается в правильном замере, монтаже роликового механизма, направляющих, навешивании дверного полотна. Створка подойдёт из массива, филёнчатая, шпонированная, любого другого материала.

Различают два вида откатных конструкций:

  • створка уходит за стену;

  • полотно уходит внутрь стены.

Второй вариант удобнее, но сложен в изготовлении. Система предусматривает сборку пенала, устанавливаемого вместо перегородки.

Популярность откатных конструкций обусловлена большим количеством преимуществ:

  • экономия полезной площади за счёт отсутствия мёртвой зоны;
  • создание красивого современного стиля;
  • простой монтаж;
  • одностворчатая или двустворчатая конструкция позволяет закрыть проём любой ширины;
  • увеличение срока эксплуатации дверного блока за счёт равномерного распределения нагрузки по рельсу.

Недостатком считается снижение уровня звукоизоляции и герметичности. Сверху и снизу дверной конструкции образуется около 5 мм зазор, через который в комнату проникают посторонние звуки, запахи.

Что необходимо для монтажа?

Решившись на установку дверей купе своими руками, нужно знать, какие понадобятся материалы:

  • Рейлинг. Представляет собой балку, закреплённую анкерами к поверхности стены. Обычно используют деревянный брус сечением 50х50 мм. К нему фиксируют рельсу.
  • Механизм. В набор входят ролики, ограничители, направляющий нож, рельса.

  • Фурнитура. Для сдвижных систем выпускают специальные врезные ручки, замки.

  • Створка, наличники, доборы.

Из инструментов понадобится дрель, шуруповёрт, отвёртка, электролобзик, уровень, рулетка и карандаш.

Как установить раздвижные межкомнатные двери своими руками?

К монтажу раздвижных межкомнатных дверей приступают после выравнивания стен. В комнате должен быть чистовой пол и проверена вертикальность дверного проёма. Если напольное покрытие отсутствует, то при выполнении замеров учитывают его толщину.

Основной проблемой, как установить двери купе является сложность монтажа верхней балки и рельса. Рейлинг должен быть идеально выставлен по уровню и высоте, плотно прилегать к стене, надёжно зафиксирован анкерами.

До начала монтажных работ определяют, в какую сторону будет откатываться створка. Если изделия два, то предусматривают свободное пространство с обеих сторон проёма.

Инструкция по установке раздвижной двери состоит из пунктов:

  • монтаж бруса;
  • крепление рельса;
  • сборка механизма и навешивание полотна;
  • установка фурнитуры;
  • декоративная отделка проёма.

Монтаж бруса

Начало монтажа дверей купе предусматривает нанесение разметки на стену для верхнего бруса. Створку плотно прислоняют к проёму. С учётом ширины рельса и зазора 5 мм на стене отмечают границу расположения балки. Полотно отставляют в сторону. По отметке проводят горизонтальную линию.

Для открывающейся вправо створки брус располагают так, чтобы его середина находилась над правой частью коробки. По уровню выставляют горизонтальность. В брусе и стене просверливают отверстия и делают надёжное крепление анкерами верхней балки.

Монтаж направляющей

При монтаже сдвижных дверей верхний рельс прикручивают саморезами к нижней плоскости бруса. Для удобства его можно закрепить к балке заранее. После фиксации в рельс вставляют ролики и прогоняют для проверки беспрепятственного скольжения.

Если монтаж межкомнатной двери купе предусматривает нижнее крепление, то установку направляющей выполняют тремя способами:

  1. В напольном покрытии вырезают паз. Внутрь погружают нижний рельс для роликов.
  2. Направляющую фиксируют сверху к напольному покрытию без вырезки паза. С обеих сторон закрывают порогом.
  3. Направляющую устанавливают на торец нижней части створки внутрь заранее прорезанного паза.

Третий способ подходит, если вместо нижних роликов используется направляющий нож, который просто придерживает открывающееся полотно. Элемент фиксируют к напольному покрытию.

Как собрать раздвижные двери?

Начинают сборку раздвижной двери с установки роликов. Расположение выбирают, руководствуясь инструкцией производителя. Ролики могут устанавливаться с отступом от края 1/6 ширины створки или непосредственно на краю. Во втором варианте отступ образуют монтажные пластины.

На торце отмечают карандашом место для роликов. Можно предварительно просверлить отверстия для свободного входа метизов. Монтажные пластины прикручивают саморезами длиной не менее 70 мм. В них вставляют резьбовые опоры, боковые крышки. На резьбу штырей накручивают платформу роликов.

Если у раздвижных дверей на роликах снизу будет установлен направляющий нож, то в торце полотна делают паз на 2 мм шире его толщины. Сам рельс можно даже не устанавливать. Глубина обычно составляет от 10 до 18 мм. Паз выбирают не на всю ширину торца полотна, а оставляют на краях участок без прорези около 10 мм. Это будут ограничители.

По окончании сборки механизма приступают к установке сдвижной двери своими руками на подготовленные направляющие. Изделие прокатывают по рельсу для проверки хода.

Монтаж фурнитуры

Финалом установки откатной двери своими руками является монтаж фурнитуры. Все элементы удобней крепить до навешивания полотна. Сначала нужно установить в полозья ограничитель для двери – резиновый амортизатор. Створку ещё раз проверяют на свободный ход, отмечают места для ручек и замка и снимают полотно с направляющей.

Для фурнитуры вырезают пазы. Вырубку древесины обычно выполняют стамеской. Частично помогает высверливание. После монтажа ручек и замка створку обратно навешивают на направляющую.

Отделка проёма

По окончании установки навесных дверей приступают к декорированию проёма доборами и наличниками.

Элементы придают завершённый вид конструкции. Для того чтобы скрыть механизм, к брусу крепят доборную доску.

Уход и эксплуатация

В процессе использования раздвижной конструкции может потребоваться регулировка полотна, если замечено его провисание. Для устранения дефекта снимают верхний добор. На ролике находят регулировочный винт. Его надо прокручивать, одновременно проверяя устранение провисания полотна.

Уход за раздвижной системой предусматривает очистку направляющих от мусора. Ролики смазывают, а при износе выполняют замену. Створку закрывают плавно. При резких движениях ролики могут вылететь из направляющей.

Как снять дверь купе?

Способы снятия створки зависят от типа раздвижной системы. Если сверху стоят ролики с одним колесом, а снизу направляющий нож, то полотно слегка приподнимают, чтобы нож вышел из паза. Низ оттягивают на себя. Под наклоном полотно опускают на пол. В это время из направляющей должны выйти ролики.

Если сверху и снизу створки стоят двойные ролики, то сначала откручивают ограничители. Дверное полотно просто выкатывают из направляющей. Раздвижные системы премиум класса оснащены доводчиком. Крепление механизма откручивают только от полотна. Доводчик остаётся висеть на дверной коробке.

Раздвижная система удобна в использовании и легко устанавливается. При соблюдении правил эксплуатации качественные ролики прослужат долгие годы.

Как установить дверь купе, этапы установки двери купе

Двери-купе не рекомендуется ставить в помещениях, которые требуют полной звуко- и теплоизоляции.

1 этап. Подготовка проёма.

При установке данной двери одним из главных условий является максимально точное совпадение плоскостей (отсутствие перекоса) стен у данного проёма и ровного пола по всей длине перемещения двери.

1) Перед началом установки межкомнатной двери убедитесь, что проем сформирован (т. е. имеет четкие размеры: высоту, ширину и толщину), оформлен в чистом виде (гипсокартон обрезан, нет торчащего кирпича, пенобетона).

— ширина проёма, Н— высота пройма, Т— толщина стены

2) Чтобы деревянная дверь свободно открывалась, верхняя часть проема и пол должны быть параллельны и горизонтальны (проверяется уровнем и рулеткой). Допускается непараллельность не более 5 мм в зоне дверного проема.

3) Чтобы дверь висела ровно и не цеплялась за пол, необходимо перед монтажом её убедиться в том, что боковые стороны проема должны быть параллельны и вертикальны (проверяется отвесом, отклонение не более 5 мм на 2 м).

4) Чтобы монтировать дверь надежно, требуется, чтобы стены вокруг проема должны составлять единую плоскость (проверяется длинным правилом, отклонение плоскостности может составлять не более 5 мм на проем).


5) Ровно межкомнатные двери раздвижного типа можно навесить только в том случае, если проем не имеет сужений, т. е. его размеры по обеим сторонам стены могут различаться не более чем на 5 мм на сторону (проверяется рулеткой).

6) Ширина проёма должна быть меньше ширины полотна для отсутствия просветов при закрытой двери, а высота такой, чтобы закрывались роликовые механизмы.

2 этап. Отделка проёма доборами и наличниками.

Проём оформляем, используя доборные планки соответствующие толщине стен, на которые крепятся наличники. Крепить доборы можно с помощью саморезов, финишных гвоздей, жидких гвоздей или монтажной пены, которой же и заполняются пустоты.

3 этап. Установка дистанционной прокладки.

1) Перед монтажом раздвижной двери необходимо сделать отметку вверх на расстоянии 60 мм от края дверного проема – на этой высоте будет находиться нижний край дистанционной подкладки. В качестве дистанционной подкладки используется брус из древесины хвойных пород 50 мм х 70 мм. Если стена с изгибом, для сохранения ровности бруска можно подложить соответствующие прокладки из плотного материала. 10-15 мм больше толщины При небольших изгибах стены брусок можно плотно прикрутить к стене без прокладок, главное, чтобы крепящийся на него направляющий алюминиевый профиль сохранил свою прямолинейность. По отметке провести горизонтальную линию над дверным проемом и в сторону раздвижения двери на величину длины алюминиевой направляющей. Длина дистанционной подкладки равна длине алюминиевой направляющей. Длина направляющей на одностворчатое купе -2 м, на — двустворчатое -3 м.

2) При помощи саморезов толщиной 4-5 мм и длиной 50-60 мм по разметке прикрепить к стене дистанционную подкладку так, чтобы ее нижний край проходил точно по линии разметки, а середина длины подкладки оказалась над углом проема со стороны отката двери. Даже при неровной стене дистанционная подкладка должна остаться прямой.

3) Верхний профиль крепим к бруску с помощью саморезов таким образом, чтобы расстояние между стеной (наличником) и полотном составляло 4-10 мм.

Отверстия в профиле под саморезы просверливаем по середине и снимаем фаски, для их плотной потайной посадки. Крепим верхнюю направляющую к нижней части бруска (дистанционной прокладки) при помощи саморезов 3,5 х 20 мм.

4 этап. Установка роликов и ограничительного штифта.

1) К верхнему торцу дверного полотна межкомнатной двери при помощи саморезов, входящих в комплект поставки, прикрепить захваты (поз. 2 рисунок 1) на расстоянии D от края полотна (см. таблицу 1). Полукруглые вырезы в захватах должны быть обращены к стене.

Таблица 1.

А

D

600

100

700

100

800

110

900

110

А — ширина полотна межкомнатной двери
D — расстояние от середины захвата до края дверного полотна

2) На нижнем торце двери выбираем паз, не доходящий до краёв 1-2 см. (см. рисунок 2). Ширина паза должна быть на 1-2 мм больше толщины флажка (ролика). Выбрать паз можно с помощью фрезера, либо путём просверливания отверстий с дальнейшей выборкой стамеской. В паз установить нижнюю направляющую.

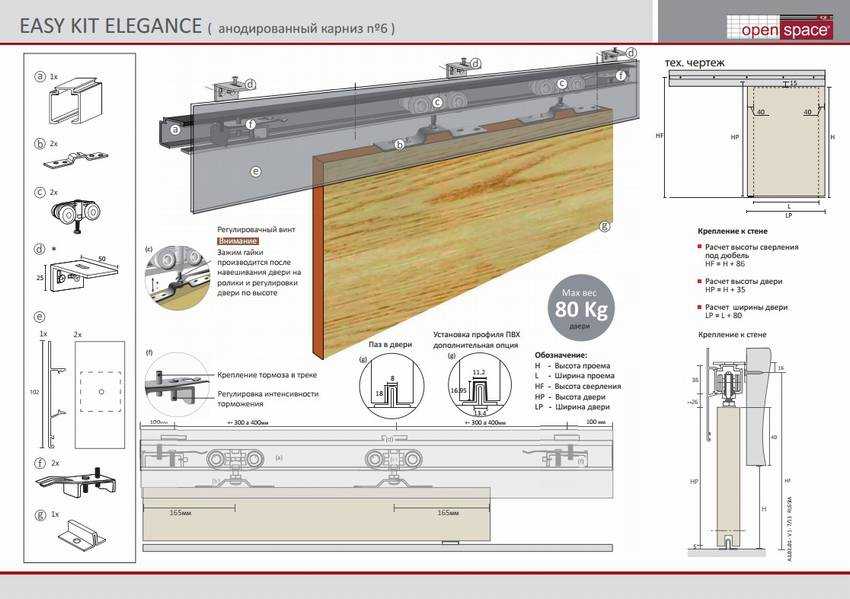

3) Собрать несущие каретки механизма, согласно рисунку 1, и вставить их в алюминиевую направляющую.


поз. 2 — захваты

поз. 3 — гайка

поз. 4 — контргайка

поз. 5 — винт

поз. 6 — регулировочный винт

поз. 7 — регулировочный винт

4) По краям направляющей вставить ограничители с резиновыми амортизаторами.

5) Навесить межкомнатную дверь: приставить ее к стене под направляющую, подкатить правую каретку к правому захвату (поз. 2 рис.1) и, приподняв дверь, надеть вырез захвата на регулировочный винт (поз. 7). Гайки, (поз. 3 рис. 1) , должны быть сверху захвата, (поз. 2 рис.1), а головка винта (поз. 5 рис. 1) — снизу. Повторить это с другой кареткой. Придерживая болт, рукой затянуть гайки.

6) Раздвижной механизм, которым комплектуются межкомнатные деревянные двери, требует установить ограничительный штифт во фрезерованный паз снизу двери. Ограничительный штифт должен быть расположен по центру паза, обеспечивая плавное скольжение двери и равномерный зазор между дверью и стеной. Отметить на полу поперечное расположение ограничительного штифта. Переместить дверное полотно в сторону открывания так, чтобы край двери располагался на одной линии с краем проема; ограничительный штифт должен находиться внутри фрезерованного паза на расстоянии 5 мм от края полотна. Отметить продольное расположение ограничительного штифта на полу. Снять дверь с захватов(поз. 7 рис.1) и по отметкам на полу при помощи саморезов закрепить ограничительный штифт.

5 этап. Установка ручек.

Врезка ручек в полотна деревянных дверей. Для раздвижных межкомнатных дверей предназначены специальные ручки «купе». Центр ручки должен находиться на расстоянии 900 -1000 мм от низа полотна, на середине стоевой детали полотна. Врезка ручек осуществляется согласно инструкции по установке фурнитуры.

6 этап. Регулировка двери по высоте.

1) Надеть дверь пазом на ограничительный штифт и навесить ее. Вращая регулировочный винт (поз. 7 рисунок 1), добиться равномерного зазора между дверью и полом величиной 4-6 мм; придерживая регулировочный винт поз. 7, при помощи ключа затянуть гайку поз. 3 и контргайку поз. 4 (рисунок 1).

2) Регулировка навешенной деревянной двери по горизонтали. Переместить дверное полотно межкомнатной двери в сторону закрывания так, чтобы дверь перекрывала проем с запасом по 20 мм с каждой стороны. Зафиксировать ограничитель с резиновым амортизатором крайнего положения двери в закрытом состоянии при помощи винта поз. 5 рисунок 1. Переместить дверное полотно в сторону открывания так, чтобы край двери располагался на одной линии с краем проема. Зафиксировать ограничитель с резиновым амортизатором крайнего положения двери в открытом состоянии при помощи винта поз. 5 рисунок 1. При помощи регулировочных винтов поз. 6 рисунок 1 на ограничителях с резиновыми амортизаторами отрегулировать усилие фиксации дверного полотна в крайних положениях.

7 этап. Установка декоративной накладки.

Декоративная накладка крепится на верхнюю направляющую сдвижной двери, таким образом скрывая механизм двери. На межкомнатных дверях в качестве декоративной накладки (рисунок 2) используется стандартный добор шириной 150 мм.

Накладка крепится при помощи «финишных» гвоздей к ранее установленному бруску 50х70 мм (пункт 6 настоящей инструкции). Лицевая планка должна быть на 14 мм длиннее алюминиевой направляющей. Торцы раздвижного механизма закрываются отрезками от добора, которые крепятся на «финишные» гвозди на одном уровне с лицевой декоративной накладкой. На двустворчатой двери-купе доборы стыкуются. Саморезы закрываем декоративными заглушками.
