Установка газового лифта на кровать

  • Преимущества
  • Немного о производителях
  • Виды и устройство механизмов
  • Расчет нагрузки
  • Установка газлифта на кровать
  • Возможные проблемы
  • Видеоматериал

Кровать — это не только место для отдыха. Пространство между матрасом и корпусом можно использовать с пользой, чтобы складывать туда, к примеру, постельное белье. Удобный и быстрый доступ к дополнительному месту для хранения обеспечивает газовый лифт, который с легкостью поднимает всю конструкцию. Устройство представляет собой специальные пружины для амортизации и подъема элементов различной мебели — от ложа кроватей до створок шкафов. Эластическую функцию устаревшей металлической спирали в этом устройстве выполняет газ под высоким давлением, правда, эта опция прилагается не к каждой кровати. Чтобы не тратить семейный бюджет, устанавливают такое устройство самостоятельно, к тому же, все необходимые детали можно купить в любом мебельном магазине.

В этом обзоре расскажем, насколько сложна установка газового лифта на кровать.

к содержанию ↑

Преимущества

Человечеству давно известна огромная сила пневматических механизмов. Благодаря трудам Паскаля, ученые высоко оценили потенциал энергии давления. Сейчас большая часть устройств и машин работает на гидравлике и пневматике:

  • прессы;
  • домкраты;
  • приводы для стрелкового оружия.

Не обошел прогресс стороной и мебель.

Важно! Такой механизм впервые был разработан немецкой фирмой Häfele в 1970-х годах. С тех пор он применяется по всему миру и давно завоевал любовь пользователей, ведь его главной особенностью является простота использования. Больше не нужно прикладывать усилия, чтобы поднять каркас вверх.

Установка газлифта на кровать не является сложным процессом. Зато дает массу других преимуществ:

  • Экономия места в спальне — вот что подкупает многих потребителей.
    Можно избавиться от лишних шкафов и полок в комнате для отдыха. Все белье, одеяла и даже матрасы можно спрятать без каких-либо проблем.
  • Газлифты оберегают каркас кровати от быстрого разрушения, все движения механизма плавные, без рывков, не наносящие каких-либо повреждений на каркас мебели. Конструкция исключает внезапные разрывы, деформации и другие типы поломок.
  • Они являются безопасным устройством, ведь все движущиеся части спрятаны под кожухом, риск травматизма минимален.
  • Чтобы активировать механизм, не нужны какие-то особые навыки или значительные усилия, как это бывает при использовании обычных пружин. С этим делом справится даже ребенок.
  • Механическое устройство для подъема постепенно растягивается из-за усталости металла, но при установке газлифта на кровать с таким недостатком вы не столкнетесь. Жидкий азот, который используется при установке газлифта на кровать, не приводит к коррозии металлических частей и порче резиновых прокладок, а поэтому является долговечным.

Важно! Механизм подъема кровати и газовых пружин фурнитуры рассчитан примерно на 20 тысяч складываний-раскладываний постели, а это несколько десятков лет.

  • Многие помнят неприятные звуки, издаваемые сталью при растяжении. Пневматическая пружина работает беззвучно и плавно. Использование газа при работе механизма исключает какой-либо шум или скрип при поднятии, опускании.
  • Если раньше в маркетинговых целях установка газового лифта на кровать была возможна только от определенного производителя, то сейчас все устройства подобного типа выпускаются в усредненном стандарте. То есть, они являются универсальными и подходят для монтажа на любую мебель.

Обойти стороной минусы установки газлифта на кровать было бы несправедливо. Но их не так уж и много:

  • Поскольку устройства видны у изголовья, в общем интерьере они смотрятся не совсем эстетично. Но эту проблему можно обойти, сделав оригинальную прикроватную тумбочку.
  • Если выбрать некачественный механизм, то есть, самый дешевый, то он быстро выйдет из строя.

Важно! Высокую цену можно считать условным минусом. Вложив деньги в покупку качественного механизма, вам еще долго не потребуется ремонт или замена газлифта, устройство прослужит вам верой и правдой долгие годы.

к содержанию ↑

Немного о производителях

Перед тем, как установить газлифт на кровать, опытные мебельщики рекомендуют внимательно изучить страну-производителя механизма:

  • В первую очередь присмотритесь к продукции из Германии или совместных российско-немецких фирм.
  • На втором месте по популярности сейчас находятся устройства родом из Турции и Тайваня.
  • По старой доброй традиции Китай не может похвастать высоким качеством сложного механизма. Поэтому от установки газлифта на кровать из Поднебесной лучше отказаться.

к содержанию ↑

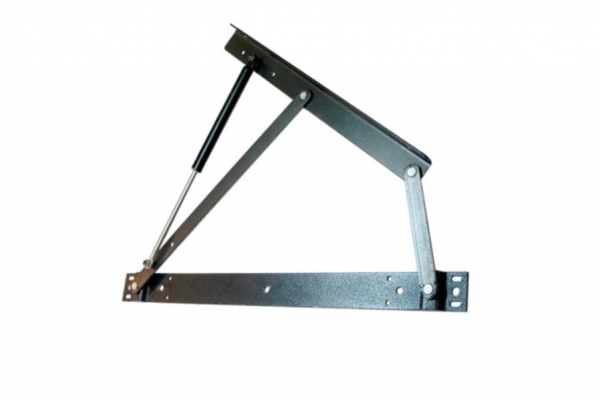

Виды и устройство механизмов

Прежде чем разобраться в вопросе, как установить газлифт на кровать, давайте выясним, какого вида они бывают, что представляет собой механизм. Как правило, подъемник с газовыми амортизаторами состоит из:

  • штампованных железных пластин;
  • металлической оси;
  • газлифта — амортизатора в виде цилиндра, заполненного газом или воздухом.

Пластины, сделанные из железа, располагаются вокруг металлической оси вращения и крепятся к кровати. В момент подъема или опускания спального места происходит вращение пластин по оси, а газлифты равномерно распределяют нагрузку.

Важно! Зачастую система установки газового лифта на кровать оснащается блокираторами, чтобы не допустить произвольное складывание мебели.

Разновидностей устройст для установка газлифта на кровать достаточно много. Практически все те, которые используют для спального места, создают движение вверх. И здесь можно выделить 2 типа:

  • Автоматическое устройство требует минимальный усилий от человека. Достаточно слегка подтолкнуть кровать вверх, и движение начинается. Плавность ему придает своеобразная масляная прокладка, она позволяет делать ход в конце траектории мягче, останавливая процесс. Механизм поднимает верхнюю часть спального места за счет расширения газа, который давит на поршень.
  • Фрикционные газлифты отличаются от своих “собратьев” отсутствием демпфера. Давление газа в таком устройстве уже меньше, и это дает возможность останавливать конструкцию в любом удобном положении. Этот механизм применяется гораздо реже при установке газового лифта на кровать.

к содержанию ↑

Расчет нагрузки

Еще до того, как установить газлифт на кровать, потребуется рассчитать нагрузку, которую он должен выдержать. Сделать это не так сложно, как может показаться на первый взгляд. Для этого нужно знать вес всей конструкции и учесть следующие моменты:

  • Плотность материала, из которого сделана кровать, обычно указывается производителем, как и вес мебели.
  • Точно такие же характеристики полагаются и к матрасу.

Перед тем, как установить газлифт на кровать, особое внимание обратите на маркировку устройств. Она идет в Ньютонах:

  • Приблизительно 10 Н могут выдержать около 1 килограмма веса.
  • Все механизмы промаркированы с шагом 200 единиц, то есть, 600Н, 800Н, 1000Н, 1200Н и так далее.
  • Нагрузка должна распределяться равномерно, поэтому стоит установить 2 механизма, по одному с каждой стороны.

Возьмем для примера мебель, которая вместе с матрасом весит 80 кг. Значит — требуется установка газлифта на кровать с маркировкой минимум 800Н в количестве двух штук:

  • В теории они могут поднять вес 160 кг, но на деле этого не произойдет, так как силы распределяются под углом.
  • Следует также учесть, что со временем устройства немного ослабевают, поэтому допустимо выбирать их с небольшим запасом.

Важно! Установка очень мощного газлифта на кровать не рекомендуется, так как в этом случае опустить или поднять каркас будет очень сложно.

к содержанию ↑

Установка газлифта на кровать

Если вы решили не прибегать к помощи специалистов, к тому же, не все берутся за такую работу, как установка газлифта на кровать, то стоит приготовить следующие инструменты:

  • простой карандаш;
  • рулетку;
  • отвертку или шуруповерт;
  • саморезы, которые обычно идут в комплекте с устройством.

Важно! Еще пара нюансов, которые нужно учесть перед началом работы:

  • Обратите внимание на то, что некоторые газлифты бывают односторонними. Поэтому важно не перепутать их местами.
  • В некоторых случаях важную роль играет и сторона цилиндра. Эту характеристику стоит уточнить уточнить у продавца.

Установка в процессе сборки кровати

Если производится установка газового лифта на кровать, сделанную своими руками, то последовательность действий следующая:

  • В коробе будущего спального места карандашом наметьте 3 места, куда будете устанавливать крепеж. Лучше взять за основу высоту кроватных ножек и на 14-15 см от края.
  • Затем с помощью инструмента просверлите 3 отверстия.
  • Нижнюю часть механизма при установке газового лифта на кровать закрепите болтами.
  • Уголок устройства с помощью все тех же инструментов прикрепите к раме конструкции.
  • Основание механизма опустите внутрь каркаса кровати и отметьте по 4 отверстия на каждой стороне. Делать это нужно таким образом, чтобы будущие места крепления соответствовали нижней планке устройства.
  • Затем откройте каркас и просверлите отверстия.
  • Теперь для установки газового лифта на кровать закрепите верхнюю планку так, чтобы между рамой и коробом имелся достаточный зазор для нормального функционирования механизма.

После того, как установка газлифта на кровать завершена, необходимо проверить, достаточно ли хорошо работает устройство, при необходимости — подкорректировать его функции.

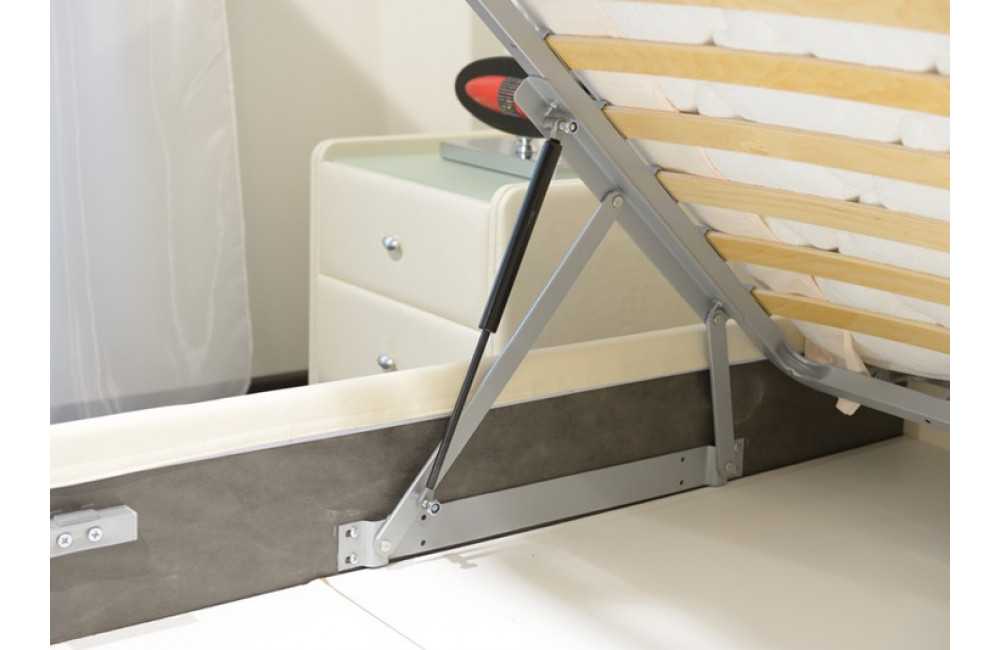

Установка на готовую мебель

Если мебель новая, то на ней имеются специальные посадочные места для установки газлифта на кровать. Вот какие здесь соблюдайте советы:

  • Для монтажа устройства достаточно открутить имеющиеся гайки и поставить газовые амортизаторы цилиндром вверх.
  • Вся процедура проводится в открытом положении каркаса, причем сначала закрепляется та часть, которая будет установлена на корпусе, а потом та, которую крепят к поднимаемой поверхности.
  • Во время монтажа важно учитывать, что точки крепления газового лифта должны надежно удерживаться проушиной с помощью болта.
  • Установку газлифта на кровать нужно проводить таким образом, чтобы фитинги свободно оперировались, а движение на подъем и спуск совершалось без затруднений.

к содержанию ↑

Возможные проблемы

Установка газлифта на кровать уже давно завоевала лидирующие позиции среди других подъемных механизмов, предназначенных для мебели. Смонтировать их довольно легко, использовать — еще проще. Качественные устройства весьма прочны, надежны, при этом очень неприхотливы. Однако некоторые мебельщики относятся к таким устройствам с недоверием:

  • Главная причина, как утверждают представители добросовестных фирм-поставщиков, в том, что рынок наводнен низкосортными китайскими поделками no name.
  • Те, кто ищет самые дешевые варианты, уже успели обжечься на низкопробном товаре, и теперь переносят негативный опыт на весь класс продукции.
  • Копеечные китайские механизмы действительно не выдерживают ни критики, ни более-менее серьезных нагрузок. Легкие конструкции они еще поднимают, а с более солидными не справляются.

Поэтому, как мы уже говорили в этой статье, для установки газлифта на кровать выбирайте только качественную фурнитуру проверенных производителей. Экономия приведет не только к проблемам, но и к еще большим тратам на устранение этих проблем.

Еще одна трудность с которой часто сталкиваются пользователи — не опускается подъемный механизм кровати, что делать? Здесь ответы тоже довольно просты:

  • Перед тем, как установить газлифт на кровать, рассчитайте вес будущей конструкции. Если для устройства придаваемая нагрузка будет мала, то механизм попросту не сработает. И это — самая распространенная проблема. Зачастую многие думают, что, чем выше маркировка у газлифта, тем лучше. Это — не тот случай.
  • В процессе установки газлифта на кровать вполне возможна неправильная подгонка частей устройства друг под друга. Если они не совпадают, то кровать будет откидываться с трудом.
  • С такой же проблемой и с порчей корпуса вы столкнетесь, если не оставили достаточный зазор между рамой и коробом кровати.
  • Перед установкой газового лифта на кровать убедитесь, что в комплекте есть все детали и нет бракованных частей. Например, даже небольшая трещина на поворотном кулаке крепления кровати к кронштейну может привести к плохому функционированию, а потом и поломке этой детали.
  • Также проблема может заключаться в регулировке подачи газа. Если кровать опускается медленно и не до конца, значит — давление в поршне избыточное или недостаточное. Этот вопрос лучше доверить специалистам. Самостоятельный ремонт может привести к выходу из строя газ-лифта.

к содержанию ↑

Видеоматериал

Как видите, казалось бы, такое простое устройство, а требует к себе столько внимания. Установка газлифта на кровать — процесс не столько тяжелый, сколько ответственный и предполагающий предельную аккуратность и внимание. Если вы учтете все нюансы, которые мы перечислили выше, то такой помощник, как газлифт, прослужит вам долго.

Газлифт для кровати, функции, разновидности, советы по выбору, монтажу

Газовые лифты широко используются в разных жизненных сферах, в том числе приспособления этого типа активно применяют в мебельной промышленности. В отличие от обычных пружин, с учетом мощности подобное устройство обладает широким спектром возможных усилий. Кроме того, газлифт для кровати позволяет быстро и легко найти вещи, расположенные в коробе под постелью, поскольку его подъем не вызовет сложностей. Конструкции, оборудованные подобным приспособлением, будут незаменимы для людей, проживающих в малогабаритных квартирах, поскольку днем такое спальное место можно легко спрятать в шкаф.

Содержание

  1. Что собой представляет
  2. Разновидности
  3. Технические характеристики
  4. Критерии выбора
  5. Советы по установке
  6. Видео

Что собой представляет

Газлифт для кровати — приспособление, облегчающее подъем верхней части конструкции без лишних усилий. Принцип работы этого небольшого устройства аналогичен функционированию автомобильного амортизатора. Основными составляющими изделия являются:

  1. Цилиндр с газом (практически всегда применяется азот). Нужно учитывать, что внутри цилиндра высокое давление, поэтому ремонтировать или разбирать его собственноручно не стоит.
  2. Поршень со штоком — эта деталь способствует передаче усилия, возникающего в ходе работы изделия.
  3. Масляный глушитель (может быть выполнен и из резины). Прокладка, основная задача которой — прекратить колебания, возникающие в ходе функционирования газлифта.
  4. Фиксаторы. Пластины из прочной стали, при помощи которых газлифт фиксируется к корпусу кровати.

Многие фирмы оснащают свою мебель газлифтами не только для того, чтобы владельцу было удобно хранить и искать разные вещи. Постели, дополненные подобным устройством, обеспечивают анатомически правильное положение позвоночника во время отдыха. Также у них нет стыков и швов, которые часто вызывают дискомфорт. К другим преимуществам изделия можно отнести:

  1. Простоту конструкции.
  2. Поскольку подъемник собран всего из нескольких элементов и работает за счет давления, он имеет доступную стоимость.
  3. Легкий монтаж.
  4. Надежность и долговечность — каждое изделие рассчитано примерно на 20 000 подъемов.
  5. Отсутствие шума во время работы.
  6. Устройство полностью безопасно для здоровья.

Что касается слабых сторон кроватей, оснащенных газлифтом, то их всего 2. Если приобрести постель с пружинами в верхнем блоке, для поднятия элемента потребуется прикладывать много усилий. Второй недостаток — газлифты, выдерживающие большие нагрузки, стоят дорого.

Разновидности

Каждый производитель дополняет свою продукцию разными типами подъемных механизмов, которые отличаются конструкцией, стоимостью и периодом работы. Также каждое приспособление отличается мощностью. С учетом того, как работает газовый лифт, подъемники делят на следующие группы:

  1. Ручной механизм. Эта разновидность газлифта самая простая и доступная. Несмотря на то, что приспособление этого типа будет функционировать долго и исправно, сегодня их редко используют для оснащения кроватей. Это обусловлено тем, что для поднятия верхнего элемента требуется приложить большие физические усилия. Кроме того, подобные изделия могут спровоцировать поломку корпуса кровати.
  2. Подъемник пружинного типа. Простая система, которая очень удобна в эксплуатации. Чтобы приподнять корпус постели, не понадобится много сил. Недостаток такой конструкции — ее срок службы не превышает 5 лет, так как по истечении этого времени пружины растягиваются, из-за чего приспособление перестает функционировать.
  3. Механизм, в основе которого лежит газовый амортизатор. Конструкция функционирует плавно, не издает сторонних шумов, отличается надежностью. Если правильно рассчитать нагрузку и бережно пользоваться приспособлением, оно прослужит более десятка лет.

Из всех типов приспособлений самым долговечным считается изделие, в котором стоят газовые амортизаторы. По сравнению с остальными видами, подобный подъемник стоит дороже. Но высокая стоимость оправдывается комфортом и безопасностью.

Сами по себе газовые лифты бывают автоматические — для их функционирования не нужны физические усилия и внимание со стороны человека. Либо фрикционные — давление в таких цилиндрах значительно меньше, что позволяет останавливать конструкцию в любом положении.

Ручной механизмПружинныйГазлифт

Технические характеристики

Если постель оборудована газлифтом, поверхность изделия можно легко поднимать и возвращать в исходное положение. Все будет проходить плавно и без лишних шумов. Основными характеристиками подобных подъемников являются:

  1. Главное вещество, обеспечивающее работоспособность конструкции — инертный газ (чаще всего цилиндры заполняются азотом).
  2. Камера, стержень и опорные наконечники изготавливаются из стали.
  3. Минимальная толщина стенок цилиндра, который заполняется газом, должна быть 1 мм, в противном случае пользоваться конструкцией будет небезопасно.
  4. Любой газовый лифт можно сжать, приложив силу.
  5. Чтобы устройство функционировало должным образом, температура в помещении должна варьироваться в пределах -30/+70 градусов.

Нужно учитывать, что давление в цилиндре очень высокое. Именно поэтому, если элемент деформировался или обнаружена другая неисправность, самостоятельно разбирать его и пытаться починить категорически не рекомендуется. Ниже приведена таблица, где указан расчет усилий для вертикальных кроватей.

 Вес конструкции, кг

Усилие подъемника, N

Габариты кровати, см

50

800

90х200

60

1000

100х200

70

1400

120х200

80

1800

140х200

90

2000

160х200

100

2200

180х200

Если приобретена кровать горизонтального типа, мощность подъемника должна быть другой. Это обусловлено тем, что нагрузка в этом случае распределяется иначе. Для горизонтальных постелей можно использовать не такие мощные газовые лифты.

 Вес конструкции, кг

Усилие подъемника, N

Габариты кровати, см

40

400

600–800

50

500

600–800

60

600

800–900

70

700

800–900

80

800

900–1500

Если человек не знает, сколько весит кровать, можно руководствоваться усредненными значениями. Односпальная конструкция весит около 30 кг. Вес ортопедического матраса варьируется от 30 до 40 кг. Поэтому односпальная кровать в среднем весит около 60 кг.

Критерии выбора

В специализированных магазинах представлен широкий ассортимент газовых лифтов. Чтобы не разочароваться в приобретении, предварительно нужно разобраться, какие рекомендации учитывать при выборе. Специалисты советуют руководствоваться такими правилами:

  1. Первое, что нужно сделать — рассчитать, какая примерно у изделия должна быть грузоподъемность. Для этого необходимо знать габариты постели, а также ее вес.
  2. С учетом полученных параметров подобрать нужное приспособление.
  3. Насколько легко и быстро будет подниматься каркас, зависит от числа установленных амортизаторов. Желательно, чтобы кровать была оборудована двумя механизмами по бокам.
  4. Немаловажное значение имеет длина газового амортизатора. От этого параметра напрямую зависит, на какую высоту будет подниматься корпус.
  5. Предпочтение стоит отдавать фурнитуре, изготовленной немецкими или немецко-российскими предприятиями. Элементы, выполняемые такими фирмами, имеют высокое качество и зарекомендовали себя лучше остальных.

Если установить на кровать слишком мощный пневматический механизм, это может привести к определенным сложностям. В этом случае поднимать или опускать постель может быть довольно сложно.

Приспособление выбирается с учетом требуемой грузоподъемностиДля более легкого подъема кровать должна быть оборудована двумя амортизаторами по бокамОт длины газлифта зависит, на какую высоту будет подниматься основание кроватиНаиболее качественными считаются немецкие газовые лифты

Советы по установке

В большинстве случаев установка газлифта на кровать осуществляется еще на этапе производства, на самом предприятии. Но при желании монтаж можно выполнить собственноручно. Для проведения работ понадобится базовый набор инструментов: молоток, пила, дрель с разными сверлами, металлические уголки, несколько саморезов. И, конечно же, необходимо заранее приобрести подходящий газлифт. Чтобы все работало исправно, изделие рекомендуется устанавливать по такому алгоритму:

  1. Первым делом требуется собрать корпус кровати. При этом используют металлические уголки, которые надежно зафиксируют все элементы и сделают конструкцию крепкой.
  2. Далее необходимо произвести монтаж газлифта при помощи специальных саморезов и болтов.
  3. После собирают откидной каркас и фиксируют к нему газлифт. Изделие должно быть предварительно установлено в открытое положение.
  4. В завершение осталось проверить, насколько исправно работает установленный подъемный механизм. Для этого его нужно несколько раз сжать и разжать. Конструкция должна работать мягко и бесшумно.

Самостоятельный монтаж газлифта не вызовет сложностей и не займет много времени. Тем не менее, если есть неуверенность, что все будет сделано правильно, лучше не рисковать и обратиться за помощью к профессионалу, который выполнит работу. В качестве альтернативного варианта можно сразу подобрать кровать, в которой уже установлен мощный газлифт. Предпочтение при этом стоит отдавать известным и проверенным фирмам.

Видео

Правильная установка газовой пружины. Виды газовых амортизаторов.

Статьи

Правильная установка газовой пружины. Виды газовых амортизаторов.

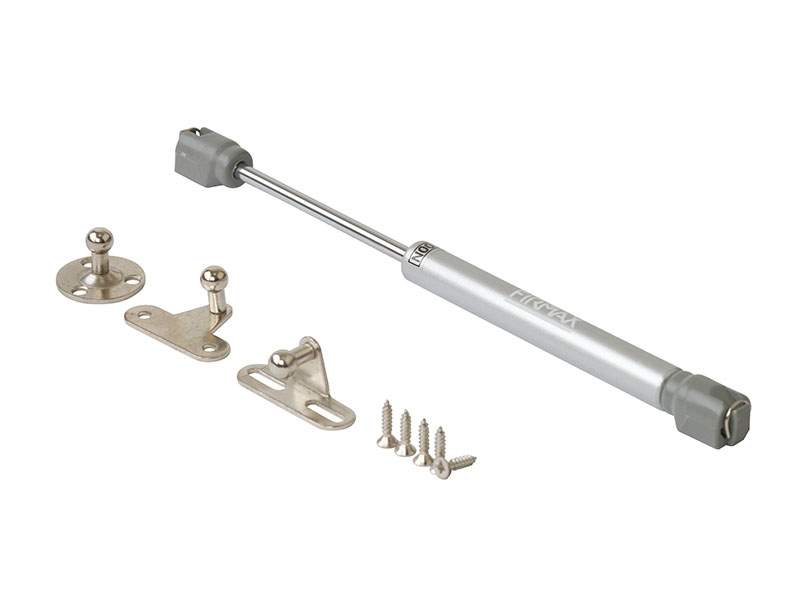

Газлифт — это элемент, который делает использования современной мебели более простым и удобным. При этом, увеличивает ее срок службы. Далеко не во всех современных моделях мебели есть эта конструкция.

В случае, если в приобретенном мебельном элементе газовой пружины нет, ее можно установить дополнительно. Но лучше познакомиться заранее с основными правилами ее установки.

Как правильно установить газовую пружину на мебель

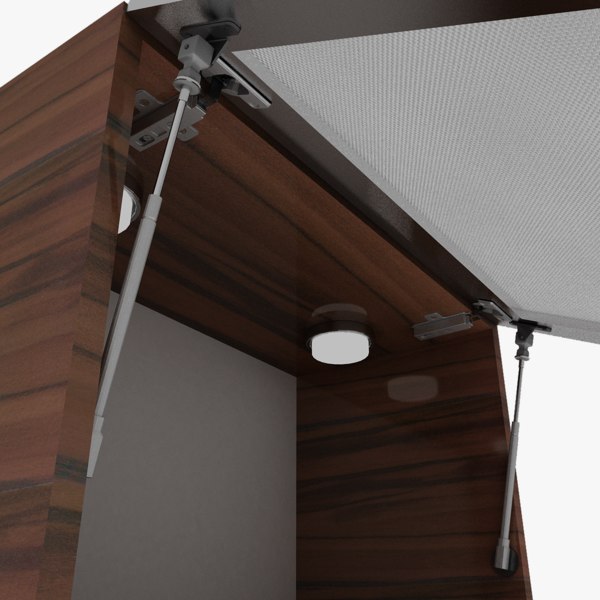

Стоит отметить, что установка этой конструкции будет актуальна не только для кухонных шкафчиков. Она также хорошо подойдет для дверок шкафа прихожей, дивана в гостинной или кровати в спальне, если они обладают открывающимися или поднимающимися элементами.

Эта конструкция применяется в изготовлении корпусной мебели, т.к. она не обладает большой массой. Вес элемента, который будет подниматься этим приспособлением, очень важен при выборе типа газлифта. В основном он поднимает дверцы шкафчиков вверх. Также может поднимать полотно спального места вверх, если в этой мебели предусмотрена внутренняя полость.

Газовая пружин может монтироваться и на дверцах, которые открываются вниз. В этой ситуации устройство тоже хорошо себя проявило.

Если фасад мебели выполнен из ДСП или МДФ,  для установки газового амортизатора пригодятся площадки с готовыми отверстиями под саморезы. Если же материалом мебели является пластик или металл, то потребуются крепления в виде фиксаторов-защелок, которые контактируют с установленными ввертышами.

Наиболее важно в  этом вопросе изучить инструкцию по установке, которая идет в комплекте с каждым газлифтом. В ней указаны основные моменты, которые необходимо учитывать до начала установки.

Также перед монтажом необходимо сделать на корпусе мебели разметки, куда и какая часть газлифта будет крепиться. Это необходимо для того, чтобы визуально оценить размеры и габариты устройства, а также его “вхождение в элемент мебели. Вся конструкция газовой пружины должна находится внутри полости и не выпирать наружу.

В размеченных местах стоит заранее просверлить отверстия, диаметр которых должен четко подходить к диаметру крепежных болтов. Они должны крепко сидеть в полотне мебели, ни в коем случае не шататься и уж тем более не выпадать. При фиксации самого газового амортизатора в крепежных элементах обычно звучит щелчок, который свидетельствует об установке элемента.

Важные секреты

Крайне важно знать, что при установлении газовой пружины для открытия дверцы или элемента мебели вверх, необходимо его устанавливать с обеих сторон полотна. В противном случае поверхность изделия будет неровной, и пользователь замучается ее выравнивать.

Про установку газлифта на кухонной мебели нужно знать следующее:

  • Крепление происходит на боковине элемента и фасада мебели.
  • Круглая деталь со втулкой крепится за внутреннюю часть боковины элемента.
  • Продолговатый крепеж в форме крючка газлифта должен соединяться с фасадной частью мебели.
  • Газлифты должны устанавливаться вверх баллоном с газом.
  • После установки этой конструкции должен еще быть размещен демпфер, какого типа — не важно. Он смягчает удар элемента мебели о его основной корпус во время закрытия.
  • При установке газлифтов с высокими показателями давления — от 80 и выше, необходимо дополнительно укрепить линию верхнего горизонта мебельного элемента. В особенности в том месте, где происходит само крепление подъемной конструкции.
  • Крепеж должен производиться только с поднятым элементом мебели, т.е газовая пружина устанавливается в раскрытом состоянии.
  • Сгибающиеся элементы пружины должны находится внутри мебельной полости.

После установки газлифта важно проверить его работоспособность и посмотреть, не мешают и не цепляются ли друг за друга остальные элементы мебели. В этом случае газлифт можно отрегулировать, чтобы дверца или другая часть мебели открывалась плавно и бесшумно.

Подъемные устройства используются на кроватях трансформерного типа, которые предполагают их частую сборку и разборку. Если такая кровать уже приобретена и у нее отсутствует газовая пружина, для удобства использования ее можно установить самостоятельно.

Какие виды газовых амортизаторов сейчас существуют

Помимо правил установки необходимо знать и о том, как правильно подобрать газовую пружину под конкретную мебель или цели.

У подобных подъемных механизмов для мебели существует несколько маркировок от 50 до 120 ед. Эти цифры показывают максимальное количество давления в баллоне. Фактически — это показатель силы, с которой будет открываться мебельный элемент, на котором установлен газлифт. Важно учитывать, что для легких изделий (мебельных элементов) не должны применяться модели с большой выходной силой. На дверцах корпусной мебели можно указать такие параметры:

  1. Для элемента (дверцы) с шириной не более 650 мм подходят модели с маркировкой “50”.
  2. Для элемента с шириной от 600 до 800 мм актуальны будут газовые пружины с маркировками “ 60,70,80”.
  3. Для детали с шириной от 800 до 1000 мм должен применяться газлифт с параметрами давления “80-120”.

Существует несколько разновидностей газовых амортизаторов:

  • Работающие через сжатие штока. Их называют газлифтами прямого действия.
  • Работающие через выдвижение штока. Их называют газлифтами обратного действия.

В мебельном производстве чаще применяют газовые амортизаторы прямого действия. У них есть возможности установки для открытия дверок под разными углами, что очень актуально для людей небольшого роста или для установки мебели в очень маленьких комнатах.

При выборе этого вида фурнитуры необходимо учитывать его технические параметры, чтобы они соответствовали целям и задачам, которые упростят использование мебели.

Именно из-за множества технических тонкостей и нюансов крайне важно, чтобы монтаж газлифта производился специалистами. Неверная установка этого элемента может привести как минимум к лишним финансовым затратам, а как максимум к травмам человека во время эксплуатации мебели.

Полезные статьи » Подъемник или газовый амортизатор: почему так удобен?

Здравствуйте, дорогие посетители нашего сайта! С вами сегодня я, Владимир Шевчик!

На любой современной кухне удобство работы — это первое условие. На кухонных, да и других, шкафах применяют разную фурнитуру, а одним из самых распространенных является газлифт. Он удобен как на верхних, так и на нижних горизонтальных шкафах. Благодаря газлифту фасады откидываются и открывают легкий доступ к его содержимому.

Этот интересный механизм позволяет открывать фасады вверх или вниз и удерживать их в таком положении, чтобы достать или положить что-то необходимое. При этом исключается перекос дверок или их самопроизвольное падение.

Вид подъемника для кухонного шкафа

Лифты отличаются своей конструкцией и имеют разные размеры. Мебельный газлифт для шкафов бывает:

  • прямой или обратный — основан на сжатии рабочего штока в выдвинутом (задвинутом) состоянии, это самый распространенный вариант.
  • с пружинами высокого или низкого давления давления — основан на сжатии пружины, это сборно-разборные устройства с возможностью регулировки и обслуживания.
  • с блокируемыми пружинами — автоматический, такая конструкция оснащается электроприводом и открытие работает при нажатии на дверцу, а закрывание её производится через определенный временной промежуток.

Настоятельно рекомендую перед покупкой поинтересоваться конструкцией и функциональными особенностями газлифта.

Механизм газлифта

Газонаполненный мебельный амортизатор (газлифт) представляет собой специальный подъемник, осуществляющий необходимое сопротивление для плавного движения и удержания двери на различной высоте. Газлифт состоит из герметичного корпуса цилиндрической формы, штока, направляющей, подшипника, поршня, втулки, клапана, подшипников, гильзы с газом, уплотнителей.

Схема обычного газлифта

Все детали тщательно изготовлены из стали и обработаны в соответствии с техническими условиями. Принцип работы газлифта основан на работе поршня. В полом, заполненном инертным газом цилиндре движение поршня осуществляется рабочим штоком с клапанами одностороннего (двустороннего) действия. Клапан обеспечивает направленное усилие при открывании. Последовательное движение штока вверх или вниз образует полость над или под поршнем. При этом газ равномерно переходит в нужную полость корпуса цилиндра. При закрытом фасаде шток полностью находится в корпусе и полость под поршнем имеет максимально малый размер, а газ находится над ним. Когда мы открываем дверцу с усилием, шток газлифта перемещает поршень и давит на клапан, который открывается для того, чтобы газ заполнил образующуюся полость под поршнем. В результате мы ощущаем сопротивление, которое нужно преодолеть настолько, насколько необходимо распахнуть дверцу. Таким образом, для свободного перемещения штока в любую сторону необходимо усилие для открытия клапанов и плавного перетекания газа из одной камеры в другую.

Установка газлифта

Монтаж газлифта производится самостоятельно по прилагаемому руководству или мастером. Сначала сделайте разметку и установите фиксирующие площадки на боках и дверцах на саморезы. Скоба с пружиной вкручивается так, чтобы головка газлифта защелкнулась на ней. После чего устанавливается ответный элемент.

Расчет и установка простого подъемника на верхний фасад

На схеме всегда показывается угол открывания механизма, поэтому вы можете подобрать его на свое усмотрение. Универсальным считается угол в 70° Монтаж осуществляется при навешенном на стену корпусе шкафа. Газлифт нужно закрепить сначала на боковину, а затем на фасад. Дверцу необходимо усилить при помощи мебельной петли.

Основным преимуществом этого вида фурнитуры является её достаточно большой срок службы и надежность.

При выборе газлифта нужно учитывать силу сжатия пружины и вес дверцы. Величина сжатия указывается в техпаспорте изделия. Самыми универсальными являются газовые механизмы с усилием 60N–140N. Поставить газлифт можно на шкаф абсолютно из любого материала. Регулировка довольно простая, не занимает много времени, но ремонту он не подлежит.

Довольно простое и надежное приспособление можно применить на таких видах мебели как:

Приходится ли вам сталкиваться с газлифтами в быту? Используете ли вы их дома? Долго ли они вам служат? Насколько они удобны и хорошо ли они работают?

Мебельные газлифты изготавливаются разными производителями, от которых зависит надежность и срок эксплуатации изделия. В последнее время используются механизмы, следующих компаний:

Все изготовители мебели используют фурнитуру этих производителей и предлагают нам качественную мебель. Среди них, такие поставщики нашего сайта как: Интерьер центр, ДСВ, Стендмебель, БТС, ЛЕКО, МИФ, МОБИ, БРВ, Горизонт, Евромебель, ОЛМЕКО и другие.

Подбор новой, качественной фурнитуры вы можете найти на нашем сайте в разделе Дополнительная фурнитура. Честные отзывы о нашей работе вы найдете на главной странице сайта внизу. Сделать выбор особенной фурнитуры или мебели проверенного производителя помогут наши менеджеры онлайн-продаж!

Спасибо всем, кто с нами! Обращайтесь, задавайте вопросы, пишите комментарии, рассказывайте о нас!

Не работают газовые амортизаторы для кровати

  • Автор: Sereg985
  • Прокоментировать
  • Рубрика: Строительство
  • Ссылка на пост
  • https://firmmy. ru/

Содержание

  • 1 Основные понятия
  • 2 Принцип работы
  • 3 Технические характеристики
  • 4 Преимущества подъемных кроватей
  • 5 Критерии выбора
  • 6 Инструменты
  • 7 Установка подъемного механизма
  • 8 Как устроен газовый подъемник
  • 9 Причины поломки
  • 10 Как произвести замену подъемника
  • 11 Газлифт на кровати не сжимается: причины
  • 12 Как отремонтировать самостоятельно
  • 13 Когда необходимо обращаться к специалистам

Кровать – это не только каркас, но и дополнительное место для хранения вещей. Зачастую такую особенность обеспечивают внутренние ящики, которые прикрывают опорной поверхностью, на которой и располагается матрас. Получить доступ к этим элементам довольно сложно, так как нужно поднимать большой вес. Упростить эту процедуру можно с помощью газлифта для кровати. Эти устройства предназначаются для передачи давления газа на каркас корпуса.

Основные понятия

Газовый лифт представляет собой специальный механизм, который используется для подъема прикрепленных к нему поверхностей. Очень многие сравнивают эту конструкцию с автомобильными амортизаторами. Внешне конструкция имеет форму небольшого цилиндра с несколькими фиксаторами и движущим плечом.

Этот механизм состоит из нескольких основных элементов:

  • Цилиндр, внутри которого располагается газ. Зачастую емкость заполняют азотом. Следует отметить, что смесь внутри находится под очень большим давлением, поэтому не рекомендуется самостоятельно разбирать газлифты.
  • Масляный демпфер.
  • Поршень со штоком. Эти элементы используются для передачи усилия внешней среде.

Принцип работы

Газлифты бывают нескольких видов, но зачастую те, что используются в кроватях, позволяют открывать конструкцию вверх.

Можно выделить всего 2 основных типа:

  1. Автоматические. При поднятии кровати происходит расширение газа, который и давит на поршень. Последний элемент в свою очередь подталкивает кровать вверх, минимизируя усилия человека. Для торможения внутри используется своеобразная масляная прокладка. Это позволяет сделать ход в самом конце траектории намного плавнее.
  2. Фрикционные. Эта конструкция отличается от предыдущей модели отсутствием демпфера. Давление газа здесь также немного меньше. Это позволяет останавливать конструкцию в любом удобном положении. Кровати редко комплектуются подобными элементами, так как в этом практически нет необходимости.

Технические характеристики

Газлифты – это уникальные механизмы, которые используют в различных областях. Практически все виды систем работают по одному и тому же принципу.

Следует выделить несколько технических параметров этих систем:

  • Газлифт можно сжать физическим усилием.
  • Работать системы могут при температуре от -30 до +80 градусов. Но эта характеристика влияет на мощность устройства. Изменение температуры на 10 градусов повлечет снижение этого показателя на 3%.
  • Работа газлифта не должна включать его движение к верхней мертвой точке. Это может быстро вывести систему из строя. Поэтому очень важно правильно устанавливать эту конструкцию.
  • Шток может двигаться с максимальной скоростью до 300 мм/с. При этом внутри цилиндра давление не превышает 160 бар.

Преимущества подъемных кроватей

Газлифты устанавливаются в различных типах кроватей. Некоторые модели представляют собой сложные трансформируемые системы. В других поршень применяется только для поднятия каркаса, на котором лежит матрас.

Следует выделить несколько преимуществ подобных изделий:

    Практичность. Пространство под кроватью прекрасно подходит для хранения вещей, постельного белья, одеяла.

Прочность. Газлифты не только снижают нагрузку для человека, но и оберегают каркас кровати от быстрого разрушения.

Простота. Чтобы активировать механизм, не нужны значительные усилия и особые навыки. Сделать это может даже ребенок.

Разнообразие конструкций. Такой тип мебели очень распространен на рынке, что позволяет подбирать изделия на любой вкус и цвет. Можно найти как кровати прямоугольной формы, так и варианты с круглым ложем.

Экономичность. Достигается это за счет того, что в качестве шкафчика можно использовать пространство под кроватью.

Критерии выбора

Многие кровати не оборудованы подобными механизмами. Поэтому домашние умельцы занимаются самостоятельной установкой.

Собираясь приступать к подобным операциям, нужно предварительно подобрать устройство. Сделать это можно, следуя нескольким простым рекомендациям:

  • В первую очередь нужно выбрать усилие, которое выдает система. Зачастую силу сжатия указывают в ньютонах (Н). Приблизительно 1 Н может выдержать 9,81 кг веса. Но при этом следует учитывать и угол наклона.

Если кровать большая, тогда это значение должно быть в районе 200-300 Н.

  • Обратите внимание на то, что сила сжатия зависит также от количества газлифтов. В большинстве случаев на кровати устанавливают не больше 2 элементов (по одному с каждой стороны). Если поставить на мебель мощные газлифты, то не всегда это будет практично. В таком случае опустить или поднять каркас будет сложно.
  • Длина газлифта. От этого зависит угол, на который можно будет поднять кровать. Эту характеристику желательно проверять еще на этапе выбора.
  • Производитель. Оптимальной фурнитурой считаются изделия немецких компаний. Однако многие продукты отечественного производства также имеют неплохие отзывы пользователей.

Не стоит экономить на этих товарах, так как от их качества зависит обслуживание мебели и ее долговечность.

Инструменты

Газлифты устанавливают на кровати, как при их производстве, так и после изготовления. Первый вариант предпочтительнее, так как заводские модели служат немного дольше.

Впрочем, если вы правильно разработаете стратегию установки, а также будете следовать инструкции производителя, тогда конструкция получится не хуже

Для решения такой задачи вам придется запастись несколькими инструментами:

  1. Пила и молоток. Они понадобятся для сборки основного каркаса.
  2. Электрическая дрель и набор насадок различных размеров.
  3. Крепежные элементы. Сюда можно отнести саморезы, металлические уголки.
  4. Газлифт.

Установка подъемного механизма

Планируя собрать устройство Suspa, следует ознакомиться с основными рекомендациями производителя этой фурнитуры. Процесс монтажа газлифта можно разбить на несколько последовательных шагов:

  • Сначала собирается каркас кровати. Выполняя все операции, учитывайте инструкции производителя. Для соединения досок используют металлические уголки. Это позволит упрочнить всю конструкцию и сделать ее более стойкой к внешним воздействиям.
  • Когда каркас собран, приступают к креплению газлифта. Фиксация конструкции происходит с помощью специальных саморезов, которые зачастую идут в комплекте. Обратите внимание на то, что некоторые газлифты бывают односторонними. Поэтому важно не перепутать их местами.

В некоторых случаях важную роль играет и сторона цилиндра. Данную характеристику следует уточнить у производителя.

  • На данном этапе собирается откидной каркас. В некоторых случаях он является металлическим и цельным. Если же конструкция из дерева, тогда ее сооружают в соответствии с инструкцией производителя.
  • Завершается процедура креплением газлифта к верхнему элементу. Важно прикручивать механизм лишь в открытом состоянии крышки. Это позволит исключить вероятность поломки при неправильном расчете длины плеча. Когда вся конструкция собрана, следует несколько раз запустить систему, чтобы проверить ее работоспособность. Если система не работает качественно, следует заново установить механизм.

Установка газлифтов на кровать может отличаться многими нюансами. Если вы не уверены в том, что сможете выполнить операцию качественно, следует доверить ее опытному специалисту. Оптимальным вариантом будет изготовление такой мебели под заказ. Это позволит не только подобрать размеры и стиль конструкции, но и определить оптимальные характеристики подъемного механизма.

Если вы все же хотите справиться со всей работой самостоятельно, учитывайте важные нюансы. Так вы сможете получить лучший результат. О том, как устанавливается газлифт, смотрите в следующем видео.

Современные двуспальные кровати чаще всего оснащены подъемным механизмом.

Такая система называется газ-лифт, он обеспечивает плавное поднятие кровати вместе с матрасом в вертикальное положение. Такая особенность кроватей дает возможность убирать их при необходимости, что значительно экономит место в дневное время. Если кровать стоит в спальне, то при помощи такого механизма открывается доступ к ящику для белья.

Как устроен газовый подъемник

Все газовые подъемные механизмы состоят из следующих деталей:

  • металлических пластин, изготовленных методом штамповки;
  • оси из металла;
  • газ-лифта.

Принцип действия такого механизма прост. Металлические пластины крепятся к кровати и шкафу. В момент поднятия спального места при помощи подъемника, нагрузка распределяется вокруг металлической оси. Благодаря этому никаких серьезных усилий не требуется. Достаточно небольшого нажатия, чтобы убрать спальное место в шкаф.

Причины поломки

Часто причиной поломки этих механизмов является некачественные детали. Поэтому при его покупке стоит внимательно подходить к выбору производителя. Лучшими считаются производители из Германии или механизмы немецко-российского производства.

Также причиной неисправности может быть неправильно подобранный вид устройства. Все газовые подъемники имеют параметры, при которых они способны выдержать определенный вес. При их выборе необходимо обращать внимание на этот показатель.

Если подъемник установлен неправильно, то он не сможет выполнять свои функции в полном объеме. Плавный ход будет отсутствовать, а чтобы собрать кровать придется приложить усилия. При поломке фурнитуры или деталей этого механизма, придется произвести полную его замену. Подъемник для кровати на pro100mebli.com.ua/product/gazovyy-podemni можно выбрать с любыми необходимыми параметрами.

Как произвести замену подъемника

В первую очередь нужно подобрать качественный газлифт для кровати. Когда он будет выбран, можно приступать к его установке:

  1. Необходимо произвести демонтаж старого оборудования. Для этого нужно открутить все гайки и на освободившееся место поставить новые газовые амортизаторы. Положение должно быть цилиндром вверх.
  2. Установку необходимо производить в открытом положении каркаса. Сначала крепится та часть, которая должна быть установлена на корпус кровати, а затем прикрепить механизм к каркасу.
  3. Необходимо следить, чтобы все детали были надежно прикручены к корпусу.
  4. После установки механизма, необходимо проверить плавность его работы.

Чтобы в будущем не возникло проблем с таким механизмом, необходимо учитывать его характеристики и качество фурнитуры. Тогда он прослужит долго и хлопот не доставит.

Кровать нового поколения отличается от своей предшественницы усовершенствованной конструкцией и многофункциональностью, благодаря которым получила большое признание и спрос среди потребителей. Основная особенность складывающейся кровати заключается в экономии пространства жилой площади и в создании дополнительного места для хранения различных домашних вещей. В настоящее время для удобства эксплуатации конструкция оснащается газлифтом – специальным подъемным механизмом. Долгосрочность и безотказность кроватей с подъемниками зависит от правильной эксплуатации, правила которой иногда нарушаются, что приводит к некоторым неполадкам в механизме. К сбою в работе причастны и другие причины, на которые зависят многие факторы. Но что же делать в такой ситуации?

Газлифт на кровати не сжимается: причины

Основная трудность, с которой приходится сталкиваться пользователям – не сжимается газлифт. К причинам этой неполадки относятся:

  1. Недостаточный вес конструкции.
  2. Некачественная сборка и монтаж.
  3. Неукомплектованность деталей.
  4. Плохое качество запчастей.
  5. Неправильное отрегулированное давление газа.

Следует отметить, что игнорирование какого-либо отклонения в работе механизма может привести к полному выходу его из строя, поэтому при первых признаках поломки требуется провести осмотр и ремонт конструкции. Справиться с дефектами можно самостоятельно, при этом учитывая все нюансы.

Внимание! Складывая кровать, не допускайте «рывков» от этого страдают элементы.

Как отремонтировать самостоятельно

Если газлифт перестал работать и требуется произвести ремонт механизма, для этого надо установить истинную причину поломки.

  1. В первую очередь необходимо обратить внимание на вес конструкции, так как при маленькой нагрузке механизм не сработает. Пружина сжимается в конструкции только в условиях полной нагрузки.
  2. Устранение ошибок, допущенных в процессе сборки производится путем демонтажа всей конструкции. Повторную установку выполняют с учетом правильного подбора (подгонка) частей друг под друга.
  3. На хорошую функциональность кровати влияет качество фурнитуры. Поэтому для монтажа газлифта лучше приобретать запчасти проверенных производителей.

Важно! При установке и ремонте следует пользоваться инструкцией производителей.

Для того чтобы сделать ремонт своими руками требуются определенные навыки и знания, отсутствие которых может привести к некачественному выполнению работ. Для того чтобы элементарный ремонт не стал стихийно – капитальным, необходимо обратиться к опытным мастерам, чтобы они сделали ремонт.

Когда необходимо обращаться к специалистам

Помощь специалистов потребуется для выполнения более сложных мероприятий, к которым относится регулировка подачи газа. Такая процедура понадобится в том случае, если поднятие и опускание кровати происходит медленно и не до конца. Причина одна – переизбыток или недостаток давления газа в поршне. Самостоятельно заменить газ – патрон крайне сложно, работа требует определенной квалификации и набора необходимых инструментов.

техника установки, как правильно установить и развернуть

Кровать — это не только каркас, но и дополнительное место для хранения вещей. . Часто эту особенность обеспечивают внутренние выдвижные ящики, закрывающие опорную поверхность, на которой находится матрас. Доступ к этим элементам довольно сложный, ведь нужно поднимать большой вес. Чтобы упростить эту процедуру, можно использовать для кровати газлифт. Эти устройства предназначены для передачи давления газа на обсадную раму.

Основные понятия

Газовый лифт представляет собой специальный механизм, который используется для подъема прикрепленных к нему поверхностей. Многие сравнивают эту конструкцию с автомобильными амортизаторами. Внешне конструкция имеет форму небольшого цилиндра с несколькими защелками и подвижным плечом.

Этот механизм состоит из нескольких основных элементов:

  • Баллон, в котором располагается газ. Часто бак заполняется азотом. Следует отметить, что смесь внутри находится под очень высоким давлением, поэтому самостоятельно разбирать газлифты не рекомендуется.
  • Масляный демпфер
  • Поршень со штоком.Эти элементы служат для передачи усилия во внешнюю среду.

Принцип действия

Газлифты бывают нескольких видов, но часто те, которые используются в кроватях, позволяют открывать конструкцию вверх.

Всего 2 основных типа:

  1. Автомат. При поднятии станины газ расширяется, что давит на поршень. Последний элемент в свою очередь выдвигает кровать вверх, сводя к минимуму усилия человека. Для торможения внутри используется своего рода сальник. Это позволяет сделать движение в самом конце траектории намного более плавным.
  2. Трение. Эта конструкция отличается от предыдущей модели отсутствием демпфера. Давление газа здесь также несколько ниже. Это позволяет останавливать конструкцию в любом удобном положении. Кровати редко оснащаются подобными элементами, так как в этом практически нет необходимости.

Технические характеристики

Газлифты – это уникальные механизмы, которые применяются в различных сферах. Практически все типы систем работают по одному и тому же принципу.

Следует выделить несколько технических параметров этих систем:

  • Газлифт можно сжать физическим усилием.
  • Системы
  • могут работать при температуре от -30 до +80 градусов. Но эта характеристика влияет на мощность устройства. Изменение температуры на 10 градусов вызовет снижение этого показателя на 3%.
  • Работа газлифта не должна включать его перемещение в верхнюю мертвую точку. Это может быстро вывести систему из строя. Поэтому очень важно правильно установить данную конструкцию.
  • Стержень может двигаться с максимальной скоростью до 300 мм/с. При этом внутри баллона давление не превышает 160 бар.

Преимущества подъемных кроватей

Газлифты устанавливаются на разные типы кроватей. Некоторые модели представляют собой сложные трансформируемые системы. В других поршень используется только для подъема рамы, на которой держится матрас.

Преимуществ такой продукции несколько:

  1. Практичность. Пространство под кроватью идеально подходит для хранения вещей, постельного белья, одеял.
  2. Прочность . Газлифты не только снижают нагрузку на человека, но и защищают каркас кровати от быстрого разрушения.

  3. Простота. Для активации механизма не требуется значительных усилий и специальных навыков. Это может сделать даже ребенок.

  4. Различные конструкции. Данный вид мебели очень распространен на рынке, что позволяет подобрать изделия на любой вкус и цвет. Можно найти как прямоугольные кровати, так и варианты с круглым спальным местом.

  5. Эффективность. Это достигается за счет того, что вы можете использовать пространство под кроватью как шкафчик.

Критерии выбора

Многие кровати не оснащены подобными механизмами. Поэтому домашние умельцы занимаются самостоятельной установкой.

Если вы собираетесь начинать такие операции, вам нужно предварительно подобрать устройство. Вы можете сделать это, следуя нескольким простым рекомендациям:

  • Прежде всего, вам нужно выбрать усилие, которое дает система. Часто сжимающая сила указывается в ньютонах (H). Примерно 1 Н выдерживает 90,81 кг веса. Но при этом также следует учитывать угол наклона.

Если кровать большая, то это значение должно быть в районе 200-300 Н.

  • Обратите внимание, что сила сжатия также зависит от количества газлифта. В большинстве случаев на кровать устанавливается не более 2-х элементов (по одному с каждой стороны). Если поставить на мебель мощные газлифты, это не всегда будет практично. В этом случае будет сложно опускать или поднимать раму.
  • Длина газлифта От этого зависит угол, на который можно будет поднять кровать. Эту характеристику желательно проверить еще на этапе выбора.
  • Производитель . Лучшей фурнитурой считается продукция немецких компаний. Однако многие отечественные товары также имеют хорошие отзывы пользователей.

На этих изделиях не стоит экономить, так как от их качества зависит уход за мебелью и ее долговечность.

Инструменты

Газлифты устанавливаются на станину, как в процессе производства, так и после изготовления. Первый вариант предпочтительнее, так как заводские модели служат немного дольше.

Однако если правильно разработать стратегию установки и следовать инструкциям производителя, то конструкция будет ничуть не хуже.

Для решения этой задачи вам потребуется запастись несколькими инструментами:

  1. Пила и молоток. Они понадобятся для сборки основного каркаса.
  2. Электродрель и набор насадок разных размеров.
  3. Крепеж. Это могут быть саморезы, металлические уголки.
  4. Газлифт

Установка подъемного механизма

Планируя сборку устройства Suspa, следует ознакомиться с основными рекомендациями производителя данной фурнитуры. Процесс установки газлифта можно разделить на несколько последовательных этапов:

  • Первый монтаж каркаса кровати. Выполняя все операции, следуйте инструкциям производителя. Для соединения досок используют металлические уголки. Это укрепит всю конструкцию и сделает ее более устойчивой к внешним воздействиям.
  • Когда рама собрана, приступаем к креплению газлифта. Фиксация конструкции происходит с помощью специальных винтов, которые часто идут в комплекте. Обратите внимание, что некоторые газлифты являются односторонними. Поэтому важно не перепутать их местами.

В некоторых случаях сторона цилиндра также играет важную роль. Данную характеристику следует уточнять у производителя.

  • На данном этапе собирается складывание рамы. В некоторых случаях он металлический и твердый. Если конструкция выполнена из дерева, то она сооружается в соответствии с инструкциями производителя.
  • Процедура завершается креплением газлифта к верхнему элементу. Важно крепить механизм только в открытом состоянии крышки. . Это устранит вероятность ущерба при неправильном расчете кредитного плеча. Когда вся конструкция собрана, необходимо несколько раз запустить систему, чтобы проверить ее работу. Если система работает плохо, следует переустановить механизм.

Установка газлифта на кровать может отличаться многими нюансами. Если вы не уверены, что сможете качественно выполнить операцию, то стоит доверить ее опытному специалисту. Лучшим вариантом будет изготовление такой мебели под заказ. Это позволит не только выбрать размер и стиль конструкции, но и определить оптимальные характеристики подъемного механизма.

Если вы все-таки хотите справиться со всеми работами самостоятельно, учтите важные нюансы. Так вы сможете добиться наилучшего результата. Как устанавливается газлифт, смотрите в следующем видео.

варианты установки, как правильно установить и развернуть

Кровать – это не только спальное место, но и «хранилище» вещей (постельного белья, детских игрушек или других популярных предметов быта), находящихся под ней. Чтобы обеспечить полный доступ к этому месту, приходится приподнимать матрас, что, кстати, не всегда просто. Для этого было разработано устройство газлифта, способное облегчить функцию трансформации спального места.

Что это?

Итак, разберемся с самим понятием «газлифт». Газлифт – это механизм, играющий роль подъемника прикрепленных к нему элементов. Визуально эта конструкция выглядит следующим образом: она чем-то напоминает автомобильный амортизатор и состоит из цилиндра, фиксаторов и ходового плеча.

Из отличительных особенностей газлифта можно выделить следующие позиции:

  • Газлифтное устройство можно сжать, приложив некоторое усилие.
  • Диапазон рабочих температур грузоподъемного устройства от -30 до +80 градусов Цельсия. Выход рабочей зоны из этого интервала на 10 градусов влечет за собой снижение производительности газлифта на 3%.
  • Важно правильно установить газлифт, иначе выход из строя подъемного механизма гарантирован.
  • Движение штока ограничено максимально возможной скоростью 300 мм/с. Цилиндрическое давление достигает максимального значения 160 бар.

Преимущества кроватей с этим механизмом:

  • Практичность. Кровати с подъемным механизмом оборудованы местом для хранения.
  • Сила. Газлифты обеспечивают более длительный срок службы спальной мебели, чем другие подъемные устройства.
  • Уменьшить нагрузку на человека.
  • Простота в эксплуатации. Для того чтобы запустить механизм в действие не требуется больших усилий. С механизмом может справиться ребенок.
  • Бесшумность при работе устройства.
  • Жидкий азот
  • , используемый в амортизаторах, абсолютно безопасен для металлических и резиновых прокладок.
  • Надежность. Вам вряд ли придется менять газлифт за все время эксплуатации кровати. Такой механизм рассчитан более чем на 20 тысяч подъемно-опускных операций.
  • Безопасная конструкция. Кожух защищает все элементы конструкции от доступа к ним, поэтому вероятность травм очень мала.
  • Отсутствие пыли и влаги под основанием. Во время работы плотное прилегание рамы к основанию обеспечивает минимальное скопление пылинок.
  • Альтернативный выбор. Всегда есть возможность купить подходящий именно вам вариант мебели с подъемным механизмом.
  • Экономия финансов. Часть дополнительного мебельного инвентаря можно не покупать — под кроватью достаточно места для постельного белья и других необходимых вещей. Плюс нет дополнительных вложений в эту мебель на протяжении всего этапа эксплуатации.
  • Преимущество газлифта перед другими механизмами. Во-первых, этот механизм достаточно прочный. Фурнитура крепкая, а выдвижные элементы быстро выходят из строя. Во-вторых, при выкатке в некоторых случаях придется освобождать место под ящики.

Отрицательные стороны использования этого устройства в кроватях:

  • Отсутствие эстетики. Некоторые модели кроватей выполнены таким образом, что в изголовье заметен газлифт.
  • Некачественные материалы, используемые при изготовлении такого механизма, в большинстве случаев через некоторое время приходят в негодность. Но в некоторых случаях невозможно определить качество деталей при покупке.
  • Высокая стоимость кровати с таким устройством.

Виды

Есть только две категории таких устройств. Это:

  • Автомат. Принцип работы такого механизма достаточно прост: в процессе подъема станины расширяется газ, который начинает давить на поршень. Что, в свою очередь, давит на квадрат, заставляя конструкцию двигаться вверх. Промасленная колодка помогает активировать торможение, что позволяет сделать этот процесс плавным.
  • Трение. Отличие такого газлифта для кровати от предыдущего: отсутствие процесса демпфирования. Давление газа в этой конструкции понижено, что позволяет пользователю кровати остановить процесс подъема в любом положении. Такой подход практически не встречается, так как не пользуется особым спросом.

Как забрать?

Возможно, человек уже купил кровать, но не знает, какой газлифт на нее поставить.

Тогда нам в помощь могут прийти рекомендации по выбору данного устройства :

  • Рассчитываем вес кровати: среднее значение односпальной кровати около 30 килограммов, вес матраса будет известен поставщику — ортопедический, например, весит около 40 килограммов. Итого: 70 килограммов.
  • Определим по маркировке газового лифта, какое устройство нам подойдет. В паспорте на газлифт указаны цифры в ньютонах. Приравниваем 1 килограмм к 10 ньютонам. Лучшим вариантом в этом случае будет выбор из двух элементов по 800 Ньютон.

Получается, что выбранные нами механизмы смогут поднять 160 килограммов.

Однако это неверно, так как сила распределяется под определенной угловой составляющей, и со временем механизм может ослабевать. В некоторых случаях не стоит смотреть на рекомендации производителя, потому что он предлагает запас намного больше, чем может случиться. От этого сама конструкция будет закрыта, что недопустимо. К тому же, чтобы поднять его потом, потребуются неимоверные усилия.

Смена подъемного механизма

Механизм может перестать работать по многим причинам: износ элементов, заедание и т.д.

Последовательные пункты замены подъемного механизма:

  1. Разбираем станину. Первый – установка элементов на корпус мебели, а затем на основание.
  2. При наличии посадочных мест в эти отверстия вставляем элементы крепежа.
  3. Амортизаторы крепятся цилиндрами вверх.
  4. Конструкции сборки.

Как установить?

Установка такого подъемного устройства достаточно проста. Чтобы правильно его собрать, необходимо следовать нашим рекомендациям.

Ниже приведены этапы такой сборки:

  • Сначала нужно просверлить 3-4 отверстия под крепеж на коробке.
  • Закрепите нижнюю часть устройства болтами.
  • К этой конструкции крепим уголок подъемного механизма.
  • Необходимо опустить основание в раму. Сверлим по 3-4 отверстия со всех сторон, при этом учитывая положение нижней рейки.
  • Оставьте зазор 5-10 мм между коробкой и рамой, затем затяните болты на верхней конструкции.
  • Соединяем все в единое целое с помощью поршней, закрепляя их сверху и снизу устройства.

Процесс установки газлифта смотрите ниже.

Перед установкой системы на мебель необходимо проверить сборную конструкцию. Ему не приходится самопроизвольно опускаться, скрипеть или застревать в процессе подъема.

Советы по выбору

Предлагаем читателям статьи ознакомиться со следующими советами, которые будут полезны при покупке кровати с газлифтом:

  • Обратите внимание на производителя. Мы не рекомендуем приобретать кровать, в которой установлен китайский аналог устройства. Предпочтение лучше отдавать фирмам из Германии, Италии, России, Турции и Тайваня. Сегодня, например, выделяется продукция Suspa (Германия).
  • Как мы уже говорили ранее, крепления газовых амортизаторов видны под определенным углом. Поэтому для эстетики лучшим вариантом будет приобретение спальни с цветовым тоном, близким к каркасу мебели.
  • Сравните нагрузку газового амортизатора со всеми параметрами. Изучите паспорт на данное устройство.
  • Не верьте рекламе. Нередко производители используют различные уловки для привлечения покупателей: скидки, бонусы и т.д. Делайте свой выбор, опираясь на отзывы потребителей, которые уже приобрели понравившуюся модель мебели с газлифтом.
  • Высота кровати. Для малышей слишком высокая кровать с подъемным механизмом не удобна в использовании.
  • Обратите внимание на наличие стяжек для ящиков. Покупайте такую ​​модель, чтобы ящик для белья в ней был разделен на отсеки.

BROSA ГАЗЛИФТНАЯ СТАНЦИЯ РАМА ОСНОВАНИЯ РУКОВОДСТВО ПО СБОРКЕ Pdf Download

Скачать Добавить в мои руководства Добавить эту страницу в закладки Руководство будет автоматически добавлено в «Мои руководства» распечатайте эту страницу
  • страница из 11

  • Закладки

Реклама

v4. 0

РУКОВОДСТВО ПО СБОРКЕ

Основание каркаса кровати с газлифтом

Предыдущая страница

Следующая страница

  Дополнительные руководства для основания каркаса кровати с газлифтом BROSA
  • Мебель для дома BROSA Loki Кресло Инструкция по сборке

    (4 страницы)

  • Руководство по сборке настольной лампы BROSA Leo Arc для внутренней мебели

    (8 страниц)

  • Мебель для дома BROSA Lola Scoop Back Обеденный стул Руководство по сборке

    (4 страницы)

  • Мебель для дома BROSA Leonie Desk Инструкция по сборке

    (14 страниц)

  • Мебель для дома BROSA Lucille Круглый стол Руководство по сборке

    (14 страниц)

  • Мебель для дома BROSA Edward Руководство по сборке основания каркаса кровати

    (8 страниц)

  • Руководство по сборке основания одноместной кровати BROSA с мягкой обивкой на газлифте для внутренней отделки

    (25 страниц)

  • Мебель для дома BROSA Bruin Деревянный каркас кровати Руководство по сборке

    (15 страниц)

  • Мебель для дома BROSA Calypso Electric Recliner Инструкция по сборке

    (21 страница)

  • Мебель для дома BROSA Sloan Electric Loveseat Recliner Руководство по сборке

    (21 страница)

  • Руководство по сборке раздвижного обеденного стола Brosa Elizabeth для интерьера

    (8 страниц)

  • Руководство по сборке большого книжного шкафа BROSA Enzo

    (12 страниц)

  • Руководство по сборке детской односпальной кровати BROSA Junior для дома

    (7 страниц)

  • Комод для дома BROSA Cato Инструкция по сборке

    (35 страниц)

  • Руководство по сборке изголовья кровати Brosa Stella для внутренней мебели

    (3 страницы)

  • Руководство по сборке обеденного стола BROSA Gina 200см мебели для дома

    (9 страниц)

  Краткое содержание основания каркаса кровати с газлифтом BROSA

Этапы установки механизма кровати Murphy

На этом этапе вы собрали вместе все части кровати Murphy, как указано в разделах 2–6 руководства по сборке.

Верхняя часть шкафа должна быть прикреплена к боковым сторонам шкафа. Верхняя и нижняя перемычки также должны быть прикреплены к задней части шкафа.

Ваша кровать Мерфи должна стоять на полу, как вы видите на фото.

С помощником возьмите тумбу за верхнюю часть верхней части и медленно поднимите ее, пока она не встанет ВЕРТИКАЛЬНО.
Каркас кровати должен оставаться на полу, как на фото.

СОВЕТ: Если у вас пол из твердой древесины или плитки, подложите под ручки кровати кусок картона или тонкой фанеры, чтобы защитить пол и ручки от царапин, когда вы поднимаете шкаф вертикально.
Каркас кровати будет двигаться по полу и вызывать царапины. См. фото в шаге 4.

Возьмите пару поршней легкого подъема, которые поставляются с комплектом крепежа для кровати Easy DIY Murphy. Найдите белую стрелку на корпусе поршня.

Убедитесь, что конец поршня с надписью «ЭТОМ КОНЦЕМ ВВЕРХ» направлен к вам, прежде чем устанавливать их на следующем шаге.

См. фото.

Теперь, повернув корпус поршня к себе, наденьте пластиковый наконечник на тонком конце поршня на шаровой палец, расположенный на нижней пластине, прикрепленной к направляющей рамы кровати, как показано на фото.

Концевой фитинг должен защелкнуться на шаровом стержне с минимальным усилием.
Повторяйте для другой стороны, пока не будут установлены оба поршня.

Теперь, когда вы установили нижние концы обоих поршней на нижние пластины рамы станины, положите оба поршня на нижнюю панель коллектора, как показано на фото.

**Важно перед следующим шагом**
Убедитесь, что стопорный элемент корпуса не установлен сверху на верхнюю часть корпуса, поскольку он не позволит вам установить поршни.
Это важно, так как стопор шкафа предотвратит падение каркаса кровати в шкаф.

Вместе с помощником возьмитесь за каркас кровати и поднимите его к шкафу до упора, пока он не войдет в шкаф наверху.

Обратите внимание, что на этом фото каркас кровати полностью вставлен в шкаф. В этот момент он должен опираться на верхнюю перемычку в задней части шкафа.

СОВЕТ. Мы рекомендуем использовать деревянный зажим, чтобы зафиксировать каркас кровати в шкафу, чтобы он случайно не упал вперед.

Если рядом есть помощник, он также может держаться за ручки кровати, чтобы удерживать каркас кровати.

Для этого шага убедитесь, что прикроватный шкаф находится на расстоянии 2–3 фута от стены, чтобы вы могли удобно спрятаться за шкафом. См фото.

Для этого шага убедитесь, что шкаф для кровати находится на расстоянии 2–3 фута от стены, чтобы вам было удобно спрятаться за шкафом. См фото.

Попросите вашего помощника держаться за ручки кровати перед каркасом кровати и будьте готовы сдвигать каркас кровати на несколько дюймов, пока вы находитесь за тумбочкой.

Теперь ваш помощник должен медленно двигать каркас кровати вперед и назад до тех пор, пока концевая фурнитура не совпадет с шаровым стержнем. Когда это произойдет, наденьте наконечник поршня на шаровой палец.

Он должен войти без особых усилий.

ВАЖНО:  Для установки поршней необходимо выполнить следующие действия. Не используйте молоток или какой-либо другой метод для соединения концевого фитинга поршня с шаровым пальцем. Вы повредите поршень. Если концевой фитинг не совпадает, см. совет по устранению неполадок внизу этой страницы.

На этой фотографии показано правильное соединение концевого фитинга с шаровым пальцем на верхней пластине.

Повторите последовательность этого шага, чтобы прикрепить поршень с другой стороны.

После того, как вы выполнили описанный выше шаг 5, каркас вашей кровати все еще должен немного углубляться в шкаф от 1″ до 3″, как показано на фотографии.
Если он выступает вверху, см. совет по устранению неполадок в конце этой страницы.

Теперь пришло время передвинуть шкаф с кроватью Мерфи к стене, где вы хотите поставить кровать. Медленно придвиньте тумбу к стене, желательно с помощником.

Теперь, когда вы придвинули тумбу к стене, используйте кусок картона или деревянные прокладки, чтобы закрыть зазор вверху между каркасом кровати и тумбой. Сделайте это с обеих сторон, как на фото, убедившись, что зазор с обеих сторон вверху одинаковый.

Обратите внимание на то, как каркас кровати скреплен прокладками в нижней части, чтобы выровнять зазор с обеих сторон. Это важно, прежде чем прикрепить шкаф к стене.

Теперь пришло время прикрепить шкаф-кровать Murphy к стене.

См. раздел 8 в Руководстве по сборке для получения полных инструкций о том, как правильно закрепить кровать Murphy.

После того, как вы прикрепите шкаф к стене, попросите помощника потянуть за ручки кровати, чтобы каркас кровати немного раскрылся в верхней части, чтобы вы могли вставить верхний ограничитель шкафа между сторонами шкафа, как показано на рисунке фотография.

Верхний стопор шкафа удерживается на месте четырьмя шурупами для дерева длиной 1-1/4″.
Дополнительные сведения см. в разделе 9 Руководства по сборке.

Вот закрепленный на якоре шкаф для кровати Murphy со стопором, установленным и прикрепленным к основанию верхней части шкафа.

Полноразмерная кровать Murphy представлена ​​на фотографиях.

Совет по поиску и устранению неисправностей

Если у вас возникли проблемы с совмещением концевых фитингов на поршнях с шаровыми шпильками на верхних пластинах, возможно, вы установили пластины слишком высоко или слишком низко по бокам шкафа.

Расстояние от центральной точки задней части шаровой опоры до конца стоек шкафа, опирающихся на пол, должно составлять 30-3/4″ дюймов.
Можно отклониться на 1/16″ или даже на 1/8″, но все, что больше, повлияет на установку поршней.

Все размеры см. на стр. 13, рис. 1 Руководства по строительству.

Поздравляем! Теперь вы сделали.

Амортизатор на кровати не работает. Как установить газлифт на кухню

Для безопасного использования мебельного амортизатора его необходимо использовать с подъемным механизмом.
На срок службы может повлиять установка газлифта в конструкции.

Установка мебельного газлифта:

При установке шток должен быть направлен вниз, а втулка соответственно вверх. Установка осуществляется только в открытом положении газлифта. Места крепления газлифта должны быть надежно закреплены с проушиной с помощью соответствующего болта или другого крепежного элемента, крепления газлифта должны быть закреплены на соединительных элементах конструкции с возможностью движения газлифта вверх и вниз. Фитинги должны свободно работать. При длительном хранении газлифта перед установкой необходимо иметь в виду, что первые циклы работы могут быть с большей силой, чем номинальная. Необходимо проверить работоспособность и усилие (мало или много) газовой пружины в конструкции кровати вместе с матрасом; без матраса рама может не держаться в закрытом положении и подниматься, если сжать газлифт руками с усилием более 200Н — он не сожмется, это нормально и не должно, это тоже не нужно для использования молотка и других предметов нет необходимости в какой-либо «разбивке» штока, установите его в конструкцию с полной массой.
Примечание: газовую пружину нельзя разрезать, нагревать или подвергать ударам в условиях высокого давления — это опасно.
Газовую пружину с усилием 300н и более нельзя закрывать вручную, она закроется уже при полной нагрузке в конструкции.

Демонтаж мебельного газлифта:

Газлифты необходимо снять с мест крепления, чтобы не повредить цилиндр (лайнер). Избегайте сжатия и повреждения газлифтов. Откручивать крепления и снимать газлифт с механизма только в открытом положении газлифта.

Газлифтная штанга:

Защищайте поверхность от внешних факторов, таких как красители, царапины, удары, пыль и химические вещества. В случае такого рода ударов по поверхности штока это повредит уплотнения и может влияют на работоспособность и срок службы газлифта, если указанные негативные факторы присутствуют в конструкции, где будет эксплуатироваться газлифт, то возможные повреждения можно свести к минимуму, используя дополнительную защитную трубку — чехол для защиты штока. Избегайте сгибания и скручивания стебля.

Газлифтный баллон:

Баллон имеет внутри высокое давление, его нельзя повредить, нагреть, просверлить или вскрыть.

Сжатый газ в газлифтном цилиндре может вызвать расширение объема, что может нанести ущерб.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

  • Газлифты могут быть сжаты собственным усилием (+30% на кг), (1кг = 9,81Н).
  • Мощность газлифта должна соответствовать требуемому весу, однако при выборе необходимо учитывать и угол подъема. усилие при разных углах подъема может различаться.
  • Температура режима работы газлифта должна быть в пределах: от -30 до +80 градусов Цельсия. Колебания температуры влияют на мощность газлифта (около 3% от номинальной мощности при изменении температуры на 10 градусов), при изменении температуры окружающей среды меняется и вязкость масла внутри газлифта. При высоких температурах повреждаются внутренние уплотнения.
  • Для получения правильных результатов испытаний газлифт необходимо испытывать с условием не более 6 циклов в минуту, иначе прокладки штока перегреваются и возможно их повреждение.
  • Не рекомендуется полностью открывать или закрывать газлифты, так как это может привести к повреждению внутренних деталей
  • Максимальное применимое давление 160 бар (при 22 градусах Цельсия)
  • Максимальная скорость хода штока около 300 мм/с. Увеличение скорости может привести к перегреву и повреждению внутренних уплотнений.
  • Допуски отклонений по длине газлифта: +/- 2мм, по мощности: +/- 8%.

Хранить в оригинальной упаковке в сухом, проветриваемом и не запыленном помещении при температуре от -30 до +80 градусов Цельсия. Средняя температура +22 градуса.

Не рекомендуется хранить газлифты на складе более одного года. Если газлифт хранится длительное время и не работает, это может повлиять на скорость открытия, если газлифт запущен после длительного простоя, мощность открытия или сжатия будет кратковременно выше его номинальной мощности.

ВАРИАНТЫ ГАЗОВЫХ ПРУЖИН

Газовые пружины бывают разновидностей по назначению (применению).
Все типы газовых пружин различаются по длине, силе, креплению (штуцерам) и диаметру цилиндра и штока.
Газовая пружина (газлифт) прямого действия — стандартная газовая пружина, которая широко применяется в мебели (диваны, кровати, фасады) и автомобилях (моторный отсек, багажник), а также во многих других конструкциях.
Исходное положение — открытое положение, работает на сжатие.
Газовая пружина обратного (линейного) действия (газлифт) — применяется в спецтехнике и промышленном оборудовании. Положение покоя — в закрытом положении, работает на открытие.
Газовая пружина (газлифт) запираемая — применяется в медицинской мебели и оборудовании, а также в офисных стульях, барных стульях. Отличительной особенностью газовых пружин линейного действия является возможность остановки в любом положении; для этого у газлифта на штоке имеется стопорная кнопка (иногда выносная). Существует упрощенный вид блокируемого газлифта, имеющего одну или две точки фиксации по ходу сжатия/расширения. Существуют также прямые и обратные действия (сжатое и открытое положения покоя).
Демпфер газовой пружины — применяется в медицинской технике и специализированном оборудовании. Этот тип газлифта аналогичен газовой пружине линейного действия или блокировки, но его отличительной особенностью является то, что после начала движения происходит задержка в 2-3 секунды перед продолжением движения.
Бывают и наоборот — быстрые (резкие) движения штока (используются в основном при производстве пневматического оружия).

Кухонное пространство должно быть не только красиво обставлено, но и практично и функционально, чтобы на кухне было удобно работать и заниматься домашними делами. На современных кухнях все чаще можно встретить различные навесные шкафы. Одним из самых распространенных и простых по конструкции является подъемный механизм для кухонных шкафов – газлифт.

Газовый лифт представляет собой подъемный механизм, с помощью которого можно открывать кухонные фасады снизу вверх и сверху вниз. Газлифт оснащен газовой пружиной для плавного хода, а сам процесс открывания контролируется гидравлическим амортизатором, снижающим шум и вибрацию. Также следует отметить, что при открытии дверцы модуля не менее чем на 10° усилие пружины полностью открывается до 90°.

Перед выбором газлифта необходимо рассчитать усилие сжатия, которое напрямую зависит от веса фасада. Чем тяжелее дверца шкафа, тем больше должна быть сила сжатия. Сегодня производители предлагают газлифты, выдерживающие нагрузки в 60, 80, 100, 120 и 140 ньютонов. Считается, что на нагрузку одного килограмма фасада должно приходиться 10 ньютонов. Поэтому, зная вес фасада, хотя бы приблизительный, подобрать необходимый газлифт не составит труда. Газовые лифты с силой сжатия более 100 ньютонов редко устанавливаются на кухнях, так как в этом случае фасад должен быть очень массивным и тяжелым, что также бывает редко.


Также при покупке газлифта следует обратить внимание на длину механизма, выбор которой зависит от размера фасада.

Перед установкой газлифта проверьте его комплектность, все ли детали на месте. На одном фасаде в модуле желательно установить два газовых лифта, чтобы при открытии двери не было перекосов.

Газлифты крепятся к внутренним сторонам коробки и к фасаду, а фасад, в свою очередь, крепится к четырехшарнирным подъемникам, установленным внутри верхней части модуля. Последующая регулировка фасада осуществляется с помощью петель.


Установка газлифта начинается с крепления крепления к бокам модуля. Внимательно изучите инструкцию по установке, которая идет в комплекте с газлифтами, и решите, какая схема крепления вам больше подходит. От этого зависит угол фиксации двери в открытом положении. Вы можете установить крепления как на уже собранный модуль, так и на отдельные части еще не собранного ящика, как вам удобнее.

Отмерить необходимые расстояния для крепления деталей по бокам и фасаду согласно инструкции. Закрепите крепеж . Затем фасад следует закрепить мебельными петлями по горизонтали коробки. После закрепления фасадов установите газлифты. Установка газлифта очень проста, нужно надавить головкой газлифта на неподвижный крепеж на боковой стенке коробки до щелчка, затем надеть головку с другого конца на крепеж, установленный на фасаде, также до щелчка. это щелкает. На этом установка газовых лифтов завершена.


Фасад закрыть, посмотреть на перекосы и отрегулировать петлями.

Наконец-то я удостоился чести. В примере я использую газлифты Boyard. К ним прилагается вот такая аддитивная схема. На ней видно, что возможны три варианта установки: под углом 80, 90 и 100 градусов. Лично мне больше импонирует прямой угол, поэтому лифты будем ставить под ним.

От этого мы и будем танцевать. Итак, установка газлифта начинается с разметки отверстий на стенке коробки. Крепим монтажную пластину тремя саморезами.

Размер 239 мм получился, если учесть мощность верхнего горизонта, то есть 255 мм минус 16 мм.

Следующим этапом является добавление ответного элемента на фасад. Все снова начинается с расчетов, а заканчивается парой саморезов.

Обратите внимание, что если газлифт будет устанавливаться на, как в нижнем ярусе этого бокса, то на стену надо укладывать не 239 мм, а 245 мм, а не 90, а по фасаду 95 мм.

Отмечаем на горизонте самой коробки места для саморезов крепления ответной планки петли.

Навешиваем фасад. Кстати, на этом фото я отметил размеры наполнителя, которые необходимо сделать для установки на полунакладные петли.

Затем мы просто защелкиваем газлифт на шаровые пальцы обеих запорных пластин. Часто входит туго, поэтому можно применить силу.

Все готово. В закрытом и открытом положении лифты выглядят так:


Возможна небольшая регулировка переднего угла. Производится перемещением вперед-назад (в прорези) бойка на фасаде.

Лично я, чтобы минимизировать количество ошибок, а также ускорить процесс сборки, сделал этот

Какой должна быть кухонная мебель? Казалось бы, вопрос простой, и ответить на него несложно. Каждый человек отметит красоту, функциональность и надежность. Правильно, с этим не поспоришь.

Но знаете, что обычно упускается из виду? Для фитингов. Разумеется, внешнюю фурнитуру, то есть ручки, подбираем под дизайн всего кухонного гарнитура, необходимо, чтобы все гармонировало. Но не забывайте и о других видах.

За фасадом скрыто огромное количество различных элементов… Например:

  • Газлифты для кухни;
  • Направляющие;
  • Петли;
  • Полкодержатели;
  • И другие системы.

Без этого нельзя думать, что кухонная мебель прослужит долго, а функциональность будет соответствовать всем необходимым нормам и требованиям.

То есть нужна качественная фурнитура Это очевидный факт. А если сравнивать цену всего гарнитура, то двадцать пять процентов стоимости приходится именно на стоимость фурнитуры. Невероятно, но это факт.

Подъемные механизмы для открывания дверей

Что такое газлифт для кухни? Этот подъемный механизм относится к категории «скоб».

Предназначен для открывания верхнего яруса шкафов, дверцы которых открываются вверх.

И хотя этот вариант открывания не является основным, многие компании-производители в последнее время стали отдавать ему предпочтение.

Этот механизм имеет множество преимуществ, но стоит отметить основные из них:

  • Саморегулирующийся плавный ход;
  • Надежная фиксация в открытом положении;
  • Два типа открывания — ступенчатое (фрикционное) и автоматическое;
  • Крепление газлифтов соответствует материалу, из которого изготовлена ​​сама мебель. То есть из ДСП или алюминия.
  • Дверь можно открыть без ручки. Для этого нужно просто нажать на поверхность двери, и она откроется сама.

Конструкция газового лифта

  • Клапан.
  • Рукав.
  • Поршень.
  • Перепускной клапан.
  • Подшипник качения.
  • Сальник.
  • Пыльник.
  • Уплотнение поршня.

Конструкция газлифта

Как и любой механизм, газлифт состоит из нескольких частей.

  • Корпус, представляющий собой герметичный цилиндр.
  • Клапан.
  • Рукав.
  • Шток, свободно перемещающийся внутри корпуса.
  • Поршень.
  • Перепускной клапан.
  • Подшипник качения.
  • Сальник.
  • Пыльник.
  • Сальниковая набивка, создающая герметичность конструкции.
  • Уплотнение поршня.

В корпус закачивается азот, это рабочая среда.

Внимание! Газлифт представляет собой полностью герметичную конструкцию. Азот закачивается в цилиндр в процессе производства. Следовательно, это устройство не подлежит ремонту.

Даже не пытайтесь открыть его самостоятельно. Вся внутренняя система находится под давлением.

Разгерметизация, которой противостоят сальники и набивки, может привести к тому, что газлифт просто перестанет выполнять свои функции.

Кроме того, вы не эксперт, и даже малейшее проникновение может навлечь на вас неприятности.

Внимание! Герметично устроенная система может взорваться у вас в руках. Так что не пытайтесь открыть его. Это может дорого обойтись вам и окружающим. Минимум — мелкие травмы и царапины, максимум — страшно говорить.

Рабочий показатель, который является основным, — сила сжатия. Поэтому при выборе газлифта необходимо точно определить вес двери, которую он будет открывать и удерживать.

Соответственно, чем тяжелее дверь, тем больше усилий требуется для ее удержания. Это означает, что удерживающая сила должна быть больше.

Есть еще один критерий выбора, он зависит от длины самого механизма. Конечно, это, в свою очередь, зависит от размеров удерживаемой двери.

Поэтому здесь учитывается соответствие между длиной газлифта и толщиной его рабочего цилиндра. Чем длиннее устройство, тем оно толще.

Удивительно, но этот механизм работает в автоматическом режиме (один из видов). Когда дверь открыта, она срабатывает через определенное время и запускает процедуру закрытия.

Это удобно в двух случаях:

  1. Когда хозяйка забывчива.
  2. Когда шкафы подвешены очень высоко, когда рост человека и высота элемента мебели не соответствуют.

Как определить усилие, необходимое для открывания двери

В настоящее время производители предлагают механизмы, выдерживающие нагрузки в 60, 80, 100, 120 и 140 ньютонов.

Принято считать, что силы в десять ньютонов будет достаточно для нагрузки в один килограмм. Поэтому несложно рассчитать нагрузку и исходя из нее выбрать газлифт. Кстати, в

Вы можете найти в Интернете калькулятор, который точно определит соотношение нагрузки и удерживающей силы.

Использование газлифта для кухонной мебели – это современный шаг к совершенствованию. Такие мебельные механизмы можно самостоятельно монтировать в готовые шкафы для плавного открывания и закрывания дверных створок. Сегодня мы поговорим о том, какой газлифт для кухни лучше, какие они бывают и как их установить.

Подъемные дверцы — удобное приспособление на кухне

Подъемные механизмы для открывания дверей

Говоря о подъемных механизмах для кухонной мебели, сразу приходит на ум газлифт. Это разновидность мебельного кронштейна. Используется, но чаще для установки дверей кухонной мебели, открывающихся вверх.

К достоинствам механизма можно отнести следующее:

  1. можно бесшумно открывать двери;
  2. закрывается медленно и без хлопка;
  3. ход регулируется самостоятельно;
  4. дверь надежно фиксируется в открытом положении;
  5. устройство газлифт позволяет не использовать ручки, открытие происходит от одного нажатия.

При таких достоинствах механизма кухонный гарнитур надежно и удобно прослужит долгие годы.

Газлифт предназначен для открывания верхних ярусов шкафчиков

Устройство газлифта и принцип работы

Газлифт собирается из следующих частей:

  • кнопка;
  • внешний конус;
  • газовый клапан;
  • пластиковый рукав
  • ;
  • внешняя полость;
  • конус газлифта;
  • канал перепуска газа;
  • внутренняя полость;
  • внутренний конус;
  • герметик
  • ;
  • подъемная штанга;
  • упорный подшипник;
  • посадочный конус.

Не открывать корпус газлифта. Малейшее вмешательство нарушит герметичность корпуса и приведет к травмам и увечьям. А так как этот механизм неразборный, то ремонт газлифта уже невозможен.

Принцип работы газлифта прост и основан на газовой пружине и гидравлическом амортизаторе. Если открыть дверное полотно на 8-10ᵒ, то оно откроется самостоятельно. Закрытие такое же.

Не рекомендуется открывать устройство своими руками. Вся внутренняя система находится под давлением

Внутренняя полость корпуса продувается азотом. За этот процесс мебельный подъемник назвали газлифтом. Стоит отметить, что заправка азотом происходит при создании механизма, а затем он герметично закрывается, поэтому ремонт газлифта невозможен.

Как выбрать газлифт

Есть три критерия, на которые опираются при выборе и покупке.

  1. Сила сжатия. Отправляясь в строительный магазин или перед поиском в интернет-ресурсах, нужно определить, сколько весят двери. Чем больше вес, тем сильнее должны быть параметры газлифта. Производители выпускают модели номиналом 60–140 Н. Чтобы определить необходимое вам усилие сжатия, умножьте вес двери со всей фурнитурой и декором на 10 (1 килограмм веса может выдержать механизм мощностью 10 Н). В Интернете можно найти онлайн-калькуляторы расчета нагрузки на газлифт.
  2. Размеры механизма. Длина газлифта зависит от размера открываемой двери.
  3. Автомат или пошаговая конструкция . Если пошаговый вид давно известен и представляет собой, так сказать, дверь с ручкой, то в автоматике используются новые технологии. При таком механизме дверь открывается от легкого толчка, а затем через некоторое время самостоятельно закрывается. Это удобно отсутствием ручек, за которые можно зацепиться, и автоматическим закрыванием двери.

Как установить и починить газлифт

Подъемный механизм добавляет кухне комфорта и удобства, а срок службы напрямую зависит от правильной установки. Так как сам процесс несложный, установить газлифт для кухонной мебели можно самостоятельно в домашних условиях.

Газлифты – это, безусловно, самый удобный механизм для открывания дверей кухонной мебели.

Для установки подъемного механизма потребуются следующие инструменты:

  • отвертка.
  • отвертка
  • ;
  • 9сверло 0018;
  • рулетка;
  • линейка
  • ;
  • карандаш или маркер;
  • молоток
  • .

Монтаж начинается с замеров обеих стенок крепления газлифта. Расположение механизма на стенках шкафа зависит от вашего желания. Перед установкой нужно определить, на какой угол будут открываться дверные полотна. Таким образом, расположение газлифта в стенках шкафа различается в обеих точках крепления.

В магазинах мебельной фурнитуры представлен широкий ассортимент газовых лифтов. Они отличаются размерами, техническими и другими параметрами. Одним из них является способ крепления.

Существует два типа крепления газлифта:

  1. Для установки используется пружинный зажим. Достаточно простой способ, при котором подъемный механизм закрепляется на головке крепежных элементов. Это можно сделать одним щелчком мыши. Как видите, установка не требует специальных инструментов и дополнительных знаний.
  2. Для установки используется пластина. Крепление не сложнее предыдущего способа, но в магазинах попадаются бракованные изделия, у которых загнуты края пластины. В таких изделиях нет возможности починить голову и остается только приобрести новый газлифт.

ПОСМОТРЕТЬ ВИДЕО

При монтаже также помогут следующие советы:

  • для предотвращения перекосов газлифт монтируется с обеих сторон шкафа;
  • двери, на которые крепятся газовые подъемники, крепятся обычными мебельными петлями к верхней стенке шкафа;
  • производители
  • выпускают подъемники с усилием свыше 80 Н, но они применяются при тяжелых дверях, в остальных случаях их приобретение нецелесообразно из-за стоимости и повышенной жесткости уровня;
  • крепление механизма к двери осуществляется после завершения обшивки, декоративных деталей и установки другой фурнитуры;
  • к дверям и стенкам вынимаемого шкафа устанавливается газлифт;
  • , если место крепления механизма сместить ближе к краю боковины, при этом угол подъема двери увеличивается;
  • автоматический тип мебельного подъемника настраивается согласно инструкции.

Кухонный гарнитур – это функциональная мебель в доме, поэтому ее выбор связан с особыми требованиями. Используемая в процессе фурнитура также влияет на качество готового изделия. поэтому подъемные механизмы, такие как газлифт, только улучшают функциональные и качественные показатели кухонной мебели.

Установка газлифта для кухни процесс не сложный. Если следовать советам и рекомендациям профессионалов, монтаж можно выполнить самостоятельно на высшем уровне.

Китай Производитель подъемников для кроватей, Газовая пружина, Поставщик гидравлических кроватей

Новое поступление

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Горячие продукты

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Популярные продукты

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Рекомендуется для вас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

Вид бизнеса: Производитель/Фабрика
Основные продукты: Подъемник ящика для кровати , Газовый грифон , Гидравлический фитинг кровати , Подъемный механизм кровати , Пневматическая кровать. ..
Количество работников: 166
Год основания: 2022-03-15
Сертификация системы менеджмента: ИСО 9001, ИСО 9000
Среднее время выполнения: Время выполнения заказа в сезон пиковой нагрузки: в течение 15 рабочих дней
Время выполнения заказа в межсезонье: в течение 15 рабочих дней
Информация отмечена проверяется ТЮФ Рейнланд

Компания Shijiazhuang Hongji Hardware Co.

Добавить комментарий

Ваш адрес email не будет опубликован.
