Инструкция эксплуатации газлифтов

Инструкция эксплуатации газлифтов

 Для безопасного использования мебельного амортизатора, его нужно использовать с механизмом подъема. На срок службы может влиять установка газлифта в конструкции.

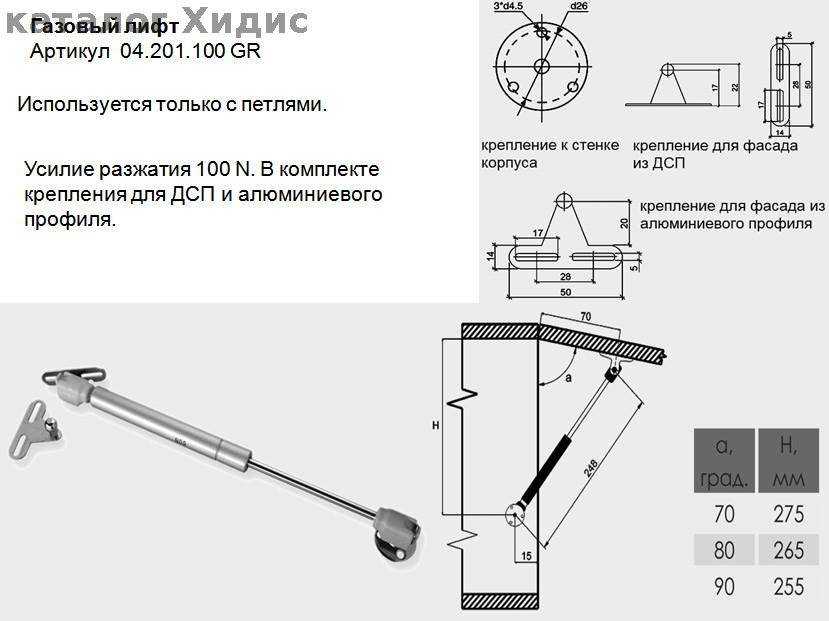

            Монтаж мебельного газлифта:

При монтаже шток должен смотреть вниз, а гильза соответственно к верху. Монтаж производится только в открытом положении газлифта. Точки крепления газлифта должны быть надежно закреплены проушиной с помощью соответствующего болта либо с иным фитингом крепления, крепления газлифта должны быть закреплены к связующим элементам конструкции позволяя газлифту двигаться на подъем и закрытие. Фитинги должны свободно оперировать. При длительном хранении газлифта перед установкой, необходимо учитывать, что первые циклы работы могут быть с большей силой, чем номинально. Проверять работоспособность и усилие (мало или много) газовой пружины нужно уже в конструкции кровати вместе с матрацем, без матраца каркас может не держаться в закрытом положении и подниматься, если сжимать руками газлифт с усилием более 200Н — он не сожмется, это нормально и не должен, применять молоток и иные предметы также не нужно, никакого «срыва» штоку не нужно, установить в конструкцию с полным весом.

Примечание: Газовую пружину нельзя разрезать, нагревать и подвергать ударам, внутри высокое давление — это опасно.Газовая пружина с силой от 300н не должна закрываться руками, она будет закрываться уже в полной нагрузке в конструкции.

           Демонтаж мебельного газлифта:

Газлифты должны быть демонтированы с их точек крепления так, чтобы цилиндр (гильза) не был поврежден. Избегайте сжатия и повреждения газлифтов. Откручивать крепления и снимать газлифт с механизма только в открытом положении газлифта.

            Шток газлифта:

Защищайте поверхность от таких внешних факторов как красители, царапины, удары, пыль и химических факторов. В случае подобного рода воздействия на поверхность штока, это приведёт к повреждению уплотнений и может повлиять работоспособность и срок службы газлифта, если указанные негативные факторы присутствуют в конструкции где будет использоваться газлифт, то возможные повреждения могут быть минимизированы за счет использования дополнительной защитной трубки – чехла для защиты штока.

Избегайте изгибов и искривлений штока.

            Цилиндр газлифта:

Цилиндр имеет внутри высокое давление, его нельзя повреждать, нагревать, сверлить или вскрывать. Сжатый газ в цилиндре газлифта может вызвать расширение объема, что может привести к пагубным последствиям.

            ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Газлифты могут быть сжаты собственной силой (+30% на кг), (1кг = 9,81Ньютон).

Мощность газлифта должна быть подобрана соответственно необходимому весу, однако при подборе нужно учитывать и угол подъема, т.к. усилие при разных углах подъема может меняться.

Температура рабочего режима газлифта должна быть в пределах: от -30 до +80 градусов по Цельсию. Колебания в температуре влияют на мощность газлифта (примерно на 3% от номинальной мощности при изменении температуры на 10 градусов), при изменении температуры окружающей среды, вязкость масла внутри газлифта также меняется. При высоких температурах внутренние уплотнения повреждаются.

Для получения правильных результатов тестирования, газлифт должен проходить тест с условием не более 6 циклов в минуту, в противном случае перегреваются прокладки штока и возможно их повреждение.

Не рекомендуется раскрывать или закрывать газлифты до упора, так как это может повредить внутренние части

Максимально применимое давление 160 бар (при температуре 22 градуса по Цельсию)

Максимальная скорость хода штока около 300 мм/с. При увеличении скорости, может привести к перегреву и повреждению внутренних уплотнений.

Допуски отклонений по длине газлифта: +/-2мм, по мощности: +/- 8%.




Газлифт с доводчиком 120N — DGL-120

  1. Нагрузка 120 ньютон. Это 12,4 кг. 9,8 ньютон = 1 кг.
  2. Механизм вертикального плавного подъема кухонных фасадов.
  3. Головку можно поменять со старого лифта, при этом нужно снять доводчик.
  4. Бренд производителя Lemax prof.
  5. Материал: металл.

Производитель: LogAtask

DGL-120 Газлифт с доводчиком 120N Отзывы

Ваш отзыв может быть первым.


 Написать отзыв

По Москве:

   Срок доставки:
          2-3 рабочих дня.
          Доставка до подъезда:
          Свыше 3300 р. — БЕСПЛАТНО.
          Менее 3300 р. — 330 р.
          За МКАД        — 20 р./км (в одну сторону).
          Часы доставки оговариваются индивидуально.
          Если вес товара превышает 30 кг,
          то стоимость доставки может повыситься.
          В случае отказа, клиент должен оплатить транспортные расходы.

По России::

    Предоплата 100%. Отправка транспортной компанией (ТК).
          Свыше 3300 р. — доставка до ТК БЕСПЛАТНО. Оплата до Вашего города ТК по получению.
           Менее 3300 р. — доставка до ТК 330 р. Оплата до Вашего города ТК по получению.

           Оплату за товар можно произвести переводом через банк или при помощи электронных денег.
           Срок и стоимость доставки зависит от удаленности  региона и объема груза.

    Схема доставки по регионам России:

           Вы оформляете заказ на сайте интернет-магазина. Доставка продукции транспортной компанией.
           Стоимость доставки оплачиваете транспортной компании при  получении груза.
           Посылкой товар отправляем в редких случаях, если позволяет объем, например, почта не принимает посылку, когда             размер одной и сторон превышает 80 сантиметров.
           Отправка через день, после оплаты.

Примечание.

А города московской области, находящиеся чуть дальше:
Королёв, Одинцово, Щёлково, Пушкино, Краснознаменск, Ивантеевка, Зеленоград,
Дубна, Дмитров, Дедовск, Лобня будет небольшая доплата, при такой незначительной цене на аксессуары для кухни и мебельную фурнитуру.

По регионам доставлены заказы в города: Альметьевск, Астрахань, Брянск, Братск,
Волгоград, Владимир, Грозный, Дальний Восток, Ейск, Калининград.
Ленинградскую область, Липецк, Минск, Мурманск, Новгород Великий и Новгород Нижний,
 Омск, Петрозаводск, Сахалин и многие другие.

Важно:
Если комплектующие мебельной системы вы покупаете в разных магазинах.
Где совмещение деталей вызывает у нас сомнение.
В этом случае мы не выполняем такие заказы или просим предоплату.
Кроме того, любая компания имеет право отказать в выполнении, по различным причинам.
Это могут быть какие то не выполнимые условия по наличию товара, по времени и расстоянию доставки,
ОТКАЗ ОТ ОПЛАТЫ ИЛИ ОБЫЧНОЕ ХАМСТВО.
МЫ ОСТАВЛЯЕМ ЗА СОБОЙ ПРАВО ОТКАЗЫВАТЬ В ОБСЛУЖИВАНИИ БЕЗ ОБЪЯСНЕНИЯ ПРИЧИН!

Также мебельные ручки, петли и направляющие — предоплата. Если вы не уверены и ехать на склад вам далеко, то заказывайте одну ручку, если устраивает довезем остальное на следующий день.

Вы можете оплатить заказ любым удобным Вам способом: карта, наличные, перечислением. На некоторые виды мебельной фурнитуры возможна предоплата.

Как установить газовую стойку | Выполните следующие 5 шагов

Как установить газовую стойку? Это часто задаваемый вопрос. Установка газовой стойки не должна быть сложной. Gasspringsshop.com предлагает простое объяснение того, как установить газовую стойку. Просто выполните 5 простых шагов, и вы получите работающую газовую стойку в кратчайшие сроки. Более того, наш удобный калькулятор берет на себя большую часть работы. Основное преимущество нашего инструмента калькулятора заключается в том, что не имеет значения, на какое приложение вы хотите установить газовую стойку. Будь то крышка сундука, окно-тент или ящик для грузовика, для нашего калькулятора это не проблема. Вам стало интересно узнать о возможностях? Читать далее.

Шаг 1: Измерение и расчет

Прежде чем вы сможете установить газовую стойку, вам сначала необходимо измерить размеры вашего приложения. После того, как вы это сделаете, вы можете вставить эти измерения в наш калькулятор. Просто введите размеры и детали вашего приложения в инструмент калькулятора, и все остальное произойдет автоматически. Точные размеры газовой стойки для вашего приложения будут рассчитаны без каких-либо усилий, после чего вы можете перейти к следующему шагу. Возникли проблемы с использованием нашего калькулятора? Посмотрите это видео, мы объясним вам, как использовать наши онлайн-инструменты!

Шаг 2: Закажите правильный газовый амортизатор

Теперь, когда вы знаете правильные размеры для вашего приложения, вы можете заказать правильный газовый амортизатор для вашего приложения. Кроме того, наш конфигуратор поможет вам подобрать нужный материал и монтажные детали. Конечно, этот инструмент также появится после расчета размеров на шаге 1.

Шаг 3: Подготовка

Теперь, когда у вас есть газовая стойка, вы можете приступить к установке газовой стойки на свое приложение. Прежде чем отмечать точки крепления в своем приложении, убедитесь, что вы понимаете следующие результаты калькулятора:

A [дюйм]

Размер A — это расстояние от шарнира до точки крепления газового упора на крышке в продольном направлении крышки в дюймах.

B [дюйм]

Размер B — это расстояние от шарнира до точки крепления газовой стойки на крышке по высоте крышки в дюймах. Если вы используете кронштейн (см. интернет-магазин), то расстояние от нижней части крышки до точки крепления газовой стойки составляет 20 мм.

C [дюйм]

Измерение C представляет собой расстояние по горизонтали между шарниром и точкой крепления газовой стойки к неподвижному миру. Расстояние до средней точки вращения монтажной детали.

D [дюйм]

Измерение D представляет собой расстояние по вертикали между шарниром и точкой крепления газовой стойки к неподвижному миру. Расстояние до средней точки проушины винта, шарика или шпинделя.

Шаг 4: Отметьте правильные точки

Отметьте расчетные точки, указанные выше, в своем приложении. Вы можете получить свои точки в дюймах из сборочного чертежа, сделанного с помощью инструмента калькулятора. Убедитесь, что вы отметили точки на точных измерениях, полученных с помощью калькулятора! Если вы не отметите точки винтов на точных размерах, газовый амортизатор может не подойти в конце.

Шаг 5: Установка газового упора

После того, как вы отметили точки в своем заявлении, пришло время установить газовый упор. Прикрутите крепежные детали газовой стойки по нанесенным меткам. Газовые пружины всегда должны устанавливаться в растянутом состоянии. Лучший способ сделать это — попросить кого-нибудь помочь вам, чтобы один человек мог удерживать крышку приложения на месте, пока другой устанавливает газовую пружину.

Gasspringsshop рекомендует использовать саморезы из нержавеющей стали для крепления каждой монтажной детали. После прикручивания монтажных деталей к вашему приложению все, что осталось сделать, это установить газовую стойку на место. Вы можете сделать это, открыв крышку вашего приложения и защелкнув газовую стойку на монтажных деталях. Крайне важно, чтобы вы установили газовую стойку так, чтобы узкий конец штока был ниже газонаполненного поршня.

О магазине газовых пружин

Вы ищете газовую стойку, подходящую для вашего применения? Gasspringsshop. com является номером 1 по газовым стойкам и монтажным деталям. Мы продаем газовые стойки различной длины, диаметра, материала и усилия. Наши газовые стойки в основном изготовлены из стали, но у нас также есть газовые стойки из нержавеющей стали. Если вы хотите установить газовую стойку, вы можете выбрать одну из наших многочисленных монтажных деталей. Вам интересно узнать мнение клиентов о Gasspringsshop.com? Кликните сюда.

Дополнительная информация о том, как установить газовую стойку?

Вы все еще не знаете, как установить газовый амортизатор или какой газовый амортизатор лучше всего подходит для вашего применения? Тогда, пожалуйста, не стесняйтесь обращаться к нам. Мы можем помочь вам найти подходящую газовую стойку для любого применения. Если у вас есть какие-либо другие вопросы, вы можете либо просмотреть наши часто задаваемые вопросы, где уже есть ответы на многие вопросы, либо отправить электронное письмо по адресу [email protected].

Как заменить газовую пружину на люке, капоте, багажнике или заднем стекле вашего автомобиля



Перед тем, как начать

Перед заказом новой газовой пружины, не являющейся прямым, соберите следующую информацию:

1. Определите общую длину первоначальной пружины , измерение от монтажного центра корпуса до центра монтажа до уровня. центр верхней установки поршневого штока при полностью выдвинутом блоке.

2. Измерьте длину хода (разница между длиной штока в полностью сжатом и полностью вытянутом состоянии).

3. Определите давление , необходимое для новой пружины.

4.  Проверьте тип концевых фитингов, необходимых для замены старого блока.

5.  Укажите год, марку и модель автомобиля.



ОСНОВНЫЕ СООБРАЖЕНИЯ



1. Всегда заменяйте обе газовые пружины , чтобы обеспечить максимальную производительность и предотвратить скручивание, вызванное неравномерной нагрузкой.

2. Внутренний заряд газообразного азота обычно превышает 330 ньютонов; поэтому блок обычно нельзя сжать вручную.

3. Прежде чем снимать старые газовые пружины, осмотрите все фитинги, входящие в комплект поставки , чтобы определить, какие компоненты необходимо использовать повторно.

4.  Попросите кого-нибудь поддержать люк, капот, багажник или заднее стекло при замене газовых пружин.

5. Газовые пружины должны быть установлены в том же положении , что и оригинальные блоки.

6. Заменяйте газовые пружины по одной.

7. Пружины всегда должны устанавливаться трубкой вверх в закрытом положении . Это жизненно важно для правильной смазки и бесперебойной работы.



РАЗБОРКА



Процедура демонтажа газовых пружин, оснащенных концевым фитингом из темного композитного разъема с плоским металлическим зажимом или цельнометаллическим разъемом с проволочным предохранительным зажимом:



1. Маленький винт с плоским лезвием водитель будет необходимо, чтобы освободить плоскую металлическую скобу или проволочную предохранительную скобу.

2. Откройте люк, капот, капот, окно или заднюю дверь, чтобы сохранить нагрузку на существующие пружины. Не пытайтесь выполнить этот ремонт без второго человека, поддерживающего люк и т. д.

3. Если крепление штока поршня представляет собой составную муфту, выполните следующие действия:

  • Вставьте лезвие отвертки под металл зажим под углом примерно 45 градусов и слегка подденьте t o сместите зажим, пока вы не сможете оттянуть газовую пружину от прикрепленного к ней шарового пальца. Не снимайте зажим полностью.
  • Повторите процесс на другом конце.

4. Если крепление штока поршня представляет собой цельнометаллическое гнездо с проволочным предохранительным зажимом, выполните следующие действия:

  • Вставьте лезвие отвертки под проволочный зажим и освободите его от шейки фитинга. Поверните и снимите зажим для проволоки, полностью вытянув его из фитинга.
  • Повторите процесс на другом конце.



УСТАНОВКА



1. Если газовая пружина крепится с помощью композитного гнезда, выполните следующие действия:

  • Сначала начните фиксацию концевого соединения стержня
    (нижний соединитель) газовой пружины. Для этого поместите отверстие концевого фитинга на верхнюю часть шарового пальца. Инструмент не нужен.
  • Осторожно наденьте соединитель концевого фитинга на шпильку. Не используйте молоток или тиски . Легкого нажатия рукой должно быть достаточно, чтобы зафиксировать фитинг
  • Повторите эту процедуру на другом конце.

2. Если газовая пружина закреплена с помощью цельнометаллического фитинга и проволочного предохранительного зажима, выполните следующие действия:

  • Сначала начните фиксировать концевое соединение стержня (нижний разъем) газовой пружины. Для этого поместите отверстие концевого фитинга на верхнюю часть шарового пальца. Инструмент не нужен.
  • Осторожно наденьте соединитель концевого фитинга на шаровой палец.
  • Полностью вставьте прямой конец зажима для проволоки в маленькое отверстие, расположенное сбоку фитинга. Затем поверните изогнутую часть и зажмите ее вокруг шейки фитинга. Это будет надежно удерживать его на месте.
  • Повторите эту процедуру на другом конце.

Примечание. Только для информационных целей. Мы не несем ответственности за любой ущерб, возникший в результате того, что вы полагаетесь на этот контент.



Ознакомьтесь с ассортиментом газовых пружин Monroe ® или посетите электронный каталог, чтобы узнать, какая газовая пружина подходит для вашего автомобиля.



Другая техническая поддержка, которая может вас заинтересовать

Руководство по установке стоек Macpherson

Замена стоек жизненно важна для восстановления первоначальных ходовых качеств и управляемости автомобиля. Следуйте этим инструкциям для полного и качественного ремонта.

ПОДРОБНЕЕ

Руководство по установке амортизаторов

Замена изношенных амортизаторов и стоек является важным шагом в восстановлении безопасного рулевого управления, управляемости и тормозных характеристик автомобиля.
