Установка накладных петель на межкомнатные двери: Накладные петли без врезки бабочки для межкомнатных дверей – особенности и установка

как правильно их навесить и прикрутить, видео-инструкция

Автор Michael На чтение 6 мин Просмотров 3.8к. Опубликовано Фев 14, 2020

Существует множество видов петель на двери, но наиболее просто установить петли-бабочки на межкомнатные двери. Данный механизм отвечает за открывание, закрывание двери, а также за плотность прилегания ее к коробке. Но перед, тем как самостоятельно приступать к установке петель, стоит разобраться с их конструкцией и если она покажется сложной в монтаже, то лучше это дело доверить специалистам.

Содержание статьи

1. Особенности петель
2. Преимущества и недостатки петель
3. Монтаж петель-бабочек
4. Трудности во время монтажа
5. Нюансы установки
6. Возможные проблемы при работе петли-бабочки

Особенности петель

Петли-бабочки состоят из двух частей. Во время их складывания меньшая часть вкладывается в большую. Поэтому монтаж петель типа «бабочка» на межкомнатные двери не требует оснащения паза. Крепятся навесы с помощью метизов и для этого не требуется использования каких-либо профессиональных инструментов.

Перед тем, как повесить межкомнатную дверь на петли «бабочка», стоит разобраться, какими же преимущества в сравнении с другими типами они обладают:

• Высокой износостойкостью. Фурнитура изготавливается из нержавеющей стали или латуни. Для повышения устойчивости материал покрывается гальваническим слоем;
• Для установки не требуется помощь специалиста, петли крепятся без предварительной врезки;
• Полотно на петлях бабочках обладает плавностью хода благодаря подшипникам, входящим в конструкцию фурнитуры;
• Крепятся как на левую, так и на правую сторону;
• Отлично сочетаются с разными стилями в интерьере благодаря широкой цветовой палитре петель.

Перед тем, как поставить петли типа «бабочка» на межкомнатную дверь, стоит посмотреть видео с их обзором и учесть некоторые их недостатки в процессе эксплуатации.

Среди них стоит выделить:

• Дверь легко снять, поскольку фурнитура находится с наружной стороны;
• Если на двери оснащена притворная планка, петли-бабочки прикрутить не получится;
• Наблюдается частое образование зазоров, что является своего рода побочным эффектом.

При анализе недостатков и преимуществ стоит для себя решить: прикручивать петли бабочки или применить более подходящую фурнитуру.

Монтаж петель-бабочек

Как прикрутить петли в виде бабочки к межкомнатной двери? Главное — следовать пошаговой инструкции. В противном случае могут возникнуть проблемы с совместимостью полотна и коробки или с замочным углублением.

Перед тем, как крепить начать петли-бабочки на межкомнатную дверь, стоит подготовить все инструменты, которые понадобятся во время монтажа:

• Саморезы;
• Шило;
• Шуруповерт;
• Сверла по дереву;
• Рулетка;
• Канцелярский карандаш.

После этого можно приступать к непосредственной установке навесов.

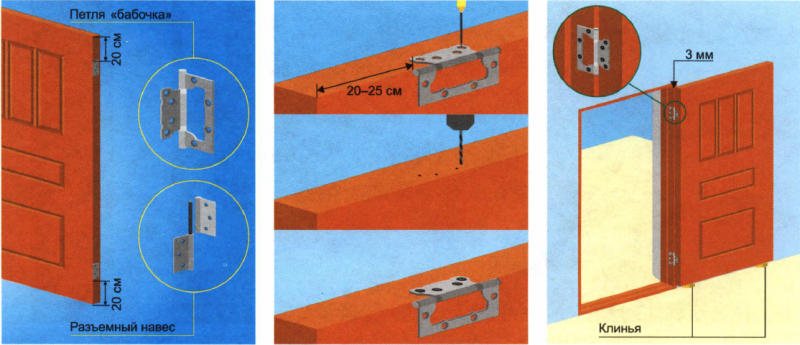

В первую очередь необходимо определиться со стороной установки петель на двери: с правой или с левой, после чего можно делать разметку. От нижнего и от верхнего края полотна отмечается 20-25 см, которые и станут основой для крепления фурнитуры.

Поскольку данный тип механизма не требует врезки, петли прикладываются к торцу полотна в размеченном месте и при помощи карандаша отмечаются точками места, которые затем просверливаются дрелью.

Если не очень понятно как разметить и навесить дверь на петли бабочка, то стоит посмотреть видео для наглядного примера.

После того, как отверстия просверлены, с помощью саморезов петли прикручиваются к двери и к коробке. Требуется навесить полотно и проверить плавность его хода, чтобы не было постороннего шума. В случае выявления какого-либо дефекта полотно снимается и устраняется неполадка, чтобы избежать в будущем перекоса.

После того, как были установлены петли бабочки на межкомнатную дверь, вся фурнитура смазывается. На первый взгляд может показаться что все сложно, но на практике все намного легче, понятней и можно справиться без помощи специалиста за короткое время.

Главное в монтаже петель – правильно разметить полотно. Как говорится: «Семь раз отмерь, раз отрежь».

Трудности во время монтажа

Во время установки могут возникнуть некоторые трудности, на которые оказывают влияние внешние факторы. Может образоваться зазор между петлей и косяком двери. В этом случае дверь не будет плотно закрываться, но выходом из сложившейся ситуации станет небольшой кусок картона или спичка, играющие роль своеобразной прокладки. Таким образом можно избавиться от зазора.

Нюансы установки

Во время крепления метизов между крепежом на разных частях карты необходимо соблюдать одинаковое расстояние. Если же этого не сделать, то в дальнейшем могут возникнуть проблемы с эксплуатацией.

Монтаж петель проводится в надежном месте на двери, там, где есть деревянный брус. Если же это сделать в другом месте, то можно только испортить дверное полотно и в дальнейшем необходимо будет проводить его замену.

К креплению частей навесов необходимо подойти со всей ответственностью, чтобы в результате обе части без проблем состыковались. Петли-бабочки для межкомнатных дверей должны ровно ложиться на торец полотна если установка прошла правильно.

Также в продаже можно встретить петли, карты которых имеют внутреннее и внешнее расхождение в 1 мм. Такой тип намного удобней в эксплуатации, а монтаж проводится по такой же методике.

Возможные проблемы при работе петли-бабочки

С тем, как правильно ставить петли-бабочки на внутренние двери, может разобраться даже новичок. Они имеют простую и лаконичную конструкцию, но все же при не наличии опыта столярного дела могут возникнуть некоторые ошибки, которые проявятся со временем в виде скрипа, самопроизвольного открывания полотна или, наоборот, тугого закрывания.

Если дверь скрипит или непроизвольно открывается, то причина может крыться в неплотно прилегающих крыльях петли к торцу или к коробке. Для исправления данной неприятности стоит подложить под петлю небольшой кусок картона, чтобы она плотно прилегла к коробу или полотну.

Если дверь не закрывается до конца, значит стоит провести замену петель, которые не расположены в единой плоскости. Навесы стоит заменить на более подходящие под данную конструкцию.

Если полотно невозможно закрыть плотно, значит провисает верхняя петля. Это может свидетельствовать о том, что во время проведения установки петель не был соблюден правильный зазор, то есть был сделан больше, нежели это нужно.

Данная проблема в основном дает о себе знать тогда, когда все работы по монтажу окончены и при переделывании можно нанести значительное повреждение полотну. В этом случае специалисты рекомендуют утопить внешнюю карту в дверную коробку.

Перед решением вопроса как устанавливать петли-бабочки на межкомнатные двери стоит изучить все их преимущества и недостатки, чтобы окончательно убедиться в необходимости установки данного типа фурнитуры. Также специалисты советуют, особенно новичкам, просмотреть видео по правильному монтажу, чтобы избежать повреждения полотна, провисания, образования зазора и других неприятностей, возникающих вследствие несоблюдения правил по установке петель-бабочек.

Как установить петли без врезки на двери (накладные петли без врезки)

Содержание статьи Свернуть

Процесс установки межкомнатных дверей – это ответственная работа, которую лучше доверить профессиональным монтажникам, активно предлагающим свои услуги практически в каждом регионе нашей страны. При врезке замков и петель требуется специальный электроинструмент – фрезер и значительной опыт в выполнении таких монтажных процессов. В случае, если подобной возможности нет, и работу приходится выполнять своими руками, домашнему мастеру рекомендуется применять накладные петли без врезки.

Накладные петли на межкомнатной двери в квартире

Что такое накладные петли-«бабочки»

Накладные петли-«бабочки» – это такие металлические изделия для фиксации межкомнатных дверных полотен к коробке, которые не требуют выборки пазов фрезером или стамеской при их монтаже. Подобные конструкции широко применяются для лёгких дверных полотен из МДФ с сотовыми заполнителями. Масса изделий не должна превышать 20-30 кг.

Конструкция накладных петель

Подвесы для дверных полотен, которые не требуют врезки, отличаются наличием следующих конструктивных особенностей:

• Выполняются из легированной стали, нержавейки или латуни с заниженными деформативными свойствами и повышенной коррозионной стойкостью.
• Качественные изделия обрабатываются гальваническим покрытием, краской по металлу, порошковыми пигментами с последующей температурной обработкой или другими специализированными составами.
• Вне зависимости от отсутствия углубления, при закрывании, данные петли обеспечивают плотное прилегание торца дверного полотна к коробке с формированием стандартного стыка. Это достигается за счёт особой прорези на одной из пластин, которая точно повторяет конфигурацию ответного элемента.

Латунные накладные подвесы

При покупке таких петель, рекомендуется уделять повышенное внимание качеству и толщине металла, а также наличию лакокрасочного покрытия, которое существенно увеличивает их долговечность.

Базовые габариты петель-«бабочек»

Накладные петли-«бабочки» относятся к товарам эконом-класса, и каждый производитель при их поставке на рынок ориентируется на широкие массы. В связи с этим, согласно международным стандартам, такие изделие подразделяются на 2 базовые категории:

• Петлевые подвесы, предназначенные для монтажа дверей с массой до 30 кг – габарит составляет 100 х 75 х 2,5 мм.
• Если масса дверного плотна превышает указанные значения и достигает 40 – 50 кг, то для таких конструкций рекомендуется приобрести усиленные подвесы с габаритами 125 х 75 х 2,5 мм. Данные изделия отличаются наличием большего количества отверстий и расширенную площадь контакта, что значительно увеличивает их несущую способность.

Петли-бабочки с габаритом 125 х 75 х 2,5 мм

Следует учесть, что многие компании прибегают к некоторым простым хитростям. Если потребитель видит, что петли одной и той же марки имеют разные габариты, но, в то же время, на них размечено одинаковое количество отверстий, переплачивать за большой габарит не нужно.

Преимущества и недостатки накладных петель

Накладные петли широко применяются для установки межкомнатных дверей, благодаря наличию множества неоспоримых преимуществ:

• Невысокая розничная стоимость изделий, благодаря небольшому количеству металла.
• Простота монтажа – не требуется использование специального фрезера.
• Учитывая, что такие петли монтируются преимущественно в недорогие двери с сотовым наполнителем, либо из массива сосны, подвесы можно зафиксировать простой отверткой.

Затяжка саморезов на петле

• Данные изделия выполняются в универсальном варианте, не разделяются на правые или левые.
• При нормальной эксплуатации таких петель, производитель гарантирует продолжительность их использования не менее 7 – 10 лет, без необходимости замены.
• В продаже также встречается особая категория накладных петель, выполненных с изгибами опорной пластины. Такие изделия идеально подходят при монтаже дверей с притворами.

В то же время, такие изделия имеют несколько важных недостатков:

• Как правило, отличаются малой грузоподъёмностью. Рекомендуются к применению на дверных полотнах с массой до 30 кг.

Лёгкое дверное полотно

• Чтобы демонтировать дверное полотно, придётся выкрутить все саморезы на одной из пластин, так как подвесы не снабжаются съёмным шарнирным стержнем.
• Учитывая слабый материал облегчённых полотен, саморезы могут разбалтываться со временем, что вызывает перекос двери.
• Перед установкой таких подвесов, потребуется тщательная подготовка торца двери, так как даже малейшая неровность может вызвать неплотное прилегание, что значительно затруднит эксплуатацию.
• Для монтажа дверного полотна, потребуется удерживание его на весу, либо использование проставочных пластин нужной толщины.
• Многим потребителям не нравится внешний вид накладной петли. В открытом положении, большая пластина смотрится как рамка, через которую видна часть материала полотна, в то время, как малая деталь имеет незначительные габариты и не внушает доверия.

Накладные подвесы в открытом состоянии

Практически все минусы носят субъективный характер и не сказываются на потребительском спросе.

Какие инструменты необходимы для установки накладных петель

Для монтажа накладных петель на межкомнатные двери, домашнему мастеру потребуется следующий набор простых инструментов:

• Рулетка, линейка со стальными полотном, столярный уголок, простой карандаш – для нанесения разметки в местах монтажа подвесов.
• Шило или острый гвоздь для предварительной разметки отверстий под саморезы строго в нужном месте.
• Шуруповёрт с набором бит для фиксации петель.
• Шлицевая или крестовая отвёртка для ручной затяжки саморезов.

Шуруповёрт с набором бит

Все инструменты должны быть высокого качества, заточены, очищены от грязи и готовы к работе.

Пошаговая инструкция по фиксации накладных петель

Для монтажа накладных петель на межкомнатную дверь своими руками, домашнему мастеру потребуется строгое выполнение всех шагов следующей технологической карты:

• Полотно фиксируется струбцинами в статическом положении.
• Как правило, на само дверное полотно монтируется меньшая пластина накладной петли.

Разметка полотна двери

• Место монтажа размечается, относительно торцевых кромок двери.
• Пластина подвеса используется как шаблон – стальная деталь прикладывается к намеченной риске и аккуратно обводится по всему периметру, а также в местах расположения отверстий под саморезы.
• Пластина петли аккуратно убирается в сторону.
• В местах разметки отверстий под саморезы делаются пилотные отверстия шилом или гвоздём, строго по их центральной оси.
• Петля снова прикладывается к торцу двери.
• Мастер последовательно затягивает все саморезы шуруповёртом, выставленным на среднее усилие.
• По завершении фиксации подвеса, необходимо подтянуть до упора каждый метиз с помощью ручной отвёртки.
• Дверь со смонтированными петлями подносится к коробке, фиксируется на проставки с формированием нужного зазора.
• Мастер полностью повторяет процедуру по разметке отверстий под ответную пластину на вертикальном откосе коробки.
• Петли фиксируется к материалу коробки и затягиваются шуруповёртом.

Монтаж петель-«бабочек»

Сразу после установки двери, рекомендуется проверить её открывание и закрывание. При выявлении перекоса, рекомендуется немедленно произвести корректировку положения полотна или и петель, чтобы избежать негативных последствий.

Возможные ошибки при монтаже накладных петель-«бабочек» и способы их устранения

При самостоятельной установке накладных петель-«бабочек», новички могут столкнуться с рядом серьёзных проблем, которые приводят к негативным последствиям, вплоть до полной замены дверного полотна. Чтобы исключить эти ошибки, эксперты советуют придерживаться ряда рекомендаций:

• Неплотное прилегание пластин петель с последующим расшатыванием механизмов и перекосом двери. До выполнения замеров, нанесения разметки и фиксации изделий, необходимо тщательно проконтролировать плотность прилегания стальной пластины и, при необходимости, выровнять плоскость монтажа.
• Если дверь невозможно выровнять в месте прилегания пластины, рекомендуется использовать деревянные клинья, спички или другие подручные материалы для устранения дефекта.
• Следует учесть, что многие скрытые петли продаются уже с готовым комплектом проставочных элементов, с помощью которого можно обеспечить их плотное прилегание к торцу полотна.
• Саморезы прокручиваются при фиксации – такая проблема часто возникает, если петля монтируется в полотно эконом-класса с тонкой стенкой и сотовым наполнителем. Чтобы исключить подобные проблемы, рекомендуется сразу использовать саморез с максимальным диаметром резьбы и её острой кромкой.
• При завинчивании самореза также важно контролировать усилие затяжки, так как всегда существует риск срыва резьбы.
• Через несколько месяцев интенсивного использования, полотно провисает из-за разбалтывания саморезов. При возникновении такой проблемы, рекомендуется сразу приподнять полотно и попытаться закрутить все метизы до упора вручную. Если это не помогает, каждый саморез меняется на более длинный с другим шагом резьбы.

Провисание полотна двери

• Если дверь просела из-за вырыва резьбы в структуре материала полотна, рекомендуется приготовить специальный состав – клей ПВА с древесными опилками, которым аккуратно наполняются отверстия под саморезы. После полимеризации материала, необходимо вкрутить саморезы заново, что гарантирует их прочность и надёжную фиксацию петли.

Качественно смонтированная межкомнатная дверь с петлями-«бабочками»

При точном следовании перечисленным выше советам профессионалов, установленная накладная петля будет эксплуатироваться не менее, чем само дверное полотно, без необходимости проведения капитального ремонта или замены.

как подобрать и поменять разные виды маркиз, какие цены на работы под ключ?

Если вы решили приобрести новые красивые двери, обратите внимание на наличие в комплекте, в который входят дверное полотно, коробка, ручка и замок, дверные петли. Если конструкция продается без петель, вам придется выбирать и устанавливать их на дверь самостоятельно. К этому процессу необходимо отнестись ответственно, так как неподходящая фурнитура может испортить внешний вид двери, а неправильный монтаж может привести к перекосу дверного полотна и проблемам в эксплуатации.

На сегодняшний день существует множество видов дверных петель, которые отличаются внешним видом, способом крепления и функциональностью.

Виды петель

Если посмотреть, как врубаются петли у мастера, то кажется, что это непростое дело. На самом деле работа несложная, нужно только правильно подобрать фурнитуру. К конструкциям чаще всего применяются следующие виды изделий:

• Прямые. Самый распространенный, состоящий из петли с боковыми монтажными пластинами. Навесы называют картами или бабочками.

• Угл. Фурнитура предназначена для межкомнатных дверей с «еврочетвертью» (уступ, скрывающий зазор между створкой и дверной коробкой). Аналогичен предыдущим, только боковые пластины сделаны из уголков.

• Ввинчиваемый. Конструкция петли представляет собой шкворневую ось с приваренными сбоку шпильками вместо фиксирующих пластин. Предназначен для легких полотен.

• Скрыто. Фурнитура устанавливается на дорогие входные двери. Скрытая конструкция петли представляет собой петлю, утопленную при установке в корпус дверного блока.

• Итальянский. Фурнитура отличается от скрытых петель конструкцией петли. Механизм устанавливается на дорогие импортные двери.

По способу установки существует три типа шлейфов:

• Накладные. Фурнитура просто крепится саморезами к поверхности двери и коробки без предварительного выреза углубления.

• Врезной. Выемки для фурнитуры. Крепежные пластины находятся заподлицо с поверхностью двери и рамы.

• Ввинчиваемый. Фитинги имеют штифты вместо крепежных пластин. При установке эти штифты вкручиваются в корпус дверного блока.

К направление открывания двери петли бывают:

• Левосторонняя. Створку можно открыть только влево.
• Правосторонний. Створку можно открыть только вправо.
• Универсальный. Створка открывается вправо и влево.

Универсальные петли можно прикрепить к правой или левой стороне двери, что дает преимущество при монтаже. Недостатком является сложность быстрого снятия створки.

Необходимые инструменты

Монтаж петель начинается с подготовки инструментов. Достаточно иметь самый простой набор:

• молоток с зубилом;
• прямая и фигурная отвертки;
• отвертка;
• электродрель;
• карандаш;
• пузырьковый уровень.

Если предполагается большое количество резов, удобно использовать ручной фрезер. Из материалов нужны клинья для распорок полотна в коробе и саморезы.

Разметка

Начинайте установку дверных петель с разметки. В зависимости от конструкции фурнитуры процесс монтажа имеет свои особенности. Общий момент заключается в том, что петли на межкомнатные двери устанавливаются на расстоянии 20-25 см от верхнего и нижнего края. В месте крепления не должно быть сучков, сколов и других повреждений. Если в полотне есть дефект, петли смещаются.

Процесс маркировки при установке петель на дверь включает в себя определение контура монтажных пластин или штифтов. Дальнейшие действия зависят от типа фурнитуры. Накладные модели просто фиксируются саморезами. Для врезного крепежа выбирают углубление стамеской или фрезером. Для ввертных моделей просверливаются отверстия.

Нужно сделать разметку, чтобы сделанный образец не получился слишком глубоким. Это приведет к тому, что дверь прогнется. При возникновении такой неприятности глубину пробы уменьшают картонными прокладками.

Если работы предстоит много, упростить ее поможет специальное приспособление — приспособление для нарезки петель. Шаблон можно купить или сделать из фанеры. Кондуктор закрепляют струбцинами на размеченном участке дверного полотна и во внутренней его части фрезой выбирают углубление.

После разметки дверь укладывают в коробку, расклинивая ее клиньями так, чтобы по периметру получился одинаковый зазор около 3 мм. Следующие действия заключаются в определении места крепления ответной части петли на раме. Положение створки проверяют уровнем во избежание перекосов. Когда полотно будет ровно выставлено, на коробке отмечают место крепления второй части петли.

Профессиональный метод и особенности применения

Многие предпочитают профессиональный метод, преимуществом которого является скорость и простота выполнения. Чаще всего этим способом пользуются профессиональные рабочие, чтобы обеспечить быструю установку.

Для такой работы требуются правильные инструменты. Во-первых, вам понадобится ручной фрезерный станок. Используется для организации чистого реза. Также заранее вооружитесь инструментами, которые позволят выполнить саму врезку. Этот инструмент предполагает своеобразную накладку, задача которой исключить повреждение дверного полотна.

Вам понадобятся инструменты, которые позволят выдержать габариты под навесами. Это упростит процесс установки. Оборудование, помогающее создать канавку как на коробке, так и на полотне. Это позволяет соединить две части дверной коробки. В результате нет необходимости использовать выравнивание канавок.

Если таких инструментов нет в наличии, так как они относятся к профессиональному типу оборудования, не расстраивайтесь. Выполнить работу можно будет с помощью фрезерного станка. Никаких специальных навыков для этого не требуется. научиться работать с устройством можно в процессе использования. Недостатком в этом случае является необходимость много времени.

Аккуратно обращайтесь с самим механизмом. Это исключит появление царапин на полотне. Внешний вид дверной конструкции останется без изменений. В этом поможет покрытие фрезера специальным защитным материалом. Можно отдать предпочтение фетру.

Различные варианты петель

Как установить дверные петли?

По окончании разметки приступают к установке дверных петель, но предварительно определяют наличие дополнительных нюансов. Основной проблемой может быть большой вес паутины. Межкомнатные двери обычно полые и легкие. Если створка изготовлена ​​из массива дуба или другого тяжелого дерева, две петли ее не выдержат. Выход — вставить третий элемент в центр холста. Затем верхнюю и нижнюю петлю можно сдвинуть ближе к краю.

При установке петель на межкомнатные двери своими руками стоит заранее предусмотреть, в какую сторону они будут открываться. Чтобы створка не повредила мебель или стену, стопоры монтируются по ходу движения.

Способы установки

Монтируется по-разному, в зависимости от типа фурнитуры. Установка универсальных петель требует отдельного разбора, в основном они крепятся на межкомнатные двери. Три варианта проведения работ:

• Метод наложения. Крепление осуществляется сверху, без врезки в конструкцию. Элемент фиксируется метизами;
• Боковая панель. Перед фиксацией детали из коробки вынимают древесину и сверлят дверной проем. Плиты устанавливаются на одном уровне;
• Метод вкручивания. Для этого просверливаются отверстия, а сама застежка имеет штифты, которые соединяют коробку и полотно. Половина ушка входит в корпус двери.

В зависимости от того, в какую сторону будет открываться дверь, бывают петли для левой, правой стороны и универсальный вариант. Последний тип наиболее оптимален. Именно его покупают все мастера, приходящие на вызовы по установке дверей. Единственным недостатком этого изделия является то, что полотно сложно снять, если нужно перевесить конструкцию или отрегулировать ее.

Как установить петли-бабочки на межкомнатную дверь?

Возможна установка накладных петель-бабочек даже после монтажа коробки. Крепежные пластины крепятся не к торцу полотна, а к лицевой поверхности. Аналогичные действия выполняются на раме. Дверь плотно вклинивают в раму, соблюдая зазоры по периметру. Проверить горизонтальность, вертикальность уровнем. Прикладывается бабочка, отмечаются точки расположения шурупов, сверлятся отверстия. Углубления под монтажные пластины не выбираются. Петли просто прикручиваются к корпусу дверного блока.

Установка врезных петель

Установку петель на межкомнатные двери своими руками проще сделать, когда коробка еще не закреплена в проеме. Это правило касается установки стандартной фурнитуры, требующей врезки. Сначала одну часть петли прикладывают к торцу створки. Карандашом наметьте контур монтажной пластины, отметьте места отверстий под шурупы. По разметке зубилом или фрезером выбирают углубление. Под шурупы просверливается отверстие. Когда все подготовительные работы завершены, фурнитура крепится к торцу створки.

Петли желательно прорезать фрезером, так как инструмент может точно выбрать углубление. Из долота получают щепу или дополнительную выборку. Глубину уменьшают картонными прокладками, но со временем они портятся. Дверь начинает шататься и провисать.

Для продолжения вставки петель в межкомнатные двери коробку располагают горизонтально. Внутрь рамы укладывается холст. Аналогичная разметка, а также нарезка пазов производится на стойке коробки под встречно-крепежной частью бабочки. Когда фурнитура надежно зафиксирована саморезами, дверной блок ставят вертикально и пытаются открыть створку. Если все в порядке, полотно снимают и приступают к установке трубы в проем.

Вставка ввертных петель

Врезка потайной и резьбовой фурнитуры более трудна в исполнении. Вам обязательно понадобится электроинструмент. Для установки скрытых петель понадобится ручной фрезер. Делаем следующее:

• На торце полотна и стойки ящика отмечается расположение навесов.
• Пазы выбираются фрезой. Если требуется дополнительная нарезка, для придания канавке нужной формы используют стамеску.
• Скрытый тент состоит из двух частей. Фурнитура перед установкой разбирается. Чтобы правильно вставить скрытые петли, нужно обратить внимание на размер деталей. Часть навеса с большими габаритами всегда монтируется на короб. Меньшая часть крепится к створке.
• Обе части навеса фиксируются в углублениях саморезами. Дверь помещается в коробку, подсоединяется фурнитура, стягивается крепежным винтом.

Для установки винтовых петель достаточно электродрели. Фитинги обычно продаются с монтажным шаблоном.

Место входа крепежных штифтов отмечено на полотне и коробке. Отверстия сверлятся по разметке. Ввертные навесы разделены на половинки, что значительно упрощает их монтаж. Каждый элемент крепится к коробке и створке. При навешивании двери просто соедините две половинки навеса винтом.

Выбор петель

Перед покупкой изделия посчитайте их количество, определитесь с направлением деталей. И если в ситуации с двустворчатой ​​дверью все понятно: одна часть конструкции крепится к правым петлям, а для второй необходимо использовать левый навес, то для одностворчатой ​​системы все намного сложнее. Поэтому определитесь с направлением продуктов. Сделайте это следующим образом. Встаньте с той стороны, где открывается конструкция. Затем осмотрите петли. Если навес справа, то он правосторонний, слева — левосторонний.

Примеры дверных петель на рынке фурнитуры

Правильно определите количество элементов. Делается это с учетом общего веса внутренней конструкции. Как правило, выбор фурнитуры для обычных межкомнатных дверей предполагает покупку двух изделий.

Итак, для двустворчатой ​​двери используйте 2 элемента. А вот для одностворчатой ​​конструкции, которая тяжелее, нужно 3 петли. Входные системы можно закрепить вовсе на 4-х навесах.

Важно знать! При покупке петель правильно будет протестировать их на открывание-закрывание. Такой подход позволит выявить дефекты, кривизну стержня. Как говорит практика, это обычная поломка.

Удачная конструкция
Следите за тем, чтобы изделия подходили по цвету к другим видам дверной фурнитуры. Это же правило следует учитывать при покупке шурупов и саморезов. Тогда такие детали будут менее заметны, впишутся в общий стиль дизайна. Также стоит понимать, что покупка саморезов исключит работу дрелью, что уменьшит риск повредить дверное полотно и коробку.

Установка барных петель

Врезка стержневых дверных петель осуществляется по-разному в зависимости от конструкции. Изделие состоит из двух пружинных навесов. Створка может открываться в любую сторону с последующим возвратом на прежнее место.

Для встраивания стержневых петель инструкции по установке включают следующее:

• Ключ прилагается к стержневым навесам. Если его нет, можно взять шестигранник подходящего размера и ослабить натяжение пружин.
• Маркировка наносится под крепежные планки на торце створки и дверной коробки.
• Установка подразумевает обязательный выбор углублений. Без них зазор между полотном и рамой будет около 12 мм.
• Элементы фурнитуры крепятся саморезами.

Дальнейшие действия направлены на регулировку пружин. Они могут сломаться, поэтому их нужно натянуть, но не переусердствовать. Затяжка осуществляется винтом по часовой стрелке. Во время регулировки проверяйте плавность открывания двери. При сильном затягивании пружины створка будет туго оттягиваться в сторону. При ослаблении натяжения резкое закрывание дверного полотна закончится ударом о коробку из-за несрабатывания механизма. Сжатие пружин периодически проверяют в процессе эксплуатации. Со временем они ослабевают, требуя дополнительной регулировки.

Каждый сможет вставить навес любого типа. На дверях баров, магазинов и других общественных мест обычно используется специальное оборудование, такое как петли для стержней. В домашних условиях такие навесы не пользуются спросом.

Вес внутренней створки

Это одна из основных характеристик, с учетом которой подбирается фурнитура. Понятно, что накладные модели из алюминиевого сплава не справятся с тяжелым стеклянным полотном, поэтому их невозможно зафиксировать, а мощные скрытые сделают открытие и закрытие легкой пластиковой створки довольно затруднительным.

Ниже приведены наиболее распространенные материалы для межкомнатных дверей.

• Пластиковый вариант для офиса. Бюджетный, легкий, но не слишком прочный. Для него потребуется самая простая облегченная арматура.

• Панельная створка — представляет собой деревянный каркас, облицованный листами МДФ. Вес минимальный, прочность низкая, внешний вид намного презентабельнее. Можно повесить накладную и врезную фурнитуру.
• ДСП — полотно из цельного листа имеет вполне приличную прочность. Так что можно установить любую фурнитуру, подходящую по весу.
• МДФ — межкомнатная створка из листа МДФ весит значительно больше, прочнее, долговечнее, не боится воды, имеет очень эстетичный вид. Фурнитура может крепиться любого вида – кованые накладные модели, скрытые, врезные и так далее. Для больших размеров может потребоваться установка более 2 элементов.
• Полотно из массива дерева – самый элегантный и дорогой вариант. Самый сложный — здесь вам наверняка понадобится не 2, а больше элементов.

Как установить доводчик скрытого монтажа

Главная страница > Справочный центр > Информация о двери магазина > Скрытый доводчик для двери магазина Информация и ресурсы > Как установить скрытый доводчик для двери магазина

Скрытый доводчик представляет собой тип закрывающего устройства ADA, предназначенного для установки внутри ригеля дверной рамы. По этой причине скрытые доводчики часто называют потолочными скрытыми доводчиками, доводчиками с центральной подвеской или транцевыми доводчиками. Эти доводчики очень популярны в дверях витрин, потому что они скрывают закрывающее устройство. Накладные дверные доводчики могут устанавливаться на лицевой стороне верхней направляющей двери магазина или ригеля дверной рамы, делая ее видимой для посторонних глаз. Скрытые накладные доводчики также подвешиваются по центру, что означает, что точка поворота двери находится на центральной линии двери. Это позволяет двери магазина использовать центрально подвешенные нижние шарниры в качестве шарнирного механизма. В отличие от витринных дверей с накладными доводчиками, в которых используются шарнирные петли со смещением или петли встык.

Шаг 1: Снимите неисправный корпус доводчика

Перед установкой нового потолочного скрытого доводчика необходимо снять старый неисправный корпус доводчика. Для получения дополнительной информации об этом см. наше руководство «Как удалить скрытый доводчик витрины».

Шаг 2: Установите новый корпус доводчика в монтажные кронштейны

После снятия корпуса доводчика монтажные кронштейны останутся в верхней части дверной рамы. Вставьте новый корпус доводчика в монтажные кронштейны и закрепите его.

Шаг 3: Прикрепите рычаг в канале верхней направляющей двери

Прикрепите рычаг боковой или концевой нагрузки в канале верхней направляющей двери. Для получения дополнительной информации см. наше руководство «Как установить боковую загрузку» или «Как установить торцевую загрузку».

Шаг 4: Загрузка корпуса доводчика

С помощью серповидного ключа поверните шпиндель в полностью открытое положение. Для моделей с доводчиком с фиксацией в открытом положении поворачивайте шпиндель до тех пор, пока доводчик не окажется в положении удержания в открытом положении. Для доводчиков без фиксации в открытом положении поверните шпиндель в полностью открытое положение и закройте главный клапан скорости закрытия, завинтив его. Это позволит удерживать доводчик в полностью открытом положении. Обратите внимание, что нельзя перетягивать клапан скорости закрытия, так как это может привести к повреждению клапана. Регулировочные клапаны всегда изготавливаются из латуни, которая может деформироваться при чрезмерном затягивании. Просто медленно поворачивайте клапан, пока шпиндель корпуса доводчика не останется в том же положении.

Шаг 5: Установите дверь на место

Пока доводчик находится в полностью открытом положении, осторожно поднимите дверь магазина перпендикулярно дверной раме и установите ее на нижнюю ось.

Убедитесь, что нижняя ось зафиксирована в дверном башмаке. Вы можете проверить это, слегка потянув дверь вверх. Он должен быть зацеплен с дверным башмаком, и вы не сможете снять дверь с нижней оси. Затем поместите шпиндель в верхний рычаг. Используя зажимной блок рычага, зажмите шпиндель рычага между верхним рычагом и зажимным блоком. Затяните зажимной блок, чтобы верхний рычаг был надежно закреплен.

Шаг 6: Отрегулируйте высоту двери

Проверьте верхний зазор между дверью и рамой. Должен быть зазор 1/8 дюйма. Если зазор превышает 1/8 дюйма, необходимо отрегулировать узел нижнего шарнира. На большинстве витринных дверей в нижней части двери находится нижняя ось резьбового типа со стопорной гайкой. Просто отвинтите шарнир на нужную высоту и зафиксируйте его гайкой.

Шаг 7: Дайте двери полностью закрыться

Затем, для удержания открытых дверных доводчиков, нажмите на закрытую дверь так, чтобы корпус доводчика вышел из положения удержания в открытом положении. Для моделей с доводчиком без удержания в открытом положении медленно поворачивайте клапан скорости закрытия против часовой стрелки, пока дверь магазина не закроется.

Шаг 8: Проверка выравнивания двери

Когда дверь находится в полностью закрытом положении, пора отцентровать дверь. На большинстве витринных дверей в нижней части поворотной стойки будет отверстие. Это отверстие совпадает с регулировочным винтом на нижней дверной колодке. Этот регулировочный винт контролирует провисание двери снизу двери. Осторожно поверните этот винт по часовой стрелке или против часовой стрелки, чтобы центрировать дверцу в раме. Зазор между запорной планкой двери и рамой должен быть равномерным на всем протяжении двери и рамы.

Для боковых грузовых рычагов

Перед началом работы убедитесь, что крепежный винт в центре бокового грузового рычага ослаблен. Далее следует выкрутить центрирующие винты так, чтобы головка каждого винта была плотно прижата к верхней направляющей двери. Центрирующие винты контролируют, насколько далеко дверное полотно находится внутри или снаружи дверной коробки. Идеально, если дверь находится заподлицо с дверной коробкой. Если головки центрирующих винтов не прижаты к стенке верхней дверной направляющей, рычаг корпуса доводчика будет неплотно прикреплен к двери, в результате чего дверь не закроется или не откроется до конца. Это также в конечном итоге закруглит шпиндель более близкого корпуса.

Рычаги боковой загрузки имеют дополнительный винт регулировки провисания двери, расположенный на конце рычага. Этот винт регулировки провисания двери на рычаге боковой нагрузки следует отрегулировать с помощью винта регулировки провисания нижней оси, чтобы выровнять планку замка двери с равномерным зазором между рамой. В некоторых случаях может потребоваться регулировка только нижнего шарнирного винта. В других случаях может потребоваться только регулировка провисания бокового грузового рычага, а в некоторых случаях потребуется отрегулировать оба винта регулировки провисания двери. После правильной установки центрирующих винтов и винта регулировки провисания двери необходимо затянуть фиксирующий винт в центре рычага, чтобы гарантировать, что регулировки не сдвинутся или не изменятся в будущем.

Для рычагов с торцевой нагрузкой

Мы рекомендуем ослабить три основных крепежных болта в центре консоли с торцевой нагрузкой. Далее следует выкрутить центрирующие винты так, чтобы головка каждого винта была плотно прижата к верхней направляющей двери. Головки обоих центрирующих винтов должны плотно прилегать к стенке дверной направляющей. После того, как дверь будет отцентрована в дверной раме, затяните три основных болта, крепящих рычаг торцевой нагрузки к верхней направляющей двери.

Важный совет: Не перетяните два центрирующих винта. Их следует откручивать так, чтобы головки винтов плотно прилегали к верхней направляющей двери. Однако чрезмерное вытягивание головок винтов может привести к чрезмерному давлению на верхнюю стенку двери, что приведет к ее деформации или вздутию. Будьте уверены, чтобы не делать этого!

Шаг 9: Отрегулируйте скрытый доводчик витрины

Убедитесь, что скрытый доводчик работает правильно. Дверь должна закрываться очень плавно и быть отрегулирована в соответствии с требованиями ADA. Необходимо будет отрегулировать скорость закрывания, скорость защелки и обратную проверку. Чтобы отрегулировать скрытый доводчик для двери магазина, ознакомьтесь с нашим руководством «Как отрегулировать скрытый доводчик для двери магазина».

Заключение

Есть несколько хитростей при установке скрытого доводчика, например, необходимо правильно нагрузить пружину доводчика. Тем не менее, с помощью этого пошагового руководства вы можете точно знать, как установить новый скрытый доводчик на любую дверь коммерческого магазина. Если вам нужен новый корпус доводчика для витрины, мы рекомендуем доводчики скрытого монтажа Liberty. Скрытый доводчик Liberty представляет собой корпус доводчика класса 1 для тяжелых условий эксплуатации, спроектированный так, чтобы соответствовать той же площади основания, что и все модели скрытого доводчика для дверей магазина, что делает установку и замену самыми простыми на рынке. Другие бренды-конкуренты предлагают скрытые корпуса доводчиков, которые выглядят так же, однако площадь основания немного отличается, и для установки продукта необходимо будет просверлить, нарезать резьбу и установить новые монтажные кронштейны и отверстия. Избегайте всей этой дополнительной работы и используйте скрытый дверной доводчик Liberty.
