Как крепится варочная панель к столешнице видео

Варочные панели современных производителей — это функционально завершенная техника, которую можно использовать самостоятельно. Но во многих гарнитурах есть специальные ниши для встройки плиты. Правильная установка новой варочной панели в уже готовую столешницу обеспечит качество ее подключения и функциональность.

Установка варочной панели: инструкция

Производители выпускают панели, работающие от электрического или газового энергоносителя. От типа устройства зависят особенности монтажа. Но существуют и общие требования к процессу:

безопасная установка готовой варочной кухонной панели должна происходить только при наличии вентиляции или вытяжки;
допускается использовать поверхности для варки с жаропрочностью не менее 100 градусов и толщиной от 25 мм;
при монтаже между секциями гарнитура требуется соблюсти расстояние от стенок до плиты не менее 1 см;
варочная панель не должна быть ближе 5 см к несущей стене комнаты;
между стенкой и техникой располагают теплоизоляцию;
плиту располагают только на толстой столешнице — от 38 мм.

Совет! Если нельзя провести вытяжку, поставьте на подоконнике очень мощный вентилятор.

Необходимые материалы

Для встройки варочной панели понадобятся следующие инструменты:

электролобзик или ручной фрезер;

саморезы и зажимы;
герметик на силиконовой основе или нитролак;
рулетка;
уплотнитель-самоклейка или лента из тонкого алюминия;
карандаши, линейка и метровая доска.

Важно! В некоторых случаях вам понадобится и дрель.

Делаем замеры

Как правильно установить новую варочную панель, чтобы не повредить гарнитур? Ориентироваться на ее размеры из инструкции. Если брошюра потерялась, используется следующий прием:

Перевернуть изделие на стол;
Измерить ширину и длину по внутренним краям;
Измерить параметры выступа для фиксации и вычертить его карандашом на поверхности;
Отметить эти параметры на столе карандашом;
Найти центр отрезков и сделать разметку;
Тщательно проверить зазоры. Для выступа длиной 15 мм достаточно отступить 10 мм. Для монтажа самой варки нужен отступ 5 мм.

Специалисты рекомендуют поэтапно и последовательно делать расчеты:

Разметка тумбы на основании размеров из инструкции путем вычерчивания прямоугольника;
Определение центра — при помощи рулетки. Нужно нарисовать крестик на столе так, чтобы одна линия соотносилась с передним краем столешница, а вторая была перпендикулярна ей;
На темные настольные поверхности клеится малярный скотч и уже на нем делается разметка;
Снятие замеров самой панели с запасом на 1-2 мм;
Вычерчивание линий — их должно быть 4.

На последнем этапе разметки проверяется ровность фигуры линейкой или уровнем.

Совет! Если сомневаетесь в правильности замеров, сделайте картонный макет и используйте его.

Вырезаем отверстия

Для удобства работы нужно просверлить центральную точку дрелью с диаметром сверла 8-10 мм, которое удерживается перпендикулярно поверхности.

Через это отверстие будет происходить дальнейшая врезка и установка варочной кухонной панели в вашу столешницу. Оптимальный инструмент — электрический лобзик или пила с мелкими зубчиками. Элементы должны свободно входить в материал.

Важно! Чем острее зубья пилы, тем ровнее будут края срезов.

Дальнейшие работы проводятся по следующему алгоритму:

Делается несколько отверстий шуруповертом или дрелью по углам фигуры;
На столешницу наклеивается малярный скотч, чтобы не оставалось следов электролобзика;
Лобзик или пилка вставляется в одно из отверстий на полотне;
Делается разрез по предварительной разметке с прижимом инструмента;
При работе низ столешницы поддерживается или фиксируется скотчем;
Удаляются опилки, проверяется качество среза в соответствии с размерами. Плита может заходить свободно, поэтому ее нужно немного подвинуть.

Герметизация и уплотнение

Для предотвращения доступа влаги и деформации материала столешницы отверстия обрабатываются герметиком и уплотняются.

Использование силиконового герметика имеет несколько нюансов:

Поверхность нужно подготовить — протереть от загрязнений, пыли и обработать обезжиривателем;
Наклеить монтажный скотч по сторонам швов с отступом, равным линии материала;
Срезать с тюбика носик и надеть на него насадку в виде шприца;
Зарядить тубу в пистолет и нажать рычажок для снижения давления;
Постепенно выдавливать герметик, сбрызгивая шов раствором мыла и воды;
Разровнять швы шпателем и снять скотч.

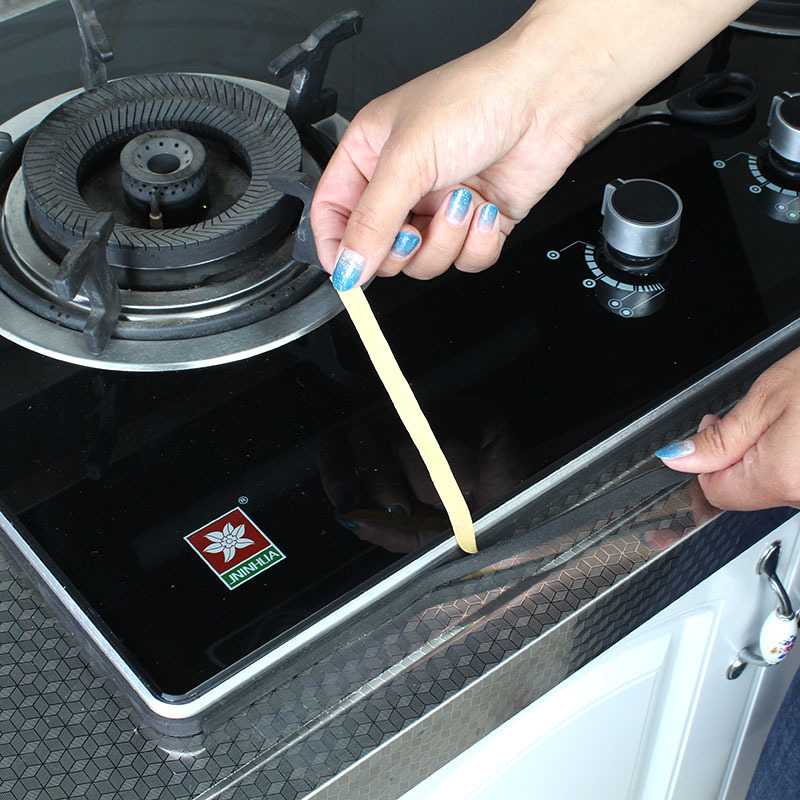

Укладка уплотнителя по шву предотвратит доступ влаги к столешнице и перепад температур. Используют специальную алюминиевую ленту, которую клеят на обезжиренную и высушенную поверхность, немного прижимая.

Перед наклейкой важно проверить соответствие толщины уплотнителя и внутренней глубины бортов панели. Если лента тонкая, то образуется щель, через которую будет затекать влага. Цельную полосу укладывают по периметру выреза с лицевой части тумбы.

В идеале уплотнитель должен выступать на 1 см ниже бортика.

Совет! Для уплотнения подходит полиэтиленовая лента для гипсокартона шириной 30 мм.

Монтаж и крепление оборудования

Как правильно установить новую варочную панель в подготовленную столешницу? Специалисты рекомендуют работать поэтапно:

Примерить изделие и посмотреть, соотносится ли оно с вырезанной нишей;
На панель до упора прикручиваются специальные уголки из металла;
Плита с креплениями опускается в прорезанный прямоугольник;
Изделие должно входить легко, без придавливаний. Стеклокерамика, входящая в нишу туго, при нагреве может треснуть;
Подтягиваются и подравнивается крепления вверху, внизу, слева и справа;

На фасадной части металлическая лапка утапливается в мебель, чтобы не было перекоса шкафа;
Затягиваются винты крепления;
Линия выреза еще раз герметизируется уплотнителем или силиконовым средством;
Выступающие части материалов срезаются канцелярским ножом;
Проверяется качество крепежа.

Совет! Если стыки были неровными, их можно подрезать или дополнительно обработать герметиком.

Вероятные проблемы с крепежом

Размеры плиты практически полностью равны ширине гарнитура, поэтому боковые части проблематично зафиксировать. Правильная установка готовой варочной панели в кухонную столешницу из ДСП , МДФ и дерева своими руками должна предусматривать надежное крепление. Поверхность нужно зафиксировать так, чтобы в процессе использования не было сдвигов даже на 1 мм.

Проблема решается очень просто:

На 4 стороны крепятся комплектные полосы-пружины, зажимающие плиту по бокам;
Задняя и передняя части соединяются с дном столешницы при помощи пластины из металла, которую сажают на шуруп 5 мм;
Саморез нужно установить в отверстие, а полученную конструкцию прикрутить ко дну варки;
Винт будет упираться в дно стола, и таким образом, фиксировать изделие.

Важно! Пружины лучше использовать комплектные. Другие могут увеличивать расстояние между выпилом и панелью.

Подключение варочной панели к электросети

Специалисты отмечают, как будет правильно и быстро установить новую варочную панель в кухонную столешницу и подключить ее к коммуникациям. Устройство можно соединять с отдельной электролинией, если на щитке есть автоматы УЗО для плиты. В домах с электропитанием 380 вольт нужно делать равномерную нагрузку на фазу.

Для панели может потребоваться отдельная розетка, поэтому для начала придется демонтировать гарнитур. Канал подготавливается, укрепляется, закрывается слоем шпаклевки либо цементом. После этих работ переходят к вырезанию отверстий и монтажу плиты.

Подсоединение газовых коммуникаций

Газоподача перекрывается полностью. Для упрощения процесса монтажа газовый шланг сразу подключается к панели. Паронитовую прокладку крепят при помощи накидной гайки. Ее плотно закручивают на патрубок внизу панели. Чтобы соединение было надежным, прокладку обрабатывают солидолом. Проверить наличие мест утечек можно путем нанесения на них мыла. При отсутствии утечек пена не появляется.

На комбинированных панелях целесообразен термозапорный клапан, перекрывающий подачу газа при нагреве больше, чем на 60 градусов. Клапан подачи нужно расположить в удобном для управления месте.

На газовых варочных поверхностях обязательно регулируются конфорки. Пламя должно гореть без желтых бликов.

Что советуют эксперты при подключении варочных панелей?

Пленку с уплотнителя нужно обрывать постепенно;
Оборудование примеряют в нишу до тех пор, пока оно не ляжет ровно и красиво;
Чем меньше щелей, тем безопаснее использовать панель;
Перед началом встройки плиту нужно подключить к электросети по комплектной схеме;
Зазоры на фронтальной части можно замаскировать силиконом;

Под панелью можно поставить ящики и метабоксы, поэтому отступы нужно делать так, чтобы они не касались устройства;
Двухконфорочные модели устанавливают вдоль столешницы, если они соответствуют габаритам короба;
Минимальная глубина встройки указывается в паспорте оборудования;
Подошву лобзика нужно располагать под прямым углом — так поверхность столешницы не царапается;
Устанавливать варочную поверхность нужно только после сборки кухни, чтобы не деформировать стол;
Герметиком нужно пройтись абсолютно по всем торцевым спилам — это спасет материал от расслоения.

Неотъемлемым атрибутом кухни является газовая плита, за которой в идеальном варианте стоит муж и готовит завтрак своей жене. Все большую популярность набирают не классические газовые или электрические плиты, а варочные поверхности. Их удобство заключается в компактности и возможности отдельной установки духового шкафа. Но их монтаж на столешницу заставит попотеть неопытного мастера. Можно ли самостоятельно закрепить такой модуль и что для этого понадобится? Об этом речь пойдет в статье.

Разновидности варочных поверхностей

Все варочные поверхности можно разделить на две большие группы. Объединяет эти группы источник питания, в его роли может выступать:

По внешнему виду варочные панели, которые подключаются к газовой магистрали практически ничем не отличаются от обычных плит. Опцией для таких модулей может быть система автоматического запуска, которая может быть автономной или зависимой от электричества. В первом случае она представлена пьезоэлементом, который в нужный момент подает искру. Конфорки на газовых поверхностях могут отличаться по размеру для большего удобства использования.

Электрические варочные поверхности могут быть двух видов:

В классической варочной поверхности роль конфорки выполняет ТЭН или другой нагревательный элемент. Такой модуль стоит дешевле и не отличается особой экономичность. Индукционные варочные поверхности являются мечтой любой современной хозяйки. Суть функционирования изделия заключается в нагреве продукта благодаря электромагнитному полю. При этом если положить руку на работающую конфорку, то ничего не почувствуешь. Для нормального функционирования изделия требуется наличие металлической кастрюли с толстым дном. При этом материал, из которого изготовлена посуда обязательно должен магнититься. Процесс установки каждой из этих поверхностей очень схож. Различие кроется только в необходимости подключения газового шланга для первого варианта плиты.

Инструмент для установки

Весь процесс установки не занимает много времени и требует наличия инструмента, который, возможно, уже есть в арсенале домашнего мастера. Среди основного инструмента можно выделить:

шуруповерт или дрель;
электрический лобзик;
рулетка;
маркер или карандаш;
силиконовый герметик.

Дополнительно может понадобиться уровень или длинная металлическая линейка, чтобы было легче навести прямые линии.

Подготовительный этап

Если речь идет о варочной поверхности, которая питается от электрической сети, тогда подготовительный этап будет заключаться в подводе питания. Средняя потребляемая мощность таких модулей находится в пределах 3,2 кВт. Это означает, что для подключения будет достаточно обычной, но хорошей розетки. Если розетка не была установлена заранее, тогда можно приобрести накладной вариант, т. к. его будет проще смонтировать и не понадобится дополнительный инструмент в виде перфоратора или дрели с коронкой. Кабель для такой розетки должен идти непосредственно от распределительного щитка.

Делается такой шаг для того, чтобы обеспечить такому мощному прибору отдельный автоматический выключатель, который бы контролировал его работу. Номинальная сила тока, на которую должен быть рассчитан автомат составляет 16 ампер. Лучшим решением будет установка дифференциального автомата, который способен улавливать малейшие утечки. Розетка монтируется немного ниже столешницы. Делается это не для большего удобства подключения, а для того, чтобы на нее не попадала влага и жиры при готовке. Розетка обязательно должна быть заземлена на случай короткого замыкания.

Пошаговая инструкция

Важным этапом во время монтажа варочной панели в столешницу является разметка. Обычно производитель в технической документации, которая идет в комплекте с варочной панелью указывает, какие должны быть габариты отверстия для установки. Одним из вариантов будет изготовление образчика из картона, который можно использовать для того, чтобы нарисовать контур будущего отверстия. Есть и другой вариант, как можно произвести разметку, он виден на фото ниже.

Необходимо разместить варочную панель на столешнице, но перевернуть ее вверх ногами. Она и будет образчиком. Расположить ее необходимо на том месте, где будет осуществляться непосредственный монтаж. На фото хорошо видно, что важно сделать небольшой зазор от края столешницы до варочной панели. Обычно он составляет около 5 см. Делается он для того, чтобы край поверхности для варки не повреждался от постоянного взаимодействия с ним.

Следующим шагом, как показано на фото, необходимо нанести разметку. Для этого варочная панель просто очерчивается по кругу карандашом. Линии должны быть точные, чтобы их не приходилось перерисовывать по несколько раз, т. к. это впоследствии только собьет с толку.

На фото видно, что у варочной панели есть небольшой выступ, благодаря которому и осуществляется его фиксация в отверстии. Этот выступ имеет определенный размер, который необходимо учитывать. Его также важно обозначить на контуре будущего отверстия, как показано на фото ниже.

При этом необходимо сделать небольшой зазор. Если выступ имеет длину в 15 мм, то от основной линии размер варочной поверхности необходимо отступить только 10 мм. Пятимиллиметровый зазор требуется для беспрепятственного монтажа варочной панели в подготовленное отверстие.

После выполнения разметки под варочную поверхность, необходимо подготовить отверстия, чтобы было легче вырезать необходимую часть. Отверстия сверлятся дрелью или шуруповертом по четырем углам. При этом необходимо следить, чтобы сверло не нанесло повреждений фасаду или другим элементам кухонного гарнитура. Диаметр сверла должен быт таким, чтобы пилочка свободно вошла в отверстие.

Для продолжения процесса монтажа варочной поверхности понадобится лобзик. Его пилка вставляется в подготовленное отверстие и осуществляется рез. При этом важно помнить, что резать необходимо по внутренней, а не по внешней линии. Если будет допущена ошибка, тогда поверхность просто провалится в отверстие без фиксации.

В процессе работы необходимо своевременно убирать опилки, чтобы они не перекрывали линию реза, т. к. можно легко сойти с нее и повредит столешницу. Во время реза необходимо следить за тем, чтобы пилочка не повредила стенки шкафчиков или их поверхность. Перед тем как пройти последнюю сторону, необходимо обеспечить столешнице достаточную опору, чтобы пилочку не закусило, а также чтобы часть столешницы не упала на ногу.

После того как отверстие готово, можно примерить варочную поверхность, чтобы убедиться в том, что она встает так, как это необходимо.

На этом процесс не заканчивается. Столешница чаще всего изготавливается из древесно-стружечной плиты. Если на нее попадает влага, то она разбухает и деформируется. При приготовлении пищи на варочной панели такой расклад событий неизбежен, поэтому важно защитить то место, которое лишилось ламинированного слоя. Для этого на него наносится специальный герметик, который применяется при монтаже панелей. Он одновременно выступает и фиксирующей основой для всей конструкции. Слой должен быть достаточным, чтобы закрыть все доступные влаге места.

На обратную сторону бортика варочной поверхности наносится клей-герметик, который дополнительно зафиксирует изделие на столешнице. После этого панель вставляется на свое место и аккуратно придавливается до того момента, пока не будет ощутим контакт с поверхностью столешницы. Герметик, который выступил, необходимо сразу убрать, т. к. после высыхания это будет сделать сложнее. Важно проверить, чтобы примыкание было одинаковым на всей поверхности. Если этого не сделать, то при давлении от тяжелой кастрюли стекло может лопнуть.

На этом фиксация не заканчивается. В комплекте с поверхностью поставляются специальные металлические пластины, как видно на фото выше. Их необходимо прикрутить таким образом, чтобы они обеспечивали упор и предотвращали возможность подъема панели над столешницей. Видео об установке варочной поверхности можно посмотреть ниже.

Подключение к сети

По завершении процесса монтажа можно перейти к подключению электрической части. Чаще всего варочные поверхности поставляются в однофазном варианте, но могут быть и трехфазные, что будет полезно, если три фазы приходят в дом или квартиру. Обычно варочная поверхность имеет встроенный кабель питания. Но если его нет, то потребуется купить его отдельно. Для подключения потребуется провод с маркировкой ПВС 3×4. Каждая жила этого кабеля рассчитана на номинальную постоянную нагрузку в 8 кВт.

Это необходимо для небольшого запаса, что исключит перегревание проводника. Провода зачищаются с двух сторон. С одной монтируется вилка, которая по силе тока должна соответствовать тому, который указан для варочной поверхности. Если этого не соблюсти, тогда она может просто расплавиться. Провод немонолитный, поэтому потребуется обжать жилы наконечниками. Возле клеммника, где будет осуществляться подключение к варочной поверхности обычно наносится разметка.

Латинской буквой L обозначается кабель, по которому приходит фаза, буква N обозначает ноль, может быть и третья буква E, которая обозначает место подключения провода заземления. Чаще всего вместо третьей буквы наносится рисунок, который обозначает заземление. Каждую жилу, которая обжата наконечником важно прочно зафиксировать болтом. От качества контакта будет зависеть срок службы. Если под варочной поверхностью будет производиться установка духового шкафа, тогда для него обязательно необходимо предусмотреть отдельную розетку. Общая мощность потребления поверхности и шкафа в два раза выше допустимой для однофазной розетки.

Резюме

Как видно установка поверхности может производиться самостоятельно без значительных навыков. Во время работы необходимо соблюдать все меры предосторожности и техники безопасности. Во время сверления и работы электрическим лобзиком на глазах обязательно должны быть защитные очки, которые уберегут от разлетающихся опилок. Во время монтажа розетки и подключения электрической части необходимо использовать инструменты, которые имеют диэлектрические рукоятки, защищающие от пробоя электрическим током. До начала работ необходимо обесточить автомат, который закреплен за подготовленным проводом на кухне.
