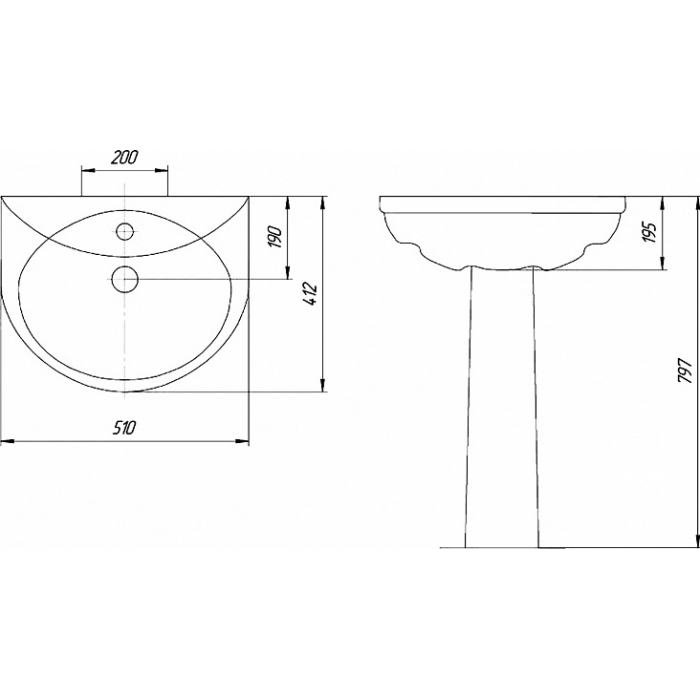

Чертеж раковины: DWG чертежи бесплатно, проекты, файлы

Раковины со щелевым сливом. Особенности.

Особенности раковин со щелевым сливом

Иногда поступает запрос на изготовление столешницы в санузел со щелевым сливом. Как пример показывают визуализации или фотографии существующих столешниц. Но тут есть один момент, о котором за красотой картинки, забывают. И на этом надо остановиться подробнее. Но для начала несколько фотографий, о чем идет речь.



Такие раковины могут быть как навесные на стену, так и как часть столешницы на тумбе. Большие и маленькие. Более классические и дизайнерские варианты. Объединяет их форма сливного отверстия – щель.

Да, такие раковины можно изготовить из листового акрилового камня. Некоторые даже можно изготовить и из кварцита. Но! Это будут реплики керамических изделий, а у них технология изготовления немного иная. Почему это важно?

Потому что нужно состыковать щелевое отверстие слива со стандартной сантехнической арматурой. Проще говоря – с сифоном







Как видите – входное отверстие сифона круглое. Его нужно состыковать со щелевым отверстием слива. В керамических изделиях это может быть сделано гораздо проще, чем при изготовлении раковины из листового акрилового камня.

В чем проблема с акрилом?

В том, что для стыковки с сифоном нужно за щелевым сливом сделать полость, в дно которой установить горловину сифона. Доступа к этой полости для обслуживания в процессе эксплуатации либо не будет вообще, либо он будет сильно затруднен. И примерно через пол года эксплуатации, скопившийся там мусор, станет причиной появления неприятных запахов. И убрать их, без доступа к полости, будет очень проблематично.

Вы можете возразить, что есть именитые дизайн студии, которые изначально создают такие изделия из акрила. Да есть и такой момент. У них есть несколько вариантов решения проблемы. Первый – создавать сложный переходник, который минимизирует внутреннюю полости и возможность скопления мусора в труднодоступных местах. Этот же «переходник» является защитой от копирования. Без него изделие будет выглядеть точно так же внешне, а по свойствам будет сильно проигрывать оригиналу.

Второй вариант – организовывать доступ к полости – ревизию для обслуживания. В этом варианте есть ряд своих минусов. Это громоздкость конструкции, трудность доступа, не герметичность ревизии.

Третий вариант, о котором даже думать не хочу, — могут просто оставить все как есть.

Для понимания ниже несколько вариантов раковин по типу слива. Рассмотрим на примере навесной на стену столешницы с большим торцом. Глубина данной столешницы 550мм, высота торца – 200мм. Но все так же будет и для столешницы на тумбу.

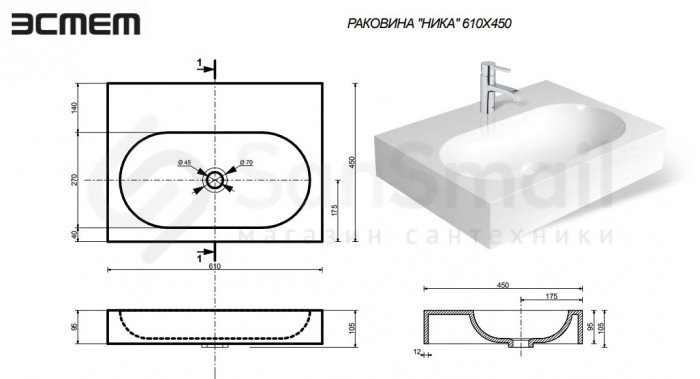

Обычная раковина с обычным сливом



 Как видите – тут все просто.

Раковина со щелевым сливом

На виде в разрезе за щелевым сливом видим нишу, в дно которой устанавливается горловина сифона. Вот именно о этой полости я и рассказывал ранее. Провести там уборку или поджать ослабший винт после изготовления раковины уже не получится.

Напрашивается необходимость сделать ревизионный люк.

Щелевая раковина с ревизией

Такое исполнение частично решает проблему. Но. Ревизионное окошко маленькое и труднодоступное. Визуально проконтролировать качество уборки – невозможно. Кроме того герметичных люков нет и есть риск перелива воды на пол при засорении сифона.

Вот поэтому мы не делаем такие раковины.

Мы делаем чуть по-другому.

Раковина со вторым дном

В «обычную» раковину вкладывается съемное второе дно. «Обычная» раковина потому, что она по виду как обычная, но в ней делаются небольшие выступы фиксаторы для съемного дна. Съемное дно может иметь разный угол наклона детали второго дна. Может даже не иметь наклона – второе дно может быть горизонтально полу. А слив будет в щели по периметру. Раз в пол года/год второе дно можно поднять и хорошенько все под ним вымыть.

Пример

Раковина с частичным вторым дном

Идея та же, только схемной является не все дно, а его часть. И так же может быть разным угол наклона.

Конечно, такая раковина существенно сложнее обычной раковины. Потому и дороже. Но технология отработана, и мы можем делать, и делаем такие раковины, как из акрила, так и из кварцита. Причем в различных исполнениях.

Пример



Еще один вариант, как частный случай последнего: сделать накладку на само сливное отверстие



В результате выглядит вот так





А это примеры наших работ

Столешница из кварцита CaesarStone цвет 1141 с двумя интегрированными раковинами с частично съемным дном

Столешница с раковиной из акрилового камня TriStone А104

 Выше были раковины интегрированные в столешницы. Фото ниже отдельная раковина из листового акриловоо камня

Мы знаем о раковинах со щелевым сливом почти все!))))

Обращайтесь!



Накладные раковины для ванной на столешницу схема крепления

Рукомойник (он же раковина для умывания, умывальник, мойка) – сантехнический прибор, наличие которого в кухне и ванной комнате является обязательным.

При выборе этой разновидности сантехники следует ориентироваться на удобство ее использования по предназначению, а также эргономичность и стиль чаши. И если однообразные модели умывальников надоели, то раковина на столешницу будет отличной им заменой.

Содержание

1. Разновидности накладных раковин
2. Выбор чаши для умывания по материалу
3. Вариант #1: закаленное стекло
4. Вариант #2: натуральный и искусственный камень
5. Вариант #3: акрил (полимеры)
6. Вариант #4: санфаянс (керамика)
7. Вариант #5: практичный металл
8. Вариант #6: натуральное дерево
9. Установка накладного умывальника
10. Выводы и полезное видео по теме
11. Что такое накладная раковина
12. Преимущества и недостатки
13. Технические особенности
14. Классификация форм накладной раковины
15. Технология установки накладной раковины
16. Пошаговая инструкция
17. На что нужно обратить внимание
18. Требования по уходу
19. Заключение
20. Плюсы и минусы
21. Критерии выбора
22. Материалы:
23. Формы
24. Полезные советы по приобретению:
25. Как установить накладную раковину на столешницу?
26. Выбор мебели
27. Цена вопроса
28. Видеоматериал

Разновидности накладных раковин

В отечественных санузлах и кухнях накладываемая на столешницу раковина – пока еще во многом экзотика. Подобные модели устанавливаются сверху, а не встраиваются в гарнитур или тумбочку. Зачастую это больше дизайнерские и достаточно дорогие вариации умывальников. Обычные утилитарные рукомойники, подвешиваемые на стене или монтируемые на подставке, более привычны, дешевы и традиционны.

Если в дизайне хочется уйти от шаблонности и общепринятых норм, то накладная на столешницу дизайнерская раковина – это идеальный вариант для привнесения в интерьер ванной оригинального акцента

В качестве столешницы под накладной умывальник может быть использована любая горизонтальная поверхность. Не зря дизайнеры так любят подобные раковины. Столешницу под ними можно выполнить из различных материалов под хай-тек, лофт, минимализм, модерн, прованс и иные стили в дизайне. Ограничения здесь практически отсутствуют. Важно лишь, чтобы материал этого постамента оказался влагостойким.

Накладные раковины ставятся на столешницу либо частично погружаются в нее. Часто это небольшие по размеру чаши, что позволяет их без проблем устанавливать даже в очень малогабаритных отечественных санузлах. Но выбрать можно и большой умывальник, из которого вода при гигиенических процедурах и мытье посуды будет выплескиваться только в экстраординарных ситуациях.

Отсутствие необходимости в громоздкой тумбе снизу позволяет установку накладной раковины производить над стиральной или посудомоечной машинкой, а также в углу либо в нише на стене.

По форме подобную чашу в магазине сантехники можно найти:

• квадратную и прямоугольную;
• овальную и круглую;
• в форме цветка, капли воды, морской ракушки и т.п.

Модели накладных умывальников найдутся как со строгими геометрическими линиями в облике, так и с асимметричными очертаниями. Для этого сантехнического приспособления уместны любые формы, расцветки и рисунки на чаше.

Часто накладная раковина идет в комплекте с остальной дизайнерской сантехникой для ванной, что позволяет создавать в санузле самые экзотические по стилю интерьеры

Водопроводный кран устанавливается на чашу такого умывальника либо рядом на столешницу или стену. Зачастую смесители продаются в одном комплекте с раковиной, где все сделано в единой стилистике. Если накладной рукомойник просто ставится на столешницу без заглубления в ней, то в плите стола вырезается только небольшое отверстие для сливной трубы. В противном случае дыра делается уже под размеры мойки.

Выбор чаши для умывания по материалу

Основным критерием, которому следует уделить особое внимание при выборе накладной раковины на столешницу, является материал чаши. От него зависит долговечность умывальника, простота ухода за ним и разнообразие ассортиментного ряда по дизайну.

Вариант #1: закаленное стекло

Для стеклянных раковин, накладываемых на столешницу, характерен большой выбор размеров и форм. Из-за дороговизны это не самый ходовой вариант. Однако используемое для изготовления чаш для умывания стекло устойчиво к ударам и воздействию бытовой химии. Разбить его, поцарапать или разъесть моющими средствами сложно. Прослужит такое изделие долгие годы.

Все стеклянные чаши поражают своим шикарным и эффектным видом, они прочны и долговечны, бывают прозрачными, с рисунком и однотонные любого цвета

Главная проблема стекла – потеки и разводы. На стеклянной поверхности сразу заметна любая грязь, зубная паста и мыло. Такой раковине требуется особый и постоянный уход. Мыть ее придется чаще и тщательней, нежели умывальник из иного материала, иначе весь шикарный вид чаши окажется скрыт под грязными разводами.

Вариант #2: натуральный и искусственный камень

Еще один из разряда недешевых, но презентабельных вариантов:

• мрамор;
• оникс;
• травертин;
• гранит.

Каменные чаши раковин отличаются прочностью, износоустойчивостью и природным изяществом. Однако если шлифовка их поверхности была произведена некачественно, то из-за пористой структуры камень снаружи быстро загрязнится. Отмыть и вернуть ему прежний вид после этого будет сложно.

Каменная раковина на столешницу всегда изготавливается из цельного куска камня, склеивания и вставки здесь недопустимы, любые трещины или швы в поверхности моментально загрязняются и портят вид умывальника

Если средств на элегантную и дорогую естественность натурального камня нет, то его можно заменить более доступным искусственным аналогом. Он не только дешевле за счет меньшей трудоемкости изготовления, но и практичней и проще в уходе. А внешне их различить практически невозможно.

Основной недостаток камня – существенные ограничения по форме. Обычно чаши раковин из него на столешницу делаются круглыми. Их проще всего изготовить на станках. Есть вариации в виде овалов и прямоугольников со строгими плавными линиями. А вот каменные умывальники с иной геометрией встречаются крайне редко. Все подобные изделия с изогнутыми формами делаются под заказ вручную и стоят дорого.

Вариант #3: акрил (полимеры)

Акриловые накладные раковины относятся к эконом сегменту. Они недороги и прочны на удар. Столешницу под них можно выбирать менее прочную и массивную, нежели для каменных или стеклянных изделий. Весят чаши из акрила немного, а по форме ассортимент моделей из этого материала – самый широкий. Именно из него выполняют умывальники в виде разнообразных ракушек и цветков.

Акрил позволяет воплотить самые экзотические дизайнерские фантазии, из этого материала можно отлить чашу любой формы и с любыми изгибами

Главный недостаток накладных акриловых раковин – высокая вероятность появления царапин. Ухаживать за ними необходимо с особой осторожностью. Чистить акрил с помощью абразивных веществ запрещено. Применять при уборке разрешается исключительно жидкие либо пастообразные моющие средства.

Вариант #4: санфаянс (керамика)

Самые покупаемые накладные раковины для столешниц в ванных комнатах и кухнях – санфаянсовые, из глазурованной керамики. Это наиболее ходовой и привычный материал для изготовления всех видов сантехнических приспособлений. Чаши из него имеют идеальную по гладкости поверхность, за которой просто и легко ухаживать. И стоит такая керамика недорого.

Пор на поверхности санфаянса нет, влага и грязь внутрь керамики не способны попасть через глазурь по определению – отсюда и высокая долговечность подобной сантехники

Санфаянсовые раковины достаточно хрупки, от удара тяжелым либо острым предметом они просто раскалываются. При их установке и использовании в дальнейшем приходится соблюдать дополнительные меры предосторожности. Но пока глазурь не повреждена, керамике ничто не угрожает. Ржавые потеки и грязные жирные разводы с чаши из фаянса обычными для дома моющими средствами смываются легко и быстро.

Вариант #5: практичный металл

Металлические накладные раковины отличает доступная цена и высокая прочность. Они несколько проблемные в эксплуатации, для поддержания блеска и красоты поверхности из металла требуют специального ухода. Если их регулярно не начищать, то смотреться такой умывальник будет некрасиво.

Металлическая раковина не обязательно должна выглядеть, как дешевенький рукомойник из старого советского поезда – в продаже множество моделей под стиль минимализм, кантри и техно

При изготовлении умывальников из металла применяется:

1. Медь.
2. Латунь.
3. Нержавеющая сталь (нержавейка).

Металл может быть покрыт глазурью. Однако в большинстве случаев его оставляют без дополнительного покрытия. К недостаткам подобных раковин для установки на столешницу можно отнести ограниченный выбор по цвету сложности в уходе.

Зато по долговечности они дадут фору всем остальным конкурентам.

Вариант #6: натуральное дерево

Да, раковины делаются и из дерева. Современные технологии обработки, лаки, морилки и полироли позволяют создать из древесины вполне влагоустойчивую чашу. Подобный элемент интерьера обязательно привлечет к себе внимание. Выглядит такой накладной рукомойник эстетично, впечатляюще и элегантно. Годичные кольца на его поверхности – идеальное по стильности и эффектности украшение в любой ванной.

Деревянные раковины относятся к категории дизайнерских изысков, недешевы, нуждаются в специальном постоянном уходе и реставрации каждые 3–4 года

Выполненный из дерева умывальник прекрасно смотрится в ванной комнате как в классическом, так и в эко стиле. Он прочнее стеклянного или фаянсового рукомойника, но уступает по прочности металлическому аналогу. В комбинации со столешницей из стекла или камня деревянная раковина смотрится просто сногсшибательно.

Установка накладного умывальника

Выбор устанавливаемой на или частично в столешницу модели раковины напрямую зависит от метража ванной (кухни). Если свободного пространства практически нет, то и умывальник лучше подбирать с небольшой чашей. А если места хватает, то можно развернуться в плане дизайна, выбрав большую и глубокую альтернативу.

Накладные рукомойники с глубиной 10–12 см относятся к компактным моделям. 13–20 см – это средние стандартные, а 20–30 см – большие умывальники. По ширине и длине большинство подобных раковин укладывается в пределах от 30 до 80 см. В идеале габариты должны быть такими, чтобы при умывании локти разведенных рук оставались в пределах чаши.

Умывальники с размерами в районе метра выглядят слишком громоздкими, их устанавливать рекомендуется только в просторных помещениях, где они смотреться будут к месту

Процесс установки накладной раковины производится в четыре этапа:

1. Вырезка отверстия в столешнице.
2. Монтаж на умывальник сливного патрубка и смесителя (если он устанавливается на корпус рукомойника).
3. Размещение раковины на столешнице и подсоединение сифона.
4. Подключение электричества для подсветки (если нужно).

Если раковина частично углубляется в столешницу, то отверстие под нее должно полностью совпадать по форме и размерам с помещаемой внутрь чашей. Самый простой вариант – умывальник, устанавливаемый на стол сверху. Для него отверстие необходимо прорезать небольшое и круглое с диаметром всего в несколько сантиметров под сливную трубу.

Часто к комплекту встраиваемой раковины прилагается трафарет для раскроя столешницы своими руками. Это сильно упрощает процесс, с размерами ошибиться будет сложно. Но при любых раскладах лучше несколько раз все перемерить и высчитать, а только потом начинать пилить плиту под умывальник.

Подсоединение накладной модели к водопроводу и канализации не должно вызвать сложности. Это обычная раковина, все подключения осуществляются с использованием гибких шлангов. Здесь главное, чтобы последних не было видно под столешницей в случае, если внизу все остается открытым в конструкции без тумбы и дверок. И все трубы надо подсоединять с использованием герметиков.

Перед окончательной установкой чаши на место края столешницы, где выполнялся пропил, покрываются силиконом. Так будет обеспечена необходимая герметичность, чтобы вода не попадала вниз под умывальник при неосторожном выплескивании из него.

В завершении монтажа выполняется подсоединение электропитания и все проверяется на наличие протечек. Модели накладных раковин с встроенной в корпус светодиодной подсветкой пока еще экзотика. Но подобные новинки встречаются в магазинах все чаще. Их подключение особых нюансов не имеет, все схемы соединения проводов приведены в инструкции. Надо лишь следовать написанному производителем.

Выводы и полезное видео по теме

Изготовление своими руками столешницы в ванной и установка на нее сверху рукомойника:

Все тонкости монтажа накладного умывальника, выполненного руками профессионального сантехника:

Нюансы инсталляции раковины в столешницу кухонного гарнитура:

С монтажом накладной раковины вполне можно справиться самостоятельно. Самый важный момент в установке ее на столешнице – это пропиливание отверстия. Все должно быть выполнено ровно и по размерам. Если есть хоть малейшие сомнения в собственных способностях, то лучше вызвать для этой работы мастера. Менять крышку гарнитура на кухне или подставку в ванной под умывальник из-за неправильного раскроя выйдет потом значительно дороже.

Ещё в советские времена повсеместно монтировались раковины одной конструкции, да и ванные комнаты выглядели совершенно одинаково. Лишь немногие могли позволить себе приобрести незамысловатые модели умывальников. К счастью, сегодня для того чтобы купить современную сантехнику, необязательно относиться к элите общества.

Среди наиболее популярных экземпляров — приспособления с накладными раковинами. Что представляет собой накладная раковина? Чаша размещается на верхней составляющей столешницы, которая и служит основанием для цельного изделия, причём плотного соприкосновения чаши с тумбой нет, наоборот, она слегка возвышается над столиком.

Если вы уже приобрели накладную раковину, пришло время задуматься о том, как установить накладную раковину. Можно переложить эту работу на плечи высококлассных мастеров сервисной службы и выложить за их услуги немалую сумму, но можно справиться и своими силами, без привлечения в процесс посторонних.

Что такое накладная раковина

Преимущества и недостатки

Накладная раковина обладает массой плюсов и всего одним условным минусом. К сожалению, не в каждой ванной комнате по причине нехватки квадратных метров удаётся разместить такой умывальник. Но если сильно хочется, можно найти уменьшенные экземпляры по типу компакт, в которых тумба представлена небольшой полкой, закрепляющейся к настенной конструкции. Такая модель позволит расположить под полкой хозяйственные принадлежности, но не решит вопрос укрытия водопровода и канализации.

Теперь поговорим о преимуществах:

1. Нет никакого значения, надёжна настенная плоскость или нет, ведь накладное приспособление не монтируется к стене. Этот вариант подойдёт для тех, кто не желает портить внешний вид отделки в ванной комнате или сомневается в прочности поверхности. Накладная раковина прекрасно сочетается с большим зеркалом и при правильном выборе смотрится как единое целое.
2. Если накладная раковина занимает положенное место на столешнице, внутри тумбы располагаются все неприглядные коммуникации. Дизайнеры предлагают дополнительно задекорировать лицевую сторону столешницы лёгкой, воздушной шторкой под цвет отделки или отдельно взятых зон помещения.
3. Накладная раковина позволяет владельцу квартиры (частного дома) оставить заказ на изготовление собственной тумбы, с учётом стилистики ванной, её размера и наполнения мебелью.
4. Верхнее покрытие столешницы применимо для оформления свечами, а также для размещения шампуней, полотенец и других часто используемых банных принадлежностей.

Технические особенности

Удобными являются столешницы, предлагаемые для покупки в комплекте с накладными раковинами. Такая стойка-тумба по умолчанию оснащена зеркалом, шкафчиком, а в верхней части могут располагаться полки и даже светильники. В чём минус таких агрегатов? Они достаточно громоздки и выпускаются исключительно в нескольких цветовых решениях, которые не всегда уместны для того или иного дизайна помещения. Но и в этом случае есть выход — заказать приспособление нужного размера, конфигурации и оттенка.

Существует несколько способов фиксации столешницы — уголками или путём размещения на ножках. Первый способ осуществляется параллельно с монтажом опоры, если размер столешницы больше 1–1,5 м. Другой вариант для тяжёлой тумбы может оказаться ненадёжным. Что обычно используется в качестве опоры? Подойдёт ножка в виде трубки, выполненной из металла, такие встречаются в конструкции барной стойки.

В комплект накладной раковины может входить только столешница и ножки или корпус с боковыми перекладинами и перемычками. Корпус зачастую изготавливается из древесины или металлического листа. Для надёжности он обшивается защитным слоем гипсокартона или плотной фанерой.

Под самодельным устройством с накладной раковиной можно расположить стиральную машину, для которой всегда не хватает свободного места. Если столешница делится на 2 части, одна из которой открыта, умывальник располагается чуть сбоку. Легко воспринимается изделие, неприкрытое дверцами, имеющее полки и шторки, прикрывающие их. Но всё-таки желательно скрыть коммуникации, смонтировав соответствующую планку. Здесь же могут находиться держатели для полотенец и халатов.

Интересно выглядит накладная раковина с тумбой, отделанной плиткой, которой покрыты стены ванной комнаты. Чарующую пикантность добавляет мелкая мозаика и специальный кирпич, предназначенный для облицовки. Использовать искусственный камень более чем выгодно — в этом случае дополнительная отделка не требуется. Как правило, столешницы под накладную раковину производятся из акрилового камня и агломератов, а в качестве основы выступает ДСП или МДФ.

Классификация форм накладной раковины

Выбор формы накладной раковины зависит прежде всего от стилистики помещения. К примеру, классический дизайн предполагает округлые, обтекаемые конструкции, лаконичность и гармоничность в совмещении оборудования, мебели и сантехники. Хай-тек, наоборот, требует чёткости линий и угловатой геометрии очертаний.

Накладные раковины — очень стильное решение для любого интерьера

Круглые чаши выглядят элегантно, овальные самые удобные в применении, прямоугольные и квадратные с округлыми краями подходят под любой стиль ванной комнаты. Писком моды считаются треугольные умывальники — устойчивые и комфортные изделия. Экстраординарным людям придутся по вкусу причудливые формы чаш, принимающие вид цветка, облака, кляксы или капли.

Технология установки накладной раковины

Пошаговая инструкция

Если вы когда-нибудь ранее занимались установкой врезного приспособления или мойки на кухню, с монтажом накладной раковины вы справитесь легко и быстро, ведь технология фиксации практически одинакова. Отличие лишь в нюансах врезки изделия в тумбу и подсоединения к трубопроводу и канализационным стокам.

Первичная ваша задача — посредством крепежей совместить главное отверстие со сливом, на крайний случай можно проклеить специальными средствами или применить дюбели у каркаса, который фиксируются под умывальником. Пошаговая инструкция, как сделать накладную раковину, выглядит следующим образом:

1. Очистите от грязи, пятен и пыли тот участок, где планируется разместить накладную раковину. Здесь же, учитывая трафарет, подготовьте поверхность.
2. Подведите к отверстию разводку сливного раструба.
3. Зафиксируйте в умывальнике нижнюю часть, а саму чашу установите поверху, после чего снизу тумбы с применением шурупов произведите стяжку конструкции. Этот способ предусматривает отдельное подключение смесителя. Отверстия для ввода воды должны быть размещены под смесителем.

На что нужно обратить внимание

Чем меньше диаметр отверстия, предназначенного для подсоединения сифона, тем лучше. Избегайте прорезания больших дыр, аккуратного отверстия вполне достаточно, чтобы разместить внутри патрубок сливной горловины. Идеальный вариант отверстия — не более 50 мм. Определите расположение колбы сифона в нижней части устройства.

Что касается установки смесителя, существует несколько методов его монтажа. Смеситель может быть размещён в самом умывальнике (такой вариант предполагает вырезание дырки диаметром до 80 мм), в дырке в тумбе (что со временем может привести к порче мебели, увеличению отверстия и рассыханию поверхности) и на настенной конструкции по типу обычного устройства смесителя в ванной комнате.

Не забудьте уделить внимание месту установки смесителю

Если вы решились на прорези в столешнице, чтобы влага не попала внутрь, рекомендуется провести тщательную обработку краёв отверстия и герметизацию стыков соединений.

Для установки накладной раковины на столешницу в магазине вам могут предложить специальный сифон, имеющий добавочную гайку, которой накладная раковина прижимается к тумбе. Если же этой гайки нет, воспользуйтесь силиконом. Выполнив эти действия, вы решите две проблемы — зафиксируете чашу и добьётесь лучшей герметичности между умывальником и тумбой.

Требования по уходу

Безусловно, многое зависит от материала, из которого произведено накладное приспособление, каковы показатели его пористости, сильно ли покрытие впитывает грязь и склонно ли к образованию разводов.

Накладные раковины, состоящие из фаянса или фарфора, просты в уходе. Для того чтобы очистить такие изделия, необходимо иметь под рукой мягкую тряпку и любое жидкое моющее средство, желательно без наличия в составе абразивного компонента.

Акриловые накладные чаши не любят жёсткие щётки с грубым ворсом. Для чистки акрила применяйте моющие составы на гелевой основе, без содержания спирта.

Уход за накладной раковиной будет зависеть от типа материала

Со стеклянными раковинами, являющимися накладными, нужно обращаться исключительно бережно, и прежде не оттого, что они могут разбиться, а потому что любые капли и брызги после высыхания оставляют на стеклянной поверхности неопрятные следы и разводы. Именно поэтому их рекомендуется насухо вытирать.

Деревянные приспособления выдерживают всё, кроме грубой обработки и абразивов. Но если уж на поверхности появились царапины, а верхний защитный слой повреждён, изделие может покрыться плесенью и даже начать гнить.

Запрещается мыть натуральные мраморные накладные раковины с помощью кислотосодержащих растворов или едкого порошка. Повреждение камня способствует увеличению его пористости, а, значит, появившуюся грязь и пятна удалить будет уже практически невозможно.

Заключение

Устанавливая накладную раковину, помните о том, что устройство должно отвечать основным требованиям: быть прочным, функциональным, удобным в использовании, износостойким, с приемлемой стоимостью.

Накладные раковины могут монтироваться как на кухнях, так и в ванных комнатах, в пиццериях и кафетериях, ресторанах. Современный внешний облик устройства позволяет ему вписываться в любой дизайн помещения и радовать глаз всех присутствующих.

• Автор: Егор Артамонов

(6 голосов, среднее: 2. 2 из 5)

За относительно непродолжительное время накладные раковины стали очень популярными. Причины такой востребованности — чрезвычайно простая установка накладной раковины на столешницу, в также большое количество дизайнерских решений. Прочтите эту статью, и вы узнаете нюансы выбора и установки этого типа раковин. Сложного ничего нет, вполне возможно справиться с этой задачей и самостоятельно.

Плюсы и минусы

Особенность накладной раковины — плоское дно, что позволяет рационально использовать полезную площадь. Основные преимущества этого типа моек:

• Возможность сэкономить место. Установка накладной раковины в ванной с небольшой квадратурой позволяет, например, разместить стиральную машину или корзину для белья под раковиной.
• Наличие столешницы. Как показывает практика, это — совершенно не лишний атрибут в ванной комнате. На ней можно разместить различные предметы первой необходимости, что очень удобно.
• Простота монтажа накладной раковины на столешницу. Причем, место установки может быть любым — в углу, на выступе или в нише. Подключение тоже особой сложности не представляет.
• Качественная герметизация. Загерметизировать такую конструкцию очень просто, а это означает минимизацию рисков протекания и благоприятный микроклимат в ванной комнате.
• Стильность и эстетичность. Несомненное преимущество — большой ассортимент таких изделий, что позволяет вписать их в какой угодно интерьер помещения. Оказывается, что такая прозаическая вещь, как умывальник, может стать настоящим украшением ванной комнаты.

Важно! Есть ли недостатки? Как ни странно, каких-то весомых минусов такая конструкция не имеет. Единственный аргумент “против” — это дополнительные расходы, связанные с установкой столешнице. И, конечно, есть определенные требования к материалу изготовления конструкции: прочность, надежность и водостойкость материалов.

Критерии выбора

Накладные раковины различаются лишь по форме и материалу изготовления. От выбранного материала зависит как внешний вид, так и эксплуатационные свойства конструкции. Это имеет немалое значение, потому что у накладных раковин, в отличие от врезных, на виду находятся и внешняя, и внутренняя поверхности.

Материалы:

• Самыми распространенными и доступными материалами являются керамика и фаянс. Относительно невысокая стоимость и простота ухода — их главные преимущества.
• Для интерьеров “под старину” уместны более экзотические варианты — латунное или медное изделие. Однако помимо высокой цены, такие раковины очень сложны в уходе. Чтобы сохранить красивый внешний вид, нужно пользоваться специальными ухаживающими средствами.
• Накладные раковины из стекла сочетают относительно невысокую цену, простоту в уходе и стильный вид.
• Используют для накладных чаш и камень — натуральный или искусственный. Каменное изделие стоит дорого. Акриловый заменитель дешевле и практичнее.

Формы

Самые распространенные формы чаш — круглая, прямоугольная или овальная. Выбор того или иного варианта зависит от места установки и вкусовых предпочтений покупателя. Самое главное — обеспечить хороший доступ к раковине.

Важно! Помимо стандартной геометрии, можно увидеть в продаже изделия оригинальной сложной формы. Это может быть просто неправильные, причудливые формы (например, клякса), распустившиеся цветы, бутоны или изображения других предметов. Пожалуй, это тот случай, когда сложность выбора обусловлена не недостатком, а избытком предложений.

Полезные советы по приобретению:

• Не поленитесь проверить целостность раковины. Особенно это касается стеклянных и фарфоровых изделий. Конечно, в производстве применяют высокопрочные сорта стекла, но хрупкости у этого материала не отнять.
• Если в семье есть малыши, воздержитесь от приобретения моделей с острыми углами, во избежание детских травм.
• Перед покупкой определитесь с размерами раковины и столешницы. Выполните все замеры, чтобы точно вписать изделия в небольшое пространство.
• Выбирайте смеситель так, чтобы он соответствовал высоте умывальника. Чем больше глубина раковины, тем выше кран.

Как установить накладную раковину на столешницу?

Специфика установки накладного изделия в том, что в столешнице прорезают отверстие такого диаметра, чтобы в него мог пройти сливной патрубок, и не более. Колба сифона монтируется ниже.

Различают такие способы монтажа накладной раковины в ванной:

• Если раковина имеет разъем под смеситель, то установка его возможна, вот только монтажное отверстие потребуется большего диаметра.
• Раковина не имеет отверстия под смесителем? Можно установить его непосредственно в столешницу.
• Еще один вариант для монтажа смесителя — непосредственно в стену.

Важно! Независимо от варианта подключения смесителя, нельзя забывать о том, что каждую прорезь в столешнице нужно герметизировать.

Это, пожалуй, все, что необходимо знать об установке накладной раковины.

Выбор мебели

Мебель под накладной раковиной является не просто опорой. Она помогает замаскировать шланги, муфты и трубы — словом все то, без чего обойтись нельзя, но может испортить интерьер.

Главное требование к мебели — это влагостойкость материалов. В противном случае — мебель от повышенной влажности быстро потеряет презентабельный вид, а затем и вовсе выйдет из строя.

Наилучший вариант для столешницы — это натуральный камень, преимущественно мрамор. Такие изделия продаются уже изготовленными по стандартным размерам.

Столешницу устанавливают на тумбочку, оснащенную полочками и ящиками для размещения необходимых предметов. Таким образом, удается “разгрузить” пространство ванной не в ущерб функциональности.

Важно! Совсем не обязательно покупать готовые предметы мебели. Оригинально и нестандартно смотрятся изделия, выполненные под заказ.

Цена вопроса

На рынке представлены изделия различных стоимостных категорий, начиная от класса “эконом”, и заканчивая премиум-классом:

• Самые популярные изделия — это фаянсовая продукция от европейских производителей, сочетающая добротность с разумной ценой.
• Наиболее дорогостоящие продукты производят индийские компании, которые работают с натуральным камнем — ониксом, базальтом или гранитом.

Видеоматериал

Сочетание нестандартности и удобства — вот секрет все возрастающей востребованности этих чаш. А какой дизайн выбрать — решать только вам.

Strana.ru — Чертежы в формате DWG

Корзина: пусто

8 800 200 13 80

• Поручень для туалета напольный для инвалидов h-образный — Правый, арт. 7304-п — скачать чертеж в PDF, скачать чертеж в DWG

• Поручень для туалета напольный для инвалидов h-образный — Левый, арт 7304-л — скачать чертеж в PDF, скачать чертеж в DWG

• Поручень для туалета настенный откидной с бумагодержателем 800×200, арт 3204-800 — скачать чертеж в PDF, скачать чертеж в DWG

• Поручень для туалета настенный откидной с бумагодержателем, арт 3204-800/38 — скачать чертеж в PDF, скачать чертеж в DWG

• Поручень для туалета настенный откидной с бумагодержателем, арт 3204-800/40 — скачать чертеж в PDF, скачать чертеж в DWG

• Поручень для туалета настенный откидной с бумагодержателем, арт 3204-600 — скачать чертеж в PDF, скачать чертеж в DWG

• Поручень для туалета настенный откидной с бумагодержателем, арт 3204-600/38 — скачать чертеж в PDF, скачать чертеж в DWG

• Поручень для туалета настенный откидной с бумагодержателем, арт 3204-600/40 — скачать чертеж в PDF, скачать чертеж в DWG

• Поручень для туалета настенный откидной без бумагодержателя 800х200, арт 3207-800 — скачать чертеж в PDF, скачать чертеж в DWG

• Поручень для туалета настенный откидной без бумагодержателя 800х200, арт 3207-800/38 — скачать чертеж в PDF, скачать чертеж в DWG

• Поручень для туалета настенный откидной без бумагодержателя 800х200, арт 3207-800/40 — скачать чертеж в PDF, скачать чертеж в DWG

• Поручень для раковины с выемкой Y1, арт 3215 — скачать чертеж в PDF, скачать чертеж в DWG

• Поручень для раковины на стойках 550х730х750мм, арт 3213 — скачать чертеж в PDF, скачать чертеж в DWG

• Поручень для раковины на стойках 550х730х750мм, арт 3213-2 — скачать чертеж в PDF, скачать чертеж в DWG

• Поручень для раковины на стойках 600х730х750 мм, арт 3213-4 — скачать чертеж в PDF, скачать чертеж в DWG

• Поручень для раковины настенного крепления 550х730х230 мм, арт 3210 — скачать чертеж в PDF, скачать чертеж в DWG

• Поручень откидной на стойке с бумагодержателем 800×250х950, арт 3001-800 — скачать чертеж в PDF, скачать чертеж в DWG

• Поручень откидной на стойке с бумагодержателем 800×250х950, арт 3001-800/38 — скачать чертеж в PDF, скачать чертеж в DWG

• Поручень откидной на стойке с бумагодержателем 800×250х950, арт 3001-800/40 — скачать чертеж в PDF, скачать чертеж в DWG

• Поручень откидной на стойке с бумагодержателем 650×200, арт 3001-625 — скачать чертеж в PDF, скачать чертеж в DWG

• Поручень откидной на стойке с бумагодержателем 650×200, арт 3001-625/38 — скачать чертеж в PDF, скачать чертеж в DWG

• Поручень откидной на стойке с бумагодержателем 650×200, арт 3001-625/40 — скачать чертеж в PDF, скачать чертеж в DWG

• Раковина для инвалидов DS Y5 600х450х165мм, арт.  2512 — скачать чертеж в PDF, скачать чертеж в DWG

• Раковина для инвалидов полукруглая DS SB55 605х495х200мм, арт 2517 — скачать чертеж в PDF, скачать чертеж в DWG

• Раковина для инвалидов DS Y1 635х556х250мм, арт. 2620 — скачать чертеж в PDF, скачать чертеж в DWG

• Раковина для инвалидов DS Y4 640х550х165мм, арт. 2637 — скачать чертеж в PDF, скачать чертеж в DWG

• Унитаз-компакт высокий для МГН, арт. 2729- скачать чертеж в PDF, скачать чертеж в DWG

• Комплект унитаз-компакт высокий для МНГ с двумя поручнями (арт.2729, 7304-п, 3204-800) ПРАВЫЙ, арт. 2729-п — скачать чертеж в PDF, скачать чертеж в DWG

• Комплект унитаз-компакт высокий для МНГ с двумя поручнями (арт.2729, 7304-л, 3204-800) ЛЕВЫЙ, арт. 2729-л — скачать чертеж в PDF, скачать чертеж в DWG

• Унитаз-компакт для МНГ с увеличенной высотой, арт. 2732 — скачать чертеж в PDF, скачать чертеж в DWG

• Комплект: раковина для инвалидов DS Y1 с опорным поручнем (арт. 2620, 3213-4), арт. 2743 — скачать чертеж в PDF, скачать чертеж в DWG

• Комплект: раковина для инвалидов DS Y5 с опорным поручнем (арт.2512, 3213), арт. 2744 — скачать чертеж в PDF, скачать чертеж в DWG

• Комплект №1 для санузла (сантехника, поручни) ЛЕВЫЙ, арт. 4523-л — скачать чертеж в PDF, скачать чертеж в DWG

• Комплект: раковина для инвалидов DS Y3 с опорным поручнем (арт. 10754, 3213-4), арт. 4763 — скачать чертеж в PDF, скачать чертеж в DWG

• Комплект: Унитаз-компакт высокий для МГН, арт. 2729/ Поручень к унитазу с опорой для спины и рук, арт. 4942, арт. 4943 — скачать чертеж в PDF, скачать чертеж в DWG

• Раковина для инвалидов DS Y3 650х580х230мм, арт. 10754 — скачать чертеж в PDF, скачать чертеж в DWG

Кухонные мойки Размеры и чертежи

Светильники

>

Типы приспособлений

Кухонные мойки представляют собой специальные чашеобразные сантехнические приспособления, предназначенные для выполнения повседневных функций на кухне. В основном используемые для чистки овощей, мытья посуды, подачи воды и хранения грязной посуды, кухонные раковины бывают разных размеров и конструкций, от одинарных до двойных чаш, которые подходят для различных кухонных целей. Кухонные мойки часто изготавливают из нержавеющей стали, чтобы снизить стоимость, увеличить срок службы и воспользоваться преимуществами гигиенических и коррозионностойких свойств нержавеющей стали. Кухонные раковины сочетаются с кухонными смесителями и обычно устанавливаются в кухонную стойку.

Как установить кухонную мойку? №

Самая важная и зачастую самая сложная часть установки кухонной мойки — это крепление к сливу раковины. Чтобы установить, выясните местоположение и отметьте площадь на прилавке точными размерами. Поместите раковину вверх дном на прилавок, сделав отметки в центре раковины и прилавка и совместив их. Проследите раковину и удалите ее, убедившись, что след параллелен краю стойки. Соедините все отметки, но не забудьте закруглить углы. Используя кусок лобзика, вырежьте обведенный кусок и удалите его. Проверьте арматуру раковины и отрегулируйте или обрежьте соответственно.

Как измерить кухонную раковину?

Измерение кухонной раковины включает в себя длину, ширину и глубину — все они имеют собственный процесс измерения. Для длины измерьте слева направо от одного края раковины до другого с помощью рулетки. Чтобы узнать ширину, измерьте расстояние от заднего края до переднего края раковины или раковины. Для глубины возьмите линейку и поместите ее поперек верхней части раковины. С помощью рулетки измерьте расстояние от самой глубокой части раковины до нижнего края линейки.

Как прочистить кухонную раковину?

Рекомендуемым первым шагом к прочистке кухонной раковины является использование вантуза после удаления любой стоячей воды, но оставив достаточно, чтобы погрузить головку. Если этот метод не помогает удалить засор, можно вылить кипяток или пищевую соду в канализацию. Если в раковине имеется мусоропровод, немедленно проверьте, не является ли он источником проблемы с засором.

Справочники по кухонным мойкам

Просмотрите наши руководства по кухонным мойкам, чтобы узнать о дополнительных категориях, советах, подробностях, вариантах, стилях и истории кухонных моек. Направляющие предоставляют дополнительную информацию об уникальных свойствах и общих отношениях между элементами.

Сортировать по

Спасибо! Ваша заявка принята!

Ой! Что-то пошло не так при отправке формы.

—

17,75” | 45 см

—

17,75” | 45 cm

—

—

—

—

—

IKEA Boholmen Kitchen Sink

45.000

45.000

30

https://p3d.in/e/Kxk0a

—

28,875” | 73,3 см

—

18 дюймов | 45 см

—

—

—

—

—

Ikea bredsjön Кухонная раковина двойной чаши

73.300

45.000

5

HTTPS://p3d.in/e.

21,375 дюйма | 54,4 см

—

18 дюймов | 45 см

—

—

—

—

—

Ikea Bredsjön Kitchen Sind

54,400

45. 000

5

0004 https://p3d.in/e/Czcwn

—

18,125” | 46 см

—

15,75” | 40 cm

—

—

—

—

—

IKEA Fyndig Kitchen Sink

46.000

40.000

10

https://p3d.in/e/mdoMW

—

37” | 93 см

—

19” | 48 см

—

—

—

—

—

Кухонная мойка ИКЕА Хавсен с двойной чашей

93.000

48.000

150

https://p3d.in/e/aTFmV

—

24.375” | 62 см

—

19” | 48 см

—

—

—

—

—

Ikea Havsen Front Apron Kitchen Sind

62.000

48.000

150

HTTPS://p3d.in/et/pt3 nt3 nt3 nt3 nt3 nt3 nt3 nt3 nt3 nt3 nt3 nt3 nt3 nt3q4

20,875” | 53 см

—

18,5” | 47 см

—

—

—

—

—

IKEA Havsen Kitchen Sink

53. 000

47.000

150

https://p3d.in/e/RO0CX

—

22.375”-29.5” | 58–75 см

—

18,125 дюйма | 46 см

—

—

—

—

—

Ikea Hillesjön 1,5 Кухонная раковина.0004 —

29,5” | 75 см

—

18,125” | 46 см

—

—

—

—

—

Ikea Hillesjön Double Bowl Kitchen Sind

75.000

46.000

5

HTTPS://p3d.in/e/hhkk13

Https://p3d.in/e/hhkk13

40004.

22 дюйма | 56 см

—

19,625” | 50 см

—

—

—

—

—

Кухонная мойка ИКЕА Хельвикен

56.000

50.000

5

https://p3d.in/e/FyoQd

—

29,5” | 75 см

—

20,625” | 53 см

—

—

—

—

—

Ikea långudden Double Bowl Кухонная раковина

75.000

53. 000

5

Https://p3d.in/e.

22 дюйма | 56 см

—

20,625” | 53 см

—

—

—

—

—

Ikea Långudden Kitchen Sind

56.000

53.000

5

https://p3d.in/e/wbi5k

—

28,75 nd.In/e/wbi5k

—

28,75 ” 73 см

—

17,25” | 44 см

—

—

—

—

—

Ikea norrsjön Кухонная раковина двойной чаши

73.000

44.000

HTTPS://p3d.in/e.

14,625”-28,875” | 37-73 см

—

17,25” | 44 cm

—

—

—

—

—

IKEA Norrsjön Kitchen Sink

73.000

44.000

30

https://p3d.in/e/NyzES

—

8” | 21 см

—

17,25” | 44 см

—

—

—

—

—

Кухонная мойка IKEA Norrsjön с одной чашей

21.000

44. 000

30

https://p3d.in/e/OJmVW

—

27.125” | 69 см

—

18,5” | 47 см

—

—

—

—

—

Ikea Vattudalen Kitchen Sind

69.000

47.000

5

HTTPS://p3d.in/e/tm333333.r

HTTPS://p3d.in/e/tm33333333.r

HTTPS://p3d.in/e/tm333333333.

Светильники

Просмотреть категориюПодробнее

Чертеж раковины в ванной — иллюстрации и векторные изображения

67Grafiken

• Bilder
• FOTOS
• GRAFIKEN
• VEKTOREN
• VIDEOS

DURCSEREBERN. Oder starten Sie eine neuesuche, um noch mehr faszinierende Stock-Bilder und Vektorarbeiten zu entdecken.

векторная иллюстрация мытья посуды. — рисунок стоковой графики раковины в ванной, -клипарт, -мультфильмы и -символ

Векторные иллюстрации des Washraums.

sammlung von wäschessymbolen im vektor. kritzeln sie wäschesymhole, die in vektor gesetzt sind. handgezeichnete wäscheillustrationen в векторе. — чертеж раковины в ванной комнате — графика, -клипарт, -мультфильмы и -символ

Sammlung von Wäschessymbolen im Vektor. Kritzeln Sie Wäschesymbole,

Домашнее украшение и дизайн интерьера verwandte objekte und elemente. Handgezeichnete вектор-каракули-иллюстрации. handgezeichnete набор символов. — рисунок раковины в ванной сток-график, -клипарт, -мультфильмы и -символ

Домашнее украшение и дизайн интерьера Verwandte Objekte und…

doodle waschbecken illustration in vektor. рука gezeichnetwaschbecken иллюстрация в векторе. ikone des doodle waschbeckens. — рисунок раковины в ванной комнате — графика, -клипарт, -мультфильмы и -символ

Doodle Waschbecken Иллюстрация в векторе. Hand…

Umriss-Waschtischsymbol im Vektor

badezimmer grafik home interieur schwarz weiß skizze illustration vektor — рисунок раковины в ванной сток-график, -клипарт, -мультфильмы и -символ

Badezimmer Grafik Home Interieur schwarz weiß Skizze. ..

антикварная иллюстрация: конструкция и архитектура: туалет — рисунок раковины сток-графика, -клипарт, -мультфильмы и -символ

Античный рисунок: конструкция и архитектура: туалет

malvorlage mit gemütlicher Toilette — чертеж раковины для ванной комнаты stock-grafiken, -clipart, -cartoons und -symbole

Malvorlage mit gemütlicher Toilette

badezimmer waschbecken vektor innenillustration — рисунок раковины для ванной комнаты stock-grafiken, -clipart, -cartoons und -symbole

Badezimmer Waschbecken Vektor Innenillustration

произведение искусства skizze eines grunge alten schmutzigen metall rostigen смеситель wasserhahns — рисунок раковины для ванной сток-графика, -клипарт, -мультфильмы и -символ

произведение искусства Skizze eines Grunge alten schmutzigen Metall rostigen…

украшение дома и дизайн интерьера verwandte objekte und elemente. Handgezeichnete вектор-каракули-иллюстрации. handgezeichnetes musterdesign — рисунок раковины в ванной сток-график, -клипарт, -мультфильмы и -символ

Домашняя отделка и дизайн интерьера Verwandte Objekte und. ..

вектор мытье в ванной — рисунок раковины сток-графика, -клипарт, -мультфильмы и -символ

Вектор мытье в Badezimmer

мытье на плите и смеситель Wasserhahn. Векторные иллюстрации Badezimmerinnenraums. Флаш Иллюстрации-КлипАрт.

set mit konturen von handtüchern, die an einem kleiderbügel aus schwarzen linien hängen, die auf einem weißenhintergrund isoliert sind. изометрический ансихт. векториллюстрация — рисунок раковины в ванной сток-график, -клипарт, -мультфильмы и -символ

Set mit Konturen von Handtüchern, die an einem Kleiderbügel aus…

Set mit Konturen von Handtüchern, die an einem Kleiderbügel aus schwarzen Linien hängen, isoliert auf weißem Hintergrund. Изометрический Ансихт. Векториллюстрация.

sanitär-service banne — чертеж раковины в ванной комнате — графика, -картинки, -мультфильмы и -символы

Sanitär-Service banne

Banner für den Sanitärservice. Handgezogene Dusche, Waschbecken, WC, Sanitärschlüssel und Wasserhahn für das Design von Hausinstallationen. Umriss Gravur Vector Illustration mit Tropfen Aquarell.

векторная иллюстрация в туалете. — рисунок стоковой графики раковины в ванной, -клипарт, -мультфильмы и -символ

Векторная иллюстрация в туалете.

Интерьер-Вектор-Иллюстрация.

Домашнее украшение и дизайн интерьера verwandte objekte und elemente. Handgezeichnete вектор-каракули-иллюстрации. handgezeichnetes musterdesign — чертеж раковины для ванной комнаты стоковая графика, -клипарт, -мультфильмы и -символ

Украшение дома и дизайн интерьера Verwandte Objekte und…

sanitär-nahtloses muster — рисунок раковины для ванной комнаты stock-grafiken, -clipart, -cartoons und -symbole

Sanitär-nahtloses Muster

stickerei mädchen bürsten zähne — рисунок раковины для ванной комнаты stock-grafiken, -clipart, -cartoons und — символ

Stickerei Mädchen Bürsten Zähne

Umriss junges Mädchen, das sich die Zähne putzt. Ошибка для векторных иллюстраций.

waschbecken вектор-символ — рисунок раковины в ванной сток-график, -клипарт, -мультфильмы и -символ

Waschbecken Vektor-Symbol

Домашнее украшение и дизайн интерьера verwandte objekte und elemente. Handgezeichnete вектор-каракули-иллюстрации. Bannervorlage mit verschiedenen wohndekorations- und innenarchitekturobjekten — чертеж раковины в ванной комнате — графика, -клипарт, -мультфильмы и -символ

Домашнее украшение и дизайн интерьера Verwandte Objekte und…

junge frau rasiert ihre beine im badezimmer. weibliche figur mit augenklappen und in niedlichen rosa morgenkleid. — рисунок раковины в ванной сток-график, -клипарт, -мультфильмы и -символ

Junge Frau rasiert ihre Beine im Badezimmer. Weibliche Figur mit…

Spa-, Enthaarungs- und Körperpflegekonzept. Тагесаблауф. Mädchen, das Rasiermesser hält. Flacher Vektor mit Rasierkonzept. Schönheits-Стереотипы. Keine Schande, liebe deinen Körper

sanitär blu nahtlose muster — рисунок раковины в ванной комнате сток-график, -клипарт, -мультфильмы и -символ

Sanitär Blu nahtlose Muster

waschbecken vorderansicht vektor-symbol — рисунок раковины в ванной комнате сток-график, -клипарт, -мультфильмы и -символ

Waschbecken Vorderansicht Vektor-Symbol

Домашнее украшение и дизайн интерьера verwandte objekte und elemente. Handgezeichnete вектор-каракули-иллюстрации. handgezeichnete набор символов. — рисунок раковины для ванной комнаты сток-график, -клипарт, -мультфильмы и -символ

Оформление дома и дизайн интерьера Verwandte Objekte und…

schwarzes lineares badezimmer mit Toilette — чертеж раковины для ванной комнаты сток-график, -клипарт, — Cartoons und -symbole

schwarzes lineares Badezimmer mit TOILETTE

линейные замки Badezimmer mit WC. Konzept der Toilettenartikel oder WC minimale Plakette. Strich Flat Style Trend Moderne Toilette Grafik Design isoliert auf weißem Hintergrund

sanitär-service-banner. — чертеж раковины для ванной комнаты — графика, -клипарт, -мультфильмы и -символ

Sanitär-Service-Banner.

украшение дома и дизайн интерьера verwandte нарисованный вручную дизайн баннера векторная иллюстрация — рисунок раковины в ванной сток-график, -клипарт, -мультфильмы и -символ

Украшение дома и дизайн интерьера Verwandte Hand drawn Banner. ..

gesicht einer frau, die hautpflege macht — рисунок раковины для ванной комнаты stock-grafiken, -clipart, -cartoons und -symbole

Gesicht einer Frau, die Hautpflege macht

Hautpflege

набор для интерьера badezimmer. винтажный badewanne, waschbecken mit wasserhahn, handtücher im bad auf einem holzregal gefaltet. — чертеж раковины для ванной сток-график, -клипарт, -мультфильмы и -символ

Badezimmer-Interieur-Set. Винтаж Badewanne, Waschbecken mit…

hotel doodle zeichnung — рисунок раковины в ванной сток-график, -клипарт, -мультфильмы и символы -clipart, -cartoons und -symbole

Home Dekoration und Innenarchitektur verwandte handgezeichnete…

mädchen bürsten zähne — рисунок раковины для ванной комнаты stock-grafiken, -clipart, -cartoons und -symbole

Mädchen Bürsten Zähne

Junges Mädchen putzt sich die Zähne

wasserhahn mit fließendem wasser. символ ручной стирки. das konzept der wassereinsparung. векторная иллюстрация в современном стиле. — рисунок раковины для ванной комнаты — графика, -клипарт, -мультфильмы и -символ

Wasserhahn mit fließendem Wasser. Символ ручной стирки. Das Konzept…

набор для личной гигиены. вектор-иллюстрация der zähne putzen, gesicht waschen, schminken, rasieren, kämmen und trocknen haare piktogramm — рисунок раковины в ванной сток-график, -клипарт, -мультфильмы и -символ

Набор для личной гигиены. Vektor-Illustration der Zähne

— badezimmer — рисунок раковины в ванной комнате — графика, -клипарт, -мультфильмы и -символ

— Badezimmer

2D, 3D, BIM — 3: Рисование всего, кроме кухонной раковины

Советы по 3D

Роуз Барфилд 7 мин 13 марта 2019 г.

Как сделать упрощенную кухню в САПР.

На прошлой неделе мы рассмотрели несколько простых 3D-инструментов, которые помогут вам начать работу с 3D. На этой неделе я расскажу вам о некоторых более продвинутых методах, которые вы можете использовать для моделирования кухни. Следуйте инструкциям, чтобы изучить BricsCAD и вывести свои чертежи САПР на новый уровень.

Команды, рассмотренные на этой неделе

• X (EXPLODE)
• SL (SLICE — MultiSlice)
• XFACES
• МАССИВ/3D МАССИВ
• УНИ (СОЮЗ)
• БЛОКИРОВАТЬ
• SH (SOLIDEDIT — оболочка)

Вам потребуются те же настройки и рабочее пространство, что и в предыдущие две недели.

Изготовление шкафов

Я создал шкафы с помощью Extrude и Multislice. Затем я добавил дверцы шкафа, используя Extrude и Array. 3D-чертеж CAD очень похож на 2D-чертеж CAD, так что не нервничайте!

Чтобы сделать шкафы:

1. Начните с вытягивания базовой формы из исходного линейного рисунка, как мы делали это со стенами на неделе 1.

2. Затем используйте инструмент SLICE —  Multislice  , чтобы выделить край шкафа и разделить прилавок на шкафы.
   Вы можете определить расстояние на глаз или ввести точную цифру. После установки первого среза у вас есть возможность повторить все срезы на одном и том же расстоянии или ввести новые расстояния.
   В этом примере я хотел, чтобы все мои шкафы были одинаковой ширины, поэтому я выбрал параметр Повторить и установил расстояние 660.

   Быстрое разделение твердотельного объекта на несколько объектов с помощью Multi-Slice.

Чтобы придать форму двери:

1. Используйте команду OFFSET, чтобы извлечь край двери.
2. Затем используйте EXTRUDE —  создайте .
3. Повторяйте, пока не будете довольны дизайном.
4. Скругление краев для завершения (эти команды были рассмотрены на прошлой неделе.)
5. Затем используйте МАССИВ —  Прямоугольник  , чтобы повторить рисунок.
   Я установил Rows на 1 и Columns на 8, с Distance , равным 600 (такой же, как ширина шкафа).

6. Проведите линию между двумя рядами шкафов.
7. ЗЕРКАЛО массива. Используйте созданную линию, чтобы найти среднюю точку.
   Я выбираю вариант Нет — Сохранить объекты  .

8. Наконец, перейдите на панель свойств. Здесь вы найдете все параметры массива. Нет необходимости начинать сначала.
9. Измените значение поля Столбцы с 8 на 5. Просто!

Столешница

Следующим, на что нужно было обратить внимание, была столешница. Я случайно удалил контур, когда ранее вытягивал шкаф, поэтому я перерисовал края полилиниями, а затем выдавил.

Для этого:

1. Используйте POLYLINE — замкните и обведите края поверхности.
   Совет:  Во время выполнения команды рисования нажмите Shift  при наведении курсора на грань объекта. Это зафиксирует плоскость рисования на этой грани на время действия команды. Выбранное лицо будет выделено синим цветом. Работает на плоских и округлых лицах. Читать далее.

   Нажмите клавишу Shift во время выполнения команды фиксации плоскости чертежа.

2. Выберите полилинию и используйте команду ВЫДАВИТЬ —  создать  для построения рабочей поверхности.

Плита и раковина

На этом этапе я импортировал файлы .dwg для плиты и раковины. Затем вырезаю отверстия в рабочей поверхности. Я не делал эти детали в BricsCAD, так как они поставляются напрямую от поставщика. (Вы можете сделать детали самостоятельно, используя команды, которые мы уже рассмотрели.)

Для этого:

1. Перейдите к Файл — Импорт .
   Совет:  Если вы загрузите Communicator для BricsCAD, вы сможете импортировать большое количество типов файлов, включая .stp.
2. Извлеките края объектов с помощью Извлечь — Края .
3. Затем СМЕЩАЙТЕ ребро, если объект
4. Наконец, используйте ВЫДАЧУ, чтобы сделать отверстия в столешнице.

Добавление деталей

На этом этапе я заметил, что в шкафу на плите нужны ящики, а не дверь. Я взорвал массив, удалил одну из дверей, использовал Multislice и создал фасады ящиков, используя ту же технику, что и дверцы шкафа.

Для этого:

1. ВЗОРВАТЬ массив.

2. Удалить лишнюю дверь.


3. Используйте Multi-Slice, чтобы разделить шкаф на ящики.
   На этот раз я разделил твердое тело неравномерно.

4. Сделайте фасады ящиков (см. инструкции для дверей шкафа).

   Используйте Multi-slice, чтобы разделить шкаф на ящики разной ширины.

Стеллаж

Для последнего шкафа я хотел сделать открытый стеллаж. Я очистил твердое тело, затем извлек поверхность и выдавил полки из этой поверхности.

Для этого:

1. Начните с команды SOLIDEDIT —  Solid Shell .
2. Выберите грань для удаления.
3. Установите расстояние до оболочки.

4. Извлеките внутреннюю поверхность шкафа с помощью XFACES.
   Работает так же, как команда «Извлечь края», которую мы рассмотрели на прошлой неделе, но вместо этого извлекает грани.
5. Перетащите поверхность на нужную высоту и выдавите.
6. Используйте логическое объединение (UNION), чтобы соединить части вместе.

Я использовал аналогичную технику для создания винной полки с другой стороны. Однако на этот раз я использовал ARRAY. Возможно, вы этого не понимаете, но МАССИВ также работает вертикально.

Настройки были: массив- прямоугольные колонны и и колонны -1, Уровни -4.

, финишировав

Совет:  Если ваши объекты снова начинают соединяться, обязательно проверьте, какой режим вы используете при извлечении.

Последней деталью было создание шкафов над столешницей. Это был простой случай копирования одного из уже созданных шкафов, редактирования ширины и перемещения его в правильное положение. Я использовал ARRAY, чтобы повторить шкаф вдоль стены.

Я добавил несколько деталей, и кухня была готова. Я не уверен насчет цвета, но не волнуйтесь, это только цвет слоя! Мы рассмотрим материалы и визуализацию позже.

Чтобы уменьшить размер файла, я использовал BLOCKIFY для создания ссылок на блоки. Узнайте больше о Blockify здесь.

В следующий раз

Присоединяйтесь ко мне на следующей неделе, чтобы получить дополнительные советы по рисованию в САПР.

У вас еще нет BricsCAD?

Легко попробовать, легко купить, легко владеть. Это BricsCAD. Попробуйте все наши продукты бесплатно в течение 30 дней на www.bricsys.com . Свобода выбора, а также бессрочные (постоянные) лицензии на продукты, работающие на всех языках и в любом месте. Вам понравится то, что мы создали для вас с помощью BricsCAD.

Продолжайте читать

1. Переход от 2D к 3D САПР
2. 3D-чертеж по инженерным планам
3. Рисование всего, кроме кухонной раковины
4. Более продвинутое моделирование
5. Душ
6. Раковина
7. Туалет
8. Стены и полы
9. Крыша
10. Окна и двери
11. Создание собственных компонентов
12. Резиновая уточка
13. Головоломка с лазерной резкой проект

---

Примечание:  Эта серия предназначена для демонстрации того, как использовать различные аспекты инструментов 3D-моделирования. Он не всегда может демонстрировать самый быстрый способ получения результата. Продолжайте возвращаться, чтобы увидеть, рассмотрим ли мы более быструю технику позже.

Статьи по теме

17 октября 2022 г. 3 min

Лазерное 3D-сканирование: интеллектуальные инструменты для создания выходных данных в виде облака точек. Часть 1: сканирование поверхности в TIN

Оливер Сэмюэл Строительная съемка

Вы можете импортировать большие облака точек в BricsCAD Pro и использовать инструменты BricsCAD для фильтрации ненужных точек и создания рабочей поверхности TIN. После импорта облака точек вы можете создать поверхность TIN. Программное обеспечение обработает облако точек и предложит параметры фильтрации для упрощения поверхности по мере необходимости.

Подробнее

13 октября 2022 г. 3 мин.

Надежные решения CAD для геодезистов

Оливер Самуэль Строительная съемка

В Bricsys мы понимаем повседневные проблемы, с которыми сталкиваются геодезисты, как в полевых условиях, так и в офисе.
