как правильно вычислить с учетом минимального расстояния (фото и видео)

При самостоятельном выполнении лестницы необходимо тщательным образом выполнить все расчеты конструкции. От этого будет зависеть прочность, надежность, безопасность и комфорт при эксплуатации изделия.

Далее мы рассмотрим, как правильно рассчитать лестничный марш для дальнейшего изготовления конструкции.

Маршевая лестница

Замер помещения

Прежде чем начинать расчет маршевой лестницы, необходимо замерить пространство, чтобы определиться с габаритами будущего изделия. Для этого перенесите план помещения на бумагу, отобразив там все окна, двери, всевозможные преграды, расположение мебели и зафиксируйте при этом все размеры.

К примеру, наше помещение имеет размеры 5000 х 2800 мм.

Далее надо выполнить следующие действия:

В первую очередь необходимо замерить высоту этажа от пола первого уровня, до пола помещения второго уровня, с учетом толщены перекрытия. В нашем случае высота составляет, к примеру,2,8 м.
Затем измеряются габариты проема, которые в нашем случае составляют 2700 х 1350 мм, а толщина межэтажного перекрытия 200 мм.

Этих параметров вполне достаточно, чтобы выполнить дальнейший расчет лестничных маршей.

Проектировка одномаршевой лестницы

Общие сведения

Маршевая лестница может быть нескольких типов:

С одним маршем;

С двумя маршами и промежуточной лестничной площадкой;
С двумя маршами и забежными (поворотными) ступенями.

Как правило, промежуточная площадка применятся в тех случаях, когда в марше количество ступеней превышает 14-15 штук. Деление марша на две части обеспечивает безопасность и удобство подъема.

Устройство маршевой лестницы

В тех случаях, когда необходимо сэкономить пространство, вместо поворотной площадки используют забежные лестничные ступени. Вначале рассмотрим наиболее распространенное и простое решение – лестницу с одним маршем.

Расчеты должны отвечать на следующие вопросы:

Какую глубину будет иметь проступь?
Какая будет высота ступени?
Сколько ступеней?
Каким будет угол наклона конструкции?
Сколько места займет изделие в помещении?
Не будем ли мы биться головой о потолок пи подъеме?
Какой длины должны быть несущие балки?

При этом проектируемая конструкция должна соответствовать следующим требованиям:

Максимальная надежность и удобство;
Безопасный и удобный подход для спуска и подъема;
Безопасное и удобное расположение перил.

Совет!
Самая оптимальная ширина марша для внутридомовой лестницы составляет 0,9 -1 м.
В садовых домиках допускается ширина марша 0,7-0,8 м.
Размеры конструкции
Чтобы рассчитать размеры конструкции, нанесем контуры изделия на подготовленный заранее план помещения. При этом угол наклона должен находиться в пределах 30 – 45 градусов. От данного показателя зависит безопасность конструкции и удобство ее эксплуатации.
Зная расположение изделия в плане, рассчитать угол наклона графическим способом не составит труда.
Диаграмма соотношений между углом наклона конструкции и размерами ступеней
Ступени
Как показала практика, наиболее удобной и комфортной получается лестница, если при проектировании использовалась следующая формула расчета лестничного марша: удвоенная высота ступени и суммированная с шириной проступи равняется средней длине человеческого шага. Длина шага на площади находится в пределах 62-64 см, а удобный подъем ноги составляет 30-32 см.
Оптимальные размеры ступеней
В результате получаем такую формулу — 2а+b=64 см, где высота шага обозначается как «а», а ширина проступи как «b». Иногда боле приемлемой является следующая формула: а+b=47 см.
Обратите внимание!
Высота ступени должна составлять не менее 120 мм и не более 170 мм.
К примеру, если высота составляет 12 см, то исходя из первой формулы, ширина проступи будет равняться 40 см. Такая проступь будет слишком широкой, в этом случае лучше воспользоваться второй формулой. Ширина проступи тогда будет равняться 35 см.

Конечно, можно не прибегая к формулам воспользоваться оптимальным размером, который лежит в пределах 140-170 мм. Чтобы сэкономить место, возьмем высоту по максимуму — 17 см. В этом случае марш будет иметь 2800/170=16,47~16 ступеней. Чтобы подкорректировать их высоту, выполним следующий расчет – 2800/16=175 мм.
Совет!
В магазинах встречаются готовые элементы конструкции, которые можно подобрать в соответствии с необходимыми размерами.
Правда, их все равно придется «подгонять», а цена при этом будет довольно высокой.
Поэтому можно купить только сложные элементы, которые невозможно сделать самостоятельно.
Так как последняя ступень совпадает с уровнем пола второго уровня, в марше их должно быть 15 штук.Рассчитать глубину проступей довольно просто при помощи того же плана, для этого надо длину горизонтальной проекции лестницы разделить на количество проступей.
В нашем случае: 4400/15=293 мм, что является допустимой нормой.
Обратите внимание!
Край проступи имеет выступ около 20-40 мм. Поэтому, при изготовлении проступей, к полученной ширине необходимо прибавить еще несколько сантиметров «нахлеста».
Теперь, зная как расчитать ступени лестничного марша, можно переходить к заключительной стадии проектирования.

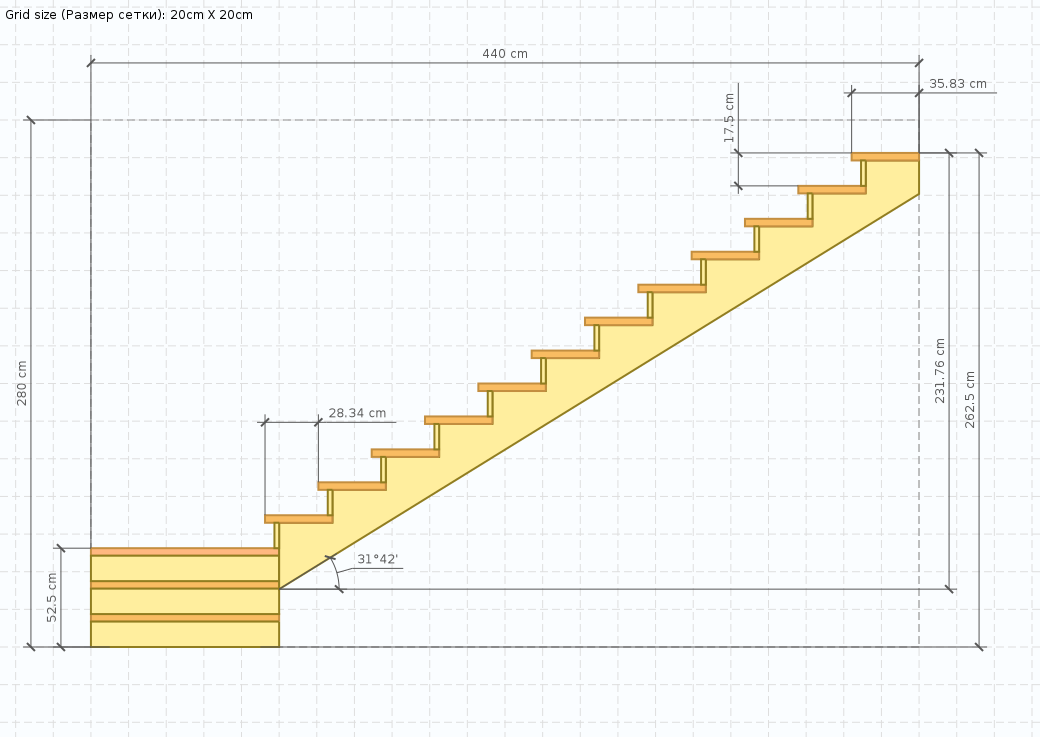

Схема расчета длины марша
Длина марша
Далее, зная основные параметры конструкции, рассмотрим, как рассчитать лестничный марш в длину, т.е. узнаем длину несущей части – тетивы или другой опоры. Сделать это очень просто воспользовавшись теоремой Пифагора.
Для этого проекцию длины изделия возведем в квадрат и прибавим квадрат высоты этажа, так как катетами у нас выступает проекция и высота помещения, как показано на рисунке. Затем из полученного числа извлечем квадратный корень: 193600+78400=272000. Извлекаем квадратный корень и получаем – 521,5 см.

Высота прохода
Минимальное расстояние между верхней кромкой проступи и потолком должно составлять не менее 1900-2000 мм. По мере подъема эта величина не должна изменяться. Если выдержать данное условие не получатся, то необходимо увеличить проем в перекрытии.
На этом расчет марша завершен. Если вы будете делать лестницу своими руками, то на основе полученных расчетов и получившегося чертежа, можно приступать к изготовлению деталей будущей конструкции.
Дополнительную информацию о расчете маршей и изготовлении лестницы можно подчерпнуть из видео в этой статье.
Проект двухмаршевой лестницы
Особенности
Принцип расчета этой конструкции остается таким же, как и расчет одномаршевой лестницы, однако, добавляются следующие нюансы:
Если лестница имеет разворот на 180 градусов, то минимальное расстояние между лестничными маршами в соответствии с пунктом 8.9 СНиП 21-01-97 должно составлять 75 мм. Соответственно, не меньшее расстояние должно быть и между перилами.

Площадка является такой же ступенью, только занимает больше места. Если марши выполняются под углом 90 градусов, то площадка получится квадратной.
Обратите внимание!
Если не выдержать необходимое расстояние между маршами лестницы, то движение по ней может привести к травме руки.

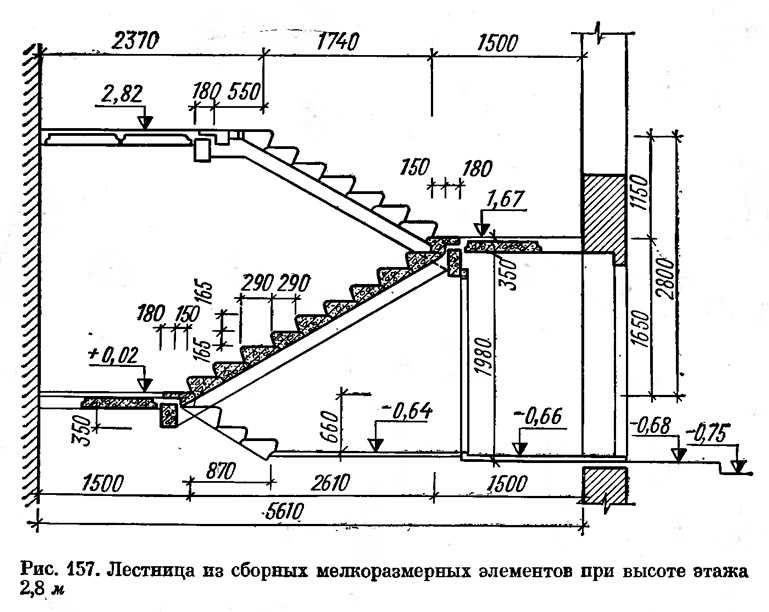

Двухмаршевая лестница
Забежные ступени
Если расчет конструкции с поворотной площадкой не намного сложнее, чем расчет одномаршевой конструкции, то применение поворотных ступеней делает эту процедуру более сложной. Однако, инструкция приведенная ниже позволит справиться и с этой задачей.
На фото — забежная лестница с заворотом на 180 градусов
Самое главное произвести забежных ступеней в соответствии со следующими нормами:

В самом узком месте ширина поворотной ступени должна быть не менее 120 мм;
Ширина забежной ступени на средней линии должна составлять не менее 20 см;
Минимальный радиус кривизны должен составлять 30 градусов.
Выполнить расчет забежных ступеней проще всего графическим способом, как это показано на схеме приведенной ниже.
Схема расчета забежных ступеней
Совет!
Имейте ввиду, что графические расчеты не совсем точные.
Поэтому в процессе отрисовки допускается изменение размеров проступей, но с условием – нельзя затрагивать параметры средней линии движения.
<center><ins class="adsbygoogle" style="display:block; text-align:center;" data-ad-layout="in-article" data-ad-format="fluid" data-ad-client="ca-pub-1812626643144578" data-ad-slot="4491286225"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>
В остальном расчет соответствует всему, что было написано по отношению к одномаршевой лестнице.
Вывод
Точный расчет марша лестницы позволит не только создать безопасную и комфортную лестницу, но и упростить процесс ее изготовления. В результате, вы избежите многих «переделок» и «подгонок» в процессе монтажа и сэкономите время и строительный материал.

Расчет лестницы онлайн калькулятор с чертежами

1. Расчет лестницы с помощью онлайн калькулятора
2. Прочитать статью ниже и самостоятельно изучить как делаются расчеты лестниц

Эта статья будет полезна тем, кто хочет рассчитать лестницу с 1 на 2 этаж в таунхаусе и коттедже. Не важно, сами Вы будете изготавливать и устанавливать лестницу или заказывать в компании, но очень важно, чтобы Вы могли быть уверены, что это самая идеальная и удобная лестница.

В конце статьи Вы узнаете какое количество ступеней Вам нужно, какие размеры у ступеней будут, какая будет Высота каждой ступени, межэтажная площадка у вас будет или забежные ступени. Этот расчет будет являться техническим заданием по лестнице.

Я тот человек, который за 2017 год установил 410 лестниц. Конечно, я не делаю все своими руками и у меня есть своя команда. Но, думаю, что факта изготовления и установки 410 лестниц достаточно, чтобы Вы смогли дочитать эту статью до конца.

Почему я решил сделать эту статью? Когда я только начал заниматься лестницами на металлическом каркасе, я весь интернет перерыл в поисках полезного контента по расчету лестниц, но его чертовски мало. А тот, что полезен, имеет существенный минус в том, что он сложнодоступный для обычного человека и понятен только для строителя. Я же не обладал строительным образованием, поэтому приходилось учиться на своих ошибках. Спустя два года, когда начал писать эту статью, я опять перерыл весь интернет, ну может быть не весь русскоязычный контент в поисковиках, но точно весь контент на ютубе на эту тему. Убедившись, что действительно полезного видео и статей нет, настолько полезного, чтобы обычный человек мог воспользоваться этим, я решил его создать.

Все лестницы (бетонные, деревянные, на металлическом каркасе) рассчитываются одинаково.

Конечно, есть очень много технических нюансов в каждом виде лестниц, но они не влияют на расчет лестницы.
Для того, чтобы мы с Вами разговаривали на одном языке и об одном и том же, посмотрите фотографии тех лестниц, которые можно рассчитать после прочтения данной статьи.

А теперь, чтобы укрепить Ваше понимание, что этот расчет подходит для Вашего дома или дачи, посмотрите фото домов, куда можно устанавливать такие лестницы.

Забегу вперед и скажу, что не каждый после прочтения статьи сможет провести расчет каркаса лестницы. Если Вы уже подозреваете, что я говорю сейчас про Вас, то не переживайте, у меня для вас будет хорошая новость: если Вы сможете рассчитать себе лестницу, но у Вас останутся сомнения в правильности расчета, я с удовольствием проверю Ваш расчет и внесу правки. В конце статьи я расскажу подробнее об этом.

Мы будем делать расчет на П-образной лестнице, если у вас Г-образная, то не вешайте нос. Действия одинаковые.

Чтобы проще было понимать расчет лестницы, мы возьмем 1 конкретный объект, где будет стандартная П-образная лестница.

✔ Расчет высоты каркаса лестницы

Нам нужна высота от пола первого этажа до пола второго этажа.

Обратите внимание, что размер не от пола первого этажа до потолка, а именно от пола до пола. Очень важно чтобы этот размер был от чистого пола 1 этажа и чистового пола 2 этажа, если у Вас идет период строительства и стяжка еще не залита или стяжка есть, но нет еще напольного покрытия, то прикиньте приблизительно, на сколько миллиметров у Вас поднимется пол.

Очень важно чтобы размер был от чистого пола 1 этажа и чистового пола 2 этажа!

✔ Оптимальная длина металлической лестницы на второй этаж

Нам нужна длина от стены, где будет поворот лестницы, до края торца перекрытия. Перепроверьте, замерив этот размер с двух сторон. Если размеры не сходятся с двух сторон, берите минимальный.

Используйте для рассчета минимальный размер от стены, где будет поворот лестницы, до края торца перекрытия.

✔ Расчет ширины металлического каркаса лестницы

Нам нужен размер от левой стены до правой стены.

Замерьте этот размер около торца перекрытия и около стены, которая идет параллельно перекрытию. Если размеры не сходятся берите из них минимальный размер.

Шахты могут быть разными, но принцип расчета одинаковый во всех случаях

*на фото представлена Г-образная шахта

Мы получили 3 размера

Зафиксируйте в таком формате свои размеры

Чуть позже, я напишу, почему именно в таком формате необходимо зафиксировать эти размеры.
Перед тем как погрузиться в детали расчета металлической лестницы на второй этаж, я вкратце расскажу Вам о том, что мы будем делать:

Четыре основных действия при расчете каркаса лестницы

Рассчитываем приблизительное количество ступеней. Простая арифметика.
Подгоняем межэтажную площадку

☆ Если площадка не подойдет, то рассчитываем забежные ступени

и подгоняем количество ступеней на маршах лестниц

Производим более точный расчет количества ступеней, но не окончательный

Делаем окончальный расчет лестницы.

Повторите пункты 2, 3, 4, если нужно сравнить несколько вариантов.

Сложно?

Сейчас поясню расчет металлического каркаса лестницы на образном примере:

Представьте себе дорогу на автомобиле от Москвы до Санкт-Петербурга.

Нам не нужно заранее знать всю дорогу от точки А до точки Б, мы знаем, что нужно ехать по Ленинградскому шоссе и этого достаточно чтобы начать движение. А после, уже в процессе движения, мы корректируем путь.

Так же и с лестницей, мы не знаем, какая в конечном итоге получится лестница, но мы двигаемся от самого простого расчета лестницы к сложному.

Итак, едем дальше!

➤Первый шаг

Нам нужно понять примерное количество ступеней на Вашу лестницу.

Для этого нам нужно Вашу высоту разделить на стандартные высоты ступеней

и далее я этот параметр лестницы буду называть подступенком.

В нашем случаев высота составила 2800 мм.

Вот мой расчет

Формула: Высота/подступенок=количество ступеней

Это действие нам нужно повторить 5 раз.
Делаем!
2800/150=18,6
2800/160=17,5
2800/170=16,4
2800/180=15,5
2800/190=14,7
Перед тем как делать выводы, я прокомментирую чтобы Вы не запутались:

Мы берем высоту от пола 1 этажа до пола 2 этажа

2800 делим на 5 стандартных размеров подступенка.

Результатом вычисления будет примерное количество ступеней.

Чтобы Вы сейчас не утонули в сомнениях, что стандартный подступенок 150 мм, а я рассматриваю вариант априори неудобной лестницы, я сразу скажу, что все верно. Всё дело в том, что по стандарту шаговая часть (проступь) 300 мм, а высота подступенка 150 мм, но на деле такое возможно в очень редких случаях. Это связано с тем, что для таких размеров нужно в 1.5 раза больше пространства для лестницы, чем обычно закладывают в малоэтажном строительстве. Другими словами, чтобы такую удобную лестницу сделать, у Вас должен быть проем для лестницы как в подъезде.

Когда заказчик строит частный дом, чаще всего он вообще не думает о лестнице и, когда я прихожу к нему на объект, он хватается за голову от удивления, какая у него неудобная лестница будет и что нужно, чтобы сделать хоть мало-мальски удобный вариант.

Или возьмем другой пример, таунхаусы в коттеджных поселках, где на этапе проектирования уже закладываются проемы под лестницу, но, при этом, никогда не получается проступь 300 мм и подступенок 150 мм. Чаще всего шаговая часть 250 мм и подступенок 170-180 мм. И, к слову сказать, это вполне удобные лестницы. Но! Если же застройщики будут делать таунхаусы так, чтобы входили стандартные лестницы,

то для Вас, как для заказчиков, цена дома будет на 10-15% дороже от застройщика.

Не привязывайтесь к размерам 300 мм и 150 мм, основывая на советах из интернета. Прочитайте статью до конца и Вы сможете сделать удобную лестницу!

Подведем итоги расчета каркаса лестницы:

Мы берем результаты вычислений от минимального размера до максимального.
от 14.7 до 18,6 — это примерное количество ступеней, которое нам нужно уместить в проем лестницы, чтобы она была в пределах указанных параметров для удобного подъема и тем более спуска с лестницы.
Но! мы не можем сделать 14 целых и семь десятых ступени или 18 целых и 6 десятых ступени, поэтому эти показатели количества ступеней нужно округлить:

✓ Большое число 18,6 округляем в большую сторону = 19 ступеней

✓ Меньшее число 14.7 округляем в меньшую = 14 ступеней

Для того, чтобы получилась комфортная лестница, мы должны разместить от 14 до 19 ступеней.

➤Второй шаг

Зная примерное количество ступеней, мы можем перейти к ориентировочному размещению элементов лестницы. Нам нужно разместить элементы лестницы таким образом, чтобы попасть в диапазон от 14 до 19 ступеней.
Для того, чтобы научиться размещать элементы лестницы, нужно понимать какими вообще бывают.

Различают два варианта элементов лестниц: прямые и поворотные.

✔ Прямые элементы (марши)

✔ Поворотные элементы

Обратите внимание на порядок размещения этих элементов. Когда мы будем подгонять эти элементы, то мы сначала будем идти от самого просто (1) к самому сложному (5). Другими словами, если 1й элемент не подходит, мы подставляем 2й элемент, если он не подходит, то 3й элемент и тд.

Как мы узнаем подходит ли элемент или нет? Это станет понятно, когда мы дойдём до конца расчета металлической лестницы на второй этаж.
Для того, чтобы получить идеальную лестницу, мы эти элементы лестницы будем подгонять: добавлять ступени, убирать ступени, делать их шире, делать их уже. Вместо межэтажной площадки пробовать другие элементы лестниц по убыванию удобства элемента, делать их шире и делать их уже.

Далее следуют арифметические вычисления, мужайтесь!

Размещение элементов лестницы начинается с поворотных элементов. Для начала берем межэтажную площадку.

У нас межэтажная площадка с размерами 2000 мм на 1000 м.

Изначальные размеры зависят от Вашего проема. Так как у нас ширина проема 2000 мм, то и ширина площадки тоже 2000 мм. Если бы ширина проема была 1800 мм, то и ширина площадки была 1800 мм.

Сейчас нам нужно разместить прямые марши лестницы. Для этого необходимо понять, какое у нас есть расстояние, чтобы разместить марши лестницы. Для этого мы делаем следующее:

У нас есть 2000 мм (2 м), чтобы разместить туда марш лестницы.

Значит и длина марша будет 2000мм (2м).
Мы берем расстояние 2000 мм (2 м) делим на популярную шаговую часть ступени 250 мм).

Отвечу заранее на вопрос почему мы берем 250 мм (25 см) шаговую часть, потому что это самая популярная шаговая часть ступени и с нее проще делать расчеты, потому что она делится равными частями на 1000 мм (1м).

Самая удобная и поэтому самая популярная шаговая часть ступени 250 мм (25см)

2000 (длина шахты)/250 (шаговая часть)=8 ступеней

Формула: длина шахты / шаговая часть = количество ступеней

Так как у нас ширина шахты с обеих сторон по 3000 мм, мы размещаем одинаковые марши с обеих сторон. Получается такая картина:

➤Третий шаг

Теперь предварительно проверим показатели лестницы:

Посчитаем какое количество ступеней у нас получилось. Получилось 17 ступеней, 16 прямых и 1 поворотная (межэтажная площадка тоже считается ступенькой, как и все остальные поворотные фрагменты). Теперь рассчитаем подступенок.

Формула: Высота конструктива / количество ступеней = размер подступенка

В нашем примере: 2800/17=164,7 мм

164,7 мм- это высота подступенка. Это 164 миллиметра и семь десятых миллиметра. Естественно, эту цифру нужно округлить (даже линейка, которая продается в магазине, с делениями по миллиметрам имеет свою погрешность, как и всё в мире)

Невозможно будет сделать лестницу с подступенком 164, 7. Так как обычные станки и балгарки не режут металл или дерево с такой погрешностью.

А, так как, мы не строим космический корабль, который полетит на Марс, а всего лишь лестницу, то мы округляем этот параметр до миллиметра.

Резюме: высоту подступенка округляем до 165 мм

Подытожим все параметры, по которым мы будем сравнивать удобство лестницы.

У Вас может возникнуть вопрос: «Куда уйдет погрешность в 0.3 мм, если мы округлили цифры 164,7 до 165?» Ответ: отклонение уйдет на нижнюю ступень, она будет отличаться от всех остальных. 17 * 0.3 мм = 5.1 мм.

Это значит что первая ступень у нас будет на 5.1 мм короче чем остальные.

Если вы дошли до этого момента и все поняли- это очень круто!

Поздравляю, Вы сейчас впервые рассчитали лестницу!

Все же, если для Вас это темный лес, ничего страшного, дочитайте статью до конца, там будет расчет по Вашим размерам. Но не перелистывайте сразу вниз, Вам хотя бы немного нужно уловить логику расчета.

➤Четвертый шаг

У нас получилась вполне комфортная конструкция.

Итак, мы имеем 17 ступеней. 16 прямых и одну межэтажную площадку.

Высота подступенка 165 мм, проступь 250 мм.

Но! Тут еще есть один показатель- это 17 подъемов, давайте разберем его подробнее, я расскажу, чем он отличается от кол-ва ступеней.
Этот показатель отличается от количества ступеней на 1 единицу (прибавить +1 к количеству ступеней, не более).

Количество подъемов может отличаться от количества ступеней!

Это зависит от следующего: используется ли пол второго этажа в качестве ступени или не используется.

Это одна из фишек, как при ограниченном пространстве для лестницы можно снизить высоту каждой ступени минимум на 1 см.

Мы просто делаем так, что верхняя ступень лестницы будет являться полом второго этажа (правый вариант на фото выше). Поэтому может получиться так, что у нас 17 ступеней и 18 подъемов.
Этот дополнительный подъем мы будем отображать вот таким хвостиком со стороны верхней ступени

Теперь для выбора у нас есть два варианта лестницы:

Другие варианты в данном случае мы не будем рассматривать и из этих вариантов будем выбирать какую лестницу делать.

Конечно, самый удобный вариант- это второй, так как получилась практически идеальная высота подступенка и стандартная шаговая часть.
Первый вариант лестницы нужно будет ставить только в случае каких-то технических нюансов на объекте. К примеру, возникла необходимость удлинить перекрытие и сделать так, чтобы каркас занимал меньше пространства или на той стене, к которой прилегает площадка, расположено окно (радиатор обогревательный, электрический щиток). В этом случае придется пожертвовать немного комфортом, поднимая межэтажную площадку, отказываясь от дополнительного подъема, за счет того, что сделали бы пол второго этажа последней ступенью.

Вот теперь Вы точно и окончательно посчитали лестницу!

Получилось? Давайте проверять!
Как проверить правильность своего расчета металлического каркаса лестницы:
Берите карандаш, и прямо на стене начиная снизу отрисовывайте габариты ступени. Таким образом, Вы сможете немного «пощупать» как будет выглядеть лестница, будет ли она удобна. И если на том месте где будет лестница есть технические нюансы (электрический щиток, трубы, окно, дверь), Вы сможете проверить не будет ли косяка и не нужно ли будет переделывать лестницу из-за этого нюанса.

Или скидывайте информацию мне (обязательно в том формате, в котором я рисовал для нашего расчета) и я Вам обязательно помогу.

Так же в данном расчете не предусмотрено наличие ступеней за проемом под лестницу, но такое часто может быть

Если Вы карандашиком сами нарисуете на стене будущую лестницу, то Вы сможете увидеть, сколько еще ступеней можно добавить к лестнице.

➤БОНУС

Если Вы дочитали эту статью до конца, Вам нужна моя помощь и перепроверка Ваших расчетов, то присылайте свои данные на мою почту [email protected] и примерный расчет, если он есть.

Маленькая просьба) Присылайте именно в таком формате, чтобы была уверенность что мы друг друга понимаем.

✔ Размеры присылайте в таком формате

✔Свой расчет в таком формате:

Я постарался Вам передать базу знаний. Она должна закрыть большинство сложностей с расчетом лестницы. Но, так как каждая лестница индивидуальна, скидывайте Ваш расчет лестницы на проверку и я Вам обязательно отвечу.

Посмотрите видеоурок к этой статье по расчету лестницы:

Делайте правильную и удобную лестницу, помните, что она должна прослужить Вам долгие годы!

Кстати, посмотрите видеообзор дизайнерской лестницы в таунхаусе и на практике узнайте, как использовать расчет лестницы.

Подробный отчет по данному проекту читатье в статье «Металлический каркас лестницы на косоуре: от замеров и проектирования, до изготовления и установки»

Расчет размеров ступеней и уклона лестничного марша

При расчёте по несущей способности элементы лестницы расчленяются на статически определимые балки — консольные или однопролётные, и рассчитываются по соответствующим формулам. Так как лестницы подвержены действию динамических нагрузок, к жёсткости несущих элементов предъявляются повышенные требования: прогиб их не должен превышать 1/400 пролёта. Нагрузки, действующие на лестничные марши и площадки, должны собираться путем сложения собственного веса конструкций и временных нагрузок: в жилых домах — 300 кг/м².

При подъеме человек затрачивает примерно в два раза больше энергии, чем при движении по горизонтали (рис. 2). Практикой установлено: лестница удобна и безопасна, если удвоенная высота подступёнка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 600–640 мм. Исходя из этого, проступь и подъем определяют по формуле: 2а+b = 600…640 мм.

рис.2. Расчет высоты и ширины рядовых ступеней

Как альтернативу можно использовать другую, более легкую для запоминания, формулу: а+b = 450 ± 20 мм, где а — высота ступени (подступёнка), b — ширина ступени (проступи).

Ширина проступи должна обеспечивать опирание ноги полной стопой, то есть быть не меньше 200 и не больше 320 мм. Оптимальной считается высота подступёнка, равная 150, а ширина проступи — 300 мм. При сильном увеличении ширины проступи вы непременно собьетесь с шага, а при сильном уменьшении затруднится спуск. При проектировании забежных ступеней нужно учитывать, что минимальная ширина ступеней с узкого конца должна составлять не менее 100 мм, а нависание проступи над нижней ступенькой должно быть не более 50 мм. Так же нависание верхней ступени над нижней делается тогда, когда другими способами не удается увеличить ширину проступи, в этом случае величина нависания не должна превышать 30 мм для деревянных и 50 мм для железобетонных ступеней.

Наиболее удобные углы подъёма лестницы находятся в диапазоне от 23 до 37°. Чем лестница круче, тем меньше ей надо места для установки в доме, и соответственно, чем лестница положе, тем больше места необходимо для неё предусмотреть. Если угол меньше 23° — лестницу можно заменить пандусом (ровной наклонной площадкой), если больше 45°, то лестница переходит в разряд приставных или раскладных (рис. 3). Оптимальный угол подъема винтовых лестниц — 25–35°. Наиболее сложным процессом при крутизне лестничного марша более 40° является спуск с лестницы, а при углах более 45° спуск можно осуществлять только спиной вперед.

рис. 3. Нормативная зависимость размеров ступеней от крутизны лестницы

Количество ступеней зависит от высоты этажа и угла наклона лестницы. Зная местоположение лестницы в плане и высоту помещения, количество ступеней можно (и проще) установить графически, а после этого, по формулам безопасности определить ширину проступи.

Для графического построения лестницы на миллиметровой бумаге или бумаге «в клеточку» нужно в масштабе нарисовать лестничный марш (рис. 4) соизмеряя его с высотой этажа.

рис. 4. Пример графического расчета количества ступеней и высоты подступёнка. Таблица высот для ступенек в зданиях с нормативной высотой этажа

Высотой этажа называется разница высотных отметок уровней чистого пола нижнего и верхнего этажа, то есть в размер высоты этажа должны быть включены толщины одежды полов. Например, пол нижнего этажа облицован керамической плиткой, а пол верхнего этажа выложен паркетом по лагам и фанерному «черному полу». В расчет высоты этажа должны быть включены все слои данных половых конструкций: внизу — толщины выравнивающей стяжки, плиточного клея и плитки; вверху — толщина лаг, фанеры и паркета. В России еще со времен существования СССР высота этажа — величина регламентированная. Обычно стандартная высота этажа равна 2,8 или 3 м, реже — 2,7 или 3,3 м, что позволяет проектировать высоту помещения (расстояние от пола до потолка) не менее 2,4 м. Такая высота этажа позволяют без особого труда вписать лестницу с размерами ступеней, отвечающим требованиям расчетной формулы безопасности (рис. 4, таблица 2). Если ваша высота этажа отличается от нормативной и не кратна 3, то высоту ступеней нужно рассчитывать (округлять) с точностью до одного миллиметра, но так, чтобы высоты всех подступёнков были одинаковыми. Погрешность вычисления, набегающую от округления высот, лучше распределить на нижнюю фризовую ступень, а остальные ступеньки марша сделать одинаковой высоты.

Разные по высоте ступени приводят к постройке травмоопасной лестницы. Особенно опасной эта лестница становится во время спуска в ночное время суток. Спускаясь по лестнице, мышечная память нам подсказывает, что должна быть ступенька. Вес тела переносится на ногу, а ступеньки под ней нет… Она — ниже! И всего-то два-три десятка миллиметров, а ногу подвернули… и еще хорошо, если не покатились кубарем вниз.

В домах с нестандартной высотой этажа для выравнивания высоты ступеней допускается опустить уровень чистого пола верхней этажной площадки чуть ниже относительно уровня чистого пола остального этажа. Порожек лучше не делать, а сделать пол этажной площадки в виде пандуса, то есть наклонным. Для подравнивания высоты ступенек потребуется всего несколько миллиметров так, что уклон будет вряд ли сильно заметным. Как вариант, если лестничная площадка огорожена стенами с дверями, полы между этими помещениями можно сделать с небольшим порогом. Такое решение всем хорошо знакомо: уровень этажных площадок в многоквартирных домах, как правило, ниже уровня чистых полов в квартирах. Ноги мы здесь не ломаем — привыкли.

В таблице 1 рисунка 3 приведены размеры ступеней для «уплотненных» лестниц, пригодных для загородных домов. Нередко в планировках этих домов под лестницы оставляется так мало места, что для того, чтобы сделать лестницу короче, приходится жертвовать шириной проступи. Так, например, в лестнице с высотой подступёнка 200 мм ширина проступи равняется 250 мм. Взрослый человек не может опереться на такую проступь полной ступней и ему приходится спускаться с лестницы боком или спиной вперед. В таблице 2 рисунка 4 приведены размеры высот подступёнков для стандартных высот этажа. Рассчитать ширину проступи по формулам безопасности не составит особого труда. Но есть и еще один способ определить размеры ступеней — графический.

Этот эргономический способ основан на том, что человек, свободно делая по горизонтальной плоскости шаг в 620 мм, может с той же легкостью поднимать ногу на высоту, равную лишь половине этой величины, то есть на 310 мм. Поэтому, если на горизонтальной оси графика (рис. 5) отложить известное число частей, равных каждая одному шагу (620 мм), а на вертикальной оси — равных высоте подъема ноги 310 мм, то такое построение дает возможность получить размеры подъема и ширины ступеней для лестницы с любым наклоном. Для этого нужно нанести на график линию наклона своей лестницы (ее высота и длина известны) и в точках пересечения с сеткой графика провести перпендикуляры. Это и есть оптимальная высота и ширина ступени для данного уклона лестничного марша. Более того, вы можете воспользоваться этим методом и построить лестницу конкретно «по себя». Например, задав шаг равным 600, а подъем соответственно 300 мм либо задав длину шага такой, какой вы считаете нужным.

рис. 5. Графический способ подбора оптимальных размеров ступеней (размеры в мм)

Как рассчитать количество лестниц | График изгиба бетона и стержней (BBS)

Калькулятор подъема и пробега лестницы

Расчет трех разных частей лестницы, как показано ниже

Расчет бетона для лестницы
График изгиба стержней для лестницы

Сначала начните вычисление суммы лестниц. Базовые знания о лестницах

Важный момент

Различная часть лестницы:

Ступенька:

плоская поверхность , особенно в ряду, на которую ставить ногу при переходе с одного уровня на другой. все ступеньки состоят из проступи и подступенка.

Ступенька:

Ступенька — это обрывок лестницы, на которую ступили. Это верхняя или плоская поверхность, на которую нужно надавить ногами. На него наступают при подъеме или спуске по лестнице.

Сконструирован так же толщина как еще пол . На лестнице всегда на одну ступеньку меньше, чем подступенков. Общее горизонтальное расстояние лестницы будет равно количеству нитей, сложенных вместе.

Горизонтальная проекция ступени лестницы называется проступью. Он также известен как идущий в жилых зданиях , предусмотренная длина протектора составляет 250 мм , а в общественных зданиях максимальная длина составляет от 270 мм до 300 мм .

Подступенок:

Подступенок представляет собой вертикальную часть между каждой ступенькой лестницы. Не все лестницы имеют подступенки. шагов без подъема называются открытой резьбой.

В последнее время популярность лестниц с открытым подступенком возросла. Лестница с закрытыми ступенями имеет подступенки. Эта вертикальная доска f образует лицевую сторону ступени, а также образует пространство между одной ступенькой и следующей.

Предусмотренный подъем может быть равномерным. Обычно это высотой от 150 мм до 175 мм в жилых зданиях, в то время как в общественных зданиях он находится между высотой 120 мм и 150 мм . Однако в коммерческих зданиях больший рост предусмотрен с учетом экономической площади этажа.

Выступ:

Выступ — это плоский выступающий край лестницы, на котором происходит наибольшее пешеходное движение. В основном это полукруглый молдинг, закрепленный на концах тех нитей, которые видны на половине, закрывающей место, где балясины входят в ступени.

Выступ — это граница проступи, выступающая за лицевую сторону подступенка и лицевую сторону нарезной колонны . Это место, где нить над подступенком выступает над ним. Иногда протектор может не иметь выступа.

Базовая рейка или башмак

В системах, в которых балясины не начинаются с ступеней, они идут к базовой рейке. Это позволяет использовать одинаковых балясин, избегая второй проблемы с балясинами.

Посадка:

Это платформа между двумя рейсами .

Как рассчитать количество лестниц?

Здесь мы собираемся рассчитать количество лестниц. Разделим количество лестниц на две части. В первой части мы рассчитаем бетон, затем рассчитаем всю сталь.

Расчет бетона для лестницы
График изгиба стержней для лестницы

Подробное знание Расчета лестницы Кол-во

1. Бетонная расчет для лестницы

Подробности арматуры лестницы

Бетонные расчет

Раздел 1

Зона приземления. Бетон = L x B x H

Зона приземления = L x B x H

Зона приземления = L x B x

.
Бетон площадки приземления = 1,7 м x 3,25 м x 0,150 м .
Бетон посадочной площадки = 0,830 куб.м. ——— (1)

Раздел 2

Площадь бетонной плиты Wasit = Д x Ш x В x Н
Площадь бетонной плиты Wasit = 3,85 м x 1,5 м. х 0,150 М. х 2 №
Площадь бетонной плиты Wasit = 1,732 куб.м . ——– (2)

Секция 3

Площадь ступеней бетон = Д x Объем площади треугольника x Н x Q
Бетонная площадь ступеней = 1,5 м x (0,300 м x 0,150 м x (1/2)) x 2 шт. X 11 шт.
Бетонная площадь ступеней = 0,75 м3 ——— (3)

Секция 4

Бетонная площадь балки = Д x Ш x В X Н
Бетонная площадь балки = 1,5 м x 0,44 м x 0,300 м x 2 №
Бетон посадочной площадки = 0,400 куб.м. ——— (4)
Общий бетон лестницы = (1) + (2) + (3) + (4)
Общий бетон лестницы = 0,830 куб.м. + 1,732 куб.м. + 0,75 куб.м. + 0,400 куб.м.

Общий бетон лестницы = 3,712 куб.м.

2. График изгиба стержней для лестницы

Подробная информация о подкреплении лестницы

Раздел 1

Зона приземления График изгиба ствола
Распределительная шина 8 мм C/C 120 мм Длина 3,25 дюйма по оси Y Зона распределения 1,5 м
So No, стальной стержень 8 мм = 1,5 м. / 0,120 м. = 12,5 Nos
Рассмотрите 13 Nos. использование стального стержня Верхняя сторона + 13 Nos использование стали Нижняя сторона
Масса распределения стального стержня диаметром 8 мм = Д х № стали х Вес стали
Масса распределения стального стержня диаметром 8 мм = 3,25 x 13 x 2 x 0,395 (0,395 кг/м – вес стального стержня диаметром 8 мм)
Масса распределения стального стержня диаметром 8 мм = 33,34 кг ——– (1)
Секция 1 Всего = 33,34 кг

Секция 2-1

Плита Wasit Изгиб стержня, таблица
Распределительная шина 8 мм C/C 140 мм Длина 1,5 дюйма по оси Y Зона распределения 3,89 м
So No, стальной стержень 8 мм = 3,89 м. / 0,140 м. = 27,75 Nos
Учитывайте использование стального стержня 28 шт. с верхней стороны + 28 шт. стального стержня с нижней стороны
Масса распределения стального стержня диаметром 8 мм = Д х № стали х Вес стали
Масса распределения стального стержня диаметром 8 мм = 1,5 x 28 x 2 x 0,395 (0,395 кг/м – вес стального стержня диаметром 8 мм)
Масса распределения стального стержня диаметром 8 мм = 33,1 кг ——– (2-1-1)
Основной стержень Нижняя часть Диаметр 10 мм C/c Расстояние 80 мм
Длина нижней части основного стержня = 1,5 м – 0,180 м + 0,150 м + 3,89 м + 0,450 м
Длина нижней части основного стержня = 5,81 м
Кол-во стержней диаметром 10 мм C/c расстояние 80 мм = 1,5 м / 0,080 м = 18,75 №
Рассмотрим использование стального стержня 19 № Нижний стержень Сторона
Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 5,81 M. X 19 шт. X 0,617 кг/м (0,617 кг/м — вес стального стержня диаметром 10 мм)
Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 68,11 кг ——– (2-1-2)
Главный стержень, верхняя часть, диаметр 10 мм, центральная часть, расстояние 80 мм
Длина верхней части основного стержня = 1,7 м – 0,180 м + 3,89 м + 0,450 м + 0,250 м
Длина верхней части основного стержня = 6,11 м
Кол-во стержней диаметром 10 мм C/c расстояние 80 мм = 1,5 M. / 0,080 M. = 18,75 №
Рассмотрите возможность использования стального стержня 19 № Нижний стержень Боковая часть
Верхняя часть основного стержня Стальной стержень диаметром 10 мм = 6,11 M. X 19 шт. X 0,617 кг/м (0,617 кг/м соответствует весу стального стержня диаметром 10 мм)
Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 71,63 кг ——— (2-1-3)
Секция 2-1, всего = 33,1 кг + 68,11 кг + 71,63 кг = 172,84 кг

Секция 2-2

График изгиба стержня плиты Wasit
Распределительная шина 8 мм C/C 140 мм Длина 1,5 дюйма по оси Y Зона распределения 3,83 м
So No, стальной стержень 8 мм = 3,83 м. / 0,140 м. = 27,75 Nos
Учитывайте использование стального стержня 28 шт. с верхней стороны + 28 шт. стального стержня с нижней стороны
Масса распределения стального стержня диаметром 8 мм = Д х № стали х Вес стали
Масса распределения стального стержня диаметром 8 мм = 1,5 x 28 x 2 x 0,395 (0,395 кг/м – вес стального стержня диаметром 8 мм)
Вес распределения стального стержня диаметром 8 мм = 33,1 кг ——— (2-2-1)
Основной стержень Нижняя часть Диаметр 10 мм C/c Расстояние 80 мм
Длина нижней части основного стержня = 1,5 м – 0,180 м + 0,150 м + 3,83 м + 0,450 м
Длина нижней части основного стержня = 5,78 м
Кол-во стержней диаметром 10 мм C/c расстояние 80 мм = 1,5 м / 0,080 м = 18,75 №
Рассмотрите возможность использования стального стержня 19 № Нижний стержень Боковая часть
Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 5,78 M. X 19№ X 0,617 кг/м (0,617 кг/м – вес стального стержня диаметром 10 мм)
Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 67,75 кг ——– (2-2-2)
Главный стержень, верхняя часть, диаметр 10 мм, центральная часть, расстояние 80 мм
Длина верхней части основного стержня = 1,7 м – 0,180 м + 3,83 м + 0,450 м + 0,250 м
Длина верхней части основного стержня = 6,05 м
Кол-во стержней диаметром 10 мм C/c расстояние 80 мм = 1,5 M. / 0,080 M. = 18,75 №
Рассмотрите возможность использования стального стержня 19 № Нижний стержень Боковая часть
Главный стержень, верхняя часть стального стержня диаметром 10 мм = 6,05 M. X 19 шт. X 0,617 кг/м (0,617 кг/м соответствует весу стального стержня диаметром 10 мм)
Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 70,92 кг ——– (2-2-3)
Раздел 2-2 Итого = 31,1 кг + 68,09 кг +70,92 кг = 170,11 кг
Общий вес секции 2 = 172,84 кг + 170,11 кг = 342,95 кг

Раздел 3

График изгиба стержня балки
Размер кольца диаметром 8 мм для длины кольца колонки = размер колонки – крышка
Размер кольца по длине кольца колонны = (L колонны – крышка – крышка + B колонны – крышка – крышка + крючок) x 2
Размер кольца по длине кольца колонны = (600 -25 -25 + 300 – 25 -25 +8 ) x 2
Размер кольца диаметром 8 мм для длины кольца колонны = 1,616 M.

Детали усиления лестницы

Кольцо не требуется = длина / расстояние
Кольцо не требуется = 1,5/0,140 = 11 №
Вес кольца = 1,616 x 11 x 0,395 = 7,02 кг ——– (3-1)
Длина стержня = длина стержня + (стенное кольцо + стеновое кольцо) + (концевая сторона L изгиба x Кол-во)
Диаметр 12 мм Длина стержня = 1,5 + (0,200 + 0,200 ) + (0,300 X 4)
Длина стержня = 3,1 м.
Вес кольца Основной стержень = 3,1 x 6 x 0,89 = 16,554 кг ——– (3-2) (0,89 кг/м – вес стального стержня диаметром 12 мм)
Общая масса секции 3 = 7,02 кг + 16,554 кг = 23,57 кг x 2 (из-за одинаковых двух балок) = 47,51 кг
Общий вес лестничного стержня изгиба

Секция = Секция 1 + Секция 2 + Секция 3

Секция = 33,34 кг + 342,95 кг + 47,51 кгкг.

Часто задаваемые вопросы

Как рассчитать арматуру лестницы?

Шаги для расчета армирования, необходимого для лестницы с изгибом:

Найдите длину стержня X и стержня Y.
Найдите число стержней X и стержней Y.
Оценить общую длину стержней X и Y стержней.
Узнайте общий вес требуемой стали.

Какой бетон лучше всего подходит для лестниц?

Состав смеси для наружных бетонных лестниц должен быть смесь с давлением не менее 4000 фунтов на квадратный дюйм и низким водоцементным отношением . В более холодном климате предусмотрите вовлечение воздуха в бетон, чтобы помочь противостоять замерзанию, оттаиванию и химическим веществам против обледенения.

Как называется пространство под лестницей?

Если непосредственно под лестницей нет другого лестничного марша, треугольное пространство под лестницей называется « перемычкой» . Часто используется как шкаф.

Какая сталь используется для лестниц?

Нержавеющая сталь — еще один металл, который широко используется в лестницах и перилах, особенно для внутренних помещений. Нержавеющая сталь названа в честь того факта, что она не окрашивается, не подвергается коррозии и не ржавеет так легко, как обычная (конструкционная) сталь.

Как рассчитать сталь для лестниц?

Шаги для расчета армирования, необходимого для лестницы с изгибом:

Найдите длину стержня X и стержня Y.
Найдите число стержней X и стержней Y.
Оценить общую длину стержней X и Y стержней.
Узнайте общий вес требуемой стали.

Какой материал лучше всего подходит для лестниц?

Винил — хороший материал для покрытия лестницы, поскольку он не скользкий и его легко чистить. Это также доступный вариант, который также поставляется с простыми процессами установки. Существуют различные типы винила, которые бывают в виде листов, плитки и досок.

Какой материал лучше всего подходит для ступеней лестницы?

Для ступеней лестниц из искусственных материалов, нейлон — лучший выбор. Хотя это высококачественный искусственный материал, он часто стоит меньше, чем натуральные материалы премиум-класса, такие как шерсть. Этот материал может похвастаться рядом преимуществ. Его очень легко почистить или пропылесосить.

Что такое формула для лестниц?

Ниже приведена эмпирическая формула для внутренних лестниц, указанная в Стандартах архитектурной графики. Подступенок + проступь = 17,5 дюймов: 7,5 дюймов для высоты подступенка; 10 дюймов для глубины протектора.

Как рассчитать лестницу?

Пример расчета лестницы высотой 2,60 метра.

Рассчитайте необходимое количество ступеней: При идеальном подступенке 18 см высота пространства делится на высоту каждой ступени. Результат всегда следует округлять в большую сторону: 260/18 = 14,44 = 15 шагов
Рассчитайте высоту каждого подступенка: высота пространства делится на количество ступеней, которые мы только что получили: 260/15 = 17,33 см высоты для каждого подступенка
Рассчитайте ширину проступи: Примените формулу Блонделя: (2 x 17,33 см) + (1 x проступь) = 64. Размер каждой проступи составит 29,34 см.

Сколько стоит современная лестница?

Себестоимость установки и внутренней лестницы следующая.

Цены на лестницы
Деталь	Ставка
Средняя стоимость по стране	3 563 долл. США
Средний диапазон	2000-5000 долларов
Минимальная стоимость	1043 долл. США
Максимальная стоимость	8 869 долларов

Опасны ли плавучие лестницы?

Плавающие лестницы могут напугать родителей с маленькими детьми , но это не обязательно. Плавающие лестницы или лестницы с открытым подступенком безопасны для детей, если они построены в соответствии со стандартами Международного жилищного кодекса (IRC).

Сколько стоят сборные лестницы?

Сборные бетонные ступени Цены. Сборный набор лестниц с количеством ступеней от 3 до 15 стоит от 300 до 2000 долларов США . Этот вариант дешевле, чем цена литого цемента, но не такой гибкий. Установка быстрее.

Средняя стоимость: 2000 долларов США
Минимум: $900
Высокий: 5000 долларов

Почему лестничные выступы такие дорогие?

Это потому что большинство людей ходят по передней поверхности ступени . Когда передняя часть ступени выглядит растрепанной и изношенной, ее необходимо заменить, чтобы обновить внешний вид лестницы.

Нужны ли выступы для лестниц?

Вы не обязаны иметь выступ/выступ на ступенях лестницы. Но если у вашей лестницы нет выступа, вы должны иметь проступь длиной не менее 11 дюймов.

Сколько ступеней у стандартной лестницы?

В большинстве лестничных пролетов в среднем 12 или 13 ступеней, но это зависит от высоты лестницы, ее расположения (поскольку нормы высоты лестниц различаются в разных общественных и частных зданиях и в разных странах) и назначения лестницы (поскольку пожарные лестницы имеют более конкретные правила, чем другие виды лестниц).

Какова минимальная ширина лестницы?

Ширина лестницы относится к расстоянию между сторонами, если вы поднимаетесь или спускаетесь по лестнице. Согласно IRC, это расстояние должно быть не менее 36 дюймов и не включает поручни.

Ширина лестницы: 36 дюймов, минимум

Является ли лестничный марш полом?

Вы когда-нибудь слышали о «лестничном марше»? Этот термин определяется как непрерывная последовательность шагов. Это может означать набор лестниц между этажами или между лестничными площадками. На самом деле не существует установленного правила для того, что можно назвать лестничным пролетом.

Что такое усиление лестницы?

Арматура / Арматура для лестницы – Установка стальной арматуры. Поделиться Сохранить. Лестница — это строительная конструкция, используемая для простого перемещения вверх и вниз. Это известно как лестница в мире гражданского строительства. Размещение и монтаж лестничной арматуры всегда вызывает недоумение у строителей.

Как рассчитать армирование лестницы?

Шаги для расчета армирования, необходимого для лестницы с изгибом:

Найдите длину стержня X и стержня Y.
Найдите число стержней X и стержней Y.
Оценить общую длину стержней X и Y стержней.
Узнайте общий вес требуемой стали.

Как работает лестница?

Лестница, лестничный марш, лестница, лестничный пролет или лестничный пролет — конструкция , предназначенная для преодоления большого вертикального расстояния путем разделения его на более мелкие вертикальные расстояния , называется шаги. Лестницы могут быть прямыми, круглыми или состоять из двух или более прямых частей, соединенных под углом.

Как сделать лестницу более безопасной?

Рассмотрите возможность установки лестничных перил , чтобы снизить риск поскользнуться и упасть. Наличие одной или другой стороны лестницы может помочь повысить безопасность лестницы в этом районе. Поручни должны позволять крепко держаться, но при этом не быть слишком горячими или холодными на ощупь.

Is 456 a Staircase Design

Талия: Толщина плиты перетяжки, на которой сделаны ступени, называется перетяжкой. Глубина (толщина) пояса — минимальная толщина перпендикулярно софиту лестничного марша (п. 33.3 ИС 456) . Ступени лестницы, опирающиеся на поясную плиту, могут быть выполнены из кирпича или бетона.

Как рассчитать объем бетонной лестницы?

Количество материалов для лестницы:

Объем цемента = 1/7 x Сухой объем = 1/7 x 159 = 22,66 кубических футов.
Объем песка = 2/7 x Сухой объем = 2/7 x 159 = 45 кубических футов.
Объем заполнителя = 4/7 x Сухой объем = 4/7 x 159 = 91 кубический фут.

Почему в лестнице 13 ступеней?

Или почему 13 шагов считаются неудачей? Вот одна из причин. Это происходит из-за суеверных убеждений . В китайском фэн-шуй лестница с нечетными номерами считается удачей, «четные» числа могут означать катастрофу и неудачу.

Что держит лестницу?

Перила : что такое перила? Перила, также называемые перилами, — это то, за что люди держатся для поддержки при подъеме и спуске по лестнице. Поручень крепится к вертикальным стойкам (балясинам) или стене вверх по одной или обеим сторонам лестницы.

Лестничная арматура

Лестничная арматура – установка стальной арматуры. Поделиться Сохранить. Лестница — это строительная конструкция, используемая для простого перемещения вверх и вниз. Это известно как лестница в мире гражданского строительства. Размещение и монтаж лестничной арматуры всегда вызывает недоумение у строителей.

Каковы характеристики хорошей лестницы?

Ниже приведены характеристики хорошей лестницы.

Должен быть свободный доступ со всех сторон здания.
Он должен хорошо проветриваться.
Должна быть широкая площадка в конце каждого марша.
Обычно в полете не должно быть более 12 шагов.

Как спроектировать лестницу?

Пример расчета лестницы высотой 2,60 метра.

Рассчитайте необходимое количество ступеней: При идеальном подступенке 18 см высота помещения делится на высоту каждой ступени. Результат всегда следует округлять в большую сторону: 260/18 = 14,44 = 15 шагов
Рассчитайте высоту каждого подступенка: высота пространства делится на количество ступеней, которые мы только что получили: 260/15 = 17,33 см высоты для каждого подступенка
Рассчитайте ширину проступи: Примените формулу Блонделя: (2 x 17,33 см) + (1 x проступь) = 64. Размер каждой проступи будет равен 29.0,34 см.

Какое напольное покрытие для лестниц самое безопасное?

Лестницы из твердых пород дерева очень долговечны и могут быть безопасными, если вы установите нескользящие ступени или примете другие меры предосторожности, чтобы полированная поверхность не была скользкой. Ковер. Лестницы с ковровым покрытием обеспечивают большее сцепление, чем твердые поверхности, и более мягкие для ног. Ковровое покрытие также может предоставить более широкий выбор с точки зрения цвета и ворса.

Чем опасны лестницы?

Падение на лестнице может привести к сломанные кости , травма спинного мозга, рваные раны, повреждение мягких тканей, черепно-мозговая травма и другие серьезные виды вреда, не говоря уже о психической травме в результате такого события. И они могут быть вызваны: Плохим освещением.

Можно ли положить пробковый пол на лестницу?

Пробковый пол — это экологически безопасный способ отделки полов в вашем доме. Этот материал можно укладывать по всему дому, а можно использовать даже на лестнице вместо ковра или паркета.

Что является частью конструкции лестницы?

Двумя основными компонентами лестницы являются проступь и подступенок . Проступь — это горизонтальный элемент, на который мы ставим ноги, а подступенок — вертикальный элемент, разделяющий ступени.

Какой вес может выдержать моя лестница?

В соответствии с требованиями международных строительных норм и правил, каждая ступенька лестницы должна выдерживать не менее 300 фунтов сосредоточенного веса . Плавающие лестницы не являются исключением, и, к счастью, наши плавающие ступени лестниц превышают это количество.

Стандартно для лестницы?

Согласно строительным нормам IBC 2018 года для подъема и марша лестницы максимальный подъем 7 дюймов и минимальный 11-дюймовый прогон (глубина проступи). Стандарт OSHA для подъема и марша по лестнице — максимальный подъем 9,5 дюймов и минимальный пробег 9,5 дюймов (глубина проступи). Максимальная высота одного лестничного марша IBC составляет 12.

Какой тип лестницы лучше?

Лестница идеально подходит для ограниченного пространства и небольших жилых помещений. Это один из самых компактных типов лестниц. Конечно, неплохо проверить строительные нормы и правила в этом районе, потому что часто они не разрешены в качестве главной лестницы.

Какой размер лестницы?

Ширина лестницы обычно варьируется в зависимости от типа здания, в котором находится лестница, но для обычного жилого дома стандарт обычно составляет 3 фута 6 дюймов (106,7 см) . Минимум в большинстве мест составляет 2 фута 8 дюймов (81,3 см). Если длина лестницы превышает 44 дюйма (111,8 см), поручни необходимы с обеих сторон.

Что такое бесплитная лестница?

Лестницы без перекрытий (также называемые пилообразными лестницами) предлагают эстетически привлекательные альтернативы в зданиях , и часто являются источником удивления для тех, кто не понимает принципов проектирования и детализации, лежащих в основе их конструкции.

Что такое лестница и ее виды?

Существует более 14 типов лестниц, а именно Г-образные, Забежные лестницы, Спиральные, Винтовые с площадкой, Круглые, Изогнутые, Лестничные, Разрезные, Компактные, Парящие лестницы, Двутавровые лестницы, Лестницы с хранение, Скульптурная парящая лестница, Гнутый металл, Парящая отдельно стоящая лестница, Лестницы с книжными полками, Бетон, Мрамор, Ковровое покрытие, Органический, Графическое железо, Двухцветная спираль, Закрытая двухстенная, частично открытая-одна стена, Гранит, Раздвоенная, и поворот на три четверти.

Что такое лестница-бабочка?

Лестница-бабочка — это лестница, которая начинается с одной секции, ведущей к площадке, а затем разделяется на две секции, ведущие вверх в разных направлениях .

Сколько миль составляет 1000 ступеней лестницы?

Имея это в виду, если вы подниметесь на 1000 ступенек в день, это будет равно 17 000 дюймов, что меньше цели в одну милю. Итак, если вы хотите пройти одну милю шагов, вам нужно будет подняться на 3727 ступеней (63 360, разделенных на 17 дюймов).

Что такое два лестничных пролета?

Лестничный марш – это набор ступеней между двумя этажами или двумя лестничными площадками . Лестничный марш также называют лестницей или лестничным пролетом.

Что такое лестница из железобетона?

Лестницы из железобетона могут быть наиболее распространенными лестницами, широко используемыми, чем любые другие типы лестниц. Этим лестницам можно легко придать любую желаемую форму, они более износостойкие и огнестойкие. Ступени железобетонных лестниц изготавливаются из обычного цементобетона.

Как сделать лестницу из железобетона?

Строительство из бетонной лестницы включает такие этапы, как проектирование, подготовка фундамента, строительство опалубки, установка арматурных стальных стержней, бетонирование, отделка и отверждение.

Компонент	Стандартный размер
Резьба	9–9,25 дюйма
Подставка	7,5–8,25 дюйма
Ширина	3 фута
Угол полета	30 – 45 градусов

Как рассчитать RCC для лестниц?

Количество материалов для лестницы:

Объем цемента = 1/7 x Сухой объем = 1/7 x 159 = 22,66 кубических футов.
Объем песка = 2/7 x Сухой объем = 2/7 x 159 = 45 кубических футов.
Объем заполнителя = 4/7 x Сухой объем = 4/7 x 159 = 91 кубический фут

Как рассчитать лестницу?

Пример расчета лестницы высотой 2,60 метра.

Рассчитайте необходимое количество ступеней: При идеальном подступенке 18 см высота пространства делится на высоту каждой ступени. Результат всегда следует округлять в большую сторону: 260/18 = 14,44 = 15 шагов
Рассчитайте высоту каждого подступенка: Высота пространства делится на количество ступеней, которое мы только что получили: 260/15 = 17,33 см высоты для каждого подступенка
Рассчитайте ширину проступи: Примените формулу Блонделя: (2 x 17,33 см) + (1 x проступь) = 64. Размер каждой проступи составит 29,34 см.

Сколько стоит построить лестницу?

Постройка лестницы стоит среднему домовладельцу 1916 долларов . Этот проект стоит от 903 до 2929 долларов, но может стоить от 350 до 5000 долларов. Однако вы можете заплатить до 10 000 долларов за более обширные или индивидуальные проекты.

Сколько существует типов лестниц?

Какие лестницы без площадки?

Лестница, ведущая из подвала на второй этаж, примыкает к чилийскому дому на берегу озера. В отличие от забежных или L-образных лестниц, криволинейная лестница не имеет площадок. Вместо этого лестница является непрерывной и следует за изгибом перил, создавая поразительное архитектурное решение.

Какая сторона лучше для лестницы?

Специалисты рекомендуют, чтобы лестница в вашем доме всегда поворачивалась по часовой стрелке , т.е. либо с севера на юг, либо с востока на запад.

Сколько ступеней у лестницы в Великобритании?

Внутренние лестницы не должны быть длиннее 36 ступенек ; другая лестница должна быть установлена, отделенная площадкой, если вам нужна большая длина. Вокруг всех частей лестницы должно быть свободное пространство не менее двух метров. Ограничений по минимальной ширине лестницы нет.

Лестница под углом 45 градусов?

Лестница под углом 45 градусов не разрешена правилами из-за стандартов максимального подступенка и минимального шага . Максимальный подступенок, разрешенный Международным жилищным кодексом (IRC), составляет 7-3/4 дюйма, но проступь 7-3/4 дюйма меньше, чем минимальная глубина проступи 10 дюймов.

Правила большого пальца для расчета конструкции лестницы

Что такое лестница?

Лестницы используются для перемещения с этажа на этаж. Лестницы обеспечивают доступ и связь между этажами в многоэтажных зданиях . Комната или пространство, между которыми находится лестница, называется лестницей.

Поэтому стены, полы, крыши и двери должны быть покрыты огнеупорными материалами. Он должен быть рассчитан на определенные нагрузки, используемые для конструкции полов. Различные материалы, такие как дерево, кирпич, камень, сталь или армированный цемент 9Бетон 0010 можно использовать для лестницы конструкции . Основные правила для лестниц

Основные правила для расчетов конструкции лестниц | Расчет бетона лестницы

Основные правила расчета конструкции лестницы:

Важные моменты, которые следует учитывать при планировании расчета конструкции лестницы | Thumb Rules for Stircase

Ширина лестницы: Не менее 1 метра.
Длина полета: Количество шагов в одном марше не должно быть больше 12.
Шаг лестницы: Должен быть от 25 до 40
Ширина площадки: Должна быть на 150 мм больше ширины лестницы.
Длина ступени: Длина ступени должна быть не менее 600 мм.
Забежные устройства или ступени для воздушных змеев: Следует избегать ступеней необычной формы, если они необходимы. Они должны быть предусмотрены в начале лестницы.
Поручни: Должны быть на высоте от 750 до 850 мм от вершины соответствующей ступени или площадки.
Пропорции ступеней: Размер подъема и проступи в лестнице должен быть одинаковым по всей лестнице.
Высота над уровнем моря: Требуется не менее 2000 мм свободного пространства над линией поля
Рекомендуются следующие пропорции:
- Обычно: Подступенок (от 150 до 200 мм), ступени (от 250 до 300 мм)
- Жилые дома: Шаг = 250 мм, Подступенок = 160 мм
- Общественные здания: Шаг = 300 мм, Подступенок = 150 мм
- Промышленные здания, железнодорожные станции и т. п.: Проступь = не менее 250 мм (от 250 до 300 мм), Подступенок = не менее 150 мм (от 150 до 190 мм)
В противном случае определите размеры подъема и проступи, используя любую из следующих пропорций: Формула лестницы 2R T

- (2 x подъем) + (ход), в мм = от 550 до 600 мм
- Высота х ступени, обе в см = от 400 до 410 см2.
- При базовой пропорции подъема 300 мм и подъема 150 мм прибавьте 10 мм к подъему на каждые 20 мм вычета от прохода, например, Для хода 280 мм подъем составит 160 мм.

Приведенные выше правила действуют в качестве ориентира, но фактические размеры зависят от наличия свободного места при планировании лестницы в практических целях. Калькулятор стоимости лестницы

Как рассчитать количество подступенков и проступей для ступеней лестницы | Формулы расчета лестницы:

В этом примере мы возьмем уровень от пола до пола 2800 мм / 2,80 м (общая высота). Калькулятор стоимости лестницы

1. Учитывайте размер подступенка:

Размер подступенка мм Обычно) Калькулятор стоимости лестницы

2. Учитывайте размер проступи:
Размер проступи = 11 дюймов (дюйм) (диапазон подступенка = от 10 дюймов до 1 фута)
5 (диапазон подъема = от 250 мм до 300 мм (обычно)
Формула для размера проступи, если указана длина проступи (ширина): Таким образом, Размер проступи = общая длина проступи (ширина) лестницы / количество нитей Пример расчета конструкции лестницы
3. Расчет количества стояков:
Количество подступенков = Расстояние в свету между двумя этажами / Размер подступенка

Теперь рассчитаем размер проступи, Пример расчета конструкции лестницы
4. Рассчитаем количество проступей:
Мы знаем, что для любой лестницы количество проступей для любого отдельного марша на единицу меньше нескольких поднимается.)
nos of Threads на одном полете = № № за повышение одного полета — 1
= 14 — 1
= 13 №. Стандартная лестничная высота
5. Рассчитайте ширину прогона:
Таким образом, общий прогон лестницы = размер протектора x (№ № из резьбов + 1)
= 275 x 14
Общая длина = 3850 мм Стандартная высота ступени лестницы
6. Рассчитайте угол лестницы:
Как мы знаем,
Tan Ɵ = Угол подъема / прогона лестницы =
tan 1 = Ɵ1 (общий рост / общий пробег)
= TAN ^-1 (2800 /3850)
= TAN ^-1 (0,72)
= 36 градусов
. Требуется угол Старина является. 36 градусов Как рассчитать бетон для лестниц
7. Расчет длины шага | Лестница Формула 2R+t:
Николя Франсуа Блондель (1675–1683) был первым известным человеком, установившим эргономическое соотношение размеров проступи и подступенка в последнем томе своего «Курса архитектуры». Как рассчитать бетон для лестниц
Он указал, что 2 x подступенок + проступь = длина ступени.
Длина шага = 2R + T
но здесь мы считаем непосредственно длину шага = 1,2м Как рассчитать бетон для лестницы
Окончательные данные: основные правила для лестницы
Размер подступенка = 200 мм
Размер протектора = 275 мм
Общее количество стояков = 14 №
Общее количество ступеней = 13 №
Общая ширина = 3850 мм
Угол лестницы = 36 градусов
Бетон Расчет лестницы
Раздел 1: Лестничная площадка
В этом примере мы не показываем лестничную площадку, поэтому мы учитываем размер лестничной площадки, т. е. L=1,2 м, B=2 м и H=0,150 м
Бетон площадки приземления = Д x Ш x В
Бетон площадки приземления = 1,2 м. х 2,0 м. х 0,150 м .
Бетон посадочной площадки = 0,36 куб.м. ——— (1)
Секция 2: Перекрытие талии
Перекрытие Перекрытие Длина = (a ² +b ² )= c ²
C = длина поясной плиты =
A = Высота посадочной плиты = 2,800
B = Ширина плиты Wasit = 3,850
Длина поясной плиты = (2,800 ² +3,850 ² )= c ²
Длина поясной плиты = c = √(22,6625)
Длина поясной плиты = c = 4,760 м
Площадь бетонной плиты Wasit = Д х Ш х В х Н
Площадь бетонной плиты Wasit = 4,760 м. х 1,2 м. х 0,150 м. х 1 №
Площадь бетонной плиты Wasit = 0,857 куб.м . ——– (2)
Секция 3: Ступени
Площадь ступеней бетон = л x объем треугольной площади x количество площадок x Q
Площадь ступеней бетонная = 1,2 м. x (0,200 м x 0,275 м x (1/2)) X 1 X 13 Кол-во
Бетонная площадь ступеней = 0,429 куб.м. ——– (3)
Общий бетон лестницы = (1) + (2) + (3)
Общий бетон лестницы = 0,36 куб.м. + 0,857 куб.м. + 0,429 куб.м.
Общий бетон лестницы = 1,646 куб.м.
После этой статьи вы должны прочитать: Как рассчитать количество опалубки для лестницы
Часто задаваемые вопросы:
В. Какова максимальная/минимальная ширина лестницы?

Для зданий, не являющихся жилыми:
Минимальная ширина лестницы 1200 мм допустима, если лестница находится между ограждающими стенами, колоннами или верхними стойками.
Минимальная ширина между поручнями 1000 мм.
Если ширина лестницы более 2 м, марш должен быть разделен перилами шириной не менее 1 м.
Для жилых помещений:
Допустимая ширина лестницы — 900 мм. Стандартная толщина ступени лестницы
В. Сколько ступеней требуется на площадке?
Для лестниц общего доступа требуется максимум 12 ступеней перед площадкой. Для служебных лестниц допускается не более 16 ступеней перед площадкой. Ни при каких обстоятельствах не должно быть одной ступеньки, поэтому лучше сбалансировать положение приземления так, чтобы по обе стороны от приземления было как минимум две или более ступенек.
В. Какова минимальная высота между лестницей и потолком?
Согласно строительным нормам высота над головой на лестничных площадках и лестничных маршах должна быть не менее 2 м.
Минимальная высота при переоборудовании чердака может быть уменьшена до 1,8 м в самой нижней точке и 1,9 м в центральной точке лестницы. Стандартная толщина ступени лестницы
В. Какой длины может быть лестничный марш?
Лестничный пролет с более чем 36 подступенками в последовательных маршах, между маршами должно быть предусмотрено как минимум одно изменение направления – это относится как к жилым помещениям, так и к зданиям, не являющимся жилыми. Стандартные размеры лестниц
Для маршей между площадками максимальное количество подступенков должно быть:
Подсобные лестницы – 16 подступенков
Лестницы общего доступа – 12 подступенков Стандартные размеры лестниц
В. Должны ли быть предусмотрены перила?
Да, во всех зданиях должны быть предусмотрены перила, расположенные на расстоянии от 900 до 1100 мм от линии поля или пола. Стандартные размеры лестниц
Если ширина лестницы превышает 1000 мм, с обеих сторон должны быть предусмотрены поручни.
ДРУГИЕ СООБЩЕНИЯ:
Пример конструкции лестницы с собачьими ногами
Основные правила проектирования колонны | Thumb Rules for Column Design
Земляные работы Расчет земляных работ для дорожных работ | Оценка дорог в Excel
Основные компоненты дорожной конструкции и метод строительства
Общие примечания по гражданскому строительству | Стандартные данные для инженеров-строителей
Как рассчитать объем бетона для лестницы
Заключение:
Полная статья о Основные правила для лестниц | Лестница Формула 2R T | Калькулятор стоимости лестницы | Пример расчета конструкции лестницы | Лестница Стандартная высота ступени | Как рассчитать бетон для лестниц | Бетонные лестницы Дизайн | Стандартные размеры лестницы | Стандартная толщина ступени лестницы . Спасибо за полное прочтение этой статьи в разделе « Платформа «Гражданское строительство » на английском языке. Если вы считаете этот пост полезным, помогите другим, поделившись им в социальных сетях. Если какая-либо формула BBS отсутствует в этой статье, сообщите мне об этом в комментариях. Проект бетонных лестниц
Лестничный калькулятор
.

Оглавление:
Этот калькулятор лестниц объединяет три вещи, которые мы все любим больше всего: лестницы, математику и ошибки людей. Мы покажем вам разницу между подъемом по лестнице и бегом, объясним, почему по некоторым ступеням трудно ходить, и я покажу вам аккуратный расчет лестницы. формулы. Вы также научитесь правильно считать лестницы, что даст у вас есть преимущество, если вы когда-нибудь захотите вступить в словесные перепалки на идентичность одной лестницы.
Взволнованный? Давайте погрузимся прямо в!
Лестничные косоуры и ступени: разъяснение терминологии
Прежде чем мы погрузимся в формулы расчета лестницы и обсудим, почему никто в интернете умеет считать лестницы, надо установить общий основание: терминология.
В нашем калькуляторе лестниц используется множество специальных терминов, и важно, чтобы вы поняли их, прежде чем мы двинемся дальше:
Ход/ход : лестничный марш — это горизонтальная часть, на которую вы ступаете.
Подъем/подступенок : вертикальная часть лестницы, измеренная между двумя последовательными ступает.
Косоур : это конструкция, на которую крепятся ступени.
Угол : угол наклона лестницы.
Лестничная площадка : платформа, соединяющая два лестничных пролета.
Носок : часть ступени лестницы, выступающая за переднюю часть подступенка.
Утопленный монтаж : при стандартном монтаже последняя ступенька находится на одну ступеньку ниже уровня пола. уровень. При скрытом монтаже он находится на той же высоте, что и уровень пола.
Высота над уровнем моря : пространство между ступенями и точкой непосредственно на потолке над ним.
Поручни : перила или балясины, которые проходят вдоль лестницы. Он служит двойной цель — вы можете держать его, когда идете вверх или вниз по лестнице, и это предотвращает падение.
Ширина лестницы : измеряется в светлых тонах, т. е. без учета поручней.
Формулы расчета лестницы
Наш подъём по лестнице и калькулятор пробега определяют детали вашего лестницы для различных комбинаций известных и неизвестных значений. Например, мы можем предположить, что вы знаете подъем и бег на одну ступеньку, и вы хотите рассчитать остальные характеристики.
Как бы вы поступили?
Во-первых, нужно выбрать, будет ли лестница установлена на стандартное или скрытое крепление.
Тогда можно рассчитать общий подъем лестницы по формуле эта формула: количество ступенек = общий подъем / подъем Помните, что если первая ступенька имеет другую высоту, вы должны учитывать это в расчетах.
Как только вы узнаете количество ступенек, вы легко сможете найти их общее количество. пробег: общий пробег = пробег * количество ступенек Вычтите из числа ступенек единицу, если вы определились со стандартом устанавливать.
Наконец, вы можете рассчитать длину косоура лестницы из Теорема Пифагора: длина стрингера² = общая длина пробега² + высота стингера² Какая высота стрингера? Он равен общему подъему в случае скрытого монтажа, а в общий подъем — подъем в случае стандартного крепления.
Наконец, можно найти угол наклона лестницы: угол = arcsin(высота косоура / длина косоура) Вы можете преобразовать его в уклон с помощью нашего калькулятора уклона.
Помните, что наш подъём по лестнице и калькулятор пробега применимы только в том случае, если вы проектируете один лестничный пролет — если в нем есть площадка Между ними вам нужно рассматривать каждый рейс отдельно.
Как считать шаги и почему вы делаете это неправильно?
Вы, наверное, замечали, что хотите ли вы рассчитать лестницу стрингером, подъемом или бегом, вы в какой-то момент столкнетесь с фраза
«количество ступенек» . Если вы внимательно читали статью, вы также заметили, что мы еще не определил этот номер. Почему это?
Потому что это определение легко просмотреть, если вы не знаете трудности и багаж, который приходит с ними.
Видите ли, большинство людей не умеют считать лестницы и делают это неправильно. Они смутят вас, сказав, что если вы посмотрите на лестницу стандартным крепление, вы рассчитываете количество иначе, чем для лестницы с заподлицо устанавливать. Они дадут вам разные формулы для каждого, просто чтобы вы в рассоле. Однако реальность очень проста:
Каждый раз, когда вы поднимаете ногу, это ступенька.

Посмотрите на две картинки выше. Они показывают лестницы в стандарте и скрытое крепление. Независимо от типа стрингера, все, что вам нужно сделать, это подсчитайте, сколько раз вы поднимаете ногу, чтобы сделать шаг (вместо просто скользить по идеально ровному полу).
Почему это так важно? Инженеры-строители будут вам благодарны — это как они считают ступеньки. Когда инженеры-строители представляют себе лестницу, они не видят той довольно красочной картинки выше. Они видят это:
Это технический рисунок: план лестницы. Стрелка показывает направление подъема, и каждая пронумерованная линия показывает — как вы уже догадались — одна лестница. Неважно, насколько велики пробеги, и как установлен стрингер.
Если она приведет вас наверх, то это лестница .
Помощь! По моей лестнице неудобно ходить!
Итак, вы построили свою лестницу. И они оказались ужасными. Ты ненавидишь ходьба по ним. Что случилось? Что ты сделал не так?
Если это так, вы, вероятно, забыли об одной крошечной вещи под названием удобство использования . Правда, проектирование лестниц по лестничному расчету формул, которые мы перечислили выше, является простой задачей. Создание оптимального и самая удобная лестница — это совсем другая пара обуви. К счастью, наш калькулятор шагов может помочь вам и в этом!
Прежде всего, давайте решим проблему с длиной шага . У большинства людей (за исключением очень низких или высоких) одинаковая длина шага, и мы должны спроектировать лестницу так, чтобы ходить по максимально естественно, не удлиняя и не укорачивая шаги. Как правило, вы будете использовать следующее правило:
60 см <= 2 * подъем + разбег <= 65 см
В имперских единицах это переводится как 9.1492 2 * рост + бег ≈ 25 дюймов
. Если вы нарушите это правило, наш калькулятор лестниц предупредит вас, что шаги, которые вы разработали, не будут удобными в использовании.
Естественно, это правило не все, поэтому строительные нормы во всех страны определяют несколько дополнительных ограничений. Наша лестница поднимается и бежит калькулятор предупредит о превышении лимитов, установленных в 2015 г. Международный жилой код (IRC), но если вы не используете его конкретного документа, обязательно перепроверьте эти значения!
Максимальный подъем на одну ступень: не более 7,75 дюймов (196 мм).
Максимальный общий подъем между площадками: не более 147 дюймов (3734 мм).
Минимальный пробег одной ступени: не менее 10 дюймов (254 мм).
Ширина лестницы (важно не только из-за комфорта, но и для безопасности): нет менее 36 дюймов (914 мм).
Высота над головой: не менее 6 футов 8 дюймов (2032 мм). Чтобы проверить требование к запасу, вам нужно выбрать «да» в запасе раздел ограничения.
Если вам интересна эта тема, ознакомьтесь с этой фантастической статьей. от Майкла Мейнса о 2 правилах построения удобных лестниц. Он рекомендует лестницы с 7-дюймовым подъемом и 11-дюймовым шагом как «идеальные лестницы». и показывает аккуратный график, который суммирует требования к комфорту.
Строительные нормы и правила против детей
Помимо критериев комфорта, строительные нормы включают в себя также широкий ряд критериев безопасности. Мы упомянули некоторые в параграфе выше: ширина лестницы (важно при пожаре) и высота над уровнем моря (помогает избежать удара по голове). Есть одна особая безопасность элемент, который кодексы склонны подробно описывать: балясины.
Балясины, поручни, перила – все для того, чтобы вы не падай, и ребенок тоже. Вы можете смеяться, но
Спроектировать балясину, защищающую от детей, сложнее, чем вы думаете! Вот лишь несколько критериев, на которые стоит обратить внимание:
Вам нужны перила для каждого лестничного пролета, по крайней мере четыре стояка.
Высота поручня должно быть от 34 дюймов (864 мм) до 38 дюймов (965 мм).
Пространство между стеной и поручнем должен быть не менее 1,5 дюйма (38 мм) — это гарантирует рука не застревает между перилами и стеной.
Несмотря на то, что это явно не определено в каждом строительном кодексе, Вы должны убедиться, что пространство под перилами достаточно маленький, чтобы ребенок не мог протиснуться через него и упасть (например, сфера диаметром 4 дюйма не может пройти через).
Если вы планируете балясины для своей лестницы, убедитесь, что вы используете вертикальные балясины, а не средние перила! Средние рельсы (горизонтальные элементы, параллельные лестнице) являются приглашением к подъему. Вертикальная балясина расстояние должно быть достаточно маленьким, чтобы ребенок не мог протиснуться (опять же, случай сферы диаметром 4 дюйма).
