Чертежи разрезов зданий
При проектировании различных зданий и сооружений, на начальной его стадии, разработчики составляют контурные или архитектурные их разрезы, необходимые для того, чтобы указать, как именно расположены друг относительно друга различные элементы их интерьеров, а также для того, чтобы выявить внутренний вид помещений. Согласно установленным правилам, на них не изображаются конструкции стропил, перекрытий, фундаментов, а также некоторых других элементов. При этом, однако, должны быть обязательно проставлены нужные для проработки фасада высотные отметки и необходимые размеры.

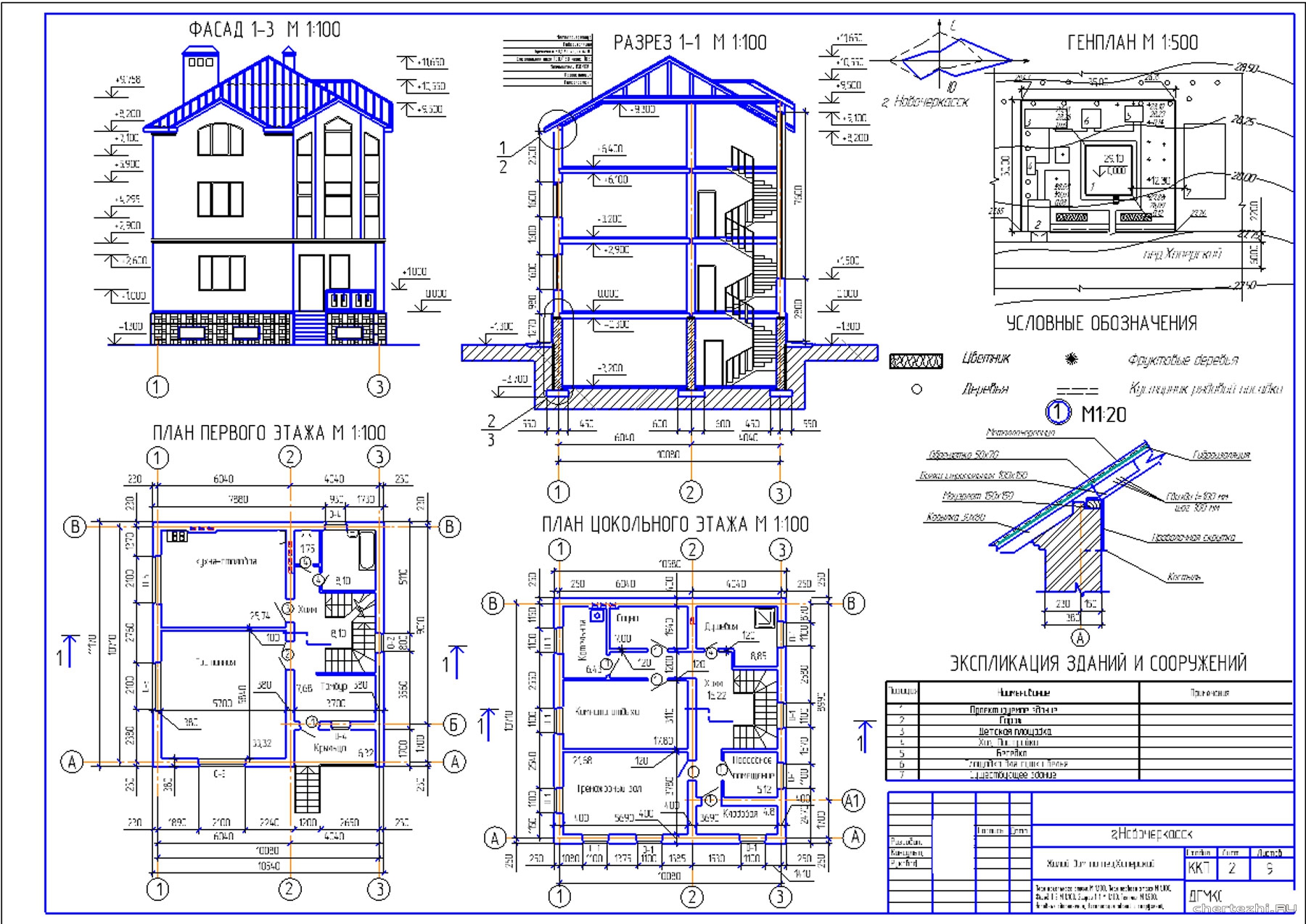

Архитектурный разрез здания
Наряду с развертками потолков и стен архитектурные разрезы применяются также для того, чтобы осуществлять проектирование интерьеров зданий (к примеру, спортивных и торговых помещений, фойе, зрительных залов), а также внутренних отделочных работ в них.
Конструктивный разрез здания
Конструктивные разрезы зданий и сооружений составляются на этапе разработки рабочих чертежей. На этих документах изображаются такие конструктивные элементы строений, как перекрытия, стропила, фундаменты, а также места их сопряжений. В строительных чертежах направление взгляда для разрезов выбирают, как правило, по плану – снизу вверх и справа налево. На приведенном ниже рисунке с помощью кружочков помечены конструктивные узлы здания, а также указаны их порядковые номера. Что же касается самих чертежей узлов, то они приводятся на других листах комплекта чертежей
Конструктивный разрез здания
Координационные оси при выполнении разрезов зданий и сооружений выносятся вниз, соответствующие марки проставляются в кружках. После этого проводится размерная линия, и на ней указывается расстояние, на которое смежные оси отстоят друг от друга. На выносных линиях проставляются размеры дверных и оконных проемов, а также положение по высоте этих важных конструктивных элементов зданий и сооружений. Кроме того, должны быть обязательно проставлены отметки верха кровли и уровня земли. Высоты этажей наносятся внутри разрезов, там же делаются высотные отметки площадок лестницы и уровней полов.
Нулевой цикл и надземная часть здания
В подавляющем большинстве случаев при разработке типовых проектов зданий все их архитектурно-строительные чертежи разделяются на две группы. Первая из них относится к нулевому циклу и включает в себя те из них, которые необходимы для сооружения технического подвала, фундаментов и других подземных частей сооружений.
Вторая группа архитектурно-строительных чертежей объединяет те, которые требуются для сооружения надземной части строений. Следует отметить, что такое разделение чертежей на группы вполне логично и оправдано, поскольку тогда, когда производится привязка типового проекта к условиям конкретной строительной площадки, в них требуется делать некоторые изменения. Чаще всего они касаются тех чертежей, на основании которых строится подземная часть здания. Именно по этой причине в чертежи технических подвалов зданий вносятся нижние части лестниц.

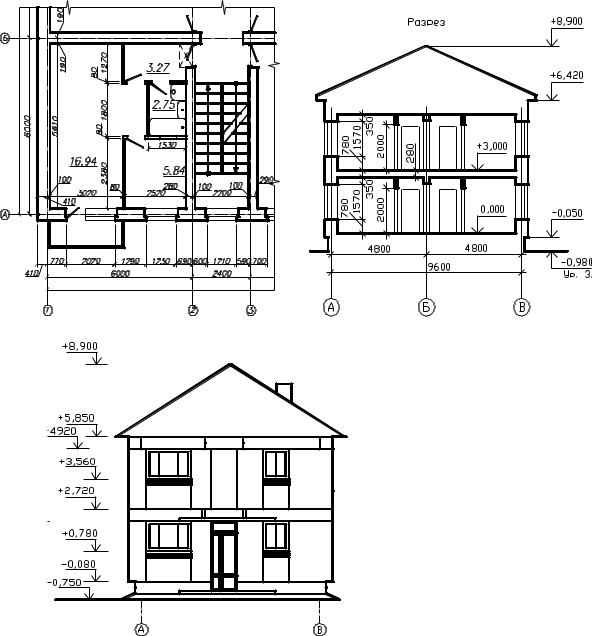

На приведенном в качестве примера разрезе
Разрез технического подвала по лестнице
Для того чтобы при строительстве были правильно смонтировали площадки и лестничные марши выполняется разрез производимый по лестнице ( в данном случае 2 – 2 ) и детальные изображения выполняемые в более крупном масштабе ( 2 и 3 ).
По ближним маршам лестничной клетки проведена секущая плоскость разреза, на которой нанесены марки различных элементов лестницы (металлической чердачной стремянки, маршей, лестничных площадок и т.п.), а также отметки маршей лестничной клетки.
Разрез жилого дома по лестнице
Чертеж узлов лестницы
Разрезы производственных и жилых полносборных зданий индустриального изготовления вычерчиваются схематично. На таких разрезах наносятся ссылки на чертежи конструктивных узлов и выноскаи в виде «этажерок» с перечнем слоев конструкций. На приведенных в качестве примера рисунках, что расположены ниже, изображены продольный и поперечный разрезы ( 1 – 1 и 2 – 2 ).
Поперечный разрез производственного здания
При выполнении разрезов на них указываются высоты дверных и оконных проемов, расстояния между координационными осями, наносятся отметки уровня земли ( Ур. з. ), покрытия пола ( Ур. ), головок подкрановых рельсов (
ч. п.Ур. г. р. ) верха колонн. С помощью кружков приводятся ссылки на листы комплекта, обозначаются узлы.
Продольный разрез производственного здания
42 Типы чертежей, используемых в проектировании и строительстве
Составление плана строительства перед началом строительства является обязательным . Он дает подробный обзор здания. Имея это в виду, сегодня для этой цели используются различные типы рисунков.
Помимо предоставления технических деталей в удобочитаемом формате, эти чертежи также необходимы для утверждения проекта .
Они устанавливают ориентир для процесса строительства и обеспечивают соответствие строительным стандартам.
Можно сказать, что эти строительные чертежи дают архитектуре возможность передать свои идеи и концепции относительно любого здания.
Ниже перечислены большинство проектных и строительных чертежей.
Все типы проектных и строительных чертежей можно разделить на следующие наборы чертежей:
- Архитектурные чертежи
- Чертежи конструкций
- Чертежи ОВиКВ
- Электрические и сантехнические чертежи
- Чертежи пожарных
- Разные чертежи
Архитектурные чертежи представляют собой техническое представление здания, которое делается до начала процесса строительства. Они выполнены с линиями, проекциями и основаны на масштабе .
1.
Архитектурный план представляет собой вид с высоты птичьего полета на строительную площадку , включающая основное здание и прилегающие к нему постройки.
Среди его широкого применения мы можем включить строительные чертежи для улучшения зданий и понимания объема строительных работ .
Наряду с этим он помогает определить топографию здания, включая дороги, тротуары и т.
д.
2.
Это подробные версии плана помещения . Архитектурные планы этажей составляются независимо от того, будут ли они использоваться при строительстве дома, магазина или коммерческого проекта.
Приложения включают понимание размеров и различных видов рассрочки. Это помогает получить представление об использовании ограниченного пространства комнаты.
3.
Архитектура Чертежи разрезов позволяют архитектору рассматривать различные компоненты здания по вертикали. Это двумерное изображение полезно для обеспечения обзора как видимых, так и скрытых компонентов здания.
Другой тип поперечного сечения – Поперечное сечение стены , которое полезно для просмотра обеих сторон стены.
4.
Чертежи фасадов помогают архитектору понять фасад здания. Полезно знать о направлении солнца и ветра, соответствующем зданию.
Они же указывают высоту здания и наружную и внутреннюю маркировку, в которую входят двери, а также размеры окон.
5.
Ландшафтный рисунок представляет собой аэрофотоснимок всей территории, на которой построено здание. Сюда входят участки, предназначенные для деревьев, уличных фонарей, парков, бассейнов и всего остального .
Ландшафтные планы чаще используются для изображения внешней эстетики здания. Вы также можете включить в них дорожки, дороги, тротуары, парковочные места и многое другое.
6.
Чертеж отделки тесно связан с чертежами фасадов, так как они также говорят о мелкие детали здания .
Среди различных типов отделочных чертежей вы можете включить рисунки пола, тип и форму подвесного потолка, цвета краски, штукатурку, текстуры и многое другое. Они важны для поддержания эстетической ценности конструкции.
7.
Проектировщики создают рабочие планы или планы строительства для подрядчиков, чтобы помочь им понять объем проекта .
К преимуществам такого плана относится удобство изготовления строительного материала по общему проекту.
Рабочие чертежи также содержат условные обозначения, содержащие информацию о различных компонентах.
8.
Как следует из названия, на чертежах в разрезе конструкция показана в разрезе . Этот вид строительного чертежа помогает идентифицировать основные конструкции по отношению к другим окружающим конструкциям здания.
Кроме того, чертежи в разрезе также содержат информацию о типах материалов, которые будут использоваться в конструкции.
9.
В общей заметке чертежей нет. Он содержит подробную информацию о зданиях .
Сюда входят подзаконные акты , коды, длина, формы отображения, тип построения, легенды, сокращения и все остальное, что необходимо.
10.
Чертежи земляных работ необходимы для определения длины, глубины и ширины земляных работ. В нем рассказывается о масштабах земляных работ, удалении грунта и процессе земляных работ.
Различные процессы, используемые для земляных работ, включают рытье траншей, стеновые шахты, проходку туннелей и другие.
11.
Исполнительные чертежи обеспечивают сравнение того, что было построено, с первоначальным планом .
Это может произойти из-за непредвиденных обстоятельств, подрядчики могут быть вынуждены изменить схему строительства и проект.
Исполнительные чертежи выполняются либо в процессе строительства, либо после завершения строительства.
12.
Однолинейные изображения структуры помещения. Линии нарисованы точно так, как будут разные конфигурации комнаты.
Имеет размеры комнат и положение дверей с соответствующей маркировкой. Линейный план дает общее представление о том, как будет распланирована вся комната.
13.
Чертежи проходки предназначены для структурных, механических, электрических, водопроводных и противопожарных систем. Они измеряют размеры всех проходов гильзы / сердечника и вала через пол и стены, включая размер фактического отверстия и приблизительные размеры.
14.
Рабочие чертежи также являются своего рода руководством по строительству, которое олицетворяет то, как объект должен быть установлен, приспособлен или изготовлен .
В большинстве случаев рабочие чертежи готовятся подрядчиками и субподрядчиками. Кроме того, поставщики, производители и изготовители могут подготовить эти чертежи.
Рабочие чертежи обеспечивают соответствие оригинальному проекту и характеристикам объекта.
Следуйте этим рекомендациям: Советы по созданию точных рабочих чертежей
Узнайте больше о наших услугах по чертежам в цеху и сообщите нам, как мы можем повысить ценность вашего проекта.
15.
Существует множество установок, которые можно добавить в здание. Некоторые из них необходимы, например, вентиляция, отопление и система охлаждения.
Таким образом, план помощи при всех видах установки может быть полезен подрядчикам и команде разработчиков.
От самых сложных структур, таких как центры обработки данных, до диспетчерских, такие чертежи также важны с точки зрения управления .
16.
Чертежи расположения также называются чертежами общего вида . Они сделаны для демонстрации композиции всего проекта.
И если в этом проекте есть несколько частей и зданий, которые должны быть построены, чертеж местоположения будет включать детали для всех них.
Под ним можно рассмотреть возможность добавления фасадов, проекций, различных планов и разрезов .
17.
План размещения охватывает большую территорию. Этот вид строительного чертежа требует, чтобы архитектор проверил всю территорию, на которой будет построено здание.
Также называется Чертежи общего вида , они представляют объекты и, что более важно, они показывают взаимосвязь между различными стадиями развития здания.
«Жизнь — это искусство рисования без тебя» Ластик — Джон В.
Гарднер
Узнайте больше об услугах по архитектурному проектированию, мы будем рады помочь вам!
Структурные чертежи также называются инженерными чертежами, и они сосредоточены на структурном аспекте здания. Эти чертежи включены в документы предложения и служат руководством для рабочей силы.
18.
Расположение колонн усиливает дизайн и рисунок колонн всей конструкции . Этот план разделен по этажам и определяет точный размер и расстояние между каждой колонной здания.
Чертежи компоновки колонн также облегчают подрядчикам понимание планировки всего здания.
19.
Цокольные балки представляют собой еще одну форму балочной конструкции, усиливающую несущую систему здания.
Компоновочные чертежи цокольных балок демонстрируют положение, длину и сечение цокольных балок . Здесь тоже чертежи цокольных балок выполняются поэтажно.
20.
Перемычки – это еще одна форма несущей конструкции, которая делается над дверями и окнами.
Это усиленные конструкции, предназначенные для обеспечения прочности той части здания, которая находится над окнами и дверями.
На этих чертежах вы найдете правильное расположение, размеры и количество перемычек на каждом этаже.
21.
Балка крыши предназначена для усиления общей конструкции здания. Балка крыши представляет собой треугольную конструкцию, которая обычно делается на вершине здания и поддерживает крышу. Балки крыши обычно изготавливаются из дерева, но они также могут быть изготовлены из стали или бетона.
22.
Компоновка скатов крыши более наглядно выполнена в архитектурном программном обеспечении AutoCAD.
Основное назначение плит кровли — предоставить подробный отчет о полах, поверхностях крыш и других подобных поверхностях , которые требуют точной информации о границах.
23.
Блочный план представляет собой представление более широкой территории, которая находится вблизи основного строящегося здания .
План квартала может включать в себя прилегающие здания, дороги, границы и другие подобные компоненты.
Что еще более важно, блочный план представлен в масштабе, что также означает, что он охватывает большую площадь.
24.
Планы каркаса аналогичны макетам балок. Они предлагает информацию о каркасе , размерах и положениях балок .
Каркасные планы полезны для строителей, поскольку они могут легко понять и разметить планы крыши, пола и других конструкций, которые являются важной частью здания.
25.
Чертежи компонентов в основном называются чертежами, предоставляемыми производителем продукта.
Эти виды чертежей снабжены чертежами компонентов, что позволяет детально ознакомиться с их маркировкой и различными составными частями.
26.
Концептуальные чертежи больше похожи на первый эскиз строительного проекта, который делается в первую очередь.
Они не очень детализированы или различимы. Концептуальные чертежи похожи на грубых эскиза здания и прилегающих территорий .
Они чаще используются для описания обзора здания потенциальным клиентам или заинтересованным сторонам.
27.
Любое здание может потребовать установки некоторых инженерных объектов или компонентов. Итак, инженерный чертеж равен направлен на удобное строительство или размещение подобных сооружений .
Это скорее руководство, помогающее подрядчику и инженеру, они работают синхронно друг с другом и получают желаемые результаты.
28.
В строительной отрасли эти типы чертежей делаются для изображения соединения между двумя компонентами конструкции.
Он показывает, как различные части этой структуры подходят друг к другу.
Он имеет все виды дизайнов и узоров, включая 3D, виды в разрезе и фасады .
29.
Конструктивные чертежи чем-то похожи на концептуальные чертежи. Это означает, что они также полезны в случае получения новых конверсий для конкретного проекта.
Они также полезны при предложении проектов заинтересованным сторонам, а затем предоставляют черновую идею проектным группам для ознакомления.
Дизайнерские чертежи также могут служить эталоном или использоваться для сравнения.
30.
Планы фундамента не обязательно являются планами подвала или первого этажа. План фундамента можно сделать для любого этажа здания .
Целью создания этих планов является передача размеров, размеров, форм и каждой отдельной конфигурации пола. Фундаменты также являются важной частью плана фундамента.
Электрические чертежи — это электрические схемы и руководства, содержащие информацию об электрических цепях и других системах в здании.
Сантехнические чертежи аналогичны электрическим чертежам и демонстрируют выходы воды и систему трубопроводов здания.
31.
Чертеж
представляет собой подробное описание всех электрических соединений, розеток, светильников, выключателей, освещения, вентиляторов и всего остального.
Эти чертежи служат опорой для электриков, позволяя им понять расположение проводки на полу.
На электрическом чертеже также указана грузоподъемность и информация о системах кондиционирования воздуха или отопления.
32.
Как и на электрических чертежах, на планах строительства сантехники показаны маркировка и расположение компонентов сантехники .
Сюда входят канализационные трубы, водопроводные трубы, системы канализации и все остальное, что связано с сантехникой здания.
Может также включать расположение кранов и других выходов воды на каждом этаже. Кроме того, здесь вы можете узнать, как Revit может импровизировать при создании проектов сантехники.
33.
Также называемые механическими чертежами, чертежи HVAC предоставляют информацию о системах отопления и вентиляции.
Они также включают в себя схемы и схемы кондиционирования воздуха, которые должны быть установлены внутри здания.
Чертежи HVAC дают представление об этих сложных системах и помогают строителям соответствующим образом планировать процесс строительства.
34.
Чертежи пожаротушения составляются до начала строительства здания. Вычерчивают схему размещения пожарных рукавов, точек, водовыпусков и всего остального.
Они также излагают план противопожарной защиты и системы безопасности, которые должны быть установлены.
35.
Это чертежи любой геометрической структуры, которую необходимо построить.
Детальные чертежи могут включать что угодно, от небольшого здания до большого моста или даже туннеля.
Эти чертежи более подробные и обращают внимание на замысловатые конструкции и детали любого строительного проекта .
36.
Перспективный чертеж подчеркивает пространственные аспекты здания, а также показывает его трехмерные объемы .
Это реалистичные изображения строящегося здания. В дополнение к этому существуют различные типы перспектив, основанные на точках схода.
36.
Производственные чертежи представляют собой руководства, передающие информацию рабочим и руководителям о процессе строительства.
Наряду с материалами имеет размеры, материалы, инструменты, сборку и другие. Производственные документы содержат инструкции и рассказывают, как выполнить эти требования.
38.
Чертежи в масштабе демонстрируют более крупные объекты, так как их невозможно нарисовать в исходном размере. Таким образом, это означает, что каждый чертеж здания представляет собой чертеж в масштабе.
Например, план местности имеет масштаб 1:1000, план участка — 1:200, план этажа — 1:100 и т. д.
Чем больше размер строящегося объекта, тем выше будет склонность шкалы .
39.
Технические чертежи также имеют широкое значение в отношении строительного проекта.
Основная цель технических чертежей состоит в том, чтобы показать, как объект функционирует . В отличие от художественных рисунков, эти рисунки выполняются с одной конкретной целью.
В этом смысле почти каждый чертеж, подготовленный до, во время и после строительства, можно назвать техническим чертежом.
40.
Чертежи для представления подготовлены со ссылкой на подзаконные акты, разработанные и введенные в действие органом .
Они направляются властям на утверждение и включают индексные планы, подробные чертежи, чертежи фасадов и другие планы в разрезе.
41.
Модели идут после чертежей. Они подготовлены для большего здания и олицетворяют то, как будет выглядеть здание, когда оно будет завершено.
Преимущество создания моделей заключается в том, что они помогают архитектуре выявить трудности .
На модели все понятно, конструкция, фасад, внутренняя и внешняя детализация.
42.
Некоторые проекты строятся вокруг рек или ручьев. В этом случае экологические планы дают представление о том, как будут управляться эрозия и седиментация. Не только это, но и эти рисунки также говорят о процедурах удаления растений и механизмах утилизации химикатов. Более того, у него также есть процедуры и планы по смягчению вредных последствий.
42.
Презентационные рисунки готовятся как часть предложений, для выставок или даже для публикаций.
Эти типы рисунков могут включать в себя любые виды рисунков, которые обсуждались ранее.
Подведение итогов
Строительные чертежи дают представление о развитии здания. Они производятся на разных этапах.
Некоторые планы необходимо составить до начала строительства, в то время как другие составляются во время строительства сооружения.
Наличие этих рисунков в руке дает массу преимуществ.
Они действуют как руководящие принципы для каждого строителя, руководителя и строителя.
Чтобы помочь вам в этом, вот контрольный список для создания идеальных дизайнерских чертежей.
- https://www.smartsheet.com/how-to-read-construction-plans
- https://theconstructor.org/building/drawing-types-construction/24524/
- https://civilseek.com/building-drawing/
- http://dailycivil.com/types-drawings-used-building-construction/
- https://www.aboutcivil.org/list-drawings-buildings.html
- https://www.designingbuildings.co.uk/wiki/Types_of_drawings_for_building_design
5 Типы строительных чертежей
Строительный чертеж или план иллюстрируют, что вы будете строить, и как будет выглядеть готовое изделие, когда вы его закончите, но используются разные типы строительных чертежей. Виды чертежей, такие как чертежи, планы, рабочие чертежи, довольно запутаны. Как и в случае с любым сложным документом, для расшифровки различных типов коммерческих строительных чертежей требуются специальные навыки.
В этой статье я расскажу о ряде строительных чертежей, используемых в коммерческом строительстве, в том числе о примерах и о том, почему ваша специализированная подрядная фирма, если она еще этого не сделала, соединит свой проектный отдел со строительной бригадой (офисной и полевой). для улучшения управления документами и реализации проектов. Это объединение умов (например, отделов) в вашей строительной фирме с использованием легко интегрируемых лучших в своем классе технологий существенно повлияет на ее ключевые бизнес-факторы — повышение производительности, нормы прибыли и снижение эксплуатационных расходов и рисков судебных исков.
Ниже приведены различные типы строительных чертежей.
1 Архитектурные чертежи:
Это один из видов строительных чертежей. Он обеспечивает полный обзор здания. Существует несколько программ проектирования, но ничто так не помогает архитекторам и дизайнерам, как 3D- и 2D-моделирование, сформулировать конечный продукт, необходимый для создания субподрядчиками.
Архитектурный чертеж – это техническое изображение здания (или строительного проекта), подпадающее под классификацию архитектуры. Исторически сложилось так, что архитектурные чертежи делались тушью на бумаге или подобном материале, а копии требовали дорогого принтера, который приходилось доставлять вручную. Если вы все еще работаете с огромным количеством бумаги, представьте себе экономию на строительстве за счет перехода на цифровую экосистему.
2. Чертежи конструкций:
Этот тип строительного чертежа обеспечивает полное представление конструкции или конструкций, задействованных в строительном проекте. Структурные чертежи обычно готовятся лицензированными инженерами-строителями на основе исходных данных архитектурных чертежей. Структурные чертежи подчеркивают несущие элементы (например, стальные балки, балки, каркасные материалы и т. д.) конструкции.
Чертежи несущих конструкций уникальны для других чертежей, поскольку они не касаются перегородок, водопроводных и механических систем или других деталей, таких как отделка поверхности.
3. Электрические чертежи:
Этот тип технического чертежа иллюстрирует информацию об освещении, электропроводке, питании и коммуникационных цепях в рамках коммерческого строительного проекта. Электрические строительные чертежи предназначены для иллюстрации физического расположения проводов и компонентов, которые они соединяют внутри здания, а также внешней электросети. Стандартные символы схемы на электрических чертежах обозначают автоматические выключатели, трансформаторы, конденсаторы, шины, проводники и многие другие детали на чертежах.
Подрядчики-электрики годами оттачивают свое мастерство и заслуживают программного обеспечения, облегчающего их работу.
4. Санитарно-технические чертежи:
Этот тип технического чертежа иллюстрирует систему подачи и откачки воды из здания. Оборудование, трубы, насосы и дренажи, характер и размеры стоков до расположения газа тщательно проиллюстрированы на чертеже. Сантехнические строительные чертежи также указывают положение сантехники, трубопроводов для системы водоснабжения, арматуры и процесса подключения каждого аксессуара.
Прочтите эту статью о том, как сэкономить тысячи долларов в год с помощью цифровых чертежей.
5. Чертеж отделки:
На этом чертеже показаны детали отделки и внешний вид здания. Строительные чертежи отделки включают в себя все типы компонентов здания, такие как цвета окраски, рисунок пола, текстура штукатурки, дизайн фасада и формы подвесных потолков.
Заключение
Стандартных правил строительных чертежей, необходимых для коммерческого строительного проекта, не существует, но они являются наиболее распространенными. Строительные чертежи разрабатываются в зависимости от типа здания и потребностей бизнеса. Тем не менее, подрядчики зависят от постоянного потока данных для адаптации своих планов проектов, мобильных ресурсов и целевого бюджета и сроков. Коммерческий строительный проект становится очень изменчивым — труд, время, материалы и затраты, как только проект начинается и выходит за финишную черту. Лучшее решение для достижения прибыльности — это использование лучших в своем классе программ и автоматизированных рабочих процессов, которые связывают «офис» с «полем» и наоборот.
