Кухонный уголок своими руками — чертежи, пошаговые инструкции

Статьи

Содержание

• 1 Немого истории
• 2 Советы по выбору составляющих уголка
• 3 Мастерим сами
  • 3.1 Первый модуль – длинный диванчик
  • 3. 2 Второй модуль – короткий диванчик
  • 3.3 Третий модуль – соединительный уголок
• 4 В заключение

Утомительные походы по мебельным салонам не увенчались успехом? Вам так и не встретилась обеденная группа с подходящим соотношением дизайн/качество/цена? А не хотите сделать кухонный уголок своими руками – чертежи будут представлены в этой статье? Ведь так перед вами открываются уникальные возможности – вы можете экспериментировать с дизайном, материалом, да и выйдет это гораздо дешевле.

В статье вы найдете полную подборку схем и чертежей для самостоятельной сборки уголка для кухни, но сначала…

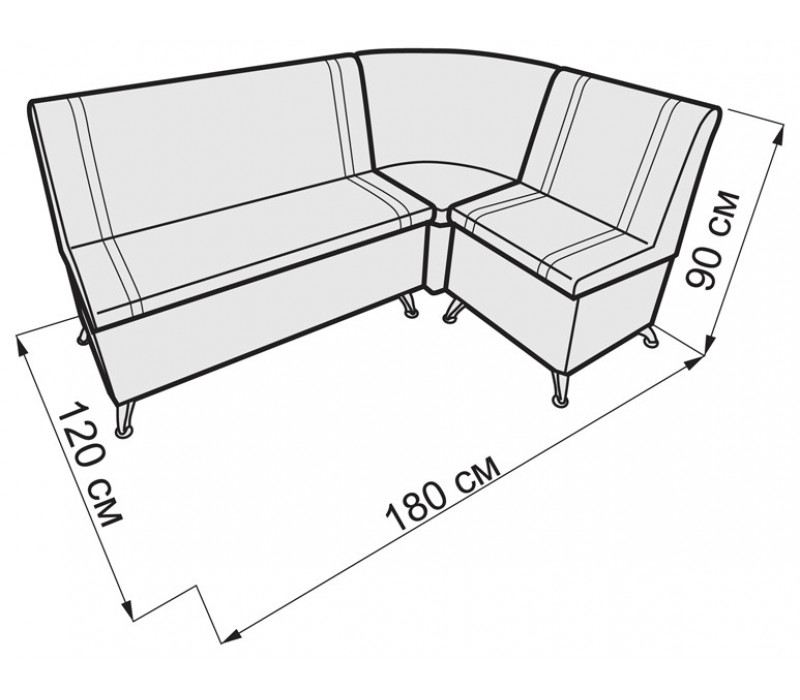

Стандартный мягкий уголок для кухни

Немого истории

Прародители малогабаритных кухонных уголков – угловые диваны, появившиеся в эпоху постмодернизма и прочно вошедшие в моду как незаменимый для экономии пространства и удобный в использовании предмет мебели.

Чуть позже в Европе и США начинают продаваться небольшие канапе и софы для кухонь, со временем усовершенствованные под уголки. А вскоре подобные изделия появляются и на постсоветском пространстве – далекие от тенденций изысканного дизайна. Например, если на Западе уголки уже оформлялись в стиле модерн, а материалом для их сборки служило натуральное дерево, то у нас – это было ДСП, окрашенное краской и обитое красной тканью (читайте также об особенностях выбора мягкого уголка для кухни).

Но, нужно заметить, не смотря на столь «бедный» дизайн, отечественные изделия были весьма практичными и функциональными. В тех же европейских уголках далеко не всегда можно было встретить такой удобный элемент, как встроенные ящики для хранения кухонной утвари.

Современная кухонная группа лаконичного дизайна и оформления

Современные угловые изделия для кухни в принципе, мало чем отличаются – использование инновационных надежных материалов (хромированный металл, пластик и т.д.), широкий выбор дизайна и обивки. Сама конструкция осталась прежней.

Советы по выбору составляющих уголка

Перед тем, как начать мастерить уголок на кухню своими руками, нужно определиться в некоторых важных вопросах. Вот несколько полезных советов, которые, надеемся, помогут вам в этом:

• Выбирая конфигурацию уголка, правильно определите направление угла: данные кухонные изделия могут быть либо правосторонними, либо левосторонними.

• Также нужно заранее позаботиться о приобретении всего необходимого материала: ламинированное и шлифованное ДСП, мебельные металлические уголки, рояльные петли, шканты, конфирматы, саморезы, ткань для обивки, поролон для сидений, клей, степлер со скобами.

Ламинированное ДСП

Шлифованное ДСП

Металлический мебельный уголок

Рояльные петли

Шканты

Конфирматы – шурупы мебельные

• Что касается обивки, то лучше отдать предпочтение синтетическим материалам, коже или кожзаменителю – они дольше сохраняют свой первоначальный внешний вид и легко чистятся.

• Поролоновые мягкие сиденья подойдут для дома или квартиры, твердые – для открытых веранд и летних кухонь (узнайте также о преимуществах маленького кухонного дивана со спальным местом).


Мастерим сами

Как правило, стандартный кухонный уголок с «пустым» углом состоит из 3 отдельных модулей: два дивана (один длинный, второй короткий) и соединительного уголка. Обеденная зона может быть дополнена столом, стульями, табуретами, пуфиками и навесными полочками. Но речь сейчас не об этом.

Перед тем как научиться делать кухонные уголки своими руками, проделайте следующее:

• Определитесь с шириной и длинной будущего изделия. Лучше нарисовать схему конфигурации на бумаге. Учтите, уголок должен подходить по размеру к полу, стене и всем приборам на кухне.
• Подберите оптимальную высоту для всех членов семьи. Для этого можно замерить любой удобный стул и сделать высоту уголка (от пола до сиденья) аналогичной.
• Подготовьте комфортное место для работы, необходимые материалы и инструменты.

Итак, переходим непосредственно к изготовлению. Для удобства, мы разбили все этапы работ, чертежи, параметры и советы по частям (модулям).

Первый модуль – длинный диванчик

Длинный диванчик

Вид сзади

Мы взяли следующие размеры:

• Высота – 80 см;
• Длина – 100 см;
• Глубина – 40 см.

Сборочная схема

Схема сборки, вид сзади

Деталировка с указанием кромки

Фурнитура

Пошаговые инструкции сборки:

• Боковины – основные несущие детали. В первую очередь нужно осуществить разметку деталей под фрезеровку.

Необходимый набор деталей для фрезерования (на фото красными точками обозначены места сопряжения радиусов при переходе кривых линий):

1. Внутренняя – радиус 300 мм;
2. Наружная – радиус 30 мм;
3. Наружная – радиус 600 мм;
4. Внутренняя – радиус 150 мм;
5. Внутренняя – радиус 30 мм.

Места сопряжения радиусов

Подробная разметка боковины под сборочные отверстия

Все эти шаблоны (детали) можно без проблем сделать на одном куске фанеры размером 650×400 мм.

• Боковины фрезеруются из ламинированного ДСП и оклеиваются по контуру кромкой АБС 2 мм. На нижние торцы при помощи саморезов прикручиваются мебельные подпятники 4×30 мм (узнайте также обо всех тонкостях перетяжки кухонного уголка).

АБС кромка

Мебельные подпятники

• Лицевая часть ниши. Используемый материал – ламинированное ДСП 16 мм (толщина). Наклон лицевой части = 10°. Данную деталь уголка можно оклеить и обычной бумажной кромкой, так как нагрузки на кромку во время эксплуатации почти нулевые. Все остальное видно на чертеже.

Лицевая часть ниши

• Дно ниши. Используемый материал – шлифованное ДСП 16 мм. Чертеж также прилагается.

Дно ниши

• Стенки ниши. Используемый материал – шлифованное ДСП 16 мм.

Стенки ниши

• Планка сидения. Используемый материал – ламинированное ДСП 16 мм. Необходима для закрепления подъемного сиденья с применением рояльной петли. Данная деталь держится на шкантах.

Планка сиденья

• Упорная планка для спинки. Используемый материал – шлифованное ДСП 16 мм.

Упорная планка для спинки

• Спинка. Материал тот же, что и в предыдущем пункте. Данная деталь в последствие обтягивается поролоном и тканью, поэтому ее размер (длина) уменьшена на пару миллиметров. Как правило, спинка зажимается на шкантах между боковин, а также фиксируется уголками к упорной и верхней планке. Сами уголки крепятся на саморезы 4×16 мм.

Спинка

Совет! Для фиксации предпочтительней использовать металлические уголки, а не пластиковые. Во-первых, это значительно надежнее. А, во-вторых, спинках расположена под небольшим наклоном 5° и металлический уголок легко под нужный угол, чего нельзя сделать с пластиковым.

• Верхняя планка. Используем ламинированное ДСП 16 мм. Эта деталь является стяжным элементом верхней части и дополнительной фиксации и жесткости спинки длинного диванчика.

Верхняя планка

Спинка в собранном виде

Обтяжка модуля.

Вот подробная инструкция:

• По размеру сиденья и спинки вырезается два куска поролона. Для сиденья заворот поролона делается на лицевой торец (+ 2 сантиметра к ширине материала). А вот по бокам лучше не делать заворотов – излишняя толщина будет мешать открыванию и закрыванию сидения. На спинке заворот делается на верхнем и нижнем торце.

Наклеивание поролона на сиденье

Совет! Для кухонного уголка идеально подойдет поролон плотностью 38 кг/м³ – он обычно розоватого оттенка, упругий и служит гораздо дольше, чем стандартный поролон.   Важно! Ровно разрезать поролон – большая сложность (особенно если его толщина более 5 см). Отрезать толстый материал идеально ровно поможет нагретая нихромовая нить. Тонкий или поролон средней толщины легко выкроится обычным остро заточенным сапожным ножом.

• К деталям поролон приклеивается на «88» клей. Данная процедура необходима, дабы избежать постоянного съезжания поролона во время обтяжки тканью и сбивания во время использования.

• Далее нужно вырезать заготовки обивочной ткани. Так как конструкция уголка и форма его мягких деталей довольно проста, какой-либо специальной подготовки обивочной ткани не требуется. Она просто оборачивается вокруг детали, подгибаются уголки, и все это дело фиксируется скобами при помощи степлера с шагом в пару сантиметров.

Способы подгиба ткани на углах

Второй модуль – короткий диванчик

Короткий диванчик

Мы взяли следующие размеры:

• Высота – 80 см;
• Длина – 60 см;
• Глубина 40 см.

Принцип и способ сборки точно такой же, как при изготовлении первого модуля. Разница лишь в длине диванчика. Все необходимые схемы и чертежи прилагаются.

Лицевая часть ниши

Дно ниши

Стенки ниши

Планка сиденья

Упорная планка для спинки

Спинка



Верхняя планка

Третий модуль – соединительный уголок

Соединительный уголок, вид сзади – мы будем изготавливать такой, только без ящика

Мы взяли следующие размеры:

1. Высота – 80 см;
2. Длина 45 см.

• Две упорные планки для спинки. Используемый материал – шлифованное ДСП 16 мм. Это две из трех деталей, формирующих форму изделия. Обратите внимание, что дальний уголок на деталях срезан, чтобы кухонный диванчик мог плотнее встать к стене. Планки можно вырезать по нужным размерам при помощи электролобзика. Как крепятся данные детали, вы можете видеть на приведенных ниже рисунках.

Упорная планка

• Сиденье. Материал все тот же.

Сиденье

• Составная спинка, центральная часть. Данная деталь имеет трапециевидную форму, которая обусловлена ее наклоном.

Центральная часть спинки

• Составная спинка, боковые части. На рисунках видно, как правильно их изготовить.

Все элементы спинки зажимаются на шкантах между боковин и дополнительно фиксируются металлическими уголками к упорным планкам.

• Обивка соединительного уголка производится уже по известному вам принципу.

В заключение

Теперь вы умеете самостоятельно конструировать такие удобные и функциональные мебельные изделия, а также знаете, как обновить обивку при необходимости. На «десерт» предлагаем посмотреть тематическое видео.
