Угловой кухонный шкаф —  подобрать практичный и красивый  кухонный шкаф Вам поможет эта статья.

Содержание:

• Угловой кухонный шкаф
  • Стандартные кухонные шкафы
  • Установка угловых кухонных шкафов
• Угловой кухонный шкаф: функционал
  • Угловой шкаф под мойку
  • Как рассчитать фасад для кухни
• Чертежи и фото кухонных шкафов

Угловой кухонный шкаф

Вот наступил момент, и ремонт на любимой кухни подходит к концу. Осталось самое важное, это определиться с кухонным гарнитуром. Естественно, самым важным аспектом в выборе будет дизайн фасадов, чтобы все детали сложились воедино, и в итоге получилась идеальная и стильная кухня.

Ещё одним немало важным аспектом является размеры кухонных шкафов. Согласитесь, ведь лишнего пространства на кухни не бывает. Необходимо правильно рассчитать длину, ширину, определиться с глубиной, выбрать фасады. Если Вы собираетесь изготавливать кухонный гарнитур самостоятельно, то необходимо сделать раскрой материалов, деталировку, а только потом производить распиловку каждой детали. Полезно знать и стандартные размеры шкафов.

Стандартные кухонные шкафы

Покупка кухонной мебели предполагает не только выбор цветовой гаммы и стиля фасадов, но и размера самих шкафчиков. От габаритов зависит вместимость шкафов и эстетичный вид, чтобы не оставалось лишнего пространства, и все необходимые шкафчики смотрелись идеально.

Для начала, чтобы облегчить себе работу, нужно составить план и чертежи, где и что будет располагаться, здесь все зависит только от вашего желания.

Произведем замеры комнаты. Определитесь, какую стену украсит кухонный гарнитур. Вооружаемся рулеткой и начинаем делать замеры. Сперва, необходимо замерить длину стены от угла до угла. Затем замеряем высоту от пола до потолка в нескольких местах.

Параметры:

• Высота цоколя – 10-15 см;
• Каркас шкафа – 72 см;
• Толщина столешницы – от 28 до 40 мм.

Конечно, можно и всем этим не заниматься и найти кухонный гарнитур стандартного размера. Но, тогда выбирать придется из предоставленных магазином вариантов. Необходимо определиться с расположением рабочей зоны, и из какого материала хотели бы ее оформить.

Нижняя граница рабочей зоны начинается примерно 0,8 м от пола, а верхняя – 1,6 м.

Эти размеры являются ориентирами для навесных и напольных тумб. Далее потребуется высота и ширина нижних ящиков. Это важный момент, потому что именно на этих ящиках будет располагаться рабочая зона. Она должна быть комфорта для хозяйки кухни. Средняя высота примерно 85 см, но если рост хозяйки высокий, то для ее удобства можно поднять нижние шкафчики с помощью ножек, опускать ниже средней высоты не стоит, иначе возникнут проблемы со встраиваемой техникой.

Установка угловых кухонных шкафов

Поговорим немного о проектирование кухонного модуля. Для установки кухонного гарнитура, необходимо составить схему. Схема нам поможет не упустить важные детали и правильно распорядиться пространством.

Угол бывает 2 видов – стык 45ᵒ и 90ᵒ.

Угловой модуль будет начальным этапом для создания чертежа. В большинстве случаев, угловые шкафчики используют под мойку, здесь необходимо соотнести размеры мойки и ящика. У шкафов нет ограничений по ширине, все зависит от ваших предпочтений. Стандартная глубина составляет примерно 55 см.

Подвесной ящик включает в себя следующие параметры:

• Глубина верхних шкафчиков стандартная – 30 см;
• Высота фасадной части – 70-90 см;
• Расстояние между рабочей зоной и нижней части ящиков должна составлять примерно 75 см.

Рабочая поверхность стыкуется из 1 частей, глубина которых 600х420 либо 600х600. Размер угла будет зависеть от фасадов, которые находятся по соседству с двух сторон. Угловые виды шкафчиков очень вместительны. С помощью выдвижной фурнитуры, можно рационально использовать угловое пространство. Угловой ящик со стыком 45ᵒ намного вместительней, по сравнению с ящиком со стыком в 90ᵒ. В такой угол устанавливают выдвижные ящики и даже духовку. Верхние угловые шкафы отличаются от нижних тем, что первые прилегают полностью к стене, а нижние на расстоянии в 1 см.

Угловой кухонный шкаф: функционал

Многие люди живут в небольших квартирах, поэтому существует необходимость в эффективном использовании пространства. В этом поможет угловая тумба. Углы, как правило, остаются пустыми, а на маленькие кухни так хочется сэкономить пространство и сделать его более комфортным и функциональным.

Угловая конструкция также поможет с организацией зонирования.

У угловых шкафчиков есть и небольшие недостатки: например, затруднительно доставать вещи из самой глубины, не очень удобный доступ. Есть масса решений, которые могут помочь в решении этих маленьких недостатков.

Приведем примеры некоторых решений:

1. Установка выезжающих полочек.
2. Различные механизмы, которые делят ящик на несколько частей. При использовании этого механизма, части выдвигаются зависимо друг от друга.
3. Установка выкатных корзин.
4. Всевозможные секции.
5. Применение круглой вращающейся конструкции.

Вариантов масса, здесь помощником могут быть дизайнеры, которые помогут правильно использовать пространство, а может быть и у вас возникнут новые идеи.

Угловой шкаф под мойку

Очень рационально сделать проектирование мойки в угловом шкафу. В угол можно прикрепить все необходимые коммуникации. Расчет размера углового шкафа под мойку будет зависеть от размера раковины.

Под мойку можно спрятать:

1. Мусорное ведро;
2. Водонагреватель;
3. Всевозможные фильтра на кран.

У углового шкафа может быть две двери, либо одна дверца. Именно оформление и правильная разбивка рабочей зоны влияет на комфорт будущей хозяйки.

Как рассчитать фасад для кухни

Дверцы кухонного гарнитура называются фасадом. Главное при замере фасада, оставить отступы от модуля. Это необходимо для того, чтобы дверцы свободно открывались и закрывались. Но, ни в коем случае не нужно перебарщивать с зазорами.

Не стоит самому рассчитывать фасады для кухонного гарнитура, доверьте лучше эту работу специалисту.

Угловой кухонный гарнитур должен соответствовать размеру кухни. Не стоит в маленькой кухне делать слишком большие ящики, это будет смотреться не эстетично. Дизайн кухонного гарнитура не стоит ставить на последнее место. Создайте то, о чем всегда мечтали.

Самое главное, это:

1. Удобство;
2. Комфорт;
3. Функциональность.

Цветовая гамма разнообразна, разнообразен и материал, из которого возможно изготовить кухонный модуль. Светлые тона фасадов сделают кухню визуально больше, просторнее. А темные тона можно использовать под шкафчиками, это решение поможет визуально расширить пространство. Экспериментируйте, не устанавливайте на все полочки дверцы, оставьте некоторые полки открытыми.

Это придаст изящность и изюминку.

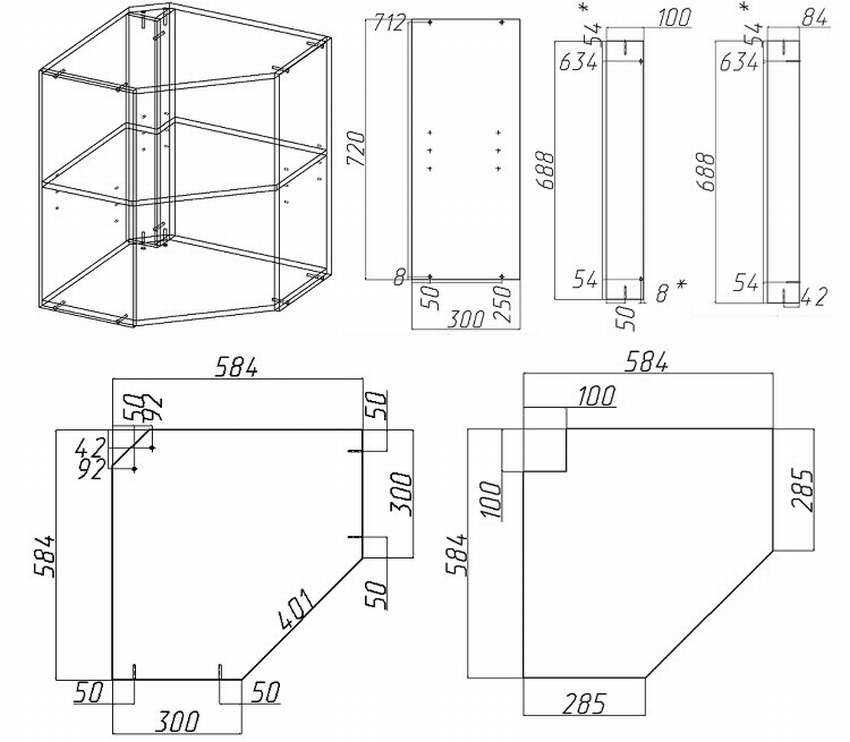

Чертежи и фото кухонных шкафов

На открытые полочки можно установить предметы декора. Используйте угловые шкафчики, это сделает кухню необычной, вносите в дизайн свои самые смелые идеи. В маленьком пространстве не используйте больше 3 основных цветов, лучше потом сделать акцент на яркой посуде. И помните, везде и всегда важна золотая середина. Не всегда хорошо, когда в помещении слишком много акцентов.

404 ОШИБКА WOODWEB

404 ОШИБКА WOODWEB

Поиск по всему сайту Поиск в каталоге продуктов Поиск в базе знаний Поиск по всем форумам Поиск по биржевому оборудованию Поиск биржи пиломатериалов Поиск вакансий Поиск объявлений Новости отрасли Поиск Аукционы, распродажи и специальные предложения Календарь событий поиска ———————— Поиск отдельных форумов Клеи Архитектурная мастерская Бизнес Изготовление шкафов САПР ЧПУ Пыль/Безопасность/Завод Отделка Лесное хозяйство Мебель Монтаж Ламинат/твердая поверхность Распиловка и сушка Обработка массивной древесины Добавленная стоимость Древесина Прод. Шпон ВУДнетВорк

Главная || Новые посетители

Карта сайта

Извините… введенный вами адрес недоступен. Скорее всего, вы ввели неверный адрес (URL) Список ссылок для навигации по сайту можно найти на карте сайта WOODWEB Все комментарии направляйте по адресу: [email protected] Тип ошибки: 404 Меня интересует ………. Бизнес Купить и продать Изготовление шкафов Компьютеры и производство Работа Пиломатериалы Машины Распиловка и сушка Рекламные возможности Стандартная карта сайта Ресурсы Главная Что нового Новые посетители Видео Библиотека Программное обеспечение и мобильные приложения Аукционы, Распродажи и специальные предложения  – Знак оповещения о продаже Промышленность Новости Деревообработчики Каталог Пиление и Сушка Справочник The Wood Doctor Книжный магазин Пиломатериалы/древесина/разное Калькуляторы Медиа-кит О WOODWEB Часто задаваемые вопросы Связаться с WOODWEB Пользовательское соглашение и условия использования Политика конфиденциальности Ссылка на WOODWEB Стать Член Логин Каталог продукции Каталог продукции (Основной) Алфавитный список предприятий Клеи и крепежные изделия Ассоциации Бизнес Шкафы Комплектующие Компьютер Программное обеспечение Чертеж Дизайнерские услуги Образование Электроника Отделка и Абразивы Лесное хозяйство Ручные инструменты Метизы -Кабинет Аксессуары -Декоративный -Ящик Системы -Петли -Осветительные приборы -Панель Установка Работа Возможности и услуги по деревообработке Ламинирование и наплавка Пиломатериалы и Фанера -Розничная торговля Пиломатериал и Фанера Машины -Воздух Компрессоры -Аукционы & Оценки -Скучный Машины -Резьба Машины -Зажимное оборудование -ЧПУ Машины -Комбинация Механизм -Копинг Машины -Настольное оборудование -Дверь и оконное оборудование -Снаряжение ласточкиного хвоста -Шпоночное оборудование -Производство дюбелей Машины -Пыль Коллекция -Нисходящий поток Столы -Кадр Оборудование -Край Бандерс -Энергия Производство Оборудование -Палец Фуганки -Отделка Оборудование -Напольное покрытие Машины -Склеивание Оборудование -Петля Вставка -Столярки — Ламинирование Оборудование — Лазер Обработка -Токарные станки -Материал Обработка -Измерительное оборудование -Разное -Врезное Оборудование -Формовщики -Панель Обработка Оборудование -строгальные станки -Прессы -Начальный Обработка -Роутеры -Шлифовка Машины -Распиловка Машины -Услуга и ремонт -шейперы -Заточка Оборудование -Запасной Запчасти -Лестница Производство -Tenoners — V-образная канавка Оборудование -Шпон Оборудование -Древесина Отходы Обработка Оборудование -Нисходящий поток Таблицы Молдинги и столярные изделия -Пол -Лестница Корпус Упаковка и транспорт Электроинструменты Планы и публикации Завод Техническое обслуживание и управление Распиловка и сушка Поставщики Инструменты -Улучшения и Аксессуары Шпон -Кромка -Inlays и Маркетри Токарная обработка дерева Галереи Проект Галерея Лесопилка Галерея Магазин Галерея Галерея оборудования Последние изображения Галерея Форумы Последние сообщения со всех форумов Клеи Архитектура Деревообработка Бизнес и менеджмент Монтаж шкафов и столярных изделий Изготовление шкафов CAD Сушка в промышленных печах ЧПУ Сбор пыли, Безопасность и оборудование Эксплуатация Профессиональная отделка Лесное хозяйство Профессиональная мебель Изготовление Ламинирование и Наплавка Распиловка и Сушка Производство в цеху Оборудование Массив дерева Механическая обработка Обработка древесины с добавленной стоимостью Торговля eer WOODnetWORK Exchanges Последние Сообщения со всех бирж Вакансии и обмен услугами  — Job-Gram Биржа пиломатериалов — Lumber-Gram Обмен машинами  — Machinery-Gram Обмен объявлениями База знаний База знаний: поиск или просмотр Клеи, склеивание и ламинирование  — Клеи и склеивание Агент s  – Оборудование для склеивания и зажима Архитектурный Столярные изделия  — Пользовательские Столярные изделия  — Двери и Окна  — Полы — Общие — Столярные работы Установщик  — Токарный станок Токарная обработка — Погонаж — Столярные работы Реставрация — Лестницы — Запас Производство Бизнес  – Сотрудник Отношения  -Оценка — Бухгалтерский учет — Рентабельность -Юридический -Маркетинг -Растение Управление  -Проект Управление -Продажи Изготовление шкафов  -Коммерческий Шкафчик -Обычай Шкаф Конструкция -Кабинет Дизайн  – Шкаф Дверь Конструкция -Общий -Установка -Жилой Шкафчик -Магазин Светильники Компьютеризация  -Программное обеспечение  -CAD и дизайн  -ЧПУ Машины и Техники Пыль Сбор, безопасность, эксплуатация установки  — Общий -Материал Обработка  -дерево Отходы Утилизация -Безопасность Оборудование  – Опасность Связь Отделка  – Общий Дерево Отделка  -Высокая Скорость Производство -Покраска Лесное хозяйство -Агролесхоз -Лес Продукт Лаборатория Артикул  -Дерево Вредители и Болезни -древесина Сбор  -Дерево Посадка  -Вудлот Менеджмент Мебель  – Пользовательский Мебель  – Мебель Дизайн  — Общий -Мебель Производство -Открытый Мебель  – Мебель Ремонт  -Мебель Репродукция -Реставрация Ламинирование и Solid Surfacing — Производство Методы -Материалы -Оборудование Пиломатериалы и Фанера  -Покупка -Хранилище -Дерево Идентификационный номер -Общая панель Обработка -Общий -Машина Настройка и обслуживание Основной Обработка  -Воздух Сушка Пиломатериал -Печь Строительство  -Печь Операция  -Пиломатериалы Класс  — Лесопильное дело -Вудлот Управление -Урожай Формулы Твердая древесина Механическая обработка  -Общие -Настраивать и Техническое обслуживание -Инструмент -Инструмент Шлифовка Шпон  — Машины -Обработка и Производство -Техника Дерево Инженерное дело  – Общее -Древесина Недвижимость Деревообработка Разное — Аксессуары -Изгиб Дерево  – Лодка Строение  -Лодка Ремонт  -Резьба -Мюзикл Инструменты -Картина Рамы  -Инструмент Техническое обслуживание  – Деревообработка

кухонный угловой шкаф чертежи по дереву

Главная   >   Кабинет   >   кухонный угловой шкаф чертежи по дереву

Рейтинг: +3 (из 5 голосов)

Рейтинг: 6. 4/ 10 ( подано 24 голоса)

шаг 1

шаг 2

шаг 3

шаг 4

шаг 5

шаг 6

шаг 7

шаг 8

шаг 9

шаг 10

шаг 11

шаг 12

шаг 13

Размеры:
Угловой шкаф разработан для стандартного угла 36″ x 36″ с высотой 34 1/2″ и работает с существующими планами шкафа с полным наложением/лицевой рамой.

Материалы и инструменты

Список покупок:

1 – лист 3/4″ фанеры, разорванный на 22 3/4″ ширины, 8 футов в длину (в этом плане мы будем называть эти 1×24) PS – Сохраните лом в центре!
1 – 1×2 @ 8 футов длиной
1 – 1×4 @ 8 футов длиной (для опор)
2 – 2×4 @ 8 футов длиной
1 – лист 1/4″ фанеры
гвозди для отделки 1 1/4 дюйма
1 1/4 дюйма шурупы с отверстиями для кармана
клей для дерева
наполнитель для дерева
наждачная бумага зернистостью 120

инструменты :

измерительная лента
угольник
карандаш
защитные очки
средства защиты органов слуха
Kreg Jig™
дрель
циркулярная пила
торцовочная пила
настольная пила
гвоздезабиватель
уровень

90 032 Список вырезов

Коробка
3 – 1×24 @ 31″
1 – 1×24 @ 33 3/4″ (изготовить еще один для полок)
1 – 1×24 @ 11 3/4″
2 – 1×4 (или обрезки фанеры) @ 33 3/4″
2 – 1×4 (или обрезки фанеры) @ 11 3/4″
2 – 1/4″ фанера @ 35 1/4″ x 34 1/2″

Лицевая рама
2 – 1×2 @ 31″
2 – 1×2 @ 10 1/2″
2 – 1×2 @ 11 1/4″

Основание
2 – 2×4 @ 35 1/4″
4 – 2×4 @ 17 1/ 2″
2 – 2×4 @ 14 3/4″

Двери
2 – 3/4″ толщиной x 10 3/4″ x 30 1/4″

Общие инструкции

Пожалуйста, прочитайте весь план и все комментарии, прежде чем приступить к этому проекту. Примите все необходимые меры предосторожности, чтобы построить безопасно и разумно. Работайте на чистой ровной поверхности без дефектов и мусора. Всегда используйте прямые доски. Проверяйте квадрат после каждого шага. Всегда предварительно сверлите отверстия перед креплением шурупами. Используйте клей с финишными гвоздями для более прочной фиксации. Сотрите излишки клея с голой древесины для окрашенных изделий, так как высохший клей не впитает пятно.

Шаг 1

Главное помнить в этом плане, что сначала нужно просверлить все карманные отверстия. И если вы прикрепляете лицевые рамки с карманными отверстиями, просверлите их перед сборкой. Один из наших очень умных читателей предложил просверлить карманные отверстия для крепления лицевой рамки снаружи, потому что они все равно будут закрыты, а внутренняя часть будет полностью закончена.

Прикрепите дно к бокам с помощью клея и шурупов с потайными отверстиями 1 1/4″.

Шаг 2

После сборки основной коробки пришло время добавить опоры. Это могут быть полоски 1×4 или обрезки фанеры, оставшиеся после разрезания на полоски 1×24.

Шаг 3

Теперь пришло время добавить дно для прилегающей стороны. Для крепления вам понадобятся шурупы с отверстием 1 1/4″ и отверстия 3/4″.

Убедитесь, что предварительно просверлены карманные отверстия для крепления лицевой рамки и борта.

Этот шов будет полностью поддерживаться основанием на последующих этапах.

Шаг 4

Теперь прикрепите боковину.

Шаг 5

Затем боковые опоры.

Шаг 6

Сначала соберите лицевую рамку, а затем прикрепите ее. Помните, что боковые стороны выступают на 1/4″, чтобы дать вам некоторое пространство для маневра при установке шкафов.

Этап 7

Также отдельно изготовьте основания, просверлив отверстия для крепления к нижней части шкафа. Прикрепите на место.

Шаг 8

Заднюю часть обклейте фанерой, прикрепив клеем и финишными гвоздями 1 1/4″ и 3/4″, когда вы прибиваете гвозди к доскам толщиной 3/4″.

Шаг 9

Полки можно сделать разными способами, но лично мне понравился этот способ. Я рекомендую крепить полку винтами, а не шпильками, только из-за ее размера.

Шаг 10

Когда вы собираетесь устанавливать шкафы на кухне, я рекомендую прикрепить задние стенки к стенам для поддержки более тяжелых столешниц.

Этап 11

Размеры этих дверей подходят для шкафов с лицевой рамой, полностью накладной. Размер зазора между шкафами рассчитан для петель с узким профилем, 3/4″ x 3″ – см. следующую схему

Шаг 12

Существуют и другие типы петель, это самая простая установка. Если вы выберете другой тип петли, вам может потребоваться отрегулировать ширину двери для наилучшего соответствия. Я рекомендую брать любой лом 3/4″ фанеры — если он у вас есть! — и вырезать дверные плиты и подгонять, пока вы не будете довольны, прежде чем делать двери.

Шаг 13

А это просто для того, чтобы показать, как шкафы сочетаются с другими моделями.
